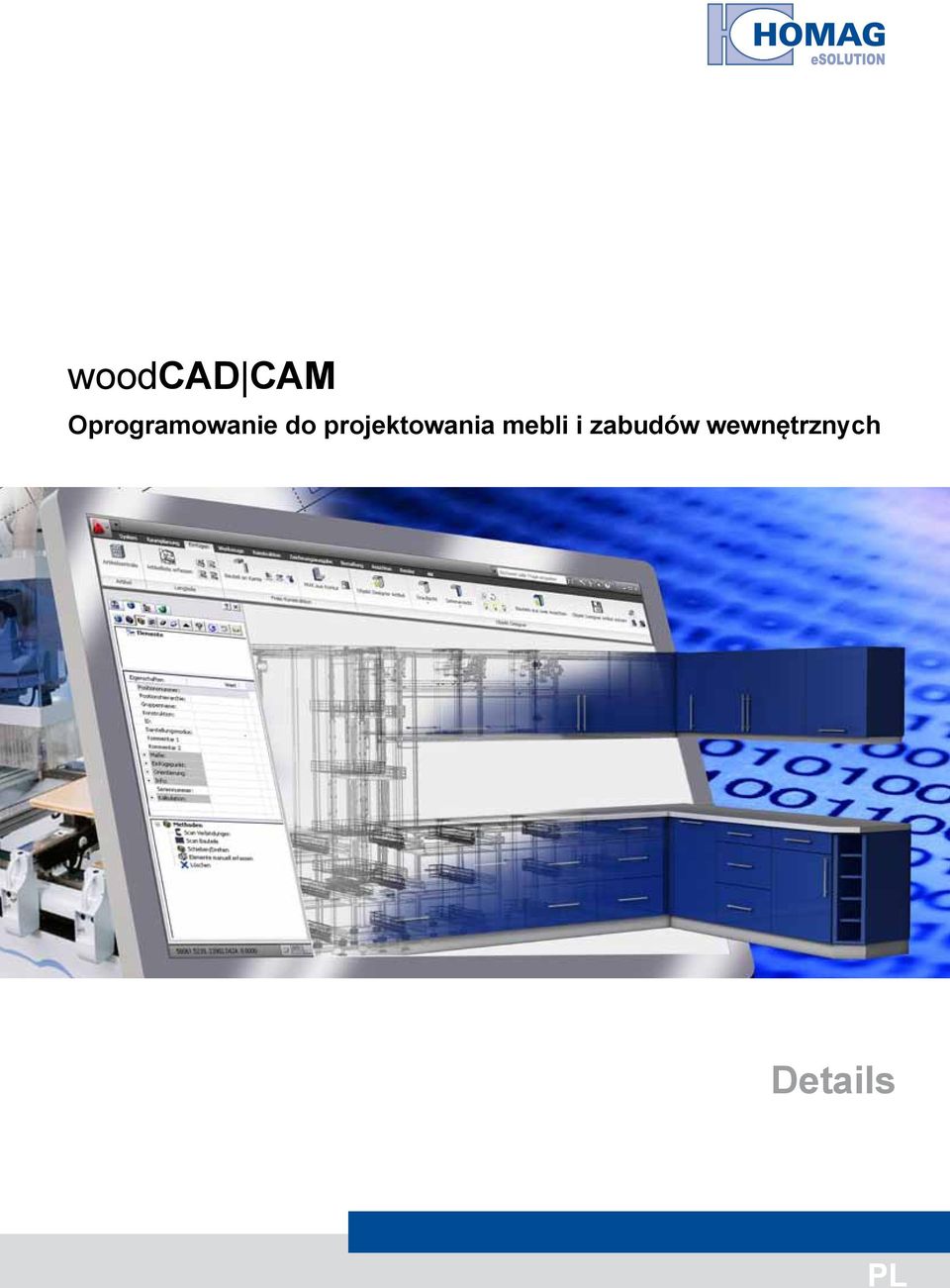

1 woodcad CAM Oprogramowanie do projektowania mebli i zabudów wewnętrznych Details PL

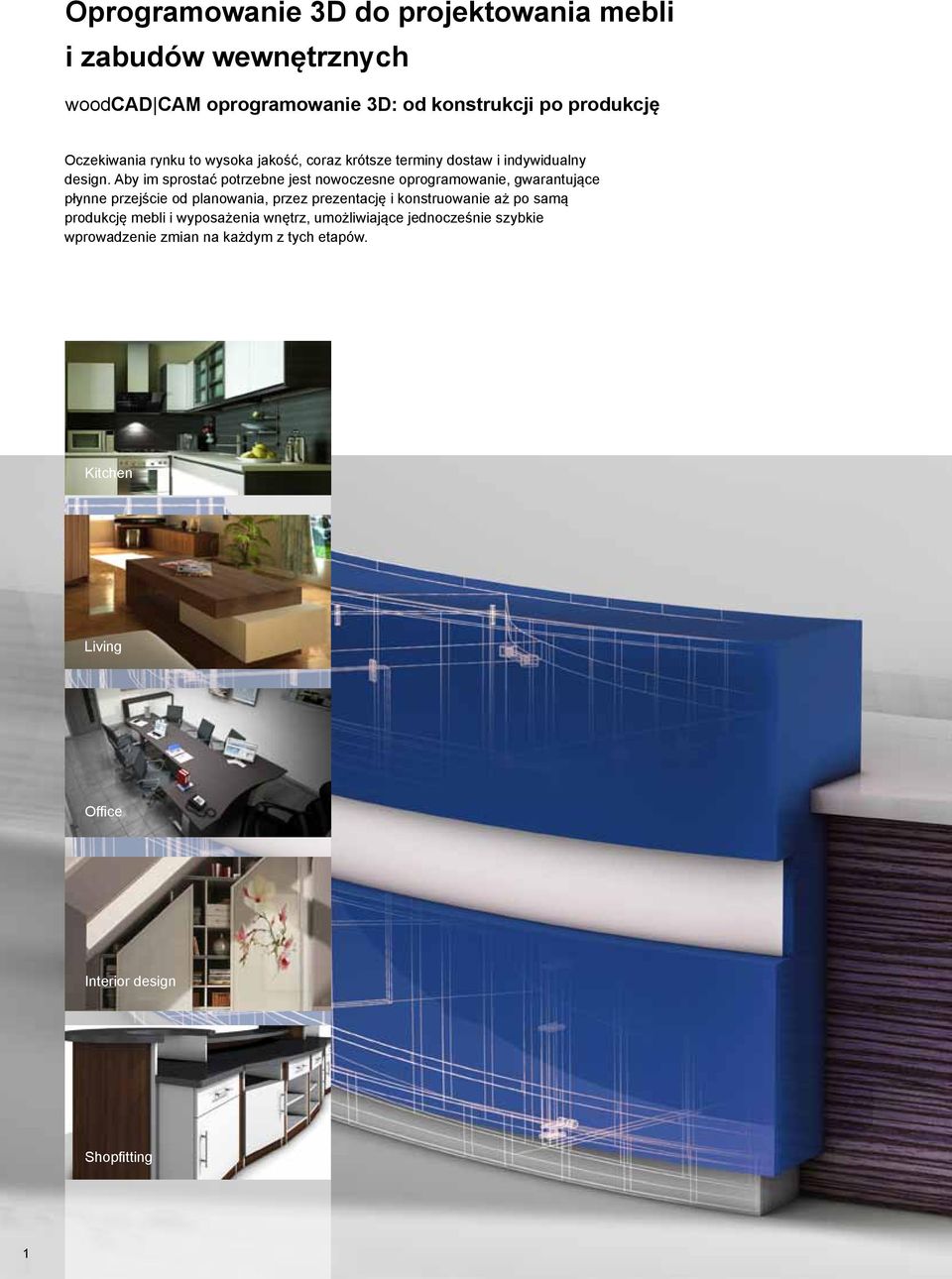

2 Oprogramowanie 3D do projektowania mebli i zabudów wewnętrznych woodcad CAM oprogramowanie 3D: od konstrukcji po produkcję Oczekiwania rynku to wysoka jakość, coraz krótsze terminy dostaw i indywidualny design. Aby im sprostać potrzebne jest nowoczesne oprogramowanie, gwarantujące płynne przejście od planowania, przez prezentację i konstruowanie aż po samą produkcję mebli i wyposażenia wnętrz, umożliwiające jednocześnie szybkie wprowadzenie zmian na każdym z tych etapów. Kitchen Living Office Interior design Shopfitting 1

3 Planning Design Drawing Costing Idea woodcad CAM Product Cutting Edge CNC Assembly Integrated software Content Strategia Planowanie i konstruowanie Zarządzanie zleceniem Architektura systemu Fotorealizm Produkcja CNC O firmie Rozwiązania dla przemysłu Oprogramowanie 3D do projektowania zabudów wewnętrznych Planowanie rozmieszczenia mebli Planowanie wyposażenia i oferta Aplikacje do konstruowania Wprowadzanie zmian i generowanie rysunku Zarządzanie projektem i listami części Kalkulacja kosztów Podzespoły i struktura materiałów Technologia łączeń Dane podstawowe i katalogi Fotorealizm Podłączenie do produkcji CNC Zautomatyzowane programowanie CNC ebusiness Impressum

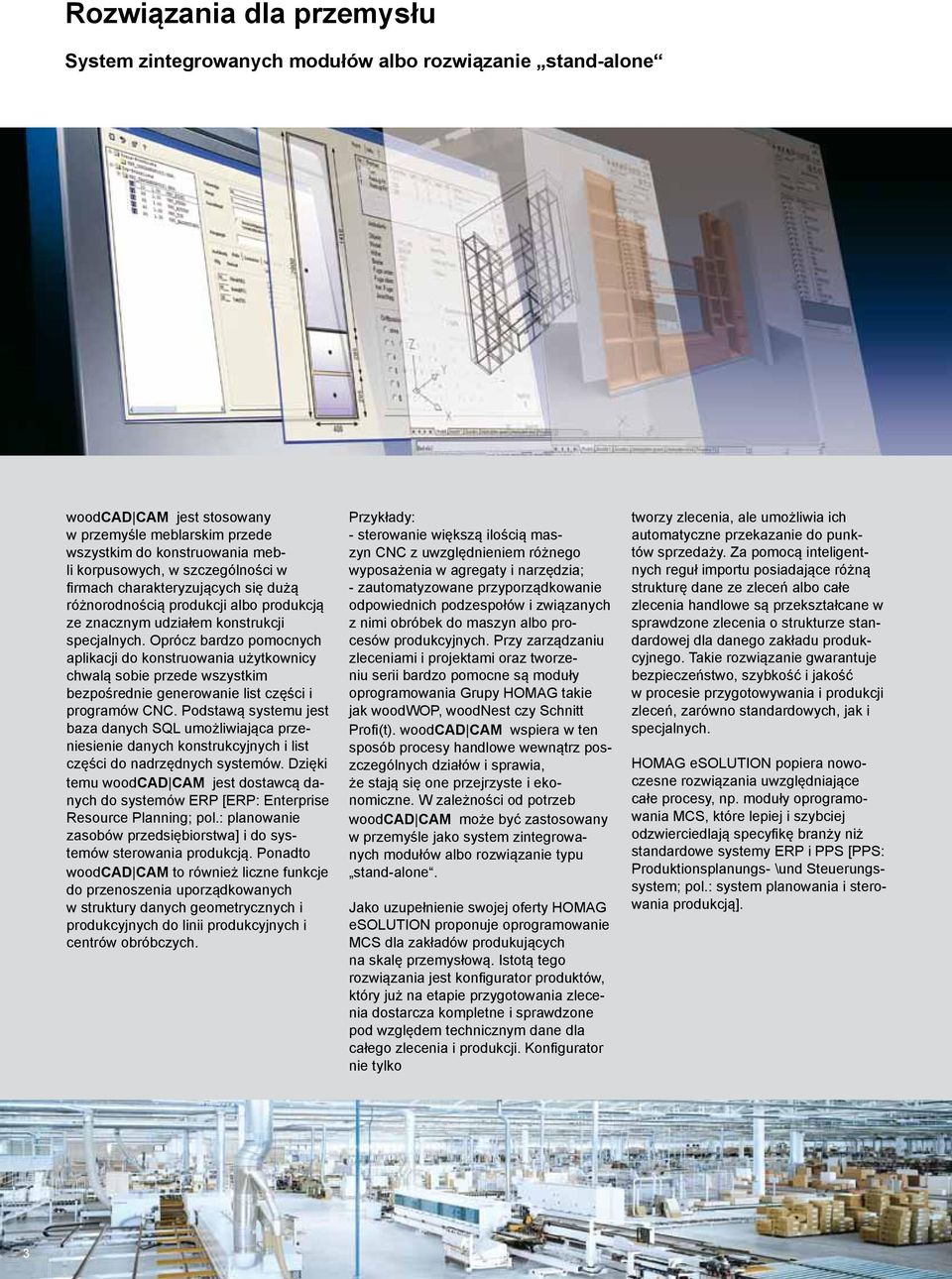

4 Rozwiązania dla przemysłu System zintegrowanych modułów albo rozwiązanie stand-alone woodcad CAM jest stosowany w przemyśle meblarskim przede wszystkim do konstruowania mebli korpusowych, w szczególności w firmach charakteryzujących się dużą różnorodnością produkcji albo produkcją ze znacznym udziałem konstrukcji specjalnych. Oprócz bardzo pomocnych aplikacji do konstruowania użytkownicy chwalą sobie przede wszystkim bezpośrednie generowanie list części i programów CNC. Podstawą systemu jest baza danych SQL umożliwiająca przeniesienie danych konstrukcyjnych i list części do nadrzędnych systemów. Dzięki temu woodcad CAM jest dostawcą danych do systemów ERP [ERP: Enterprise Resource Planning; pol.: planowanie zasobów przedsiębiorstwa] i do systemów sterowania produkcją. Ponadto woodcad CAM to również liczne funkcje do przenoszenia uporządkowanych w struktury danych geometrycznych i produkcyjnych do linii produkcyjnych i centrów obróbczych. Przykłady: - sterowanie większą ilością maszyn CNC z uwzględnieniem różnego wyposażenia w agregaty i narzędzia; - zautomatyzowane przyporządkowanie odpowiednich podzespołów i związanych z nimi obróbek do maszyn albo procesów produkcyjnych. Przy zarządzaniu zleceniami i projektami oraz tworzeniu serii bardzo pomocne są moduły oprogramowania Grupy HOMAG takie jak woodwop, woodnest czy Schnitt Profi(t). woodcad CAM wspiera w ten sposób procesy handlowe wewnątrz poszczególnych działów i sprawia, że stają się one przejrzyste i ekonomiczne. W zależności od potrzeb woodcad CAM może być zastosowany w przemyśle jako system zintegrowanych modułów albo rozwiązanie typu stand-alone. Jako uzupełnienie swojej oferty HOMAG esolution proponuje oprogramowanie MCS dla zakładów produkujących na skalę przemysłową. Istotą tego rozwiązania jest konfigurator produktów, który już na etapie przygotowania zlecenia dostarcza kompletne i sprawdzone pod względem technicznym dane dla całego zlecenia i produkcji. Konfigurator nie tylko tworzy zlecenia, ale umożliwia ich automatyczne przekazanie do punktów sprzedaży. Za pomocą inteligentnych reguł importu posiadające różną strukturę dane ze zleceń albo całe zlecenia handlowe są przekształcane w sprawdzone zlecenia o strukturze standardowej dla danego zakładu produkcyjnego. Takie rozwiązanie gwarantuje bezpieczeństwo, szybkość i jakość w procesie przygotowywania i produkcji zleceń, zarówno standardowych, jak i specjalnych. HOMAG esolution popiera nowoczesne rozwiązania uwzględniające całe procesy, np. moduły oprogramowania MCS, które lepiej i szybciej odzwierciedlają specyfikę branży niż standardowe systemy ERP i PPS [PPS: Produktionsplanungs- \und Steuerungssystem; pol.: system planowania i sterowania produkcją]. 3

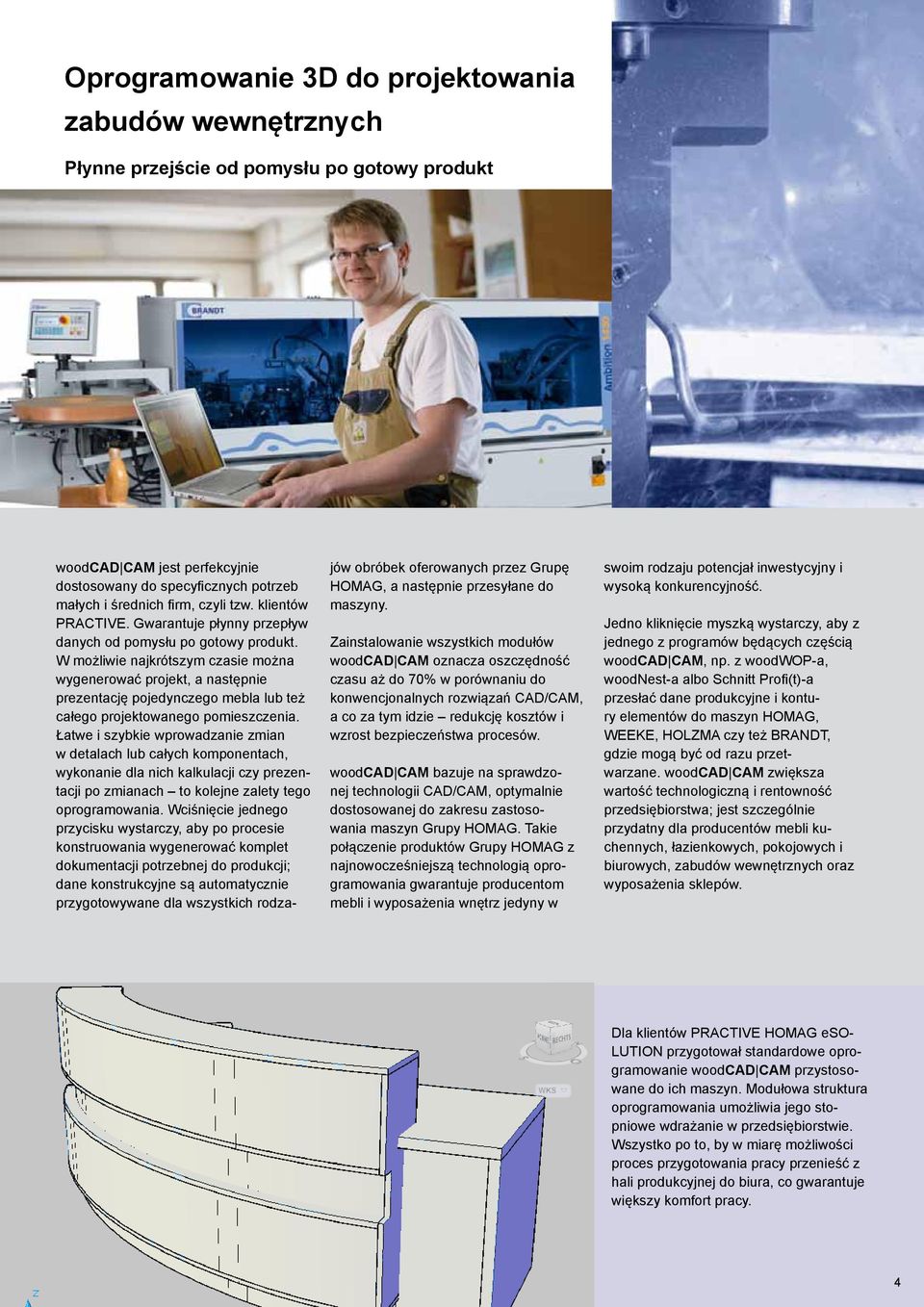

5 Oprogramowanie 3D do projektowania zabudów wewnętrznych Płynne przejście od pomysłu po gotowy produkt woodcad CAM jest perfekcyjnie dostosowany do specyficznych potrzeb małych i średnich firm, czyli tzw. klientów PRACTIVE. Gwarantuje płynny przepływ danych od pomysłu po gotowy produkt. W możliwie najkrótszym czasie można wygenerować projekt, a następnie prezentację pojedynczego mebla lub też całego projektowanego pomieszczenia. Łatwe i szybkie wprowadzanie zmian w detalach lub całych komponentach, wykonanie dla nich kalkulacji czy prezentacji po zmianach to kolejne zalety tego oprogramowania. Wciśnięcie jednego przycisku wystarczy, aby po procesie konstruowania wygenerować komplet dokumentacji potrzebnej do produkcji; dane konstrukcyjne są automatycznie przygotowywane dla wszystkich rodzajów obróbek oferowanych przez Grupę HOMAG, a następnie przesyłane do maszyny. Zainstalowanie wszystkich modułów woodcad CAM oznacza oszczędność czasu aż do 70% w porównaniu do konwencjonalnych rozwiązań CAD/CAM, a co za tym idzie redukcję kosztów i wzrost bezpieczeństwa procesów. woodcad CAM bazuje na sprawdzonej technologii CAD/CAM, optymalnie dostosowanej do zakresu zastosowania maszyn Grupy HOMAG. Takie połączenie produktów Grupy HOMAG z najnowocześniejszą technologią oprogramowania gwarantuje producentom mebli i wyposażenia wnętrz jedyny w swoim rodzaju potencjał inwestycyjny i wysoką konkurencyjność. Jedno kliknięcie myszką wystarczy, aby z jednego z programów będących częścią woodcad CAM, np. z woodwop-a, woodnest-a albo Schnitt Profi(t)-a przesłać dane produkcyjne i kontury elementów do maszyn HOMAG, WEEKE, HOLZMA czy też BRANDT, gdzie mogą być od razu przetwarzane. woodcad CAM zwiększa wartość technologiczną i rentowność przedsiębiorstwa; jest szczególnie przydatny dla producentów mebli kuchennych, łazienkowych, pokojowych i biurowych, zabudów wewnętrznych oraz wyposażenia sklepów. Dla klientów PRACTIVE HOMAG eso- LUTION przygotował standardowe oprogramowanie woodcad CAM przystosowane do ich maszyn. Modułowa struktura oprogramowania umożliwia jego stopniowe wdrażanie w przedsiębiorstwie. Wszystko po to, by w miarę możliwości proces przygotowania pracy przenieść z hali produkcyjnej do biura, co gwarantuje większy komfort pracy. 4

6 Planowanie rozmieszczenia mebli Szczegółowe planowanie i prezentacja Planowanie pomieszczeń w 3D woodcad CAM oferuje specjalny moduł, dzięki któremu z jednej strony można dokładnie zaplanować rozmieszczenie mebli w pomieszczeniu, a z drugiej wygenerować zapierającą dech w piersiach prezentację. Moduł ten umożliwia szybkie i łatwe przeniesienie wymiarów do systemu CAD. W oknie dialogowym systematycznie ukazuje się zapytanie o wszystkie potrzebne parametry techniczne (długość, grubość ścian, wysokość pomieszczenia itd.), można zaplanować otwory na okna i drzwi i jednocześnie dostosować ich wymiary do pomieszczenia. W przypadku, gdy całość pomieszczenia zależy od jednego konkretnego wymiaru, to dzięki odpowiednim Wyposażenie pomieszczeń Z rysunków 2D można utworzyć ściany 3D, a całość pomieszczenia uzupełnić wprowadzając takie elementy budowlane jak schody czy słupki. Taką szczegółową bazę architektoniczną dopełnia się wyposażeniem dekoracyjnym, np. oświetleniem, roślinami, obiektami sanitarnymi czy innymi urządzeniami. Indywidualnie definiowana siatka do planowania woodcad CAM dysponuje siatką do planowania to ogromna pomoc przy kompleksowym planowaniu. Siatkę planowania można ułożyć na ścianie albo dowolnym konturze i podzielić na różne segmenty. Dzięki temu można zdefiniować poszczególne warstwy planowania: najpierw określa się, do której warstwy ma być przyporządkowany dany artykuł, następnie sprawdza się, jak rozplanowana jest ta warstwa i jak najkorzystniej ustawić na niej dany artykuł. W odróżnieniu od konwencjonalnych programów do planowania pomieszczeń dzięki woodcad CAM z indywidualnie definiowaną siatką do planowania można szybko i wygodnie rozwiązać takie kompleksowe zadania, jak np. ustawienie lad sklepowych czy też zaokrąglonych elementów wyposażenia. Biblioteka artykułów Jedną z funkcji woodcad CAM-a jest centralne zarządzanie wszystkimi elementami biblioteki takimi jak artykuły standardowe, specjalne oraz obiektami, które można kupić od poddostawców. Bibliotekę można dowolnie skonfigurować i bez problemu uzupełniać w trakcie planowania. Room planning in 3D 5

7 Planowanie wyposażenia i oferta Komfortowe rozwiązanie dla sprzedaży w oparciu o dane konstrukcyjne Planowanie i konstrukcja Stopień wizualizacji można dobrać do potrzeb. W planowaniu 2D prezentowane są nieskomplikowane bloki konstrukcyjne z krótkim opisem, natomiast w planowaniu 3D obiekty 3D z frontami, podziałami i uchwytami. Dopiero na najwyższym stopniu wizualizacji, jakim jest tryb konstruowania 3D można obejrzeć okucia, które mają być zastosowane. W trybie tym można również przyjrzeć się profilom i obróbkom. Wybór artykułu Istnieje możliwość utworzenia katalogu zawierającego typy mebli i ich ustawienia, które dzięki wygodnemu interfejsowi można ze sobą łatwo i szybko konfigurować. Odpowiednio zdefiniowany artykuł, czyli mebel i rodzaj jego ustawienia, można następnie wprowadzić do planowania 3D i dokładnie ustawić w pomieszczeniu, co znacznie ułatwiają dodatkowe funkcje, np. siatka planowania. Oferta Na podstawie kalkulacji kosztów materiałów, która jest szczegółowo opisana w rozdziale Kalkulacja kosztów, można obliczyć cenę ofertową na poszczególne artykuły. Kalkulację można zapisać w Koszyku, a następnie zmieniać według potrzeb: korygować ceny, dodawać pozycje, udzielać rabatów. Ponieważ oferta powinna mieć odpowiednią strukturę i być czytelna, poszczególnym artykułom przyporządkowuje się numery w zależności od potrzeb: automatycznie lub półautomatycznie. Taką samą strukturę, jak oferta ma również lista części do produkcji. Wizualizacja Wszystkie struktury wizualizacji można dowolnie przestawiać. Zatem do wprowadzania zmian konstrukcyjnych można wybrać tryb konstruowania 3D tak, aby dostępna była kompletna lista części z każdą nawet najmniejszą śrubką. Po wprowadzeniu zmian zmieniony artykuł jest przenoszony z powrotem do trybu planowania. Dzięki poleceniu Kopiuj cechy zmienionego artykułu można przenieść na inne artykuły. 6

8 Aplikacje do konstruowania woodcad CAM oferuje różne metody szybkiego i bezpiecznego konstruowania Aplikacja Projektant artykułów Do konstrukcji, które są do siebie podobne albo bazują na zmiennych, doskonale nadaje się aplikacja Projektant artykułów, bazująca na komponentach z parametrami. Świetnie sprawdza się w przypadku podobnych mebli o różnych wymiarach lub podziałach frontów. Aplikacja Projektant obiektów Projektant obiektów opiera się na klasycznym sposobie myślenia w technologii 2D. Podstawą generowania komponentów są rzuty konstrukcji. Odzwierciedlenie danych geometrycznych 2D uzyskuje się dzięki funkcjom 2D-CAD, np. wielolinii. Dzięki różnym widokom 2D oprogramowanie woodcad CAM automatycznie generuje kompletne elementy lady ze wszystkimi detalami w 3D. Wystarczy wprowadzić zmiany w elemencie narysowanym w 2D i kliknąć myszką, aby zmienić go w modelu 3D. Aplikacja Projektant części Jeszcze więcej dowolności w konstruowaniu 3D oferuje aplikacja Projektant części. Poszczególne elementy są ze sobą dowolnie łączone w 3D. Sposób postępowania jest podobny do końcowego montażu mebli. Każdy element ma nadawane złącza i punkty identyfikacyjne. Dzięki temu można interaktywnie na ekranie monitora dobierać do siebie poszczególne komponenty, obrzeża, łączenia, obróbki itd. Dopiero, gdy kształt jest gotowy, dodawane są profile, materiały i okucia. Parametric design 3D design with plan view and section Free design Aplikacja Listwy i płyty Dodatkowe aplikacje są stosowane nie tylko w projektowaniu kuchni, ale także zabudów wewnętrznych i laboratoriów. Jedna z aplikacji służy do tworzenia listew oświetleniowych, cokołów i gzymsów oraz płyt dostosowanych do specyfiki pracy. Automatycznie generuje poszczególne elementy z uwzględnieniem specyfiki ich zastosowania i jeśli istnieje taka potrzeba łączy je ze sobą. Segmenting worktops Aplikacja Korpusy i ramy Za pomocą przekrojów poprzecznych można konstruować korpusy. Polega to na odpowiednim dostosowywaniu profili, rur i złączek, a także elementów drewnianych, z metalu oraz z tworzyw sztucznych. Variable dimensioned purchased parts 7

9 Wprowadzanie zmian i generowanie rysunku Funkcje szybkiego wprowadzania zmian i automatycznego pomiaru section B-B Funkcje szybkiego wprowadzania zmian Mimo że klient wydaje się już być zdecydowanym na produkcję, wielokrotnie wprowadza zmiany. W praktyce oznacza to konieczność sprawdzenia, a często również wprowadzenia zmian w całej utworzonej dotychczas dokumentacji produkcyjnej, tj. rysunkach, listach części i programach CNC. W tej kwestii woodcad CAM proponuje dwa rozwiązania: można szybko utworzyć nowe artykuły z dostępnych komponentów, ale można też skorzystać z szerokiej gamy funkcji do wprowadzania zmian w istniejących już artykułach. W polu projektu wprowadza się zmianę i zapisuje razem z danym artykułem. Dzięki temu raz wprowadzone zmiany można natychmiast zastosować dla artykułów, w których trzeba zmienić wymiary. Automatyczny pomiar artykułów i komponentów Zintegrowany z systemem moduł do automatycznego pomiaru można łatwo dostosować do różnych wymagań dzięki sterowaniu parametrami. Za pomocą funkcji do ręcznego pomiaru i opisu można wprowadzać na rysunku dodatkowe dane. Do montażu i dokumentacji konstrukcyjnej przydają się rysunki eksplozyjne artykułu. Przy tym woodcad CAM prezentuje utworzoną w bazie danych strukturę artykułów i komponentów. Dzięki pomiarowi wymiarów można utworzyć kompletnie zwymiarowane rysunki produkcyjne wszystkich komponentów. Parametry pozwalają określić, które dane mają się ukazać na rysunku. Automatic part dimensioning Generowanie rysunku Przy montażu i produkcji bardzo istotne są również prezentacje przekrojów. Tworzy się je za pomocą specjalnych poleceń dla dowolnie wybranych warstw. Jeśli w konstrukcji wprowadzane są zmiany, to przekroje dostosowują się do nich. Liczne, specyficzne dla branży opcje umożliwiają wygenerowanie prezentacji z oznaczeniami materiałów i przekrojami. Do pertraktacji między sprzedającym a klientem potrzebne są przejrzyste prezentacje. W tym celu sprzedający ma do dyspozycji wiele funkcji umożliwiających pokazanie detali i przyłączy albo projekcji 3D ze zredukowaną ilością szczegółów konstrukcyjnych. 8

10 Zarządzanie projektem i listami części Zintegrowane zarządzanie projektem, przygotowujące poszczególne zlecenia albo rysunki do potrzeb zakładów produkcyjnych Dodatkowy moduł Process zintegrowanego generatora raportów umożliwia wygenerowanie list części dostosowanych specjalnie do potrzeb zakładów produkcyjnych. Dane można zestawiać ze sobą w różnych formatach (np. tabela) i sortować według różnych parametrów wymiary elementów, rodzaj materiału lub obróbki. Oprócz klasycznych list części można utworzyć również graficzną listę części. Artykuły w liście Testzeile części można uzupełnić o eksplozję, Bauteilliste widok, widok z boku, izometrię i rysunek. Projektnummer: Name des Bearbeiters: Liefertermin: Generator raportów oferuje m.in. następujące opcje: - listy rozkroju: sortowanie według opisu i materiału, wymiarów surowego materiału, programu do obróbki CNC itd.; - listy produkcyjne: lista danych dotyczących materiału, powierzchni i obrzeża ze wszystkimi wymiarami; - części od poddostawców: lista wszystkich części od poddostawców dla danego zamówienia z kalkulacją ich cen; - profile i obrzeża: lista wszystkich obrzeży i profili z wymiarami i zestawienie takich samych elementów; - okleiny i powierzchnie: lista wszystkich oklein i folii z wymiarami i zestawienie takich samych elementów; Nr. Bauteil/Materialien Bauteil/Materialien Bauteil/Materialie Text - Inhalt etykiety: prezentacja n etykiet Maße z grafiką i przynależnym do elementu numerem programu CNC; HOMAG_Counter Artikelmaß - lista części: (B x H lista x T): z 0.00 przyporządkowanymi x 0.00 x 0.00 Position: Artikelanzahl: 1 1 x HOMAG_Counter poszczególnymi komponentami do grup artykułów i pozycji. Dzięki otwartej strukturze danych można przesyłać je do programów umożliwiających edycję tekstu i kalkulację kosztów oraz innych baz danych. Me Barcode Zeichnung nge Label output 1 FrontUnterboden FPY19_HPL_ROT 2310 x 1434 x 19 1 HOMA Tisch_Platte_Links FPY38_HPL_WEIS S H O M A x 979 x 38 1 HOMA1016

11 Kalkulacja kosztów Przejrzystość kosztów na każdym poziomie projektu Calculating manufacturing costs and sales prices Kalkulacje Dane do planowania i konstruowania mogą być użyte nie tylko do list części i programów CNC, lecz także do różnego rodzaju kalkulacji. W zależności od rodzaju kalkulacji czyli czy dotyczy ona etapu planowania czy konstruowania, poleca się różne metody kalkulacji: Kalkulacja kosztów materiałów W kalkulacji kosztów materiałów podawana są ich dokładne ilości, ceny oraz ewentualne dopłaty za materiał. Koszty produkcji W przypadku kalkulacji kosztów materiału i produkcji podaje się nie tylko materiały, ale również czas produkcji. Dla każdego elementu w strukturze obiektów woodcad CAM można przypisać własne etapy robocze ze stałymi i zmiennymi czasami. Poszczególne etapy robocze można ze sobą łączyć odpowiednio do specyfiki zlecenia tworząc w ten sposób kompletny plan pracy, z wyliczonym czasem pracy dla poszczególnych etapów. W komórkach, uwzględniających stawki kosztów dla pojedynczych jednostek czasu, można obliczyć dokładny czas produkcji i koszty. Ceny artykułów W ramach obliczania ceny dodaje się stałe i zmienne ceny, które są zapisywane bezpośrednio przy artykule. Za pomocą zmiennych ceny można łączyć z różnymi wariantami zamówień w ten sposób, że powstają kompletne tabele cenowe. 10

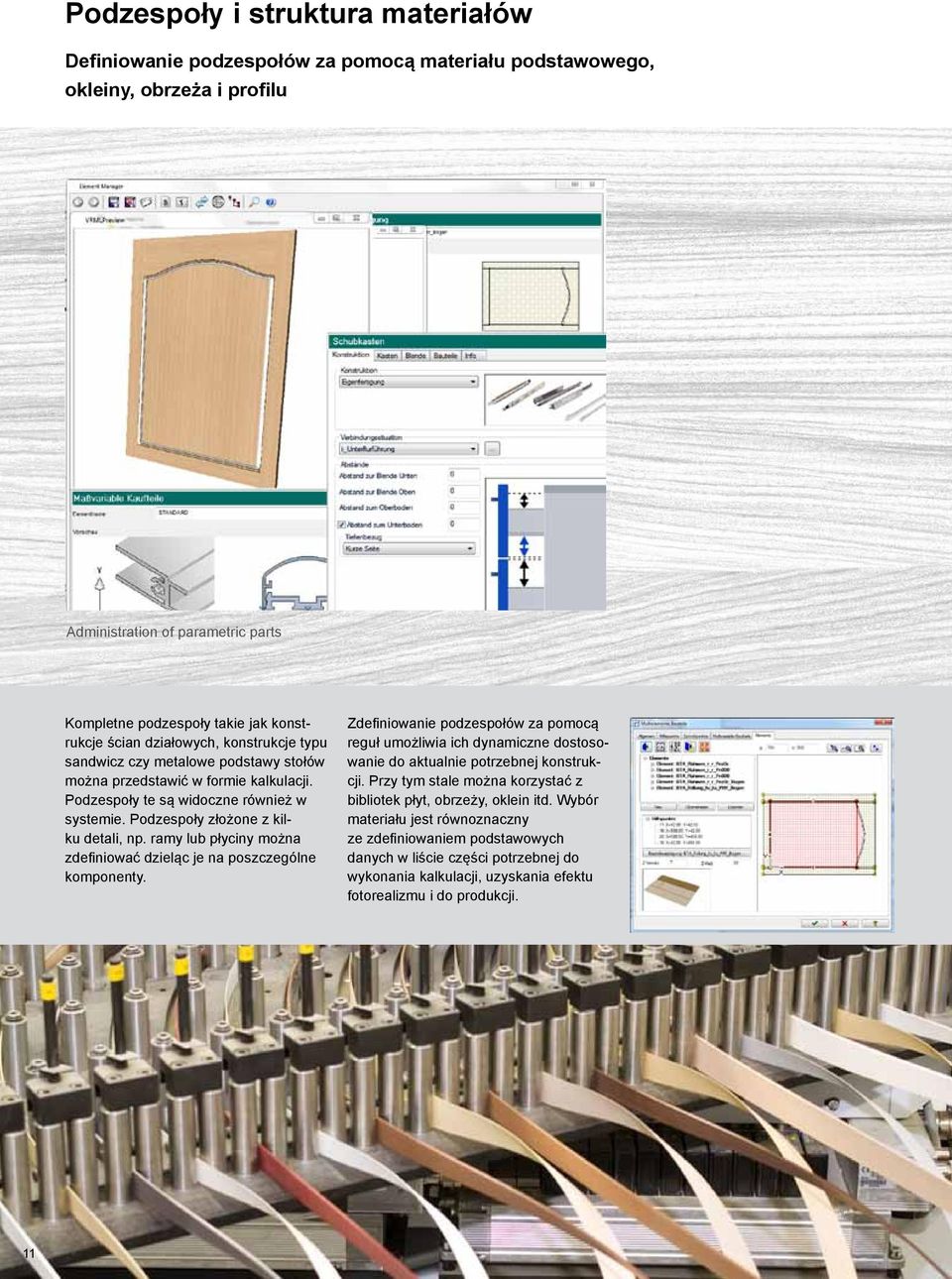

12 Podzespoły i struktura materiałów Definiowanie podzespołów za pomocą materiału podstawowego, okleiny, obrzeża i profilu Administration of parametric parts Kompletne podzespoły takie jak konstrukcje ścian działowych, konstrukcje typu sandwicz czy metalowe podstawy stołów można przedstawić w formie kalkulacji. Podzespoły te są widoczne również w systemie. Podzespoły złożone z kilku detali, np. ramy lub płyciny można zdefiniować dzieląc je na poszczególne komponenty. Zdefiniowanie podzespołów za pomocą reguł umożliwia ich dynamiczne dostosowanie do aktualnie potrzebnej konstrukcji. Przy tym stale można korzystać z bibliotek płyt, obrzeży, oklein itd. Wybór materiału jest równoznaczny ze zdefiniowaniem podstawowych danych w liście części potrzebnej do wykonania kalkulacji, uzyskania efektu fotorealizmu i do produkcji. 11

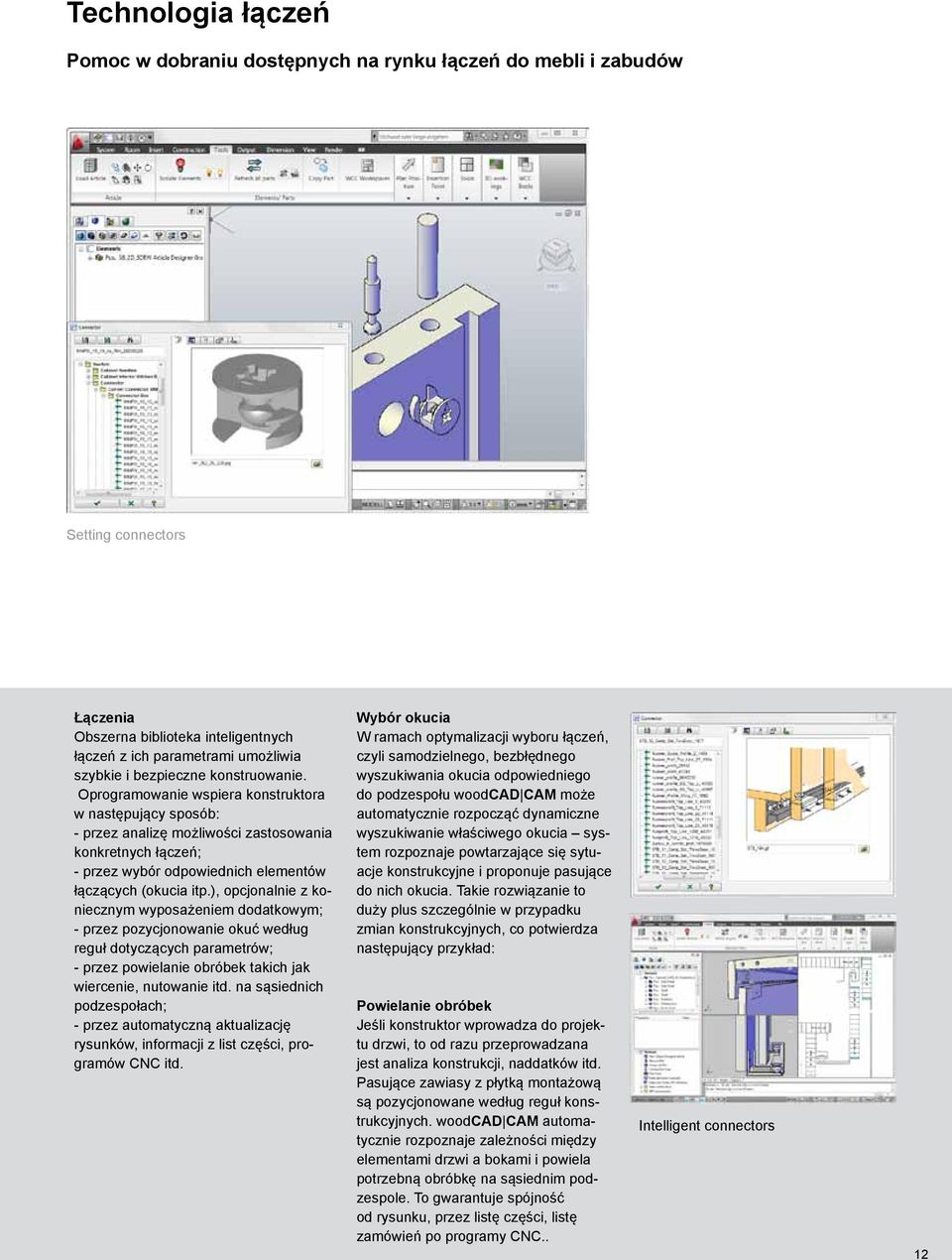

13 Technologia łączeń Pomoc w dobraniu dostępnych na rynku łączeń do mebli i zabudów Setting connectors Łączenia Obszerna biblioteka inteligentnych łączeń z ich parametrami umożliwia szybkie i bezpieczne konstruowanie. Oprogramowanie wspiera konstruktora w następujący sposób: - przez analizę możliwości zastosowania konkretnych łączeń; - przez wybór odpowiednich elementów łączących (okucia itp.), opcjonalnie z koniecznym wyposażeniem dodatkowym; - przez pozycjonowanie okuć według reguł dotyczących parametrów; - przez powielanie obróbek takich jak wiercenie, nutowanie itd. na sąsiednich podzespołach; - przez automatyczną aktualizację rysunków, informacji z list części, programów CNC itd. Wybór okucia W ramach optymalizacji wyboru łączeń, czyli samodzielnego, bezbłędnego wyszukiwania okucia odpowiedniego do podzespołu woodcad CAM może automatycznie rozpocząć dynamiczne wyszukiwanie właściwego okucia system rozpoznaje powtarzające się sytuacje konstrukcyjne i proponuje pasujące do nich okucia. Takie rozwiązanie to duży plus szczególnie w przypadku zmian konstrukcyjnych, co potwierdza następujący przykład: Powielanie obróbek Jeśli konstruktor wprowadza do projektu drzwi, to od razu przeprowadzana jest analiza konstrukcji, naddatków itd. Pasujące zawiasy z płytką montażową są pozycjonowane według reguł konstrukcyjnych. woodcad CAM automatycznie rozpoznaje zależności między elementami drzwi a bokami i powiela potrzebną obróbkę na sąsiednim podzespole. To gwarantuje spójność od rysunku, przez listę części, listę zamówień po programy CNC.. Intelligent connectors 12

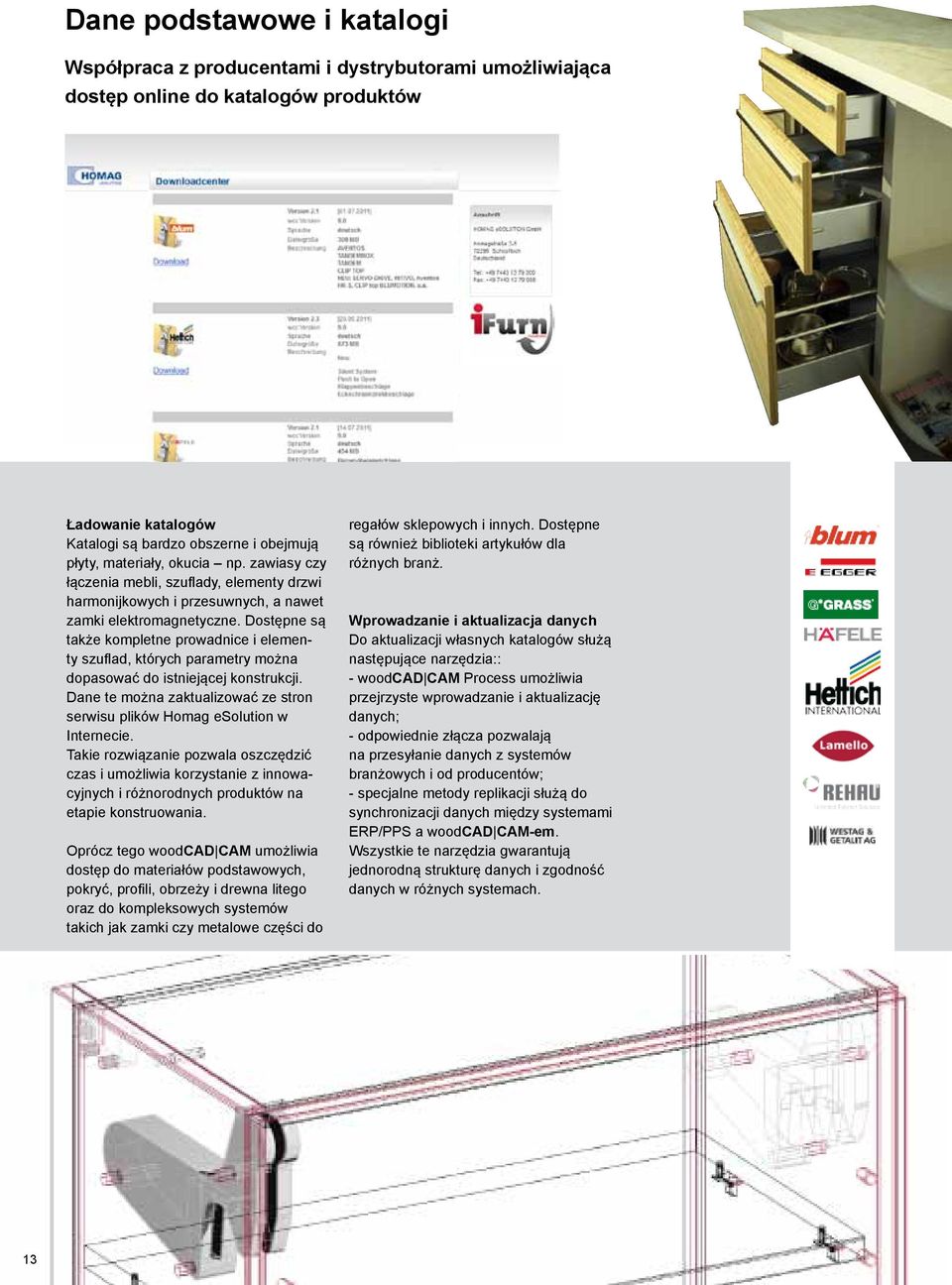

14 Dane podstawowe i katalogi Współpraca z producentami i dystrybutorami umożliwiająca dostęp online do katalogów produktów Ładowanie katalogów Katalogi są bardzo obszerne i obejmują płyty, materiały, okucia np. zawiasy czy łączenia mebli, szuflady, elementy drzwi harmonijkowych i przesuwnych, a nawet zamki elektromagnetyczne. Dostępne są także kompletne prowadnice i elementy szuflad, których parametry można dopasować do istniejącej konstrukcji. Dane te można zaktualizować ze stron serwisu plików Homag esolution w Internecie. Takie rozwiązanie pozwala oszczędzić czas i umożliwia korzystanie z innowacyjnych i różnorodnych produktów na etapie konstruowania. Oprócz tego woodcad CAM umożliwia dostęp do materiałów podstawowych, pokryć, profili, obrzeży i drewna litego oraz do kompleksowych systemów takich jak zamki czy metalowe części do regałów sklepowych i innych. Dostępne są również biblioteki artykułów dla różnych branż. Wprowadzanie i aktualizacja danych Do aktualizacji własnych katalogów służą następujące narzędzia:: - woodcad CAM Process umożliwia przejrzyste wprowadzanie i aktualizację danych; - odpowiednie złącza pozwalają na przesyłanie danych z systemów branżowych i od producentów; - specjalne metody replikacji służą do synchronizacji danych między systemami ERP/PPS a woodcad CAM-em. Wszystkie te narzędzia gwarantują jednorodną strukturę danych i zgodność danych w różnych systemach. 13

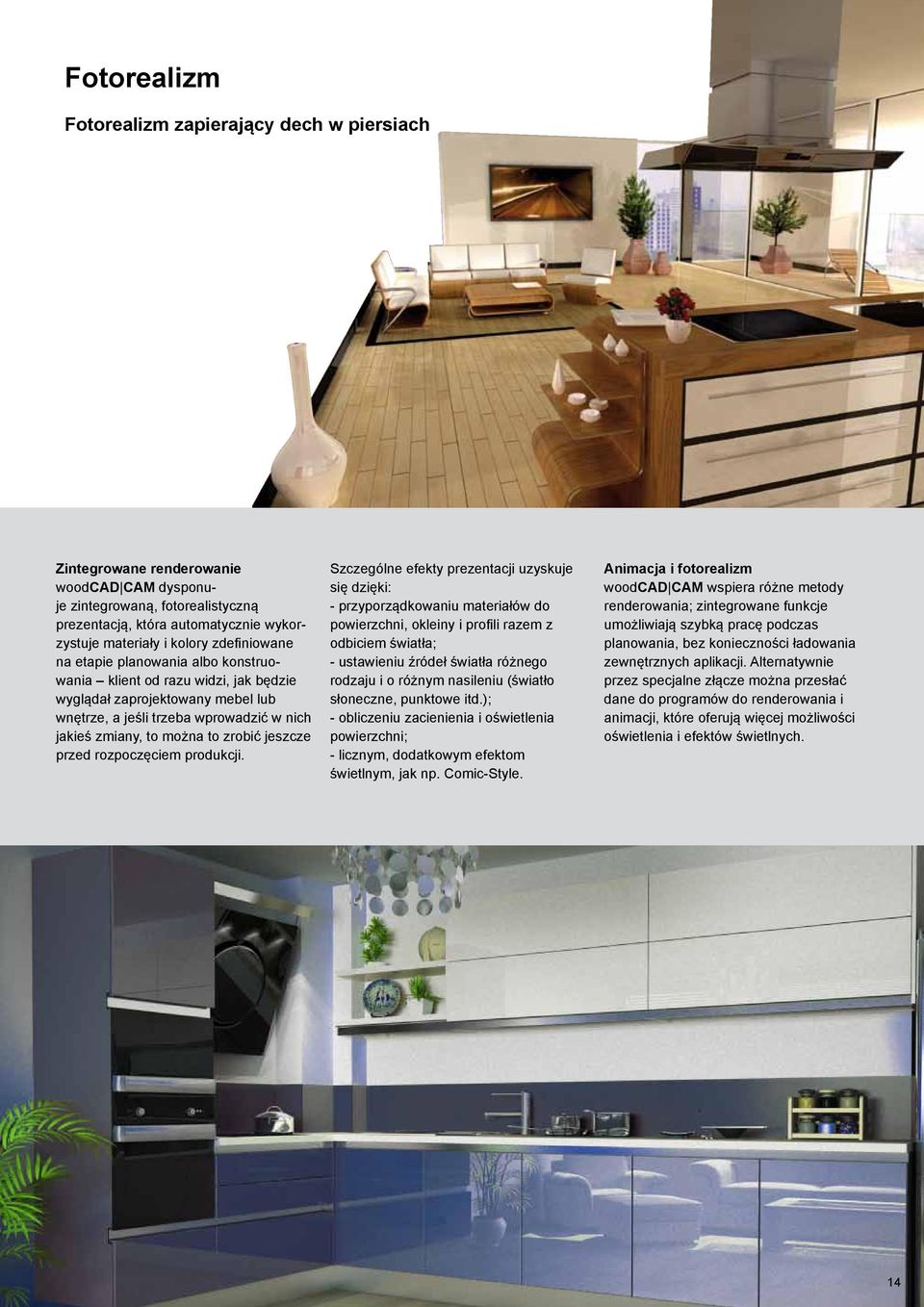

15 Fotorealizm Fotorealizm zapierający dech w piersiach Zintegrowane renderowanie woodcad CAM dysponuje zintegrowaną, fotorealistyczną prezentacją, która automatycznie wykorzystuje materiały i kolory zdefiniowane na etapie planowania albo konstruowania klient od razu widzi, jak będzie wyglądał zaprojektowany mebel lub wnętrze, a jeśli trzeba wprowadzić w nich jakieś zmiany, to można to zrobić jeszcze przed rozpoczęciem produkcji. Szczególne efekty prezentacji uzyskuje się dzięki: - przyporządkowaniu materiałów do powierzchni, okleiny i profili razem z odbiciem światła; - ustawieniu źródeł światła różnego rodzaju i o różnym nasileniu (światło słoneczne, punktowe itd.); - obliczeniu zacienienia i oświetlenia powierzchni; - licznym, dodatkowym efektom świetlnym, jak np. Comic-Style. Animacja i fotorealizm woodcad CAM wspiera różne metody renderowania; zintegrowane funkcje umożliwiają szybką pracę podczas planowania, bez konieczności ładowania zewnętrznych aplikacji. Alternatywnie przez specjalne złącze można przesłać dane do programów do renderowania i animacji, które oferują więcej możliwości oświetlenia i efektów świetlnych. 14

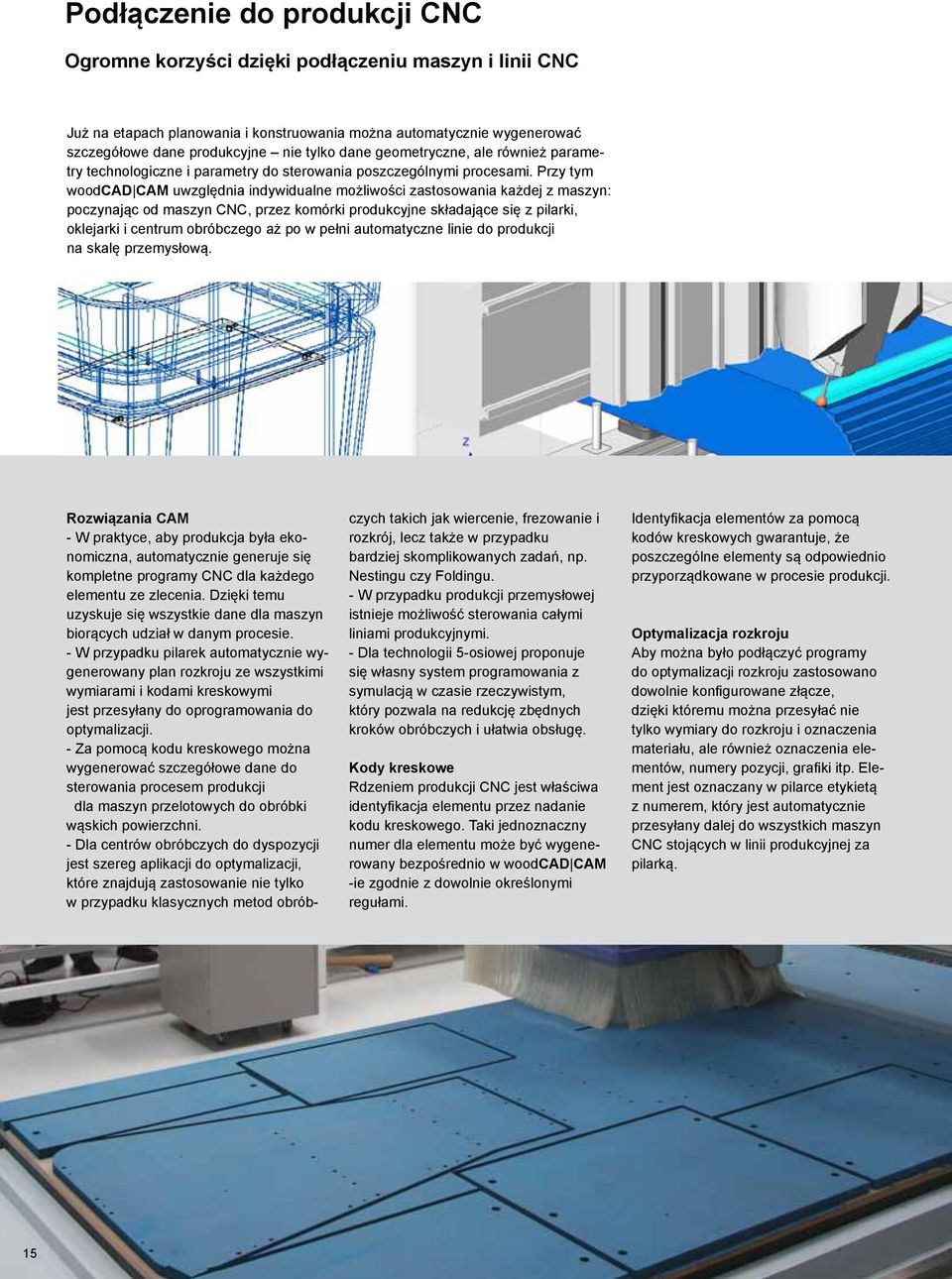

16 Podłączenie do produkcji CNC Ogromne korzyści dzięki podłączeniu maszyn i linii CNC Już na etapach planowania i konstruowania można automatycznie wygenerować szczegółowe dane produkcyjne nie tylko dane geometryczne, ale również parametry technologiczne i parametry do sterowania poszczególnymi procesami. Przy tym woodcad CAM uwzględnia indywidualne możliwości zastosowania każdej z maszyn: poczynając od maszyn CNC, przez komórki produkcyjne składające się z pilarki, oklejarki i centrum obróbczego aż po w pełni automatyczne linie do produkcji na skalę przemysłową. Rozwiązania CAM - W praktyce, aby produkcja była ekonomiczna, automatycznie generuje się kompletne programy CNC dla każdego elementu ze zlecenia. Dzięki temu uzyskuje się wszystkie dane dla maszyn biorących udział w danym procesie. - W przypadku pilarek automatycznie wygenerowany plan rozkroju ze wszystkimi wymiarami i kodami kreskowymi jest przesyłany do oprogramowania do optymalizacji. - Za pomocą kodu kreskowego można wygenerować szczegółowe dane do sterowania procesem produkcji dla maszyn przelotowych do obróbki wąskich powierzchni. - Dla centrów obróbczych do dyspozycji jest szereg aplikacji do optymalizacji, które znajdują zastosowanie nie tylko w przypadku klasycznych metod obróbczych takich jak wiercenie, frezowanie i rozkrój, lecz także w przypadku bardziej skomplikowanych zadań, np. Nestingu czy Foldingu. - W przypadku produkcji przemysłowej istnieje możliwość sterowania całymi liniami produkcyjnymi. - Dla technologii 5-osiowej proponuje się własny system programowania z symulacją w czasie rzeczywistym, który pozwala na redukcję zbędnych kroków obróbczych i ułatwia obsługę. Kody kreskowe Rdzeniem produkcji CNC jest właściwa identyfikacja elementu przez nadanie kodu kreskowego. Taki jednoznaczny numer dla elementu może być wygenerowany bezpośrednio w woodcad CAM -ie zgodnie z dowolnie określonymi regułami. Identyfikacja elementów za pomocą kodów kreskowych gwarantuje, że poszczególne elementy są odpowiednio przyporządkowane w procesie produkcji. Optymalizacja rozkroju Aby można było podłączyć programy do optymalizacji rozkroju zastosowano dowolnie konfigurowane złącze, dzięki któremu można przesyłać nie tylko wymiary do rozkroju i oznaczenia materiału, ale również oznaczenia elementów, numery pozycji, grafiki itp. Element jest oznaczany w pilarce etykietą z numerem, który jest automatycznie przesyłany dalej do wszystkich maszyn CNC stojących w linii produkcyjnej za pilarką. 15

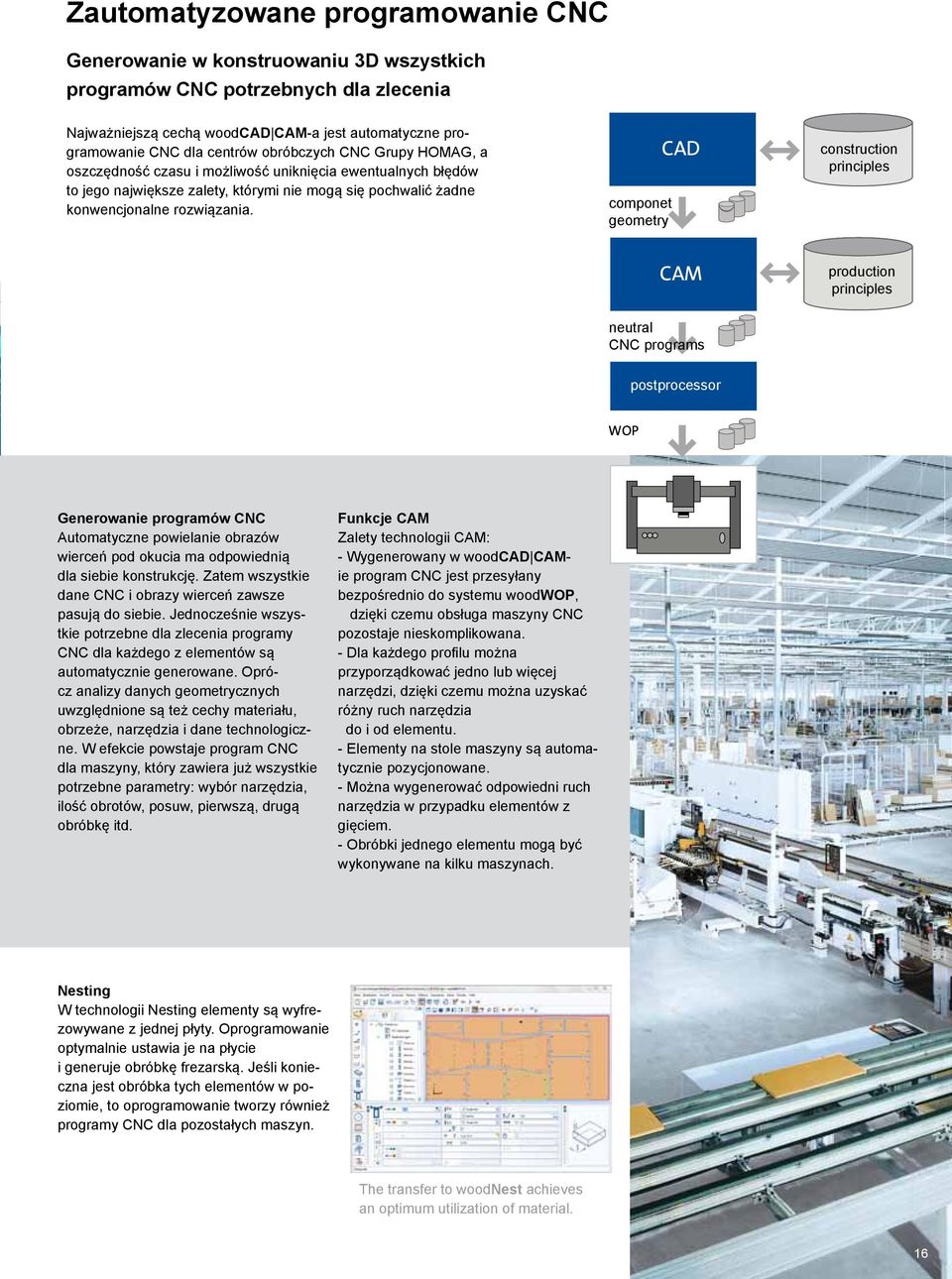

17 Zautomatyzowane programowanie CNC Generowanie w konstruowaniu 3D wszystkich programów CNC potrzebnych dla zlecenia Najważniejszą cechą woodcad CAM-a jest automatyczne programowanie CNC dla centrów obróbczych CNC Grupy HOMAG, a oszczędność czasu i możliwość uniknięcia ewentualnych błędów to jego największe zalety, którymi nie mogą się pochwalić żadne konwencjonalne rozwiązania. componet geometry construction principles production principles neutral CNC programs postprocessor Generowanie programów CNC Automatyczne powielanie obrazów wierceń pod okucia ma odpowiednią dla siebie konstrukcję. Zatem wszystkie dane CNC i obrazy wierceń zawsze pasują do siebie. Jednocześnie wszystkie potrzebne dla zlecenia programy CNC dla każdego z elementów są automatycznie generowane. Oprócz analizy danych geometrycznych uwzględnione są też cechy materiału, obrzeże, narzędzia i dane technologiczne. W efekcie powstaje program CNC dla maszyny, który zawiera już wszystkie potrzebne parametry: wybór narzędzia, ilość obrotów, posuw, pierwszą, drugą obróbkę itd. Funkcje CAM Zalety technologii CAM: - Wygenerowany w woodcad CAMie program CNC jest przesyłany bezpośrednio do systemu woodwop, dzięki czemu obsługa maszyny CNC pozostaje nieskomplikowana. - Dla każdego profilu można przyporządkować jedno lub więcej narzędzi, dzięki czemu można uzyskać różny ruch narzędzia do i od elementu. - Elementy na stole maszyny są automatycznie pozycjonowane. - Można wygenerować odpowiedni ruch narzędzia w przypadku elementów z gięciem. - Obróbki jednego elementu mogą być wykonywane na kilku maszynach. Nesting W technologii Nesting elementy są wyfrezowywane z jednej płyty. Oprogramowanie optymalnie ustawia je na płycie i generuje obróbkę frezarską. Jeśli konieczna jest obróbka tych elementów w poziomie, to oprogramowanie tworzy również programy CNC dla pozostałych maszyn. The transfer to woodnest achieves an optimum utilization of material. 16

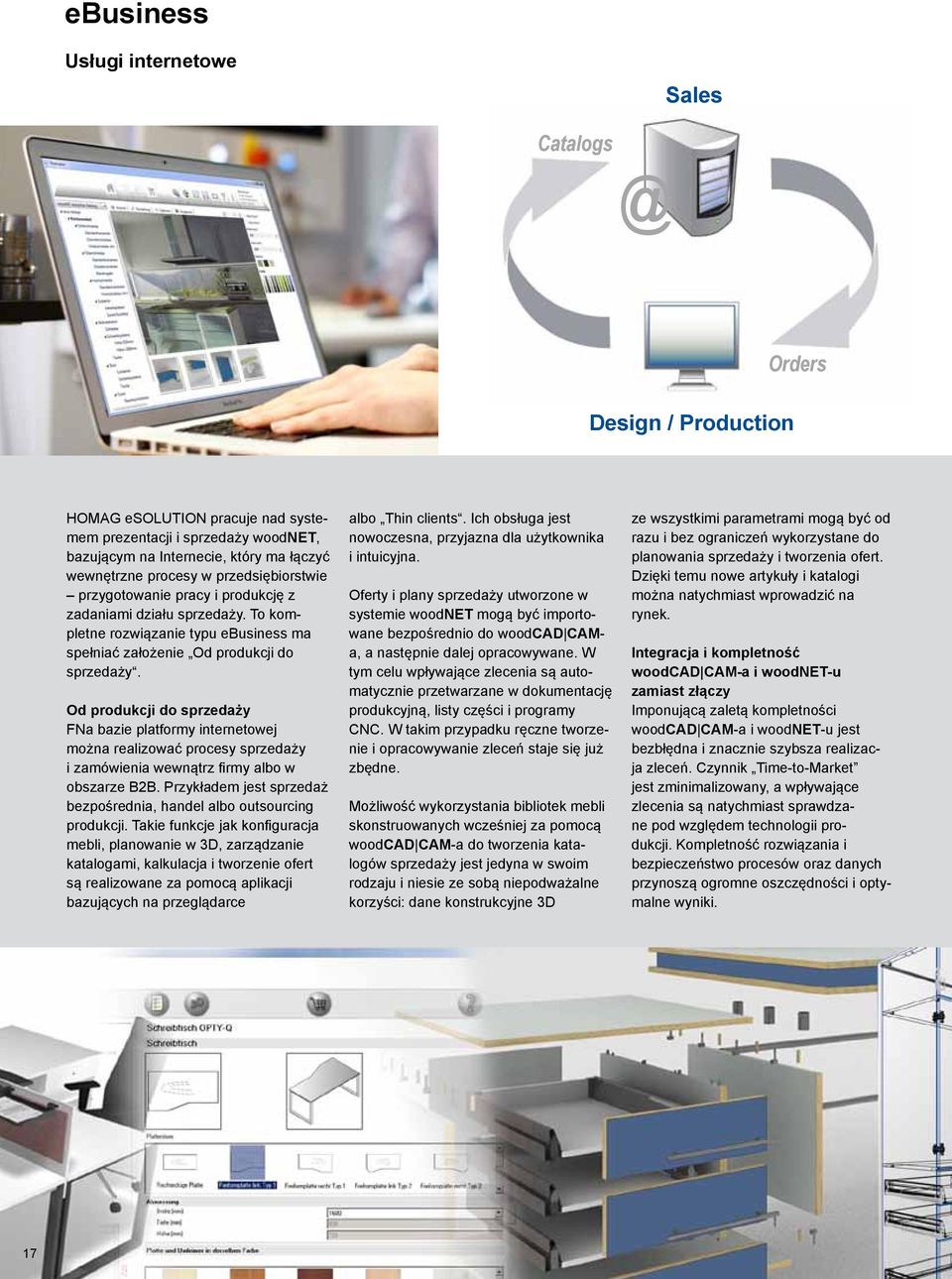

18 ebusiness Usługi internetowe Sales Design / Production Orders HOMAG esolution pracuje nad systemem prezentacji i sprzedaży woodnet, bazującym na Internecie, który ma łączyć wewnętrzne procesy w przedsiębiorstwie przygotowanie pracy i produkcję z zadaniami działu sprzedaży. To kompletne rozwiązanie typu ebusiness ma spełniać założenie Od produkcji do sprzedaży. Od produkcji do sprzedaży FNa bazie platformy internetowej można realizować procesy sprzedaży i zamówienia wewnątrz firmy albo w obszarze B2B. Przykładem jest sprzedaż bezpośrednia, handel albo outsourcing produkcji. Takie funkcje jak konfiguracja mebli, planowanie w 3D, zarządzanie katalogami, kalkulacja i tworzenie ofert są realizowane za pomocą aplikacji bazujących na przeglądarce albo Thin clients. Ich obsługa jest nowoczesna, przyjazna dla użytkownika i intuicyjna. Oferty i plany sprzedaży utworzone w systemie woodnet mogą być importowane bezpośrednio do woodcad CAMa, a następnie dalej opracowywane. W tym celu wpływające zlecenia są automatycznie przetwarzane w dokumentację produkcyjną, listy części i programy CNC. W takim przypadku ręczne tworzenie i opracowywanie zleceń staje się już zbędne. Możliwość wykorzystania bibliotek mebli skonstruowanych wcześniej za pomocą woodcad CAM-a do tworzenia katalogów sprzedaży jest jedyna w swoim rodzaju i niesie ze sobą niepodważalne korzyści: dane konstrukcyjne 3D ze wszystkimi parametrami mogą być od razu i bez ograniczeń wykorzystane do planowania sprzedaży i tworzenia ofert. Dzięki temu nowe artykuły i katalogi można natychmiast wprowadzić na rynek. Integracja i kompletność woodcad CAM-a i woodnet-u zamiast złączy Imponującą zaletą kompletności woodcad CAM-a i woodnet-u jest bezbłędna i znacznie szybsza realizacja zleceń. Czynnik Time-to-Market jest zminimalizowany, a wpływające zlecenia są natychmiast sprawdzane pod względem technologii produkcji. Kompletność rozwiązania i bezpieczeństwo procesów oraz danych przynoszą ogromne oszczędności i optymalne wyniki. 17

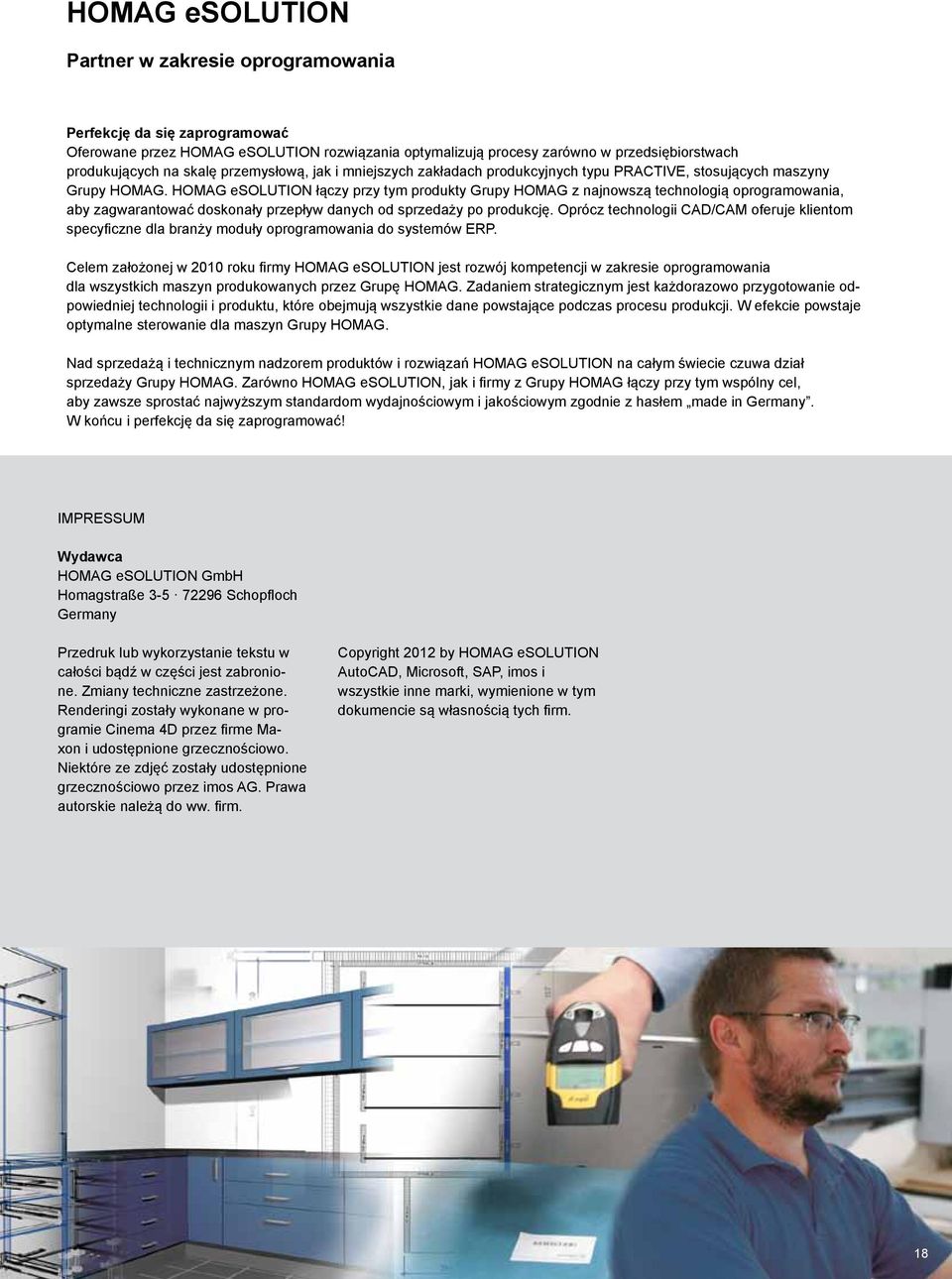

19 HOMAG esolution Partner w zakresie oprogramowania Perfekcję da się zaprogramować Oferowane przez HOMAG esolution rozwiązania optymalizują procesy zarówno w przedsiębiorstwach produkujących na skalę przemysłową, jak i mniejszych zakładach produkcyjnych typu PRACTIVE, stosujących maszyny Grupy HOMAG. HOMAG esolution łączy przy tym produkty Grupy HOMAG z najnowszą technologią oprogramowania, aby zagwarantować doskonały przepływ danych od sprzedaży po produkcję. Oprócz technologii CAD/CAM oferuje klientom specyficzne dla branży moduły oprogramowania do systemów ERP. Celem założonej w 2010 roku firmy HOMAG esolution jest rozwój kompetencji w zakresie oprogramowania dla wszystkich maszyn produkowanych przez Grupę HOMAG. Zadaniem strategicznym jest każdorazowo przygotowanie odpowiedniej technologii i produktu, które obejmują wszystkie dane powstające podczas procesu produkcji. W efekcie powstaje optymalne sterowanie dla maszyn Grupy HOMAG. Nad sprzedażą i technicznym nadzorem produktów i rozwiązań HOMAG esolution na całym świecie czuwa dział sprzedaży Grupy HOMAG. Zarówno HOMAG esolution, jak i firmy z Grupy HOMAG łączy przy tym wspólny cel, aby zawsze sprostać najwyższym standardom wydajnościowym i jakościowym zgodnie z hasłem made in Germany. W końcu i perfekcję da się zaprogramować! IMPRESSUM Wydawca HOMAG esolution GmbH Homagstraße Schopfloch Germany Przedruk lub wykorzystanie tekstu w całości bądź w części jest zabronione. Zmiany techniczne zastrzeżone. Renderingi zostały wykonane w programie Cinema 4D przez firme Maxon i udostępnione grzecznościowo. Niektóre ze zdjęć zostały udostępnione grzecznościowo przez imos AG. Prawa autorskie należą do ww. firm. Copyright 2012 by HOMAG esolution AutoCAD, Microsoft, SAP, imos i wszystkie inne marki, wymienione w tym dokumencie są własnością tych firm. 18

20 woodcad CAM HOMAG esolution Homagstraße SCHOPFLOCH GERMANY Tel.: Fax:
