1 Prace wstępne 7. Łyżki indywidualne Procedura systemu... 11

Transkrypt

1 Prace wstępne Prace wstępne to początek skomplikowanego procesu wytwórczego w laboratorium. Precyzyjny model jest podstawą, od której zależy jakość odwzorowania pola protetycznego. Materiały użyte na tym etapie pracy muszą posiadać wzajemnie oddziałujące na siebie parametry fizyczne, prowadzące do właściwego wyniku jakim jest model gipsowy będący orginalnym odzwierciedleniem pacjenta. Wyciski breciform D - łyżki wyciskowe... 8 brecision - masy wyciskowe... 8 Abdruck-Cut... 8 Dentaclean - dezynfekcja wycisków i protez... 9 Torebki do przesyłania prac... 9 Kuweta do dezynfekcji L... 9 Płyn do silikonu... 0 Płyn do napięcia powierzchniowego... 0 Łyżki indywidualne Procedura systemu... Transblock... Isoplast ip... Światłoutwardzalne łyżki wyciskowe... Polylux... 4 Frezy do łyżek z tworzyw sztucznych... 4 Model dzielony Procedura systemu... 5 Mieszadło próżniowe ecovac... 6 Exakto-Rock S... 7 Master-Pin Radix-S piny do modeli... 8 Master-Pin Radix-K piny do modeli... 9 Master-Sep... 9 Pinarka Master mpb... 0 Master-Pin system pinów... Master-Split podstawki do modeli... 5 Fluid-Rock... 8 Arti-Rock... 8 Strzykawka termiczna... 9 Nóż do gipsu... 9 Dentaclean płyn do usuwania gipsu Speed... 9 Gi ex-tr... 0 Frezy utwardzone do gipsu... Litebloc UV... Blokowanie podcieni... Lakiery dystansyjne światłoutwardzalne... Diephos dentyna... Lakiery dystansyjne samoschnące... Płyn do utwardzania i wygładzania gipsu... 4 Modele robocze Procedura systemu... 5 Wosk na obrzeża wycisków... 6 Piny retencyjne... 6 Pi-Ku-Plast HP6 - żywica do modelowania... 7 Mieszadło próżniowe ecovac... 8 Exakto-Rock S... 8 Exakto-Form... 9 Master-Split - podstawki do modeli ModeleImplantologiczne Procedura systemu... 4 Multisil-Mask, maska miękka... 4 Multisil-Mask, maska twarda... 4 haptosil D KoEx-miernik faks Prace wstępne 7

2 Wyciski breciform D - łyżka wyciskowa Właściwe odzwierciedlenie pola protetycznego zależy w dużej mierze od zastosowanych materiałów. Podczas pobierania wycisku standardową i wielorazową łyżką uzyskuje się wynik tylko zbliżony do rzeczywistego. Specjalistyczna łyżka breciform D pozwala się łatwo indywidualizować frezem oraz silikonem przez zmianę jej przebiegu i zasięgu, co czyni z niej precyzyjną łyzkę indywidualną wykonaną w gabinecie podzczas wizyty, na której pobierany jest wycisk. breciform D łyżka jednorazowa Starter Set: po 0 łyżek g/d rozmiar S, M, L i XL 0 breciform D-stopek 0 brerciform D-kładek REF 580 UOTS S brecision - masy wyciskowe Masy wyciskowe na bazie A-silikonu o najwyższych paramertach odwzorowania. brecision Putty soft Z twardością 70 Shore A brecision Putty soft jest podstawowym materiałem na bazie adhezyjnie usieciowanego vinylpolysiloxanu. brecision Putty soft jest łatwy do wymieszania, formowania i korygowania frezem lub nożykiem. brecision Putty soft 50 ml baza (szara), 50 ml katalizator (biały), łyżeczki set 4-części REF brecision implant heavy Twardość 70 Shore A, znakomite odwzorowywanie, wysoka zapływalność są zaletami gwarantującymi precyzyjny wycisk, tak ważny przy pracach implantologicznych.. brecision implant heavy niebieski, x 80 ml 5 x mieszalników x mega kartusz niebieski REF 580 BH8 0 brecision implant light Najwyższa hydro lność, zapływalność oraz odwzorowanie szczegółów tego A-silikonu o twardości 55 Shore predystynuje go jako najprecyzyjniejszy materiał korekcyjny. brecision implant light pomarańczowy, x 50 ml kartusze 0 kaniuli mieszających, 0 intra-oral-tipsów REF 580 BL05 0 security-bite blue Bazowy materiał rejestrujący security-bite blue na bazie A-silikonu o najwyższej tiksotro i i twardości 90 Shore A daje najwyższe odwzorowanie łuku zębowego. security-bite blue x 50 ml kartuszy (niebieske) końcówek konturujących kaniuli mieszających REF Abdruck-Cut Nożyk do wycisków z ostrym, trwałym i wymienialnym ostrzem pętlowym. Łatwe korygowanie przy użyciu ostrza nożyka do wycisków. Nożyk do wycisków szt. REF Produkty dodatkowe: Nożyk szt. REF Prace wstępne telefon

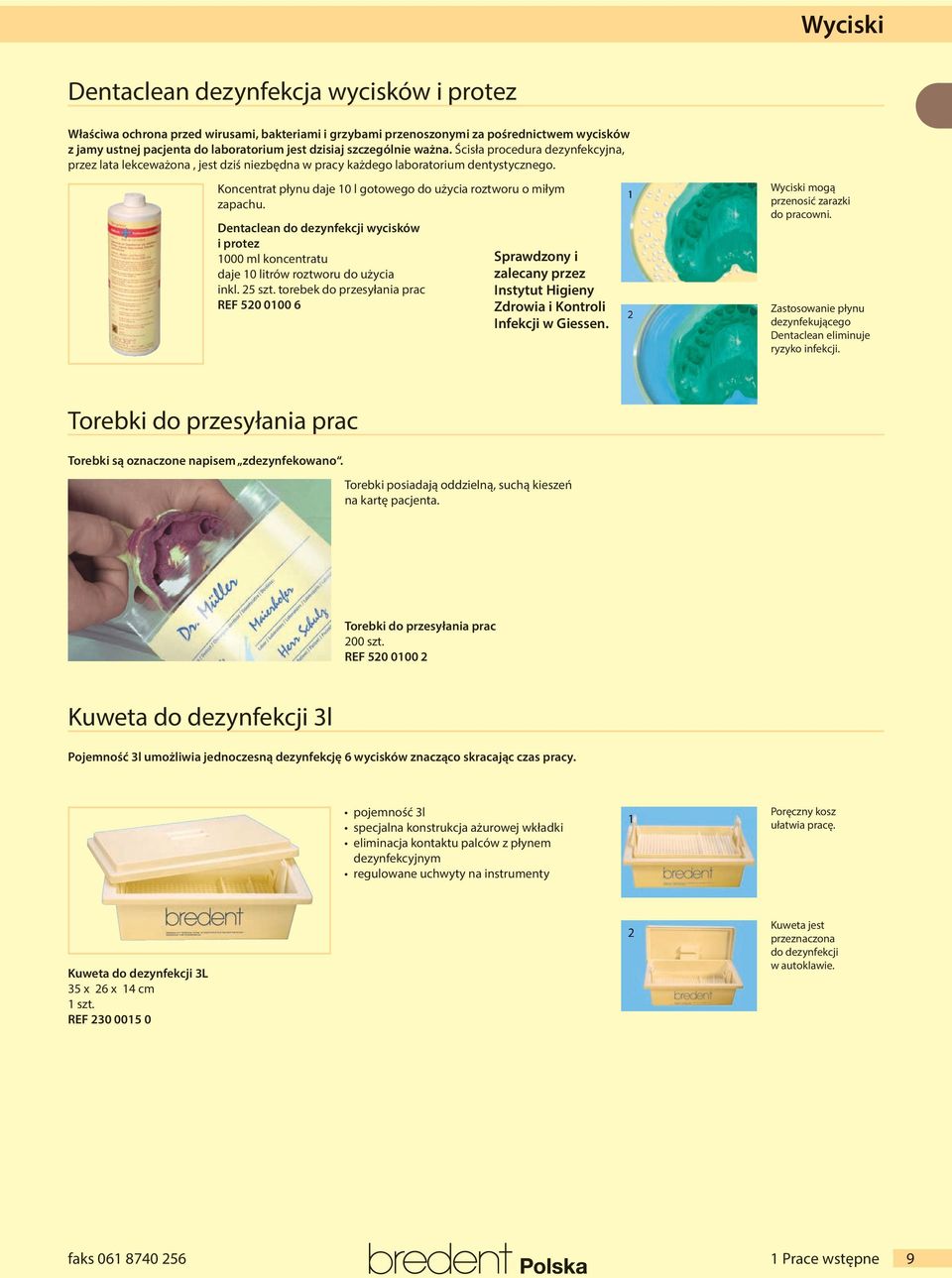

3 Wyciski Dentaclean dezynfekcja wycisków i protez Właściwa ochrona przed wirusami, bakteriami i grzybami przenoszonymi za pośrednictwem wycisków z jamy ustnej pacjenta do laboratorium jest dzisiaj szczególnie ważna. Ścisła procedura dezynfekcyjna, przez lata lekceważona, jest dziś niezbędna w pracy każdego laboratorium dentystycznego. Koncentrat płynu daje 0 l gotowego do użycia roztworu o miłym zapachu. Dentaclean do dezynfekcji wycisków i protez 000 ml koncentratu daje 0 litrów roztworu do użycia inkl. 5 szt. torebek do przesyłania prac REF Sprawdzony i zalecany przez Instytut Higieny Zdrowia i Kontroli Infekcji w Giessen. Wyciski mogą przenosić zarazki do pracowni. Zastosowanie płynu dezynfekującego Dentaclean eliminuje ryzyko infekcji. Torebki do przesyłania prac Torebki są oznaczone napisem zdezynfekowano. Torebki posiadają oddzielną, suchą kieszeń na kartę pacjenta. Torebki do przesyłania prac 00 szt. REF Kuweta do dezynfekcji l Pojemność l umożliwia jednoczesną dezynfekcję 6 wycisków znacząco skracając czas pracy. pojemność l specjalna konstrukcja ażurowej wkładki eliminacja kontaktu palców z płynem dezynfekcyjnym regulowane uchwyty na instrumenty Poręczny kosz ułatwia pracę. Kuweta do dezynfekcji L 5 x 6 x 4 cm szt. REF Kuweta jest przeznaczona do dezynfekcji w autoklawie. faks Prace wstępne 9

4 Wyciski Płyn do silikonu Polepsza zapływalnosć gipsu na wyciskach silikonowych. Po użyciu płynu należy wycisk delikatnie przesuszyć strumieniem wolnego od oleju sprężonego powietrza. Rozpylenie preparatu likwidującego napięcie powierzchniowe silikonu, uszlachetnia powierzchnię wycisku. Preparat należy usunąć delikatnym strumieniem powietrza. Płyn do silikonu 750 ml REF Po usunięciu płynu, gips równomiernie (lewa strona) spływa po wycisku, docierając do wszystkich zakamarków i tworzy gładką powierzchnię modelu. Jednolite, gładkie powierzchnie modelu gipsowego z wyrażnie odzwierciedlonymi detalami to gwarancja precyzji wykonanej protezy. Płyn do napięcia powierzchniowego Płyn do wycisków: czyści, dezynfekuje i poprawia zapływalność gipsów oraz żywic na modele. Zastosowanie dla silikonów, alginatów oraz mas hydrokoloidalnych. Płyn do napięcia powierzchniowego 5 ml REF 50 ES 5 Wycisk cieńko spryskać płynem. Przy alginatach i masach hydrokoloidalnych odczekać do min. i delikatnie przedmuchać powietrzem. Przy silikonach po min. spłukać wycisk wodą i przesuszyć. Suchy wycisk zalać gipsem. Opakowanie uzupełniające 750 ml REF 50 ES75 0 Plastikowy spryskiwacz ułatwia równomierne dozowanie płynu. Produkt dodatkowy: Spryskiwacz sp szt., 5 ml REF Prace wstępne telefon

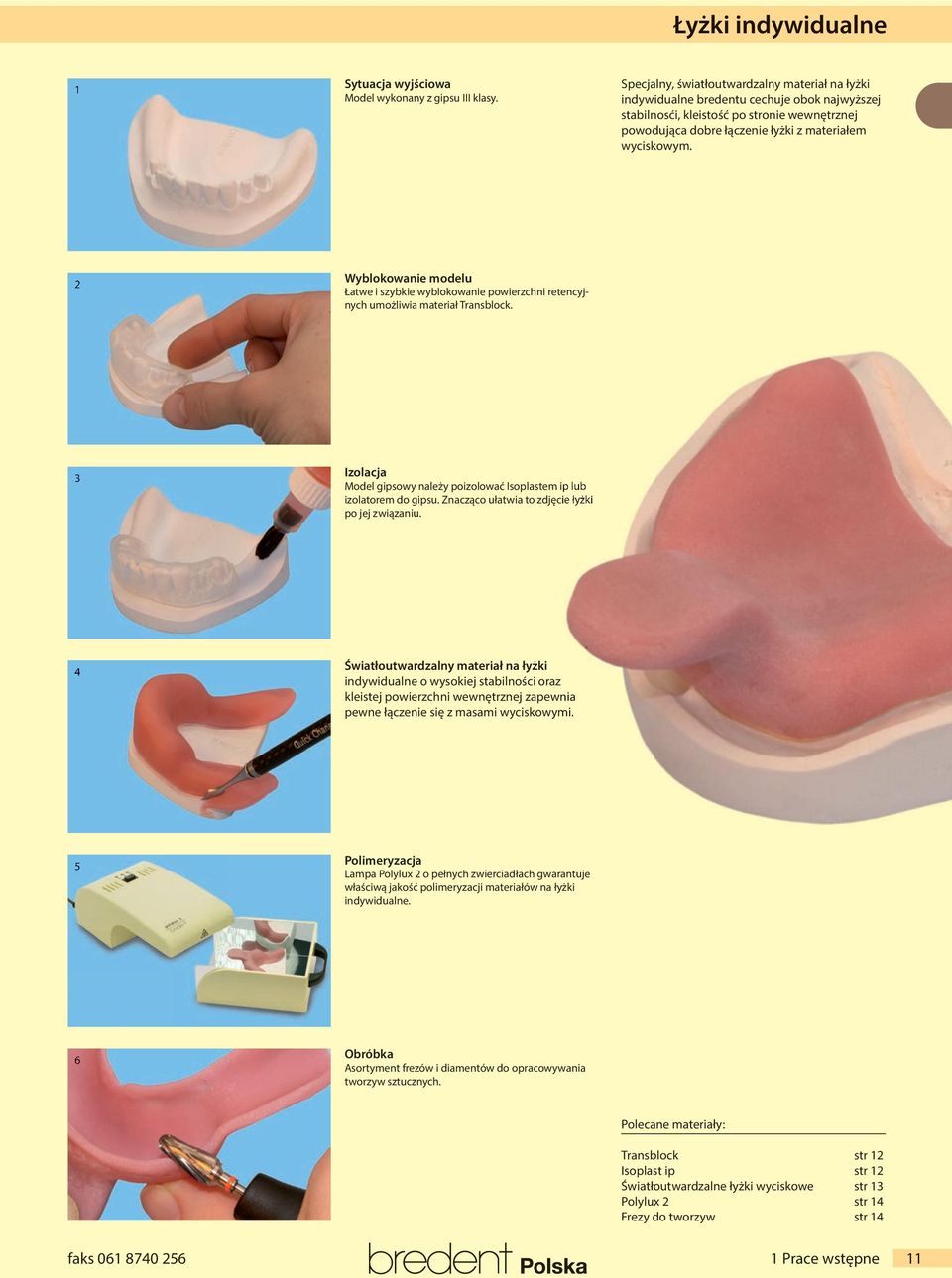

5 Łyżki indywidualne Sytuacja wyjściowa Model wykonany z gipsu III klasy. Specjalny, światłoutwardzalny materiał na łyżki indywidualne bredentu cechuje obok najwyższej stabilnosći, kleistość po stronie wewnętrznej powodująca dobre łączenie łyżki z materiałem wyciskowym. Wyblokowanie modelu Łatwe i szybkie wyblokowanie powierzchni retencyjnych umożliwia materiał Transblock. Izolacja Model gipsowy należy poizolować Isoplastem ip lub izolatorem do gipsu. Znacząco ułatwia to zdjęcie łyżki po jej związaniu. 4 Światłoutwardzalny materiał na łyżki indywidualne o wysokiej stabilności oraz kleistej powierzchni wewnętrznej zapewnia pewne łączenie się z masami wyciskowymi. 5 Polimeryzacja Lampa Polylux o pełnych zwierciadłach gwarantuje właściwą jakość polimeryzacji materiałów na łyżki indywidualne. 6 Obróbka Asortyment frezów i diamentów do opracowywania tworzyw sztucznych. Polecane materiały: Transblock str Isoplast ip str Światłoutwardzalne łyżki wyciskowe str Polylux str 4 Frezy do tworzyw str 4 faks Prace wstępne

6 Łyżki indywidualne Transblock Transparentny materiał do szybkiego blokowania modeli. Transblock można każdym instrumentem pociąć na odpowiednie kawałki. Wysoka elastyczność daje duże właściwości adaptacyjne materiału. Stabilność materiału zapewnia równą grubość ścianek, którą można regulować uciskiem. 4 Przezierność umożliwia kontrolę blokowania. Model gotowy do wykonania łyżki indywidualnej. Materiał charakteryzuje się wysoką stabilnością, przy wielokrotnym użyciu. Transblock 50 g REF Isoplast ip Isoplast ip jest na bazie alginatu i znakomicie izoluje gips od tworzyw sztucznych. Dozownik ułatwia precyzyjne rozprowadzanie izolatora po powierzchni modeli. Izolator wygładza i uszlachetnia powierzchnię modeli gipsowych. Isoplast tworzy idealnie gładkie powierzchnie dośluzówkowe łyżek indywidualnych i protez. Isoplast ip 750 ml REF Produkty dodatkowe: Dozownik 5 ml REF Dozownik 0 ml REF Prace wstępne telefon

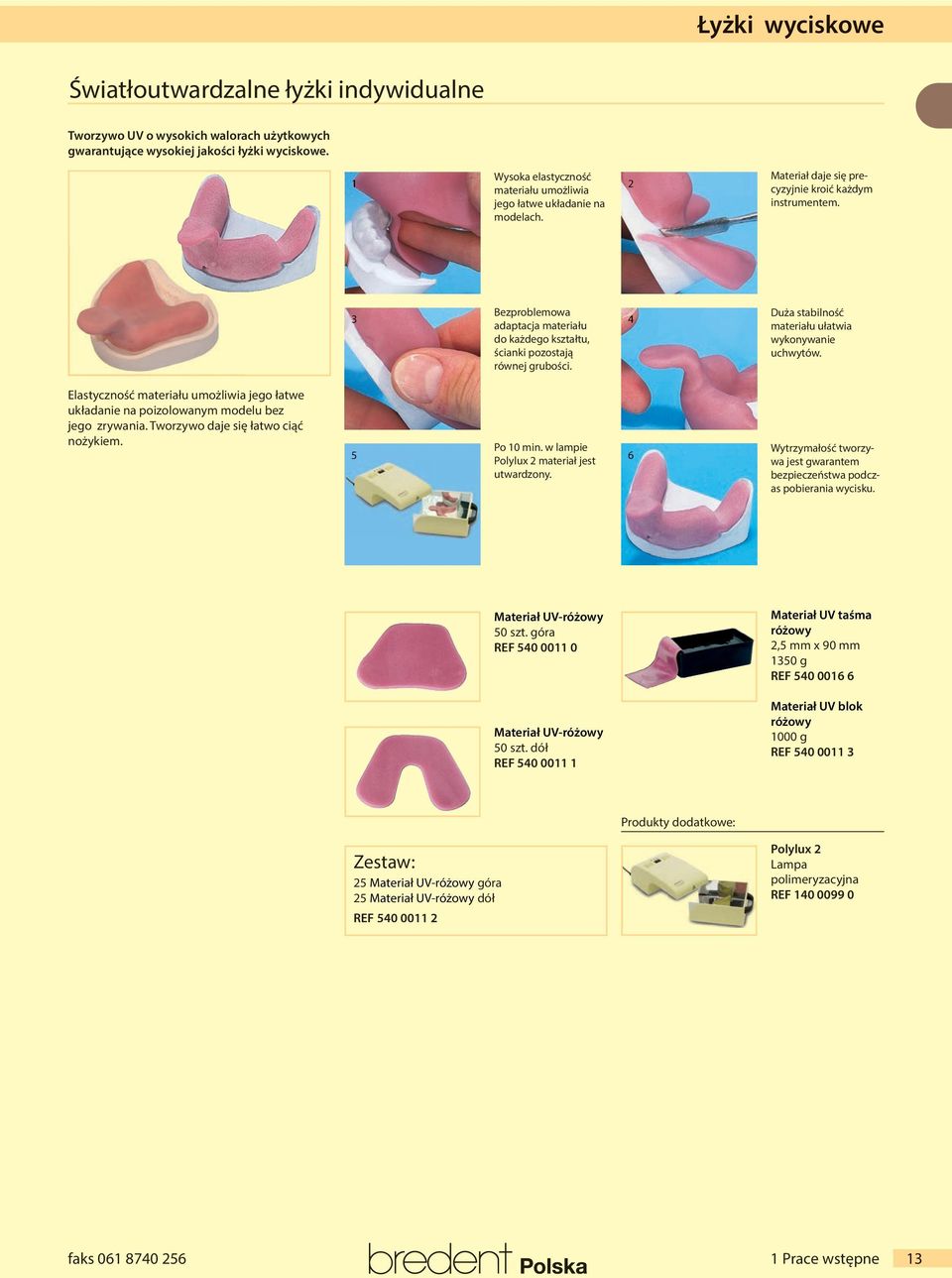

7 Łyżki wyciskowe Światłoutwardzalne łyżki indywidualne Tworzywo UV o wysokich walorach użytkowych gwarantujące wysokiej jakości łyżki wyciskowe. Wysoka elastyczność materiału umożliwia jego łatwe układanie na modelach. Materiał daje się precyzyjnie kroić każdym instrumentem. Bezproblemowa adaptacja materiału do każdego kształtu, ścianki pozostają równej grubości. 4 Duża stabilność materiału ułatwia wykonywanie uchwytów. Elastyczność materiału umożliwia jego łatwe układanie na poizolowanym modelu bez jego zrywania. Tworzywo daje się łatwo ciąć nożykiem. 5 Po 0 min. w lampie Polylux materiał jest utwardzony. 6 Wytrzymałość tworzywa jest gwarantem bezpieczeństwa podczas pobierania wycisku. Materiał UV-różowy 50 szt. góra REF Materiał UV taśma różowy,5 mm x 90 mm 50 g REF Materiał UV-różowy 50 szt. dół REF Materiał UV blok różowy 000 g REF Produkty dodatkowe: Zestaw: 5 Materiał UV-różowy góra 5 Materiał UV-różowy dół REF Polylux Lampa polimeryzacyjna REF faks Prace wstępne

8 Łyżki indywidualne Polylux Uniwersalna lampa polimeryzacyjna z zakresem fali od 50 do 500 Nm. Dwie rózne świetlówki gwarantują właściwy efekt polimeryzacyjny komfortowe użycie dzięki wyjmowanej szu adzie całość wnętrza pokryta lustrem dla właściwej jakości polimeryzacji otwarcie z trzech stron umożliwia polimeryzowanie większych obiektów niskie zużycie energii dla długiej żywotności Dane techniczne: Polylux, 0 V REF Polylux, 5 V REF Źródła światła Zakres fali Tryby pracy Napięcie Wymiary lampy Wymiary szu ady Waga świetlówki po 9 Watt 50 do 500 Nm 80 i60 sek., tryb nalny 5 V, 50 Hz / 0 V, 50 Hz ok. 50 x 0 x 90 mm ok. 40 x 0 x 55 mm ok. 500 g Frezy utwardzone do akryli Właściwie dobrane instrumenty znacząco redukują czas pracy w każdym laboratorium. Frez Diatit szt. REF D468 GG 6 Frez Diatit szt. REF D468 GG Specjalne, trójkątne frezy do wycinania i korygowania łyżek z tworzyw światłoutwardzalnych. Frez szt. REF H94 SH 70 Szybkie opracowywanie drobnych powierzchni łyżek. Frez szt. REF H74 GH 60 Ostrze ukształtowane do szybkiego zbierania dużych porcji materiału. Dalsze frezy do obróbki w dziale C. Diacryl szt. REF Idealny do błyskawicznego opracowania obrzeży łyżki. 4 Prace wstępne telefon

9 Modele dzielone Łuk zębowy Zalewanie wycisków gipsem Exakto-Rock S przygotowanym w mieszadle ecovac jest gwarantem najwyższej precyzji przeniesienia sytuacji z jamy ustnej do laboratorium. Właściwy dobór kompatybilnych ze sobą dedykowanych materiałów służących do wykonywania modeli dzielonych jest podstawą ich dokładności. Master-Pin System Specjalnie ukształtowane piny z koszulkami i funkcją miękkiej retencji są gwarantem włąściwego połączenia łuku zębowego z podstawą modelu. System modeli Split-Cast ułatwia komfortowe montowanie modeli w artykulatorach. Gips na podstawy Fluid-Rock pewnie ksuje piny w modelu. 4 Segmentowanie Klasyka wśród klasyków - tarcze do cięcia łuków gipsowych bredentu. Geometria cięcia i trwałość to cechy tych dysków. 5 6 Opracowywanie Specjalne ząbkowanie ostrzy frezów umożliwia precyzyjne i gładkie opracowanie kikutów gipsowych. Lakier dystansyjny bredent oferuje lakiery samoschnące i światłoutwardzalne o de niowanych grubościach warstwy i kontrastowych barwach dla większej precyzji pracy. Polecane materiały: Mieszadło próżniowe ecovac str 6 Exakto-Rock S str 7 Master-Pin Radix-S piny do modeli str 8 Master-Pin Radix-K piny do modeli str 9 Master-Sep str 9 Pinarka Master mpb str 0 Master-Pin system pinów str Master-Split podstawki do modeli str 5 Fluid-Rock str 8 Arti-Rock str 8 Strzykawka termiczna str 9 Nóż do gipsu str 9 Dentaclean płyn do usuwania gipsu Speed str 9 Gi ex-tr i TR Master x-tray str 0 Frezy utwardzone do gipsu str Liteboc UV str Blokowanie podcieni str Lakiery światłoutwardzalne str Lakiery światłoutwardzalne opak str diephos dentina str Lakiery samoschnące str Płyn do utwardzania i wygładzania gipsu str 4 faks Prace wstępne 5

10 Modele dzielone Mieszadło próżniowe ecovac ecovac Jedno z najbardziej zaawansowanych technologicznie mieszadeł próżniowych na świecie o ergonomicznym designie, mocnej pompie próżniowej o dwóch stopniach vakum: (5 mbar, 00 mbar). Również czas i kierunek mieszania można stopniowo regulować w zależności od potrzeb mieszanego materiału. ecovac (0 V) REF (bez pojemnika i statywu) przewód elektryczny ltr zapasowy szablon do mocowania na ścianie 4 śruby i dyble do mocowania Produkty dodatkowe: Statyw; szt. REF ecovac spirale Wendlera Spirale mieszają nie tylko tradycyjnie poziomo, ale również pionowo. Mieszanie pionowe polega na tym, że w centrum pojemnika materiał jest zaciągany do góry, następnie po stożkowych ściankach spływa w dół. Dystans mm pomiędzy spiralami, a ściankami pojemników, gwarantuje, że pomiędzy nimi nie będzie warstwy żle wymieszanego gipsu, czy masy osłaniającej. Połączenie dwóch sposobów mieszania, oraz weliminowanie warstwy żle wymieszanego materiału, który normalnie osadza się na dnie i ściankach plastikowych pojemników stanowi nową jakość i jest gwarantem sukcesów w precyzyjnym wykonywaniu modeli i odlewów. ecovac spirale Wendlera 50 ccm REF 40 0R94 5 ecovac spirale Wendlera 50 ccm REF 40 0R94 0 ecovac spirale Wendlera 750 ccm REF 40 0R94 ecovac spirale Wendlera 000 ccm REF 40 0R94 ecovac pojemniki do mieszania Gładkie wewnętrzne ścianki pojemników ze stali szlachetnej nie zarysowują się tworząc potencjalne retencje dla mas i gipsów, co zabezpiecza przed osadzaniem się na nich warstwy materiału, który nie zostałby właściwie wymieszany. Stożkowy kształt pojemników powoduje, że materiał spływa zawsze do centrum pojemnika, co pozwala na prawidłowe wymieszanie każdej jego części. pojemnik 50 ccm REF 40 0B94 5 pojemnik 50 ccm REF 40 0B94 0 pojemnik 750 ccm REF 40 0B94 pojemnik 000 ccm REF 40 0B94 pojemnik D (do mieszadła Degussy), 45 ml REF 40 0B Prace wstępne telefon

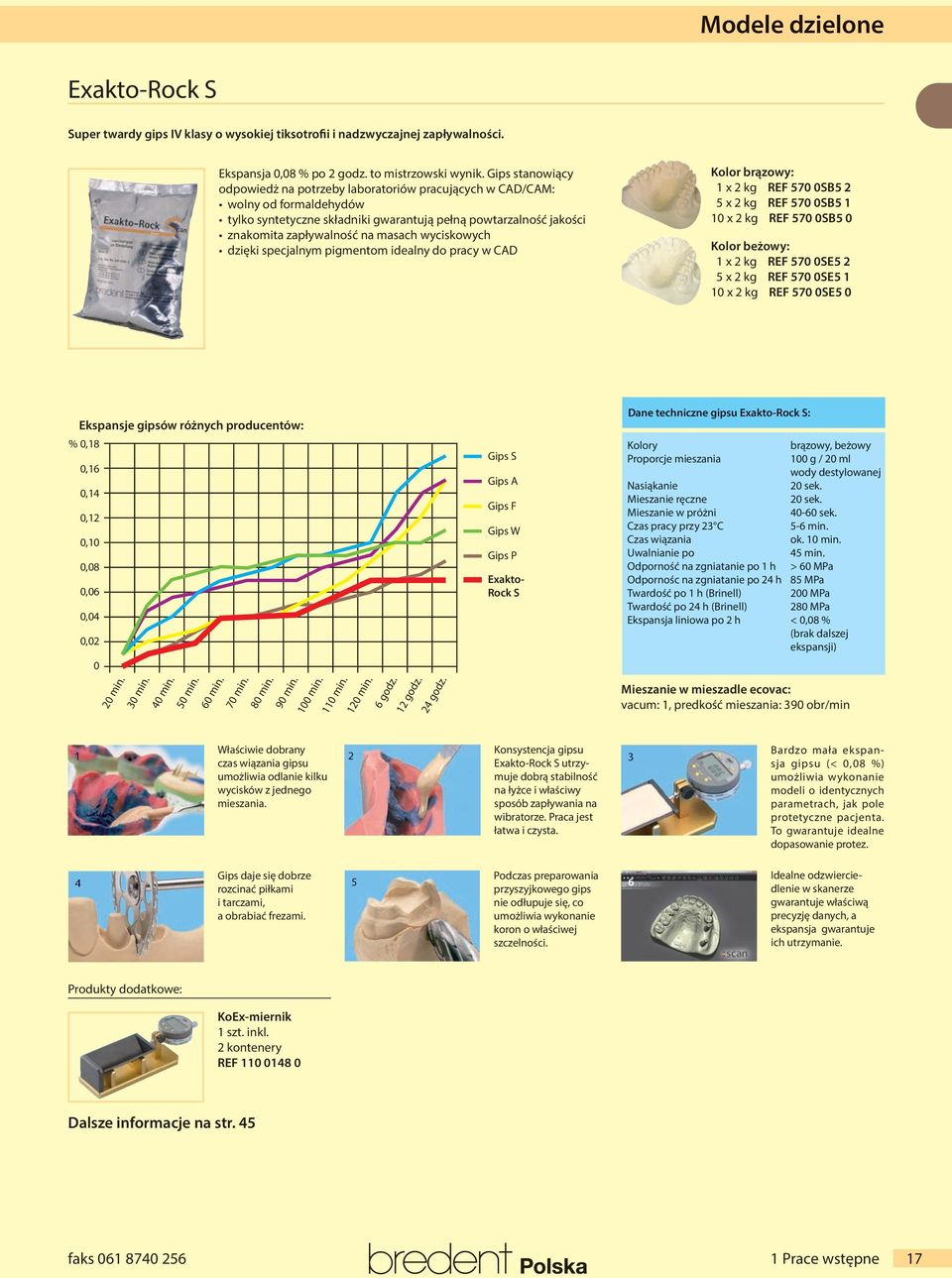

11 Modele dzielone Exakto-Rock S Super twardy gips IV klasy o wysokiej tiksotro i i nadzwyczajnej zapływalności. Ekspansja 0,08 % po godz. to mistrzowski wynik. Gips stanowiący odpowiedż na potrzeby laboratoriów pracujących w CAD/CAM: wolny od formaldehydów tylko syntetyczne składniki gwarantują pełną powtarzalność jakości znakomita zapływalność na masach wyciskowych dzięki specjalnym pigmentom idealny do pracy w CAD Kolor brązowy: x kg REF 570 0SB5 5 x kg REF 570 0SB5 0 x kg REF 570 0SB5 0 Kolor beżowy: x kg REF 570 0SE5 5 x kg REF 570 0SE5 0 x kg REF 570 0SE5 0 Ekspansje gipsów różnych producentów: % 0,8 0,6 0,4 0, 0,0 0,08 0,06 0,04 0,0 0 Gips S Gips A Gips F Gips W Gips P Exakto- Rock S Dane techniczne gipsu Exakto-Rock S: Kolory brązowy, beżowy Proporcje mieszania 00 g / 0 ml wody destylowanej Nasiąkanie 0 sek. Mieszanie ręczne 0 sek. Mieszanie w próżni sek. Czas pracy przy C 5-6 min. Czas wiązania ok. 0 min. Uwalnianie po 45 min. Odporność na zgniatanie po h > 60 MPa Odpornośc na zgniatanie po 4 h 85 MPa Twardość po h (Brinell) 00 MPa Twardość po 4 h (Brinell) 80 MPa Ekspansja liniowa po h < 0,08 % (brak dalszej ekspansji) 0 min. 0 min. 40 min. 50 min. 60 min. 70 min. 80 min. 90 min. 00 min. 0 min. 0 min. 6 godz. godz. 4 godz. Mieszanie w mieszadle ecovac: vacum:, predkość mieszania: 90 obr/min Właściwie dobrany Konsystencja gipsu czas wiązania gipsu Exakto-Rock S utrzymuje umożliwia odlanie kilku wycisków z jednego mieszania. dobrą stabilność na łyżce i właściwy sposób zapływania na wibratorze. Praca jest łatwa i czysta. Bardzo mała ekspansja gipsu (< 0,08 %) umożliwia wykonanie modeli o identycznych parametrach, jak pole protetyczne pacjenta. To gwarantuje idealne dopasowanie protez. 4 Gips daje się dobrze rozcinać piłkami 5 i tarczami, a obrabiać frezami. Podczas preparowania przyszyjkowego gips nie odłupuje się, co umożliwia wykonanie koron o właściwej szczelności. 6 Idealne odzwierciedlenie w skanerze gwarantuje właściwą precyzję danych, a ekspansja gwarantuje ich utrzymanie. Produkty dodatkowe: KoEx-miernik szt. inkl. kontenery REF Dalsze informacje na str. 45 faks Prace wstępne 7

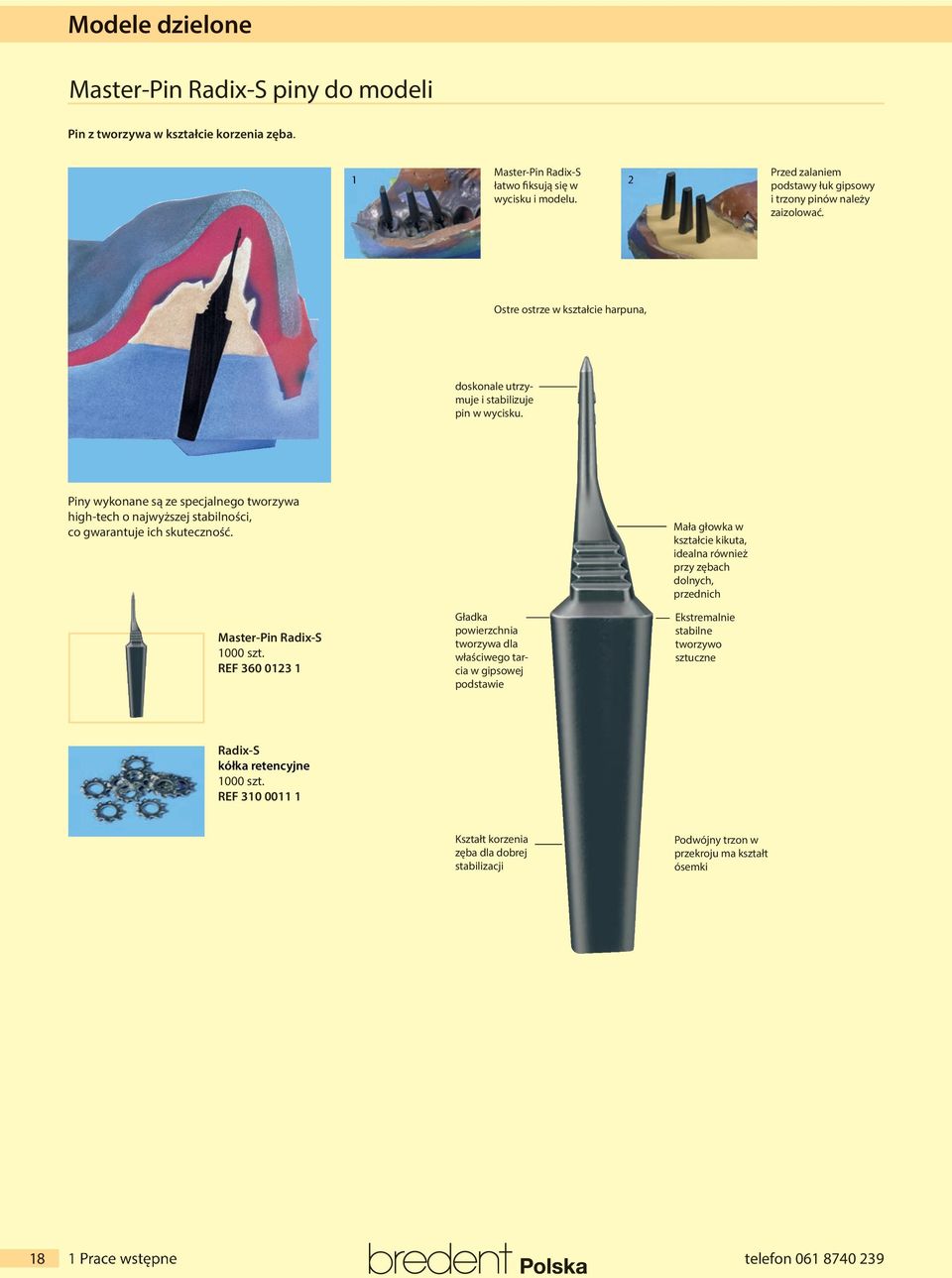

12 Modele dzielone Master-Pin Radix-S piny do modeli Pin z tworzywa w kształcie korzenia zęba. Master-Pin Radix-S łatwo ksują się w wycisku i modelu. Przed zalaniem podstawy łuk gipsowy i trzony pinów należy zaizolować. Ostre ostrze w kształcie harpuna, doskonale utrzymuje i stabilizuje pin w wycisku. Piny wykonane są ze specjalnego tworzywa high-tech o najwyższej stabilności, co gwarantuje ich skuteczność. Master-Pin Radix-S 000 szt. REF 60 0 Gładka powierzchnia tworzywa dla właściwego tarcia w gipsowej podstawie Mała głowka w kształcie kikuta, idealna również przy zębach dolnych, przednich Ekstremalnie stabilne tworzywo sztuczne Radix-S kółka retencyjne 000 szt. REF 0 00 Kształt korzenia zęba dla dobrej stabilizacji Podwójny trzon w przekroju ma kształt ósemki 8 Prace wstępne telefon

13 Modele dzielone Master-Pin Radix-K piny do model Precyzyjny, podwójny pin z tworzywa sztucznego. Zwiększona powierzchnia klejenia zapewnia lepszą stabilizację niż przy pinie metalowym, zapobiegając ewentualnej rotacji. Trzon pinu w kształcie korzenia zęba zapewnia właściwą retencję, stabilizację i prowadzenie w gipsowej podstawie modelu. Możliwe jest również stosowanie pinów Radix-K jako niewklejanych pinów prowadzących. Dzięki specjalnej formie korzenia zęba stosuje się tylko jeden pin na kikut gipsowy. Tylko jedno wiercenie i jeden pin na kikut Główka pinu o miewielkiej wysokości i tylko mm średnicy Master-Pin Radix-K 000 szt. REF 60 0 Powierzchnia klejenia na połączeniu pin łuk zębowy Wiertło Ø,0 mm mm wrzeciono REF 60 0 Trzon w kształcie korzenia zęba, dla optymalnej stabilitacji i retencji w podstawie modelu Zestaw: 50 Master-Pin Radix-K wiertło REF Superstabilne, ekstremalnie wytrzymałe tworzywo sztuczne Ekonomiczne rozwiązanie Master-Sep Specjalnie opracowany dla modeli składanych izolator gips-gips Master-Sep izolator do modeli dzielonych 00 ml REF Master-Sep dzięki swojej formule izoluje i wygładza powierzchnię gipsu. Łatwe i bezpieczne oddzielanie łuków zębowych od podstaw modeli. faks Prace wstępne 9

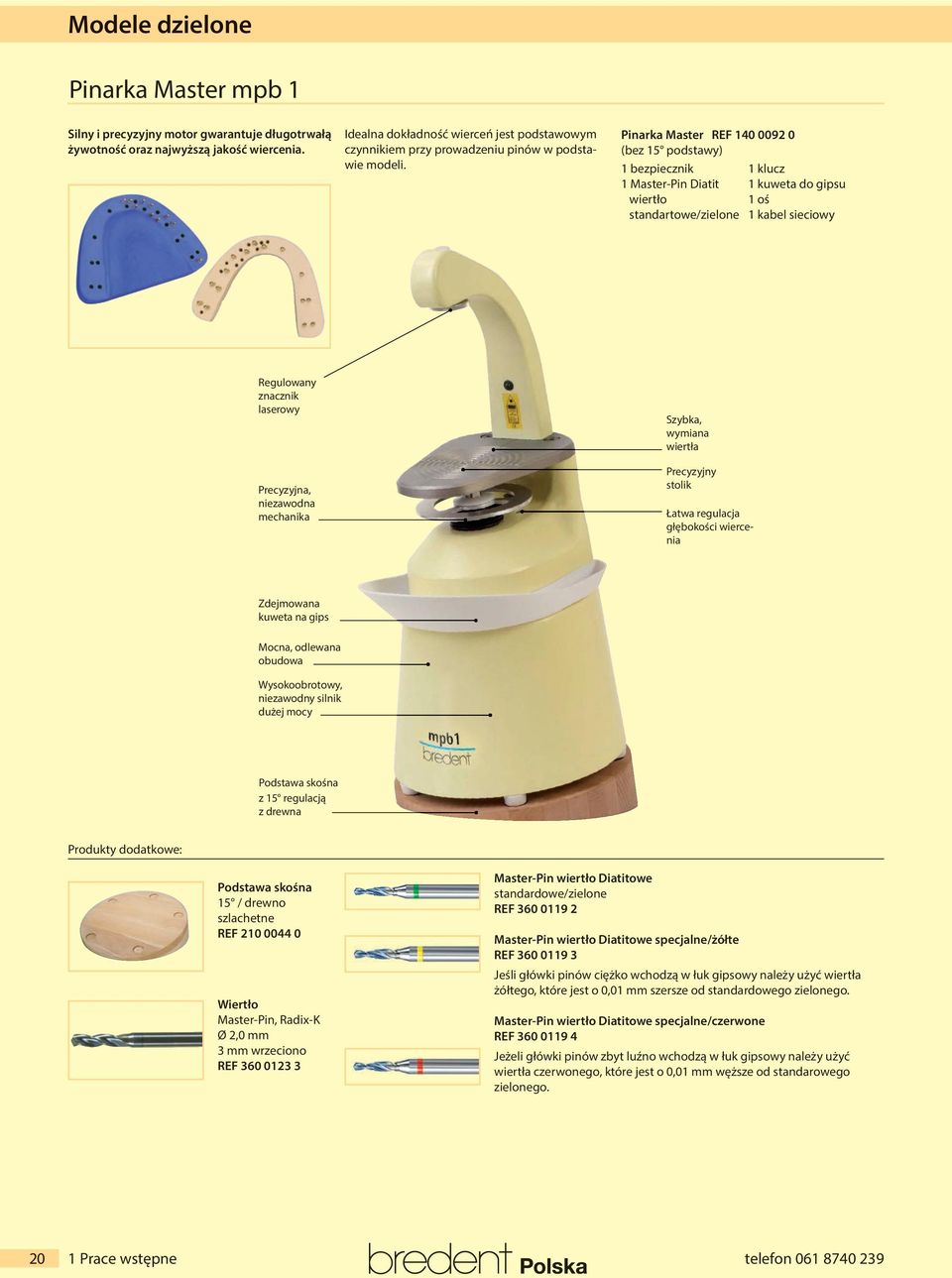

14 Modele dzielone Pinarka Master mpb Silny i precyzyjny motor gwarantuje długotrwałą żywotność oraz najwyższą jakość wiercenia. Idealna dokładność wierceń jest podstawowym czynnikiem przy prowadzeniu pinów w podstawie modeli. Pinarka Master REF (bez 5 podstawy) bezpiecznik Master-Pin Diatit wiertło standartowe/zielone klucz kuweta do gipsu oś kabel sieciowy Regulowany znacznik laserowy Precyzyjna, niezawodna mechanika Szybka, wymiana wiertła Precyzyjny stolik Łatwa regulacja głębokości wiercenia Zdejmowana kuweta na gips Mocna, odlewana obudowa Wysokoobrotowy, niezawodny silnik dużej mocy Podstawa skośna z 5 regulacją z drewna Produkty dodatkowe: Podstawa skośna 5 / drewno szlachetne REF Wiertło Master-Pin, Radix-K Ø,0 mm mm wrzeciono REF 60 0 Master-Pin wiertło Diatitowe standardowe/zielone REF Master-Pin wiertło Diatitowe specjalne/żółte REF Jeśli główki pinów ciężko wchodzą w łuk gipsowy należy użyć wiertła żółtego, które jest o 0,0 mm szersze od standardowego zielonego. Master-Pin wiertło Diatitowe specjalne/czerwone REF Jeżeli główki pinów zbyt luźno wchodzą w łuk gipsowy należy użyć wiertła czerwonego, które jest o 0,0 mm węższe od standarowego zielonego. 0 Prace wstępne telefon

15 Modele dzielone Pinarka Master mpb Średnica i ostrość Stabilnie zamocowany punktowego światła stolik dopasowany w laserowego może formie i wielkości do być indywidualnie kształtu łuku zębowego. regulowana, co pozwala precyzyjnie określać miejsca wierceń. Linie pomocnicze stolika pozwalają odpowiednio zpozycjonować łuk gipsowy na nim, dla precyzyjnego wykonania planowanych wierceń. 4 Rowki na pył gipsowy eliminują gromadzenie się gipsu pod łukiem, co mogłoby zmienić jego prostopadłość. 5 Dokładny kąt 90 zawarty pomiędzy wiertłem, a stolikiem pinarki gwarantuje precyzyjne ukierunkowanie wierceń. 6 Mocne trzymanie łuku gipsowego stabilizuje go dodatkowo podczas wchodzenia wiertła w gips. 7 Fachowy mechanizm Wymianę wiertła wykonuje się od zewnątrz, 8 trzymania wiertła dla 9 najwyższej precyzji bez konieczności wierceń. otwierania urządzenia. 0 Powstały pył gipsowy zostaje automatycznie odtransportowany i zmagazynowany w specjalnej plastikowej kuwecie. Kuweta z gipsem zostaje zdjęta i opróżniona, a mechanizmy pinarki pozostają czyste. Pefekcyjny model Kombinacja pinarki Master, systemów Master-Pin, Master-Split i gipsu Exakto-Rock S jest właściwą procedurą prowadzącą do wykonania modeli dzielonych najwyższej jakości, co gwarantuje należyte odzwierciedlenie pola protetycznego. faks Prace wstępne

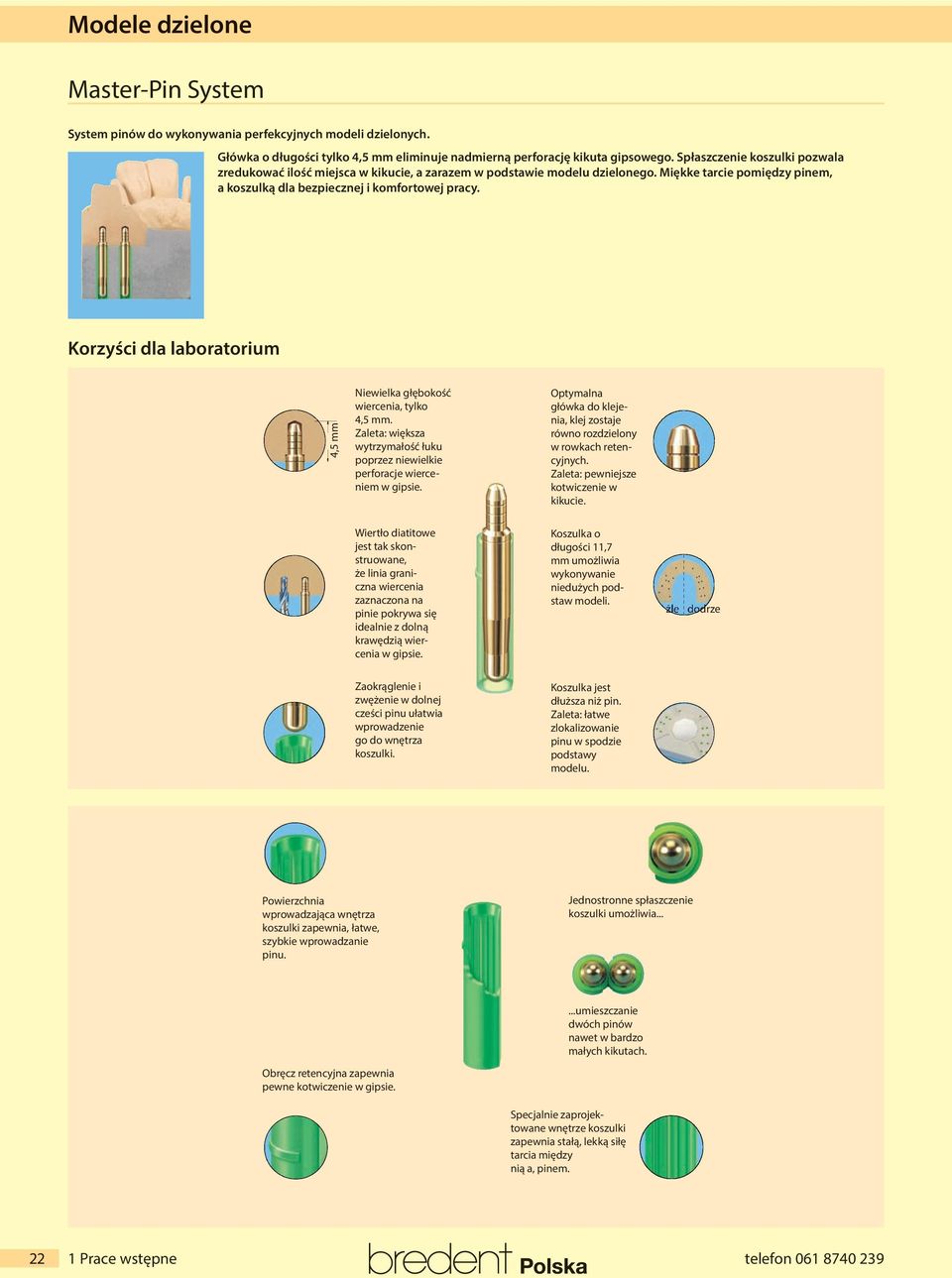

16 Modele dzielone Master-Pin System System pinów do wykonywania perfekcyjnych modeli dzielonych. Główka o długości tylko 4,5 mm eliminuje nadmierną perforację kikuta gipsowego. Spłaszczenie koszulki pozwala zredukować ilość miejsca w kikucie, a zarazem w podstawie modelu dzielonego. Miękke tarcie pomiędzy pinem, a koszulką dla bezpiecznej i komfortowej pracy. Korzyści dla laboratorium 4,5 mm Niewielka głębokość wiercenia, tylko 4,5 mm. Zaleta: większa wytrzymałość łuku poprzez niewielkie perforacje wierceniem w gipsie. Optymalna główka do klejenia, klej zostaje równo rozdzielony w rowkach retencyjnych. Zaleta: pewniejsze kotwiczenie w kikucie. Wiertło diatitowe jest tak skonstruowane, że linia graniczna wiercenia zaznaczona na pinie pokrywa się idealnie z dolną krawędzią wiercenia w gipsie. Koszulka o długości,7 mm umożliwia wykonywanie niedużych podstaw modeli. żle dodrze Zaokrąglenie i zwężenie w dolnej cześci pinu ułatwia wprowadzenie go do wnętrza koszulki. Koszulka jest dłuższa niż pin. Zaleta: łatwe zlokalizowanie pinu w spodzie podstawy modelu. Powierzchnia wprowadzająca wnętrza koszulki zapewnia, łatwe, szybkie wprowadzanie pinu. Jednostronne spłaszczenie koszulki umożliwia......umieszczanie dwóch pinów nawet w bardzo małych kikutach. Obręcz retencyjna zapewnia pewne kotwiczenie w gipsie. Specjalnie zaprojektowane wnętrze koszulki zapewnia stałą, lekką siłę tarcia między nią a, pinem. Prace wstępne telefon

17 Modele dzielone Master-Pin System Master-Pin System to precyzja i komfort pracy na codzień w każdym laboratorium. System będący klasą samą dla siebie. Precyzja i zalety, które docenili wiodący technicy dentystyczni i lekarze protetycy w wielu krajach. Master-Pin 000 szt. REF 60 P 5 Master-koszulka 000 szt. REF 60 H 5 Master-Sep 00 ml REF Zestaw: 40-części 00 Master-Pin 00 Master-koszulka wiertło diatitowe, standardowe, zielone box REF Zestaw: 000-części 000 Master-Pin 000 Master-koszulka REF Master - pin wiertło diatitowe standardowe/zielone mm śr. *,5/, szt. REF Master - pin wiertło diatitowe specjalne/żółte mm śr. *,5/, szt. REF Jeżeli Państwa Master-piny zbyt ciasno wchodzą w nawiercone otwory, zaleca się użycie specjalnego żółtego wiertła, o średnicy o 0,0 mm większej niż standardowe zielone wiertło. Zjawisko to jest uwarunkowane sposobem pracy Państwa pinarki. Master - pin wiertło diatitowe specjalne/czerwone mm śr. *,5/, szt. REF Jeżeli Państwa Master-piny zbyt lużno wchodzą w nawiercone otwory, zaleca się użycie specjalnego czerwonego wiertła, o średnicy 0,0 mm mniejszej niż standardowe zielone wiertło. Jest to uwarunkowane sposobem pracy Państwa pinarki. Dla dobrych rezultatów gips i wodę destylowaną należy precyzyjnie odmierzać.. Na odlany wycisk nałożyć folię celofanową, uzyskując właściwej grubości łuk gipsowy. Łuk delikatnie okroić i przeszlifować okrawarką do gipsu. faks Prace wstępne

18 Modele dzielone Master-Pin System 4 żle Odpowiednia wysokość łuku gipsowego jest bardzo ważna. 5 Okrojone powierzchnie można uszlachetnić 6 miałkim papierem ściernym. Frezem do gipsu H6 SH 60 opracowuje sie lekko stożkowo (6 ) suchy odlew gipsowy. dobrze 7 W pinarce wykonuje sie precyzyjne otwory 8 wiertłami Master-Pin. Wykonanie wierceń- po na kikut:. wiercenie - środek bruzdy. wiercenie ok. mm dojęzykowo Prawidłowe pozycje Czerwonym ołówkiem 9 0 wierceń gipsowym w zaznaczyć górną łuku zębowym. krawędż stożkowo obciętego modelu. Wklejanie pinów w precyzyjnie nawiercone otwory. Wklejanie pinów w precyzyjnie nawiercone otwory. Zarówno spód łuku, boki, jak i piny należy zaizolować izolatorem Master-Sep. 4 Koszulki nałożyć na piny i docisnąć je do gipsu. 5 Dzięki spłaszczeniom koszulki nożna zakładać nawet na bardzo blisko położone piny. 6 Koszulka jest dłuższa od trzonu pina o ok. 0,5 mm, dzięki czemu zawsze uzyskamy równy poziom łuku w podstawie, niezależnie od tego jak głęboko nawiercono i wklejono poszczególne piny. 7 Do odlewania podstawy zaleca się stosować foremki Master-Split System. 8 Łuk gipsowy poizolować i ustawić w foremce. 9 Gips na podstawy zalać do mm poniżej górnej krawędzi łuku (zaznaczonej czerwonym ołówkiem). 0 Po związaniu gipsową podstawę wypchnąć kciukami od spodu foremki. Uwolniona podstawa modelu zawiera zintegrowany Split- Cast, co eliminuje czas pracy potrzebny na dodatkową integrację modelu ze Split- Castem artykulatora. Jeśli istnieje potrzeba indywidualnego obcięcia modelu, płytkę Split-Castu należy na czas obcinania zdjąć. Podstwę modelu można okrawać na sucho lub mokro, 4 stosownie do potrzeb. 5 Bezproblemowe rozłożenie modelu dzięki właściwemu prowadzeniu pinami. 6 Po obcięciu i rozłożeniu modelu podstawę należy oczyścić miękką szczoteczką. 7 Zielone koszulki można łatwo optycznie odnależć w podstawie modelu. 8 Łuk zostaje rozcięty tarczą diamentową Gi ex-tr. 9 Właściwe położenie i prowadzenie kikutów w modelu. 0 Możliwe jestrównież wykonywanie niewklejanych, bocznych pinów stabilizacyjnych. Perfekcyjne i funkcjonalne modele znacznie podnoszą jakość i precyzję pracy technika.....stając się równocześnie wizytówką laboratorium. 4 Prace wstępne telefon

19 Modele dzielone System podstaw modeli Master-Split System, który udowodnił swoje praktyczne zalety i jest od lat liderem w Europie i obu Amerykach. Master-Pin System jest stosowany w CAD, implantoprotetyce, protetyce konwencjonalnej koron i mostów, pracach kombinowanych, szkieletach oraz protezach całkowitych. Korzyści z pracy systemem: oszczędność czasu pracy oszczędność gipsu wysoka precyzja długa żywotność systemu dobry stosunek ceny do korzyści poręczność mała wysokość foremki bezpieczeństwo wysoka estetyka Powstaje podstawa modelu gotowa do zaartykulowania. Do zalania podstawy wymagana jest stała, minimalna ilość gipsu. Brak nadmiarów gipsowych do obcinania. Idealnie dopasowana rozmiarem podstawa, gładkie powierzchnie gipsowe. Elementy składowe: płytki i foremki odporne na zużycie. Dzięki dużym oszczędnościom pracy i gipsu system szybko się zwraca. Szybkie i nieskomplikowane czynności podczas pracy. Możliwość wykonywania modeli niezabierających dużo miejsca. Pewne ustawienie modelu przy wkładaniu i wyjmowaniu go z artykulatora. Modele stają się rozpoznawalną wizytówką laboratorium. Strona dolna Powierzchnia retencyjna Spłaszczenie dla łatwego uwalniania Strona górna Łatwe zdejmowanie modelu z płytki Wytrzymały magnes Ta sama płytka dla wszystkich foremek Spłaszczenie dla łatwego uwalniania Gładkie, samoizolujące tworzywo dające gładkie spody modeli Podwyższony ośmiokąt oraz krzyżak warantują właściwą pozycję w artykulatorze faks Prace wstępne 5

20 Modele dzielone System podstaw modeli Master-Split Uniwersalny system modeli dla wielu dziedzin protetyki. Master-Split Model system składa się z trzech foremek o jednym split-cascie, ale różnych rozmiarach. Pozwala to zawsze wykonać model o właściwych parametrach. Master-Split foremka mała szt. REF K Master-Split foremka średnia szt. REF M Zestaw mały: płytki foremka, zielony krążki metalowe REF K Master-Split foremka duża szt. REF G Master-Split płytka 0 szt. REF Zestaw średni: płytki foremka, żółty krążki metalowe REF M Krążki metalowe 50 szt. REF Zestaw duży: płytki foremka, czerwony krążki metalowe REF G Przykłady zastosowania: Korony i mosty. Implantoprotetyka i prace kombinowane. Protezy szkieletowe i całkowite. Modele orientacyjne i naprawy. Wskazówka Po odlaniu podstawy modelu, należy jego dolną krawędż krzyżową - razy przetrzeć po drobnym papierze ściernym, w celu zabezpieczenia jej przed uszkodzeniem podczas stawiania modelu na biurku. Konserwacja Przed użyciem elementy systemu oczyścić z resztek gipsu. Foremki i płytki czyścić tylko bieżącą wodą i ewentualnie miękkim pędzelkiem. Tworzywo jest samoizolujące. W przypadku dłuższej przerwy w pracy (np. urlop) zakonserwować je silikonem w spray`u. 6 Prace wstępne telefon

21 Modele dzielone System podstaw modeli Master-Split Praca Obojętnie jakiej można dobrać wielkości jest łuk odpowiedni rozmiar zębowy wykonywanego foremki Master-Split. modelu, Zielona płytka Master- Split jest kompatybilna z każdym artykulatorem lub zwierakiem. Rozmiar foremki dobiera się wdłg. wielkości Wkładanie płytki do 4 5 foremki należy zacząć 6 łuku gipsowego. od dolnej krawędzi. Po zpozycjowaniu należy płytkę lekko docisnąć kciukami. Następnie sprawdzić Płytka dobrze przylega 7 czy gładko przylega. 8 jeśli tworzy rant 0, mm. 9 Metalowy krążek należy centralnie nałożyć na magnes. Kontrola dopasowania łuku stojącego na wgłębieniu w foremce Dzięki specjalnemu 0 pinach. powstaje w gipsie miejsce do podważenia nożykiem i łatwego zdjęcia płytki. np. Fluid- Rock. Po związaniu gipsu podstawę uwolnić wypychając ją kciukami. Otrzymujecie Państwo estetyczną podstawę modelu wraz ze zintegrowanym systemem do artykulacji lub zwierakowania. 4 Dzięki specjalnemu wgłębieniu w foremce powstaje w gipsie miejsce do podważenia nożykiem i łatwego zdjęcia płytki. 5 Przed ewentualnym docinaniem podstawy płytkę należy zdjąć. 6 Można używać Gotowy do pracy model 7 okrawania na dzielony. 8 mokro i sucho. Najwyższa estetyka zarówno okrojonego (lewy), jak i nieokrojonego (prawy) modelu. Test systemu Split-Cast Łatwe uwalnianie zaartykulowanego modelu. Rozwiązanie starego problemu Wyjęty z artykulatora model z gipsem artykulacyjnym, stoi pod dużym kątem, utrudniając pracę. 5 Model z indywidualną, płytką artykulacyjną. 7 gipsowe podstawy artykulacyjne stwarzają trudności podczas artykulowania. 4 System Master-Split eliminuje to niekorzystne 6 zjawisko. Model z Master-Split eliminuje tą dodatkową pracę. 8 Płytka Master-Split zajmuje o wiele mniej miejsca. faks Prace wstępne 7

22 Modele dzielone Fluid-Rock Znakomicie zapływający, super twardy gips IV klasy na podstawy modeli dzielonych. Błękitna farba dla najwyższej estetyki, najlepsze parametry ekspansji dla precyzyjnego utrzymania i prowadzenia pinów, to cechy właściwego gipsu na podstawy. Kolor niebieski: x kg REF 570 0FB5 5 x kg REF 570 0FB5 0 x kg REF 570 0FB5 0 Dane techniczne gipsu Fluid-Rock: Kolor niebieski Proporcje mieszania 00 g / 5 ml woda dest. Czas pracy ok. 6 min. przy 8 bis 0 C Czas wiązania ok. min. przy 8 bis 0 C Odporność na zgniatanie po h 48 N/mm² Odporność na zgniatanie po 4 h 55 N/mm² Ekspansja podczas < 0,06 % wiązania (po h brak dalszej ekspansji) Mieszanie w mieszadle ecovac: stopień Vakum, prędkość: 90 obr/min Fluid-Rock gips na Gips po wymieszaniu podstawy modeli wlewa się do podstawek należy mieszać z wodą destylowaną w proporcji 00g / 5ml. bez użycia wibratora. Właściwa zapływalność gipsu gwarantuje brak blaz w podstawach modeli. Niska ekspansja oraz znakomita penetracja przestrzeni pomiędzy pinami zachęca do stosowania tego gipsu ze wszystkimi systemami modeli dzielonych. Arti-Rock Precyzyjny gips artykulacyjny. Ekspansja 0,0% pozwala na precyzyjne przeniesienie zwarcia z jamy ustnej do artykulatora, bez podniesienia zwarcia. Dane techniczne gipsu Arti-Rock: Kolor biały: x 4 kg REF 570 0AR0 4 x 8 kg REF 570 0AR 8 Kolor Proporcje mieszania Czas pracy Czas wiązania (Vicatzeit) Odporność na zgniatanie po DIN Ekspansja biały 00 g / 40 ml wody destylowanej ca. min. 5 min. 7, MPa 0,0 % po 0 min. 0,0 % po 48 godz. Konsystencja Optymalny przedział ułatwiająca komfortową czasowy na pracę pracę pod czas gipsowania. pozwala na dokładne i czyste gipsowanie. Krótki czas wiązania po zagipsowaniu jest istotny dla użytkownika. 8 Prace wstępne telefon

23 Modele dzielone Strzykawka termiczna Szybkie i pewne klejenie każdego modelu. Po podgrzaniu wosk dokładnie i czysto aplikuje się na żądaną powierzchnię modelu. Po ogrzaniu metalowego czubka, pałeczkę woskową umieścić we wnętrzu strzykawki. Strzykawka termiczna szt. REF 0 0 Popychając kciukiem pałeczkę rozgrzewa się jej czoło, które uchodząc ze strzykawki pewnie skleja obiekty. Produkty dodatkowe: Paleczki klejące 50 g REF g REF Nóż do gipsu Długa klinga idealna do okrawania gipsu. Długotrwale ostra klinga do obcinania nadmiarów gipsowych. Specjalny element do łatwego uwalniania modeli z wycisków. 4 Koniec uformowany do łatwego otwierania kuwet gipsowy. Multifunkcjonalny i ergonomiczny. Długa klinga z nierdzewnej, utwardzanej stali. Stabilny, ergonomiczny gryf Uchwyt dla prawo i leworęcznych Specjalistyczne kształty ostrza i innych elementów pracujących. Nóż do gipsu szt. REF Specjalny element do pukania kuwetę i gips.. Dentaclean płyn do gipsu / Dentaclean płyn do gipsu Speed Gruntowne czyszczenie i dezynfekowanie protez z resztek gipsu. Małe ułatwienia w codziennej pracy. Dostępny jako standard i speed. Szybkie i dokładne usuwanie twardych resztek gipsu z porowatych powierzchni misek. Dentaclean płyn do gipsu 000 ml REF ml REF Dentaclean płyn do gipsu Speed 000 ml REF ml REF Szybkie usuwanie gipsu (5 min. w kąpieli ultradźwiękowej) nie wpływa na kolor i gładkość powierzchni akryli. faks Prace wstępne 9

24 Modele dzielone Gi ex-tr Szybkie i precyzyjne rozcinanie modeli gipsowych. Dzięki segmentowemu obustronnie diamentowanemu ostrzu ta stabilna tarcza ze specjalnej utwardzonej stali szybko i dokładnie rozcina modele gipsowe. W tarczy znajdują się otwory odprowadzające pył gipsowy, umożliwiające kontrolę optyczną procesu cięcia. Giflex-TR to stabilne bardzo wytrzymałe tarcze do separowania modeli z najtwardszych gipsów i tworzyw sztucznych w wielkościach. śr. 5 mm, bardzo mała: niskie łuki, piny bez igły śr. 0 mm, mała: do trudnodostępnych miejsc śr. 7 mm, średnia: wysokie łuki, piny bez igły śr. 45 mm, duża: wysokie łuki, piny z igłą S D Gi ex-tr Tarcze obustronnie diamentowane, zamontowane Średnica mandryli: Standard:,5 mm Standard:,5 mm Standard:,5 mm Standard:,5 mm REF ISO-nr Średnica (D): 5 mm 0 mm 7 mm 45 mm Długość (L): 0, mm 0, mm 0, mm 0, mm Obroty przy pracy: obr./min obr./min obr./min obr./min. Gi ex-tr Gi ex-tr Master x-tray Specjalna tarcza do tworzyw sztucznych. Tarcza Gi ex-tr Master x-tray REF 40 00M 5 Tarcza Gi ex-tr Master x-tray posiada większe ziarna diamentowe, pozwala to na większe chłodzenie podczas cięcia i nie zaciąganie się tworzyw pomiędzy diamentami. 0 Prace wstępne telefon

25 Modele dzielone Frezy do gipsu Szybkie formowanie i wygładzanie modeli. Szlif tylni stabilizuje i zabezpiecza twardą krawędź ostrza zęba frezu przed odpryskami, co powoduje trzykrotne zwiększenie skuteczności przy obrotowym skrawaniu materiału obrabianego, równoczesnie dając gładź opracowywanej powierzchni. Frezy utwardzone szt. REF H6 SH 60 Frezy utwardzone szt. REF H6 GH 60 Duże ostrza szybko zbierają materiał gipsowy. Kształt frezu ułatwia formowanie kikutów, a ostrze wygładza szlifowane powierzchnie. Właściwe wykonywanie granic preparacji w gipsach i tworzywach sztucznych Rapidy mikrofrezy szt. REF H00 NH Specjalne ostrze wykonuje gładkie i precyzyjne szlifowanie okolicy przyszyjkowej. Frez do preparacji szt. REF H6 GH 0 Owalnie zakończony, cylindryczny kształt skutecznie raderuje i wyraźnie zaznacza granicę preparacji. Litebloc UV Światłoutwardzalne tworzywo do blokowania podcieni i luk w kikutach gipsowych. Gwintowana strzykawka zapewnia oszczędne dozowanie. Wysoka plastyczność powoduje szczelne wypełnianie podcieni. Litebloc UV g REF Po utwardzeniu światłem lampy polimeryzacyjnej można pracować ze wszystkimi lakierami. Blokowanie podcieni Specjalny wosk do blokowania podcieni i luk w kikutach gipsowych. Wosk znakomicie łączy się z gipsem, szczelnie wypełniając podcienie, luki i pęcherze. Dzięki wysokiej stabilności i adhezyjności łatwo kryje się lakierami dystansyjnymi. Wosk posiada bardzo wysoką temperaturę topnienia, która zabezpiecza jego stabilność podczas wykonywania czapeczek z wosku na maczanki.. Wosk do podcieni biały 5 g REF Wysoka temperatura topnienia gwarantuje stabilność wosku podczas wykonywania czapeczek w piecykach elektrycznych. faks Prace wstępne

26 Modele dzielone Lakiery światłoutwardzalne Do utwardzania i wygładzania powierzchni. 5 różnych kolorów dających kontrast z każdym woskiem modelowym. Szeroka gama kolorów do różnych barw gipsów. Lakiery można nanosić kilkukrotnie, zwiększając tym dystans na kikucie. Odpowiednie nasycenie koloru pozwala ocenić grubość warstwy lakieru na kikucie. Lakiery światłoutwardzalne: Czerwony, 0 ml REF Żółty, 0 ml REF Zielony, 0 ml REF Niebieski, 0 ml REF Przeźroczsty, 0 ml REF Produkty dodatkowe: Wąski pędzelek umożliwia oszczędne pokrycie kikutów cienką warstwą lakieru. Lakiery światłoutwardzalne cechują bardzo twarde, wytrzymałe, nie ścierające się na krawędziach powierzchnie. 5 Lakiery są półprzezierne, co umożliwia kontrolę grubości warstwy. Powtórne malowanie zmniejsza przezierność. Przezroczysty lakier właściwie utwardza granice preparacji. Uchwwyt skośny szt. REF 0 04 Uchwwyt prosty szt. REF Pędzelki 00 szt. REF 0 04 Tekturki 0 szt. REF Lakiery światłoutwardzalne kryjące Dla jeszcze lepszej kontroli warstwy dystansyjnej. Dostępne w trzech barwach. Stabilny kolor możliwia równomierne pokrycie kikutów. Głęboka polimeryzacja światłem, czyni wiązanie lakieru z gipsem bardzo silnym, a powierzchnię kikuta bardzo odporną. Kikuty można czyścić parownicą. Lakiery dają równą i wytrzymałą powłokę na kikutach gipsowych. Lakiery dystansyjne UV kryjące: Czerwony, 0 ml REF Zielony, 0 ml REF Niebieski, 0 ml REF Prace wstępne telefon

27 Modele dzielone diephos dentine Odporny lakier światłoutwardzalny do prac pełnoceramicznych. diephos dentine dotychczasowy lakier Estetyka ułatwiająca modelowanie: szybkie nanoszenie wytrzymała powierzchnia wysoka estetyka odporna na czyszczenie parą pod ciśnieniem Lakier nakłada się dwuetapowo: najpierw naniesć cięnką warstwę i naświetlić 90 sek., następnie drugą warstwę kryjącą i również utwardzać światłem 90 sek. Grubość pojedyńczej warstwy wynosi μm i może być zwielokrotniana, aż do uzyskania pożądanej wartości. Każda warstwa musi być oddzielnie polimeryzowana diephos dentine, 0 ml REF diephos dentine można bezproblemowo 4 izolować i dalej modelować woskiem. Dzięki diephos dentine kolor zęba lub licówki pełnoceramicznej nie jest przekłamany przez barwę kikuta gipsowego. Lakiery szybkoschnące Złoty, srebrny, srebrnoniebieski i niebieski. Lakiery dają się łatwo nakładać pędzelkiem i szybko schną. Lakiery dające warstwę ok. 5 μm. Każde następne pokrycie zwielokrotnia tę wartość. Lakiery utwardzają i zabezpieczają powierzchnię kikutów, a niebieski jest dodatkowo precyzyjną kalką artykulacyjną. Lakier złoty 0 ml REF Lakier srebrny 0 ml REF Lakier błękitny mikro 0 ml REF Rozpuszczalnik do lak. złotego i srebrnego 0 ml REF Rozcieńczalnik do lakierów niebieskich 0 ml REF Lakiery złoty i srebrny dają warstwę grubości0 µm, a błękitny 5 µm. Lakiery zawierają pyłki metali, które uniemożliwiają ich ścieranie. Lakier niebieski 0 ml REF Rozcieńczalnik do lakierów niebieskich 0 ml REF Lakier łączy w sobie dwa zastosowania. Lakier zawiera kalkę artykulacyjną, która 4 wyrażnie zaznacza punkty tarcia. Cechuje go gładka powierzchnia, co odzwierciedla się na wewnętrznych ścianach odlanych koron. Pozwala to na szybkie, precyzyjne dopasowanie koron. faks Prace wstępne

28 Modele dzielone Płyn do wygładzania i utwardzania gipsu Odporne na uszkodzenia i gładkie kikuty to gwarancja precyzji modeli gipsowych. Płyn do utw. gipsu 0 ml REF ml REF Klamry szkieletów uszkadzają gipsowe modele przy zakładaniu i zdejmowaniu odlewów, co zniekształca precyzję ich dopasowania. Na utwardzonych modelach klamry gładko przeskakują na powierzchnie klamrowe, nie uszkadzając zębów gipsowych. Oba preparaty dają grubość warstwy tylko µm. Płyn do utwardzania i wygładzania gipsu 4 twardnieje po min. Preparat wygładza gips dając warstwę 5 µ, więc można nim pokrywać również granice preparacji. 4 Prace wstępne telefon

29 Modele robocze Krawędź obrzeża protezy Woskowy pro l określa i zabezpiecza właściwy przebieg rynienki obrzeża protezy w gipsie. Specjalistyczne materiały i techniki wykonywania precyzyjnych i trwałych modeli roboczych gwarantyją ich stałą jakość i redukują czas ich wykonania. Kikuty z tworzyw Stabilne kikuty z tworzywa Pi-Ku-Plast oraz pinów retencyjnych dla prac kombinowanych. Mieszanie właściwej jakości Homogenne mieszanie jest podstawą dla uzyskania właściwych parametrów ekspansji gipsu na modele! 4 Materiały na modele Exakto-Rock S z minimalną ekspansją 0,08 % po godzinach od związania modelu. Gips na podstawy z kompatybilnym parametrem ekspansji i znakomitą zapływalnością.. 5 Split-Cast-System Foremka do modeli Split-Cast profesjonalizuje wykonanie i wygląd modelu zapewniając jego precyzyjny montaż w artykulatorze. 6 Kontrola paraametrów Urządzenie KoEx umożliwia kontrolę ekspansji gipsu i innych materiałów używanych w laboratorium w celu zachowania właściwych standardów technicznych. Polecane materiały: Wosk na obrzeża wycisków str 6 Piny retencyjne str 6 Pi-Ku-Plast HP6 żywica do modelowania str 7 Mieszadło próżniowe ecovac str 8 Exakto-Rock S str 8 Exakto-Form str 9 Master-Split podstawki do modeli str 40 faks Prace wstępne 5

30 Modele robocze Wosk na obrzeża wycisków Dla właściwego przebiegu obrzeża protezy. Gotowy, właściwie przygotowany wycisk na łyżce indywidualnej. Gładkie i dokładne krawędzie obrzeży modeli i głębokość rynienki gwarantują dobre utrzymanie protez. Wosk jest lekko klejący i elastyczny, co znacząco ułatwia pracę i skraca jej czas. Wosk na obrzeża wycisków 75 g REF Piny retencyjne Z gotowymi retencjami dla pewnego utrzymania w podstawie gipsowej. Piny do stosowania z tworzywami na kikuty koron. Piny retencyjne 00 szt. REF szt. REF Przewidziane również dla modeli do frezowania. 6 Prace wstępne telefon

31 Modele robocze Pi-Ku-Plast / Pi-Ku-Plast HP 6 Precyzyjne i odporne kikuty w krótkim czasie. Wewnętrzne ścianki koron pokryć cienką błonką wosku mazistego. Delikatnie zamoczyć pędzelek w monomerze, a następnie małe porcje polimeru nasączonego monomerem nanieść do koron. Pi-Ku-Plast HP 6 szybko wiąże, pin należy umieścić w koronie i chwilę przytrzymać. 4 Piny powinny mieć retęcje dla gipsu. Tworzywo do modelowania i wypalania oraz klejenia wosku o rewelacyjnie niskim skurczu polimeryzacyjnym wynoszącym tylko 0,06 %. 5 Plastikowe kikuty gwarantują bezpieczną 6 pracę. Tworzywo zachowuje swoją stabilność i niezmienność podczas długotrwałych frezowań. Zestaw Pi-Ku-Plast: Pojemniki pędzel A+B uchwyt pędzla 00 ml Cleaner 00 ml Monomer 85 g Polimer niebieski REF żółty REF pomarańczowy REF czerwony REF transparentny REF Zestaw Pi-Ku-Plast HP 6: Pojemniki niebieski REF pędzel A+B żółty REF uchwyt pędzla pomarańczowy REF ml Cleaner czerwony REF ml Monomer transparentny REF g Polimer Opakowania uzupełniające: Opakowania uzupełniające: 00 ml Cleaner REF g Polimer REF ml Monomer niebieski REF żółty REF pomarańczowy REF czerwony REF transparentny REF Opakowania uzupełniające: Zbiornik Cleaner, 8 ml REF Zbiornik Monomer, 8 ml REF Zbiornik Polimer, 8 ml REF Pędzel A z uchwytem, szt. REF Pędzel B z uchwytem, szt. REF ml Cleaner REF g Polimer REF ml Monomer niebieski REF żółty REF pomarańczowy REF czerwony REF transparentny REF Opakowania uzupełniające Zbiornik Cleaner, 8 ml REF Zbiornik Monomer, 8 ml REF Zbiornik Polimer, 8 ml REF Pędzel A z uchwytem, szt. REF Pędzel B z uchwytem, szt. REF Zestaw mały Pi-Ku-Plast: 0 ml Cleaner REF stopka-silikon, czerwony 0 ml Monomer czerwony pędzel B i uchwyt pędzla g Polimer Pi-Ku-Plast Trennlack 0 ml REF faks Prace wstępne 7

32 Modele robocze Mieszadło próżniowe ecovac ecovac Regulowana próżnia (5 mbar, 00 mbar) oraz kierunek i prędkość mieszania są warunkiem niezbędnym do uzyskania optymalnych parametrów homogenności i ekspansji materiałów na modele i pireścienie. ecovac (0 V) REF (bez pojemnika i statywu) przewód elektryczny ltr zapasowy szablon do mocowania na ścianie 4 śruby i dyble do mocowania Produkty dodatkowe: Statyw; szt. REF ecovac spirala i kubek mieszający Specjalnie opracowane spirale o dystansie tylko mm od ścianek stożkowego metalowego kubka powodują, że gips i masa nie osadzają się na jego ściankach, tylko w całości są właściwe wymieszanie. Dalsze informacje na str. 6. Exakto-Rock S Exakto-Rock S jest wolnym od formaldehydów syntetycznym, supertwardym gipsem IV klasy o nadzwyczajnych parametrach ekspansji i zapływalności. Ekspansja po godzinach od związania wynosi tylko 0,08%. Exakto-Rock S jest gipsem do skanowania o najwyższych parametrach odbićia światła: eliminacja formaldechydów dla najwyższej biozgodności syntetyczne składniki dla stale powtarzalnej jakości parametrów polepszona zapływalnosć dla precyzji i komfortu pracy specjalne pigmenty dla najlepszego odbicia światła w CAD Ekspansje gipsów różnych producentów: % 0,8 0,6 0,4 0, 0,0 0,08 0,06 0,04 0,0 0 0 Min. 40 Min. 0 Min. 50 Min. 60 Min. 70 Min. 80 Min. 90 Min. 00 Min. 0 Min. 0 Min. 6 godz. godz. 4 godz. Gips S Gips A Gips F Gips W Gips P Exakto- Rock S Dalsze informacje na str.7. Właściwie dobrany czas wiązania gipsu umożliwia odlanie kilku wycisków z jednego mieszania. Konsystencja gipsu Exakto-Rock S utrzymuje dobrą stabilność na łyżce i właściwy sposób zapływania na wibratorze. Praca jest łatwa i czysta. Bardzo mała ekspansja gipsu (< 0,08 %) umożliwia wykonanie modeli o identycznych parametrach, jak pole protetyczne pacjenta. To gwarantuje idealne dopasowanie protez. 8 Prace wstępne telefon

33 Modele robocze Exakto-Form Ekstremalnie precyzyjne i wytrzymałe tworzywo sztuczne na modele robocze. A-komponent żółty x 50 g REF A-komponent szary x 50 g REF A-komponent kość słoniowa x 50 g REF A-komponent niebieski x 50 g REF Proszę przeczytać instrukcję użytkowania! A-komponent oliwkowy x 50 g REF B-komponent x 50 g REF Zestaw 40 g: 6 x 0 g A żółty 6 x 0 g B REF Zestaw 600 g: 6 x 50 g A żółty 6 x 50 g B REF Produkty dodatkowe: Strzykawka 0 ml, 50 szt. REF x 0 g A kość słoniowa 6 x 0 g B REF x 50 g A kość słoniowa 6 x 50 g B REF x 0 g A oliwkowy 6 x 0 g B REF x 50 g A oliwkowy 6 x 50 g B REF x 50 g A szary 6 x 50 g B REF Mieszadlo 50 mm lang, 00 szt. REF Exakto-Form izolator 5 ml REF x 50 g A kość słoniowa 6 x 50 g B REF Kubek 0 ml, 00 szt. REF Przy wyciskowych masach Oba komponenty na bazie polireutanów oddzielnie, solidnie należy wycisk spryskać wymieszać. specjalnym izolarorem Następnie zlać je do jednego naczynia. Wspólne mieszanie komponentów trwa ok. 0 sek., aż do uzyskania jednolitej barwy. 4 Dwie puszki (00g) wystarczają na - kompletne łuki zębowe. 5 Model wiąże 0 min., a po 90 min. można go obrabiać frezem do gipsu. 6 Przed odlaniem gipsowej podstawy łuk z tworzywa zaizolować. 7 Exakto-Form cechuje wysoka wyrazistość i wytrzymałość krawędzi, brak porowatości i pęcherzy. 8 Modele można rozcinać piłkami i tarczami. 9 Przy wykonywaniu drobnych obiektów (np. kikutów) komponenty odmierzać strzykawką po ok. ml każdego z komponentów. 0 Oba składniki dokładnie wymieszać w silikonowym kieliszku. UWAGA: w strzykawkach mogą one spoczywać do 5 dni. Exakto-Form cieńkim strumieniem płynnie wlać do wycisku. Końcowo utwardzone tworzywo można swobodnie szlifować i polerować. faks Prace wstępne 9

34 Modele robocze System podstaw modeli Master-Split Uniwersalny system podstaw modeli do zastosowania we wszystkich działach techniki dentystycznej. Kompatybilność systemu jest funkcją jego ekonomiki w zużyciu gipsu oraz czasu pracy w laboratorium. Stosowany do klasycznych prac całkowitych, częściowych, stałych i w implantoprotetyce. Zalety: oszczędność czasu pracy oszczędność gipsu wysoka precyzja długa żywotność systemu dobry stosunek ceny do korzyści poręczność mała wysokość foremki bezpieczeństwo wysoka estetyka Powstaje podstawa modelu gotowa do zaartykulowania. Do zalania podstawy wymagana jest stała, minimalna ilość gipsu. Brak nadmiarów gipsowych do obcinania. Idealnie dopasowana rozmiarem podstawa, gładkie powierzchnie gipsowe. Elementy składowe: płytki i foremki odporne na zużycie. Dzięki dużym oszczędnościom pracy i gipsu system szybko się zwraca. Szybkie i nieskomplikowane czynności podczas pracy. Możliwość wykonywania modeli niezabierających dużo miejsca. Pewne ustawienie modelu przy wkładaniu i wyjmowaniu go z artykulatora. Modele stają się rozpoznawalną wizytówką laboratorium. Strona dolna Strona górna Spłaszczenie dla łatwego uwalniania Łatwe zdejmowanie modelu z płytki Wytrzymały magnes Powierzchnia retencyjna Ta sama płytka dla wszystkich foremek Spłaszczenie dla łatwego uwalniania Gładkie, samoizolujące tworzywo dające gładkie spody modeli Podwyższony ośmiokąt oraz krzyżak warantują właściwą pozycję w artykulatorze Przykłady zastosowania: Korony i mosty. Implantoprotetyka i prace kombinowane. Protezy szkieletowe i całkowite. Modele orientacyjne i naprawy. Dalsze informacje na str Prace wstępne telefon
