1 Ładowacze czołowe FL FL C FL E

2 Ładowacze czołowe CLAAS. Wszystko pod kontrolą. FL / FL C / FL E Od klasycznych zastosowań w rolnictwie i leśnictwie aż do zastosowań specjalnych w technice komunalnej ładowaczom czołowym stawiane są różnorodne wyzwania. Dzięki ponad 18 modelom w trzech seriach ładowacze czołowe CLAAS gwarantują gotowość na wszystko i znacznie rozszerzają możliwość zastosowania w ciągnikach o mocy od 45 do 300 KM. Ładowacze oferują ponadto wysoki komfort pracy, wyjątkową trwałość i bezpieczeństwo. Liczne przemyślane rozwiązania skracają czasy przeglądów ciągnika, wymianę narzędzi oraz dołączanie i odłączanie ładowacza do minimum. Pozostaje więcej czasu na efektywnie wykonane prace załadunkowe. 2 3

3 FL / FL C / FL E. Spis treści Oferta 6 Ładowacze czołowe i ciągniki 8 Obsługa 10 Wymiana narzędzi 12 FITLOCK, MACH 14 Jakość, komfort, bezpieczeństwo 16 FL E w szczegółach 18 FL C w szczegółach 20 FL w szczegółach 22 Narzędzia 28 CLAAS Service & Parts 36 Zalety 38 Dane techniczne

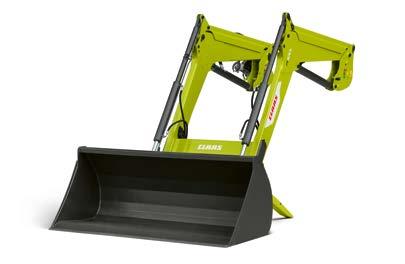

4 NOWOŚĆ Odpowiedni dla każdego. Oferta NOWOŚĆ: FL E. Po prostu dobry. NOWOŚĆ: FL C. Po prostu więcej. FL Po prostu wszystko. FL E FL C FL Dla ciągników o mocy od 45 do 120 KM Dla ciągników o mocy od 45 do 180 KM Dla ciągników o mocy od 60 do 300 KM Mechaniczne prowadzenie równoległe Zintegrowane mechaniczne prowadzenie równoległe Hydrauliczne prowadzenie równoległe Warianty obsługi ELECTROPILOT ELECTROPILOT ELECTROPILOT TECHPILOT TECHPILOT TECHPILOT FLEXPILOT FLEXPILOT FLEXPILOT PROPILOT PROPILOT PROPILOT Ładowacz czołowy: montaż i demontaż FITLOCK: szybszy montaż i demontaż ładowacza czołowego FITLOCK: szybszy montaż i demontaż ładowacza czołowego FITLOCK: szybszy montaż i demontaż ładowacza czołowego MACH: łatwiejsze podłączanie wszystkich przewodów elektrycznych i hydraulicznych MACH: łatwiejsze podłączanie wszystkich przewodów elektrycznych i hydraulicznych MACH: łatwiejsze podłączanie wszystkich przewodów elektrycznych i hydraulicznych Składane wsporniki Składane wsporniki Składane wsporniki Narzędzie: montaż i demontaż Trzecia funkcja hydrauliczna dla narzędzi Trzecia i czwarta funkcja hydrauliczna dla narzędzi Trzecia i czwarta funkcja hydrauliczna dla narzędzi MACH 2: szybkozłącze do przyłączy hydraulicznych narzędzi MACH 2: szybkozłącze do przyłączy hydraulicznych narzędzi MACH 2: szybkozłącze do przyłączy hydraulicznych narzędzi do ładowacza czołowego do ładowacza czołowego do ładowacza czołowego Mechaniczna, automatyczna blokada narzędzi Mechaniczna, automatyczna blokada narzędzi Mechaniczna, automatyczna blokada narzędzi FASTLOCK: hydrauliczna blokada i odblokowanie narzędzi FASTLOCK: hydrauliczna blokada i odblokowanie narzędzi SPEEDLINK: hydrauliczna blokada i odblokowanie narzędzi oraz automatyczne sprzęganie i odsprzęganie wszystkich przyłączy hydraulicznych i elektrycznych Komfort i bezpieczeństwo Amortyzacja wstrząsów SHOCK ELIMINATOR Amortyzacja wstrząsów SHOCK ELIMINATOR Amortyzacja wstrząsów SHOCK ELIMINATOR Zawór bezpieczeństwa Zawór bezpieczeństwa Zawór bezpieczeństwa ACS: automatyczny powrót narzędzia do pozycji wyjściowej SCS: inteligentna synchronizacja nachylenia narzędzi roboczych z trzecią funkcją 6 7

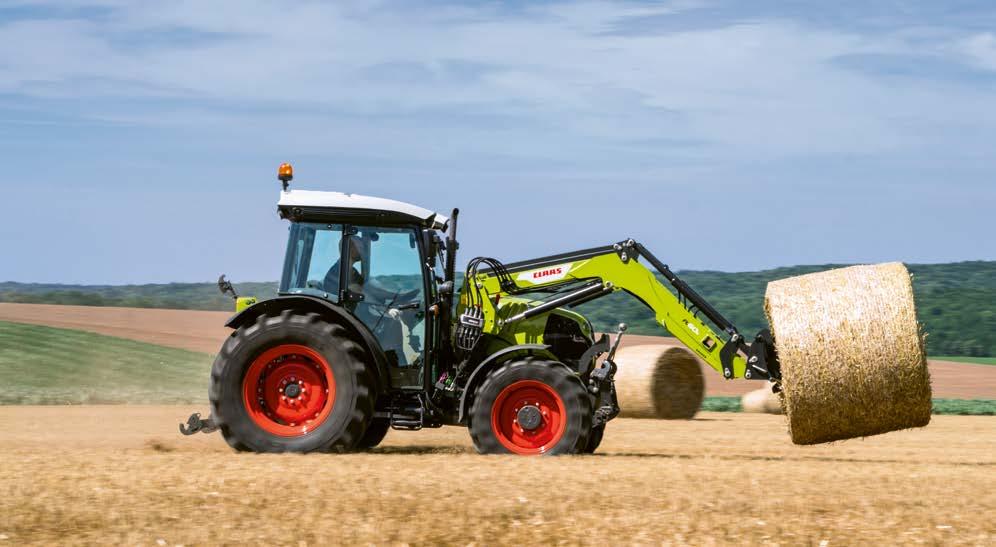

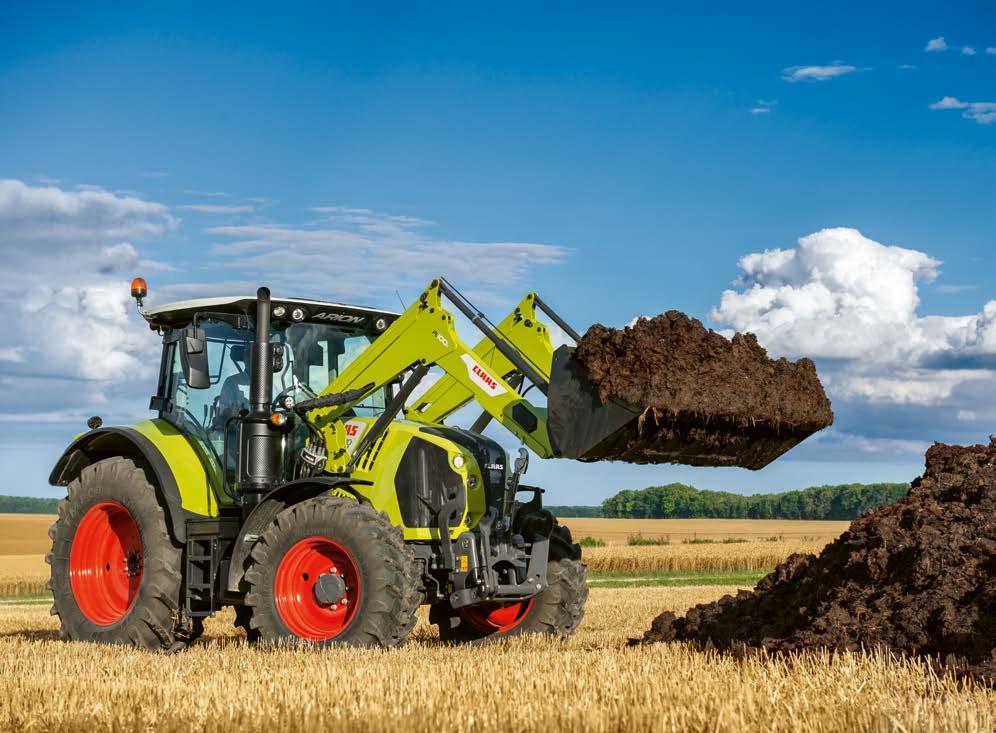

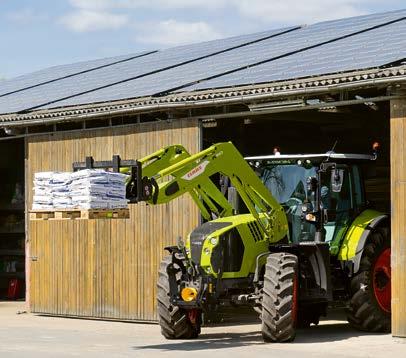

5 Niepokonany duet. Ładowacze czołowe i ciągniki Perfekcyjnie zintegrowany ładowacz czołowy. Konsole ładowaczy czołowych zbudowano specjalnie do ciągników CLAAS. Przenoszą obciążenia mechaniczne na całą ramę. Idealne dopasowanie gwarantuje dobry dostęp do wszystkich punktów konserwacji i nie ogranicza zwrotności ciągnika. Pracują wydajnie i oszczędzają mnóstwo cennego czasu. Nie ma znaczenia, czy ładowacz czołowy jest zamontowany fabrycznie, czy założony później. Wraz z ciągnikiem tworzy doskonałą jednostkę roboczą i zwiększa wszechstronność ciągników CLAAS w zakresie mocy od 45 do 300 KM. Dobra widoczność. Dzięki dużemu szklanemu dachowi typu FOPS (Falling Object Protective Structure) ciągniki CLAAS są optymalnie dostosowane do bezpiecznej pracy z ładowaczem czołowym. Operator ma swobodny widok na ładunek w całym zakresie pracy i jest dobrze chroniony przed spadającymi materiałami. Ładowacze czołowe i ciągniki CLAAS. Korzystać z wszechstronności. Ładowacze czołowe CLAAS są idealnie dostosowane do współdziałania z ciągnikami, doskonale wypełniając codzienne zadania w rolnictwie lub leśnictwie przeładowując obornik, baloty słomy i kiszonki, podając pasze i ładując przyczepy. W połączeniu ze zwrotnością, mocą hydrauliki i wydajnością ciągników CLAAS otrzymują Państwo wydajny zestaw do najcięższych zadań. Sam wydajny ładowacz czołowy nie wystarczy. Dlatego CLAAS oferuje szeroką paletę ponad 60 narzędzi do wszelkich prac. Czy to materiały sypkie, palety, obornik, baloty słomy, czy kiszonki: wszystko można przemieszczać bezpiecznie i precyzyjnie. Wszystkie narzędzia zbudowano do profesjonalnej pracy. Wyróżniają je wysoka wydajność i duża stabilność. 8 9

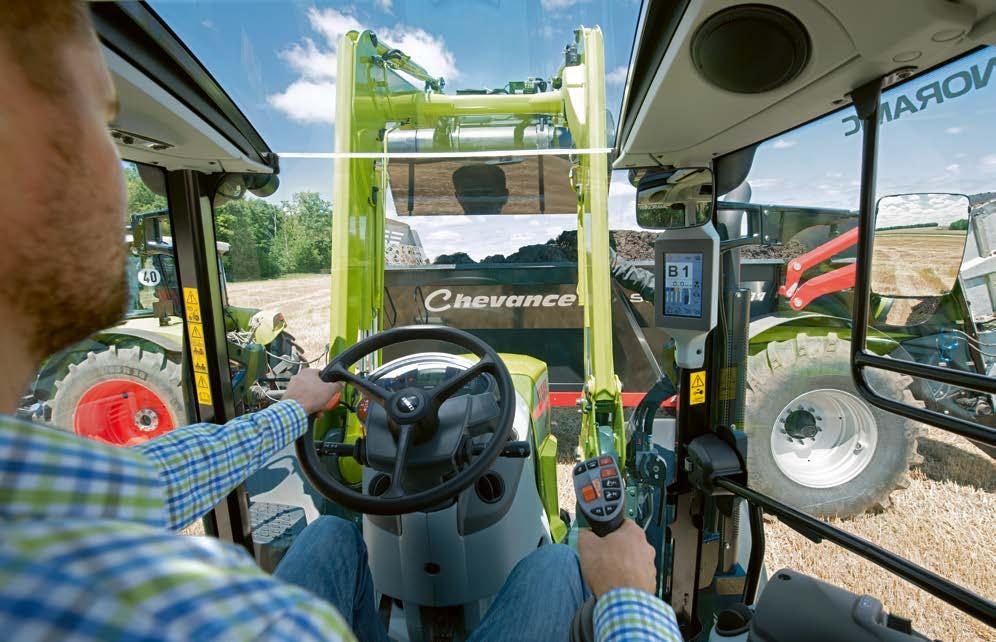

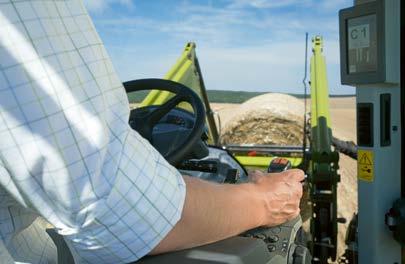

6 Dowodzi operator. Obsługa ELECTROPILOT (AXION 800, ARION 600/500 i ELIOS). Ciągniki AXION 800, ARION 600/500 i ELIOS są na życzenie nabywcy fabrycznie wyposażone w ELECTROPILOT. Ten zintegrowany z podłokietnikiem fotela lub prawą konsolą joystick steruje wszystkimi funkcjami ładowacza. Robi wrażenie ergonomią i komfortem obsługi. ELECTROPILOT (ARION 400). FLEXPILOT (wszystkie modele). Joystick w ARION 400 znajduje się w prawym podłokietniku. Obok obsługi ładowacza czołowego można tu równocześnie sterować przekładnią QUADRISHIFT/HEXASHIFT. Nie trzeba zmieniać uchwytu przy zmianie biegów i wykonywaniu funkcji ładowacza czołowego, co stanowi istotną zaletę obsługi. Wraz z ergonomicznym kształtem i precyzją działania znakomicie sprawdza się w każdej pracy z ładowaczem czołowym. Przez hydraulicznie sterowany zawór obsługowy FLEXPILOT oferuje najwyższy komfort i precyzję pracy. W celu oszczędzania nie ma konieczności korzystania z hydrauliki podczas opuszczania, ramiona ładowacza opuszczają się siłą grawitacji. Jeśli to konieczne, można w każdej chwili załączyć sterowanie dwukierunkowe poprzez przesunięcie dźwigni FLEXPILOT. TECHPILOT (wszystkie modele). Także do ciągników poniżej 100 KM CLAAS oferuje znakomitą obsługę elektrohydrauliczną dołączonych ładowaczy czołowych, pozwalającą na bardzo dokładne wykonywanie ruchów ładowacza oraz intensywną pracę. PROPILOT (wszystkie modele). PROPILOT jest wielofunkcyjną dźwignią sterowania przez cięgna Bowdena zbudowaną do współdziałania z ładowaczem czołowym, znakomicie sprawdzającą się w pracy. Funkcja dźwigni obsługowej. ELECTROPILOT (AXION 800, ARION 600/500) ELECTROPILOT (ARION 400) ELECTROPILOT (ELIOS) TECHPILOT (wszystkie modele) FLEXPILOT (ARION 400) FLEXPILOT (wszystkie modele) PROPILOT (wszystkie modele) Dźwignia krzyżowa do obsługi ramion ładowacza Regulowana wielkość przepływu Trzecia i czwarta funkcja FASTLOCK i SPEEDLINK Wybór kierunku jazdy Wyłączanie joysticka ELECTROPILOT (AXION 800 i ARION 600/500) ELECTROPILOT (ARION 400) FLEXPILOT (wszystkie modele) PROPILOT (wszystkie modele) Dostępne Niedostępne 10 11

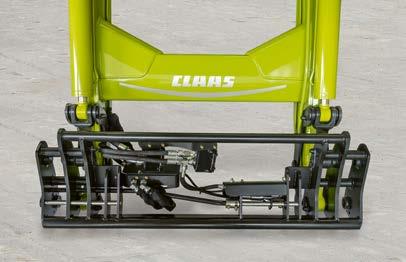

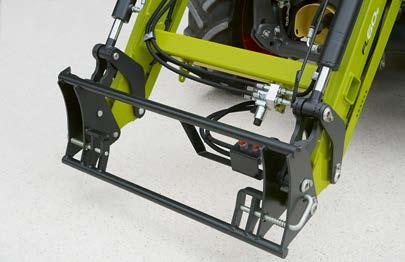

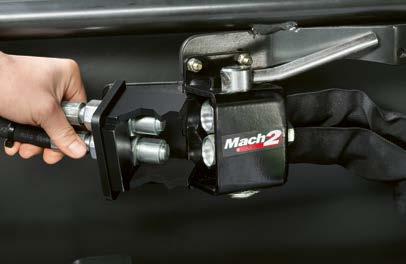

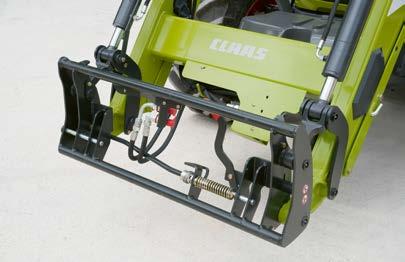

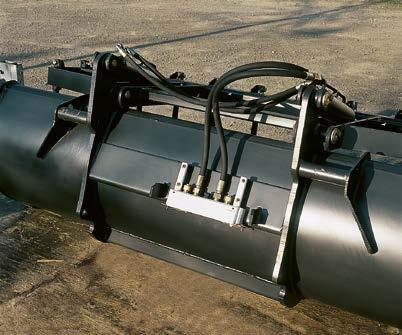

7 Wymiana narzędzi przez obrót dłoni. Wymiana narzędzi MACH 2. Jednym uchwytem do ramy narzędziowej ładowacza dołącza się przewody hydrauliczne będące pod ciśnieniem. Wyeliminowano możliwość pomyłki w dołączaniu. Uszczelnienie złączy sprawia, że wycieki oleju należą już do przeszłości. FASTLOCK. FASTLOCK pozwala na wygodne zablokowanie i odblokowanie narzędzia z fotela operatora. FL E FL C FL MA Euro MA / Euro Euro / SMS Szybka i komfortowa wymiana. Mechaniczne zablokowanie narzędzi. Ładowacze czołowe oferują różne ramy szybkiej wymiany Wszystkie ramy szybkiej wymiany są seryjnie wyposażone narzędzi (MA, Euro, MA/Euro, Euro/SMS). Pozwala to w automatyczne ryglowanie mechaniczne. Proste przechylenie dostosować się do różnych standardów, zależnie od rodzaju po raz pierwszy narzędzia powoduje, że zatrzaskują się narzędzi, ich producenta i kraju. Tym samym można dalej sworznie zabezpieczające. wykorzystywać posiadane narzędzia razem z nowym ładowaczem czołowym. Specjalny kształt zmniejsza podczas pracy zapotrzebowanie siły, a jednocześnie optymalizuje kąty nabierania i wysypu. Blokada i odblokowanie Mechanicznie z automatyczną blokadą System dwudźwigniowy System jednodźwigniowy System jednodźwigniowy Hydrauliczna blokada FASTLOCK System mocowania EURO MA MA / EURO EURO / SMS Trzecia funkcja Czwarta funkcja Szybkozłącze MACH 2 dla trzeciej i/lub czwartej funkcji Dostępne Niedostępne Dzięki FASTLOCK wystarczy naciśnięcie przycisku, aby zablokować narzędzia

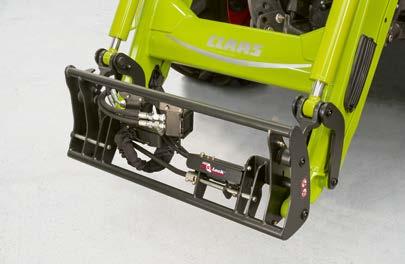

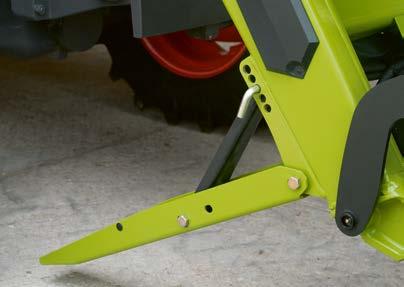

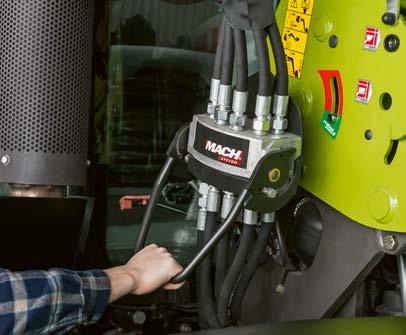

8 Rekordowo szybka gotowość do działania. FITLOCK / MACH MACH tylko jeden uchwyt. Systemem wielozłącza MACH, czyli wszystkie przewody hydrauliczne i elektryczne w jednym złączu, można dołączać również pod ciśnieniem. Wystarczy założyć wielozłącze na konsolę ciągnika, nacisnąć uchwyt i wszystko jest przyłączone. Szczelne złącza hydrauliki zawsze są suche i czyste. Zanieczyszczenie złączy lub pomyłka w dołączaniu przewodów to już przeszłość. FITLOCK wygodne dołączanie i odłączanie. Wysiada się tylko raz. Dzięki kombinacji FITLOCK i MACH przy dołączaniu ładowacza operator musi wyjść z ciągnika tylko raz. Podjeżdża ciągnikiem pod ramiona ładowacza. Gdy system FITLOCK zostanie wstępnie zaryglowany, operator wychodzi, dołącza wielozłącze i chowa wsporniki. Dołączanie załatwione! System FITLOCK pozwala na łatwe dołączanie i odłączanie ładowacza bez konieczności używania narzędzi. Proces mocowania ładowacza czołowego staje się dziecinnie prosty. FITLOCK pozwala na bezpieczne, szybkie łączenie w każdej sytuacji, także na nierównym podłożu. Wstępne ryglowanie zabezpiecza złącze, zanim ładowacz FL i FL C zostanie całkowicie zablokowany. Seria FL E posiada uproszczony FITLOCK z jednostopniowym, ręcznym systemem ryglującym. Dzięki wskaźnikowi ryglowania dokładnie widać z kabiny, czy ramiona ładowacza czołowego są prawidłowo zamocowane. Odłączanie jest tak samo proste i szybkie. Wsporniki składają się pod słupkiem i dzięki temu nie ograniczają widoczności ładowacza czołowego. FITLOCK na FL i FL C. Wjazd Rygiel wstępny Zaryglowanie 14 15

9 Komfort, bezpieczeństwo i jakość nawet w najmniejszym detalu. Jakość / Komfort / Bezpieczeństwo Duża pojemność. Dzięki dużemu kątowi nabierania na wysokości podłoża wynoszącemu 47 i 52 narzędzie osiąga wysoką pojemność ładunkową przede wszystkim dla materiałów sypkich. Dodatkowo maksymalny kąt nabierania zwiększa się o 10% w modelach FL i FL C od wysokości 1,2 m. W ten sposób jeszcze lepiej unika się strat materiału. Jakość i wytrzymałość. Specjalna budowa ładowacza czołowego daje w każdych warunkach bardzo dużą stabilność i świetną widoczność. Wszystkie punkty obrotu są smarowane i wzmocnione przez spawane, wymienne tuleje zwiększające żywotność. SHOCK ELIMINATOR. Zawór bezpieczeństwa. Solidna konsola. SHOCK ELIMINATOR akumulator wypełniony azotem absorbuje uderzenia i chroni ciągnik, operatora oraz ładowacz czołowy przed wstrząsami. Wynik to mniej zmęczenia, większa koncentracja i wyższa efektywność przez cały dzień. Do specjalnych zastosowań można po prostu wyłączyć SHOCK ELIMINATOR. Przez opcjonalne zabezpieczenie siłowników podnoszenia i przechylania, zawory bezpieczeństwa dbają o bezpieczne przebywanie na platformie roboczej 1. Zawór zostaje zwolniony, gdy na przewód działa aktywne ciśnienie. Przy przerwaniu ciśnienia zawór zamyka się automatycznie i zapobiega niekontrolowanym ruchom ładowacza. Konsola ładowacza czołowego równomiernie przenosi wszelkie obciążenia na cały ciągnik. Masa rozkłada się na pełną długość ciągnika. Z łatwością i pewnością można wykonywać również wymagające, ciężkie prace. 1 Przy pracy ładowacza czołowego z platformą roboczą należy uwzględniać przepisy obowiązujące w kraju użytkowania. Chronione smarowniki. Zbiornik z azotem w SHOCK ELIMINATOR znakomicie minimalizuje wstrząsy, uderzenia, drgania i wibracje. Dzięki elektrycznemu przełączaniu w serii FL i FL C zawory zabezpieczające połączono z tłumieniem wstrząsów SHOCK ELIMINATOR. Wszystkie smarowniki są zintegrowane w sworzniach i nie wystają poza profil ładowacza czołowego. Są optymalnie chronione i łatwo dostępne. Wszystkie sworznie są zamontowane z zabezpieczeniem obrotu i przy standardowej średnicy 40 mm zapewniają największe możliwe bezpieczeństwo przy każdym obciążeniu

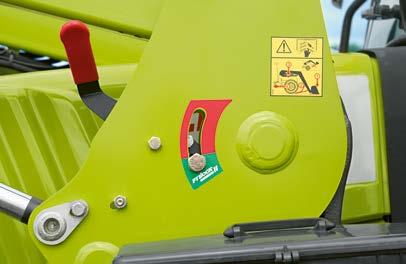

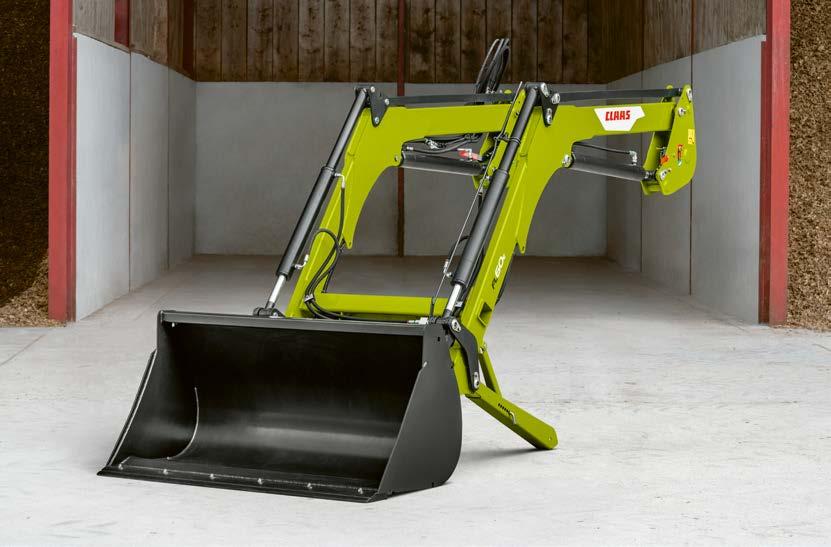

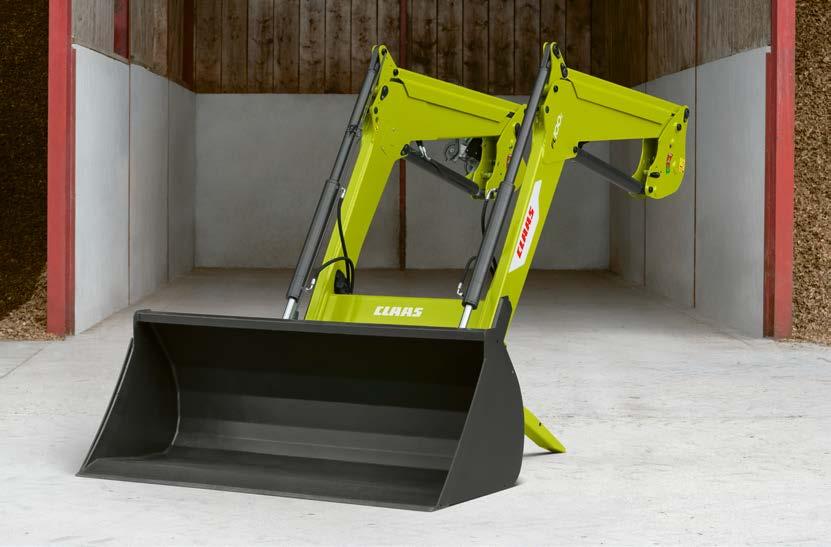

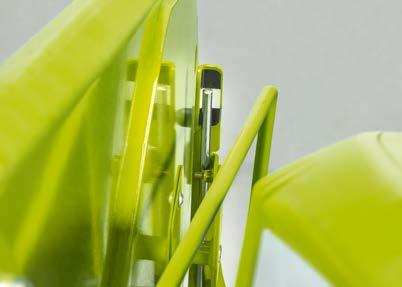

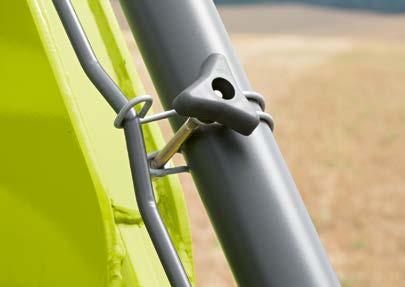

10 NOWOŚĆ FL E. Po prostu dobry. FL E w szczegółach Pewne połączenie dzięki FITLOCK. Automatyczna blokada narzędzia. System FITLOCK umożliwia łatwy montaż i demontaż bez użycia narzędzi. Seria FL E jest wyposażona w uproszczony FITLOCK z jednostopniowym, ręcznym systemem blokującym. Dzięki wskaźnikowi ryglowania dokładnie widać, czy wahacz ładowacza czołowego został zatrzaśnięty. Rozłączanie jest równie szybkie i łatwe. W przypadku seryjnego, mechanicznego ryglowania sworzeń zabezpieczający automatycznie zatrzaskuje się przy przechylaniu narzędzia. Odblokowanie następuje prosto za pomocą dwóch dźwigni po obu stronach ramy szybkiej wymiany. Łatwy załadunek. Ładowacz czołowy FL E to idealna maszyna o prostej, ale solidnej budowie i dużej mocy. Dla ciągników o mocy od 45 do 120 KM Mechaniczne prowadzenie równoległe Przewody hydrauliczne zintegrowane pod słupkiem FITLOCK z manualną blokadą i odblokowaniem Trzecia funkcja hydrauliczna dla narzędzi MACH 2 do podłączenia trzeciej funkcji Mechaniczna, automatyczna blokada narzędzi Składane wsporniki Precyzyjny wskaźnik nachylenia. Łatwo składane. Bezpieczny montaż. Dobrze widoczny wskaźnik nachylenia informuje o kącie nachylenia narzędzia w stosunku do podłoża. Operator może ustawić dokładną pozycję narzędzia podczas opuszczania. Oznaczenie pozycji można szybko i bez dodatkowej pomocy dopasować do narzędzi i rodzaju pracy. Zmiana położenia sworznia wystarczy, aby łatwo złożyć i rozłożyć wsporniki. Różne otwory umożliwiają szybkie dopasowanie wysokości wspornika, również na nierównym podłożu. Ułożenie przewodu hydraulicznego pod słupkiem chroni przed uszkodzeniami i nie ogranicza widoczności narzędzi

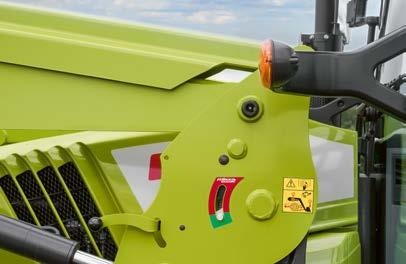

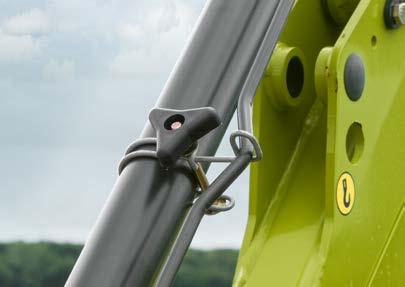

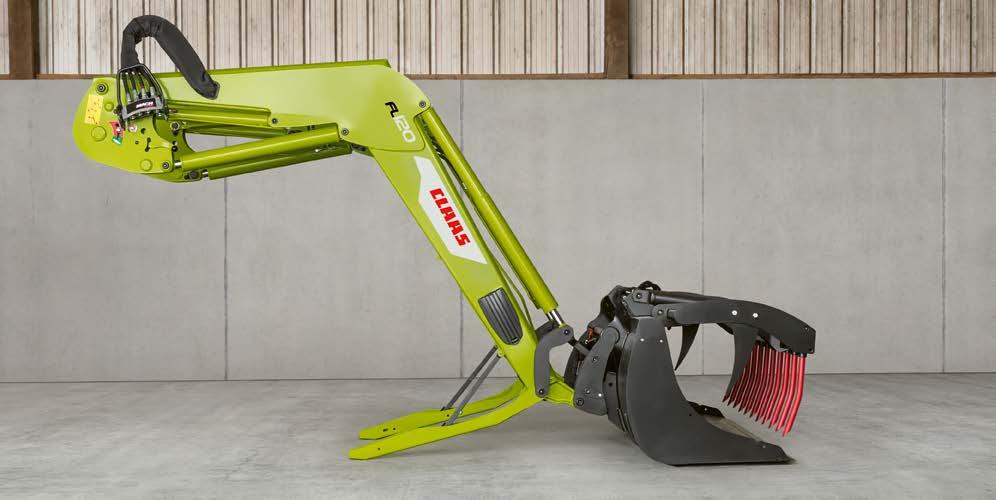

11 NOWOŚĆ FL C. Po prostu więcej. FL C w szczegółach Pewne połączenie dzięki FITLOCK. Automatyczna blokada narzędzia. System FITLOCK umożliwia łatwy montaż i demontaż bez użycia narzędzi. Ryglowanie wstępne zabezpiecza połączenie przed kompletnym zablokowaniem ładowacza. Dzięki wskaźnikowi ryglowania dokładnie widać, czy sworzeń ładowacza czołowego został zatrzaśnięty. Rozłączanie go jest równie szybkie i łatwe. W przypadku seryjnego, mechanicznego ryglowania sworzeń zabezpieczający automatycznie zatrzaskuje się przy przechylaniu narzędzia. Odblokowanie następuje prosto za pomocą dwóch dźwigni po obu stronach ramy szybkiej wymiany. FASTLOCK (opcja) umożliwia komfortowe blokowanie i odblokowywanie z fotela operatora. Większy komfort. Stworzony do intensywnej pracy model FL C przekonuje zgrabną stylistyką i wspaniałą widocznością obszaru roboczego. Dla ciągników o mocy od 45 do 180 KM Zintegrowane mechaniczne prowadzenie równoległe Przewody hydrauliczne zintegrowane w słupku FITLOCK z automatyczną blokadą i odblokowaniem Trzecia i czwarta funkcja hydrauliczna dla narzędzi MACH 2 do podłączenia trzeciej i czwartej funkcji Mechaniczna, automatyczna blokada narzędzi lub hydrauliczna blokada i odblokowanie FASTLOCK Składane wsporniki Precyzyjny wskaźnik nachylenia. Dobrze widoczny wskaźnik nachylenia informuje o kącie nachylenia narzędzia w stosunku do podłoża. Operator może ustawić dokładną pozycję narzędzia podczas opuszczania. Oznaczenie pozycji można szybko i bez dodatkowej pomocy dopasować do narzędzi i rodzaju pracy. Łatwo składane. Zmiana położenia sworznia wystarczy, aby łatwo złożyć i rozłożyć wsporniki. Różne otwory umożliwiają szybkie dopasowanie wysokości wspornika, również na nierównym podłożu. Bezpieczny montaż. Ułożenie przewodu hydraulicznego pod słupkiem chroni przed uszkodzeniami i nie ogranicza widoczności narzędzi

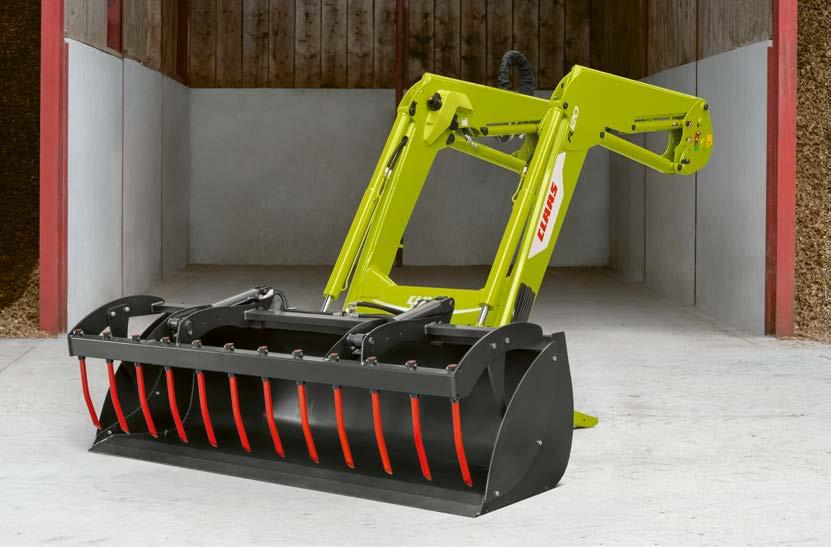

12 FL Po prostu wszystko. FL w szczegółach Pewne połączenie dzięki FITLOCK. Automatyczna blokada narzędzia. System FITLOCK umożliwia łatwy montaż i demontaż bez użycia narzędzi. Ryglowanie wstępne zabezpiecza połączenie przed kompletnym zablokowaniem ładowacza. Dzięki wskaźnikowi ryglowania dokładnie widać, czy sworzeń ładowacza czołowego został zatrzaśnięty. Rozłączanie go jest równie szybkie i łatwe. W przypadku seryjnego, mechanicznego ryglowania sworzeń zabezpieczający automatycznie zatrzaskuje się przy przechylaniu narzędzia. Odblokowanie następuje prosto za pomocą dwóch dźwigni po obu stronach ramy szybkiej wymiany. FASTLOCK (opcja) umożliwia komfortowe blokowanie i odblokowywanie z fotela operatora. Wyżej, dokładniej i szybciej. Odkryj inteligentne rozwiązania w ładowaczu czołowym FL. Dla ciągników o mocy od 60 do 300 KM Hydrauliczne prowadzenie równoległe Przewody hydrauliczne zintegrowane w słupku FITLOCK: z automatyczną blokadą i odblokowaniem Trzecia i czwarta funkcja hydrauliczna dla narzędzi MACH 2 do podłączenia trzeciej i czwartej funkcji Mechaniczna, automatyczna blokada narzędzi lub hydrauliczna blokada i odblokowanie FASTLOCK Składane wsporniki Dostępne są dodatkowe opcje zapewniające większą produktywność i komfort: ACS, SCS i SPEEDLINK Precyzyjny wskaźnik nachylenia. Dobrze widoczny wskaźnik nachylenia informuje o kącie nachylenia narzędzia w stosunku do podłoża. Operator może ustawić dokładną pozycję narzędzia podczas opuszczania. Oznaczenie pozycji można szybko i bez dodatkowej pomocy dopasować do narzędzi i rodzaju pracy. Łatwo składane. Przy odstawianiu ładowacza wsporniki zatrzaskują się automatycznie we właściwej pozycji. Dołączanie i odłączanie ładowacza czołowego następuje dzięki temu szybciej i bez użycia narzędzi. Bezpieczny montaż. Ułożenie przewodu hydraulicznego pod słupkiem chroni przed uszkodzeniami i nie ogranicza widoczności narzędzi

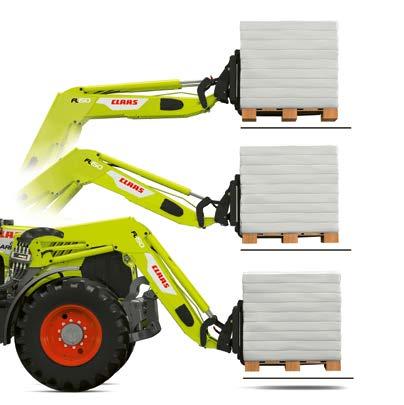

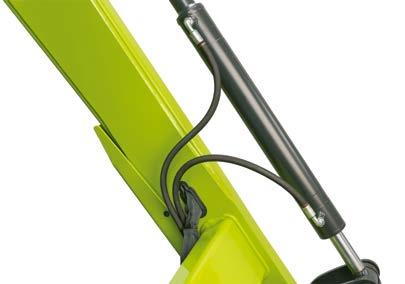

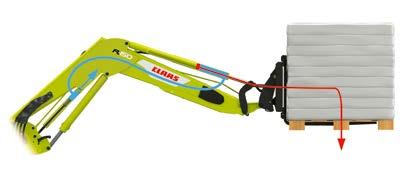

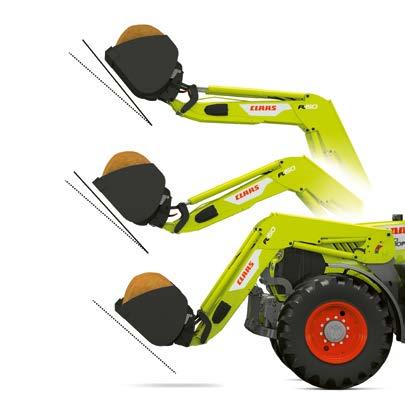

13 Precyzja jest wszystkim. FL w szczegółach Zawsze z optymalnym kątem. Aby dla każdego z narzędzi ustalić najlepsze kąty robocze, siłowniki prowadzenia równoległego dysponują dwoma możliwościami: Hydrauliczne prowadzenie równoległe PCH. 1 pozycja palety. 2 pozycja łyżki. Serię ładowaczy czołowych FL wyposażono w hydrauliczne prowadzenie równoległe PCH, precyzyjnie i automatycznie utrzymujące kąty narzędzi. Idealna dla palet i balotów, gdyż kąt narzędzia nie zmienia się. Odpowiednia do wszelkich materiałów sypkich, gdzie łyżka jest lekko przechylana do tyłu. Skutecznie zapobiega to utracie ładunku. Dwa siłowniki hydrauliczne pod ramionami wyrównują zmiany kątów wywoływane ruchami ładowacza. Jego idealna pozycja gwarantuje niczym niezakłócony widok na ładowacz czołowy. Udźwig wyższy o 35%. Przez stałe połączenie z siłownikami wywracania, PCH wzmacnia udźwig o 35% bez dodatkowego zapotrzebowania energii. Masa napełnionego narzędzia tworzy ciśnienie w siłownikach wywracania, przenoszone na siłowniki PCH i wspomagające podnoszenie. 1 Pozycja palety 2 Pozycja łyżki 24 25

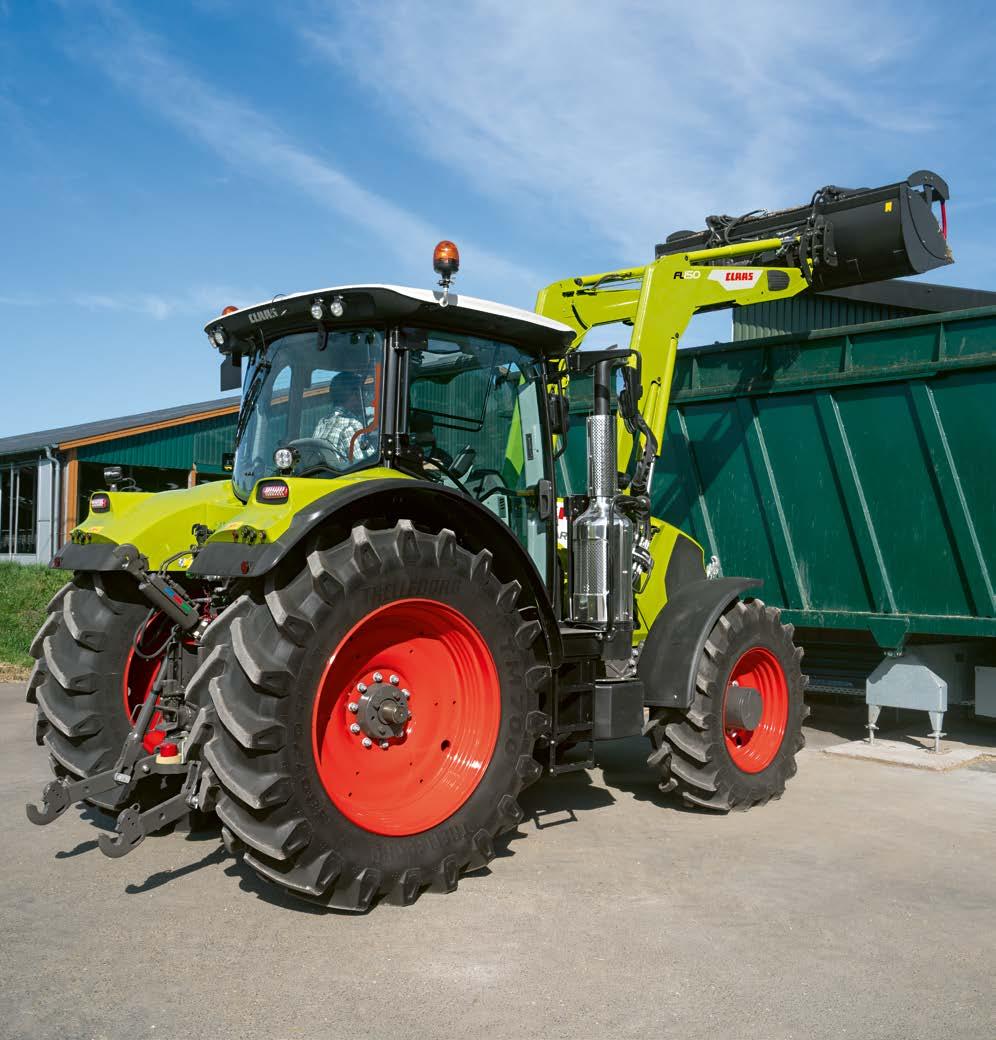

14 Wszystko w ruchu. FL w szczegółach ACS komfortowe pozycjonowanie narzędzi. Po naciśnięciu przycisku Active Control System (ACS) automatycznie ustawia narzędzie z powrotem w pozycji wyjściowej. Zapewnia to efektywną i komfortową pracę, przede wszystkim przy długotrwałych i powtarzających się przeładunkach. SCS uruchamianie dwóch funkcji. Dzięki Synchro Control System (SCS) można przeładowywać większe ilości materiału. Do napełniania i opróżniania operator musi obsługiwać jednocześnie nachylenie narzędzia i trzecią funkcję. Dzięki inteligentnej synchronizacji tych dwóch ruchów przez SCS wystarczy tylko nacisnąć przycisk. Chwytak zamknie się podczas nachylania, a otworzy podczas wychylania. Produktywność rośnie. SPEEDLINK. Dodatkowo automatyczne połączenie wszystkich przyłączy hydraulicznych i elektrycznych z systemem hydraulicznego ryglowania następuje z kabiny za pomocą SPEEDLINK 1 podczas łączenia i rozłączania narzędzi. Bezpośrednio po rozłączeniu przyłącza są absolutnie szczelnie zabezpieczone przed zabrudzeniami. 1 SPEEDLINK jest dostępny wyłącznie z ramą szybkiej wymiany MA

15 Przekształć swój ciągnik CLAAS w maszynę uniwersalną. Narzędzia Ładowacze czołowe CLAAS mają do dyspozycji szerokie spektrum narzędzi roboczych. Wszystkie serie, oparte na praktycznym doświadczeniu profesjonalnych użytkowników, zostały znakomicie dostosowane do pracy rolników

16 Potężne narzędzia. Narzędzia Łyżka do ziemi, BT przykręcane zęby lub krawędź ścieralna Łyżka 4 w 1, BQU 1 BT 130 II 450 l BT 150 II 515 l BT 180 II 625 l BT 200 II 695 l BT 225 II 780 l BQU l BQU l BQU l Łyżka uniwersalna, BR Bez zębów Łyżka wysokiego rozładunku, BRDS 1 Zaprojektowana do wysokich przyczep (1,1 m pow. maks. wys. ładowacza) BR l BR l BR l BR l BRDS l BRDS l BRDS l Łyżka uniwersalna, BR U Bez zębów Łyżka do kiszonki, BCA 1 Łyżka wyposażona w zęby stałe, szczypce lub frez BR 150 U 625 l BR 180 U 750 l BR 200 U 840 l BR 225 U 945 l Masa (kg) Szer. (mm) BCA l Łyżka objętościowa, BC H Bez zębów Podbieracz do kamieni, BP BC 180 H 1300 l BC 200 H 1450 l BC 220 H 1600 l BC 250 H 1825 l BP l BP l BP l BP l Konieczna trzecia funkcja 30 31

17 Potężne narzędzia. Narzędzia Łyżka do rzepy i ziemniaków, BB BB l BB l Widły do nawozu, BF U niekompatybilne z chwytakiem Liczba zębów BF 120 U BF 140 U BF 160 U BF 180 U Łyżka wielofunkcyjna, BMS 1 Łączone widły do obornika, CG 1 BMS 120 M 560 l BMS 135 M 625 l BMS 155 M 725 l BMS 175 M 820 l BMS 205 M 965 l BMS 225 M 990 l BMS 180 H 1050 l BMS 200 H 1160 l BMS 225 H 1305 l BMS 245 H 1420 l Dwie płyty boczne do materiałów sypkich (opcja) Liczba zębów CG l CG l CG l CG l CG l CG l Łyżka wielofunkcyjna, BMS HD 1 Modele Heavy Duty tylko dla FL 250 Łączone widły do obornika, CG U 1 BMS 210 HD 1410 l BMS 230 HD 1550 l BMS 245 HD 1655 l Liczba zębów CG 120 U l CG 140 U l CG 160 U l CG 180 U l CG 200 U l Widły BF Widły do kiszonki ze szczypcami, SG 1 Liczba zębów BF BF BF BF BF BF SG l SG l SG l Konieczna trzecia funkcja 1 Konieczna trzecia funkcja 32 33

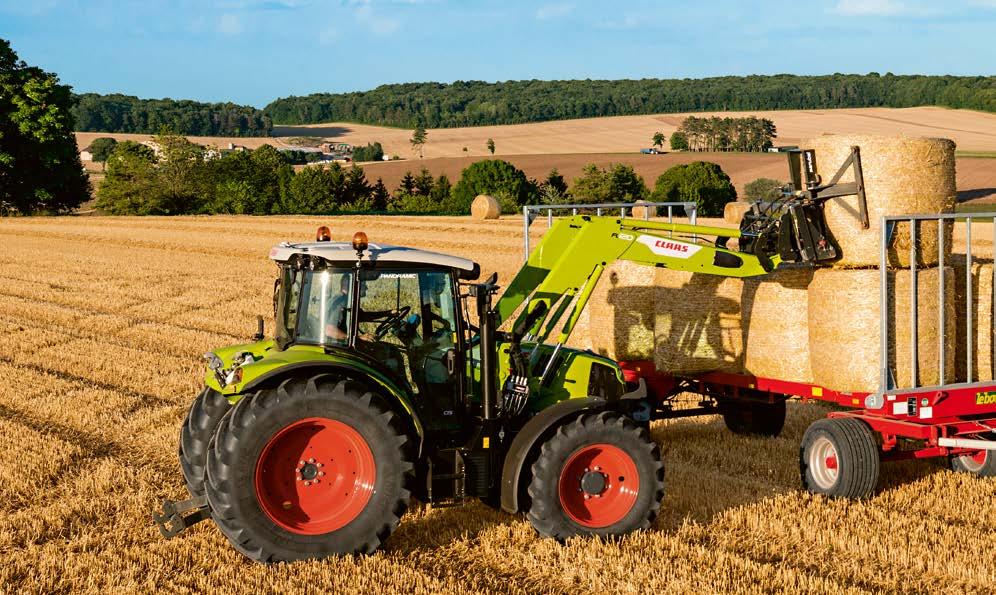

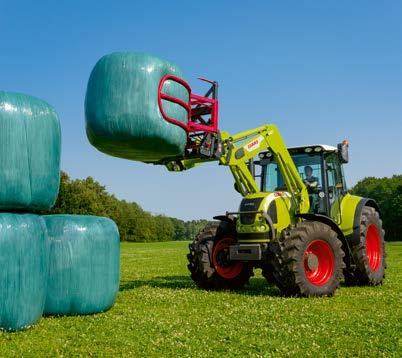

18 Potężne narzędzia. MANUBAL chwytak do bel Przeniesie każdą belę Narzędzia Widły do palet, TR Dźwigary Big Bag, LS 1000 Masa (kg) Szer. (mm) Zęby (mm) Wys. (mm) TR kg x 80 x TR kg x 100 x Opcjonalny zestaw do przedłużenia, 2 m Zestaw 2 zębów do przebudowy na widły do balotów, opcja Udźwig (kg) LS Regulacja w zakresie L 40 L 500 L 6000 Liczba zębów Liczba bel cylindrycznych Liczba bel prostopadłościennych L L L /5 3 4 Hak podnoszący, CL 2500 Udźwig (kg) CL C 30 1 C 40 1 U 40 1 Bele cylindryczne Bele prostopadłościenne Zęby C 30 1 Bele foliow. Chwytak C 40 1 Bele foliow. Chwytak U 40 1 Bele foliow. Bele foliow. Chwytak Chwytak do drewna, PG Szer. otwarcia chwytaka Udźwig (kg) Masa (kg) Szer. (mm) (mm) PG Chwytak do trzciny cukrowej, PCS Szer. otwarcia chwytaka Udźwig (kg) Masa (kg) Szer. (mm) (mm) PCS V 40 1, 3 V 50 1, 3 V 60 2, 3 V V W 500 1, 3 Wys. (bele 1,2 m) Bele cylindryczne Bele foliow. Bele prost. L. chwytaków V 40 1, 3 4 1x proste V 50 1, 3 5 1x na rozszerz. mechan. V 60 2, 3 6 1x na rozszerz. hydraul. V x podwójne V x potrójne W 500 1, 3 5 2x proste 1 Konieczna trzecia funkcja 2 Konieczna trzecia i czwarta funkcja 1 Konieczna trzecia funkcja Dostępne Niedostępne 3 Zęby do bal. foliow. opcja 34 35

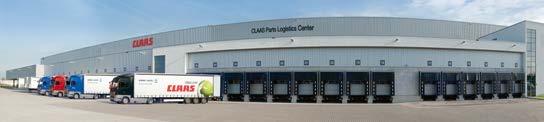

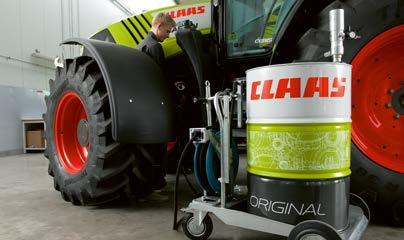

19 Cokolwiek się dzieje. CLAAS Service & Parts. CLAAS Service & Parts Ważne są Twoje wymagania. Części i akcesoria ORIGINAL. Zawsze w najnowszym stanie. Z Hamm na cały świat. Możecie na tym polegać: jeśli nas potrzebujecie, jesteśmy. Zawsze i wszędzie. Szybko. Niezawodnie. W razie potrzeby 24 godziny na dobę. Z precyzyjnym rozwiązaniem przedłużającym życie maszyny, której potrzebuje Twoje gospodarstwo. Cokolwiek się dzieje. 100% pewności działania. Maszyna jest zaopatrzona a Twoje zadowolenie zapewnione. Nasze zadanie oznacza: myśleć nad rozwiązaniami dla Twoich żniw i Twojego gospodarstwa. Specjalnie dopasowane do Twoich maszyn: dokładnie pasujące części zamienne, wysokojakościowe materiały eksploatacyjne oraz pomocne akcesoria. Wykorzystaj bogatą ofertę produktów w których oferujemy gotowe rozwiązania, których wymaga Twoja maszyna. Cokolwiek się dzieje. Partnerzy handlowi CLAAS na całym świecie korzystają z najlepszych warsztatów techniki rolniczej. Mechanicy są doskonale wykwalifikowanymi fachowcami dysponującymi narzędziami specjalistycznymi i diagnostycznymi. Serwis CLAAS działa w bardzo wydajny sposób, całkowicie spełniający oczekiwania klientów w zakresie kompetencji i niezawodności. Cokolwiek się dzieje. Nasz centralny magazyn części zamiennych wysyła wszystkie części ORIGINAL szybko i niezawodnie na cały świat. Lokalny partner CLAAS w najkrótszym czasie zapewnia właściwe rozwiązanie: dla żniw, dla gospodarstwa. Cokolwiek się dzieje. Montaż części zamiennych CLAAS ORIGINAL gwarantuje najwyższą pewność działania. Nasze części zamienne są dokładnie pasującymi częściami z nowoczesnej, seryjnej produkcji, podlegającymi stałej kontroli jakości. Cokolwiek się dzieje. Zawsze i szybko na miejscu. Gęsta sieć serwisowa i osobisty partner do rozmów gwarantują stały, dobry dostęp do nas od pracowników sprzedaży aż do doradztwa technicznego i serwisu. Cokolwiek się dzieje. CLAAS Parts Logistics Center w Hamm, Niemcy, dysponuje ponad różnych części rozmieszczonych na powierzchni ponad m

20 Mocne argumenty po prostu przekonują. FL. FL E. FL 250 FL 150 FL 140 FL 120 FL 100 FL 80 FL 60 Z samopoziomującym się przyłączeniem Maks. wysokość w osi obrotu narzędzia m 4,60 4,60 4,50 4,15 4,00 3,85 3,75 Maks. wys. pod łyżką w pozycji poziomej (1) m 4,35 4,35 4,25 3,90 3,75 3,60 3,50 Maks. wysokość pod łyżką w pozycji wysypywania (2) m 3,80 3,80 3,70 3,35 3,20 3,05 2,95 Głębokość kopania m 0,20 0,20 0,20 0,20 0,20 0,20 0,20 Kąt wysypu przy maks. wysokości (3) Kąt nabierania na wysokości gruntu (4) Siła zrywu w punkcie obrotu narzędzia na wysokości gruntu kg Większa moc zrywania (+300 kg) Udźwig w punkcie obrotu narzędzia na całej wysokości kg Siła podnoszenia palety na wysokości 0,60 m z przodu wideł na poziomie gruntu kg Czas podnoszenia s 8,2 8,2 6,4 6,2 5,4 4,6 3,9 Czas rozładunku s 1,4 1,4 1,4 1, ,7 Masa własna bez wyposażenia opcjonalnego kg FL 100 E FL 60 E FL 40 E Z samopoziomującym się przyłączeniem Maks. wysokość w osi obrotu narzędzia m 4,00 3,8 3,5 Maks. wys. pod łyżką w pozycji poziomej (1) m 3,65 3,45 3,15 Maks. wysokość pod łyżką w pozycji wysypywania (2) m 3,00 2,8 2,5 Głębokość kopania m 0,15 0,15 0,15 Kąt wysypu przy maks. wysokości (3) Kąt nabierania na wysokości gruntu (4) Siła zrywu w punkcie obrotu narzędzia na wysokości gruntu kg Udźwig w punkcie obrotu narzędzia na całej wysokości kg Siła podnoszenia palety na wysokości 0,60 m z przodu wideł na poziomie gruntu kg Czas podnoszenia s 5,0 4,3 3,7 Czas rozładunku s 2,1 2,0 1,8 Masa własna bez wyposażenia opcjonalnego kg Ładować szybciej i pewniej. Trzy serie i 16 modeli spełniających wszelkie potrzeby Mechaniczne lub hydrauliczne prowadzenie równoległe Zintegrowana konsola ładowacza z równomiernym rozdziałem masy i wysoką stabilnością Maksymalna odległość przeładunku i wysoki udźwig ACS do automatycznego pozycjonowania narzędzi SCS do inteligentnej synchronizacji nachylenia narzędzi roboczych z trzecią funkcją FASTLOCK do wygodnego ryglowania narzędzi SPEEDLINK do automatycznego dołączania i odłączania wszystkich narzędzi Duży wybór ram szybkiej wymiany oraz narzędzi, pozwalający pracować w każdych warunkach Większy komfort. Do wyboru pięć możliwości obsługi System FITLOCK, to szybkie oraz proste dołączanie i odłączanie Szczelne szybkozłącza MACH i MACH 2 eliminują straty oleju przy łączeniu System MACH do łatwego dołączania wszystkich przewodów elektrycznych i hydraulicznych MACH 2 do prostego, ręcznego dołączania przewodów hydraulicznych i narzędzi SHOCK ELIMINATOR do ochrony ciągnika, ładowacza, narzędzi oraz operatora Zawory zabezpieczające z elektronicznym przełączaniem, łączone z SHOCK ELIMINATOR FL C. FL 140 C FL 120 C FL 100 C FL 100 C FL 80 C FL 80 C FL 60 C FL 60 C FL 40 C FL 40 C Z samopoziomującym się przyłączeniem Maks. wysokość w osi obrotu narzędzia m 4,50 4,15 4,00 4,00 3,85 3,85 3,75 3,75 3,50 3,50 Maks. wys. pod łyżką w pozycji poziomej (1) m 4,25 3,90 3,75 3,75 3,60 3,60 3,50 3,50 3,25 3,25 Maks. wysokość pod łyżką w pozycji wysypywania (2) m 3,70 3,35 3,20 3,20 3,05 3,05 2,95 2,95 2,70 2,70 Głębokość kopania m 0,20 0,20 0,20 0,20 0,20 0,20 0,20 0,20 0,20 0,20 Kąt wysypu przy maks. wysokości (3) Kąt nabierania na wysokości gruntu (4) Siła zrywu w punkcie obrotu narzędzia na wysokości gruntu kg Większa moc zrywania (+300 kg) Udźwig w punkcie obrotu narzędzia na całej wysokości Siła podnoszenia palety na wysokości 0,60 m z przodu wideł na poziomie gruntu kg kg Czas podnoszenia s 6,4 5,4 5,4 5,4 5,4 5,4 3,9 3,9 3,3 3,3 Czas rozładunku s 1,4 1,9 1,9 1,8 1,9 1,8 1,4 1,4 1,4 1,4 Masa własna bez wyposażenia opcjonalnego kg CLAAS stale dąży do optymalizacji swoich produktów odpowiednio do wymagań praktyki, dlatego zastrzega sobie prawo do zmian. Dane techniczne i ilustracje mają charakter orientacyjny i mogą obejmować elementy nienależące do wyposażenia seryjnego. Prospekt ten został wydrukowany do dystrybucji na całym świecie. Odnośnie wyposażenia technicznego i cennika prosimy kontaktować się ze swoim partnerem handlowym CLAAS. Zdjęcia prezentują maszyny częściowo ze zdjętymi osłonami i elementami zabezpieczającymi. Ma to na celu lepsze przedstawienie działania i ze względu na zagrożenia w żadnym wypadku nie wolno zdejmować tych osłon samodzielnie. Należy zawsze przestrzegać aktualnej instrukcji obsługi maszyny. Wszystkie dane techniczne silników są zgodne z europejską dyrektywą ws. emisji spalin: Stage. Odniesienia do normy Tier w tym dokumencie mają wyłącznie charakter informacyjny i orientacyjny. Nie stanowią homologacji dla regionów z regulacją Tier i nie może być ona używana zamiennie. 38 Seryjnie Opcja Niedostępne

21 Kombinacje ciągnika / ładowacza czołowego. Model Typ FL FL C FL E TALOS 120 A TALOS 130 A TALOS 210 A , 60 40, 60 TALOS 220 A , 60 40, 60 TALOS 230 A , 60 40, 60 TALOS 240 A39 60, 80 60, ELIOS 210 A , 60 40, 60 ELIOS 220 A , 60 40, 60 ELIOS 230 A , 60 40, 60 ELIOS 210 A ELIOS 220 A , 60 40, 60 ELIOS 230 A , 60 40, 60 ELIOS 240 A , 60 40, 60 AXOS 310 A22 / 62 60, 80 60, AXOS 320 A22 / 62 60, 80, , 80, , 100 AXOS 330 A22 / 62 80, , AXOS 340 A22 / 62 80, , ATOS 220 A , 60 40, 60 ATOS 230 A , 60 40, 60 ATOS 240 A , 60 40, 60 ATOS 330 A79 60, 80 40, 60,80 40, 60 ATOS 340 A79 80, , ATOS 350 A79 80, , ARION 410 A21 80, 100, , 100, ARION 420 A21 80, 100, , 100, ARION 430 A21 80, 100, , 100, ARION 410 A32 80, , ARION 420 A32 80, , ARION 430 A43 80, 100, , 100, ARION 440 A43 80, 100, , 100, ARION 450 A43 80, 100, , 100, ARION 460 A43 80, 100, , 100, Model Typ FL FL C FL E ARION 510 A18 100, 120, , ARION 520 A18 100, 120, , ARION 530 A18 100, 120, , ARION 540 A18 100, 120, , ARION 520 A34 100, 120, , ARION 530 A34 / , 120, , ARION 540 A34 / , 120, , ARION 550 A34 / , 120, , ARION 510 A74 / , 120, , 120, ARION 530 A74 / , , 120, 140 ARION 550 A74 / , , 120, 140 ARION 610 C A20 100, 120, , 120, ARION 620 C A20 100, 120, , 120, ARION 630 C A20 120, 140, , 140 ARION 640 C A20 120, 140, , 140 ARION 610 A19 100, 120, , 120, ARION 620 A19 100, 120, , 120, ARION 630 A19 120, 140, , 140 ARION 640 A19 120, 140, , 140 ARION 620 A36 / , 140, , 140 ARION 630 A36 / , 140, , 140 ARION 640 A36 / , 140, , 140 ARION 650 A36 / , 140, , 140 ARION 610 A76 / , 140, , 140 ARION 630 A76 / , 140, , 140 ARION 650 A76 / , 140, , 140 ARION 660 A76 / , 140, , 140 AXION 800 A40 / AXION 810 A30 / 31 / 40 / 41 / 60 / AXION 820 A30 / 31 / AXION 830 A30 / 31 / 40 / 41 / 60 / 61 AXION 840 A30 / 31 / 40 / 60 AXION 850 A30 / 40 / 41 / 60 / AXION 870 A41 / Naprawdę dobra robota. Ciągniki CLAAS. Zapraszamy do obejrzenia nagrania pokazującego dobrą robotę. tractor.claas.com CLAAS Polska Sp. z o.o. ul. Świerkowa 7 Niepruszewo Buk Tel claas.pl 365FarmNet to nowoczesne narzędzie zarządcze dla całego gospodarstwa rolnego. Nowa, inteligentna sieć łącząca różne działy gospodarstwa na tylko jednej platformie niezwykle ułatwia precyzyjne kierowanie nim przez 365 dni w roku. Firma CLAAS jest partnerem systemu 365FarmNet. Niedostępne KK DC 0118
