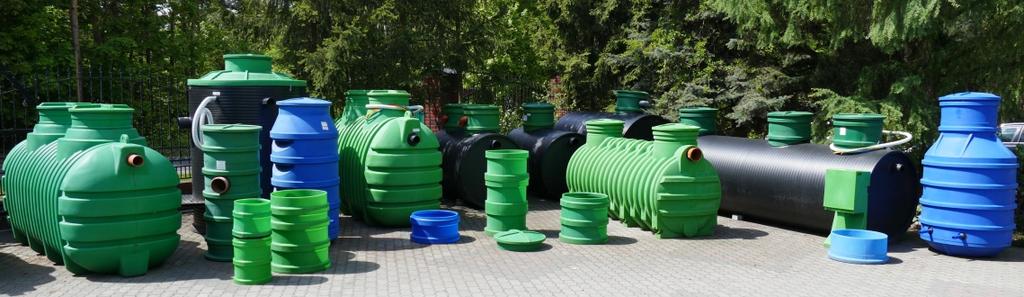

2 DZIAŁ 1 - osadniki gnilne, str. 4-6 DZIAŁ - oczyszczalnie z pakietami, str DZIAŁ 3 - oczyszczalnie biologiczne ZBS, str. 1-7 DZIAŁ 4 - moduły GSM, str. 8-9 DZIAŁ 5 - oczyszczalnie biologiczne ZBB, str DZIAŁ 6 - zbiorniki bezodpływowe, str DZIAŁ 7 - studzienki kanalizacyjne, str. 47 DZIAŁ 8 - separatory tłuszczu, str DZIAŁ 9 - separatory koalescencyjne, str jest firmą zajmującą się produkcją wyrobów z polietylenu (HDPE), obejmujących następujący asortyment: - oczyszczalnie ścieków (od 4 LM do 560 LM) - zbiorniki bezodpływowe (od m3 do 75m3) - separatory tłuszczu oraz koalescencyjne - studzienki wodomierzowe, kanalizacyjne - przepompownie ścieków - osadniki gnilne, wstępne oraz retencyjne DZIAŁ 10 - studzienki wodomierzowe, str DZIAŁ 11 - przepompownie, str DZIAŁ 1 - nadbudowy włazu, str. 76 DZIAŁ 13 - zbiorniki na deszczówkę, str W naszym dotychczasowym dorobku zgromadziliśmy ponad trzydzieści nagród i wyróżnień. Oferowane produkty posiadają Aprobaty Techniczne, Atesty Higieniczne i oznakowanie CE Szerokie grono naszych odbiorców obejmuje firmy krajowe jak i zagraniczne. Jakość naszych produktów staramy się utrzymać na jak najwyższym poziomie, a szerokie zaplecze techniczne umożliwia modyfikację oferty.,

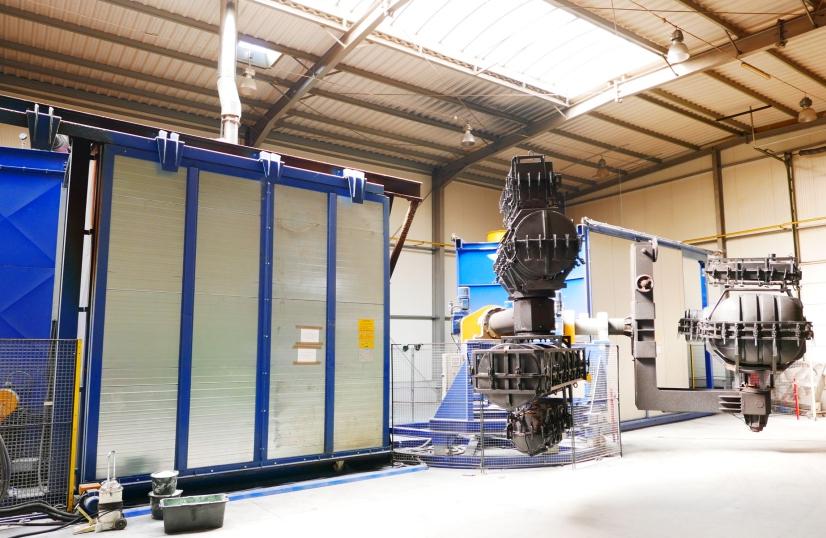

3 POLSKA MYŚL TECHNICZNA I POLSKA PODUKCJA W TOSCE O NASZE ŚODOWISKO! Początkowa oferta naszej firmy obejmowała zbiorniki bezodpływowe oraz oczyszczalnie drenażowe. Wskutek doświadczeń związanych z instalacją naszych wyrobów oraz rozwoju działu technologicznego mogliśmy z czasem wprowadzać nowe wyroby i rozszerzać zakres oferty. Oczyszczalnie drenażowe zostały uzupełnione o oczyszczalnie biologiczne dla dużych obiektów, a następnie o wersje kompaktowe. W związku z rosnącymi wymaganiami rynkowymi zmodyfikowaliśmy zaplecze produkcyjne oraz uzyskaliśmy nowe certyfikaty. Obecnie, oferujemy kompleksową obsługę klienta, obejmującą między innymi doradztwo, projektowanie i instalację.,

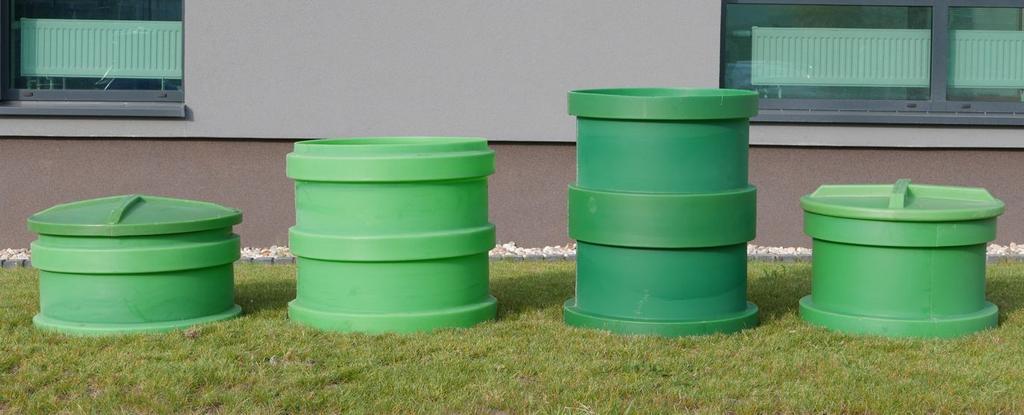

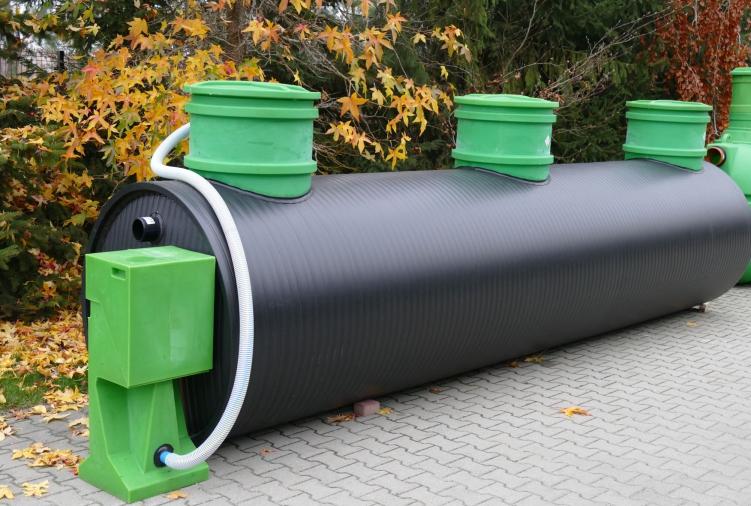

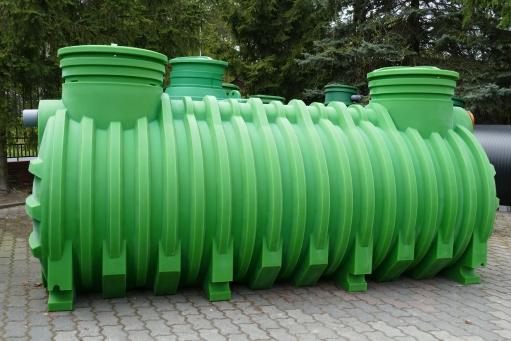

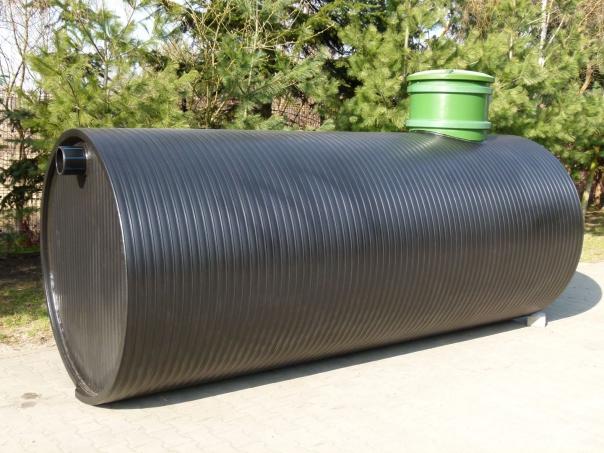

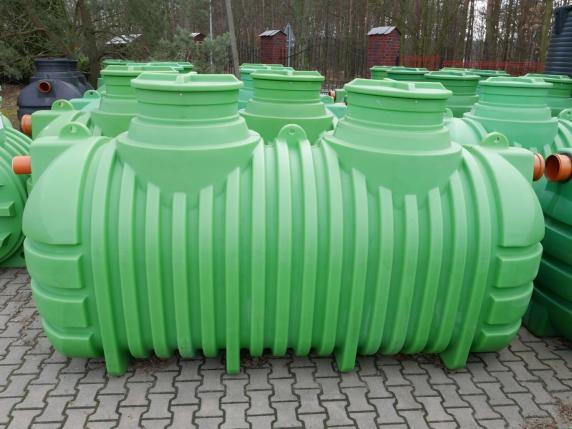

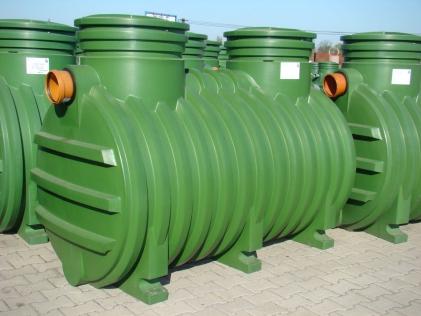

4 DZIAŁ 1- nadbudowy włazu A (h=0,3m) B (h=0,5m) C (h=0,7m) D (h=0,3m) reaktory ZBS osadnik m3 osadnik 3m3 osadnik m3-5m3 zbiorniki bezodpływowe (dwupłaszczowe ) reaktory ZBB (dwupłaszczowe) 76 Producent:, info@wobet-hydret.pl

Pakiety rozsączające na wodę deszczową, dane ogólne: Materiał Wymiary (Dł x Sz x Wys) Średnica przyłączy Objętość brutto HDPE 1,0m x 0,3m x 0,6m DN 110-160 0,18m3 System pakietów rozsączających

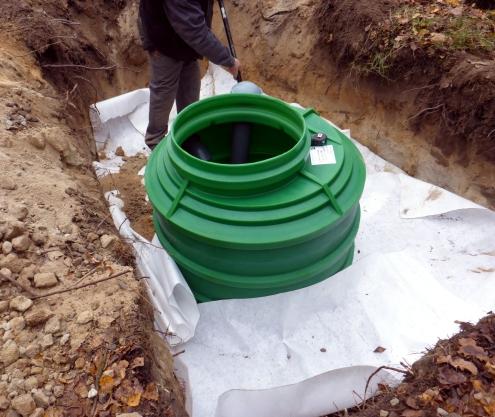

parkingi, ulice, dachy, czy tereny zielone, odprowadzane do studzienki z częścią osadową, a w dalszej kolejności do pakietów rozsączających.

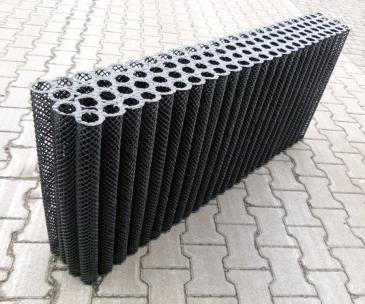

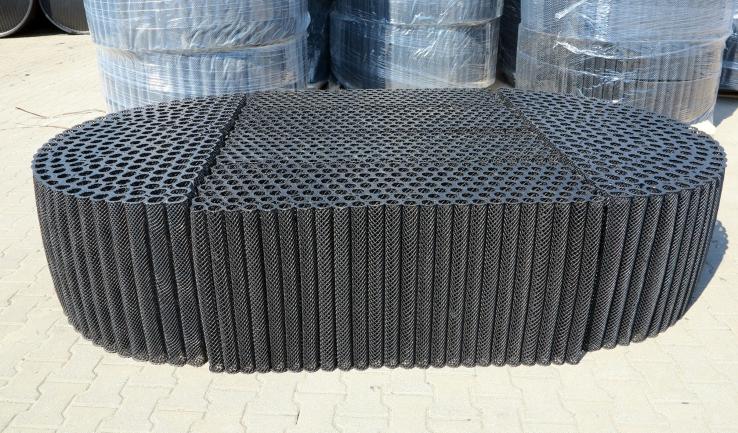

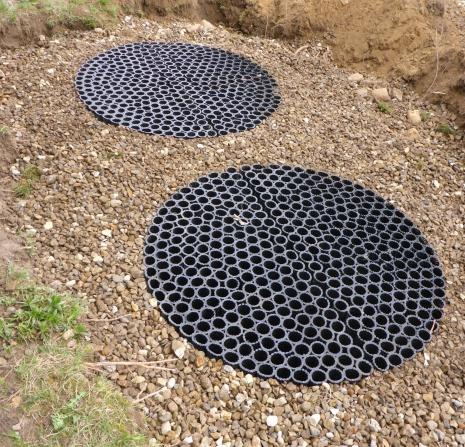

Budowa Pakietów rozsączających PAKIETBOX: Pakiety rozsączające PAKIETBOX posiadają konstrukcję prostopadłościanu zbudowanego z pionowych rur siatkowych.

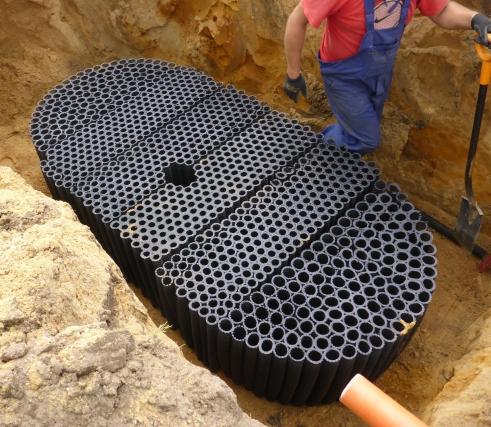

5 Pakiety rozsączające na wodę deszczową, dane ogólne: Materiał Wymiary (Dł x Sz x Wys) Średnica przyłączy Objętość brutto HDPE 1,0m x 0,3m x 0,6m DN ,18m3 System pakietów rozsączających PAKIETBOX przeznaczony jest do magazynowania i rozsączania wody deszczowej w gruncie. Wody deszczowe spływające z powierzchni utwardzonych, tj. parkingi, ulice, dachy, czy tereny zielone, odprowadzane do studzienki z częścią osadową, a w dalszej kolejności do pakietów rozsączających. Wówczas odprowadzenie wód opadowych do gruntu nie wiąże się z dodatkowymi opłatami za odprowadzenie ich do kanalizacji. Budowa Pakietów rozsączających PAKIETBOX: Pakiety rozsączające PAKIETBOX posiadają konstrukcję prostopadłościanu zbudowanego z pionowych rur siatkowych. Zalety stosowania systemów PAKIETBOX: - duża pojemność magazynowania wody, - łatwy i szybki montaż, - proste i tanie odprowadzenie wody deszczowej, - wysoka pojemność magazynowania, - poziome i pionowe rozsączanie, - wysoka wytrzymałość, - możliwość podłączenia przewodów DN Wytyczne do usytuowania systemów PAKIETBOX: - 5,0 m od budynków bez izolacji, -,0 m od budynku z izolacją, - 3,0 m od drzew i krzewów -,0 m od granicy działki, - 1,5 m od przewodów wod. lub gaz., - 0,8 m od kabli elektrycznych, - 0,5 m od kabli telekomunikacyjnych. DZIAŁ 13 - zbiorniki na deszczówkę ODPOWADZENIE WÓD DESZCZOWYCH POPZEZ PAKIETY - PAKIETBOX Dobór ilości pakietów rozsączających PAKIETBOX w zależności od przepuszczalności gruntów, przedstawiono w poniższej tabeli (nie dotyczy gruntów gliniastych i ilastych, w których taki sposób rozsączenia nie jest zalecany). Zaleca się zachowanie różnicy co najmniej 1m pomiędzy dnem pakietów, a poziomem wód gruntowych. odzaj gruntu Powierzchnia do odwodnienia w stosunku do objętości brutto pakietów i ilości 100 m 00 m 3 0,7 m 1,08 m3 piasek gruboziarnisty [4 szt. pak.] [6 szt. pak.] 0,90 m3 1,80 m3 piasek średnioziarnisty [5 szt. pak.] [10 szt. pak.],34 m3 4,68 m3 piasek drobnoziarnisty [13 szt. pak.] [6 szt. pak.] 3,60 m3 7,0 m3 piasek pylasty, gliniasty [0 szt. pak.] [40 szt. pak.] 400 m,16 m3 [1 szt. pak.] 3,60 m3 [0 szt. pak.] 9,36 m3 [5 szt. pak.] 14,40 m3 [80 szt. pak.] 800 m 1600 m 300 m 3 3 4,3 m 8,64 m 17,8 m3 [4 szt. pak.] [48 szt. pak.] [96 szt. pak.] 7,0 m3 14,40 m3 8,80 m3 [40 szt. pak.] [80 szt. pak.] [160 szt. pak.] 18,7 m3 37,44 m3 74,88 m3 [104 szt. pak.] [08 szt. pak.][416 szt. pak.] 8,80 m3 57,60 m3 115,0 m3 [160 szt. pak.] [30 szt. pak.][640 szt. pak.] Producent:, info@wobet-hydret.pl 77

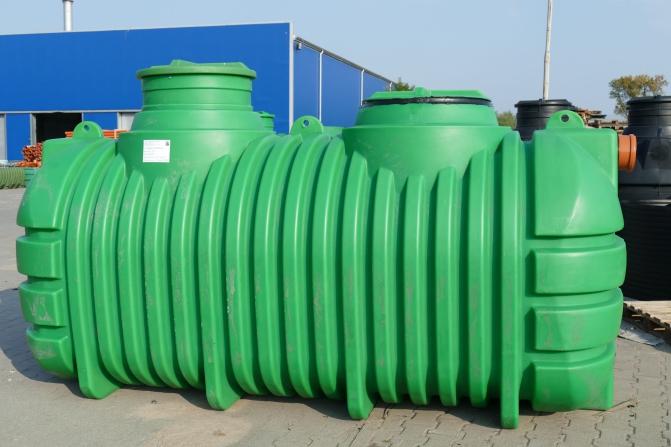

DZIAŁ 13 - zbiorniki na deszczówkę ZBIONIKI NA WODĘ DESZCZOWĄ Pojemność Wysokość wlotu osadnika m3 3,5 5,0 4,0 5,0 7,0 10,0 Szerokość m.. 1,05 1,36 1,04 1,04 1,30 1,30 Wysokość Średnica m.

Suwałki <700 l/m Koszalin Szczecin OPTIMA MA ( 0,5kW) OPTIMA MA ( 0,5kW) BEST MA ( 0,55kW) BEST MA ( 0,55kW) BEST 3MA ( 0,75kW) BEST 3MA ( 0,75kW) średnia, roczna wartość opadów <800 l/m Dopływ

6 DZIAŁ 13 - zbiorniki na deszczówkę ZBIONIKI NA WODĘ DESZCZOWĄ Pojemność Wysokość wlotu osadnika m3 3,5 5,0 4,0 5,0 7,0 10,0 Szerokość m.. 1,05 1,36 1,04 1,04 1,30 1,30 Wysokość Średnica m... 1, 1, - <900 l/m Filtr m. M.,9 3,5 3,7 4,6 4, 6,0 m.. 1,4 1,6 - m... 1, 1, 1,5 1,5 Dopływ standardowy Długość Dopływ opcjonalny lewy Gdańsk Olsztyn <600 l/m >600 l/m Białystok Bydgosz Gorzów Wlkp. Suwałki <700 l/m Koszalin Szczecin OPTIMA MA ( 0,5kW) OPTIMA MA ( 0,5kW) BEST MA ( 0,55kW) BEST MA ( 0,55kW) BEST 3MA ( 0,75kW) BEST 3MA ( 0,75kW) średnia, roczna wartość opadów <800 l/m Dopływ opcjonalny prawy Opcjonalna pompa EBAA do podlewania wężem ogrodowym Toruń Łomża <500 l/m Poznań Warszawa Włocławek Zielona Kalisz Góra <600 l/m Łódź <500 l/m Jelenia Góra Odpływ standardowy Lublin Wrocław <600 l/m Kielce Opole <800 l/m Katowice Kraków <700 l/m zeszów Bielsko Biała<900 l/m 3,5m3 - wersja bez filtra na dopływie 78 Przykład montażu pakietów rozsączających do studni chłonnych, mogących stanowić odprowadzenie nadmiaru wód deszczowych, (tj. spływajacych po napełnieniu się zbiornika) Producent:, info@wobet-hydret.pl

Przyjmuje się, iż średni roczny opad deszczu w Polsce centralnej wynosi ok. 600 l/m, w rejonach górskich średnia ilość opadów może sięgać nawet 900 l/m, natomiast w rejonach nadmorskich ok. 700 l/m.

7 Przyjmuje się, iż średni roczny opad deszczu w Polsce centralnej wynosi ok. 600 l/m, w rejonach górskich średnia ilość opadów może sięgać nawet 900 l/m, natomiast w rejonach nadmorskich ok. 700 l/m. Z załączonej mapy odczytujemy dla danej lokalizacji geograficznej obiektu, roczny opad w litrach na m. Do obliczeń nie ma znaczenia nachylenie połaci dachowej w stosunku do poziomu. Może się również zdarzyć, że woda będzie zbierana tylko z jednej części połaci dachowej, wówczas do dalszych obliczeń przyjmujemy tylko wielkość rzutu tej połaci. Efektywna powierzchnia dachu, którą określa rzut poziomy powierzchni dachu (zielona część na rysunku). Współczynnik spływu, który jest ściśle związany z materiałem z jakiego jest wykonane przykrycie połaci dachowej. Współczynnik spływu w zależności od rodzaju pokrycia dachowego: a) dachówka glazurowana - 0,9 b) dachówka ceramiczna - 0,8 c) dachówka cementowa - 0,6 d) łupek - 0,8 DZIAŁ 13 - zbiorniki na deszczówkę ZBIONIKI NA WODĘ DESZCZOWĄ Na podstawie uzyskanych danych obliczmy roczny uzysk wody deszczowej, według wzoru: Uzysk wody Współczynnik oczna wielkość Efektywna powierzchnia x x = [ l/rok ] spływu opadów [ l/m ] dachu [m ] Przykładowo dla domku jednorodzinnego położonego w okolicach Łodzi, z dachem o efektywnej powierzchni 150 m pokrytym dachówką ceramiczną, roczny uzysk wody deszczowej wyniósłby: 600 l/m x 150 m x 0,8 = l/rok. Zapotrzebowanie na wodę Jeżeli woda deszczowa będzie wykorzystywana tylko do podlewania ogrodu, wówczas roczne zapotrzebowanie na wodę przyjmuje się na poziomie ok. 60 litrów na m ogrodu. W przypadku stosowania wody deszczowej do celów domowych (np. prania, spłukiwania WC i prac porządkowych) należy przyjąć, że jedna osoba będzie zużywać ok. 75 litrów wody deszczowej na dobę. 3. Dobór zbiornika Wielkość zbiornika wyliczamy według wzoru: Uzysk wody + roczne zap. na wodę 1 dni-zapasu = Min. poj. zbiornika x 365 dni Przykładowo dla domku jednorodzinnego położonego w okolicach Łodzi, gdzie woda deszczowa będzie wykorzystywana do podlewania ogrodu o powierzchni 400 m: 7000 litrów litrów x 1 dni 365 dni = 675 litrów Zatem dla omawianego przykładu optymalna pojemność zbiornika wynosi litrów (tj. kolejne dostępne wielkości, powyżej 675 litrów). Producent:, 79

UWAGI OGÓLNE ODNOŚNIE MDP-WH Zamieszczone w niniejszym opracowaniu informacje, odnośnie kwestii montażowych, czy przykładowe zestawienia elementów oczyszczalni należy traktować jako poglądowe, np: -

mieszanki cementowej do stworzenia opaski betonowej lub cementowania zbiornika powinien określić kierownik budowy z uprawnieniami do projektowania - nadbudowy włazu rewizyjnego stanowią osobny,

W przypadku realizacji zamówienia publicznego za wprowadzanie zmian odpowiada inspektor nadzoru inwestorskiego ( o ile nie stanowi inaczej umowa ), który musi posiadać stosowną wiedzę, a zwłaszcza

8 UWAGI OGÓLNE ODNOŚNIE MDP-WH Zamieszczone w niniejszym opracowaniu informacje, odnośnie kwestii montażowych, czy przykładowe zestawienia elementów oczyszczalni należy traktować jako poglądowe, np: - warstwa przykrycia drenażu w nasypie może być mniejsza i określić ją powinien projektant lub w przypadku modyfikacji projektu kierownik budowy z uprawnieniami do projektowania - stosunek ilościowy mieszanki cementowej do stworzenia opaski betonowej lub cementowania zbiornika powinien określić kierownik budowy z uprawnieniami do projektowania - nadbudowy włazu rewizyjnego stanowią osobny, dodatkowy element zbiornika, osadnika, czy reaktora biologicznego i w przypadku braku wiedzy odnośnie zagłębienia przyłącza, zalecane jest zamawianie wyrobów z dodatkowymi nadbudowami H30 lub H55. W przypadku realizacji zamówienia publicznego za wprowadzanie zmian odpowiada inspektor nadzoru inwestorskiego ( o ile nie stanowi inaczej umowa ), który musi posiadać stosowną wiedzę, a zwłaszcza doświadczenie w dziedzinie realizacji takich systemów. Uwaga: zamieszczanie na stronach internetowych lub w innych formach reklamy, jak i w postępowaniach o zamówienia publiczne całego bądź części MDP-WH jest niedopuszczalne bez pisemnej zgody POLSK A PO DUKC JA JU Ż OD K ILKUD ZIESIĘ Producent: Wola Grzymkowa 5a Aleksandrów Łódzki, POLSKA tel/fax (+48) tel/fax (+48) Firma współpracująca CIU LA T!
