EGZAMIN POTWIERDZAJĄCY KWALIFIKACJE W ZAWODZIE Rok 2018 CZĘŚĆ PRAKTYCZNA

Transkrypt

1 Arkusz zawiera inforacje prawnie chronione do oentu rozpoczęcia egzainu Układ graficzny CKE 2018 Nazwa kwalifikacji: Organizacja robót związanych z budową i eksploatacją sieci kounalnych oraz instalacji sanitarnych Oznaczenie kwalifikacji: B.27 Nuer zadania: 01 Wypełnia zdający Miejsce na naklejkę z nuere PESEL i z kode ośrodka Nuer PESEL zdającego* B Czas trwania egzainu: 180 inut EGZAMIN POTWIERDZAJĄCY KWALIFIKACJE W ZAWODZIE Rok 2018 CZĘŚĆ PRAKTYCZNA Instrukcja dla zdającego 1. Na pierwszej stronie arkusza egzainacyjnego wpisz w oznaczony iejscu swój nuer PESEL i naklej naklejkę z nuere PESEL i z kode ośrodka. 2. Na KARCIE OCENY w oznaczony iejscu przyklej naklejkę z nuere PESEL oraz wpisz: swój nuer PESEL*, oznaczenie kwalifikacji, nuer zadania, nuer stanowiska. 3. Sprawdź, czy arkusz egzainacyjny zawiera 10 stron i nie zawiera błędów. Ewentualny brak stron lub inne usterki zgłoś przez podniesienie ręki przewodnicząceu zespołu nadzorującego. 4. Zapoznaj się z treścią zadania oraz stanowiskie egzainacyjny. Masz na to 10 inut. Czas ten nie jest wliczany do czasu trwania egzainu. 5. Czas rozpoczęcia i zakończenia pracy zapisze w widoczny iejscu przewodniczący zespołu nadzorującego. 6. Wykonaj saodzielnie zadanie egzainacyjne. Przestrzegaj zasad bezpieczeństwa i organizacji pracy. 7. Po zakończeniu wykonania zadania pozostaw arkusz egzainacyjny z rezultatai oraz KARTĘ OCENY na swoi stanowisku lub w iejscu wskazany przez przewodniczącego zespołu nadzorującego. 8. Po uzyskaniu zgody zespołu nadzorującego ożesz opuścić salę/iejsce przeprowadzania egzainu. Powodzenia! * w przypadku braku nueru PESEL seria i nuer paszportu lub innego dokuentu potwierdzającego tożsaość

2 Zadanie egzainacyjne Wykonaj projekt przydoowej oczyszczalni ścieków z drenaże rozsączający dla jednorodzinnego budynku użytkowanego przez czteroosobową rodzinę. Budynek wyposażony jest w łazienkę z ciepłą wodą podgrzewaną przez kocioł gazowy na gaz zieny podgrupy E z sieci gazowej i kanalizację lokalną dla ścieków bytowych. Należy założyć, że czas przetrzyania ścieków w osadniku gnilny będzie wynosił 2 dni. Teren działki budowlanej stanowi grunt bardzo dobrze przepuszczalny pospółka i gruby piasek do głębokości 1,90. Głębokość zalegania wód gruntowych stwierdzono na pozioie 2,50 od powierzchni terenu. Rzędna terenu wokół budynku wynosi 89,00. Dla projektowanej instalacji przydoowej oczyszczalni ścieków: - oblicz dobową ilość ścieków bytowych odprowadzanych do oczyszczalni, - oblicz pojeność osadnika gnilnego, - oblicz długość i zagłębienie przewodów drenażu rozsączającego, - oblicz rzędne punktów charakterystycznych drenażu rozsączającego, - uzupełnij scheat zagospodarowania działki, - uzupełnij rzut instalacji przydoowej oczyszczalni ścieków, - uzupełnij przekrój poprzeczny instalacji przydoowej oczyszczalni ścieków, - sporządź wykaz czynności technologicznych związanych z ontaże drenażu rozsączającego. Do rozwiązania zadania wykorzystaj inforacje oraz dane zawarte w tabelach i na rysunkach. Wyniki obliczeń zapisz w przeznaczonych do tego celu tabelach, znajdujących się w arkuszu egzainacyjny. Wszystkie forularze do wypełnienia znajdują się w arkuszu egzainacyjny. Strona 2 z 10

3 Tabela 1. Wzory do obliczenia wartości związane z dobore pojeności osadnika gnilnego i długości drenażu rozsączającego Opis Sybol Wzór Dobowa ilość ścieków Qd = q M bytowych Q d gdzie: odprowadzanych M liczba ieszkańców do przydoowej q jednostkowa ilość odprowadzanych ścieków [d3/m d] oczyszczalni ścieków Pojeność osadnika gnilnego Obliczeniowa długość drenażu rozsączającego Vo Vo = M (q t Vos) 0,001 gdzie: M liczba ieszkańców q jednostkowa ilość odprowadzanych ścieków [d3/m d] t czas przetrzyania ścieków [d] Vos pojeność osadnika zajęta przez osad na dnie i osad powierzchniowy (kożuch na powierzchni ścieków) [d3/m d] do obliczeń należy przyjąć Vos = 0,4 d3/m d Uwaga! Pojeność osadnika gnilnego należy przyjąć w zaokrągleniu w górę, do pełnych etrów sześciennych. Lo = Lo Długość pojedynczego drenu rozsączającego Lp d3/d 3 Qd qd gdzie: Qd dobowa ilość ścieków odprowadzanych do oczyszczalni [d3/d] qd jednostkowe obciążenie drenażu rozsączającego w zależności od rodzaju gruntu [d3/ d] Lp = Jednostka Lo I gdzie: Lo obliczeniowa długość drenażu rozsączającego, [] I liczba drenów rozsączających [szt.] do obliczeń należy przyjąć, że oczyszczalnia obsługiwana będzie przez 3 nitki drenów rozsączających, I = 3 szt. Uwaga! Długość pojedynczego drenu rozsączającego Lp należy przyjąć w zaokrągleniu w górę, do pełnych etrów. Lc = Lp I Całkowita długość drenu rozsączającego Lc gdzie: Lp długość pojedynczego drenu rozsączającego [] należy podstawić wartość zaokrągloną w górę, do pełnych etrów, I liczba drenów rozsączających [szt.] do obliczeń należy przyjąć, że oczyszczalnia obsługiwana będzie przez 3 nitki drenów rozsączających, I = 3 szt. Strona 3 z 10

4 Tabela 2. Jednostkowa ilość odprowadzanych ścieków Wartość jednostkowej ilości odprowadzanych ścieków q [d3/m d] Rodzaj budynku i jego standard Mieszkania w doach jednorodzinnych z pełny wyposażenie sanitarny, lokalny urządzenie do podgrzewania wody i zbiorczą kanalizacją Mieszkania w doach jednorodzinnych z pełny wyposażenie sanitarny, lokalny urządzenie do podgrzewania wody z lokalną kanalizacją Mieszkania z niepełny wyposażenie sanitarny Tabela 3. Dopuszczalne obciążenie drenów według testu perkolacyjnego Głębokość zalegania wody gruntowej od drenu Dopuszczalne obciążenie drenów dla różnych kategorii gruntu qd [d / d] A B C 1,0 1, > 1, Kategorie gruntu: A bardzo dobra przepuszczalność (pospółka, żwir, gruby piasek) B dobra przepuszczalność (średnie i drobne piaski, piasek gliniasty) C uiarkowana przepuszczalność (gliny piaszczyste) D zła przepuszczalność (glina lub ił z doieszką piasku) 3 D nie nadają się do rozsączania ścieków Tabela 4. Wyagane odległości zbiorników na nieczystości ciekłe i drenaży rozsączających zlokalizowanych na nieskanalizowanych terenach zabudowy jednorodzinnej Przydoowe oczyszczalnie ścieków o pojeności osadnika gnilnego do od osadnika gnilnego do studni - 5 od osadnika gnilnego do okien i drzwi zewnętrznych budynków ieszkalnych - 2 od osadnika gnilnego oraz drenażu rozsączającego do granicy działki sąsiedniej, drogi (ulicy) lub ciągu pieszego - 30 od najbliższego przewodu rozsączającego kanalizacji indywidualnej do studni Przydoowe oczyszczalnie ścieków o pojeności osadnika gnilnego powyżej 10 3 do od osadnika gnilnego do studni 30 od osadnika gnilnego do okien i drzwi zewnętrznych budynków ieszkalnych 7,5 od osadnika gnilnego do granicy działki sąsiedniej 30 od osadnika gnilnego do drogi (ulicy) lub ciągu pieszego Czas przeznaczony na wykonanie zadania wynosi 180 inut. Ocenie podlegać będzie 5 rezultatów: - zestawienie wartości związanych z dobore pojeności osadnika gnilnego i długości drenażu rozsączającego, - obliczenie rzędnych punktów charakterystycznych drenażu rozsączającego, - scheat zagospodarowania działki oraz rzut instalacji przydoowej oczyszczalni ścieków, - przekrój poprzeczny instalacji przydoowej oczyszczalni ścieków. - wykaz czynności technologicznych związanych z ontaże drenażu rozsączającego. Strona 4 z 10

5 Tabela A. Zestawienie wartości obliczeniowych związanych z dobore pojeności osadnika gnilnego i długości drenażu rozsączającego Opis Sybol Dobowa ilość ścieków bytowych odprowadzanych do przydoowej oczyszczalni ścieków Qd Pojeność osadnika gnilnego* Vo Obliczeniowa długość drenażu rozsączającego Lo Długość pojedynczego drenu rozsączającego** Lp Całkowita długość drenu rozsączającego Lc Wartość Należy zaokrąglić w górę do pełnych 3 Należy zaokrąglić w górę do pełnych etrów * ** Strona 5 z 10 Jednostka

6 Tabela B. Obliczenie rzędnych punktów charakterystycznych drenażu rozsączającego S1 S1 1 S S1 S2 2 4 Spadek i O2 (osadnik) Długości odcinka L O1 (osadnik) Materiał B (budynek) Średnica przewodu na odcinku (obliczenia należy wykonać na podstawie danych z rysunków 2 i 3) Nazwa punktów Rzędne punktów Różnica obliczanego odcinka obliczanego odcinka wysokości * początkowa końcowa początkowy końcowy Δh = i L Rzp Rzk = Rzp - Δh % 110 PVC 5,00 2 0,10 88,60 88,50 *wartość różnicy wysokości Δh należy zaokrąglić do dwóch iejsc po przecinku. Rysunek 1. Scheat zagospodarowania działki (Na podstawie danych zawartych w tabeli 4 należy uzupełnić zacienione pola w rakach wpisując wartość oraz jednostkę iary) Strona 6 z 10

7 Rysunek 2. Rzut instalacji przydoowej oczyszczalni ścieków (Na podstawie wyników zapisanych w Tabeli A. Zestawienie wartości obliczeniowych związanych z dobore pojeności osadnika gnilnego i długości drenażu rozsączającego należy uzupełnić zacienione pola w rakach wpisać wartość oraz jednostkę iary) Strona 7 z 10

8 Rysunek 3. Przekrój poprzeczny instalacji przydoowej oczyszczalni ścieków (Na podstawie wyników zapisanych w Tabeli B. Obliczenie rzędnych punktów charakterystycznych drenażu rozsączającego należy uzupełnić zacienione pola w rakach) Strona 8 z 10

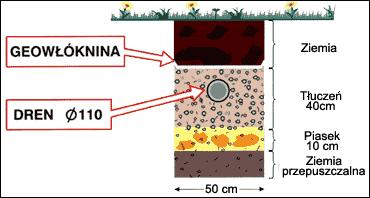

9 Rysunek 4. Przekrój pionowy przez drenaż rozsączający (warstwy ontażowe) Tabela C. Wykaz czynności technologicznych związanych z ontaże drenażu rozsączającego (na podstawie rysunków 2, 3 i 4) Lp. Czynności technologiczne Strona 9 z 10

10 Miejsce na obliczenia niepodlegające ocenie Strona 10 z 10
