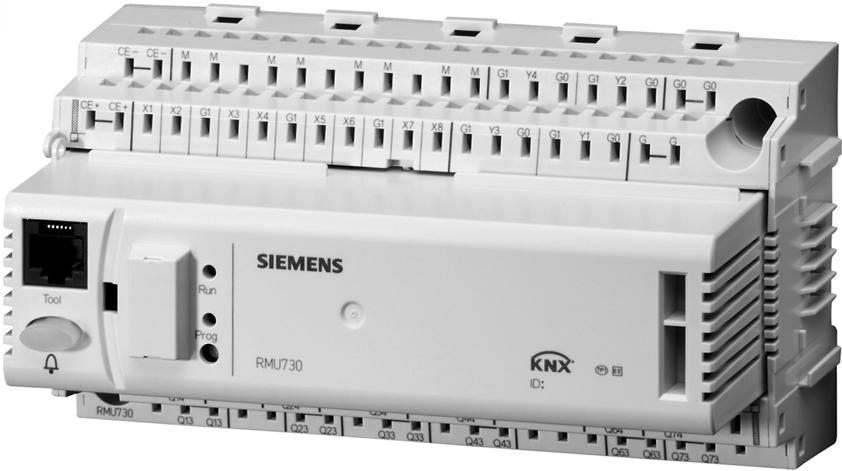

1 P03 Synco 700 Regulatory uniwersalne RU7... Roczny program czasowy Każdy typ regulatora zawiera pięć zaprogramowanych instalacji wentylacji i klimatyzacji Regulator swobodnie programowalny z możliwością adaptowania do określonego typu instalacji ożliwość dołączania modułów rozszerzających funkcje regulatora Obsługa z menu panelu operatorskiego (podłączanego kablem lub na złączu wtykowym) Przyłącze interfejsu Konnex do obsługi oraz przesyłania danych procesowych Zastosowanie Do stosowania zarówno w prostych jak i złożonych instalacjach wentylacji, klimatyzacji i chłodzenia wodnego. Regulatory uniwersalne przeznaczone do regulacji następujących zmiennych: temperatury, wilgotności względnej/bezwzględnej, ciśnienia/różnicy ciśnienia, przepływu powietrza, jakości powietrza w pomieszczeniu oraz entalpii. Funkcje Program czasowy i tryby pracy Roczny program czasowy z automatycznym przełączaniem czas letni / czas zimowy Program tygodniowy (6 punktów przełączania na każdy dzień) i program roczny do obsługi wakacji / dni specjalnych (16 okresów) Wybór trybu pracy z lokalnej stacyjki operatorskiej: AUO, Komfort, PreKomfort, Ekonomiczny i Ochrona i za pomocą wejść stanu: Komfort, PreKomfort, Ekonomiczny, Ochrona Wyświetlanie aktualnego trybu pracy (Komfort, PreKomfort, Ekonomiczny i Ochrona) i powody wybrania danego trybu CE1N3144pl Siemens Building echnologies HVAC Products

2 Wartości zadane Wejścia uniwersalne Funkcje regulacji Funkcje nadzoru i przełączania Dla każdego regulatora sekwencyjnego: indywidualne ustawianie wartości zadanych ogrzewania i chłodzenia (lub maksymalnej i minimalnej wartości zadanej) dla trybów pracy Komfort i PreKomfort Wstępnie definiowana wartość zadana temperatury pomieszczenia ustawiana z zadajnika lub ustawnika względnej wartości zadanej (biernego) Dla każdego regulatora sekwencyjnego: wstępnie definiowana wartość zadana ustawiana ze zdalnego ustawnika bezwzględnej wartości zadanej (aktywnego lub biernego) Wartość zadana temperatury pomieszczenia z kompensacją letnią i/lub zimową Dla każdego regulatora sekwencyjnego: przesunięcie wartości zadanej zgodnie z sygnałem z czujnika lub wybieranych punktów początku i końca. Osiem wejść uniwersalnych do podłączenia: Biernych lub aktywnych sygnałów wejść analogowych następujących wielkości pomiarowych ( C, %, g/kg, kj/kg, W/m, bar, mbar, m/s, Pa, i ppm) Sygnałów wejść dwustanowych (styki bezpotencjałowe) Regulator sekwencyjny dla trzech sekwencji ogrzewania (odwrotnego działania) oraz dwóch sekwencji chłodzenia (bezpośredniego działania) może być używany jako regulator P, PI, PID lub regulator różnicy dwóch wielkości oże być konfigurowany jako regulator kaskadowy temperatury pomieszczenia / powietrza nawiewnego z ograniczeniem temperatury powietrza nawiewnego Dla każdej sekwencji można zdefiniować sterowanie modulowane (wyjście modulowane, przełącznik krokowy, przepustnica powietrza mieszanego, urządzenia do odzysku ciepła) oraz pompę. Dwie sekwencje mogą oddziaływać na to samo wyjście analogowe (np.: priorytet chłodzenie / osuszanie) Funkcja globalnego ograniczenia minimum / maksimum z algorytmem PI dla każdego regulatora sekwencyjnego. Ograniczenie może być bezwzględne (np. temperatury lub wilgotności powietrza nawiewnego), albo względne (np. maksymalne ograniczenie różnicy temperatur pomieszczenia / powietrza nawiewnego). Ograniczenie oddziałuje na wszystkie sekwencje. Ograniczenie minimalne można ustawiać na poziomie dolnej wartości zadanej w warunkach włączonego chłodzenia (przykład: chłodzenie z chłodnicą z bezpośrednim odparowaniem) Funkcja ograniczania wybranej sekwencji z algorytmem PI dla każdego regulatora sekwencyjnego. ożliwość definiowania ograniczenia minimum lub maksimum. Ograniczenie oddziałuje na pojedynczą sekwencję (np. ochrona przeciwoblodzeniowa wymiennika odzysku ciepła lub maksymalne ograniczenie temperatury powrotu nagrzewnicy powietrza) Blokowanie pojedynczych sekwencji Komunikaty o odchyłkach wartości zadanych od wartości rzeczywistych dla każdego regulatora sekwencyjnego Sygnalizacja błędu diodą LED koloru czerwonego, potwierdzenie przyciskiem. Ponadto, dostępne są dwa wyjścia przekaźnikowe, które można konfigurować jako przekaźniki alarmowe, a także cztery wejścia uniwersalne do konfigurowania jako wejścia stanów alarmowych (jedno jako wejście stanu zagrożenia pożarowego, drugie - stanu zadymienia) Funkcja dwustopniowej ochrony przed zamarzaniem (modulowana / -stanowa) lub termostat do ochrony przed zamarzaniem (jeżeli sekwencje ogrzewania generują 100 % sygnału wyjściowego, wentylatory wyłączają się) Funkcja ogrzewania wstępnego Wentylacja zależna od zapotrzebowania (CO /VOC), oddziaływanie na przepustnice powietrza lub wentylatory o zmiennej prędkości / wielobiegowe Przedłużenie trybu grzania w okresach dyżurnych Przedłużenie trybu chłodzenia w okresach dyżurnych Wentylacja nocna w okresach dyżurnych w czasie lata /14 Siemens Building echnologies Regulatory uniwersalne RU710, RU70, RU730 CE1N3144pl HVAC Products

3 Sterowanie i monitorowanie wentylatorów powietrza nawiewanego i wywiewanego wentylatora 1-biegowego (możliwe sterowanie powietrzem recyrkulacyjnym) wentylatora -biegowego (blokowanie -go biegu wg temperatury zewnętrznej) wentylatora o zmiennej prędkości obrotowej z regulacją ciśnienia Sterowanie i monitorowanie do czterech pomp, z okresowym testowaniem, w sposób ciągły przy niskich temperaturach zewnętrznych, zgodnie z regulatorem sekwencyjnym lub z trybem pracy Sterowanie systemem odzysku ciepła z funkcją optymalizacji (aximum Economy Changeover); monitorowanie wydajności Sterowanie przepustnicami powietrza mieszanego z funkcją optymalizacji aximum Economy Changeover; położenie minimum, uruchomienie i położenie maksimum w zależności od temperatury zewnętrznej Sterowanie agregatem wielostopniowym z przełącznikiem krokowym, maksymalnie 6 stopni, jedno wyjście analogowe. Punkty włączenia / wyłączenia każdego stopnia można ustawiać indywidualnie. Ustawiane czasy opóźnienia. ożliwość konfigurowania zewnętrznego sygnału wyzwalającego (np. elektryczna nagrzewnica powietrza z kontrolą przepływu powietrza). Wyjście analogowe z położeniem minimum i maksimum i możliwością odwracania sygnału Sterowanie maksymalnie czterema agregatami wielostopniowymi, każdy agregat z jednym przełącznikiem krokowym z maksimum dwoma stopniami oraz jednym wyjściem analogowym. Funkcje takie same jak wyżej. Kontrola zapotrzebowania na ciepło i zimno Dostarczanie sygnałów zapotrzebowania na ciepło i zimno Funkcje z modułem pomp bliźniaczych Funkcje z modułami uniwersalnymi Funkcje magistrali Funkcje serwisu i obsługi Sterowanie i nadzorowanie pomp bliźniaczych, z okresowym przełączaniem pomp oraz w razie awarii Dodatkowe wejścia i wyjścia do rozszerzenia zakresu funkcji regulatora (np. nadzorowanie filtrów, monitorowanie różnicy ciśnień / prędkości wentylatora, komunikaty stanów alarmowych, etc.) ogą być używane z dwoma modułami rozszerzenia (jednym RZ787 i jednym RZ788) Zadajnik pomieszczeniowy z odpowiednimi funkcjami Sygnalizacja komunikatów stanów alarmowych podawanych na magistralę przez inne urządzenia Podawanie na przekaźnik alarmowy zbiorczego komunikatu stanu alarmowego ze wszystkich urządzeń magistrali Synchronizacja czasu Wysyłanie i odbieranie sygnału temperatury zewnętrznej Wysyłanie lub odbieranie rocznego programu czasowego (wakacje / dni specjalne) do/z innego regulatora Wysyłanie lub odbieranie programu siedmiodniowego lub rocznego programu wakacji / dni specjalnych do/z innego regulatora enerowanie i wysyłanie sygnału zapotrzebowania (gorąca woda, woda lodowa) do regulatora pierwotnego lub źródła wody gorącej / lodowej Odbieranie i ocena sygnałów zapotrzebowania na zimno, jeżeli jest skonfigurowany jako regulator pierwotny lub źródło wody gorącej / wody lodowej Wspólna strategia regulowania dla regulatora wentylacji i regulatora ogrzewania dla tego samego pomieszczenia Symulacja temperatury zewnętrznej est okablowania Ochrona danych Wyświetlanie wartości zadanych, wartości rzeczywistych i obowiązujących ograniczeń Siemens Building echnologies Regulatory uniwersalne RU710, RU70, RU730 CE1N3144pl HVAC Products /14

4 Zestawienie typów urządzeń Regulatory yp Wejścia uniwersalne Wyjścia ustawiające Wyjścia przełączające Liczba pętli regulacji Wersje językowe RU de, fr, it, es RU de, fr, it, es RU de, fr, it, es RU de, en, fr, nl RU de, en, fr, nl RU de, en, fr, nl RU sv, fi, no, da RU sv, fi, no, da RU sv, fi, no, da RU pl, cs, sk, hu RU pl, cs, sk, hu RU pl, cs, sk, hu Wyposażenie Panele / urządzenia serwisowe oduły dodatkowe Nazwa yp Karta katalog. Panel operatorski na złączu wtykowym RZ790 N3111 Panel operatorski podłączany kablem RZ791 N311 Narzędzie serwisowe OCI700.1 N5655 oduł pompy bliźniaczej RZ786 N3145 oduł uniwersalny z czterema wejściami uniwersalnymi RZ787 N3146 i czterema wyjściami przekaźnikowymi oduł uniwersalny z czterema wejściami uniwersalnymi, RZ788 N3146 dwoma wyjściami przekaźnikowymi i dwoma wyjściami analogowymi V DC Kabel do podłączania modułów rozszerzenia RZ780 N3138 Zamawianie i dostawa Przy zamawianiu należy podać nazwę i kod typu regulatora, np.: Regulator uniwersalny RU730-. Urządzenia wymienione w części Wyposażenie muszą być zamawiane jako oddzielne pozycje. Każdy regulator dostarczany jest: z zaprogramowanymi pięcioma standardowymi i jedną pustą aplikacją dla typów podstawowych A, C i U (niezbędne jest odpowiednie dostosowanie konfiguracji) w różnych językach (patrz Zestawienie typów") Urządzenia współpracujące Informacje na temat zestawiania urządzeń można znaleźć w karcie katalogowej N3110, Przegląd urządzeń Synco 700" lub w dokumentacji wybranej aplikacji. 4/14 Siemens Building echnologies Regulatory uniwersalne RU710, RU70, RU730 CE1N3144pl HVAC Products

5 Dokumentacja Nazwa Numer Karta katalogowa Przegląd urządzeń Synco 700" CE1N3110 Dokumentacja techniczna, szczegółowy opis wszystkich funkcji CE1P3140 Katalog aplikacji do Synco 700 Instalacje wentylacyjne i klimatyzacyjne" Instrukcja instalacji (montaż i uruchomienie) Instrukcja obsługi (de, fr, it, es) B3144x Karta katalogowa agistrala Konnex KNX CE1N317 Dokumentacja techniczna Komunikacja magistralą Konnex dla CE1P317 urządzeń serii Synco 700 i DESIO RXB Deklaracja zgodności (CE) CE13110 Deklaracja ochrona środowiska CE1E3110 Opis Każdy typ regulatora zawiera pięć zaprogramowanych instalacji wentylacji i klimatyzacji. Niektóre z nich wymagają zastosowania modułów rozszerzenia. Podczas uruchamiania instalacji należy wprowadzić odpowiedni typ instalacji bazowej. Wszystkie związane funkcje, przyporządkowanie zacisków, niezbędne ustawienia i wyświetlane obrazy zostaną uaktywnione automatycznie. Parametry, które nie są potrzebne, nie będą uaktywnione. Ponadto każdy typ regulatora uniwersalnego ma załadowane trzy puste aplikacje: jedną dla typu A (regulator wentylacji) jedną dla typu C (regulator wody lodowej w funkcji zapotrzebowania) jedną dla typu U (regulator uniwersalny) Po połączeniu ze panelem operatorskim RZ790 lub RZ791 regulator umożliwia: uaktywnienie zaprogramowanej aplikacji zmodyfikowanie zaprogramowanej aplikacji swobodne konfigurowanie dostępnych aplikacji optymalizację ustawień regulatora Informacje o działaniu funkcji można znaleźć w dokumentacji technicznej CE1P3140. Budowa Regulator uniwersalny składa się z podstawy zaciskowej i właściwego regulatora. Regulator umieszczony jest w plastikowej obudowie wraz z płytkami obwodów drukowanych, zaciskami dwupoziomowymi oraz elementami (elektrycznymi i mechanicznymi) do przyłączenia jednego modułu rozszerzenia (patrz Wyposażenie"). Regulator można mocować na szynie profilowanej wg EN H lub bezpośrednio na ścianie. Do obsługi używany jest panel operatorski na złączu wtykowym lub podłączany kablem (patrz Wyposażenie"). Siemens Building echnologies Regulatory uniwersalne RU710, RU70, RU730 CE1N3144pl HVAC Products /14

6 Obsługa, sygnalizacja i dołączanie innych urządzeń Z Legenda 1 Przyłącze dla przyrządu serwisowego (złącze RJ45) Zdejmowana osłona z przyłączem na stacyjkę operatorską 3 Dioda (RUN) do wskazania stanu pracy 4 Przycisk z diodą (czerwoną) do wskazania błędów i do resetowania 5 Otwory na panel operatorski ze złączem wtykowym RZ790 6 Przycisk do przydzielania adresu urządzenia w trybie systemu Konnex (wymagane jest narzędzie) 7 Dioda (Prog) do wskazywania procedury programowania w trybie systemu Konnex 8 Zaczep do mocowania regulatora na szynie profilowanej 9 Uchwyt do zamocowania przewodów 10 Elektryczne i mechaniczne elementy do przyłączenia modułu rozszerzenia 11 Oparcie osłony zacisków Projektowanie Napięciem roboczym regulatora jest prąd zmienny 4 V AC. Napięcie robocze musi spełniać wymagania SELV/PELV (niskie napięcie bezpieczne) Należy stosować transformatory separacyjne z podwójną izolacją zgodnie z normą EN i EN ; Powinny być przystosowane do pracy w warunkach obciążenia wynoszącego 100%. Bezpieczniki, przełączniki, okablowanie i uziemienie muszą spełniać wymagania przepisów lokalnych Przewody czujników nie mogą być prowadzone równolegle z kablami zasilającymi wentylatorów, siłowników, pomp i in. Zaleca się korzystanie z zaprogramowanych w regulatorze standardowych aplikacji. W niektórych sytuacjach niezbędne jest wykonanie pewnych czynności adaptacyjnych Do regulatora można podłączyć jeden moduł rozszerzenia typu RZ786, RZ787 lub RZ788 ontaż i instalacja Regulatory i moduły rozszerzenia przeznaczone są do: montażu w standardowych szafach wg DIN montażu naściennego na istniejącej szynie profilowanej (EN x7.5) montażu naściennego dwiema śrubami ustalającymi montażu panelowego Urządzeń nie wolno montować w miejscach mokrych lub wilgotnych; należy przestrzegać dopuszczalnych temperatur otoczenia 6/14 Siemens Building echnologies Regulatory uniwersalne RU710, RU70, RU730 CE1N3144pl HVAC Products

7 Strona napięć niskich Strona napięć sieciowych 3144Z03en Jeżeli regulator nie powinien być obsługiwany we wnętrzu szafy sterowniczej należy zamiast panelu na złączu wtykowym RZ790 zastosować panel RZ791 podłączany kablem Przed przystąpieniem do montażu i instalacji regulatora należy odłączyć zasilanie Regulatora nie wolno wyjmować z podstawy zaciskowej! oduły rozszerzenia, jeżeli są stosowane, montuje się prawej strony regulatora z zachowaniem odpowiedniej kolejności i zgodnie z wewnętrzną konfiguracją Do łączenia modułów rozszerzenia wzajemnie ze sobą oraz z regulatorem nie używa się przewodów. Urządzenia te są elektrycznie łączone natychmiast po włożeniu modułów. Jeżeli nie ma możliwości umieszczenia wszystkich modułów rozszerzenia obok siebie, to pierwszy z oddzielnie montowanych modułów musi być podłączony do ostatniego poprzedniego modułu albo do regulatora łącznikiem RZ780. W takim przypadku całkowita długość kabla nie może przekroczyć 10 metrów. Wszystkie zaciski do podłączenia przewodów bezpiecznego niskiego napięcia (czujniki, magistrala danych) znajdują się w górnej połowie urządzenia, natomiast do podłączenia napięć sieciowych (siłowników i pomp) - w dolnej. Do każdego zacisku (sprężynowego zacisku klatkowego) można podłączyć tylko jeden przewód (żyłę lub linkę). Przed mocowaniem przewodów należy zdjąć izolację kabla do wysokości 7-8 mm. Do mocowania przewodów w zaciskach i do ich wyjmowania potrzebny jest wkrętak o wielkości 0 lub 1. Należy przewidzieć odpowiednie elementy odprężające dla kabla. Regulator zamontowany wraz z modułami na profilowanej szynie może być zdjęty z szyny dopiero po zdjęciu modułu dołączonego bezpośrednio do regulatora. oduł jest dostarczany razem z instrukcją instalacji i instrukcją obsługi. Uruchomienie Używając panelu operatorskiego RZ790 lub RZ791 lub przyrządu serwisowego, specjaliści przeszkoleni w zakresie produktów HVAC i posiadający niezbędne prawa dostępu mogą w dowolnym czasie zmieniać konfigurację i parametry, zarówno w trybie online jak i offline. W trakcie uruchamiania aplikacja jest w stanie nieaktywnym, a wyjścia w zdefiniowanym stanie wyłączonym. Oznacza to, że żadne sygnały procesowe ani alarmowe nie są podawane na magistralę. Po zakończeniu konfiguracji regulator automatycznie wykonuje nowy start Po opuszczeniu stron uruchamiania automatycznie włącza się proces testowania i identyfikowania urządzeń peryferyjnych podłączonych do wejść uniwersalnych (w tym modułów rozszerzenia). Jeżeli brak jest urządzenia peryferyjnego, wygenerowany będzie komunikat błędu. Panel operatorski można zdejmować, wkładać i podłączać w trakcie pracy regulatora. Jeżeli niezbędne jest dostosowanie konfiguracji do specyficznej instalacji, należy sporządzić odpowiednią dokumentację na ten temat i przechowywać ją we wnętrzu szafy sterowniczej. Procedurę pierwszego uruchomienia instalacji można znaleźć w instrukcji instalacji. Utylizacja Na większych elementach modułu wykonanych z tworzyw sztucznych znajdują się oznaczenia materiałów zgodnie z normą ISO / DIS , mające ułatwić utylizację przyjazną dla środowiska. 7/14 Siemens Building echnologies Regulatory uniwersalne RU710, RU70, RU730 CE1N3144pl HVAC Products

8 Dane techniczne Zasilanie (, 0) Napięcie znamionowe 4 V AC ±0 % Bezpieczne niskie napięcie (SELV) / ochrona niskim napięciem (PELV) zgodnie z HD 384 Wymagania dla zewnętrznego transformatora separacyjnego (obciążenie 100 %, maksymalnie 30 VA) zgodnie z EN / EN Częstotliwość 50/60 Hz Pobór mocy (bez modułów) 1 VA Bezpieczniki linii zasilającej maks.10 A Dane funkcjonalne Wejścia uniwersalne Wejścia wielkości mierzonych X Wejścia stanu i zliczające X Wyjścia Wyjścia ustawiające Y Rezerwa zegara Liczba Czujniki Bierne Aktywne Źródła sygnałów Bierne Aktywne Czułość styku Napięcie Prąd Wymagania dla styków stanu i impulsowych Sprzężenie sygnałów yp styku Wytrzymałość izolacji na potencjał sieciowy Dopuszczalna rezystancja Styki zamknięte Styki otwarte Liczba wyjść ustawiających i przełączających Napięcie wyjściowe Prąd wyjściowy aksymalne obciążenie 1 h patrz Zestawienie typów L-Ni 1000, 1, Pt 1000 x L-Ni 1000 (uśrednianie) V DC Ω V DC 15 V DC 5 ma beznapięciowe z podtrzymaniem lub styki impulsowe 3750 V AC wg EN maks. 00 Ω min. 50 kω patrz Zestawienie typów V DC ±1 ma ciągłe zwarcie Wyjścia przełączające 30 V AC (Q1x...Q7x) Zabezpieczenie zewnętrznej linii zasilającej Bezpiecznik bez wymiennego elementu topikowego (zwłoczny) maks. 10 A Automatyczne odcięcie linii maks. 13 A Charakterystyka zadziałania B, C, D wg EN Długość kabla maks. 300 m Styki przekaźników Napięcie przełączające Prąd przemienny przy 50 V przy 19 V Prąd załączenia rwałość styku dla 50 V AC dla 0,1 A rez. dla 0,5 A rez. dla 4 A rez. Współczynnik red. dla ind. (cos φ = 0,6) Wytrzymałość izolacji iędzy stykami przekaźnika i elektroniką systemu (izolacja wzmocniona) iędzy sąsiednimi stykami przekaźnika (izolacja podstawowa) Q1 Q; Q3 Q4; Q5 Q6 Q7 iędzy grupami przekaźników (izolacja wzmocniona) (Q1, Q) (Q3, Q4) (Q5, Q6, Q7) maks. 65 V AC min. 19 V AC maks. 4 A rez., 3 A ind. (cos φ = 0,6) min. 5 ma min. 0 ma maks. 10 A (1 s) Wartości orientacyjne: x 10 7 przełączeń 4 x 10 6 przełączeń (norm. otwarte) x 10 6 przełączeń (przełączające) 3 x 10 5 przełączeń (norm. otwarte) 1 x 10 5 przełączeń (przełączające) 0, V AC wg EN V AC wg EN V AC wg EN Zasilanie urządzeń zewnętrznych 1 Napięcie Prąd 4 V AC maks. 4 A 8/14 Siemens Building echnologies Regulatory uniwersalne RU710, RU70, RU730 CE1N3144pl HVAC Products

9 Interfejsy agistrala Konnex yp interfejsu Konnex-P1 Współczynnik obciążenia magistrali,5 Zasilanie magistrali (zdecentralizowane, może być wyłączone) 5 ma Krótkotrwała przerwa w zasilaniu zgodnie z EN ms z 1 modułem rozszerzenia agistrala rozszerzenia Specyfikacja złącza 4 styki SELV/PELV Przyłączenie narzędzia serwisowego złącze RJ45 Długość kabla Połączenia elektryczne Stopień ochrony Warunki otoczenia Dla biernych sygnałów pomiarowych i ustawiających yp sygnału L-Ni 1000, 1 Pt Ω Ω Czułość styku Dla sygnałów pomiarowych i regulacyjnych V DC Dla magistrali Konnex yp kabla Zaciski dla żył dla linek bez nasadek dla linek z nasadkami Przyłącze magistrali Konnex Stopień ochrony obudowy zgodnie z IEC Klasa bezpieczeństwa zgodnie z EN Praca Warunki otoczenia emperatura (obudowa i elektronika) Wilgotność Warunki mechaniczne ransport Warunki otoczenia emperatura Wilgotność Warunki mechaniczne (błędy pomiarowe można korygować w menu Ustawienia / Wejścia") maks. 300 m maks. 300 m maks. 300 m maks. 300 m maks. 300 m patrz karta katalogowa urządzenia podającego sygnał maks. 700 m -żyłowa skrętka bez ekranu zaciski sprężynowe klatkowe średnica 0,6 mm 0,5...,5 mm 0,5...1,5 mm połączenia wzajemnie niezamienialne IP0 (po zamontowaniu) urządzenie do stosowania z urządzeniami II klasy bezpieczeństwa IEC klasa 3K C % r.h. (bez skraplania) klasa 3 IEC klasa K C <95 % r.h. klasa Klasyfikacja zgodnie z EN ryb pracy, automatyczne urządzenia sterujące typ 1B Stopień zanieczyszczenia, środowisko urządzeń sterujących Klasa oprogramowania A Nominalne napięcie udarowe 4000 V emperatura testu obudowy 15 C ateriały i kolory Normy i standardy Waga Podstawa zaciskowa Właściwy regulator Opakowanie Bezpieczeństwo produktu Automatyczne urządzenia elektryczne domowego użytku i podobnych zastosowań Specjalne wymagania dla regulatorów energetycznych Systemy elektroniczne mieszkań i budynków (HBES) Zgodność elektromagnetyczna Odporność na zakłócenia sektor przemysłowy Emisje zakłóceń sektor gospodarstwa domowego, przemysł lekki Systemy elektroniczne mieszkań i budynków (HBES) Zgodność - Wytyczne dla zgodności elektronicznej (EC) Wytyczne dla niskiego napięcia Zgodność Australian EC Framework Radio Interference Emission Standard Bez opakowania poliwęglan, RAL 7035 (jasnoszary) poliwęglan, RAL 7035 (jasnoszary) tektura falista EN EN EN EN EN EN /336/EEC 73/3/EEC Radio communication act 199 AS/NZS ,49 kg 9/14 Siemens Building echnologies Regulatory uniwersalne RU710, RU70, RU730 CE1N3144pl HVAC Products

10 Schematy połączeń Połączenia wewnętrzne RU710 X1 X 1 X3 X4 1 X5 X6 1 Q13 Q Y 0 CE CE Q14 Q RU70 X1 X1X3 X4 1 X5 X6 1 X7 X8 Q13 Q3 Q33 Q Y CE CE Q14 Q4 Q34 Q RU730 X1 X 1 X3 X4 1 X5 X6 1 X7 X8 Q13 Q3 Q33 Q43 Q63 Q Y CE CE Q14 Q4 Q34 Q44 Q64 Q Legenda Uwagi Schematy połączeń Połączenia po stronie pomiarowej, 0 Napięcie znamionowe AC 4 V 1 Napięcie wyjściowe AC 4 V do zasilania zewnętrznych czujników aktywnych, źródeł sygnałów, urządzeń monitorujących i nastawczych Zero pomiarowe dla wejścia sygnałowego 0 Zero systemowe dla wyjścia sygnałowego X1...X8 Uniwersalne wejścia sygnałowe dla L-Ni 1000, x L-Ni 1000 (uśrednianie), 1, Pt 1000, DC V, Ω (wartość zadana), Ω (względna wartość zadana), styki beznapięciowe... Wyjścia regulacyjne lub stanu, analogowe DC V Q... Wyjścia przekaźnikowe beznapięciowe (styk normalnie otwarty) dla AC V CE+ Linia danych magistrali Konnex, dodatnia CE Linia danych magistrali Konnex, ujemna Do każdego zacisku można podłączyć tylko jeden przewód żyłowy albo linkowy. Zaciski podwójne są wewnętrznie połączone ze sobą. Przykłady: Schemat połączeń 1: Sekcja pomiarowa z biernym czujnikiem głównym i pomocniczym oraz biernym źródłem sygnału AC 4 V (3)(1) B B1 B B5 B X... X... X A Schemat połączeń : Sekcja pomiarowa z aktywnym czujnikiem i aktywnym źródłem sygnału AC 4 V B B3 X... 1 (1) () LN 1 (3) (4) out in X... R 3144A /14 Siemens Building echnologies Regulatory uniwersalne RU710, RU70, RU730 CE1N3144pl HVAC Products

11 Schematy połączeń 3 i 4: Sekcja pomiarowa z czujnikiem CO /VOC z procesorem zapotrzebowania na wentylację lub bez AC 4 V 1 (CO) (VOC) U1 U U1 U B4 X A03 AC 4 V 1 (CO) (VOC) U1 U X... B4 3144A U3 D 10 U4 S Połączenia po stronie sterowania i monitorowania Schemat połączeń 5: L 1 AC 30 V AC 4 V 0 X... X... X... Q Q14 Q33 Q34 0 N 0 Y K1 1 K 3144A05 Legenda do schematów połączeń 1-5 Regulator uniwersalny RU7... K1, K Stycznik silnika wentylatora B1 Czujnik temp. powietrza nawiew.qa... Układ przesun. wart. zadanej BS1.5 B3 Czujnik zamarzania QAF63./QAF63... R Ustawnik wartości zadanej BS61 B4 Czujnik CO /VOC QPA63... S4 Przełącznik wł./wył. "Sygnał blokady" B5 Czujnik temp. pomieszczenia QAA4 U4 Procesor zapotrzebowania na wentylację AQP63.1 Czujnik różnicy ciśnień QB81... Urządzenie wykonawcze dla ogrzewania... Styk wyzwalacza nadmiarowo-prądowego Siemens Building echnologies Regulatory uniwersalne RU710, RU70, RU730 CE1N3144pl HVAC Products /14

12 Przegląd zaprogramowanych aplikacji standardowych yp regulatora yp instalacji Numer / opis aplikacji Schemat instalacji RU710 A01 ADA001 U1 HQ a Regulacja temperatury powietrza nawiewnego z wodną nagrzewnicą powietrza. (powietrza wywiewanego)/ powietrza nawiewanego z minimalnym i maksymalnym ograniczeniem temperatury Y II N.X3 3.Q1 F B1 B5 N.X.X1 A0 ADB001 U1 HQ a wodną chłodnicą powietrza. (powietrza wywiewanego)/ powietrza nawiewanego z minimalnym i maksymalnym ograniczeniem temperatury A03 ADC001 U1 HQ a Regulacja temperatury powietrza nawiewnego z nagrzewnicą wodną i chłodnicą wodną powietrza w sekwencji. (powietrza wywiewanego)/ powietrza nawiewanego z minimalnym i maksymalnym ograniczeniem temperatury A04 AEA001 U1 HQ a przepustnicami powietrza mieszanego oraz nagrzewnicą wodną w sekwencji. A05 ADAE01 U1 HQ a płytowym wymiennikiem odzysku ciepła i nagrzewnicą wodną powietrza w sekwencji. RU70 A01 AEC001 U HQ a przepustnicami powietrza mieszanego, nagrzewnicą wodną i chłodnicą wodną powietrza w sekwencji. A0 ADCE01 U HQ a płytowym wymiennikiem odzysku ciepła, nagrzewnicą wodną i chłodnicą wodną powietrza w sekwencji. II N.Q II Y Y Y Y Y N.Y N.Y Y F F II B10 N.Y B10.X1 II II N.Y N.X3 3.Q1 N.Y II N.Q 3 N.X3 N.X3 3.Q1 N. N.X3 3 N.X3 3.Q1 N. F N.X3 F F F5 F B1 B1 F5 B1 B1 B1 B1 AQ B5 N.X B5 N.X.X1 B4.X1 B5 N.X.X AQ B5 N.X.X B4 B5 N.X B5 N.X 1/14 Siemens Building echnologies Regulatory uniwersalne RU710, RU70, RU730 CE1N3144pl HVAC Products

13 yp regulatora yp instalacji Numer / opis aplikacji RU70 A03 ADFB01 U HQ a nagrzewnicą wodną i chłodnicą wodną powietrza w sekwencji. Regulacja wilgotności pomieszczenia z nawilżaczem parowym. A04 AEDB01 U HQ a przepustnicami powietrza mieszanego i nagrzewnicą wodną powietrza w sekwencji. Regulacja wilgotności pomieszczenia z nawilżaczem parowym. A05 ADDP01 U HQ a Regulacja temperatury powietrza nawiewnego z obrotowym wymiennikiem odzysku ciepła i wodną nagrzewnicą powietrza w sekwencji. Regulacja wilgotności pomieszczenia z nawilżaczem parowym. RU730 A01 AEFB01 U3 HQ a przepustnicami powietrza mieszanego, wodną nagrzewnicą i wodną chłodnicą powietrza w sekwencji. Regulacja wilgotności z nawilżaczem parowym. A0 ADFP01 U3 HQ a obrotowym wymiennikiem odzysku ciepła, wodną nagrzewnicą i wodną chłodnicą powietrza w sekwencji. Regulacja wilgotności pomieszczenia z nawilżaczem parowym. A03 ADZA01 U3 HQ a powietrza nawiewanego, z wodną nagrzewnicą wtórną i wodną chłodnicą powietrza w sekwencji. Regulacja wilgotności pomieszczenia z komorą zraszania. Korekcja temperatury punktu rosy (stała wilgotność powietrza nawiewanego) z wodną nagrzewnicą wstępną powietrza i wodną chłodnicą powietrza w sekwencji. Y II N.Q Y II N.Q Y Y Y Y.X1 N.Y N.Y Schemat instalacji F F B10.X1 B10.X1 1 N.Y 3 1 N.Y 3 II N.Q N.Y II N.Q N. 3 N. II N.Q N. N.Q5 II N.Q N. 9 N.Q4 N. N.Q4 B7 N. N.Q5 N. N.Q5 0 N.Y F N. N.Q4 F F5 ϕ F F5 F ϕ.x ϕ N.X, N.X3 ϕ N.X, N.X3 B4 AQ.X1 ϕ ϕ ϕ ϕ,.x1 ϕ N.X, N.X3.X ϕ N.X, N.X3 B4 AQ.X1.X ϕ N.X, N.X3.X ϕ N.X, N.X3.X Siemens Building echnologies Regulatory uniwersalne RU710, RU70, RU730 CE1N3144pl HVAC Products /14

14 yp regulatora yp instalacji Numer / opis aplikacji Schemat instalacji A04 AEZH01 U3 HQ a powietrza nawiewanego, z wodną nagrzewnicą wtórną i wodną chłodnicą powietrza w sekwencji. Regulacja wilgotności pomieszczenia z komorą zraszania w sekwencji. Korekcja temperatury punktu rosy (stała wilgotność powietrza nawiewanego) z przepustnicami powietrza mieszanego, wodną nagrzewnicą wstępną powietrza i wodną chłodnicą powietrza w sekwencji. Y.X1 N.Y 3 N. II N.Q 9 N.Q4 B7 0 N. F ϕ ϕ N.X, N.X3 B4 AQ.X.X3 RU730 A05 AEZH0 U3 HQ a powietrza nawiewanego, z przepustnicami powietrza mieszanego, wodną nagrzewnicą wtórną powietrza i wodną chłodnicą powietrza w sekwencji. Regulacja wilgotności pomieszczenia z komorą zraszania i wodną chłodnicą powietrza. Korekcja temperatury punktu rosy (stała wilgotność powietrza nawiewanego) z wodną nagrzewnicą wstępną powietrza. Y.X1 N.Y 3 B7 9 N.Q4 N. II N.Q 0 N. F ϕ ϕ N.X, N.X3 B4 AQ.X.X3 Wymiary , = 66,4 ø 10,5 ø = RZ EN H = = Wymiary w mm 14/ Siemens Building echnologie Siemens Building echnologies Regulatory uniwersalne RU710, RU70, RU730 CE1N3144pl HVAC Products
