1 WODNE I PRZEMYSŁOWE POMPY ODŚRODKOWE

2 All about your flow Tapflo to wiodący producent pomp dostarczający szeroki zakres produktów klasy premium do różnych aplikacji przemysłowych. Skupiamy się na dostarczaniu najlepszych rozwiązań do transferu cieczy i wsparciu na każdym etapie procesu na całym świecie. O Firmie Tapflo Est. in Sweden 1980 Tapflo to niezależny, rodzinny, szwedzki producent i globalny dostawca pomp membranowych zasilanych sprężonym powietrzem, pomp wirowych oraz innych urządzeń przemysłowych. Firma została założona w 1980 roku w Kungälv w Szwecji. Od tego czasu Tapflo nieustannie pracuje nad konstrukcją i produkcją pomp membranowych tworzywowych, metalowych i sanitarnych, jak również całą gamą pomp odśrodkowych i urządzeń przemysłowych. Lata dynamicznego rozwoju doprowadzały do powstania Grupy Tapflo, o globalnym zasięgu, reprezentowanej poprzez własne oddziały oraz przez niezależnych dystrybutorów w ponad 75 krajach na 6 kontynentach. Certyfikowana jakość W Tapflo wierzymy, że jakość jest jedną z najważniejszych wartości, zarówno dla naszych Klientów, jak i Pracowników. Efektem takiego podejścia jest fakt, że produkty Tapflo sa zgodne z wieloma światowymi certyfikatami i instrukcjami jakości. Wiele z naszych produktów spełnia wymagania dyrektywy EC ATEX dla urządzeń do zastosowania w potencjalnie niebezpiecznym środowisku. Aseptyczna seria jest certyfikowana na zgodność z EHEDG (European Hygienic Engineering & Design Group), natomiast seria farmaceutyczna ma aprobatę USP VI oraz EC 1935/2004. Wszystkie nasze produkty posiadają oznaczenie CE, a do każdego z nich dołączana jest instrukcja obsługi. Proces produkcji Tapflo jest certyfikowany zgodnie z ISO 9001:2015. REACH Compliant ROHS Compliant Nasze wartości Długookresowe zaangażowanie jest kluczem Naszym celem jest ciągłe dostarczanie produktów premium dostosowanych do ewoluujących potrzeb naszych klientów. Relację z naszym Klientem traktujemy jako inwestycję długookresową. Lokalnie oznacza na twoich warunkach Tapflo jest globalnym dostawcą zapewniającym lokalne wsparcie. Niezależnie do tego gdzie znajduje się Twój biznes możesz liczyć na nasze wsparcie. Elastyczność jest podstawą dobrej obsługi Jesteśmy przygotowani aby stawić czoła rzeczywistości, wiedząc że w praktyce oznacza to odpowiedzi na zapytania, ofertowanie rozwiązań i dostarczanie części zamiennych w minimalnym czasie. Dopasowanie produktu do potrzeb Naszym nadrzędnym celem jest pomagać Klientom w znalezieniu najlepszego rozwiązania, które podniesie efektywność ich biznesu. Jeżeli to wymaga przeprojektowania standardowych rozwiązań, stanowi to dla nas wyzwanie nie problem. Produkcja to rozwój W takcie procesu wytwarzania produktów, praktycznie niemożliwym jest aby nie odkryć możliwości jego udoskonalenia. Pozwala to nam na oferowanie rozwiązań które są nawet bardziej dopasowane i efektywniejsze. 2

3 Pompy procesowe RD Wirnik Zamknięty RG Wirnik Półotwarty RB Wirnik Kanałowy RC Wirnik Vortexowy 3

4 Pompy pionowe PIONOWE Wirnik Zamknięty, Otwarty, Kanałowy i Vortexowy CANTILEVER Wirnik Vortexowy i Kanałowy 4

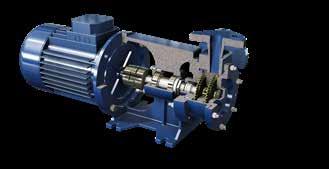

5 Pompy monoblokowe HD Wirnik Zamknięty HG Wirnik Półotwarty RS Wirnik Vortexowy Pompy do wody RN Wirnik Zamknięty TS Wielostopniowa RAM Wirnik Peryferalny 5

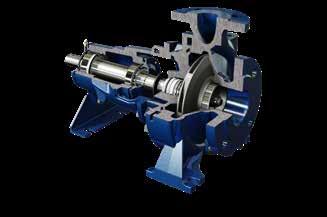

6 RD Wirnik Zamknięty Wysoka sprawność hydrauliczna i niskie NPSH. Pompa odśrodkowa zbudowana zgodnie z normami ISO 2858/ ISO Wytrzymały wał i łożyska zaprojektowane do ciężkich warunków pracy. Tylko 3 korpusy łożysk dla całej gamy pomp. Jedna pokrywa uszczelnienia pasuje do każdego rodzaju uszczelnienia. ZAKRES ZASTOSOWANIA: przenoszenie agresywnych organicznych i nieorganicznych cieczy w zakładach chemicznych i petrochemicznych. Są używane również w: instalacjach odsalania wody morskiej, elektrowniach, zakładach przeróbki stali, dystrybucji gorącej wody. Istotne dane Króciec tłoczny: od DN 32 do DN 125 Maksymalne ciśnienie pracy: 16 bar Wydajność pompy: do 500 m 3 /h Wysokość podnoszenia: do 140 m Temperatura: do C - w zależności od pompowanego medium Materiały: AISI 316 (na zapytanie AISI 304, AISI 904, Duplex, Superduplex, Hasteloy B lub C) Krzywe charakterystyk 2 polowe 4 polowe Możliwości montażu 6

7 RG Wirnik Półotwarty Wysoka sprawność hydrauliczna i niskie NPSH. Pompa odśrodkowa zbudowana zgodnie z normami ISO 2858/ ISO Wytrzymały wał i łożyska zaprojektowane do ciężkich warunków pracy. Tylko 3 korpusy łożysk dla całej gamy pomp. Jedna pokrywa uszczelnienia pasuje do każdego rodzaju uszczelnienia. ZAKRES ZASTOSOWANIA: przenoszenie lekko zanieczyszczonych cieczy lub nieściernych cieczy w przemyśle chemicznym i petrochemicznym. Może przenosić do 15% zawartości gazu w cieczy. Są używane również w: rafineriach, przemyśle papierniczym, przemyśle spożywczym, cukrowym, instalacjach odsalania wody morskiej, elektrowniach, zakładach przeróbki stali, dystrybucji gorącej wody. Istotne dane Króciec tłoczny: od DN 32 do DN 125 Maksymalne ciśnienie pracy: 16 bar - w zależności od wielkości pompy Wydajność pompy: do 300 m 3 /h Wysokość podnoszenia: do 95 m Temperatura: do C - w zależności od pompowanego medium Materiały: AISI 316 (na zapytanie AISI 304, AISI 904, Duplex, Superduplex, Hasteloy B lub C) Krzywe charakterystyk 2 polowe 4 polowe Możliwości montażu 7

8 RC Wirnik Vortexowy Wolny przelot w pompie aż do 180mm, dzięki całkowicie cofniętemu wirnikowi. Odśrodkowe pompy z korpusem łożyskowym zgodne z normami ISO 2858/ISO Wytrzymały wał i łożyska zaprojektowane do ciężkich warunków pracy. Tylko 4 korpusy łożysk dla całej gamy pomp. Jedna pokrywa uszczelnienia pasuje do każdego rodzaju uszczelnienia. ZAKRES ZASTOSOWANIA: przenoszenie chemikaliów z zawiesinami, lepkie ciecze, media z zawartością włókien, ścieki. Są używane również w: rafineriach, przemyśle papierniczym, przemyśle spożywczym, cukrowym, instalacjach odsalania wody morskiej, elektrowniach, zakładach przeróbki stali, dystrybucji gorącej wody. Istotne dane Króciec tłoczny: od DN 32 do DN 250 Maksymalne ciśnienie pracy: 10 bar - w zależności od wielkości pompy Wydajność pompy: do 800 m 3 /h Wysokość podnoszenia: do 60 m Temperatura: do C - w zależności od pompowanego medium Materiały: Żeliwo Szare GJL250 albo AISI 316 (na zapytanie AISI 304, AISI 904, Duplex, Superduplex, Hasteloy) Krzywe charakterystyk 2 polowe 4 polowe 6 polowe Podnoszenie[m] Możliwości montażu 8

9 RB Wirnik Kanałowy Wirnik o specjalnej geometrii aby uzyskać niskie NPSH i duży przelot Odśrodkowe pompy z korpusem łożyskowym zgodne z normami ISO 2858/ISO Wytrzymały wał i łożyska zaprojektowane do ciężkich warunków pracy. Tylko 5 korpusów łożysk dla całej gamy pomp. Jedna pokrywa uszczelnienia pasuje do każdego rozdzaju uszczelnienia. ZAKRES ZASTOSOWANIA: przenoszenie lekko zanieczyszczonych cieczy w oczyszczalniach ścieków, czystej wody lub kondensatu do wież chłodniczych, lepkich cieczy w wyparkach, przemysł chemiczny. Są używane również w: rafineriach, przemyśle papierniczym, przemyśle spożywczym, cukrowym, instalacjach odsalania wody morskiej, elektrowniach, zakładach przeróbki stali, dystrybucji gorącej wody. Istotne dane Króciec tłoczny: od DN 65 do DN 300 Maksymalne ciśnienie pracy: 10 bar - w zależności od wielkości pompy Wydajność pompy: do 2400 m 3 /h Wysokość podnoszenia: do 70 m Temperatura: do C - w zależności od pompowanego medium Materiały: AISI 316 (na zapytanie AISI 304, AISI 904, Duplex, Superduplex, Hastelloy B and C) Krzywe charakterystyk 4 polowe 6 polowe Możliwości montażu 9

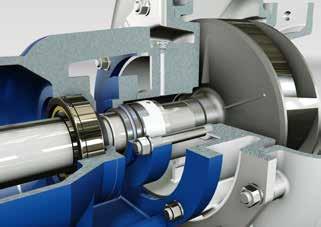

10 Uszczelnienia Tylko jeden korpus dla różnych uszczelnień Cylindryczna komora zbudowana zgodnie z norma EN12756 może zostać wyposażona w każdy typ uszczelnienia mechanicznego. Uszczelnienia pojedyncze, podwójne, tandemowe, back to back lub pakułowe mogą być przekształcane przy wymianie tylko kilka elementów. Ten modułowy system pozwala klientowi na zmianę uszczelnienia używając tej samej pokrywy korpusu i kilku dodatkowych części. Aż do 15 różnych rozwiązań uszczelnień aby spełnić oczekiwania klienta. Uszczelnienia mogą zostać wyposażone w PLAN zgodnie z API 682 (np: PLAN 11, PLAN 52, PLAN 53, PLAN 54). Pojedyncze uszczelnienie mechaniczne Najbardziej popularne z uszczelnień mechanicznych do zastosowań na czystych cieczach (brak zanieczyszczeń lub kryształów). Pompowana ciecz smaruje powierzchnie uszczelnienia mechanicznego i usuwa ciepło. Podwójne uszczelnienie back to back Podwójne uszczczelnienie back to back jest rozwiązaniem z komorą ciśnieniową. Zewnętrza ciecz serwisowa oddziela produkt od atmosfery, jest podawana pod ciśnieniem wyższym o około 0,5-1bar od ciśnienia pompowanego produktu. W celu pokazania zalet tego uszczelnienia zaleca się zainstalowanie manometru, aby sprawdzić aktualne ciśnienie. Zmiana ciśnienia będzie informowała o nieprawidłowościach w pracy. Czerwony kolor pokazuje rozwiązanie zastosowane do danej pompy 10

11 Podwójne tandemowe uszczelnienie mechaniczne Ten typ uszczelnienia posiada dwie pary uszczelnień czołowych skierowanych w tym samym kierunku. Zastosowanie tego uszczelnienia pozwala na stopniową redukcję ciśnienia z komory pompy, lub zastosowanie medium przepłukującego i monitorowanie głównego uszczelnienia mechanicznego produktu. Zewnętrzny zbiornik cieczy serwisowej służy do oddzielenia pompowanego produktu od atmosfery. Uszczelnienie kartridżowe Kartridżowe uszczelnienie i komponenty uszczelnienia standardowego są podobne ale stacjonarna część uszczelnienia kartridżowego jest zabudowana w obudowie, a część obrotowa jest zamontowana na tulei uszczelnionej o-ringiem. Obudowa uszczelnienia kartridżowego jest elementem montażowym w pompie i nie ma potrzeby montażu pokrywy uszczelnienia. Niezwykle rzadkie błędy montażowe. Wstępnie zamontowane uszczelnienia tego typu eliminują błędy montażowe. Uszczelnienie pakułowe Uszczelnienie pakułowe jest sznurem fizycznie nawiniętym na wał uszczelniającym przestrzeń pomiędzy wałem i korpusem pompy. Pakuły są cały czas używane w wielu aplikacjach. Czerwony kolor pokazuje rozwiązanie zastosowane do danej pompy 11

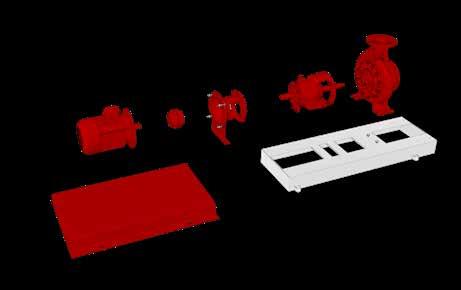

12 Konfiguracje agregatów W celu zbudowania całej gamy produktów (monoblokowych na kołnierzu mocującym i podstawie) konieczne jest zastosowanie 3 korpusów łożysk i 6 kołnierzy mocujących. Przewymiarowane podstawy gwarantują wysoką stabilność; montaż na korpusie mocującym pozwala na uniknięcie problemów związanych z brakiem wyrównania połówek sprzęgła pompy i silnika. Wyprowadzony wał (Bare Shaft) Korpus łącznikowy (Lantern Bracket) 12

13 Korpus łącznikowy na podstawie Wersja monoblokowa Wyprowadzony wał na podstawie 13

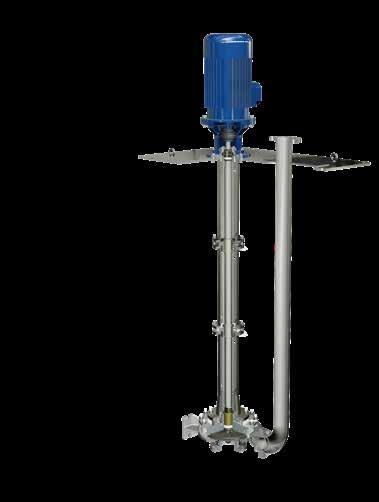

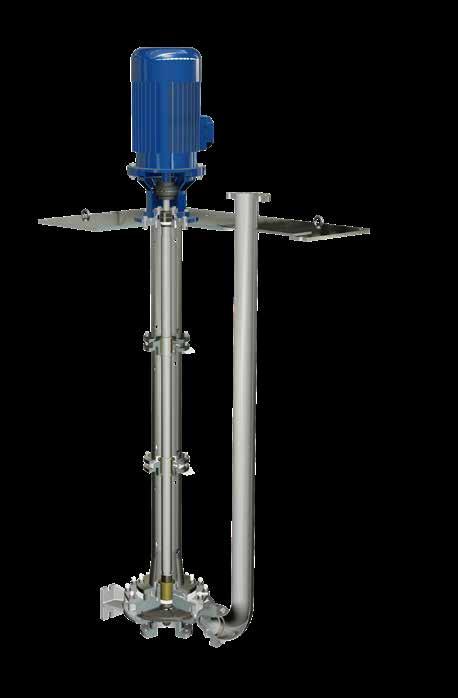

14 Pompa pionowa Wirnik Zamknięty, Otwarty, Kanałowy i Vortexowy Pionowa pompa zanurzalna (norma ISO 5199 ) z wałem z łożyskami pośrednimi. Korpus pompy jest zanurzony w cieczy, natomiast silnik jest ponad płytą, utrzymując go z daleka od medium. Rura tłoczna jest oddzielona od kolumny pompy i smarowanie łożysk pośrednich zazwyczaj odbywa się przez pompowaną ciecz. Możliwe jest zastosowanie spłukiwania z zewnętrznego źródła cieczy (czysta ciecz lub smar) w przypadku agresywnych mediów. Płyta montażowa może zostać wykonana zgodnie z wymaganiami klienta, aby dopasować ją do istniejącego miejsca posadowienia. ZAKRES ZASTOSOWANIA wszelkie aplikacje przemysłowe, rafinerie, sektor Oil & Gas, przemysł chemiczny i papierniczy. Typowe aplikacje: drenaż zbiorników podziemnych, transfer pomiędzy zbiornikami. Istotne dane Długość pompy: do 6 metrów Płyta montażowa: prostokątna, okrągła zgodnie ze specyfikacja klienta Uszczelka wargowa lub cartridżowe uszczelnienie zabezpieczające przed przedostaniem się par medium lub konstrukcja ciśnieniowa. Materiały: Żeliwo Szare GJL250 lub AISI 316 (na zapytanie AISI 304, AISI 904, Duplex, Superduplex, Hasteloy) Materiał wykonania tulei łożyskowej: brąz, guma, RULON i PEEK Na zapytanie filtr na ssaniu lub przedłużka na ssaniu. Typ wirnika Wirnik zamknięty Czyste ciecze. Wirnik kanałowy Lekko zanieczyszczone ciecze lub nieagresywne ścieki. Wirnik o specjalnej geometrii, aby uzyskać niskie NPSH i duży przelot. Półotwarty z płytą ścierną Lekko zanieczyszczone ciecze lub nieagresywne ścieki. Może przenosić do 15% zawartości gazu w cieczy. Wirnik vortexowy Krystalizujące zawiesiny, lepkie ciecze, duża zawartość włókien, ścieki. Wolny przelot w pompie aż do 180 mm, dzięki całkowicie cofniętemu wirnikowi. 14

15 Możliwości montażu Smarowanie przez ciecz pompowaną. Pompowana ciecz smaruje wszystkie łożyska ślizgowe (dolne i pośrednie) Ciecz musi być czysta: zanieczyszczenia mogą zatkać małe orurowanie smarujące tuleje pośrednie. Pompy pionowe z zamontowaną tylko dolną tuleją mogą pracować z cieczami zawierającymi małe zanieczyszczenia jeżeli nie są one ścierne. Smarowanie z zewnętrznego źródła cieczy Zewnętrzne źródło czystej cieczy lub smaru smaruje wszystkie łożyska ślizgowe (dolne i pośrednie). Znajduje zastosowanie kiedy ciecze są zanieczyszczone, lepkie lub z zawieszonymi częściami stałymi. Takie wykonanie pozwala również na pracę bez cieczy w zbiorniku. Ciecz dostarczana z zewnątrz jest pompowana razem z głównym medium. Smarowanie przez ciecz do kolumny pompy Wykonanie przeznaczone, kiedy ciecz jest agresywna, zanieczyszczona, lepka lub zawiera stałe zanieczyszczenia. Uszczelnienie mechaniczne jest umieszczone pomiędzy wałem i pokrywą korpusu, aby możliwe było zalanie kolumny pompy. Wszystkie łożyska ślizgowe (dolne i pośrednie) są smarowane przez ciecz z zewnątrz. Przed uruchomieniem kolumna musi być napełniona cieczą smarującą. Poziom medium musi być konstrolowany przez czujnik poziomu. 15

16 Pompy Cantilever Wirnik Vortexowy i Kanałowy Pionowa pompa serii Cantilever z nieblokującym się wirnikiem vortexowym lub kanałowym. Korpus pompy jest zanurzony w cieczy, natomiast silnik jest ponad płytą, utrzymując go z daleka od medium. Przewymiarowane łożysko kulowe przeznaczone do ciężkich zastosowań ze smarownicą umieszczoną powyżej płyty montażowej nie jest narażone na środowisko korozyjne. Oznacza to, że: Żadne z łożysk nie jest umieszczone w pompowanej cieczy (brak uszczelnienia mechanicznego lub tulei). Łożysko jest uszczelnione tak, aby chronić je przed cieczą i jej oparami. Pompa może pracować na sucho bez ryzyka jej uszkodzenia. Właściwa praca i zredukowany koszt. Płyta montażowa może zostać wykonana zgodnie z wymaganiami klienta, aby dopasować ją do istniejącego miejsca posadowienia. ZAKRES ZASTOSOWANIA: do ścieków, mazi i cieczy zawierających duże lub długie zanieczyszczenia. Typowe aplikacje: drenaż zbiorników podziemnych, transfer pomiędzy zbiornikami, produkcja żywności, transport ścieków. Istotne dane Długość pompy Płyta montażowa: Typ wirnika Wirnik kanałowy Lekko zanieczyszczone ciecze lub nie ścierne ścieki. Specjalna geometria łopatek zapewnia niskie NPSH i duży swobodny przepływ. Wysoka sprawność i niskie NPSH. do 1,8 m Może zostać przedłużony dzięki użyciu przedłużki po stronie ssącej pozwalającej na to aby pompa pracowała z poziomem cieczy poniżej wirnika. prostokątna, okrągła zgodnie ze specyfikacja klienta Uszczelka wargowa zabezpieczająca przed przedostaniem się par medium. Materiały: Żeliwo Szare GJL250 lub AISI 316, na zapytanie CA6NM (400HB twardości), AISI 304, AISI 904, Duplex, Superduplex Na zapytanie filtr na ssaniu lub przedłużka na ssaniu. Wirnik vortexowy Krystalizujące zawiesiny, lepkie ciecze, duża zawartość włókien, ścieki. Wolny przelot w pompie aż do 180 mm, dzięki całkowicie cofniętemu wirnikowi. 16

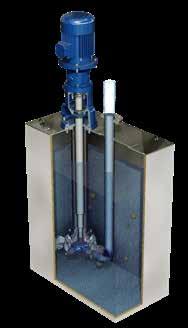

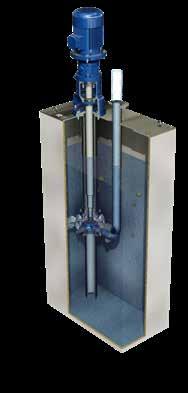

17 Instalacja Typowa instalacja Pompa cantilever jest zainstalowana na górze zbiornika i pracuje bez czujnika poziomu. Pompa pracuje prawidłowo, gdy poziom cieczy jest powyżej otworów zalewających. W przypadku, kiedy poziom cieczy jest poniżej króćca ssącego, pompa nie zostanie zalana, wówczas wystąpi praca na sucho. Pompa zacznie pracować, kiedy poziom cieczy osiągnie poziom powyżej otworów zalewających. Typowa instalacja z przedłużką na ssaniu Pompa cantilever jest zainstalowana na górze zbiornika i pracuje bez czujnika poziomu. Pompa pracuje prawidłowo, gdy poziom cieczy jest powyżej otworów zalewających. W przypadku, kiedy poziom cieczy jest poniżej króćca ssącego, lub NPSHa jest niższe niż NPSHr pompa nie będzie zalana i wystąpi praca na sucho. Rozwiązanie to pozwala na opróżnienie zbiornika, aż do głębokości 5 m poniżej króćca ssącego. Pompa zacznie pracować, kiedy poziom cieczy osiągnie poziom powyżej otworów zalewających. Instalacja na zewnątrz Pompa cantilever jest zainstalowana na zewnątrz zbiornika i pracuje bez kontroli. Pompa może pracować kiedy poziom cieczy w zbiorniku jest powyżej korpusu pompy. W przypadku, kiedy poziom cieczy jest poniżej króćca ssącego, pompa nie będzie zalana, wówczas wystąpi praca na sucho. Pompa zacznie pracować, kiedy poziom cieczy osiągnie poziom powyżej korpusu pompy. Poziom cieczy w zbiorniku musi być niższy niż króciec zawracający medium z kolumny pompy. Takie rozwiązanie pozwala na pracę z bardzo gorącymi cieczami (aż do 300 o C) i z zanieczyszczeniami. 17

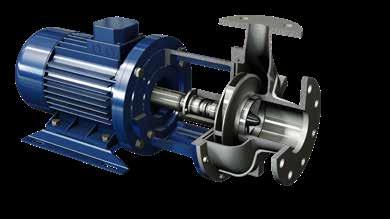

18 HD Wirnik Zamknięty Monoblokowe pompy odśrodkowe do trudnych aplikacji. Łatwa wymiana z pompami ISO Takie same wymiary i ułożenie króćców. Korpus i wirnik wyprodukowany z użyciem technologii odlewania. Standardowe silniki IEC. Na zapytanie dostępne są różne wykonania uszczelnień i opcji materiałowych. ZAKRES ZASTOSOWANIA: przenoszenie agresywnych organicznych i nieorganicznych cieczy w zakładach chemicznych. Są używane również w: instalacjach wody, przemyśle spożywczym, odzysku wody / rozpuszczalników, energetyce, przemyśle przeróbki stali. Istotne dane Króciec tłoczny: od DN 32 do DN 80 Maksymalne ciśnienie pracy: do 8 bar - w zależności od wielkości pompy Wydajność pompy: do 300 m 3 /h Wysokość podnoszenia: do 55 m Temperatura: do 120 C - w zależności od pompowanego medium Materiały: AISI 316 Kołnierze mocujące: PN16 o zredukowanej grubości lub DIN11851 Krzywe charakterystyk 2 polowe 4 polowe Przyłącza Przyłącza kołnierzowe i spożywcze 18

19 HG Wirnik Półotwarty Monoblokowe pompy odśrodkowe do trudnych aplikacji. Łatwa wymiana z pompami ISO Takie same wymiary i ułożenie króćców. Korpus i wirnik wyprodukowany z użyciem technologii odlewania. Standardowe silniki IEC. Na zapytanie dostępne są różne wykonania uszczelnień i opcji materiałowych. ZAKRES ZASTOSOWANIA: przenoszenie lekko zanieczyszczonych cieczy w lub nieagresywnych ścieków w przemyśle chemicznym. Może przenosić ciecze z zawartością gazu do 10%. Są używane również w: instalacjach wody, przemyśle spożywczym, odzysku wody / rozpuszczalników, energetyce, przemyśle przeróbki stali. Istotne dane Króciec tłoczny: od DN 32 do DN 80 Maksymalne ciśnienie pracy: do 8 bar - w zależności od wielkości pompy Wydajność pompy: do 200 m 3 /h Wysokość podnoszenia: do 60 m Temperatura: do 120 C - w zależności od pompowanego medium Materiały: AISI 316 Kołnierze mocujące: PN16 o zredukowanej grubości lub DIN11851 Krzywe charakterystyk 2 polowe 4 polowe Przyłącza Przyłącza kołnierzowe i spożywcze 19

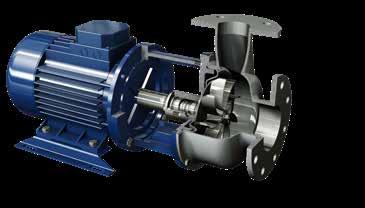

20 RS Wirnik Vortexowy Monoblokowe pompy odśrodkowe do trudnych aplikacji. Łatwa wymiana z pompami ISO Takie same wymiary i ułożenie króćców. Korpus i wirnik wyprodukowany z użyciem technologii odlewania. Standardowe silniki IEC. Na zapytanie dostępne są różne wykonania uszczelnień i opcji materiałowych. ZAKRES ZASTOSOWANIA: przenoszenie chemikaliów z zawiesinami, lepkie ciecze, media z zawartością włókien, ścieki. Są używane również w: instalacjach wody, przemyśle spożywczym, odzysku wody / rozpuszczalników, energetyce, przemyśle przeróbki stali. Istotne dane Króciec tłoczny: od ¾ do 65 Maksymalne ciśnienie pracy: od 8 bar - w zależności od wielkości pompy Wydajność pompy: od 100 m 3 /h Wysokość podnoszenia: od 60 m Temperatura: od 120 C - w zależności od pompowanego medium Materiały: AISI 316 Kołnierze mocujące: PN16 o zredukowanej grubości lub DIN11851 Krzywe charakterystyk 2 polowe 4 polowe Przyłącza Przyłącze kołnierzowe i spożywcze 20

21 RN Wirnik Zamknięty Pompy odśrodkowe zgodne z normami EN 733. ZAKRES ZASTOSOWANIA: czyste i nie agresywne ciecze dla materiałów pompy (maksymalnej zawartości części stałych 0,2%) Są używane również w: dostarczaniu wody, instalacjach grzewczych, chłodzeniu i cyrkulacji, aplikacjach przemysłowych, instalacjach przeciwpożarowych. Istotne dane Króciec tłoczny: od DN 35 do DN 150 Maksymalne ciśnienie pracy: 10 bar Wydajność pompy: do 480 m 3 /h Wysokość podnoszenia: do 90 m Temperatura: do 130 C - w zależności od pompowanego medium Materiały: Żeliwo Szare GJL200 EN1561; Wał z AISI 430 lub AISI 316; Wirnik z Żeliwa Szarego GJL200 EN1561 lub brązu - w zależności od wielkości pompy Krzywe charakterystyk poles 4 poles 2 polowe 4 polowe Możliwości montażu 21

22 TS Pompa Wielostopniowa ZAKRES ZASTOSOWANIA: czyste i nie agresywne ciecze dla materiałów pompy (maksymalnej zawartości części stałych 0,2%) Są używane również w: dostarczaniu wody, instalacjach grzewczych, chłodzeniu i cyrkulacji, aplikacjach przemysłowych, instalacjach przeciwpożarowych. Możliwości montażu Istotne dane Króciec tłoczny: od DN 32 do DN 150 Maksymalne ciśnienie pracy: 10 bar Wydajność pompy: do 480 m 3 /h Wysokość podnoszenia: do 90 m Temperatura: do 130 C - w zależności od pompowanego medium Materiały: Żeliwo Szare GJL200 EN1561; Wał z AISI 430 lub AISI 316; Wirnik z Żeliwa Szarego GJL200 EN1561 lub brązu - w zależności od wielkości pompy RAM Pompa z Wirnikiem Peryferalnym ZAKRES ZASTOSOWANIA: czyste i nieagresywne ciecze dla materiałów pompy. Są używane również w: zasilaniu kotłów, stacjach myjących, oczyszczalniach ścieków, w aplikacjach charakteryzujących się niską wydajnością i wysokiem ciśnieniem. Możliwości montażu Istotne dane Króciec tłoczny: od DN 25 Maksymalne ciśnienie pracy: do 25 bar Wydajność pompy: do 6,3 m 3 /h Wysokość podnoszenia: do 180 m Temperatura: do 120 C Materiały: Żeliwo Szare GJL250 ; Wał z AISI 420 ; Wirnik z brązu AISI 316 SS Kołnierze: PN25 22

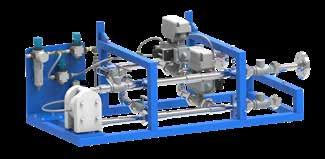

23 Oferta Tapflo Pompy wyporowe Pompy membranowe Pompy z elastycznym wirnikiem Pompy krzywkowe Pompy zębate Pompy bezuszczelnieniowe Pompy śrubowe Pompy dozujące Pompy perystaltyczne Pompy dozujące procesowe Pompy dwuśrubowe higieniczne Pompy wirowe Pompy wirowe - CT Pompy plastikowe wirowe - CTP Pompy ze sprzęgłem magnetycznym - CTM Pompy pionowe - CTV Pompy odśrodkowe procesowe Pompy wirowe przemysłowe Pompy samossące Pompy beczkowe z silnikiem elektrycznym Pompy beczkowe śrubowe Pompy higieniczne Wyposażenie dodatkowe Homogenizatory Wymienniki Zawory Filtry Przemienniki częstotliwości Zaawansowane technologicznie projektowanie pod zamówienie Projektowanie pod zamówienie ma na celu dostosowanie standardowych rozwiązań do niestandardowych potrzeb w ramach przemysłowych procesów wytwórczych. Jest ono realizowane poprzez wprowadzenie, często niewielkich zmian w produkcie standardowym w taki sposób, aby w konsekwencji stał się on aplikowalny do indywidualnych potrzeb procesu. 23

24 TAPFLO Sp. z o.o. Polska ul. Czatkowska 4 b Tczew Tel: Fax: info@tapflo.pl Tapflo Sp. z o.o. jest częścią międzynarodowej szwedzkiej Grupy Tapflo Produkty i usługi Tapflo dostępne są w 75 krajach na 6 kontynentach Firma Tapflo jest reprezentowana na całym świecie przez oddziały zagraniczne, w ramach Grupy Tapflo oraz poprzez starannie dobranych dystrybutorów zewnętrznych zapewniając najwyższą jakość usług dla wygody naszych Klientów. Posiadana i ciągle rozwijana wiedza i doświadczenie pozwala na dostarczanie zaawansowanych rozwiązań inżynieryjnych dla najbardziej wymagających Klientów. ARABIA SAUDYJSKA AUSTRALIA AUSTRIA AZERBEJDŻAN BAHRAJN BELGIA BIAŁORUŚ BOŚNIA BRAZYLIA BUŁGARIA CHILE CHINY CHORWACJA CZARNOGÓRA CZECHY DANIA EGIPT EKWADOR ESTONIA FILIPINY FINLANDIA FRANCJA GRECJA GRUZJA HISZPANIA HOLANDIA HONGKONG INDIE INDONEZJA IRAN IRLANDIA ISLANDIA IZRAEL JAPONIA JORDAN KANADA KATAR KAZACHSTAN KOLUMBIA KOREA POŁUDNIOWA KUWEJT LIBIA LITWA ŁOTWA MACEDONIA MALEZJA MAROKO MEKSYK NIEMCY NORWEGIA NOWA ZELANDIA POLSKA PORTUGALIA REPUBLIKA POŁUDNIOWEJ AFRYKI ROSJA RUMUNIA SERBIA SINGAPUR SŁOWACJA SŁOWENIA SUDAN SYRIA SZWAJCARIA SZWECJA TAJLANDIA TAJWAN TURCJA UKRAINA USA UZBEKISTAN WĘGRY WIELKA BRYTANIA WIETNAM WŁOCHY ZJEDNOCZONE EMIRATY ARABSKIE Tapflo Biura Regionalne Gdańsk ul. Czatkowska 4 b Tczew tel tel tel fax gdansk@tapflo.pl Katowice ul. Graniczna 29, pok Katowice tel tel/fax tel tel katowice@tapflo.pl Gdańsk Tczew Warszawa ul. Płowiecka 105/ Warszawa tel tel/fax tel tel tel warszawa@tapflo.pl Poznań ul. Romana Maya Poznań tel tel./fax tel tel poznan@tapflo.pl Poznań Bydgoszcz Warszawa Białystok Bydgoszcz tel/fax tel bydgoszcz@tapflo.pl Rzeszów fax tel rzeszow@tapflo.pl Wrocław Wrocław ul. Grunwaldzka 90, pok Wrocław tel tel./fax tel tel wroclaw@tapflo.pl Białystok fax tel bialystok@tapflo.pl Katowice Rzeszów Tapflo jest zarejestrowanym znakiem towarowym Tapflo Sp. z o.o. Wszelkie prawa zastrzeżone. Informacje w tym dokumencie mogą ulec zmianie bez powiadomienia. Powielanie w jakikolwiek sposób bez pisemnej zgody firmy Tapflo Group jest zabronione. Firma Tapflo zastrzega sobie prawo do wprowadzania zmian w projekcie lub szczegółach produktu oraz do zaprzestania jakiegokolwiek produktu lub materiału bez powiadomienia.
