1 DESKOWANIA NOE top Deskowanie ze zintegrowanymi pasami

2 NOEtop więcej możliwości Wszechstronne zastosowanie Dzięki pasom montażowym NOEtop można stosować jako szalunek dźwigarkowy (bez zewnętrznego wzmocnienia itp.). Dowolne miejsca spinania ściągiem Ściągi można rozmieścić symetrycznie lub w dowolnym miejscu pasa montażowego. Uporządkowany rysunek spoin Możliwy dzięki odpowiednim proporcjom wysokości i szerokości płyt (wg systemu1 4, 1 2, 1 1, 11 4, 2 1) w dowolnej pozycji płyt. XXL Ekonomiczne formowanie betonu największą na rynku tarczą o powierzchni 14 m² (5.30 x 2.65 m lub 2.65 x 5.30 m), bez śladów łączeń w poszyciu. 14,05m² Bez nitów Poszycie ze sklejki mocowane wkrętami od strony żeber. Jednorodne Żebra z otworami fasolkowymi i przekrojem umożliwiającym mocowanie osprzętu w dowolnym miejscu.

3 NOEtop szalunki ramowe ze zintegrowanym wzmocnieniem Solidne Wszystkie płyty posiadają wzmocnienia naroży i profile z blachy 3.5 mm. Trwałe Ramy i profile są obustronnie cynkowane ogniowo. Po prostu mocne Dopuszczalne parcie betonu 88 kn/m². Łatwe przenoszenie Poprzez wcięcia we wzmocnieniach wszystkich naroży. Chronione otwory na ściągi Największe tarcze posiadają wbudowane pasy Wysokość/Szerokość: 5300; 3310;2 650mm

4 NOEtop proste sposoby dla wielu szalunkowych zastosowań Jedyny w swoim rodzaju Tylko jeden zamek do zwykłego połączenia płyt kompensacji do 42mm narożników narożników nastawnych nastawek do 100 mm typowych prac montażowych Wielofunkcyjny zamek, np. do... łatwego łączenia dwóch płyt kompensacji drewnem do 42 mm dopuszczalnego obciążenia rozciągającego do 15 kn mm ½ 1325mm ¼ 660mm

5 NOE Toplock zamek na wszystkie sytuacje Alternatywnie: NOE Toplock H do... kompensacji drewnem do 100 mm nadstawek z płyt zwykłych nadstawek dopuszczalnego obciążenia rozciągającego do 20 kn 1¼3310mm Szerokości płyt: 1325; 1000; 750; 615; 550; 500; 450; 400; 250mm Wysokości płyt: 3310; 2650; 1325; 660mm 2650mm ½1325mm ¼660mm

6 NOEtop kątowniki rozszalowujące inteligentne rozwiązanie do szachtów Formowanie szachtów i klatek sprawnie i ekonomicznie Ok. 40 mm luzu przy rozszalowywaniu Transportowane w zestawie Szybkie szalowanie i rozszalowanie Obsługiwane z góry lub z zewnątrz

7 NOEtop idealne do narożników Przemyślany Niezawodny mechanizm i wymienialna listwa PU w zewnętrznych i wewnętrznych kątownikach nastawnych NOEtop(Patent Nr DE B4). To oznacza: koniec z rdzą w zawiasach, wyciekami i przebarwieniami betonu Zaleta przy rozszalowywaniu Kątownik wewnętrzny 90 z funkcją luzu do 4, łatwe rozszalowywanie, nawet ze stwardniałego betonu.

8 NOEtop bezpieczna obsługa Bezpieczna obsługa Samo-blokujące się uchwyty dla konsol podestów roboczych Skuteczne mocowanie np. z użyciem śruby młotkowj ze zintegrowaną nakrętką Pewne ustawienie Dokładne, odporne na ściskanie i rozciąganie, ustawienie za pomocą zastrzałów NOE

9 NOEtop więcej możliwości NOEtop jednostronne wyparcie Składające się z głowicy, stopy, kotwienia, wypory i ściągu Proste W połączeniu z systemem wypór jednostronnych NOEtop może być używany do wysokości betonowania 3,31 m bez dodatkowego wzmocnienia. Głowica i stopa wyparcia Łatwo montowane do zintegrowanych pasów i zabezpieczane klinem. Uniwesalny pazur NOEtop przy rozwiązaniach narożnych do słupów prostokątnych przy zakończeniach ścian

10 NOEtop oferuje więcej Niezawodne rozwiąznia narożne NOEtop oferuje niezawodne rozwiązania np. wielkoformatowe płyty do przyczółków mostowych czy płyty uniwersalne jako deskowanie prostokątnych słupów. Płytka do ustawień pochylnych Wciśnięta pomiędzy zintegrowane pasy pozwala na poprowadzenie ściągu przez narożnik. Zewnętrzny kątownik nastawny Opatentowany, niezawodny i łatwy w obsłudze mechanizm oraz wymienialna listwa PU, która zapobiega wyciekom betonu. Ściany stożkowe WIelkoformatowe płyty NOEtop mogą być również użyte do pionowo zwężających się ścian. Możliwe są pochylenia tarcz względem siebie większe niż 15.

11 NOEtop Alu - idealny do nadstawek i/lub jako samodzielny system Kompatybilny NOEtop Alu jest kompatybilny z NOEtop. Wymiary pasują do siatki spoin systemu NOEtop. Może być używany z akcesoriami i zamkami z systemu NOEtop. Dźwig nie potrzebny System NOEtop Alu służy do ręcznego ustawienia np. na budowy bez dźwigu. Doskonałe również jako nadstawki na budowach używających NOEtop. Stabilne Wielokomorowe profile boczne dla większej sztywności. Wymiary płyt Szerokości: 883,750,500,250mm Wysokości: 2650 i 1325mm Kątownik wewnętrzny: 250x250mm Mocne Dopuszczalne parcie betonu 60 kn/m² Lekkie Waga płyty to tylko 27,4 kg/m² Idealne powierzchnie z betonu Poszycie z NOEform przykręcone jest od tyłu desowania. Trwały Wszystkie płyty mają wzmocnione naroża.

12 Przegląd systemu Szerokość mm Wysokość mm Powierzchnia m 2 Waga ca. kg Nr kat. Wielkoformatowe płyty ze zintegrowanymi pasami, z NOEform NOEtop płyty ,05 932, wielkoformatowe ,77 589, ,02 478, NOEtop płyty ,05 932, wielkoformatowe (zgodne z NOEtop ,02 478, Uniwersalny pazur 2000) NOEtop ,77 589, Płyty wielofunkcyjne NOEtop, z poszyciem NOEform Ściąg Ø 15 mm ,39 334, Nakrętka ,51 259, z podkładką ,76 189, Płyty NOEtop z otworowanymi żebrami, z poszyciem NOEform ,39 252, ,14 241, ,31 204, ,48 168, ,04 148, ,82 138, ,66 131, ,49 123, ,32 116, ,83 94, ,51 205, ,31 196, ,65 166, ,99 136, ,63 119, ,46 112, ,33 106, ,19 100, ,06 94, ,66 76, ,76 111, ,66 106, ,33 90, ,99 74, ,82 65, ,73 61, ,66 57, ,59 54, ,53 51, ,33 41, ,88 63, ,75 60, ,66 51, ,50 41, ,41 36, ,36 34, ,33 32, ,30 30, ,26 28, ,17 22, Szerokoświerzch- Wysokość Po- mm mm nia Rozwiązania narożne NOEtop, z poszyciem NOEform Uniwersalny pazur NOEtop m ,31 267, ,65 214, ,33 104, ,66 54, , , , Nakrętka kołowa 80 0, Kątownik wewnętrzny 90 Aluminiowy kątownik zewnętrzny 90 Kątownik zewnętrzny 90 Nastawny kątownik wewnętrzny Nastawny kątownik zewnętrzny Płyty NOEtop Alu, z poszyciem NOEform ,66 101, ,33 83, ,66 51, ,33 31, , , , , , , , , , ,99 158, ,59 133, ,80 76, ,40 47, , ,75 99, , ,60 80, , ,30 43, , ,15 21, ,34 64, ,99 57, ,33 44, ,66 31, ,17 34, ,99 31, ,66 23, ,33 16, Rozwiązania narożne NOEtop Alu, z poszyciem NOEform Kątownik zewn ,34 70, NOEtop Alu ,77 36, Kątownik wewn. NOEtop Alu ,33 43, ,66 23, Poszycie z 21 mm / 15 mm NOEform Możliwe z 22 mm / 16 mm NOEboard na zamówienie Waga ca. kg Nr kat.

13 Kątowniki rozszalowujące NOEtop Kątowniki ,99 209, rozszalowujące NOEtop ,59 175, ,80 87, Klucz do narożnika 3, Śruba M 18x160 0, Śruba M16x40 0, NOEtop kompensacja długości Listwy wypełniające ,17 23, ,13 18, ,07 9, ,04 5, Blachy wypełniające ,00 50, ,80 41, ,40 20, ,20 10, Trawers 9, Szyna prostująca , Szyna prostująca , Zamek do nadstawek 3, Elementy łączące NOEtop NOE Toplock 3, NOE Toplock H 4, Zamek pionujący 19, Rusztowania NOEtop Konsola pomostu roboczego , Podest składany , m , Wyparcie jednostronne NOEtop Głowica wypory 5, Stopa wypory kozła 6, Stopa kotwiąca 6, Śruba M 16x70 0, Jednostronna 56, wypora 2,40 3,70 m Jednostronna wypora 2,40 3,70 m Gniazdo uchylne Ø 15 mm Szerokoświerzch- Wysokość Po- Waga Nr kat. Szero- Wysokość Po- Waga ca. kg kość wierzch- ca. kg mm mm nia mm mm nia 40, , Ściąg Ø 15 mm m , , Nakrętka kołowa 0, Pas kotwiący U 80 52, Nakrętka z podkłądką Mufa 105 Ø 15 mm SW 30 1, , Pas dostawiany , Śruba młotkowa z nakrętką , , Centering voor fundering Pazur 1, Zacisk fundamentowy 1, Taśma fundam. 0,41/m Dyspenser do taśmy 21, Akcesoria do specjalnych zastosowań Płytka montażowa 3, Śruba młotkowa 205 1, z nakrętką 125 1, Śruba M 18x160 0, Śruba M 18x100 0, Akcesoria transportowe Zawiesie żurawia 6, Zawiesie linowe 12, Poczwórne zawiesie, P = 15 kn/sprong , Trzpień transp. 0, Płytka transportowa 0, NOE Box 87, Akcesoria do rusztowań i rusztowania Trzpień śrubowy do barterek 0, Słupek , Nakrętka 6kt M8x80 DIN 601 Nr kat. 0, Słupek ,

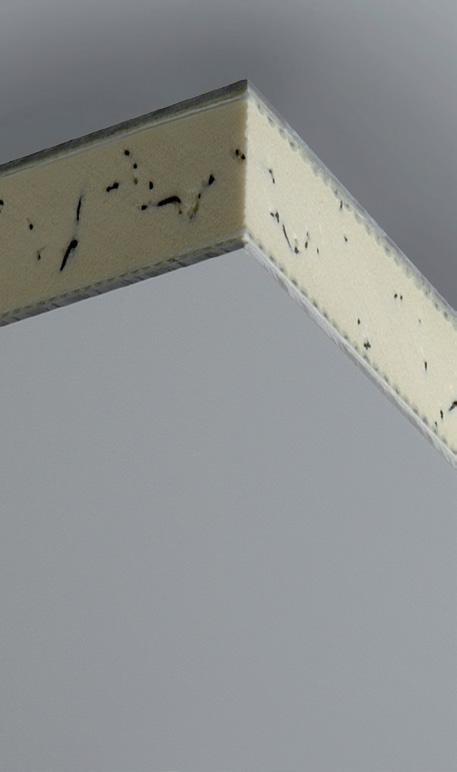

14 NOEboard poszycie high-tech do deskowań od NOE NOEboard to zupełnie nowa tcehnologia poszyć do deskowań. Sekretem jest kompozytowa warstwowa konstrukcja. NOEboard, dzięki swojej innowacyjnej konstrukcji, ma znacząco dłuższą przydatność do pracy niż tradycyjne poszycie. Płyty NOEtop z poszyciem 22 mm NOEboard są również dostępne na zamówienie. Zaleta: Od pierwszego do ostatniego użycia NOEborad gwarantuje konsekwentnie doskonałą jakość betonowej powierzchni. Po więcej informacji zapraszamy na Imponujące zalety NOEboard: NOEboard waży mniej niż porównywalne poszycie ze sklejki NOEboard nie puchnie NOEboard może być przybijane lub przykręcane NOEboard jest łatwe do czyszczenia NOEboard jest odporne na wysoką i niską temperaturę NOEboard góruje trwałością i potencjałem ponownego wykorzystywania NOEbord jest całkowicie odporne na UV Innowacyjna konstrukcja NOEboard: Termoplastyczna warstwa wierzchnia Warstwa wzmacniająca z włókna szklanego Pianka PU

15 NOErepair szybkie i łatwe naprawy poszycia NOErepair to opłacalny system naprawczy przeznaczony zarówno do konwencjonalnego poszycia ze sklejki jak i płyt NOEboard. Dzięki NOErepair można ławto, szybko i precyzyjnie naprawić uszkodzone fragmenty poszycia. Nie potrzebna jest żadna specjaliustyczna wiedza czy narzędzia. NOErepair może być użyte gdziekowiek, na placu budowy oraz zakładzie produkcyjnym. Po więcej informacji zapraszamy na Poszycie deskowań ze sklejki Poszycie deskowań z NOEboard 6 prostych kroków do idealne naprawionego poszycia ze sklejki. Podobne kroki również w przypadku NOEboard Wyfrezowanie uszkodzonego obszaru Oczyszczenie naprawy Wypalanie w celu usunięcia resztek płynu antyadhezyjnego i wody (dotyczy tylko poszyc ze sklejki) Uzupełnienie masą NOErepair Utwardzenie masy poprzez ochłodzenie Wyrównanie
