BUDOWNICTWO OGÓLNE, N2
|
|
- Nadzieja Nowicka
- 5 lat temu
- Przeglądów:
Transkrypt
1 BUDOWNICTWO OGÓLNE, N2 Źródło: BUDOWNICTWO OGÓLNE, N2 PROWADZĄCY: Szymon Skibicki, Rafał Jaworski Pokój: 350 Konsultacje: Poniedziałek g. 16:00 17:00 Niedziela zjazdowa g. 13:00 14:00 Kontakt: www: skibicki.zut.edu.pl 1
2 WARUNKI ZALICZENIA: PROJEKT 2 KOLOKWIA (PISANE W CIĄGU 1 GODZINY) TERMINY POPRAWKOWE: I iii TERMIN SESJA ZIMOWA 2016/2017 III TERMIN SESJA LETNIA 2016/2017 TEMAT PROJEKTU PROJEKT DOMU JEDNORODZINNEGO W KONSTRUKCJI LEKKIEGO SZKIELETU DREWNIANEGO Źródło: 2

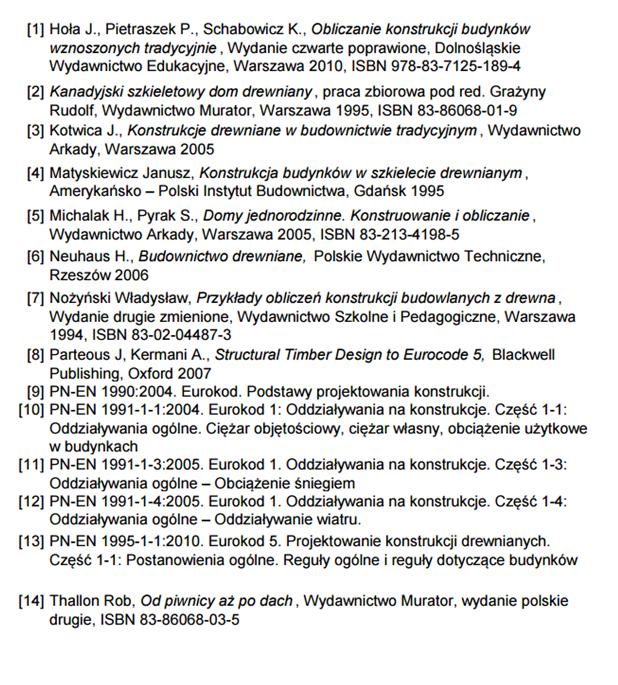

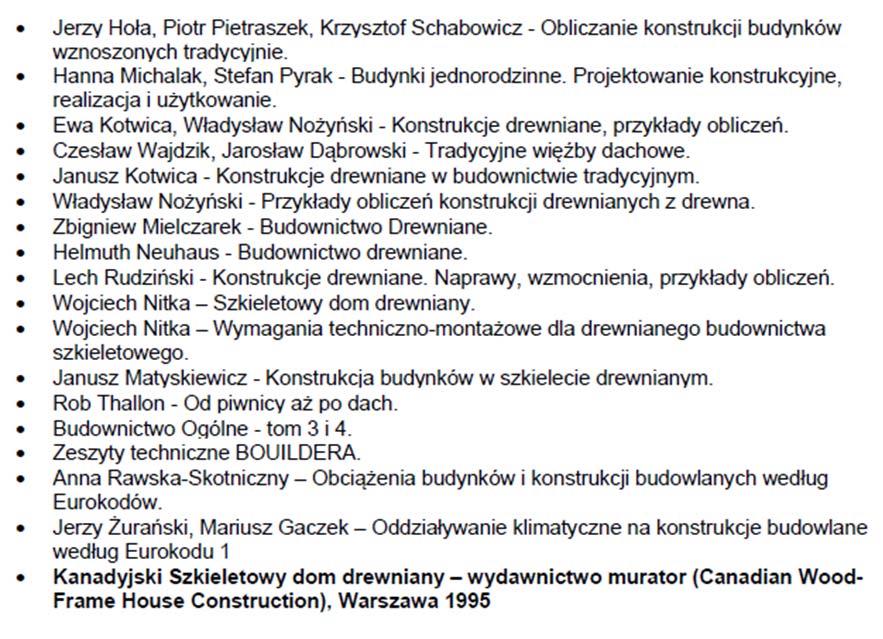

3 LITERATURA: 3
4 LITERATURA: TEMAT I ZAKRES PROJEKTU 4
5 TEMAT I ZAKRES PROJEKTU TEMAT I ZAKRES PROJEKTU 5
6 TEMAT I ZAKRES PROJEKTU TEMAT I ZAKRES PROJEKTU 6
7 TEMAT I ZAKRES PROJEKTU 7
8 TEMAT I ZAKRES PROJEKTU BOK 1 8
9 wysokość parteru 9
10 UWAGA: W praktyce rozstaw modularny może się różnić, ponieważ zależ zawsze od płyt poszycia. Na przykład dla poszycia z płyt OSB/3 o wymiarach 125x250cm rozstaw słupków ściennych będzie wynosił 62,5 lub 41,7. Ta sama modyfikacja dotyczy pokrycia dachu. Źródło:Burrows, J, Canadian Wood Freme House Construction, 10
11 ściany zewnętrzne i nośne 38x140mm ściany działowe* 38x89mm *ściany z instalacjami należy przeanalizować izastosować odpowiedni przekrój, np. 38x140mm moduł projektowy (między osiami słupków) UWAGA: W praktyce rozstaw modularny może się różnić, ponieważ zależ zawsze od płyt poszycia. Na przykład dla poszycia z płyt OSB/3 o wymiarach 125x250cm rozstaw słupków ściennych będzie wynosił 62,5 lub 41,7. Ta sama modyfikacja dotyczy pokrycia dachu. 11
12 DACH I JEGO KONSTRUKCJA p y, ( j, ę y ) Zalecany kąt nachylenia (max 30 ) Źródło: Matyskiewicz J. Konstrukcja Budynków w szkielecie drewnianym, 12
13 moduł dachu (między osiami dźwigarów) OBCIĄŻENIA KONSTRUKCJI DACH Ciężar własny konstrukcji Ciężar warstwy wykończeniowych Obciążenie śniegiem Obciążenie wiatrem (uwzględnić ciśnienie wewnętrzne) Obciążenie użytkowe kat. H 13
14 OBCIĄŻENIA KONSTRUKCJI DACH Ciężar warstwy wykończeniowych OBCIĄŻENIA KONSTRUKCJI DACH Obciążenie śniegiem PN EN Słupsk 300 III Przykład obliczeń obciążenia śniegiem (moduł wynosi 0,6m) 14

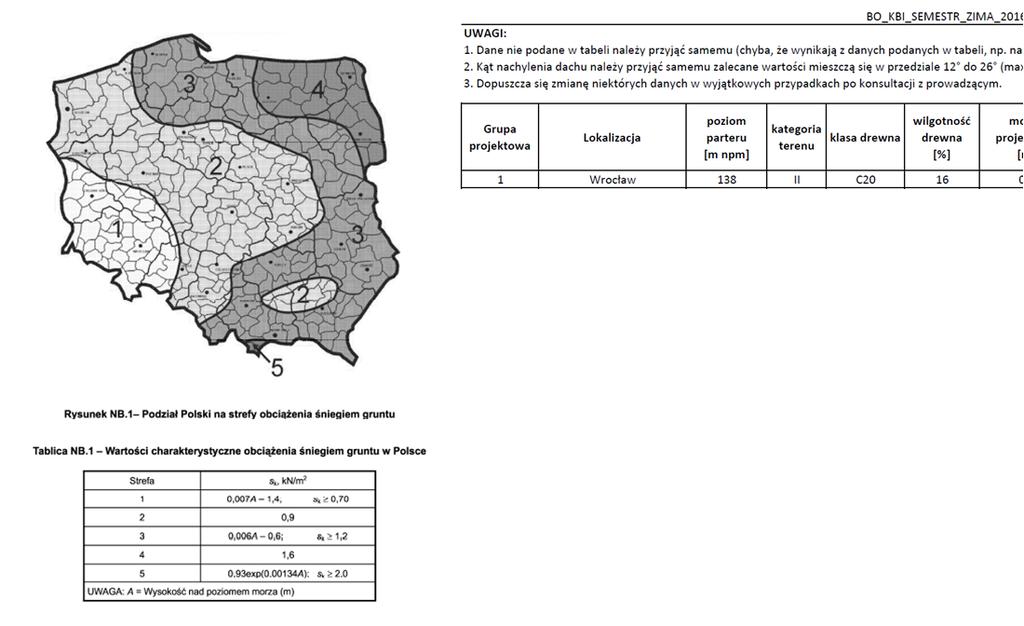

15 OBCIĄŻENIA KONSTRUKCJI DACH Obciążenie śniegiem PN EN OBCIĄŻENIA KONSTRUKCJI DACH Obciążenie wiatrem PN EN

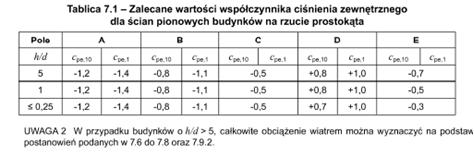

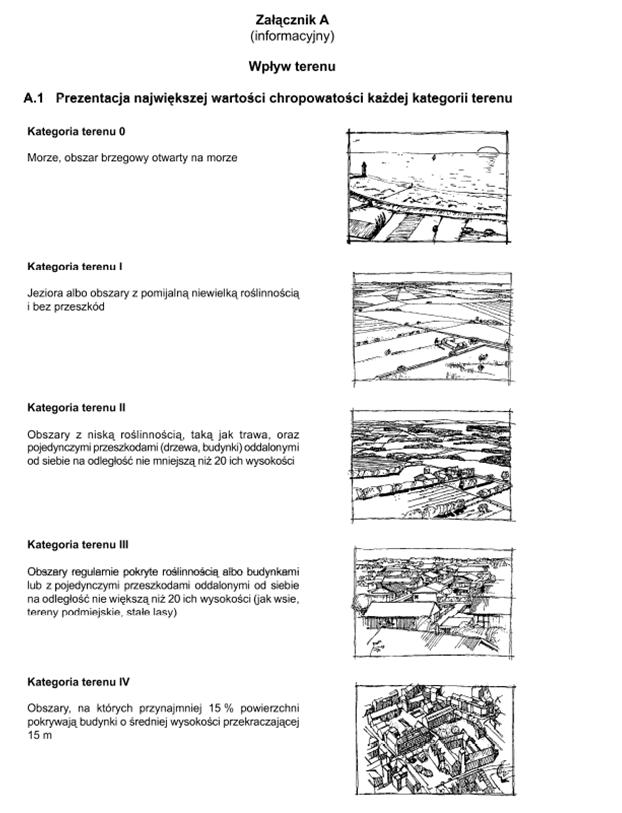

16 OBCIĄŻENIA KONSTRUKCJI DACH Obciążenie wiatrem Przykład obliczeń obciążenia wiatrem (uwaga przykład jest dla innej lokalizacji niż przykład obliczeń śniegiem!!!) 16
17 17
18 18
19 W rozpatrywanym projekcie należy doliczyć jeszcze ciśnienie wewnętrzne! PN EN Pkt (6) W rozpatrywanym projekcie należy doliczyć jeszcze obciążenie okapu! 19
20 + ciśnienie wewnętrzne!!! + ciśnienie wewnętrzne!!! 20

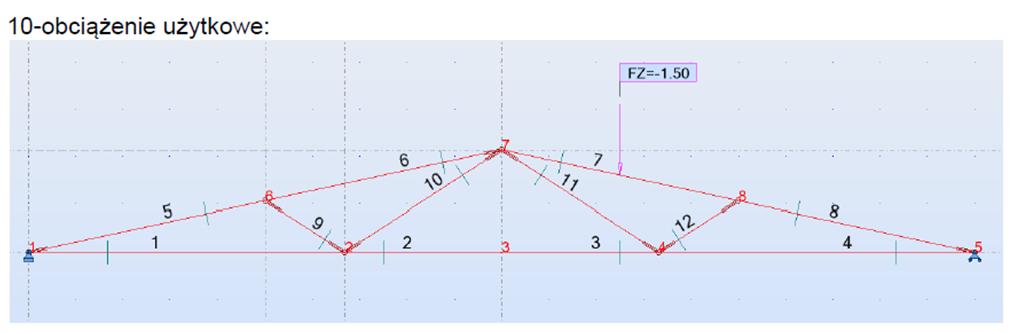

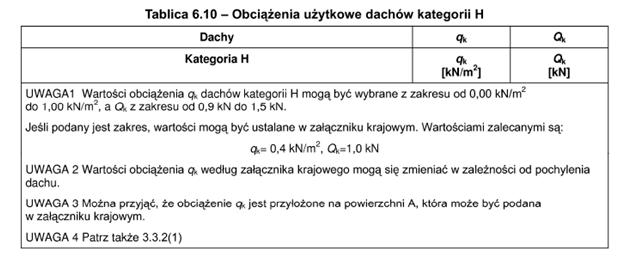

21 OBCIĄŻENIA KONSTRUKCJI DACH Obciążenie użytkowe kategorii H, PN EN OBCIĄŻENIA KONSTRUKCJI DACH Obciążenie użytkowe kategorii H, PN EN
22 Wszystkie obciążenia powierzchniowe (ciężar warstw wykończeniowych, obc. śniegiem, obc. wiatrem należy zamienić do obciążenia liniowe, przypadające na 1mb kratownicy (w praktyce należy je pomnożyć przez rozstaw dźwigarów dachowych). Literatura: 22
