1 OBLICZENIA STATYCZNE 1 Wiadomości ogólne 1.1 Przedmiot opracowania Przedmiotem opracowania są obliczenia statyczne dla inwestycji polegającej na kompleksowej termomodernizacji oraz wymianie instalacji elektrycznej na energooszczędną w budynku Szkoły Podstawowej w Sątopach. Szczegółowy zakres prac zgodny z ogólnym opisem technicznym. Stan istniejący budynku zgodny z inwentaryzacją budynku. 1.2 Adres obiektu Miejscowość: Sątopy Działka numer: 254/6 Obręb geodezyjny: Sątopy 11 Jednostka ewidencyjna: Gmina Bisztynek 1.3 Inwestor Gmina Bisztynek ul. Kościuszki Bisztynek 1.4 Właściciel działki Gmina Bisztynek ul. Kościuszki Bisztynek 1.5 Podstawa opracowania PN-77B Obciążenia w obliczeniach statycznych. Obciążenie wiatrem. PN-80B Az1 Obciążenia w obliczeniach statycznych. Obciążenie śniegiem. PN-80B Obciążenia w obliczeniach statycznych. Obciążenie śniegiem. PN-81B Grunty budowlane posadowienie bezpośrednie budowli. Obliczenia statyczne i projektowane. PN-82B Obciążenia budowli. Zasady ustalania wartości. PN-82B Obciążenia budowli. Obciążenie stałe. PN-82B Obciążenia budowli. Obciążenia zmienne technologicznie. Podstawowe obciążenia technologiczne i montażowe. PN-90B Konstrukcje stalowe. Obliczenia statyczne i projektowanie. PN-B-03150:2000 Konstrukcje drewniane. Obliczenia statyczne i projektowanie. Tablice do projektowania konstrukcji metalowych wydanie 7", Władysław Bogucki, Mikołaj Żyburtowicz, Wydawnictwo Arkady 2006r. Program obliczeniowy dla elementów prętowych Soldis PROJEKTANT.

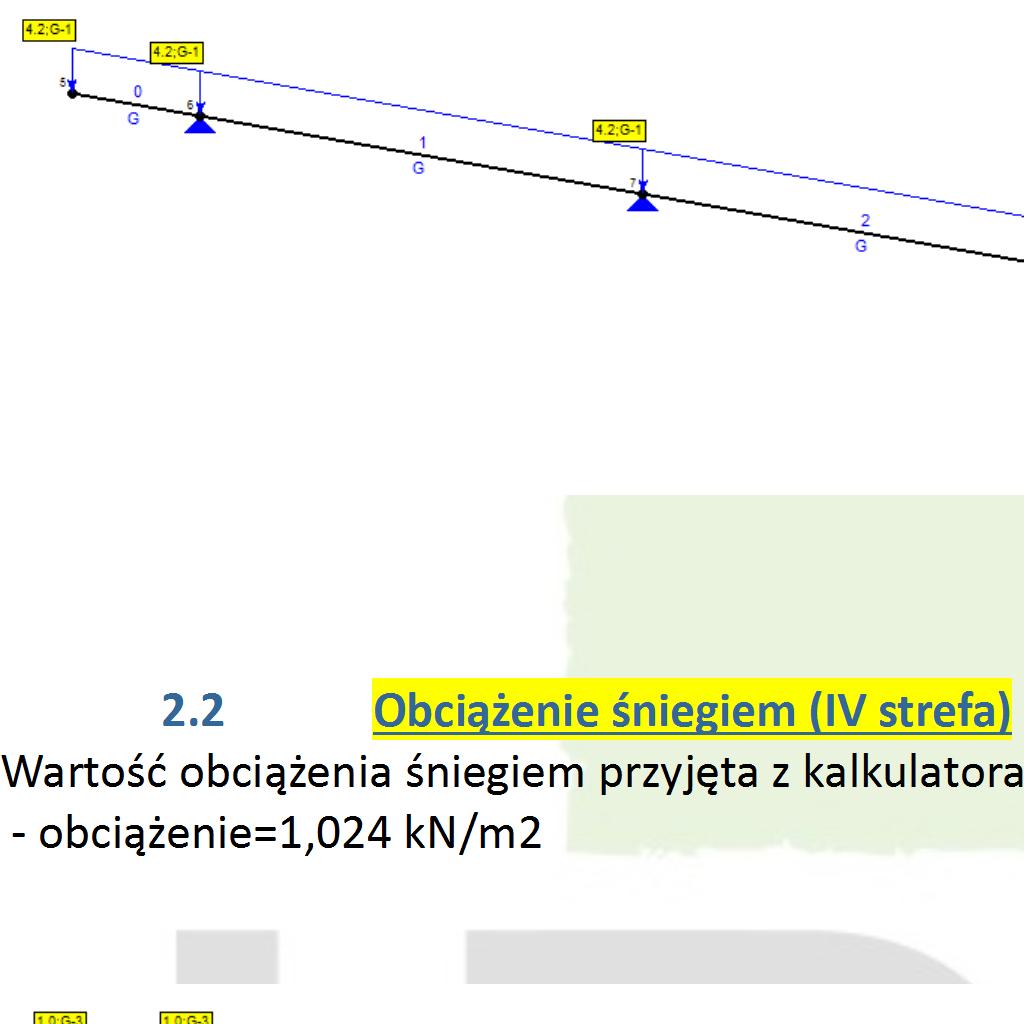

2 2 Zebranie obciążeń 2.1 Obciążenia stałe i użytkowe Obliczenia dla połaci o kącie pochylenia α=10. Wartość obciążenia ciężarem własnym przyjęta z kalkulatora obciążeń programu SOLDIS PROJEKTANT: - obciążenie=4,2 kn/m2

3 3 Założone schematy statyczne 3.1 Schematy statyczne układów prętowych

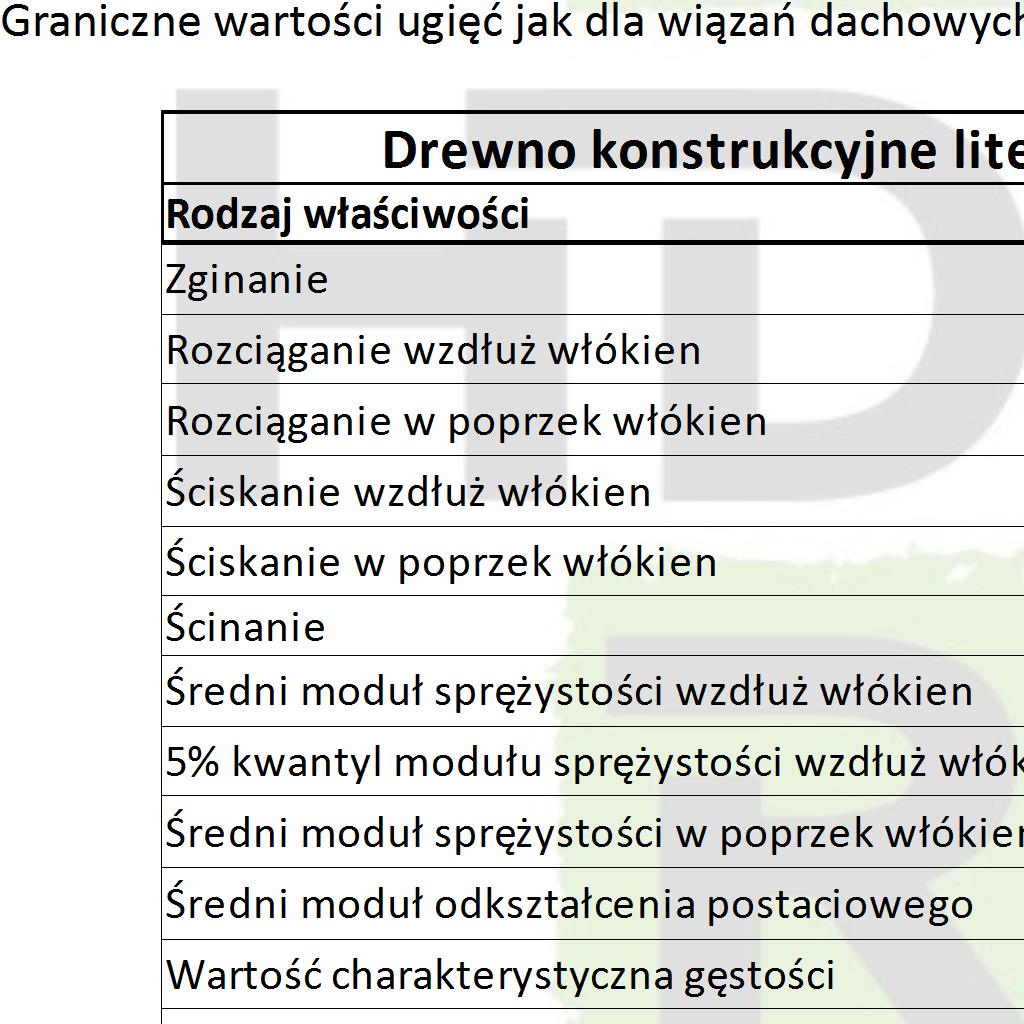

4 Graniczne wartości ugięć Wykonane z wygięciem wstępnym Wykonane bez wygięcia wstępnego Rodzaj obciążenia pełnościenne kratowe Obliczenia kratowe Obliczenia Tynkowane Przybliżone Dokładne Przybliżone Dokładne pełnościenne Konstrukcje ścienne Płyty dachowe Elementy stropu Deskowania dachowe Nietynkowane Krokwie, płatwie inne elementy wiązań dachowych Stałe i zmienne L/200 L/400 L/200 L/300 L/600 L/300 L/200 L/150 L/250 L/300 L/200 L/150 W obiektach starych, remontowanych dopuszcza się wartości unet,fin większe od podanych o 50%

5 4.2 Elementy stalowe Przyjęto stal na kształtowniki gorąco: St3S. Współczynnik sprężystości podłużnej E = 205 [GPa]. Współczynnik sprężystości poprzecznej G = 80 [GPa]. Współczynnik Poissona ν = 0,30 Graniczne ugięcia jak dla dźwigarów dachowych (kratowych i pełnościennych): L/250. Stal. Stałe materiałowe i cechy mechaniczne. Właściwości mechaniczne Znak stali Rodzaj wyrobu, grubości 1) Re,min [Mpa] min Rm [Mpa] As,min [%] fd [Mpa] StOS t < t St3SX, St3SY, St3S, St3V, St3W t < t < t St4VX, St4VY, t St4V, St4W 16 < t G2, 18G2A t < t < t Blachy, t kształtowniki, 18G2AV 2) 16 < t pręty, rury 30 < t HA na zimno H, 10HA na gorąco H1JA, 12PJA, na zimno 10HNAP 3) HAV na gorąco R nie określa się 165 rury lub R ciągnione 4) R X rury zgrzewane L L450 odlewy staliwne grupy II L ) Dla kształtowników wal cowanych mi arodajna jest średnia grubość półki (stopki). 2) Podane w tabl icy wartości dotyczą kategori i wytrzymałości owej E440. 3) Stal 10HNAP jest wal cowana na gorąco. 4) Rury wal cowane l ub ci ągni one są produkowane także ze stali 18G2A,a zgrzewane ze stali St3S i 18G2A

6 Ilustracja 4: Siły tnące krokwi Ilustracja 5: Momenty zginające krokwi

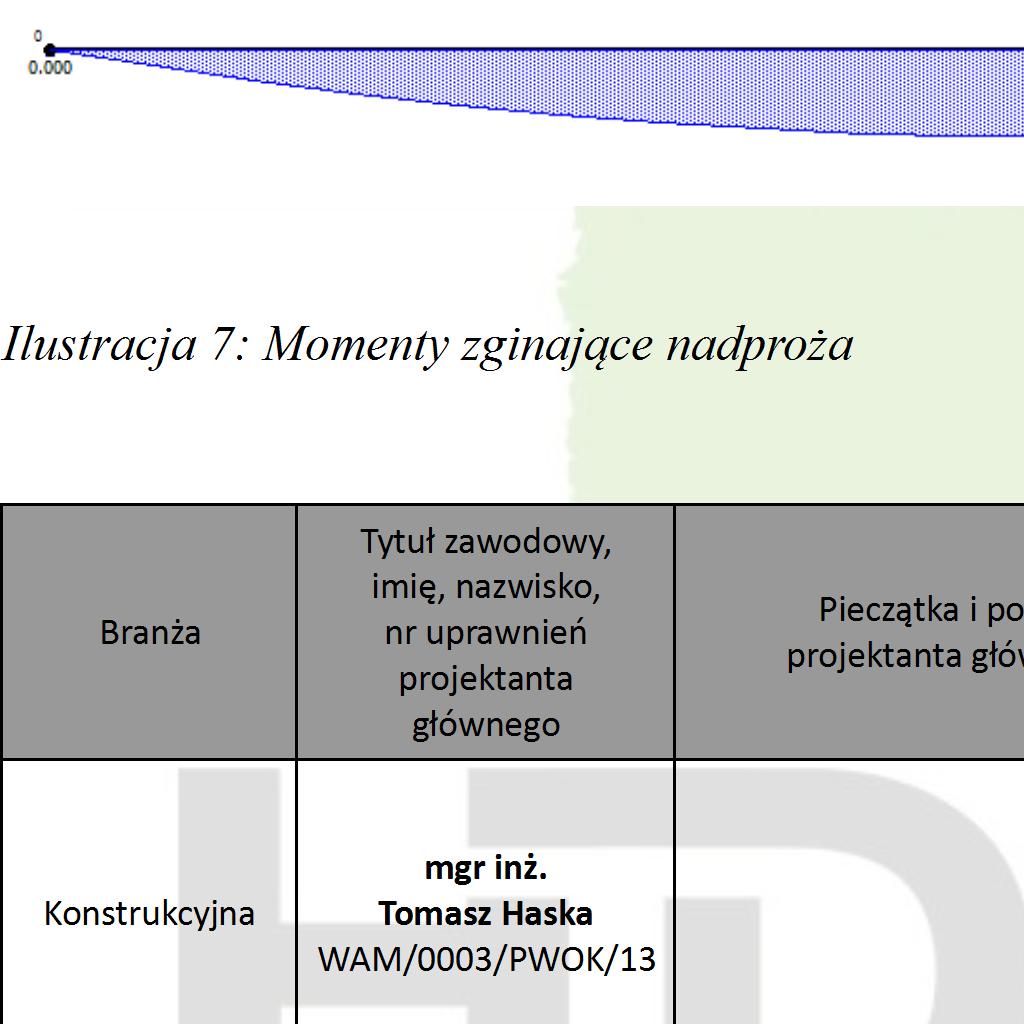

7 Ilustracja 6: Siły tnące nadproża
