1 INFRA UPGRADE SPRAWNOŚĆ RADIACYJNA DO 75% CLIMATE TECHNOLOGY FEELS BETTER, WORKS BETTER.

2 INFRA Promiennik, który rozgrzewa! Promiennik gazowy Mark Infra to innowacyjne urządzenie mające 75% procentową sprawność radiacyjną. Ogrzewanie promiennikowe oparte jest na zasadzie transferu ciepła z cieplejszego ciała stałego do ciała o niższej temperaturze za pośrednictwem energii fali elektromagnetycznej. Ta fala, nie napotykając oporu powietrza, ogrzewa określoną powierzchnię oraz osoby przebywające w pomieszczeniu. Zaraz po wejściu promieniowania podczerwonego w kontakt z ciałem ludzkim, następuje jego przemiana w ciepło. Nie wpływa to bezpośrednio na zmianę temperatury powietrza, natomiast ciepło jest odczuwane przez użytkowników ogrzewanego pomieszczenia. Brak ruchu cząsteczek powietrza daje bardzo wysoki i zarazem przyjemny komfort cieplny. Im silniejsze jest ciepło pochodzące z promieniowania, tym mniejsza jest potrzeba zwiększania temperatury otoczenia dla uzyskania komfortowych warunków w pomieszczeniu. Z tego powodu, ogrzewanie za pomocą systemu MARK INFRA jest dużo bardziej opłacalne, niż w przypadku tradycyjnych systemów grzewczych. Właściwości MARK INFRA Czynnikiem decydującym o najwyższym możliwym poziome oszczędności energii jest wydajność, jaką daje przemienianie energii początkowej w ciepło pochodzące z promieniowania, tak zwana sprawność radiacyjna. Podczas pracy nad nowym promiennikiem Infra, głównym celem działu badań i rozwoju MARK BV było zwiększenie wydajności radiacyjnej. Przeprowadzone zgodnie z normą EN oficjalne pomiary potwierdziły pozytywną realizację tych założeń. Pozostałe właściwości systemu MARK INFRA to: Brak wzniecania pyłu i cicha praca Wysoka sprawność radiacyjna wpływa na bardzo niskie zużycie energii Sprawność radiacyjna do 75% zgodnie z normą EN Równomierne rozprowadzenie ciepła na całej długości promiennika jest wynikiem użycia palnika nadciśnieniowego o długim i stałym płomieniu, w kombinacji z turbulatorami wbudowanymi w promiennik Dostępny w 6 przedziałach mocy grzewczej od 10 do 100 kw Zastosowanie 1-stopniowego, 2-stopniowego lub modulowanego sterowania temperaturą pozwala na dopasowanie mocy i sprawności promiennika do zapotrzebowania na ciepło Dostępny w 7 długościach od 6 do 18 metrów Bardzo skutecznie odbłyskujący reflektor, opcjonalnie podwójna izolacja powietrzna (typ +) Promiennik z reflektorem aluminiowym o podwójnej izolacji powietrznej można zoptymalizować pod względem wydajności ener getycznej, poprzez zastosowanie urządzenia schładzającego gazy spalinowe (typ ++) Opcja zasilania gazem naturalnym i propanem Łatwość montażu i konserwacji Sterowanie Osiągnięcie zamierzonej temperatury możliwe jest dzięki oferowanym przez MARK urządzeniom służącym do pomiaru temperatury promiennika Infra w oparciu o temperaturę promieniowania. Możliwości sterowania promiennikiem MARK INFRA: Optymalne sterowanie czasem poprzez programator z zegarem z możliwością ustawiania czasu nocnego. Tygodniowy sterownik programowalny. Pomiar temperatury z wykorzystaniem czujnika promieniowania tzw. czarnej kuli. Możliwość podłączenia do BMS. Zabezpieczenie kodem PIN. T (ºC) 19ºC 12ºC t High / Low Modulacja Włącz / Wyłącz WEBSERVER

3 Zastosowanie Technologia palnika gazowego W pełni automatyczny palnik wraz ze wszystkimi urządzeniami zabezpieczającymi i do pomiaru ciśnienia zamknięty jest w obudowie wykonanej z alucynku. Wszystkie części są łatwo dostępne do celów konserwacji powietrze do spalania gaz 1 2 rura promieniująca 3 4 zawór elektromagnetyczny 5 płomień laminarny dysza palnika elektroda zapłonu i jonizacyjna wentylator odśrodkowy

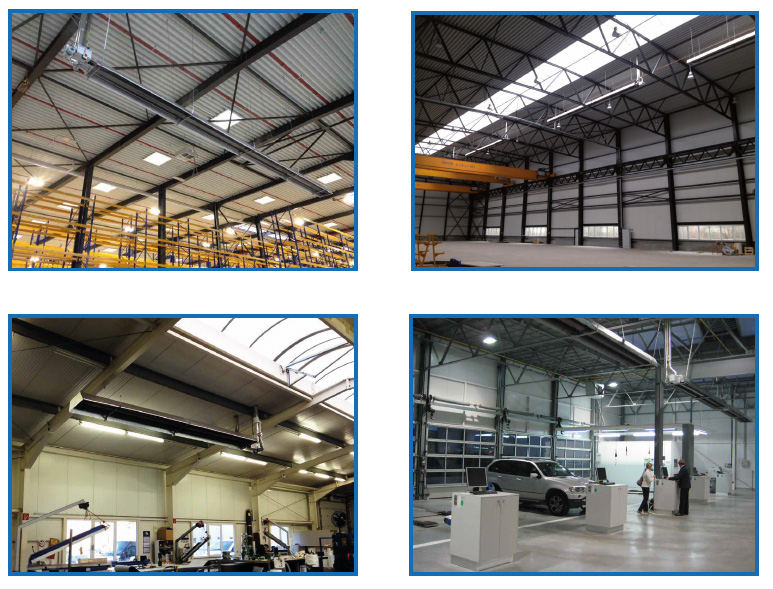

4 Planowanie projektu System MARK INFRA nadaje się do iluminacji i ogrzewania całej powierzchni, ogrzewania strefowego i ogrzewania miejsc pracy. System z powodzeniem sprawdza się w obiektach przemysłowych, centrach logistycznych, hangarach lotniczych, obiektach sportowych i salonach samochodowych. Powierzchnię promieniowania można w przybliżeniu obliczyć w następujący sposób: Obszar promieniowania to powierzchnia, której rozmiar dwukrotnie przewyższa wysokość montażu promiennika MARK INFRA. Dla optymalnego rozplanowania projektu możesz liczyć na wsparcie ze strony naszego działu doradztwa technicznego. 0,75 h 2 h 0,75 h h Wykres temperatury Temperaturę pomieszczeniową obliczyć można przy pomocy formuły: T R = T L + k * I S W formule T R = temperatura pomieszczeniowa C, T L = temperatura powietrza C, I S = natężenie promieniowania, zmierzone na wysokości 1.7m, k to czynnik, który zależny jest od metody instalacji promienników. Jeśli promieniowanie obejmuje całą podłogę, a promienniki zamontowane są pod sufitem, wartość wyrażona przez czynnik k to K-Factor 0, temperatura powietrza

5 Dane techniczne Typ (S9) Obciążenie nominalne kw 9,1 13,7 16,3 27,1 27,5 34,3 45,1 Moc nominalna (ow.) kw 10,0 15,0 18,0 30,0 30,0 38,0 49,9 Zużycie gazu G25 (15 C) m 3 /h 1,20 1,80 2,16 3,60 3,60 4,60 6,00 Zużycie gazu G20 (15 C) m 3 /h 1,10 1,60 1,92 3,20 3,20 4,10 5,28 Zużycie gazu G31 (15 C) kg/h 0,79 1,18 1,40 2,40 2,40 3,00 3,90 Zużycie gazu G30 (15 C) kg/h 0,81 1,22 1,50 2,40 2,40 3,10 4,00 Waga urządzenia Infra kg 62 / 76* 80 / 93* 95 / 123* 127 / 155* 173 / 226* 172 / * 218 / 288* Moc elektryczna W Zalecana wysokość montażu poziomy Zalecana wysokość montażu 30 kąt m m Ciśnienie palnika G25 mbar 16,0 16,0 16,0 16,0 16,0 16,0 16,0 Ciśnienie palnika G20 mbar 11,0 11,5 11,5 12,0 12,0 12,0 11,5 Ciśnienie palnika G31 mbar 35,6 35,6 35,6 35,6 35,6 35,6 35,6 Ciśnienie palnika G30 mbar 27,7 27,7 27,7 27,7 27,7 27,7 27,7 * Pojedynczy / podwójny reflektor

6 Wymiary INFRA (mm) INFRA INFRA INFRA INFRA INFRA 30-9 / 40-9 / S INFRA punkt podwieszenia promiennika

7 Wymiary INFRA + (mm) INFRA / INFRA / INFRA / INFRA / INFRA 30-9 / 40-9 / 5012-S9 +/ INFRA /++ punkt podwieszenia promiennika

8 CLIMATE TECHNOLOGY FEELS BETTER, WORKS BETTER. MARK POLSKA Sp. z o.o ul. Kawia 4/ Częstochowa (Polska) T: E: I: info@markpolska.pl _R06
