TS200 mocowanie niewidoczne z uchwytami na profilach poziomych

Transkrypt

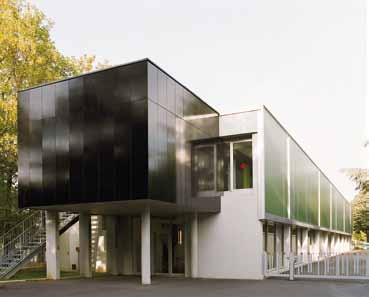

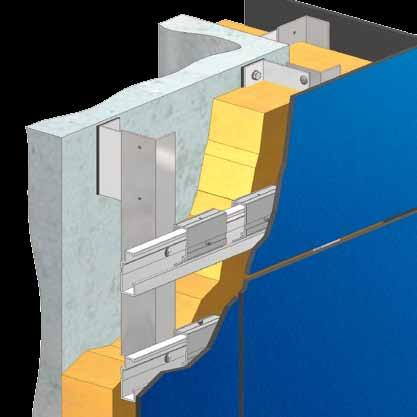

1 TS200 moowanie niewidozne z uhwytami na profilah poziomyh Ten oferująy dużą elastyzność system moowania paneli Trespa Meteon wykorzystująy regulowane uhwyty umożliwia preyzyjne utrzymanie siatki elewaji i rozmiaru fug. Płyty Trespa Meteon o minimalnej gruośi 10 mm mogą yć moowane niewidoznie do aluminiowej konstrukji nośnej składająej się z poziomyh profili i uhwytów umoowanyh do płyt kołkami lu wkrętami. > Szkoła muzyzna, Franja > SIZ-IX Arhitetes Niniejszy dokument zawiera jedynie zaleenia o harakterze ogólnym. Firma Trespa przedstawia niniejsze wytyzne oraz wszelkie testy, przepisy i dane projektowe wyłąznie w harakterze informayjnym, oraz zdeydowanie zalea, ay w kwestii zastosowania i montażu oraz zgodnośi z wymaganiami projektu, stosowanymi zasadami, prawem i przepisami oraz normami, klient, właśiiel projektu i arhitekt zasięgnęli niezależnej opinii wykwalifikowanego konstruktora i/lu inżyniera. W elu prawidłowego zastosowania zalea się sprawdzić lokalne przepisy i stosowne wymagania projektowe. 1

2 PRZEGLĄD DOSTĘPNYCH ATESTÓW Poniższe omówienie zawiera ogólne, niewiążąe informaje na temat ertyfikatów związanyh z systemem montażowym TS200: moowanie niewidozne z uhwytami na profilah poziomyh, który jest używany przez klientów firmy Trespa w poszzególnyh krajah. Szzegółowe informaje na temat atestów dostępne są pod adresem Kraj Kod kraju Powszehne zastosowanie Atest Holandia NL 防 KOMO attest-met-produtertifiaat, Gevelekleding systeem met Trespa Meteon en Trespa Meteon/FR panelen GB-001/7 Niemy DE 防 Belgia BE 防 Franja FR 防 Wielka Brytania UK 防 Hiszpania ES 防 Allgemeine auaufsihtlihe Zulassung: Rukseitige Befestigung mittels Hintershnittanker Z Tehnishe goedkeuring met ertifiaat voor Trespa Meteon en Trespa Meteon FR ATG 05/2021 Agrement tehnique ave ertifiation de Trespa Meteon et Trespa Meteon FR ATG 05/2021 Avis Tehnique 2/ : Trespa Meteon systeme invisile TS200 Agrement ertifiate Trespa Meteon wall ladding panels and fixings BBA Agrement Certifiate 99/3629. Sistema de revestimiento de fahadas ventiladas on plaas Trespa Meteon FR. DIT 473. Włohy IT 防 Brak dostępnyh atestów. Chiny CN 防 Brak dostępnyh atestów. Chili CL 防 Brak dostępnyh atestów. Kraje eksportowe Trespa Inne Nie dotyzy, mogą oowiązywać atesty lokalne. kod PL3053 wersja 2.0 data

3 OGÓLNE INFORMACJE MONTAŻOWE Przestrzeń wentylayjna i wentylaja Ay utrzymać iągłą wentylaję za panelami, firma Trespa zalea utrzymanie szzeliny pomiędzy płytami a warstwą izolayjną lu śianą konstruk yjną o szerokośi 20 do 50 mm, o pozwoli na przepływ powietrza przez wloty i wyloty wentylayjne. Powierzhnia wlotów i wylotów wentylayjnyh musi wynosić o najmniej 50 m² na metr ieżąy elewaji. Szzelina wentylayjna oraz wloty i wyloty wentylayjne muszą zostać dorane zgodnie ze stosownymi normami i przepisami prawa udowlanego. Sposó moowania: 防 kołek prosty 防 wkręt samogwintująy 防 kołek stożkowy 防 tulejka rozprężna Kołek stożkowy Tulejka rozprężna Podkonstrukja Poziome profile aluminiowe można moować na pionowyh elementah drewnianej lu aluminiowej podkonstrukji nośnej. Panele Trespa Meteon należy montować na podkonstrukji nośnej o wystarzająej wytrzymałośi i niezmiennej trwałośi. Jakość i sposó konserwaji konstrukji nośnej musi spełniać stosowne normy i przepisy prawa udowlanego. W niektóryh krajah dozwolone jest stosowanie podkonstrukji nośnej ze stali nierdzewnej/ galwanizowanej. Należy sprawdzić atest lu skontaktować się z lokalnym przedstawiielem firmy Trespa. Kołek prosty Wkręt samogwintująy Elementy montażowe Uhwyty moowane są do paneli Trespa Meteon za pomoą dwu stalowyh kołków lu wkrętów na każdy uhwyt. Każdy panel wyposażony jest w dwa ruhome punkty moowania. Do utrzymania pozyji panelu koniezne jest umieszzenie stałego punktu montażowego w górnej zęśi, w postai wkrętu samogwintująego (lu podonego) przehodząego przez uhwyt i profil. Gdy dostęp nie jest możliwy, każdy panel musi dysponować jednym stałym punktem moowania z klejem (należy stosować wyłąznie kleje lienjonowane np. poliuretanowe). Pozostała gruość panelu: o najmniej 2,5 mm. Głęokość zakotwienia: ałkowita gruość panelu minus 3 mm. Ze względów estetyznyh ten system montażowy nie jest poleany do paneli z wykońzeniem łyszząym. 3

4 PRZEGLĄD SZCZEGÓŁÓW TECHNICZNYCH MONTAŻU Poniższa taela przedstawia omówienie zęśi najistotniejszyh szzegółów tehniznyh montażu w krajah, w któryh system montażu jest powszehnie stosowany. Informaje dotyząe atestów, patrz: Przegląd dostępnyh atestów. W niektóryh krajah mogą oowiązywać pewne wymagania określane atestami. Taela przestawia podsumowanie atestów dla systemu montażowego w krajah, w któryh są one dostępne. W przypadku krajów, w któryh system montażowy nie posiada atestu, w taeli przedstawiono porady, o do instalaji oparte na doświadzeniah firmy Trespa i jej klientów. Firma Trespa zalea klientom, inwestorom i arhitektom we wszystkih krajah korzystanie z rady niezależnyh profesjonalistów w zakresie zgodnośi rozwiązań montażowyh z krajowym i regionalnym prawem udowlanym. Poniższe informaje nie uwzględniają wszystkih wymagań w zakresie atestów. Na etapie projektu i montażu należy uwzględnić kompletne informaje dotyząe atestów. Treść atestów dostępna jest pod adresem Gruość panelu Gruość panelu (mm) Kraj z atestem Kraj ez atestu 10, 13 NL, DE, BE, FR, UK, ES IT, CN, CL Maksymalny rozmiar panelu Maks. rozmiar panelu (mm) Kraj z atestem Kraj ez atestu 3050 x 1530 lu 2550 x 1860 DE Maks. wysokość 3050 Maks. długość 3650 NL, BE, FR A, UK, ES IT, CN, CL A W przypadku innyh rozmiarów należy sprawdzić atest. Szerokość fugi Szerokość fugi (mm) Kraj z atestem Kraj ez atestu 10 NL, DE, BE, UK, FR B, ES IT, CN, CL B W przypadku innyh rozmiarów należy sprawdzić atest. W opariu o zastosowane standardy konstrukyjne, przepisy lu atesty, dopuszzalne są szersze szzeliny. Minimalne rozmiary konstrukji nośnej Każda pionowa podkonstrukja nośna wykonana z drewna, aluminium lu stali nierdzewnej/ galwanizowanej musi zostać zaprojektowana zgodnie ze stosowanymi normami, prawami i przepisami. Odległość od krawędzi Odległość od krawędzi (mm) Kraj z atestem Kraj ez atestu Należy sprawdzić odległość od krawędzi w ateśie NL, BE, DE, FR, ES kod PL3053 wersja 2.0 data Pozioma i pionowa odległość od krawędzi wynosi minimalnie 65 mm i maksymalnie dziesięiokrotność gruośi panelu mierzonej od środka do pierwszego moowania UK, IT, CN, CL

5 Zaleane maksymalne odległośi między moowaniami Maksymalne odległośi między moowaniami (mm) C,D Gruość panelu (mm) dla wykońzeń Satin / Rok Kraj z atestem Kraj ez atestu moowania w jednym kierunku Należy sprawdzić odległość od krawędzi w ateśie NL, DE, BE, FR 3 lu więej moowań w jednym kierunku Należy sprawdzić odległość od krawędzi w ateśie NL, DE, BE, FR 2 moowania w jednym kierunku UK, ES IT, CN, CL 3 lu więej moowań w jednym kierunku UK, ES IT, CN, CL C Odległośi między moowaniami w przypadku zastosowania na poditkę należy przemnożyć przez 0,75. D Maksymalne dozwolone odległośi między moowaniami założono przy maksymalnym oiążeniu (wiatru) 600 N/m2 i maksymalnym wyhyleniu L/200. Odległośi między moowaniami winny yć olizane zgodnie z lokalnie oowiązująymi normami, przepisami i atestami, i zweryfikowane przez inżyniera udownitwa. Więej informaji na temat ugięia i oiążeń wiatrowyh można znaleźć pod adresem x x x x Moowania i odległośi od krawędzi a = odległość między moowaniami w poziomie = odległość między moowaniami w pionie = odstęp od krawędzi = stały punkt moowania = regulowany punkt moowania = przesuwny punkt moowania: Niższe uhwyty zamoowane wyżej na poziomie ułatwiająym ruh panelu w dół (2,5 mm/m 1 ) a a a 5

6 Przekrój poziomy Śiana nośna (eton, mur) 2. Warstwa termoizolayjna 3. Warstwa izolująa przed zynnikami atmosferyznymi (paroprzepuszzalna) 4. Szzelina wentylayjna 5. Płyta Trespa Meteon 6. Uhwyt śienny 7. Pionowy profil aluminiowy 8. Poziomy profil aluminiowy 9. Uhwyt aluminiowy kod PL3053 wersja 2.0 data

7 Przekrój pionowy 1. Śiana nośna (eton, mur) 2. Warstwa termoizolayjna 3. Warstwa izolująa przed zynnikami atmosferyznymi (paroprzepuszzalna) 4. Szzelina wentylayjna 5. Płyta Trespa Meteon 6. Poziomy profil aluminiowy 7. Profil wentylayjny
