1 Regulator kotła ecomax810p3-l TOUCH DO KOTŁÓW NA PALIWO TYPU PELET A, B, C - funkcje dostępne na modułach, odpowiednio: A, B, C INSTRUKCJA OBSŁUGI I MONTAŻU WYDANIE: v1.1 MA ZASTOSOWANIE DO OPROGRAMOWANIA: MODUŁ A MODUŁ B PANEL v04.30.** v04.30.** v04.**.**

2

3 GŁÓWNE ZASADY PRAWDIŁOWEJ PRACY KOTŁA ZE STEROWANIEM INDIVIDUAL FUZZY LOGIC: Regulator musi być zaprogramowany indywidualnie do danego typu kotła i paliwa, pkt. 26.1! Niedopuszczalna jest zmiana typu motoreduktora, wentylatora i innych elementów osprzętu kotła mających wpływ na proces spalania. Osprzęt powinien odpowiadać fabrycznie zamontowanym podzespołom przez producenta kotła, pkt. 26! Zaleca się pracę z maksymalnie otwartą przesłoną wentylatora. Włączenie trybu Individual Fuzzy Logic nie zwalnia od konieczności wyregulowania parametrów NADZORU, pkt Tryb Individual Fuzzy Logic w niektórych przypadkach może wymagać doregulowania wg. pkt. 8.6.

4 SPIS TREŚCI 1 WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA INFORMACJE OGÓLNE INFORMACJE DOTYCZĄCE DOKUMENTACJI PRZECHOWYWANIE DOKUMENTACJI. 7 5 STOSOWANE SYMBOLE DYREKTYWA WEEE 2002/96/EG STRUKTURA - MENU UŻYTKOWNIKA OBSŁUGA REGULATORA OPIS OKNA GŁÓWNEGO WYŚWIETLACZA WŁĄCZENIE I WYŁĄCZENIE KOTŁA USTAWIANIE TEMPERATURY ZADANEJ KOTŁA ROZPALANIE PRACA PRACA W TRYBIE I.FUZZYLOGIC PRACA W TRYBIE STANDARDOWYM NADZÓR WYGASZANIE POSTÓJ USTAWIENIA CIEPŁEJ WODY UŻYTKOWEJ CWU USTAWIANIE TEMPERATURY ZADANEJ CWU HISTEREZA ZASOBNIKA CWU WŁĄCZENIE FUNKCJI LATO DEZYNFEKCJA ZASOBNIKA CWU USTAWIENIA OBIEGU MIESZACZA STEROWANIE POGODOWE OPIS USTAWIEŃ OBNIŻEŃ NOCNYCH STEROWANIE POMPĄ CYRKULACYJNĄ KONFIGURACJA POZIOMU PALIWA OBSŁUGA AUTOMATYKI POGRZEBACZA INFORMACJE STEROWANIE RĘCZNE PRACA WEDŁUG HARMONOGRAMU MENU ULUBIONE STRUKTURA - MENU SERWISOWE SCHEMATY HYDRAULICZNE SCHEMAT SCHEMAT DANE TECHNICZNE WARUNKI MAGAZYN. I TRANSPORTU MONTAŻ REGULATORA WARUNKI ŚRODOWISKOWE WYMAGANIA MONTAŻOWE MONTAŻ PANELU STERUJĄCEGO DEMONTAŻ PANELU STERUJĄCEGO MONTAŻ MODUŁÓW WYKONAWCZYCH STOPIEŃ OCHRONY IP PODŁĄCZENIE INSTALACJI ELEKTRYCZNEJ POŁĄCZENIA OCHRONNE PODŁĄCZENIE CZUJNIKÓW TEMPERATURY PODŁĄCZENIE CZUJNIKA POGODOWEGO SPRAWDZENIE CZUJNIKÓW TEMPERATURY PODŁĄCZENIE TERMOSTATU POKOJOWEGO MIESZACZY PODŁĄCZENIE KOTŁA REZERWOWEGO PODŁĄCZENIE SYGNALIZACJI ALARMÓW PODŁĄCZANIE MIESZACZA PODŁĄCZENIE POMPY CYRKULACYJNEJ PODŁĄCZENIE OGRANICZNIKA TEMPERATURY STB PODŁĄCZENIE PANELU POKOJOWEGO USTAWIENIA SERWISOWE KOTŁA ROZPALANIE WYGASZANIE CZAS NADZORU CZAS PODAWANIA NADZÓR PRZERWA PODAWANIA NADZÓR WYDŁUŻENIE PRACY NADMUCHU (NADZÓR) WYBÓR TERMOSTATU MINIMALNA TEMPERATURA ZADANA KOTŁA MAKSYMALNA TEMPERATURA ZADANA KOTŁA MINIMALNA MOC NADMUCHU CZAS DETEKCJI PALIWA MAKSYMALNA TEMPERATURA PODAJNIKA CZAS CYKLU POGRZEBACZA KOCIOŁ REZERWOWY TEMPERATURA SCHŁADZANIA KOTŁA PARAMETRY A, B, C INDIVIDUAL FUZZY LOGIC USTAWIENIA SERWISOWE CO I CWU TEMPERATURA ZAŁĄCZENIA POMPY CO POSTÓJ POMPY CO PODCZAS ŁADOWANIU CWU MINIMALNA TEMPERATURA CWU MAKSYMALNA TEMPERATURA CWU PODWYŻSZENIE TEMP. KOTŁA OD CWU I MIESZACZA WYDŁUŻENIE PRACY CWU WYMIENNIK CIEPŁA USTAWIENIA SERWISOWE MIESZACZA OBSŁUGA MIESZACZA WYBÓR TERMOSTATU MINIMALNA TEMPERATURA ZADANA MIESZACZA MAKSYMALNA TEMPERATURA ZADANA MIESZACZA ZAKRES PROPORCJONALNOŚCI STAŁA CZASU CAŁKOWANIA CZAS OTWARCIA ZAWORU WYŁĄCZENIE POMPY OD TERMOSTATU POKAŻ ZAAWANSOWANE LICZNIKI SERWISOWE PRZYWRACANIE USTAWIEŃ FABRYCZNYCH KONTROLA OBROTÓW WENTYLATORA SONDA LAMBDA... 42

5 22 OPIS ALARMÓW USZKODZENIE CZUJNIKA SPALIN PRZEKROCZENIE MAKSYMALNEJ TEMPERATURY KOTŁA PRZEKROCZENIE MAKSYMALNEJ TEMPERATURY PODAJNIKA USZKODZENIE CZUJNIKA TEMPERATURY KOTŁA USZKODZENIE CZUJNIKA TEMPERATURY PODAJNIKA BRAK KOMUNIKACJI NIEUDANA PRÓBA ROZPALANIA NIEUDANA PRÓBA ŁADOWANIA ZASOBNIKA USZKODZENIE WENTYLATORA POZOSTAŁE ZANIK ZASILANIA OCHRONA PRZED ZAMARZANIEM FUNKCJA OCHRONY POMP PRZED ZASTANIEM WYMIANA CZĘŚCI I PODZESPOŁÓW WYMIANA BEZPIECZNIKA SIECIOWEGO WYMIANA PANELU STERUJĄCEGO WYMIANA MODUŁU WYKONAWCZEGO WYMIANA OPROGRAMOWANIA OPIS MOŻLIWYCH USTEREK KONFIGURACJA REGULATORA PRZEZ PRODUCENTA KOTŁA AKTYWACJA INDIVIDUAL FUZZY LOGIC I ZMIANA TYPU KOTŁA

6 1 WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA Wymagania związane z bezpieczeństwem sprecyzowane są w poszczególnych działach niniejszej instrukcji. Oprócz nich w szczególności należy zastosować się do poniższych wymogów. Przed przystąpieniem do montażu, napraw czy konserwacji oraz podczas wykonywania wszelkich prac przyłączeniowych należy bezwzględnie odłączyć zasilanie sieciowe oraz upewnić się czy zaciski i przewody elektryczne nie są pod napięciem. Po wyłączeniu regulatora za pomocą klawiatury na zaciskach regulatora może wystąpić napięcie niebezpieczne. Regulator nie może być wykorzystywany niezgodnie z przeznaczeniem. Należy stosować dodatkową automatykę zabezpieczającą kocioł, instalację centralnego ogrzewania oraz instancję ciepłej wody użytkowej przed skutkami awarii regulatora bądź błędów w jego oprogramowaniu. Należy dobrać wartość programowanych parametrów do danego typu kotła oraz do danego opału uwzględniając wszystkie warunki pracy instalacji. Błędny dobór parametrów może doprowadzić do stanu awaryjnego kotła (przegrzanie kotła, cofnięcie płomienia do podajnika paliwa itp.). Regulator jest przeznaczony dla producentów kotłów. Producent kotła przed zastosowaniem regulatora powinien sprawdzić czy współpraca regulatora z danym typem kotła jest prawidłowa i nie powoduje powstania niebezpieczeństwa. Regulator nie jest urządzeniem iskrobezpiecznym, tzn. w stanie awarii może być źródłem iskry bądź wysokiej temperatury, która w obecności pyłów lub gazów palnych może wywołać pożar lub wybuch. Dlatego regulator należy separować od pyłów i gazów palnych np. przez odpowiednią zabudowę. Regulator musi zostać zainstalowany przez producenta kotła, zgodnie z obowiązującymi normami i przepisami. Modyfikacja zaprogramowanych parametrów powinna być przeprowadzana tylko przez osobę zaznajomioną z niniejszą instrukcją. Stosować tylko w obiegach grzewczych wykonanych zgodnie z obowiązującymi przepisami. Instalacja elektryczna w której pracuje regulator powinna być zabezpieczona bezpiecznikiem dobranym odpowiednio do stosowanych obciążeń. Regulator nie może być użytkowany z uszkodzoną obudową. W żadnym wypadku nie wolno dokonywać modyfikacji konstrukcji regulatora. W regulatorze zastosowano odłączenie elektroniczne podłączonych urządzeń (działanie typu 2Y zgodnie z PN-EN ). Regulator składa się z trzech podzespołów. Podczas wymiany jednego z podzespołów należy zadbać o ich kompatybilność. Wskazówki podaje cześć dokumentacji dla instalatora. Należy uniemożliwić dostęp dzieci do regulatora. 6

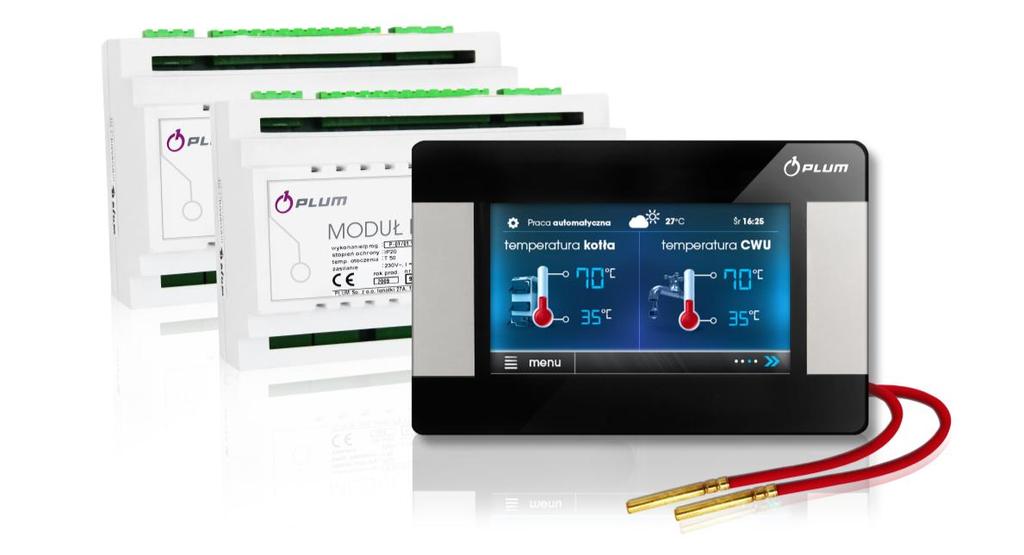

7 2 Informacje ogólne Regulator kotła ecomax 810 TOUCH model P3, wykonanie L jest nowoczesnym urządzeniem elektronicznym przeznaczonym do sterowania pracą kotła peletowego. Regulator jest urządzeniem wielofunkcyjnym: automatycznie utrzymuje zadaną temperaturę kotła kontrolując proces spalania paliwa, steruje czasowo podajnikiem oraz mocą wysterowania wentylatora, automatycznie utrzymuje zadaną temperaturę zasobnika ciepłej wody użytkowej, automatycznie utrzymuje zadaną temperaturę kilku niezależnych mieszaczowych obiegów grzewczych. Temperaturę zadaną obiegów grzewczych można zadawać na podstawie wskazań czujnika pogodowego. W regulatorze zastosowano funkcję IndividalFuzzyLogic. Dzięki niej, spalanie odbywa się w sposób optymalny, co sprzyja ochronie środowiska, oszczędności zużywanego paliwa oraz zwalnia użytkownika z konieczności dostrajania parametrów palnika. Możliwość współpracy z termostatami pokojowymi, oddzielnymi dla każdego obiegu grzewczego, sprzyja utrzymywaniu temperatury komfortu w ogrzewanych pomieszczeniach. Ponadto urządzenie włącza w razie potrzeby rezerwowy kocioł (gazowy lub olejowy). Urządzenie posiada budowę modułową w której w skład wchodzi panel sterujący, główny moduł sterujący kotłem (A), oraz moduł sterujący obiegami mieszaczy i CWU (B). Obsługa regulatora odbywa się w łatwy i intuicyjny sposób. Regulator posiada możliwość współpracy z dodatkowym panelem sterującym umieszczonym w pomieszczeniach mieszkalnych. Regulator może być użytkowany w obrębie gospodarstwa domowego i podobnego oraz w budynkach lekko uprzemysłowionych. 3 Informacje dotyczące dokumentacji Instrukcja regulatora stanowi uzupełnienie dokumentacji kotła. W szczególności oprócz zapisów w niniejszej instrukcji należy stosować się do dokumentacji kotła. Instrukcję regulatora podzielono na dwie części: dla użytkownika i instalatora. Jednak w obu częściach zawarto istotne informacje mające wpływ na bezpieczeństwo, dlatego użytkownik powinien zaznajomić się z obiema częściami instrukcji. Za szkody spowodowane nieprzestrzeganiem instrukcji nie ponosimy odpowiedzialności. 4 Przechowywanie dokumentacji Prosimy o staranne przechowywanie niniejszej instrukcji montażu i obsługi oraz wszystkich innych obowiązujących dokumentacji, aby w razie potrzeby można było w każdej chwili z nich skorzystać. W razie przeprowadzki lub sprzedaży urządzenia należy przekazać dołączoną dokumentację nowemu użytkownikowi lub właścicielowi. 5 Stosowane symbole W instrukcji stosuje się następujące symbole graficzne: - symbol oznacza pożyteczne informacje i wskazówki, - symbol oznacza ważne informacje od których zależeć może zniszczenie mienia, zagrożenie dla zdrowia lub życia ludzi i zwierząt domowych. Uwaga: za pomocą symboli oznaczono istotne informacji w celu ułatwienia zaznajomienia się z instrukcją. Nie zwalnia to jednak użytkownika i instalatora od przestrzegania wymagań nie oznaczonych za pomocą symboli graficznych! 6 Dyrektywa WEEE 2002/96/EG Ustawa o elektryce i elektronice Utylizować opakowania i produkt na końcu okresu użytkowania w odpowiedniej firmie recyklingowej. Nie wyrzucać produktu razem ze zwykłymi odpadami. Nie palić produktu. 7

8 INSTRUKCJA OBSŁUGI REGULATORA ecomax810p3-l TOUCH

9 7 Struktura - Menu użytkownika Informacje Ustawienia kotła Ustawienia CWU **parametr dostępny jedynie po aktywacji funkcji przez producenta kotła Ustawienia kotła Temperatura zadana kotła Sterowanie pogodowe kotła Krzywa grzewcza kotła Przesunięcie równoległe krzywej Modulacja mocy Poziom paliwa Czyszczenie palnika Kalibracja sondy Lambda* Obniżenia nocne kotła Modulacja mocy 100% Korekta mocy nadmuchu 100% Korekta pracy podajnika 50% Histereza H2 50% Korekta mocy nadmuchu 50% Korekta pracy podajnika 30% Histereza H1 30% Korekta mocy nadmuchu 30% Korekta pracy podajnika Histereza kotła Tryb regulacji Korekta nadmuchu FL Min moc kotła w FL Max moc kotła w FL Czas stabilizacji Menu główne Ustawienia mieszacza 1-4* Praca według harmonogramu** Ustawienia ogólne: Zegar Data Jasność Dźwięk Język Aktualizacja oprogramowania WiFi* Sterowanie ręczne Alarmy Wyłącz regulator Ustawienia serwisowe 9 Ustawienia CWU Temperatura zadana CWU Tryb pracy pompy CWU Histereza zasobnika CWU Dezynfekcja CWU Automatyczna detekcja trybu LATO Temperatura włączenia trybu LATO Temperatura wyłączenia trybu LATO Obniżenia nocne zasobnika CWU Obniżenia nocne pompy cyrkulacyjnej* Tryb pracy CWU Wyłączony Priorytet Bez priorytetu Lato Ustawienia mieszacza 1-4 * Temperatura zadana mieszacza Termostat pokojowy mieszacza Sterowanie pogodowe mieszacza Krzywa grzewcza mieszacza Przesunięcie równoległe krzywej Współczynnik temperatury pokojowej Obniżenia nocne mieszacza *) menu jest identyczne dla wszystkich obiegów mieszaczowych Tryb regulacji Standardowy FuzzyLogic Sterowanie ręczne Wentylator Podajnik Pompa kotła Zapalarka Pompa CWU Zasilanie siłownika Siłownik Alarm Podajnik 2 Miesz1 Pompa Miesz1 Otwieranie Miesz1 Zamykanie Miesz2 Pompa Miesz2 Otwieranie Miesz2 Zamykanie Kocioł rezerwowy Poziom paliwa Poziom alarmowy Kalibracja poziomu paliwa * poszczególne elementy menu mogą być niewidoczne, gdy brak odpowiedniego czujnika, modułu lub nastawy.

10 8 Obsługa regulatora W poniższym rozdziale opisano skróconą obsługę regulatora. - obniżenie temperatury zadanej kotła od aktywnych przedziałów czasowych; 8.1 Opis okna głównego wyświetlacza - podwyższenie temperatury zdanej kotła na czas ładowania zasobnika ciepłej wody użytkowej (CWU); - podwyższenie temperatury zadanej kotła od obiegu mieszacza; - podwyższenie temperatury zadanej w celu załadowania bufora. Rys. 1 Okno główne wyświetlacza Legenda: 1. tryby pracy regulatora: ROZPALANIE, PRACA, NADZÓR, WYGASZANIE, WYGASZANIE NA ŻĄDANIE, POSTÓJ, 2. wartość temperatury zadanej kotła, 3. wartość temperatury zmierzonej kotła, 4. przycisk wejścia do listy menu 5. pole informacyjne : wentylator, podajnik 1, podajnik 2 (dodatkowy), pompy, zapalarka, pogrzebacz. 6. wartość temperatury zmierzonej zasobnika CWU, 7. wartość temperatury zadanej zasobnika CWU, 8. zegar oraz dzień tygodnia 9. wartość temperatury zewnętrznej (pogodowej), 10. pole funkcji mających wpływ na temperaturę zadaną kotła. Poszczególne symbole sygnalizują odpowiednio: Zarówno prawe okno jak i lewe na ekranie głównym może prezentować różne informacje. Po przez dotyk możliwa jest zmiana prezentowanych informacji pomiędzy: obiegami mieszacza (1, 2, 3, 4), oknem informacyjnym, oknem ciepłej wody użytkowej, oknem poziomu paliwa. Aby wyświetlać poziom paliwa należy dokonać nastaw wg pkt Uwaga: poziom paliwa może być widoczny w panelu pokojowym ecoster-touch. 8.2 Włączenie i wyłączenie kotła Upewniwszy się, że w zasobniku znajduje się paliwo, a klapa zasobnika jest zamknięta można uruchomić kocioł. Aby uruchomić kocioł należy nacisnąć w dowolnym miejscu na ekranie z napisem Kocioł wyłączony, wówczas pojawi się komunikat: Włączyć regulator?. Rys. 2 Okno główne wyświetlacza. - rozwarcie styków termostatu pokojowego temperatura zadana w pokoju jest osiągnięta; 10

11 Po zaakceptowaniu kocioł przejdzie do fazy rozpalania. Istnieje druga metoda włączenia kotła. Należy wcisnąć przycisk MENU, a następnie odszukać i nacisnąć w obrotowym menu przycisk:. Aby wyłączyć kocioł należy wcisnąć przycisk MENU, a następnie odszukać i nacisnąć w obrotowym menu przycisk:. Uwaga: regulator przejdzie do procesu wygaszania. Dopiero po jego zakończeniu pojawi się plansza z napisem Kocioł wyłączony. 8.3 Ustawianie temperatury zadanej kotła Temperaturę zadaną kotła, podobnie jak temperaturę zadaną obiegów mieszacza można ustawić z poziomu menu (możliwe do ustawienia wartości tych temperatur są ograniczone zakresem odpowiadających im parametrów serwisowych regulatora). Ustawienia kotła > Temperatura zadana kotła Ustawienia mieszacza 1 >Temp. zadana mieszacza Ustawienia mieszacza 2 >Temp. zadana mieszacza Ustawienia mieszacza 3 >Temp. zadana mieszacza Ustawienia mieszacza 4 >Temp. zadana mieszacza Ustawiona w pozycji Temperatura zadana kotła temperatura, jest przez regulator pomijana w przypadku, gdy temperatura zadana kotła jest kontrolowana czujnikiem pogodowym. Niezależnie od tego, temperatura zadana na kotle jest automatycznie podnoszona, by móc załadować zasobnik ciepłej wody użytkowej oraz zasilić obiegi grzewcze mieszaczy. 8.4 ROZPALANIE Tryb ROZPALANIE służy do automatycznego rozpalenia paleniska w kotle. Całkowity czas trwania procesu rozpalania uzależniony jest od ustawień regulatora (czasu pracy podajnika, czasu pracy grzałki itp.) oraz od tego w jakim stanie znajdował się kocioł przed rozpalaniem. Wszystkie parametry wpływające na proces rozpalania, zgrupowane są w menu: Ustawienia serwisowe > Ustawienia kotła > Rozpalanie Szczegółowy opis cyklu rozpalania: Włączany jest wentylator z mocą określoną parametrem Nadmuch rozpalanie, 11 Podawana jest mała dawka paliwa, wynosząca 20% dawki podstawowej, Sprawdzany jest stan paleniska tzn. jeśli w czasie określonym parametrem Czas testu zapłonu od chwili włączenia wentylatora temperatura spalin osiągnie wartość Temp. spalin końca rozpalania lub wzrośnie o Delta spalin to proces rozpalania zakończy się. Oznacza to, że wykryte zostało rozpalenie i regulator przechodzi do trybu PRACA. Jeśli kryteria wykrycia rozpalenia nie zostały spełnione, regulator próbuje oczyścić i rozpalić palenisko: uruchamiany jest pogrzebacz na Czas cyklu pogrzebacza, przez czas Czas podawania podawane jest paliwo, z mocą Nadmuch rozpalania uruchamiany jest wentylator, na czas Czas rozpalania załączana jest zapalarka. W tym czasie regulator sprawdza czy paliwo w palniku rozpaliło się. Warunkiem rozpalenia jest wzrost temperatury odczytanej z czujnika spalin o wartość Delta spalin lub wzrost temperatury spalin powyżej Temp. spalin końca rozpalania. Jeśli rozpalenie powiodło się zapalarka jest wyłączana i regulator przechodzi do trybu PRACA, Zaraz po przejściu do trybu PRACA regulator sprawdza czy temperatura spalin wzrosła o wartość Delta spalin 2. Jeśli nie, to regulator wraca do trybu rozpalania. Jeśli temperatura spalin przekroczy wartość Delta spalin 2, to regulator pozostanie w trybie PRACA. Jeśli rozpalanie nie powiodło się, podejmowane są kolejne próby rozpalenia paleniska, podczas których, dawka paliwa (czas podawania) jest redukowana do 10% dawki pierwszej próby. Po nieudanych trzech próbach zgłaszany jest alarm Nieudana próba rozpalenia. Praca kotła zostaje wówczas zatrzymana. Nie ma możliwości automatycznej kontynuacji pracy kotła wymagana jest interwencja obsługi. Po usunięciu przyczyn braku możliwości rozpalenia kocioł należy uruchomić ponownie. 8.5 PRACA W trybie tym regulator pracuje automatycznie, według algorytmu Individual Fuzzy Logic lub STANDARDOWEGO. Wentylator pracuje w sposób ciągły co obrazuje Rys. 3. Podajnik paliwa załączany jest cyklicznie.

12 Rys. 3 Cykle pracy wentylatora i podajnika. Cykl składa się z czasu pracy podajnika oraz czasu przerwy w podawaniu. Moc wentylatora oraz cykl pracy podajnika są wyznaczane przez jeden z dwóch opisanych poniżej algorytmów regulacji. Jeżeli w trybie PRACA zaistnieje potrzeba załadowania zasobnika CWU przy temperaturze zadanej kotła niższej od wymaganej do załadowania zasobnika CWU, regulator na czas ładowania zasobnika CWU samoczynnie podniesie temperaturę zadaną kotła. 8.6 PRACA w trybie I.FuzzyLogic Włączenie trybu możliwe jest w menu: Tryb regulacji Zastosowana funkcja IndividualFuzzyLogic, której parametry dobierane są indywidualnie do danego kotła, pozwala na uzyskanie optymalnego procesu spalania, co sprzyja ochronie środowiska, oszczędności zużywanego paliwa oraz w większości przypadków zwalnia użytkownika z konieczności dostrajania parametrów regulatora. Podczas pracy z algorytmem Individual Fuzzy Logic nie ma potrzeby konfigurowania parametrów pracy podajnika (czasy podawania, przerw podawania ) i mocy nadmuchu dla poszczególnych poziomów mocy. Modulacja 3 fazowa jest nieaktywna regulator samoczynnie w sposób płynny dobiera parametry sterowania podajnika i wentylatora. W trybie Individual Fuzzy Logic regulator dąży do tego aby nie było konieczne wprowadzanie kotła w tryb NADZORU a dostarczane było tyle ciepła, ile aktualnie potrzebuje instalacja CO. Przejście do NADZORU nastąpi dopiero po przekroczeniu temperatury zadanej kotła o 5 C. Należy mieć na uwadze, że algorytm Individual Fuzzy Logic dobierany jest indywidualnie do danego typu kotła oraz paliwa i może pracować poprawnie jedynie z wybranym kotłem i paliwem. Z tego powodu tryb IndividualFuzzyLogic wymaga jego aktywacji przez producenta kotła, zgodnie z Rys Jeśli tryb nie zostanie aktywowany przy próbie zmiany trybu ukaże się monit Funkcja niedostępna. Modyfikacja parametrów algorytmu Individual Fuzzy Logic. W niektórych przypadkach, w zależności od jakości paliwa, może zajść konieczność doregulowania nadmuchu w trybie IndividualFuzzyLogic. Użytkownik może zmienić: Ustawienia kotła > Modulacja mocy > Korekta nadmuchu FL Ustawienia kotła > Modulacja mocy > Min moc kotła w FL Ustawienia kotła > Modulacja mocy> Max moc kotła w FL Zakres korekty nastaw jest celowo ograniczony. Nie zaleca się zmiany nastaw parametru Korekta nadmuchu FL jeśli spalanie jest prawidłowe, tzn. nie ma niedopalonych cząstek paliwa. Jeśli paliwo jest złej jakości i występują niedopalone cząstki, wówczas można zwiększyć ilość dostarczanego powietrza. Jeśli paliwo jest mocno wysuszone, przez co jego szybkość spalania jest duża, a palenisko wypala się zbyt mocno, wówczas można zmniejszyć wartość Korekta nadmuchu FL. Przy regulacji Individual Fuzzy Logic wartości parametrów odnoszących się do: mocy nadmuchu, pracy i przerw podajnika znajdujące się w menu Ustawienia kotła > Modulacja mocy nie są wykorzystywane w algorytmie pracy regulatora. Ustawienia te wykorzystywane są tylko w trybie STANDARDOWY. 12

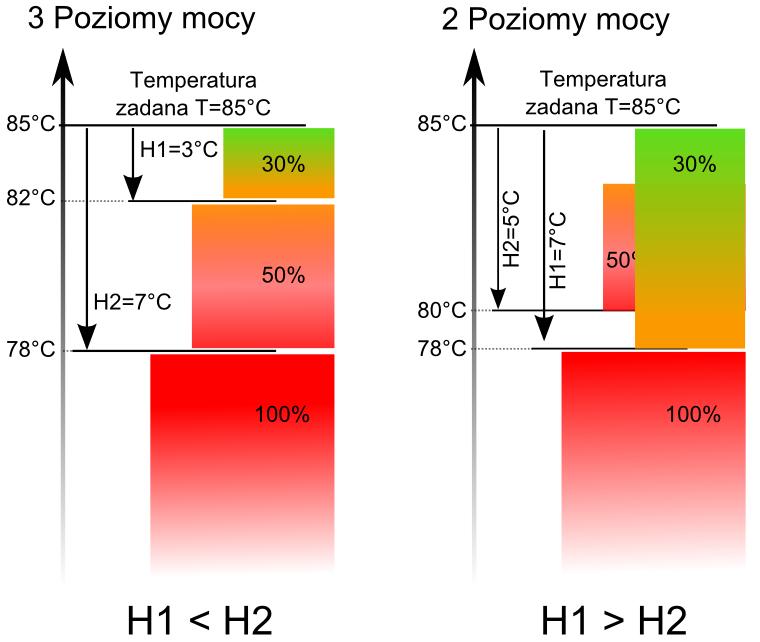

13 Przy korzystaniu ze sterowania IndividualFuzzyLogic przysłona wentylatora powinna być maksymalnie otwarta a kocioł powinien być czysty. W przypadku konieczności wymiany wentylatora lub podajnika należy je wymieć na identyczne typy. Po przekroczeniu o 5 stopni temperatury zadanej kotła regulator przechodzi automatycznie do trybu NADZÓR. 8.7 Praca w trybie Standardowym Regulator kotła ecomax810p3-l posiada mechanizm modulacji mocy kotła pozwalający stopniowo zmniejszać jego moc w miarę zbliżania się temperatury kotła do wartości zadanej. W tym trybie sterownik korzysta z algorytmu modulacji mocy. Parametry poziomów mocy dostępne są w menu: Ustawienia kotła > Modulacja mocy Każdemu z poziomów nazwanych odpowiednio 100%, 50% oraz 30% można przypisać odrębne czasy podawania paliwa i moce nadmuchu co przekłada się na faktyczny poziom mocy kotła. To, kiedy kocioł ma pracować z wybranym poziomem mocy ustalane jest przez wartości nazwane histerezami, odpowiednio H1 i H2. Każda z tych wartości odnosi się do zmierzonej temperatury kotła względem jej wartości zadanej. Istnieje możliwość takiego skonfigurowania wartości H1 i H2, że modulacja odbędzie się bez stanu pośredniego tj. przejście ze 100% na 30%. Rys. 4 Histerezy H1 i H2 modulacji mocy Jeśli temperatura kotła osiągnie wartość zadaną to regulator przejdzie do trybu NADZÓR. 8.8 NADZÓR Tryb NADZÓR występuje zarówno przy regulacji w trybie STANDARD jak też z nastawami automatycznymi Individual Fuzzy Logic. Regulator przechodzi do trybu NADZÓR automatycznie bez ingerencji użytkownika: w przypadku trybu regulacji Standardowy po osiągnięciu temperatury zadanej kotła, w sterowaniu Individual Fuzzy Logic po przekroczeniu temperatury zadanej kotła o 5 C. W trybie Individual Fuzzy Logic regulator stara się nie doprowadzać do konieczności wprowadzania kotła w stan NADZORU i dostarczać tyle ciepła, ile aktualnie potrzebuje instalacja CO. W trybie NADZÓR regulator nadzoruje palenisko, aby nie wygasło. W tym celu nadmuch i podajnik załączane są tylko na pewien czas, rzadziej niż w trybie PRACA. Nie powodując dalszego wzrostu temperatury. Nadmuch nie pracuje w sposób ciągły, a jest załączany cyklicznie razem z podajnikiem paliwa co zapobiega wygaśnięciu płomienia w czasie postoju kotła. 13

14 Wszystkie parametry dotyczące konfiguracji regulatora w trybie NADZÓR zgrupowane są w menu: Ustawienia serwisowe > Ustawienia palnika > Nadzór Parametry trybu NADZÓR należy ustawić zgodnie z zaleceniami producenta kotła. Powinny one być tak dobrane, aby palenisko nie wygasało podczas przestojów kotła (nie powinno one jednocześnie rozpalać się zbyt mocno, ponieważ spowoduje to wzrost temperatury kotła). Czas pracy i przerwy podajnika w trybie NADZÓR ustawiany jest za pomocą parametrów: Nadzór > Czas podawania Nadzór > Przerwa podawania Czas wydłużenia pracy nadmuchu w celu rozpalenia paliwa po jego podaniu jest ustawiony w: Nadzór >Wydłużenie pracy nadmuchu Parametry muszą być tak dobrane, aby temperatura kotła w tym trybie stopniowo spadała. Nieprawidłowe nastawy mogą doprowadzić do przegrzania kotła. Nadmuch w trybie NADZÓR pracuje z mocą ustawioną w parametrze modulacji mocy 30% Moc nadmuchu. Regulator wraca automatycznie do trybu PRACA po spadku temperatury kotła o wartość histerezy kotła w stosunku do temperatury zadanej. Maksymalny czas pracy kotła w trybie nadzoru zdefiniowany jest w parametrze: Nadzór > Czas nadzoru Jeśli po upłynięciu tego czasu, od chwili wejścia regulatora w tryb nadzór, nie nastąpi potrzeba ponownej pracy kotła to regulator rozpocznie proces wygaszania kotła. 8.9 WYGASZANIE W trybie WYGASZANIE następuje dopalenie resztek peletu i przygotowanie kotła do postoju lub wyłączenia. Wszystkie parametry wpływające na proces wygaszania zgrupowane są w menu: Ustawienia serwisowe > Ustawienia kotła > Wygaszanie Szczegółowy opis cyklu wygaszania: Praca podajnika zostaje wstrzymana, Dopalanie resztek paliwa na czas Czas wygaszania włączany zostaje wentylator z mocą określoną parametrem Moc przedmuchu, Palenisko jest oczyszczane uruchomiony zostaje pogrzebacz. Po automatycznym wygaszeniu regulator przechodzi do trybu POSTÓJ POSTÓJ W trybie POSTÓJ kocioł jest wygaszony i oczekuje na sygnał do rozpoczęcia ponownego grzania. Sygnałem do rozpoczęcia grzania może być: spadek temperatury zadanej kotła poniżej temperatury zadanej pomniejszonej o wartość histerezy kotła (Histereza kotła), przy konfiguracji pracy kotła z buforem spadek temperatury górnej bufora poniżej wartości zadanej (Temperatury rozpoczęcia ładowania bufora) Ustawienia ciepłej wody użytkowej CWU Urządzenie reguluje temperaturę zasobnika ciepłej wody użytkowej CWU, o ile jest podłączony czujnik temperatury CWU. Gdy czujnik jest odłączony w oknie głównym wyświetlana jest informacja o braku tego czujnika. Za pomocą parametru Ustawienia CWU > Tryb pracy pompy CWU użytkownik może: wyłączyć ładowanie zasobnika, parametr wyłączony, ustawić priorytet CWU, parametrem priorytet wówczas pompa CO jest wyłączana, aby szybciej załadować zbiornik CWU, ustawić równoczesną pracę pompy CO i CWU, parametrem Bez priorytetu, włączyć funkcję Lato. 14

15 8.12 Ustawianie temperatury zadanej CWU Temperaturę zadaną CWU określa parametr: Ustawienia CWU > Temp. zadana CWU 8.13 Histereza zasobnika CWU Poniżej temperatury temperatura zadana CWU histerez zasobnika CWU uruchomi się pompa CWU, w celu załadowania zasobnika CWU. Przy ustawieniu małej wartości histerezy pompa CWU będzie uruchamiać się szybciej po spadku temperatury CWU Włączenie funkcji LATO Aby włączyć funkcję LATO umożliwiającą ładowanie zasobnika CWU latem, bez potrzeby pracy instalacji CO oraz obiegów mieszaczy, należy ustawić parametr tryb pracy pompy CWU na lato. Funkcji LATO nie da się włączyć przy odłączonym czujniku CWU. Nie wolno włączać funkcji lato przy odłączonej lub uszkodzonej pompie CWU. Funkcja LATO może być włączana automatycznie, na podstawie wskazań temperatury z czujnika pogodowego. Do załączenia tej funkcjonalności służą parametru: Ustawienia CWU > Automatyczna detekcja trybu LATO Ustawienia CWU > Temperatura włączenia trybu LATO Ustawienia CWU > Temperatura wyłączenia trybu LATO 8.15 Dezynfekcja zasobnika CWU Regulator posiada funkcję automatycznego, okresowego podgrzewania zasobnika CWU do temperatury 70 C. Ma to na celu usunięcie flory bakteryjnej z zasobnika CWU. Należy bezwzględnie powiadomić domowników o fakcie uaktywnienia funkcji dezynfekcji, gdyż zachodzi niebezpieczeństwo poparzenia gorącą wodą użytkową. Raz w tygodniu w nocy z niedzieli na poniedziałek o godzinie 02:00 regulator podnosi temperaturę zasobnika CWU. Po czasie 10 min. utrzymywania zasobnika w temperaturze 70 C pompa CWU jest wyłączana a kocioł wraca do normalnej pracy. Nie należy włączać funkcji dezynfekcji przy wyłączonej obsłudze CWU Ustawienia obiegu mieszacza Ustawienia pierwszego obiegu mieszaczowego znajdują się w menu: Ustawienia mieszacza 1 Ustawienia dla pozostałych mieszaczy znajdują się na kolejnych pozycjach menu i są identyczne dla każdego z obiegów. Ustawienia mieszacza bez czujnika pogodowego Należy nastawić ręcznie wymaganą temperaturę wody w obiegu grzewczym mieszacza za pomocą parametru Temperatura zadana mieszacza, np. na wartość 50 C. Wartość powinna być taka, aby zapewnić uzyskanie wymaganej temperatury pokojowej. Po podłączeniu termostatu pokojowego należy ustawić wartość obniżenia temperatury zadanej mieszacza od termostatu (parametry Termostat pokojowy mieszacza) np. na wartość 5 C. Wartość tą należy dobrać doświadczalnie. Termostatem pokojowym może być termostat tradycyjny (zwierno-rozwierny) lub panel pokojowy ecoster200. Po zadziałaniu termostatu, temperatura zadana obiegu mieszacza zostanie obniżona, co przy prawidłowym doborze wartości obniżenia będzie powodować zahamowanie wzrostu temperatury w ogrzewanym pomieszczeniu. 15

16 Ustawienia mieszacza z czujnikiem pogodowym (bez panelu pokojowego ecoster200) Ustawić parametr Sterowanie pogodowe mieszacza na włączony. Dobrać krzywą pogodową wg pkt Za pomocą parametru Przesuniecie równoległe krzywej ustawić temperaturę zadaną pokojową, kierując się wzorem: Temperatura zadana pokojowa = 20 C + przesunięcie równoległe krzywej grzewczej. Przykład. Aby uzyskać temperaturę pokojową 25 C wartość przesunięcia równoległego krzywej grzewczej musi być ustawiona na 5 C. Aby uzyskać temperaturę pokojową 18 C wartość przesunięcia równoległego krzywej grzewczej musi być ustawione na -2 C. W tej konfiguracji można podłączyć termostat pokojowy, który będzie niwelował niedokładność doboru krzywej grzewczej, w przypadku, gdy wartość krzywej grzewczej będzie wybrana zbyt duża. Należy wówczas ustawić wartość obniżenia temperatury zadanej mieszacza od termostatu, np. na wartość 2 C. Po rozwarciu styków termostatu temperatura zadana obiegu mieszacza zostanie obniżona, co przy prawidłowym doborze wartości obniżenia, spowoduje zahamowanie wzrostu temperatury w ogrzewanym pomieszczeniu. Ustawienia mieszacza z czujnikiem pogodowym oraz z panelem pokojowym ecoster200) Ustawić parametr Sterowanie pogodowe mieszacza na włączony. Dobrać krzywą pogodową wg pkt Regulator ecoster200 przesuwa automatycznie krzywą grzewczą w zależności od zadanej temperatury pokojowej. Regulator odnosi nastawę do 20 C, np. dla temperatury zadanej pokojowej = 22 C regulator przesunie krzywą grzewczą o 2 C, dla temperatury zadanej pokojowej = 18 C regulator przesunie krzywą grzewczą o -2 C. W niektórych przypadkach opisanych w pkt może zajść potrzeba doregulowania przesunięcia krzywej grzewczej. W tej konfiguracji termostat pokojowy ecoster200 może obniżać o stałą wartość temperaturę obiegu grzewczego, gdy zadana temperatura w pomieszczeniu zostanie osiągnięta. Analogicznie jak opisano w punkcie poprzednim (nie zalecane), lub automatycznie, w sposób ciągły korygować temperaturę obiegu grzewczego. Nie zaleca się korzystania z obu możliwości jednocześnie. Automatyczna korekta temperatury pokojowej zachodzi zgodnie ze wzorem: Korekta = (Temperatura zadana pokojowa zmierzona temperatura pokojowa) x współczynnik temperatury pokojowej /10 Przykład: Temperatura zadana w ogrzewanym pomieszczeniu (ustawiona w ecoster200) = 22 C. Temperatura zmierzona w pomieszczeniu (przez ecoster200) = 20 C. Współczynnik temperatury pokojowej = 15. Temperatura zadana mieszacza zostanie zwiększona o (22 C - 20 C) x15/10 = 3 C. Należy znaleźć właściwą wartość parametru Współczynnik temperatury pokojowej. Zakres: Im większa wartość współczynnika, tym większa korekta temperatury zadanej kotła. Przy ustawieniu na wartość,,0 temperatura zadana mieszacza nie jest korygowana. Uwaga: ustawienie zbyt dużej wartości współczynnika temperatury pokojowej może spowodować cykliczne wahania temperatury pokojowej! 8.17 Sterowanie pogodowe W zależności od zmierzonej temperatury na zewnątrz budynku, sterowane automatycznie mogą być zarówno temperatura zadana kotła jak również temperatury obiegów mieszaczy. Przy właściwym doborze krzywej grzewczej temperatura obwodów wyliczana jest automatycznie w zależności od wartości temperatury zewnętrznej. Dzięki temu przy wybraniu krzywej grzewczej odpowiedniej do danego budynku temperatura pomieszczenia pozostanie w przybliżeniu stała bez względu na temperaturę na zewnątrz. 16

17 Uwaga: w procesie doświadczalnego doboru właściwej krzywej grzewczej należy wykluczyć wpływ termostatu pokojowego na działanie regulatora (niezależnie od tego czy termostat pokojowy jest podłączony czy nie), przez ustawienie parametru: Dla obiegu mieszacza: Ustawienia mieszacza 1 > Termostat pokojowy mieszacza 1 = 0. W przypadku podłączonego panelu pokojowego ecoster200 TOUCH dodatkowo ustawić parametr Współczynnik temperatury pokojowej = 0. Wytyczne dla poprawnego ustawienia krzywej grzewczej: - ogrzewanie podłogowe 0,2-0,6 - ogrzewanie grzejnikowe 1,0-1,6 - kocioł 1,8-4 zmniejszyć przesunięcie równoległe krzywej grzewczej i wybrać wyższą krzywą grzewczą. Budynki słabo ocieplone wymagają ustawiania krzywych grzewczych o wyższych wartościach, natomiast dla budynków dobrze ocieplonych krzywa grzewcza będzie miała niższą wartość. Temperatura zadana, wyliczona wg krzywej grzewczej może być przez regulator zmniejszona lub zwiększona w przypadku, gdy wychodzi poza zakres ograniczeń temperatur dla danego obiegu Opis ustawień obniżeń nocnych W regulatorze wprowadzono możliwość ustawienia przedziałów czasowych obniżenia temperatury zadanej kotła, obiegów grzewczych, zasobnika ciepłej wody użytkowej oraz pracy pompy cyrkulacyjnej. Przedziały czasowe umożliwiają wprowadzenie obniżenia temperatury zadanej w określonym przedziale czasu - na przykład w nocy lub gdy użytkownik opuści ogrzewane pomieszczenia (np. wyjście do domowników do pracy/szkoły). Dzięki temu temperatura zadana może być obniżana automatycznie bez utraty komfortu cieplnego przy zmniejszeniu zużycia paliwa. Rys. 5 Krzywe grzewcze. Wskazówki do wyboru odpowiedniej krzywej grzewczej: - jeżeli przy spadającej temperaturze zewnętrznej temperatura pomieszczenia wzrasta, to wartość wybranej krzywej grzewczej jest zbyt wysoka, - jeśli przy spadającej temperaturze zewnętrznej spada również temperatura w pomieszczeniu, to wartość wybranej krzywej grzewczej jest zbyt niska, - jeśli podczas mroźnej pogody temperatura pokojowa jest odpowiednia a w czasie ocieplenia jest zbyt niska - zaleca się zwiększyć przesunięcie równoległe krzywej grzewczej i wybrać niższą krzywą grzewczą, - jeśli podczas mroźnej pogody temperatura pokojowa jest zbyt niska a w czasie ocieplenia jest zbyt wysoka - zaleca się Aby uaktywnić przedziały czasowe należy ustawić parametr Obniżenie nocne dla danego obiegu grzewczego na włączone. Obniżenia nocne można zdefiniować odrębnie w dni robocze, soboty oraz niedziele. Obniżenie nocne kotła Dni robocze Niedziela Sobota Rys. 6 Okno wyboru przedziałów czasowych. 17

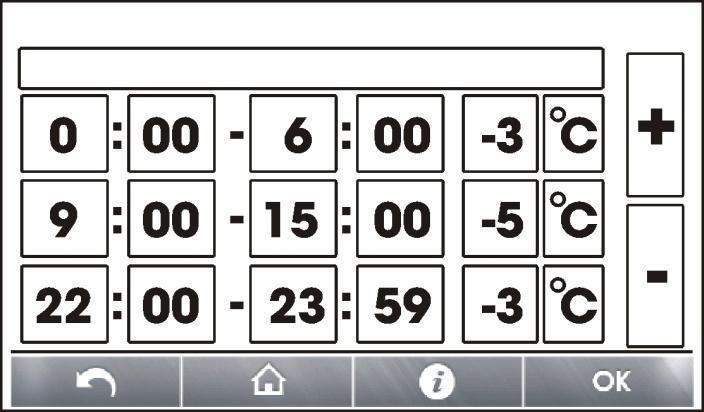

18 Należy określić początek i koniec danego przedziału czasowego oraz wartość, o jaką obniżona zostanie temperatura zadana. Dostępne są trzy przedziały w ciągu doby. Poniżej przedstawiono przykładowe obniżenie nocne temperatury zadanej kotła trwające od godziny 22:00 wieczorem do 06:00 rano oraz obniżenie od godziny 09:00 do 15:00. Definiowanie przedziałów czasowych w ciągu doby należy rozpoczynać od godziny 00:00 Obniżenie nocne kotła/sobota Od Do Od Do Obniżenie 8.19 Sterowanie pompą cyrkulacyjną Uwaga: funkcjonalność pompy cyrkulacyjnej dostępna jest jedynie po przyłączeniu do regulatora dodatkowego, rozszerzającego modułu mieszaczowego. Ustawienia zlokalizowane są w: Ustawienia CWU > Obniżenie nocne pompy cyrkulacyjnej Ustawienia sterowania czasowego pompą cyrkulacyjną są analogiczne, jak ustawienia obniżeń nocnych. W zdefiniowanych przedziałach czasowych pompa cyrkulacyjna jest wyłączona. W pominiętych przedziałach pompa cyrkulacyjna jest załączona na Czas pracy pompy cyrkulacyjnej co Czas postoju pompy cyrkulacyjnej Konfiguracja poziomu paliwa Rys. 7 Przykład definiowania przedziałów czasowych. W przedstawionym przykładzie od godziny 00:00 do godziny 06:00 regulator ustawi obniżenie temperatury zadanej kotła o wartość 3 C. Od godziny 06:00 do godziny 09:00 regulator pozostawi temperaturę zadaną kotła na poziomie zadanym (bez obniżeń). Od godziny 09:00 do 15:00 regulator obniży temperaturę zadaną kotła o 5 C. Od godziny 15:00 do godziny 22:00 regulator ponownie pozostawi temperaturę zadaną kotła na poziomie zadanym (bez obniżeń). Od godziny 22:00 do 23:59 regulator obniży temperaturę zadana kotła o 3 C. Przedział czasowy jest pomijany przy ustawieniu obniżenia przedziału na wartość,,0 nawet jeśli wprowadzono w nim zakres godzin Włączenie wskaźnika poziomu paliwa Aby włączyć wyświetlanie poziomu paliwa należy ustawić wartość parametru Ustawienia kotła > Poziom paliwa > Poziom alarmowy na wartość większą od zera, np. 10%. Naciskając na okno lewe lub prawe w oknie głównym można wybrać wskaźnik poziomu paliwa. Wskazówka-poziom paliwa może być również widoczny w panelu pokojowym ecoster- TOUCH (Uwaga: panel pokojowy nie stanowi standardowego wyposażenia regulatora). Obsługa wskaźnika poziomu paliwa Każdorazowo po zasypaniu zbiornika paliwa należy wcisnąć i przytrzymać aktualną wartość poziomu paliwa, wówczas pojawi się monit: Praca Cz Poziom paliwa Obniżenie temperatury zadanej kotła od przedziału czasowego jest sygnalizowane symbolem: oknie głównym wyświetlacza w Rys. 8 Obsługa poziomu paliwa 18 Ustawić poziom paliwa na 100%. Po wybraniu i zatwierdzeniu,,tak poziom paliwa zostanie ustawiony na 100%.

19 Uwaga: Paliwo może być dosypywane w każdej chwili tzn. nie trzeba czekać do całkowitego opróżnienia zasobnika paliwa. Jednak paliwo należy dosypywać zawsze do poziomu zasobnika odpowiadającego 100% i ustawiać poziom na 100% w regulatorze jak opisano powyżej. Opis działania Regulator oblicza poziom paliwa w oparciu o jego bieżące zużycie. Ustawienia fabryczne nie zawszę będą odpowiadać rzeczywistemu zużyciu paliwa przez dany kocioł, dlatego do poprawnego działania metoda ta wymaga kalibracji poziomu przez użytkownika regulatora. Nie są wymagane żadne dodatkowe czujniki poziomu paliwa. Kalibracja Zasypać zasobnik paliwa do poziomu, który odpowiada pełnemu załadunkowi 100%, po czym ustawić wartość parametru: Ustawienia kotła > Poziom paliwa >Kalibracja poziomu paliwa > Poziom paliwa 100% W oknie głównym wskaźnik ustawiony zostanie na 100%. Oznaką trwania procesu kalibracji jest pulsujący wskaźnik poziomu paliwa. Wskaźnik będzie pulsował do czasu zaprogramowania punktu odpowiadającego minimalnemu poziomowi paliwa. Należy na bieżąco kontrolować obniżający się poziom paliwa w zasobniku. Z chwilą, gdy poziom obniży się do oczekiwanego minimum, należy ustawić wartość parametru: Ustawienia kotła > Poziom paliwa > Kalibracja poziomu paliwa > Poziom paliwa 0% 8.21 Obsługa automatyki pogrzebacza Regulator obsługuje automatykę pogrzebacza, który pozwala na poprawienie warunków spalania paliwa gorszej jakości oraz oczyszczanie paleniska z popiołów. Oczyszczanie paleniska, jest wykonywane przez pogrzebacz w trybie ROZPALANIE i WYGASZANIE. W przypadku kiedy kocioł przebywa przez długi czas w trybie PRACA lub NADZÓR możliwe jest automatyczne uruchomienie czyszczenia kotła, służy do tego parametr: Ustawienia kotła > Czyszczenie palnika W pkt opisane są parametry serwisowe odnoszące się do pogrzebacza Informacje Menu informacje umożliwia podgląd mierzonych temperatur oraz pozwala na sprawdzenie które z urządzeń są aktualnie włączone. Po podłączeniu modułu rozszerzającego mieszaczy uaktywniają się okna informacji o mieszaczach dodatkowych Sterowanie ręczne W regulatorze istnieje możliwość ręcznego włączenia urządzeń wykonawczych, jak na przykład pompy, silnika podajnika lub dmuchawy. Umożliwia to sprawdzenie, czy dane urządzenia są sprawne i prawidłowo podłączone. Wejście do menu sterowania ręcznego jest możliwe jedynie w trybie STOP, tzn. kiedy kocioł jest wyłączony. Sterowanie ręczne Wentylator Podajnik Pompa kotła Zapalarka Pompa CWU Rys. 9 Widok okna sterowania ręcznego, gdzie OFF oznacza, że urządzenie jest wyłączone, ON załączone. Długotrwałe włączenie wentylatora, podajnika lub innego urządzenia wykonawczego może doprowadzić do powstania zagrożenia Praca według harmonogramu Istnieje możliwość wyłączenia kotła w zdefiniowanych przedziałach czasowych. Przedziały czasowe wprowadza się w: Menu > Praca wg harmonogramu Uwaga: pozycja Praca wg harmonogramu może nie być dostępna, gdy producent kotła nie przewiduje takiej funkcji w danym kotle. 19

20 8.25 Menu ulubione W menu na dolnej belce ekranu widoczny jest przycisk:. Po jego wybraniu pojawia się menu szybkiego wyboru. Elementy do tego menu dodaje się przytrzymując przez chwilę właściwą ikonę w menu obrotowym. Aby usunąć wybraną pozycję z menu ulubionych należy będąc w menu ulubionych przytrzymać wybrana ikonę a następnie potwierdzić chęć usunięcia. 20

21 INSTRUKCJA MONTAŻU REGULATORA ORAZ NASTAW SERWISOWYCH ecomax810p3-l TOUCH

22 9 Struktura - Menu serwisowe Ustawienia serwisowe Ustawienia kotła Ustawienia CO i CWU Ustawienia mieszacza 1-4* Pokaż zaawansowane Przywróć ustawienia serwisowe Kalibracja panelu dotykowego Ustawienia kotła Rozpalanie Modulacja mocy Wygaszanie Nadzór Sonda Lambda* Wybór termostatu* Minimalna temperatura kotła Maksymalna temperatura kotła Minimalna moc nadmuchu Czas detekcji braku paliwa Temp. spalin przy braku paliwa Maksymalna temperatura podajnika Czas cyklu pogrzebacza Kocioł rezerwowy* Alarmy Temperatura schładzania kotła Parametr A FuzzyLogic Parametr B FuzzyLogic Parametr C FuzzyLogic Rozpalanie Nadmuch rozpalania Czas testu zapłonu Czas testu zapłonu 2 Czas podawania Czas rozpalania Delta spalin Delta spalin 2 Temp. spalin końca rozpal. Dawka testowa Modulacja mocy 100% Moc nadmuchu 100% Praca podajnika 100% Przerwa podajnika 22 50% Moc nadmuchu 50% Praca podajnika 50% Przerwa podajnika 30% Moc nadmuchu 30% Praca podajnika 30% Przerwa podajnika Wygaszanie Czas wygaszania Moc przedmuchu Nadzór Czas nadzoru Czas podawania Przerwa podawania Wydłużenie pracy nadmuchu Sonda Lambda* Praca z sondą Lambda Parametr A Lambda Parametr B Lambda Parametr C Lambda Zakres korekcji nadmuchu Blokada podajnika Detekcja paliwa - tlen Detekcja paliwa - czas Ustawienia CO i CWU Temperatura załączenia pompy CO Postój pompy CO podczas ładowania CWU Minimalna temperatura CWU Maksymalna temperatura CWU Podwyższenie temp. kotła od CWU i mieszacza Wydłużenie pracy CWU Wymiennik ciepła Blokada pompy kotła Ustawienia mieszacza 1-4 * Obsługa mieszacza Wybór termostatu Minimalna temperatura mieszacza Maksymalna temperatura mieszacza Zakres proporcjonalności Stała czasu całkowania Czas otwarcia zaworu

23 Wyłączenie pompy od termostatu Nieczułość mieszacza * - menu jest identyczne dla wszystkich obiegów mieszaczowych 23

24 10 Schematy hydrauliczne 10.1 Schemat 1 Rys. 10 Schemat z termostatycznym zaworem trójdrogowym chroniącym temperaturę wody powrotnej 1, gdzie:1 kocioł z podajnikiem, 2 regulator ecomax810p3-l (moduły wykonawcze), 3 panel sterujący regulatora, 4 czujnik temperatury kotła, 6- pompa obiegu centralnego ogrzewania, 7 termostatyczny zwór trójdrogowy, 8 zawór dławiący (grzybkowy), 9 - termostat pokojowy, 10 czujnik temperatury pogodowy, 11 zasobnik ciepłej wody użytkowej, 12 pompa obiegu ciepłej wody użytkowej, 13 czujnik temperatury ciepłej wody użytkowej. PROPONOWANE USTAWIENIA: Parametr Nastawa MENU Obsługa mieszacza 1 wyłączony ustawienia serwisowe ustawienia mieszacza 1 Skrócony opis działania: Pompa CO (6), pompa CWU (12) zaczynają pracę dopiero po przekroczeniu przez kocioł temperatury załączenia pompy CO (standardowo 40 C). Gdy woda wpadająca do kotła jest zimna, wówczas zawór termostatyczny (7) przymyka się. Powoduje to przepływ wody kotłowej w krótkim obiegu: kocioł (1) zawór dławiący (8) - zawór termostatyczny (7) pompa (6). Zawór termostatyczny (7) otwiera się po wzroście temperatury powracającej do kotła, kierując wodę kotłową na instalację centralnego ogrzewania. Gdy temperatura zmierzona przez czujnik (13) spadnie poniżej zadanej temperatury CWU, wówczas uruchamiana jest pompa CWU (12). Pompa CWU (12) zostanie wyłączona po załadowaniu zasobnika CWU (11) tj. gdy temperatura na czujniku (13) będzie równa temperaturze zadanej CWU. 1 Pokazany schemat hydrauliczny nie zastępuje projektu instalacji centralnego ogrzewania i służy jedynie do celów poglądowych! 24

25 10.2 Schemat 2 Rys. 11 Schemat z termostatycznym zaworem trójdrogowym chroniącym temperaturę wody powrotnej i dwoma zaworami trójdrogowymi zasilającymi ogrzewanie podłogowe oraz z dwoma dodatkowymi obiegami mieszacza po podłączeniu modułu dodatkowego 2, gdzie:1 kocioł, 2 regulator ecomax810p3-l (moduły wykonawcze), 3 panel sterujący regulatora, 4 czujnik temperatury kotła, 6- pompa obiegu centralnego ogrzewania, 7 termostatyczny zawór trójdrożny (w celu ochrony powrotu kotła), 8 pompa cyrkulacyjna, 9 -czujnik temperatury pogodowy, 10 sprzęgło hydrauliczne (zapewnia brak konieczności równoważenia przepływów pomp), 11 czujnik temperatury CWU, 12 pompa obiegu ciepłej wody użytkowej, 13 siłownik mieszacza 1, 14 pompa obiegu mieszacza 1, 15 zewnętrzny termostat zabezpieczający ogrzewanie podłogowe 55 ºC (odcina zasilanie elektryczne pompy mieszacza po przekroczeniu maksymalnej temperatury termostat nie wchodzi w skład wyposażenia regulatora), 16 termostat pokojowy mieszacza 1, 17 czujnik temperatury mieszacza 1,18 siłownik mieszacza 2, 19 pompa obiegu mieszacza 2, 20 zewnętrzny termostat zabezpieczający ogrzewanie podłogowe 55 ºC, 21 termostat pokojowy mieszacza 2, 22 czujnik temperatury mieszacza 2,23 siłownik mieszacza 3, 24 pompa obiegu mieszacza 3, 25 zewnętrzny termostat zabezpieczający ogrzewanie podłogowe 55 ºC, 26 termostat pokojowy mieszacza 3, 27 czujnik temperatury mieszacza 3,28 siłownik mieszacza 4, 29 pompa obiegu mieszacza 4, 30 termostat pokojowy mieszacza 4, 31 czujnik temperatury mieszacza 4, 32 rozszerzający moduł mieszaczowy, 33 zasobnik ciepłej wody użytkowej. PROPONOWANE USTAWIENIA: Parametr Nastawa MENU Obsługa mieszacza 1 włączony podłoga ustawienia serwisowe ustawienia mieszacza 1 Max. temp. zadana mieszacza 1 50 C ustawienia serwisowe ustawienia mieszacza 1 Sterow. pogod. mieszacza1,2,3,4 włączone menu ustawienia mieszacza 1,2,3,4 Krzywa grzewcza mieszacza ustawienia serwisowe ustawienia mieszacza 1 Obsługa mieszacza 2 włączony podłoga ustawienia serwisowe ustawienia mieszacza 2 Max. temp. zadana mieszacza 2 50 C ustawienia serwisowe ustawienia mieszacza 2 Krzywa grzewcza mieszacza ustawienia serwisowe ustawienia mieszacza 2 Obsługa mieszacza 3 włączony podłoga ustawienia serwisowe ustawienia mieszacza 3 Max. temp. zadana mieszacza 3 50 C ustawienia serwisowe ustawienia mieszacza 3 Krzywa grzewcza mieszacza ustawienia serwisowe ustawienia mieszacza 3 Obsługa mieszacza 4 włączony CO ustawienia serwisowe ustawienia mieszacza 4 Max. temp. zadana mieszacza 4 80 C ustawienia serwisowe ustawienia mieszacza 4 Krzywa grzewcza mieszacza ustawienia serwisowe ustawienia mieszacza 4 Sterow. pogodowe kotła wyłączone ustawienia serwisowe ustawienia kotła 2 Pokazany schemat hydrauliczny nie zastępuje projektu instalacji centralnego ogrzewania i służy jedynie do celów poglądowych! 25

26 11 Dane techniczne Zasilanie 230V~; 50Hz; Prąd pobierany przez regulator I = 0,04 A 3 Maksymalny prąd znamionowy pojedynczego modułu wykonawczego 6 (6) A Stopień ochrony regulatora IP20, IP00 4 Temperatura otoczenia Temperatura składowania Wilgotność względna Zakres pomiarowy temp. czujników CT4 Zakres pomiarowy temp. czujników CT4-P Dokładność pomiaru temp. czujnikami CT4 i CT4-P Zakres pomiarowy temp. czujników CT2S Przyłącza Wyświetlacz Gabaryty zewnętrzne Masa kompletu Normy Klasa oprogramowania Klasa ochrony C C 5-85% bez kondensacji pary wodnej C C 2 C C Zaciski śrubowe po stronie napięcia sieciowego 2,5mm 2 Zaciski śrubowe po stronie sterującej 1,5mm 2 Kolorowy, graficzny 480x272 z panelem dotykowym Panel sterujący: 164x90x40 mm Moduł wykonawczy: 140x90x65 mm 1,0 kg PN-EN PN-EN A Do wbudowania do przyrządów klasy I 12 Warunki magazyn. i transportu Regulator nie może być narażony na bezpośrednie oddziaływanie warunków atmosferycznych, tj. deszczu oraz promieni słonecznych. Temperatura składowania 3 Jest to prąd pobierany przez sam regulator (przy podłączeniu 2 modułów wykonawczych i panelu). Całkowity pobór prądu zależy od podłączonych do regulatora urządzeń. 4 IP20 -od strony czołowej modułu wykonawczego, IP00 i transportu nie powinna przekraczać zakresu C. Podczas transportu regulator nie może być narażony na wibracje większe niż odpowiadające typowym warunkom transportu kotłowego. 13 MONTAŻ REGULATORA 13.1 Warunki środowiskowe Ze względu na zagrożenie pożarowe zabrania się stosowania regulatora w atmosferach wybuchowych gazów oraz pyłów (np. pył węglowy). Należy separować regulator poprzez stosowanie odpowiedniej zabudowy. Ponadto regulator nie może być użytkowany w warunkach wystąpienia kondensacji pary wodnej oraz być narażony na działanie wody Wymagania montażowe Regulator powinien zostać zainstalowany przez wykwalifikowanego i autoryzowanego instalatora, zgodnie z obowiązującymi normami i przepisami. Za szkody spowodowane nieprzestrzeganiem obowiązujących przepisów oraz niniejszej instrukcji producent nie ponosi odpowiedzialności. Regulator przeznaczony jest do wbudowania. Nie może być użytkowany jako urządzenie wolnostojące. Temperatura otoczenia oraz powierzchni montażowej nie powinna przekraczać zakresu 0-50 C W podstawowej wersji urządzenie posiada budowę trójmodułową, w skład której wchodzi panel sterujący oraz dwa moduły wykonawcze. Wszystkie części połączone są elektrycznie ze sobą Montaż panelu sterującego Panel sterujący przeznaczony jest do zabudowania w płycie montażowej. Należy zapewnić odpowiednią izolację termiczną pomiędzy gorącymi ściankami kotła a panelem i wiązką przyłączeniową. Przestrzeń potrzebną do instalacji panelu sterującego regulatora obrazuje rysunek poniżej. Podczas instalacji należy postępować zgodnie z poniższymi wskazówkami. od strony zacisków modułu wykonawczego. 26

27 Wykonać otwór w płycie montażowej zgodnie z poniższym rysunkiem Demontaż panelu sterującego Aby wyjąć panel (1) z obudowy należy wsunąć płaskie elementy (2) we wskazane szczeliny. Spowoduje to odgięcie zatrzasków obudowy panelu i umożliwi wyjęcie panelu (1). Rys. 12 Zainstalowanie panelu w płycie montażowej 13.5 Montaż modułów wykonawczych Obudowa modułów nie zapewnia odporności na pył i wodę. W celu ochrony przed tymi czynnikami należy zabudować moduł odpowiednią obudową. Zabudowa musi zapewnić stopień ochrony odpowiadający warunkom środowiskowym, w których regulator będzie użytkowany. Ponadto musi uniemożliwić użytkownikowi dostęp do części pod napięciem niebezpiecznym, np. zacisków. Do zabudowania można użyć standardowej obudowy. W takim przypadku użytkownik ma dostęp jedynie do powierzchni czołowej modułu wykonawczego. Zabudowę mogą stanowić również elementy kotła otaczające cały moduł Rys. 16b. Przestrzeń potrzebna dla pojedynczego modułu wykonawczego pokazana jest na Rys.15. Rys. 13 Warunki zabudowy panelu, gdzie: 1 panel, 2 otwory wentylacyjne do cyrkulacji powietrza (uwaga: otwory nie mogą zmniejszać wymaganego stopnia ochrony IP; otwory wentylacyjne nie są wymagane jeśli temperatura otoczenia panelu nie jest przekroczona). Moduł wykonawczy przeznaczony jest do zamontowania na znormalizowanej szynie DIN TS35. Szynę należy zamocować pewnie na sztywnej powierzchni. Przed umieszczeniem modułów na szynie (1) należy podnieść do góry zaczepy (2) za pomocą śrubokręta, Rys

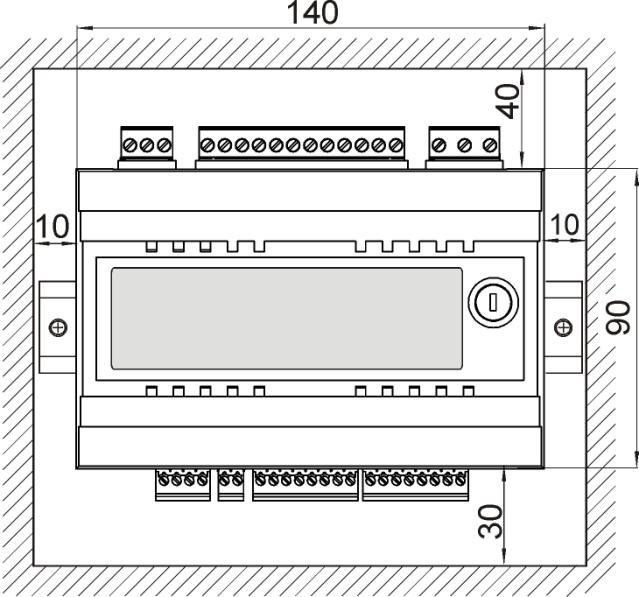

28 Po ulokowaniu na szynie wcisnąć zaczepy (2) do pierwotnej pozycji. Upewnić się, że urządzenie jest zamocowanie pewnie i nie jest możliwe jego odjęcie od szyny bez użycia narzędzia. Rys. 16 Metody zabudowy modułów: a w obudowie modułowej z dostępem do powierzchni czołowej, b w obudowie bez dostępu do powierzchni czołowej. Rys. 14 Osadzenie regulatora na szynie, gdzie: 1 szyna DIN TS35, 2 zaczepy. Ze względu na bezpieczeństwo należy zachować bezpieczny odstęp pomiędzy częściami czynnymi zacisków modułu wykonawczego a przewodzącymi (metalowymi) elementami zabudowy (co najmniej 10mm). Przewody przyłączeniowe powinny być zabezpieczone przed wyrwaniem, obluzowaniem lub zabudowane w taki sposób, aby uniknąć przenoszenia naprężeń na mocowania przewodów w zaciskach regulatora Stopień ochrony IP Obudowa modułu wykonawczego regulatora zapewnia różne stopnie ochrony IP zależności od sposobu montażu. Wyjaśnienie podaje Rys. 16a. Po zabudowaniu zgodnie z tym rysunkiem od czoła obudowy modułu wykonawczego urządzanie posiada stopień ochrony IP20 (podany na tabliczce znamionowej). Obudowa od strony zacisków posiada stopień ochrony IP00, dlatego zaciski modułu wykonawczego muszą być bezwzględnie zabudowane uniemożliwiając dostęp do tej części obudowy. Jeśli zachodzi potrzeba uzyskania dostępu do części z zaciskami należy odłączyć zasilanie sieciowe, upewnić się że na zaciskach i przewodach nie występuje napięcie sieciowe, po czym zdemontować zabudowę modułu wykonawczego Podłączenie instalacji elektrycznej Regulator przystosowany jest do zasilania napięciem 230V~, 50Hz. Cechy instalacji: trójprzewodowa (z przewodem ochronnym), wykonana zgodnie z obowiązującymi przepisami. Rys. 15 Warunki zabudowy pojedynczego modułu. Po wyłączeniu regulatora za pomocą klawiatury, na zaciskach regulatora może występować napięcie niebezpieczne. Przed przystąpieniem do prac montażowych należy bezwzględnie odłączyć zasilanie sieciowe oraz upewnić się, że na zaciskach i przewodach nie występuje napięcie niebezpieczne. 28

29 Przewody przyłączeniowe nie powinny stykać się z powierzchniami o temperaturze przekraczającej nominalną temperaturę ich pracy. Zaciski każdego z modułów o numerach 1-15 przeznaczone są do podłączania urządzeń o zasilaniu sieciowym 230V~. Zaciski przeznaczone są do współpracy z urządzeniami niskonapięciowymi (poniżej 12V). Podłączenie napięcia sieciowego 230V~ do zacisków oraz złącz transmisji RS485 skutkuje uszkodzeniem regulatora oraz stwarza zagrożenie porażenia prądem elektrycznym! Końce podłączanych przewodów zwłaszcza zasilających, muszą być zabezpieczone przed rozwarstwieniem izolowanymi tulejkami zaciskowymi zgodnie z poniższym rysunkiem: Rys. 17 Zabezpieczanie końców przewodów: a) prawidłowe, b) nieprawidłowe Przewód zasilający powinien być podłączony do zacisków oznaczonych strzałką Połączenia ochronne Przewód ochronny kabla zasilającego powinien być podłączony do listwy zerowej połączonej z metalową obudową kotła. Złączkę należy połączyć z zaciskiem regulatora oznaczonym symbolem oraz z zaciskami uziemiającymi urządzeń przyłączonych do regulatora. 29

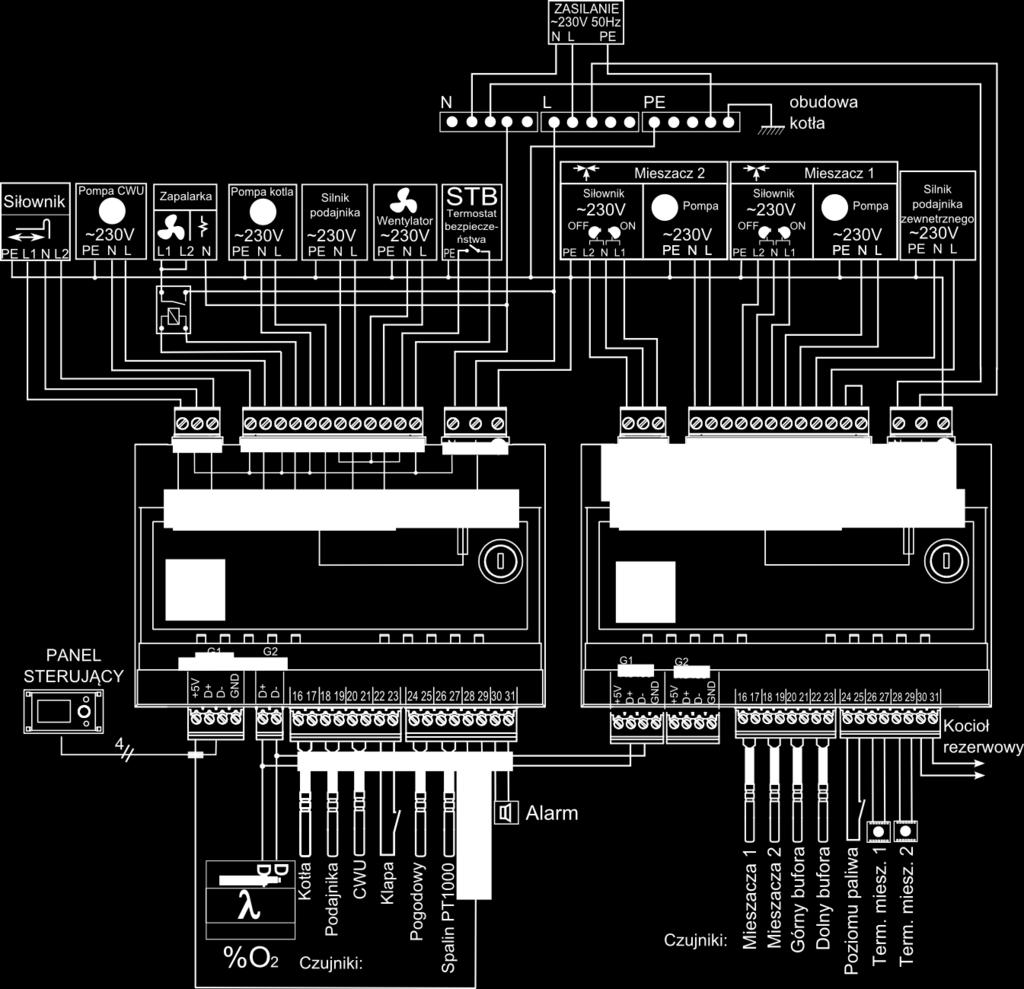

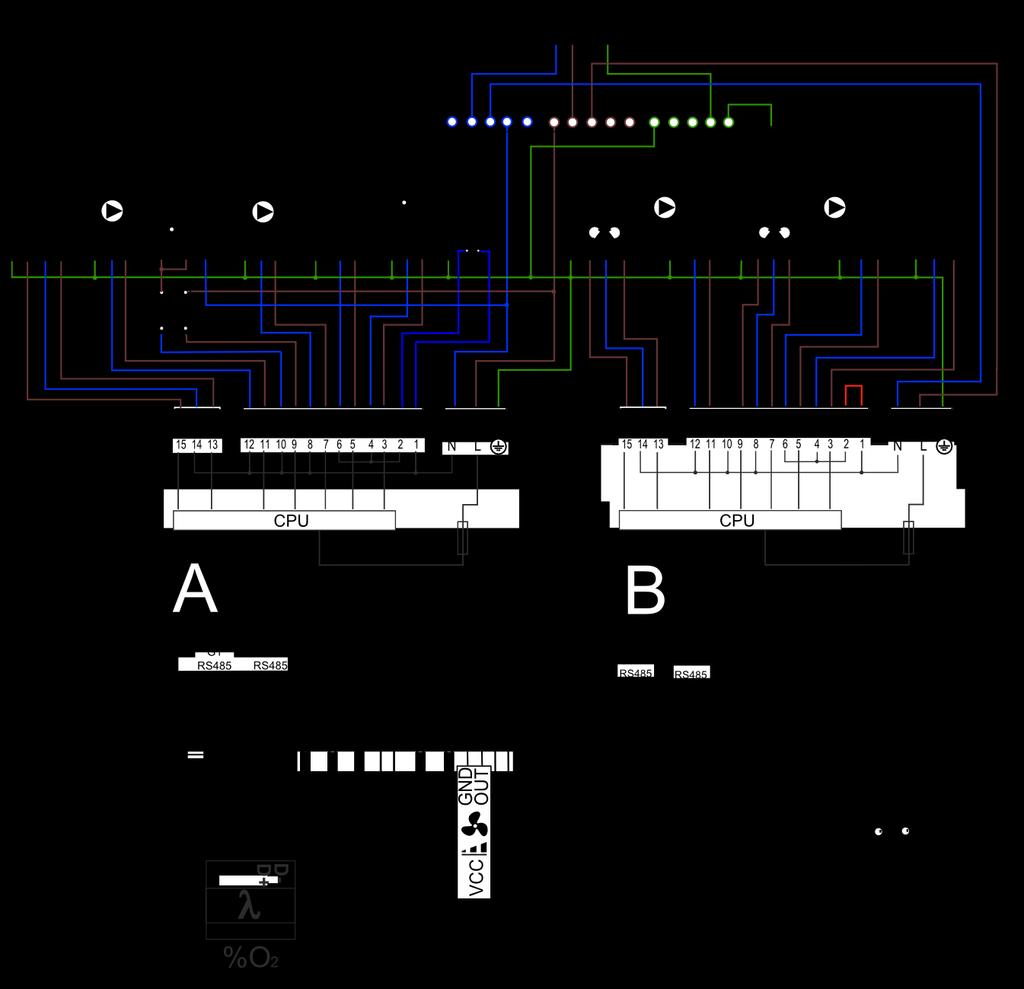

30 Rys. 18 Schemat połączeń elektrycznych czujnikami dla modułu A i B. Ze względów bezpieczeństwa, regulator musi być wyposażony w komplet wtyków zamocowanych w złączach zasilania urządzeń o napięciu ~230V nawet w przypadku braku podłączonych do danej listwy obciążeń. 30
