1 WS-6980

2 Podręcznik użytkownika

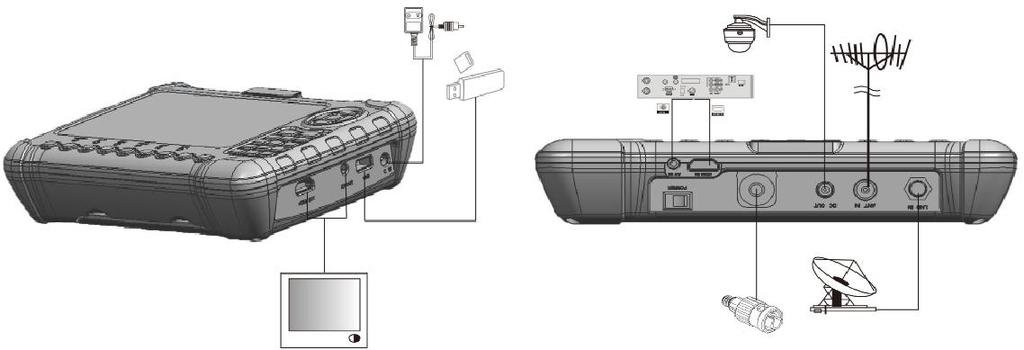

3 Polski SPIS TREŚCI 1. INFORMACJE PODSTAWOWE WAŻNE ZALECENIA DOTYCZĄCE BEZPIECZEŃSTWA ZAWARTOŚĆ OPAKOWANIA WYGLĄD PRZYRZĄDU I OPIS JEGO ELEMENTÓW PODŁĄCZENIE MIERNIKA CECHY PRZYRZĄDU INSTRUKCJA OBSŁUGI MENU OSD DVB-S DVB-T DVB-C SPECTRUM (WIDMO) LOOP SEARCH (WYSZUKIWANIE W PĘTLI) OPTICAL POWER (MOC OPTYCZNA) OTHERS (INNE) SYSTEM SETTING (USTAWIENIA SYSTEMOWE) DANE TECHNICZNE ROZWIĄZYWANIE PROBLEMÓW

4 1. INFORMACJE PODSTAWOWE 1.1 WAŻNE ZALECENIA DOTYCZĄCE BEZPIECZEŃSTWA Dziękujemy za wybór naszego produktu. Przed pierwszym użyciem przyrządu (miernika) należy zapoznać z elementarnymi zasadami bezpiecznej pracy oraz dbałości o niego, co pozwoli na jego długoterminowe efektywne wykorzystanie w praktyce instalatorskiej: Prosimy uważnie przestudiować niniejszy podręcznik (ZASTRZEGA SIĘ MOŻLIWOŚĆ ZMIAN NALEŻY ZAWSZE STOSOWAĆ SIĘ DO AKTUALNEJ ANGIELSKIEJ WERSJI MENU). Wszelkie prace przy instalacjach antenowych mogą być wykonywane tylko przez wykwalifikowany personel znający i przestrzegający obowiązujące przepisy BHP. W przypadku zmiany miejsca przyrządu z otoczenia o niskiej temperatura do otoczenia znacznie cieplejszego należy przed włączeniem go odczekać na zanik rosy, a w razie jakichkolwiek anomalii należy go wyłączyć i odczekać dłużej, np. godzinę. W czasie przechowywania, transportu i używania należy dbać by miernik nie uległ zabrudzeniu. Miernik w czasie pracy nie może być przykrywany w sposób ograniczający wentylację ani kładziony na rozgrzanych przedmiotach. Przyrząd należy chronić przed ryzykiem zalania, nadmierną wilgotnością, przegrzaniem (np. poprzez długą ekspozycję słoneczną). Nie wolno otwierać obudowy miernika. Obudowę należy czyścić delikatną szmatką lekko zwilżoną roztworem wody z detergentem. 1.2 ZAWAROŚĆ OPAKOWANIA Należy upewnić się, że w opakowaniu znajdują się poniższe pozycje (MOŻLIWE ZMIANY), a razie niezgodności należy kontaktować się ze sprzedawcą. 1. Miernik 8. Konektor BNC 2. Podręcznik użytkownika 9. Konektor optyczny 3. Kabel AV 4. Ładowarka samochodowa 5. Zasilacz 6. Torba 7. Kabel 12 V 2

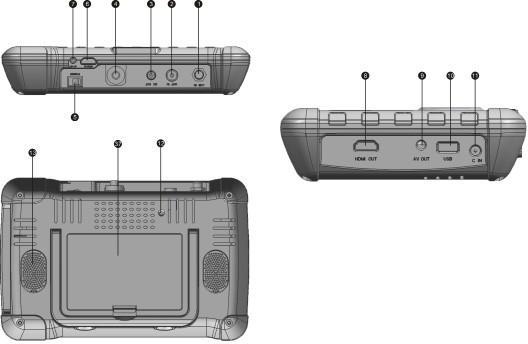

5 Polski 1.3 WYGLĄD PRZYRZĄDU I OPIS JEGO ELEMENTÓW Nr Oznaczenie Funkcja 1 LNB IN Wejście sygnału satelitarnego (SAT IF) 2 ANT IN Wejście sygnału telewizji naziemnej (DVB-T/T2) 3 DC OUT Wyjście 12 V napięcia stałego (opcjonalne źródło zasilania sprzętu antenowego) 4 Wejście optyczne Wejście do podłączenia światłowodu od urządzenia optycznego 5 Przełącznik POWER Włączanie/wyłączanie miernika 6 HDMI IN Wejście sygnału HDMI 7 AV IN Wejście sygnału AV (audio-wideo) 8 HD OUT Wyjście HDMI do połączenia z monitorem/tv 9 AV OUT Wejście sygnału AV do połączenia z monitorem/tv 10 USB Port USB do podłączenia pamięci typu pendrive 11 DC IN Gniazdo do połączenia z zasilaczem sieciowym 12 Dioda LED Opcjonalne źródło światła 13 Głośnik Wbudowany głośnik 14 Power Wskaźnik włączonego zasilania 15 H/V Wskaźnik napięcia polaryzacji H/V 16 22K Wskaźnik sygnału 22 khz 17 LOCK Wskaźnik zamknięcia pętli fazowej 18 ANT Wskaźnik obecności napięcia na wyjściu DC OUT 19 OHG (*) Wskaźnik ładowania z zasilacza / ładowarki samochod. 20 AVS 21 F1 Przycisk funkcyjny 22 F2 Przycisk funkcyjny Przełączanie pomiędzy funkcją wejścia AV dla sygnału zewnętrznego a funkcja wyjścia AV do monitora zewn. 3

6 Nr Oznaczenie Funkcja 23 F3 Przycisk funkcyjny 24 F4 Przycisk funkcyjny 25 TTXT (czerwony) Przycisk teletekstu + czerwony 26 SUBT (zielony) Przycisk napisów + zielony 27 TV/R (pomarańcz.) Przełącznik TV/radio + przycisk pomarańczowy (żółty) 28 AUDIO (niebieski) Interfejs audio + przycisk niebieski 29 Przyciski nawigacyjne Sterowanie kursorem, wybór/potwierdzenie, ustawienia; m.in. wybór kanałów, regulacja głośności, 30 MENU Wyświetlanie menu głównego, powrót z podmenu do menu nadrzędnego 31 EXIT Wyjście z bieżącego menu/podmenu z zapamiętaniem ustawień 32 INFO Wyświetlenie informacji 33 MUTE Wyciszenie Przyciski numeryczne (wybór kanałów, programowanie) 35 Ekran LCD Ekran przyrządu 36 Wskaźnik stanu naładowania akumulatora 37 Pokrywa akumulatora Pokrywa wymienialnego akumulatora (*) Uwaga: W czasie ładowania akumulatora wskaźnik miga, a po pełnym naładowaniu gaśnie. 1.4 PODŁĄCZENIE MIERNIKA 4

7 1.5 CECHY PRZYRZĄDU Polski 7-calowy wyświetlacz HD TFT LCD Pełna kompatybilność z DVB-S/S2/T/T2/C, MPEG-2/MPEG-4 Sprzętowe dekodowanie MPEG-2 / H.264 Cyfrowy miernik siły i jakości sygnału Analizator konstelacji Analizator rozkładu widma Skanowanie typu Auto, Blind, Manual lub NIT Dźwiękowa i optyczna sygnalizacja zamknięcia pętli fazowej Automatyczne obliczanie kątów AZ, EL Wsparcie dla DISEQC 1.0/1.1/1.2, Unicable, 0/22kHz Tone Wbudowany głośnik Wyjście i wejście AV Wyjście i wejście HDMI Funkcja kompasu Pomiar mocy optycznej Zabezpieczenie przed zwarciem w torze satelitarnym (LNB) Na wyposażeniu akumulator Li Ion 7.4V/3000mAh Możliwość aktualizacji oprogramowania miernika poprzez port USB Na wyposażeniu wygodna torba do ochrony i transportu miernika 5

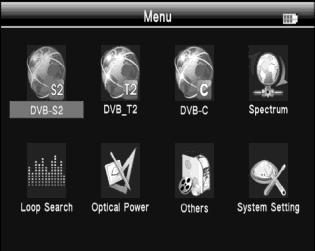

8 2. INSTRUKCJA OBSŁUGI MENU OSD ZASTRZEGA SIĘ MOŻLIWOŚĆ ZMIAN NALEŻY ZAWSZE STOSOWAĆ SIĘ DO AKTUALNEJ ANGIELSKIEJ WERSJI MENU Po podłączeniu miernika do badanej instalacji, przyciskiem wywołuje się menu główne. DVB-S2 DVB-T2 DVB-C Spectrum widmo Loop Search pętla fazowa Optical Power moc optyczna Others inne System Setting ustawienia sytemowe Położenie kursora zmienia się przy pomocy przycisków, a wybór danej pozycji potwierdza się przyciskiem 2.1 DVB-S2 Należy wybrać DVB-S2 OK potwierdza wybór podmenu Satellite Find (wyszukiwanie satelity) SATELLITE (SATELITA) Przyciski - wybór listy; przyciski - wybór pozycji na liście, przycisk OK - - zatwierdzenie wyboru satelity. 6

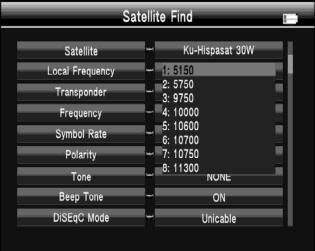

9 Polski LOCAL FREQUENCY (CZĘSTOTLIWOŚĆ) Przyciski - wybór listy LNB; - wybór pozycji na liście; - zatwierdzenie wyboru TRANSPONDER (TP) Przyciski - wybór listy TP; wybór transpondera; OK - zatwierdzenie wyboru FREQUENCY (CZĘSTOTLIWOŚĆ) Częstotliwość aktualnie wybranego transpondera, edytowalna przy pomocy przycisków (klawiszy) numerycznych SYMBOL RATE (SZYBKOŚĆ TRANSMISJI SYMBOLI) Szybkość transmisji symboli aktualnie wybranego transpondera, edytowalna przy pomocy klawiszy numerycznych POLARITY (POLARYZACJA) Zmianę polaryzacji z pionowej na poziomą i odwrotnie dokonuje się przyciskami TONE (TON 22 khz) Włącznie/wyłącznie tonu 22 khz dokonuje się przyciskami BEEP TONE (SYGNAŁ DŹWIĘKOWY) Sygnał dźwiękowy włącza/wyłącza się przyciskami (funkcja aktywna przy wyszukiwaniu satelity) DISEQC MODE (WYBÓR TRYBU DISEQC) Tryb DiSEqC 1.0/1.1 lub Unicable wybiera się przyciskami. 7

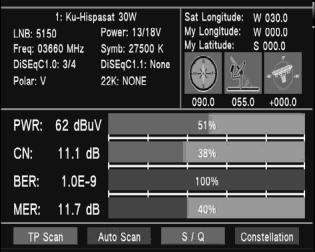

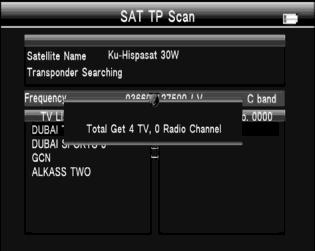

10 DISEQC TYPE & INPUT (WYBÓR TYPU, PORTU, KANAŁU) W przypadku wyboru DiSEqC 1.0/1.1, przy pomocy przycisków wybiera się numer portu. Jeśli wybrany jest tryb Unicable, przyciski służą do wyboru kanału IF (IF Channel), a klawiszami numerycznymi wpisuje się częstotliwość środkową (Center Frequency) QUICK SEARCH (SZYBKIE WYSZUKIWANIE) Opcję szybkiego wyszukiwania włącza się OK, w podmenu Satellite Find. W przypadku wprowadzenia w ustawieniach współrzędnych Longitude (długość geograficzna) i Latitude (szerokość geograficzna), będą wyświetlane: azymut i elewacja anteny, kąt skręcenia LNB. SAT TP Scan: W celu przeszukania aktualnie wybranego transpondera należy nacisnąć czerwony przycisk. Automatic SAT Scan: W celu pełnego przeszukania bieżącego satelity ( auto blind search) należy nacisnąć zielony przycisk. 8

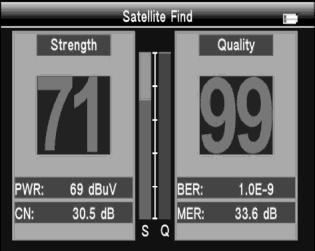

11 Polski Strength/Qality: Po naciśnięciu pomarańczowego przycisku uzyskuje się powiększone wskazania siły i jakości sygnału. Constellation: Naciśnięcie klawisza niebieskiego powoduje wyświetlenie konstelacji. 3.2 DVB-T2 Należy wybrać DVB-T2 OK powoduje wyświetlenie menu Scan Setup (ustawienia skanowania) COUNTRY SETTING (WYBÓR KRAJU) Wyboru dokonuje się przyciskami CHANNEL NO (NR KANAŁU) Kanał należy wybrać przyciskami FREQUENCY (CZĘSTOTLIWOŚĆ) Częstotliwość bieżącego kanału, edytowalna za pomocą klawiszy numerycznych BANDWIDTH (SZEROKOŚĆ KANAŁU) Szerokość kanału ( 5, 6, 7 lub 8 MHz) wybiera się przyciskami. 9

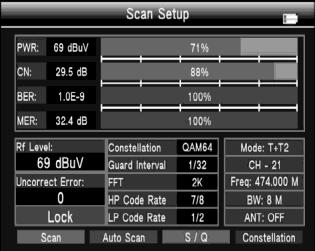

12 3.2.5 MODE (STANDARD) Standard(y) DVB spośród 3 opcji (T/T2/T+T2) wybiera się przyciskami BEEP TONE (SYGNAŁ DŹWIĘKOWY) Sygnał dźwiękowy włącza/wyłącza się przyciskami (funkcja aktywna przy wyszukiwaniu kanałów) ANTENNA SETTING (NAPIĘCIE ZASIL. WZMACN. ANTENOWEGO) Napięcie zasilania spośród 3 opcji (5/12/24 V) wybiera się przyciskami ANTENNA SETTING (ZASILANIE WZMACN. ANTENOWEGO) Przyciskami należy zasilanie wyłączyć (OFF), a w przypadku istnienia wzmacniacza zasilanego napięciem ustalonym powyżej włączyć je (ON) QUICK SEARCH (SZYBKIE WYSZUKIWANIE) Funkcję tę wywołuje przyciśnięcie przycisku OK. Przycisk OK użyty ponownie lub przycisk czerwony włącza skanowanie ręczne bieżącego kanału. Auto Scan: Automatyczne skanowanie uruchamiane jest przez naciśnięcie przycisku zielonego. he 10

13 Polski Strength/Qality: Po naciśnięciu pomarańczowego przycisku uzyskuje się powiększone wskazania siły i jakości sygnału. e Constellation: Naciśnięcie klawisza niebieskiego powoduje wyświetlenie konstelacji. 3.3 DVB-C Należy wybrać DVB-C OK powoduje wyświetlenie menu DVB-C (ustawienia skanowania) COUNTRY SETTING (WYBÓR KRAJU) Wyboru dokonuje się przyciskami CHANNEL NO (NR KANAŁU) Kanał należy wybrać przyciskami FREQUENCY Częstotliwość bieżącego kanału, edytowalna za pomocą klawiszy numerycznych BEEP TONE (SYGNAŁ DŹWIĘKOWY) Sygnał dźwiękowy włącza/wyłącza się przyciskami (funkcja aktywna przy wyszukiwaniu kanałów). 11

14 3.3.5 QUICK SEARCH (SZYBKIE WYSZUKIWANIE) Funkcję tę wywołuje przyciśnięcie przycisku OK. Przycisk OK użyty ponownie lub przycisk czerwony włącza skanowanie ręczne bieżącego kanału. Auto Scan: Automatyczne skanowanie uruchamiane jest przez naciśnięcie przycisku zielonego. Strength/Qality: Po naciśnięciu pomarańczowego przycisku uzyskuje się powiększone wskazania siły i jakości sygnału. Constellation: Naciśnięcie klawisza niebieskiego powoduje wyświetlenie konstelacji. 12

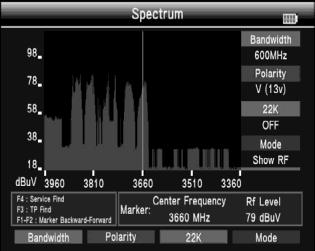

15 Polski 3.4 SPECTRUM (WIDMO) SATELLITE-SPECTRUM TERRESTRIAL-SPECTRUM CABLE-SPECTRUM SATELLITE-SPECTRUM Przyciskami zmienia się częstotliwość; przyciskiem czerwonym zmienia się pasmo (Bandwidth); przycisk zielony służy do przełączania polaryzacji (Polarity, V lub H); przycisk pomarańczowy służy do włączania/wyłączania tonu 22 khz (22K); przycisk niebieskim (Mode) można przełączać skalę częstotliwości pomiędzy RF (Show RF) a IF (Show IF) TERRESTRIAL-SPECTRUM W interfejsie Terrestrial-Spectrum (widmo sygnałów telewizji naziemnej) przy pomocy przycisków można przesuwać punkt analizy na skali częstotliwości. Full/Ch: czerwonym przyciskiem przełącza się sposób prezentacji widma. Zoom: zielonym przyciskiem można powiększyć okolicę punktu analizy. Locked: pomarańczowym przyciskiem można zablokować bieżące ustawienia (odblokowanie kolejnym naciśnięciem). Scan: w przypadku zablokowania ustawień, niebieski przycisk może posłużyć do odbioru sygnału przy tych ustawieniach. 13

16 3.4.3 CABLE-SPECTRUM Sposób obsługi jest analogiczny jak w przypadku Terrestrial-Spectrum. 3.5 LOOP SEARCH (WYSZUKIWANIE W PĘTLI) W tym menu można zobrazować 8 transp. (TP) lub kanałów, naciśnięcie OK pozwala na edycję. Do wyboru są 4 możliwości: DVB-S/S2, DVB-T, DVB-T2 i DVB-C. Zmienia się je za pomocą przycisków. Po zakończeniu wyszukiwania (dla wprowadzonych parametrów) wyświetlane są poziomy oraz jakość sygnałów poszczególnych transponderów lub kanałów. 3.6 OPTICAL POWER (MOC OPTYCZNA) Podłączając światłowód do portu optycznego przyrządu, mierzy się moc optyczną sygnału. Należy wybrać długość fali [nm] oraz jednostkę mocy (w przykładzie: Wat). Wynik pomiaru podawany jest na środku ekranu (LO oznacza poziom poniżej progu pomiarowego). 3.7 OTHERS (INNE) Przyc. OK użyty po podświetleniu ikony Ohters daje dostęp do szeregu funkcji CHANNEL (TOR ODBIORCZY) - Przycisk S2<<>>T2_T_C (czerwony) służy do przełączania pomiędzy DVB-S2 a DVB-T2/T/C. 14

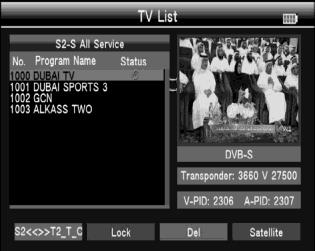

17 Polski Lock (Zapamiętanie programu) Za pomocą przycisków należy wybrać żądany program i zapamiętać wybór zielonym przyciskiem. Del (Kasowanie) Pomarańczowym przyciskiem można skasować wybór danego programu ( Delete Select ) lub wszystkich programów ( Delete ALL ). Satellite Niebieski przycisk daje możliwość wyboru pomiędzy jednym a wszystkimi satelitami (wybór dokonywany jest przyciskami ) PROGRAM INFO W oknie Program Info znajdują się informacje dotyczące bieżącego kanału TV EPG (PRZEWODNIK PROGRAMOWY) Żądany program wybiera się przyciskami. Jeśli program ten zawiera informacje EPG to zostaną one wyświetlone po prawej stronie ekranu. Przyciskami można zmienić datę której mają dotyczyć informacje EPG. 15

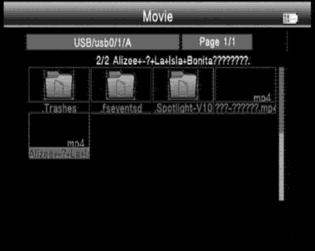

18 3.7.4 MOVIE, MUSIC & PHOTO (FUNKCJA PLAYERA USB) Port USB umożliwia odtwarzanie plików wideo, audio oraz zdjęć z zewnętrznych nośników rodzaju pendrive. W celu odtworzenia materiału należy nośnik podpiąć do tego portu. Movie (Wideo, filmy) Czerwonym przyciskiem wybiera się tryb odtwarzacza (tu: Movie), MENU przyc. OK zatwierdza plik do odtwarzania. OK pozwala wybrać sposób odtwarzania napisów. Przycisk zielony przełącza widok z postaci ikon folderów na listę. Przyciskiem pomarańczowym można zwiększyć rozmiar ikon. Do nawigacji służą przyciski kierunkowe, Przy odtwarzaniu: F1: odtw. normalne. F2: pauza. F3: szybkie przewij. do tyłu (F1 powrót) F4: szybkie przewij. do przodu (F1 powrót) Music& Photo Obsługa analogiczna do Movie SATELLITE SETTING (USTAW. SAT.) We wszystkich ustawieniach satelitarnych: Przycisk niebieski służy do kasowania satelit. Przycisk pomarańcz. służy do wyboru satelit. Przycisk zielony wywołuje opcję Auto Scan. Przycisk czerwony wywołuje interfejs Transponder. Przyciski sterują kursorem, potwierdza lub anuluje wybór satelity. Przyciskami wybiera się ustawienia dla jednego satelity. Elementy interfejsu: 1. TP Manager: przycisk czerwony. 2. Auto Scan: przycisk zielony. 3. LNB: (zmiana częstotliwości). 16

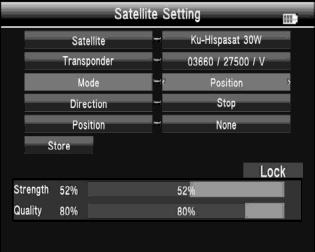

19 Polski 4. Transponder: zmiana bieżącego transpondera przyciskami. 5. DiSEqc1.0: zmiana portu DiSEqC przyciskami. 6. DiSEqc1.1: zmiana portu DiSEqC przyciskami. 7. Motor: zmiana portu DiSEqC przyciskami. Po wyborze DiSEqC1.2/USALS, przycisk A3 Store (Zapis): Zapis pozycji A2. Mode: B, Drive to Zero (Powrót do pozycji zero ). OK otwiera interfejs motor. Transponder: przycisk OK zmienia bieżący TP. - Mode (Tryb): A, Position (Pozycja) A1 Direction (Kierunek): Przyciski zmieniają azymut (west < > east). A2 Position (Pozycja): Ustalenie pozycji do zapisu. Przesunąć kursor do pozycji GO, przyc. OK spowoduje powrót do pozycji zero. - Mode: C, Drive to stored position (Spozycjonowanie na zapisaną pozycję). Przesunąć kursor do pozycji GO, przycisk OK spowoduje ustawienie zapis. pozycji. - Mode: D, Drive to satellite (Automatyczne pozycjonowanie na satelitę). Przesunąć kursor do pozycji GO, przycisk Mode: E, Recalculate (Przeliczenie) spowoduje ustawienie na satelitę. E1 Direction: Przyciski zmieniają azymut (west < > east). E2 Recalculate: Recalculate the satellite position (Przeliczenie pozycji satelitarnej). - Mode: F, Set East Limit or Set west (Ustalenie limitów ruchu west/east). F1 Direction: Przyciski ustalają zakres ruchu, odpowiednio w kierunku zachodnim (west) i wschodnim (east). F2 Store: Zapis danego limitu. Mode: G, Set Limit enable or disable (Aktywacja/dezaktywacja limitów). Unicable: Przyciskami wybrać tryb Unicable, przycisk ustawienia tego trybu. Transponder: Przyciskami wybrać bieżący TP. IF Channel: Przyciskami zmienia się kanał SCR. OK otwiera 17

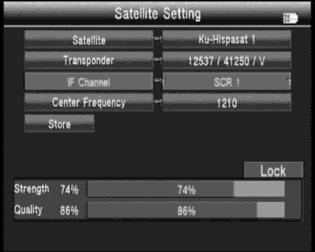

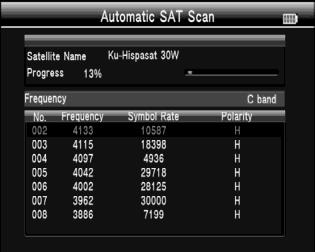

20 - Center Frequency (Częstotliwość środkowa): Wprowadzić za pomocą klawiszy numerycznych. - Store: Zapis ustawień AUTO SCAN (AUTOMATYCZNE SKANOWANIE) W podmenu Sat/Tp Manager wybrać Auto Scan by uzyskać Automatic SAT Scan. Satellite: Przyciski powodują wejście do pozycji wyboru satelity. Wyboru dokonuje się przyciskami, przycisk zatwierdza wybór. Transponder: Przyciski powodują wejście do listy TP. Wyboru dokonuje się przyciskami, przycisk OK zatwierdza wybór. NIT: Przyciski powodują włączanie/wyłączanie tej funkcji. Programme: Wybór wyszukiwania wszystkich programów (ALL) lub tylko niekodowanych (FTA). Scan Mode (Tryb skanowania): Default TP / One TP / Blind. Scan Select: skanowanie wybranych satelitów lub bieżącego satelity SAT/TP MANAGER (EDYCJA PARAMETRÓW SAT/TP) SAT: przyc. należy wybrać bież. satelitę. Edit Sat: Edycję uruchamia czerwony przyc. NO.: Numer satelity. W-E: Wybór pomiędzy długością geograficzną (longitude) zachodnią (west) lub wsch. (east). Longitude: wprowadzić numerycznie dł. geogr. Satellite Name: Przyc. OK otwiera listę satelit. Poruszanie się po liście przy pomocy przycisków kierunkowych. Del Sat: Kasowanie satelity przyc. zielonym, OK potwierdza a przyc. MENU anuluje operację. Add Sat: Przyciskiem pomarańczowym dodaje się satelitę. Scan Sat: Naciśnięcie niebieskiego przycisku otwiera interfejs automatycznego skanowania.

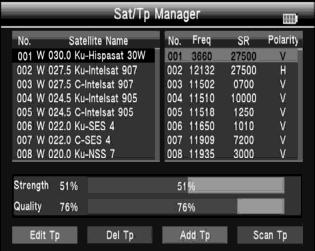

21 Polski TP: przycisk. należy wybrać bież. satelitę. Edit Tp Wybór opcji edycji transpondera (TP) umożliwia czerwony przycisk. NO.: Numer TP. Freq: Wprowadzić numerycznie częstotliwość. SR: Wprowadzić numerycznie SR. Polarity: Zmiana polaryzacji przyc.. Del Tp Kasowanie TP - przycisk zielony, przycisk OK potwierdza lub MENU anuluje operację. Add Tp Przyciskiem pomarańczowym dodaje się TP ( edycja patrz 3.1.3). Scan Tp Naciśnięcie niebieskiego przycisku otwiera interfejs automatycznego skanowania COMPASS (KOMPAS) Sat Longitude: Przyciskiem wybiera się satelitę. Location Wybierając opcję Manual, trzeba numerycznie wprowadzić swoje położenie geograficzne (długość i szerokość geograficzną). Przy pomocy przycisków można również wybrać miasto, a OK służy do potwierdzenia wyboru. Dane zostaną wyświetlone automatycznie. 19

22 3.8 SYSTEM SETTING (USTAWIENIA SYSTEMOWE) Country Setting (Wybór kraju) Wybór przyciskami. OSD Language (Język OSD) Wybór przyciskami. Video Output (Wyjście wideo) Wybór przyciskami. TV Resolution (Rozdzielczość obrazu) Wybór przyciskami. Digital Audio Output (Format wyjściowy audio) Wybór przyciskami. Time Zone (Strefa czasowa) Wybór przyciskami. Channel Lock (Zablokowanie/ustalenie kanału) Aktywacja lub dezaktywacja przyciskami. PWR Unit (Jednostka poziomu sygnału) Wybór przyciskami. Speaker (Głośnik) Włączenie lub wyłączenie przyciskami. Flashlight (Funkcja latarki) Włączenie lub wyłączenie przyciskami. 12V (Pomocnicze napięcie zasilania) Włączenie lub wyłączenie przyciskami. KB-Backlight (Podświetlenie) Wybór czasu przyciskami. Set Location (Ustalenie położenia, długości, szerokości geogr.) Nacisnąć lub w celu ustawienia powyższych parametrów. 20

23 Polski Location (Położenie): przyciskami można wybrać miast długość i szerokość geograficzna zostanie przypisana automatycznie. Longitude (Długość geograficzna): do wprowadzenia używa się klawiatury numerycznej, wybranie west oznacza dług. geogr. zachodnią, east - wschodnią. Latitude: do wprowadzenia używa się klawiatury numerycznej, wybranie south oznacza szer. geogr. południową, north - północną. Upgrade (Aktualizacja firmware przyrządu) Pamięć USB z nową wersją firmware należy włożyć do gniazda USB, następnie nacisnąć przycisk wersją. OK i używając przycisków kierunkowych wybrać plik z tą Ostrzeżenie: Należy zapewnić ciągłość zasilania w procesie aktualizacji (inicjować go po pełnym naładowaniu akumulatora i/lub podłączonym zasilaczu) i do jego zakończenia nie wolno wyciągać pamięci USB z gniazda w przeciwnym razie grozi to trwałym uszkodzeniem przyrządu! Factory Setting (Ustawienia fabryczne) Wybór przyciskami, potwierdzenie przyciskiem. Uwaga: Po tej operacji wszystkie wprowadzone wcześniej ustawienia i dane zostaną zresetowane. System info (Informacje o systemie) Naciśnięcie przycisku INFO w menu System Setting powoduje wyświetlenie informacji o bieżącej wersji systemu. 21

24 4. DANE TECHNICZNE OBSŁUGIWANE STANDARDY DVB-S2/S, DVBT/T2, DVB-C PARAMETRY TORU SATELITARNEGO Złącze Zakres częstotliwości wejściowych Poziom sygnału wejściowego Przełączanie pasma Zasilanie konwertera LNB Demodulacja Szybkość transmisji symboli PARAMETRY TORU DVB-T/T2/C Złącze Zakres częstotliwości wejściowych Poziom sygnału wejściowego ANT Supply Demodulacja EKRAN LCD Rodzaj ekranu LCD F-f 950 do 2150 MHz - 65 do -25 dbm 22 khz 13/18 V, I maks. 400 ma QPSK, 8PSK, 16APSK 2<SR<45 Ms/s Gniazdo IEC 48 to 862 MHz -79,5 do -35 dbm 5/12V/24 V, I maks. 100 ma QPSK, 16QAM, 64QAM, 256QAM TFT Rozdzielczość 800 x 480 Obszar aktywny (S x W) WYJŚCIE AV Złącze Wyjście wideo Wyjście audio 154 x 86 mm 3.5 mm ( jack ) CVBS Stereo Audio L/R WYJŚCIE HDMI Format HDMI 1.3a WEJŚCIE AV Złącze Wejście wideo Wejście audio OBRÓBKA SYGNAŁÓW AUDIO/VIDEO 3.5 mm ( jack ) CVBS Stereo Audio L/R Dekodowanie wideo MPEG-2 MP@HL, MPEG-1 MPEG 4 ASP@L5 (HD),H.264 MP&HP@L4, HW JPEG 22

25 Polski Wyświetlanie obrazu PAL *576, NTSC *480 Formaty wideo 4:3, 16:9, Pan & Scan, Letter Box Dekodowanie audio Format wyjściowy audio PORT USB / SERWISOWY Złącze MPEG-1 Layer I/II, MPEG-2 Layer I/II Stereo, Mono, R/L USB Wersja USB USB 2.0 Akceptowane systemy plików Akceptowane formaty plików MICROPROCESOR I PAMIĘĆ Mikroprocesor Częstotliwość zegara Pamięć SDRAM ZASILANIE NTFS, FAT32, FAT16 wma, mp3, mp4, avi, jpg, jpeg, bmp, img NOVATEK 500 MHz 1 GB DDR3 Akumulator Li Ion Zasilacz / ładowarka sieciowa Pobór mocy WYMIARY I WAGA Wymiary (S x W x G) Waga netto 7.4 V / 3000 mah Wyjście: 12 V= / 1.5 A; Wejście: V~, 50/60 Hz (możliwy inny margines dolny) Maks. 10 W 25 x 15.6 x 4 cm 1 kg 23

26 5. ROZWIĄZYWANIE PROBLEMÓW Problem Możliwa przyczyna Proponowane postępowanie Ciemny ekran W stanie włączenia i podpięcia kabla AV brak obrazu i dźwięku. Brak obrazu i dźwięku w trybie DVB-S2 Zły/ zamrożony obraz w trybie DVB-S2 Brak obrazu i dźwięku z wyjścia AV OUT Wyłączone zasilanie lub rozładowany akumulator Brak sygnału AV na wejściu miernika. Antena nie jest skierowana na satelitę. Słaby, niestabilny sygnał Nieprecyzyjne ustawienie anteny Zbyt silny sygnał Za mała antena Konwerter LNB z dużym poziomem szumu Włączyć zasilanie lub podpiąć ładowarkę/zasilacz. Sprawdzić połączenia w całym torze sygnałowym. Skorygować ustawienie anteny. Poziom sygnału (Level) można sprawdzić w Antenna Setup Menu. Sprawdzić połączenia kablowe do konwertera LNB uwzględniając wszelkie złącza i urządzenia pośrednie; skorygować ustawienie anteny i konwertera. Skorygować ustawienie anteny i konwertera. Na wejściu LNB IN zastosować tłumik. Wymienić na antenę z większym zyskiem energet. Wymienić na niskoszumowy konwerter. Uszkodzony konw. LNB Wymienić konwerter Nieprawidłowe Sprawdzić prawidłowość połączenie z wejściem AV podłączenia oraz wyboru telewizora/monitora lub źródła sygnału w zły wybór źródła sygnału telewizorze/monitorze. 24
