NAPED ELEKTRYCZNY SA 03

Transkrypt

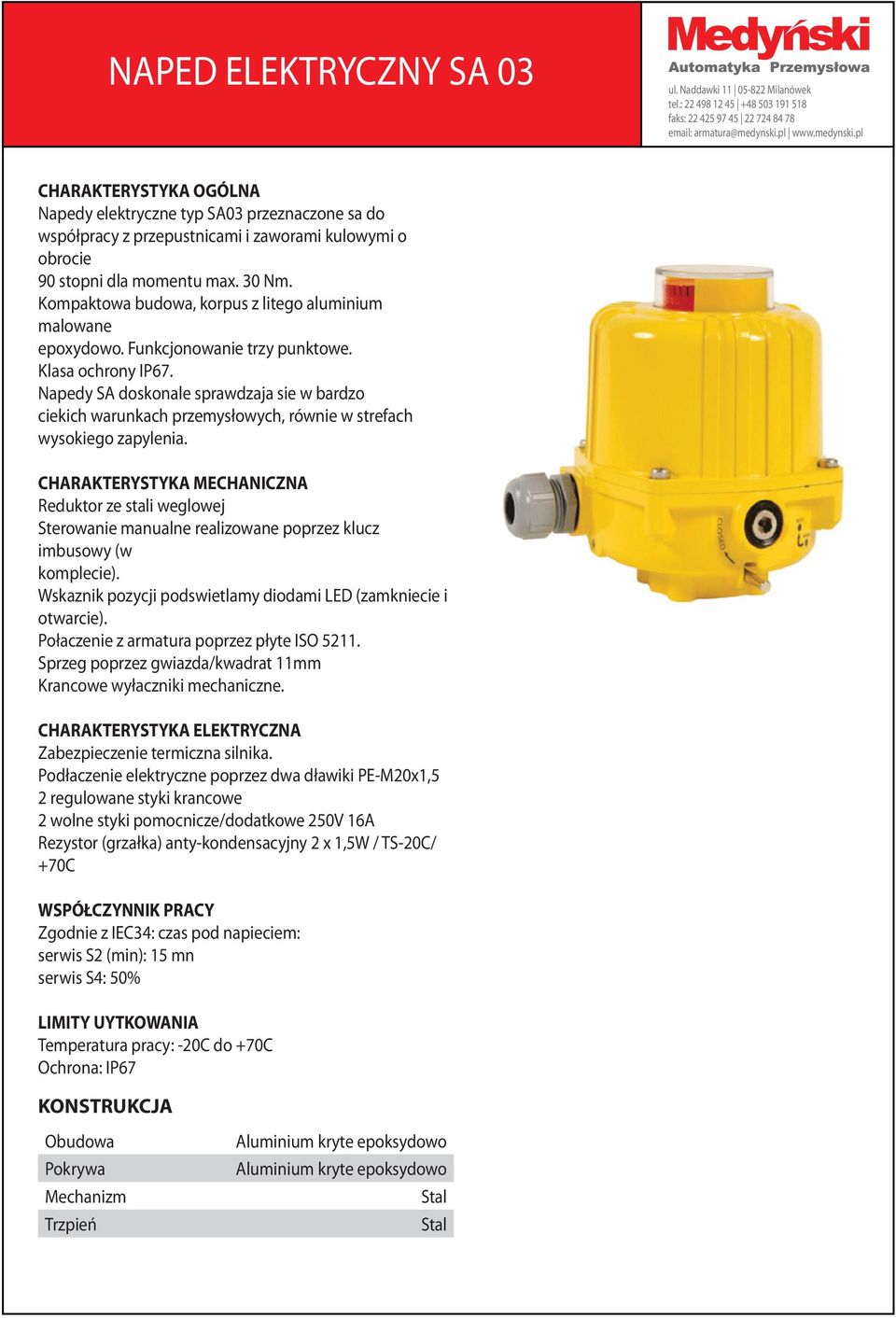

1 CHARAKTERYSTYKA OGÓLNA Napedy elektryczne typ SA03 przeznaczone sa do współpracy z przepustnicami i zaworami kulowymi o obrocie 90 stopni dla momentu max. 30 Nm. Kompaktowa budowa, korpus z litego aluminium malowane epoxydowo. Funkcjonowanie trzy punktowe. Klasa ochrony IP67. Napedy SA doskonale sprawdzaja sie w bardzo ciekich warunkach przemysłowych, równie w strefach wysokiego zapylenia. CHARAKTERYSTYKA MECHANICZNA Reduktor ze stali weglowej Sterowanie manualne realizowane poprzez klucz imbusowy (w komplecie). Wskaznik pozycji podswietlamy diodami LED (zamkniecie i otwarcie). Połaczenie z armatura poprzez płyte ISO Sprzeg poprzez gwiazda/kwadrat 11mm Krancowe wyłaczniki mechaniczne. CHARAKTERYSTYKA ELEKTRYCZNA Zabezpieczenie termiczna silnika. Podłaczenie elektryczne poprzez dwa dławiki PE-M20x1,5 2 regulowane styki krancowe 2 wolne styki pomocnicze/dodatkowe 250V 16A Rezystor (grzałka) anty-kondensacyjny 2 x 1,5W / TS-20C/ +70C WSPÓŁCZYNNIK PRACY Zgodnie z IEC34: czas pod napieciem: serwis S2 (min): 15 mn serwis S4: 50% LIMITY UYTKOWANIA Temperatura pracy: -20C do +70C Ochrona: IP67 KONSTRUKCJA Obudowa Pokrywa Mechanizm Trzpień Aluminium kryte epoksydowo Aluminium kryte epoksydowo Stal Stal

2 KONSTRUKCJA POZOSTAŁE CHARAKTERYSTYKI Moteur SA 03 SA 03 SA 03 Couple ( Nm ) Tension 110/230 Vca 24 Vca 24 Vcc Temps ( s ) Puissance ( W ) ISO F03/F05 F03/F05 F03/F05 Etoile ( mm )

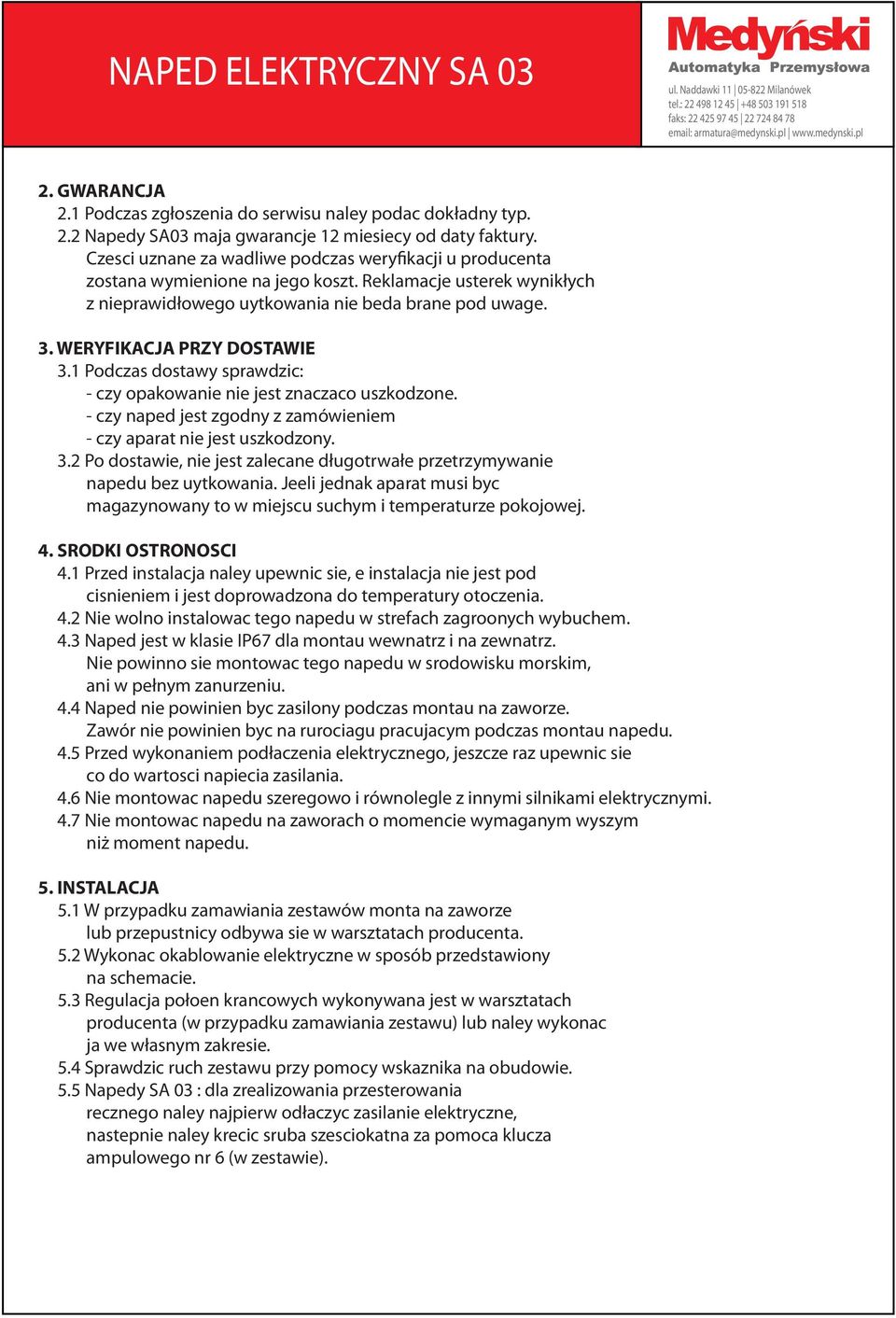

3 2. GWARANCJA 2.1 Podczas zgłoszenia do serwisu naley podac dokładny typ. 2.2 Napedy SA03 maja gwarancje 12 miesiecy od daty faktury. Czesci uznane za wadliwe podczas weryfikacji u producenta zostana wymienione na jego koszt. Reklamacje usterek wynikłych z nieprawidłowego uytkowania nie beda brane pod uwage. 3. WERYFIKACJA PRZY DOSTAWIE 3.1 Podczas dostawy sprawdzic: - czy opakowanie nie jest znaczaco uszkodzone. - czy naped jest zgodny z zamówieniem - czy aparat nie jest uszkodzony. 3.2 Po dostawie, nie jest zalecane długotrwałe przetrzymywanie napedu bez uytkowania. Jeeli jednak aparat musi byc magazynowany to w miejscu suchym i temperaturze pokojowej. 4. SRODKI OSTRONOSCI 4.1 Przed instalacja naley upewnic sie, e instalacja nie jest pod cisnieniem i jest doprowadzona do temperatury otoczenia. 4.2 Nie wolno instalowac tego napedu w strefach zagroonych wybuchem. 4.3 Naped jest w klasie IP67 dla montau wewnatrz i na zewnatrz. Nie powinno sie montowac tego napedu w srodowisku morskim, ani w pełnym zanurzeniu. 4.4 Naped nie powinien byc zasilony podczas montau na zaworze. Zawór nie powinien byc na rurociagu pracujacym podczas montau napedu. 4.5 Przed wykonaniem podłaczenia elektrycznego, jeszcze raz upewnic sie co do wartosci napiecia zasilania. 4.6 Nie montowac napedu szeregowo i równolegle z innymi silnikami elektrycznymi. 4.7 Nie montowac napedu na zaworach o momencie wymaganym wyszym niż moment napedu. 5. INSTALACJA 5.1 W przypadku zamawiania zestawów monta na zaworze lub przepustnicy odbywa sie w warsztatach producenta. 5.2 Wykonac okablowanie elektryczne w sposób przedstawiony na schemacie. 5.3 Regulacja połoen krancowych wykonywana jest w warsztatach producenta (w przypadku zamawiania zestawu) lub naley wykonac ja we własnym zakresie. 5.4 Sprawdzic ruch zestawu przy pomocy wskaznika na obudowie. 5.5 Napedy SA 03 : dla zrealizowania przesterowania recznego naley najpierw odłaczyc zasilanie elektryczne, nastepnie naley krecic sruba szesciokatna za pomoca klucza ampulowego nr 6 (w zestawie).

4 6. REGULACJA POŁOEN KRANCOWYCH 6.1 Krzywki sa przymocowane do osi napedowej. 6.2 Rotacja ze wskazówkami zegara = zamykanie zaworu. Mikrowyłacznik zatrzyma naped. 6.3 Rotacja przeciwna do wskazówek zegara = otwieranie zaworu. Mikrowyłacznik zatrzyma naped. 7. SCHEMAT dla napiecia 230 V 50 Hz 1 Masa 2 Faza 3 Zamykanie 4 Otwieranie 5 Dodatkowy zamykania 6 Dodatkowy zamykania 7 Dodatkowy otwierania 8 Dodatkowy otwierania 4

5
