1 Przegląd automatyki przemysłowej 2012/2013 Komponenty i systemy przemysłowe... dla każdej aplikacji

2 2D/3D CAD Manuals industrial.omron.pl Selection tables

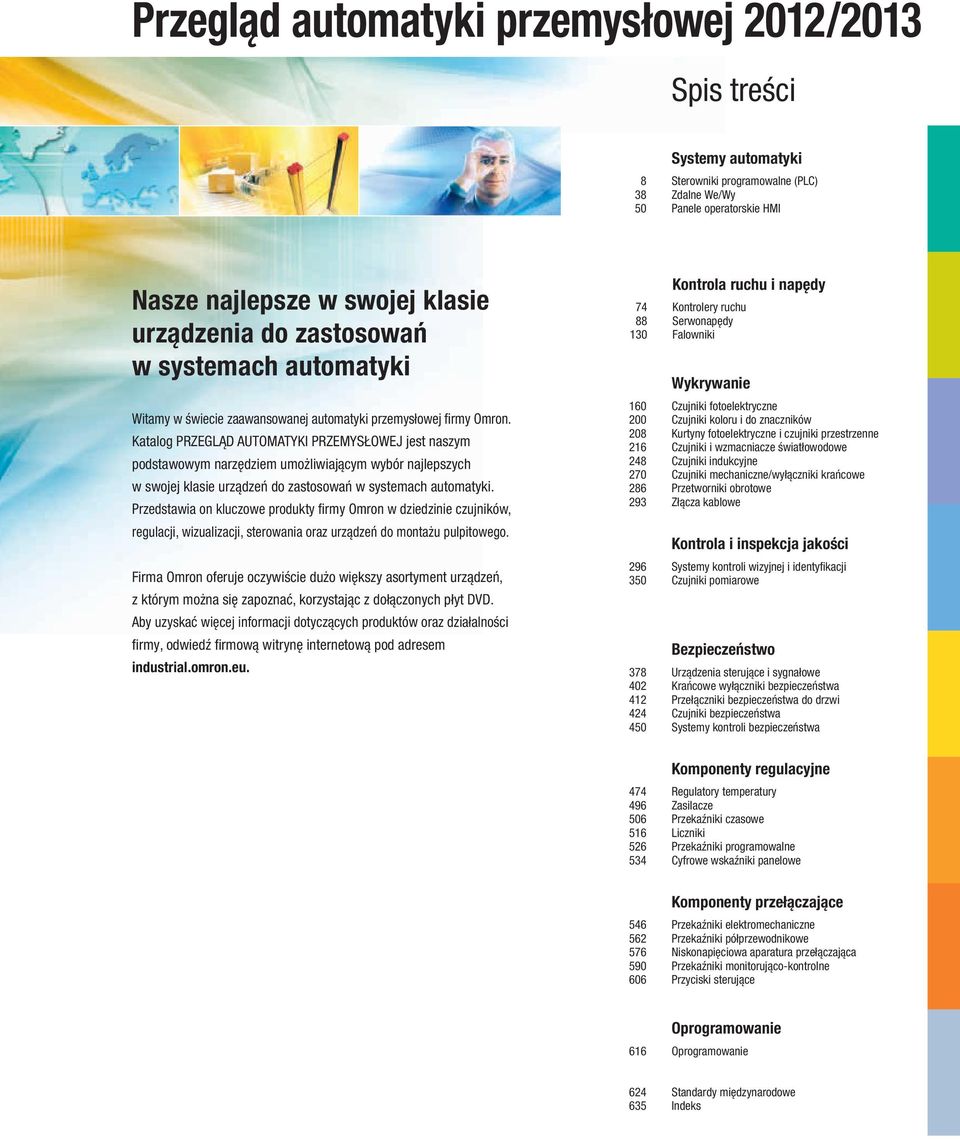

3

4 2D/3D CAD Manuals industrial.omron.pl

5 Przegląd automatyki przemysłowej 2012/2013 Spis treści Systemy automatyki 8 Sterowniki programowalne (PLC) 38 Zdalne We/Wy 50 Panele operatorskie HMI Nasze najlepsze w swojej klasie urządzenia do zastosowań w systemach automatyki Witamy w świecie zaawansowanej automatyki przemysłowej firmy Omron. Katalog PRZEGLĄD AUTOMATYKI PRZEMYSŁOWEJ jest naszym podstawowym narzędziem umożliwiającym wybór najlepszych w swojej klasie urządzeń do zastosowań w systemach automatyki. Przedstawia on kluczowe produkty firmy Omron w dziedzinie czujników, regulacji, wizualizacji, sterowania oraz urządzeń do montażu pulpitowego. Firma Omron oferuje oczywiście dużo większy asortyment urządzeń, z którym można się zapoznać, korzystając z dołączonych płyt DVD. Aby uzyskać więcej informacji dotyczących produktów oraz działalności firmy, odwiedź firmową witrynę internetową pod adresem industrial.omron.eu. Kontrola ruchu i napędy 74 Kontrolery ruchu 88 Serwonapędy 130 Falowniki Wykrywanie 160 Czujniki fotoelektryczne 200 Czujniki koloru i do znaczników 208 Kurtyny fotoelektryczne i czujniki przestrzenne 216 Czujniki i wzmacniacze światłowodowe 248 Czujniki indukcyjne 270 Czujniki mechaniczne/wyłączniki krańcowe 286 Przetworniki obrotowe 293 Złącza kablowe Kontrola i inspekcja jakości 296 Systemy kontroli wizyjnej i identyfikacji 350 Czujniki pomiarowe Bezpieczeństwo 378 Urządzenia sterujące i sygnałowe 402 Krańcowe wyłączniki bezpieczeństwa 412 Przełączniki bezpieczeństwa do drzwi 424 Czujniki bezpieczeństwa 450 Systemy kontroli bezpieczeństwa Komponenty regulacyjne 474 Regulatory temperatury 496 Zasilacze 506 Przekaźniki czasowe 516 Liczniki 526 Przekaźniki programowalne 534 Cyfrowe wskaźniki panelowe Komponenty przełączające 546 Przekaźniki elektromechaniczne 562 Przekaźniki półprzewodnikowe 576 Niskonapięciowa aparatura przełączająca 590 Przekaźniki monitorująco-kontrolne 606 Przyciski sterujące Oprogramowanie 616 Oprogramowanie 624 Standardy międzynarodowe 635 Indeks

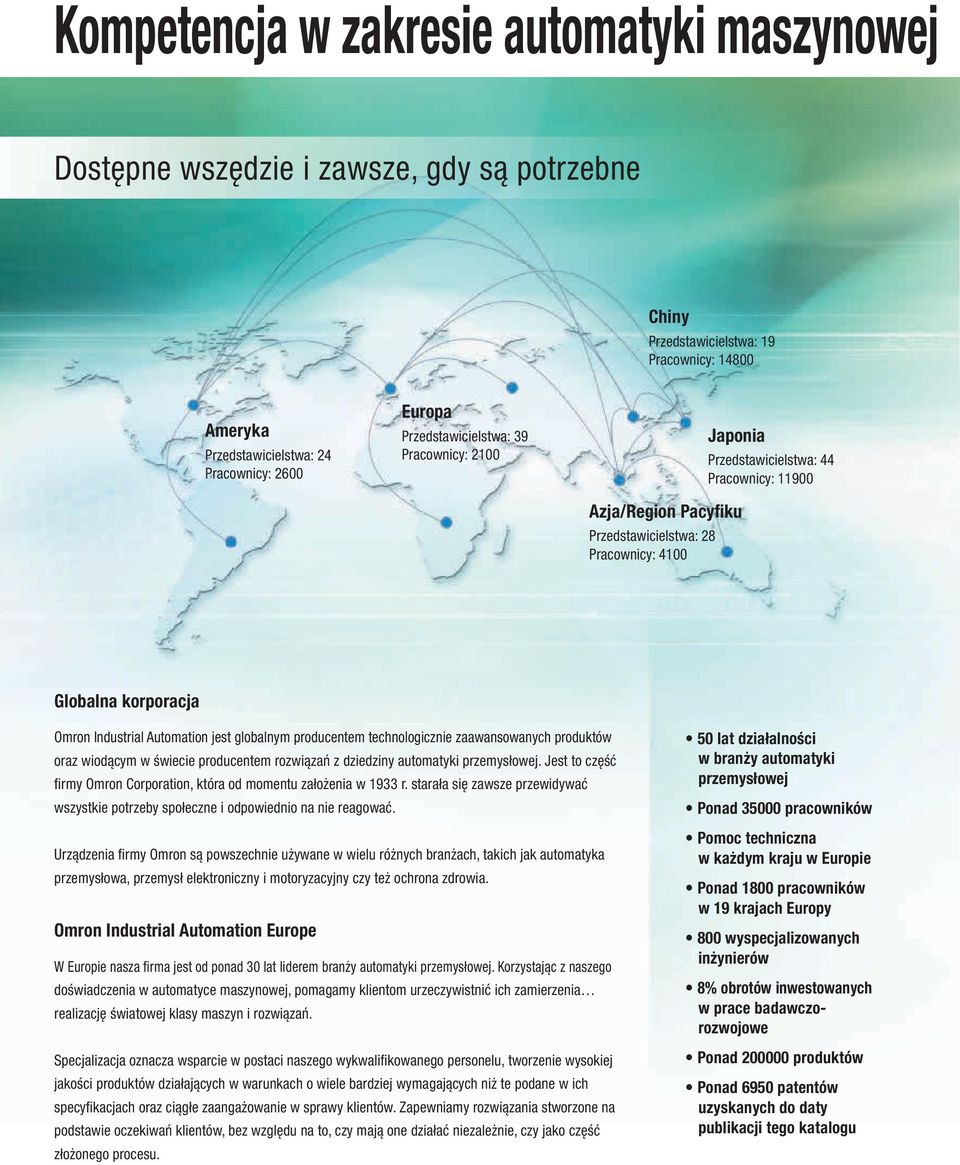

6 Kompetencja w zakresie automatyki maszynowej Dostępne wszędzie i zawsze, gdy są potrzebne Chiny Przedstawicielstwa: 19 Pracownicy: Ameryka Przedstawicielstwa: 24 Pracownicy: 2600 Europa Przedstawicielstwa: 39 Pracownicy: 2100 Azja/Region Pacyfiku Przedstawicielstwa: 28 Pracownicy: 4100 Japonia Przedstawicielstwa: 44 Pracownicy: Globalna korporacja Omron Industrial Automation jest globalnym producentem technologicznie zaawansowanych produktów oraz wiodącym w świecie producentem rozwiązań z dziedziny automatyki przemysłowej. Jest to część firmy Omron Corporation, która od momentu założenia w 1933 r. starała się zawsze przewidywać wszystkie potrzeby społeczne i odpowiednio na nie reagować. Urządzenia firmy Omron są powszechnie używane w wielu różnych branżach, takich jak automatyka przemysłowa, przemysł elektroniczny i motoryzacyjny czy też ochrona zdrowia. Omron Industrial Automation Europe W Europie nasza firma jest od ponad 30 lat liderem branży automatyki przemysłowej. Korzystając z naszego doświadczenia w automatyce maszynowej, pomagamy klientom urzeczywistnić ich zamierzenia realizację światowej klasy maszyn i rozwiązań. Specjalizacja oznacza wsparcie w postaci naszego wykwalifikowanego personelu, tworzenie wysokiej jakości produktów działających w warunkach o wiele bardziej wymagających niż te podane w ich specyfikacjach oraz ciągłe zaangażowanie w sprawy klientów. Zapewniamy rozwiązania stworzone na podstawie oczekiwań klientów, bez względu na to, czy mają one działać niezależnie, czy jako część złożonego procesu. 50 lat działalności w branży automatyki przemysłowej Ponad pracowników Pomoc techniczna w każdym kraju w Europie Ponad 1800 pracowników w 19 krajach Europy 800 wyspecjalizowanych inżynierów 8% obrotów inwestowanych w prace badawczorozwojowe Ponad produktów Ponad 6950 patentów uzyskanych do daty publikacji tego katalogu

7 Pomoc techniczna Klienci firmy Omron mogą liczyć na pomoc techniczną precyzyjnie dostosowaną do ich potrzeb. Nasi eksperci w dziedzinie automatyki pomogą opracować najlepszą architekturę maszyny, nasi specjaliści ds. produktów pomogą uzyskać najlepsze funkcje, a nasz doświadczony menedżer ds. kluczowych klientów będzie uczestniczył w całym cyklu biznesowym, a także będzie go koordynował. W momencie, kiedy skontaktujesz się z firmą Omron, uzyskujesz bezpośredni dostęp do naszych doświadczeń aplikacyjnych. Produkcja w Europie Firma Omron posiada zakłady produkcyjne w Hertogenbosch w Holandii i Nufringen w Niemczech, które oprócz standardowych linii produktów mogą w krótkim terminie dostarczyć rozwiązania na zamówienie, opracowane w lokalnych placówkach badawczorozwojowych. Obie te fabryki działają zgodnie z najwyższymi standardami zapewniania jakości i są jednymi z najlepiej chroniących środowisko naturalne zakładów na świecie. Firma Omron zaprasza do odwiedzenia swoich fabryk wszystkie zainteresowane osoby. Pomoc techniczna online Strona internetowa firmy Omron została zaprojektowana tak, aby oferowała szybką i skuteczną pomoc techniczną, umożliwiając użytkownikom łatwe wyszukanie najnowszych informacji w podręcznikach, kartach katalogowych i broszurach, zapoznanie się z wiadomościami o nowych produktach czy też przeglądanie najczęściej zadawanych pytań. Z tej strony można również pobrać najnowsze i zaktualizowane wersje oprogramowania a także dwu- i trójwymiarowe rysunki CAD. Wszelka pomoc, jakiej potrzebuje nasz klient, jest dostępna pod adresem industrial.omron.eu. Europejskie Centrum Napraw Firma Omron we współpracy w firmą DHL opracowała specjalną procedurę naprawy, która umożliwia odbieranie, naprawę i zwrot naprawionych produktów w ciągu maxymalnie 5 dni. Ta usługa jest całkowicie bezpłatna dla produktów podlegających gwarancji firmy Omron i obejmuje bezpośredni odbiór od klienta oraz zwrot naprawionych produktów do siedziby klienta. Więcej informacji dotyczących tej usługi można znaleźć na stronie internetowej pod adresem repair.europe.omron.com.

8 Grupy produktów 1 Sterowniki programowalne (PLC) 2 Zdalne We/Wy 3 Panele operatorskie (HMI) 4 Kontrolery ruchu 5 Serwonapędy 6 Falowniki Czujniki oznakowane Kurtyny fotoelektryczne 7 Czujniki fotoelektryczne i kolorowe i czujniki przestrzenne Czujniki i wzmacniacze światłowodowe 14 Systemy kontroli wizyjnej i identyfikacji 15 Czujniki pomiarowe Urządzenia sterujące Krańcowe wyłączniki i sygnałowe bezpieczeństwa Przełączniki bezpieczeństwa do drzwi 19 Czujniki bezpieczeństwa 21 Regulatory temperatury 22 Zasilacze 23 Przekaźniki czasowe 24 Liczniki Przekaźniki Przekaźniki elektromechaniczne półprzewodnikowe Niskonapięciowa aparatura przełączająca 30 Przekaźniki monitorująco-kontrolne 32 Oprogramowanie

9 Czujniki mechaniczne/ 11 Czujniki indukcyjne Przetworniki obrotowe wyłączniki krańcowe 20 Systemy kontroli bezpieczeństwa 25 Przekaźniki programowalne 26 Cyfrowe wskaźniki panelowe 31 Przyciski sterujące

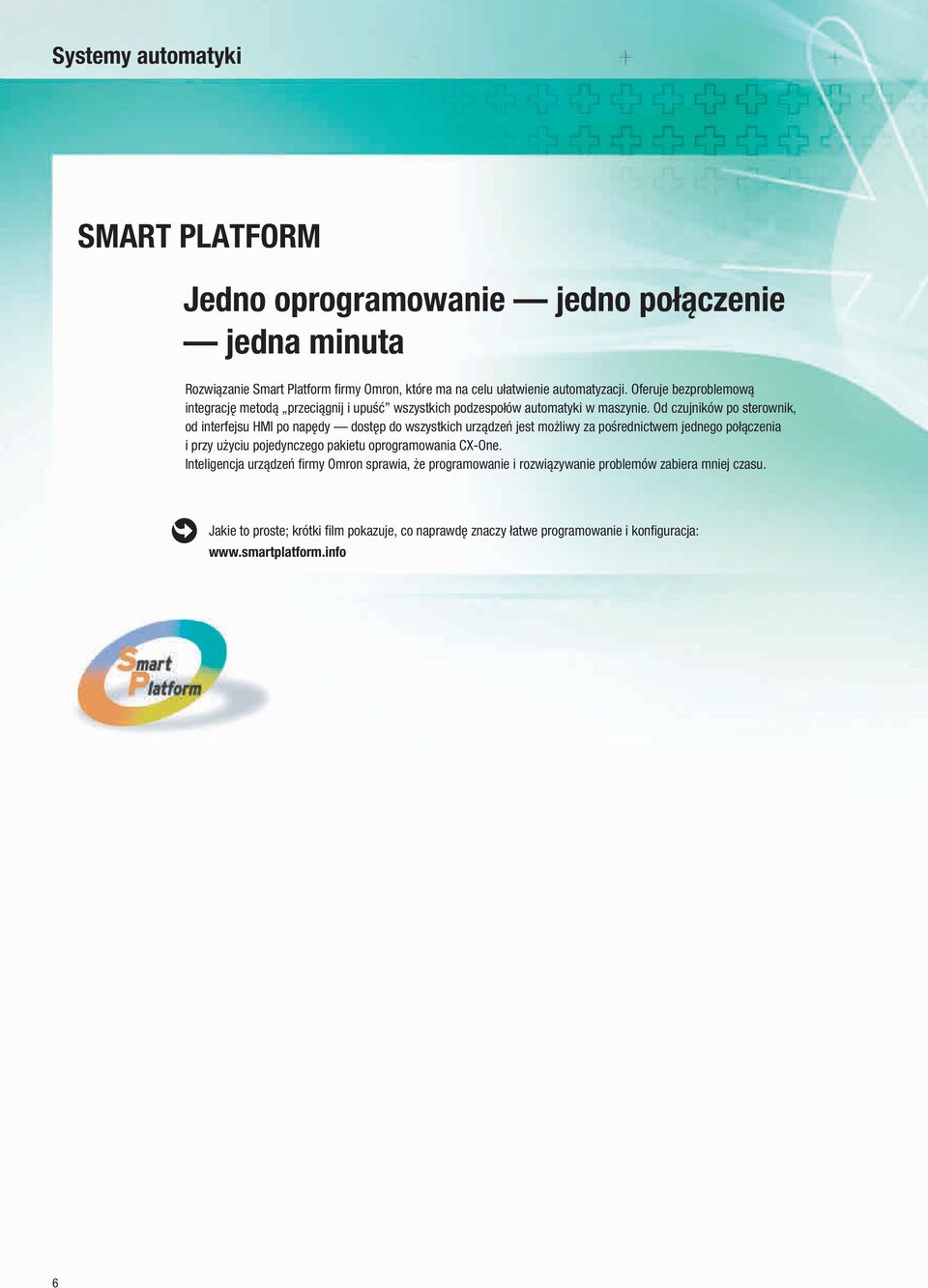

10 Systemy automatyki SMART PLATFORM Jedno oprogramowanie jedno połączenie jedna minuta Rozwiązanie Smart Platform firmy Omron, które ma na celu ułatwienie automatyzacji. Oferuje bezproblemową integrację metodą przeciągnij i upuść wszystkich podzespołów automatyki w maszynie. Od czujników po sterownik, od interfejsu HMI po napędy dostęp do wszystkich urządzeń jest możliwy za pośrednictwem jednego połączenia i przy użyciu pojedynczego pakietu oprogramowania CX-One. Inteligencja urządzeń firmy Omron sprawia, że programowanie i rozwiązywanie problemów zabiera mniej czasu. Jakie to proste; krótki film pokazuje, co naprawdę znaczy łatwe programowanie i konfiguracja: 6

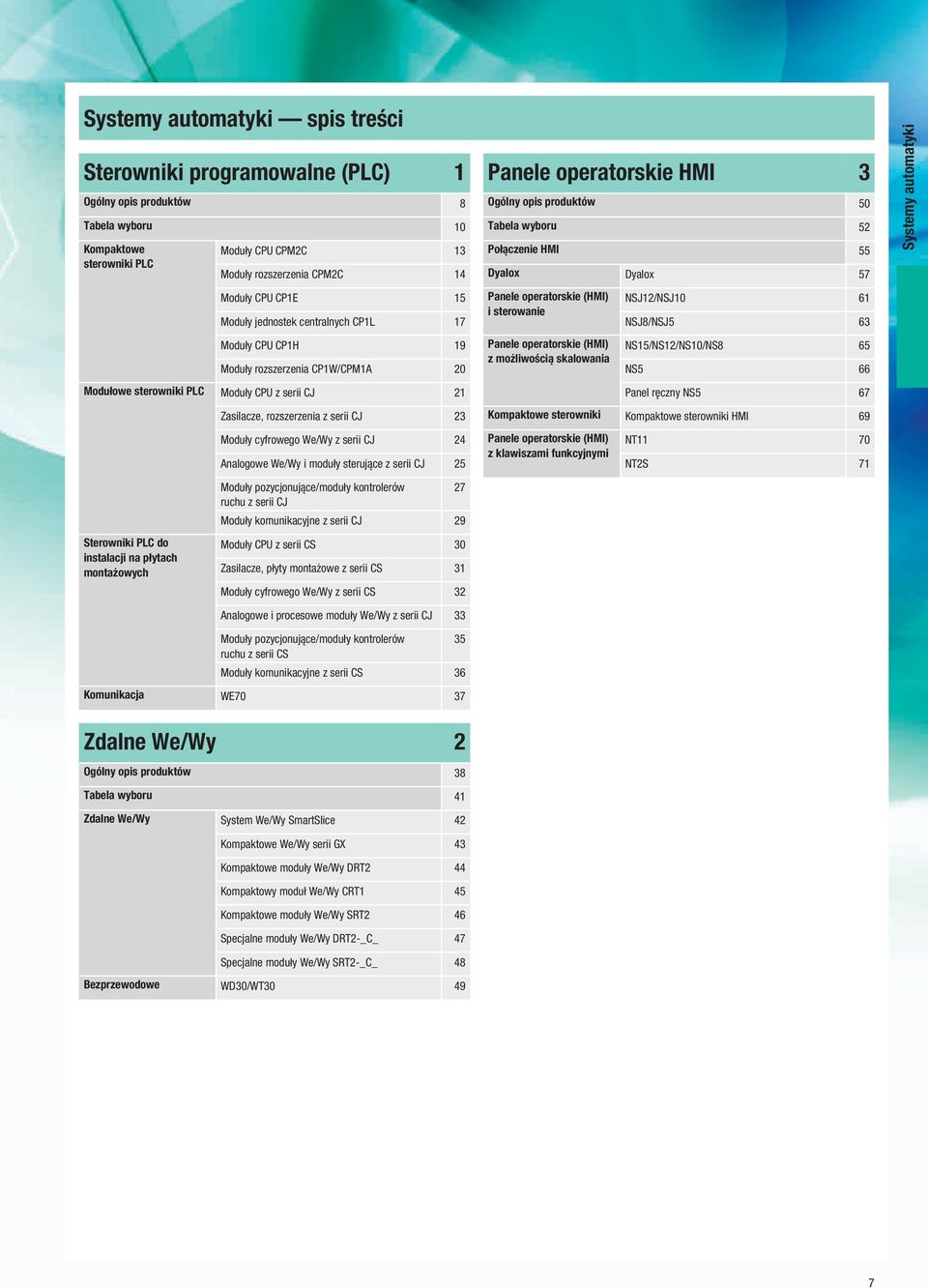

11 Systemy automatyki spis treści Sterowniki programowalne (PLC) 1 Ogólny opis produktów 8 Tabela wyboru 10 Kompaktowe sterowniki PLC Moduły CPU CPM2C 13 Moduły rozszerzenia CPM2C 14 Moduły CPU CP1E 15 Moduły jednostek centralnych CP1L 17 Moduły CPU CP1H 19 Moduły rozszerzenia CP1W/CPM1A 20 Panele operatorskie HMI 3 Ogólny opis produktów 50 Tabela wyboru 52 Połączenie HMI 55 Dyalox Dyalox 57 Panele operatorskie (HMI) i sterowanie Panele operatorskie (HMI) z możliwością skalowania NSJ12/NSJ10 61 NSJ8/NSJ5 63 NS15/NS12/NS10/NS8 65 NS5 66 Systemy automatyki Modułowe sterowniki PLC Moduły CPU z serii CJ 21 Zasilacze, rozszerzenia z serii CJ 23 Panel ręczny NS5 67 Kompaktowe sterowniki Kompaktowe sterowniki HMI 69 Moduły cyfrowego We/Wy z serii CJ 24 Analogowe We/Wy i moduły sterujące z serii CJ 25 Panele operatorskie (HMI) z klawiszami funkcyjnymi NT11 70 NT2S 71 Sterowniki PLC do instalacji na płytach montażowych Moduły pozycjonujące/moduły kontrolerów 27 ruchu z serii CJ Moduły komunikacyjne z serii CJ 29 Moduły CPU z serii CS 30 Zasilacze, płyty montażowe z serii CS 31 Moduły cyfrowego We/Wy z serii CS 32 Analogowe i procesowe moduły We/Wy z serii CJ 33 Moduły pozycjonujące/moduły kontrolerów 35 ruchu z serii CS Moduły komunikacyjne z serii CS 36 Komunikacja WE70 37 Zdalne We/Wy 2 Ogólny opis produktów 38 Tabela wyboru 41 Zdalne We/Wy System We/Wy SmartSlice 42 Kompaktowe We/Wy serii GX 43 Kompaktowe moduły We/Wy DRT2 44 Kompaktowy moduł We/Wy CRT1 45 Kompaktowe moduły We/Wy SRT2 46 Specjalne moduły We/Wy DRT2-_C_ 47 Specjalne moduły We/Wy SRT2-_C_ 48 Bezprzewodowe WD30/WT

12 Zdalne We/Wy NAJBARDZIEJ INTELIGENTNY MODUŁOWY SYSTEM WE/WY SmartSlice inteligencja w każdym calu SmartSlice to najbardziej zaawansowany i najprostszy w obsłudze obecnie dostępny system zdalnych We/Wy. Wbudowana inteligencja tego urządzenia umożliwia ograniczenie wymaganych prac inżynierskich, diagnostycznych i konserwacyjnych związanych z maszyną, linią produkcyjną lub zakładem. Dzięki śledzeniu wydajności i zapisywaniu w dzienniku wszystkich operacji każdy moduł może na czas wysłać ostrzeżenie, zapobiegając kosztownym przestojom maszyny. System SmartSlice obsługuje otwarte standardy komunikacji, takie jak EtherCAT, PROFINET-IO, PROFIBUS-DP, DeviceNet, CompoNet i MECHATROLINK-II. Zapewnia to elastyczność umożliwiającą przystosowanie do wymagań lokalnych na całym świecie bez konieczności zmieniania systemów We/Wy. Skraca czas prac inżynierskich Skraca przestoje Zwiększa wydajność Pięć najczęściej stosowanych inteligentnych funkcji przedstawiono w witrynie pod adresem: DeviceNet PROFIBUS-DP IP67 IP20 IP20 Kompaktowe Bezprzewodowe Kompaktowe Modularny Modularny Połączenie We/Wy DRT2-_C_ WD30 WT30 DRT2 Strona 47 Strona 49 Strona 49 Strona 44 38

13 2 Zdalne We/Wy Zdalne We/Wy PROFINET IO MECHATROLINK-II EtherCAT CompoNet CompoBus/S IP20 IP20 IP20 IP20 IP20 IP20 IP20 IP67 Modularny Modularny Modularny Kompaktowe Modularny Kompaktowe Kompaktowe Kompaktowe SmartSlice GX CRT1 SRT2 SRT2-_C_ Strona 42 Strona 43 Strona 45 Strona 46 Strona 48 39

14 40

15 Tabela wyboru Zdalne We/Wy Modułowe We/Wy Kompaktowe We/Wy Model SmartSlice GX DRT2 CRT1 SRT2 Złącze sieciowe DeviceNet, blok zacisków; PROFIBUS-DP, 9-stykowy D-sub CompoNet: Złącze systemowe 4-stykowe PROFINET-IO: 2 RJ45 MECHATROLINK-II: 2 ML-II EtherCAT: 2 RJ45 Typy We/Wy 2/4/8-punktowe We/Wy cyfrowe 2-punktowe We/Wy analogowe 2-punktowe wejście temperatury Moduły licznika Moduły zasilaczy Moduły rozszerzeń Technologia połączenia Wciskane zaciski, bezśrubowe We/Wy Funkcje inteligentne Diagnostyka We/Wy i zasilania. Liczniki zadziałań styków i przekaźniki czasowe dla punktu We/Wy. Obliczenia na wartości analogowej i alarmy. Klasa ochrony dla szczelności IP20 (montaż w szafach na szynie DIN) EtherCAT połączenia przychodzące i wychodzące za pomocą wtyczki Ethernet RJ45 8 DI + 8 DO 16 DI + rozszerzenie 16 DO + rozszerzenie 16 wyjść przekaźnikowych 4 AI (V/I) 2 AO (V/I) Enkoder przyrostowy (24 V, typu line driver) Zaciski śrubowe M3 (1- lub 3-przewodowe DI) Automatyczne lub stałe przydzielanie adresów IP20 (montaż w szafach na szynie DIN) DeviceNet z blokiem zacisków wtykowych 8/16 DI + rozszerzenie, 8/16 DO + rozszerzenie, 8 DI + 8 DO 16 przekaźników wyjściowych, 4 AI (V/I, TC, Pt100), 2 AO (V/I), Zaciski śrubowe M3 (1- lub 3-przewodowe DI) Diagnostyka We/Wy i zasilania. Liczniki zadziałań styków i przekaźniki czasowe dla punktu We/Wy. Obliczenia na wartości analogowej i alarmy. IP20 (montaż w szafach na szynie DIN) Nieekranowany płaski kabel 4- przewodowy i złącze IDC lub zwykły kabel 2-przewodowy z zaciskami śrubowymi. 8/16 DI + rozszerzenie, 8/16 DO + rozszerzenie, 8 DI + 8 DO 4 AI, 2 AO, 2 DI, 2 DO. Zaciski śrubowe M3 Diagnostyka We/Wy i zasilania. Liczniki zadziałań styków i przekaźniki czasowe dla każdego punktu We/Wy. Obliczenia na wartości analogowej i alarmy. IP20 (montaż w szafach na szynie DIN) Strona CompoBus/S (2-przewodowe + zasilanie) zaciski śrubowe M3 4/8/16 DI, 4/8/16 DO, 8/16 przekaźników wyjściowych, 4 AI (V/I) 2 AO (V/I) Zaciski śrubowe M3 (1- lub 3-przewodowe DI) Izolacja We/Wy, wskaźnik stanu IP20 (montaż w szafach na szynie DIN) 2 Zdalne We/Wy We/Wy specjalne Bezprzewodowe We/Wy Model DRT2-_C_ SRT2-_C_ WD30/WT30 Złącze sieciowe DeviceNet z mikrozłączem M12 CompoBus/S, 4-przewodowe złącze M12, nieekranowane DeviceNet M12 ze złączem RS-232C i 9-stykowym wtykiem D-sub Typy We/Wy 8/16 DI, 8/16 DO, 8 DI + 8 DO 4/8 DI, 4/8 DO Połączenie bezprzewodowe, 16 DI, 8 DI + 8 DO Technologia połączenia We/Wy Funkcje inteligentne Klasa ochrony dla szczelności Wymiary w mm (wys. szer. gł.) M12, 1 lub 2 sygnały We/Wy na złącze. Złącze zasilanie We/ Wy 7/8. Diagnostyka We/Wy i zasilania. Liczniki zadziałań styków i przekaźniki czasowe dla punktu We/Wy. IP67, płaski montaż za pomocą dwóch śrub M5 Złącza M12, jeden punkt We/ Wy na złącze Izolacja We/Wy, wskaźnik stanu IP67, płaski montaż za pomocą trzech śrub M5 Wciskane zaciski, bezśrubowe Diagnostyka bezprzewodowa Komunikacja poprzez telegramy (explicit message) IP20 (montaż w szafie). Oddzielne anteny (IP67) mogą być montowane poza szafą / WD30: WT30: Strona

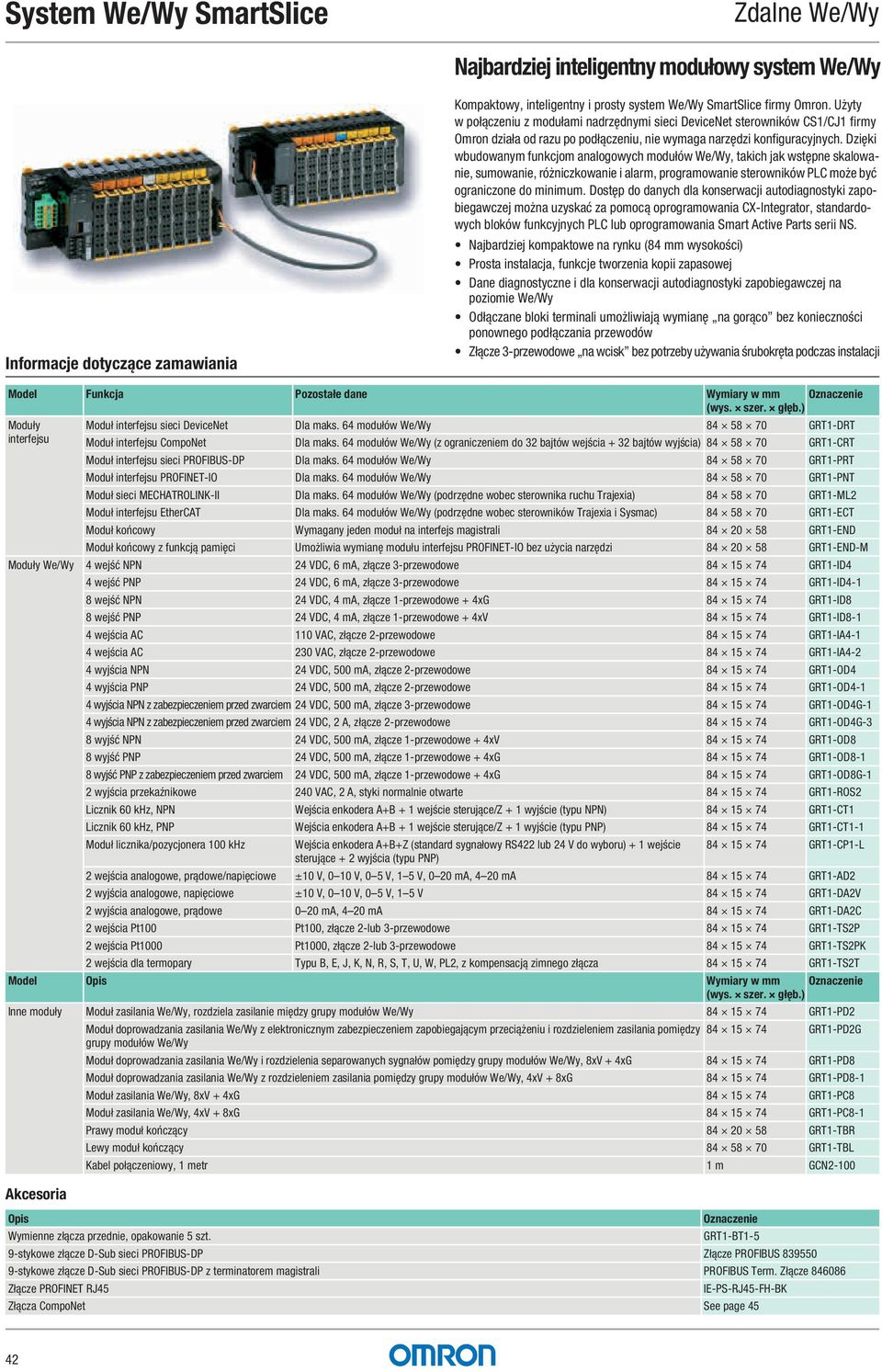

16 System We/Wy SmartSlice Zdalne We/Wy Najbardziej inteligentny modułowy system We/Wy Informacje dotyczące zamawiania Kompaktowy, inteligentny i prosty system We/Wy SmartSlice firmy Omron. Użyty w połączeniu z modułami nadrzędnymi sieci DeviceNet sterowników CS1/CJ1 firmy Omron działa od razu po podłączeniu, nie wymaga narzędzi konfiguracyjnych. Dzięki wbudowanym funkcjom analogowych modułów We/Wy, takich jak wstępne skalowanie, sumowanie, różniczkowanie i alarm, programowanie sterowników PLC może być ograniczone do minimum. Dostęp do danych dla konserwacji autodiagnostyki zapobiegawczej można uzyskać za pomocą oprogramowania CX-Integrator, standardowych bloków funkcyjnych PLC lub oprogramowania Smart Active Parts serii NS. Najbardziej kompaktowe na rynku (84 mm wysokości) Prosta instalacja, funkcje tworzenia kopii zapasowej Dane diagnostyczne i dla konserwacji autodiagnostyki zapobiegawczej na poziomie We/Wy Odłączane bloki terminali umożliwiają wymianę na gorąco bez konieczności ponownego podłączania przewodów Złącze 3-przewodowe na wcisk bez potrzeby używania śrubokręta podczas instalacji Model Funkcja Pozostałe dane Wymiary w mm Moduły interfejsu Akcesoria Moduł interfejsu sieci DeviceNet Dla maks. 64 modułów We/Wy GRT1-DRT Moduł interfejsu CompoNet Dla maks. 64 modułów We/Wy (z ograniczeniem do 32 bajtów wejścia + 32 bajtów wyjścia) GRT1-CRT Moduł interfejsu sieci PROFIBUS-DP Dla maks. 64 modułów We/Wy GRT1-PRT Moduł interfejsu PROFINET-IO Dla maks. 64 modułów We/Wy GRT1-PNT Moduł sieci MECHATROLINK-II Dla maks. 64 modułów We/Wy (podrzędne wobec sterownika ruchu Trajexia) GRT1-ML2 Moduł interfejsu EtherCAT Dla maks. 64 modułów We/Wy (podrzędne wobec sterowników Trajexia i Sysmac) GRT1-ECT Moduł końcowy Wymagany jeden moduł na interfejs magistrali GRT1-END Moduł końcowy z funkcją pamięci Umożliwia wymianę modułu interfejsu PROFINET-IO bez użycia narzędzi GRT1-END-M Moduły We/Wy 4 wejść NPN 24 VDC, 6 ma, złącze 3-przewodowe GRT1-ID4 4 wejść PNP 24 VDC, 6 ma, złącze 3-przewodowe GRT1-ID4-1 8 wejść NPN 24 VDC, 4 ma, złącze 1-przewodowe + 4xG GRT1-ID8 8 wejść PNP 24 VDC, 4 ma, złącze 1-przewodowe + 4xV GRT1-ID8-1 4 wejścia AC 110 VAC, złącze 2-przewodowe GRT1-IA4-1 4 wejścia AC 230 VAC, złącze 2-przewodowe GRT1-IA4-2 4 wyjścia NPN 24 VDC, 500 ma, złącze 2-przewodowe GRT1-OD4 4 wyjścia PNP 24 VDC, 500 ma, złącze 2-przewodowe GRT1-OD4-1 4 wyjścia NPN z zabezpieczeniem przed zwarciem 24 VDC, 500 ma, złącze 3-przewodowe GRT1-OD4G-1 4 wyjścia NPN z zabezpieczeniem przed zwarciem 24 VDC, 2 A, złącze 2-przewodowe GRT1-OD4G-3 8 wyjść NPN 24 VDC, 500 ma, złącze 1-przewodowe + 4xV GRT1-OD8 8 wyjść PNP 24 VDC, 500 ma, złącze 1-przewodowe + 4xG GRT1-OD8-1 8 wyjść PNP z zabezpieczeniem przed zwarciem 24 VDC, 500 ma, złącze 1-przewodowe + 4xG GRT1-OD8G-1 2 wyjścia przekaźnikowe 240 VAC, 2 A, styki normalnie otwarte GRT1-ROS2 Licznik 60 khz, NPN Wejścia enkodera A+B + 1 wejście sterujące/z + 1 wyjście (typu NPN) GRT1-CT1 Licznik 60 khz, PNP Wejścia enkodera A+B + 1 wejście sterujące/z + 1 wyjście (typu PNP) GRT1-CT1-1 Moduł licznika/pozycjonera 100 khz Wejścia enkodera A+B+Z (standard sygnałowy RS422 lub 24 V do wyboru) + 1 wejście GRT1-CP1-L sterujące + 2 wyjścia (typu PNP) 2 wejścia analogowe, prądowe/napięciowe ±10 V, 0 10 V, 0 5 V, 1 5 V, 0 20 ma, 4 20 ma GRT1-AD2 2 wyjścia analogowe, napięciowe ±10 V, 0 10 V, 0 5 V, 1 5 V GRT1-DA2V 2 wyjścia analogowe, prądowe 0 20 ma, 4 20 ma GRT1-DA2C 2 wejścia Pt100 Pt100, złącze 2-lub 3-przewodowe GRT1-TS2P 2 wejścia Pt1000 Pt1000, złącze 2-lub 3-przewodowe GRT1-TS2PK 2 wejścia dla termopary Typu B, E, J, K, N, R, S, T, U, W, PL2, z kompensacją zimnego złącza GRT1-TS2T Model Opis Wymiary w mm Inne moduły Moduł zasilania We/Wy, rozdziela zasilanie między grupy modułów We/Wy GRT1-PD2 Moduł doprowadzania zasilania We/Wy z elektronicznym zabezpieczeniem zapobiegającym przeciążeniu i rozdzieleniem zasilania pomiędzy GRT1-PD2G grupy modułów We/Wy Moduł doprowadzania zasilania We/Wy i rozdzielenia separowanych sygnałów pomiędzy grupy modułów We/Wy, 8xV + 4xG GRT1-PD8 Moduł doprowadzania zasilania We/Wy z rozdzieleniem zasilania pomiędzy grupy modułów We/Wy, 4xV + 8xG GRT1-PD8-1 Moduł zasilania We/Wy, 8xV + 4xG GRT1-PC8 Moduł zasilania We/Wy, 4xV + 8xG GRT1-PC8-1 Prawy moduł kończący GRT1-TBR Lewy moduł kończący GRT1-TBL Kabel połączeniowy, 1 metr 1 m GCN2-100 Opis Wymienne złącza przednie, opakowanie 5 szt. GRT1-BT1-5 9-stykowe złącze D-Sub sieci PROFIBUS-DP Złącze PROFIBUS stykowe złącze D-Sub sieci PROFIBUS-DP z terminatorem magistrali PROFIBUS Term. Złącze Złącze PROFINET RJ45 IE-PS-RJ45-FH-BK Złącza CompoNet See page 45 42

17 Kompaktowe We/Wy serii GX Zdalne We/Wy Gdy ważna jest prędkość: We/Wy EtherCAT EtherCAT to wyjątkowo szybka sieć automatyki przemysłowej używająca standardowego okablowania Ethernet. Pozwala na wyjątkowo efektywne wykorzystanie standardowych ramek transmisji Ethernet. Każdy węzeł łączy się automatycznie z całą ramką. Zmniejsza to opóźnienia w każdym urządzeniu podrzędnym do poziomu mikrosekund. Interfejs EtherCAT może być dowolnie konfigurowany, co sprawia, że idealnie nadaje się do sterowania ruchem. Firma Omron dostarcza rozwiązania z zakresu sterowania ruchem oparte zarówno na sterowniku PLC, jak i na interfejsie EtherCAT. Moduły We/Wy z serii GX zapewniają podstawowe wejścia i wyjścia dla takich systemów, w tym ultraszybkie wejścia enkodera, które mogą przekazać do sterownika informacje o pozycji. 2 Zdalne We/Wy Informacje dotyczące zamawiania Typ modułu Dane techniczne Wymiary w mm Uwagi Moduł 16-punktowych wejść NPN 24 VDC, 6 ma na punkt 52 x 135 x 57 Rozszerzalne za pomocą modułu XWT GX-ID1611 Moduł 16-punktowych wejść NPN 24 VDC, 6 ma na punkt 52 x 200 x 69 Złącze 3-piętrowe do bezpośredniego GX-ID1612 okablowania czujnika Moduł 16-punktowych wejść PNP 24 VDC, 6 ma na punkt 52 x 135 x 57 Rozszerzalne za pomocą modułu XWT GX-ID1621 Moduł 16-punktowych wejść PNP 24 VDC, 6 ma na punkt 52 x 200 x 69 Złącze 3-piętrowe do bezpośredniego GX-ID1622 okablowania czujnika Moduł 16-punktowych wyjść przekaźnikowych 2 A na punkt, maks. 8 A wspólnie 52 x 160 x 58 z łatwo wymienialnymi przekaźnikami, GX-OC1601 rozszerzalne za pomocą modułu XWT Moduł 16-punktowych wyjść NPN 24 VDC, 0,5 ma na punkt 52 x 135 x 57 Rozszerzalne za pomocą modułu XWT GX-OD1611 Moduł 16-punktowych wyjść NPN 24 VDC, 0,5 ma na punkt 52 x 200 x 69 Złącze 3-piętrowe do bezpośredniego GX-OD1612 okablowania czujnika Moduł 16-punktowych wyjść PNP 24 VDC, 0,5 ma na punkt 52 x 135 x 57 Rozszerzalne za pomocą modułu XWT GX-OD1621 Moduł 16-punktowych wyjść PNP 24 VDC, 0,5 ma na punkt 52 x 200 x 69 Złącze 3-piętrowe do bezpośredniego GX-OD1622 okablowania czujnika 8-punktowe wejście i 8-punktowe wyjście (NPN) 24 VDC, wejście 6 ma, wyjście 0,5 A na punkt 52 x 135 x 57 GX-MD punktowe wejście i 8-punktowe wyjście (NPN) 24 VDC, wejście 6 ma, wyjście 0,5 A na punkt 52 x 200 x 69 Złącze 3-piętrowe do bezpośredniego GX-MD1612 okablowania czujnika 8-punktowe wejście i 8-punktowe wyjście (PNP) 24 VDC, wejście 6 ma, wyjście 0,5 A na punkt 52 x 135 x 57 GX-MD punktowe wejście i 8-punktowe wyjście (PNP) 24 VDC, wejście 6 ma, wyjście 0,5 A na punkt 52 x 200 x 69 Złącze 3-piętrowe do bezpośredniego GX-MD1622 okablowania czujnika Analogowy moduł wyjściowy 4-kanałowy 1 5 V, 1 5 V, 0 10 V, V, 4 20 ma, 52 x 135 x 57 Rozdzielczość 1/6000, czas konwersji 4 ms GX-AD0471 (4 wejścia) Analogowy moduł wyjściowy, 2-kanałowy 1 5 V, 1 5 V, 0 10 V, V, 4 20 ma, 52 x 135 x 57 Rozdzielczość 1/6000, czas konwersji 2 ms GX-DA0271 (2 wejścia) Jednokanałowe wejście enkodera przyrostowego (24 V) Otwarty kolektor maks. do 125 khz 52 x 215 x 69 A, B, Z, dwa zatrzaski, wejścia resetowania GX-EC0211 Jednokanałowe wejście enkodera przyrostowego (typu line driver) Poziom sygnały RS422 maks. do 1 MHz 52 x 215 x 69 A, B, Z, dwa zatrzaski, wejścia resetowania GX-EC0241 Moduły rozszerzeń Typ modułu Dane techniczne Wymiary w mm Uwagi Moduł rozszerzeń 8-punktowych wejść PNP 24 VDC, 6 ma na punkt Moduł rozszerzeń dla serii GX, DRT2 i CRT1 XWT-ID08-1 Moduł rozszerzeń 16-punktowych wejść PNP 24 VDC, 6 ma na punkt Moduł rozszerzeń dla serii GX, DRT2 i CRT1 XWT-ID16-1 Moduł rozszerzeń 8-punktowych wejść PNP 24 VDC, 0,5 ma na punkt Moduł rozszerzeń dla serii GX, DRT2 i CRT1 XWT-OD08-1 Moduł rozszerzeń 16-punktowych wejść PNP 24 VDC, 0,5 ma na punkt Moduł rozszerzeń dla serii GX, DRT2 i CRT1 XWT-OD portowy moduł rozgałęziający 24 V prądu stałego, 3 RJ Skrzynka przyłączeniowa EtherCAT GX-JC03 do T-rozgałęzień 6-portowy moduł rozgałęziający 24 V prądu stałego, 6 RJ Skrzynka przyłączeniowa EtherCAT do rozgałęzień gwiaździstych GX-JC06 Uwaga: Aby zamówić model z wyjściami typu NPN (z poborem prądu) i z odpowiednimi wejściami (+V), należy pominąć -1 w oznaczeniu modelu. 43

18 Kompaktowe moduły We/Wy DRT2 Zdalne We/Wy Inteligentne We/Wy DeviceNet Informacje dotyczące zamawiania Kompaktowy moduł We/Wy sieci DeviceNet I/O z zaawansowanymi funkcjami diagnostycznymi. Na bieżąco rejestruje stan zasilania, czasy reakcji We/Wy, stan liczników operacyjnych i chwilowe dane, bez przerwy sprawdzając ich zgodność z wartościami granicznymi określonymi przez użytkownika. Każde odchylenie jest raportowane do systemu sterowania, aby wskazać konieczność konserwacji maszyny i uniknąć nieplanowanego przestoju. Inteligentne We/Wy DeviceNet korzystają z bloków funkcyjnych PLC i interfejsu HMI Smart Active Parts, co pozwala realizować wizualizację bez konieczności programowania i prowadzić monitoring za pośrednictwem sterowników CJ1 i paneli operatorskich NS. Kompaktowa obudowa IP20 Cyfrowe rozszerzalne We/Wy Wbudowane funkcje diagnostyczne i autodiagnostyki zapobiegawczej Odłączane bloki terminali We/Wy Analogowe We/Wy ze wstępnym przetwarzaniem danych i funkcją alarmu Typ modułu Pozostałe dane Wymiary w mm Uwagi Moduł 8-punktowych wejść PNP 24 VDC, 6 ma na punkt DRT2-ID08-1 Moduł 16-punktowych wejść PNP 24 VDC, 6 ma na punkt Rozszerzalne za pomocą modułu XWT DRT2-ID16-1 Moduł 16-punktowych wejść PNP 24 VDC, 6 ma na punkt Złącze 3-piętrowe do bezpośredniego okablowania DRT2-ID16TA-1 czujnika Moduł 8-punktowych wyjść PNP 24 VDC, 0,5 ma na punkt DRT2-OD08-1 Moduł 16-punktowych wyjść PNP 24 VDC, 0,5 ma na punkt Rozszerzalne za pomocą modułu XWT DRT2-OD16-1 Moduł 16-punktowych wyjść PNP 24 VDC, 0,5 ma na punkt Złącze 3-piętrowe do bezpośredniego okablowania elementu wykonawczego DRT2-OD16TA-1 Moduł 16-punktowych wyjść przekaźnikowych 8-punktowe wejście i 8-punktowe wyjście (PNP) 8-punktowe wejście i 8-punktowe wyjście (PNP) Moduły rozszerzeń 2 A na punkt, maks. 8 A wspólnie z łatwo wymienialnymi przekaźnikami, rozszerzalne za pomocą modułu XWT Uwaga:Aby zamówić model z wyjściami typu NPN (z poborem prądu) i z odpowiednimi wejściami (+V), należy pominąć -1 w oznaczeniu modelu. DRT2-ROS16 24 VDC, wejście 6 ma, wyjście 0,5 A na punkt DRT2-MD VDC, wejście 6 ma, wyjście 0,5 A na punkt Złącze 3-warstwowe do bezpośredniego okablowania czujnika/ elementu wykonawczego DRT2-MD16TA-1 Analogowy moduł wyjściowy 4-kanałowy 0 5 V, 1 5 V, 0 10 V, V, 0 20 ma, 4 20 ma Rozdzielczość 1/6000, czas konwersji 4 ms (4 wejścia) DRT2-AD04 Analogowy moduł wyjściowy 4-kanałowy 1 5 V, 1 5 V, 0 10 V, V, 0 20 ma, 4 20 ma Rozdzielczość 1/30000, czas konwersji 250 ms (4 wejścia) DRT2-AD04H Analogowy moduł wyjściowy, 2-kanałowy 0 5 V, 1 5 V, 0 10 V, V, 0 20 ma, 4 20 ma Rozdzielczość 1/6000, czas konwersji 2 ms (2 wejścia) DRT2-DA02 Moduł wejściowy temperatury, 4-kanałowy Platynowy termometr oporowy Pt100, JPt Dokładność 0,3%, czas konwersji 250 ms (4 wejścia) DRT2-TS04P Moduł wejściowy temperatury, 4-kanałowy Typy termopary R, S, K, J, T, B, L, E, U, N, W, i PL Dokładność 0,3%, czas konwersji 250 ms (4 wejścia) DRT2-TS04T Typ modułu Pozostałe dane Wymiary w mm Uwagi Moduł rozszerzeń 8-punktowych wejść 24 VDC, 6 ma na punkt Moduł rozszerzeń dla serii GX, DRT2 i CRT1 XWT-ID08-1 PNP Moduł rozszerzeń 16-punktowych wejść 24 VDC, 6 ma na punkt Moduł rozszerzeń dla serii GX, DRT2 i CRT1 XWT-ID16-1 PNP Moduł rozszerzeń 8-punktowych wejść 24 VDC, 0,5 ma na punkt Moduł rozszerzeń dla serii GX, DRT2 i CRT1 XWT-OD08-1 PNP Moduł rozszerzeń 16-punktowych wejść PNP 24 VDC, 0,5 ma na punkt Moduł rozszerzeń dla serii GX, DRT2 i CRT1 XWT-OD16-1 Akcesoria Specyfikacja Wtyk zasilania z 2 bezpiecznikami, 2 złącza magistrali i rezystor końcowy Wtyk rozgałęziony typu T z 3 złączami magistrali (zaciski śrubowe) i rezystorem końcowym Wtyk rozgałęziony typu T z 3 złączami magistrali (bezśrubowy) Wtyk rozgałęziony typu T z 5 złączami magistrali (zaciski śrubowe) i rezystorem końcowym Wtyk rozgałęziony typu T z 5 złączami magistrali (bezśrubowy) Rezystor końcowy z zaciskami śrubowymi DCN1-1P DCN1-1C DCN1-1NC DCN1-3C DCN1-3NC DRS1-T 44

19 Kompaktowy moduł We/Wy CRT1 Zdalne We/Wy Inteligentne We/Wy CompoNet Łącząc w sobie inteligentne funkcje modułów We/Wy DRT2 DeviceNet oraz szybkość i łatwość użycia modułów CompoBus/S, moduł CompoNet jest idealny do sterowania maszynami o wysokiej szybkości i jako element układów rozproszonych Specjalny płaski kabel i złącza IDC sprawiają, że instalacja jest szybka i łatwa. Zastosowanie wzmacniaczy pozwala budować sieci rozległe (WAN) z prostą topologią, idealne do automatyzowania przenośników i magazynów towarowych. Kompaktowa obudowa IP20 Rozszerzalne cyfrowe We/Wy z odłączanymi listwami zaciskowymi Łatwe wykonywanie okablowania sieciowego przy użyciu złączy IDC Wbudowane funkcje diagnostyczne i autodiagnostyki zapobiegawczej Analogowe We/Wy ze wstępnym przetwarzaniem danych i funkcją alarmu 2 Zdalne We/Wy Informacje dotyczące zamawiania Typ modułu Pozostałe dane Wymiary w mm Uwagi Moduł 4-punktowych wejść PNP 24 VDC, 6 ma na punkt 24 x 80 x 20 Bezśrubowe złącze We/Wy, zasilanie przez kabel sieci CompoNet CRT1B-ID04SL Moduł 8-punktowych wejść PNP 24 VDC, 6 ma na punkt ,6 Zaciski śrubowe, wspólne zaciski zasilania na 8 punktów CRT1-ID08-1 Moduł 8-punktowych wejść PNP 24 VDC, 6 ma na punkt zaciski bezśrubowe na punkt We/Wy (sygnał + zasilanie) CRT1-ID08SL-1 Moduł 16-punktowych wejść PNP 24 VDC, 6 ma na punkt Rozszerzalne za pomocą modułu XWT CRT1-ID16-1 Moduł 16-punktowych wejść PNP 24 VDC, 6 ma na punkt zaciski na punkt We/Wy (do dystrybucji zasilania) CRT1-ID16TA-1 Moduł 4-punktowych wyjść PNP 24 VDC, 0,2 ma na punkt 24 x 80 x 20 Bezśrubowe złącze We/Wy, zasilanie przez kabel sieci CompoNet CRT1B-OD04SL Moduł 8-punktowych wyjść PNP 24 VDC, 0,5 ma na punkt ,6 Zaciski śrubowe, wspólne zaciski zasilania na 8 punktów CRT1-OD08-1 Moduł 8-punktowych wyjść PNP 24 VDC, 0,5 ma na punkt zaciski bezśrubowe na punkt We/Wy (sygnał + zasilanie) CRT1-OD08SL-1 Moduł 16-punktowych wyjść PNP 24 VDC, 0,5 ma na punkt Rozszerzalne za pomocą modułu XWT CRT1-OD16-1 Moduł 16-punktowych wyjść PNP 24 VDC, 0,5 ma na punkt zaciski na punkt We/Wy (do dystrybucji zasilania) CRT1-OD16TA-1 Moduł 8-punktowych wyjść SSR 265 VAC, 0,3 A na punkt ,6 Zaciski śrubowe, wspólne zaciski zasilania na 8 punktów CRT1-ROF08 Moduł 8-punktowych wyjść przekaźnikowych 250 VAC, 2 A na punkt, maks. 8 A wspólnie ,6 Zaciski śrubowe, wspólne zaciski zasilania na 8 punktów CRT1-ROS08 Moduł 16-punktowych wyjść przekaźnikowych 250 VAC, 2 A na punkt, maks. 8 A wspólnie ,6 8 wyjść wspólnie CRT1-ROS16 2-punktowe wejście i 2-punktowe wyjście, PNP 24 VDC, 0,1 ma na punkt 24 x 80 x 20 Bezśrubowe złącze We/Wy, zasilanie przez kabel sieci CompoNet CRT1-MD04SL punktowe wejście i 8-punktowe wyjście, PNP 24 VDC, 0,5 ma na punkt ,6 Zaciski śrubowe, wspólne zaciski zasilania CRT1-MD punktowe wejście i 8-punktowe wyjście, PNP 24 VDC, 0,5 ma na punkt zaciski bezśrubowe na punkt We/Wy (sygnał + zasilanie) CRT1-MD16SL-1 8-punktowe wejście i 8-punktowe wyjście PNP 24 VDC, 0,5 ma na punkt zaciski na punkt We/Wy (do dystrybucji zasilania) CRT1-MD16TA-1 Analogowy moduł wyjściowy 4-kanałowy 0 5 V, 1 5 V, 0 10 V, V, 0 20 ma, 4 20 ma Rozdzielczość 1/6000, czas konwersji 4 ms (4 wejścia) CRT1-AD04 Analogowy moduł wyjściowy, 2-kanałowy 0 5 V, 1 5 V, 0 10 V, V, 0 20 ma, 4 20 ma Moduły rozszerzeń Uwaga:Aby zamówić model z wyjściami typu NPN (z poborem prądu) i z odpowiednimi wejściami (+V), należy pominąć -1 w oznaczeniu modelu. Akcesoria Rozdzielczość 1/6000, czas konwersji 2 ms (2 wejścia) CRT1-DA02 Moduł wejściowy temperatury, 4-kanałowy Platynowy czujnik oporowy typu Pt Dokładność 0,3%, czas konwersji 250 ms (4 wejścia) CRT1-TS04P Moduł wejściowy temperatury, 4-kanałowy Typy termopary R, S, K, J, T, B, L, E, Dokładność 0,3%, czas konwersji 250 ms (4 wejścia) CRT1-TS04T U, N, W i PL2 Typ modułu Pozostałe dane Wymiary w mm Uwagi Moduł rozszerzeń 8-punktowych wejść PNP 24 VDC, 6 ma na punkt Moduł rozszerzeń dla serii GX, DRT2 i CRT1 XWT-ID08-1 Moduł rozszerzeń 16-punktowych wejść PNP 24 VDC, 6 ma na punkt Moduł rozszerzeń dla serii GX, DRT2 i CRT1 XWT-ID16-1 Moduł rozszerzeń 8-punktowych wejść PNP 24 VDC, 0,5 ma na punkt Moduł rozszerzeń dla serii GX, DRT2 i CRT1 XWT-OD08-1 Moduł rozszerzeń 16-punktowych wejść PNP 24 VDC, 0,5 ma na punkt Moduł rozszerzeń dla serii GX, DRT2 i CRT1 XWT-OD16-1 Typ modułu Pozostałe dane Wymiary w mm Uwagi Moduł wzmacniacz sieci CompoNet 1 port upstream + 1 port downstream Do tworzenia magistral CompoNet i linii dołączanych CRS1-RPT01 Płaski kabel 4-przewodowy CompoNet Do użytku z IP m Do zasilania i komunikacji, stosowany ze złączami DCN-4 DCA4-4F10 Złącze rozdzielające CompoNet do magistrali Do użytku z IP20 Do tworzenia rozgałęzień na magistrali DCN4-TR4 Rozgałęzienia i złącza CompoNet Do użytku z IP20 Do łączenia linii dołączonych z magistralą DCN4-BR4 Złącze CompoNet typu Y Do użytku z IP20 Do łączenia dwóch linii do jednego modułu podrzędnego DCN4-MD4 Złącze zacisków śrubowych CompoNet Do użytku z IP20 Umożliwia użycie konwencjonalnych zacisków śrubowych do DCN4-TB4 łączenia modułów nadrzędnych i podrzędnych Zakończenie CompoNet Do użytku z IP20 Do DCN4-MD4 lub DCN4-TR4 DCN4-TM4 Narzędzie do złączy CompoNet Do złączy DCN4 Do mocowania złącza DCN4 do płaskiego kabla DCA4-4F10 DWT-A01 Złącze zacisków śrubowych CompoNet Do użytku z IP20, opakowanie 10 szt. Umożliwia użycie konwencjonalnych zacisków śrubowych do łączenia 4-punktowych modułów bit-slave. HCN-TB4LMZG-B10+ Wtyczka z płaskim kablem do modułu bit slave Tablica montażowa do modułu bit slave Moduły typu slave CRT1B-_D04SL Moduły typu slave CRT1B-_D04SL Pozwala na montaż modułów typu bit-slave bezpośrednio na kablu płaskim DCN4-MR4 Po zamontowaniu za pomocą dwóch śrub, moduł typu bit slave CRT1-ATT03 wskakuje na miejsce. 45

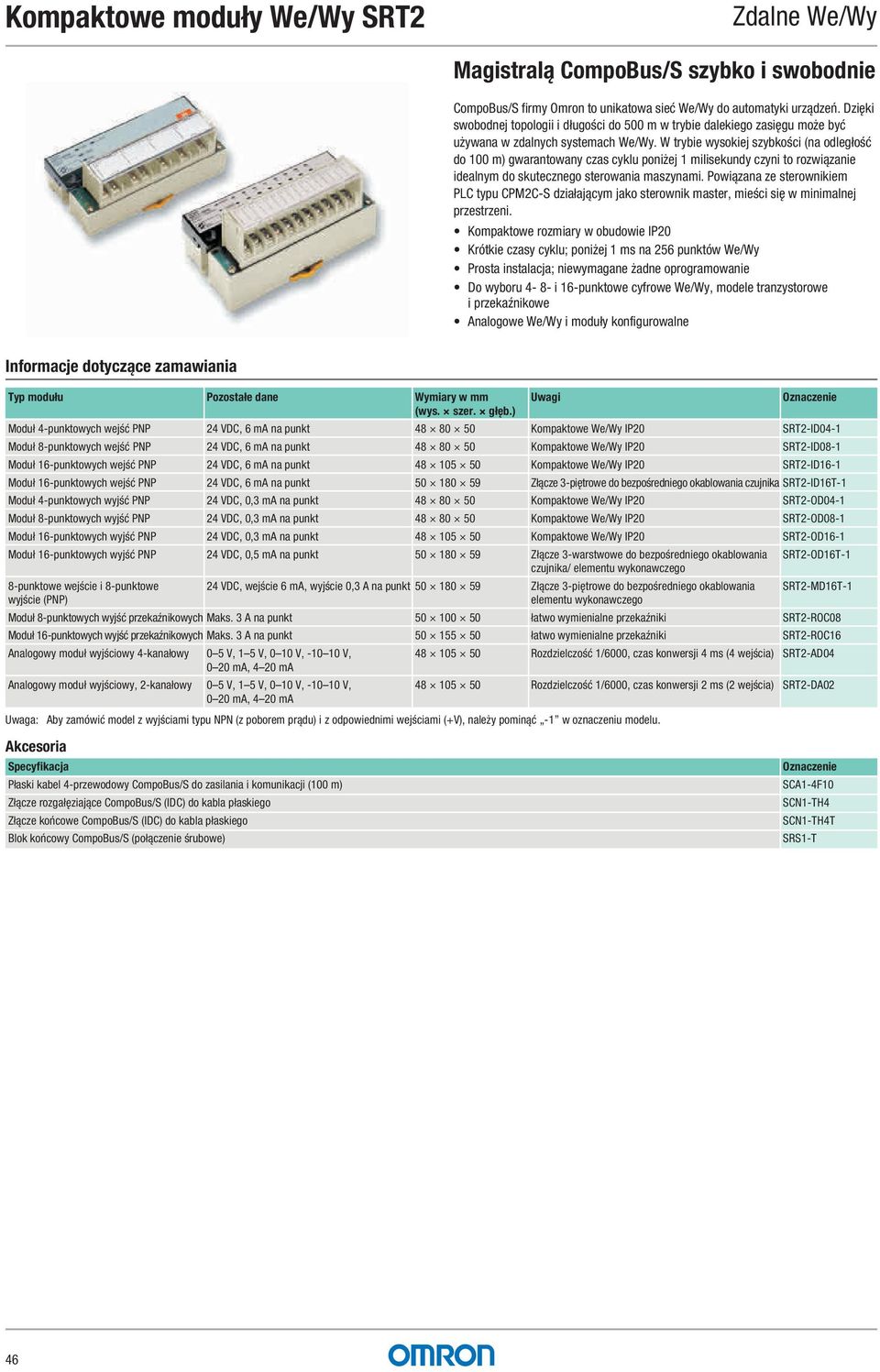

20 Kompaktowe moduły We/Wy SRT2 Zdalne We/Wy Magistralą CompoBus/S szybko i swobodnie CompoBus/S firmy Omron to unikatowa sieć We/Wy do automatyki urządzeń. Dzięki swobodnej topologii i długości do 500 m w trybie dalekiego zasięgu może być używana w zdalnych systemach We/Wy. W trybie wysokiej szybkości (na odległość do 100 m) gwarantowany czas cyklu poniżej 1 milisekundy czyni to rozwiązanie idealnym do skutecznego sterowania maszynami. Powiązana ze sterownikiem PLC typu CPM2C-S działającym jako sterownik master, mieści się w minimalnej przestrzeni. Kompaktowe rozmiary w obudowie IP20 Krótkie czasy cyklu; poniżej 1 ms na 256 punktów We/Wy Prosta instalacja; niewymagane żadne oprogramowanie Do wyboru 4-8- i 16-punktowe cyfrowe We/Wy, modele tranzystorowe i przekaźnikowe Analogowe We/Wy i moduły konfigurowalne Informacje dotyczące zamawiania Typ modułu Pozostałe dane Wymiary w mm Uwagi Moduł 4-punktowych wejść PNP 24 VDC, 6 ma na punkt Kompaktowe We/Wy IP20 SRT2-ID04-1 Moduł 8-punktowych wejść PNP 24 VDC, 6 ma na punkt Kompaktowe We/Wy IP20 SRT2-ID08-1 Moduł 16-punktowych wejść PNP 24 VDC, 6 ma na punkt Kompaktowe We/Wy IP20 SRT2-ID16-1 Moduł 16-punktowych wejść PNP 24 VDC, 6 ma na punkt Złącze 3-piętrowe do bezpośredniego okablowania czujnika SRT2-ID16T-1 Moduł 4-punktowych wyjść PNP 24 VDC, 0,3 ma na punkt Kompaktowe We/Wy IP20 SRT2-OD04-1 Moduł 8-punktowych wyjść PNP 24 VDC, 0,3 ma na punkt Kompaktowe We/Wy IP20 SRT2-OD08-1 Moduł 16-punktowych wyjść PNP 24 VDC, 0,3 ma na punkt Kompaktowe We/Wy IP20 SRT2-OD16-1 Moduł 16-punktowych wyjść PNP 24 VDC, 0,5 ma na punkt Złącze 3-warstwowe do bezpośredniego okablowania czujnika/ elementu wykonawczego SRT2-OD16T-1 8-punktowe wejście i 8-punktowe wyjście (PNP) 24 VDC, wejście 6 ma, wyjście 0,3 A na punkt Złącze 3-piętrowe do bezpośredniego okablowania elementu wykonawczego SRT2-MD16T-1 Moduł 8-punktowych wyjść przekaźnikowych Maks. 3 A na punkt łatwo wymienialne przekaźniki SRT2-ROC08 Moduł 16-punktowych wyjść przekaźnikowych Maks. 3 A na punkt łatwo wymienialne przekaźniki SRT2-ROC16 Analogowy moduł wyjściowy 4-kanałowy 0 5 V, 1 5 V, 0 10 V, V, Rozdzielczość 1/6000, czas konwersji 4 ms (4 wejścia) SRT2-AD ma, 4 20 ma Analogowy moduł wyjściowy, 2-kanałowy 0 5 V, 1 5 V, 0 10 V, V, Rozdzielczość 1/6000, czas konwersji 2 ms (2 wejścia) SRT2-DA ma, 4 20 ma Uwaga: Aby zamówić model z wyjściami typu NPN (z poborem prądu) i z odpowiednimi wejściami (+V), należy pominąć -1 w oznaczeniu modelu. Akcesoria Specyfikacja Płaski kabel 4-przewodowy CompoBus/S do zasilania i komunikacji (100 m) Złącze rozgałęziające CompoBus/S (IDC) do kabla płaskiego Złącze końcowe CompoBus/S (IDC) do kabla płaskiego Blok końcowy CompoBus/S (połączenie śrubowe) SCA1-4F10 SCN1-TH4 SCN1-TH4T SRS1-T 46

21 Specjalne moduły We/Wy DRT2-_C_ Zdalne We/Wy Moduły We/Wy DeviceNet do pracy w środowiskach agresywnych Informacje dotyczące zamawiania Wytrzymałe moduły We/Wy przeznaczone do montażu w warunkach nietypowych, bez obudowy. Moduły podrzędne DRT2 zostały wyposażone w wewnętrzną diagnostykę i funkcję zbierania danych serwisowych za pośrednictwem sieci. Urządzenia na bieżąco pokazują stan zasilania, czasy reakcji We/Wy, stan liczników operacyjnych i chwilowe dane, sprawdzając ich zgodność z wartościami granicznymi określonymi przez użytkownika. Gdy wartości graniczne zostaną przekroczone, pojawi się ostrzeżenie. Przy zastosowaniu oprogramowania CX-One lub panelu operatorskiego (HMI) z serii NS z pakietem Smart Active Parts, służącym do wizualizacji, można efektywniej konfigurować i uruchamiać system oraz rozwiązywać problemy bez dodatkowego programowania. Wersje DRT2 z ochroną IP67 są także odporne na działanie olejów i odprysków spawalniczych Obwody wewnętrzne oparte na rozwiązaniach DeviceNet: mniej połączeń oznacza mniej błędów instalacyjnych Funkcje Smart Slave do celów diagnostyki i obsługi zapobiegawczej Sygnalizacja uszkodzonych przewodów i zwarć sygnałów We/Wy Złącza M12 do szybkiej instalacji 2 Zdalne We/Wy Typ modułu Pozostałe dane Wymiary w mm Uwagi Moduł 4-punktowych wejść PNP 24 V, 6 ma Złącze osobnego zasilania We/Wy DRT2-ID04CL-1 Moduł 8-punktowych wejść PNP 24 V, 6 ma Złącze osobnego zasilania We/Wy DRT2-ID08CL-1 Moduł 8-punktowych wejść PNP 24 V, 11 ma, z wykrywaniem zwarcia zasilania i odłączenia czujnika Zasilanie modułu kablem DeviceNet DRT2-ID08C-1 Moduł 16-punktowych wejść PNP 24 V, 6 ma, 2 wejścia na złącze M Złącze osobnego zasilania We/Wy DRT2-HD16CL-1 Moduł 16-punktowych wejść PNP 24 V, 11 ma, 2 wejścia na złącze M12, Zasilanie modułu kablem DeviceNet DRT2-HD16C-1 z wykrywaniem zwarcia zasilania i odłączenia czujnika Moduł 4-punktowych wyjść PNP 24 V, 0,5 ma na punkt Złącze osobnego zasilania We/Wy DRT2-OD04CL-1 Moduł 8-punktowych wyjść PNP 24 V, 0,5 ma na punkt Złącze osobnego zasilania We/Wy DRT2-OD08CL-1 Moduł 8-punktowych wyjść PNP 24 V, 1,5 A na punkt (8 A całkowicie), z zabezpieczeniem Złącze osobnego zasilania We/Wy DRT2-OD08C-1 przeciwzwarciowym i wskaźnikiem Moduł 16-punktowych wyjść PNP 24 V, 0,5 A na punkt, 2 punkty na złącze M Złącze osobnego zasilania We/Wy DRT2-WD16CL-1 8-punktowe wejście i 8-punktowe 24 V, 6 ma wejście, 0,5 A wyjście na punkt, 2 punkty na złącze M Złącze osobnego zasilania We/Wy DRT2-MD16CL-1 wyjście PNP Uwaga: Aby zamówić model z wyjściami typu NPN (z poborem prądu) i z odpowiednimi wejściami (+V), należy pominąć -1 w oznaczeniu modelu. Akcesoria Typ modułu Pozostałe dane Cienki kabel DeviceNet z jednym gniazdem złącza M12 (żeńskim), 1 m DCA1-5CN01F1 Cienki kabel DeviceNet z jednym gniazdem złącza M12 (żeńskim), 2 m DCA1-5CN02F1 Cienki kabel DeviceNet z jednym gniazdem złącza M12 (żeńskim), 5 m DCA1-5CN05F1 Cienki kabel DeviceNet z jednym gniazdem złącza M12 (żeńskim) i jednym wtykiem złącza M12 (męskim), 1 m DCA1-5CN01W1 Cienki kabel DeviceNet z jednym gniazdem złącza M12 (żeńskim) i jednym wtykiem złącza M12 (męskim), 2 m DCA1-5CN02W1 Cienki kabel DeviceNet z jednym gniazdem złącza M12 (żeńskim) i jednym wtykiem złącza M12 (męskim), 5 m DCA1-5CN05W1 Złącze typu T do cienkiego kabla DeviceNet z dwoma gniazdami złącza M12 (żeńskim) i jednym wtykiem złącza M12 (męskim) Zakończenie DeviceNet ze złączem wtykowym M12 DRS2-1 Przewód zasilania z jednym gniazdem złącza 7/8 cala (żeńskim), 2 m XS4F-D A Przewód zasilania z jednym gniazdem złącza 7/8 cala (żeńskim), 5 m XS4F-D A Przewód zasilania z jednym gniazdem złącza 7/8 cala (żeńskim) i jednym wtykiem złącza 7/8 cala (męskim), 2 m XS4W-D A Przewód zasilania z jednym gniazdem złącza 7/8 cala (żeńskim) i jednym wtykiem złącza 7/8 cala (męskim), 5 m XS4W-D A Złącze zasilania typu T z dwoma gniazdami złącza 7/8 cala (żeńskimi) i jednym wtykiem złącza 7/8 (męskim) XS4R-D424-5 Kabel połączeniowy 4-przewodowy We/Wy z jednym wtykiem złącza M12 (męskim), 1 m Kabel połączeniowy 4-przewodowy We/Wy z jednym wtykiem złącza M12 (męskim), 2 m Kabel połączeniowy 4-przewodowy We/Wy z jednym wtykiem złącza M12 (męskim), 5 m Kabel połączeniowy 4-przewodowy We/Wy z jednym gniazdem złącza M12 (żeńskim) i jednym wtykiem złącza M12 (męskim), 1 m Kabel połączeniowy 4-przewodowy We/Wy z jednym gniazdem złącza M12 (żeńskim) i jednym wtykiem złącza M12 (męskim), 2 m DCN2-1 XS2H-D421-C80-A XS2H-D421-D80-A XS2H-D421-G80-A XS2W-D421-C81-A XS2W-D421-D81-A Kabel połączeniowy 4-przewodowy We/Wy z jednym gniazdem złącza M12 (żeńskim) i jednym wtykiem złącza M12 (męskim), 5 m XS2W-D421-G81-A Złącze typu Y dla 16-punktowych modułów Rozdziela 2 punkty We/Wy złącza M12 na dwa złącza M12 XS2R-D426-1 We/Wy Kabel do złącza typu Y dla 16-punktowych Rozdziela 2 punkty We/Wy złącza M12 na dwa złącza M12, 1 m XS2R-D426-C11-F modułów We/Wy Złącze M12 z wtykiem złącza M12 (męskim), do lutowania XS2G-D421 Złącze M12 z gniazdem złącza M12 (żeńskim), do lutowania XS2C-D421 Zatyczki IP67 do gniazd M12 Metalowe zatyczki na nieużywane złącza We/Wy XS2Z-12 47
