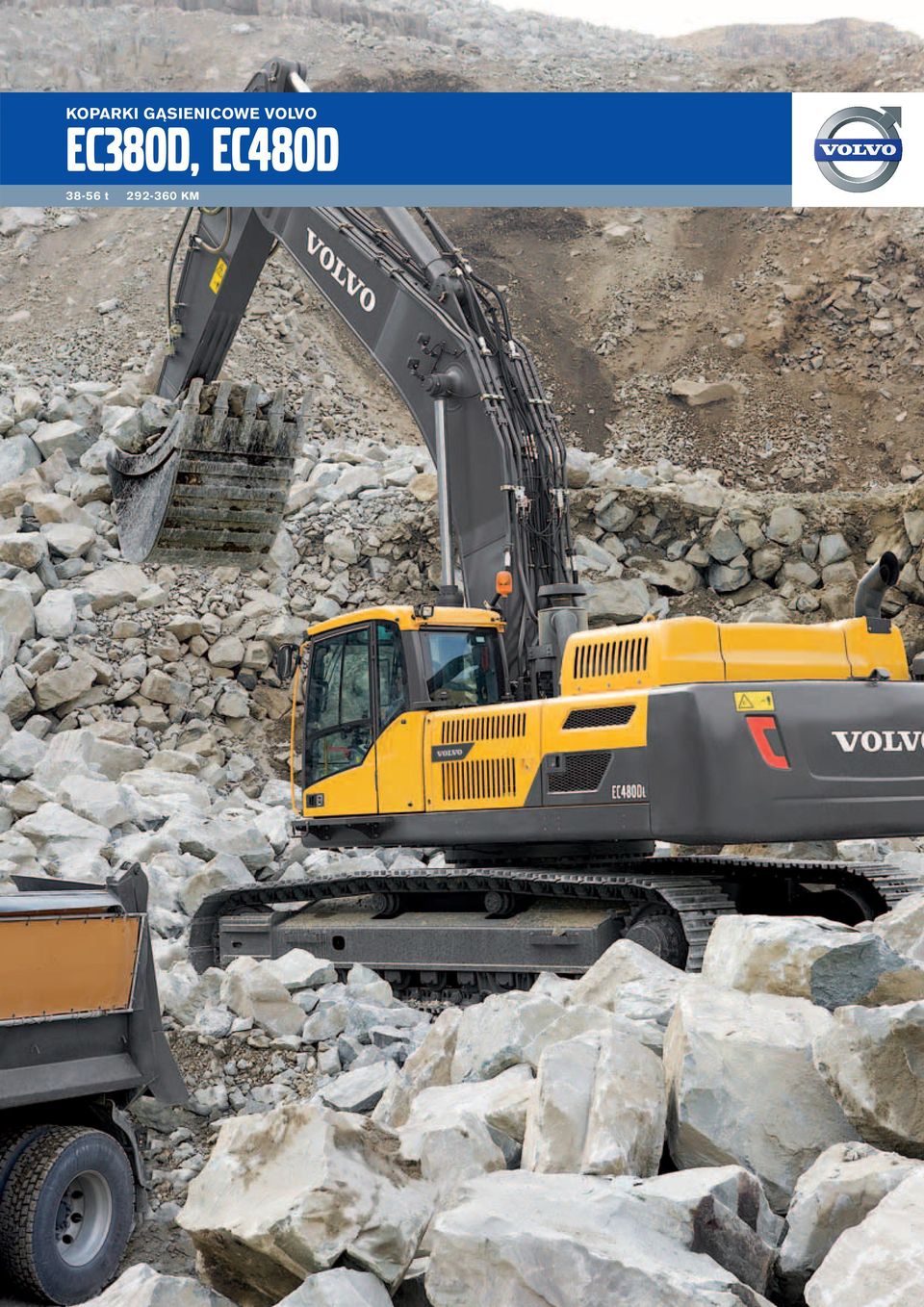

1 KOPARKI GĄSIENICOWE VOLVO ec380d, ec480d t KM

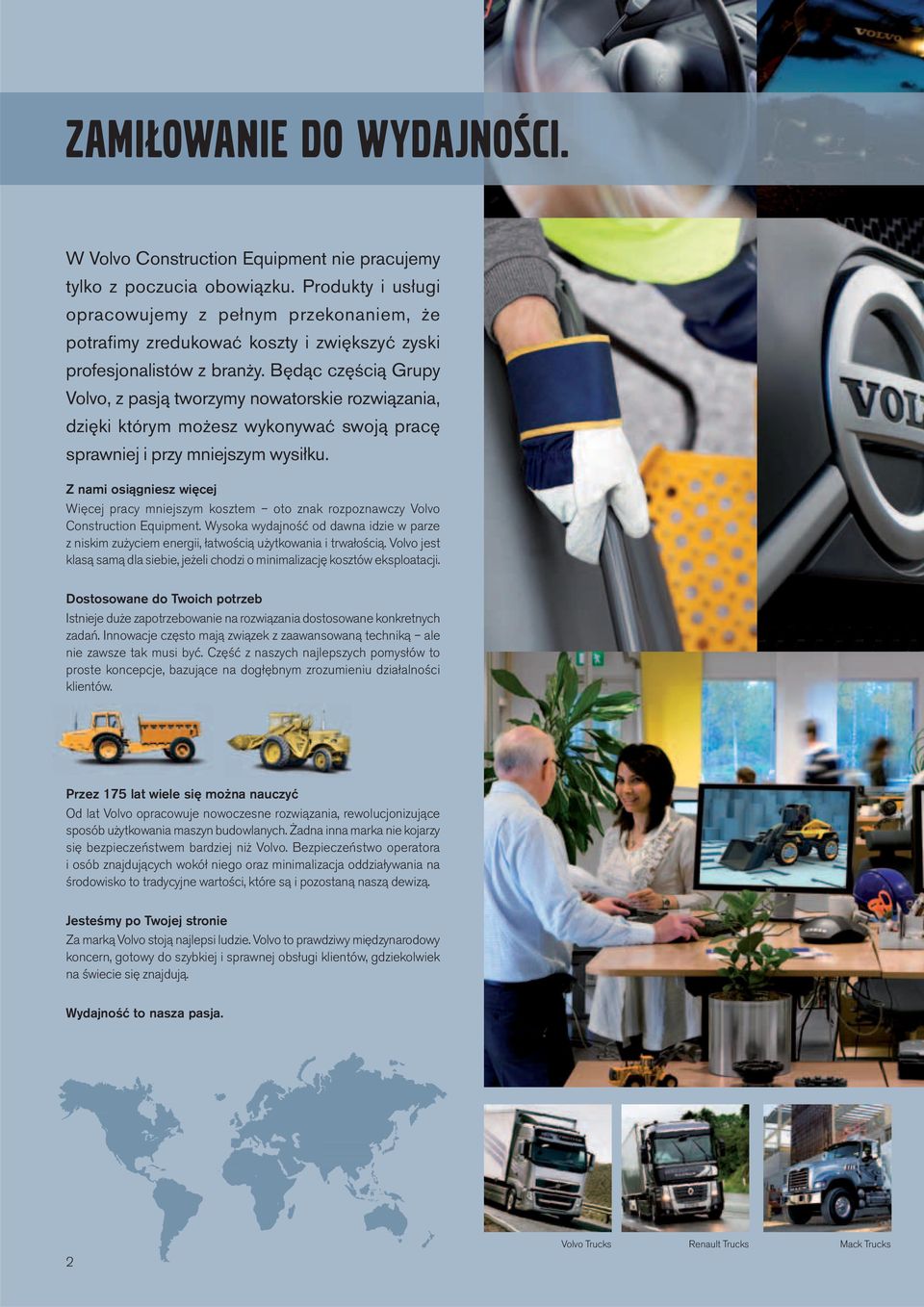

2 Zamiłowanie do wydajności. W Volvo Construction Equipment nie pracujemy tylko z poczucia obowiązku. Produkty i usługi opracowujemy z pełnym przekonaniem, że potrafimy zredukować koszty i zwiększyć zyski profesjonalistów z branży. Będąc częścią Grupy Volvo, z pasją tworzymy nowatorskie rozwiązania, dzięki którym możesz wykonywać swoją pracę sprawniej i przy mniejszym wysiłku. Z nami osiągniesz więcej Więcej pracy mniejszym kosztem oto znak rozpoznawczy Volvo Construction Equipment. Wysoka wydajność od dawna idzie w parze z niskim zużyciem energii, łatwością użytkowania i trwałością. Volvo jest klasą samą dla siebie, jeżeli chodzi o minimalizację kosztów eksploatacji. Dostosowane do Twoich potrzeb Istnieje duże zapotrzebowanie na rozwiązania dostosowane konkretnych zadań. Innowacje często mają związek z zaawansowaną techniką ale nie zawsze tak musi być. Część z naszych najlepszych pomysłów to proste koncepcje, bazujące na dogłębnym zrozumieniu działalności klientów. Przez 175 lat wiele się można nauczyć Od lat Volvo opracowuje nowoczesne rozwiązania, rewolucjonizujące sposób użytkowania maszyn budowlanych. Żadna inna marka nie kojarzy się bezpieczeństwem bardziej niż Volvo. Bezpieczeństwo operatora i osób znajdujących wokół niego oraz minimalizacja oddziaływania na środowisko to tradycyjne wartości, które są i pozostaną naszą dewizą. Jesteśmy po Twojej stronie Za marką Volvo stoją najlepsi ludzie. Volvo to prawdziwy międzynarodowy koncern, gotowy do szybkiej i sprawnej obsługi klientów, gdziekolwiek na świecie się znajdują. Wydajność to nasza pasja. 2 Volvo Trucks Renault Trucks Mack Trucks

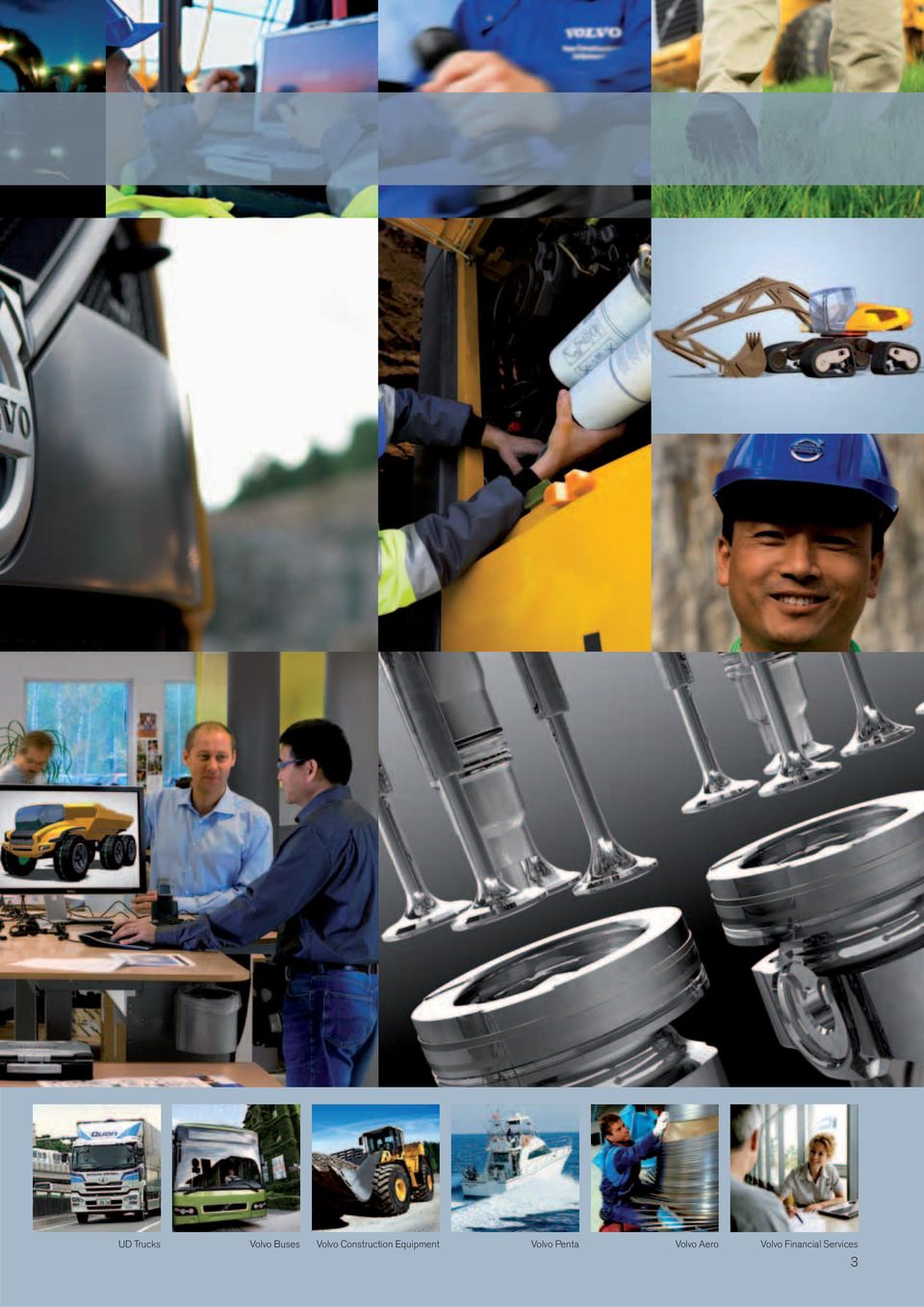

3 UD Trucks Volvo Buses Volvo Construction Equipment Volvo Penta Volvo Aero Volvo Financial Services 3

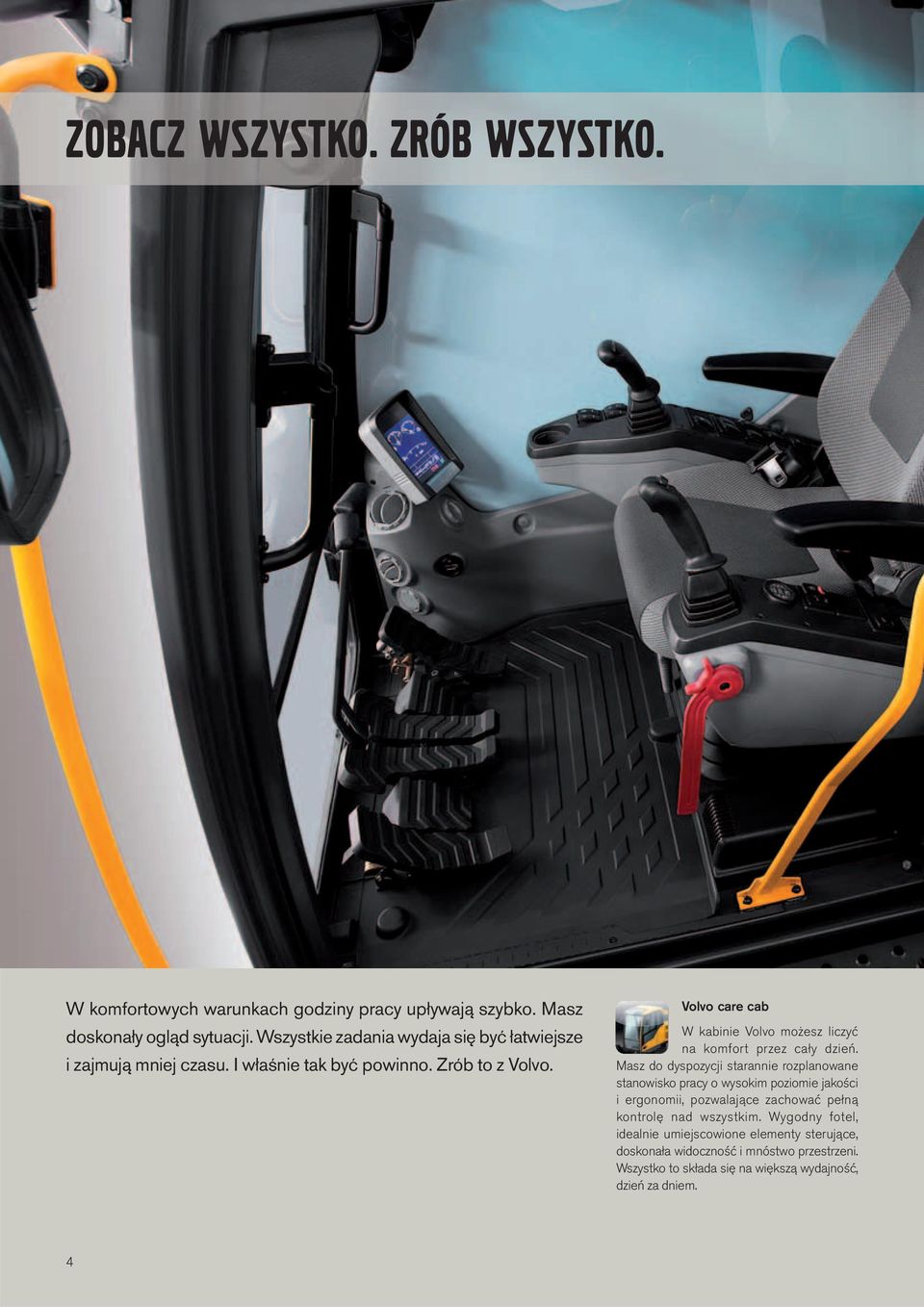

4 Zobacz wszystko. Zrób wszystko. W komfortowych warunkach godziny pracy upływają szybko. Masz doskonały ogląd sytuacji. Wszystkie zadania wydaja się być łatwiejsze i zajmują mniej czasu. I właśnie tak być powinno. Zrób to z Volvo. Volvo care cab W kabinie Volvo możesz liczyć na komfort przez cały dzień. Masz do dyspozycji starannie rozplanowane stanowisko pracy o wysokim poziomie jakości i ergonomii, pozwalające zachować pełną kontrolę nad wszystkim. Wygodny fotel, idealnie umiejscowione elementy sterujące, doskonała widoczność i mnóstwo przestrzeni. Wszystko to składa się na większą wydajność, dzień za dniem. 4

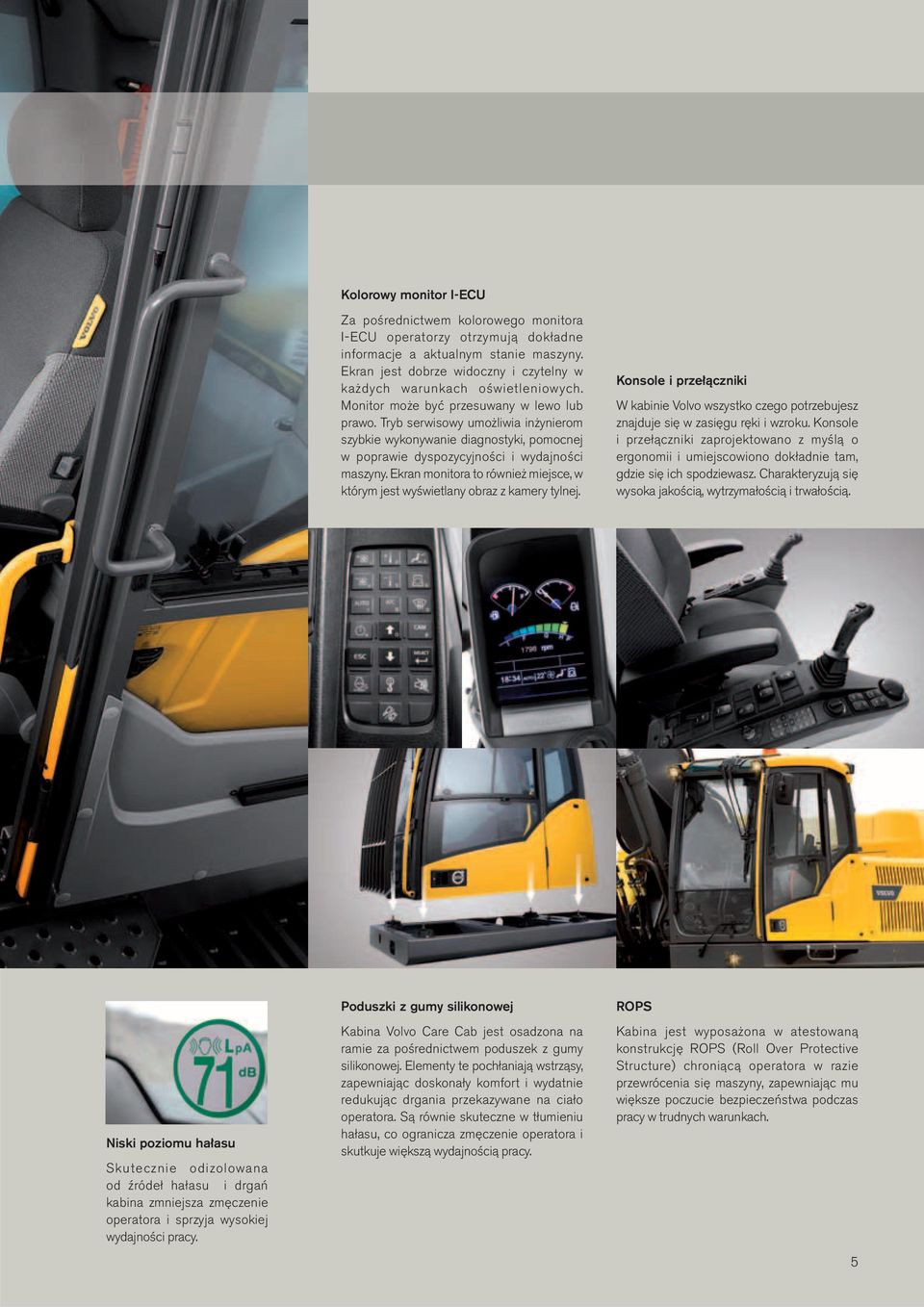

5 Kolorowy monitor I-ECU Za pośrednictwem kolorowego monitora I-ECU operatorzy otrzymują dokładne informacje a aktualnym stanie maszyny. Ekran jest dobrze widoczny i czytelny w każdych warunkach oświetleniowych. Monitor może być przesuwany w lewo lub prawo. Tryb serwisowy umożliwia inżynierom szybkie wykonywanie diagnostyki, pomocnej w poprawie dyspozycyjności i wydajności maszyny. Ekran monitora to również miejsce, w którym jest wyświetlany obraz z kamery tylnej. Konsole i przełączniki W kabinie Volvo wszystko czego potrzebujesz znajduje się w zasięgu ręki i wzroku. Konsole i przełączniki zaprojektowano z myślą o ergonomii i umiejscowiono dokładnie tam, gdzie się ich spodziewasz. Charakteryzują się wysoka jakością, wytrzymałością i trwałością. Niski poziomu hałasu Skutecznie odizolowana od źródeł hałasu i drgań kabina zmniejsza zmęczenie operatora i sprzyja wysokiej wydajności pracy. Poduszki z gumy silikonowej Kabina Volvo Care Cab jest osadzona na ramie za pośrednictwem poduszek z gumy silikonowej. Elementy te pochłaniają wstrząsy, zapewniając doskonały komfort i wydatnie redukując drgania przekazywane na ciało operatora. Są równie skuteczne w tłumieniu hałasu, co ogranicza zmęczenie operatora i skutkuje większą wydajnością pracy. ROPS Kabina jest wyposażona w atestowaną konstrukcję ROPS (Roll Over Protective Structure) chroniącą operatora w razie przewrócenia się maszyny, zapewniając mu większe poczucie bezpieczeństwa podczas pracy w trudnych warunkach. 5

6 Wspiera Cię moc Volvo. Silnik Volvo Nowy silnik Volvo, spełniający normę emisji spalin Stage IIIB, jest w pełni zgodny z aktualnie obowiązującymi standardami ochrony środowiska. W porównaniu do poprzednika, charakteryzuje się również większą cichobieżnością. Siła kopania Duża siła kopania skraca czasy trwania cykli roboczych i pozwala skutecznie urabiać twarde lub zbite materiały. Siła napędowa Większa siła napędowa pozwala rozwijać dużą prędkość i jest źródłem doskonałych właściwości jezdnych w trudnym lub górzystym terenie. Szybkość ruchów roboczych Do 15% większa szybkość opuszczania wysięgnika i dwie pompy zasilające siłownik łyżki zapewniają krótsze niż dotychczas cykle robocze i większą wydajność pracy. Położenie pływające wysięgnika Mechaniczna regulacja rozstawu gąsienic (tylko EC480D) Opcja zwiększania rozstawu gąsienic i prześwitu, o odpowiednio 150 i 196 mm, zapewnia większą stabilność i bezpieczeństwo, a także możliwość stosowania łyżek o większej pojemności. Po włączeniu funkcji położenia pływającego wysięgnik przechodzi w tryb ruchu swobodnego odwzorowującego profil podłoża bez modulacji ciśnienia w siłownikach hydraulicznych. Funkcja ta jest przydatna podczas równania/profilowania wykańczającego lub zgarniania materiału. 6

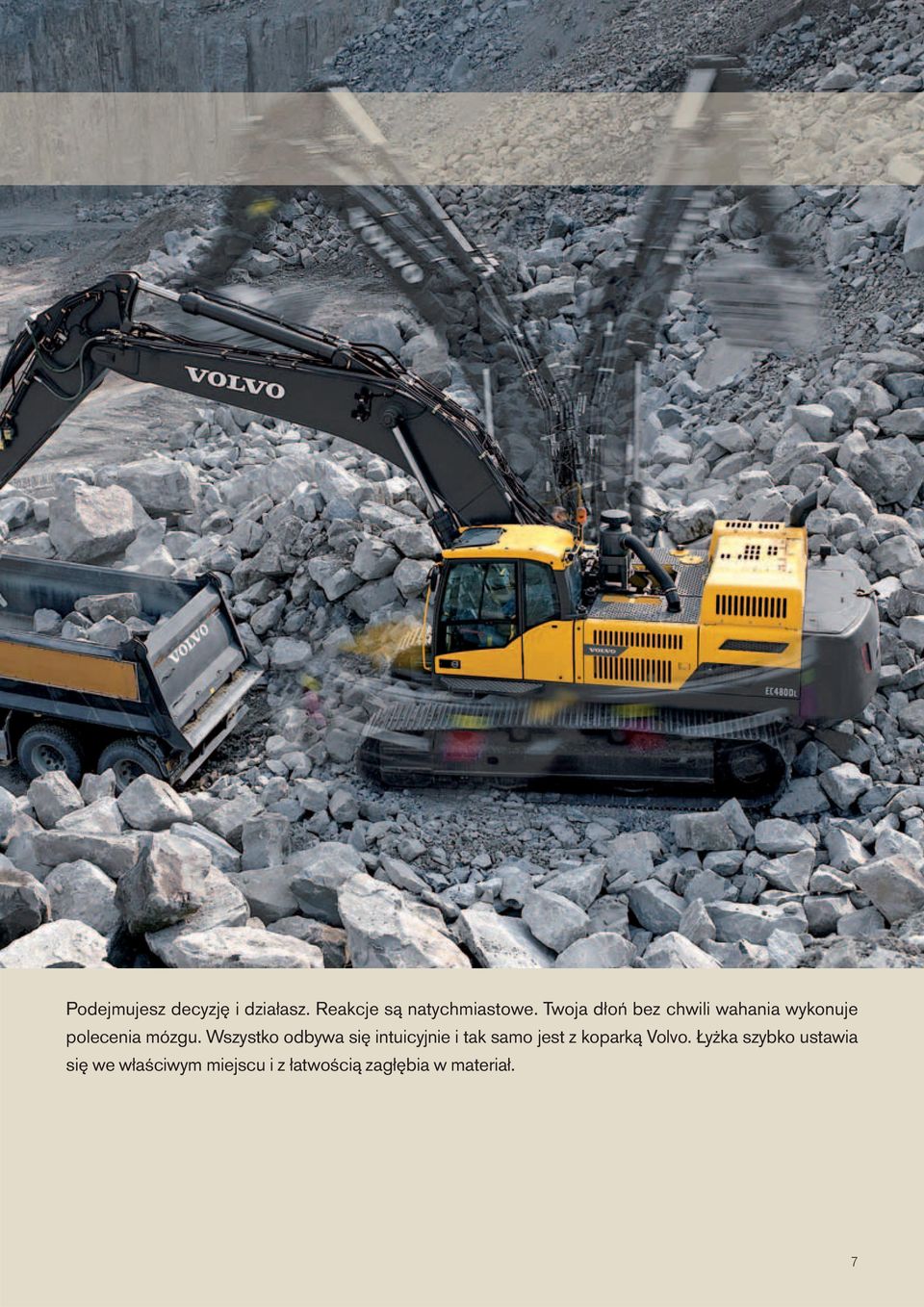

7 Podejmujesz decyzję i działasz. Reakcje są natychmiastowe. Twoja dłoń bez chwili wahania wykonuje polecenia mózgu. Wszystko odbywa się intuicyjnie i tak samo jest z koparką Volvo. Łyżka szybko ustawia się we właściwym miejscu i z łatwością zagłębia w materiał. 7

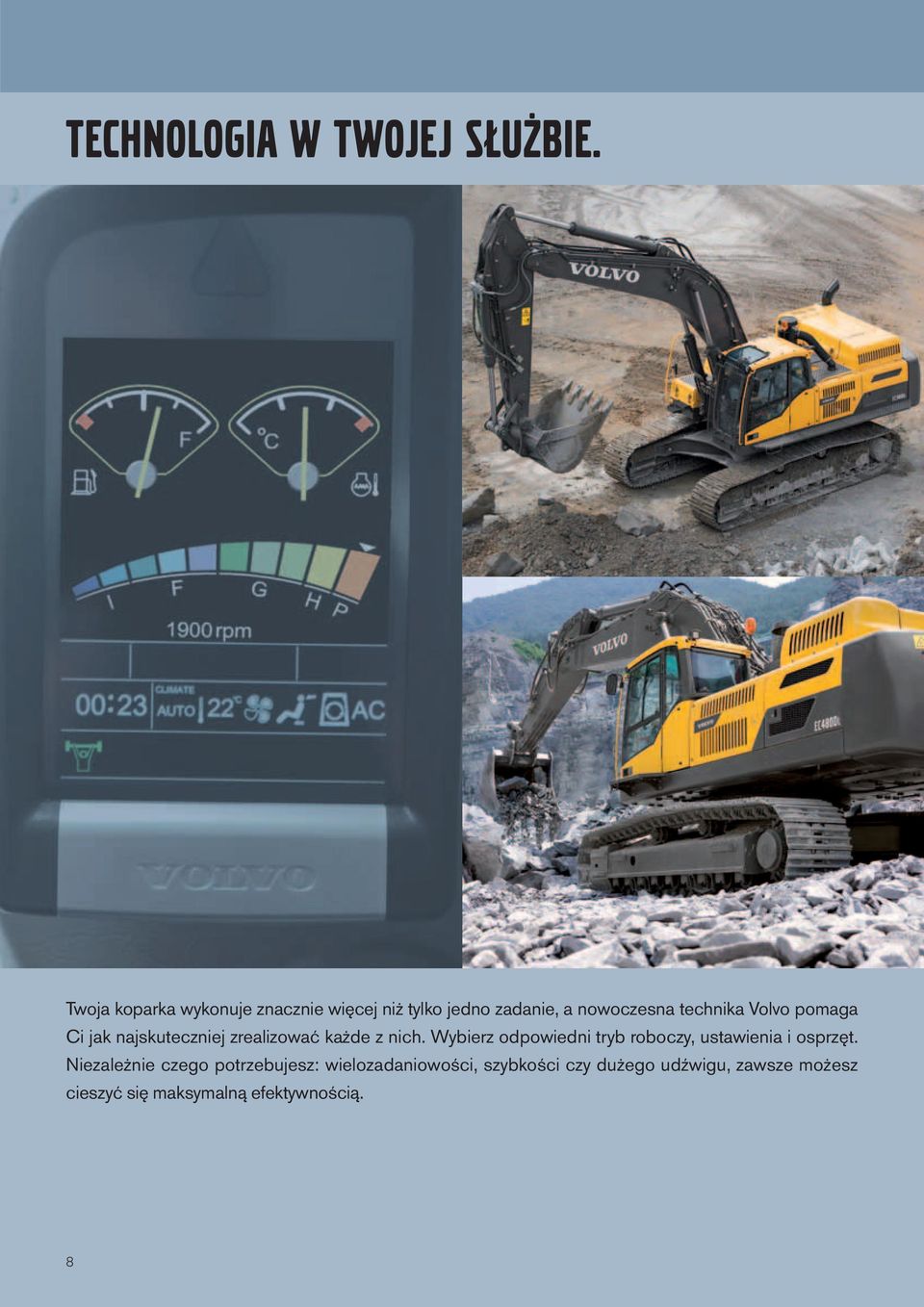

8 Technologia w Twojej służbie. Twoja koparka wykonuje znacznie więcej niż tylko jedno zadanie, a nowoczesna technika Volvo pomaga Ci jak najskuteczniej zrealizować każde z nich. Wybierz odpowiedni tryb roboczy, ustawienia i osprzęt. Niezależnie czego potrzebujesz: wielozadaniowości, szybkości czy dużego udźwigu, zawsze możesz cieszyć się maksymalną efektywnością. 8

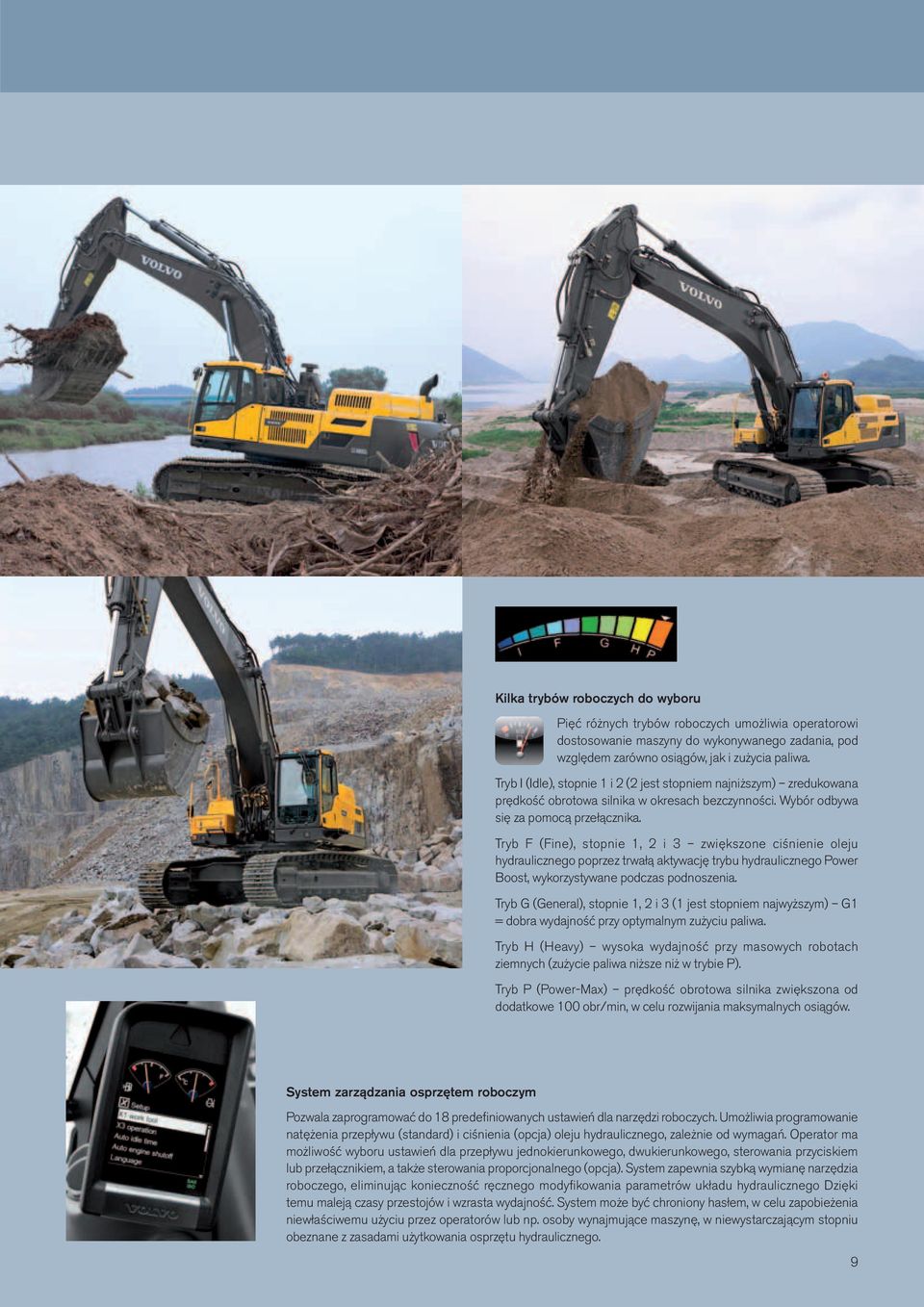

9 Kilka trybów roboczych do wyboru Pięć różnych trybów roboczych umożliwia operatorowi dostosowanie maszyny do wykonywanego zadania, pod względem zarówno osiągów, jak i zużycia paliwa. Tryb I (Idle), stopnie 1 i 2 (2 jest stopniem najniższym) zredukowana prędkość obrotowa silnika w okresach bezczynności. Wybór odbywa się za pomocą przełącznika. Tryb F (Fine), stopnie 1, 2 i 3 zwiększone ciśnienie oleju hydraulicznego poprzez trwałą aktywację trybu hydraulicznego Power Boost, wykorzystywane podczas podnoszenia. Tryb G (General), stopnie 1, 2 i 3 (1 jest stopniem najwyższym) G1 = dobra wydajność przy optymalnym zużyciu paliwa. Tryb H (Heavy) wysoka wydajność przy masowych robotach ziemnych (zużycie paliwa niższe niż w trybie P). Tryb P (Power-Max) prędkość obrotowa silnika zwiększona od dodatkowe 100 obr/min, w celu rozwijania maksymalnych osiągów. System zarządzania osprzętem roboczym Pozwala zaprogramować do 18 predefiniowanych ustawień dla narzędzi roboczych. Umożliwia programowanie natężenia przepływu (standard) i ciśnienia (opcja) oleju hydraulicznego, zależnie od wymagań. Operator ma możliwość wyboru ustawień dla przepływu jednokierunkowego, dwukierunkowego, sterowania przyciskiem lub przełącznikiem, a także sterowania proporcjonalnego (opcja). System zapewnia szybką wymianę narzędzia roboczego, eliminując konieczność ręcznego modyfikowania parametrów układu hydraulicznego Dzięki temu maleją czasy przestojów i wzrasta wydajność. System może być chroniony hasłem, w celu zapobieżenia niewłaściwemu użyciu przez operatorów lub np. osoby wynajmujące maszynę, w niewystarczającym stopniu obeznane z zasadami użytkowania osprzętu hydraulicznego. 9

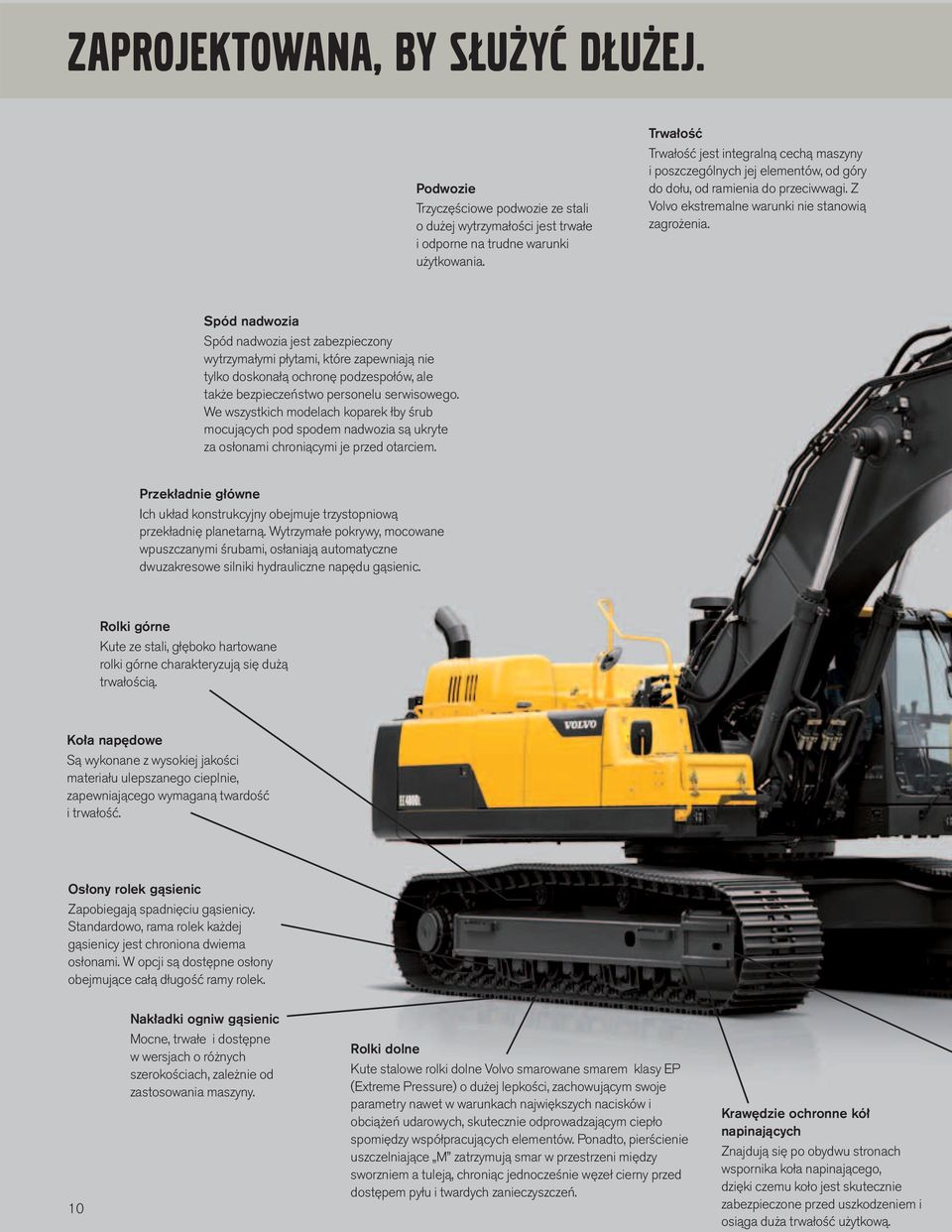

10 Zaprojektowana, by służyć dłużej. Podwozie Trzyczęściowe podwozie ze stali o dużej wytrzymałości jest trwałe i odporne na trudne warunki użytkowania. Trwałość Trwałość jest integralną cechą maszyny i poszczególnych jej elementów, od góry do dołu, od ramienia do przeciwwagi. Z Volvo ekstremalne warunki nie stanowią zagrożenia. Spód nadwozia Spód nadwozia jest zabezpieczony wytrzymałymi płytami, które zapewniają nie tylko doskonałą ochronę podzespołów, ale także bezpieczeństwo personelu serwisowego. We wszystkich modelach koparek łby śrub mocujących pod spodem nadwozia są ukryte za osłonami chroniącymi je przed otarciem. Przekładnie główne Ich układ konstrukcyjny obejmuje trzystopniową przekładnię planetarną. Wytrzymałe pokrywy, mocowane wpuszczanymi śrubami, osłaniają automatyczne dwuzakresowe silniki hydrauliczne napędu gąsienic. Rolki górne Kute ze stali, głęboko hartowane rolki górne charakteryzują się dużą trwałością. Koła napędowe Są wykonane z wysokiej jakości materiału ulepszanego cieplnie, zapewniającego wymaganą twardość i trwałość. Osłony rolek gąsienic Zapobiegają spadnięciu gąsienicy. Standardowo, rama rolek każdej gąsienicy jest chroniona dwiema osłonami. W opcji są dostępne osłony obejmujące całą długość ramy rolek. Nakładki ogniw gąsienic Mocne, trwałe i dostępne w wersjach o różnych szerokościach, zależnie od zastosowania maszyny. 10 Rolki dolne Kute stalowe rolki dolne Volvo smarowane smarem klasy EP (Extreme Pressure) o dużej lepkości, zachowującym swoje parametry nawet w warunkach największych nacisków i obciążeń udarowych, skutecznie odprowadzającym ciepło spomiędzy współpracujących elementów. Ponadto, pierścienie uszczelniające M zatrzymują smar w przestrzeni między sworzniem a tuleją, chroniąc jednocześnie węzeł cierny przed dostępem pyłu i twardych zanieczyszczeń. Krawędzie ochronne kół napinających Znajdują się po obydwu stronach wspornika koła napinającego, dzięki czemu koło jest skutecznie zabezpieczone przed uszkodzeniem i osiąga duża trwałość użytkową.

11 Wysięgnik wzmocniony (HD) Oferowane w wyposażeniu standardowym wysięgniki HD mają wyjątkowo mocną konstrukcję, przystosowaną do pracy z twardymi materiałami, np. pokruszoną skałą. Ramię wzmocnione (HD) Ramiona ze stali o dużej wytrzymałości posiadają solidne spawy. W najbardziej obciążonych miejscach zastosowano elementy odlewane. Przeguby uformowano z odkuwek. Krawędzie ścieralne ramienia Po wewnętrznej stronie ramienia przyspawano długie krawędzie ścieralne, zapewniające dodatkową ochronę i zwiększające trwałość. Wzmocniony łącznik zawieszenia łyżki Z myślą i ciężkich warunkach roboczych, w konstrukcji łącznika zintegrowano drążek usztywniający. Koła napinające Wytrzymałe, hartowane, o dużej średnicy. Łańcuchy ogniw gąsienic Ogniwa gąsienic Volvo przechodzą wieloetapową obróbkę: hartowanie głębokie, ulepszanie cieplne, hartowanie indukcyjne, ponowne ulepszanie cieplne i wreszcie obróbka mechaniczna. Sworznie i tuleje ogniw gąsienic są smarowane smarem litowym (z dodatkiem molibdenu) i trwale uszczelnione, dzięki czemu są niezawodne i bezobsługowe. 11

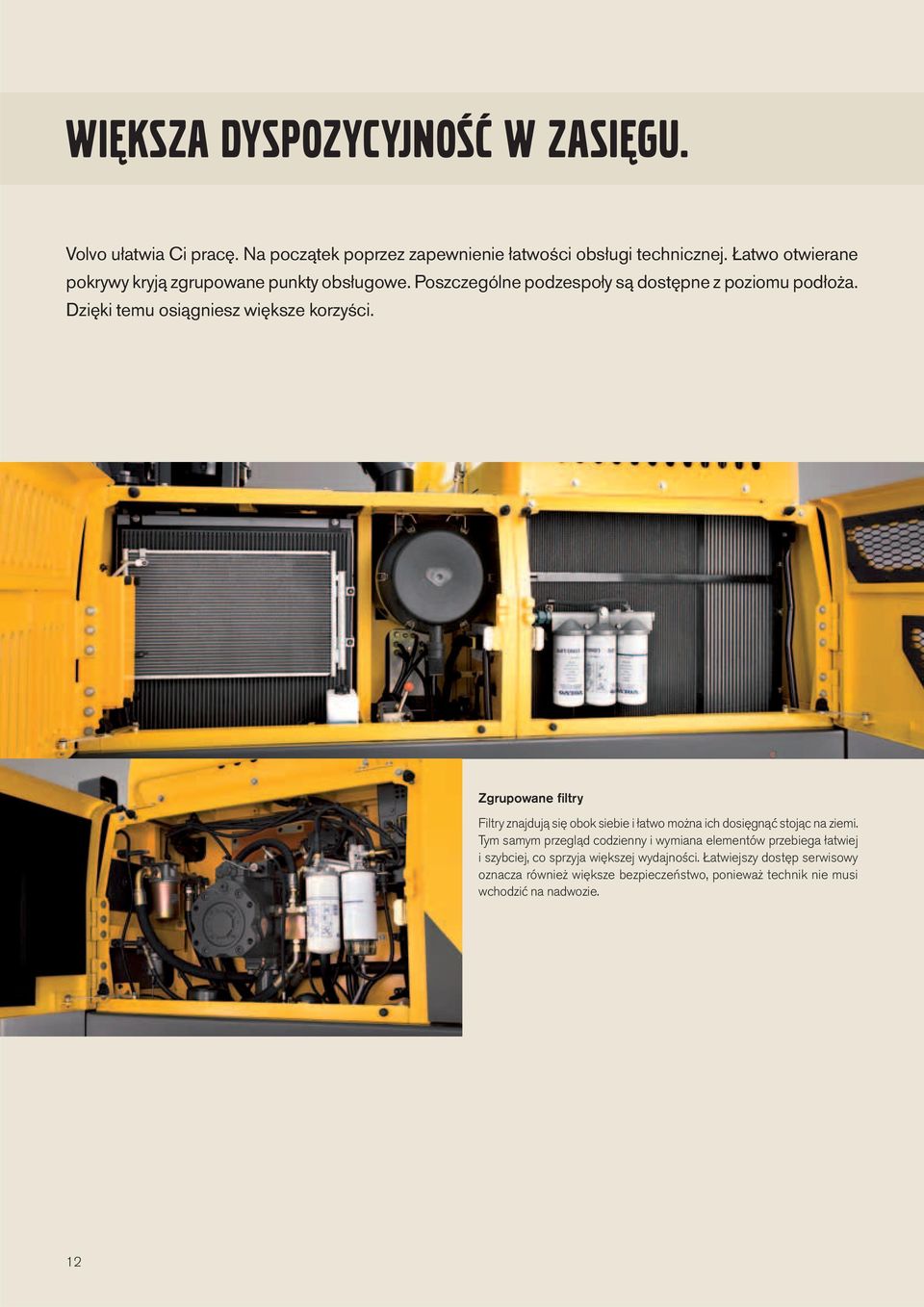

12 Większa dyspozycyjność w zasięgu. Volvo ułatwia Ci pracę. Na początek poprzez zapewnienie łatwości obsługi technicznej. Łatwo otwierane pokrywy kryją zgrupowane punkty obsługowe. Poszczególne podzespoły są dostępne z poziomu podłoża. Dzięki temu osiągniesz większe korzyści. Zgrupowane filtry Filtry znajdują się obok siebie i łatwo można ich dosięgnąć stojąc na ziemi. Tym samym przegląd codzienny i wymiana elementów przebiega łatwiej i szybciej, co sprzyja większej wydajności. Łatwiejszy dostęp serwisowy oznacza również większe bezpieczeństwo, ponieważ technik nie musi wchodzić na nadwozie. 12

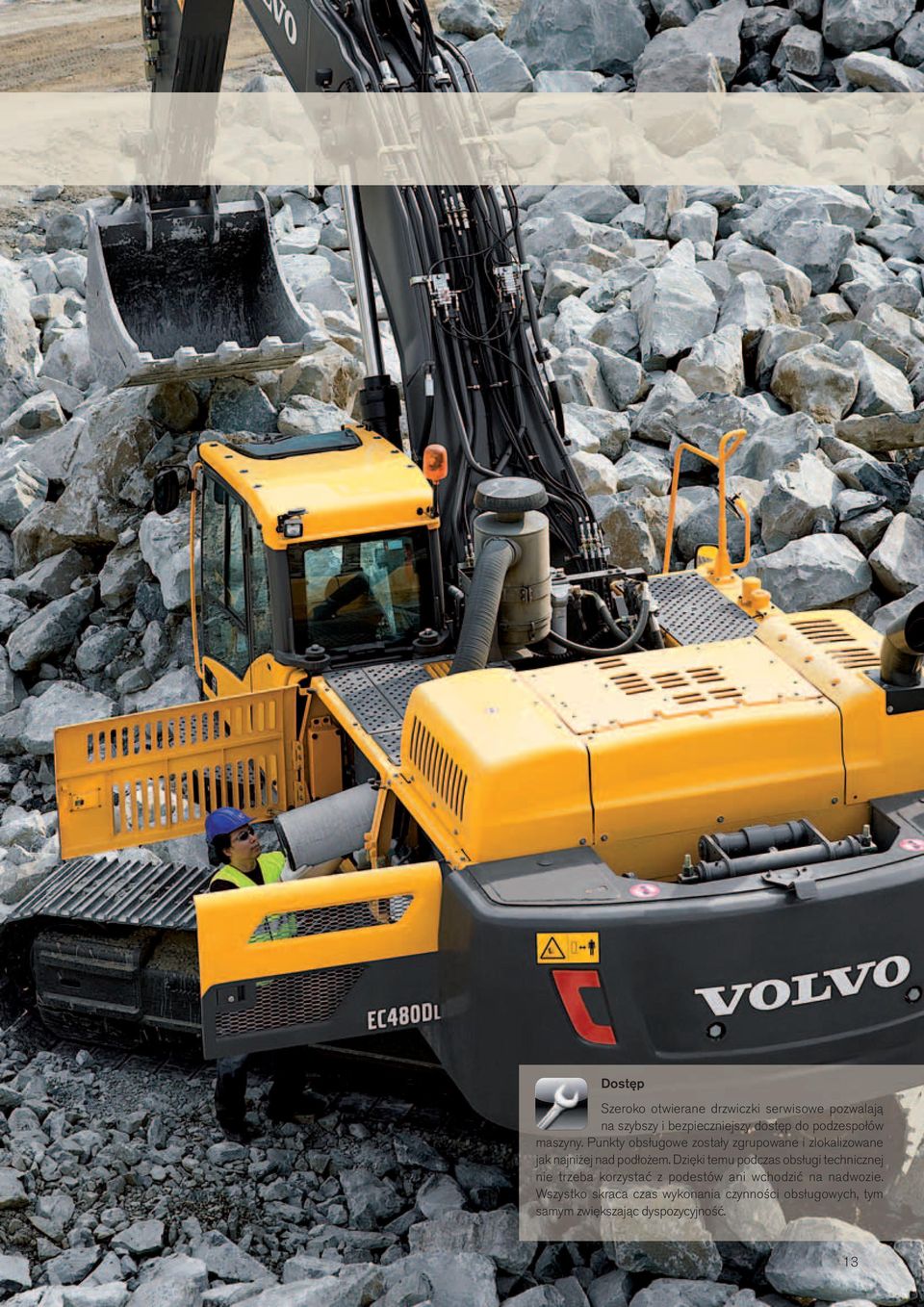

13 Dostęp Szeroko otwierane drzwiczki serwisowe pozwalają na szybszy i bezpieczniejszy dostęp do podzespołów maszyny. Punkty obsługowe zostały zgrupowane i zlokalizowane jak najniżej nad podłożem. Dzięki temu podczas obsługi technicznej nie trzeba korzystać z podestów ani wchodzić na nadwozie. Wszystko skraca czas wykonania czynności obsługowych, tym samym zwiększając dyspozycyjność. 13

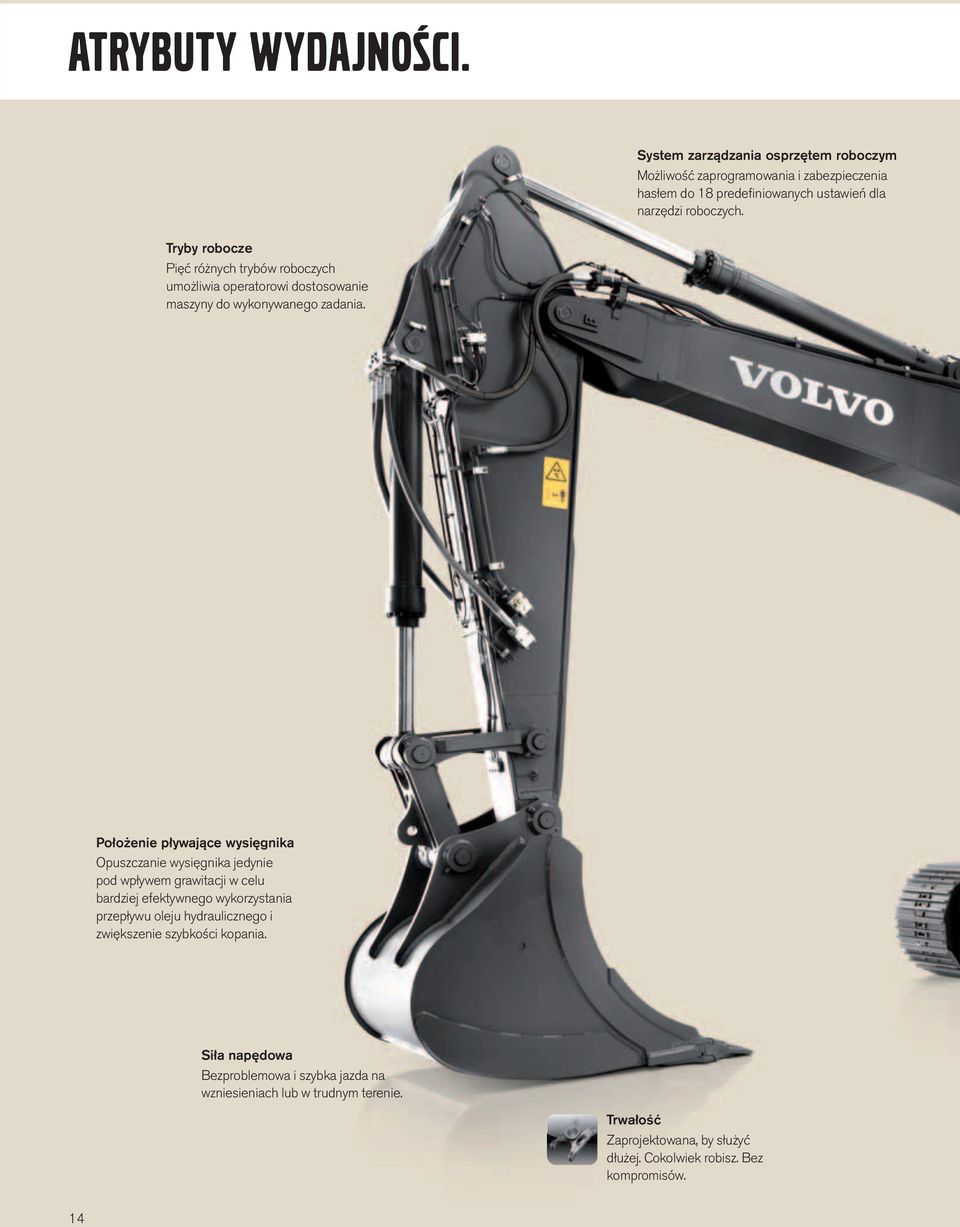

14 Atrybuty wydajności. System zarządzania osprzętem roboczym Możliwość zaprogramowania i zabezpieczenia hasłem do 18 predefiniowanych ustawień dla narzędzi roboczych. Tryby robocze Pięć różnych trybów roboczych umożliwia operatorowi dostosowanie maszyny do wykonywanego zadania. Położenie pływające wysięgnika Opuszczanie wysięgnika jedynie pod wpływem grawitacji w celu bardziej efektywnego wykorzystania przepływu oleju hydraulicznego i zwiększenie szybkości kopania. Siła napędowa Bezproblemowa i szybka jazda na wzniesieniach lub w trudnym terenie. Trwałość Zaprojektowana, by służyć dłużej. Cokolwiek robisz. Bez kompromisów. 14

15 Kabina Care Cab Przestronna kabina Volvo oferuje wszystko: doskonałą widoczność, ergonomię, komfort i perfekcyjnie rozmieszczone elementy sterujące. Konstrukcja ROPS Większe bezpieczeństwo i pewność operatora podczas pracy. Technika Inteligentne rozwiązania, pomocne przy wykonywaniu różnorodnych zadań: trudnych i łatwych, i duży wybór narzędzi roboczych. Moc Volvo Niezawodna moc, duży moment obrotowy, dostępny przy niskich prędkościach obrotowych, a jednocześnie niski poziom zużycia paliwa, emisji spalin i hałasu. Łatwość obsługi technicznej Szybka, łatwa obsługa techniczna, dzięki zgrupowanym punktom obsługowym, dostępnym z poziomu podłoża. 15

16 NAJWYŻSZA WYDAJNOŚĆ ZASŁUGUJE NA WSPARCIE. Dzień, w którym otrzymujesz nową koparkę Volvo to dopiero początek Twojej współpracy z Volvo. Od obsługi serwisowej do systemu telematycznego CareTrack Volvo ma wysokiej klasy, kompleksową ofertę posprzedażną, dzięki której możesz nieprzerwanie czerpać dodatkowe korzyści ze swojej działalności. Twoje maszyny zostały zaprojektowane i wyprodukowane przez Volvo, więc to my wiemy najlepiej, jak utrzymać je w idealnym stanie. Ekspertami od Twojej maszyny są przeszkoleni mechanicy Volvo. Nasi mechanicy używają najnowocześniejszych przyrządów i technik diagnostycznych i stosują wyłącznie Oryginalne Części Volvo wszystko po to, by zapewnić Ci najwyższą jakość i poziom obsługi. Skontaktuj się z dealerem Volvo, by porozmawiać o najlepszym harmonogramie obsługi technicznej, precyzyjnie dostosowanym do Twoich potrzeb i specyfiki Twojej działalności. Najnowocześniejsze maszyny wymagają najnowocześniejszej obsługi. Dealer Volvo oferuje szeroki wachlarz usług, opracowanych z myślą o maksymalizacji dyspozycyjności, wydajności i wartości maszyny przy odsprzedaży. Oferta dealera Volvo obejmuje m.in.: Harmonogramy serwisowe: od rutynowych kontroli stopnia zużycia do kompleksowych kontraktów serwisowych. Analizę i diagnostykę, pozwalającą lepiej zrozumieć różne aspekty użytkowania maszyny, wskazującą potencjalne problemy techniczne oraz identyfikującą obszary wymagający poprawy. Szkolenia Eco Operator, które mogą pomóc Twoim operatorom pracować bezpieczniej, wydajniej i oszczędniej. 16

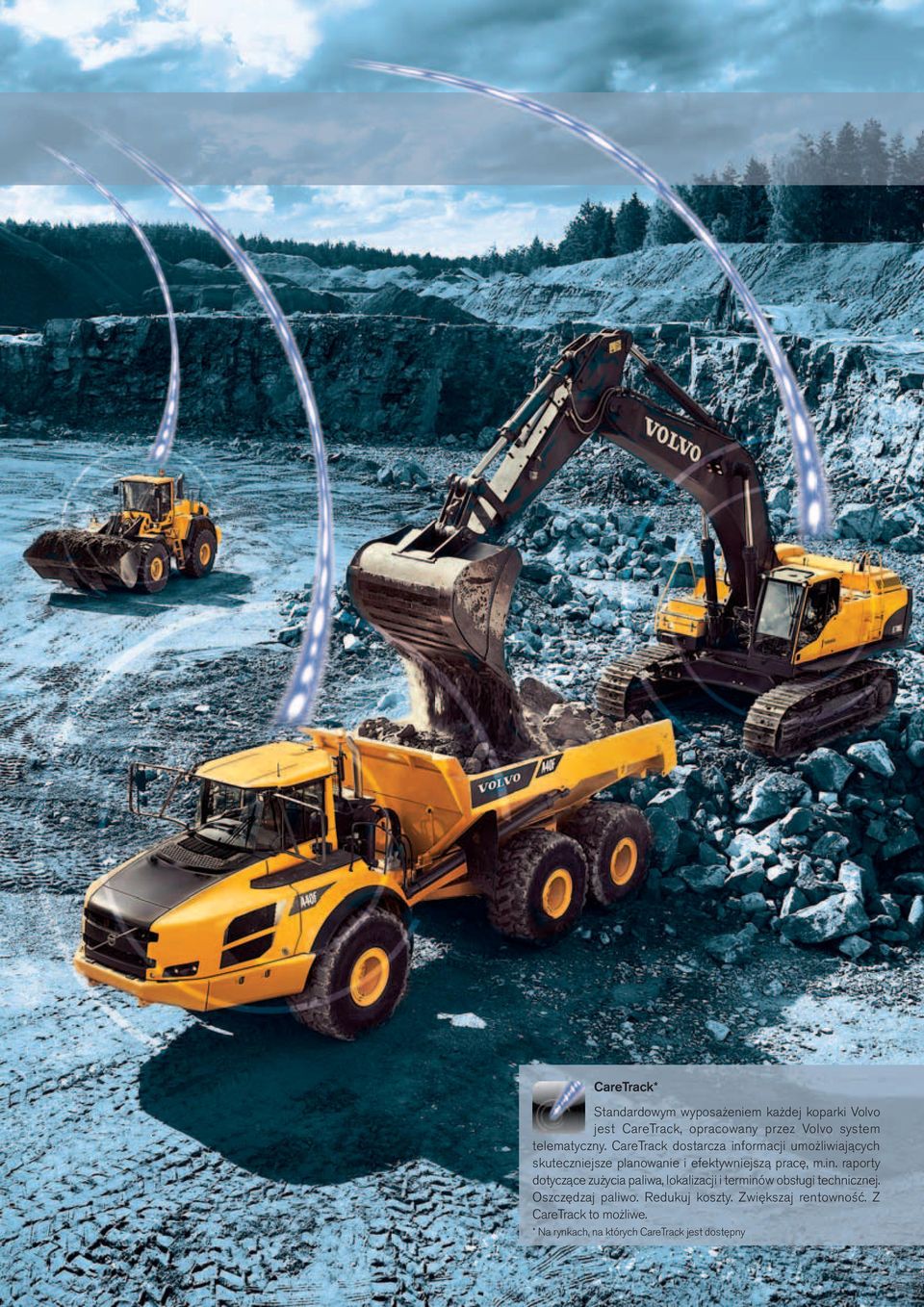

17 CareTrack* Standardowym wyposażeniem każdej koparki Volvo jest CareTrack, opracowany przez Volvo system telematyczny. CareTrack dostarcza informacji umożliwiających skuteczniejsze planowanie i efektywniejszą pracę, m.in. raporty dotyczące zużycia paliwa, lokalizacji i terminów obsługi technicznej. Oszczędzaj paliwo. Redukuj koszty. Zwiększaj rentowność. Z CareTrack to możliwe. * Na rynkach, na których CareTrack jest dostępny

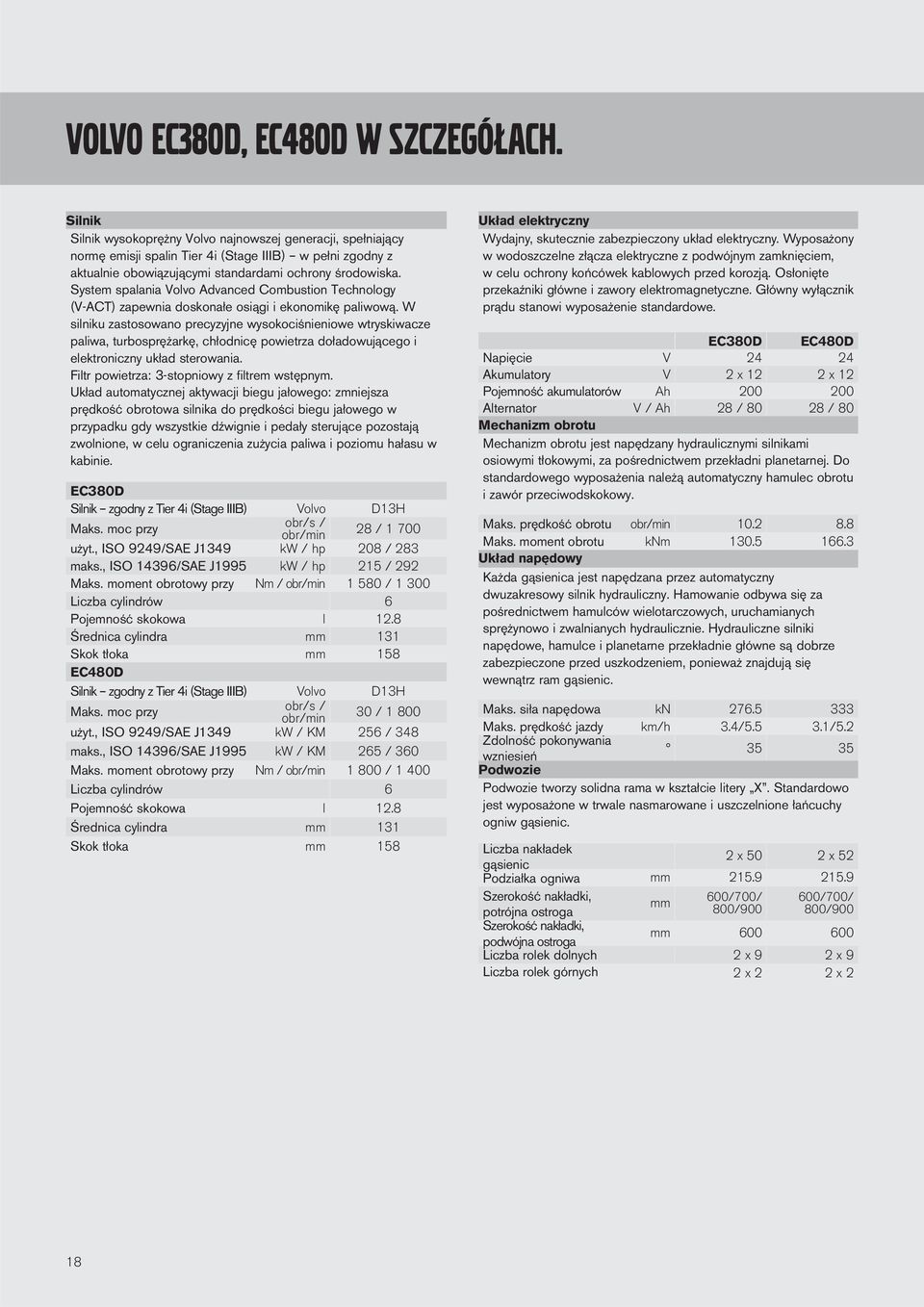

18 Volvo EC380D, EC480D W SZCZEGÓŁACH. Silnik Silnik wysokoprężny Volvo najnowszej generacji, spełniający normę emisji spalin Tier 4i (Stage IIIB) w pełni zgodny z aktualnie obowiązującymi standardami ochrony środowiska. System spalania Volvo Advanced Combustion Technology (V-ACT) zapewnia doskonałe osiągi i ekonomikę paliwową. W silniku zastosowano precyzyjne wysokociśnieniowe wtryskiwacze paliwa, turbosprężarkę, chłodnicę powietrza doładowującego i elektroniczny układ sterowania. Filtr powietrza: 3-stopniowy z filtrem wstępnym. Układ automatycznej aktywacji biegu jałowego: zmniejsza prędkość obrotowa silnika do prędkości biegu jałowego w przypadku gdy wszystkie dźwignie i pedały sterujące pozostają zwolnione, w celu ograniczenia zużycia paliwa i poziomu hałasu w kabinie. EC380D Silnik zgodny z Tier 4i (Stage IIIB) Volvo D13H Maks. moc przy obr/s / obr/min 28 / użyt., ISO 9249/SAE J1349 kw / hp 208 / 283 maks., ISO 14396/SAE J1995 kw / hp 215 / 292 Maks. moment obrotowy przy Nm / obr/min / Liczba cylindrów 6 Pojemność skokowa l 12.8 Średnica cylindra mm 131 Skok tłoka mm 158 EC480D Silnik zgodny z Tier 4i (Stage IIIB) Volvo D13H Maks. moc przy obr/s / obr/min 30 / użyt., ISO 9249/SAE J1349 kw / KM 256 / 348 maks., ISO 14396/SAE J1995 kw / KM 265 / 360 Maks. moment obrotowy przy Nm / obr/min / Liczba cylindrów 6 Pojemność skokowa l 12.8 Średnica cylindra mm 131 Skok tłoka mm 158 Układ elektryczny Wydajny, skutecznie zabezpieczony układ elektryczny. Wyposażony w wodoszczelne złącza elektryczne z podwójnym zamknięciem, w celu ochrony końcówek kablowych przed korozją. Osłonięte przekaźniki główne i zawory elektromagnetyczne. Główny wyłącznik prądu stanowi wyposażenie standardowe. EC380D EC480D Napięcie V Akumulatory V 2 x 12 2 x 12 Pojemność akumulatorów Ah Alternator V / Ah 28 / / 80 Mechanizm obrotu Mechanizm obrotu jest napędzany hydraulicznymi silnikami osiowymi tłokowymi, za pośrednictwem przekładni planetarnej. Do standardowego wyposażenia należą automatyczny hamulec obrotu i zawór przeciwodskokowy. Maks. prędkość obrotu obr/min Maks. moment obrotu knm Układ napędowy Każda gąsienica jest napędzana przez automatyczny dwuzakresowy silnik hydrauliczny. Hamowanie odbywa się za pośrednictwem hamulców wielotarczowych, uruchamianych sprężynowo i zwalnianych hydraulicznie. Hydrauliczne silniki napędowe, hamulce i planetarne przekładnie główne są dobrze zabezpieczone przed uszkodzeniem, ponieważ znajdują się wewnątrz ram gąsienic. Maks. siła napędowa kn Maks. prędkość jazdy km/h 3.4/ /5.2 Zdolność pokonywania wzniesień Podwozie Podwozie tworzy solidna rama w kształcie litery X. Standardowo jest wyposażone w trwale nasmarowane i uszczelnione łańcuchy ogniw gąsienic. Liczba nakładek 2 x 50 2 x 52 gąsienic Podziałka ogniwa mm Szerokość nakładki, 600/700/ 600/700/ mm potrójna ostroga 800/ /900 Szerokość nakładki, podwójna ostroga mm Liczba rolek dolnych 2 x 9 2 x 9 Liczba rolek górnych 2 x 2 2 x 2 18

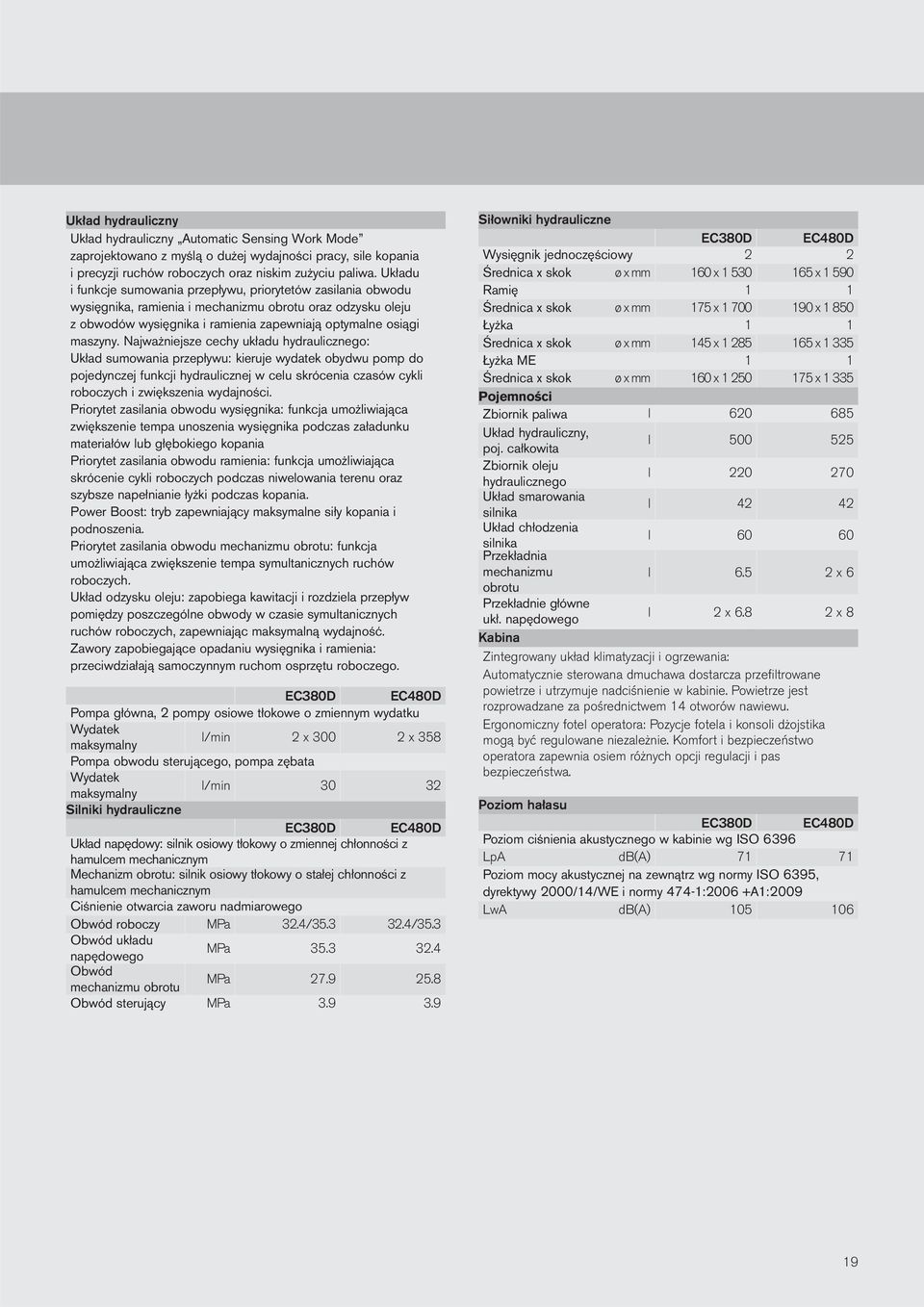

19 Układ hydrauliczny Układ hydrauliczny Automatic Sensing Work Mode zaprojektowano z myślą o dużej wydajności pracy, sile kopania i precyzji ruchów roboczych oraz niskim zużyciu paliwa. Układu i funkcje sumowania przepływu, priorytetów zasilania obwodu wysięgnika, ramienia i mechanizmu obrotu oraz odzysku oleju z obwodów wysięgnika i ramienia zapewniają optymalne osiągi maszyny. Najważniejsze cechy układu hydraulicznego: Układ sumowania przepływu: kieruje wydatek obydwu pomp do pojedynczej funkcji hydraulicznej w celu skrócenia czasów cykli roboczych i zwiększenia wydajności. Priorytet zasilania obwodu wysięgnika: funkcja umożliwiająca zwiększenie tempa unoszenia wysięgnika podczas załadunku materiałów lub głębokiego kopania Priorytet zasilania obwodu ramienia: funkcja umożliwiająca skrócenie cykli roboczych podczas niwelowania terenu oraz szybsze napełnianie łyżki podczas kopania. Power Boost: tryb zapewniający maksymalne siły kopania i podnoszenia. Priorytet zasilania obwodu mechanizmu obrotu: funkcja umożliwiająca zwiększenie tempa symultanicznych ruchów roboczych. Układ odzysku oleju: zapobiega kawitacji i rozdziela przepływ pomiędzy poszczególne obwody w czasie symultanicznych ruchów roboczych, zapewniając maksymalną wydajność. Zawory zapobiegające opadaniu wysięgnika i ramienia: przeciwdziałają samoczynnym ruchom osprzętu roboczego. EC380D EC480D Pompa główna, 2 pompy osiowe tłokowe o zmiennym wydatku Wydatek maksymalny l/min 2 x x 358 Pompa obwodu sterującego, pompa zębata Wydatek maksymalny l/min Silniki hydrauliczne EC380D EC480D Układ napędowy: silnik osiowy tłokowy o zmiennej chłonności z hamulcem mechanicznym Mechanizm obrotu: silnik osiowy tłokowy o stałej chłonności z hamulcem mechanicznym Ciśnienie otwarcia zaworu nadmiarowego Obwód roboczy MPa 32.4/ /35.3 Obwód układu napędowego MPa Obwód mechanizmu obrotu MPa Obwód sterujący MPa Siłowniki hydrauliczne EC380D EC480D Wysięgnik jednoczęściowy 2 2 Średnica x skok ø x mm 160 x x Ramię 1 1 Średnica x skok ø x mm 175 x x Łyżka 1 1 Średnica x skok ø x mm 145 x x Łyżka ME 1 1 Średnica x skok ø x mm 160 x x Pojemności Zbiornik paliwa l Układ hydrauliczny, poj. całkowita l Zbiornik oleju hydraulicznego l Układ smarowania silnika l Układ chłodzenia l silnika Przekładnia mechanizmu l x 6 obrotu Przekładnie główne ukł. napędowego l 2 x x 8 Kabina Zintegrowany układ klimatyzacji i ogrzewania: Automatycznie sterowana dmuchawa dostarcza przefiltrowane powietrze i utrzymuje nadciśnienie w kabinie. Powietrze jest rozprowadzane za pośrednictwem 14 otworów nawiewu. Ergonomiczny fotel operatora: Pozycje fotela i konsoli dżojstika mogą być regulowane niezależnie. Komfort i bezpieczeństwo operatora zapewnia osiem różnych opcji regulacji i pas bezpieczeństwa. Poziom hałasu EC380D EC480D Poziom ciśnienia akustycznego w kabinie wg ISO 6396 LpA db(a) Poziom mocy akustycznej na zewnątrz wg normy ISO 6395, dyrektywy 2000/14/WE i normy 474-1:2006 +A1:2009 LwA db(a)

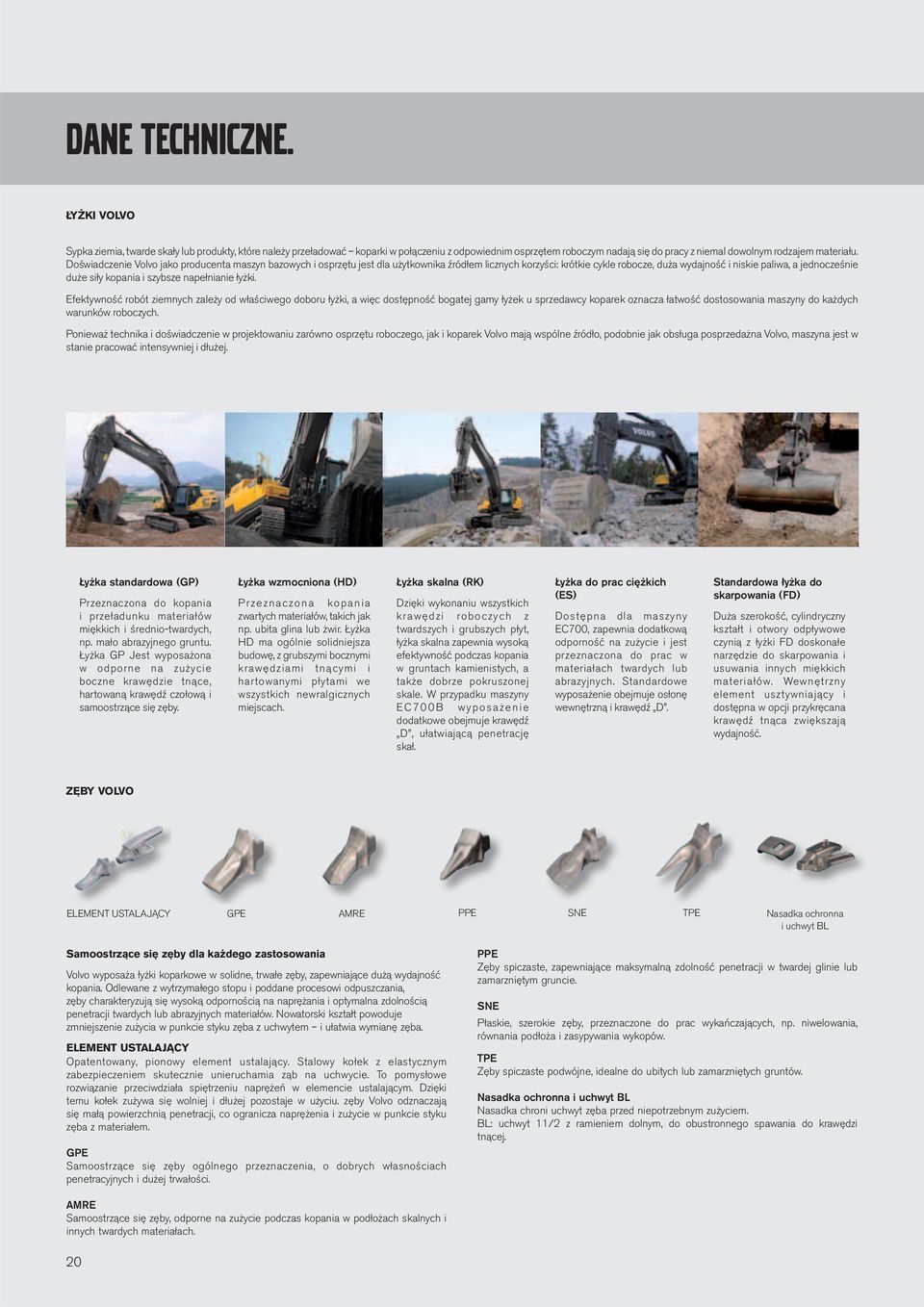

20 DANE TECHNICZNE. ŁYŻKI VOLVO Sypka ziemia, twarde skały lub produkty, które należy przeładować koparki w połączeniu z odpowiednim osprzętem roboczym nadają się do pracy z niemal dowolnym rodzajem materiału. Doświadczenie Volvo jako producenta maszyn bazowych i osprzętu jest dla użytkownika źródłem licznych korzyści: krótkie cykle robocze, duża wydajność i niskie paliwa, a jednocześnie duże siły kopania i szybsze napełnianie łyżki. Efektywność robót ziemnych zależy od właściwego doboru łyżki, a więc dostępność bogatej gamy łyżek u sprzedawcy koparek oznacza łatwość dostosowania maszyny do każdych warunków roboczych. Ponieważ technika i doświadczenie w projektowaniu zarówno osprzętu roboczego, jak i koparek Volvo mają wspólne źródło, podobnie jak obsługa posprzedażna Volvo, maszyna jest w stanie pracować intensywniej i dłużej. Łyżka standardowa (GP) Przeznaczona do kopania i przeładunku materiałów miękkich i średnio-twardych, np. mało abrazyjnego gruntu. Łyżka GP Jest wyposażona w odporne na zużycie boczne krawędzie tnące, hartowaną krawędź czołową i samoostrzące się zęby. Łyżka wzmocniona (HD) Przeznaczona kopania zwartych materiałów, takich jak np. ubita glina lub żwir. Łyżka HD ma ogólnie solidniejsza budowę, z grubszymi bocznymi krawędziami tnącymi i hartowanymi płytami we wszystkich newralgicznych miejscach. Łyżka skalna (RK) Dzięki wykonaniu wszystkich krawędzi roboczych z twardszych i grubszych płyt, łyżka skalna zapewnia wysoką efektywność podczas kopania w gruntach kamienistych, a także dobrze pokruszonej skale. W przypadku maszyny EC700B wyposażenie dodatkowe obejmuje krawędź D, ułatwiającą penetrację skał. Łyżka do prac ciężkich (ES) Dostępna dla maszyny EC700, zapewnia dodatkową odporność na zużycie i jest przeznaczona do prac w materiałach twardych lub abrazyjnych. Standardowe wyposażenie obejmuje osłonę wewnętrzną i krawędź D. Standardowa łyżka do skarpowania (FD) Duża szerokość, cylindryczny kształt i otwory odpływowe czynią z łyżki FD doskonałe narzędzie do skarpowania i usuwania innych miękkich materiałów. Wewnętrzny element usztywniający i dostępna w opcji przykręcana krawędź tnąca zwiększają wydajność. ZĘBY VOLVO ELEMENT USTALAJĄCY GPE AMRE PPE SNE TPE Nasadka ochronna i uchwyt BL Samoostrzące się zęby dla każdego zastosowania Volvo wyposaża łyżki koparkowe w solidne, trwałe zęby, zapewniające dużą wydajność kopania. Odlewane z wytrzymałego stopu i poddane procesowi odpuszczania, zęby charakteryzują się wysoką odpornością na naprężania i optymalna zdolnością penetracji twardych lub abrazyjnych materiałów. Nowatorski kształt powoduje zmniejszenie zużycia w punkcie styku zęba z uchwytem i ułatwia wymianę zęba. ELEMENT USTALAJĄCY Opatentowany, pionowy element ustalający. Stalowy kołek z elastycznym zabezpieczeniem skutecznie unieruchamia ząb na uchwycie. To pomysłowe rozwiązanie przeciwdziała spiętrzeniu naprężeń w elemencie ustalającym. Dzięki temu kołek zużywa się wolniej i dłużej pozostaje w użyciu. zęby Volvo odznaczają się małą powierzchnią penetracji, co ogranicza naprężenia i zużycie w punkcie styku zęba z materiałem. GPE Samoostrzące się zęby ogólnego przeznaczenia, o dobrych własnościach penetracyjnych i dużej trwałości. PPE Zęby spiczaste, zapewniające maksymalną zdolność penetracji w twardej glinie lub zamarzniętym gruncie. SNE Płaskie, szerokie zęby, przeznaczone do prac wykańczających, np. niwelowania, równania podłoża i zasypywania wykopów. TPE Zęby spiczaste podwójne, idealne do ubitych lub zamarzniętych gruntów. Nasadka ochronna i uchwyt BL Nasadka chroni uchwyt zęba przed niepotrzebnym zużyciem. BL: uchwyt 11/2 z ramieniem dolnym, do obustronnego spawania do krawędzi tnącej. AMRE Samoostrzące się zęby, odporne na zużycie podczas kopania w podłożach skalnych i innych twardych materiałach. 20

21 MAKSYMALNE DOPUSZCZALNE WIELKOŚCI ŁYŻEK EC380DL z przeciwwagą 7000 kg EC380DNL z przeciwwagą 7000 kg Boomm 6.2 ME 6.45 HD 6.2 ME 6.45 HD Arm m HD HD 3.9 Łyżka maks. litry litry litry litry litry litry litry litry Łyżka GP 1,5 t/m Łyżka GP 1,8 t/m Łyżka HD 1,8 t/m Łyżka HD 2,0 t/m EC380DL z łyżką mocowaną bezpośrednio EC380DNL z łyżką mocowaną bezpośrednio Łyżka GP 1,5 t/m Łyżka GP 1,8 t/m Łyżka HD 1,8 t/m Łyżka HD 2,0 t/m EC380DL z łyżką mocowaną do szybkozłącza EC380DNL z łyżką mocowaną do szybkozłącza EC480DL z podwoziem o stałym rozstawie gąsienic i przeciwwagą 9750 kg Boomm 7.0 GP/HD 6.5 ME Arm m G3.9 G4.8 H2.55 H3.35 M2.55 Łyżka maks. litry litry litry litry litry Łyżka GP 1,5 t/m Łyżka GP 1,8 t/m Łyżka HD 1,8 t/m Łyżka HD 2,0 t/m EC480DL z łyżką montowaną bezpośrednio Łyżka GP 1,5 t/m Łyżka GP 1,8 t/m Łyżka HD 1,8 t/m Łyżka HD 2,0 t/m EC480DL z łyżką montowaną za pomocą szybkozłącza S3 Łyżka GP 1,5 t/m Łyżka GP 1,8 t/m Łyżka HD 1,8 t/m Łyżka HD 2,0 t/m EC480DL z łyżka mocowaną do szybkozłącza U EC480D z podwoziem o regulowanym rozstawie gąsienic i przeciwwagą 9750 kg Boomm 7.0 GP/HD 6.5 ME Arm m G3.9 G4.8 H2.55 H3.35 M2.55 Łyżka maks. litry litry litry litry litry Łyżka GP 1,5 t/m Łyżka GP 1,8 t/m Łyżka HD 1,8 t/m Łyżka HD 2,0 t/m EC480D z łyżką mocowaną bezpośrednio Łyżka GP 1,5 t/m Łyżka GP 1,8 t/m Łyżka HD 1,8 t/m Łyżka HD 2,0 t/m EC480D z łyżką mocowaną do szybkozłącza S3 Łyżka GP 1,5 t/m Łyżka GP 1,8 t/m Łyżka HD 1,8 t/m Łyżka HD 2,0 t/m EC480D z łyżka mocowaną do szybkozłącza U Uwaga: 1. Wielkość łyżki wg ISO 7451, pojemność nasypowa przy kącie stoku naturalnego 1:1. 2. Maksymalna dopuszczalna wielkość łyżki jest jedynie parametrem odniesienia i łyżka o tej wielkości niekoniecznie musi być dostępna jako wyposażenie fabrycznie. 21

22 DANE TECHNICZNE. MASY I JEDNOSTKOWE NACISKI NA PODŁOŻE EC380D Opis Szerokości nakładki ogniwa gąsienicy Masa robocza Nacisk na podłoże Masa robocza Nacisk na podłoże 600 mm kg 68.6 kpa kg 68.1 kpa Potrójna ostroga 700 mm kg 59.8 kpa kg 59.8 kpa 800 mm kg 53.0 kpa kg 53.0 kpa 900 mm kg 48.1 kpa kg 47.1 kpa Podwójna ostroga 600 mm kg 69.6 kpa kg 68.6 kpa EC380D z podwoziem LC, wysięgnikiem 6,45 m, ramieniem 3,2 m, łyżką 1460 kg, przeciwwagą 7000 kg EC380D z podwoziem NLC, wysięgnikiem 6,45 m, ramieniem 3,2 m, łyżką 1460 kg, przeciwwagą 7000 kg EC480D z podwoziem o STAŁYM rozstawie gąsienic EC480D z podwoziem o REGULOWANYM rozstawie gąsienic 600 mm kg 84.6 kpa kg 86.5 kpa Potrójna ostroga 700 mm kg 73.7 kpa kg 74.5 kpa 800 mm kg 64.6 kpa kg 66.6 kpa 900 mm kg 58.7 kpa kg 59.6 kpa Podwójna ostroga 600 mm kg 84.6 kpa kg 86.5 kpa EC480DL ze STAŁYM podwoziem, wysięgnikiem 7,0 m, ramieniem 3,35 m, łyżką 2020 kg, przeciwwagą 9750 kg EC480DL z ROZSUWANYM podwoziem, wysięgnikiem 7,0 m, ramieniem 3,35 m, łyżką 2020 kg, przeciwwagą 9750 kg 22

23 WYMIARY Wysięgnik Ramię B B A A Wysięgnik EC380D EC480D Ramię EC380D EC480D J.m. mono mono mono mono Opis J.m. Wysięgnik m 6.2 ME 6.45 HD 6.5 ME 7.0 HD Ramię m HD HD A mm A mm B mm B mm Szerokość mm Szerokość mm Masa kg Masa kg * Wraz z siłownikiem, przewodami hydr. i sworzniem ramienia * Wraz z siłownikiem, zawieszeniem i sworzniem łyżki L D A M E C G H Opis J.m. EC380DL EC380DNL Wysięgnik m Ramię m A. Szerokość nadwozia mm B. Szerokość całkowita mm C. Wysokość do szczytu kabiny mm D. Tylny promień obrotu mm E. Wysokość do szczytu pokrywy silnika mm F. Prześwit pod przeciwwagą * mm G. Rozstaw kół napędowego i napinającego mm H. Długość gąsienicy mm I. Rozstaw gąsienic mm J. Szerokości nakładki ogniwa gąsienicy mm K. Prześwit minimalny * mm L. Długość całkowita mm M. Wysokość do szczytu wysięgnika mm Opis J.m. EC480DL ze stałym podwoziem EC480DL z rozsuwanym podwoziem Wysięgnik m Ramię m A. Szerokość nadwozia mm B. Szerokość całkowita (rozstaw maks.) mm Szerokość całkowita (rozstaw min.) mm C. Wysokość do szczytu kabiny mm D. Tylny promień obrotu mm E. Wysokość do szczytu pokrywy silnika mm F. Prześwit pod przeciwwagą * mm G. Rozstaw kół napędowego i napinającego mm H. Długość gąsienicy mm I. Rozstaw gąsienic (min.) mm Rozstaw gąsienic (maks.) mm J. Szerokości nakładki ogniwa gąsienicy mm K. Prześwit minimalny * mm L. Długość całkowita mm M. Wysokość do szczytu wysięgnika mm * Bez ostróg 1 m F J K I B 23

24 DANE TECHNICZNE. ZASIĘG ROBOCZY H F G C D E B A Opis J.m. EC380D Wysięgnik m Ramię m A. Maks. zasięg kopania mm B. Maksymalny zasięg na poziomie gruntu mm C. Maks. głębokość kopania mm D. Maks. głębokość kopania (poziomy odcinek 2,44 m) mm E. Maks. głębokość wykopu o pionowej ścianie mm F. Maksymalna wysokość wybierania mm G. Maksymalna wysokość wysypu mm H. Min. przedni promień obrotu mm Siły kopania z łyżką mocowaną bezpośrednio Promień obrotu łyżki mm Siła odspajania łyżka (tryb standardowy/power Boost) Siła zrywająca ramię (tryb standardowy/power Boost) SAE J1179 kn SAE J1179 kn ISO 6015 kn ISO 6015 kn SAE J1179 kn SAE J1179 kn ISO 6015 kn ISO 6015 kn Kąt obrotu łyżki

25 ZASIĘG ROBOCZY Opis J.m. EC480D * EC 480D podwoziem o regulowanym rozstawie gąsienic ** Wysięgnik m 6.5ME ME 7.0 Ramię m A. Maks. zasięg kopania mm B. Maksymalny zasięg na poziomie gruntu mm C. Maks. głębokość kopania mm D. Maks. głębokość kopania (poziomy odcinek 2,44 m) mm E. Maks. głębokość wykopu o pionowej ścianie mm F. Maksymalna wysokość wybierania mm G. Maksymalna wysokość wysypu mm H. Min. przedni promień obrotu mm Siły kopania z łyżką mocowaną bezpośrednio Promień obrotu łyżki mm SAE J1179 kn Siła odspajania łyżka (tryb standardowy/ Power Boost) SAE J1179 kn ISO 6015 kn ISO 6015 kn SAE J1179 kn Siła zrywająca ramię (tryb standardowy/ Power Boost) SAE J1179 kn ISO 6015 kn ISO 6015 kn Kąt obrotu łyżki * PODWOZIE O STAŁYM ROZSTAWIE GĄSIENIC, maszyna z łyżką mocowaną sworzniem ** PODWOZIE O REGULOWANYM ROZSTAWIE GĄSIENIC, maszyna z łyżką mocowaną sworzniem Dane łyżki uwzględnionej w zasięgu roboczym dla wysięgnika ME: VGP L VTS (promień obrotu łyżki: 1948,40 mm) dla wysięgnika standardowego: KGP L KTS (promień obrotu łyżki: 1847,01 mm) OBJAŚNIENIE TABELI UDŹWIGU Przykład: EC380DNLC Udźwig na ramieniu, bez łyżki. W celu wyznaczenia udźwigu maszyny z zamontowaną łyżką należy od wartości podanych w tabeli odjąć masę łyżki lub masę łyżki i szybkozłącza (zależnie od sposobu zamocowania łyżki). Wznios haka względem poziomu podłoża Wzdłuż W poprzek Wzdłuż W poprzek Wzdłuż W poprzek Wzdłuż W poprzek Wzdłuż W poprzek Wzdłuż W poprzek Wysięgnik: 6.2 m + Ramię: 2.6 m + Nakładki: 600 mm + CWT: kg Uwagi: podwozia 3.0 m podwozia 4.5 m podwozia 6.0 m podwozia 7.5 m podwozia 9.0 m podwozia Zasięg maks. 7.5 m kg * * m kg * * m kg - - * * m kg - - * * m kg - - * m kg - - * m kg * * * m kg * * m kg - - * * Maszyna w trybie roboczym F (Fine, Power Boost) zapewniającym maksymalny udźwig hydrauliczny. 2. Udźwigi wg norm SAE J1097 i ISO 10567, definiujących udźwig koparek hydraulicznych. 3. Udźwigi nominalne nie przekraczają 87% udźwigu hydraulicznego lub 75% obciążenia destabilizującego. 4. Udźwigi nominalne oznaczone gwiazdką (*) są bardziej ograniczone możliwościami układu hydraulicznego niż wielkością obciążenia destabilizującego. Maks. mm 25

26 DANE TECHNICZNE. TABELA UDŹWIGU, EC380DLC Wysięgnik: Ramię: Nakładki: Przeciww.: Wysięgnik: Ramię: Nakładki: Przeciww.: Wysięgnik: Ramię: Nakładki: Przeciww.: Wysięgnik: Ramię: Nakładki: Przeciww.: Wysięgnik: Ramię: Nakładki: Przeciww.: Wysięgnik: Ramię: Nakładki: Przeciww.: m 2.6m 600mm 6 500kg 6.45m 2.6m 600mm 6 500kg 6.45m 3.2m 600mm 6 500kg 6.45m 3.9m 600mm 6 500kg 6.2m 2.6m 600mm 7 000kg 6.45m 2.6m 600mm 7 000kg 1.5 m 3.0 m 4.5 m 6.0 m 7.5 m 9.0 m Maks. zasięg Wzdłuż W poprzek Wzdłuż W poprzek Wzdłuż W poprzek Wzdłuż W poprzek Wzdłuż W poprzek Wzdłuż W poprzek Wzdłuż W poprzek mm 7.5 m kg * * * m kg * * * m kg * * * * m kg * * m kg * m kg * m kg - - * * * m kg - - * * * * * m kg * * m kg * m kg * * * m kg * * * * m kg * m kg m kg * m kg - - * * * m kg - - * * * * m kg - - * * * * m kg * * m kg * * m kg * * * * * * m kg * * * * m kg * * m kg * m kg - - * * * m kg * * * * * m kg - - * * * * * m kg * * * m kg * * * m kg * * * * m kg * * * * m kg * * * m kg - - * * * m kg * * * * * m kg * * * * * m kg * * * * * * m kg * * * m kg * * * * m kg * * * * m kg * * m kg * * m kg * m kg - - * * * m kg - - * * * * * m kg * * * m kg * m kg * * * * m kg * * * * m kg * m kg * m kg * m kg - - * * * m kg - - * * * * m kg - - * * * *

27 TABELA UDŹWIGU, EC380DLC Wysięgnik: Ramię: Nakładki: Przeciww.: Wysięgnik: Ramię: Nakładki: Przeciww.: 6.45m 3.2m 600mm 7 000kg 6.45m 3.9m 600mm 7 000kg 1.5 m 3.0 m 4.5 m 6.0 m 7.5 m 9.0 m Maks. zasięg Wzdłuż W poprzek Wzdłuż W poprzek Wzdłuż W poprzek Wzdłuż W poprzek Wzdłuż W poprzek Wzdłuż W poprzek Wzdłuż W poprzek mm 7.5 m kg * * * m kg * * m kg * * * * * * m kg * * * * m kg * * m kg * m kg - - * * * m kg * * * * * m kg - - * * * * * m kg * * * * m kg * * * m kg * * * * * m kg * * * * * m kg * * * m kg - - * * * * m kg * * * * * m kg * * * * * m kg * * * * * * * TABELA UDŹWIGU, EC380DNLC 7.5 m kg * * m kg * * Wysięgnik: 6.2m 4.5 m kg * * Ramię: 2.6m 3.0 m kg * * m kg * Nakładki: 600mm 0 m kg * Przeciww.: 7 000kg -1.5 m kg - - * * * m kg - - * * m kg * * m kg * m kg * * Wysięgnik: 6.45m 4.5 m kg * * Ramię: 2.6m 3.0 m kg * m kg Nakładki: 600mm 0 m kg * Przeciww.: 7 000kg -1.5 m kg - - * * * m kg - - * * m kg - - * * * * m kg * * m kg * * Wysięgnik: 6.45m 4.5 m kg * * * * * Ramię: 3.2m 3.0 m kg * * m kg * Nakładki: 600mm 0 m kg * Przeciww.: 7 000kg -1.5 m kg - - * * * m kg * * * * m kg - - * * * * * m kg * * m kg * * * Wysięgnik: 6.45m 4.5 m kg * * * Ramię: 3.9m 3.0 m kg * * * * m kg * * Nakładki: 600mm 0 m kg - - * * * Przeciww.: 7 000kg -1.5 m kg * * * * * m kg * * * * * m kg * * * *

28 DANE TECHNICZNE. TABELA UDŹWIGU, EC480DL 1.5 m 3.0 m 4.5 m 6.0 m 7.5 m 9.0 m Maks. zasięg Wzdłuż W poprzek Wzdłuż W poprzek Wzdłuż W poprzek Wzdłuż W poprzek Wzdłuż W poprzek Wzdłuż W poprzek Wzdłuż W poprzek mm 7.5 m kg * m kg * * * * Wysięgnik: 6.5m Ramię: 2.55m Nakładki 600mm Przeciww.: 9 750kg 4.5 m kg * * * * * m kg * * * m kg * * * * m kg * * m kg - - * * * * * * m kg - - * * * * * m kg * * * * m kg * * m kg * * * * Wysięgnik: 7.0m Ramię: 2.55m Nakładki: 600mm Przeciww.: 9 750kg 4.5 m kg * * * * m kg * * * m kg * * m kg * * m kg * * * m kg - - * * * * * * m kg * * * * m kg * * * m kg * * * * Wysięgnik: 7.0m Ramię: 3.35m Nakładki: 600mm Przeciww.: 9 750kg 4.5 m kg * * * * * * * m kg * * * * * m kg * * * * m kg * * * * m kg - - * * * * m kg - - * * * * * * m kg - - * * * * * * m kg * * m kg * * * * Wysięgnik: 7.0m Ramię: 3.9m 4.5 m kg * * * * * m kg * * * * * * m kg * * * * * Nakładki: Przeciww.: 600mm 9 750kg 0 m kg * * * * m kg * * * * * * * m kg * * * * * * * m kg - - * * * * * * m kg * * * * m kg * * * m kg * * * Wysięgnik: 7.0m Ramię: 4.8m 4.5 m kg * * * * m kg * * * * * * * m kg * * * * * Nakładki: Przeciww.: 600mm 9 750kg 0 m kg * * * * m kg * * * * * * * m kg * * * * * * * m kg * * * * * * * * * m kg - - * * * * * *
