1 ZAKŁAD AUTOMATYKI PRZEMYSŁOWEJ PC-100 INSTRUKCJA INSTALACJI I OBSŁUGI PRZETWORNIK CIŚNIENIA PC-100 Zakład Automatyki Przemysłowej ELTA Rumia ul. Ślusarska 41 tel./fax (58) biuro@elta.com.pl http wersja

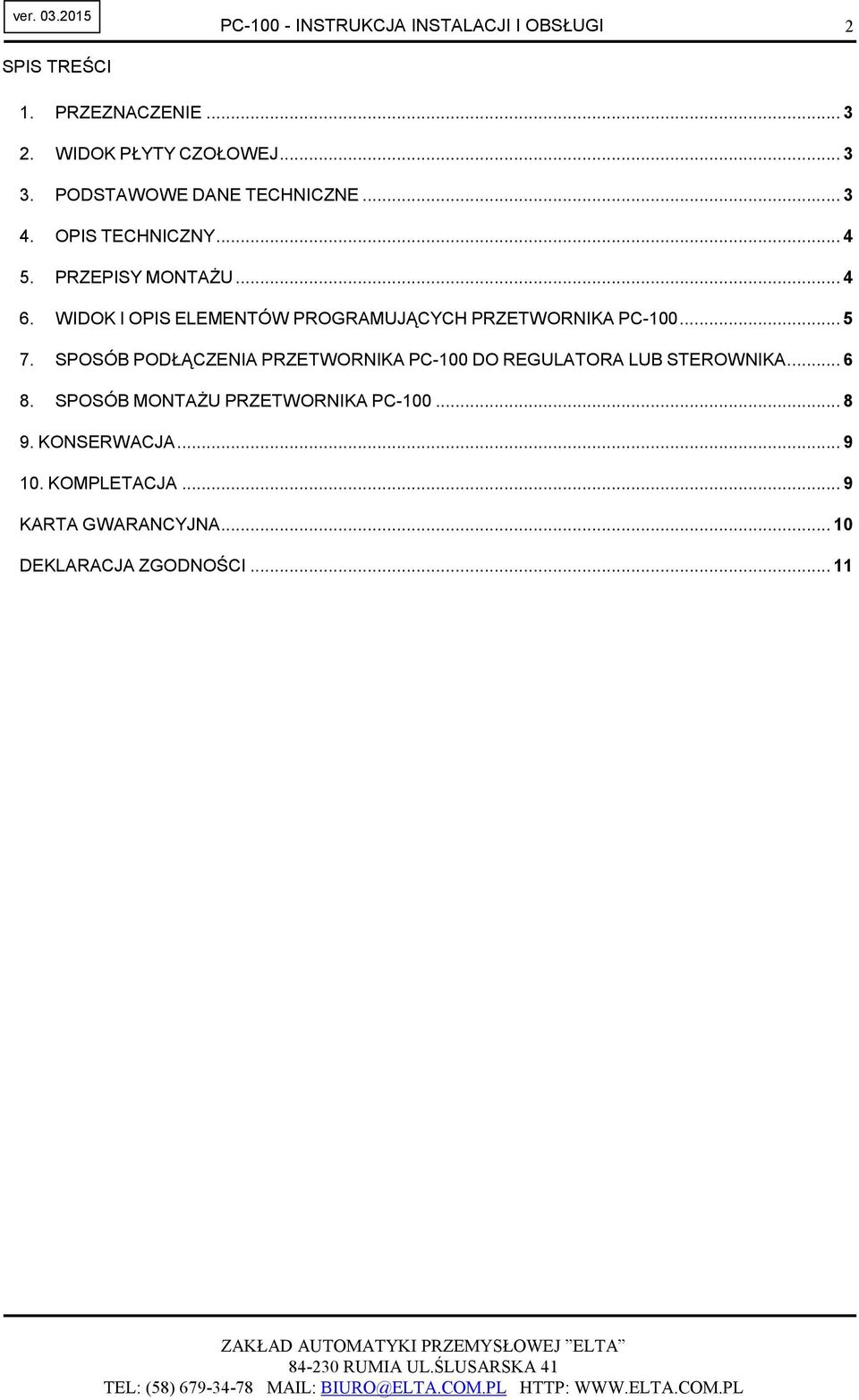

2 PC INSTRUKCJA INSTALACJI I OBSŁUGI 2 SPIS TREŚCI 1. PRZEZNACZENIE WIDOK PŁYTY CZOŁOWEJ PODSTAWOWE DANE TECHNICZNE OPIS TECHNICZNY PRZEPISY MONTAśU WIDOK I OPIS ELEMENTÓW PROGRAMUJĄCYCH PRZETWORNIKA PC SPOSÓB PODŁĄCZENIA PRZETWORNIKA PC-100 DO REGULATORA LUB STEROWNIKA SPOSÓB MONTAśU PRZETWORNIKA PC KONSERWACJA KOMPLETACJA... 9 KARTA GWARANCYJNA DEKLARACJA ZGODNOŚCI... 11

3 PC INSTRUKCJA INSTALACJI I OBSŁUGI 3 1. PRZEZNACZENIE Przetwornik PC-100 przeznaczony jest do pomiaru ciśnienia róŝnicowego gazów. Stosowany jest w układach regulacji układów wyciągowych spalin kotłów, układach regulacji dopływu powietrza spalania do paleniska. 2. WIDOK PŁYTY CZOŁOWEJ 3. PODSTAWOWE DANE TECHNICZNE Zakres pomiarowy: Wyjście: Błąd podstawowy przetwarzania wielkości mierzonej Wyświetlacz Podłączenie ciśnienia: Stopień ochrony: Masa: Wymiary obudowy (szer., wys., gł.): Wymiary całkowite (szer., wys., gł.): Zakres temperatur pracy: PołoŜenie pracy: MontaŜ: 500/1000Pa lub 2500/5000 Pa sygnał prądowy separowany 4 20mA przy obciąŝeniu 500Ω 0,5% FSS numeryczny, 4 cyfry dwa przyłącza do przewodów 8(OD)/6 (ID) mm IP44 0,25 kg 98mm, 98mm, 62mm 123mm, 130mm, 62mm 0, +25 o C, +50 o C pionowe (równoległe do płaszczyzny montaŝu) montaŝ do podłoŝa za pomocą 4 wkrętów M4

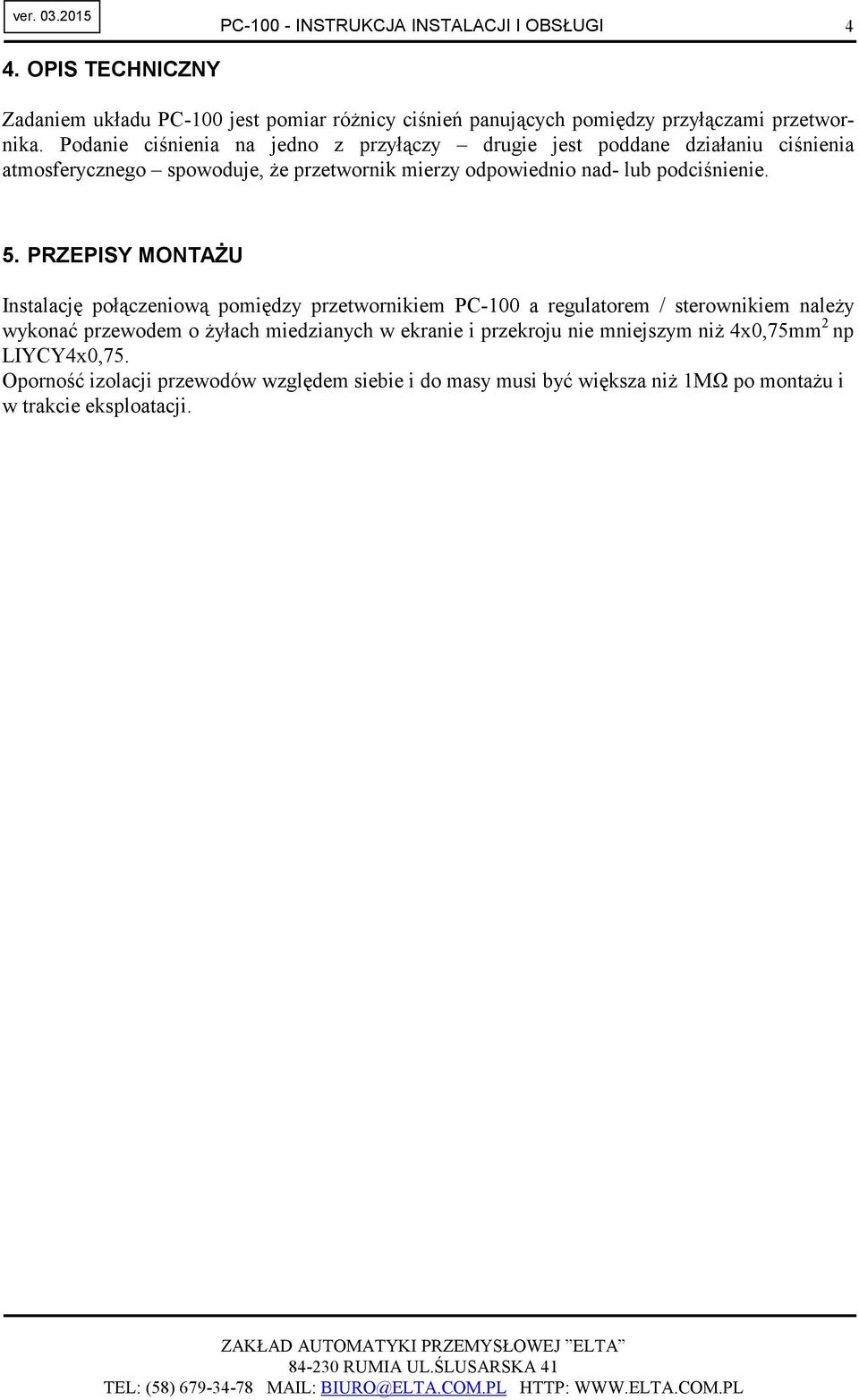

4 PC INSTRUKCJA INSTALACJI I OBSŁUGI 4 4. OPIS TECHNICZNY Zadaniem układu PC-100 jest pomiar róŝnicy ciśnień panujących pomiędzy przyłączami przetwornika. Podanie ciśnienia na jedno z przyłączy drugie jest poddane działaniu ciśnienia atmosferycznego spowoduje, Ŝe przetwornik mierzy odpowiednio nad- lub podciśnienie. 5. PRZEPISY MONTAśU Instalację połączeniową pomiędzy przetwornikiem PC-100 a regulatorem / sterownikiem naleŝy wykonać przewodem o Ŝyłach miedzianych w ekranie i przekroju nie mniejszym niŝ 4x0,75mm 2 np LIYCY4x0,75. Oporność izolacji przewodów względem siebie i do masy musi być większa niŝ 1MΩ po montaŝu i w trakcie eksploatacji.

5 PC INSTRUKCJA INSTALACJI I OBSŁUGI 5 6. WIDOK I OPIS ELEMENTÓW PROGRAMUJĄCYCH PRZETWORNIKA PC-100 Przycisk Set 0 Pa Dioda sygnalizacyjna D1 Zwora Z1 Przełącznik 1 Przełączniki 2 4 Przycisk słuŝący do ręcznego ustawienia zera przetwornika Uwaga jego niewłaściwe uŝycie moŝe spowodować nieprawidłowe przekalibrowanie czujnika Świecenie diody sygnalizuje prąd w pętli prądowej 4-20mA Zwora słuŝąca do połączenia zasilania pętli z zasilaniem modułu zwora załoŝona zasilania połączone zwora zdjęta brak połączenia Przełącznik słuŝący do zmiany zakresu przetwornika przycisk w pozycji 1 (ON) pełen zakres pomiarowy przycisk w pozycji 0 przetwornik pracuje do połowy pełnego zakresu Przełączniki słuŝące do ustawiania wartości filtru uśredniającego pomiar przetwornika wartość czasu [s] , (ON) 0,3 0 1 (ON) 0 0,6 0 1 (ON) 1 (ON) 1,2 1 (ON) 0 0 2,1 1 (ON) 0 1 (ON) 3,9 1 (ON) 1 (ON) 0 7,2 1 (ON) 1 (ON) 1 (ON) 13,2 Np: ustawienie wartości 010 (0,6 sekundy) oznacza, Ŝe na wyjściu analogowym i wyświetlaczu będzie uśredniona wartość pomiarów z 0,6 sekundy Uwaga: Elementy dostępne po odkręceniu i zdjęciu pokrywy czołowej przetwornika.

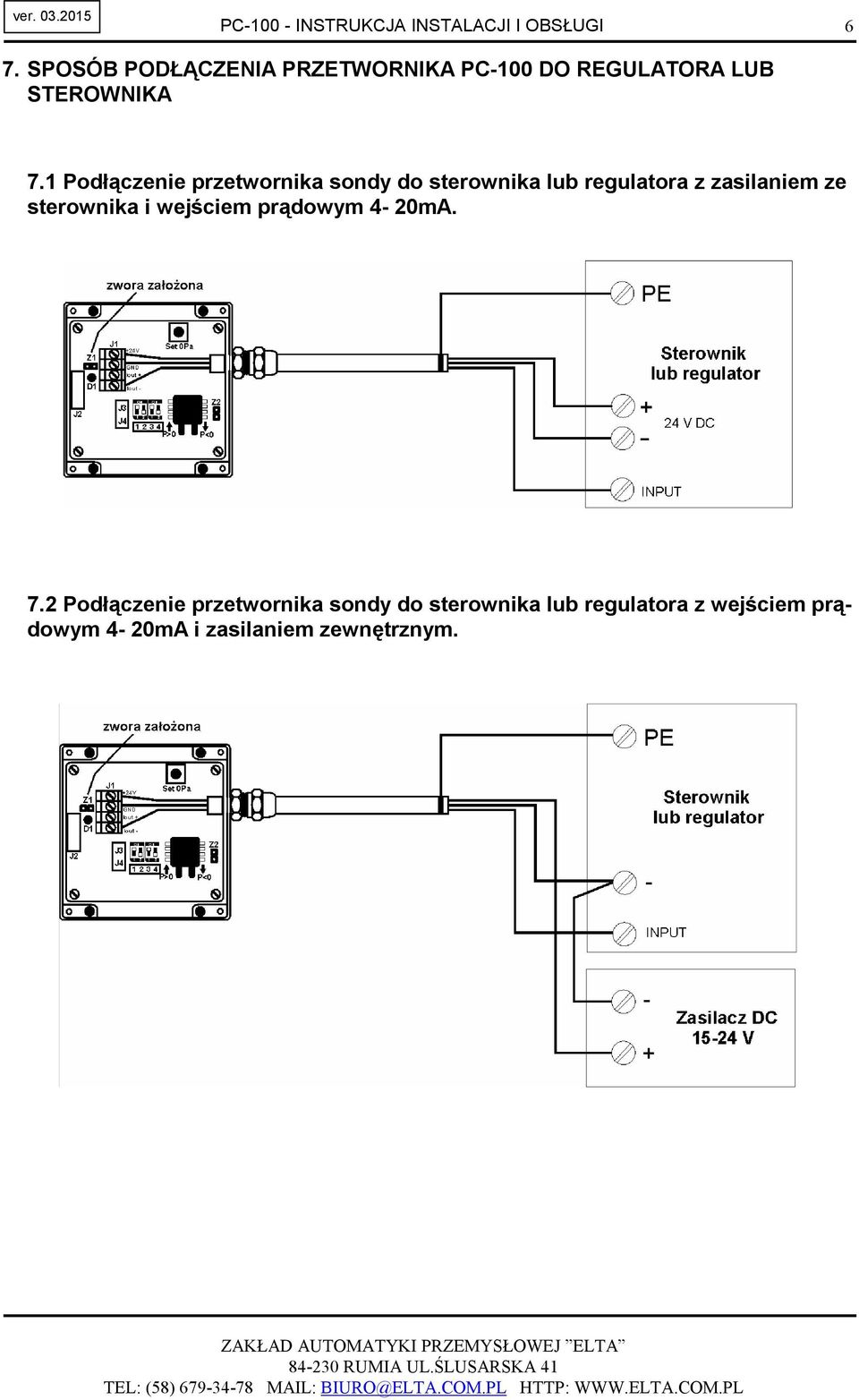

6 PC INSTRUKCJA INSTALACJI I OBSŁUGI 6 7. SPOSÓB PODŁĄCZENIA PRZETWORNIKA PC-100 DO REGULATORA LUB STEROWNIKA 7.1 Podłączenie przetwornika sondy do sterownika lub regulatora z zasilaniem ze sterownika i wejściem prądowym 4-20mA. 7.2 Podłączenie przetwornika sondy do sterownika lub regulatora z wejściem prądowym 4-20mA i zasilaniem zewnętrznym.

7 PC INSTRUKCJA INSTALACJI I OBSŁUGI Podłączenie przetwornika sondy do sterownika lub regulatora z wejściem prądowym 4-20mA separowanym od napięcia zasilania przetwornika. 7.4 Podłączenie przetwornika sondy do sterownika lub regulatora z zasilaniem ze sterownika i wejściem napięciowym 0-10 V. Uwaga - zakres przetwornika 4-20 ma odpowiada zakresowi napięciowemu 2-10V.

8 PC INSTRUKCJA INSTALACJI I OBSŁUGI 8 8. SPOSÓB MONTAśU PRZETWORNIKA PC Pomiar nadciśnienia. 8.2 Pomiar podciśnienia.

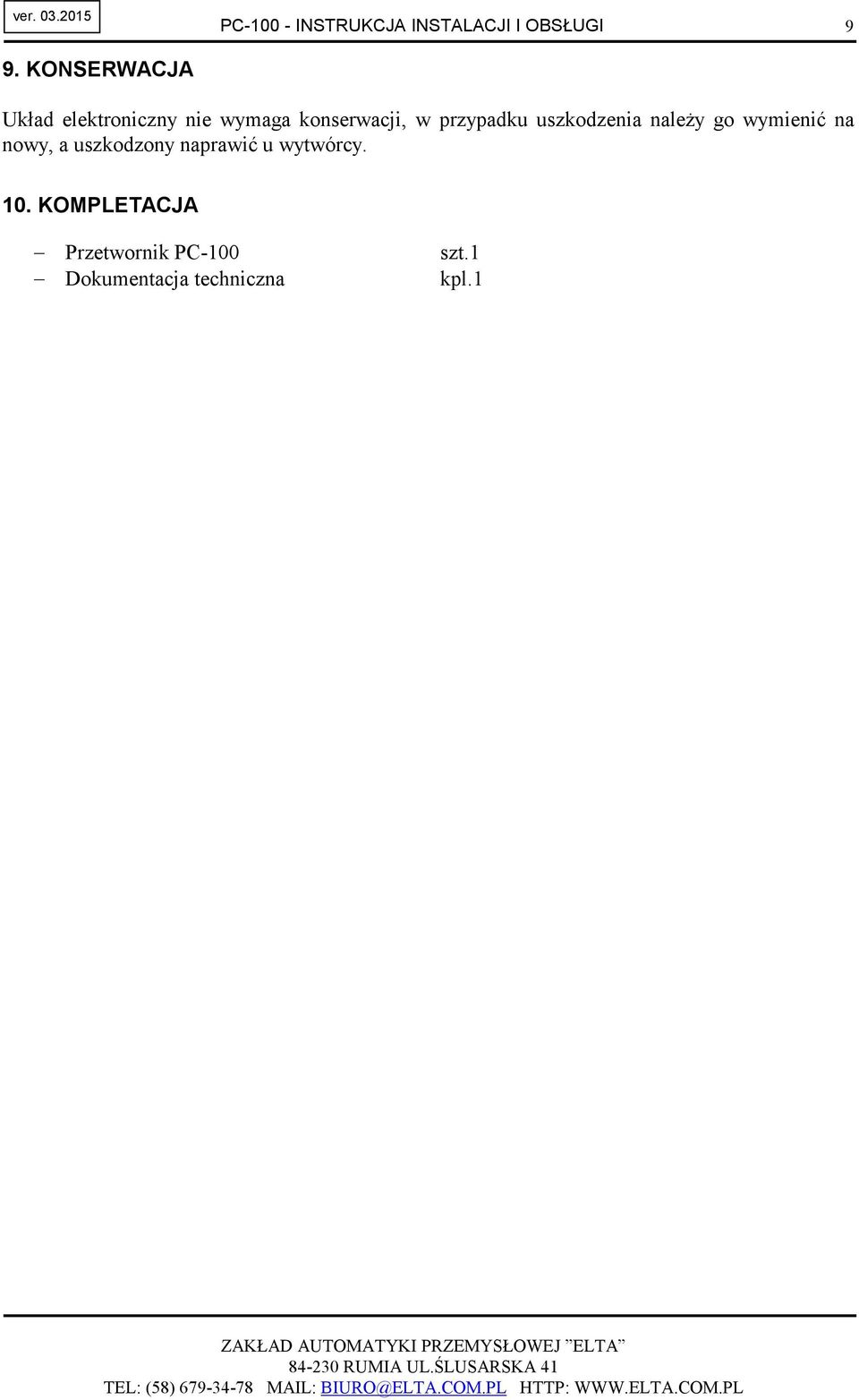

9 PC INSTRUKCJA INSTALACJI I OBSŁUGI 9 9. KONSERWACJA Układ elektroniczny nie wymaga konserwacji, w przypadku uszkodzenia naleŝy go wymienić na nowy, a uszkodzony naprawić u wytwórcy. 10. KOMPLETACJA Przetwornik PC-100 Dokumentacja techniczna szt.1 kpl.1
