PROJEKTOWANA CHARAKTERYSTYKA ENERGETYCZNA Szpital w Proszowicach

Transkrypt

1 PROJEKTOWANA CHARAKTERYSTYKA ENERGETYCZNA Szpital w Proszowicach zgodnie z: 1) Rozporządzenie Ministra Transportu, Budownictwa i Gospodarki Morskiej z dnia 25 kwietnia 2012 r. w sprawie szczegółowego zakresu i formy projektu budowlanego (Dz. U Nr 000, poz. 462) z późniejszymi zmianami 2) Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie wraz ze zmianami (Dz. U. Nr 75, poz. 690) z późniejszymi zmianami 3) Rozporządzenie Ministra Infrastruktury z dnia 6 listopada 2008 r. w sprawie metodologii obliczania charakterystyki energetycznej budynku i lokalu mieszkalnego lub części budynku stanowiącej samodzielną całość techniczno-użytkową oraz sposobu sporządzania i wzorów świadectw ich charakterystyki energetycznej (Dz. U. Nr 201, poz. 1240) Obiekt: Szpital w Proszowicach Autor opracowania: mgr Marcin Czech (MI/ŚE/269/2009) Data opracowania: Styczeń 2014

2 Spis treści: 1) Bilans mocy 2) Właściwości cieplne przegród zewnętrznych, w tym ścian pełnych oraz drzwi, wrót, a także przegród przeźroczystych i innych 3) Parametry sprawności energetycznej instalacji ogrzewczych, wentylacyjnych, klimatyzacyjnych lub chłodniczych oraz innych urządzeń mających wpływ na gospodarkę energetyczną obiektu budowlanego 4) Dane wykazujące, że przyjęte w projekcie architektoniczno-budowlanym rozwiązania budowlane i instalacyjne spełniają wymagania dotyczące oszczędności energii zawarte w przepisach techniczno budowlanych 4.1 Sprawdzenie warunku powierzchni okien 4.2 Izolacja cieplna przewodów rozdzielczych i komponentów w instalacjach centralnego ogrzewania, ciepłej wody użytkowej (w tym przewodów cyrkulacyjnych), instalacji chłodu i ogrzewania powietrznego 4.3 Sprawdzenie warunku przepuszczalności energii całkowitej okna oraz przegród szklanych i przeźroczystych 4.4 Sprawdzenie warunku spełnienia wymagań dotyczących powierzchniowej kondensacji pary wodnej 4.5 Sprawdzenie warunku szczelności na przenikanie powietrza (współczynnik infiltracji powietrza)

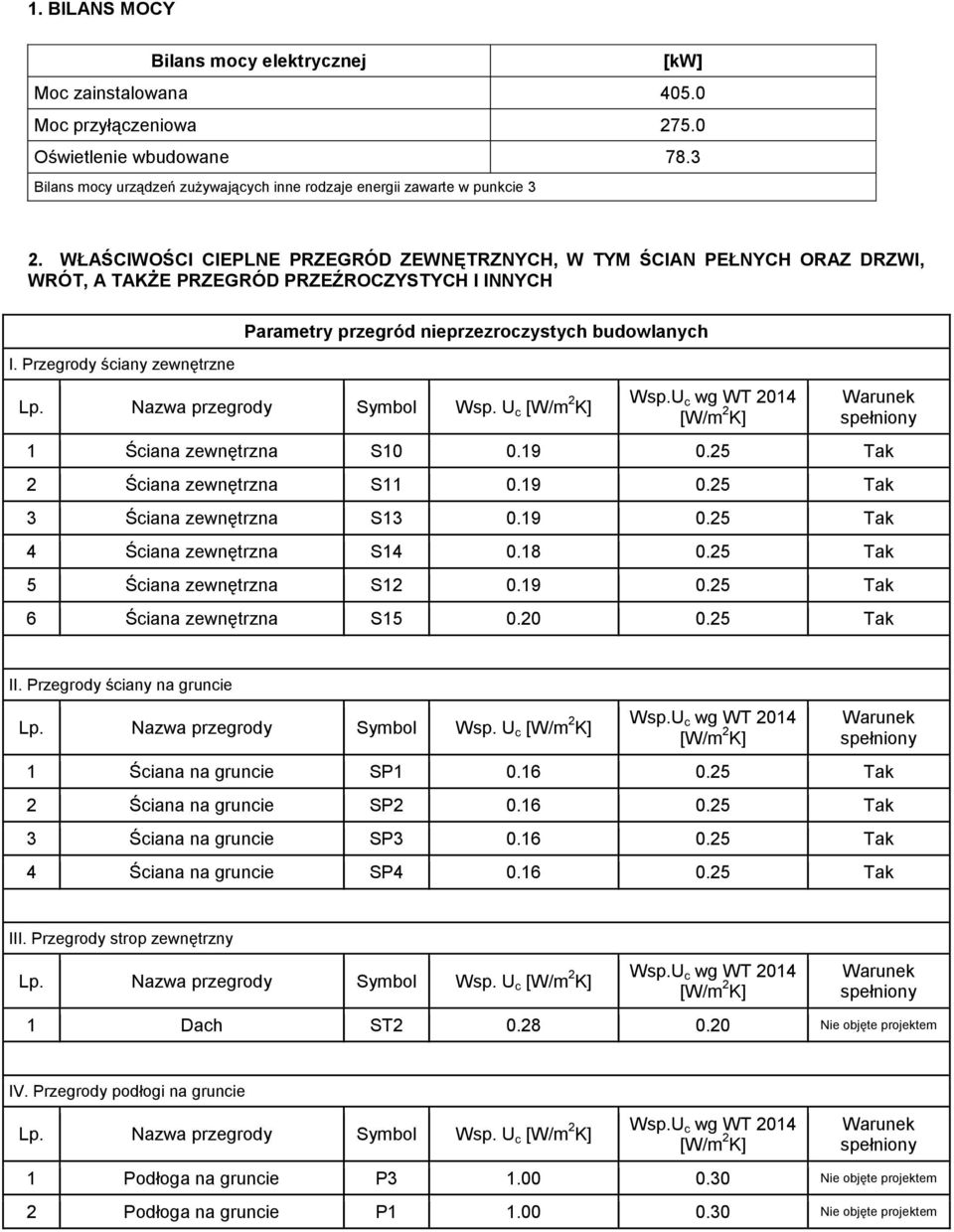

3 1. BILANS MOCY Bilans mocy elektrycznej [kw] Moc zainstalowana Moc przyłączeniowa Oświetlenie wbudowane 78.3 Bilans mocy urządzeń zużywających inne rodzaje energii zawarte w punkcie 3 2. WŁAŚCIWOŚCI CIEPLNE PRZEGRÓD ZEWNĘTRZNYCH, W TYM ŚCIAN PEŁNYCH ORAZ DRZWI, WRÓT, A TAKŻE PRZEGRÓD PRZEŹROCZYSTYCH I INNYCH I. Przegrody ściany zewnętrzne Parametry przegród nieprzezroczystych budowlanych Lp. Nazwa przegrody Symbol Wsp. U c [W/m 2 K] Wsp.U c wg WT 2014 [W/m 2 K] Warunek spełniony 1 Ściana zewnętrzna S Tak 2 Ściana zewnętrzna S Tak 3 Ściana zewnętrzna S Tak 4 Ściana zewnętrzna S Tak 5 Ściana zewnętrzna S Tak 6 Ściana zewnętrzna S Tak II. Przegrody ściany na gruncie Lp. Nazwa przegrody Symbol Wsp. U c [W/m 2 K] Wsp.U c wg WT 2014 [W/m 2 K] Warunek spełniony 1 Ściana na gruncie SP Tak 2 Ściana na gruncie SP Tak 3 Ściana na gruncie SP Tak 4 Ściana na gruncie SP Tak III. Przegrody strop zewnętrzny Lp. Nazwa przegrody Symbol Wsp. U c [W/m 2 K] Wsp.U c wg WT 2014 [W/m 2 K] Warunek spełniony 1 Dach ST Nie objęte projektem IV. Przegrody podłogi na gruncie Lp. Nazwa przegrody Symbol Wsp. U c [W/m 2 K] Wsp.U c wg WT 2014 [W/m 2 K] Warunek spełniony 1 Podłoga na gruncie P Nie objęte projektem 2 Podłoga na gruncie P Nie objęte projektem

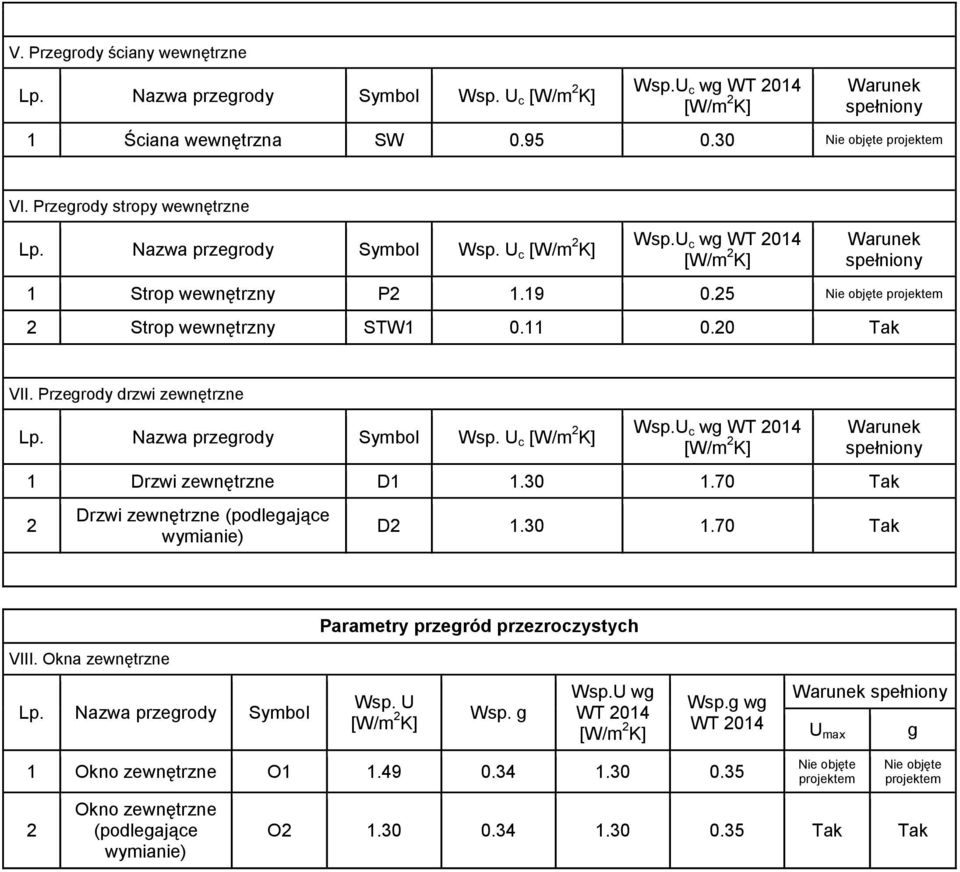

4 V. Przegrody ściany wewnętrzne Lp. Nazwa przegrody Symbol Wsp. U c [W/m 2 K] Wsp.U c wg WT 2014 [W/m 2 K] Warunek spełniony 1 Ściana wewnętrzna SW Nie objęte projektem VI. Przegrody stropy wewnętrzne Lp. Nazwa przegrody Symbol Wsp. U c [W/m 2 K] Wsp.U c wg WT 2014 [W/m 2 K] Warunek spełniony 1 Strop wewnętrzny P Nie objęte projektem 2 Strop wewnętrzny STW Tak VII. Przegrody drzwi zewnętrzne Lp. Nazwa przegrody Symbol Wsp. U c [W/m 2 K] Wsp.U c wg WT 2014 [W/m 2 K] Warunek spełniony 1 Drzwi zewnętrzne D Tak 2 Drzwi zewnętrzne (podlegające wymianie) D Tak VIII. Okna zewnętrzne Parametry przegród przezroczystych Lp. Nazwa przegrody Symbol Wsp. U [W/m 2 K] Wsp. g Wsp.U wg WT 2014 [W/m 2 K] Wsp.g wg WT 2014 Warunek spełniony U max g 1 Okno zewnętrzne O Okno zewnętrzne (podlegające wymianie) Nie objęte projektem Nie objęte projektem O Tak Tak

5 3. PARAMETRY SPRAWNOŚCI ENERGETYCZNEJ INSTALACJI OGRZEWCZYCH, WENTYLACYJNYCH, KLIMATYZACYJNYCH LUB CHŁODNICZYCH ORAZ INNYCH URZĄDZEŃ MAJĄCYCH WPŁYW NA GOSPODARKĘ ENERGETYCZNĄ OBIEKTU BUDOWLANEGO Tabela zbiorcza sezonowego zapotrzebowania na ciepło Q H,Nd Obliczenia zbiorcze dla strefy 24 st. C, went. mech., chłodzenie Temperatura wewnętrzna strefy i 24.0 o C Pole powierzchni pomieszczeń o regulowanej temperaturze A f m 2 Obciążenia cieplne pomieszczeń zyskami wewnętrznymi q int 4.0 W/m 2 Pojemność cieplna budynku C m J/K Stała czasowa budynku 99.6 h Udział granicznych potrzeb ciepła H,lim a H Obliczenia miesięcznego zapotrzebowania na energię do ogrzewania i wentylacji Q H,nd,n kwh/m-c miesiąc I II III IV V VI VII VIII IX X XI XII Średnia temperatura zewnętrzna e, o C Liczba godzin w miesiącu t m, h przenikanie Q H,th =10-3 *H tr *( i - wentylacje Q ve =10-3 *H ve *( i - przenikanie i wentylację Q H,ht =Q H,t +Q ve kwh/m-c Miesięczne zyski ciepła od nasłonecznienia Q sol, kwh/m-c Miesięczne wewnętrzne zyski ciepła Q int =q int *10-3 *A f *t m kwh/m-c Miesięczne zyski ciepła Q H,gn =Q sol +Q int kwh/m-c H=Q H,gn /Q H,ht H,1 H, f H,m Współczynnik wykorzystania zysków ciepła, H,gn Miesięczne zapotrzebowanie na energię Q H,nd,n =Q H,ht - H,gn*Q H,gn kwh/m-c Roczne zapotrzebowanie na energię użytkową dla ogrzewania i wentylacji Q H,nd = (Q H,nd,n ), kwh/rok

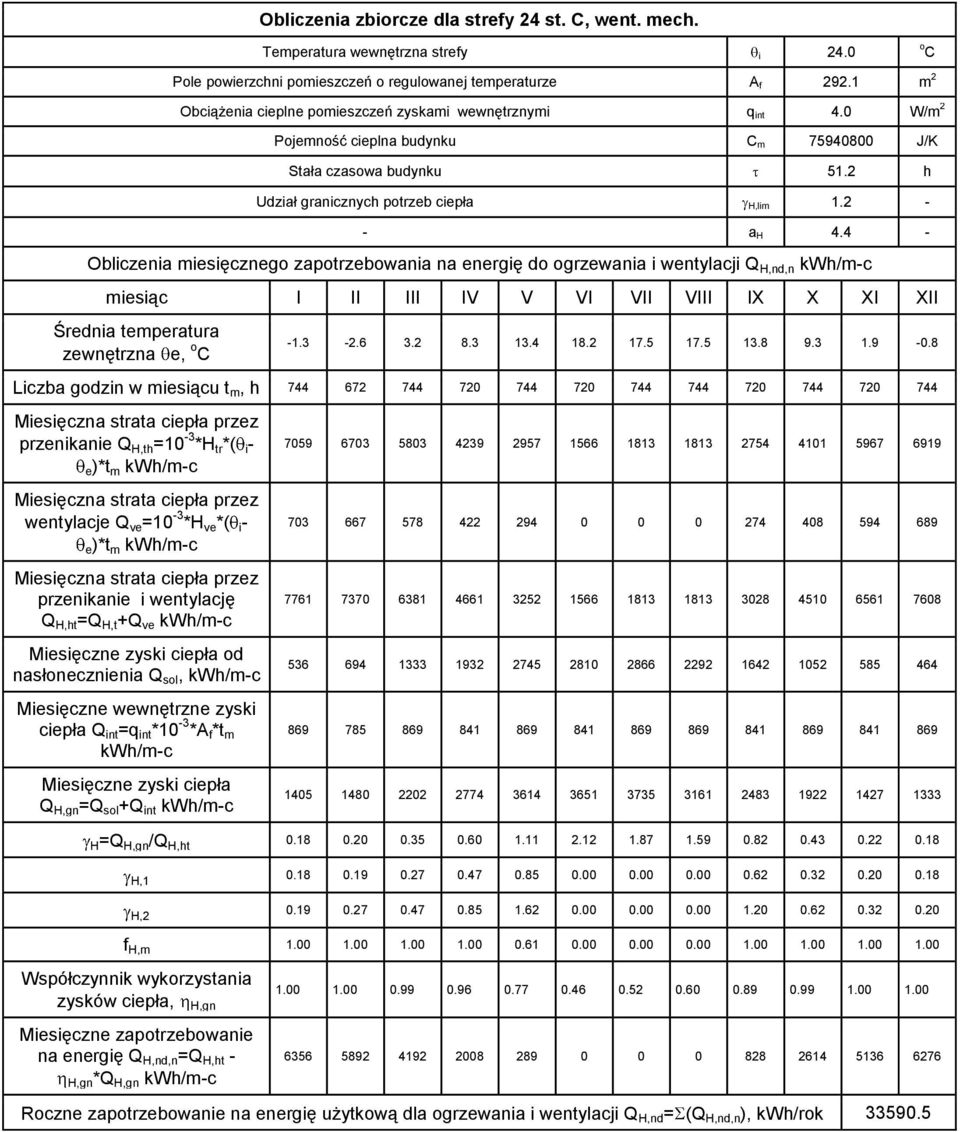

6 Obliczenia zbiorcze dla strefy 24 st. C, went. mech. Temperatura wewnętrzna strefy i 24.0 o C Pole powierzchni pomieszczeń o regulowanej temperaturze A f m 2 Obciążenia cieplne pomieszczeń zyskami wewnętrznymi q int 4.0 W/m 2 Pojemność cieplna budynku C m J/K Stała czasowa budynku 51.2 h Udział granicznych potrzeb ciepła H,lim a H Obliczenia miesięcznego zapotrzebowania na energię do ogrzewania i wentylacji Q H,nd,n kwh/m-c miesiąc I II III IV V VI VII VIII IX X XI XII Średnia temperatura zewnętrzna e, o C Liczba godzin w miesiącu t m, h przenikanie Q H,th =10-3 *H tr *( i - wentylacje Q ve =10-3 *H ve *( i - przenikanie i wentylację Q H,ht =Q H,t +Q ve kwh/m-c Miesięczne zyski ciepła od nasłonecznienia Q sol, kwh/m-c Miesięczne wewnętrzne zyski ciepła Q int =q int *10-3 *A f *t m kwh/m-c Miesięczne zyski ciepła Q H,gn =Q sol +Q int kwh/m-c H=Q H,gn /Q H,ht H,1 H, f H,m Współczynnik wykorzystania zysków ciepła, H,gn Miesięczne zapotrzebowanie na energię Q H,nd,n =Q H,ht - H,gn*Q H,gn kwh/m-c Roczne zapotrzebowanie na energię użytkową dla ogrzewania i wentylacji Q H,nd = (Q H,nd,n ), kwh/rok

7 Obliczenia zbiorcze dla strefy 20 st. C, went. mech. Temperatura wewnętrzna strefy i 20.0 o C Pole powierzchni pomieszczeń o regulowanej temperaturze A f m 2 Obciążenia cieplne pomieszczeń zyskami wewnętrznymi q int 4.0 W/m 2 Pojemność cieplna budynku C m J/K Stała czasowa budynku h Udział granicznych potrzeb ciepła H,lim a H Obliczenia miesięcznego zapotrzebowania na energię do ogrzewania i wentylacji Q H,nd,n kwh/m-c miesiąc I II III IV V VI VII VIII IX X XI XII Średnia temperatura zewnętrzna e, o C Liczba godzin w miesiącu t m, h przenikanie Q H,th =10-3 *H tr *( i - wentylacje Q ve =10-3 *H ve *( i - przenikanie i wentylację Q H,ht =Q H,t +Q ve kwh/m-c Miesięczne zyski ciepła od nasłonecznienia Q sol, kwh/m-c Miesięczne wewnętrzne zyski ciepła Q int =q int *10-3 *A f *t m kwh/m-c Miesięczne zyski ciepła Q H,gn =Q sol +Q int kwh/m-c H=Q H,gn /Q H,ht H,1 H, f H,m Współczynnik wykorzystania zysków ciepła, H,gn Miesięczne zapotrzebowanie na energię Q H,nd,n =Q H,ht - H,gn*Q H,gn kwh/m-c Roczne zapotrzebowanie na energię użytkową dla ogrzewania i wentylacji Q H,nd = (Q H,nd,n ), kwh/rok

8 Obliczenia zbiorcze dla strefy 24 st. C, went. graw. Temperatura wewnętrzna strefy i 24.0 o C Pole powierzchni pomieszczeń o regulowanej temperaturze A f m 2 Obciążenia cieplne pomieszczeń zyskami wewnętrznymi q int 4.0 W/m 2 Pojemność cieplna budynku C m J/K Stała czasowa budynku 44.3 h Udział granicznych potrzeb ciepła H,lim a H Obliczenia miesięcznego zapotrzebowania na energię do ogrzewania i wentylacji Q H,nd,n kwh/m-c miesiąc I II III IV V VI VII VIII IX X XI XII Średnia temperatura zewnętrzna e, o C Liczba godzin w miesiącu t m, h przenikanie Q H,th =10-3 *H tr *( i - wentylacje Q ve =10-3 *H ve *( i - przenikanie i wentylację Q H,ht =Q H,t +Q ve kwh/m-c Miesięczne zyski ciepła od nasłonecznienia Q sol, kwh/m-c Miesięczne wewnętrzne zyski ciepła Q int =q int *10-3 *A f *t m kwh/m-c Miesięczne zyski ciepła Q H,gn =Q sol +Q int kwh/m-c H=Q H,gn /Q H,ht H,1 H, f H,m Współczynnik wykorzystania zysków ciepła, H,gn Miesięczne zapotrzebowanie na energię Q H,nd,n =Q H,ht - H,gn*Q H,gn kwh/m-c Roczne zapotrzebowanie na energię użytkową dla ogrzewania i wentylacji Q H,nd = (Q H,nd,n ), kwh/rok

11 Zestawienie stref Numer strefy 1 Nazwa strefy A f V i - m 2 m 3 o C kwh/rok 24 st. C, went. mech., chłodzenie st. C, went. mech st. C, went. mech st. C, went. graw st. C, went. graw st. C, went. graw Całkowite zapotrzebowanie strefy Q H,nd [kwh/rok] Zapotrzebowanie na ciepło Q H,nd Tabela zbiorcza sezonowego zapotrzebowania na chłód Q C,nd dla każdej strefy Obliczenia zbiorcze dla strefy chłodu 24 st. C, went. mech., chłodzenie Temperatura wewnętrzna strefy dla lata int,c 24.0 o C Pole powierzchni pomieszczeń o regulowanej temperaturze A f m 2 Obciążenia cieplne pomieszczeń zyskami wewnętrznymi q int 4.0 W/m 2 Pojemność cieplna budynku C m J/K Stała czasowa budynku 99.6 h Udział granicznych potrzeb ciepła (1/ ) C,li m a C Współczynnik strat ciepła przez przenikanie H tr,adj H tr,adj W/K Współczynnik strat ciepła przez przenikanie z strefami ogrzewanymi H zv 0.0 W/K Współczynnik strat ciepła na podgrzanie powietrza wentylacyjnego H ve 40.0 W/K Obliczenia miesięcznego zapotrzebowania na energię do chłodzenia i wentylacji Q C,nd,n kwh/m-c miesiąc I II III IV V VI VII VIII IX X XI XII Średnia temperatura zewnętrzna e, o C Liczba godzin w miesiącu t m, h przenikanie Q C,t=10-3 *H*( i- e)*t m kwh/m-c wentylację Q ve=10-3 *H ve*( i- e)*t m kwh/m-c przenikanie i wentylację Q C,ht=Q C,t+Q ve kwh/m-c Miesięczne zyski ciepła od nasłonecznienia Q sol, kwh/m-c Miesięczne wewnętrzne zyski ciepła Q int=q int*10-3 *A f*t m kwh/m-c

12 Miesięczne zyski ciepła Q C,gn=Q sol+q int kwh/m-c H=Q C,gn/Q C,int / C, / C, f C,m Współczynnik wykorzystania zysków ciepła, C,gn Miesięczne zapotrzebowanie na energię Q C,nd,n=Q C,gn - C,gn*Q C,ht kwh/m-c Roczne zapotrzebowanie na energię użytkową dla chłodzenia i wentylacji Q C,nd = (Q C,nd,n ), kwh/rok Tabela zbiorcza sezonowego zapotrzebowania na ciepłą wodę Q W,Nd Obliczenia instalacja ciepłej wody użytkowej Ciepło właściwe wody, c W 4.19 kj/kg K Gęstość wody, W 1000 kg/m 3 Temperatura ciepłej wody, CW 55 Temperatura zimnej wody, O 10 o C o C Współczynnik korekcyjny, k t Liczba jednostek odniesienia, L i 130 j.o. Mnożnik na wodomierze mieszkaniowe Jednostkowe dobowe zużycie ciepłej wody, V CW dm 3 /j.o. d Mnożnik na przerwy urlopowe Czas użytkowania instalacji, t UZ dni Roczna energia użytkowa do przygotowania cwu, Q W,nd kwh/rok Nazwa źródła Tabela zbiorcza sprawności systemu ogrzewania i wentylacji Kocioł gazowy Nr źródła 1 - Udział procentowy 95 % Rodzaj nośnika energii Paliwo - gaz ziemny Współczynnik W H Współczynnik W el Energia użytkowa Q H,nd kwh/rok Wybrany wariant wytwarzania Kocioł gazowy Sprawność wytwarzania H,g Wybrany wariant regulacji Ogrzewanie wodne z grzejnikami członowymi lub płytowymi Sprawność regulacji H,e

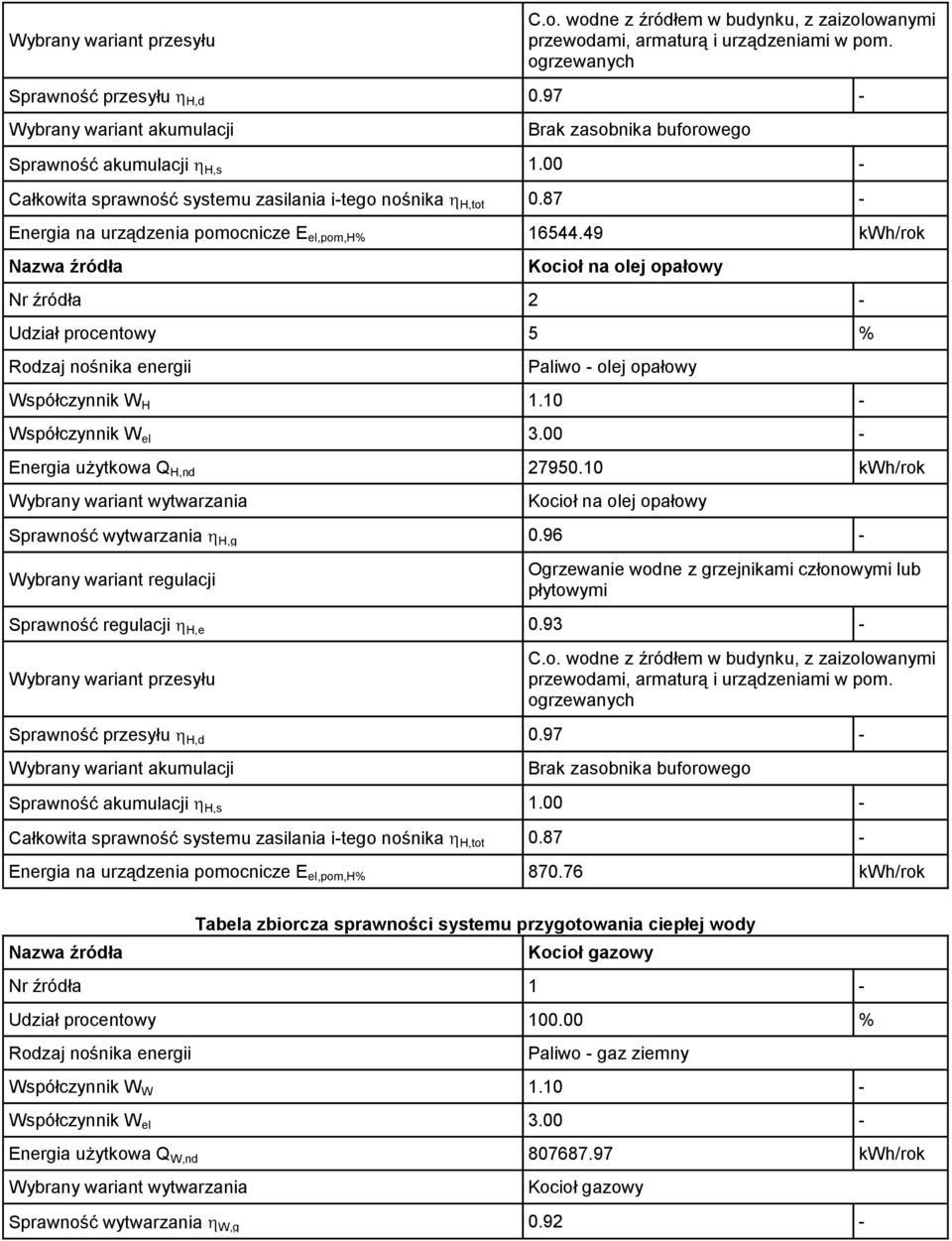

13 Wybrany wariant przesyłu C.o. wodne z źródłem w budynku, z zaizolowanymi przewodami, armaturą i urządzeniami w pom. ogrzewanych Sprawność przesyłu H,d Wybrany wariant akumulacji Brak zasobnika buforowego Sprawność akumulacji H,s Całkowita sprawność systemu zasilania i-tego nośnika H,tot Energia na urządzenia pomocnicze E el,pom,h% kwh/rok Nazwa źródła Kocioł na olej opałowy Nr źródła 2 - Udział procentowy 5 % Rodzaj nośnika energii Paliwo - olej opałowy Współczynnik W H Współczynnik W el Energia użytkowa Q H,nd kwh/rok Wybrany wariant wytwarzania Kocioł na olej opałowy Sprawność wytwarzania H,g Wybrany wariant regulacji Ogrzewanie wodne z grzejnikami członowymi lub płytowymi Sprawność regulacji H,e Wybrany wariant przesyłu C.o. wodne z źródłem w budynku, z zaizolowanymi przewodami, armaturą i urządzeniami w pom. ogrzewanych Sprawność przesyłu H,d Wybrany wariant akumulacji Brak zasobnika buforowego Sprawność akumulacji H,s Całkowita sprawność systemu zasilania i-tego nośnika H,tot Energia na urządzenia pomocnicze E el,pom,h% kwh/rok Tabela zbiorcza sprawności systemu przygotowania ciepłej wody Nazwa źródła Kocioł gazowy Nr źródła 1 - Udział procentowy % Rodzaj nośnika energii Paliwo - gaz ziemny Współczynnik W W Współczynnik W el Energia użytkowa Q W,nd kwh/rok Wybrany wariant wytwarzania Kocioł gazowy Sprawność wytwarzania W,g

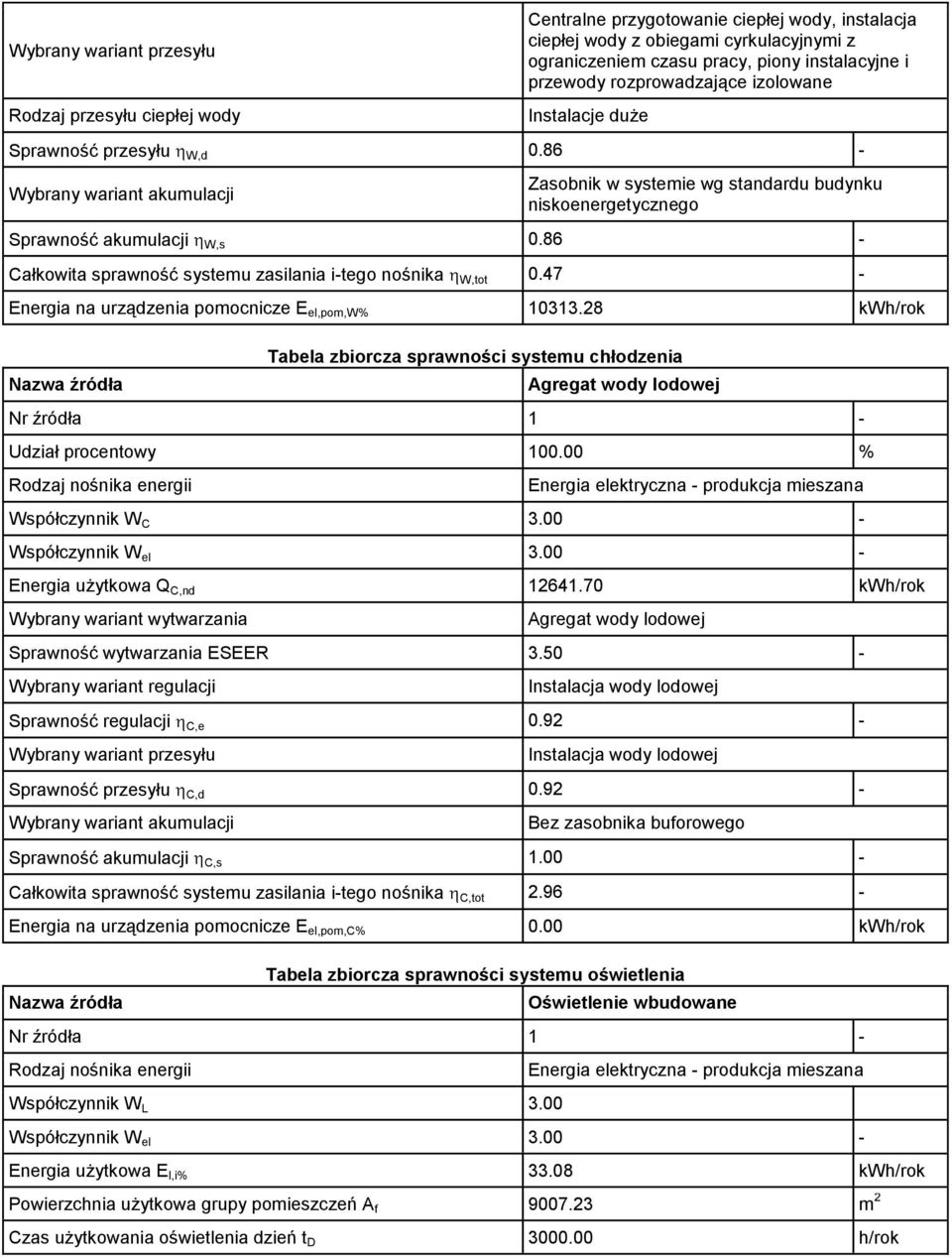

14 Wybrany wariant przesyłu Centralne przygotowanie ciepłej wody, instalacja ciepłej wody z obiegami cyrkulacyjnymi z ograniczeniem czasu pracy, piony instalacyjne i przewody rozprowadzające izolowane Rodzaj przesyłu ciepłej wody Instalacje duże Sprawność przesyłu W,d Wybrany wariant akumulacji Zasobnik w systemie wg standardu budynku niskoenergetycznego Sprawność akumulacji W,s Całkowita sprawność systemu zasilania i-tego nośnika W,tot Energia na urządzenia pomocnicze E el,pom,w% kwh/rok Nazwa źródła Tabela zbiorcza sprawności systemu chłodzenia Agregat wody lodowej Nr źródła 1 - Udział procentowy % Rodzaj nośnika energii Energia elektryczna - produkcja mieszana Współczynnik W C Współczynnik W el Energia użytkowa Q C,nd kwh/rok Wybrany wariant wytwarzania Agregat wody lodowej Sprawność wytwarzania ESEER Wybrany wariant regulacji Instalacja wody lodowej Sprawność regulacji C,e Wybrany wariant przesyłu Instalacja wody lodowej Sprawność przesyłu C,d Wybrany wariant akumulacji Bez zasobnika buforowego Sprawność akumulacji C,s Całkowita sprawność systemu zasilania i-tego nośnika C,tot Energia na urządzenia pomocnicze E el,pom,c% 0.00 kwh/rok Nazwa źródła Tabela zbiorcza sprawności systemu oświetlenia Oświetlenie wbudowane Nr źródła 1 - Rodzaj nośnika energii Współczynnik W L 3.00 Energia elektryczna - produkcja mieszana Współczynnik W el Energia użytkowa E l,i% kwh/rok Powierzchnia użytkowa grupy pomieszczeń A f m 2 Czas użytkowania oświetlenia dzień t D h/rok

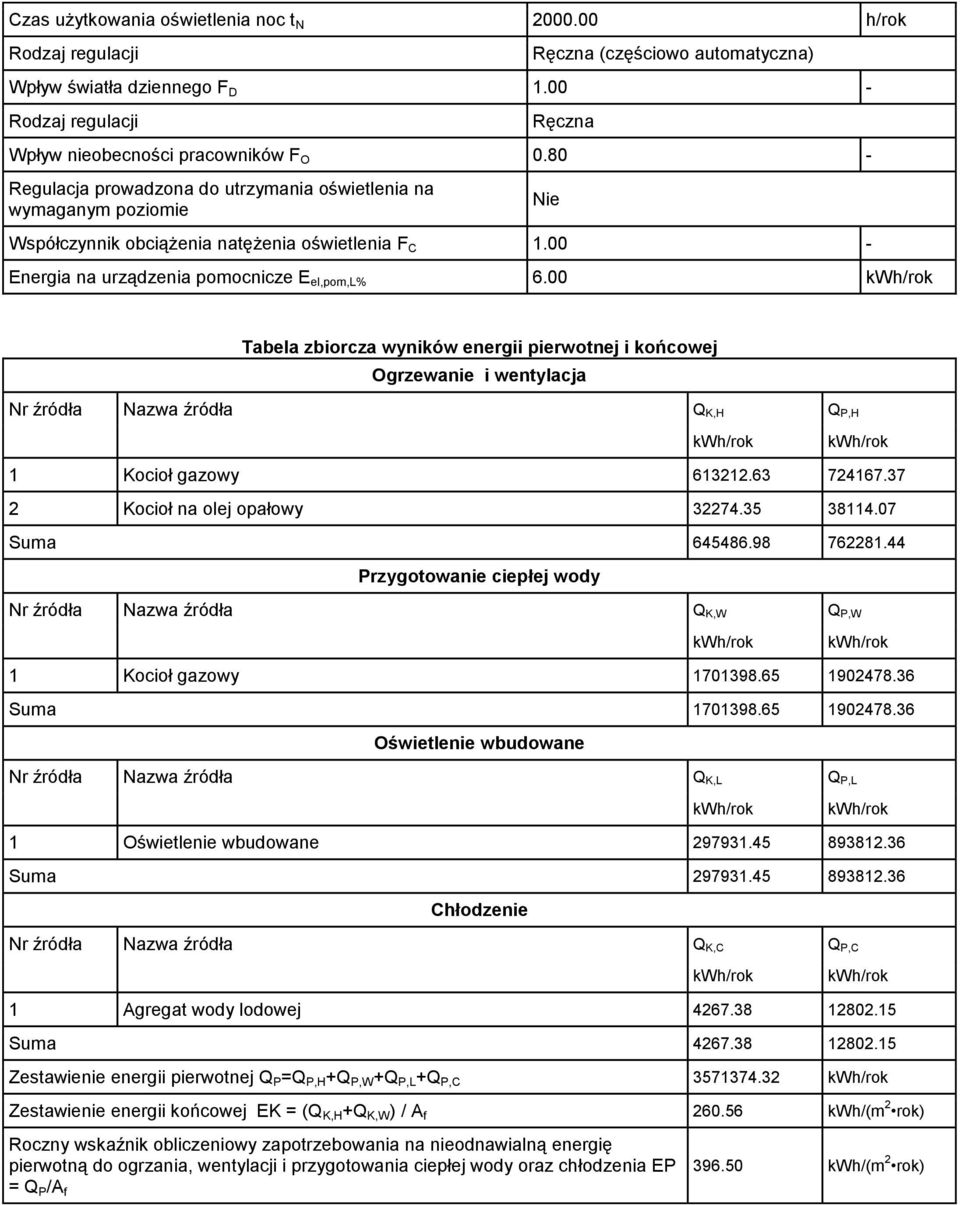

15 Czas użytkowania oświetlenia noc t N h/rok Rodzaj regulacji Ręczna (częściowo automatyczna) Wpływ światła dziennego F D Rodzaj regulacji Ręczna Wpływ nieobecności pracowników F O Regulacja prowadzona do utrzymania oświetlenia na wymaganym poziomie Współczynnik obciążenia natężenia oświetlenia F C Energia na urządzenia pomocnicze E el,pom,l% 6.00 kwh/rok Nie Tabela zbiorcza wyników energii pierwotnej i końcowej Ogrzewanie i wentylacja Nr źródła Nazwa źródła Q K,H Q P,H kwh/rok kwh/rok 1 Kocioł gazowy Kocioł na olej opałowy Suma Przygotowanie ciepłej wody Nr źródła Nazwa źródła Q K,W Q P,W kwh/rok kwh/rok 1 Kocioł gazowy Suma Oświetlenie wbudowane Nr źródła Nazwa źródła Q K,L Q P,L kwh/rok kwh/rok 1 Oświetlenie wbudowane Suma Chłodzenie Nr źródła Nazwa źródła Q K,C Q P,C kwh/rok kwh/rok 1 Agregat wody lodowej Suma Zestawienie energii pierwotnej Q P =Q P,H +Q P,W +Q P,L +Q P,C kwh/rok Zestawienie energii końcowej EK = (Q K,H +Q K,W ) / A f kwh/(m 2 rok) Roczny wskaźnik obliczeniowy zapotrzebowania na nieodnawialną energię pierwotną do ogrzania, wentylacji i przygotowania ciepłej wody oraz chłodzenia EP kwh/(m 2 rok) = Q P /A f

16 Budynek referencyjny wg WT 2014 Powierzchnia użytkowa ogrzewanego budynku A f m 2 Powierzchnia użytkowa chłodzonego budynku A f,c m 2 Cząstkowa maksymalna wartość wskaźnika EP na potrzeby ogrzewania, wentylacji oraz przygotowania ciepłej wody użytkowej Cząstkowa maksymalna wartość wskaźnika EP na potrzeby chłodzenia Cząstkowa maksymalna wartość wskaźnika EP na potrzeby oświetlenia Maksymalną wartość wskaźnika EP określającego roczne obliczeniowe zapotrzebowanie budynku na nieodnawialną energię pierwotną do ogrzewania, wentylacji, chłodzenia, przygotowania ciepłej wody użytkowej oraz oświetlenia Sprawdzenie warunku na EP EP kwh/(m 2 rok) EP max kwh/(m 2 rok) Uwagi Δ EP H+W kwh/(m 2 rok) Δ EP C 0.74 kwh/(m 2 rok) Δ EP L kwh/(m 2 rok) EP max kwh/(m 2 rok) < Warunek spełniony 4. DANE WYKAZUJĄCE, ŻE PRZYJĘTE W PROJEKCIE ARCHITEKTONICZNO-BUDOWLANYM ROZWIĄZANIA BUDOWLANE I INSTALACYJNE SPEŁNIAJĄ WYMAGANIA DOTYCZĄCE OSZCZĘDNOŚCI ENERGII ZAWARTE W PRZEPISACH TECHNICZNO BUDOWLANYCH 4.1 Sprawdzenie warunku powierzchni okien dla budynku Pole powierzchni przegród szklanych i przezroczystych o współczynniku U 0,9 W(m 2 K) A o = 761,85 m 2 Pole powierzchni [ m2 ] Az Aw A0max=0,15xAz+0,03 Aw Pole powierzchni okien Ao [ m2 ] Kierunek Powierzchnia oknien [ m2 ] południe S zachód W wschód E północ N nie stosuje się Razem Ao Aomax Ao Wniosek Ao jest mniejsze niż Aomax = warunek spełniony

17 Powierzchnia okien spełnia wymagania określone w pkt. 2.1 załącznika nr 2 do Rozporządzenia MI z dn r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie: Sprawdzenie warunku powierzchni okien A omax A o Warunek spełniony 4.2 Izolacja cieplna przewodów rozdzielczych i komponentów w instalacjach centralnego ogrzewania, ciepłej wody użytkowej (w tym przewodów cyrkulacyjnych), instalacji chłodu i ogrzewania powietrznego Rodzaj przewodu lub komponentu Zaprojektowana grubość izolacji cieplnej [mm] materiał: 0,035W/(m*K) [mm] Min. grubość izolacji cieplnej [mm] materiał: 0,035W/(m*K) Średnica wewnętrzna do 22mm 20mm 20mm Średnica wewnętrzna od 22 do 35mm Średnica wewnętrzna od 35 do 100mm Średnica wewnętrzna ponad 100mm 30mm równy Ø wewn. 100mm 30mm równy Ø wewn. 100mm Przewody i armatura wg poz. 1-4 przechodzące przez ściany lub stropy, skrzyżowania przewodów Przewody c.o. wg poz. 1-4 ułożone w komponentach budowlanych miedzy ogrzewanymi pomieszczeniami różnych użytkowników 50% wymagań z poz % wymagań z poz % wymagań z poz % wymagań z poz Sprawdzenie warunku przepuszczalności energii całkowitej okna oraz przegród szklanych i przeźroczystych g c = f c x g G g G - współczynnik przepuszczalności całkowitej dla rodzaju oszklenia = 0,75 f c - współczynnik korekcyjny białe żaluzje o lamelach nastawnych = 0,45 ściana W warunek spełniony 0,34 0,35 ściana E warunek spełniony 0, 34 0,35 ściana S warunek spełniony 0, 34 0,35 ściana N nie stosuje się

18 4.4 Sprawdzenie warunku spełnienia wymagań dotyczących powierzchniowej kondensacji pary wodnej Wartości obliczeniowego czynnika temperatury f Rsi,min dla przegród zewnętrznych Wartości obliczeniowego czynnika temperatury f Rsi,min dla przegród: S1, S11, S13, S14, ST2, S12, S15 Miesiąc f Rsi,min [W/m 2 K] 1 Styczeń Luty Marzec Kwiecień Maj Czerwiec Lipiec Sierpień Wrzesień Październik Listopad Grudzień Miesiąc krytyczny: Luty Wartość czynnika temperatury dla krytycznego miesiąca: f Rsi,max =0.706 Wartości obliczeniowego czynnika temperatury f Rsi,min dla przegród stykających się z gruntem Wartości obliczeniowego czynnika temperatury f Rsi,min dla przegród: P3, P1, SP1, SP2, SP3, SP4 Miesiąc f Rsi,min [W/m 2 K] 1 Styczeń Luty Marzec Kwiecień Maj Czerwiec Lipiec Sierpień Wrzesień Październik Listopad Grudzień Miesiąc krytyczny: Styczeń, Luty, Marzec, Kwiecień, Maj, Czerwiec, Lipiec, Sierpień, Wrzesień, Październik, Listopad, Grudzień Wartość czynnika temperatury dla krytycznego miesiąca: f Rsi,max =0.834

19 Efektywna wartość czynnika temperatury na powierzchni wewnętrznej przegrody wyznaczona na podstawie wartości współczynnika przenikania ciepła elementu U oraz oporu przejmowania ciepła na powierzchni wewnętrznej Rsi dla poszczególnych przegród. Nazwa przegrody Symbol U [W/(m 2 K)] f Rsi [W/(m 2 K)] f Rsi>f Rsi,max [W/(m 2 K)] Warunek 1 Ściana zewnętrzna S > Spełniony 2 Ściana zewnętrzna S > Spełniony 3 Ściana zewnętrzna S > Spełniony 4 Ściana zewnętrzna S > Spełniony 5 Podłoga na gruncie P > Spełniony 6 Podłoga na gruncie P > Spełniony 7 Dach ST > Spełniony 8 Ściana na gruncie SP > Spełniony 9 Ściana zewnętrzna S > Spełniony 10 Ściana na gruncie SP > Spełniony 11 Ściana zewnętrzna S > Spełniony 12 Ściana na gruncie SP > Spełniony 13 Ściana na gruncie SP > Spełniony 4.5 Sprawdzenie warunku szczelności na przenikanie powietrza (współczynnik infiltracji powietrza) Zaprojektowano okna i drzwi balkonowe, które będą spełniać wymagania szczelności określone w pkt. 2.3 załącznika do Rozporządzenia MI, m. in. współczynnik infiltracji powietrza otwieranych okien nie może być większy nic 0,3 m 3 /(m x H x dapa 2/3 ). Nawiew powietrza realizowany przez nawiewniki ścienne. WNIOSKI KOŃCOWE Projekt budowlany spełnia wymagania oszczędności energii i izolacyjności cieplnej wg Rozporządzenia MI z dn r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie z późniejszymi zmianami. Wymagania minimalne uznaje się za spełnione dla budynku podlegającego przebudowie, jeżeli przegrody oraz wyposażenie techniczne budynku podlegającego przebudowie odpowiadają przynajmniej wymaganiom izolacyjności cieplnej określonym w załączniku nr 2 do rozporządzenia oraz powierzchnia okien odpowiada wymaganiom określonym w pkt. 2.1 załącznika nr 2 do rozporządzenia. Charakterystykę sporządził: mgr Marcin Czech (MI/ŚE/269/2009)
