Porównanie płaskich kolektorów słonecznych

Transkrypt

1 Porównanie płaskich kolektorów słonecznych Poglądowe porównanie płaskich kolektorów słonecznych oferowanych przez producentów techniki grzewczej i producenta kolektorów Tendencje na rynku kolektorów słonecznych Czym kierować się przy wyborze instalacji solarnej?

2 Wybór kolektora słonecznego płaski, czy próżniowy Wybór kolektora słonecznego i całej instalacji solarnej, to odpowiedzialna decyzja, ze względu na zakładaną minimum 20-letnią eksploatację instalacji oraz spodziewany efekt ekonomiczny, mający zapewnić realny okres zwrotu kosztów inwestycji i następnie oszczędności dla budżetu domowego. Jednym z podstawowych dylematów inwestora jest na pewno wybór typu kolektora słonecznego: płaskiego lub próżniowego, co omówione zostało w: Kolektor płaski, czy rurowy próżniowy. 2

3 Wybór kolektora słonecznego jaki producent? Wybór instalacji solarnej to także kwestia wyboru producenta. Zasadniczą kwestią jest często wybór pomiędzy kompletnym systemem oferowanym zazwyczaj przez producenta kompletnej techniki grzewczej, a produktami oferowanymi przez producentów instalacji solarnych. Pytanie może być postawione przez inwestora w sposób: Czy warto wybrać z jednej ręki kompletny system, czyli np. kocioł grzewczy i instalację solarną, czy też wybrać instalację solarną w sposób niezależny od pozostałych elementów systemu grzewczego? Kompletny zestaw producenta techniki grzewczej Zestaw solarny producenta kolektorów słonecznych 3

4 Trendy na rynku kolektorów słonecznych Rynek kolektorów słonecznych ulega dynamicznemu rozwojowi. Dla budynków jednorodzinnych powszechnie oferuje się obecnie gotowe zestawy, obniżające cenę inwestycji, a także zwiększające wygodę doboru i kompletacji rozwiązania Jednym z trendów jest widoczna optymalizacja kosztów, polegająca na powszechnym zastosowaniu aluminium w budowie kolektorów. Standardem rynkowym stały się absorbery aluminiowo-miedziane. Coraz powszechniej stosuje się także szyby o wysokiej przepuszczalności promieniowania słonecznego, w tym ze szkła antyrefleksyjnego. Sterowniki instalacji solarnych posiadają obecnie szeroki zakres funkcji, włącznie z ochroną przed przegrzewaniem kolektorów, bilansowaniem uzysków ciepła, diagnostyką działania instalacji solarnej, itd.. 4

5 Porównanie kolektorów płaskich Aby wykazać różnice pomiędzy ofertą producentów techniki grzewczej, a producentem kolektorów słonecznych, posłużono się porównaniem parametrów dla wybranych popularnych na rynku polskim urządzeń: 13 kolektorów płaskich: Buderus SKN 3.0, Buderus SKN 4.0, Buderus SKS 4.0, DeDietrich PRO 2.5, Immergas EP 2.6B, Immergas EPM 2.6B, Junkers FKC- 1S, Junkers FKT-1S, Vaillant aurotherm VFK 145 V, Viessmann 100-F, Viessmann 200-F, Wolf CFK-1, Wolf Topson F3-1 5 kolektorów płaskich Hewalex serii KS2000 Hewalex KS2000 TP Am, Hewalex KS2000 TLP AC, Hewalex KS2000 SLP, Hewalex KS2000 TLP, Hewalex KS2000 TLP ACR 5

6 Sprawność kolektora Porównanie sprawności pracy kolektorów Wykres sprawności kolektorów słonecznych dla poglądowego porównania sprawności kolektorów oferowanych przez producentów systemów grzewczych z kolektorami Hewalex, dla przykładu KS2000 TLP i KS2000 TLP ACR pojedyncze kolektory producentów systemów grzewczych, uzyskują wyższe sprawności 13 kolektorów słonecznych producentów systemów grzewczych Hewalex KS2000 TLP Hewalex KS2000 TLP ACR Wykres dla nasłonecznienia 800 W/m 2 Różnica temperatury (absorber-otoczenie) - dane z certyfikatów Solar Keymark (estif.org) 6

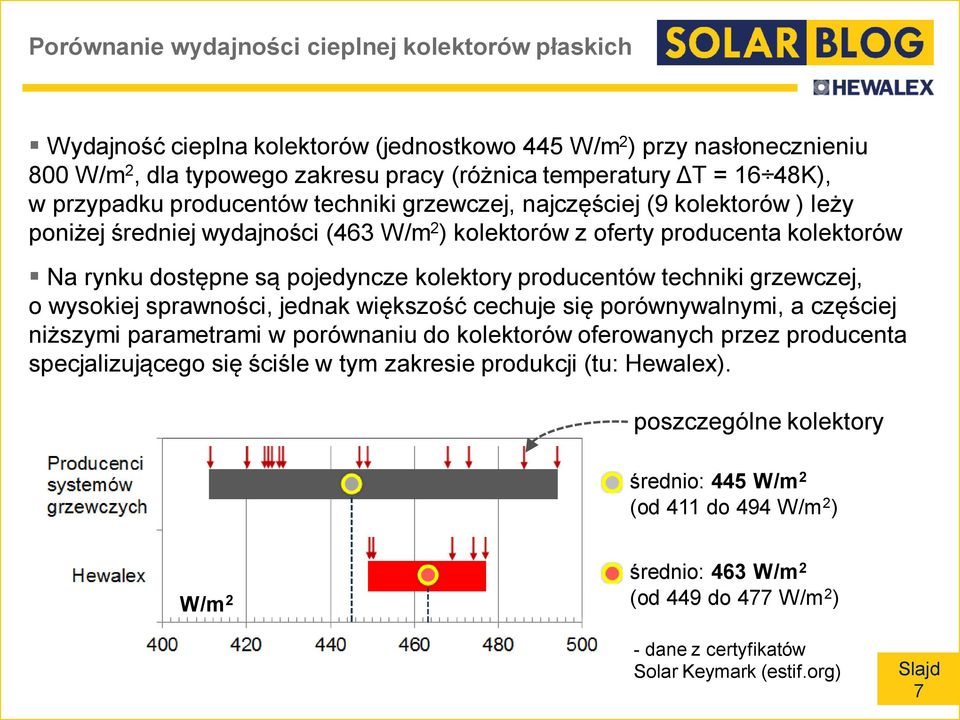

7 Porównanie wydajności cieplnej kolektorów płaskich Wydajność cieplna kolektorów (jednostkowo 445 W/m 2 ) przy nasłonecznieniu 800 W/m 2, dla typowego zakresu pracy (różnica temperatury ΔT = 16 48K), w przypadku producentów techniki grzewczej, najczęściej (9 kolektorów ) leży poniżej średniej wydajności (463 W/m 2 ) kolektorów z oferty producenta kolektorów Na rynku dostępne są pojedyncze kolektory producentów techniki grzewczej, o wysokiej sprawności, jednak większość cechuje się porównywalnymi, a częściej niższymi parametrami w porównaniu do kolektorów oferowanych przez producenta specjalizującego się ściśle w tym zakresie produkcji (tu: Hewalex). poszczególne kolektory średnio: 445 W/m 2 (od 411 do 494 W/m 2 ) W/m 2 średnio: 463 W/m 2 (od 449 do 477 W/m 2 ) - dane z certyfikatów Solar Keymark (estif.org) 7

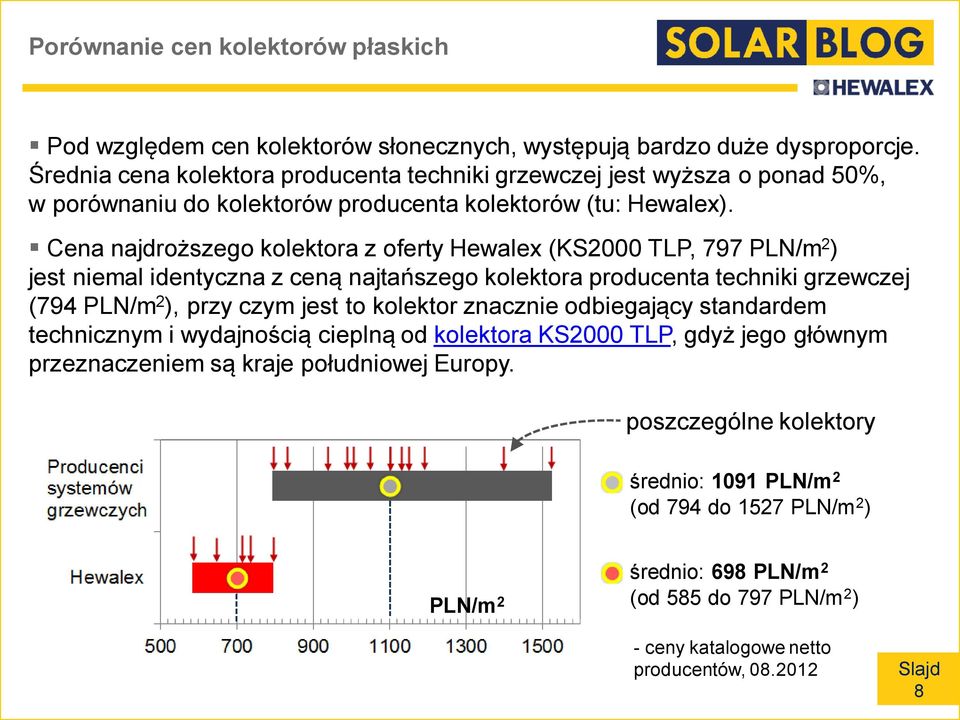

8 Porównanie cen kolektorów płaskich Pod względem cen kolektorów słonecznych, występują bardzo duże dysproporcje. Średnia cena kolektora producenta techniki grzewczej jest wyższa o ponad 50%, w porównaniu do kolektorów producenta kolektorów (tu: Hewalex). Cena najdroższego kolektora z oferty Hewalex (KS2000 TLP, 797 PLN/m 2 ) jest niemal identyczna z ceną najtańszego kolektora producenta techniki grzewczej (794 PLN/m 2 ), przy czym jest to kolektor znacznie odbiegający standardem technicznym i wydajnością cieplną od kolektora KS2000 TLP, gdyż jego głównym przeznaczeniem są kraje południowej Europy. poszczególne kolektory średnio: 1091 PLN/m 2 (od 794 do 1527 PLN/m 2 ) PLN/m 2 średnio: 698 PLN/m 2 (od 585 do 797 PLN/m 2 ) - ceny katalogowe netto producentów,

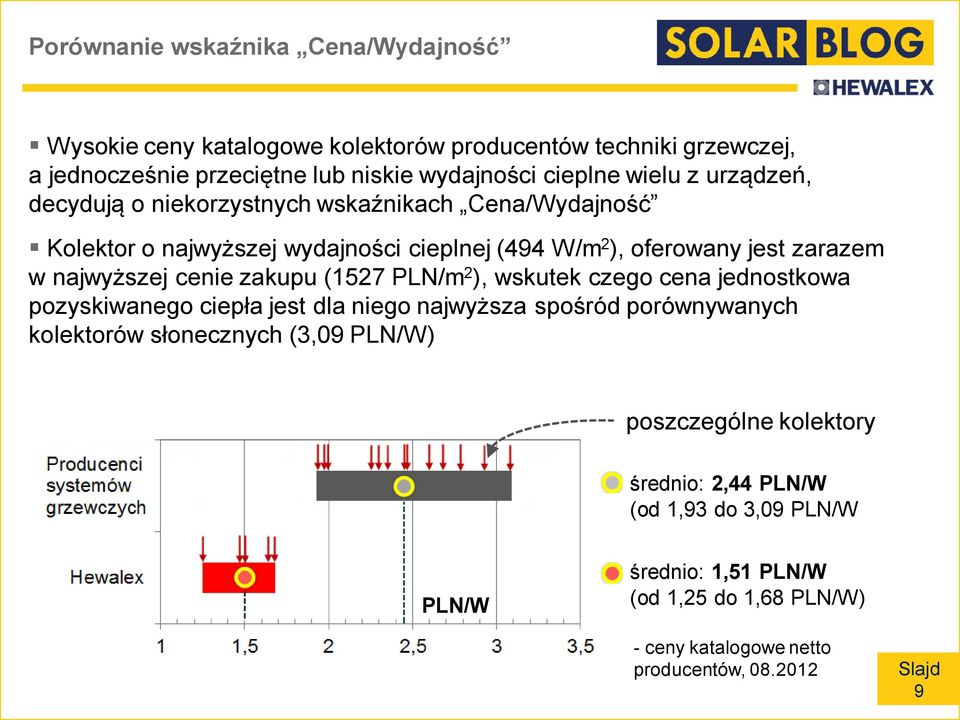

9 Porównanie wskaźnika Cena/Wydajność Wysokie ceny katalogowe kolektorów producentów techniki grzewczej, a jednocześnie przeciętne lub niskie wydajności cieplne wielu z urządzeń, decydują o niekorzystnych wskaźnikach Cena/Wydajność Kolektor o najwyższej wydajności cieplnej (494 W/m 2 ), oferowany jest zarazem w najwyższej cenie zakupu (1527 PLN/m 2 ), wskutek czego cena jednostkowa pozyskiwanego ciepła jest dla niego najwyższa spośród porównywanych kolektorów słonecznych (3,09 PLN/W) poszczególne kolektory średnio: 2,44 PLN/W (od 1,93 do 3,09 PLN/W PLN/W średnio: 1,51 PLN/W (od 1,25 do 1,68 PLN/W) - ceny katalogowe netto producentów,

10 Wnioski z porównania kolektorów słonecznych Producenci techniki grzewczej (kompletnych systemów) w wielu przypadkach oferują kolektory słoneczne w wysokich cenach i często o przeciętnych sprawnościach. Do tego dochodzi fakt przyznawania krótszych okresów gwarancyjnych zazwyczaj 2-5 lat. Wyższe ceny instalacji solarnych tej grupy producentów mogą wynikać z generowania wyższych marż, wobec konkurowania na rynku, głównym produktem, np. kotłami grzewczymi. Argumentem producentów techniki grzewczej jest oferowanie kompletnych systemów (kocioł wraz z instalacją solarną). Przy czym sterowniki producentów kolektorów, jak np. G-422, pozwalają na współpracę z każdym regulatorem kotła, w celu ograniczana ich pracy na podgrzew c.w.u. przy pracy instalacji solarnej. 10

11 Przykład wyboru kolektorów słonecznych Przykład wyboru pomiędzy 2 zestawami solarnymi dla c.w.u.: 3-4 osoby Zestawy solarne złożone z 2 kolektorów płaskich o porównywalnej powierzchni absorbera. W przypadku producenta techniki grzewczej wybrano ofertę jednego z popularnych na rynku europejskim przedsiębiorstw (Kolektor B ). W przypadku producenta kolektorów słonecznych, wybrano zestaw z kolektorami typu KS2500 TLP AC Obydwa typy kolektorów posiadają absorbery aluminiowo-miedziane o podobnej powierzchni. Hewalex 2 TLPAC-300W-KS

12 Porównanie cech przykładowych kolektorów Porównanie podstawowych cech i parametrów przykładowych kolektorów płaskich Parametr Absorber Hewalex KS2500 TP AC aluminiowo-miedziany, harfowy, spawany laserowo Kolektor słoneczny Kolektor B aluminiowo-miedziany, meandrowy, spawany laserowo Izolacja cieplna dna obudowy 55 mm 50 mm Powierzchnia brutto/apertury 2,515 / 2,236 m 2 2,510 / 2,330 m 2 Współczynnik kierunkowy dla szyby, 50 o 0,96 0,89 Sprawność optyczna 0 79,4 % 78,2 % Współczynniki strat ciepła a1 / a2 4,36 / 0,0049 4,07 / 0,0016 Wydajność cieplna ( T=16K) 564 W/m W/m 2 Wydajność cieplna ( T=48K) 415 W/m W/m 2 Średnia sprawność w zakresie 16-48K 61,2 % 59,5 % Średnia wydajność cieplna dla 16-48K 490 W/m W/m 2 Cena jednostkowa netto apertury 662 PLN/m PLN/m 2 Wskaźnik Cena/Wydajność cieplna 1,47 PLN 2,60 PLN Standardowa gwarancja 10 lat 2 lata 12

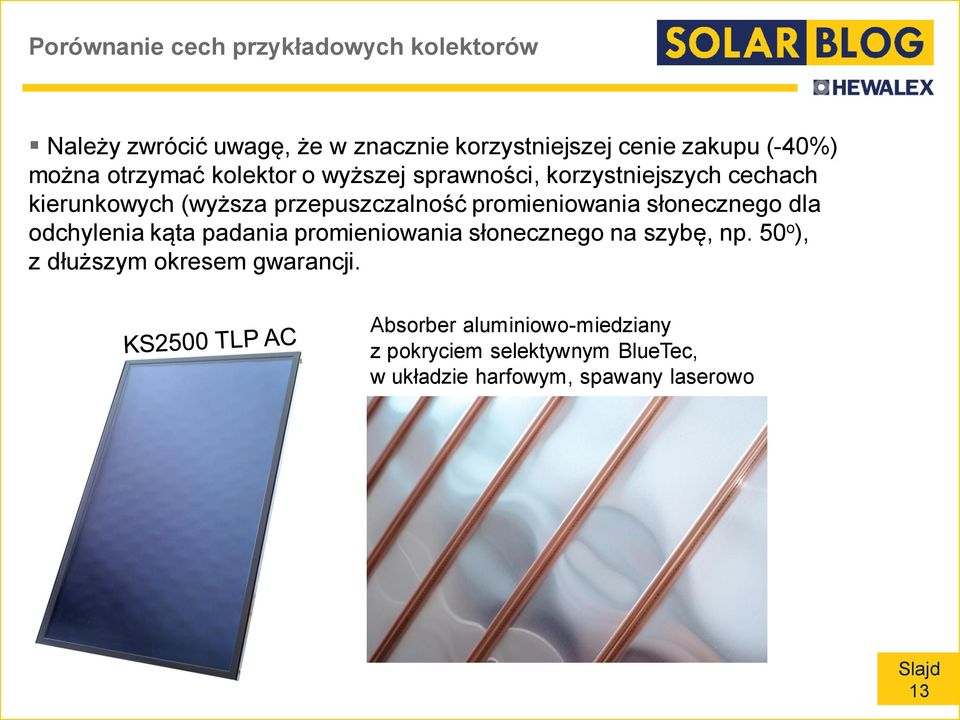

13 Porównanie cech przykładowych kolektorów Należy zwrócić uwagę, że w znacznie korzystniejszej cenie zakupu (-40%) można otrzymać kolektor o wyższej sprawności, korzystniejszych cechach kierunkowych (wyższa przepuszczalność promieniowania słonecznego dla odchylenia kąta padania promieniowania słonecznego na szybę, np. 50 o ), z dłuższym okresem gwarancji. Absorber aluminiowo-miedziany z pokryciem selektywnym BlueTec, w układzie harfowym, spawany laserowo 13

14 Porównanie przykładowych zestawów pakietowych Porównanie przykładowych zestawów pakietowych: 14

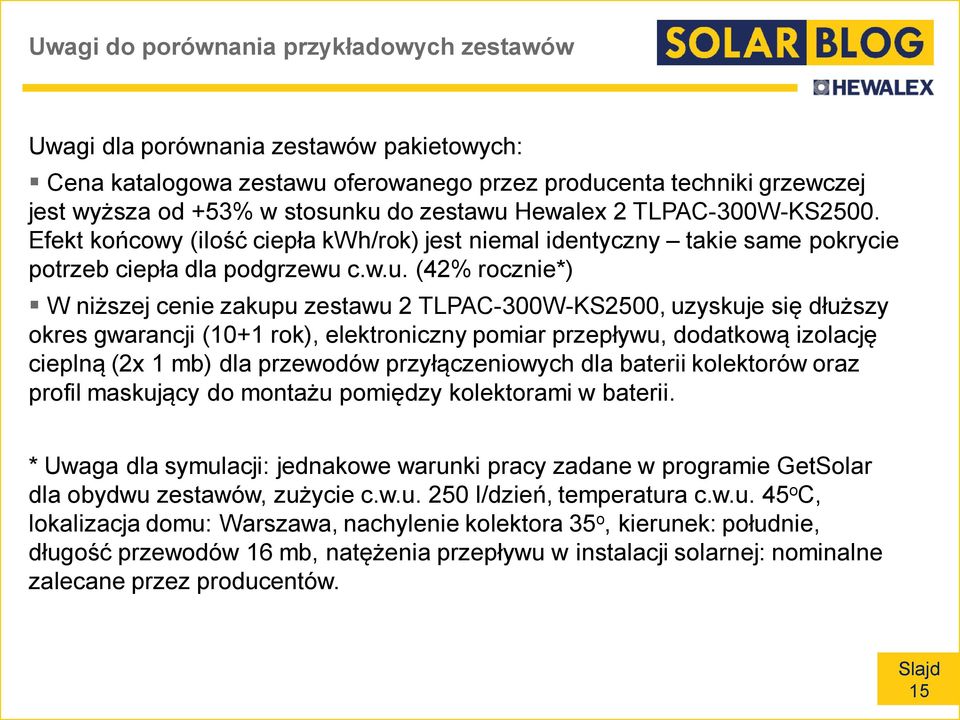

15 Uwagi do porównania przykładowych zestawów Uwagi dla porównania zestawów pakietowych: Cena katalogowa zestawu oferowanego przez producenta techniki grzewczej jest wyższa od +53% w stosunku do zestawu Hewalex 2 TLPAC-300W-KS2500. Efekt końcowy (ilość ciepła kwh/rok) jest niemal identyczny takie same pokrycie potrzeb ciepła dla podgrzewu c.w.u. (42% rocznie*) W niższej cenie zakupu zestawu 2 TLPAC-300W-KS2500, uzyskuje się dłuższy okres gwarancji (10+1 rok), elektroniczny pomiar przepływu, dodatkową izolację cieplną (2x 1 mb) dla przewodów przyłączeniowych dla baterii kolektorów oraz profil maskujący do montażu pomiędzy kolektorami w baterii. * Uwaga dla symulacji: jednakowe warunki pracy zadane w programie GetSolar dla obydwu zestawów, zużycie c.w.u. 250 l/dzień, temperatura c.w.u. 45 o C, lokalizacja domu: Warszawa, nachylenie kolektora 35 o, kierunek: południe, długość przewodów 16 mb, natężenia przepływu w instalacji solarnej: nominalne zalecane przez producentów. 15

16 Podsumowanie i wnioski Oferta producentów techniki grzewczej nie zawsze jest atrakcyjna pod względem ceny, wydajności, świadczeń, itp.. Wybierając ofertę znanego na rynku producenta kompletnej techniki grzewczej należy liczyć się z wysoką ceną zakupu instalacji solarnej, co nie przekłada się najczęściej na wyższe uzyski ciepła. Szczególnie pod względem wskaźnika Cena/Wydajność, oferta producentów techniki grzewczej prezentuje się mało atrakcyjnie w porównaniu do ofert producentów stricte kolektorów słonecznych. Atutem zakupu kompletnego systemu grzewczego i solarnego może być sama wygoda inwestycji. Są to jednak dwa niezależne systemy, które sporadycznie w przypadku małych instalacji w domach jednorodzinnych, łączy się ze sobą pod względem współpracy regulatorów. Większość sterowników producentów instalacji solarnych (w tym np. G-422), pozwala w razie potrzeby na współpracę z kotłami grzewczymi, w celu okresowego ograniczania ich pracy na podgrzewanie wody użytkowej. 16
