1 Diagnostyka Obrazowa Prawidłowe wyświetlanie obrazów diagnostycznych oraz kontrola jakości wyświetlanego obrazu

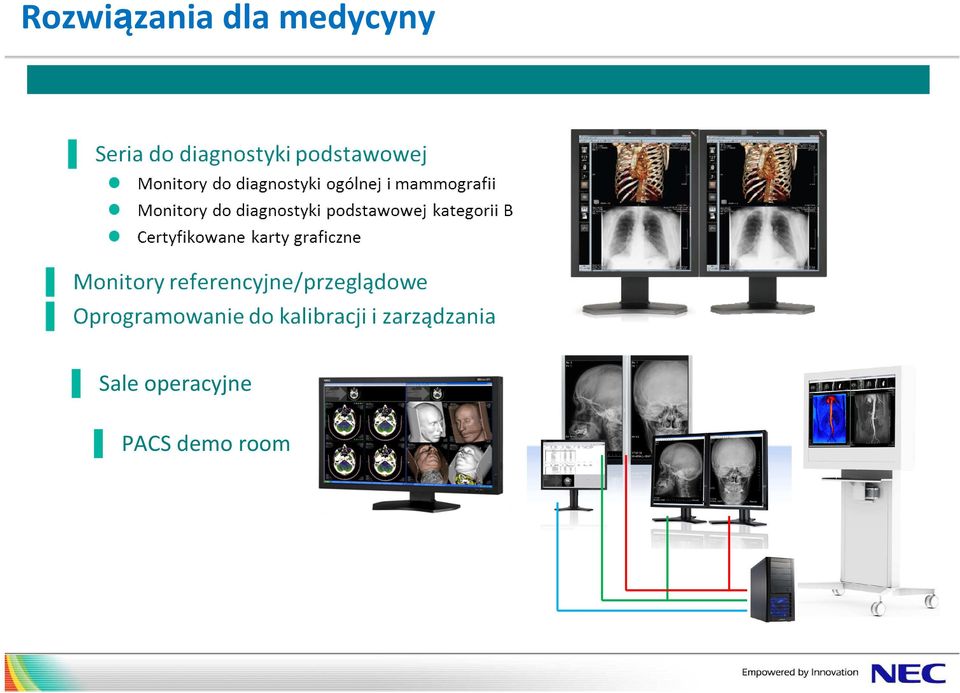

2 Rozwiązania dla medycyny Sale operacyjne PACS demo room

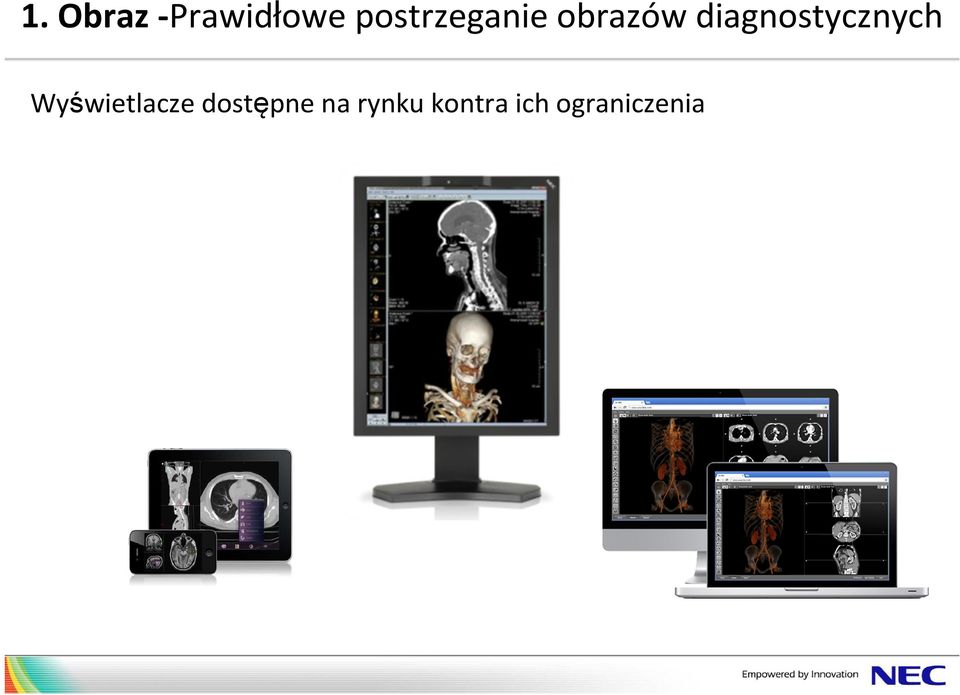

3 1. Obraz -Prawidłowe postrzeganie obrazów diagnostycznych Wyświetlacze dostępne na rynku kontra ich ograniczenia

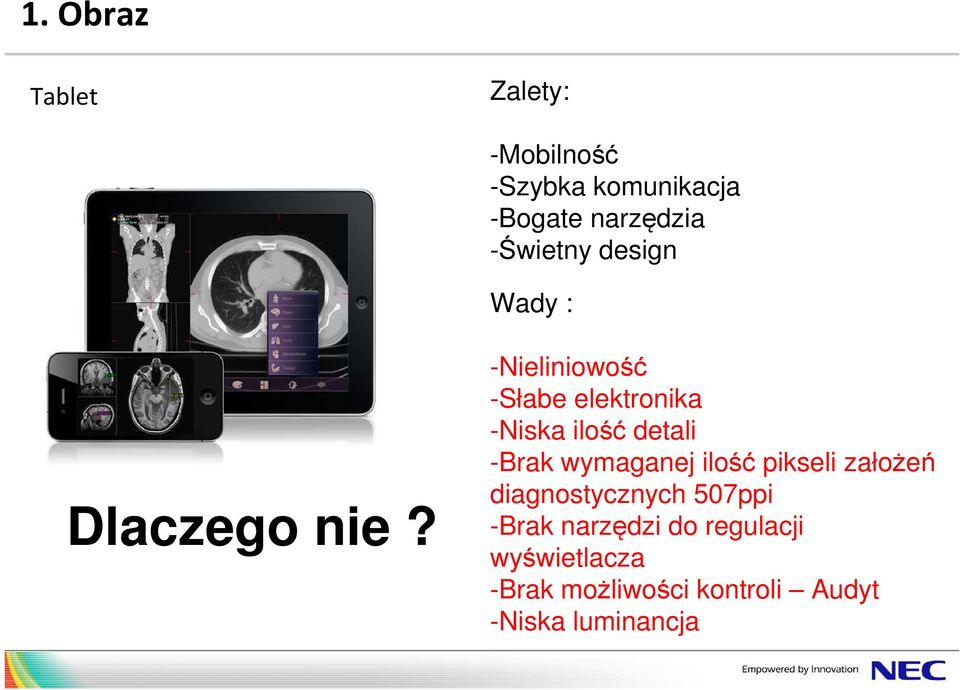

4 1. Obraz Tablet Zalety: -Mobilność -Szybka komunikacja -Bogate narzędzia -Świetny design Wady : Dlaczego nie? -Nieliniowość -Słabe elektronika -Niska ilość detali -Brak wymaganej ilość pikseli założeń diagnostycznych 507ppi -Brak narzędzi do regulacji wyświetlacza -Brak możliwości kontroli Audyt -Niska luminancja

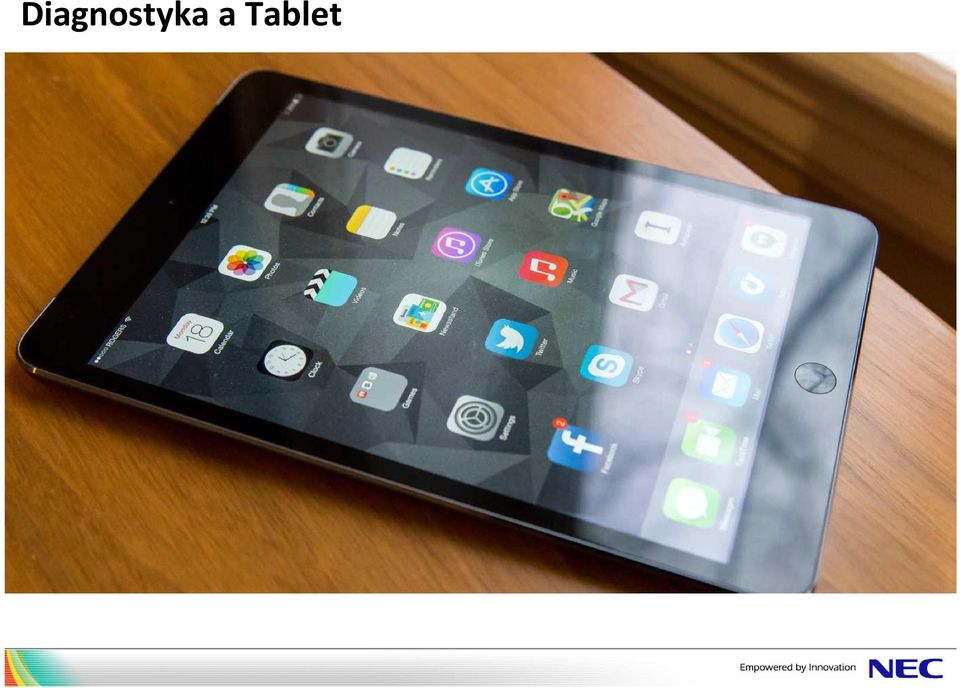

5 Diagnostyka a Tablet Jest różna w zakresie od zastosowanych elementów

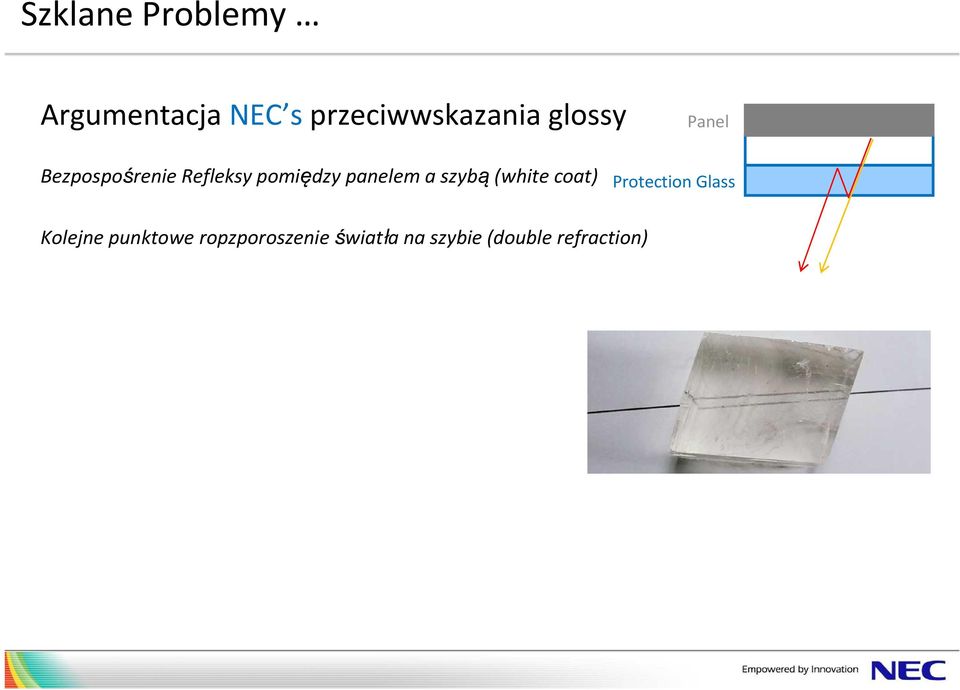

6 Szklane Problemy Argumentacja NEC sprzeciwwskazania glossy Panel Bezpospośrenie Refleksy pomiędzy panelem a szybą(white coat) Protection Glass Kolejne punktowe ropzporoszenie światła na szybie (double refraction)

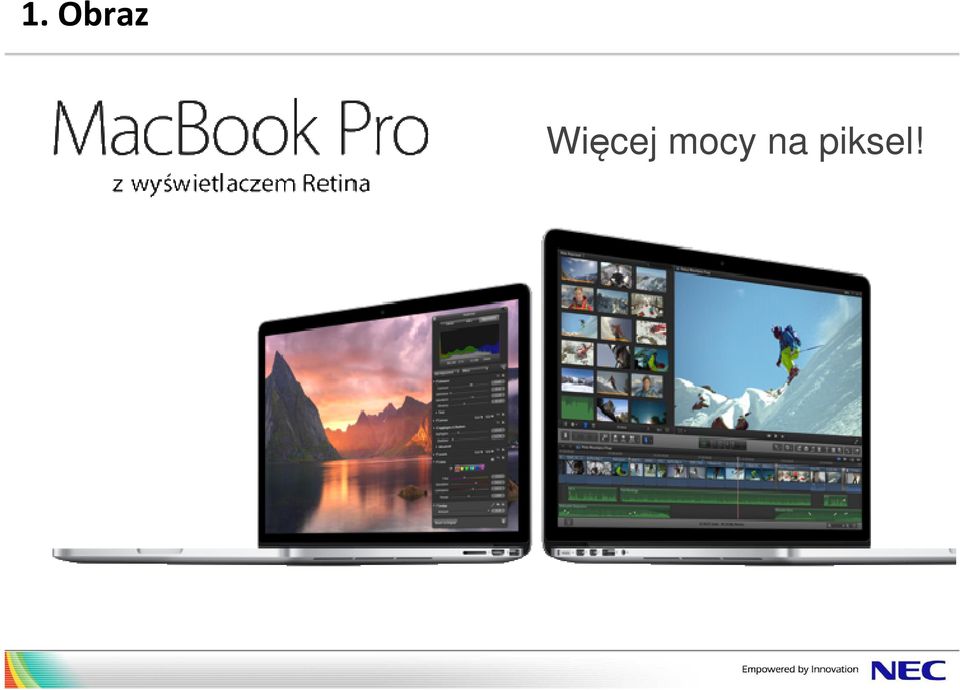

7 1. Obraz Więcej mocy na piksel!

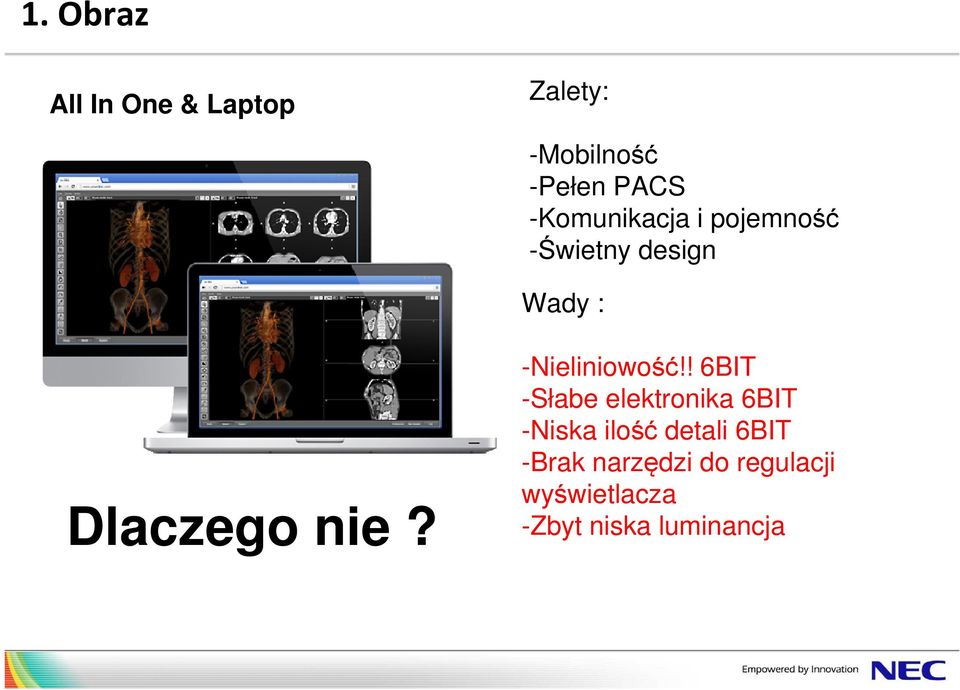

8 1. Obraz All In One & Laptop Zalety: -Mobilność -Pełen PACS -Komunikacja i pojemność -Świetny design Wady : Dlaczego nie? -Nieliniowość!! 6BIT -Słabe elektronika 6BIT -Niska ilość detali 6BIT -Brak narzędzi do regulacji wyświetlacza -Zbyt niska luminancja

9 Dlaczego więc NIE? NEC Display Solutions Europe 2011

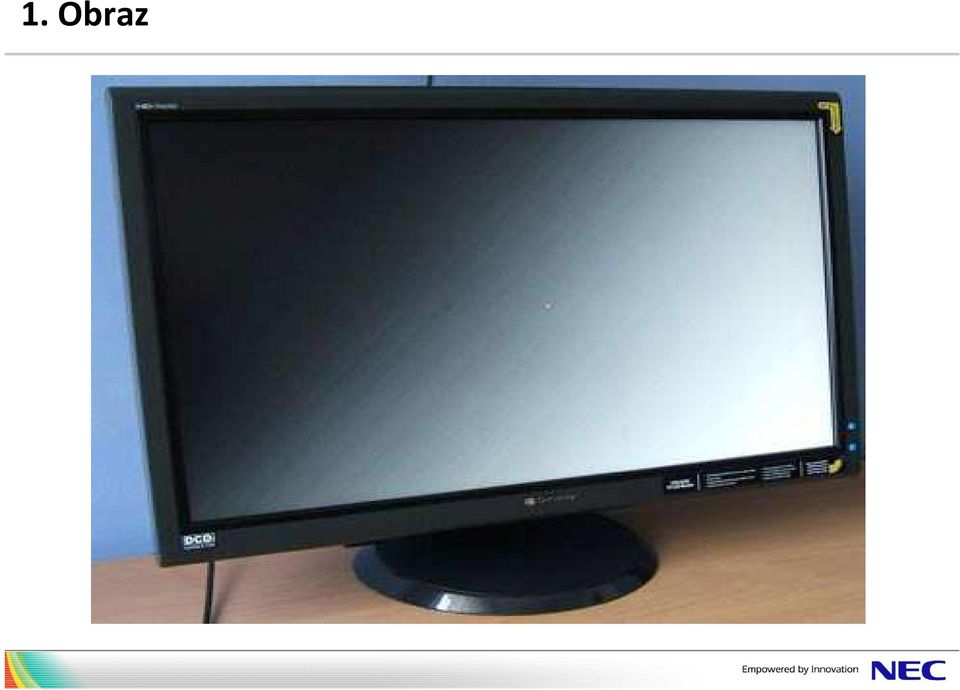

10 1. Obraz

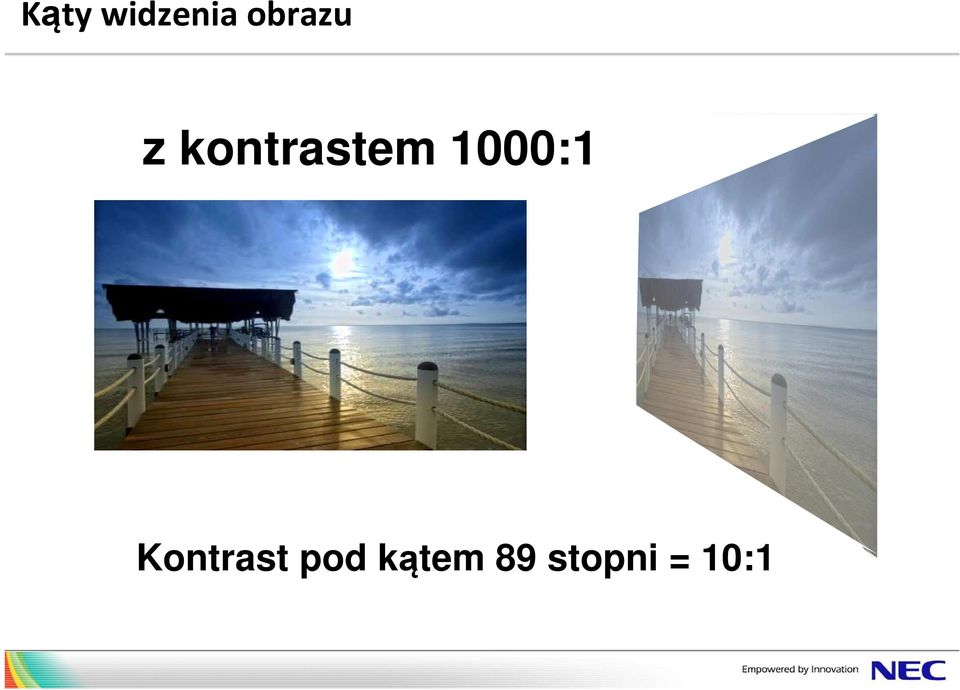

11 Kąty widzenia obrazu z kontrastem 1000:1 Kontrast pod kątem 89 stopni = 10:1

12 NEC Corporation 2009

13 NEC Corporation 2009

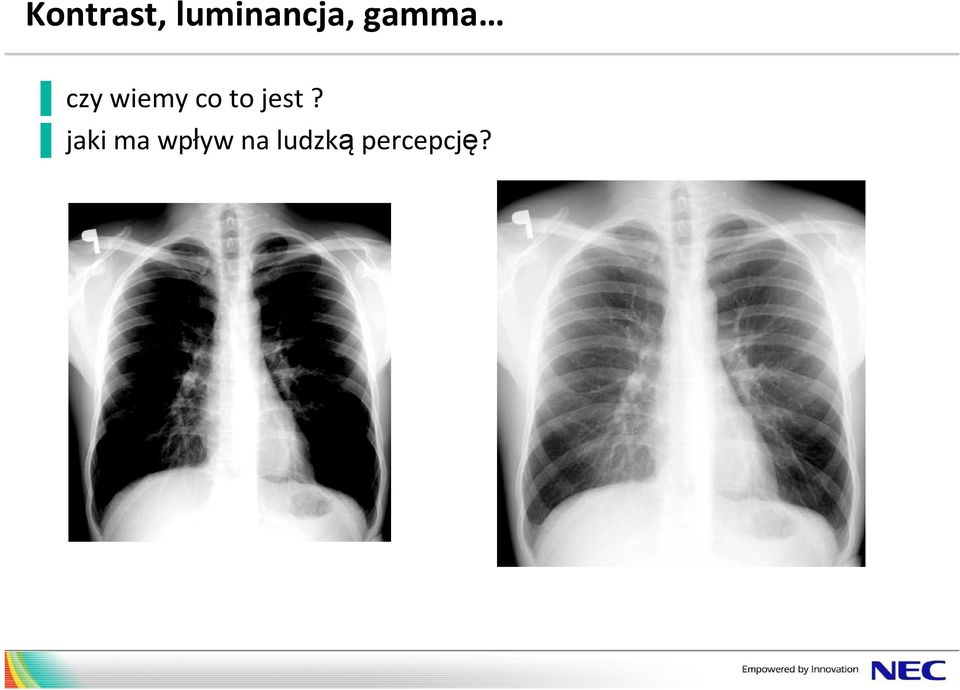

14 Kontrast, luminancja, gamma czy wiemy co to jest? jaki ma wpływ na ludzkąpercepcję?

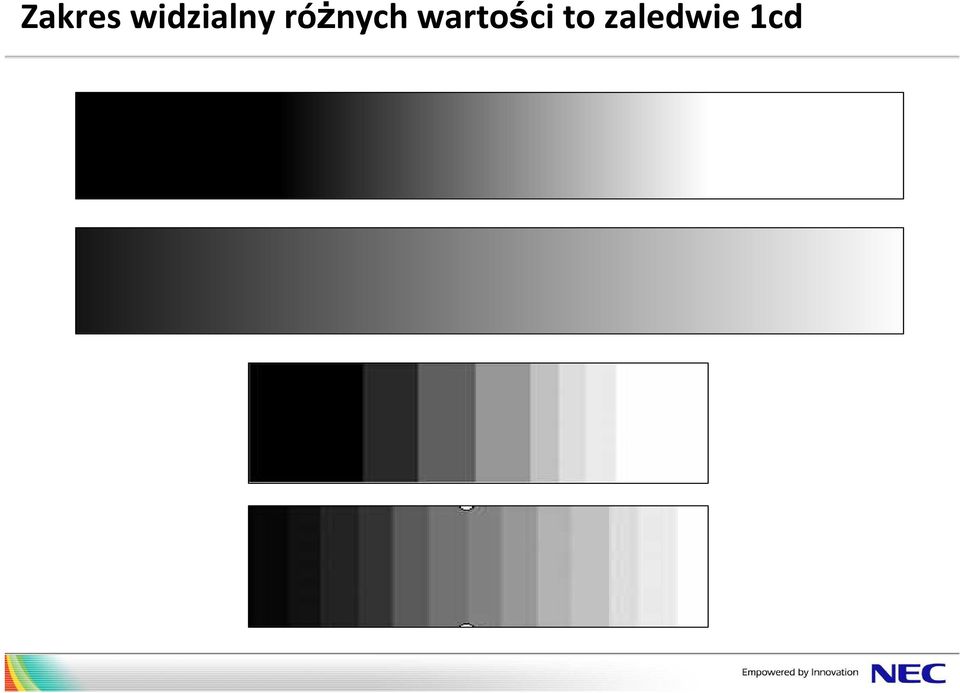

15 Zakres widzialny różnych wartości to zaledwie 1cd

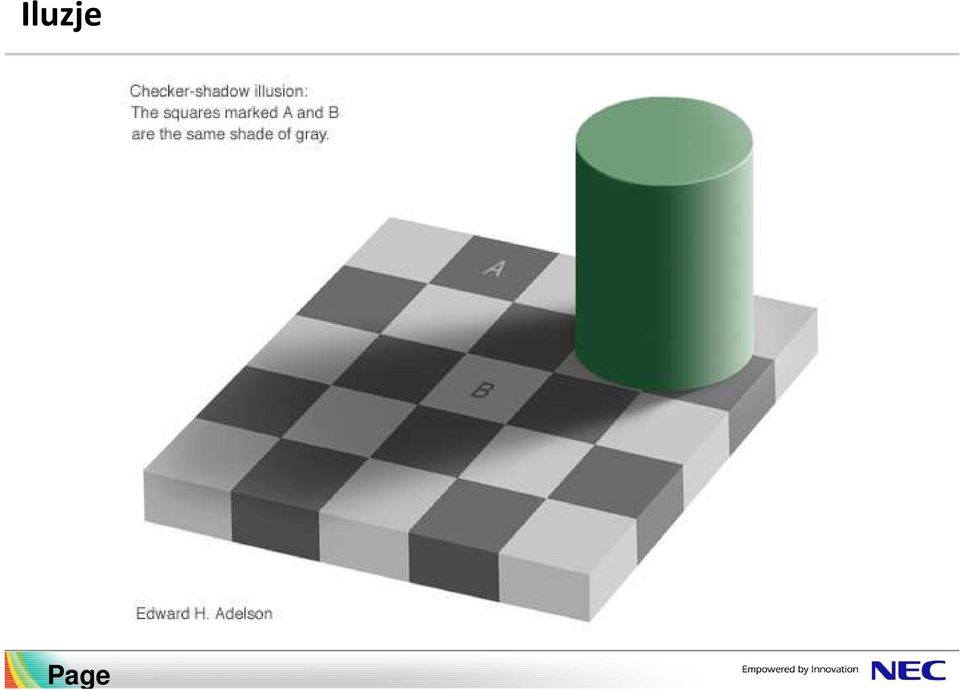

16 Iluzje Page

17 Iluzje Page

18 Wzrok jest zawodny? Page

19 NEC Display Solutions Europe 2011

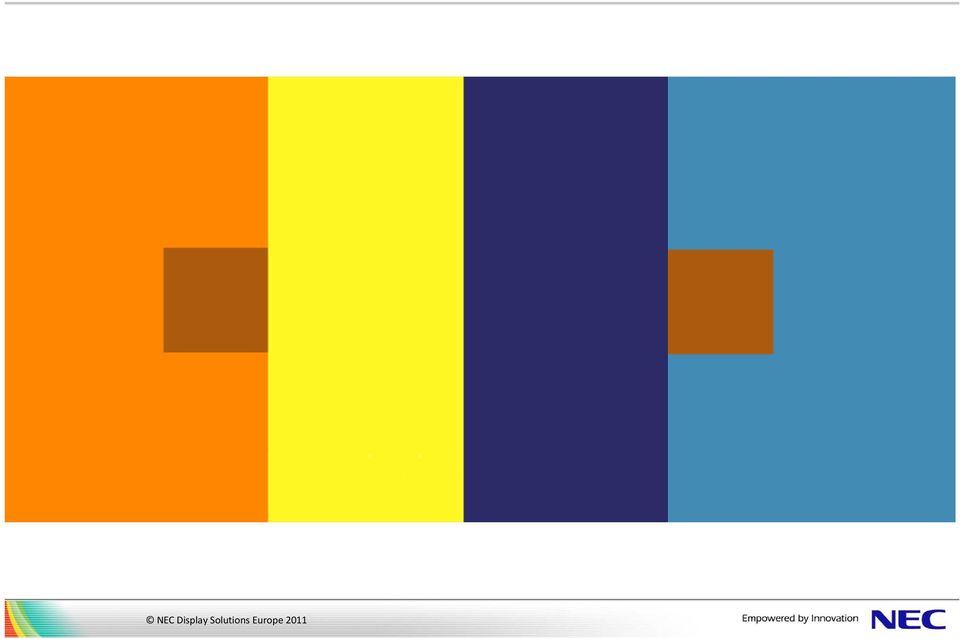

20 NEC Display Solutions Europe 2011

21 NEC Display Solutions Europe 2011

22 NEC Display Solutions Europe 2011

23 Monitory Diagnostyczne Stro

24 Obraz diagnostyczny Czerń0,3 cd/m 2 Czerń1 cd/m 2

25 Porównanie Tradycyjna Błona X-ray Monitor Diagnostyczny Typowy monitor

26 Łańcuch radiologiczny O czym Pamietać Modalność Monitor diagnostyczny PACS Druk Raw dane surowe Zdjęcie główne Obraz opisowy

27 14-Bitowa tabela LUT korekcja krzywej DICOM Przykład 8-Bit LUT DICOM Kalibracja Tracimy 2 tony Przykład 14-Bit LUT DICOM kalibracja NEC Display Solutions Europe GmbH 2013

28 Regulacja prawne IEC International Electrotechnical Commission Medical electrical equipment Medical image display systems Part 1: Evaluation methods MDD Medical Device Directive 93/42/EEC of 14 June 1993 Standard concerning medical devices AAPM TG-18 American Association of Physicists in Medicine AAPM Task Group 18: Imaging Informatics Subcommittee Assessment of display performance for Medical Imaging Systems JESRA X-0093 Japan Electronic Industry Standard of Radiological Systems Association DIN V DIN Deutsche Industrie Norm DIN V : Image Quality Assurance in X-Ray Diagnosis DIN : Sicherung der Bildqualität in röntgendiagnostischen Betrieben - Abnahme- und Konstanzprüfung nach RöV an Bildwiedergabegeräten

29 Porównanie standardów AAPM TG18 Guidelines (USA) EMEA DIN V Standard Germany (QS-RL), Austria, CH (plus others) Primary Class display (Diagnostyczne) Kategorie A Monitor (Diagnosis) > 170 cd/m2 white luminance +/-30% spatial uniformity at 10% and 80% levels 250:1 contrast ratio (w/o ambient light) > 200 cd/m2 white luminance +/-15% spatial uniformity at 50% levels 100:1 contrast ratio (with ambient light) Secondary Class display (Kliniczne) Kategorie B Monitor(Diagnosis) > 90 cd/m2 white luminance +/-30% spatial uniformity at 10% and 80% levels 100:1 contrast ratio (w/o ambient lighting) > 120 cd/m2 white luminance +/- 20% spatial uniformity at 50% levels 40:1 contrast ratio (with ambient lighting) Kategorie A Mammographie (Diagnosis) > 1 cd/m2 black luminance > 250 cd/m2 white luminance +/- 15% spatial uniformity at 50% levels 250:1 contrast ratio (with ambient lighting)

30 Przepisy w Polsce ROZPORZĄDZENIE MINISTRA ZDROWIA1) z dnia 18 lutego 2011 r. II. Wymagania szczegółowe radiologia ogólna Monitory 1.1. Stanowisko opisowe: 1) co najmniej 2 monitory monochromatyczne pracujące w układzie pionowym, w standardzie DICOM, stanowiące parę i posiadające świadectwo parowania wydane przez producenta; 2) minimalna rozdzielczość: 1,92 megapiksela; 3) minimalna, robocza przekątna ekranu lub pola obrazowego: 47,5 cm; 4) minimalna luminancja: 400 cd/m2; 5) minimalny kontrast: 400/1; 6) minimalna częstotliwość odchylania pionowego: dla monitorow CRT 70 Hz; jako odpowiednik tej wartości dla innych monitorow jest wymagane cyfrowe złącze przesyłania obrazow Stanowisko przeglądowe: 1) co najmniej 1 monitor, z możliwością przełączenia w tryb DICOM; 2) minimalna rozdzielczość: 1 megapiksel; 3) minimalna, robocza przekątna ekranu: 47,5 cm; 4) minimalna luminancja: 200 cd/m2; 5) minimalny kontrast: 100/1; 6) minimalna częstotliwość odchylania pionowego: dla monitorow CRT 70 Hz; jako odpowiednik tej wartości dla innych monitorow jest wymagane cyfrowe złącze przesyłania NEC Display Solutions Europe

31 Przepisy w Polsce a zmiany technologiczne Bądźcie Państwo ich autorami bo to Wy decydujecie za wszystkich 3

32 Jeśli już być musi niech wygląda to tak

33 Dziękuję za uwagę
