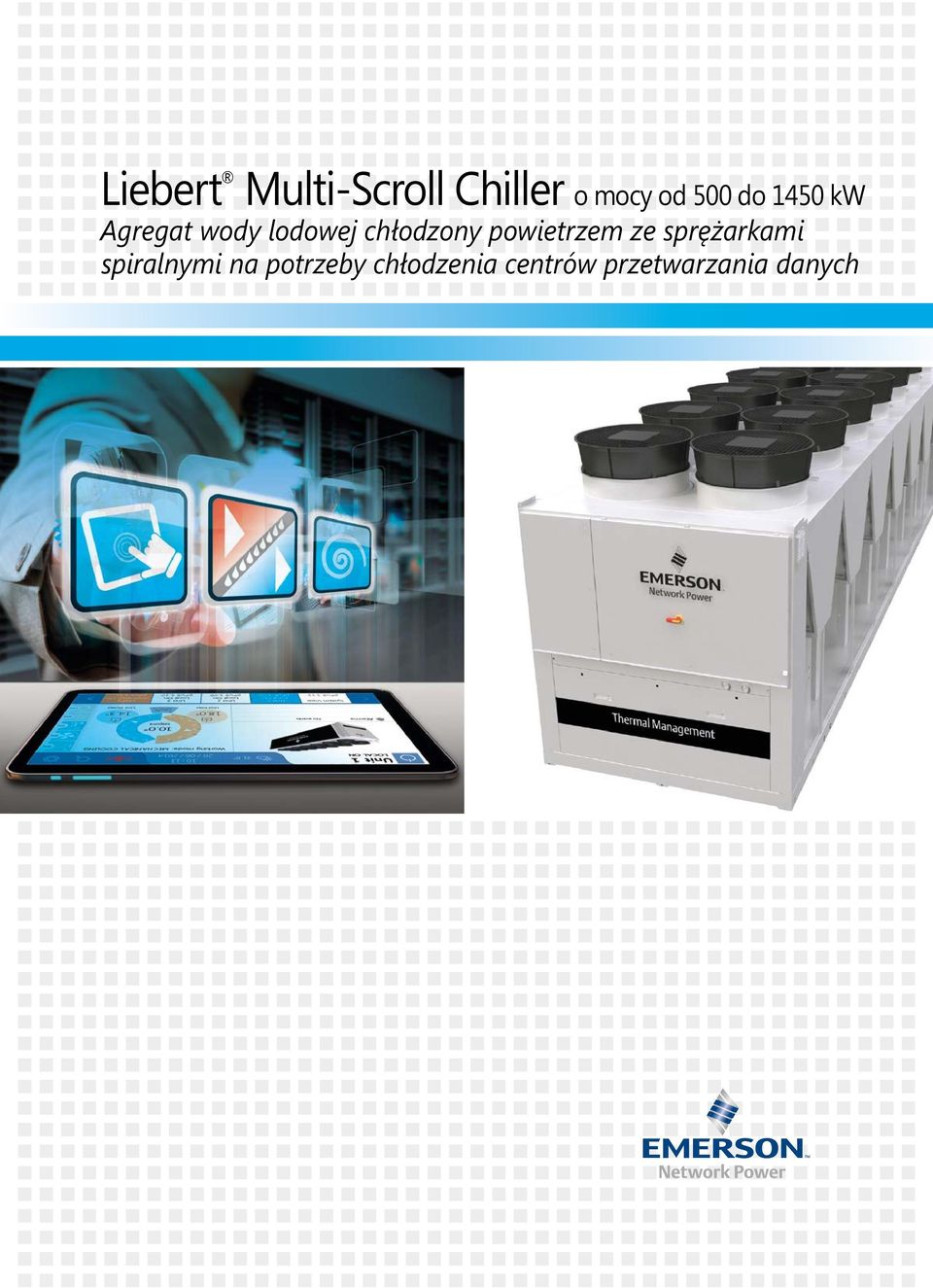

1 Liebert Multi-Scroll Chiller o mocy od 500 do 1450 kw Agregat wody lodowej chłodzony powietrzem ze sprężarkami spiralnymi na potrzeby chłodzenia centrów przetwarzania danych

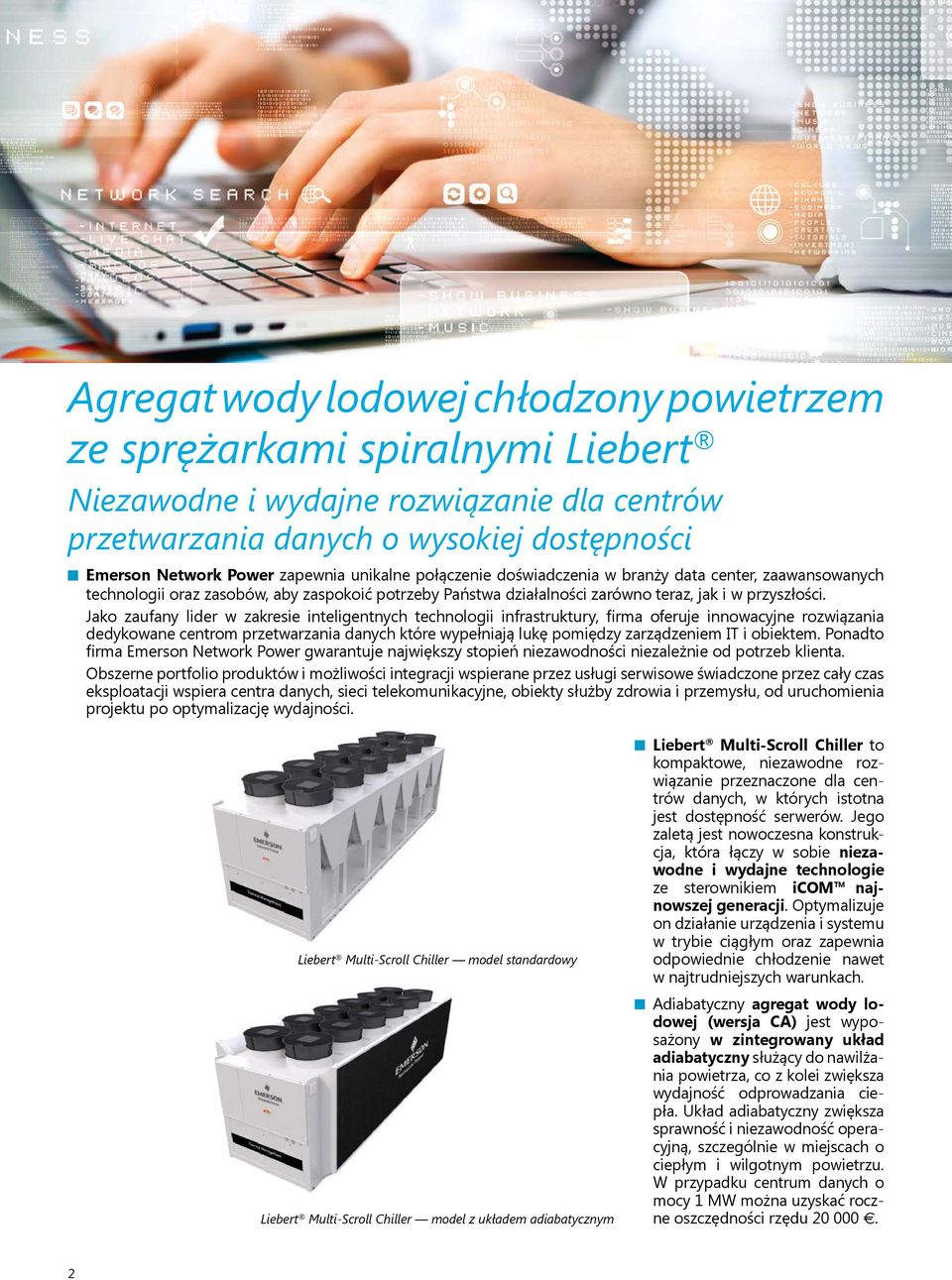

2 Agregat wody lodowej chłodzony powietrzem ze sprężarkami spiralnymi Liebert Niezawodne i wydajne rozwiązanie dla centrów przetwarzania danych o wysokiej dostępności Emerson Network Power zapewnia unikalne połączenie doświadczenia w branży data center, zaawansowanych technologii oraz zasobów, aby zaspokoić potrzeby Państwa działalności zarówno teraz, jak i w przyszłości. Jako zaufany lider w zakresie inteligentnych technologii infrastruktury, firma oferuje innowacyjne rozwiązania dedykowane centrom przetwarzania danych które wypełniają lukę pomiędzy zarządzeniem IT i obiektem. Ponadto firma Emerson Network Power gwarantuje największy stopień niezawodności niezależnie od potrzeb klienta. Obszerne portfolio produktów i możliwości integracji wspierane przez usługi serwisowe świadczone przez cały czas eksploatacji wspiera centra danych, sieci telekomunikacyjne, obiekty służby zdrowia i przemysłu, od uruchomienia projektu po optymalizację wydajności. Liebert Multi-Scroll Chiller model standardowy Liebert Multi-Scroll Chiller model z układem adiabatycznym Liebert Multi-Scroll Chiller to kompaktowe, niezawodne rozwiązanie przeznaczone dla centrów danych, w których istotna jest dostępność serwerów. Jego zaletą jest nowoczesna konstrukcja, która łączy w sobie niezawodne i wydajne technologie ze sterownikiem icom najnowszej generacji. Optymalizuje on działanie urządzenia i systemu w trybie ciągłym oraz zapewnia odpowiednie chłodzenie nawet w najtrudniejszych warunkach. Adiabatyczny agregat wody lodowej (wersja CA) jest wyposażony w zintegrowany układ adiabatyczny służący do nawilżania powietrza, co z kolei zwiększa wydajność odprowadzania ciepła. Układ adiabatyczny zwiększa sprawność i niezawodność operacyjną, szczególnie w miejscach o ciepłym i wilgotnym powietrzu. W przypadku centrum danych o mocy 1 MW można uzyskać roczne oszczędności rzędu

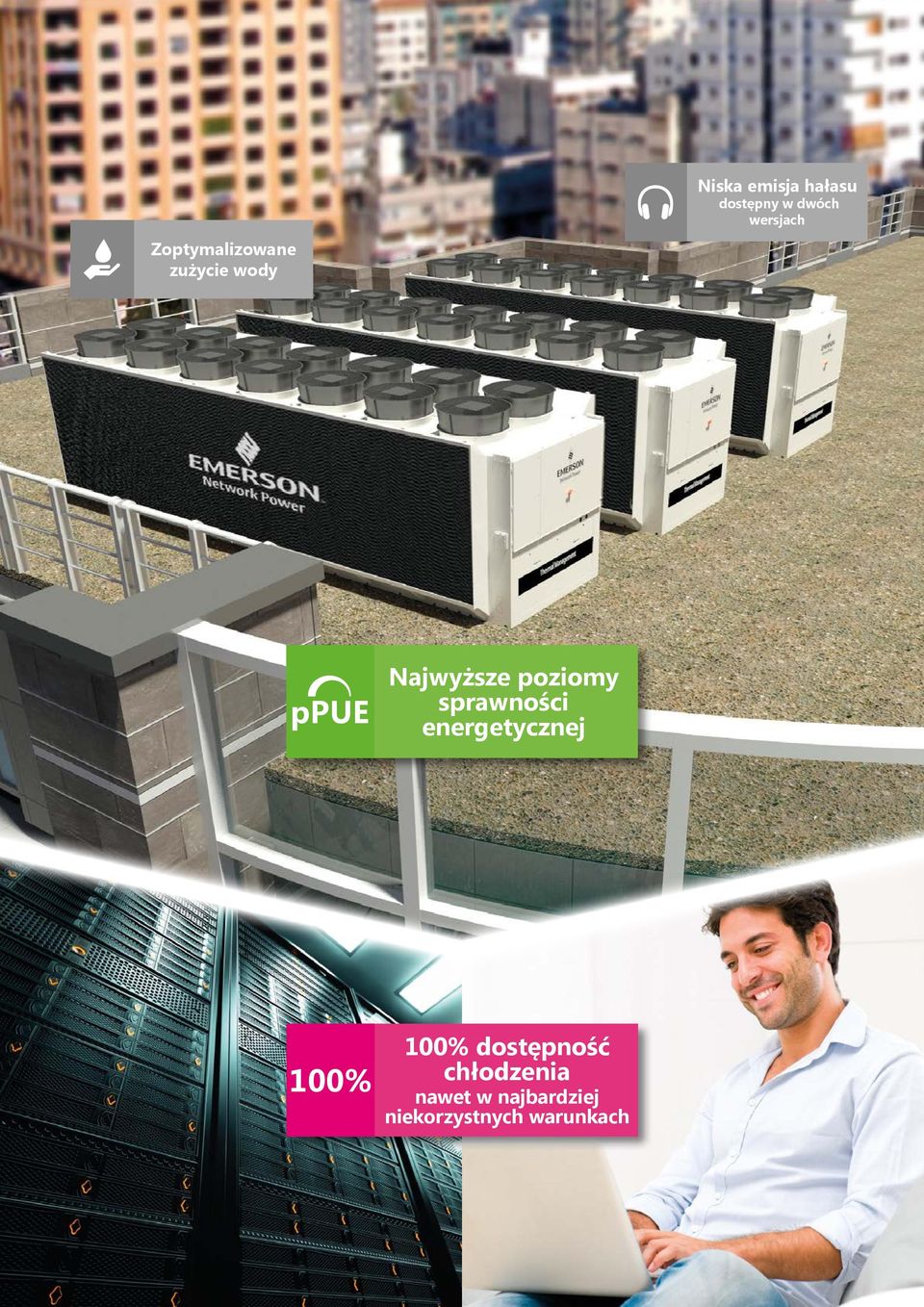

3 Zoptymalizowane zużycie wody Niska emisja hałasu dostępny w dwóch wersjach ppue Najwyższe poziomy sprawności energetycznej 100% 100% dostępność chłodzenia nawet w najbardziej niekorzystnych warunkach

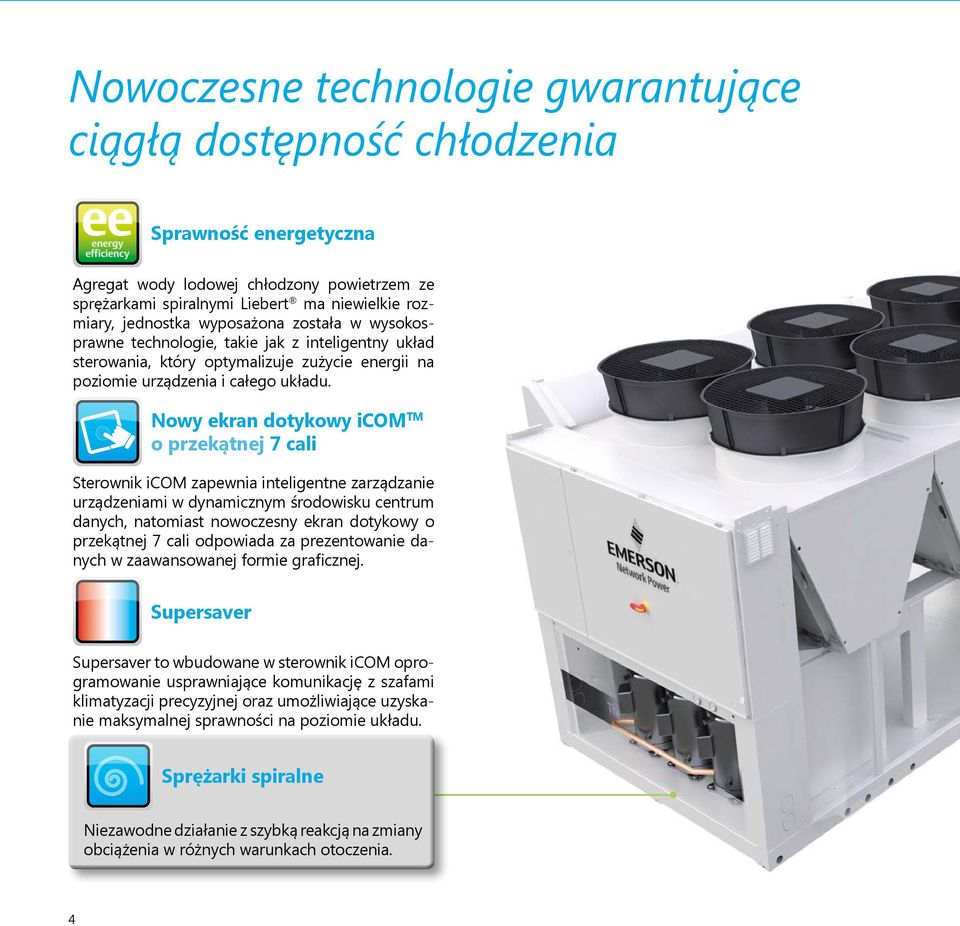

4 Nowoczesne technologie gwarantujące ciągłą dostępność chłodzenia Sprawność energetyczna Agregat wody lodowej chłodzony powietrzem ze sprężarkami spiralnymi Liebert ma niewielkie rozmiary, jednostka wyposażona została w wysokosprawne technologie, takie jak z inteligentny układ sterowania, który optymalizuje zużycie energii na poziomie urządzenia i całego układu. Nowy ekran dotykowy icom TM o przekątnej 7 cali Sterownik icom zapewnia inteligentne zarządzanie urządzeniami w dynamicznym środowisku centrum danych, natomiast nowoczesny ekran dotykowy o przekątnej 7 cali odpowiada za prezentowanie danych w zaawansowanej formie graficznej. Supersaver Supersaver to wbudowane w sterownik icom oprogramowanie usprawniające komunikację z szafami klimatyzacji precyzyjnej oraz umożliwiające uzyskanie maksymalnej sprawności na poziomie układu. Sprężarki spiralne Niezawodne działanie z szybką reakcją na zmiany obciążenia w różnych warunkach otoczenia. 4

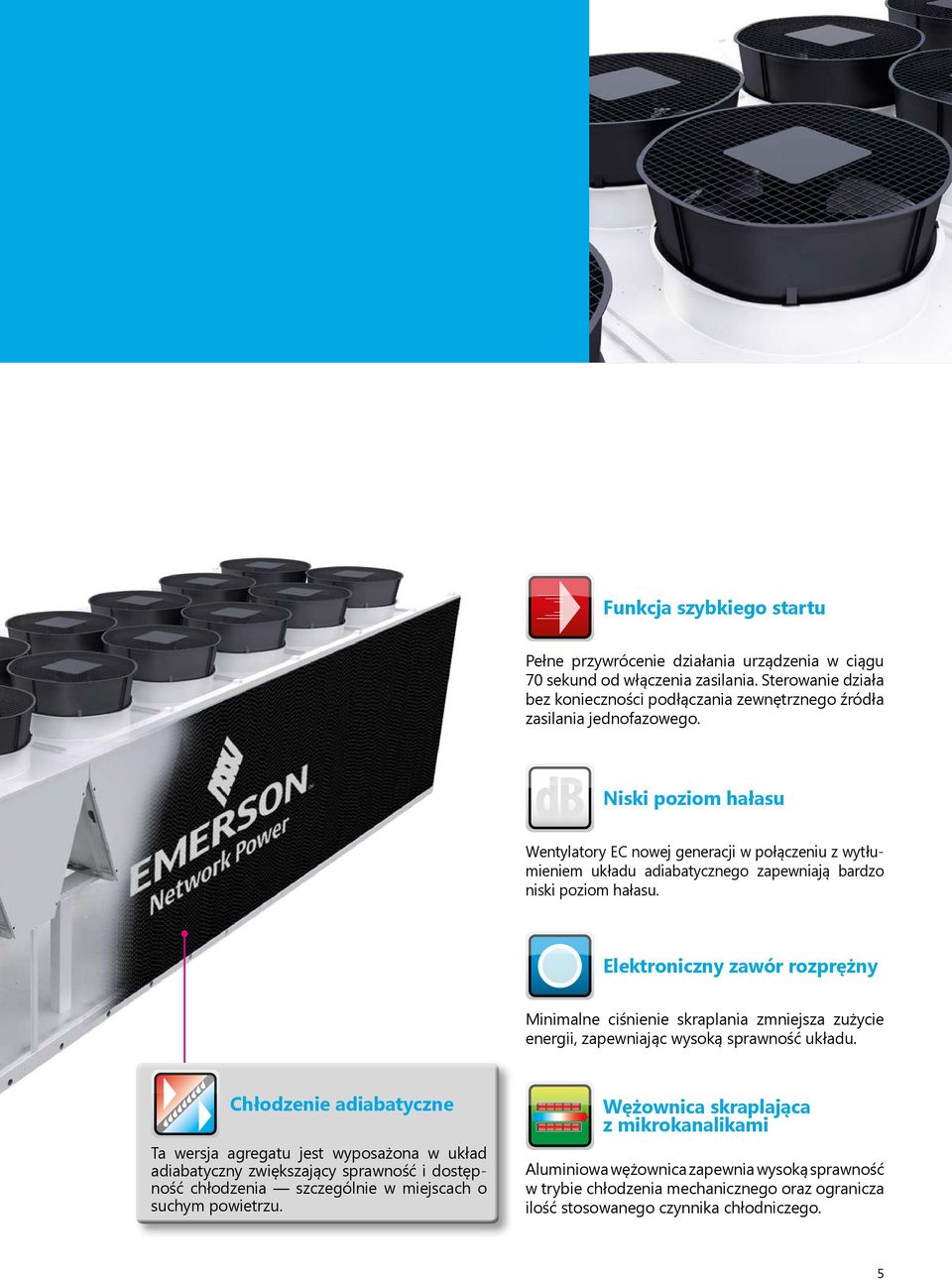

5 Funkcja szybkiego startu Pełne przywrócenie działania urządzenia w ciągu 70 sekund od włączenia zasilania. Sterowanie działa bez konieczności podłączania zewnętrznego źródła zasilania jednofazowego. Niski poziom hałasu Wentylatory EC nowej generacji w połączeniu z wytłumieniem układu adiabatycznego zapewniają bardzo niski poziom hałasu. Elektroniczny zawór rozprężny Minimalne ciśnienie skraplania zmniejsza zużycie energii, zapewniając wysoką sprawność układu. Chłodzenie adiabatyczne Ta wersja agregatu jest wyposażona w układ adiabatyczny zwiększający sprawność i dostępność chłodzenia szczególnie w miejscach o suchym powietrzu. Wężownica skraplająca z mikrokanalikami Aluminiowa wężownica zapewnia wysoką sprawność w trybie chłodzenia mechanicznego oraz ogranicza ilość stosowanego czynnika chłodniczego. 5

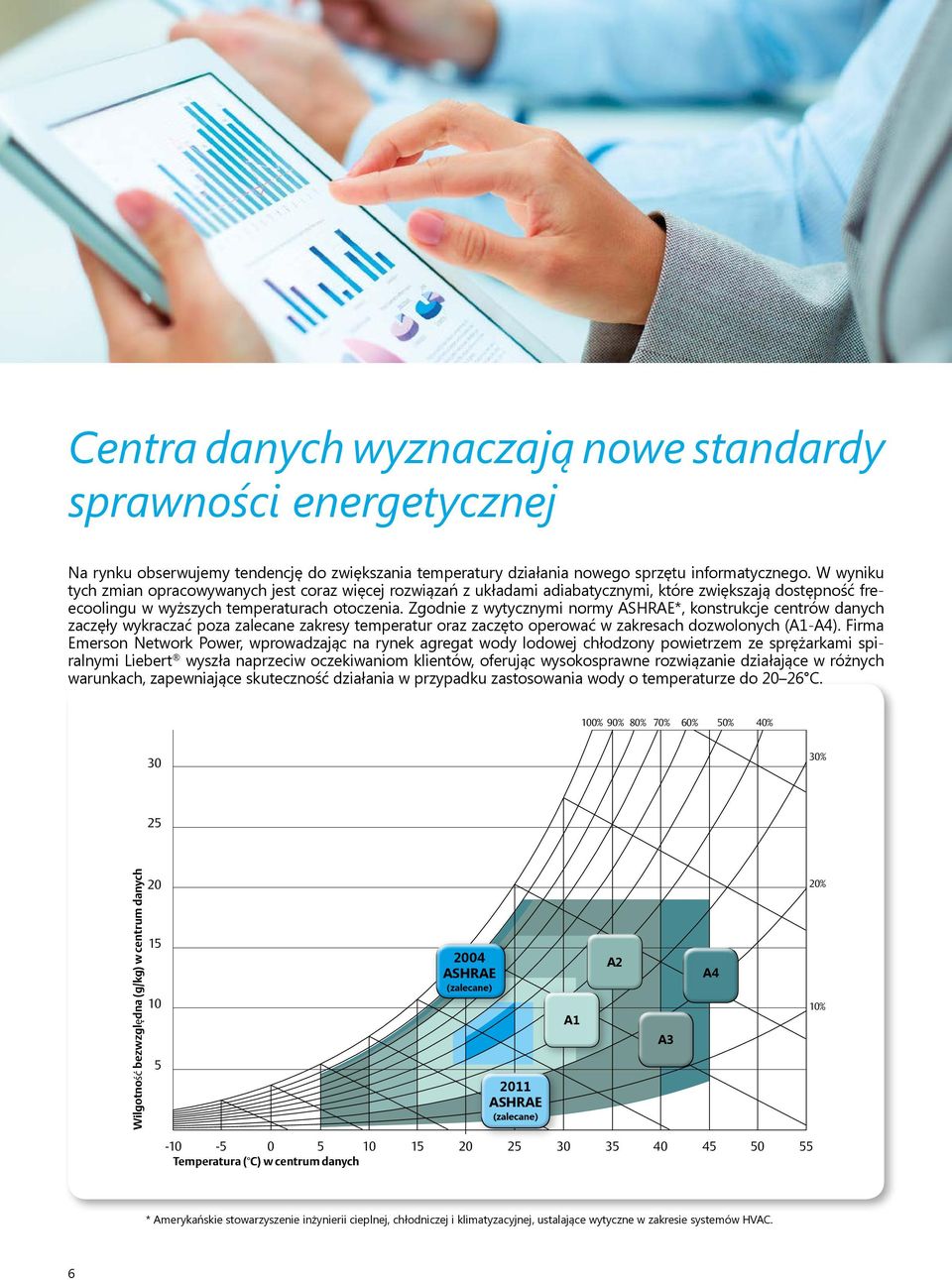

6 Centra danych wyznaczają nowe standardy sprawności energetycznej Na rynku obserwujemy tendencję do zwiększania temperatury działania nowego sprzętu informatycznego. W wyniku tych zmian opracowywanych jest coraz więcej rozwiązań z układami adiabatycznymi, które zwiększają dostępność freecoolingu w wyższych temperaturach otoczenia. Zgodnie z wytycznymi normy ASHRAE*, konstrukcje centrów danych zaczęły wykraczać poza zalecane zakresy temperatur oraz zaczęto operować w zakresach dozwolonych (A1-A4). Firma Emerson Network Power, wprowadzając na rynek agregat wody lodowej chłodzony powietrzem ze sprężarkami spiralnymi Liebert wyszła naprzeciw oczekiwaniom klientów, oferując wysokosprawne rozwiązanie działające w różnych warunkach, zapewniające skuteczność działania w przypadku zastosowania wody o temperaturze do C. 100% 90% 80% 70% 60% 50% 40% 30 30% 25 Wilgotność bezwzględna (g/kg) w centrum danych ASHRAE (zalecane) 2011 ASHRAE (zalecane) A1 A2 A3 A4 20% 10% Temperatura ( C) w centrum danych * Amerykańskie stowarzyszenie inżynierii cieplnej, chłodniczej i klimatyzacyjnej, ustalające wytyczne w zakresie systemów HVAC. 6

7 100% dostępność chłodzenia w każdych warunkach Agregat wody lodowej chłodzony powietrzem ze sprężarkami spiralnymi Emerson Network Power Liebert zapewnia maksymalną dostępność w centrach danych. Kompaktowa konstrukcja oraz nowe technologie zapewniają 100% wydajności chłodniczej także w najtrudniejszych warunkach. 100% wydajności chłodniczej w przypadku niedoboru wody Brak konieczności stosowania dużych zbiorników z wodą. Układ sprężarek nie wymaga włączania układu adiabatycznego w celu osiągnięcia pełnej wydajności chłodniczej. 100% wydajności chłodniczej w najtrudniejszych warunkach otoczenia Agregat wody lodowej chłodzony powietrzem ze sprężarkami spiralnymi Liebert zapewnia pełną wydajność chłodniczą w temperaturze otoczenia do 50 C. Podczas działania układu adiabatycznego możliwa jest praca w wyższych temperaturach bez wpływu na sprawność chłodzenia. 100% gwarantowanej wydajności chłodniczej w ciągu 70 sekund od włączenia zasilania Agregat wody lodowej chłodzony powietrzem ze sprężarkami spiralnymi Liebert jest wyposażony w funkcję szybkiego startu, dzięki której może osiągnąć 100% wydajności chłodniczej w ciągu zaledwie 70 sekund od włączenia zasilania. Ponadto sterowanie działa bez konieczności podłączania zewnętrznego źródła zasilania jednofazowego. 7

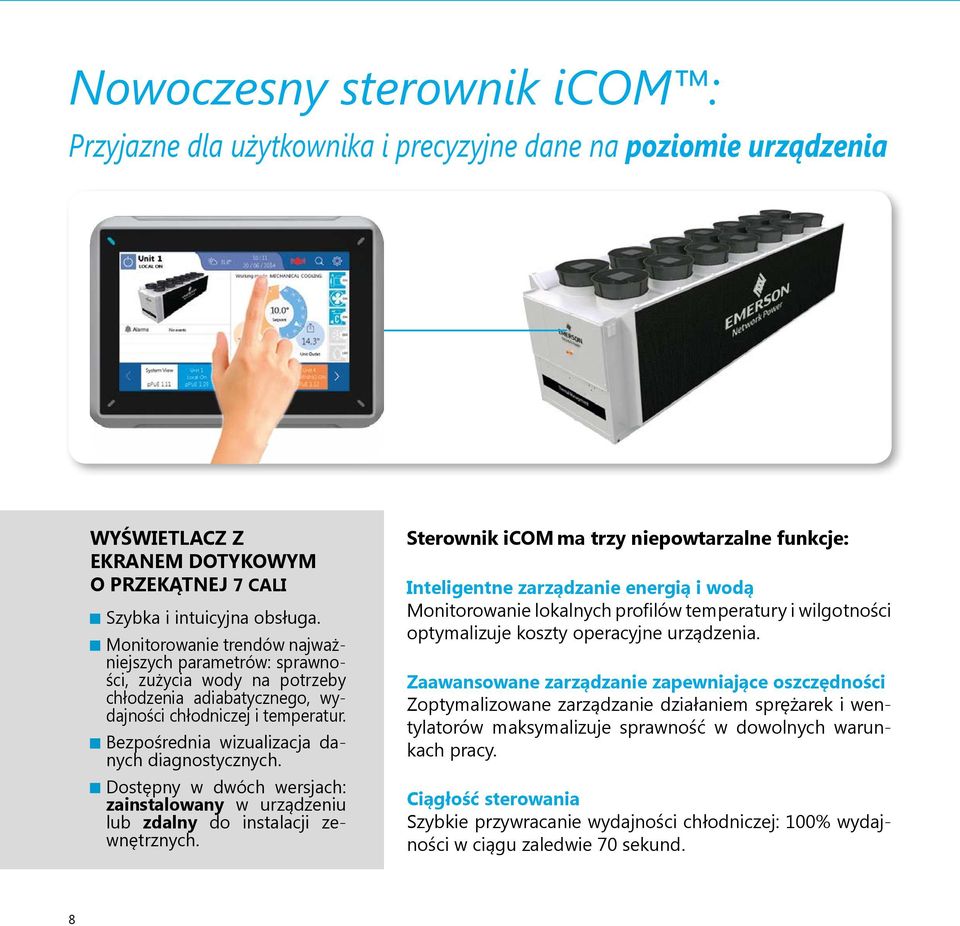

8 Nowoczesny sterownik icom : Przyjazne dla użytkownika i precyzyjne dane na poziomie urządzenia WYŚWIETLACZ Z EKRANEM DOTYKOWYM O PRZEKĄTNEJ 7 CALI Szybka i intuicyjna obsługa. Monitorowanie trendów najważniejszych parametrów: sprawności, zużycia wody na potrzeby chłodzenia adiabatycznego, wydajności chłodniczej i temperatur. Bezpośrednia wizualizacja danych diagnostycznych. Dostępny w dwóch wersjach: zainstalowany w urządzeniu lub zdalny do instalacji zewnętrznych. Sterownik icom ma trzy niepowtarzalne funkcje: Inteligentne zarządzanie energią i wodą Monitorowanie lokalnych profilów temperatury i wilgotności optymalizuje koszty operacyjne urządzenia. Zaawansowane zarządzanie zapewniające oszczędności Zoptymalizowane zarządzanie działaniem sprężarek i wentylatorów maksymalizuje sprawność w dowolnych warunkach pracy. Ciągłość sterowania Szybkie przywracanie wydajności chłodniczej: 100% wydajności w ciągu zaledwie 70 sekund. 8

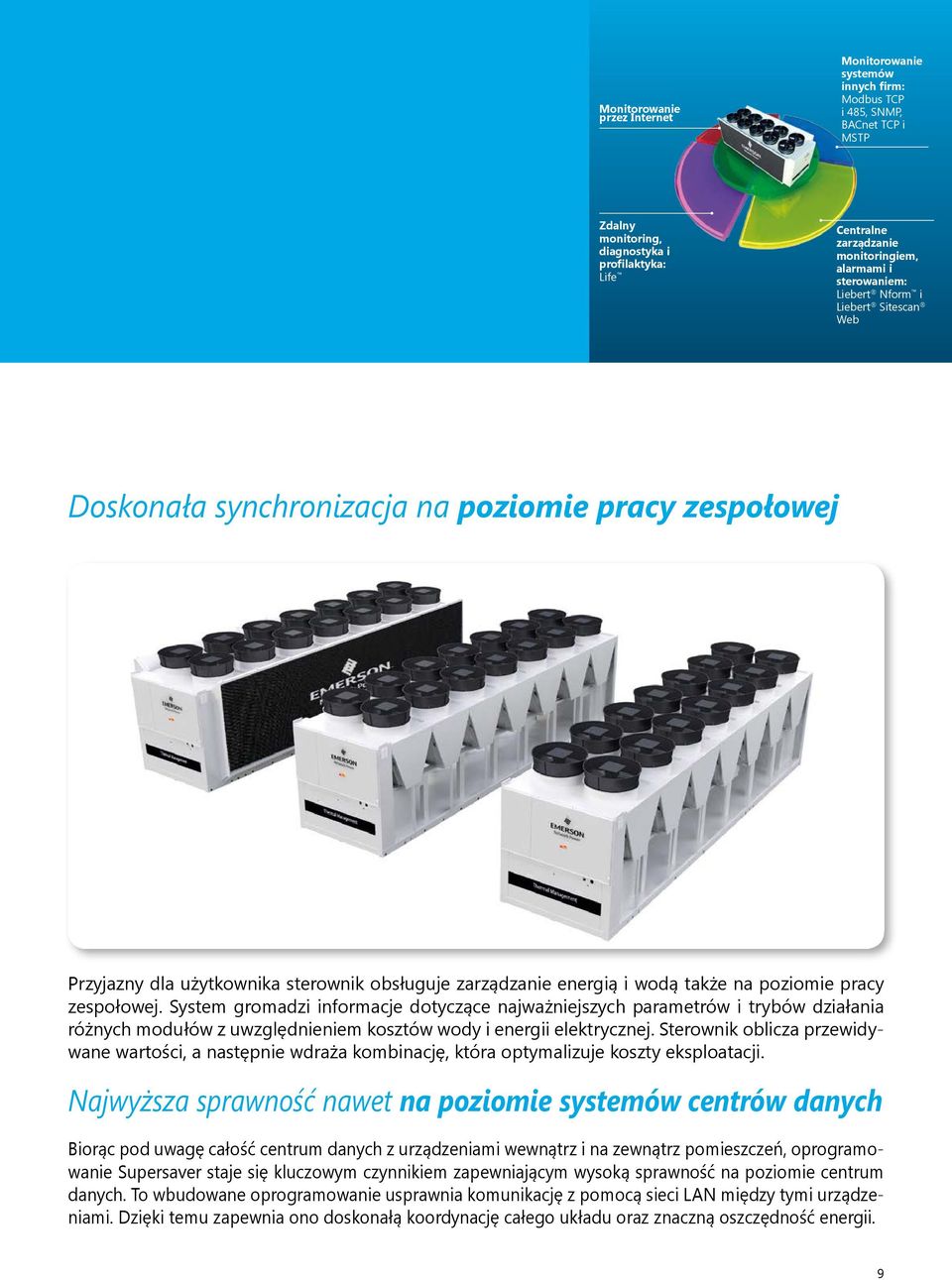

9 Monitorowanie przez Internet Monitorowanie systemów innych firm: Modbus TCP i 485, SNMP, BACnet TCP i MSTP Zdalny monitoring, diagnostyka i profilaktyka: Life Centralne zarządzanie monitoringiem, alarmami i sterowaniem: Liebert Nform i Liebert Sitescan Web Doskonała synchronizacja na poziomie pracy zespołowej Przyjazny dla użytkownika sterownik obsługuje zarządzanie energią i wodą także na poziomie pracy zespołowej. System gromadzi informacje dotyczące najważniejszych parametrów i trybów działania różnych modułów z uwzględnieniem kosztów wody i energii elektrycznej. Sterownik oblicza przewidywane wartości, a następnie wdraża kombinację, która optymalizuje koszty eksploatacji. Najwyższa sprawność nawet na poziomie systemów centrów danych Biorąc pod uwagę całość centrum danych z urządzeniami wewnątrz i na zewnątrz pomieszczeń, oprogramowanie Supersaver staje się kluczowym czynnikiem zapewniającym wysoką sprawność na poziomie centrum danych. To wbudowane oprogramowanie usprawnia komunikację z pomocą sieci LAN między tymi urządzeniami. Dzięki temu zapewnia ono doskonałą koordynację całego układu oraz znaczną oszczędność energii. 9

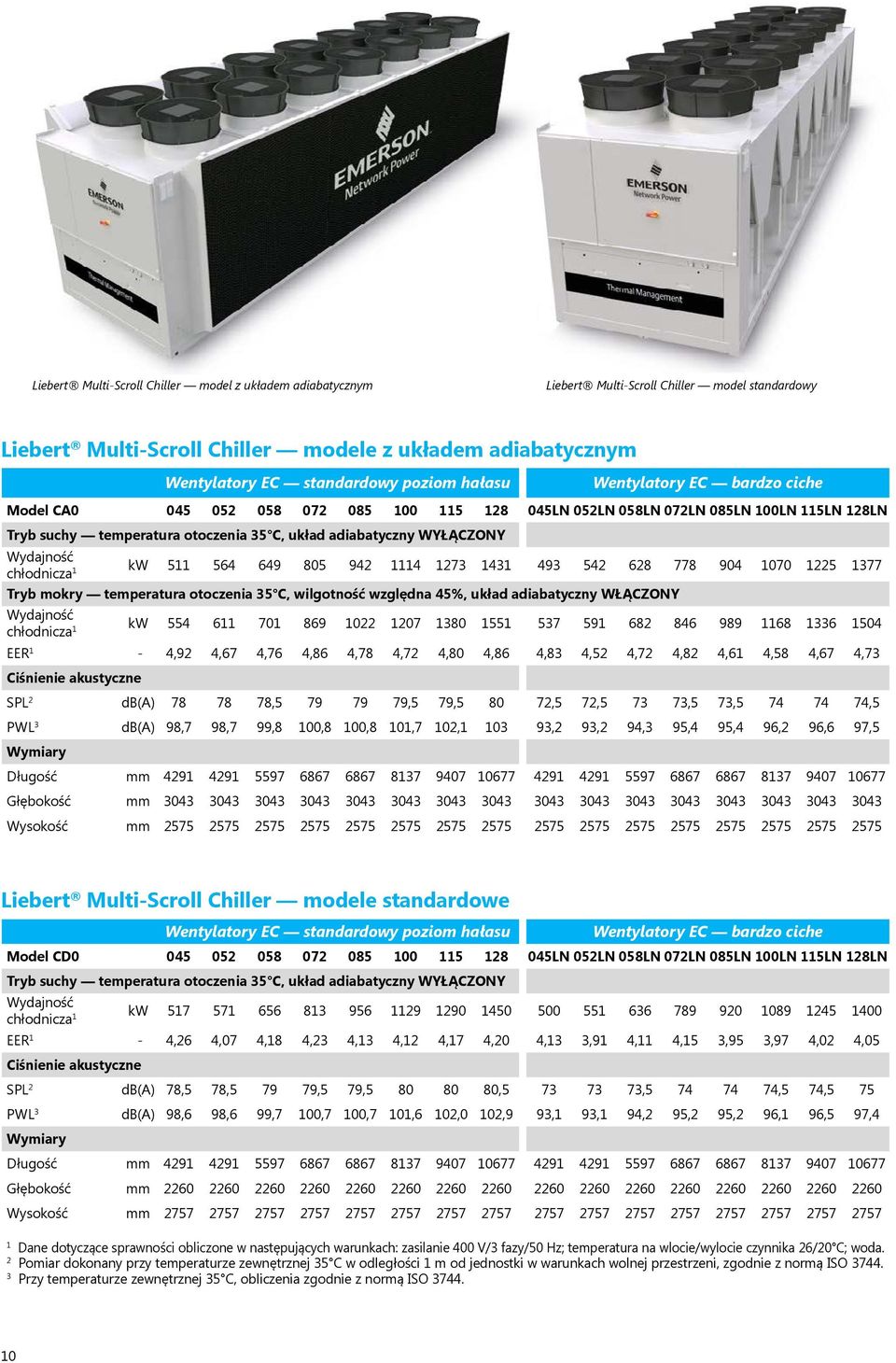

10 Liebert Multi-Scroll Chiller model z układem adiabatycznym Liebert Multi-Scroll Chiller model standardowy Liebert Multi-Scroll Chiller modele z układem adiabatycznym Wentylatory EC standardowy poziom hałasu Wentylatory EC bardzo ciche Model CA LN 052LN 058LN 072LN 085LN 100LN 115LN 128LN Tryb suchy temperatura otoczenia 35 C, układ adiabatyczny WYŁĄCZONY Wydajność chłodnicza 1 kw Tryb mokry temperatura otoczenia 35 C, wilgotność względna 45%, układ adiabatyczny WŁĄCZONY Wydajność chłodnicza 1 kw EER 1-4,92 4,67 4,76 4,86 4,78 4,72 4,80 4,86 4,83 4,52 4,72 4,82 4,61 4,58 4,67 4,73 Ciśnienie akustyczne SPL 2 db(a) , ,5 79, ,5 72, ,5 73, ,5 PWL 3 db(a) 98,7 98,7 99,8 100,8 100,8 101,7 102, ,2 93,2 94,3 95,4 95,4 96,2 96,6 97,5 Wymiary Długość mm Głębokość mm Wysokość mm Liebert Multi-Scroll Chiller modele standardowe Wentylatory EC standardowy poziom hałasu Wentylatory EC bardzo ciche Model CD LN 052LN 058LN 072LN 085LN 100LN 115LN 128LN Tryb suchy temperatura otoczenia 35 C, układ adiabatyczny WYŁĄCZONY Wydajność chłodnicza 1 kw EER 1-4,26 4,07 4,18 4,23 4,13 4,12 4,17 4,20 4,13 3,91 4,11 4,15 3,95 3,97 4,02 4,05 Ciśnienie akustyczne SPL 2 db(a) 78,5 78, ,5 79, , , ,5 74,5 75 PWL 3 db(a) 98,6 98,6 99,7 100,7 100,7 101,6 102,0 102,9 93,1 93,1 94,2 95,2 95,2 96,1 96,5 97,4 Wymiary Długość mm Głębokość mm Wysokość mm Dane dotyczące sprawności obliczone w następujących warunkach: zasilanie 400 V/3 fazy/50 Hz; temperatura na wlocie/wylocie czynnika 26/20 C; woda. 2 Pomiar dokonany przy temperaturze zewnętrznej 35 C w odległości 1 m od jednostki w warunkach wolnej przestrzeni, zgodnie z normą ISO Przy temperaturze zewnętrznej 35 C, obliczenia zgodnie z normą ISO

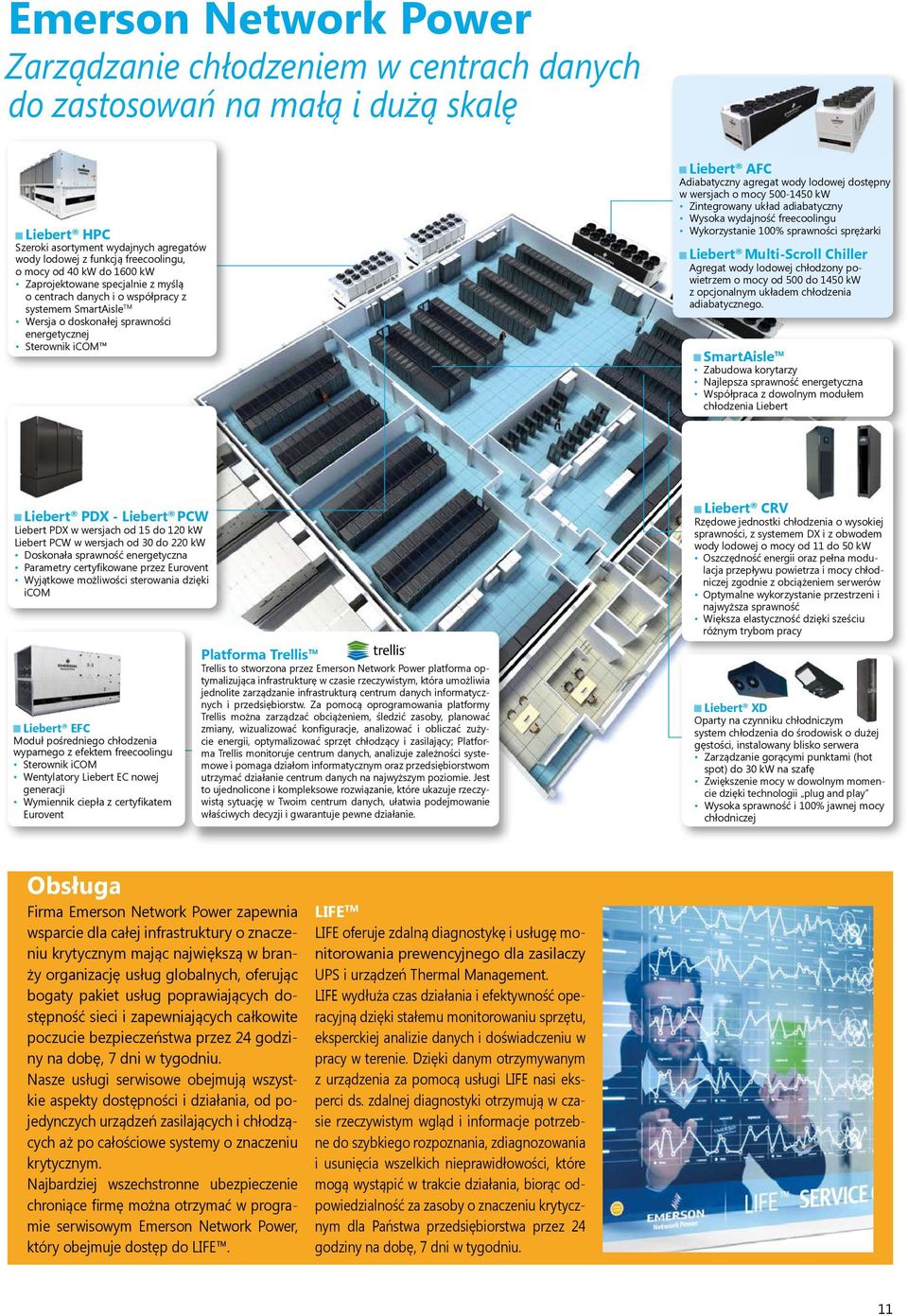

11 Emerson Network Power Zarządzanie chłodzeniem w centrach danych do zastosowań na małą i dużą skalę Liebert HPC Szeroki asortyment wydajnych agregatów wody lodowej z funkcją freecoolingu, o mocy od 40 kw do 1600 kw Zaprojektowane specjalnie z myślą o centrach danych i o współpracy z systemem SmartAisle TM Wersja o doskonałej sprawności energetycznej Sterownik icom Liebert AFC Adiabatyczny agregat wody lodowej dostępny w wersjach o mocy kw Zintegrowany układ adiabatyczny Wysoka wydajność freecoolingu Wykorzystanie 100% sprawności sprężarki Liebert Multi-Scroll Chiller Agregat wody lodowej chłodzony powietrzem o mocy od 500 do 1450 kw z opcjonalnym układem chłodzenia adiabatycznego. SmartAisle Zabudowa korytarzy Najlepsza sprawność energetyczna Współpraca z dowolnym modułem chłodzenia Liebert Liebert PDX - Liebert PCW Liebert PDX w wersjach od 15 do 120 kw Liebert PCW w wersjach od 30 do 220 kw Doskonała sprawność energetyczna Parametry certyfikowane przez Eurovent Wyjątkowe możliwości sterowania dzięki icom Liebert EFC Moduł pośredniego chłodzenia wyparnego z efektem freecoolingu Sterownik icom Wentylatory Liebert EC nowej generacji Wymiennik ciepła z certyfikatem Eurovent Platforma Trellis Trellis to stworzona przez Emerson Network Power platforma optymalizująca infrastrukturę w czasie rzeczywistym, która umożliwia jednolite zarządzanie infrastrukturą centrum danych informatycznych i przedsiębiorstw. Za pomocą oprogramowania platformy Trellis można zarządzać obciążeniem, śledzić zasoby, planować zmiany, wizualizować konfiguracje, analizować i obliczać zużycie energii, optymalizować sprzęt chłodzący i zasilający; Platforma Trellis monitoruje centrum danych, analizuje zależności systemowe i pomaga działom informatycznym oraz przedsiębiorstwom utrzymać działanie centrum danych na najwyższym poziomie. Jest to ujednolicone i kompleksowe rozwiązanie, które ukazuje rzeczywistą sytuację w Twoim centrum danych, ułatwia podejmowanie właściwych decyzji i gwarantuje pewne działanie. Liebert CRV Rzędowe jednostki chłodzenia o wysokiej sprawności, z systemem DX i z obwodem wody lodowej o mocy od 11 do 50 kw Oszczędność energii oraz pełna modulacja przepływu powietrza i mocy chłodniczej zgodnie z obciążeniem serwerów Optymalne wykorzystanie przestrzeni i najwyższa sprawność Większa elastyczność dzięki sześciu różnym trybom pracy Liebert XD Oparty na czynniku chłodniczym system chłodzenia do środowisk o dużej gęstości, instalowany blisko serwera Zarządzanie gorącymi punktami (hot spot) do 30 kw na szafę Zwiększenie mocy w dowolnym momencie dzięki technologii plug and play Wysoka sprawność i 100% jawnej mocy chłodniczej Obsługa Firma Emerson Network Power zapewnia wsparcie dla całej infrastruktury o znaczeniu krytycznym mając największą w branży organizację usług globalnych, oferując bogaty pakiet usług poprawiających dostępność sieci i zapewniających całkowite poczucie bezpieczeństwa przez 24 godziny na dobę, 7 dni w tygodniu. Nasze usługi serwisowe obejmują wszystkie aspekty dostępności i działania, od pojedynczych urządzeń zasilających i chłodzących aż po całościowe systemy o znaczeniu krytycznym. Najbardziej wszechstronne ubezpieczenie chroniące firmę można otrzymać w programie serwisowym Emerson Network Power, który obejmuje dostęp do LIFE. LIFE TM LIFE oferuje zdalną diagnostykę i usługę monitorowania prewencyjnego dla zasilaczy UPS i urządzeń Thermal Management. LIFE wydłuża czas działania i efektywność operacyjną dzięki stałemu monitorowaniu sprzętu, eksperckiej analizie danych i doświadczeniu w pracy w terenie. Dzięki danym otrzymywanym z urządzenia za pomocą usługi LIFE nasi eksperci ds. zdalnej diagnostyki otrzymują w czasie rzeczywistym wgląd i informacje potrzebne do szybkiego rozpoznania, zdiagnozowania i usunięcia wszelkich nieprawidłowości, które mogą wystąpić w trakcie działania, biorąc odpowiedzialność za zasoby o znaczeniu krytycznym dla Państwa przedsiębiorstwa przez 24 godziny na dobę, 7 dni w tygodniu. 11

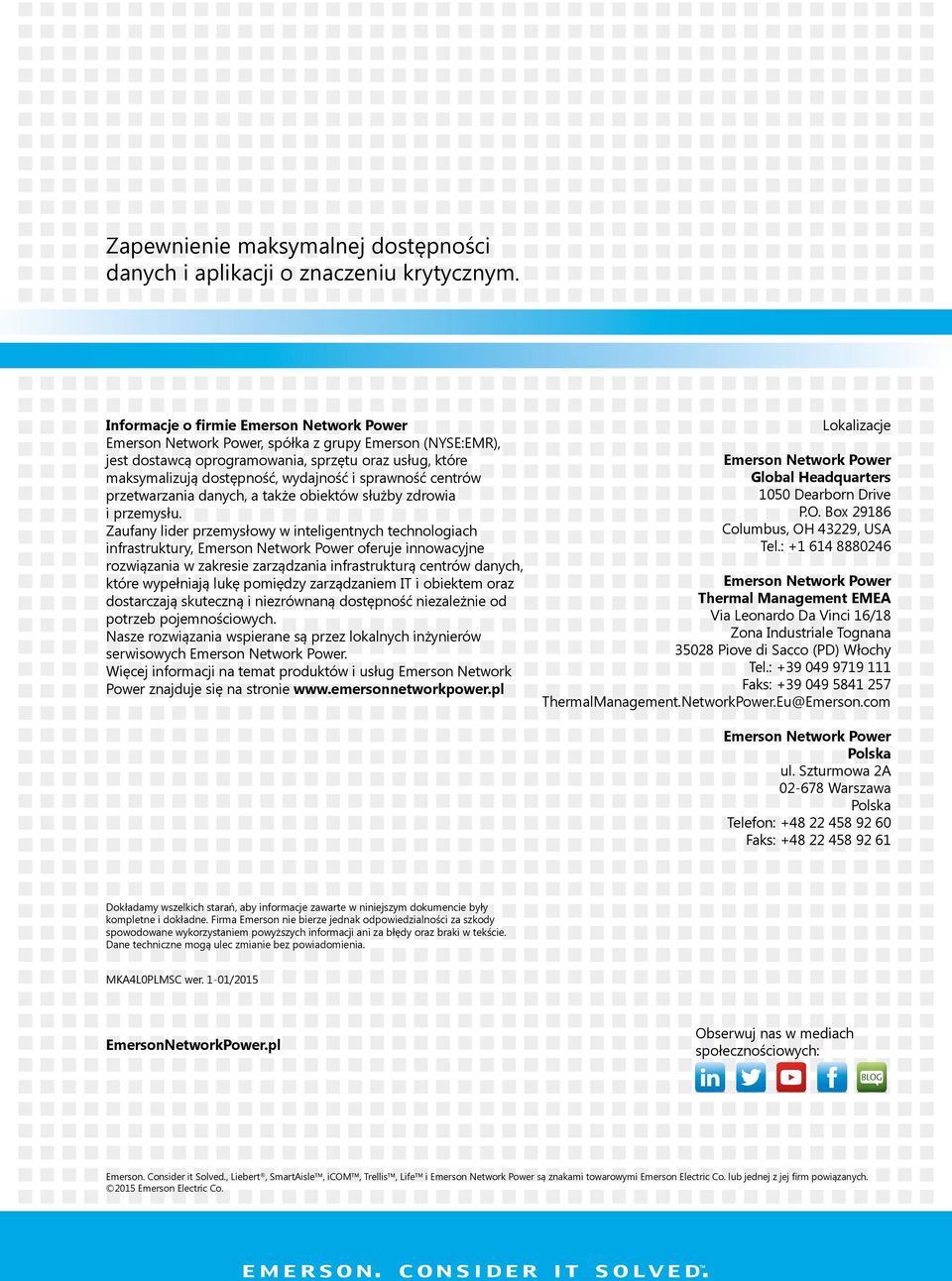

12 Zapewnienie maksymalnej dostępności danych i aplikacji o znaczeniu krytycznym. Informacje o firmie Emerson Network Power Emerson Network Power, spółka z grupy Emerson (NYSE:EMR), jest dostawcą oprogramowania, sprzętu oraz usług, które maksymalizują dostępność, wydajność i sprawność centrów przetwarzania danych, a także obiektów służby zdrowia i przemysłu. Zaufany lider przemysłowy w inteligentnych technologiach infrastruktury, Emerson Network Power oferuje innowacyjne rozwiązania w zakresie zarządzania infrastrukturą centrów danych, które wypełniają lukę pomiędzy zarządzaniem IT i obiektem oraz dostarczają skuteczną i niezrównaną dostępność niezależnie od potrzeb pojemnościowych. Nasze rozwiązania wspierane są przez lokalnych inżynierów serwisowych Emerson Network Power. Więcej informacji na temat produktów i usług Emerson Network Power znajduje się na stronie Lokalizacje Emerson Network Power Global Headquarters 1050 Dearborn Drive P.O. Box Columbus, OH 43229, USA Tel.: Emerson Network Power Thermal Management EMEA Via Leonardo Da Vinci 16/18 Zona Industriale Tognana Piove di Sacco (PD) Włochy Tel.: Faks: ThermalManagement.NetworkPower.Eu@Emerson.com Emerson Network Power Polska ul. Szturmowa 2A Warszawa Polska Telefon: Faks: Dokładamy wszelkich starań, aby informacje zawarte w niniejszym dokumencie były kompletne i dokładne. Firma Emerson nie bierze jednak odpowiedzialności za szkody spowodowane wykorzystaniem powyższych informacji ani za błędy oraz braki w tekście. Dane techniczne mogą ulec zmianie bez powiadomienia. MKA4L0PLMSC wer. 1-01/2015 EmersonNetworkPower.pl Obserwuj nas w mediach społecznościowych: Emerson. Consider it Solved., Liebert, SmartAisle, icom, Trellis, Life i Emerson Network Power są znakami towarowymi Emerson Electric Co. lub jednej z jej firm powiązanych Emerson Electric Co.
