UST1-K. UST1K-1,1kW UST1K-2,2kW UST1K-5,5kW. Nice. Automatyczna centrala sterownicza do bram przemysłowych
|
|
- Martyna Sosnowska
- 8 lat temu
- Przeglądów:
Transkrypt
1 USTK USTK-,kW USTK-,kW USTK-5,5kW Automatyczna centrala sterownicza do bram przemysłowych UST-K Nice Instrukcja i wskazówki na temat instalacji i eksploatacji Cała instrukcja obsługi zawiera instrukcje dotyczące obsługi odpowiednio silnika oraz właściwej centrali sterowniczej. Polski
2 INDEKS POLSKI POZNANIE SYSTEMU I PRZYGOTOWANIE DO INSTALACJI Opis i eksploatacja OGÓLNE NORMY BEZPIECZEŃSTWA... PRZYGOTOWANIE DO INSTALACJI... ELEMENTY STEROWANIA I POŁĄCZENIA... 4 USTAWIANIE MECHANICZNYCH WYŁĄCZNIKÓW KRAŃCOWYCH... 7 USTAWIANIE CYFROWYCH WYŁĄCZNIKÓW KRAŃCOWYCH... 9 KABEL POŁĄCZENIOWY SILNIKÓW SCHEMAT ZACISKÓW KARTY ELEKTRICZNE - WIDOK OGÓLNY DANE TECHNICZNE... 9 OGÓLNE NORMY BEZPIECZEŃSTWA Projektowanie i produkcja urządzeń wchodzących w skład centrali sterowniczych do bram USTK, jak również informacje zawarte w niniejszej instrukcji obsługi są całkowicie zgodnie z obowiązującymi przepisami z zakresu bezpieczeństwa. Pomimo to nieprawidłowa instalacja może spowodować poważne obrażenia osób pracujących przy urządzeniu lub używających go. Z tego powodu podczas instalacji należy stosować się do wszystkich zaleceń zawartych w niniejszej instrukcji. USTK to centrala sterownicza do bram zwijanych i sekcyjnych z silnikami trójfazowymi lub jednofazowymi. Można je podłączać do wszystkich, powszechnie stosowanych elementów bezpieczeństwa. Dzięki zastosowaniu różnych, wkładanych kart (modułów) można je wykorzystywać do innych zastosowań. Aby otworzyć lub zamknąć bramę, wystarczy nacisnąć odpowiedni przycisk znajdujący się na pokrywie lub przycisk zewnętrzny. W trybie automatycznym otwieraniem i zamykaniem bramy można sterować drogą radiową. Każdy inny sposób użycia jest uważany za nieprawidłowy! Producent uchyla się od wszelkiej odpowiedzialności za ewentualne szkody spowodowane nieprawidłowym użyciem urządzeń systemu, niezgodnym ze wskazówkami podanymi w instrukcji.. DEKLARACJA ZGODNOŚCI... 9 Nie przystępować do instalacji, jeżeli istnieją jakiekolwiek wątpliwości. W razie potrzeby należy zwrócić się do serwisu technicznego firmy Nice. PRACOWAĆ W BEZPIECZNYCH WARUNKACH! UWAGA! Zapewnienie bezpieczeństwa osób wymaga przestrzegania podanych instrukcji. Producent linii odpowiada za linię złożoną w całości. Odpowiada on za dostosowanie się do wymogów obowiązujących przepisów (np. DIN 986, EN 050). Ponadto odpowiada za przygotowanie dokumentacji technicznej całej linii, która jest dostarczana razem z nią. Należy obowiązkowo przestrzegać krajowych i miejscowych zaleceń i przepisów dotyczących instalacji, zapobiegania wypadkom, jak również BHP. UWAGA! Ze względów bezpieczeństwa należy koniecznie zachować niniejszą instrukcję w celu umożliwienia korzystania z niej w przyszłości. Zalecamy odłączać instalację od zasilania elektrycznego na czas wykonywania robót. Należy koniecznie przestrzegać poniższych wskazówek: Należy wykonać wyłącznie takie połączenia elektryczne, jakie opisano w niniejszej instrukcji: nieprawidłowe wykonanie połączeń może poważnie uszkodzić system. W przypadku eksploatacji na zewnątrz kabel zasilający powinien być całkowicie chroniony specjalną osłonką. Kontrole wykonywane przed instalacją Przed przystąpieniem do instalacji centrali sterowniczej należy uważnie przeczytać niniejszą instrukcję montażu i eksploatacji. Pamiętając o ryzyku istniejącym podczas instalacji oraz podczas sterowania systemem, produkt znajdujący się w opakowaniu należy zainstalować zgodnie z poniższymi wskazówkami: Urządzenia można modyfikować tylko w sposób podany w instrukcji użytkowania. Wszelkie inne modyfikacje mogą spowodować poważne błędy w pracy urządzenia. Producent uchyla się od wszelkiej odpowiedzialności za ewentualne szkody spowodowane samowolnymi modyfikacjami urządzeń. Nie ustawiać urządzeń w pobliżu źródeł ciepła lub niezabezpieczonego ognia. Może to spowodować błędy w działaniu, pożar lub inne zagrożenia. Podczas instalacji urządzeń nie należy zanurzać w wodzie ani w innych cieczach. Podczas instalacji nie dopuszczać do przeciekania wody do środka urządzeń. Materiał opakowaniowy należy usunąć zgodnie z obowiązującymi w tej kwestii przepisami. UWAGA! Niniejszą instrukcję należy przechowywać z zachowaniem największej staranności. Przyda się ona w przyszłości podczas usuwania lub serwisowania urządzeń. W przypadku jakichkolwiek samowolnych modyfikacji konstrukcyjnych wprowadzonych bez uzyskania pisemnej zgody lub instalacji niezgodnej z instrukcją montażową producent uchyla się od wszelkiej odpowiedzialności i gwarancji. Producent linii powinien się upewnić, iż przestrzegane są zalecenia dyrektywy EMC, dyrektywy niskonapięciowej, dyrektywy maszynowej oraz dyrektywy dotyczącej wyrobów budowlanych. OSTROŻNIE! Centrali sterowniczej nie wolno używać w miejscach zagrożonych wybuchem. OSTROŻNIE! Podłączyć kabel zasilania do zacisku X (L, L, L) oraz do zacisku PE na karcie podstawowej. Kabel zasilania należy zabezpieczyć bezpiecznikami topikowymi x6 A lub x0 A. Parametry bezpiecznika powinny zapewniać jego zadziałanie w przypadku blokady motoreduktora. Polski Polski
3 ELEMENTY STEROWANIA I POŁĄCZENIA Elementy sterownicze Za pomocą przycisków wbudowanych w pokrywę można sterować OTWIERANIEM i ZAMYKANIEM bramy w trybie ręcznym i/lub wymagającym obecności człowieka. Jeżeli brama jest ustawiona na tryb automatyczny, można ją w każdej chwili zatrzymać za pomocą przycisku STOP. Do sterowania z zewnątrz można podłączyć inne elementy sterownicze, na przykład przycisk potrójny. z kablem zwisającym z sufitu, zainstalowany wewnątrz lub na zewnątrz, steruje bramą w trybie OTWIERANIE-STOP-ZAMYKANIE. Jeżeli zostanie podłączony opcjonalny odbiornik radiowy, bramę można zawsze zatrzymać za pomocą ręcznego nadajnika radiowego. Połączenie trójfazowego kabla zasilania (rys. ) Do zacisków L, L, L oraz do zacisku PE jest podłączona wtyczka CEE 6A. Połączenie z centralą USTK można wykonać również za pomocą opcjonalnego, trójfazowego wyłącznika głównego. W takim przypadku podczas montażu można wyjąć wtyczkę CEE. PE X L Kabel zasilania wtyczki CEE 6 L L Połączenie kabla zasilania jednofazowego (rys. zob. również str. 6) Do zacisków L (faza) i L (N) centrali USTK, kw jest włączona wtyczka Schuko. W wersjach o większej mocy (, kw i 5,5 kw) wtyczka jest podłączona do L (faza), L (N) i PE. Połączenie z centralą USTK można wykonać również za pomocą opcjonalnego, jednofazowego wyłącznika głównego. W takim przypadku podczas montażu można wyjąć wtyczkę Schuko. PE X USTK-,kW L L L N Kabel zasilania wtyczki SCHUKO USTK- od,kw Kontrola kierunku obrotów Jeżeli brama jest całkowicie opuszczona na dół, należy ją otworzyć za pomocą korby na około 50 cm, aby nie dopuścić, by w przypadku odwrotnego kierunku obrotów liny nośne wysunęły się z gniazd (bramy sekcyjne), lub aby brama nie zawinęła się za bardzo (bramy zwijane). Za pomocą przycisków DO GÓRY i NA DÓŁ można kontrolować kierunek obrotów w trybie sterowanym przez człowieka. Jeżeli kierunek obrotów nie zgadza się z kierunkiem strzałki na naciśniętym przycisku, należy wyjąć wtyczkę CEE i zamienić połączenia U i V (zamiana faz). Teraz podłączyć napięcie (włożyć wtyczkę CEE). Ustawianie wyłączników krańcowych (rys. ) W centrali sterowniczej USTK oba wyłączniki krańcowe OTWIERANIA i ZAMYKANIA należy podłączyć jako styki o potencjale zerowym do zacisków J7 i J6 modułu zaciskowego X7. Obwód bezpieczeństwa z wbudowanymi wyłącznikami krańcowymi bezpieczeństwa należy podłączyć do zacisku J9 modułu zaciskowego X7. Można ponadto podłączyć drugi, dodatkowy wyłącznik krańcowy przeznaczony dla funkcji otwierania (J/X6), a następnie - za pomocą wyłącznika pozycyjnego zainstalowanego na pokrywie gniazda (opcja) centrali USTK - wybrać jedną z dwóch pozycji OTWIERANIA (przełączanie lato/zima). PE X L L L N Kabel zasilania wtyczki SCHUKO Połączenie nadajników poleceń OTWÓRZ, STOP, ZAMKNIJ (rys. 4) Aby można było sterować z zewnątrz, można podłączyć potrójny wyłącznik w centrali sterowniczej USTK do modułu zacisków X4. W takim przypadku oba przyciski, OTWÓRZ i ZAMKNIJ, należy podłączyć jako styki zamykania (NO). Przycisk STOP jest podłączany do obwodu bezpieczeństwa, dlatego też należy go podłączyć jako styk otwierania (NC). W przypadku podłączenia przycisku Stop do modułu zacisków X4 należy zdjąć mostek z zacisku J5 i podłączyć przycisk STOP (styk otwierania)! 4 Połączenie elementów sterujących STOP, OTWÓRZ, IMPULS i ZAMKNIJ J5 J 6 J7 J8 X Połączenie przycisku potrójnego kablem 4-żyłowym J5 J6 J7 J8 X Połączenie wyłącznika z kluczem J5 J 6 J7 J X4 Połączenie optycznej listwy krawędziowej (rys. 5) Optyczna listwa krawędziowa jest zbudowana w taki sposób, iż jeżeli zostanie naciśnięta w jakimkolwiek miejscu wzdłuż swojej długości, promień świetlny zostaje przerwany. Aby umożliwić kontrolę listwy krawędziowej na całej jej długości, na jej krańcu podłączany jest odbiornik. Jeżeli listwa krawędziowa ma być dociśnięta do ziemi, funkcję odwrócenia ruchu można wyłączyć podłączając wyłącznik krańcowy wstępny (dodatkowy wyłącznik krańcowy przed wyłącznikiem krańcowym) do zacisku J8 modułu zaciskowego X7. W takim przypadku wyłącznik krańcowy wstępny należy wyregulować około 5 cm nad ziemią. 5 - SIG +V Listwa krawędziowa optoelektroniczna OSE Nadajnik Odbiornik Połączenie rezystancyjnej listwy krawędziowej 8, kω (rys. 6) Do centrali USTK można podłączyć bezpośrednio listwę krawędziową rezystancyjną lub pneumatyczną. Odpowiedni obwód logiczny sterowania jest już wbudowany w centralę. Aby można było prawidłowo kontrolować cały obwód elektryczny listwy krawędziowej, powinna być ona podłączona do rezystora 8, kohm. Listwę krawędziową podłącza się elektrycznie do zacisku J S i + listwy zaciskowej X6. Zworka J i J - połączone = Przygotowany pod listwy krawędziowe pneumatyczne lub rezystancyjne z rezystorem 8,kOhm - połączone = Przygotowany pod listwy krawędziowe optyczne OSTROŻNIE: łączniki należy podłączyć albo do zacisków 8, kohm, albo do zacisków typu opto! Procedura ustawiania wyłączników krańcowych jest przedstawiona w dalszej części. 6 - SIG +V termiczny Korba zatrzymywania awaryjnego X7 krańcowy wstępny krańcowy NA DOLE krańcowy NA GÓRZE J 9 J 8 J 7 J B A J 5 J 4 X6 S KS STOP w połowie o. DW wysokości J J - S + / krańcowy w połowie wysokości - SIG + Listwa krawędziowa optoelektroniczna OSE Nadajnik Odbiornik 8, k Ω termiczny krańcowy wstępny zamknięty STOP zakończony OTWARTE STOP V DC RS Polski Polski 5

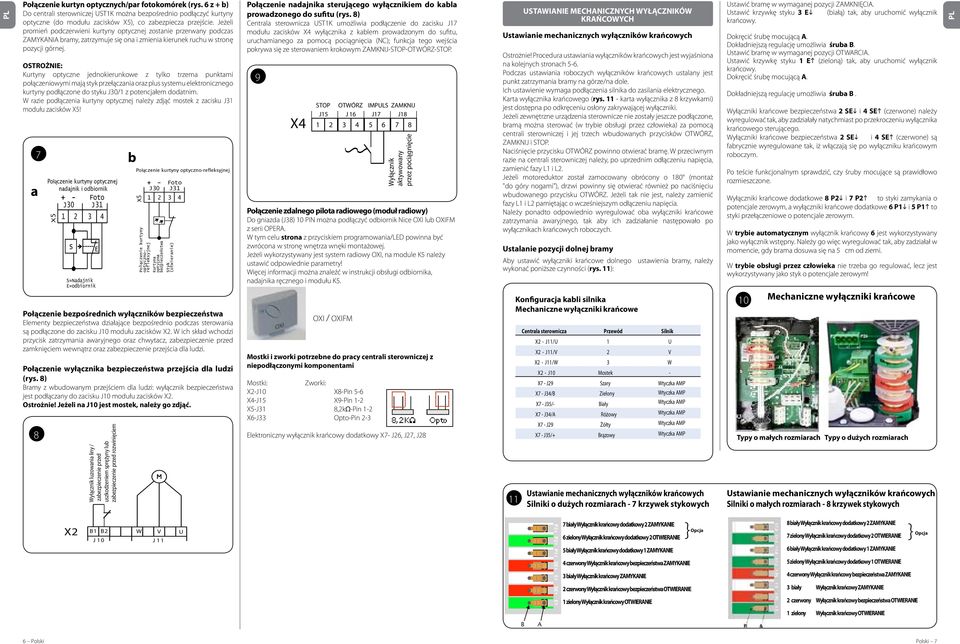

4 Połączenie kurtyn optycznych/par fotokomórek (rys. 6 z + b) Do centrali sterowniczej USTK można bezpośrednio podłączyć kurtyny optyczne (do modułu zacisków ), co zabezpiecza przejście. Jeżeli promień podczerwieni kurtyny optycznej zostanie przerwany podczas ZAMYKANIA bramy, zatrzymuje się ona i zmienia kierunek ruchu w stronę pozycji górnej. OSTROŻNIE: Kurtyny optyczne jednokierunkowe z tylko trzema punktami połączeniowymi mają styk przełączania oraz plus systemu elektronicznego kurtyny podłączone do styku J0/ z potencjałem dodatnim. W razie podłączenia kurtyny optycznej należy zdjąć mostek z zacisku J modułu zacisków! 7 a Połączenie bezpośrednich wyłączników bezpieczeństwa Elementy bezpieczeństwa działające bezpośrednio podczas sterowania są podłączone do zacisku J0 modułu zacisków X. W ich skład wchodzi przycisk zatrzymania awaryjnego oraz chwytacz, zabezpieczenie przed zamknięciem wewnątrz oraz zabezpieczenie przejścia dla ludzi. Połączenie wyłącznika bezpieczeństwa przejścia dla ludzi (rys. 8) Bramy z wbudowanym przejściem dla ludzi: wyłącznik bezpieczeństwa jest podłączany do zacisku J0 modułu zacisków X. Ostrożnie! Jeżeli na J0 jest mostek, należy go zdjąć. 8 Połączenie kurtyny optycznej nadajnik i odbiornik Foto J0 J S E S=Nadajnik E=odbiornik luzowania liny / zabezpieczenie przed uszkodzeniem sprężyny lub zabezpieczenie przed rozwinięciem b Połączenie kurtyny optyczno-refleksyjnej Połączenie kurtyny optycznorefleksyjnej J0 Kurtyna optyczna bezpieczeństwa Foto J Styk (otwieranie) Połączenie nadajnika sterującego wyłącznikiem do kabla prowadzonego do sufitu (rys. 8) Centrala sterownicza USTK umożliwia podłączenie do zacisku J7 modułu zacisków X4 wyłącznika z kablem prowadzonym do sufitu, uruchamianego za pomocą pociągnięcia (NC); funkcja tego wejścia pokrywa się ze sterowaniem krokowym ZAMKNIJ-STOP-OTWÓRZ-STOP. 9 J5 J 6 J7 J8 X aktywowany przez pociągnięcie Połączenie zdalnego pilota radiowego (moduł radiowy) Do gniazda (J8) 0 PIN można podłączyć odbiornik Nice OXI lub OXIFM z serii OPERA. W tym celu strona z przyciskiem programowania/led powinna być zwrócona w stronę wnętrza wnęki montażowej. Jeżeli wykorzystywany jest system radiowy OXI, na module K5 należy ustawić odpowiednie parametry! Więcej informacji można znaleźć w instrukcji obsługi odbiornika, nadajnika ręcznego i modułu K5. OXI / OXIFM Mostki i zworki potrzebne do pracy centrali sterowniczej z niepodłączonymi komponentami Mostki: Zworki: X-J0 X8-Pin 5-6 X4-J5 X9-Pin - -J 8,kΩ-Pin - X6-J Opto-Pin - Elektroniczny wyłącznik krańcowy dodatkowy X7- J6, J7, J8 USTAWIANIE MECHANICZNYCH WYŁĄCZNIKÓW KRAŃCOWYCH Ustawianie mechanicznych wyłączników krańcowych Ostrożnie! Procedura ustawiania wyłączników krańcowych jest wyjaśniona na kolejnych stronach 5-6. Podczas ustawiania roboczych wyłączników krańcowych ustalany jest punkt zatrzymania bramy na górze/na dole. Ich ustawienie wymaga podłączenia silnika do zasilania elektrycznego. Karta wyłącznika krańcowego (rys. - karta wyłącznika z 8 krzywkami) jest dostępna po odkręceniu osłony zakrywającej wyłączniki. Jeżeli zewnętrzne urządzenia sterownicze nie zostały jeszcze podłączone, bramą można sterować (w trybie obsługi przez człowieka) za pomocą centrali sterowniczej i jej trzech wbudowanych przycisków OTWÓRZ, ZAMKNIJ i STOP. Naciśnięcie przycisku OTWÓRZ powinno otwierać bramę. W przeciwnym razie na centrali sterowniczej należy, po uprzednim odłączeniu napięcia, zamienić fazy L i L. Jeżeli motoreduktor został zamocowany obrócony o 80 (montaż "do góry nogami"), drzwi powinny się otwierać również po naciśnięciu wbudowanego przycisku OTWÓRZ. Jeżeli tak nie jest, należy zamienić fazy L i L pamiętając o wcześniejszym odłączeniu napięcia. Należy ponadto odpowiednio wyregulować oba wyłączniki krańcowe zatrzymania awaryjnego, tak aby ich zadziałanie następowało po wyłącznikach krańcowych roboczych. Ustalanie pozycji dolnej bramy Aby ustawić wyłączniki krańcowe dolnego ustawienia bramy, należy wykonać poniższe czynności (rys. ): Konfiguracja kabli silnika Mechaniczne wyłączniki krańcowe Centrala sterownicza Przewód X - J/U X - J/V X - J/W X - J0 Mostek X7 - J9 X7 - J4/B X7 - J5/- X7 - J4/A X7 - J9 X7 - J5/+ Silnik U V W - Ustawianie mechanicznych wyłączników krańcowych Silniki o dużych rozmiarach - 7 krzywek stykowych Ustawić bramę w wymaganej pozycji ZAMKNIĘCIA. Ustawić krzywkę styku Ei (białą) tak, aby uruchomić wyłącznik krańcowy. Dokręcić śrubę mocującą A. Dokładniejszą regulację umożliwia śruba B. Ustawić bramę w wymaganej pozycji OTWARCIA. Ustawić krzywkę styku Eh (zieloną) tak, aby uruchomić wyłącznik krańcowy. Dokręcić śrubę mocującą A. Dokładniejszą regulację umożliwia śruba B. i krańcowe bezpieczeństwa SEi i 4 SEh (czerwone) należy wyregulować tak, aby zadziałały natychmiast po przekroczeniu wyłącznika krańcowego sterującego. i krańcowe bezpieczeństwa SEi i 4 SEh (czerwone) są fabrycznie wyregulowane tak, iż włączają się po wyłączniku krańcowym roboczym. Po teście funkcjonalnym sprawdzić, czy śruby mocujące są prawidłowo rozmieszczone. i krańcowe dodatkowe 8 Pi i 7 Ph to styki zamykania o potencjale zerowym, a wyłączniki krańcowe dodatkowe 6 Pi i 5 Ph to styki przełączeniowe o potencjale zerowym. W trybie automatycznym wyłącznik krańcowy 6 jest wykorzystywany jako wyłącznik wstępny. Należy go więc wyregulować tak, aby zadziałał w momencie, gdy brama dosuwa się na 5 cm od ziemi. W trybie obsługi przez człowieka nie trzeba go regulować, lecz jest wykorzystywany jako styk o potencjale zerowym! 0 Mechaniczne wyłączniki krańcowe Typy o małych rozmiarach Typy o dużych rozmiarach Ustawianie mechanicznych wyłączników krańcowych Silniki o małych rozmiarach - 8 krzywek stykowych X B B W V J 0 J U 7 biały krańcowy dodatkowy ZAMYKANIE 6 zielony krańcowy dodatkowy OTWIERANIE 5 biały krańcowy dodatkowy ZAMYKANIE } Opcja 8 biały krańcowy dodatkowy ZAMYKANIE 7 zielony krańcowy dodatkowy OTWIERANIE 6 biały krańcowy dodatkowy ZAMYKANIE } Opcja 4 czerwony krańcowy bezpieczeństwa ZAMYKANIE 5 zielony krańcowy dodatkowy OTWIERANIE biały krańcowy ZAMYKANIE 4 czerwony krańcowy bezpieczeństwa ZAMYKANIE czerwony krańcowy bezpieczeństwa OTWIERANIE biały krańcowy ZAMYKANIE zielony krańcowy OTWIERANIE czerwony krańcowy bezpieczeństwa OTWIERANIE zielony krańcowy OTWIERANIE B A 6 Polski Polski 7
5 U V W U V W PODŁĄCZENIE SILNIKA JEDNOFAZOWEGO MTAŻ - USTAWIANIE USTAWIENIA - POZYCJE KOŃCOWE USTK połączenie X8 L L L Karta dodatkowa X X Wejście x0v faza Wejście x0v neutralny Kabel dodatkowy Połączenie USTK-,kW karta Kondensator Kondensator 0µF 6µF żółty czarny 0V Silnik 4 (zob. też rys. -4) Ustawianie pozycji końcowych Ustawić wyłącznik DIP na "". Górny, poziomy pasek wyświetlacza miga. Ustawić górną pozycję końcową: za pomocą przycisków DO GÓRY i NA DÓŁ, w trybie sterowanym przez człowieka, ustawić bramę w pozycji górnej końcowej i zapisać tę pozycję w pamięci naciskając krótko przycisk T. Jeżeli podczas ruchu DO GÓRY na wyświetlaczu pojawi się błąd 6 i brama się zatrzyma, należy zmienić kierunek obliczania nadajnika elektrycznego. i DIP od do 4 ustawić na "". Na wyświetlaczu pojawia się mała litera "u". Aby zmienić kierunek obliczania, należy nacisnąć przycisk T (nad wyłącznikiem DIP) i trzymać wciśnięty tak długo, aż u obróci się na wyświetlaczu o 80. Teraz ustawić wyłączniki DIP, i 4 na "OFF" - powrócić do ustawiania górnej pozycji końcowej. Teraz miga dolny pasek poziomy. Następnie ustawić wyłącznik DIP na "OFF". Teraz pasek dolny świeci, natomiast środkowy miga. Kontrola pozycji końcowych Przesuwać bramę DO GÓRY (pozycja końcowa górna) i NA DÓŁ (pozycja końcowa dolna) tak, aby w pozycji końcowej dolnej pasek dolny i środkowy nie świeciły. W ten sposób instalacja została zakończona. Dokładna regulacja pozycji końcowej górnej i/ lub dolnej: Po ustawieniu pozycji końcowej dolnej nacisnąć krótko przycisk DO GÓRY i ustawić bramę w pozycji końcowej górnej. Dzięki wyłącznikowi krańcowemu EES centrala sterownicza wyłącza się po otwarciu do ustawionej pozycji końcowej. Jeżeli chcemy, aby pozycja końcowa górna znajdowała się bardziej na górze, należy ustawić wyłączniki DIP, i 4 na "" (aby przesunąć ją na dół, ustawić przełączniki DIP, i 4 na ""). Na wyświetlaczu pojawia się "0". Teraz można ustawić współczynnik korekty mieszczący się w zakresie od do 9. W tym celu należy krótko lub kilkukrotnie nacisnąć przycisk T. USTK połączenie X8 P E L L L P E Karta dodatkowa X X Wejście x0v faza Wejście x0v neutralny Kabel dodatkowy Połączenie USTK-, kw karta Kondensator Kondensator 0µF 6µF żółty czarny 0V Silnik 4 Ustawić dolną pozycję końcową: za pomocą przycisków DO GÓRY i NA DÓŁ, w trybie sterowanym przez człowieka, przesunąć bramę na pozycję dolną końcową i zapisać tę pozycję w pamięci naciskając krótko przycisk T. Teraz miga środkowy pasek poziomy. OSTROŻNIE! Podczas programowania pozycji końcowej dolnej centrala sterownicza automatycznie ustawia wyłącznik krańcowy wstępny na około 5 cm nad pozycją końcową dolną!!! Ustawianie otwierania częściowego Jeżeli chcemy ustawić otwarcie częściowe, można teraz, za pomocą przycisków DO GÓRY i NA DÓŁ, wyregulować wymaganą szerokość otwarcia. Aby zatwierdzić pozycję, nacisnąć przycisk T. Teraz wyświetlacz gaśnie. Następnie wszystkie wyłączniki DIP ustawić na "OFF". W ten sposób skorygowana zostaje pozycja końcowa, która zostanie aktywowana przy następnym otwieraniu. Teraz nacisnąć przycisk NA DÓŁ i ustawić bramę w pozycji końcowej dolnej. Dzięki elektronicznemu wyłącznikowi krańcowemu centrala sterownicza wyłącza się po otwarciu do ustawionej pozycji końcowej. Jeżeli chcemy, aby pozycja końcowa dolna znajdowała się bardziej na dole, należy ustawić wyłączniki DIP, i 4 na "" (aby przesunąć ją do góry, ustawić przełączniki DIP, i 4 na ""). Na wyświetlaczu pojawia się "0". Teraz można ustawić współczynnik korekty mieszczący się w zakresie od do 9. W tym celu należy krótko lub kilkukrotnie nacisnąć przycisk T. Następnie wszystkie wyłączniki DIP ustawić na "OFF". W ten sposób skorygowana zostaje pozycja końcowa, która zostanie aktywowana przy następnym zamykaniu. Czynność tę można powtórzyć kilkakrotnie, aż do idealnego ustawienia dolnej pozycji końcowej. 8 Polski Polski 9
6 Przewody, i Kabel połączeniowy centrala sterownicza i krańcowe elektroniczne Typ A h Wtyczka sześciobiegunowa Kabel połączeniowy centrali sterowniczej i krańcowe elektroniczne Typ B pięciobiegunowy hwielowtyk Kabel połączeniowy centrali sterowniczej h Wtyczka sześciobiegunowa Kabel połączeniowy centrali sterowniczej Funkcje robocze W normalnych warunkach roboczych wyświetlacz pokazuje status bramy i/lub numer zaistniałego błędu. W takim przypadku wszystkie wyłączniki DIP należy ustawić na OFF! Zamykanie automatyczne Do ustawiania zamykania automatycznego służy przełącznik S. Czas zamykania można ustawić w zakresie od 0 do 40 sekund. Funkcja specjalna: Jeżeli zainstalowano kurtynę optyczną, po przejściu, czas zostaje skrócony o 5 sekund. USTAWIANIE FUNKCJI AUTOMATYCZNYCH DIP 4 = OFF Jeżeli podczas zamykania zostanie naciśnięta listwa krawędziowa, brama się zatrzymuje i otwiera do pozycji końcowej górnej. Znaczenie komunikatów wyświetlacza Segment górny: miga --> trwa ustawianie pozycji końcowej górnej świeci --> pozycja końcowa górna została ustawiona Segment dolny: miga --> trwa ustawianie pozycji końcowej dolnej świeci --> pozycja końcowa dolna została ustawiona Ustawienia czasowe 0 Zamykanie automatyczne wyłączone 5 sekund W normalnych warunkach roboczych wyświetlacz pokazuje status bramy i/lub numer zaistniałego błędu. 4 Centrala sterownicza Przewód Silnik X - J/U U X - J/V V X - J/W W X - J6 Mostek - - J 4 S - J9 - J 5 S - J9 - J 0 P - J/C - J P - J/NC - J0 6 E - J - J0 7 E - J - J9 8 E - J4 - J9 9 E - J4 Zacisk PE PE 5 N L N L N L Styk o potencjale zerowym do czerwonego semafora Styk o potencjale zerowym do sygnalizowania pozycji końcowej górnej Styk o potencjale zerowym do sygnalizowania pozycji końcowej dolnej 0 sekund 0 sekund 4 0 sekund 5 45 sekund 6 60 sekund 7 90 sekund 8 0 sekund 9 40 sekund obrotowy s OSTRZEŻENIE: Za pomocą modułu K5 można przedłużyć czas oczekiwania (przełącznik ustawiony na pozycję od 6 do 9) o wybrany współczynnik. Służy do tego parametr P8. Funkcje wyłączników DIP: Błąd np. zadziałała listwa krawędziowa ruch DO GÓRY pozycja końcowa górna wyłącznik krańcowy wstępny ruch NA DÓŁ pozycja końcowa dolna 6 Łańcuch bezpieczeństwa Wejście RS485 B GND RS485 A Łańcuch bezpieczeństwa Wyjście 7.. 8V DC 7 Zacisk Wago DIP- a,, 4 OFF Ustawianie pozycji końcowych DIP-,, 4 a OFF Dokładne ustawianie pozycji końcowej (przesuwanie do góry) DIP-,, 4 a OFF Dokładne ustawianie pozycji końcowej (przesuwanie na dół) Automatyczne przystosowanie do terenu DIP = Funkcji tej można używać tylko wtedy, gdy zainstalowano czujnik SBA. Semafor ostrzegawczy DIP = Jest to funkcja polegająca na tym, iż czerwony semafor (zaciski +) zaczyna migać sekundy przed zamknięciem bramy. Wyświetlanie usterek (za pomocą migania): Obwód bezpieczeństwa Usterka dolnej listwy krawędziowej Zadziałała dolna listwa krawędziowa 4 Brama nie ustawiła się w pozycji końcowej dolnej (koniec czasu) 5 Brama nie ustawiła się w pozycji końcowej górnej (koniec czasu) 6 Nieprawidłowy kierunek obrotów silnika 7 Wyłączona moc podczas podnoszenia 8 Brama w odcinku wyłącznika krańcowego bezpieczeństwa 9 Brama nie jest ustawiona w żadnej pozycji końcowej. Nie można skorygować pozycji końcowej 0 Błąd cyfrowego wyłącznika krańcowego Funkcja odwrócenia kierunku ruchu DIP 4 = Jeżeli podczas zamykania zostanie naciśnięta listwa krawędziowa, brama się zatrzymuje i zmienia kierunek ruchu na ok. 50 cm. 0 Polski Polski
7 KABEL POŁĄCZENIOWY DO MOTOREDUKTORÓW WYPOSAŻYCH W WYŁĄCZNIK KRAŃCOWY ELEKTRICZNY - Z EKRANEM KABEL POŁĄCZENIOWY DO MOTOREDUKTORÓW WYPOSAŻYCH W WYŁĄCZNIK KRAŃCOWY ELEKTRICZNY - BEZ EKRANU Pomarańczowy Fioletowy -biegunowy -biegunowy Niebieski 9-biegunowy 9-biegunowy Długość L 4-biegunowy -biegunowy Pomarańczowy Fioletowy -biegunowy Niebieski -biegunowy 9-biegunowy Niebieski Długość L Pomarańczowy Polski Polski
8 KABEL POŁĄCZENIOWY DO MOTOREDUKTORÓW WYPOSAŻYCH W WYŁĄCZNIK KRAŃCOWY ELEKTRICZNY - Z EKRANEM Schemat elektryczny USTK-,kW Pomarańczowy T radiowe L E D L E D L E D T J 8 J 7 J 6 ANTENA AUF L E D4 X6 - S + / Listwa krawędziowa dolna X8 hamulca ZU + - 4V DC J 4 Długość L STOP V DC RS B A STOP zakończony OTWARTE ZAMKNIJ krańcowy wstępny zamknięty termiczny X7 ŻÓŁTY/ZIELY J J J 0 J 9 J J 600m A- T L E D8 L E D9 L E D0 TRANSFORMATOR J X X0 X9 L E D6 L E D5 L E D7 X4 X Niebieski OSŁA OSŁA -biegunowy 9-biegunowy X W V U L L L S S S X PE 4 Polski Polski 5
9 Schemat elektryczny USTK - od,kw Karta elektroniczna USTK-,kW X8 V DC RS B A STOP zamknięty STOP zakończony OTWARTE krańcowy wstępn zamknięty t ermiczny X7 bezpiecznik hamulca J 9 J 8 J 7 J 6 J 5 J 4 T 600mA- T LED8 LED9 LED0 radiowe LED LED LED J 8 T J4 TRANSFORMATOR J J 7 J 6 anteny J AUF ZU X X9 X0 J LED4 LED6 LED5 LED7 X6 X4 X J 8 J 7 J 6 J 5 J 6 J 7 J 8 J 0 J J J - S + / Listwa krawędziowa dolna + - 4V DC Przycisk ustawiania T Display Przycisk T ręcznego ustawiania nadajnika Złącze przekaźnika hamulca wyłącznika krańcowego DIP Złącze radiowe Zworka J Zacisk śrubowy anteny Przełącznik obrotowy S Przycisk ustawiania OTWIERANIA Przycisk ustawiania ZAMYKANIA listwy stykowej + połowa wysokości bramy kurtyny optycznej przejścia Złącze potrójnego przycisku urządzeń sterowniczych Złącze wyłącznika z kluczem Wtyczka połączeniowa do diody LED pomocniczej elementów bezpieczeństwa styków o potencjale zerowym Czerwony semafor OSŁA REL4 Zacisk śrubowy PE PE silnika sieciowe X J0 W J V U L J L L X 6 Polski Polski 7
10 Karta elektroniczna USTK -,kw i 5,5kW DANE TECHNICZNE - CHARAKTERYSTYKA OSTRZEŻENIA Przycisk ustawiania T Złącze radiowe Wtyczka połączeniowa do diody LED pokrywy Zacisk śrubowy anteny Przycisk ustawiania OTWIERANIA Przycisk ustawiania ZAMYKANIA Cała podana charakterystyka dotyczy temperatury 0 C (± 5 C). Spółka Nice zastrzega sobie prawo do wprowadzenia w każdym momencie wszystkich modyfikacji produktu, jakie uzna za stosowne, przy jednoczesnym zachowaniu niezmienionych funkcji i przeznaczenia. DIP LED Zworka J DANE TECHNICZNE USTK OPIS USTK-, kw USTK-, kw USTK-5,5kW Display Przycisk T ręcznego ustawiania nadajnika Złącze przekaźnika hamulca Przełącznik obrotowy S listwy stykowej + połowa wysokości bramy kurtyny optycznej przejścia Napięcie zasilania: x 400 V AC 50 Hz (z bezpiecznikami 6 i/lub 0 A) Moc max silnika:, kw, kw 5,5 kw Połączenie silnika: x NO styki przekaźników x NO styki chronione x NO styki chronione 400 V/max,k VA 400 V/max, kva 400 V/max 5,5 kva Moc w stanie spoczynku: < 4 VA Temperatura otoczenia: od -0 C do +50 C Napięcie sterowania:...4 V DC Bezpiecznik wtórny 0,8 A zwłoczny Stopień ochrony: IP 54 Złącze potrójnego przycisku TRANSPORT / PRZECHOWYWANIE / USUWANIE wyłącznika krańcowego Zworka J4 urządzeń sterowniczych Centrala sterownicza jest całkowicie zmontowana i okablowana, gotowa do podłączenia. Podczas transportu i ewentualnego składowania centralę należy przechowywać w odpowiednim opakowaniu, aby nie dopuścić do jej uszkodzenia. Złącze wyłącznika z kluczem czerwonego semafora styków wyłączników krańcowych o potencjale zerowym W przypadku usuwania należy rozdzielić elementy metalowe elementy z tworzywa sztucznego komponenty elektryczne środki smarujące. POMOC TECHNICZNA / CZĘŚCI ZAMIENNE / AKCESORIA Zacisk śrubowy PE Wyraźnie zaznaczamy, iż nie przeprowadzamy testów ani nie zatwierdzamy ewentualnych części zamiennych i/lub akcesoriów, które nie są naszej produkcji. Montaż i/lub eksploatacja tego typu produktów może więc negatywnie wpłynąć na parametry motoreduktorów opracowane na etapie konstrukcyjnym, co może obniżyć bezpieczeństwo. Spółka NICE uchyla się od wszelkiej odpowiedzialności i odmawia jakiejkolwiek gwarancji za szkody spowodowane zastosowaniem nieoryginalnych części zamiennych i/lub akcesoriów. silnika sieciowe Wady niewykryte w zakładzie należy usuwać wyłącznie u producenta bramy lub w innej firmie specjalizującej się w takich usługach, w której można zamówić również ewentualne części zamienne. 8 Polski Polski 9

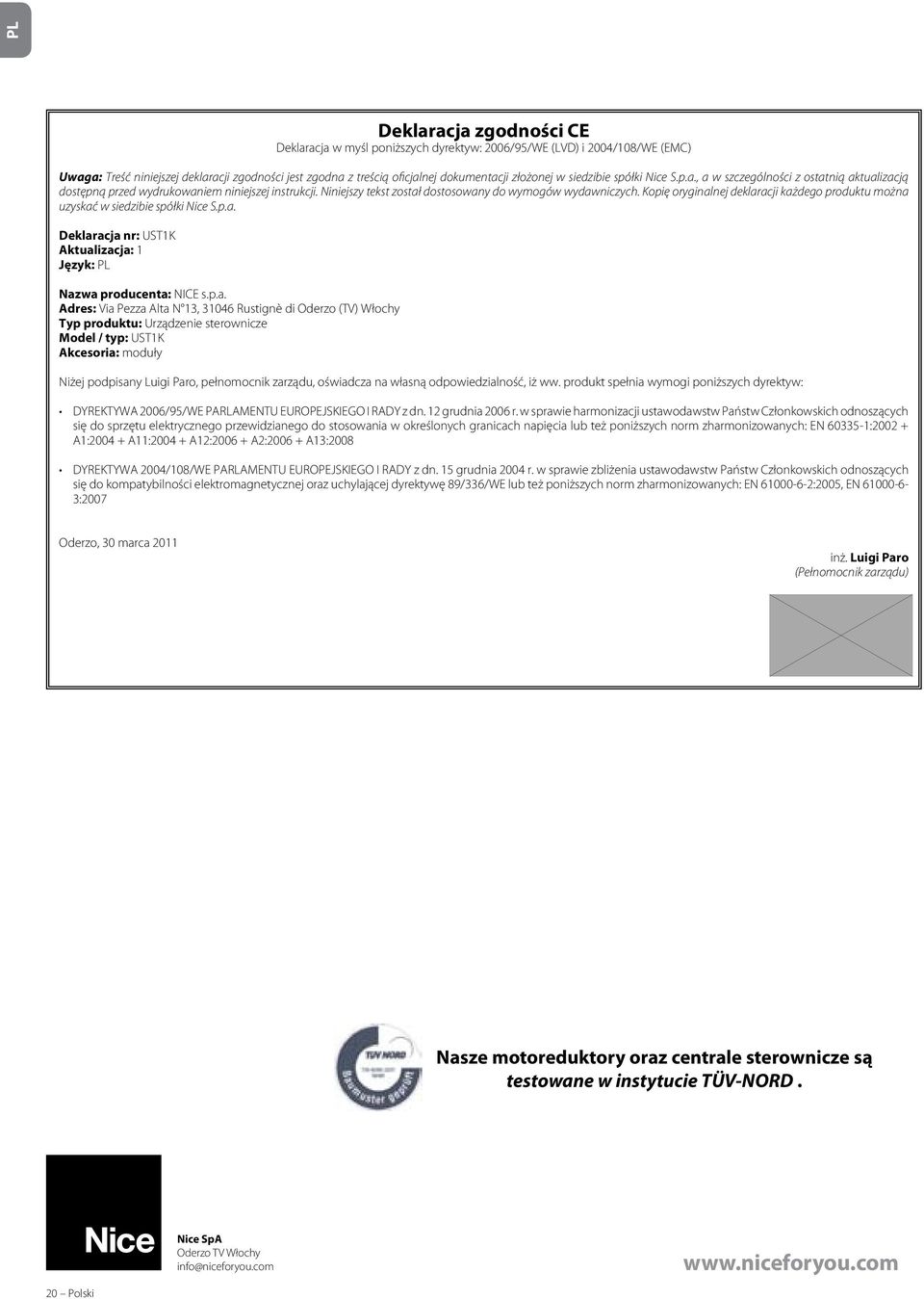

11 Deklaracja zgodności CE Deklaracja w myśl poniższych dyrektyw: 006/95/WE (LVD) i 004/08/WE (EMC) Uwaga: Treść niniejszej deklaracji zgodności jest zgodna z treścią oficjalnej dokumentacji złożonej w siedzibie spółki Nice S.p.a., a w szczególności z ostatnią aktualizacją dostępną przed wydrukowaniem niniejszej instrukcji. Niniejszy tekst został dostosowany do wymogów wydawniczych. Kopię oryginalnej deklaracji każdego produktu można uzyskać w siedzibie spółki Nice S.p.a. Deklaracja nr: USTK Aktualizacja: Język: Nazwa producenta: NICE s.p.a. Adres: Via Pezza Alta N, 046 Rustignè di Oderzo (TV) Włochy Typ produktu: Urządzenie sterownicze Model / typ: USTK Akcesoria: moduły Niżej podpisany Luigi Paro, pełnomocnik zarządu, oświadcza na własną odpowiedzialność, iż ww. produkt spełnia wymogi poniższych dyrektyw: DYREKTYWA 006/95/WE PARLAMENTU EUROPEJSKIEGO I RADY z dn. grudnia 006 r. w sprawie harmonizacji ustawodawstw Państw Członkowskich odnoszących się do sprzętu elektrycznego przewidzianego do stosowania w określonych granicach napięcia lub też poniższych norm zharmonizowanych: EN 605-:00 + A:004 + A:004 + A:006 + A:006 + A:008 DYREKTYWA 004/08/WE PARLAMENTU EUROPEJSKIEGO I RADY z dn. 5 grudnia 004 r. w sprawie zbliżenia ustawodawstw Państw Członkowskich odnoszących się do kompatybilności elektromagnetycznej oraz uchylającej dyrektywę 89/6/WE lub też poniższych norm zharmonizowanych: EN :005, EN :007 Oderzo, 0 marca 0 inż. Luigi Paro (Pełnomocnik zarządu) Nasze motoreduktory oraz centrale sterownicze są testowane w instytucie TÜV-NORD. 0 Polski Nice SpA Oderzo TV Włochy info@niceforyou.com
