1 ascobloc STOŁY I SZAFKI DO PACY SZAFY WYSOKIE SZAFKI ŚCIENNE PÓŁKI ŚCIENNE OAZ STOJĄCE

2 Opis techniczny wykonania 1. Dane materiałowe Wszystkie metalowe elementy wykonane sąze stali kwasoodpornej : - blaty stołów i szafek z blachy o grubości 1,0, 1,25, 1,5 lub 2,0; - blaty półek ściennych i stojących z blachy o grubości 1,5; - wsporniki półek ściennych z blachy o grubości 2,0; - korpusy szafek do pracy, szaf wysokich oraz szafek ściennych z blachy o grubości 1,0; - półki stołów, szafek do pracy, szaf wysokich oraz szafek ściennych z blachy o grubości 1,0; - drzwi szafek do pracy, szaf wysokich oraz szafek ściennych z blachy o grubości 0,8 lub 1,0; - nogi stołów, szafek do pracy, szaf wysokich z rury o przekroju kwadratowym 40 x 40 x 1,2; - nogi do półek stojących (nadstawek) z rury o przekroju kwadratowym 30 x 30 x 1,2; - szyny wzmacniające do blatów i półek z blachy o grubości 0,8, 1,0 lub 1,5. 2. Obróbka Blachy Powierzchnie zewnętrzne sągładkie, bez deformacji, zadrapańoraz wygięć. Krawędzie sąstępione i pozbawione zadziorów. Wszystkie blachy są w częściach widocznych oszlifowane ziarnem 320. Wszystkie części typu: ścianki boczne, drzwi, tylne ściany szaf wysokich, itp. mająpionowy kierunek szlifowania. Natomiast części typu: blaty, półki, ścianki tylne, długie elementy poziome, itp. sąszlifowane wzdłużnie. Kształtowniki kwadratowe Kształtowniki 30 x 30 x 1,2 oraz 40 x 40 x 1,2 sąoszlifowane ziarnem 320 wzdłużnie. Widoczne zakończenia kształtowników, w zależności od wymagań, są zespawane i oszlifowane lub zamknięte zaślepkami z tworzywa sztucznego. Połączenia spawane i zgrzewane Spoiny mająusuniętązgorzelinęi nie posiadająprzebarwień. Wszystkie widoczne połączenia spawane nie posiadają porów, są gładkie i o ile to konieczne, oszlifowane z przylegającym materiałem tak, aby nie było widoczne łączenie. Połączenia śrubowe i nitowe O ile występująpołączenia śrubowe - stosuje sięśruby, podkładki i nakrętki ze stali chromowo-niklowej (A2). Do połączeńnitowych stosowane sąnity i nitonakrętki ze stali chromowo-niklowej (A2) lub nity aluminiowe. 3. Wykonanie Wymiary Długości zmieniająsięskokowo o 100, ewentualnie o wielokrotnośćdługości modułu montażowego np. bloku szuflad tj. o 400 (dla GN1/1) lub 600 (dla GN2/1). Wszystkie urządzenia sąrównież dostępne na życzenie w wymiarach (długości, głębokości i wysokości) odbiegających od standardowych - po uzgodnieniu i za dodatkowąopłatą. Blaty Standardowe głębokości blatów wynoszą600, 700 i 800. Blaty sąwykonywane z blach o grubości 1,0 (standard), 1,25, 1,5 oraz 2,0, ze szlifem wzdłużnym. Od spodu wzmocnione są szynami z blachy i podklejone wytłumiającądrgania i hałas matą. Standardowo blat jest z trzech stron zagięty w dółna 50 (z przodu z kapinosem), z tyłu rant na wysokość50 w górę. Narożniki są zaspawane i oszlifowane. Występ blatu w stosunku do podstawy stołu lub korpusu szafki wynosi z przodu 40, z tyłu 20 natomiast z obu boków bez występu. Możliwe jest wykonanie blatu na kilka stojących obok siebie mebli (urządzeń) o jednakowej wysokości i głębokości. UWAGA: blaty z blachy o grubości 1,0 i 1,25 wykonywane sąmax. do długości Podstawy stołów Podstawa stołu jest otwarta ze wszystkich stron, składa sięz profili o przekroju kwadratowym 40x40x 1,2 tworzących 2 lub 3 (od długości 2100) pary nóg. Podstawa jest usztywniona w dolnej części co najmniej z trzech stron (profil 40 x 40 x 1,2) albo zaopatrzona w przyspawanądolnąpółkę. Strona 1

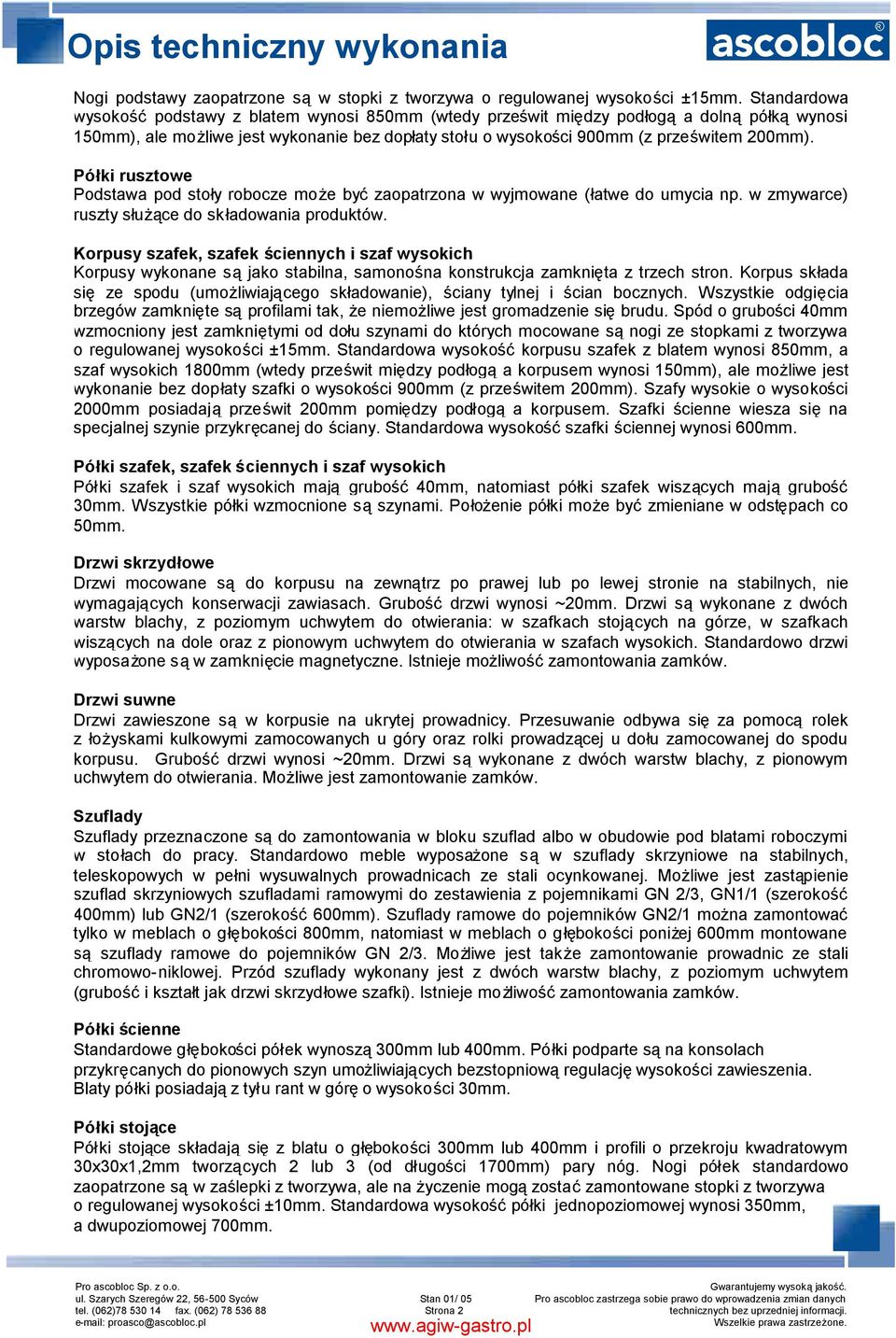

3 Opis techniczny wykonania Nogi podstawy zaopatrzone sąw stopki z tworzywa o regulowanej wysokości ±15. Standardowa wysokośćpodstawy z blatem wynosi 850 (wtedy prześwit między podłogąa dolnąpółkąwynosi 150), ale możliwe jest wykonanie bez dopłaty stołu o wysokości 900 (z prześwitem 200). Półki rusztowe Podstawa pod stoły robocze może byćzaopatrzona w wyjmowane (łatwe do umycia np. w zmywarce) ruszty służące do składowania produktów. Korpusy szafek, szafek ściennych i szaf wysokich Korpusy wykonane sąjako stabilna, samonośna konstrukcja zamknięta z trzech stron. Korpus składa się ze spodu (umożliwiającego składowanie), ściany tylnej i ścian bocznych. Wszystkie odgięcia brzegów zamknięte sąprofilami tak, że niemożliwe jest gromadzenie siębrudu. Spód o grubości 40 wzmocniony jest zamkniętymi od dołu szynami do których mocowane sąnogi ze stopkami z tworzywa o regulowanej wysokości ±15. Standardowa wysokośćkorpusu szafek z blatem wynosi 850, a szaf wysokich 1800 (wtedy prześwit między podłogąa korpusem wynosi 150), ale możliwe jest wykonanie bez dopłaty szafki o wysokości 900 (z prześwitem 200). Szafy wysokie o wysokości 2000 posiadająprześwit 200 pomiędzy podłogąa korpusem. Szafki ścienne wiesza sięna specjalnej szynie przykręcanej do ściany. Standardowa wysokośćszafki ściennej wynosi 600. Półki szafek, szafek ściennych i szaf wysokich Półki szafek i szaf wysokich mają grubość40, natomiast półki szafek wiszących majągrubość 30. Wszystkie półki wzmocnione sąszynami. Położenie półki może byćzmieniane w odstępach co 50. Drzwi skrzydłowe Drzwi mocowane są do korpusu na zewnątrz po prawej lub po lewej stronie na stabilnych, nie wymagających konserwacji zawiasach. Grubośćdrzwi wynosi ~20. Drzwi sąwykonane z dwóch warstw blachy, z poziomym uchwytem do otwierania: w szafkach stojących na górze, w szafkach wiszących na dole oraz z pionowym uchwytem do otwierania w szafach wysokich. Standardowo drzwi wyposażone sąw zamknięcie magnetyczne. Istnieje możliwośćzamontowania zamków. Drzwi suwne Drzwi zawieszone są w korpusie na ukrytej prowadnicy. Przesuwanie odbywa sięza pomocą rolek z łożyskami kulkowymi zamocowanych u góry oraz rolki prowadzącej u dołu zamocowanej do spodu korpusu. Grubośćdrzwi wynosi ~20. Drzwi sąwykonane z dwóch warstw blachy, z pionowym uchwytem do otwierania. Możliwe jest zamontowanie zamków. Szuflady Szuflady przeznaczone sądo zamontowania w bloku szuflad albo w obudowie pod blatami roboczymi w stołach do pracy. Standardowo meble wyposażone są w szuflady skrzyniowe na stabilnych, teleskopowych w pełni wysuwalnych prowadnicach ze stali ocynkowanej. Możliwe jest zastąpienie szuflad skrzyniowych szufladami ramowymi do zestawienia z pojemnikami GN 2/3, GN1/1 (szerokość 400) lub GN2/1 (szerokość600). Szuflady ramowe do pojemników GN2/1 można zamontować tylko w meblach o głębokości 800, natomiast w meblach o głębokości poniżej 600 montowane są szuflady ramowe do pojemników GN 2/3. Możliwe jest także zamontowanie prowadnic ze stali chromowo-niklowej. Przód szuflady wykonany jest z dwóch warstw blachy, z poziomym uchwytem (grubośći kształt jak drzwi skrzydłowe szafki). Istnieje możliwośćzamontowania zamków. Półki ścienne Standardowe głębokości półek wynoszą300 lub 400. Półki podparte sąna konsolach przykręcanych do pionowych szyn umożliwiających bezstopniowąregulacjęwysokości zawieszenia. Blaty półki posiadająz tyłu rant w góręo wysokości 30. Półki stojące Półki stojące składająsięz blatu o głębokości 300 lub 400 i profili o przekroju kwadratowym 30x30x1,2 tworzących 2 lub 3 (od długości 1700) pary nóg. Nogi półek standardowo zaopatrzone sąw zaślepki z tworzywa, ale na życzenie mogązostaćzamontowane stopki z tworzywa o regulowanej wysokości ±10. Standardowa wysokośćpółki jednopoziomowej wynosi 350, a dwupoziomowej 700. Strona 2

4 Warianty/ wyposażenie dodatkowe BLATY A01 A02 A03 A04 A05 A06 A07 A08 A09 Blat ze stali nierdzewnej grubości 1,5 (zamiast standardowej grubości 1,0), wzmocniony szynami, przy głębokości mebla: a) 600 za dopłatą, b) 700 za dopłatą, c) 800 za dopłatą. Blat ze stali nierdzewnej grubości 2,0 (zamiast standardowej grubości 1,0), wzmocniony szynami ze stali o grubości 1,5 (zamiast standardowej grubości 0,8), przy głębokości mebla: a) 600 za dopłatą, b) 700 za dopłatą, c) 800 za dopłatą. Wspólny blat, przykrywaj ący kilka stojących obok siebie mebli, urządzeń(do długości całkowitej 2900) bez dopłaty. Wspólny blat, przykrywaj ący kilka stojących obok siebie mebli, urządzeń(powyżej długości całkowitej 2900) za dopłatą. Blat z podgięciem z tyłu w dółna 50 (zamiast rantu 50 w górę) bez dopłaty. Blat z kapinosem z tyłu (zamiast rantu 50 w górę) za dopłatą. Blat z wygięciem (rantem) w górę50 z lewej za dopłatą. Blat z wygięciem (rantem) w górę50 z prawej za dopłatą. Blat z bokiem ściętym wg rysunku: Dopłata za każde ścięcie. A10 Blat z wycięciem prostokątnym wg rysunku: Dopłata za każde wycięcie. Możliwe wykonanie wycięćo innych kształtach na zapytanie. A11 Blat zlewowy ze stali nierdzewnej grubości 1,25 (zamiast płaskiego blatu o standardowej grubości 1,0), wzmocniony szynami, przy głębokości mebla: a) 600 za dopłatą, b) 700 za dopłatą, c) 800 za dopłatą. Strona 3

5 Warianty/ wyposażenie dodatkowe A12 Blat ze stali nierdzewnej grubości 1,0 z zaokrąglonym przodem, wzmocniony szynami, wykonany wg rysunku: przy głębokości mebla: a) 600 za dopłatą, b) 700 za dopłatą, c) 800 za dopłatą. A13 Blat ze stali nierdzewnej grubości 1,5 z zaokrąglonym przodem i rantem, wzmocniony szynami, wykonany wg rysunku: przy głębokości mebla: a) 600 za dopłatą, b) 700 za dopłatą, c) 800 za dopłatą. PÓŁKI A20 A21 A22 Dodatkowa półka stała (gładka), przy głębokości mebla: a) 600 za dopłatą, b) 700 za dopłatą, c) 800 za dopłatą. Dodatkowa półka rusztowa, przy głębokości mebla: a) 600 za dopłatą, b) 700 za dopłatą, c) 800 za dopłatą. Dodatkowa półka przestawna (gładka), przy głębokości mebla: a) 600 za dopłatą, b) 700 za dopłatą, c) 800 za dopłatą. SZUFLADY A30 A31 A32 A33 Szuflada ramowa zamiast skrzyniowej obniżka ceny. Pod blatem szuflada ramowa dla GN1/1 za dopłatą. Pod blatem szuflada skrzyniowa dla GN1/1 za dopłatą. Zamek na klucz w szufladzie za dopłatą. A34 Szuflada skrzyniowa na butelki (tylko w meblach z blokiem 2 szuflad dla GN 1/1 200) w takim przypadku: dolna szuflada na butelki, górna na GN 1/1-100 za dopłatą. Strona 4

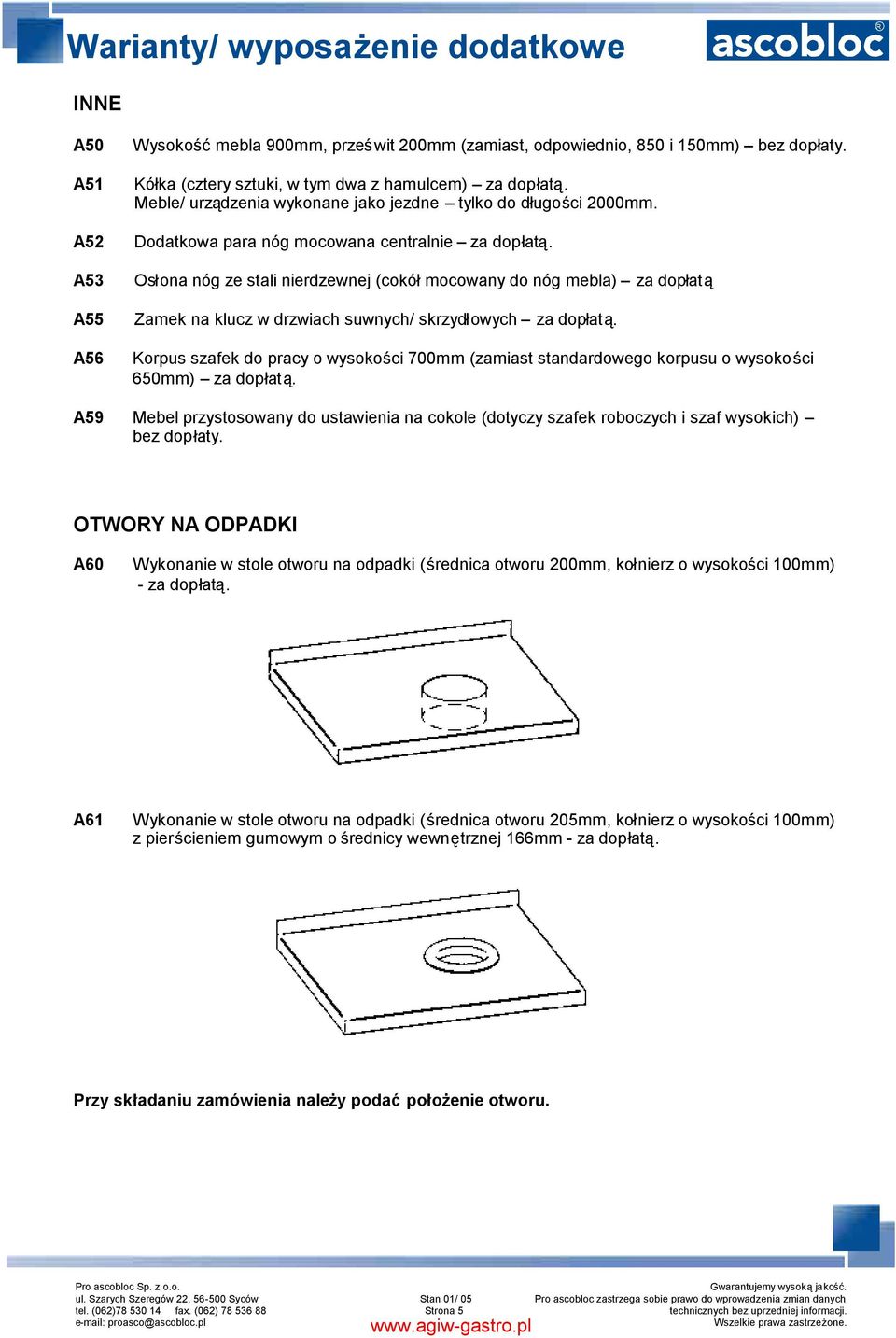

6 Warianty/ wyposażenie dodatkowe INNE A50 A51 A52 A53 A55 A56 Wysokośćmebla 900, prześwit 200 (zamiast, odpowiednio, 850 i 150) bez dopłaty. Kółka (cztery sztuki, w tym dwa z hamulcem) za dopłatą. Meble/ urządzenia wykonane jako jezdne tylko do długości Dodatkowa para nóg mocowana centralnie za dopłatą. Osłona nóg ze stali nierdzewnej (cokółmocowany do nóg mebla) za dopłatą Zamek na klucz w drzwiach suwnych/ skrzydłowych za dopłatą. Korpus szafek do pracy o wysokości 700 (zamiast standardowego korpusu o wysokości 650) za dopłatą. A59 Mebel przystosowany do ustawienia na cokole (dotyczy szafek roboczych i szaf wysokich) bez dopłaty. OTWOY NA ODPADKI A60 Wykonanie w stole otworu na odpadki (średnica otworu 200, kołnierz o wysokości 100) - za dopłatą. A61 Wykonanie w stole otworu na odpadki (średnica otworu 205, kołnierz o wysokości 100) z pierścieniem gumowym o średnicy wewnętrznej za dopłatą. Przy składaniu zamówienia należy podaćpołożenie otworu. Strona 5

7 Stoły do pracy Stółdo pracy otwarty typ 3101 Standardowa wysokośćpowierzchni roboczej 850. Od długości 2100 trzy pary nóg xx xx xx Stółdo pracy z dolnąpółką typ 3105 Standardowa wysokośćpowierzchni roboczej 850. Od długości 2100 trzy pary nóg xx xx xx Stółdo pracy z dolnąpółkąrusztową typ 3109 Standardowa wysokośćpowierzchni roboczej 850. Od długości 2100 trzy pary nóg xx xx xx Strona 6

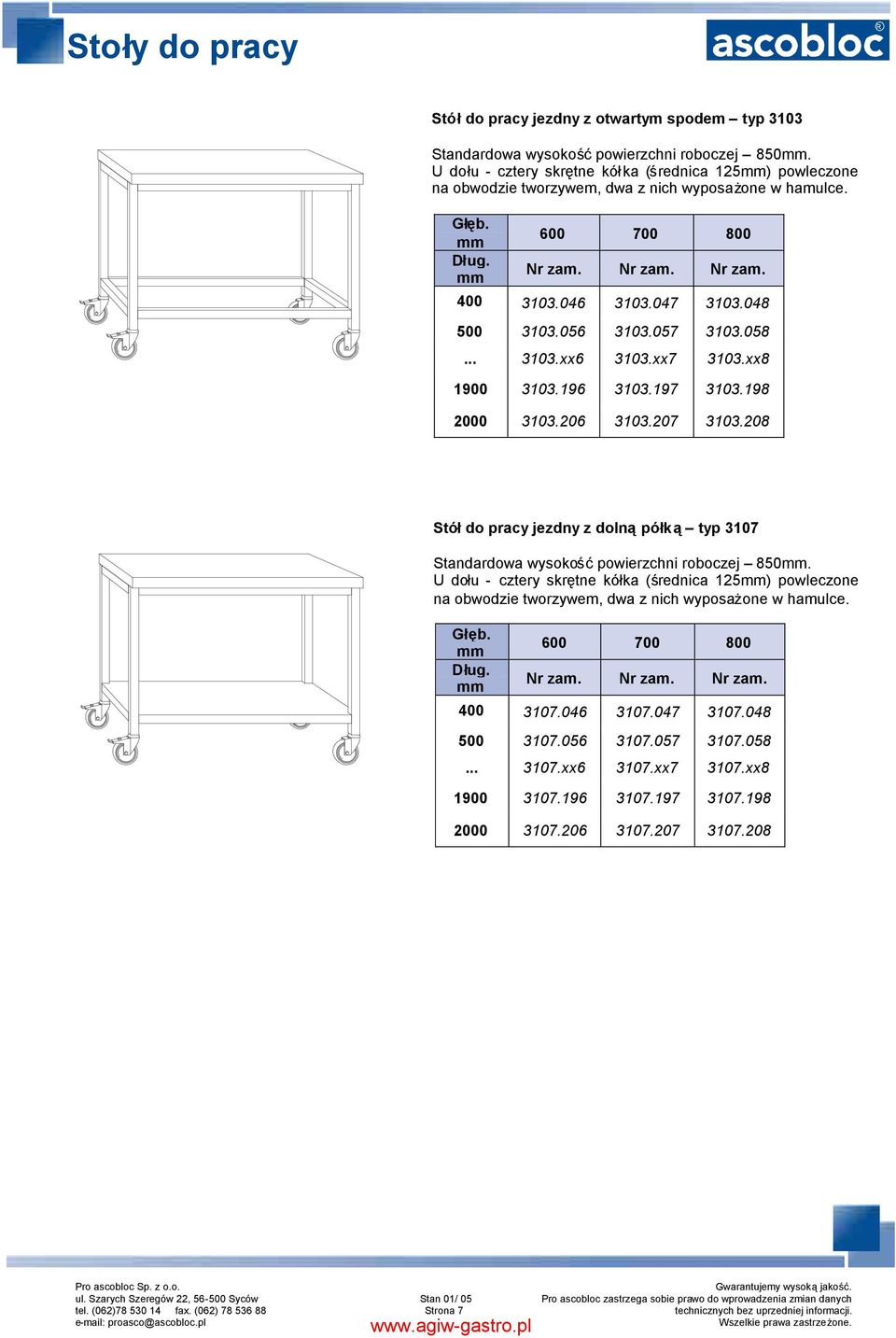

8 Stoły do pracy Stółdo pracy jezdny z otwartym spodem typ 3103 Standardowa wysokośćpowierzchni roboczej 850. U dołu - cztery skrętne kółka (średnica 125) powleczone na obwodzie tworzywem, dwa z nich wyposażone w hamulce xx xx xx Stółdo pracy jezdny z dolnąpółką typ 3107 Standardowa wysokośćpowierzchni roboczej 850. U dołu - cztery skrętne kółka (średnica 125) powleczone na obwodzie tworzywem, dwa z nich wyposażone w hamulce xx xx xx Strona 7

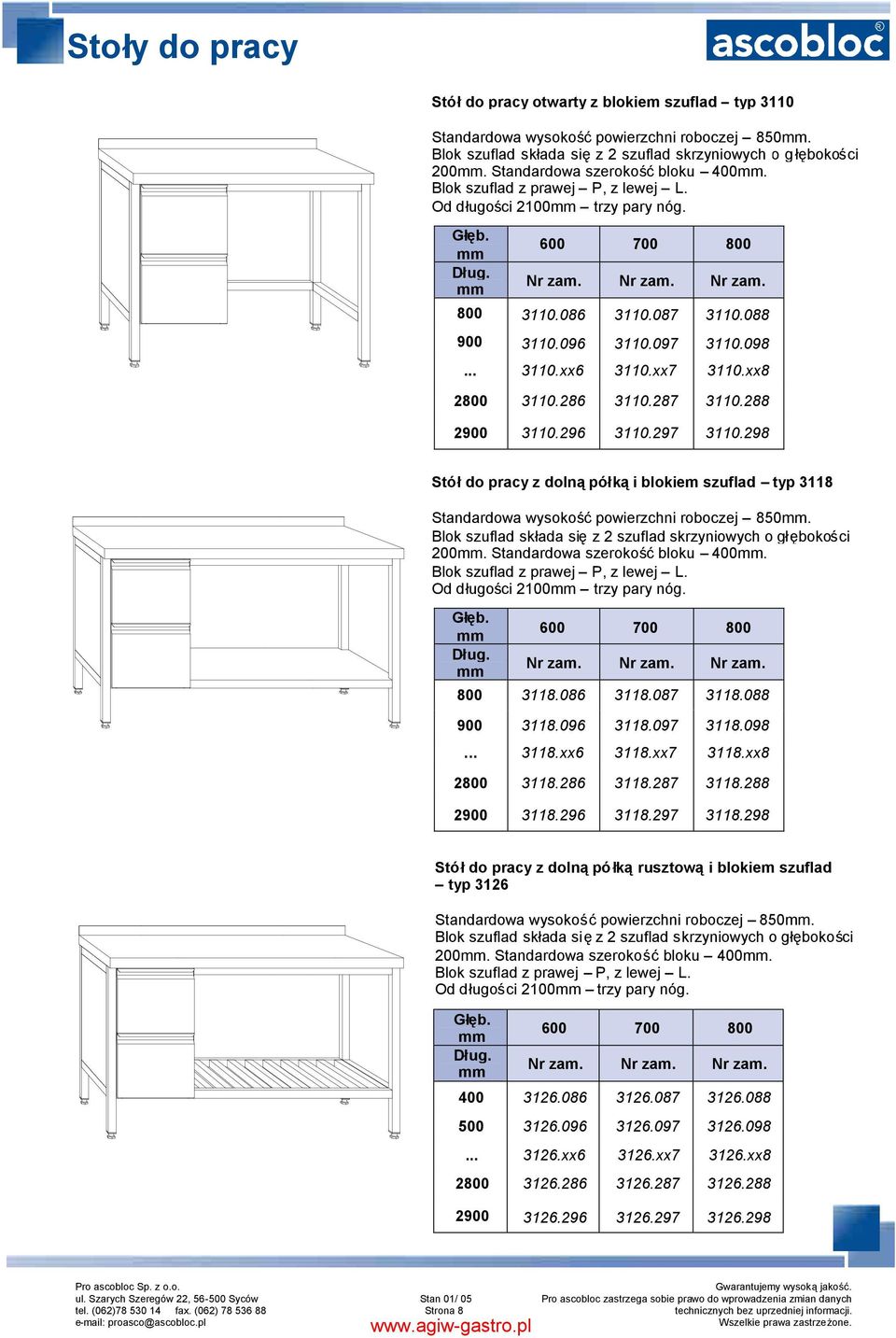

9 Stoły do pracy Stółdo pracy otwarty z blokiem szuflad typ 3110 Standardowa wysokośćpowierzchni roboczej 850. Blok szuflad składa sięz 2 szuflad skrzyniowych o głębokości 200. Standardowa szerokośćbloku 400. Blok szuflad z prawej P, z lewej L. Od długości 2100 trzy pary nóg xx xx xx Stółdo pracy z dolnąpółkąi blokiem szuflad typ 3118 Standardowa wysokośćpowierzchni roboczej 850. Blok szuflad składa sięz 2 szuflad skrzyniowych o głębokości 200. Standardowa szerokośćbloku 400. Blok szuflad z prawej P, z lewej L. Od długości 2100 trzy pary nóg xx xx xx Stółdo pracy z dolnąpółkąrusztowąi blokiem szuflad typ 3126 Standardowa wysokośćpowierzchni roboczej 850. Blok szuflad składa sięz 2 szuflad skrzyniowych o głębokości 200. Standardowa szerokośćbloku 400. Blok szuflad z prawej P, z lewej L. Od długości 2100 trzy pary nóg xx xx xx Strona 8

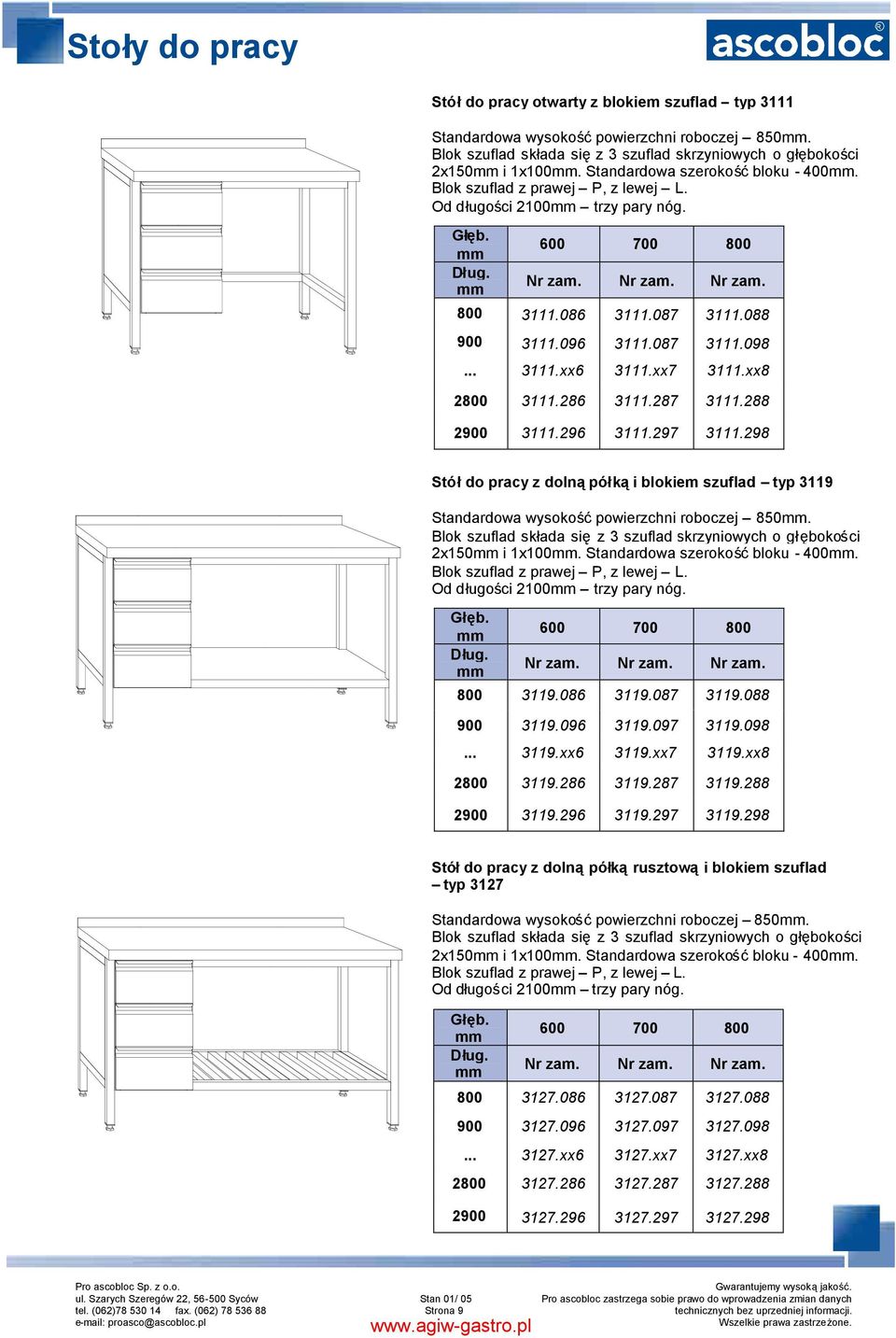

10 Stoły do pracy Stółdo pracy otwarty z blokiem szuflad typ 3111 Standardowa wysokośćpowierzchni roboczej 850. Blok szuflad składa sięz 3 szuflad skrzyniowych o głębokości 2x150 i 1x100. Standardowa szerokośćbloku Blok szuflad z prawej P, z lewej L. Od długości 2100 trzy pary nóg xx xx xx Stółdo pracy z dolnąpółkąi blokiem szuflad typ 3119 Standardowa wysokośćpowierzchni roboczej 850. Blok szuflad składa sięz 3 szuflad skrzyniowych o głębokości 2x150 i 1x100. Standardowa szerokośćbloku Blok szuflad z prawej P, z lewej L. Od długości 2100 trzy pary nóg xx xx xx Stółdo pracy z dolnąpółkąrusztowąi blokiem szuflad typ 3127 Standardowa wysokośćpowierzchni roboczej 850. Blok szuflad składa sięz 3 szuflad skrzyniowych o głębokości 2x150 i 1x100. Standardowa szerokośćbloku Blok szuflad z prawej P, z lewej L. Od długości 2100 trzy pary nóg xx xx xx Strona 9

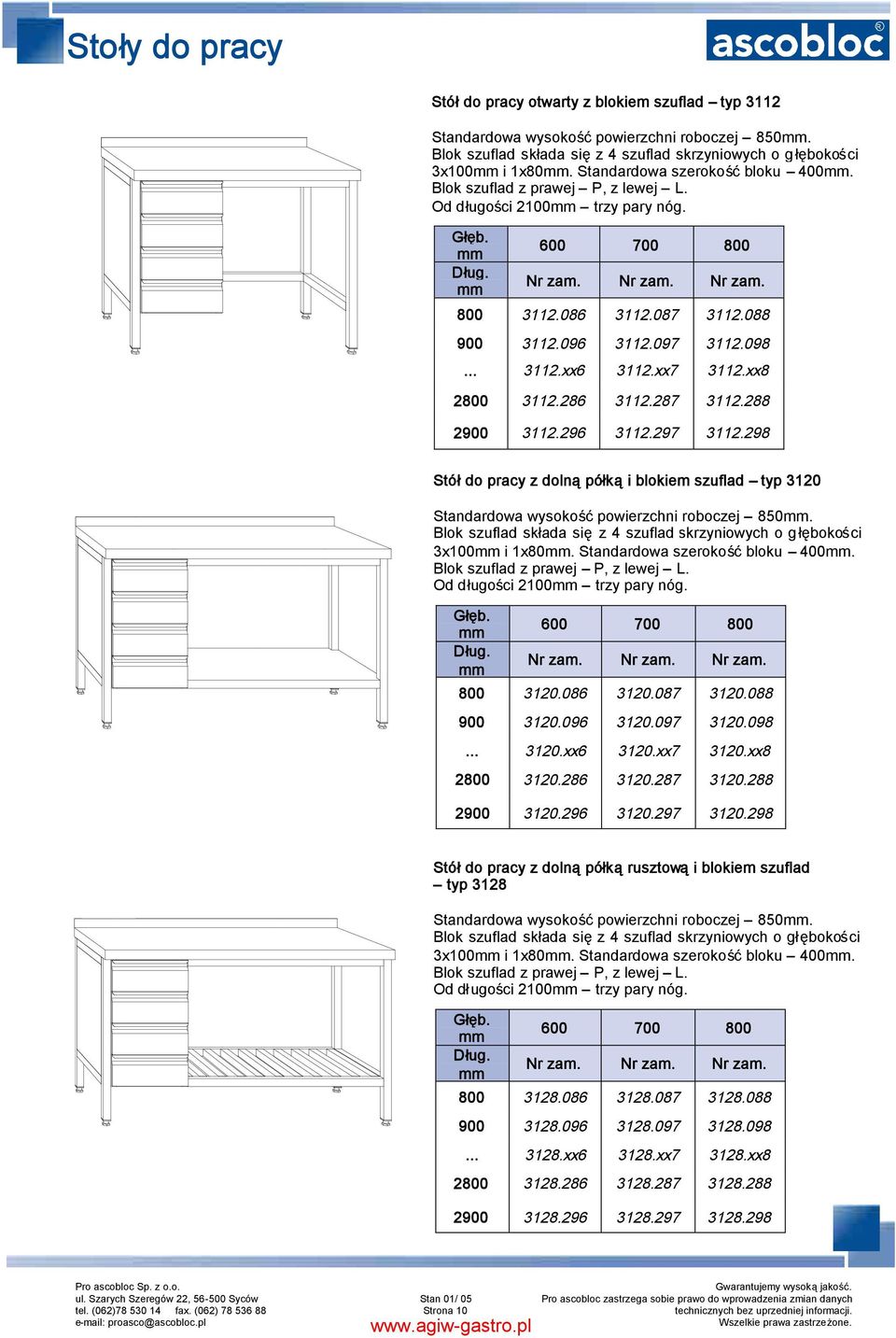

11 Stoły do pracy Stółdo pracy otwarty z blokiem szuflad typ 3112 Standardowa wysokośćpowierzchni roboczej 850. Blok szuflad składa sięz 4 szuflad skrzyniowych o głębokości 3x100 i 1x80. Standardowa szerokośćbloku 400. Blok szuflad z prawej P, z lewej L. Od długości 2100 trzy pary nóg xx xx xx Stółdo pracy z dolnąpółkąi blokiem szuflad typ 3120 Standardowa wysokośćpowierzchni roboczej 850. Blok szuflad składa sięz 4 szuflad skrzyniowych o głębokości 3x100 i 1x80. Standardowa szerokośćbloku 400. Blok szuflad z prawej P, z lewej L. Od długości 2100 trzy pary nóg xx xx xx Stółdo pracy z dolnąpółkąrusztowąi blokiem szuflad typ 3128 Standardowa wysokośćpowierzchni roboczej 850. Blok szuflad składa sięz 4 szuflad skrzyniowych o głębokości 3x100 i 1x80. Standardowa szerokośćbloku 400. Blok szuflad z prawej P, z lewej L. Od długości 2100 trzy pary nóg xx xx xx Strona 10

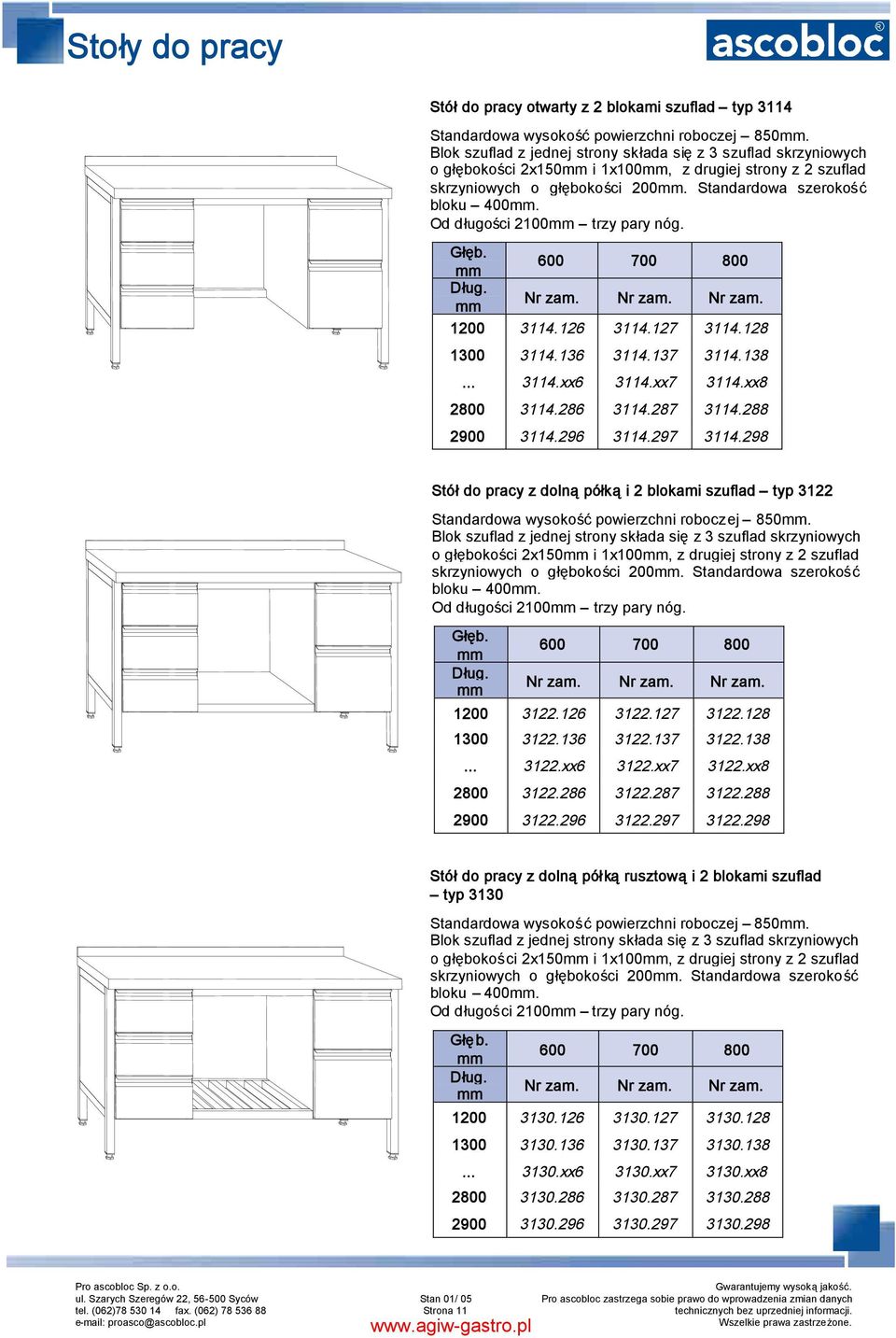

12 Stoły do pracy Stółdo pracy otwarty z 2 blokami szuflad typ 3114 Standardowa wysokośćpowierzchni roboczej 850. Blok szuflad z jednej strony składa sięz 3 szuflad skrzyniowych o głębokości 2x150 i 1x100, z drugiej strony z 2 szuflad skrzyniowych o głębokości 200. Standardowa szerokość bloku 400. Od długości 2100 trzy pary nóg xx xx xx Stółdo pracy z dolnąpółkąi 2 blokami szuflad typ 3122 Standardowa wysokośćpowierzchni roboczej 850. Blok szuflad z jednej strony składa sięz 3 szuflad skrzyniowych o głębokości 2x150 i 1x100, z drugiej strony z 2 szuflad skrzyniowych o głębokości 200. Standardowa szerokość bloku 400. Od długości 2100 trzy pary nóg xx xx xx Stółdo pracy z dolnąpółkąrusztowąi 2 blokami szuflad typ 3130 Standardowa wysokośćpowierzchni roboczej 850. Blok szuflad z jednej strony składa sięz 3 szuflad skrzyniowych o głębokości 2x150 i 1x100, z drugiej strony z 2 szuflad skrzyniowych o głębokości 200. Standardowa szerokość bloku 400. Od długości 2100 trzy pary nóg xx xx xx Strona 11

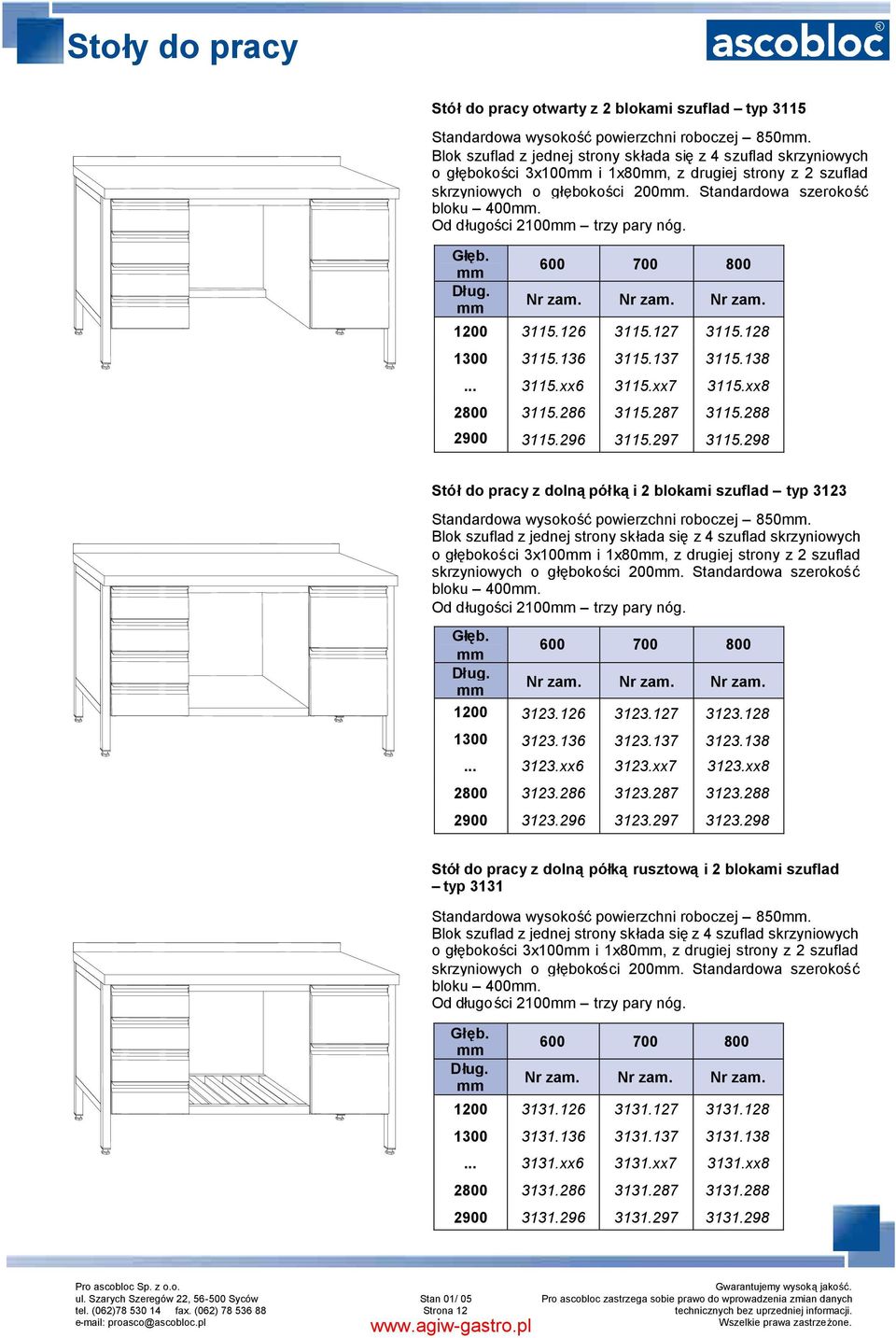

13 Stoły do pracy Stółdo pracy otwarty z 2 blokami szuflad typ 3115 Standardowa wysokośćpowierzchni roboczej 850. Blok szuflad z jednej strony składa sięz 4 szuflad skrzyniowych o głębokości 3x100 i 1x80, z drugiej strony z 2 szuflad skrzyniowych o głębokości 200. Standardowa szerokość bloku 400. Od długości 2100 trzy pary nóg xx xx xx Stółdo pracy z dolnąpółkąi 2 blokami szuflad typ 3123 Standardowa wysokośćpowierzchni roboczej 850. Blok szuflad z jednej strony składa sięz 4 szuflad skrzyniowych o głębokości 3x100 i 1x80, z drugiej strony z 2 szuflad skrzyniowych o głębokości 200. Standardowa szerokość bloku 400. Od długości 2100 trzy pary nóg xx xx xx Stółdo pracy z dolnąpółkąrusztowąi 2 blokami szuflad typ 3131 Standardowa wysokośćpowierzchni roboczej 850. Blok szuflad z jednej strony składa sięz 4 szuflad skrzyniowych o głębokości 3x100 i 1x80, z drugiej strony z 2 szuflad skrzyniowych o głębokości 200. Standardowa szerokość bloku 400. Od długości 2100 trzy pary nóg xx xx xx Strona 12

14 Stoły do pracy Stółdo pracy otwarty z 2 blokami szuflad typ 3116 Standardowa wysokośćpowierzchni roboczej 850. Blok szuflad z jednej strony składa sięz 4 szuflad skrzyniowych o głębokości 3x100 i 1x80, z drugiej strony z 3 szuflad skrzyniowych o głębokości 2x150 i 1x100. Standardowa szerokośćbloku 400. Od długości 2100 trzy pary nóg xx xx xx Stółdo pracy z dolnąpółkąi 2 blokami szuflad typ 3124 Standardowa wysokośćpowierzchni roboczej 850. Blok szuflad z jednej strony składa sięz 4 szuflad skrzyniowych o głębokości 3x100 i 1x80, z drugiej strony z 3 szuflad skrzyniowych o głębokości 2x150 i 1x100. Standardowa szerokośćbloku 400. Od długości 2100 trzy pary nóg xx xx xx Stółdo pracy z dolnąpółkąrusztowąi 2 blokami szuflad typ 3132 Standardowa wysokośćpowierzchni roboczej 850. Blok szuflad z jednej strony składa sięz 4 szuflad skrzyniowych o głębokości 3x100 i 1x80, z drugiej strony z 3 szuflad skrzyniowych o głębokości 2x150 i 1x100. Standardowa szerokośćbloku 400. Od długości 2100 trzy pary nóg xx xx xx Strona 13

15 Stoły do pracy Stółdo pracy otwarty, z szafkąz drzwiami skrzydłowymi typ 3133 Standardowa wysokośćpowierzchni roboczej 850. Standardowa szerokośćbloku 400. Blok z szafkąz prawej P, z lewej L. Półka wewnątrz szafki może byćmocowana w odstępach 6x xx xx xx Stółdo pracy z dolnąpółką, z szafkąz drzwiami skrzydłowymi typ 3134 Standardowa wysokośćpowierzchni roboczej 850. Standardowa szerokośćbloku 400. Blok z szafkąz prawej P, z lewej L. Półka wewnątrz szafki może byćmocowana w odstępach 6x xx xx xx Strona 14

16 Stoły do pracy Stółdo pracy otwarty, narożny typ 3135 Standardowa wysokośćpowierzchni roboczej / / / / / / Stółdo pracy z dolnąpółką, narożny typ 3136 Standardowa wysokośćpowierzchni roboczej / / / / / / Standardowe wymiary blatu stołów narożnych: A = 600, 700 lub 800 (wtedy wymiar C odpowiednio: 900, 1000 lub 1100), B = 600, 700 lub 800 (wtedy wymiar D odpowiednio: 900, 1000 lub 1100), anty (50) na bokach o długości C oraz D. Możliwe jest wykonanie w innych wymiarach. Strona 15

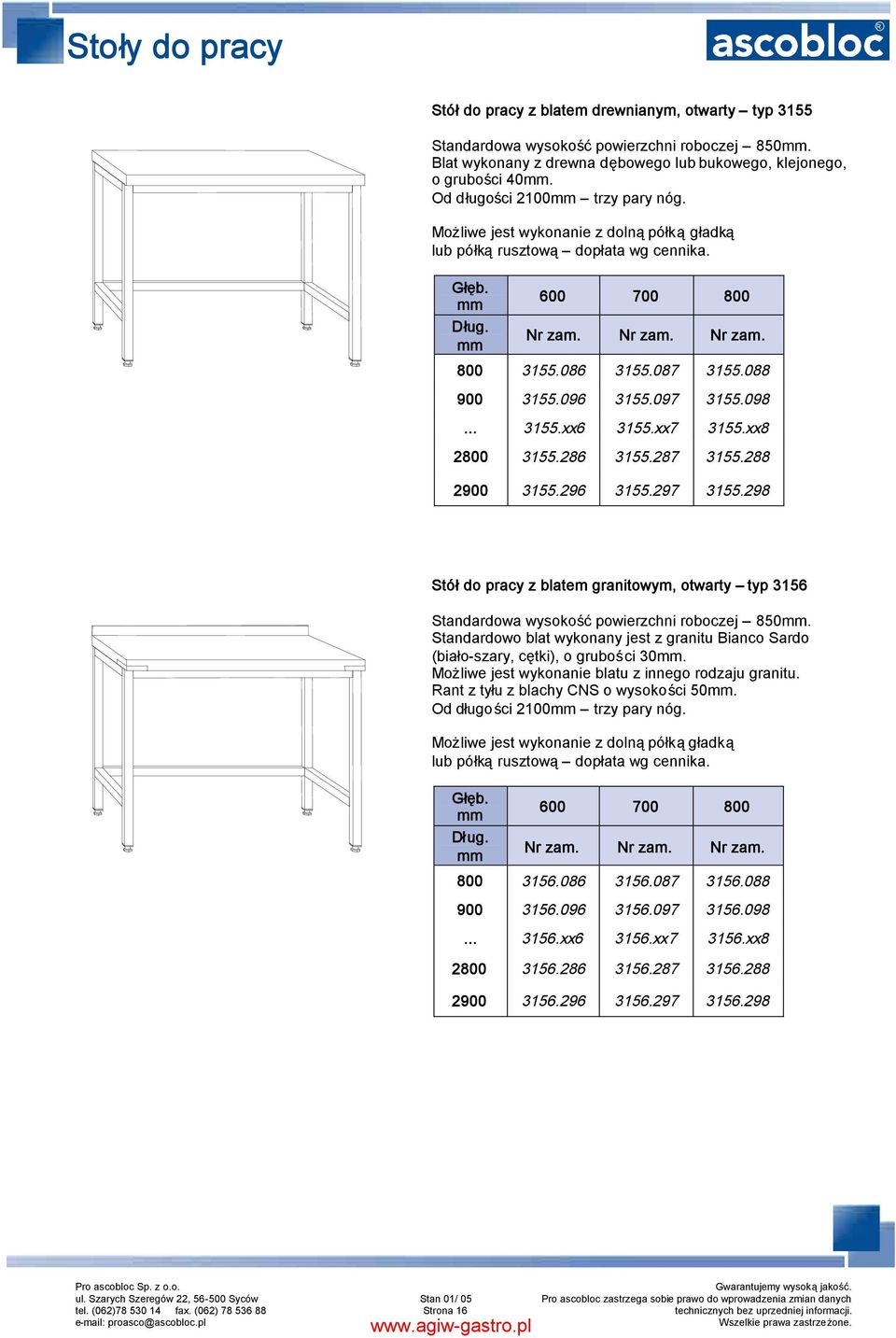

17 Stoły do pracy Stółdo pracy z blatem drewnianym, otwarty typ 3155 Standardowa wysokośćpowierzchni roboczej 850. Blat wykonany z drewna dębowego lub bukowego, klejonego, o grubości 40. Od długości 2100 trzy pary nóg. Możliwe jest wykonanie z dolnąpółkągładką lub półkąrusztową dopłata wg cennika xx xx xx Stółdo pracy z blatem granitowym, otwarty typ 3156 Standardowa wysokośćpowierzchni roboczej 850. Standardowo blat wykonany jest z granitu Bianco Sardo (biało-szary, cętki), o grubości 30. Możliwe jest wykonanie blatu z innego rodzaju granitu. ant z tyłu z blachy CNS o wysokości 50. Od długości 2100 trzy pary nóg. Możliwe jest wykonanie z dolnąpółkągładką lub półkąrusztową dopłata wg cennika xx xx xx Strona 16

18 Stoły do pracy Stółdo pracy z płytąpolietylenową, otwarty typ 3151 Standardowa wysokośćpowierzchni roboczej 850. Wkładka z polietylenu o grubości 25: szer. 300 dla głębokości stołu 600 i 700, szer. 400 dla głębokości stołu 800. Od długości 2100 trzy pary nóg. Możliwe jest wykonanie z dolnąpółkągładkąlub półką rusztową dopłata wg cennika xx xx xx Stółdo pracy z podwójnąpłytąpolietylenową, otwarty typ 3152 Standardowa wysokośćpowierzchni roboczej Wkładka z polietylenu o grubości 25 : szer. 300 dla głębokości stołu 1000 i 1100, szer. 400 dla głębokości stołu Od długości 2100 trzy pary nóg. Możliwe jest wykonanie z dolnąpółkągładkąlub półką rusztową xx xx xx Strona 17

19 Stoły do pracy Kloc masarski z płytąpolietylenową typ 3150 Standardowa wysokośćpowierzchni roboczej 850. Płyta polietylenowa o grubości Stółdo ekspozycji ryb w lodzie łuskowanym typ 3160 Blat nierdzewny z izolacjąi odprowadzeniem wody. Wkładki z blachy perforowanej. Maksymalna wysokośćstołu: Wysokość i pochylenie stołu są regulowane w dwóch płaszczyznach. Wykonanie standardowe na czterech kołach o średnicy 125, w tym dwa koła z hamulcem. Na dłuższym boku stołu osłona z plexi, o wysokości Strona 18

20 Podstawy Podstawa pod piec konwekcyjno - parowy bez blatu i bez dolnej półki typ 3141 Wysokośćstandardowa: 850 lub 720. Standardowo podstawa posiada 2 przedziały prowadnic na pojemniki GN 1/1 (6 par prowadnic w każdym przedziale). W zamówieniu należy podaćtyp pieca konwekcyjno - parowego. *** - wymiary uzależnione sąod typu pieca. *** *** 3141 Podstawa pod piec konwekcyjno - parowy bez blatu, z dolną półką typ 3142 Wysokośćstandardowa: 850 lub 720. Standardowo podstawa posiada 2 przedziały prowadnic na pojemniki GN 1/1 (6 par prowadnic w każdym przedziale). W zamówieniu należy podaćtyp pieca konwekcyjno - parowego. *** - wymiary uzależnione sąod typu pieca. *** *** 3142 Podstawa pod piec konwekcyjno - parowy z blatem, z dolną półką typ 3143 Wysokośćstandardowa: 850 lub 720. Standardowo podstawa posiada 2 przedziały prowadnic na pojemniki GN 1/1 (6 par prowadnic w każdym przedziale). Możliwe jest wykonanie podstawy o innych wymiarach Strona 19

21 Podstawy Podstawa pod piec konwekcyjno - parowy z blatem i z dolną półką typ 3144 Wysokośćstandardowa: 850 lub 720. Standardowo podstawa posiada 2 przedziały prowadnic na pojemniki GN 1/1 (6 par prowadnic w każdym przedziale). Możliwe jest wykonanie podstawy o innych wymiarach Podstawa pod zmywarkę typ 3145 Wysokośćstandardowa: 500. Możliwe jest wykonanie podstawy o innych wymiarach Strona 20

22 Szafki do pracy Szafka do pracy otwarta z półkąo regulowanej wysokości położenia typ 3000 Standardowa wysokośćpowierzchni roboczej 850. Szafka do długości 2000 stanowi całość, a powyżej jest dzielona na dwa pomieszczenia równej długości. Półka może byćmocowana w odstępach 6x xx xx xx Szafka do pracy z drzwiami suwnymi, z półką o regulowanej wysokości położenia typ 3020 Standardowa wysokośćpowierzchni roboczej 850. Szafka do długości 2000 stanowi całość, a powyżej jest dzielona na dwa pomieszczenia równej długości. Półka może byćmocowana w odstępach 6x50. Wykonanie: także w wersji przelotowej. Minimalna długośćszafki Szafka wersja nieprzelotowa xx xx xx Szafka wersja przelotowa P P P P P P xx6-P 3020.xx7-P 3020.xx8-P P P P P P P Strona 21

23 Szafki do pracy Szafka do pracy z drzwiami skrzydłowymi, z półką o regulowanej wysokości położenia typ 3040 Standardowa wysokośćpowierzchni roboczej 850. Szafka do długości 2000 stanowi całość, a powyżej jest dzielona na dwa pomieszczenia równej długości. Półka może byćmocowana w odstępach 6x50. Zawiasy z prawej P, z lewej L (dla szafki z pojedynczymi drzwiami skrzydłowymi) Wykonanie z pojedyńczymi drzwiami xx xx xx Wykonanie z podwójnymi drzwiami xx xx xx Wykonanie z potrójnymi drzwiami xx xx xx Wykonanie z poczwórnymi drzwiami xx xx xx Szafka do pracy otwarta z półkąo regulowanej wysokości położenia oraz prowadnicami dla GN1/1 typ 3001 Standardowa wysokośćpowierzchni roboczej 850. Blok prowadnic z 11 prowadnicami dla GN1/1, umieszczonymi w odstępach po 50, cały zestaw wyjmowalny. Blok prowadnic z prawej P, z lewej L. Półka może byćmocowana w odstępach 6x xx xx xx Stan 01/ 04 Strona 22

24 Szafki do pracy Szafka do pracy z drzwiami suwnymi, z półką o regulowanej wysokości położenia oraz prowadnicami dla GN1/1 typ 3021 Standardowa wysokośćpowierzchni roboczej 850. Blok prowadnic z 11 prowadnicami dla GN1/1, umieszczonymi w odstępach po 50, cały zestaw wyjmowalny. Blok prowadnic z prawej P, z lewej L. Półka może byćmocowana w odstępach 6x xx xx xx Szafka do pracy z drzwiami skrzydłowymi, z półką o regulowanej wysokości położenia oraz prowadnicami dla GN1/1 typ 3041 Standardowa wysokośćpowierzchni roboczej 850. Blok prowadnic z 11 prowadnicami dla GN1/1, umieszczonymi w odstępach po 50, cały zestaw wyjmowalny. Blok prowadnic z prawej P, z lewej L. Półka może byćmocowana w odstępach 6x Wykonanie z pojedynczymi drzwiami i jednym blokiem prowadnic xx xx xx Wykonanie z podwójnymi drzwiami i jednym blokiem prowadnic xx xx xx Wykonanie z potrójnymi drzwiami i jednym blokiem prowadnic xx xx xx Stan 01/ 04 Strona 23

25 Szafki do pracy Szafka do pracy otwarta, z półkąo regulowanej wysokości położenia oraz prowadnicami dla GN1/1 z drzwiami skrzydłowymi typ 3003 Standardowa wysokośćpowierzchni roboczej 850. Blok prowadnic z 11 prowadnicami dla GN1/1, umieszczonymi w odstępach po 50, cały zestaw wyjmowalny. Blok prowadnic z prawej P, z lewej L. Półka może byćmocowana w odstępach 6x xx xx xx Szafka do pracy z drzwiami suwnymi, z półką o regulowanej wysokości położenia oraz prowadnicami dla GN1/1 z drzwiami skrzydłowymi typ 3023 Standardowa wysokośćpowierzchni roboczej 850. Blok prowadnic z 11 prowadnicami dla GN1/1, umieszczonymi w odstępach po 50, cały zestaw wyjmowalny. Blok prowadnic z prawej P, z lewej L. Półka może byćmocowana w odstępach 6x xx xx xx Strona 24

26 Szafki do pracy Szafka do pracy z drzwiami skrzydłowymi, z półką o regulowanej wysokości położenia oraz prowadnicami dla GN1/1 typ 3043 Standardowa wysokośćpowierzchni roboczej 850. Blok prowadnic z 11 prowadnicami dla GN1/1, umieszczonymi w odstępach po 50, cały zestaw wyjmowalny. Blok prowadnic z prawej P, z lewej L. Półka może byćmocowana w odstępach 6x Wykonanie z podwójnymi drzwiami xx xx xx Wykonanie z potrójnymi drzwiami xx xx xx Wykonanie z poczwórnymi drzwiami xx xx xx Szafka do pracy otwarta, z półkąo regulowanej wysokości położenia oraz z blokiem szuflad typ 3007 Standardowa wysokośćpowierzchni roboczej 850. Blok szuflad składa sięz 2 szuflad skrzyniowych o głębokości 200. Standardowa szerokośćbloku 400. Blok szuflad z prawej P, z lewej L. Półka może byćmocowana w odstępach 6x xx xx xx Strona 25

27 Szafki do pracy Szafka do pracy z drzwiami suwnymi, z półką o regulowanej wysokości położenia oraz blokiem szuflad typ 3027 Standardowa wysokośćpowierzchni roboczej 850. Blok szuflad składa sięz 2 szuflad skrzyniowych o głębokości 200. Standardowa szerokośćbloku 400. Blok szuflad z prawej P, z lewej L. Półka może byćmocowana w odstępach 6x xx xx xx Szafka do pracy z drzwiami skrzydłowymi, z półką o regulowanej wysokości położenia oraz blokiem szuflad typ 3047 Standardowa wysokośćpowierzchni roboczej 850. Blok szuflad składa sięz 2 szuflad skrzyniowych o głębokości 200. Standardowa szerokośćbloku 400. Blok szuflad z prawej P, z lewej L. Półka może byćmocowana w odstępach 6x Wykonanie z pojedynczymi drzwiami i jednym blokiem szuflad xx xx xx Wykonanie z podwójnymi drzwiami i jednym blokiem szuflad xx xx xx Wykonanie z potrójnymi drzwiami i jednym blokiem szuflad xx xx xx Strona 26

28 Szafki do pracy Szafka do pracy otwarta, z półkąo regulowanej wysokości położenia oraz blokiem szuflad typ 3009 Standardowa wysokośćpowierzchni roboczej 850. Blok szuflad składa sięz 3 szuflad skrzyniowych o głębokości 2x150 i 1x100. Standardowa szerokośćbloku Blok szuflad z prawej P, z lewej L. Półka może byćmocowana w odstępach 6x xx xx xx Szafka do pracy z drzwiami suwnymi, z półką o regulowanej wysokości położenia oraz blokiem szuflad typ 3029 Standardowa wysokośćpowierzchni roboczej 850. Blok szuflad składa sięz 3 szuflad skrzyniowych o głębokości 2x150 i 1x100. Standardowa szerokośćbloku Blok szuflad z prawej P, z lewej L. Półka może byćmocowana w odstępach 6x xx xx xx Strona 27

29 Szafki do pracy Szafka do pracy z drzwiami skrzydłowymi, z półką o regulowanej wysokości położenia oraz blokiem szuflad typ 3049 Standardowa wysokośćpowierzchni roboczej 850. Blok szuflad składa sięz 2 szuflad skrzyniowych o głębokości 200. Standardowa szerokośćbloku 400. Blok szuflad z prawej P, z lewej L. Półka może byćmocowana w odstępach 6x Wykonanie z pojedynczymi drzwiami i jednym blokiem szuflad xx xx xx Wykonanie z podwójnymi drzwiami i jednym blokiem szuflad xx xx xx Wykonanie z potrójnymi drzwiami i jednym blokiem szuflad xx xx xx Szafka do pracy otwarta, z półkąo regulowanej wysokości położenia oraz blokiem szuflad typ 3011 Standardowa wysokośćpowierzchni roboczej 850. Blok szuflad składa sięz 4 szuflad skrzyniowych o głębokości 3x100 i 1x80. Standardowa szerokośćbloku 400. Blok szuflad z prawej P, z lewej L. Półka może byćmocowana w odstępach 6x xx xx xx Strona 28

30 Szafki do pracy Szafka do pracy z drzwiami suwnymi, z półką o regulowanej wysokości położenia oraz blokiem szuflad typ 3031 Standardowa wysokośćpowierzchni roboczej 850. Blok szuflad składa sięz 4 szuflad skrzyniowych o głębokości 3x100 i 1x80. Standardowa szerokośćbloku 400. Blok szuflad z prawej P, z lewej L. Półka może byćmocowana w odstępach 6x xx xx xx Szafka do pracy z drzwiami skrzydłowymi, z półką o regulowanej wysokości położenia oraz blokiem szuflad typ 3051 Standardowa wysokośćpowierzchni roboczej 850. Blok szuflad składa sięz 4 szuflad skrzyniowych o głębokości 3x100 i 1x80. Standardowa szerokośćbloku 400. Blok szuflad z prawej P, z lewej L. Półka może byćmocowana w odstępach 6x Wykonanie z pojedynczymi drzwiami i jednym blokiem szuflad xx xx xx Wykonanie z podwójnymi drzwiami i jednym blokiem szuflad xx xx xx Wykonanie z potrójnymi drzwiami i jednym blokiem szuflad xx xx xx Strona 29

31 Szafki do pracy Szafka do pracy z otwarta, z półkąo regulowanej wysokości położenia oraz dwoma blokami szuflad typ 3015 Standardowa wysokośćpowierzchni roboczej 850. Jeden blok szuflad składa sięz 3 szuflad skrzyniowych o głębokości 2x150 i 1x100, drugi blok szuflad składa sięz 2 szuflad skrzyniowych o głębokości 200. Standardowa szerokośćbloku 400. Półka może byćmocowana w odstępach 6x xx xx xx Szafka do pracy z drzwiami suwnymi, z półką o regulowanej wysokości położenia oraz dwoma blokami szuflad typ 3035 Standardowa wysokośćpowierzchni roboczej 850. Jeden blok szuflad składa sięz 3 szuflad skrzyniowych o głębokości 2x150 i 1x100, drugi blok szuflad składa sięz 2 szuflad skrzyniowych o głębokości 200. Standardowa szerokośćbloku 400. Półka może byćmocowana w odstępach 6x xx xx xx Strona 30

32 Szafki do pracy Szafka do pracy z otwarta, z półką o regulowanej wysokości położenia oraz dwoma blokami szuflad typ 3016 Standardowa wysokośćpowierzchni roboczej 850. Jeden blok szuflad składa sięz 4 szuflad skrzyniowych o głębokości 3x100 i 1x80, drugi blok szuflad składa sięz 2 szuflad skrzyniowych o głębokości 200. Standardowa szerokośćbloku 400. Półka może byćmocowana w odstępach 6x xx xx xx Szafka do pracy z drzwiami suwnymi, z półką o regulowanej wysokości położenia oraz dwoma blokami szuflad typ 3036 Standardowa wysokośćpowierzchni roboczej 850. Jeden blok szuflad składa sięz 4 szuflad skrzyniowych o głębokości 3x100 i 1x80, drugi blok szuflad składa sięz 2 szuflad skrzyniowych o głębokości 200. Standardowa szerokośćbloku 400. Półka może byćmocowana w odstępach 6x xx xx xx Strona 31

33 Szafki do pracy Szafka do pracy z otwarta, z półką o regulowanej wysokości położenia oraz dwoma blokami szuflad typ 3017 Standardowa wysokośćpowierzchni roboczej 850. Jeden blok szuflad składa sięz 3 szuflad skrzyniowych o głębokości 2x150 i 1x100, drugi blok szuflad składa sięz 4 szuflad skrzyniowych o głębokości 3x100 i 1x80. Standardowa szerokośćbloku 400. Półka może byćmocowana w odstępach 6x xx xx xx Szafka do pracy z drzwiami suwnymi, z półką o regulowanej wysokości położenia oraz dwoma blokami szuflad typ 3037 Standardowa wysokośćpowierzchni roboczej Jeden blok szuflad składa sięz 3 szuflad skrzyniowych o głębokości 2x150 i 1x100, drugi blok szuflad składa sięz 4 szuflad skrzyniowych o głębokości 3x100 i 1x80. Standardowa szerokośćbloku 400. Półka może byćmocowana w odstępach 6x xx xx xx Strona 32

34 Szafki do pracy Szafka do pracy z otwarta, z półkąo regulowanej wysokości położenia oraz z szufladami pod blatem typ 3055 Standardowa wysokośćpowierzchni roboczej 850. Pod blatem szuflady skrzyniowe o głębokości 150. Półka może byćmocowana w odstępach 4x Wykonanie z jednąszufladąpod blatem Wykonanie z dwiema szufladami pod blatem Wykonanie z trzema szufladami pod blatem Wykonanie z czterema szufladami pod blatem Wykonanie z pięcioma szufladami pod blatem Szafka do pracy z drzwiami suwnymi, z półką o regulowanej wysokości położenia oraz z szufladami pod blatem typ 3057 Standardowa wysokośćpowierzchni roboczej 850. Pod blatem szuflady skrzyniowe o głębokości 150. Półka może byćmocowana w odstępach 4x Wykonanie z dwiema szufladami pod blatem Wykonanie z trzema szufladami pod blatem Wykonanie z czterema szufladami pod blatem Wykonanie z pięcioma szufladami pod blatem Strona 33

35 Szafki do pracy Szafka do pracy z drzwiami skrzydłowymi, z półką o regulowanej wysokości położenia oraz z szufladami pod blatem typ 3056 Standardowa wysokośćpowierzchni roboczej 850. Pod blatem szuflady skrzyniowe o głębokości 150. Półka może byćmocowana w odstępach 4x50. Zawiasy z prawej P, z lewej L (dla szafki z pojedynczymi drzwiami skrzydłowymi) Wykonanie z jednąszufladąpod blatem i drzwiami skrzydłowymi Wykonanie z dwiema szufladami pod blatem i dwoma drzwiami skrzydłowymi Wykonanie z trzema szufladami pod blatem i trzema drzwiami skrzydłowymi Wykonanie z czterema szufladami pod blatem i czterema drzwiami skrzydłowymi Wykonanie z pięcioma szufladami pod blatem i pięcioma drzwiami skrzydłowymi Strona 34

36 Szafki do pracy Szafka do pracy otwarta, z prowadnicami na pojemniki GN1/1 typ 3060 Standardowa wysokośćpowierzchni roboczej 850. Blok prowadnic z 11 prowadnicami dla GN1/1, umieszczonymi w odstępach po 50, cały zestaw wyjmowalny Wykonanie z jednym blokiem prowadnic Wykonanie z dwoma blokami prowadnic Wykonanie z trzema blokami prowadnic Wykonanie z czterema blokami prowadnic Szafka do pracy z drzwiami skrzydłowymi, z prowadnicami na pojemniki GN1/1 typ 3062 Standardowa wysokośćpowierzchni roboczej 850. Blok prowadnic z 11 prowadnicami dla GN1/1, umieszczonymi w odstępach po 50, cały zestaw wyjmowalny Wykonanie z jednym blokiem prowadnic i pojedynczymi drzwiami skrzydłowymi Wykonanie z dwoma blokami prowadnic i podwójnymi drzwiami skrzydłowymi Wykonanie z trzema blokami prowadnic i potrójnymi drzwiami skrzydłowymi Wykonanie z czterema blokami prowadnic i poczwórnymi drzwiami skrzydłowymi Strona 35

37 Szafki do pracy Szafka do pracy z blokiem szuflad typ 3080 Standardowa wysokośćpowierzchni roboczej 850. Blok szuflad składa się z 2 szuflad skrzyniowych o głębokości / A / A / A35 Szafka do pracy z blokiem szuflad typ 3080 Standardowa wysokośćpowierzchni roboczej 850. Blok szuflad składa się z 3 szuflad skrzyniowych o głębokości 2x150 i 1x / A / A / A36 Szafka do pracy z blokiem szuflad typ 3080 Standardowa wysokośćpowierzchni roboczej 850. Blok szuflad składa się z 4 szuflad skrzyniowych o głębokości 3x100 i 1x / A / A / A37 Strona 36

38 Szafki do pracy Szafka do pracy z dwoma blokami szuflad typ 3081 Standardowa wysokośćpowierzchni roboczej 850. Warianty: A35 - Blok szuflad składa się z 2 szuflad skrzyniowych o głębokości 200. A36 - Blok szuflad składa się z 3 szuflad skrzyniowych o głębokości 2x150 i 1x100. A37 - Blok szuflad składa się z 4 szuflad skrzyniowych o głębokości 3x100 i 1x80. A35 + A A35 + A A36 + A A35 + A A36 + A A37 + A Szafka do pracy z trzema blokami szuflad typ 3082 Standardowa wysokośćpowierzchni roboczej 850. Warianty: A35 - Blok szuflad składa się z 2 szuflad skrzyniowych o głębokości 200. A36 - Blok szuflad składa się z 3 szuflad skrzyniowych o głębokości 2x150 i 1x100. A37 - Blok szuflad składa się z 4 szuflad skrzyniowych o głębokości 3x100 i 1x80. A35 + A36 + A A35 + A35 + A A36 + A36 + A A37 + A37 + A Strona 37

39 Szafki do pracy Szafka do pracy z drzwiami uchylnymi i pojemnikiem na odpadki typ 3086 Standardowa wysokośćpowierzchni roboczej 850. Pojemnik na odpadki wyjmowalny Szafka do pracy z drzwiami uchylnymi i pojemnikiem na odpadki i szufladąpod blatem typ 3087 Standardowa wysokośćpowierzchni roboczej 850. Pojemnik na odpadki wyjmowalny. Pod blatem szuflada skrzyniowa o głębokości Strona 38

40 Szafki do pracy Szafka do pracy otwarta, narożna, z półka o regulowanej wysokości położenia typ 3070 Standardowa wysokośćpowierzchni roboczej 850. Półka może byćmocowana w odstępach 6x / / / / / / Szafka do pracy z pojedynczymi drzwiami skrzydłowymi, narożna, z półka o regulowanej wysokości położenia typ 3071 Standardowa wysokośćpowierzchni roboczej 850. Półka może byćmocowana w odstępach 6x50. Zawiasy z prawej P, z lewej L. 600/ / / / / / Standardowe wymiary blatu szafek narożnych: A = 600, 700 lub 800 (wtedy wymiar C odpowiednio: 900, 1000 lub 1100), B = 600, 700 lub 800 (wtedy wymiar D odpowiednio: 900, 1000 lub 1100), anty (50) na bokach o długości C oraz D. Możliwe jest wykonanie w innych wymiarach. Strona 39

41 Szafy wysokie Szafa wysoka z drzwiami suwnymi, z dwiema półkami przestawnymi typ 3088 Standardowa wysokośćszafy 1800, Wysokośćszafy / / / / / / / / xx5/ xx6/ xx7/ xx8/ / / / / / / / /1 Wysokośćszafy / / / / / / / / xx5/ xx6/ xx7/ xx8/ / / / / / / / /2 Szafa wysoka przelotowa z drzwiami suwnymi, z dwiema półkami przestawnymi typ 3089 Standardowa wysokośćszafy 1800, Wysokośćszafy / / / / / / / / xx5/ xx6/ xx7/ xx8/ / / / / / / / /1 Wysokośćszafy / / / / / / / / xx5/ xx6/ xx7/ xx8/ / / / / / / / /2 Strona 40

42 Szafy wysokie Szafa wysoka z pojedynczymi drzwiami skrzydłowymi, z trzema półkami przestawnymi typ 3090 Standardowa wysokośćszafy 1800, Głębokośćszafy mierzona razem z drzwiami. Zawiasy z prawej P, z lewej L. Wysokośćszafy / / / / / / / / / / / /1 Wysokośćszafy / / / / / / / / / / / /2 Szafa wysoka z podwójnymi drzwiami skrzydłowymi, z trzema półkami przestawnymi typ 3092 Standardowa wysokośćszafy 1800, Głębokośćszafy mierzona razem z drzwiami. Wysokośćszafy / / / / / / / / / / / / / / / / / / / /1 Wysokośćszafy / / / / / / / / / / / / / / / / / / / /2 Strona 41
