Kamery termowizyjne. Wykryj miejsca o podwyższonej temperaturze zanim pojawią się problemy

Transkrypt

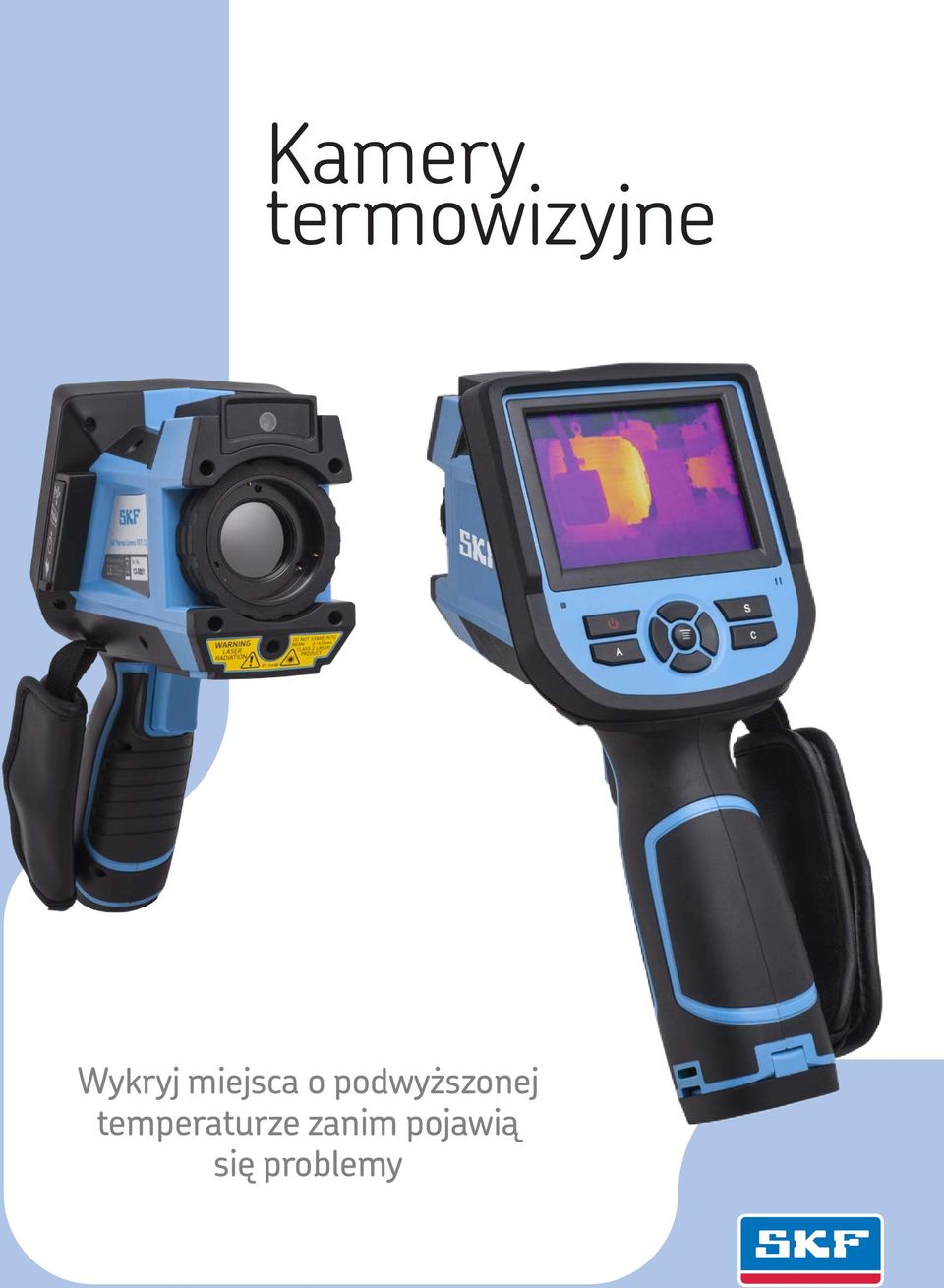

1 Kamery termowizyjne Wykryj miejsca o podwyższonej temperaturze zanim pojawią się problemy

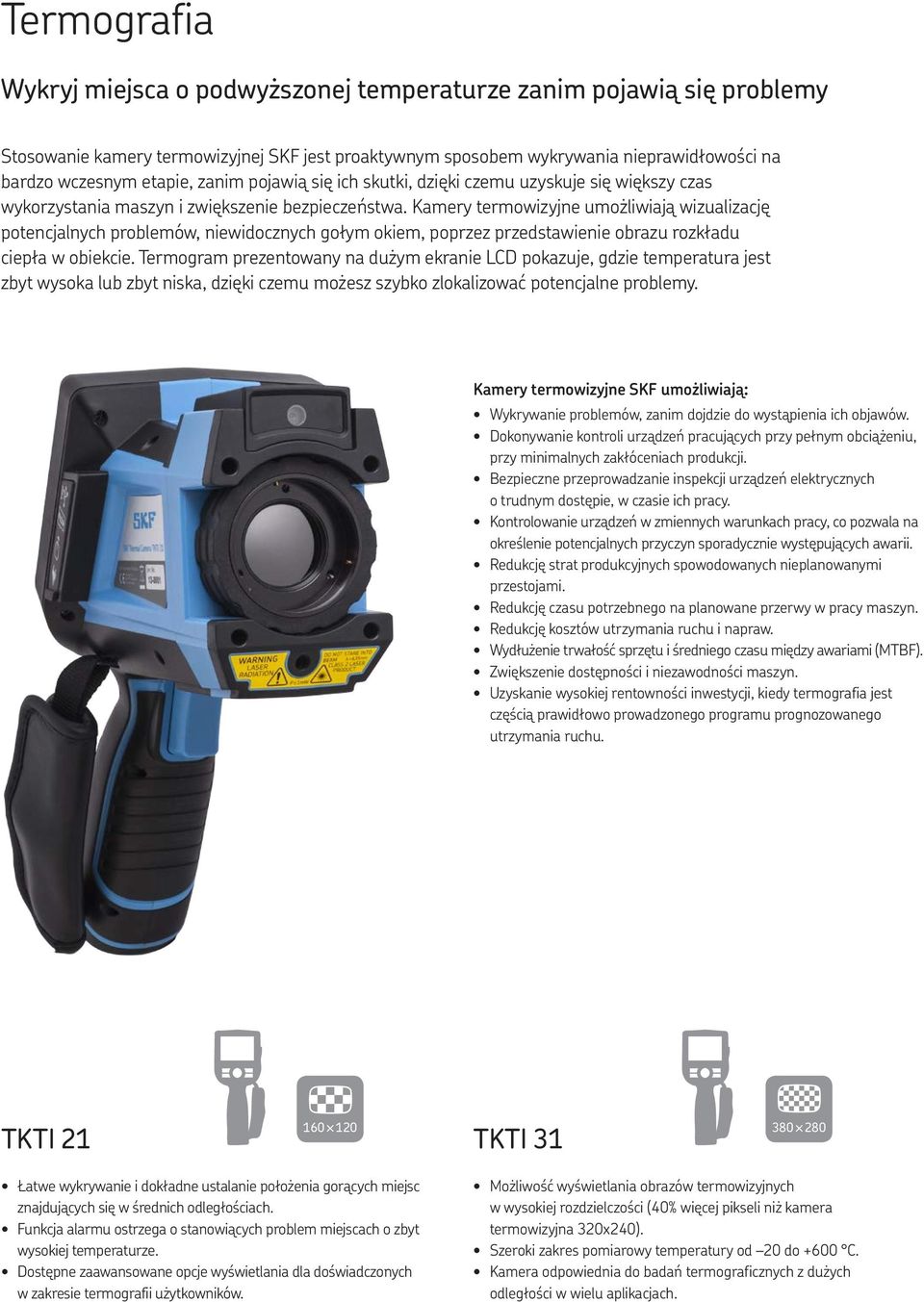

2 Termografia Wykryj miejsca o podwyższonej temperaturze zanim pojawią się problemy Stosowanie kamery termowizyjnej SKF jest proaktywnym sposobem wykrywania nieprawidłowości na bardzo wczesnym etapie, zanim pojawią się ich skutki, dzięki czemu uzyskuje się większy czas wykorzystania maszyn i zwiększenie bezpieczeństwa. Kamery termowizyjne umożliwiają wizualizację potencjalnych problemów, niewidocznych gołym okiem, poprzez przedstawienie obrazu rozkładu ciepła w obiekcie. Termogram prezentowany na dużym ekranie LCD pokazuje, gdzie temperatura jest zbyt wysoka lub zbyt niska, dzięki czemu możesz szybko zlokalizować potencjalne problemy. Kamery termowizyjne SKF umożliwiają: Wykrywanie problemów, zanim dojdzie do wystąpienia ich objawów. Dokonywanie kontroli urządzeń pracujących przy pełnym obciążeniu, przy minimalnych zakłóceniach produkcji. Bezpieczne przeprowadzanie inspekcji urządzeń elektrycznych o trudnym dostępie, w czasie ich pracy. Kontrolowanie urządzeń w zmiennych warunkach pracy, co pozwala na określenie potencjalnych przyczyn sporadycznie występujących awarii. Redukcję strat produkcyjnych spowodowanych nieplanowanymi przestojami. Redukcję czasu potrzebnego na planowane przerwy w pracy maszyn. Redukcję kosztów utrzymania ruchu i napraw. Wydłużenie trwałość sprzętu i średniego czasu między awariami (MTBF). Zwiększenie dostępności i niezawodności maszyn. Uzyskanie wysokiej rentowności inwestycji, kiedy termografia jest częścią prawidłowo prowadzonego programu prognozowanego utrzymania ruchu. TKTI 21 TKTI Łatwe wykrywanie i dokładne ustalanie położenia gorących miejsc znajdujących się w średnich odległościach. Funkcja alarmu ostrzega o stanowiących problem miejscach o zbyt wysokiej temperaturze. Dostępne zaawansowane opcje wyświetlania dla doświadczonych w zakresie termografii użytkowników. Możliwość wyświetlania obrazów termowizyjnych w wysokiej rozdzielczości (40% więcej pikseli niż kamera termowizyjna 320x240). Szeroki zakres pomiarowy temperatury od 20 do +600 C. Kamera odpowiednia do badań termograficznych z dużych odległości w wielu aplikacjach.

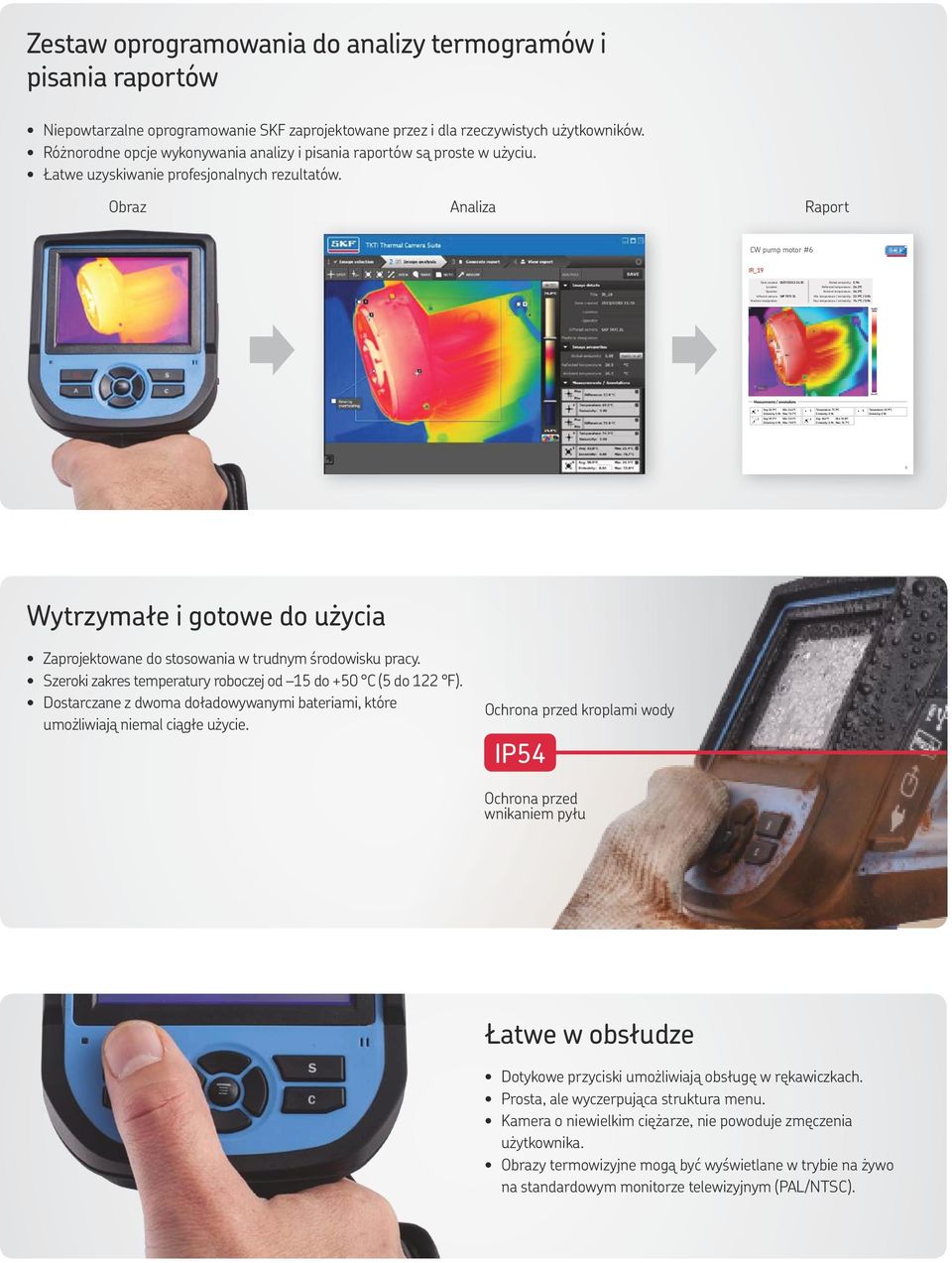

3 Date created: 02/07/ :30 Location: Operator: Infrared camera: SKF TKTI 31 Machine designation: Min: 24.4 C Max: 76.7 C Min: 32.1 C Max: 76.0 C Global emissivity: 0.96 Reflected temperature: 26.3 C Ambient temperature: 26.3 C Min temperature / emissivity: 22.9 C / 0.96 Max temperature / emissivity: 76.7 C / 0.96 Min: 31.8 C Max: 76.7 C 76.8 C 24.4 C 1 Zestaw oprogramowania do analizy termogramów i pisania raportów Niepowtarzalne oprogramowanie SKF zaprojektowane przez i dla rzeczywistych użytkowników. Różnorodne opcje wykonywania analizy i pisania raportów są proste w użyciu. Łatwe uzyskiwanie profesjonalnych rezultatów. Obraz Analiza Raport CW pump motor #6 IR_19 Measurements / annotations 1 Avg: 62.3 C 2 Avg: 59.1 C 3 Temperature: 71.3 C 4 Avg: 66.2 C 5 Temperature: 63.9 C Wytrzymałe i gotowe do użycia Zaprojektowane do stosowania w trudnym środowisku pracy. Szeroki zakres temperatury roboczej od 15 do +50 C (5 do 122 F). Dostarczane z dwoma doładowywanymi bateriami, które umożliwiają niemal ciągłe użycie. Ochrona przed kroplami wody IP54 Ochrona przed wnikaniem pyłu Łatwe w obsłudze Dotykowe przyciski umożliwiają obsługę w rękawiczkach. Prosta, ale wyczerpująca struktura menu. Kamera o niewielkim ciężarze, nie powoduje zmęczenia użytkownika. Obrazy termowizyjne mogą być wyświetlane w trybie na żywo na standardowym monitorze telewizyjnym (PAL/NTSC).

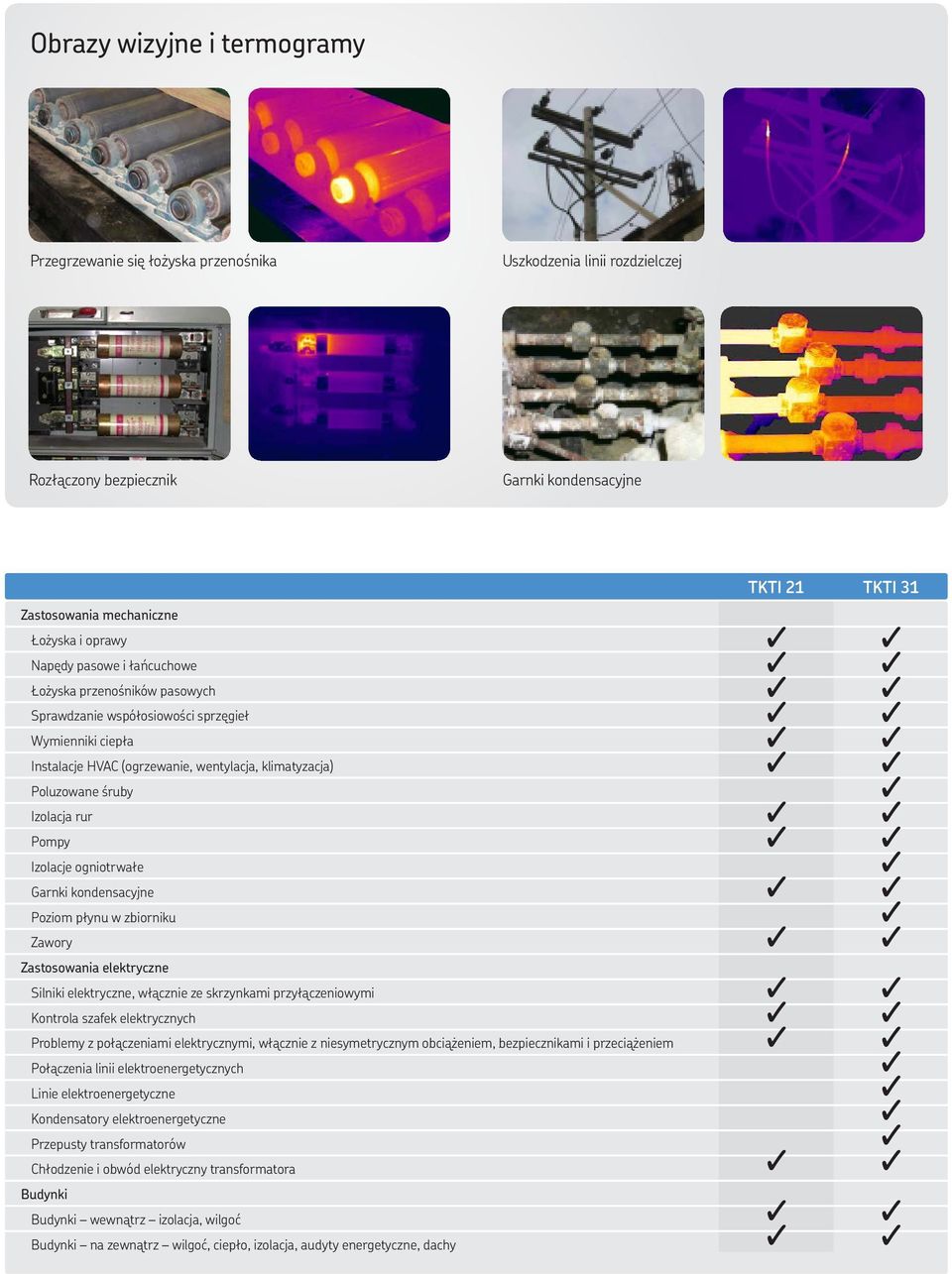

4 Obrazy wizyjne i termogramy Przegrzewanie się łożyska przenośnika Uszkodzenia linii rozdzielczej Rozłączony bezpiecznik Garnki kondensacyjne Zastosowania mechaniczne Łożyska i oprawy Napędy pasowe i łańcuchowe Łożyska przenośników pasowych Sprawdzanie współosiowości sprzęgieł Wymienniki ciepła Instalacje HVAC (ogrzewanie, wentylacja, klimatyzacja) Poluzowane śruby Izolacja rur Pompy Izolacje ogniotrwałe Garnki kondensacyjne Poziom płynu w zbiorniku Zawory Zastosowania elektryczne Silniki elektryczne, włącznie ze skrzynkami przyłączeniowymi Kontrola szafek elektrycznych Problemy z połączeniami elektrycznymi, włącznie z niesymetrycznym obciążeniem, bezpiecznikami i przeciążeniem Połączenia linii elektroenergetycznych Linie elektroenergetyczne Kondensatory elektroenergetyczne Przepusty transformatorów Chłodzenie i obwód elektryczny transformatora Budynki Budynki wewnątrz izolacja, wilgoć Budynki na zewnątrz wilgoć, ciepło, izolacja, audyty energetyczne, dachy TKTI 21 TKTI 31

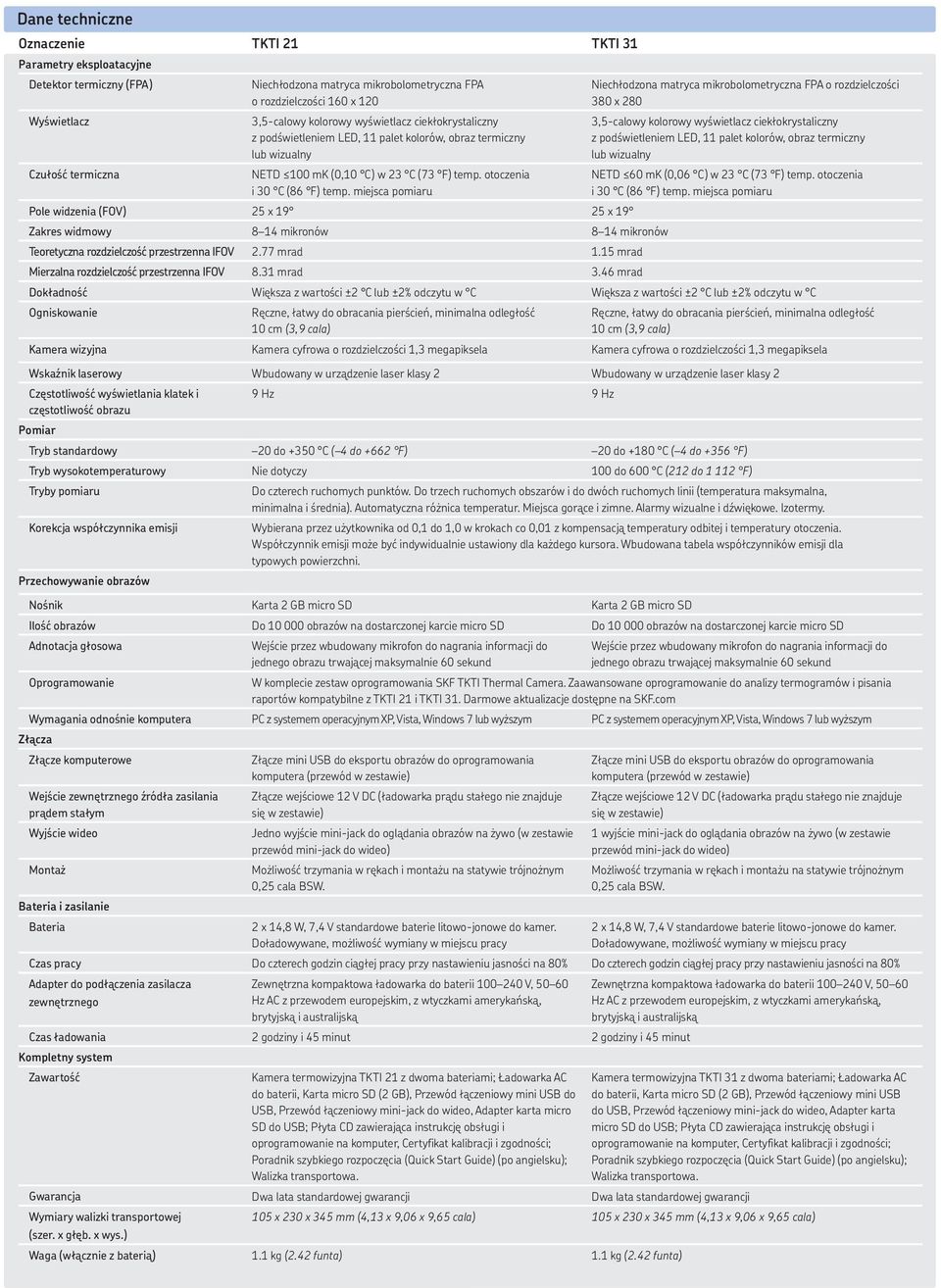

5 Dane techniczne Oznaczenie TKTI 21 TKTI 31 Parametry eksploatacyjne Detektor termiczny (FPA) Wyświetlacz Czułość termiczna Niechłodzona matryca mikrobolometryczna FPA o rozdzielczości 160 x 120 3,5-calowy kolorowy wyświetlacz ciekłokrystaliczny z podświetleniem LED, 11 palet kolorów, obraz termiczny lub wizualny NETD 100 mk (0,10 C) w 23 C (73 F) temp. otoczenia i 30 C (86 F) temp. miejsca pomiaru Niechłodzona matryca mikrobolometryczna FPA o rozdzielczości 380 x 280 3,5-calowy kolorowy wyświetlacz ciekłokrystaliczny z podświetleniem LED, 11 palet kolorów, obraz termiczny lub wizualny NETD 60 mk (0,06 C) w 23 C (73 F) temp. otoczenia i 30 C (86 F) temp. miejsca pomiaru Pole widzenia (FOV) 25 x x 19 Zakres widmowy 8 14 mikronów 8 14 mikronów Teoretyczna rozdzielczość przestrzenna IFOV 2.77 mrad 1.15 mrad Mierzalna rozdzielczość przestrzenna IFOV 8.31 mrad 3.46 mrad Dokładność Większa z wartości ±2 C lub ±2% odczytu w C Większa z wartości ±2 C lub ±2% odczytu w C Ogniskowanie Ręczne, łatwy do obracania pierścień, minimalna odległość 10 cm (3,9 cala) Ręczne, łatwy do obracania pierścień, minimalna odległość 10 cm (3,9 cala) Kamera wizyjna Kamera cyfrowa o rozdzielczości 1,3 megapiksela Kamera cyfrowa o rozdzielczości 1,3 megapiksela Wskaźnik laserowy Wbudowany w urządzenie laser klasy 2 Wbudowany w urządzenie laser klasy 2 Częstotliwość wyświetlania klatek i 9 Hz 9 Hz częstotliwość obrazu Pomiar Tryb standardowy 20 do +350 C ( 4 do +662 F) 20 do +180 C ( 4 do +356 F) Tryb wysokotemperaturowy Nie dotyczy 100 do 600 C (212 do F) Tryby pomiaru Do czterech ruchomych punktów. Do trzech ruchomych obszarów i do dwóch ruchomych linii (temperatura maksymalna, minimalna i średnia). Automatyczna różnica temperatur. Miejsca gorące i zimne. Alarmy wizualne i dźwiękowe. Izotermy. Korekcja współczynnika emisji Wybierana przez użytkownika od 0,1 do 1,0 w krokach co 0,01 z kompensacją temperatury odbitej i temperatury otoczenia. Współczynnik emisji może być indywidualnie ustawiony dla każdego kursora. Wbudowana tabela współczynników emisji dla typowych powierzchni. Przechowywanie obrazów Nośnik Karta 2 GB micro SD Karta 2 GB micro SD Ilość obrazów Do obrazów na dostarczonej karcie micro SD Do obrazów na dostarczonej karcie micro SD Adnotacja głosowa Wejście przez wbudowany mikrofon do nagrania informacji do jednego obrazu trwającej maksymalnie 60 sekund Wejście przez wbudowany mikrofon do nagrania informacji do jednego obrazu trwającej maksymalnie 60 sekund Oprogramowanie W komplecie zestaw oprogramowania SKF TKTI Thermal Camera. Zaawansowane oprogramowanie do analizy termogramów i pisania raportów kompatybilne z TKTI 21 i TKTI 31. Darmowe aktualizacje dostępne na SKF.com Wymagania odnośnie komputera PC z systemem operacyjnym XP, Vista, Windows 7 lub wyższym PC z systemem operacyjnym XP, Vista, Windows 7 lub wyższym Złącza Złącze komputerowe Wejście zewnętrznego źródła zasilania prądem stałym Wyjście wideo Montaż Bateria i zasilanie Bateria Złącze mini USB do eksportu obrazów do oprogramowania komputera (przewód w zestawie) Złącze wejściowe 12 V DC (ładowarka prądu stałego nie znajduje się w zestawie) Jedno wyjście mini-jack do oglądania obrazów na żywo (w zestawie przewód mini-jack do wideo) Możliwość trzymania w rękach i montażu na statywie trójnożnym 0,25 cala BSW. 2 x 14,8 W, 7,4 V standardowe baterie litowo-jonowe do kamer. Doładowywane, możliwość wymiany w miejscu pracy Złącze mini USB do eksportu obrazów do oprogramowania komputera (przewód w zestawie) Złącze wejściowe 12 V DC (ładowarka prądu stałego nie znajduje się w zestawie) 1 wyjście mini-jack do oglądania obrazów na żywo (w zestawie przewód mini-jack do wideo) Możliwość trzymania w rękach i montażu na statywie trójnożnym 0,25 cala BSW. 2 x 14,8 W, 7,4 V standardowe baterie litowo-jonowe do kamer. Doładowywane, możliwość wymiany w miejscu pracy Czas pracy Do czterech godzin ciągłej pracy przy nastawieniu jasności na 80% Do czterech godzin ciągłej pracy przy nastawieniu jasności na 80% Adapter do podłączenia zasilacza zewnętrznego Zewnętrzna kompaktowa ładowarka do baterii V, Hz AC z przewodem europejskim, z wtyczkami amerykańską, brytyjską i australijską Zewnętrzna kompaktowa ładowarka do baterii V, Hz AC z przewodem europejskim, z wtyczkami amerykańską, brytyjską i australijską Czas ładowania 2 godziny i 45 minut 2 godziny i 45 minut Kompletny system Zawartość Kamera termowizyjna TKTI 21 z dwoma bateriami; Ładowarka AC do baterii, Karta micro SD (2 GB), Przewód łączeniowy mini USB do USB, Przewód łączeniowy mini-jack do wideo, Adapter karta micro SD do USB; Płyta CD zawierająca instrukcję obsługi i oprogramowanie na komputer, Certyfikat kalibracji i zgodności; Poradnik szybkiego rozpoczęcia (Quick Start Guide) (po angielsku); Walizka transportowa. Kamera termowizyjna TKTI 31 z dwoma bateriami; Ładowarka AC do baterii, Karta micro SD (2 GB), Przewód łączeniowy mini USB do USB, Przewód łączeniowy mini-jack do wideo, Adapter karta micro SD do USB; Płyta CD zawierająca instrukcję obsługi i oprogramowanie na komputer, Certyfikat kalibracji i zgodności; Poradnik szybkiego rozpoczęcia (Quick Start Guide) (po angielsku); Walizka transportowa. Gwarancja Dwa lata standardowej gwarancji Dwa lata standardowej gwarancji Wymiary walizki transportowej 105 x 230 x 345 mm (4,13 x 9,06 x 9,65 cala) 105 x 230 x 345 mm (4,13 x 9,06 x 9,65 cala) (szer. x głęb. x wys.) Waga (włącznie z baterią) 1.1 kg (2.42 funta) 1.1 kg (2.42 funta)

6 Przegrzewanie się łożyska przenośnika Łożysko silnika Brak izolacji Przenikanie powietrza Dach Transformator Kocioł Poluzowane połączenie przewodu Napęd pasowy Przenośnik pasowy Zbiornik Silnik i pompa Uwaga: zamieszczone zdjęcia mają charakter wyłącznie ilustracyjny SKF jest zarejestrowanym znakiem handlowym Grupy SKF. Windows XP, Vista, Windows 7 są zastrzeżonymi znakami towarowymi lub znakami towarowymi firmy Microsoft Corporation w Stanach Zjednoczonych i / lub w innych krajach. Grupa SKF 2013 Zawartość niniejszej publikacji jest chroniona prawem autorskim i nie może być powielana (również we fragmentach) bez uprzedniego uzyskania pisemnego pozwolenia. Wydawca podjął wszelkie starania, aby informacje zawarte w publikacji były dokładne i prawdziwe, jednak nie ponosi żadnej odpowiedzialności za jakiekolwiek straty lub szkody, zarówno bezpośrednie, pośrednie, jak i wtórne, powstałe w wyniku korzystania z informacji zawartych w niniejszej publikacji. PUB MP/P PL Październik skf.com/mount skf.com/lubrication
