Pilarka do betonu i przecinarki

Transkrypt

1 Pył jest uciążliwy. Zbiera się wszędzie i może stanowić obciążenie dla silnika. Dlatego konstruujemy nasze urządzenia w taki sposób, by pył nie miał żadnych szans. W naszej komorze pyłowej testujemy wydajność filtrów w warunkach ekstremalnego zapylenia. Nasze urządzenia muszą przecież służyć przez długie lata

2 Zanim rozpoczniecie ciąć kamienie i stal, my zmierzymy się z pyłem. Pilarka do betonu, akcesoria» Przegląd 165 Przecinarki 168 Przecinarki spalinowe 168 Przecinarka akumulatorowa 170 Akcesoria do przecinarek» Przegląd 171 Tarcze tnące

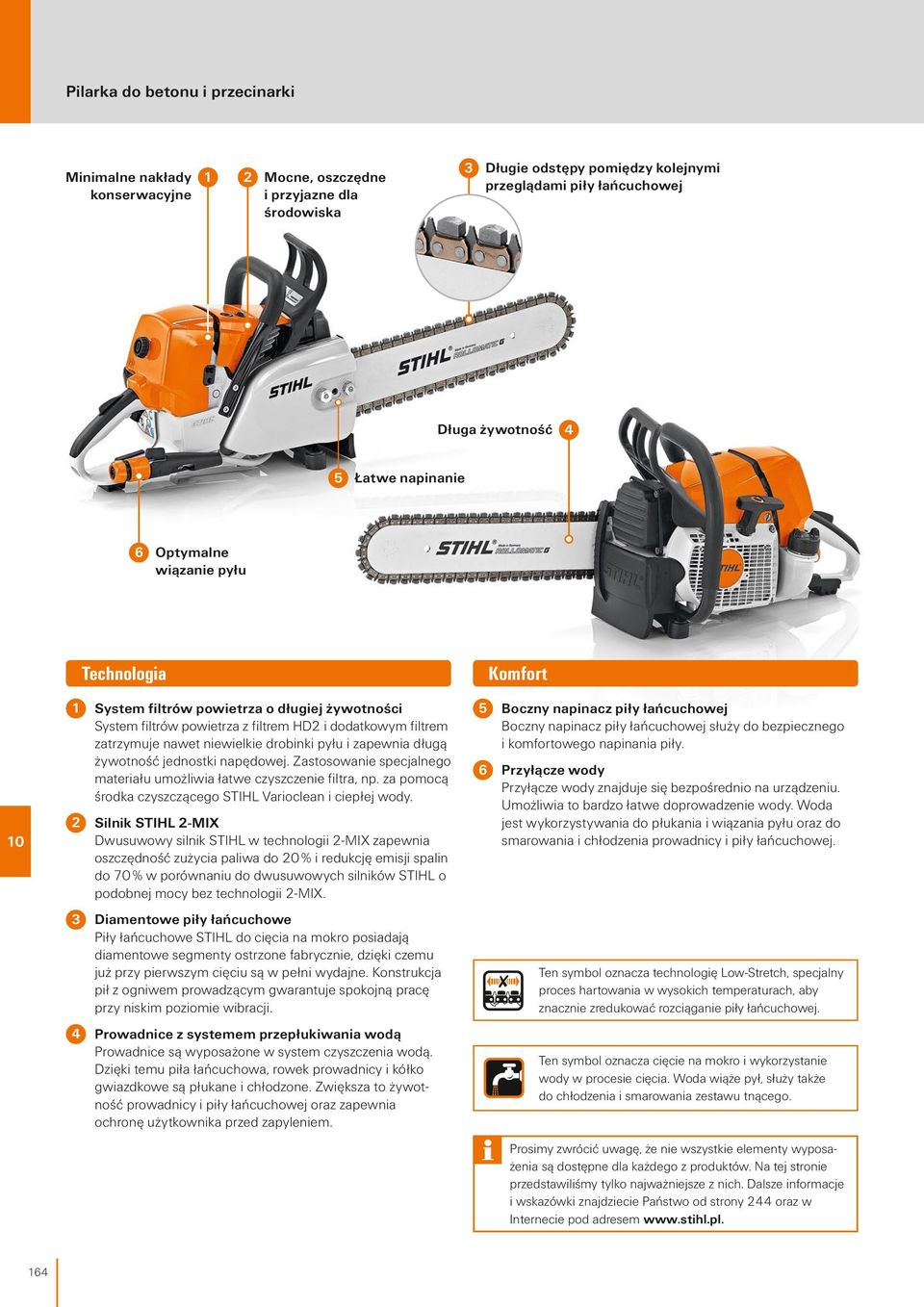

3 Minimalne nakłady konserwacyjne 1 2 Mocne, oszczędne i przyjazne dla środowiska 3 Długie odstępy pomiędzy kolejnymi przeglądami piły łańcuchowej Długa żywotność 4 5 Łatwe napinanie 6 Optymalne wiązanie pyłu Technologia 1 System filtrów powietrza o długiej żywotności System filtrów powietrza z filtrem HD2 i dodatkowym filtrem zatrzymuje nawet niewielkie drobinki pyłu i zapewnia długą żywotność jednostki napędowej. Zastosowanie specjalnego materiału umożliwia łatwe czyszczenie filtra, np. za pomocą środka czyszczącego STIHL Varioclean i ciepłej wody. 2 Silnik STIHL 2-MIX Dwusuwowy silnik STIHL w technologii 2-MIX zapewnia oszczędność zużycia paliwa do 20 % i redukcję emisji spalin do 70 % w porównaniu do dwusuwowych silników STIHL o podobnej mocy bez technologii 2-MIX. 3 Diamentowe piły łańcuchowe Piły łańcuchowe STIHL do cięcia na mokro posiadają diamentowe segmenty ostrzone fabrycznie, dzięki czemu już przy pierwszym cięciu są w pełni wydajne. Konstrukcja pił z ogniwem prowadzącym gwarantuje spokojną pracę przy niskim poziomie wibracji. 4 Prowadnice z systemem przepłukiwania wodą Prowadnice są wyposażone w system czyszczenia wodą. Dzięki temu piła łańcuchowa, rowek prowadnicy i kółko gwiazdkowe są płukane i chłodzone. Zwiększa to żywotność prowadnicy i piły łańcuchowej oraz zapewnia ochronę użytkownika przed zapyleniem. Komfort 5 Boczny napinacz piły łańcuchowej Boczny napinacz piły łańcuchowej służy do bezpiecznego i komfortowego napinania piły. 6 Przyłącze wody Przyłącze wody znajduje się bezpośrednio na urządzeniu. Umożliwia to bardzo łatwe doprowadzenie wody. Woda jest wykorzystywania do płukania i wiązania pyłu oraz do smarowania i chłodzenia prowadnicy i piły łańcuchowej. Ten symbol oznacza technologię Low-Stretch, specjalny proces hartowania w wysokich temperaturach, aby znacznie zredukować rozciąganie piły łańcuchowej. Ten symbol oznacza cięcie na mokro i wykorzystanie wody w procesie cięcia. Woda wiąże pył, służy także do chłodzenia i smarowania zestawu tnącego. Prosimy zwrócić uwagę, że nie wszystkie elementy wyposażenia są dostępne dla każdego z produktów. Na tej stronie przedstawiliśmy tylko najważniejsze z nich. Dalsze informacje i wskazówki znajdziecie Państwo od strony 244 oraz w Internecie pod adresem 164

4 GS ,5 cm 3, 4,3 kw/5,8 KM, 7,6 kg a. Połączenie pilarki łańcuchowej z mocą przecinarki. Boczny napinacz piły łańcuchowej, system antywibracyjny STIHL, przyłącze wody, zawór dekompresyjny, STIHL ElastoStart, odporna na zużycie linka rozruchowa, filtr HD2, bagnetowy korek zbiornika z możliwością napełniania w pozycji pionowej, silnik 2-MIX. Długość prowadnicy 40 cm Pilarka do betonu i akcesoria Dla profesjonalistów na budowie Do cięcia na mokro betonu, kamienia naturalnego i murów Do cięcia rur Do wycinania narożników i otworów w ścianach Idealne uzupełnienie oferty przecinarek Wskazówka STIHL: Pilarka do betonu to optymalne uzupełnienie klasycznej przecinarki. To idealny wybór, jeśli chodzi np. o precyzyjne wycinanie narożników. W pierwszej kolejności narożniki zostają wycięte za pomocą pilarki do betonu (nacinanie). Następnie za pomocą przecinarki wykonane zostaje cięcie długich, prostych linii. Połączenie obu urządzeń umożliwia precyzyjne i skuteczne wycinanie dużych otworów. Ponadto: Wycinane bloki mogą być bardzo ciężkie, zaleca się więc wykonanie wstępnych obliczeń i ewentualne podzielenie elementów na mniejsze części. Informacje dotyczące paliwa i smarów znajdziecie Państwo od strony 176. a Ciężar bez paliwa, prowadnicy i diamentowej piły łańcuchowej b Rzeczywista długość cięcia może być mniejsza niż wartość podana w tabeli 165

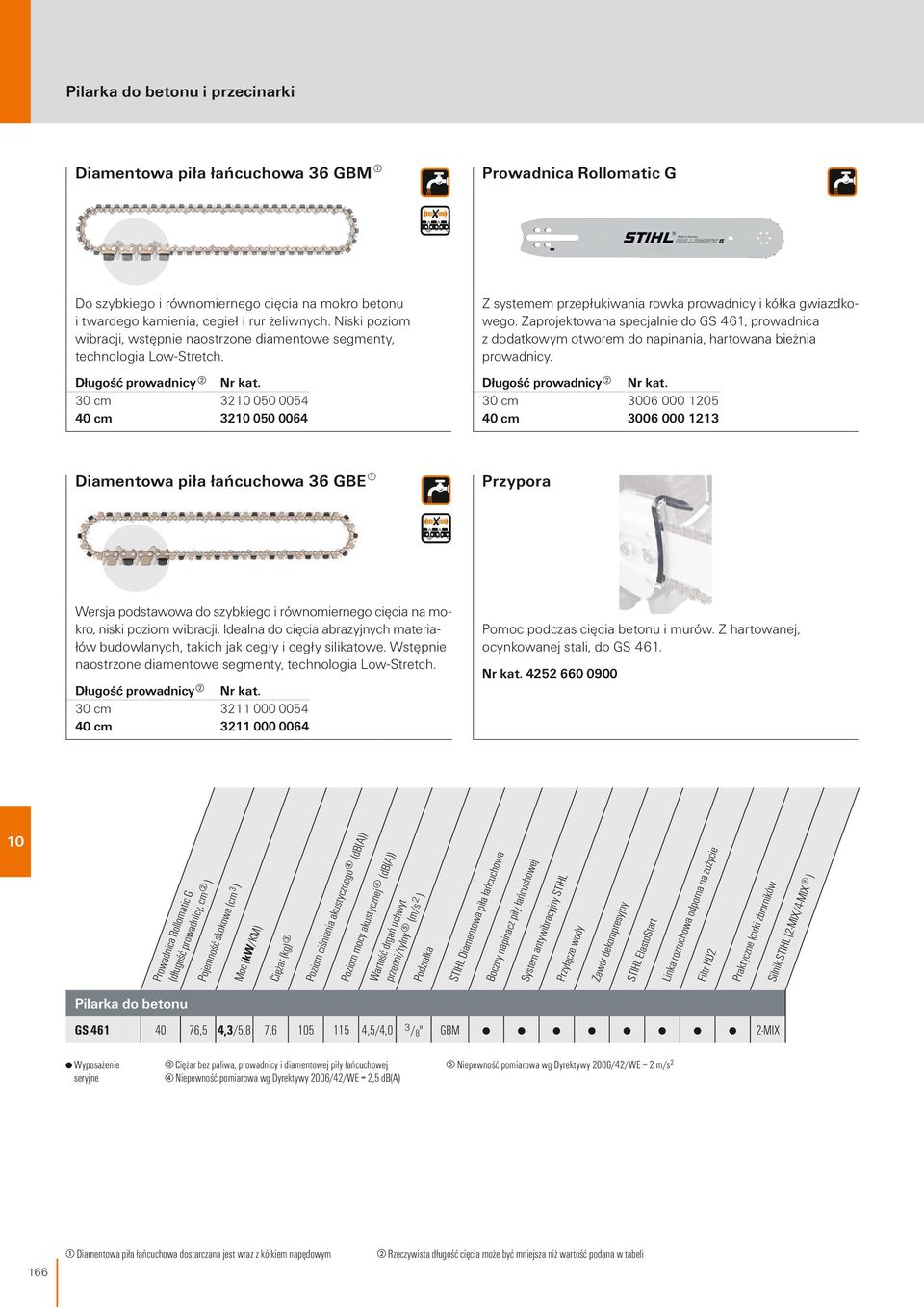

5 Diamentowa piła łańcuchowa 36 GBM a Prowadnica Rollomatic G Do szybkiego i równomiernego cięcia na mokro betonu i twardego kamienia, cegieł i rur żeliwnych. Niski poziom wibracji, wstępnie naostrzone diamentowe segmenty, technologia Low-Stretch. Długość prowadnicy Nr kat. 30 cm cm Z systemem przepłukiwania rowka prowadnicy i kółka gwiazdkowego. Zaprojektowana specjalnie do GS 461, prowadnica z dodatkowym otworem do napinania, hartowana bieżnia prowadnicy. Długość prowadnicy Nr kat. 30 cm cm Diamentowa piła łańcuchowa 36 GBE a Przypora Wersja podstawowa do szybkiego i równomiernego cięcia na mokro, niski poziom wibracji. Idealna do cięcia abrazyjnych materiałów budowlanych, takich jak cegły i cegły silikatowe. Wstępnie naostrzone diamentowe segmenty, technologia Low-Stretch. Długość prowadnicy Nr kat. 30 cm cm Pomoc podczas cięcia betonu i murów. Z hartowanej, ocynkowanej stali, do GS 461. Nr kat Prowadnica Rollomatic G (długość prowadnicy, cm b ) Pojemność skokowa (cm 3 ) Moc (kw/km) Ciężar (kg) c Poziom ciśnienia akustycznego d (db(a)) Poziom mocy akustycznej d (db(a)) Wartość drgań uchwyt przedni/tylny e (m/s 2 ) Podziałka STIHL Diamentowa piła łańcuchowa Boczny napinacz piły łańcuchowej System antywibracyjny STIHL Przyłącze wody Zawór dekompresyjny STIHL ElastoStart Linka rozruchowa odporna na zużycie Filtr HD2 Praktyczne korki zbiorników Silnik STIHL (2-MIX/4-MIX ) Pilarka do betonu GS ,5 4,3/5,8 7, ,5/4,0 3 / 8 " GBM 2-MIX Wyposażenie seryjne c Ciężar bez paliwa, prowadnicy i diamentowej piły łańcuchowej e Niepewność pomiarowa wg Dyrektywy 2006/42/WE = 2 m/s 2 d Niepewność pomiarowa wg Dyrektywy 2006/42/WE = 2,5 db(a) a Diamentowa piła łańcuchowa dostarczana jest wraz z kółkiem napędowym b Rzeczywista długość cięcia może być mniejsza niż wartość podana w tabeli 166

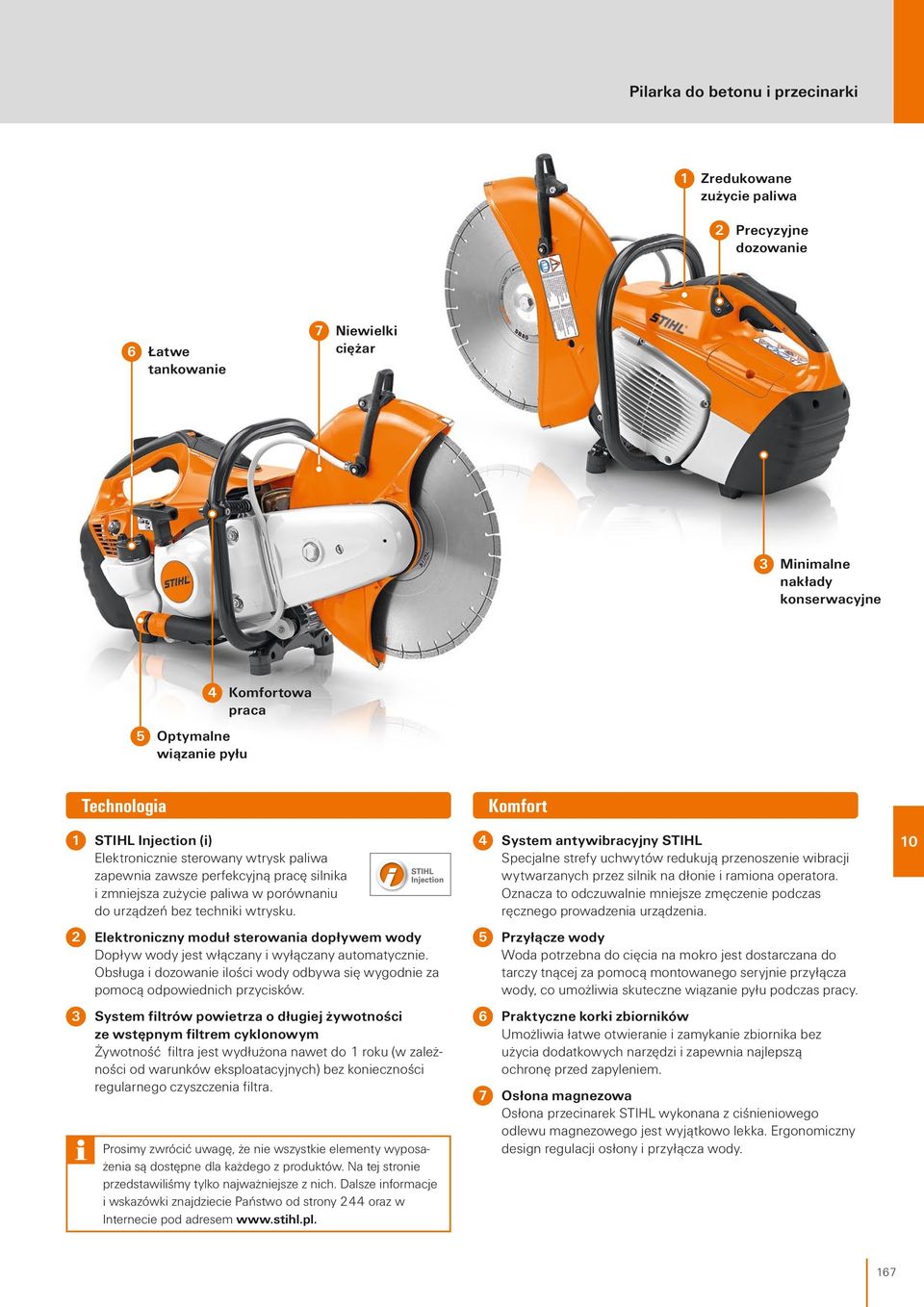

6 1 Zredukowane zużycie paliwa 2 Precyzyjne dozowanie 6 Łatwe tankowanie 7 Niewielki ciężar 3 Minimalne nakłady konserwacyjne 5 Optymalne wiązanie pyłu 4 Komfortowa praca Technologia 1 STIHL Injection (i) Elektronicznie sterowany wtrysk paliwa zapewnia zawsze perfekcyjną pracę silnika i zmniejsza zużycie paliwa w porównaniu do urządzeń bez techniki wtrysku. 2 Elektroniczny moduł sterowania dopływem wody Dopływ wody jest włączany i wyłączany automatycznie. Obsługa i dozowanie ilości wody odbywa się wygodnie za pomocą odpowiednich przycisków. 3 System filtrów powietrza o długiej żywotności ze wstępnym filtrem cyklonowym Żywotność filtra jest wydłużona nawet do 1 roku (w zależności od warunków eksploatacyjnych) bez konieczności regularnego czyszczenia filtra. Prosimy zwrócić uwagę, że nie wszystkie elementy wyposażenia są dostępne dla każdego z produktów. Na tej stronie przedstawiliśmy tylko najważniejsze z nich. Dalsze informacje i wskazówki znajdziecie Państwo od strony 244 oraz w Internecie pod adresem Komfort 4 System antywibracyjny STIHL Specjalne strefy uchwytów redukują przenoszenie wibracji wytwarzanych przez silnik na dłonie i ramiona operatora. Oznacza to odczuwalnie mniejsze zmęczenie podczas ręcznego prowadzenia urządzenia. 5 Przyłącze wody Woda potrzebna do cięcia na mokro jest dostarczana do tarczy tnącej za pomocą montowanego seryjnie przyłącza wody, co umożliwia skuteczne wiązanie pyłu podczas pracy. 6 Praktyczne korki zbiorników Umożliwia łatwe otwieranie i zamykanie zbiornika bez użycia dodatkowych narzędzi i zapewnia najlepszą ochronę przed zapyleniem. 7 Osłona magnezowa Osłona przecinarek STIHL wykonana z ciśnieniowego odlewu magnezowego jest wyjątkowo lekka. Ergonomiczny design regulacji osłony i przyłącza wody

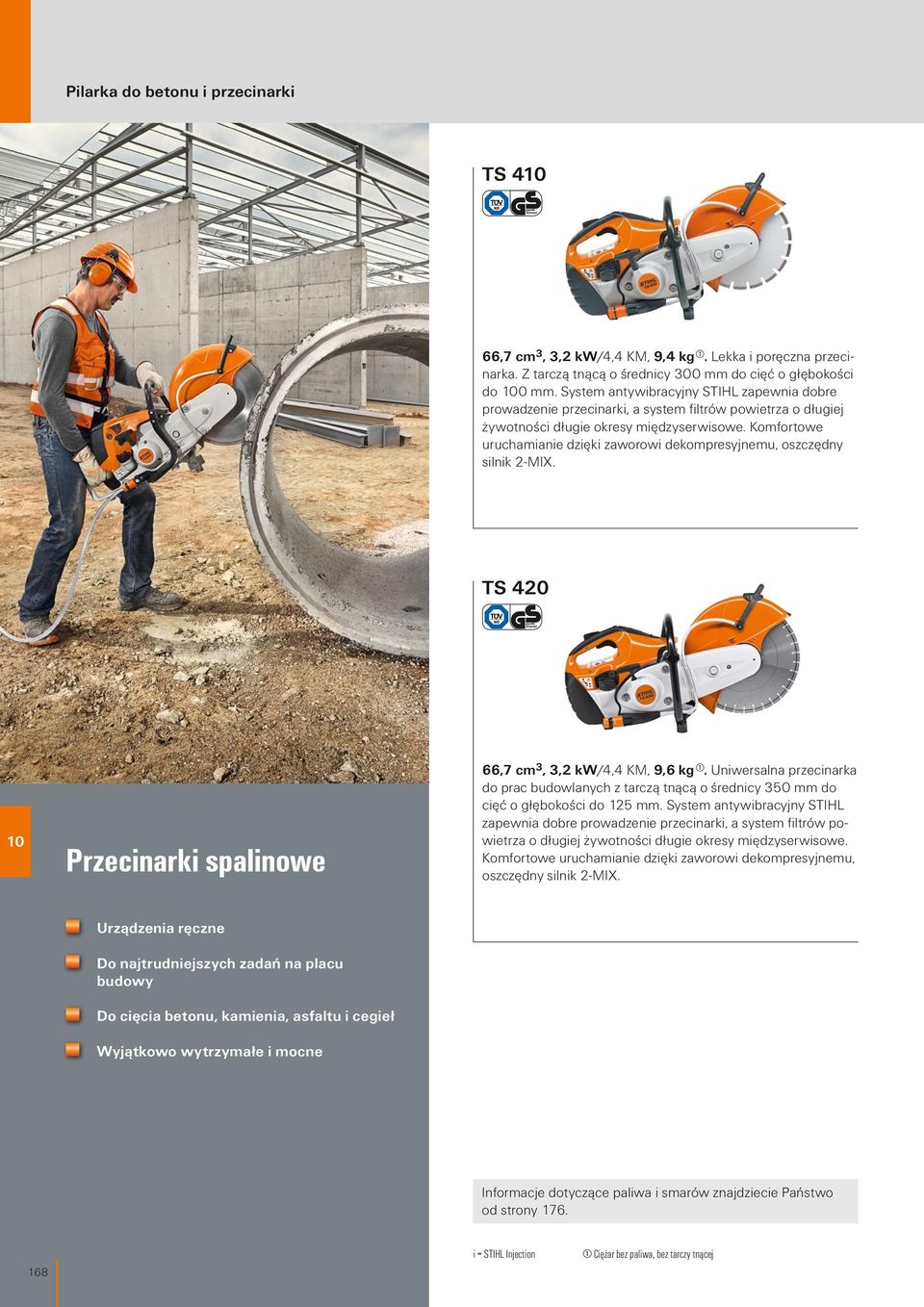

7 TS 4 66,7 cm 3, 3,2 kw/4,4 KM, 9,4 kg a. Lekka i poręczna przecinarka. Z tarczą tnącą o średnicy 300 mm do cięć o głębokości do 0 mm. System antywibracyjny STIHL zapewnia dobre prowadzenie przecinarki, a system filtrów powietrza o długiej żywotności długie okresy międzyserwisowe. Komfortowe uruchamianie dzięki zaworowi dekompresyjnemu, oszczędny silnik 2-MIX. TS 420 Przecinarki spalinowe 66,7 cm 3, 3,2 kw/4,4 KM, 9,6 kg a. Uniwersalna przecinarka do prac budowlanych z tarczą tnącą o średnicy 350 mm do cięć o głębokości do 125 mm. System antywibracyjny STIHL zapewnia dobre prowadzenie przecinarki, a system filtrów powietrza o długiej żywotności długie okresy międzyserwisowe. Komfortowe uruchamianie dzięki zaworowi dekompresyjnemu, oszczędny silnik 2-MIX. Urządzenia ręczne Do najtrudniejszych zadań na placu budowy Do cięcia betonu, kamienia, asfaltu i cegieł Wyjątkowo wytrzymałe i mocne Informacje dotyczące paliwa i smarów znajdziecie Państwo od strony i = STIHL Injection a Ciężar bez paliwa, bez tarczy tnącej

8 TS 480i TS ,2 cm 3, 3,9 kw/5,3 KM,,0 kg a. Do tarcz tnących o średnicy 300 mm. Elektronicznie sterowany wtrysk paliwa zapewnia łatwe uruchamianie urządzenia dzięki tylko jednej pozycji Start i perfekcyjną charakterystykę pracy przecinarki. System antywibracyjny gwarantuje dodatkowo precyzyjne prowadzenie urządzenia podczas cięcia. Elektroniczne sterowanie dopływem wody umożliwia łatwe dozowanie ilości doprowadzanej wody. STIHL ElastoStart i zawór dekompresyjny znacznie ułatwiają uruchamianie urządzenia. Wysoki moment obrotowy, oszczędny silnik 2-MIX. 98,5 cm 3, 5,0 kw/6,8 KM, 11,6 kg a. Najmocniejsza przecinarka przeznaczona do tarcz tnących o średnicy 350 mm. Idealnie dopasowana do stosowania z wózkiem prowadzącym FW 20. Wyposażona w zawór dekompresyjny i STIHL ElastoStart ułatwiający uruchamianie oraz system filtrów powietrza o długiej żywotności zapewniający długie okresy międzyserwisowe. Oszczędny silnik 2-MIX. TS 500i TS ,2 cm 3, 3,9 kw/5,3 KM,,2 kg a. Do tarcz tnących o średnicy 350 mm. Elektronicznie sterowany wtrysk paliwa zapewnia łatwe uruchamianie urządzenia dzięki tylko jednej pozycji Start i perfekcyjną charakterystykę pracy przecinarki. Elektroniczne sterowanie dopływem wody umożliwia łatwe dozowanie ilości doprowadzanej wody. System antywibracyjny gwarantuje dodatkowo precyzyjne prowadzenie urządzenia podczas cięcia. STIHL ElastoStart i zawór dekompresyjny znacznie ułatwiają uruchamianie urządzenia. Wysoki moment obrotowy, oszczędny silnik 2-MIX. 98,5 cm 3, 5,0 kw/6,8 KM, 12,7 kg a. Przecinarka STIHL przeznaczona do tarcz tnących o średnicy 400 mm. Redukcja ciężaru dzięki osłonie magnezowej, głębokość cięcia 145 mm. Idealnie dopasowana do cięcia na wózku prowadzącym FW 20. Wyposażona w zawór dekompresyjny i STIHL ElastoStart ułatwiający uruchamianie oraz system filtrów powietrza o długiej żywotności zapewniający długie okresy międzyserwisowe. Oszczędny silnik 2-MIX. Odpowiednie tarcze tnące znajdziecie Państwo od strony 174. Niektóre prezentowane opcje nie stanowią wyposażenia standardowego 169

9 TSA 230 NOWOŚĆ Pierwsza na świecie przecinarka akumulatorowa z tarczą tnącą 230 mm do cięcia na mokro. Możliwość zastosowania w pomieszczeniach i na zewnątrz, głębokość cięcia do 70 mm, przyłącze wody, blokada wrzeciona, bezobsługowy napęd pasowy, ciężar 3,9 kg a. Przecinarka akumulatorowa Dla firm budowlanych, dekarskich, instalatorów oraz profesjonalistów zajmujących się pielęgnacją zieleni i architekturą krajobrazu Do cięcia stalowych kratownic, kamienia i rur Może być bez ograniczeń używana w zamkniętych pomieszczeniach i na zewnątrz Wiąże pył dzięki użyciu wody Odpowiedni akumulator litowo-jonowy i inne akcesoria znajdziecie Państwo od strony 17. Odpowiednie tarcze tnące znajdziecie Państwo od strony a Ciężar bez akumulatora i tarczy tnącej Prezentowana opcja nie stanowi wyposażenia standardowego

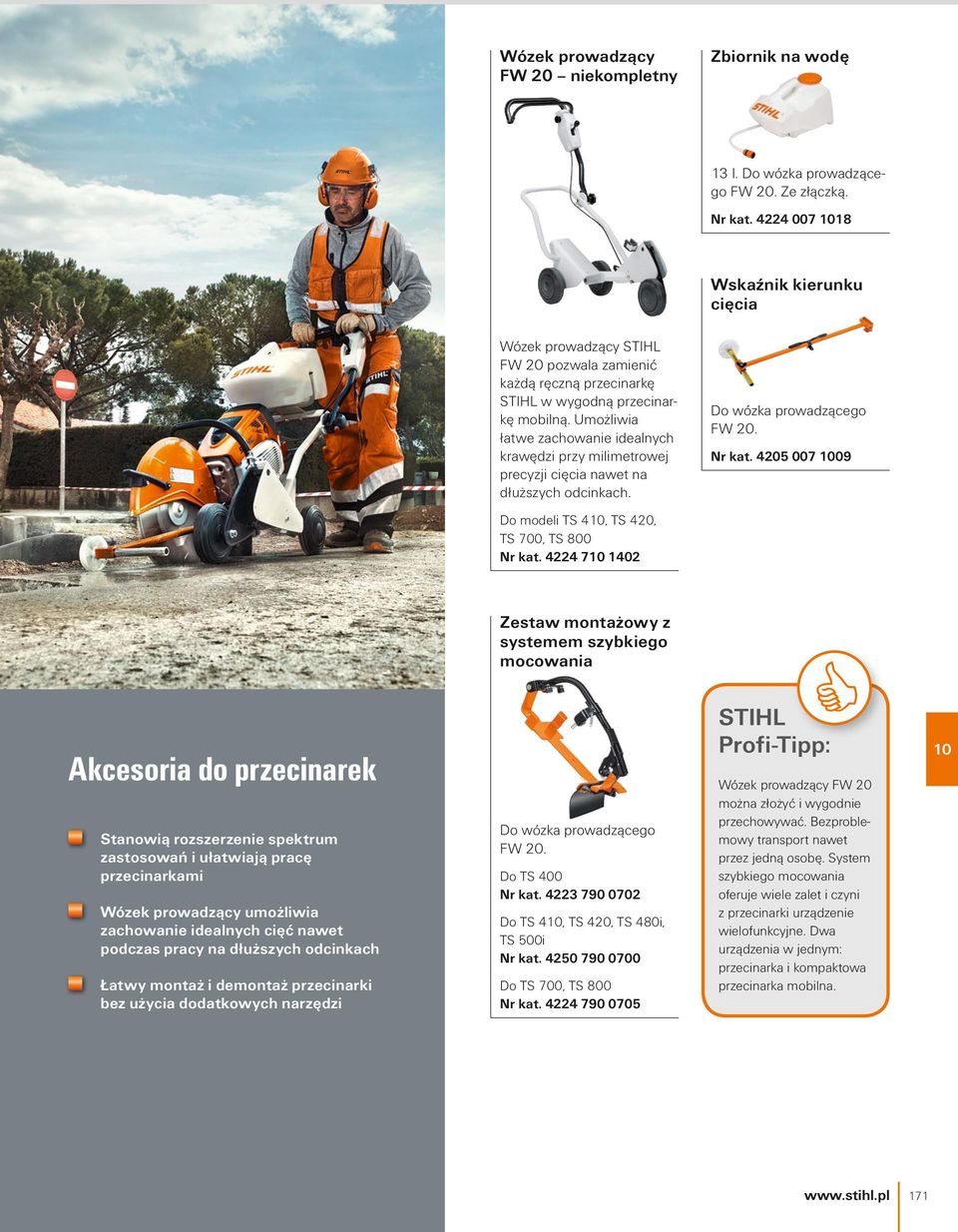

10 Wózek prowadzący FW 20 niekompletny Zbiornik na wodę 13 l. Do wózka prowadzącego FW 20. Ze złączką. Nr kat Wskaźnik kierunku cięcia Wózek prowadzący STIHL FW 20 pozwala zamienić każdą ręczną przecinarkę STIHL w wygodną przecinarkę mobilną. Umożliwia łatwe zachowanie idealnych krawędzi przy milimetrowej precyzji cięcia nawet na dłuższych odcinkach. Do wózka prowadzącego FW 20. Nr kat Do modeli TS 4, TS 420, TS 700, TS 800 Nr kat Zestaw montażowy z systemem szybkiego mocowania Akcesoria do przecinarek Stanowią rozszerzenie spektrum zastosowań i ułatwiają pracę przecinarkami Wózek prowadzący umożliwia zachowanie idealnych cięć nawet podczas pracy na dłuższych odcinkach Łatwy montaż i demontaż przecinarki bez użycia dodatkowych narzędzi Do wózka prowadzącego FW 20. Do TS 400 Nr kat Do TS 4, TS 420, TS 480i, TS 500i Nr kat Do TS 700, TS 800 Nr kat STIHL Profi-Tipp: Wózek prowadzący FW 20 można złożyć i wygodnie przechowywać. Bezproblemowy transport nawet przez jedną osobę. System szybkiego mocowania oferuje wiele zalet i czyni z przecinarki urządzenie wielofunkcyjne. Dwa urządzenia w jednym: przecinarka i kompaktowa przecinarka mobilna

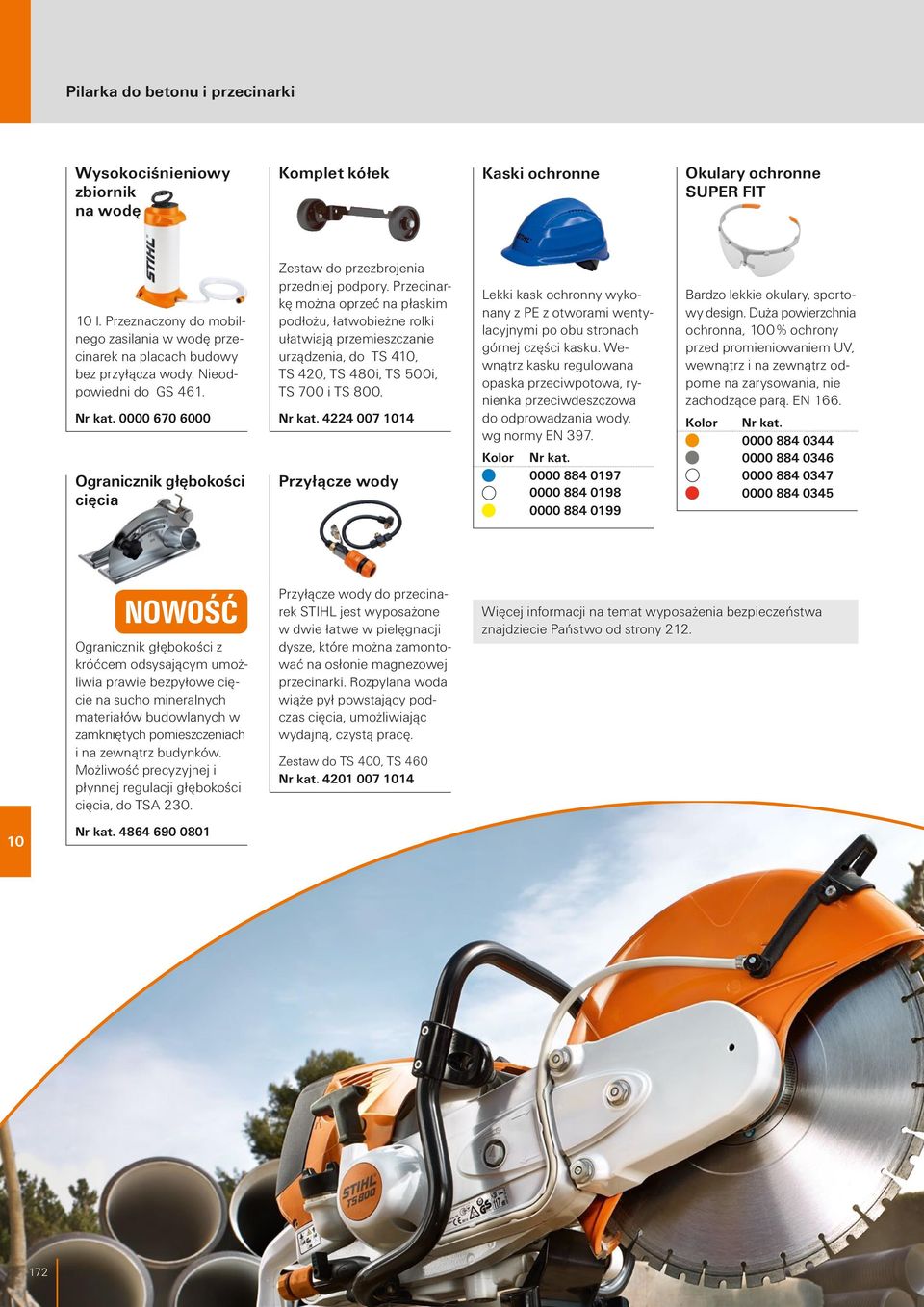

11 Wysokociśnieniowy zbiornik na wodę Komplet kółek Kaski ochronne Okulary ochronne SUPER FIT l. Przeznaczony do mobilnego zasilania w wodę przecinarek na placach budowy bez przyłącza wody. Nieodpowiedni do GS 461. Nr kat Ogranicznik głębokości cięcia Zestaw do przezbrojenia przedniej podpory. Przecinarkę można oprzeć na płaskim podłożu, łatwobieżne rolki ułatwiają przemieszczanie urządzenia, do TS 4, TS 420, TS 480i, TS 500i, TS 700 i TS 800. Nr kat Przyłącze wody Lekki kask ochronny wykonany z PE z otworami wentylacyjnymi po obu stronach górnej części kasku. Wewnątrz kasku regulowana opaska przeciwpotowa, rynienka przeciwdeszczowa do odprowadzania wody, wg normy EN 397. Kolor Nr kat Bardzo lekkie okulary, sportowy design. Duża powierzchnia ochronna, 0 % ochrony przed promieniowaniem UV, wewnątrz i na zewnątrz odporne na zarysowania, nie zachodzące parą. EN 166. Kolor Nr kat NOWOŚĆ Ogranicznik głębokości z króćcem odsysającym umożliwia prawie bezpyłowe cięcie na sucho mineralnych materiałów budowlanych w zamkniętych pomieszczeniach i na zewnątrz budynków. Możliwość precyzyjnej i płynnej regulacji głębokości cięcia, do TSA 230. Przyłącze wody do przecinarek STIHL jest wyposażone w dwie łatwe w pielęgnacji dysze, które można zamontować na osłonie magnezowej przecinarki. Rozpylana woda wiąże pył powstający podczas cięcia, umożliwiając wydajną, czystą pracę. Zestaw do TS 400, TS 460 Nr kat Więcej informacji na temat wyposażenia bezpieczeństwa znajdziecie Państwo od strony 212. Nr kat

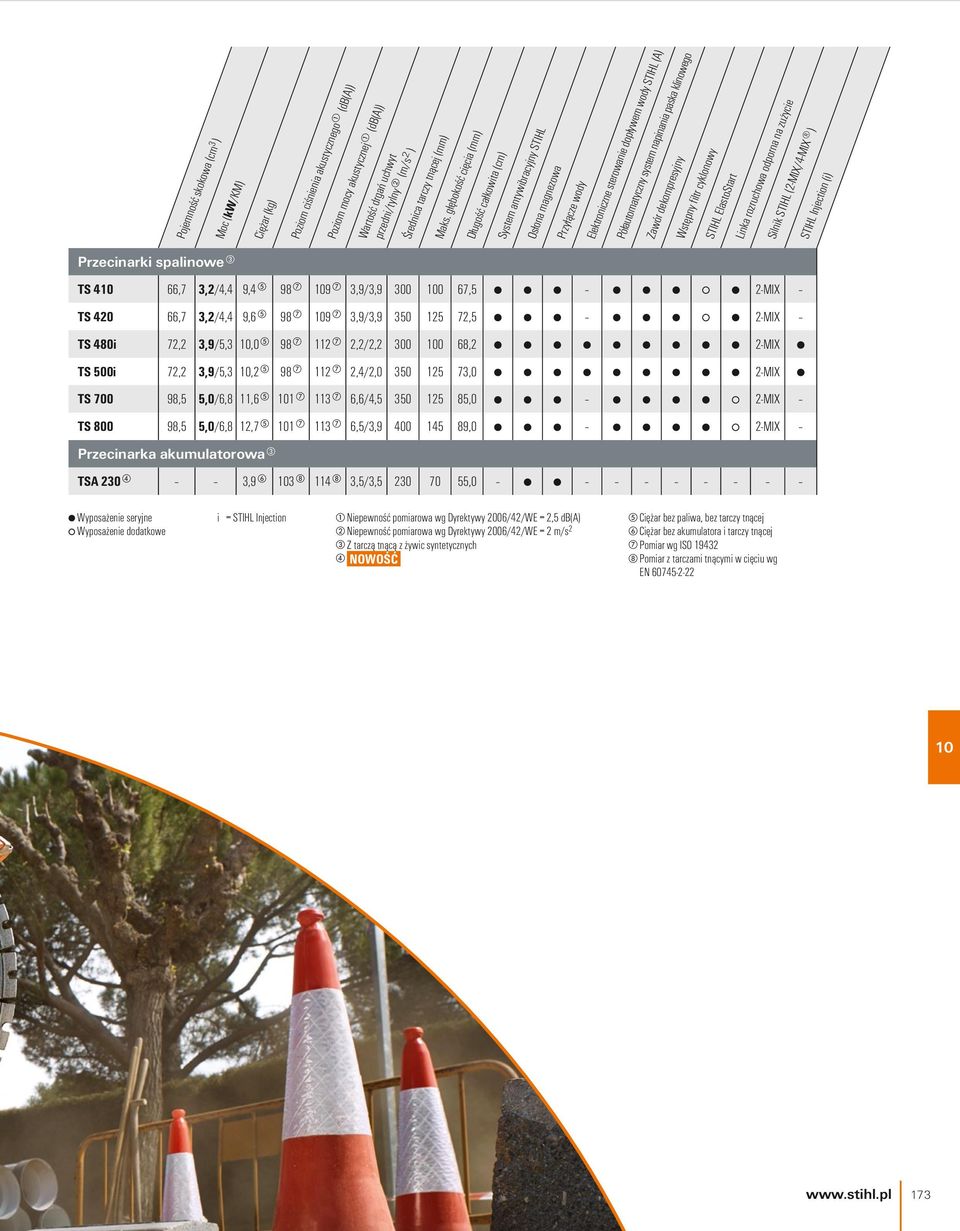

12 Pojemność skokowa (cm 3 ) Moc (kw/km) Ciężar (kg) Poziom ciśnienia akustycznego a (db(a)) Poziom mocy akustycznej a (db(a)) Wartość drgań uchwyt przedni/tylny b (m/s 2 ) Średnica tarczy tnącej (mm) Maks. głębokość cięcia (mm) Długość całkowita (cm) System antywibracyjny STIHL Osłona magnezowa Przyłącze wody Elektroniczne sterowanie dopływem wody STIHL (A) Półautomatyczny system napinania paska klinowego Zawór dekompresyjny Wstępny filtr cyklonowy STIHL ElastoStart Linka rozruchowa odporna na zużycie Silnik STIHL (2-MIX/4-MIX ) STIHL Injection (i) Przecinarki spalinowe c TS 4 66,7 3,2/4,4 9,4 e 98 g 9 g 3,9/3, ,5 2-Mix TS ,7 3,2/4,4 9,6 e 98 g 9 g 3,9/3, ,5 2-Mix TS 480i 72,2 3,9/5,3,0 e 98 g 112 g 2,2/2, ,2 2-Mix TS 500i 72,2 3,9/5,3,2 e 98 g 112 g 2,4/2, ,0 2-Mix TS ,5 5,0/6,8 11,6 e 1 g 113 g 6,6/4, ,0 2-Mix TS ,5 5,0/6,8 12,7 e 1 g 113 g 6,5/3, ,0 2-Mix Przecinarka akumulatorowa c TSA 230 d 3,9 f 3 h 114 h 3,5/3, ,0 Wyposażenie seryjne i = STIHL Injection a Niepewność pomiarowa wg Dyrektywy 2006/42/WE = 2,5 db(a) e Ciężar bez paliwa, bez tarczy tnącej Wyposażenie dodatkowe b Niepewność pomiarowa wg Dyrektywy 2006/42/WE = 2 m/s 2 f Ciężar bez akumulatora i tarczy tnącej c Z tarczą tnącą z żywic syntetycznych g Pomiar wg ISO d NOWOŚĆ h Pomiar z tarczami tnącymi w cięciu wg EN

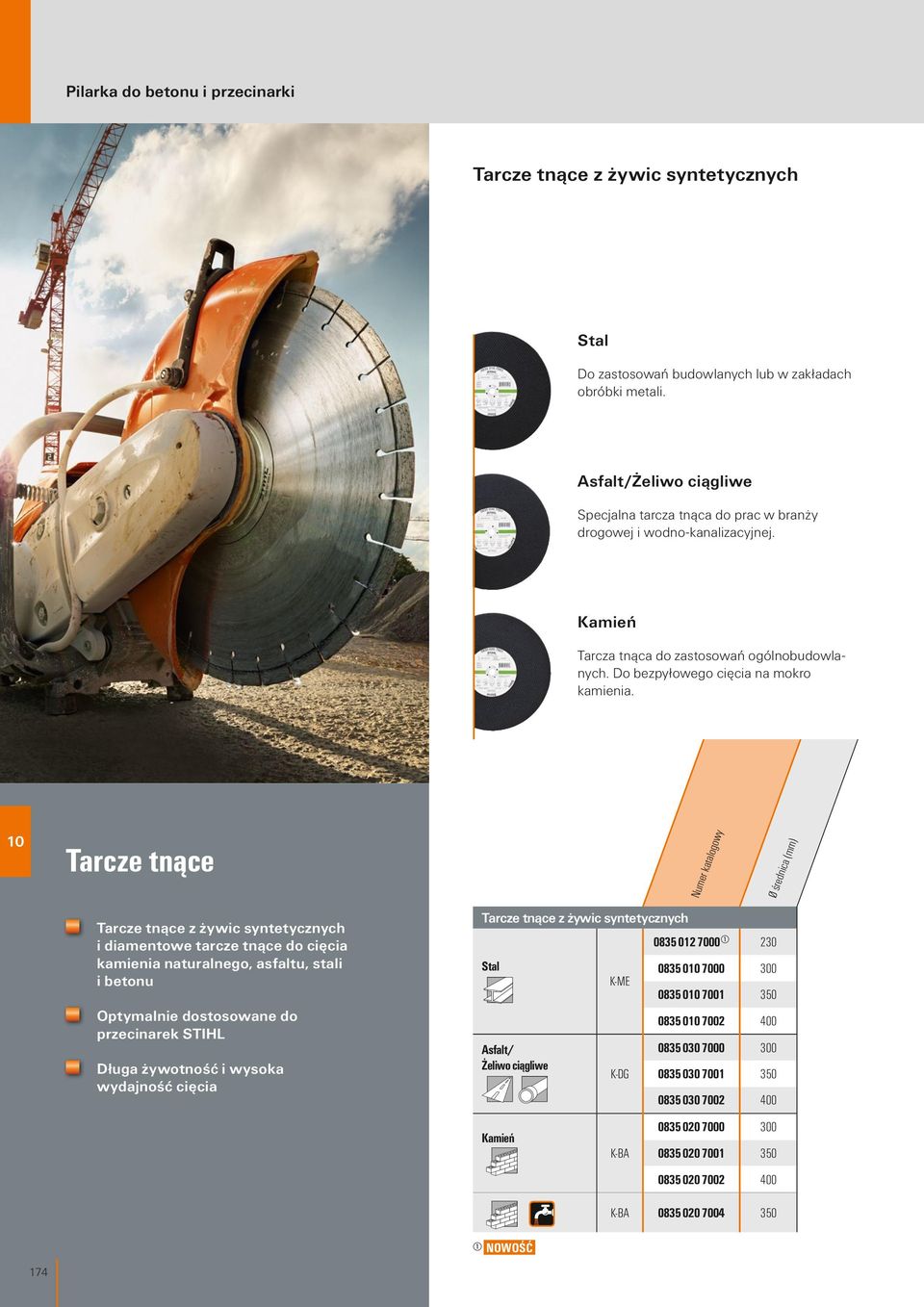

13 Tarcze tnące z żywic syntetycznych Stal Do zastosowań budowlanych lub w zakładach obróbki metali. Asfalt/Żeliwo ciągliwe Specjalna tarcza tnąca do prac w branży drogowej i wodno-kanalizacyjnej. Kamień Tarcza tnąca do zastosowań ogólnobudowlanych. Do bezpyłowego cięcia na mokro kamienia. Tarcze tnące Numer katalogowy Ø średnica (mm) Tarcze tnące z żywic syntetycznych i diamentowe tarcze tnące do cięcia kamienia naturalnego, asfaltu, stali i betonu Optymalnie dostosowane do przecinarek STIHL Długa żywotność i wysoka wydajność cięcia Tarcze tnące z żywic syntetycznych Stal Asfalt/ Żeliwo ciągliwe K-ME K-DG a Kamień K-BA K-BA a NOWOŚĆ 174
