Specyfikacja Techniczna Wykonania i Odbioru Robót Budowlanych Remont świetlicy wiejskiej w Lubotyniu 1

Transkrypt

1 1 SPECYFIKACJE TECHNICZNE WYKONANIA I ODBIORU ROBÓT Sierpień 2008

2 2 1 Specyfikacja Techniczna ST-01 - WYMAGANIA OGÓLNE Wstęp Przedmiot ST Zakres stosowania ST Określenia podstawowe Ogólne wymagania dotyczące robót Materiały Źródła uzyskania materiałów Materiały nie odpowiadające wymaganiom Wariantowe stosowanie materiałów Przechowywanie i składowanie materiałów Sprzęt Transport Wykonanie robót Kontrola jakości robót Program zapewnienia jakości Zasady kontroli jakości robót Badania i pomiary Certyfikaty i deklaracje Dokumenty budowy Obmiar robót Ogólne zasady obmiaru robót Zasady określania ilości robót i materiałów Czas przeprowadzenia obmiaru Odbiór robót Rodzaje odbiorów robót Odbiór robót zanikających i ulegających zakryciu Odbiór częściowy Odbiór ostateczny robót Odbiór pogwarancyjny Podstawa płatności Ustalenia ogólne Warunki umowy i wymagania ogólne D-M Przepisy związane SZCZEGÓŁOWA SPECYFIKACJA TECHNICZNA SST-02 MONTAś OKIEN Z TWORZYW SZTUCZNYCH ORAZ DRZWI ALUMINIOWYCH WSTĘP Przedmiot Szczegółowej Specyfikacji Technicznych ST Zakres stosowania Szczegółowej Specyfikacji Technicznych Zakres Robót objętych Specyfikacją Techniczną Określenia podstawowe Ogólne wymagania dotyczące Robót MATERIAŁY Ogólne wymagania dotyczące materiałów Wymagania dotyczące stolarki otworowej z PVC Wymagania dotyczące stolarki otworowej z profili aluminiowych Zastosowane materiały Okna- zestawienie Drzwi aluminiowe - zestawienie Okna z PVC wymagania Parapety Drzwi aluminiowe wymagania SPRZĘT Ogólne wymagania dotyczące sprzętu Sprzęt do osadzenia okien TRANSPORT Ogólne wymagania dotyczące transportu Transport i rozładunek Składowanie WYKONANIE ROBÓT Ogólne zasady wykonania robót Warunki przystąpienia do robót... 17

3 Instalacja i montaŝ okien Zabezpieczenie elementów w trakcie prowadzenia innych robót budowlanych Sposoby mocowania stolarki otworowej Mocowanie ościeŝnic okien z PVC Mocowanie drzwi aluminiowych UłoŜenie nadproŝy KONTROLA JAKOŚCI ROBÓT Ogólne zasady kontroli jakości robót Badania w czasie wykonywania robót Kontrola jakości wykonania osadzenia stolarki otworowej z PVC Kontrola jakości wykonania osadzenia drzwi aluminiowych Kontrola jakości wykonania ułoŝenia nadproŝy prefabrykowanych OBMIAR ROBÓT Ogólne zasady obmiaru robót Jednostka obmiarowa ODBIÓR ROBÓT Ogólne zasady odbioru robót Odbiór wykonania osadzenia stolarki otworowe PODSTAWA PŁATNOŚCI PRZEPISY ZWIĄZANE SZCZEGÓŁOWA SPECYFIKACJA TECHNICZNA SST-03 ROBOTY PRZYGOTOWAWCZE, ROZBIÓRKOWE I DEMONTAśOWE WSTĘP Przedmiot SST Zakres stosowania SST Zakres robót objętych specyfikacją Określenia podstawowe Ogólne wymagania dotyczące robót MATERIAŁY SPRZĘT I NARZĘDZIA TRANSPORT Transport płytek zawierających azbest WYKONANIE ROBÓT Roboty przygotowawcze Roboty demontaŝowe Roboty rozbiórkowe Roboty rozbiórkowe pokrycie dachu z płytek zawierających azbest KONTROLA JAKOŚCI ROBÓT Kontrola jakości wykonanych robót rozbiórka azbestu OBMIAR ROBÓT ODBIÓR ROBÓT PODSTAWA PŁATNOŚCI WARUNKI DODATKOWE Przepisy związane SZCZEGÓŁOWA SPECYFIKACJA TECHNICZNA SST-04 MALOWANIE POWIERZCHNI ŚCIAN WSTĘP Przedmiot SST Zakres stosowania SST Zakres robót objętych ST Określenia podstawowe Ogólne wymagania dotyczące robót Dokumentacja robót malarskich MATERIAŁY Ogólne wymagania dotyczące materiałów podano w ST Wymagania ogólne" Rodzaje materiałów SPRZĘT I NARZĘDZIA Ogólne wymagania dotyczące sprzętu podano w ST-01 Wymagania ogólne" Sprzęt i narzędzia do wykonywania robót malarskich TRANSPORT Ogólne wymagania dotyczące transportu podano w ST-01 Wymagania ogólne" Transport i składowanie materiałów WYKONANIE ROBÓT Ogólne zasady wykonania robót podano w ST Wymagania ogólne"... 28

4 Warunki przystąpienia do robót malarskich Wymagania dotyczące podłoŝy pod malowanie Warunki prowadzenia robót malarskich Wymagania dotyczące powłok malarskich KONTROLA JAKOŚCI ROBÓT Ogólne zasady kontroli jakości robót podano w ST-01 Wymagania ogólne" Badania przed przystąpieniem do robót malarskich Badania materiałów Badania w czasie robót Badania w czasie odbioru robót OBMIAR ROBÓT Ogólne zasady obmiaru podano w ST Wymagania ogólne" Szczegółowe zasady obmiaru robót malarskich ODBIÓR ROBÓT Ogólne zasady odbioru robót podano w ST-01 Wymagania ogólne" Odbiór robót zanikających i ulegających zakryciu Odbiór ostateczny (końcowy) Odbiór po upływie okresu rękojmi i gwarancji PODSTAWA PŁATNOŚCI Ogólne ustalenia dotyczące podstawy płatności podano w ST-01 Wymagania ogólne" Zasady rozliczenia i płatności PRZEPISY ZWIĄZANE Normy Inne dokumenty i instrukcje SZCZEGÓŁOWA SPECYFIKACJA TECHNICZNA SST-05 CYKLINOWANIE PARKIETU Wstęp Przedmiot specyfikacji technicznej Zakres stosowania specyfikacji technicznej Zakres robót objętych specyfikacją techniczną Określenia podstawowe Wymagania dotyczące prowadzenia robót Materiały Sprzęt Wymagania ogólne Sprzęt do wykonywania robót Transport Wymagania ogólne Transport sprzętu Wykonanie robót Zasady ogólne wykonania robót Szczegółowe zasady szlifowania podłogi drewnianej Szczegółowe zasady wykonywania robót KONTROLA JAKOŚCI ROBÓT Ogólne zasady kontroli jakości Zakres kontroli Obmiar robót Jednostki obmiarowe Odbiór robót Warunki odbioru Dokumenty odbioru PODSTAWA PŁATNOŚCI Ogólne ustalenia dotyczące płatności robót Cena jednostki obmiarowej PRZEPISY ZWIĄZANE SZCZEGÓŁOWA SPECYFIKACJA TECHNICZNA SST-06 POSADZKI Z TWORZYW SZTUCZNYCH WSTĘP Przedmiot specyfikacji technicznej Zakres stosowania specyfikacji technicznej Zakres robót objętych specyfikacją techniczną Określenia podstawowe Wymagania dotyczące prowadzenia robót Materiały... 40

5 Ogólne wymagania dotyczące materiałów Wymagania dotyczące wykładzin z tworzyw sztucznych Sprzęt Transport Wykonanie robót Ogólne zasady wykonania robót Szczegółowe wymagania dotyczące wykonania posadzek z PVC Kontrola jakości robót Badania dla odbioru końcowego Obmiar robót Jednostki obmiarowe Odbiór robót Warunki odbioru Dokumenty odbioru PODSTAWA PŁATNOŚCI Ogólne ustalenia dotyczące płatności robót Cena jednostki obmiarowej Przepisy związane SZCZEGÓŁOWA SPECYFIKACJA TECHNICZNA SST-07 POKRYCIE DACHU BLACHA TRAPEZOWĄ POWLEKANĄ WSTĘP Przedmiot ST Zakres stosowania ST Zakres robót objętych ST Określenia podstawowe Ogólne wymagania dotyczące robót MATERIAŁY Ogólne wymagania dotyczące materiałów, ich pozyskiwania i składowania podano w ST- 01 Wymagania ogólne" Rodzaje materiałów SPRZĘT Ogólne wymagania dotyczące sprzętu podano w ST-01 Wymagania ogólne Sprzęt do wykonywania robót TRANSPORT Ogólne wymagania dotyczące transportu podano w ST-01 Wymagania ogólne" Transport materiałów: WYKONANIE ROBÓT Wymagania ogólne dla podkładów Pokrycia z blachy Obróbki blacharskie Urządzenia do odprowadzania wód opadowych Wymiana elementów deskowania i więźby dachowej KONTROLA JAKOŚCI ROBÓT Kontrola wykonania pokryć Kontrola wymiany elementów więźby OBMIAR ROBÓT ODBIÓR ROBÓT Podstawa do odbioru Ogólne wymagania odbioru robót pokrywczych Odbiór pokrycia z blachy Odbiór obróbek blacharskich, rynien i rur spustowych powinien obejmować: Odbiór wymiany elementów więźby Zakończenie odbioru PODSTAWA PŁATNOŚCI Pokrycie dachu blachą Obróbki blacharskie Rynny i rury spustowe PRZEPISY ZWIĄZANE Normy... 49

6 6 1 Specyfikacja Techniczna ST-01 - WYMAGANIA OGÓLNE 1.1 Wstęp Przedmiot ST Przedmiotem niniejszej specyfikacji technicznej (ST) są wymagania dotyczące wykonania i odbioru robót dla zadania Remont świetlicy wiejskiej w Lubotyniu Zakres stosowania ST Niniejszą specyfikację naleŝy wykorzystać przy wykonywaniu remontu świetlicy wiejskiej w Lubotyniu Określenia podstawowe UŜyte w ST wymienione poniŝej określenia naleŝy rozumieć w kaŝdym przypadku następująco: Materiały - wszelkie tworzywa niezbędne do wykonania robót, zgodne z dokumentacją projektową i specyfikacjami technicznymi, zaakceptowane przez InŜyniera/ Kierownika projektu. Projektant - uprawniona osoba prawna lub fizyczna będąca autorem dokumentacji projektowej. Przedsięwzięcie budowlane - kompleksowa realizacja nowego połączenia drogowego lub całkowita modernizacja/przebudowa (zmiana parametrów geometrycznych trasy w planie i przekroju podłuŝnym) istniejącego połączenia. Teren budowy - teren udostępniony przez Zamawiającego dla wykonania na nim robót oraz inne miejsca wymienione w kontrakcie jako tworzące część terenu budowy. Zadanie budowlane - część przedsięwzięcia budowlanego, stanowiąca odrębną całość konstrukcyjną lub technologiczną, zdolną do samodzielnego pełnienia funkcji techniczno-uŝytkowych. Zadanie moŝe polegać na wykonywaniu robót związanych z budową, modernizacją/ przebudową, utrzymaniem oraz ochroną budowli drogowej lub jej elementu Ogólne wymagania dotyczące robót Wykonawca jest odpowiedzialny za jakość wykonanych robót, bezpieczeństwo wszelkich czynności na terenie budowy, metody uŝyte przy budowie oraz za ich zgodność z dokumentacją, ST i poleceniami Zamawiającego Przekazanie terenu budowy Zamawiający w terminie określonym w dokumentach kontraktowych przekaŝe Wykonawcy teren budowy wraz z specyfikacją wykonania i odbioru robót Dokumentacja projektowa Ze względu na rodzaj inwestycji nie jest wymagane tworzenie dokumentacji projektowej. Niezbędne informacje dotyczące remontu będą zawarte w przedmiarze wykonanym na potrzeby kosztorysu inwestorskiego, szczegółowych specyfikacjach technicznych oraz rysunku dołączonego do dokumentacji kontraktowej Zgodność robót z dokumentacją i ST ST i wszystkie dodatkowe dokumenty przekazane Wykonawcy przez Zamawiającego stanowią część umowy, a wymagania określone w choćby jednym z nich są obowiązujące dla Wykonawcy tak jakby zawarte były w całej dokumentacji. Wykonawca nie moŝe wykorzystywać błędów lub opuszczeń w dokumentach kontraktowych, a o ich wykryciu winien natychmiast powiadomić Zamawiającego, który podejmie decyzję o wprowadzeniu odpowiednich zmian i poprawek. W przypadku rozbieŝności, wymiary podane na piśmie są waŝniejsze od wymiarów określonych na podstawie odczytu ze skali rysunku. Dane określone w dokumentacji i w ST będą uwaŝane za wartości docelowe, od których dopuszczalne są odchylenia w ramach określonego przedziału tolerancji. Cechy materiałów i elementów budowli muszą wykazywać zgodność z określonymi wymaganiami, a rozrzuty tych cech nie mogą przekraczać dopuszczalnego przedziału tolerancji. W przypadku, gdy materiały lub roboty nie będą w pełni zgodne z dokumentacją lub ST i wpłynie to na niezadowalającą jakość elementu budowli, to takie materiały zostaną zastąpione innymi, a elementy budowli rozebrane i wykonane ponownie na koszt Wykonawcy Ochrona środowiska w czasie wykonywania robót Wykonawca ma obowiązek znać i stosować w czasie prowadzenia robót wszelkie przepisy dotyczące ochrony środowiska naturalnego. W okresie trwania budowy i wykańczania robót Wykonawca będzie: utrzymywać teren budowy oraz podejmować wszelkie uzasadnione kroki mające na celu stosowanie się do przepisów i norm dotyczących ochrony środowiska na terenie i wokół terenu budowy oraz będzie unikać uszkodzeń lub uciąŝliwości dla osób lub dóbr

7 7 publicznych i innych, a wynikających z nadmiernego hałasu, wibracji, zanieczyszczenia lub innych przyczyn powstałych w następstwie jego sposobu działania Ochrona przeciwpoŝarowa Wykonawca będzie przestrzegać przepisy ochrony przeciwpoŝarowej. Materiały łatwopalne będą składowane w sposób zgodny z odpowiednimi przepisami i zabezpieczone przed dostępem osób trzecich. Wykonawca będzie odpowiedzialny za wszelkie straty spowodowane poŝarem wywołanym jako rezultat realizacji robót albo przez personel Wykonawcy Materiały szkodliwe dla otoczenia Materiały, które w sposób trwały są szkodliwe dla otoczenia, nie będą dopuszczone do uŝycia. Nie dopuszcza się uŝycia materiałów wywołujących szkodliwe promieniowanie o stęŝeniu większym od dopuszczalnego, określonego odpowiednimi przepisami. Wszelkie materiały odpadowe uŝyte do robót będą miały aprobatę techniczną wydaną przez uprawnioną jednostkę. JeŜeli Wykonawca uŝył materiałów szkodliwych dla otoczenia zgodnie ze specyfikacjami, a ich uŝycie spowodowało jakiekolwiek zagroŝenie środowiska, to konsekwencje tego poniesie Zamawiający Ochrona własności publicznej i prywatnej JeŜeli teren budowy przylega do terenów z zabudową mieszkaniową, Wykonawca będzie realizować roboty w sposób powodujący minimalne niedogodności dla mieszkańców. Wykonawca odpowiada za wszelkie uszkodzenia zabudowy mieszkaniowej w sąsiedztwie budowy, spowodowane jego działalnością. Prace budowlane które nie będą miały negatywnego wpływu na pracę osób zatrudnionych lub mieszkających w budynku mogą być prowadzone bez przeszkód. Jednak prace które będą powodowały nadmierny hałas, wibracje i zapylenie naleŝy prowadzić w sposób minimalnie uciąŝliwy Ograniczenie obciąŝeń osi pojazdów Wykonawca będzie stosować się do ustawowych ograniczeń nacisków osi na drogach publicznych przy transporcie materiałów i wyposaŝenia na i z terenu robót Bezpieczeństwo i higiena pracy Podczas realizacji robót Wykonawca będzie przestrzegać przepisów dotyczących bezpieczeństwa i higieny pracy. W szczególności Wykonawca ma obowiązek zadbać, aby personel nie wykonywał pracy w warunkach niebezpiecznych, szkodliwych dla zdrowia oraz nie spełniających odpowiednich wymagań sanitarnych. Wykonawca zapewni i będzie utrzymywał wszelkie urządzenia zabezpieczające, socjalne oraz sprzęt i odpowiednią odzieŝ dla ochrony Ŝycia i zdrowia osób zatrudnionych na budowie oraz dla zapewnienia bezpieczeństwa publicznego. Uznaje się, Ŝe wszelkie koszty związane z wypełnieniem wymagań określonych powyŝej nie podlegają odrębnej zapłacie i są uwzględnione w cenie kontraktowej Ochrona i utrzymanie robót Wykonawca będzie odpowiadał za ochronę robót i za wszelkie materiały i urządzenia uŝywane do robót od daty rozpoczęcia do daty wydania potwierdzenia zakończenia robót przez Zamawiający. Wykonawca będzie utrzymywać roboty do czasu odbioru ostatecznego Stosowanie się do prawa i innych przepisów Wykonawca zobowiązany jest znać wszystkie zarządzenia wydane przez władze centralne i miejscowe oraz inne przepisy, regulaminy i wytyczne, które są w jakikolwiek sposób związane z wykonywanymi robotami i będzie w pełni odpowiedzialny za przestrzeganie tych postanowień podczas prowadzenia robót. Wykonawca będzie przestrzegać praw patentowych i będzie w pełni odpowiedzialny za wypełnienie wszelkich wymagań prawnych odnośnie znaków firmowych, nazw lub innych chronionych praw w odniesieniu do sprzętu, materiałów lub urządzeń uŝytych lub związanych z wykonywaniem robót i w sposób ciągły będzie informować Zamawiający o swoich działaniach, przedstawiając kopie zezwoleń i inne odnośne dokumenty. Wszelkie straty, koszty postępowania, obciąŝenia i wydatki wynikłe z lub związane z naruszeniem jakichkolwiek praw patentowych pokryje Wykonawca, z wyjątkiem przypadków, kiedy takie naruszenie wyniknie z wykonania projektu lub specyfikacji dostarczonej przez Zamawiający RównowaŜność norm i zbiorów przepisów prawnych Gdziekolwiek w dokumentach kontraktowych powołane są konkretne normy i przepisy, które spełniać mają materiały, sprzęt i inne towary oraz wykonane i zbadane roboty, będą obowiązywać postanowienia najnowszego wydania lub poprawionego wydania powołanych norm i przepisów o ile w warunkach kontraktu nie postanowiono inaczej. W przypadku gdy powołane normy i przepisy są państwowe lub odnoszą się do konkretnego kraju lub regionu,

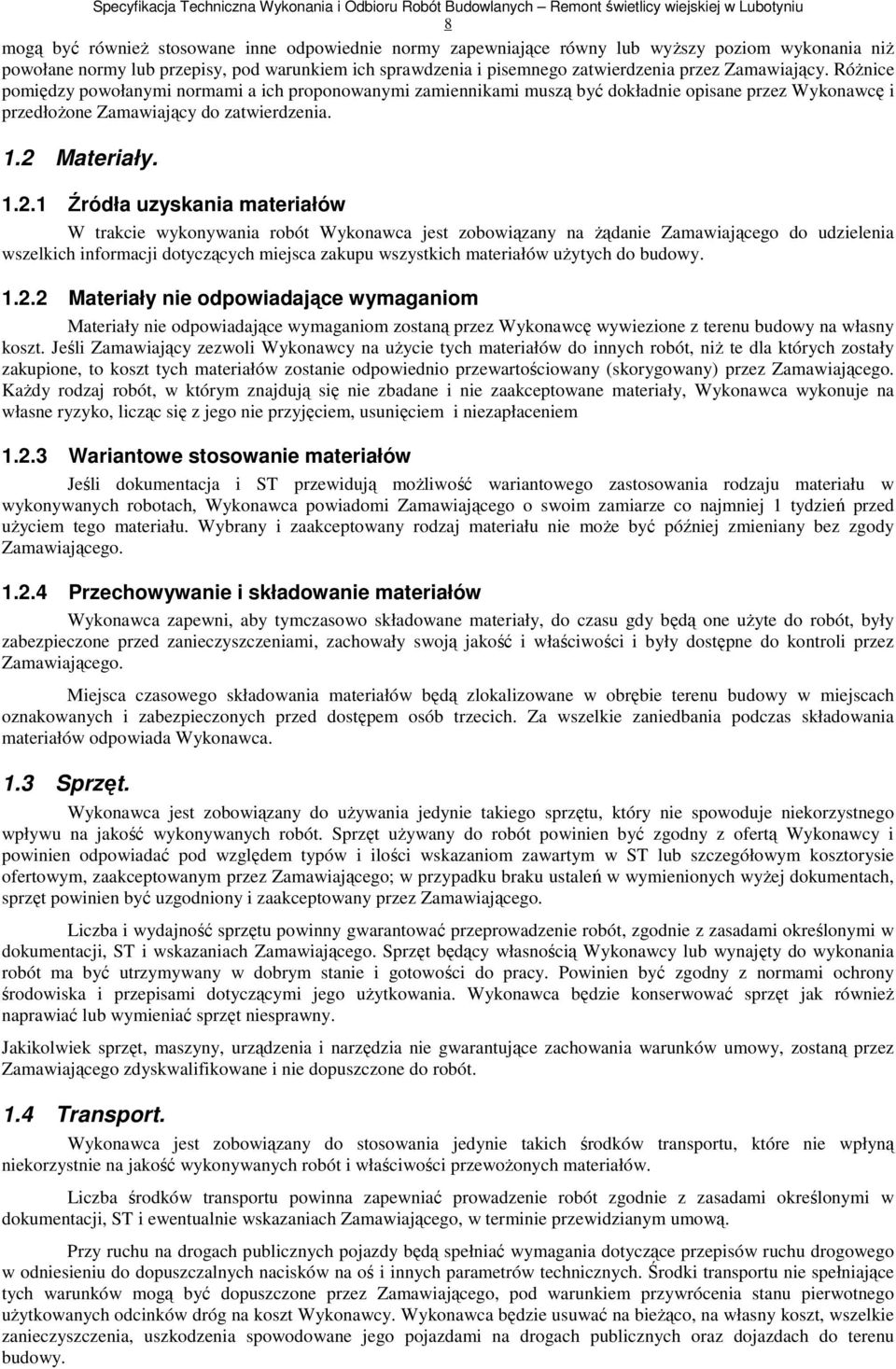

8 8 mogą być równieŝ stosowane inne odpowiednie normy zapewniające równy lub wyŝszy poziom wykonania niŝ powołane normy lub przepisy, pod warunkiem ich sprawdzenia i pisemnego zatwierdzenia przez Zamawiający. RóŜnice pomiędzy powołanymi normami a ich proponowanymi zamiennikami muszą być dokładnie opisane przez Wykonawcę i przedłoŝone Zamawiający do zatwierdzenia. 1.2 Materiały Źródła uzyskania materiałów W trakcie wykonywania robót Wykonawca jest zobowiązany na Ŝądanie Zamawiającego do udzielenia wszelkich informacji dotyczących miejsca zakupu wszystkich materiałów uŝytych do budowy Materiały nie odpowiadające wymaganiom Materiały nie odpowiadające wymaganiom zostaną przez Wykonawcę wywiezione z terenu budowy na własny koszt. Jeśli Zamawiający zezwoli Wykonawcy na uŝycie tych materiałów do innych robót, niŝ te dla których zostały zakupione, to koszt tych materiałów zostanie odpowiednio przewartościowany (skorygowany) przez Zamawiającego. KaŜdy rodzaj robót, w którym znajdują się nie zbadane i nie zaakceptowane materiały, Wykonawca wykonuje na własne ryzyko, licząc się z jego nie przyjęciem, usunięciem i niezapłaceniem Wariantowe stosowanie materiałów Jeśli dokumentacja i ST przewidują moŝliwość wariantowego zastosowania rodzaju materiału w wykonywanych robotach, Wykonawca powiadomi Zamawiającego o swoim zamiarze co najmniej 1 tydzień przed uŝyciem tego materiału. Wybrany i zaakceptowany rodzaj materiału nie moŝe być później zmieniany bez zgody Zamawiającego Przechowywanie i składowanie materiałów Wykonawca zapewni, aby tymczasowo składowane materiały, do czasu gdy będą one uŝyte do robót, były zabezpieczone przed zanieczyszczeniami, zachowały swoją jakość i właściwości i były dostępne do kontroli przez Zamawiającego. Miejsca czasowego składowania materiałów będą zlokalizowane w obrębie terenu budowy w miejscach oznakowanych i zabezpieczonych przed dostępem osób trzecich. Za wszelkie zaniedbania podczas składowania materiałów odpowiada Wykonawca. 1.3 Sprzęt. Wykonawca jest zobowiązany do uŝywania jedynie takiego sprzętu, który nie spowoduje niekorzystnego wpływu na jakość wykonywanych robót. Sprzęt uŝywany do robót powinien być zgodny z ofertą Wykonawcy i powinien odpowiadać pod względem typów i ilości wskazaniom zawartym w ST lub szczegółowym kosztorysie ofertowym, zaakceptowanym przez Zamawiającego; w przypadku braku ustaleń w wymienionych wyŝej dokumentach, sprzęt powinien być uzgodniony i zaakceptowany przez Zamawiającego. Liczba i wydajność sprzętu powinny gwarantować przeprowadzenie robót, zgodnie z zasadami określonymi w dokumentacji, ST i wskazaniach Zamawiającego. Sprzęt będący własnością Wykonawcy lub wynajęty do wykonania robót ma być utrzymywany w dobrym stanie i gotowości do pracy. Powinien być zgodny z normami ochrony środowiska i przepisami dotyczącymi jego uŝytkowania. Wykonawca będzie konserwować sprzęt jak równieŝ naprawiać lub wymieniać sprzęt niesprawny. Jakikolwiek sprzęt, maszyny, urządzenia i narzędzia nie gwarantujące zachowania warunków umowy, zostaną przez Zamawiającego zdyskwalifikowane i nie dopuszczone do robót. 1.4 Transport. Wykonawca jest zobowiązany do stosowania jedynie takich środków transportu, które nie wpłyną niekorzystnie na jakość wykonywanych robót i właściwości przewoŝonych materiałów. Liczba środków transportu powinna zapewniać prowadzenie robót zgodnie z zasadami określonymi w dokumentacji, ST i ewentualnie wskazaniach Zamawiającego, w terminie przewidzianym umową. Przy ruchu na drogach publicznych pojazdy będą spełniać wymagania dotyczące przepisów ruchu drogowego w odniesieniu do dopuszczalnych nacisków na oś i innych parametrów technicznych. Środki transportu nie spełniające tych warunków mogą być dopuszczone przez Zamawiającego, pod warunkiem przywrócenia stanu pierwotnego uŝytkowanych odcinków dróg na koszt Wykonawcy. Wykonawca będzie usuwać na bieŝąco, na własny koszt, wszelkie zanieczyszczenia, uszkodzenia spowodowane jego pojazdami na drogach publicznych oraz dojazdach do terenu budowy.

9 9 1.5 Wykonanie robót. Wykonawca jest odpowiedzialny za prowadzenie robót zgodnie z warunkami umowy oraz za jakość zastosowanych materiałów i wykonywanych robót, za ich zgodność z dokumentacją, ST oraz zaleceniami Zamawiającego. Wykonawca jest odpowiedzialny za stosowane metody wykonywania robót. Błędy popełnione przez Wykonawcę w wytyczeniu i wyznaczaniu robót zostaną, usunięte przez Wykonawcę na własny koszt, z wyjątkiem, kiedy dany błąd okaŝe się skutkiem błędu zawartego w danych dostarczonych Wykonawcy na piśmie przez Zamawiającego. Polecenia Zamawiającego powinny być wykonywane przez Wykonawcę w czasie określonym przez Zamawiającego, pod groźbą zatrzymania robót. Skutki finansowe z tego tytułu poniesie Wykonawca. 1.6 Kontrola jakości robót Program zapewnienia jakości Dla w/w inwestycji nie ma potrzeby wykonywania programu zapewnienia jakości. Wykonawca jest zobowiązany zachować wszelkie normy i standardy aby zapewnić jak najlepszą jakość wykonanych robót Zasady kontroli jakości robót Celem kontroli robót będzie takie sterowanie ich przygotowaniem i wykonaniem, aby osiągnąć załoŝoną jakość robót. Wykonawca jest odpowiedzialny za pełną kontrolę robót i jakości materiałów Badania i pomiary Wszystkie badania i pomiary będą przeprowadzone zgodnie z wymaganiami norm. W przypadku, gdy normy nie obejmują jakiegokolwiek badania, stosować moŝna wytyczne krajowe albo inne procedury Certyfikaty i deklaracje Zamawiający moŝe dopuścić do uŝycia tylko te materiały, które posiadają: 1. certyfikat na znak bezpieczeństwa wykazujący, Ŝe zapewniono zgodność z kryteriami technicznymi określonymi na podstawie Polskich Norm, aprobat technicznych oraz właściwych przepisów i dokumentów technicznych, 2. deklarację zgodności lub certyfikat zgodności z: Polską Normą lub aprobatą techniczną, w przypadku wyrobów, dla których nie ustanowiono Polskiej Normy, jeŝeli nie są objęte certyfikacją określoną w pkt. 1 i które spełniają wymogi ST. Jakiekolwiek materiały, które nie spełniają tych wymagań będą odrzucone i jeśli zostały uŝyte Wykonawca wymieni je na własny koszt. Wykonawca ma obowiązek dostarczenia Zamawiającemu kopie w/w dokumentów nie później niŝ do chwili zakończenia robót Dokumenty budowy (1) Pozostałe dokumenty budowy Do dokumentów budowy zalicza następujące dokumenty: a) protokoły przekazania terenu budowy, b) protokoły odbioru robót, c) protokoły z narad i ustaleń (jeśli będą miały miejsce), 1.7 Obmiar robót Ogólne zasady obmiaru robót Zamawiający w razie konieczności moŝe dokonać obmiaru wykonanych robót. Obmiar robót będzie określać faktyczny zakres wykonywanych robót zgodnie z dokumentacją i ST, w jednostkach ustalonych w kosztorysie. Obmiaru robót dokonuje Wykonawca w obecności Zamawiającego po pisemnym powiadomieniu. Jakikolwiek błąd lub przeoczenie (opuszczenie) w ilościach podanych w ślepym kosztorysie nie zwalnia Wykonawcy od obowiązku ukończenia wszystkich robót Zasady określania ilości robót i materiałów Długości będą mierzone w cm z dokładnością do 1 cm. Pola powierzchni będą liczone jako iloczyn szerokości i długości pola z dokładnością do dwóch miejsc po przecinku.

10 Czas przeprowadzenia obmiaru Obmiary będą przeprowadzone przed częściowym lub ostatecznym odbiorem robót, a takŝe w przypadku występowania dłuŝszej przerwy w robotach. Obmiar robót podlegających zakryciu przeprowadza się przed ich zakryciem. Roboty pomiarowe do obmiaru oraz nieodzowne obliczenia będą wykonane w sposób zrozumiały i jednoznaczny. 1.8 Odbiór robót Rodzaje odbiorów robót W zaleŝności od ustaleń, roboty podlegają następującym etapom odbioru: a) odbiorowi robót zanikających i ulegających zakryciu, b) odbiorowi częściowemu, c) odbiorowi ostatecznemu, d) odbiorowi pogwarancyjnemu Odbiór robót zanikających i ulegających zakryciu Odbiór robót zanikających i ulegających zakryciu polega na finalnej ocenie ilości i jakości wykonywanych robót, które w dalszym procesie realizacji ulegną zakryciu. Odbiór robót zanikających i ulegających zakryciu będzie dokonany w czasie umoŝliwiającym wykonanie ewentualnych korekt i poprawek bez hamowania ogólnego postępu robót. Jakość i ilość robót ulegających zakryciu ocenia Zamawiający Odbiór częściowy Odbiór częściowy polega na ocenie ilości i jakości wykonanych części robót. Odbioru częściowego robót dokonuje się wg zasad jak przy odbiorze ostatecznym robót. Odbioru robót dokonuje Zamawiający Odbiór ostateczny robót Zasady odbioru ostatecznego robót Odbiór ostateczny polega na finalnej ocenie rzeczywistego wykonania robót w odniesieniu do ich ilości, jakości i wartości. Całkowite zakończenie robót oraz gotowość do odbioru ostatecznego będzie stwierdzona przez Wykonawcę z bezzwłocznym powiadomieniem na piśmie o tym fakcie Zamawiającego. Odbiór ostateczny robót nastąpi w terminie ustalonym w dokumentach umowy. Odbioru ostatecznego robót dokona komisja wyznaczona przez Zamawiającego. Komisja odbierająca roboty dokona ich oceny jakościowej na podstawie dokumentów, pomiarów, ocenie wizualnej oraz zgodności wykonania robót z dokumentacją i ST. W toku odbioru ostatecznego robót komisja zapozna się z realizacją ustaleń przyjętych w trakcie odbiorów robót zanikających i ulegających zakryciu, zwłaszcza w zakresie wykonania robót uzupełniających i robót poprawkowych. W przypadkach niewykonania wyznaczonych robót poprawkowych lub robót uzupełniających w warstwie ścieralnej lub robotach wykończeniowych, komisja przerwie swoje czynności i ustali nowy termin odbioru ostatecznego. W przypadku stwierdzenia przez komisję, Ŝe jakość wykonywanych robót w poszczególnych asortymentach nieznacznie odbiega od wymagań z uwzględnieniem tolerancji i nie ma większego wpływu na cechy eksploatacyjne obiektu i bezpieczeństwo ruchu, komisja dokona potrąceń, oceniając pomniejszoną wartość wykonywanych robót w stosunku do wymagań przyjętych w dokumentach umowy Dokumenty do odbioru ostatecznego Podstawowym dokumentem do dokonania odbioru ostatecznego robót jest protokół odbioru końcowego robót sporządzony wg wzoru ustalonego przez Zamawiającego. Termin wykonania robót poprawkowych i robót uzupełniających wyznaczy komisja Odbiór pogwarancyjny Odbiór pogwarancyjny polega na ocenie wykonanych robót związanych z usunięciem wad stwierdzonych przy odbiorze ostatecznym i zaistniałych w okresie gwarancyjnym. Odbiór pogwarancyjny będzie dokonany na podstawie oceny wizualnej obiektu z uwzględnieniem zasad opisanych w punkcie Odbiór ostateczny robót.

11 Podstawa płatności Ustalenia ogólne Zgodnie z warunkami umowy Warunki umowy i wymagania ogólne D-M Koszt dostosowania się do wymagań warunków umowy i wymagań ogólnych zawartych w D-M obejmuje wszystkie warunki określone w ww. dokumentach, a nie tylko wyszczególnione w kosztorysie Przepisy związane. a) Ustawa z dnia 7 lipca 1994 r. - Prawo budowlane (Dz. U. Nr 89, poz. 414 z późniejszymi zmianami). b) Zarządzenie Ministra Infrastruktury z dnia 19 listopada 2001 r. w sprawie dziennika budowy, montaŝu i rozbiórki oraz tablicy informacyjnej (Dz. U. Nr 138, poz. 1555). c) Ustawa z dnia 21 marca 1985 r. o drogach publicznych (Dz. U. Nr 14, poz. 60 z późniejszymi zmianami).

12 12 SST-02 SZCZEGÓŁOWA SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT BUDOWLANYCH MONTAś OKIEN Z TWORZYW SZTUCZNYCH (PVC) KOD CPV MONTAś DRZWI ALUMINIOWYCH INSTALOWANIE DRZWI METALOWYCH KOD CPV Sierpień 2008

13 13 2 SZCZEGÓŁOWA SPECYFIKACJA TECHNICZNA SST-02 MONTAś OKIEN Z TWORZYW SZTUCZNYCH ORAZ DRZWI ALUMINIOWYCH 2.1 WSTĘP Przedmiot Szczegółowej Specyfikacji Technicznych ST-02 Przedmiotem niniejszej specyfikacji technicznej (SST) są wymagania dotyczące wykonania i odbioru robót budowlanych dla zadania Remont świetlicy wiejskiej w Lubotyniu Zakres stosowania Szczegółowej Specyfikacji Technicznych Postanowienia zawarte w niniejszej SST są dla Wykonawcy obowiązujące na równi z pozostałymi dokumentami przetargowymi Zakres Robót objętych Specyfikacją Techniczną. Zakres robót objętych niniejszą specyfikacją dla montaŝu stolarki okiennej: rozbiórka zewnętrznych i wewnętrznych parapetów, zdjęcie skrzydeł okiennych, demontaŝ ościeŝnic, przygotowanie otworu do montaŝu nowego okna, sprawdzenie wymiarów otworu, załoŝenie na ościeŝnicę systemowych kotew przewidzianych przez producenta okna, obsadzenie samej ościeŝnicy lub ościeŝnicy ze skrzydłami w otworze, dokonanie dokładnego ustawienia w poziomie i pionie, osadzenie kołków mocujących kotwy, uszczelnienie osadzenia ościeŝnicy pianką poliuretanową montaŝową oraz silikonem, wykonanie spadków pod parapety zewnętrzny i wewnętrzne z zaprawy cementowej, wykonanie tynków uzupełniające kat. III z zaprawy cem-wap na ościeŝach i ścianie, szpachlowanie naprawionych miejsc na gładko, wykonanie montaŝu parapetów wykonanie robót wykończeniowych, wywiezienie i utylizacja materiałów z rozbiórki. Zakres robót objętych niniejszą specyfikacją dla montaŝu drzwi aluminiowych i ułoŝenie nadproŝy z belek typu L: zdjęcie skrzydeł starych drzwi drewnianych, demontaŝ ościeŝnic oraz wszystkich elementów drewnianych wykończeniowych, wykucie przesklepienia o wymiarach potrzebnych do ułoŝenia belek typu L o długości 150 cm, przygotowanie oparcia dla belek, ustawienie belek 3 szt o długości 150 cm, wypełnienie wolnych przestrzeni pomiędzy belkami, otynkowanie belek, przygotowanie otworu drzwiowego i sprawdzenie wymiarów, obsadzenie samej ościeŝnicy lub ościeŝnicy ze skrzydłami w otworze, dokładne ustawienie w pionie i poziomie, montaŝ kotew, uszczelnienie obsadzenia pianką poliuretanową montaŝową oraz silikonem, wykonanie tynków uzupełniających kat. III z zaprawy cem-wap na ościeŝach i nadproŝach od spodu, w razie potrzeby szpachlowanie otynkowanych miejsc na gładko, wykonanie robót wykończeniowych, załadunek, wywóz i utylizacja materiałów porozbiórkowych Określenia podstawowe Określenia podstawowe są zgodne z odpowiednimi, obowiązującymi polskimi normami oraz z definicjami podanymi STWiORB ST-01 Wymagania ogólne" Roboty budowlane przy instalowaniu okien. NaleŜy przez to rozumieć wszystkie roboty związane z demontaŝem starych okien drewnianych, z przygotowaniem otworów, montaŝem nowej stolarki PVC, wykończeniem oraz innymi pracami niezbędnymi, związanymi z wymianą okien Roboty budowlane przy układaniu nadproŝy prefabrykowanych typu L NaleŜy przez to rozumieć wszystkie roboty związane z przygotowaniem miejsca, tj. wykuciem istniejącego przesklepienia, wykonaniem miejsca oparcia belek, ułoŝeniem belek, wypełnieniem wolnych przestrzeni,

14 14 otynkowaniem zgodnie z licem ściany. Do tych robót naleŝy równieŝ wskazać niezbędne prace dla zapewnienia bezpieczeństwa podczas wykuwania starego przesklepienia, tj. stemplowanie otworu Roboty budowlane przy instalowaniu drzwi. NaleŜy przez to rozumieć wszystkie roboty związane z demontaŝem starych drzwi drewnianych dwuskrzydłowych, przygotowaniem otworu, zamontowaniem nowych drzwi aluminiowych, wykończeniem oraz innymi pracami niezbędnymi, związanymi z wymiana drzwi dla zachowania prawidłowego montaŝu Ogólne wymagania dotyczące Robót Ogólne wymagania dotyczące robót podano w STWiORB ST-01 Wymagania ogólne". Przy robotach związanych z instalacją okien naleŝy ściśle stosować się do instrukcji producenta tych elementów w zakresie transportu, przechowywania, osadzania i montaŝu. Wykonawca robót jest odpowiedzialny za jakość ich wykonania oraz zachowanie zgodności z udostępnioną dokumentacją, poleceniami inwestora oraz niniejszą specyfikacją techniczną. 2.2 MATERIAŁY Ogólne wymagania dotyczące materiałów Ogólne wymagania dotyczące materiałów, ich pozyskiwania i składowania zamieszczono w STWiORB ST-01 Wymagania ogólne" Wymagania dotyczące stolarki otworowej z PVC. Wymagania dotyczące stolarki otworowej z PVC określają katalogi, normy przedmiotowe i publikacje techniczne oraz wymagania określone przez inwestora. Wymagania dotyczące charakterystyki termicznej stolarki otworowej w przegrodach zewnętrznych określa norma PN-ISO 6946 Ochrona cieplna budynków. Parametry akustyczne okien muszą spełniać warunki między innymi normy PN-87/B Akustyka budowlana. Ochrona przed hałasem pomieszczeń w budynkach. Izolacyjność akustyczna przegród w budynkach oraz izolacyjność akustyczna elementów budowlanych. Wymagania Wymagania dotyczące stolarki otworowej z profili aluminiowych. Wymagania dotyczące stolarki otworowej z aluminium określają katalogi, normy przedmiotowe i techniczne oraz wymagania określone przez inwestora publikacje Zastosowane materiały. - zaprawa cementowa -wapienna, - pianka montaŝowa, - gips budowlany szpachlowy - silikon, - elementy do montaŝu okien, - elementy do montaŝu drzwi, - kotwy, kołki rozporowe, - parapety zewnętrzne aluminiowe o grubości min. 2 mm, brązowe, - parapety wewnętrzne z PVC skrzynkowe, - zaprawa klejowa, - farba emulsyjna, - folia polietylenowa budowlana osłonowa, - tektura falista, - okno z PVC, - drzwi aluminiowe.

15 Okna- zestawienie Oznaczenie okna Wymiar okna [m x m] Ilość O1 1,20 x 2,05 16 O2 1,10 x 1,10 1 Uwagi Powierzchnia Razem [m 2 ] Dwudzielne uchylno-rozwierane 39,36 Dwudzielne uchylno-rozwierane 1,21 RAZEM 40,57 Bez względu na podane wymiary w tabeli wykonawca przed złoŝeniem oferty powinien dokonać dokładnych pomiarów wszystkich okien Drzwi aluminiowe - zestawienie Oznaczenie okna Wymiar okna [m x m] Ilość Uwagi Powierzchnia Razem [m 2 ] D1 2,30 x 1,30 1 Dwuskrzydłowe 2,99 RAZEM 2,99 Bez względu na podane wymiary w tabeli wykonawca przed złoŝeniem oferty powinien dokonać dokładnych pomiarów wszystkich okien Okna z PVC wymagania. Szklenie: podwójne 4/16/4, szkło niskoemisyjne, szyby zespolone typu float grubość szyb min. 4 mm Okno: 1. Konstrukcja: jednoramowa 2. Materiał ościeŝnic i skrzydeł: kształtowniki z nieplastyfikowanego PVC, białe, wielokomorowe /min. 5 komory/ systemowe, ze wzmocnieniem stalowym ocynkowanym w ramie okna i skrzydła, izolacyjność termiczna szklenia nie większa niŝ 1,0 W/(m 2 K), izolacyjność termiczna konstrukcji ramy do 1,5 W/(m 2 K), izolacyjność akustyczna db, szczelność na wody opadowe: szczelne przy róŝnicy ciśnień 260 Pa (120 l/h/m 2 ), obciąŝenie wiatrem - sztywność okien z szybami izolującymi osiągająca, przy ciśnieniu 1000 Pa strzałkę ugięcia < 1/150 długości szyby, uszczelnienie odporne na działanie warunków atmosferycznych montowane w ościeŝnicy i w skrzydle, okucia - systemowe lub związane z systemem otwierane zgodnie z zestawieniem stolarki z moŝliwością rozszczelnienia okna przy zamkniętym skrzydle, parapety / podokienniki / zewnętrzne aluminiowe o grubości min. 2 mm, brązowe, parapety wewnętrzne z PVC komorowe-białe,

16 Parapety Parapety wewnętrzne z PVC Wymiar parapetu Długość w rozwinięciu 30 cm Oznaczenie okna Ilość [m] Razem [mb] O1 1, ,80 O2 1,20 1 1,20 RAZEM + dodatek 2% 22,44* * - dodatek wynika z ze współczynnika 1,02 stosowanego automatycznie przez program kosztorysowy, za pomocą którego został wykonany przedmiar. NaleŜy zamontować parapety wewnętrzne z PVC skrzynkowe, białe wypuszczone poza obrys ściany do wnętrza pomieszczenia na 5 cm (w rozwinięciu ok. 30 cm). Wykończyć jak ościeŝa Parapety zewnętrzne aluminiowe. Parapety zewnętrzne będą wykonane z aluminium o grubości min. 2 mm. Kolor brązowy. Wymiar parapetu Długość w rozwinięciu 30 cm Oznaczenie okna Ilość [m] Razem [mb] O1 1, ,20 O2 1,10 1 1,10 RAZEM + dodatek 2% 20,706* * - dodatek wynika z ze współczynnika 1,02 stosowanego automatycznie przez program kosztorysowy, za pomocą którego został wykonany przedmiar Drzwi aluminiowe wymagania Szklenie: szyba zespolona bezpieczna w dwóch skrzydłach: na ich całą techniczną szerokość i wysokość 2/3 drzwi od góry, szkło musi być bezpieczne, hartowane w razie stłuczenia rozpada się na małe odłamki o tępych krawędziach, minimalna grubość pojedynczej szyby 4 mm, współczynnik U nie większy niŝ 1,1. Budowa: dwa skrzydła niesymetryczne: skrzydło główne przy pełnym otwarciu w kierunku korytarza, w świetle ramy musi pozostać przejście o szerokości min. 90 cm, pozostała szerokość skrzydło dodatkowe, szklenie 2/3 wysokości od góry, profil aluminiowy o wysokiej wytrzymałości, zimny, kolor całych drzwi brązowy, skrzydło główne wyposaŝone w samozamykacz, pochwyt, zamek rolkowy, dwa zamki patentowe, skrzydło dodatkowe zamykane na dwa zamki dolny i górny umiejscowione wewnątrz profilu otwierane w razie potrzeby, 2.3 SPRZĘT Ogólne wymagania dotyczące sprzętu Ogólne wymagania dotyczące sprzętu opisano w STWiORB ST-01 Wymagania ogólne" Sprzęt do osadzenia okien Wykonawca przystępujący do wykonania tych robót powinien wykazać się moŝliwością korzystania z drobnego sprzętu budowlanego oraz elektronarzędzi. 2.4 TRANSPORT Ogólne wymagania dotyczące transportu Ogólne wymagania dotyczące transportu opisano w STWiORB ST-01 Wymagania ogólne". Określa je równieŝ norma PN-B-05000:1996 Okna i drzwi. Pakowanie przechowywanie i transport".

17 Transport i rozładunek Transport powinien odbywać się samochodami zakrytymi z pełnym zabezpieczeniem przed uszkodzeniami. Rozładunek powinien obywać się przy zachowaniu pełnej ostroŝności i ochrony przed uszkodzeniami Składowanie Składowanie powinno odbywać się w pomieszczeniach zamkniętych, suchych, przewiewnych. Zmontowane komplety ram okiennych z oknami ustawia się w połoŝeniu pionowym, oparte o siebie z nachyleniem 5-10%. Warunki transportu i składowania muszą chronić wyroby przed uszkodzeniem uszczelek, okuć, szyb jak równieŝ malarskiego wykończenia. Nie wolno składować okien (nawet przez krótki okres) pod gołym niebem, w miejscach zawilgoconych, bezpośrednio na ziemi i w podobnie niekorzystnych warunkach. 2.5 WYKONANIE ROBÓT Ogólne zasady wykonania robót Ogólne wymagania dotyczące wykonania robót podano w STWiORB ST-01 Wymagania ogólne" Warunki przystąpienia do robót Roboty powinny być przeprowadzone w temperaturze nie niŝszej niŝ + 5 C. Pomieszczenia powinny być suche i przewietrzone Instalacja i montaŝ okien. Wykonawca zobowiązany jest do wykonania robót związanych z instalacją i montaŝem okien zgodnie z instrukcjami i wytycznymi producentów elementów związanych z tematem zadań Zabezpieczenie elementów w trakcie prowadzenia innych robót budowlanych. Najbardziej naraŝone na uszkodzenia i zanieczyszczenia przed zabudowaniem są wyroby stolarki otworowej z PVC. Uszkodzenia mechaniczne ościeŝnic powstają najczęściej wskutek nieostroŝnego transportu materiałów Sposoby mocowania stolarki otworowej Przed rozpoczęciem wbudowywania stolarki otworowej naleŝy dokonać przeglądu przygotowanych wyrobów sprawdzając czy: naroŝa ościeŝnic i skrzydeł są prawidłowo sklejone i wykazują proste kąty, uszczelki są prawidłowo osadzone w ramiakach skrzydeł (np. nie są wyrwane, zanieczyszczone farbą), okapniki są prawidłowo przykręcone, szyby, a szczególnie szyby zespolone nie są uszkodzone, okucia są prawidłowo osadzone, nie wykazują uszkodzeń i dobrze działają. Nie naleŝy zabudowywać okien i drzwi uszkodzonych, zachlapanych wapnem lub zaprawą tynkową. Przed osadzeniem elementów stolarki otworowej konieczne jest sprawdzenie stopnia przygotowania elementów ściennych. OścieŜa i węgarki (jeśli występują) muszą być wykonane dokładnie w pionie, a nadproŝa w poziomie. Węgarki (jeśli występują) muszą mieć równe płaszczyzny, aŝeby moŝna było dokładnie oprzeć na nich okna. W tym celu w budynkach z juŝ istniejącymi węgarkami naleŝy je ewentualnie poprawić Mocowanie ościeŝnic okien z PVC Producent okien dostarcza szczegółową instrukcję wbudowywania tych wyrobów, zawierającą między innymi zasady łączenia okien w zestawy. Okna z PVC będą wbudowywane w ścianach zewnętrznych murowanych. Przy wbudowywaniu stolarki PVC naleŝy zachować odpowiednie luzy na rozszerzenia okien pod wpływem temperatury. RóŜnica pomiędzy otworem ościeŝy (muru) a wymiarem zewnętrznym ościeŝnicy winna wynosić min 30mm na wysokości progu i 20 mm na szerokości jeŝeli ościeŝe zostało prawidłowo przygotowane - wyprowadzone poziomy i piony. Do wbudowania okien PVC naleŝy zastosować min. następujące materiały: kotwy stalowe długie według zaleceń producenta i rodzaju ściany, silikon budowlany mrozoodporny, pianka poliuretanowa. Stosowane do montaŝu i uszczelniania materiały powinny mieć atest Państwowego Zakładu Higieny Mocowanie drzwi aluminiowych. Producent drzwi dostarcza szczegółową instrukcję montaŝu tych wyrobów i naleŝy jej bezwzględnie przestrzegać. Drzwi powinny być tak zamontowane aby nie było w nich progu. Jeśli technologicznie drzwi posiadają próg musi być

18 18 zagłębiony w podłogę UłoŜenie nadproŝy. NadproŜa naleŝy bezwzględnie montować zgodnie ze sztuką budowlaną, w szczególności przestrzegając długości podparcia belki prefabrykowanej oraz jakości miejsca podparcia. Miejsce to bezwzględnie musi być stabilne, mocne płaskie. Bezwzględnie naleŝy wykonać betonową poduszkę z betonu o min. wytrzymałości B25. W razie stwierdzenia niskiej jakości ściany do ułoŝenia belki naleŝy rozebrać fragment muru i wymurować nowy na wysokość trzech cegieł i długość równą długości podparcia + 10 cm. NaleŜy zadbać wtedy o moŝliwe najlepsze połączenie nowej podmurówki z istniejącą ścianą, np. poprzez powiązanie cegieł ze sobą lub powiązanie kotwami. 2.6 KONTROLA JAKOŚCI ROBÓT Ogólne zasady kontroli jakości robót Ogólne zasady kontroli jakości podano w STWiORB ST-01 Wymagania ogólne" Badania w czasie wykonywania robót Metody badań okien określają Polskie Normy wymienione w punkcie 10 niniejszej SST. Oceniać naleŝy w szczególności: jakość materiału - dokładność wymiarowa, krawędzie naroŝa, elementy towarzyszące, jakość wykonania otworów, prawidłowość, wytrzymałość i szczelność osadzenia (ewentualne luzy), zachowanie pełnej równoległości i prostopadłości (dopuszczalna tolerancja ościeŝy max. 2mm / 1 mb ościeŝnicy lecz nie więcej niŝ 3 mm na całą ościeŝnicę, prawidłowość osadzenia podokienników (parapetów) prawidłowość szklenia, estetykę wykonania Kontrola jakości wykonania osadzenia stolarki otworowej z PVC OścieŜnice winny być osadzone pionowo i nie mogą wykazywać luzów w miejscach połączeń z murem. Odchylenie ościeŝnic okiennych od pionu lub poziomu nie moŝe przekraczać 2 mm na 1 metr ościeŝnicy, nie więcej jednak niŝ 3 mm na całą ościeŝnicę. Luzy przy pasowaniu wbudowanych okien nie mogą być większe niŝ 3 mm. Zamknięte skrzydła okien nie powinny przy poruszaniu za klamkę lub pochwyt wykazywać Ŝadnych luzów. Otwarte skrzydła okienne nie mogą się same zamykać. Szczelność okna sprawdza się przez włoŝenie w dowolnym miejscu pomiędzy ościeŝnicą a ramiakiem paska papieru pakowego o szerokości 2 cm. JeŜeli po zamknięciu okna pasek nie daje się wyciągnąć bez zerwania, okno uznaje się za szczelne. Okucia elementów powinny być zamocowane w sposób trwały. Wszelkie obróbki blacharskie (dokładność osadzenia okapników), jakość osadzenia i uszczelnienia parapetów nie mogą budzić Ŝadnych zastrzeŝeń. Przedmiot reklamacji w czasie odbiorów powinny stanowić równieŝ wszelkie mechaniczne uszkodzenia na powierzchniach okien, a takŝe wykończenia, szyb, powłok z folii PVC, uszczelek i okuć Kontrola jakości wykonania osadzenia drzwi aluminiowych. Kontrola jakości będzie polegać na sprawdzeniu: - prawidłowości osadzenia drzwi w poziomie i pionie przy otwarciu bez samozamykacza pod kątem 45 drzwi nie mogą się same zamykać ani otwierać, - odchylenie ościeŝnicy od pinu nie moŝe przekraczać 2 mm na 1 m lecz nie więcej niŝ 3 mm na całej wysokości, - zamknięte skrzydła przy poruszaniu za klamkę nie mogą wykazywać Ŝądnych luzów, wszelkie okucia i zawiasy muszą być zamontowane w sposób trwały, - do momentu końcowego odbioru robót wykonawca odpowiada za wszelkie uszkodzenia mechaniczne drzwi, - zastosowania kotew montaŝowych zgodnie z zaleceniami producenta, - zgodność realizacji z dokumentacją przetargową, - jakość zastosowanych materiałów, - poprawność wykonania tynków wewnętrznych Kontrola jakości wykonania ułoŝenia nadproŝy prefabrykowanych. Kontroli przy tych robotach będzie podlegać: ułoŝenie w poziomie,

19 19 jakość wykonania poduszek na podparcie, długość podparcia zgodnie z załoŝeniami sztuki budowlanej, jakość wykonania tynków po montaŝu, ilość ułoŝonych belek. 2.7 OBMIAR ROBÓT Ogólne zasady obmiaru robót Ogólne zasady obmiaru robót opisano w STWiORB ST-01 Wymagania ogólne" Jednostka obmiarowa Jednostką obmiarowa obmiaru dla wykonania stolarki okiennej jest: m 2 (metr kwadratowy). Jednostką obmiarowa obmiaru dla wykonania stolarki drzwiowej jest: m 2 (metr kwadratowy). Jednostką obmiarowa obmiaru dla wykonania nadproŝy prefabrykowanych jest: szt (sztuki) Pomocniczymi jednostkami są: Jednostką obmiarowa dla okien jest 1 szt. (sztuka) Jednostką obmiarowa dla wykonania podokienników (parapetów) jest 1 mb (metr bieŝący). jednost 2.8 ODBIÓR ROBÓT Ogólne zasady odbioru robót Ogólne zasady odbioru robót podano w STWiORB ST-01 Wymagania ogólne" Odbiór wykonania osadzenia stolarki otworowe Odbioru wbudowania okien i drzwi dokonuje się po ich ostatecznym osadzeniu na stałe. Odbiór osadzenia ościeŝnic powinien być przeprowadzony przed wykończającym otynkowaniem ościeŝy. Odbiór ułoŝenia nadproŝy prefabrykowanych powinien być przeprowadzony przed wykańczającym otynkowaniem. 2.9 PODSTAWA PŁATNOŚCI Zgodnie z warunkami umowy PRZEPISY ZWIĄZANE PN-EN 13049:2004 Okna. Uderzenie ciałem miękkim i cięŝkim. Metoda badania, wymagania dotyczące bezpieczeństwa i klasyfikacja PN-EN 13115:2002 Okna - Klasyfikacja właściwości mechanicznych - ObciąŜenie pionowe, zwichrowanie i siły operacyjne PN-EN 1191:2002 Okna i drzwi - Odporność na wielokrotne otwieranie i zamykanie - Metoda badania PN-EN 12207:2001 Okna i drzwi - Przepuszczalność powietrza - Klasyfikacja PN-EN 12208:2001 Okna i drzwi - Wodoszczelność - Klasyfikacja PN-EN 12210:2001 Okna i drzwi - Odporność na obciąŝenie wiatrem - Klasyfikacja PN-EN 12211:2001 Okna i drzwi - Odporność na obciąŝenie wiatrem - Metoda badania PN-EN 12400:2004 Okna i drzwi. Trwałość mechaniczna. Wymagania i klasyfikacja PN-EN 1026:2001 Okna i drzwi - Przepuszczalność powietrza - Metoda badania PN-EN 1027:2001 Okna i drzwi - Wodoszczelność - Metoda badania PN-B-05000:1996 Okna i drzwi. Pakowanie, przechowywanie i transport PN-B-91000:1996 Stolarka budowlana. Okna i drzwi. Terminologia PN-90/B Okna i drzwi balkonowe. Zasady ustalania wymiarów skoordynowanych modularnie Aktualne i obowiązujące instrukcje, atesty, aprobaty techniczne i certyfikaty.

20 20 SST-03 SZCZEGÓŁOWA SPECYFIKACJA TECHNICZNA WYKONANIA I OBIORU ROBÓT BUDOWLANYCH ROBOTY PRZYGOTOWAWCZE, ROZBIÓRKOWE I DEMONTAśOWE ROBOTY REMONTOWE I RENOWACYJNE Kod CPV Sierpień

21 21 3 SZCZEGÓŁOWA SPECYFIKACJA TECHNICZNA SST-03 ROBOTY PRZYGOTOWAWCZE, ROZBIÓRKOWE I DEMONTAśOWE 3.1 WSTĘP Przedmiot SST. Przedmiotem niniejszej szczegółowej specyfikacji technicznej są wymagania dotyczące wykonania i odbioru robót dla zadania Remont świetlicy wiejskiej w LubotynIiu Zakres stosowania SST Szczegółowa specyfikacja techniczna (SST) stanowi dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót wymienionych w pkt Zakres robót objętych specyfikacją. Roboty, których dotyczy specyfikacja obejmują wszystkie czynności umoŝliwiające i mające na celu wykonanie rozbiórek i demontaŝy występujących przy remoncie świetlicy wiejskiej w Lubotyniu. Zakres tych prac obejmuje równieŝ rozbiórkę pokrycia dachowego świetlicy wiejskiej z materiałów zawierających związki azbestowe Określenia podstawowe. Określenia podstawowe w niniejszej SST są zgodne z obowiązującymi normami oraz określeniami podanymi w ST-01 Wymagania ogólne" Ogólne wymagania dotyczące robót Wykonawca robót jest odpowiedzialny za jakość ich wykonania oraz za ich zgodność z SST i poleceniami Zamawiającego. Ogólne wymagania dotyczące robót podano w ST-01 Wymagania ogólne. 3.2 MATERIAŁY Dla robót, których dotyczy niniejsza SST nie występują materiały. 3.3 SPRZĘT I NARZĘDZIA Do rozbiórek i demontaŝy moŝe być uŝyty dowolny sprzęt. 3.4 TRANSPORT Transport materiałów powstałych z rozbiórki moŝe odbywać się dowolnymi środkami transportowymi jednakŝe zawsze musi być zabezpieczony przed przesuwaniem, wypadaniem, pyleniem i innymi zdarzeniami uciąŝliwymi dla osób i środowiska naturalnego Transport płytek zawierających azbest Materiały zawierające związki azbestowe podlega szczególnej ochronie podczas transportu. Musi odbywać się z zachowaniem przepisów obowiązujących przy przewoŝeniu materiałów niebezpiecznych. Przewóz drogowy opakowań z odpadami tego typu powinno odbywać się w taki sposób aby bezwzględnie nie nastąpiło ich otwarcie lub uszkodzenie, co mogłoby spowodować przedostanie się włókien azbestowych do otoczenia. 3.5 WYKONANIE ROBÓT Roboty przygotowawcze. Przed przystąpieniem do robót rozbiórkowych i demontaŝowych naleŝy: - strefę remontu w budynku ogrodzić i oznakować zgodnie z wymogami BHP, - zabezpieczyć istniejące uzbrojenie w pomieszczeniu, - zabezpieczyć stolarkę okienną.
