Transkrypt

1 III. Wykaz robót 13

2 WYKAZ R O B Ó T I ROBOTY PRZYGOTOWAWCZE A. Roboty pomiarowe i inne. 1. Roboty pomiarowe liniowe km = 0,2 B. Roboty rozbiórkowe. 2. Mechaniczne rozebranie nawierzchni tłuczniowej śr. gr. 15 cm 1158,60 m 2 3. Ręczne rozebranie płyt betonowych 50x50 gr.7 cm na podsypce piaskowej 133,90 m 2 4. j.w. lecz 35x35 cm gr. 5 cm. 78,60 m 2 5. Mechaniczne rozebranie nawierzchni bitumicznej śr. gr. 7 cm 1158,60 m 2 6. Mechaniczne rozebranie krawężnika betonowego 15x30 cm 385,0 m 7. Mechaniczne rozebranie ławy betonowej krawężnikowej (385x0,05) = 19,25 m 3 8. Mechaniczne rozebranie kostki betonowej gr. 8 cm na podsypce piaskowej 225,70 m 2 9. Ręczne rozebranie obrzeży betonowych 8x30 cm na piasku. 136,0 m 10. Mechaniczny załadunek i wywóz gruzu z rozbiórek poza teren budowy. (173,79+9,37+3,93+81,10+17,33+19,25+18,06+3,26)x1,1 = 326,09x1,1 = 358,70 m 3 C. Roboty ziemne. 11. Roboty ziemne - wykopy z wywozem poza teren robót. 600,01 m 3 II PODBUDOWA 12. Wykonanie ulepszonego podłoża z kruszywa naturalnego stabilizowanego cementem 2,5 MPa gr. 15 cm 1158,60 m Warstwa odcinająca z kruszywa naturalnego (pospółki) gr. 10 cm jezdnia + chodnik + zjazdy 1158,6+362,5+80,85 = 1601,95 m Warstwa podbudowy z kruszywa łamanego stabilizowanego mechanicznie 31,5-63 mm gr. 20 cm 1158,60 m Warstwa podbudowy z kruszywa łamanego stabilizowanego mechanicznie 0-63 mm gr. 15 cm - zjazdy 80,25 m Warstwa podbudowy z kruszywa łamanego stabilizowanego mechanicznie 0-31,5 mm gr. 10 cm 1158,60 m Mechaniczne oczyszczenie nawierzchni tłuczniowej 1158,60 m Mechaniczne oczyszczenie nawierzchni bitumicznej 14

3 1158,6-53,50 = 1105,10 m Mechaniczne skropienie nawierzchni drogowych emulsją. 1105,1x2 = 2210,20 m 2 III. NAWIERZCHNIE. 20. Warstwa wiążąca z betonu asfaltowego średnioziarnistego półścisłego (BA-0/16) gr. 7cm Standard I 1105,10 m Warstwa ścieralna z betonu asfaltowego średnioziarnistego ścisłego (BA-0/12,8) gr. 4 cm 1105,10 m Nawierzchnia z kostki brukowej betonowej - gr. 8cm szarej na podsypce cementowo-piaskowej - chodnik 362,5-6,4 = 356,10 m Nawierzchnia z kostki brukowej betonowej - gr. 8cm czerwonej na podsypce cementowo-piaskowej - zjazdy 80,25 m Nawierzchnia z płytek betonowych z wypustkami dla niepełnosprawnych w dwóch rzędach. 2x(4x0,4x2) = 6,40 m 2 IV. KRAWĘŻNIKI I OBRZEŻA 25. Krawężniki betonowe o wym. 15x30 cm ustawione na ławie z betonu B ,0 m 26. Ułożenie ścieków z kostki betonowej ( trzy rzędy szer. 0,3 m) na podsypce cementowo-piaskowej. 178,33 m x 0,30 = 53,50 m 2 27.Ustawienie obrzeża o wym. 8x30 cm na podsypce cementowo-piaskowej gr. 5 cm 236,0 m 28. Obliczenie ilości masy betonowej pod ławy z B-15 - krawężnik ze ściekiem 246,67x0,075 = 18,50 m 3 - krawężnik bez ścieku 178,33x0,15 = 26,75 m 3 Razem: 45,25 m 3 V. OZNAKOWANIE Oznakowanie poziome. 29. Ręczne malowanie linii na skrzyżowaniach i przejściach dla pieszych farbą chlorokauczukową odblaskową. (P-14)+(P-10)+(P-13) = 6, ,85= 20,60 m Mechaniczne malowanie linii segregacyjnych i ciągłych (P-4) = 7,2 m 2 Oznakowanie pionowe znaki typu M. 31. Słupki do znaków drogowych z rur stalowych ocynkowanych Ø 70mm szt Znaki drogowe o pow. powyżej 0,3m 2 ( foliowane ) szt. 2 VI. ROBOTY PORZĄDKOWE I PRZYGOTOWAWCZE DLA ZIELENI. 33. Wykonanie trawników dywanowych siewem z nawożeniem, grunt kat. III. 106,33 m 2 VII. ROBOTY RÓŻNE 34. Regulacja wysokościowa urządzeń podziemnych, włazy kanałowe. 6 - szt. 15

4 35. Regulacja wysokościowa urządzeń podziemnych, zawory wodociągowe i gazowe szt. 36. Regulacja wysokościowa urządzeń podziemnych, studnie telefoniczne 6- szt. 37. Mechaniczne cięcie nawierzchni bitumicznej na głębokość 6 cm. 38,0 m 16

5 IV. Część rysunkowa 17

6

7

8 Kon iec p roje ktow aneg o odci nka

9

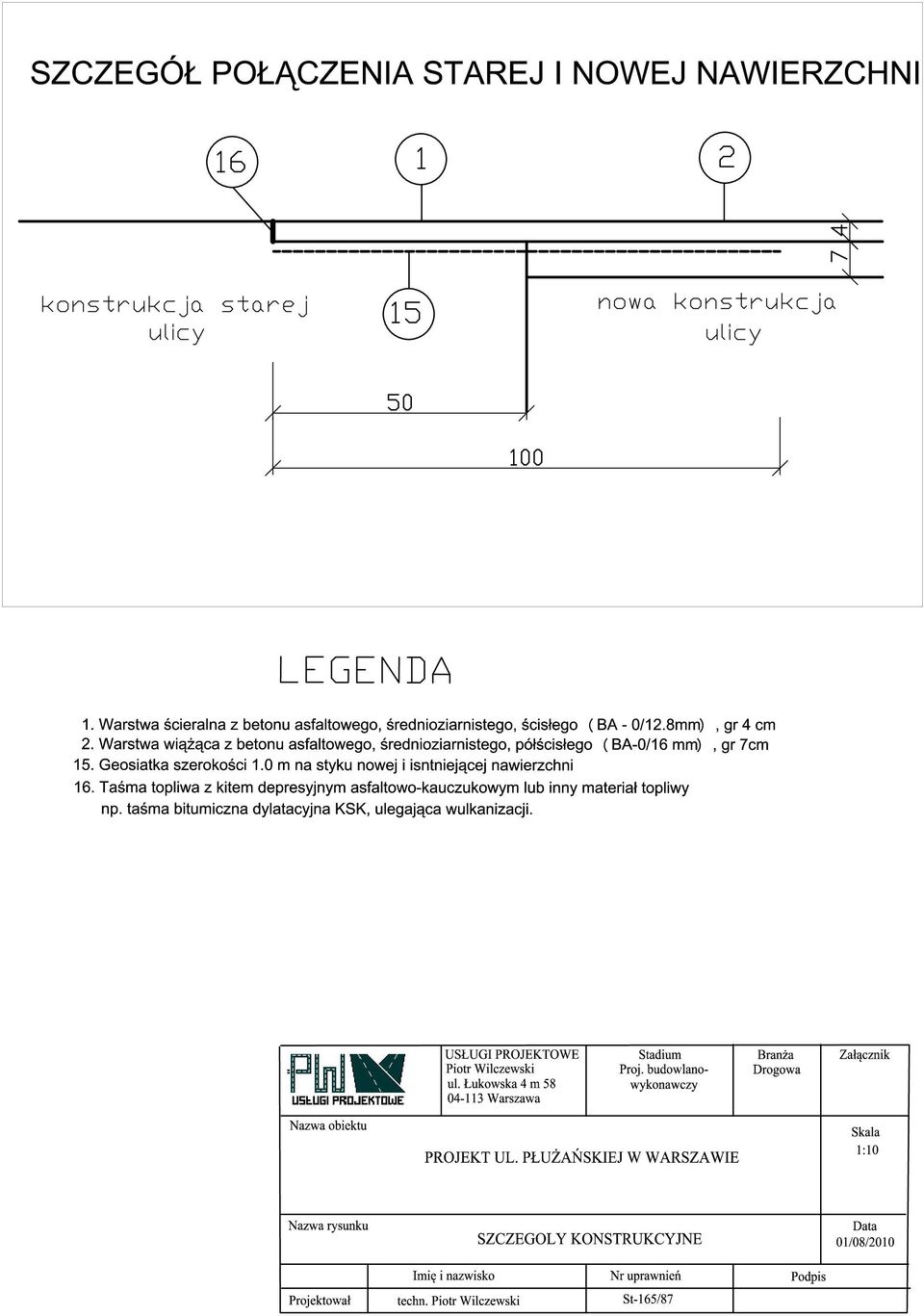

10

11

12

13 Droga w planie Odległości Spadki w % i łuki pionowe Rzędne istniejące Rzędne projektowane Pd nn kon. jezdni kon. jezdni W.D rz. kr POCZATEK PROJ. ODCINKA UL.Owalna nn KONIEC PROJ. ODCINKA UL.Techników 3.50

14

15 Początek projektowanego odcinka Koniec projektowanego odcinka

16 V. Dokumentacja geotechniczna 35

17

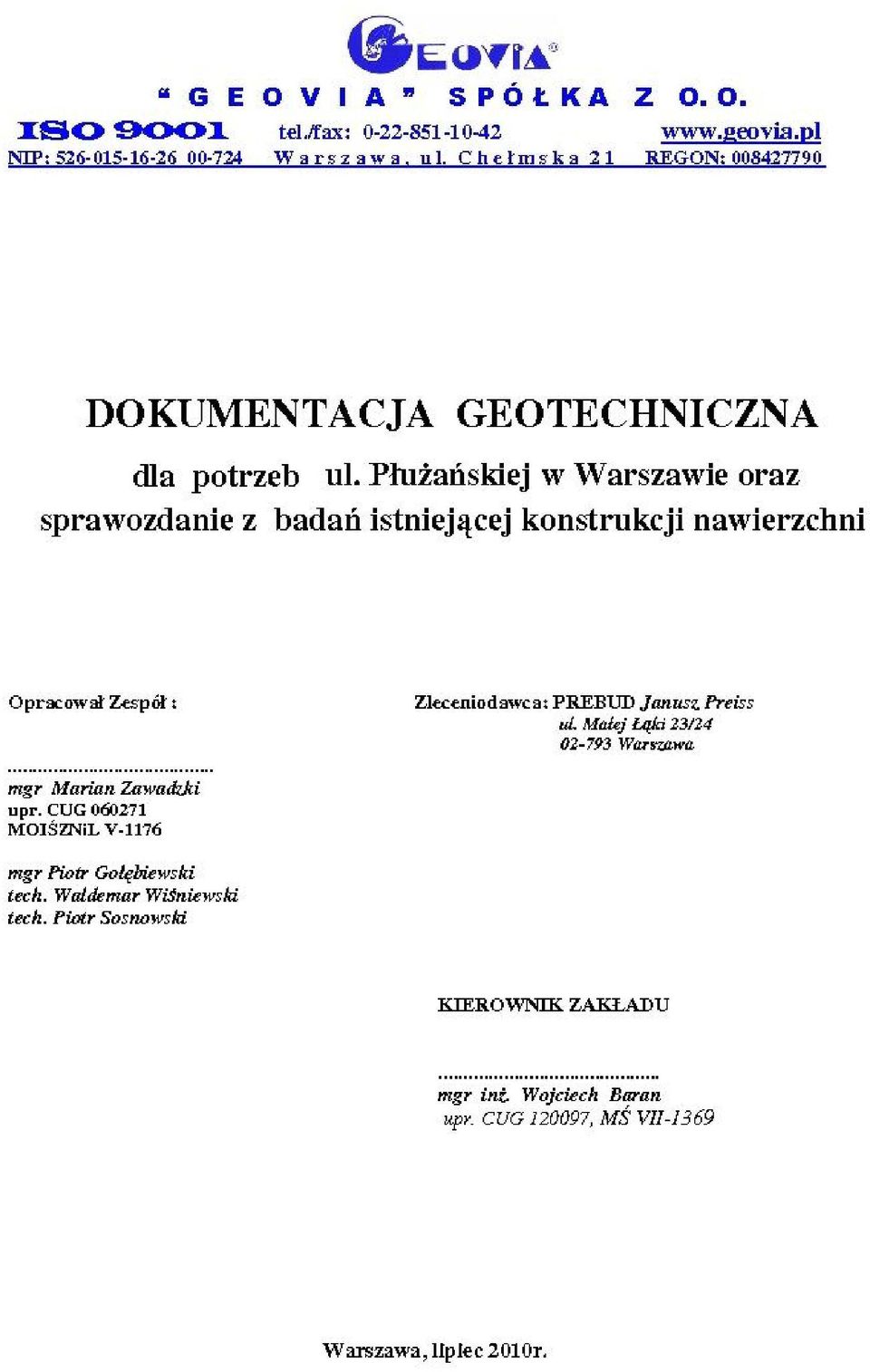

18 DOKUMENTACJA GEOTECHNICZNA Geovia Sp. z o.o. Spis treści 1. Wstęp Dane ogólne Zakres wykonanych prac. 2. Morfologia i hydrografia 3. Charakterystyka geologiczna i hydrogeologiczna Budowa geologiczna Warunki hydrogeologiczne. 4. Właściwości fizyko - mechaniczne gruntów. 5. Konstrukcja nawierzchni jezdni. 6. Podsumowanie. Spis załączników 1. Mapa dokumentacyjna... zał. nr 1 2. Karty otworów geotechnicznych...zał. nr 2 3. Karty odwiertów rdzeniowych zał. nr 3 4. Objaśnienia znaków i symboli...zał. nr 4 Obiekt: ul. PłuŜańska w Warszawie, Dzielnica Włochy. 1

19 DOKUMENTACJA GEOTECHNICZNA Geovia Sp. z o.o. 1. Wstęp Dane ogólne. Opracowanie sporządzono na zlecenie Firmy PREBUD Janusz Preiss ul. Małej Łąki 23/24, Warszawa. Niniejsze opracowanie Dokumentacja Geotechniczna - dotyczy określenia warunków geotechnicznych podłoŝa gruntowego oraz konstrukcji nawierzchni, przewidzianej do remontu ul. PłuŜańskiej na terenie Dzielnicy Włochy w Warszawie. Niniejsze opracowanie sporządzono w oparciu o: Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 24 września 1998r. w sprawie ustalania geotechnicznych warunków posadawiania obiektów budowlanych, Instrukcję badań podłoŝa gruntowego budowli drogowych i mostowych Generalna Dyrekcja Dróg Publicznych, Warszawa 1998r. Rozporządzenie Ministra Transportu i Gospodarki Morskiej z dnia 2 marca 1999r. w sprawie warunków technicznych, jakim powinny odpowiadać drogi publiczne i ich usytuowanie Zakres wykonanych badań. Prace polowe zostały wykonane w dniu r. Podczas prac terenowych, w miejscach uzgodnionych z Zamawiającym, wykonano 2 otwory rdzeniowe w celu określenia konstrukcji nawierzchni, w których wykonano 2 otwory badawcze do głębokości 4,0m w celu określenia warunków gruntowo-wodnych w podłoŝu dokumentowanej ulicy. W trakcie wykonywania otworów badawczych prowadzono systematyczne badania makroskopowe wszystkich warstw i dających się wyróŝnić przewarstwień gruntu oraz pomiary i obserwacje zwierciadła wody gruntowej. Lokalizacja wykonanych otworów, została pokazana na mapie dokumentacyjnej (zał. nr 1). Orientacyjne wartości rzędnych terenu ustalono w oparciu o w/w mapę dokumentacyjną. Wyniki przeprowadzonych prac polowych przedstawiono w formie kart otworów geotechnicznych zał. nr 2 oraz kart odwiertów rdzeniowych zał. nr 3. Obiekt: ul. PłuŜańska w Warszawie, Dzielnica Włochy. 2

20 DOKUMENTACJA GEOTECHNICZNA Geovia Sp. z o.o. 2. Morfologia i hydrografia. Według podziału fizyczno-geograficznego polski J. Kondrackiego, teren badań poło- Ŝony jest w obrębie Równiny Warszawskiej będącej składową częścią makroregionu Nizina Środkowomazowiecka. Jest to zdenudowana powierzchnia akumulacji lodowcowej (górny poziom denudacyjny), w obszarze sedymentacji plejstoceńskich (zlodowacenie śodkowopolskie) glin zwałowych i piasków wodnolodowcowych, w obrębie których mogą występować utwory zastoiskowe i organiczne. Pod względem hydrograficznym badany teren naleŝy zaliczyć do zlewni rzeki Wisły, która jest główną bazą drenaŝu dla omawianego obszaru. 3. Charakterystyka geologiczna i hydrogeologiczna Budowa geologiczna. Wykonanymi w otworami badawczymi do głębokości 4,0m. stwierdzono, Ŝe w podłoŝu dokumentowanej ulicy, w miejscach wykonanych wierceń występują antropogeniczne utwory nasypowe. Otworem OB 1 do głębokości 4,om utwory te nie zostały przewiercone, natomiast otworem OB 2 na głębokości 2,7 pod nasypami stwierdzono wodnolodowcowe piaski drobne Warunki hydrogeologiczne. Podczas prac terenowych do głębokości 4,0m jedynie otworem OB 1 stwierdzono występowanie swobodnego zwierciadła wody gruntowej na głębokości 3,5m.p.p.t. Prace terenowe prowadzono w okresie stanów średnich. 4. Właściwości fizyko mechaniczne gruntów. Na podstawie robót i badań terenowych, zgodnie z zaleceniem PN 81/B-0320 grunty budujące podłoŝe budowlane na dokumentowanym terenie, do głębokości wierceń zgrupowano w warstwy geotechniczne: Grunty nasypowe WARSTWA 0 - słabonośne nasypy niekontrolowane, lesz z gruzem i gruz wymieszany z piaskiem pylastym. Ze względu na skład i genezę grunty te określono jako nasypy niekontrolowane i nie określano parametrów geotechnicznych tych gruntów. Obiekt: ul. PłuŜańska w Warszawie, Dzielnica Włochy. 3

21 DOKUMENTACJA GEOTECHNICZNA Geovia Sp. z o.o. Grunty sypkie Wykształcone w postaci średniozagęszczonych piasków drobnych, stwierdzone otworem OB 2 na głębokości 2,7 pod nasypem niekontrolowanym. Grunty te zgrupowano w warstwie I. WARSTWA I średniozagęszczone piaski drobne o stopniu zagęszczenia I D ~ 0,50 grunty niewysadzinowe G1. 5. Konstrukcja nawierzchni jezdni. Wykonanymi otworami rdzeniowymi w nawierzchni stwierdzono, Ŝe dokumentowana ulica posiada nawierzchnię asfaltową, o łącznej grubości warstw bitumicznych 8,5 i 5,5cm (w miejscach wykonanych otworów) i połoŝoną na podbudowie tłuczniowej lub kruszywie spojonym cementem. Dokładną konstrukcję nawierzchni przedstawiono na kartach odwiertów rdzeniowych z opisem przewiercanych warstw, ich funkcją i fotografią rdzeni (zał. nr 3). 6. Podsumowanie. 1. PodłoŜe gruntowe charakteryzuje się prostą budową geologiczną. 2. W profilu geotechnicznym poniŝej warstwy nasypów niekontrolowanych, występują grunty rodzime grunty sypkie, średniozagęszczone piaski drobne stwierdzone pod nasypem niekontrolowanym otworem OB 2 na głębokości 2,7 - warstwa I/G1 o stopniu zagęszczenia I D ~ 0,55 (grunty niewysadzinowe G1), 3. Podczas prac terenowych, do głębokości 4,0m jedynie otworem OB 1 stwierdzono występowanie swobodnego zwierciadła wody gruntowej na głębokości 3,5m.p.p.t.. 4. Prace terenowe prowadzono w okresie stanów średnich. Obiekt: ul. PłuŜańska w Warszawie, Dzielnica Włochy. 4

22 1 2 załącznik nr 1 MAPA DOKUMENTACYJNA Objaśnienia : 1 Otwór badawczy

23 "GEOVIA" SP. z o.o Warszawa, ul Chełmska 21 KARTA OTWORU BADAWCZEGO Profil numer OB 1 Zał.Nr: 2. Wiertnica: H16P Rejon: ul. Płużańska Obiekt: ul. Płużańska Miejscowość: Warszawa ul. Płużańska Zleceniodawca: PREBUD Janusz Preiss Powiat: Wiercenie: Województwo: mazowieckie System wiercenia: Rzędna: m Skala 1 : 50 Data wiercenia: Głębokość zwierciadła wody Stratygrafia Profil litologiczny Przelot [m.p.p.t] [m] [m] Opis litologiczny konstrukcja jezdni nasyp niekontrolowany, brunatny (lesz +gruz) Symbol gruntu Warstwa geotechniczna Wilgotność Stan gruntu 1.0 Nasypy Nasyp 2.0 nn Rysunek wykonano programem "GeoStar"

24 "GEOVIA" SP. z o.o Warszawa, ul Chełmska 21 KARTA OTWORU BADAWCZEGO Profil numer OB 2 Zał.Nr: 2. Wiertnica: H16P Rejon: ul. Płużańska Obiekt: ul. Płużańska Miejscowość: Warszawa ul. Płużańska Zleceniodawca: PREBUD Janusz Preiss Powiat: Wiercenie: Województwo: mazowieckie System wiercenia: Rzędna: m Skala 1 : 50 Data wiercenia: Głębokość zwierciadła wody Stratygrafia Profil litologiczny Przelot [m.p.p.t] [m] [m] Opis litologiczny konstrukcja jezdni nasyp niekontrolowany, szaroczerwony (piasek pylasty+gruz cegły) Symbol gruntu Warstwa geotechniczna Wilgotność Stan gruntu 1.0 Nasypy Nasyp nn piasek drobny, jasnoszary Czwartorzęd Czwartorzęd 3.0 Pd I szg Rysunek wykonano programem "GeoStar"

25 tel: Zał. nr 3. KARTA ODWIERTU RDZENIOWEGO W ISTNIEJĄCEJ NAWIERZCHNI ODWIERT Nr: 1 Data odwiertu: Lokalizacja: Warszawa, ul. PłuŜańska Opis: wg mapy Strona: nieparzysta Nr w-wy Grubość warstwy [ cm] Suma warstw bitumicznych [cm] F U N K C J A warstwy 1. 3,0 ścieralna 8,5 2. 5,5 górna podbudowa R O D Z A J Warstwy mieszanka Ŝwirowa kruszywo spojone masą bitumiczną 3. 15,0 podbudowa tłuczeń 4. ulepszone podłoŝe Nasyp (lesz + gruz) UWAGI

26 tel: Zał. nr 3. KARTA ODWIERTU RDZENIOWEGO W ISTNIEJĄCEJ NAWIERZCHNI ODWIERT Nr: 2 Data odwiertu: Lokalizacja: Warszawa, ul. PłuŜańska Opis: wg mapy Strona: nieparzysta Nr w-wy Grubość warstwy [ cm] Suma warstw bitumicznych [cm] F U N K C J A warstwy R O D Z A J Warstwy UWAGI 1. 3,5 ścieralna mieszanka Ŝwirowa popękana 5,5 2. 2,0 górna podbudowa mieszanka Ŝwirowa popękana 3. 9,0 podbudowa kruszywo spojone cementem 4. ulepszone podłoŝe Nasyp (gruz cegły + piasek pylasty)
