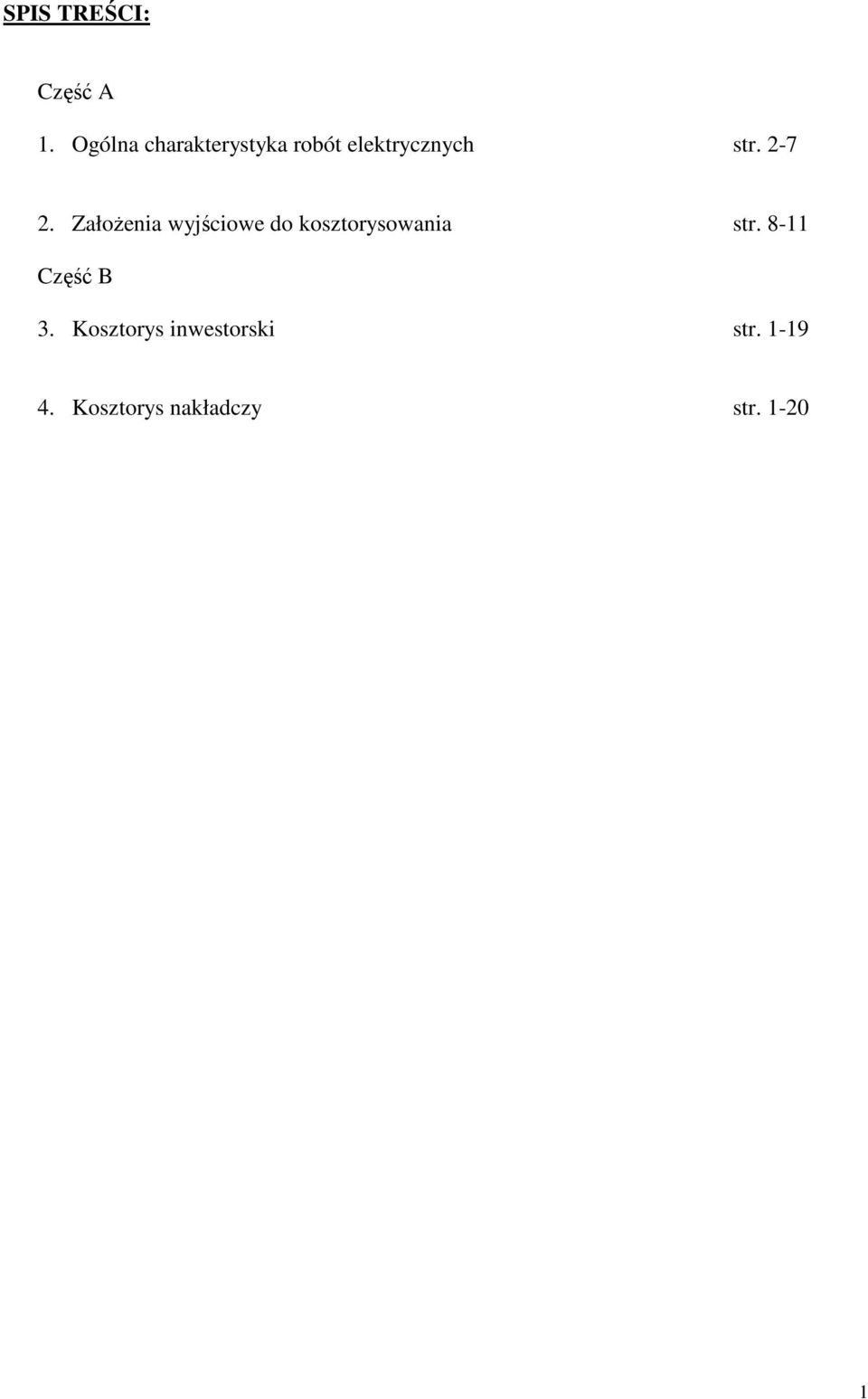

SPIS TREŚCI: Część A. str Ogólna charakterystyka robót elektrycznych. 2. ZałoŜenia wyjściowe do kosztorysowania. str

Transkrypt

1 SPIS TREŚCI: Część A 1. Ogólna charakterystyka robót elektrycznych str ZałoŜenia wyjściowe do kosztorysowania str Część B 3. Kosztorys inwestorski str Kosztorys nakładczy str

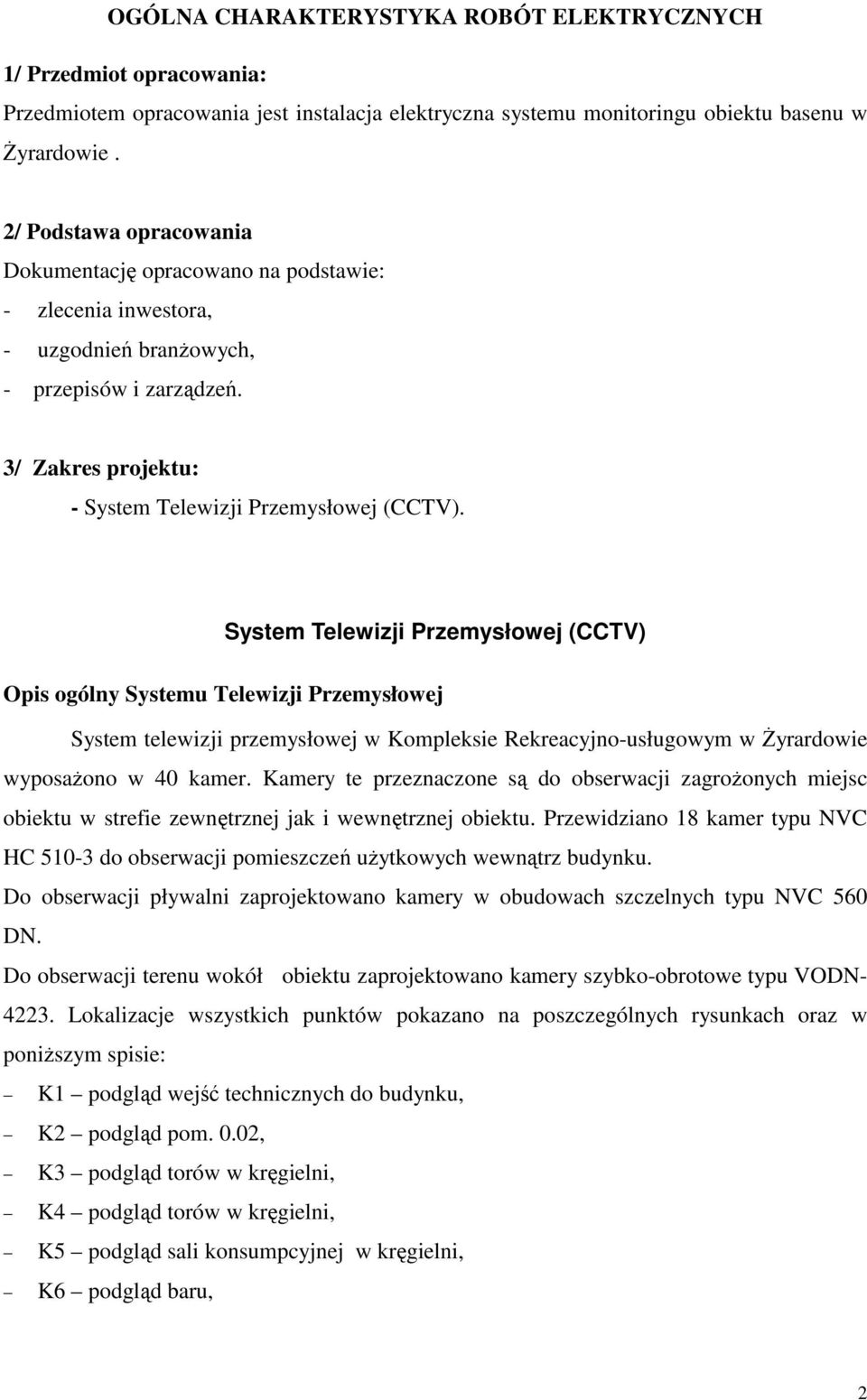

2 OGÓLNA CHARAKTERYSTYKA ROBÓT ELEKTRYCZNYCH 1/ Przedmiot opracowania: Przedmiotem opracowania jest instalacja elektryczna systemu monitoringu obiektu basenu w śyrardowie. 2/ Podstawa opracowania Dokumentację opracowano na podstawie: - zlecenia inwestora, - uzgodnień branŝowych, - przepisów i zarządzeń. 3/ Zakres projektu: - System Telewizji Przemysłowej (CCTV). System Telewizji Przemysłowej (CCTV) Opis ogólny Systemu Telewizji Przemysłowej System telewizji przemysłowej w Kompleksie Rekreacyjno-usługowym w śyrardowie wyposaŝono w 40 kamer. Kamery te przeznaczone są do obserwacji zagroŝonych miejsc obiektu w strefie zewnętrznej jak i wewnętrznej obiektu. Przewidziano 18 kamer typu NVC HC do obserwacji pomieszczeń uŝytkowych wewnątrz budynku. Do obserwacji pływalni zaprojektowano kamery w obudowach szczelnych typu NVC 560 DN. Do obserwacji terenu wokół obiektu zaprojektowano kamery szybko-obrotowe typu VODN Lokalizacje wszystkich punktów pokazano na poszczególnych rysunkach oraz w poniŝszym spisie: K1 podgląd wejść technicznych do budynku, K2 podgląd pom. 0.02, K3 podgląd torów w kręgielni, K4 podgląd torów w kręgielni, K5 podgląd sali konsumpcyjnej w kręgielni, K6 podgląd baru, 2

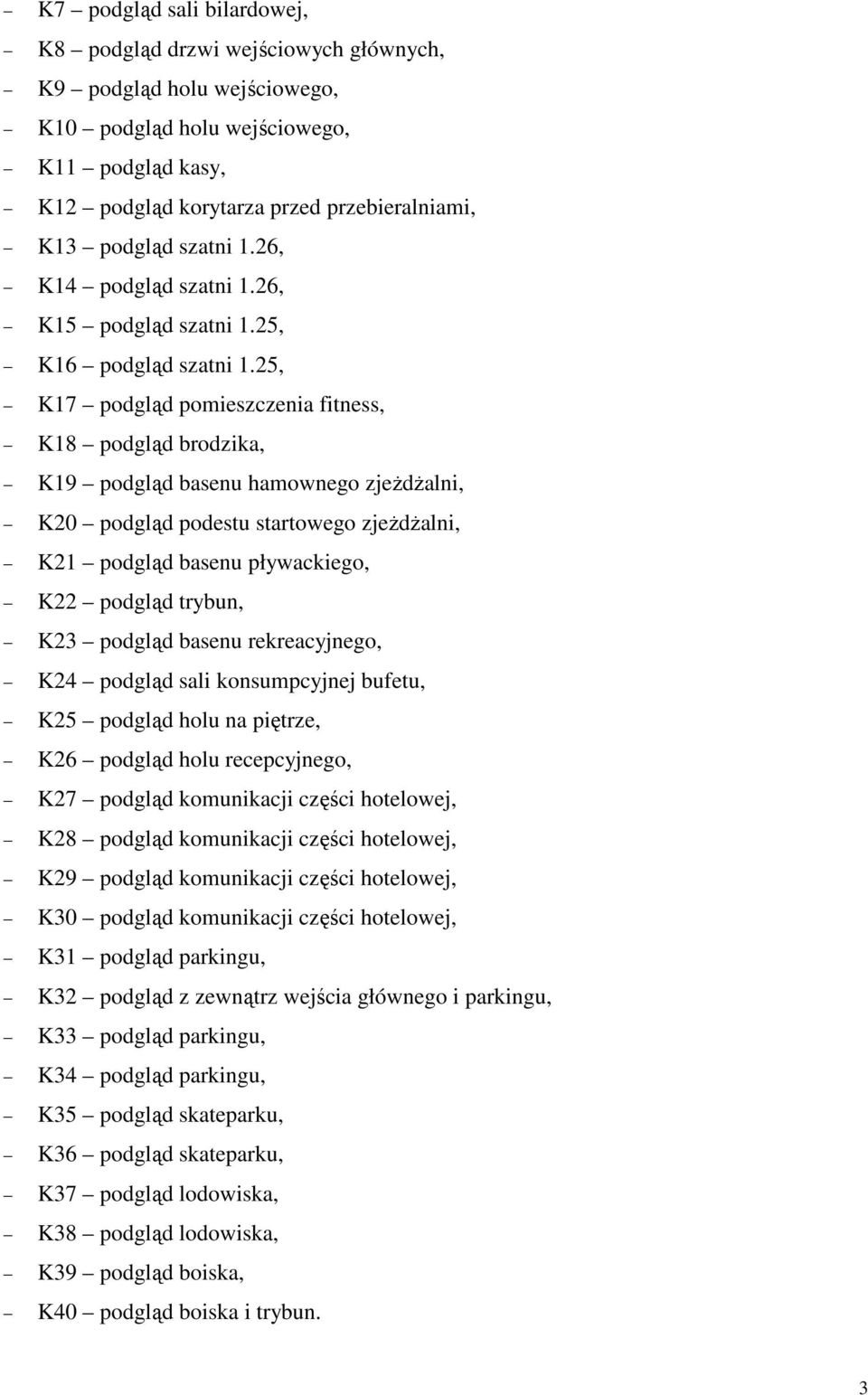

3 K7 podgląd sali bilardowej, K8 podgląd drzwi wejściowych głównych, K9 podgląd holu wejściowego, K10 podgląd holu wejściowego, K11 podgląd kasy, K12 podgląd korytarza przed przebieralniami, K13 podgląd szatni 1.26, K14 podgląd szatni 1.26, K15 podgląd szatni 1.25, K16 podgląd szatni 1.25, K17 podgląd pomieszczenia fitness, K18 podgląd brodzika, K19 podgląd basenu hamownego zjeŝdŝalni, K20 podgląd podestu startowego zjeŝdŝalni, K21 podgląd basenu pływackiego, K22 podgląd trybun, K23 podgląd basenu rekreacyjnego, K24 podgląd sali konsumpcyjnej bufetu, K25 podgląd holu na piętrze, K26 podgląd holu recepcyjnego, K27 podgląd komunikacji części hotelowej, K28 podgląd komunikacji części hotelowej, K29 podgląd komunikacji części hotelowej, K30 podgląd komunikacji części hotelowej, K31 podgląd parkingu, K32 podgląd z zewnątrz wejścia głównego i parkingu, K33 podgląd parkingu, K34 podgląd parkingu, K35 podgląd skateparku, K36 podgląd skateparku, K37 podgląd lodowiska, K38 podgląd lodowiska, K39 podgląd boiska, K40 podgląd boiska i trybun. 3

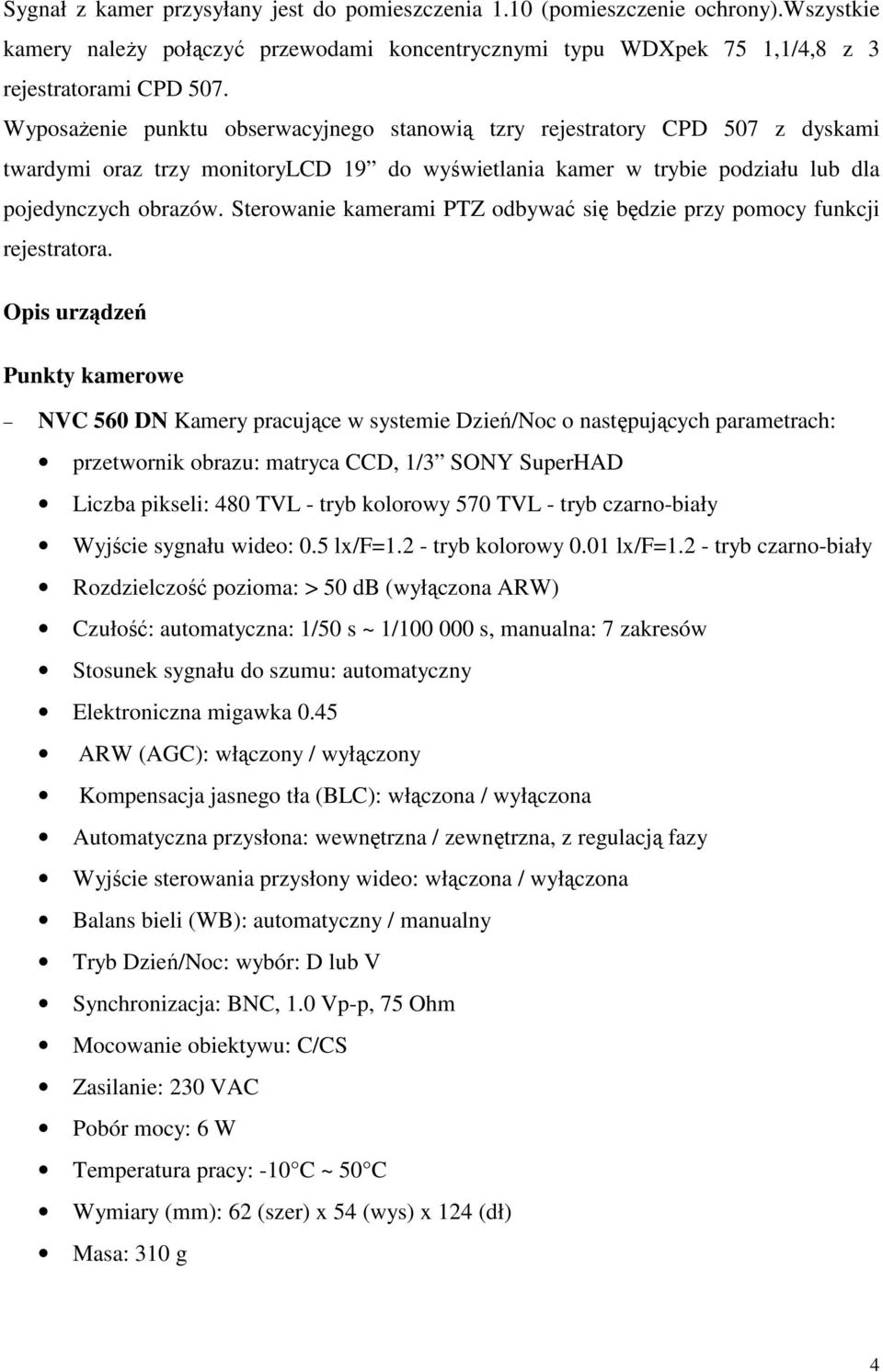

4 Sygnał z kamer przysyłany jest do pomieszczenia 1.10 (pomieszczenie ochrony).wszystkie kamery naleŝy połączyć przewodami koncentrycznymi typu WDXpek 75 1,1/4,8 z 3 rejestratorami CPD 507. WyposaŜenie punktu obserwacyjnego stanowią tzry rejestratory CPD 507 z dyskami twardymi oraz trzy monitorylcd 19 do wyświetlania kamer w trybie podziału lub dla pojedynczych obrazów. Sterowanie kamerami PTZ odbywać się będzie przy pomocy funkcji rejestratora. Opis urządzeń Punkty kamerowe NVC 560 DN Kamery pracujące w systemie Dzień/Noc o następujących parametrach: przetwornik obrazu: matryca CCD, 1/3 SONY SuperHAD Liczba pikseli: 480 TVL - tryb kolorowy 570 TVL - tryb czarno-biały Wyjście sygnału wideo: 0.5 lx/f=1.2 - tryb kolorowy 0.01 lx/f=1.2 - tryb czarno-biały Rozdzielczość pozioma: > 50 db (wyłączona ARW) Czułość: automatyczna: 1/50 s ~ 1/ s, manualna: 7 zakresów Stosunek sygnału do szumu: automatyczny Elektroniczna migawka 0.45 ARW (AGC): włączony / wyłączony Kompensacja jasnego tła (BLC): włączona / wyłączona Automatyczna przysłona: wewnętrzna / zewnętrzna, z regulacją fazy Wyjście sterowania przysłony wideo: włączona / wyłączona Balans bieli (WB): automatyczny / manualny Tryb Dzień/Noc: wybór: D lub V Synchronizacja: BNC, 1.0 Vp-p, 75 Ohm Mocowanie obiektywu: C/CS Zasilanie: 230 VAC Pobór mocy: 6 W Temperatura pracy: -10 C ~ 50 C Wymiary (mm): 62 (szer) x 54 (wys) x 124 (dł) Masa: 310 g 4

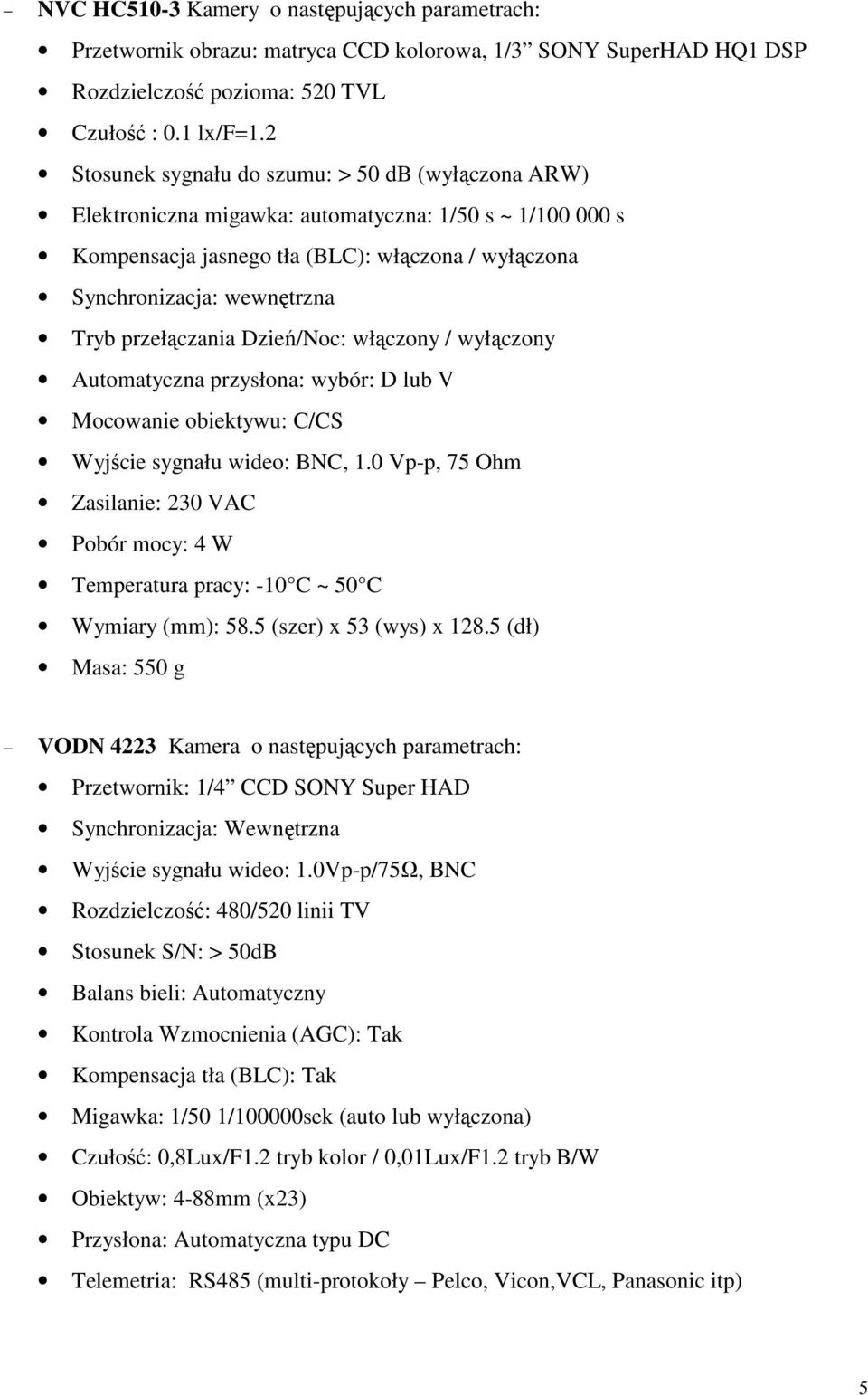

5 NVC HC510-3 Kamery o następujących parametrach: Przetwornik obrazu: matryca CCD kolorowa, 1/3 SONY SuperHAD HQ1 DSP Rozdzielczość pozioma: 520 TVL Czułość : 0.1 lx/f=1.2 Stosunek sygnału do szumu: > 50 db (wyłączona ARW) Elektroniczna migawka: automatyczna: 1/50 s ~ 1/ s Kompensacja jasnego tła (BLC): włączona / wyłączona Synchronizacja: wewnętrzna Tryb przełączania Dzień/Noc: włączony / wyłączony Automatyczna przysłona: wybór: D lub V Mocowanie obiektywu: C/CS Wyjście sygnału wideo: BNC, 1.0 Vp-p, 75 Ohm Zasilanie: 230 VAC Pobór mocy: 4 W Temperatura pracy: -10 C ~ 50 C Wymiary (mm): 58.5 (szer) x 53 (wys) x (dł) Masa: 550 g VODN 4223 Kamera o następujących parametrach: Przetwornik: 1/4 CCD SONY Super HAD Synchronizacja: Wewnętrzna Wyjście sygnału wideo: 1.0Vp-p/75Ω, BNC Rozdzielczość: 480/520 linii TV Stosunek S/N: > 50dB Balans bieli: Automatyczny Kontrola Wzmocnienia (AGC): Tak Kompensacja tła (BLC): Tak Migawka: 1/50 1/100000sek (auto lub wyłączona) Czułość: 0,8Lux/F1.2 tryb kolor / 0,01Lux/F1.2 tryb B/W Obiektyw: 4-88mm (x23) Przysłona: Automatyczna typu DC Telemetria: RS485 (multi-protokoły Pelco, Vicon,VCL, Panasonic itp) 5

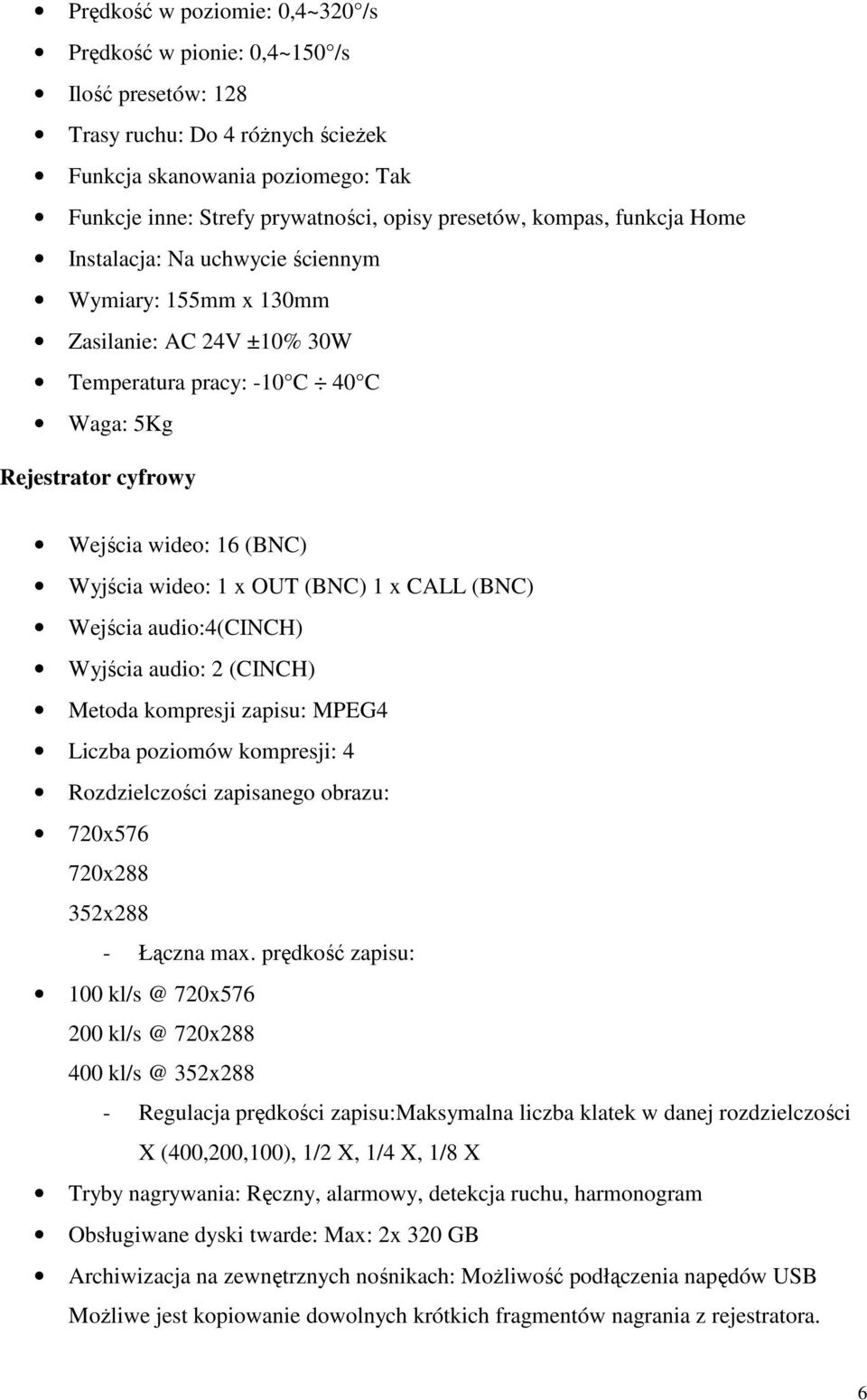

6 Prędkość w poziomie: 0,4~320 /s Prędkość w pionie: 0,4~150 /s Ilość presetów: 128 Trasy ruchu: Do 4 róŝnych ścieŝek Funkcja skanowania poziomego: Tak Funkcje inne: Strefy prywatności, opisy presetów, kompas, funkcja Home Instalacja: Na uchwycie ściennym Wymiary: 155mm x 130mm Zasilanie: AC 24V ±10% 30W Temperatura pracy: -10 C 40 C Waga: 5Kg Rejestrator cyfrowy Wejścia wideo: 16 (BNC) Wyjścia wideo: 1 x OUT (BNC) 1 x CALL (BNC) Wejścia audio:4(cinch) Wyjścia audio: 2 (CINCH) Metoda kompresji zapisu: MPEG4 Liczba poziomów kompresji: 4 Rozdzielczości zapisanego obrazu: 720x x x288 - Łączna max. prędkość zapisu: x x x288 - Regulacja prędkości zapisu:maksymalna liczba klatek w danej rozdzielczości X (400,200,100), 1/2 X, 1/4 X, 1/8 X Tryby nagrywania: Ręczny, alarmowy, detekcja ruchu, harmonogram Obsługiwane dyski twarde: Max: 2x 320 GB Archiwizacja na zewnętrznych nośnikach: MoŜliwość podłączenia napędów USB MoŜliwe jest kopiowanie dowolnych krótkich fragmentów nagrania z rejestratora. 6

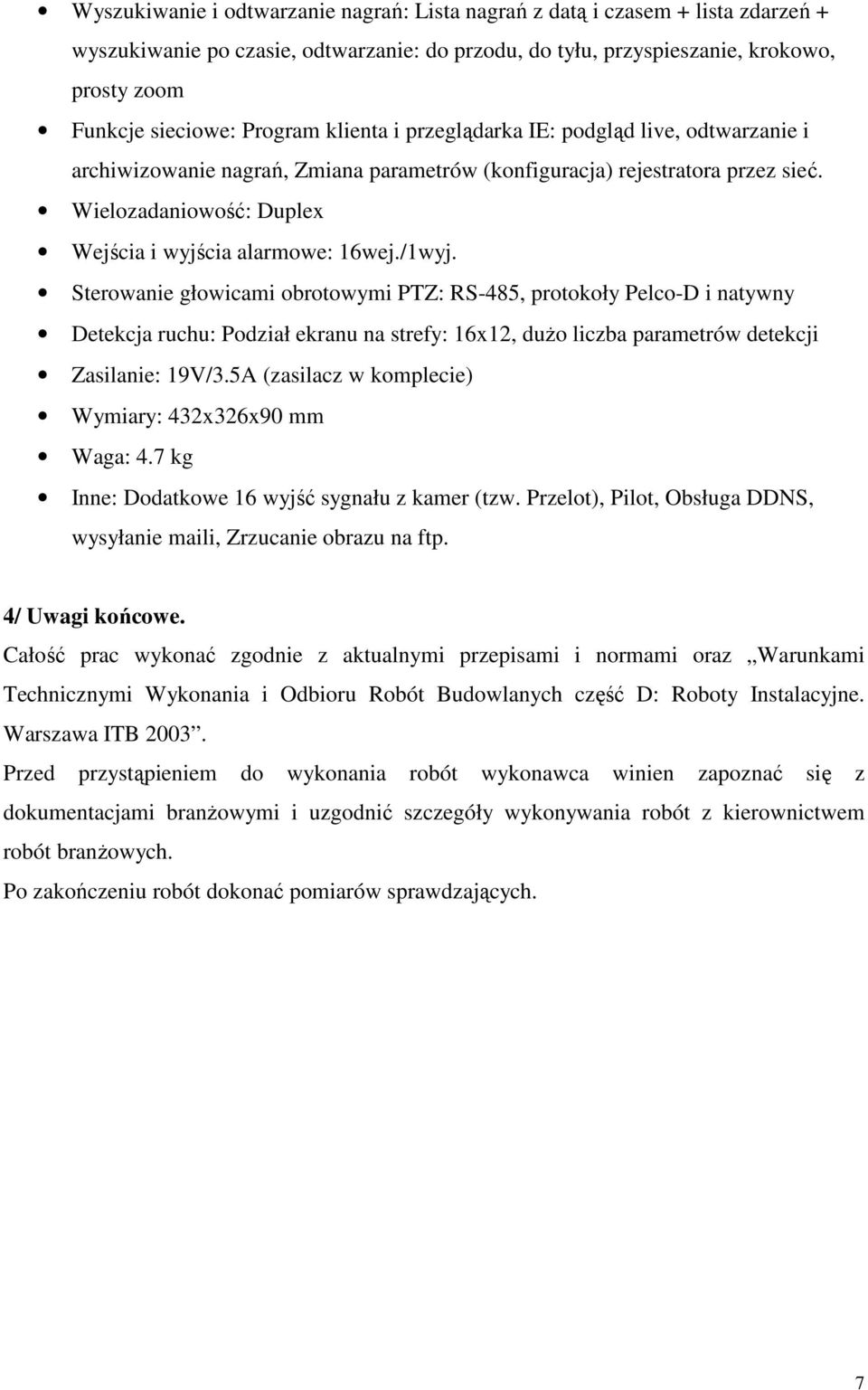

7 Wyszukiwanie i odtwarzanie nagrań: Lista nagrań z datą i czasem + lista zdarzeń + wyszukiwanie po czasie, odtwarzanie: do przodu, do tyłu, przyspieszanie, krokowo, prosty zoom Funkcje sieciowe: Program klienta i przeglądarka IE: podgląd live, odtwarzanie i archiwizowanie nagrań, Zmiana parametrów (konfiguracja) rejestratora przez sieć. Wielozadaniowość: Duplex Wejścia i wyjścia alarmowe: 16wej./1wyj. Sterowanie głowicami obrotowymi PTZ: RS-485, protokoły Pelco-D i natywny Detekcja ruchu: Podział ekranu na strefy: 16x12, duŝo liczba parametrów detekcji Zasilanie: 19V/3.5A (zasilacz w komplecie) Wymiary: 432x326x90 mm Waga: 4.7 kg Inne: Dodatkowe 16 wyjść sygnału z kamer (tzw. Przelot), Pilot, Obsługa DDNS, wysyłanie maili, Zrzucanie obrazu na ftp. 4/ Uwagi końcowe. Całość prac wykonać zgodnie z aktualnymi przepisami i normami oraz Warunkami Technicznymi Wykonania i Odbioru Robót Budowlanych część D: Roboty Instalacyjne. Warszawa ITB Przed przystąpieniem do wykonania robót wykonawca winien zapoznać się z dokumentacjami branŝowymi i uzgodnić szczegóły wykonywania robót z kierownictwem robót branŝowych. Po zakończeniu robót dokonać pomiarów sprawdzających. 7

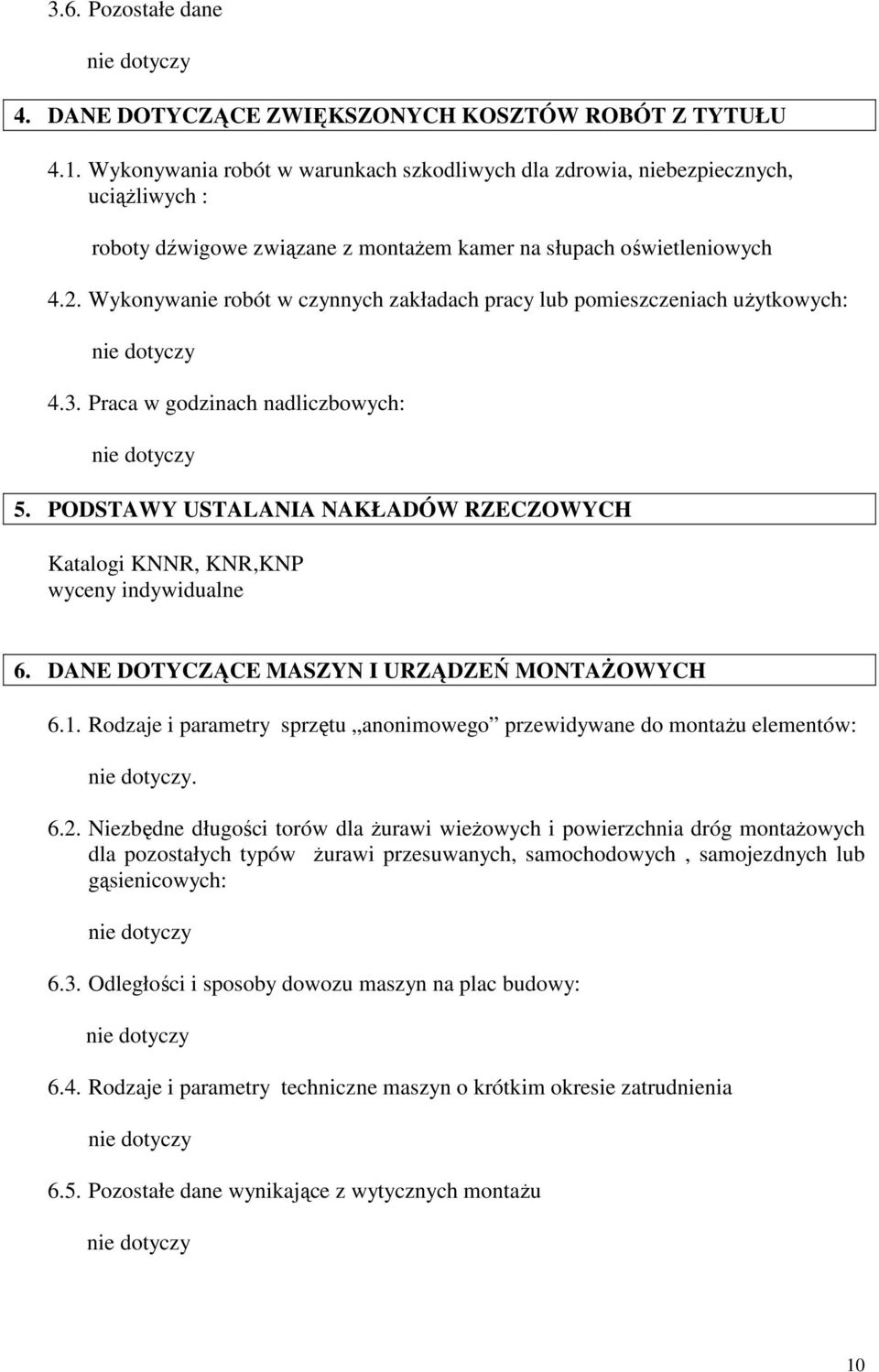

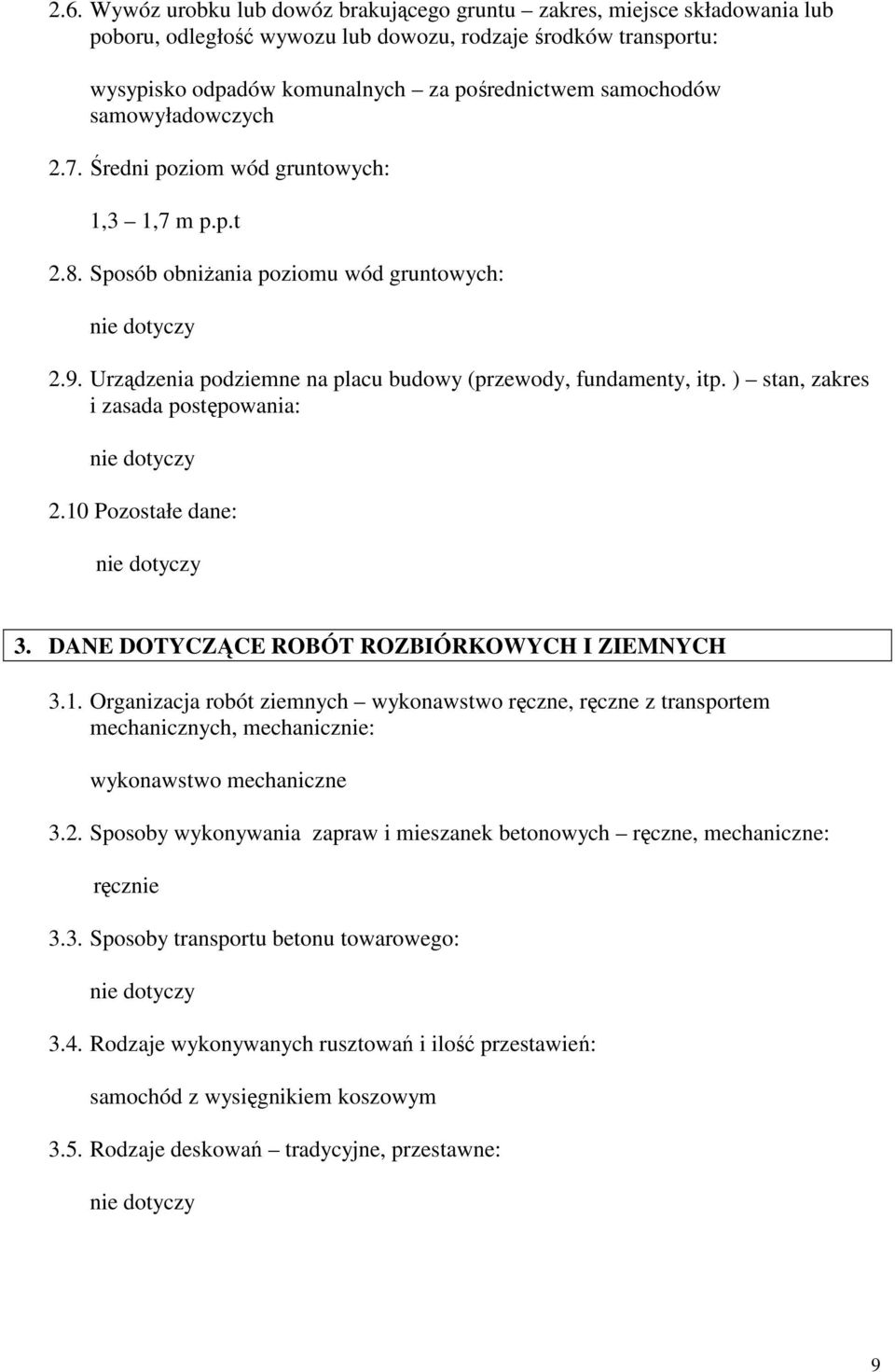

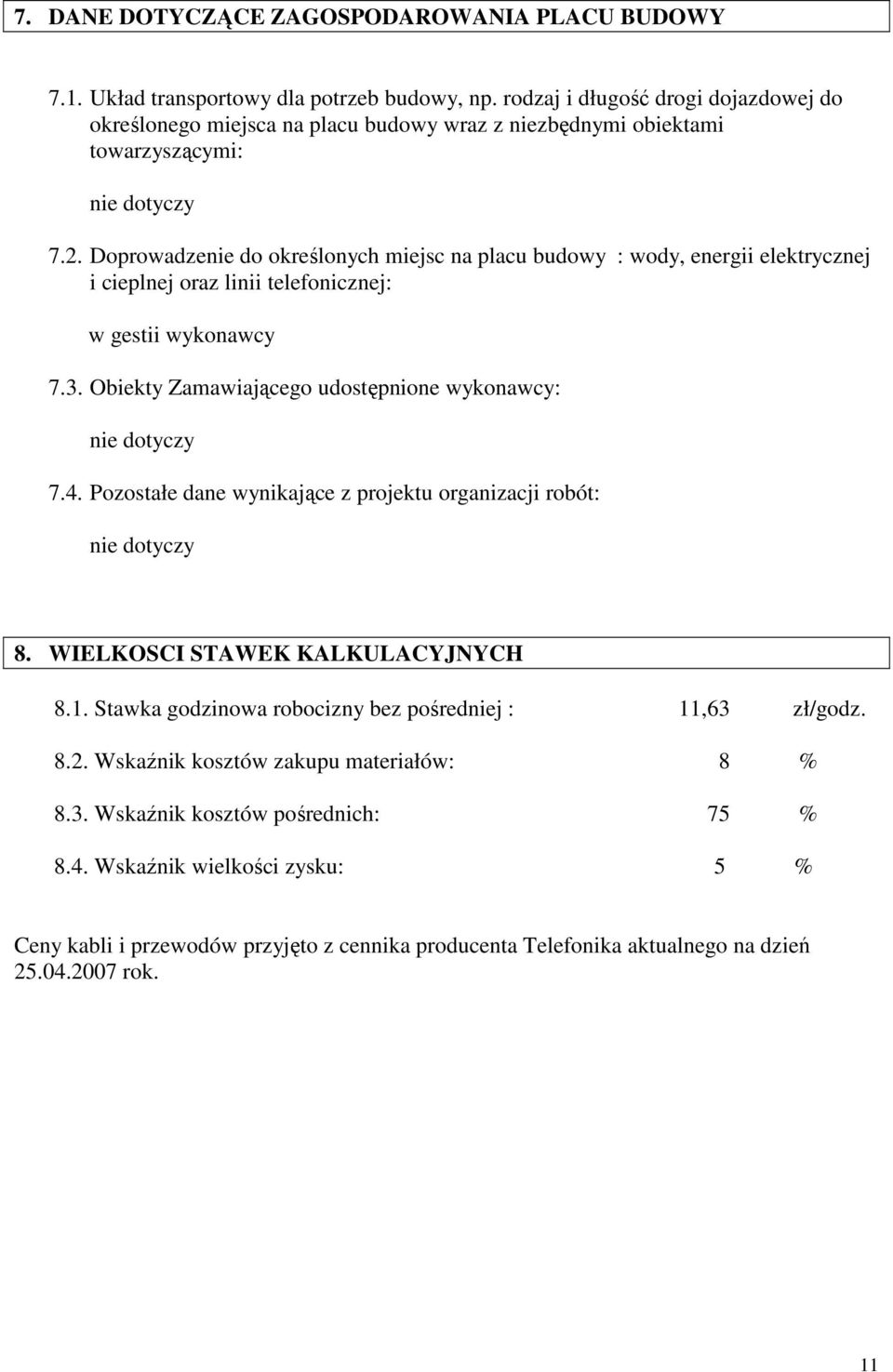

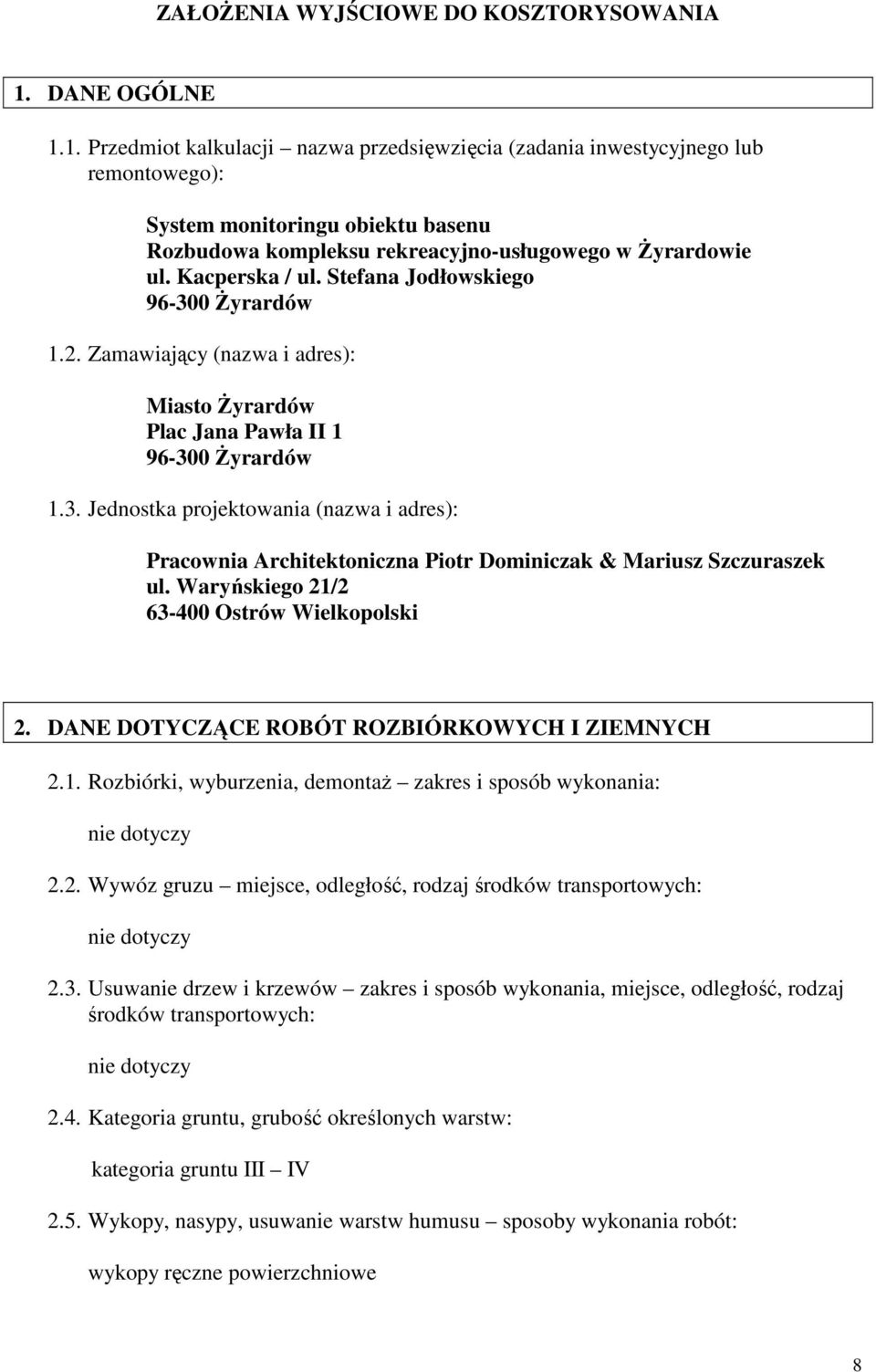

8 ZAŁOśENIA WYJŚCIOWE DO KOSZTORYSOWANIA 1. DANE OGÓLNE 1.1. Przedmiot kalkulacji nazwa przedsięwzięcia (zadania inwestycyjnego lub remontowego): System monitoringu obiektu basenu Rozbudowa kompleksu rekreacyjno-usługowego w śyrardowie ul. Kacperska / ul. Stefana Jodłowskiego śyrardów 1.2. Zamawiający (nazwa i adres): Miasto śyrardów Plac Jana Pawła II śyrardów 1.3. Jednostka projektowania (nazwa i adres): Pracownia Architektoniczna Piotr Dominiczak & Mariusz Szczuraszek ul. Waryńskiego 21/ Ostrów Wielkopolski 2. DANE DOTYCZĄCE ROBÓT ROZBIÓRKOWYCH I ZIEMNYCH 2.1. Rozbiórki, wyburzenia, demontaŝ zakres i sposób wykonania: 2.2. Wywóz gruzu miejsce, odległość, rodzaj środków transportowych: 2.3. Usuwanie drzew i krzewów zakres i sposób wykonania, miejsce, odległość, rodzaj środków transportowych: 2.4. Kategoria gruntu, grubość określonych warstw: kategoria gruntu III IV 2.5. Wykopy, nasypy, usuwanie warstw humusu sposoby wykonania robót: wykopy ręczne powierzchniowe 8
