1 XSLT Dariusz Dudek

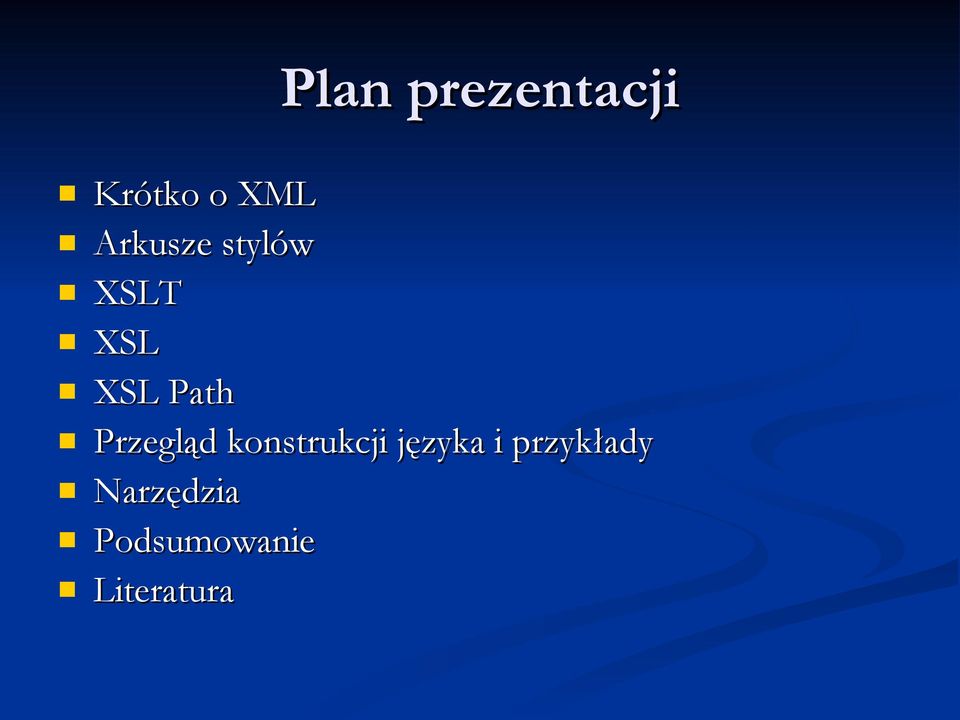

2 Plan prezentacji Krótko o XML Arkusze stylów XSLT XSL XSL Path Przegląd konstrukcji języka i przykłady Narzędzia Podsumowanie Literatura

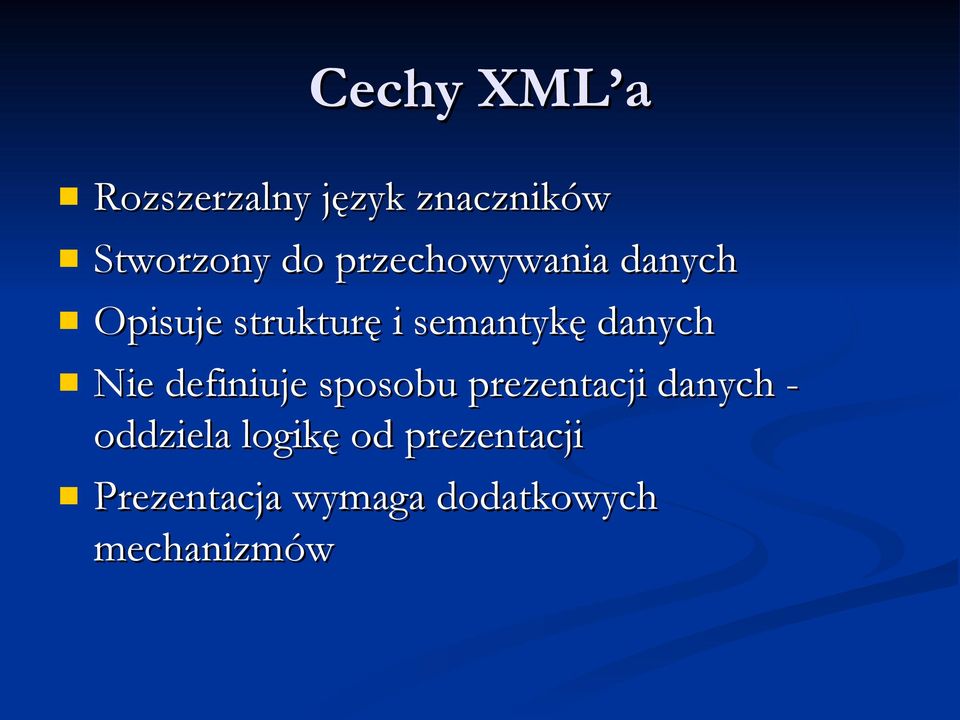

3 Cechy XML a Rozszerzalny język znaczników Stworzony do przechowywania danych Opisuje strukturę i semantykę danych Nie definiuje sposobu prezentacji danych - oddziela logikę od prezentacji Prezentacja wymaga dodatkowych mechanizmów

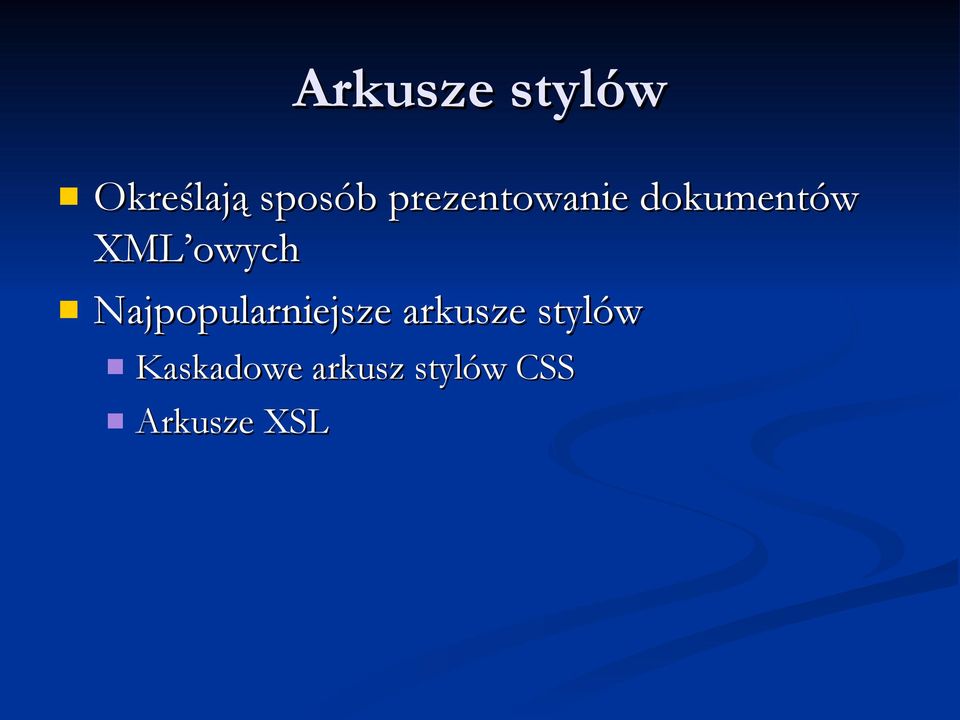

4 Arkusze stylów Określają sposób prezentowanie dokumentów XML owych Najpopularniejsze arkusze stylów Kaskadowe arkusz stylów CSS Arkusze XSL

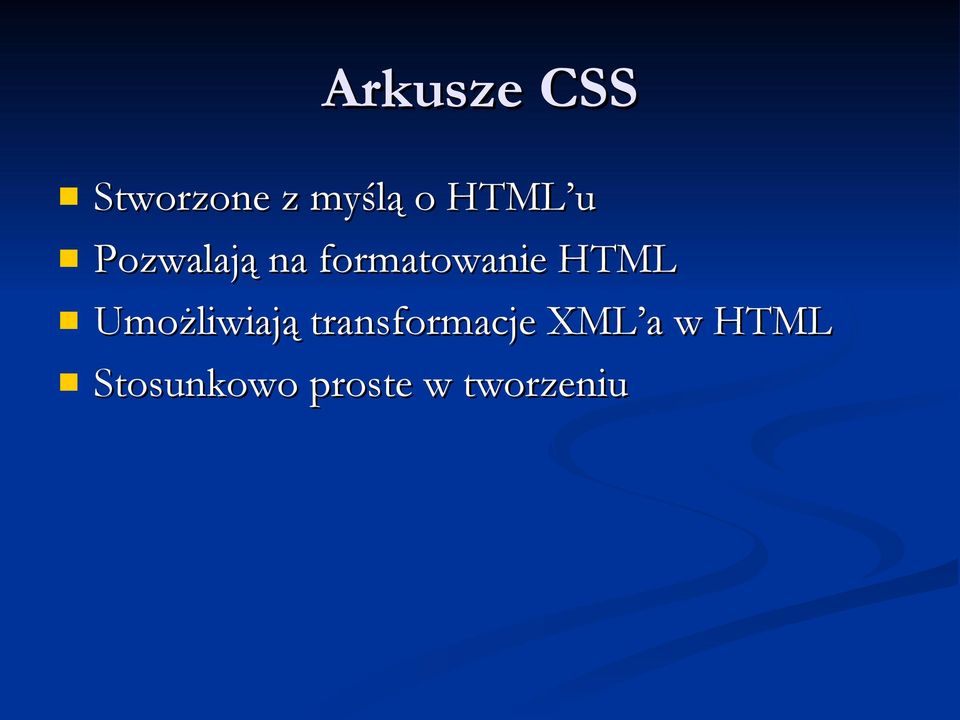

5 Arkusze CSS Stworzone z myślą o HTML u Pozwalają na formatowanie HTML Umożliwiają transformacje XML a w HTML Stosunkowo proste w tworzeniu

6 Arkusze XSL Opracowane dla XML a Umożliwiają transformację w HTML TXT i XML Pozwalają na zmianę struktury dokumentu, filtrowanie elementów, sortowanie Skomplikowane w tworzeniu

7 Przykład XML <ksiazki> <ksiazka> <autor> <imie> Adam </imie> <nazwisko> Mickiewicz </nazwisko> </autor> <tytul> Pan Tadeusz </tytul> <rok-wydania> 1980 </rok-wydania> </ksiazka> <ksiazki>

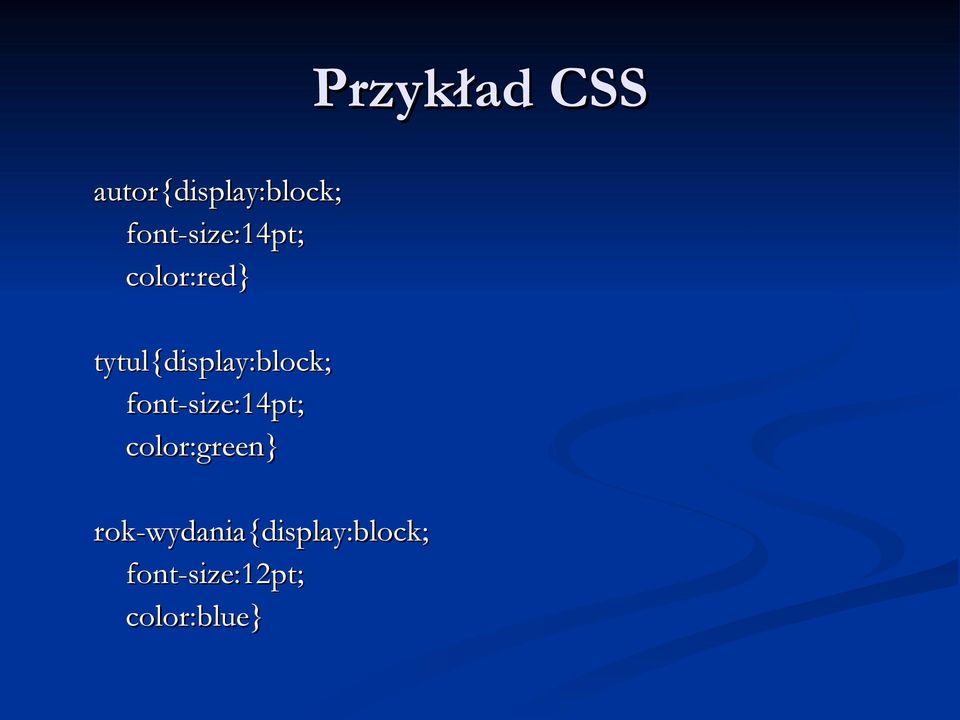

8 Przykład CSS autor{display:block; font-size:14pt; color:red} tytul{display:block; font-size:14pt; color:green} rok-wydania{display:block; font-size:12pt; color:blue}

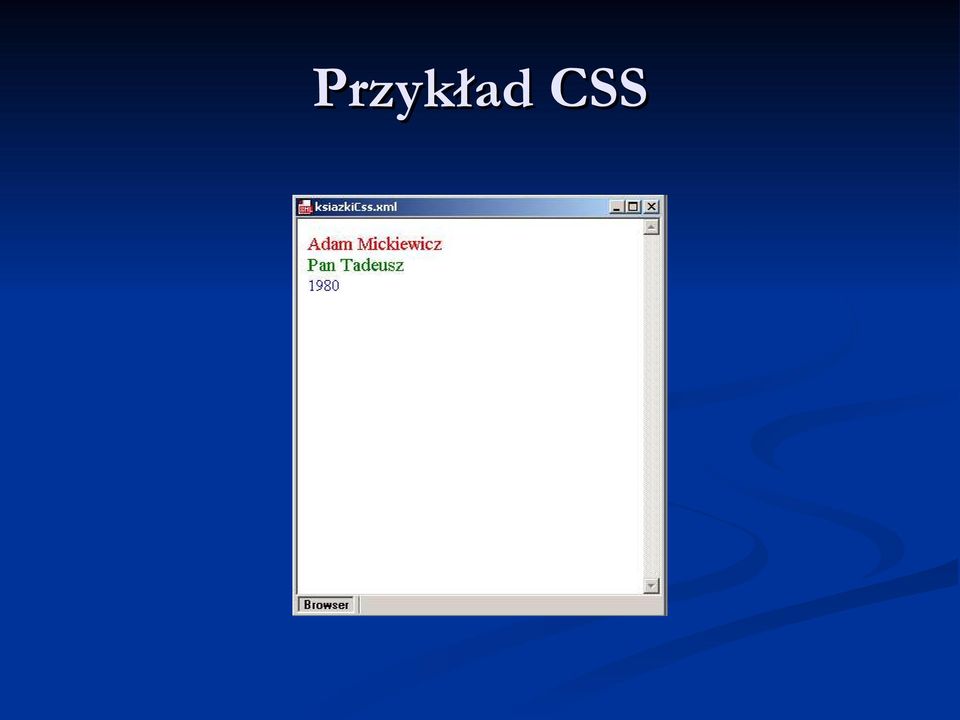

9 Przykład CSS

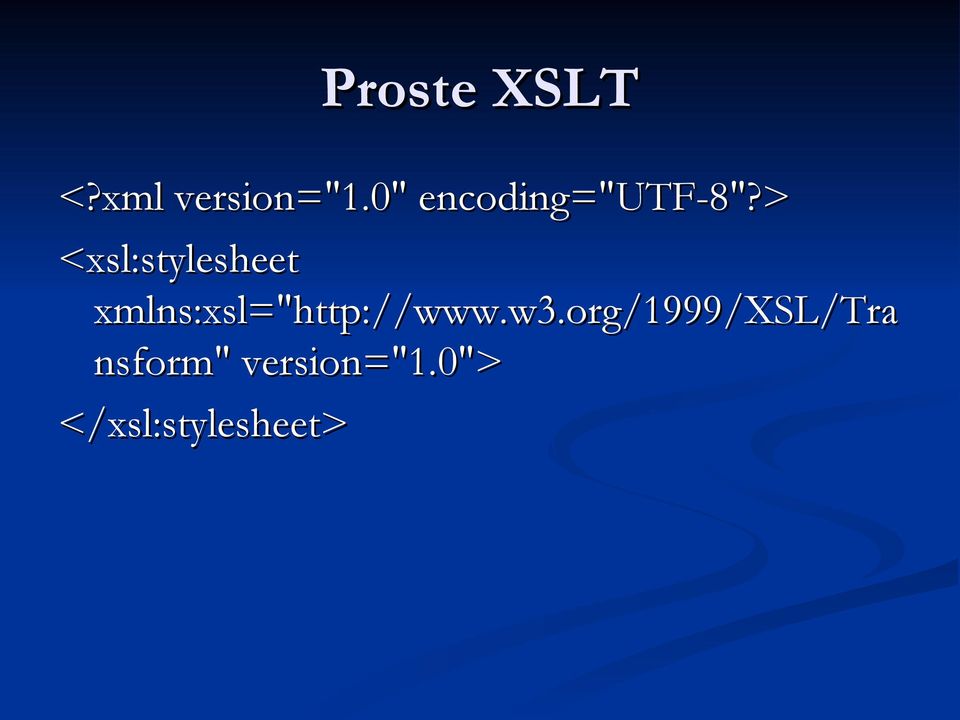

10 Proste XSLT <?xml version="1.0" encoding="utf-8"?> <xsl:stylesheet xmlns:xsl=" nsform" version="1.0"> </xsl:stylesheet>

11 Proste XSLT

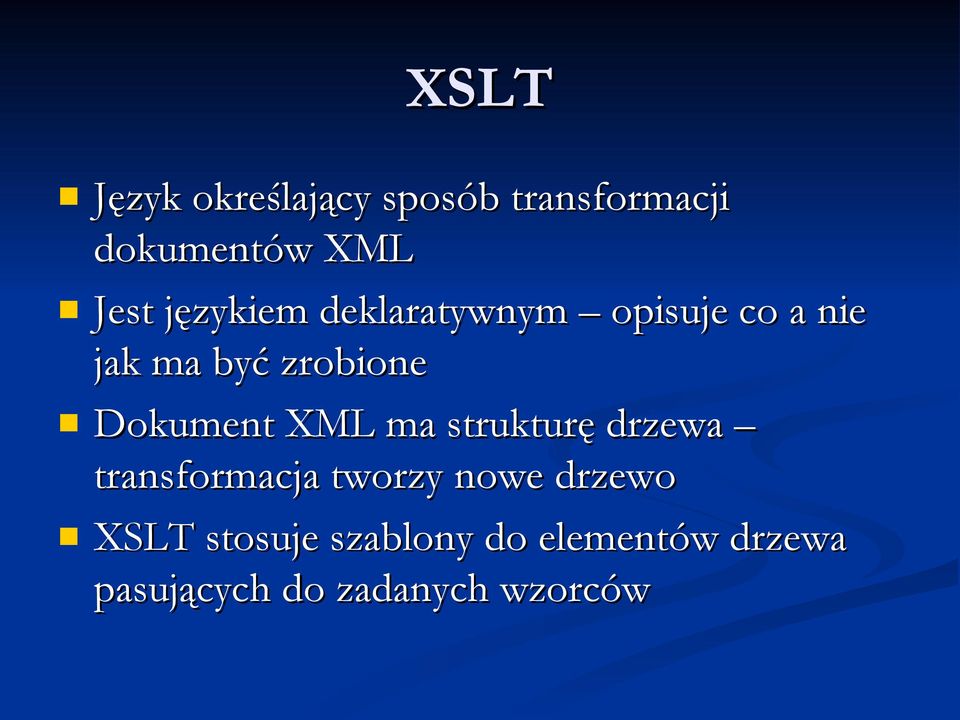

12 XSLT Język określający sposób transformacji dokumentów XML Jest językiem deklaratywnym opisuje co a nie jak ma być zrobione Dokument XML ma strukturę drzewa transformacja tworzy nowe drzewo XSLT stosuje szablony do elementów drzewa pasujących do zadanych wzorców

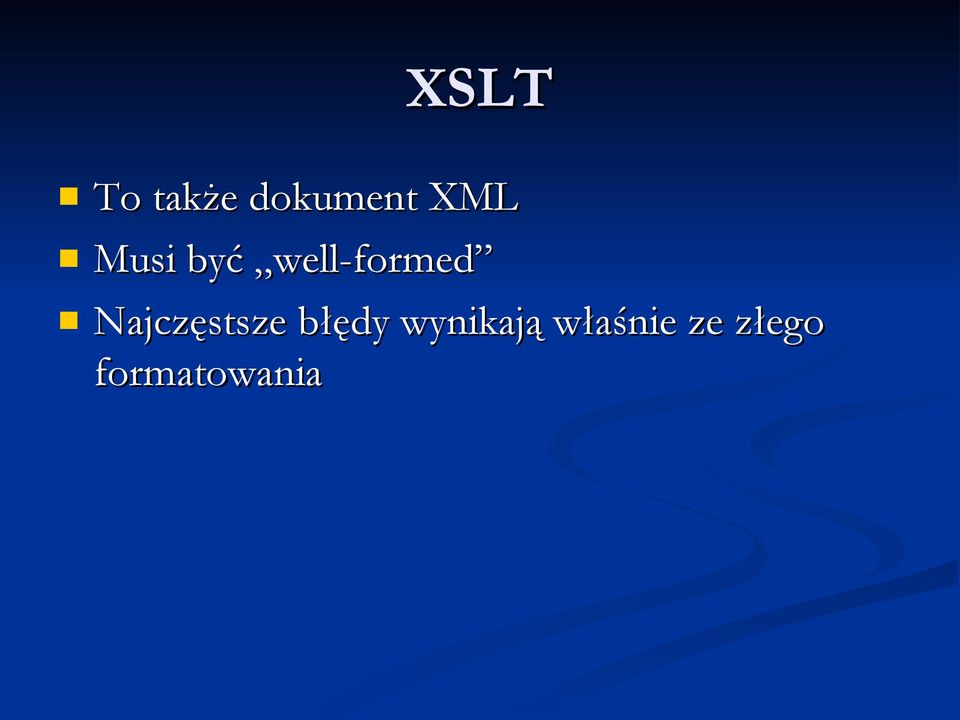

13 XSLT To także dokument XML Musi być well-formed Najczęstsze błędy wynikają właśnie ze złego formatowania

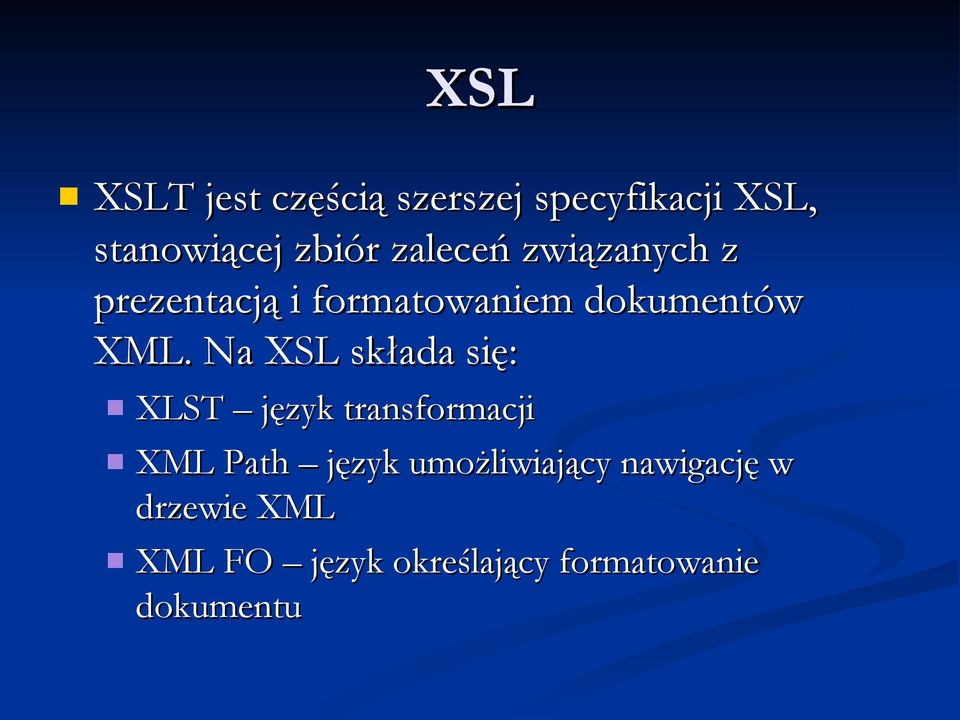

14 XSL XSLT jest częścią szerszej specyfikacji XSL, stanowiącej zbiór zaleceń związanych z prezentacją i formatowaniem dokumentów XML. Na XSL składa się: XLST język transformacji XML Path język umożliwiający nawigację w drzewie XML XML FO język określający formatowanie dokumentu

15 Schemat działania procesorów XSL Procesor odczytuje plik XML i stosuje do niego transformatę XSLT generując nowy dokument

16 Procesory XSL Xalan Saxon MSXML wykorzystywany w IE TransforMiix wykorzystywany w Mozilla/Firefox Netscape Comunicator Uruchamiane zazwyczaj z linii poleceń

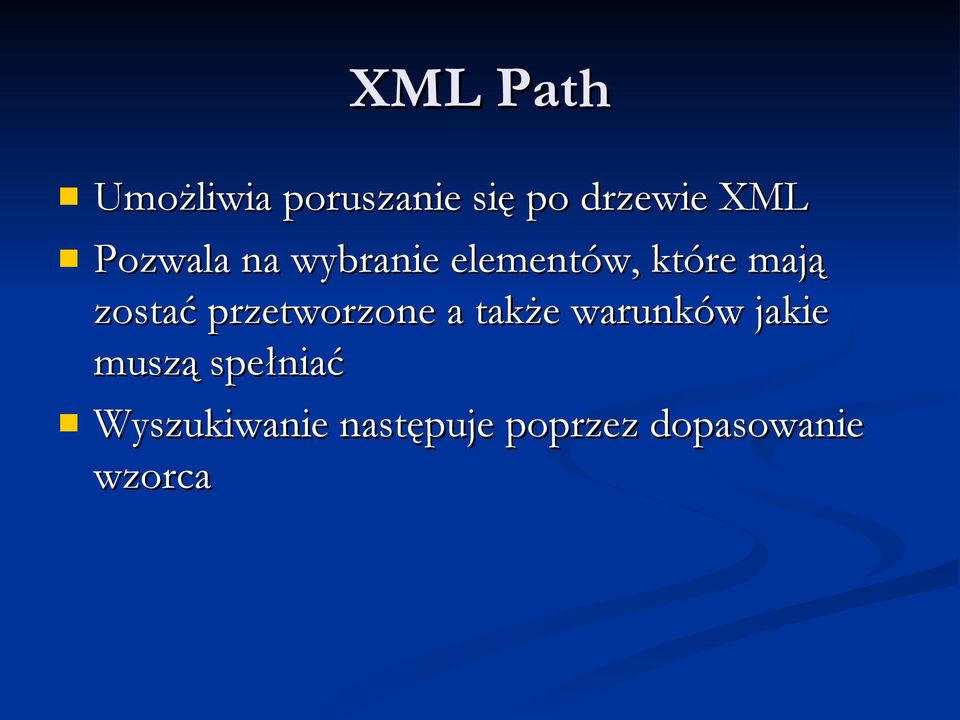

17 XML Path Umożliwia poruszanie się po drzewie XML Pozwala na wybranie elementów, które mają zostać przetworzone a także warunków jakie muszą spełniać Wyszukiwanie następuje poprzez dopasowanie wzorca

18 XML Path Ścieżka wyrażenie pozwalające odwołać się do poszczególnych węzłów drzewa Syntaktyka analogiczna do systemu plików Unix/Linux /ksiazki/ksiazka/autor/

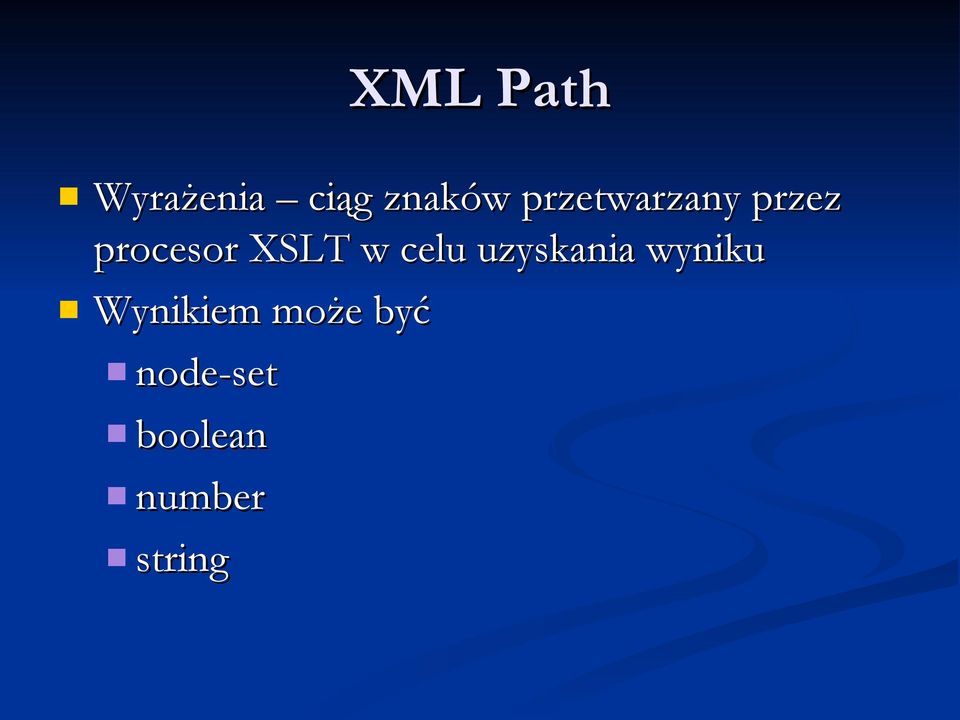

19 XML Path Wyrażenia ciąg znaków przetwarzany przez procesor XSLT w celu uzyskania wyniku Wynikiem może być node-set boolean number string

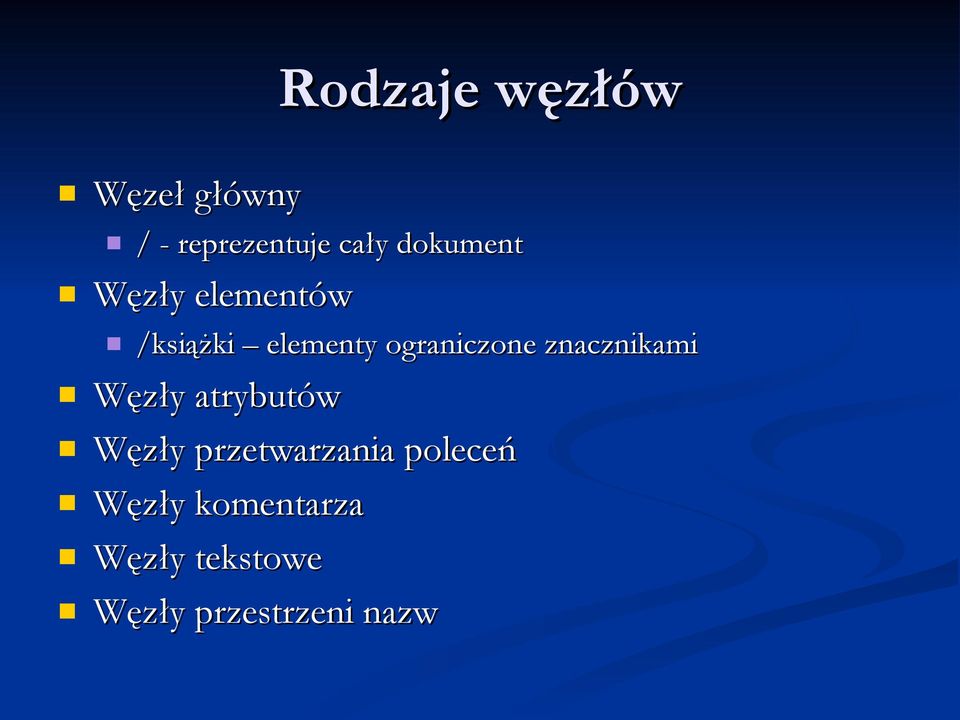

20 Rodzaje węzłów Węzeł główny / - reprezentuje cały dokument Węzły elementów /książki elementy ograniczone znacznikami Węzły atrybutów Węzły przetwarzania poleceń Węzły komentarza Węzły tekstowe Węzły przestrzeni nazw

21 Adresowanie Bezwzględne zaczyna się od / Względne w odniesieniu do przetwarzanego elementu self -. - bieżący węzeł parent.. węzeł nadrzędny child węzęł podrzędny descendant-or-self - // wszystkie węzły podrzędne

22 Adresowanie Adresować można: elementy atrybuty zawartość znaczników komentarze

23 Dostępne funkcje Procesor XSLT zawiera implementację standardowych funkcji (core functions) string name(node-set?) boolean contains(string, string) number count(node-set) number string-length(string string?) i wiele innych

24 XSLT Podstawowe konstrukcje języka xsl:stylesheet xsl:template xsl:aply-templates xsl:for-each xsl:if xsl:chose xsl:sort xsl:element xsl:output xsl:number xsl:element

25 xsl:stylesheet Deklaruje wersję i przestrzeń nazw <xsl:stylesheet xmlns:xsl=" " version="1.0"> </xsl:stylesheet> <xsl:transform xmlns:xsl=" " version="1.0"> </xsl:transform>

26 xsl:template Definiuje reguły które będą zastosowane w momencie znalezienia węzła <xsl:template match="/ksiazki"> <html> <head> <title></title> </head> <p><xsl:value-of select="ksiazka/autor/imie"/></p> </html> </xsl:template>

27 xsl:template

28 xsl:aply-templates Powoduje rekursywne przetwarzanie potomków danego węzła <xsl:template match="/ksiazki"> <html> <head> <title></title> </head> <p><xsl:apply-templates select="ksiazka/autor/imie"/></p> </html> </xsl:template>

29 xsl:aply-templates

30 xsl:for-each <xsl:for-each select = wyrażenie którego wynik to zbiór węzłów /> Stosuje szablon do każdego węzła ze zbioru

31 xsl:for-each <xsl:template match="/ksiazki"> <html> <head><title></title></head> <table> <xsl:for-each select="ksiazka/autor"> <tr ><td bgcolor="yellow"><xsl:value-of select="imie"/></td> <td><xsl:value-of select="nazwisko"/></td></tr> </xsl:for-each> </table> </html> </xsl:template>

32 xsl:for-each

33 xsl:if <xsl:if test = wyrażenie /> Realizuje instrukcje warunkową szablon jest aplikowany tylko gdy spełniony zostanie warunek Nie istnieje else

34 xsl:if <xsl:template match="ksiazka"> <xsl:if test="rok-wydania > 1989"> <xsl:apply-templates select="rok- wydania"/> <br></br> </xsl:if> </xsl:template>

35 xsl:if

36 xsl:choose <xsl:choose> <xsl:when test = wyrażenie logiczne > </xsl:when>... <xsl:otherwise /> </xsl:choose> Funkcjonalność switcha Nakładany jest szablon dla którego spełniony jest warunek Jeśli żaden warunek nie jest spełniony to implikowany jest szablon z otherwise

37 xsl:choose <xsl:template match="ksiazka"> <table> <xsl:choose> <xsl:when test="rok-wydania > 1989"> <tr bgcolor="yellow"><xsl:apply-templates select="rok- wydania"/></tr> </xsl:when> <xsl:otherwise> <tr bgcolor="brown"><xsl:apply-templates select="rok- wydania"/></tr> </xsl:otherwise> </xsl:choose> </table> </xsl:template>

38 xsl:choose

39 xsl:sort <xsl:sort select = string-expression lang = { nmtoken } data-type = { "text" "number" } order = { "ascending" "descending" } case-order = { "upper-first" "lower-first" } /> Umożliwia sortowanie listy według zadancych kryteriów

40 xsl:sort <xsl:template match="ksiazki"> <table> <xsl:apply-templates select="ksiazka"> <xsl:sort select="autor/nazwisko"/> <xsl:sort select="autor/imie"/> </xsl:apply-templates> </table> </xsl:template> <xsl:template match="ksiazka"> <tr><td><xsl:value-of select="autor/nazwisko"/></td> <td><xsl:value-of select="autor/imie"/></td></tr> </xsl:template>

41 xsl:sort

42 xml:output <xsl:output method = "xml" "html" "text" version = nmtoken encoding = string omit-xml-declaration = "yes" "no" standalone = "yes" "no" doctype-public = string doctype-system = string cdata-section-elements = qnames indent = "yes" "no" media-type = string /> Określa docelowy format dokumentu XML

43 xsl:number <xsl:number level = "single" "multiple" "any" count = pattern from = pattern value = number-expression format = { string } lang = { nmtoken } letter-value = { "alphabetic" "traditional" } grouping-separator = { char } grouping-size = { number } />

44 xsl:number format implikuje numerowanie 1 1, 2, , 02, 03 A A, B, C a a, b, c i i, ii, iii, iv I I, II, III

45 xsl:number <xsl:template match="ksiazka"> <table> <tr> <td><xsl:number level="any"/> <xsl:apply-templates select="autor/nazwisko"/></td> <td><xsl:apply-templates select="autor/imie"/></td> </tr> </table> </xsl:template>

46 xsl:number

47 xsl:import xsl:include Umożliwiają włączenie innych arkuszy <xsl:include href = uri-reference /> Może wystąpić tylko w głównym elemencie <xsl:import href = uri-reference /> Może wystąpić w dowolnym miejscu po ostatnim xsl:include

48 xsl:element <xsl:element name = { qname } namespace = { uri-reference } use-attribute-sets = qnames> </xsl:element> Pozwala na dodanie nowego elementu

49 xsl:element <xsl:template match="ksiazka"> <table> <tr><xsl:apply-templates select="autor/imie"/></tr> <tr><xsl:apply-templates select="autor/nazwisko"/></tr> <tr><xsl:element name="rok- urodzenia">1900</xsl:element></tr> </table> </xsl:template>

50 xsl:element

51 Narzędzia Altova XMLSPY Oxygen Funkcjonują jako samobieżki oraz pluginy do Eclipse a

52 Podsumowanie XSLT pozwala na transformacje w HTML XML i TEXT XML Path określa które elementy będą transformowane, szablon definiuje sposób transformacji Transformacja XML->XML to wygodne rozwiązanie dla biznesu Możliwe reorganizację dokumentu Filtrowanie zawartości Łączenie kilku dokumentów

53 Podsumowanie Wada - w przypadku gdy chcemy odfiltrować tylko kilka znaczników musimy się napisać

54 Literatura Poznaj XSLT Michael Floyd
