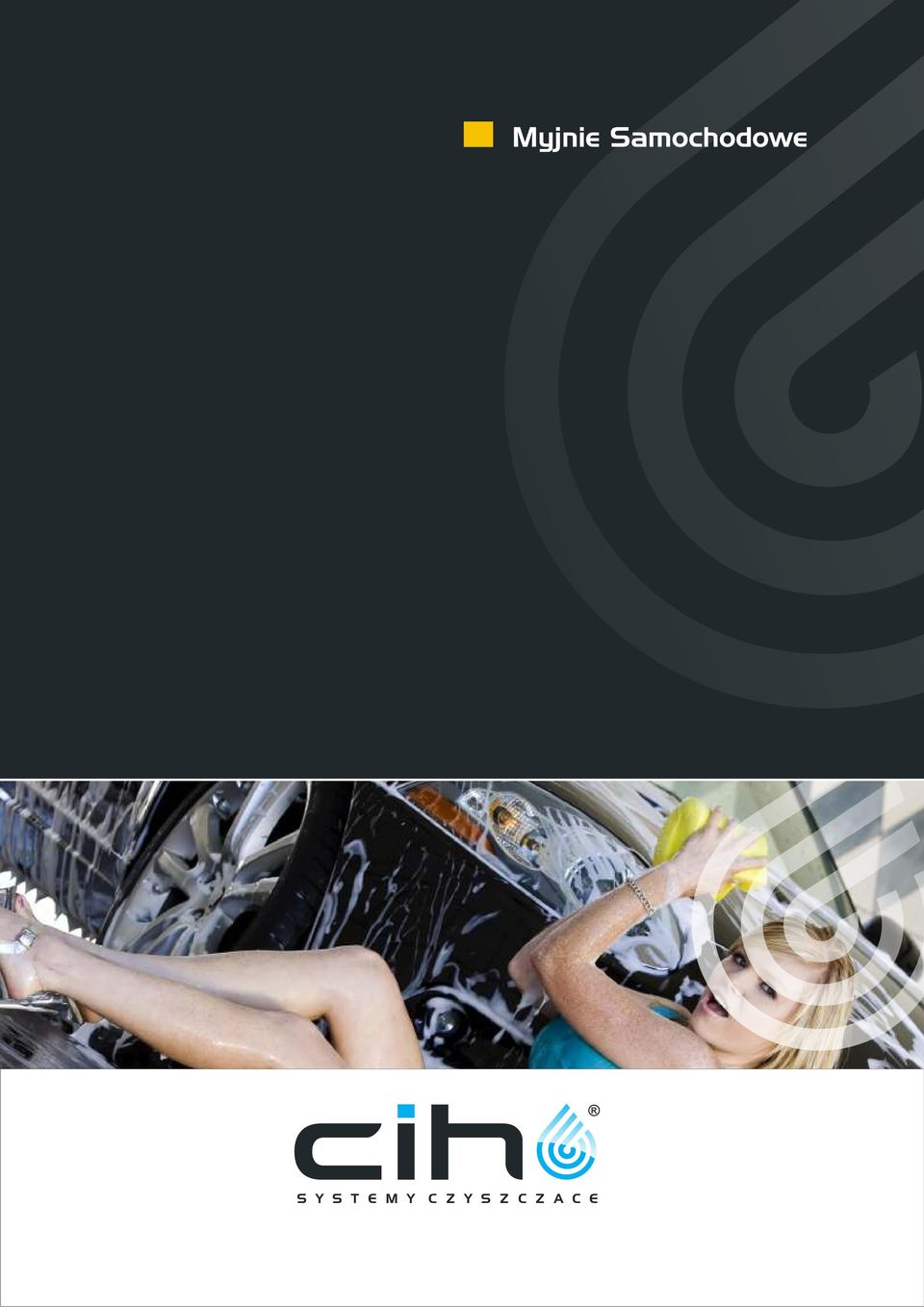

1 S Y S T E M Y C Z Y S Z C Z A C E Myjnie Samochodowe

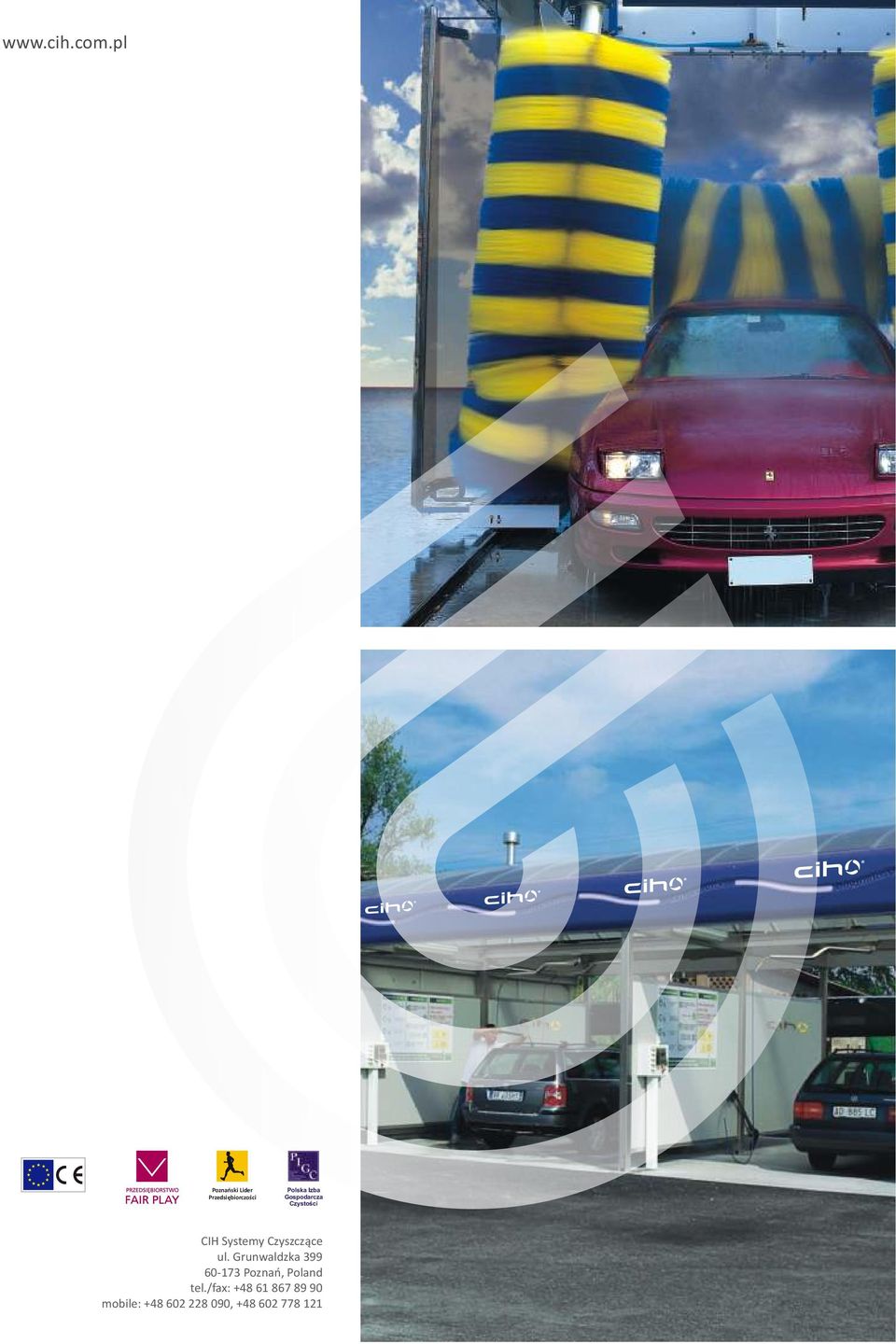

2 Poznański Lider Przedsiębiorczości Polska Izba Gospodarcza Czystości CIH Systemy Czyszczące ul. Grunwaldzka Poznań, Poland tel./fax: mobile: ,

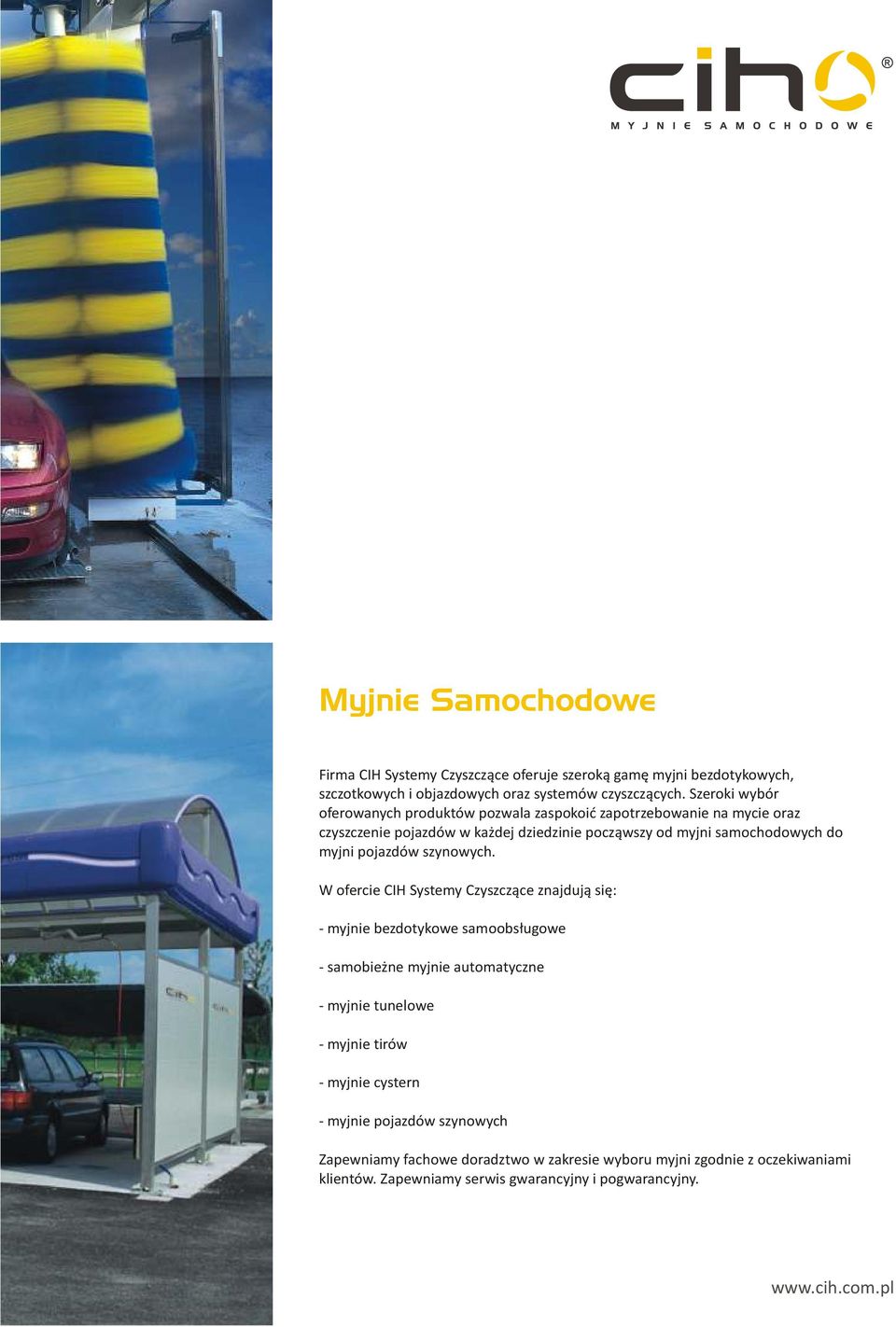

3 Myjnie Samochodowe Firma CIH Systemy Czyszczące oferuje szeroką gamę myjni bezdotykowych, szczotkowych i objazdowych oraz systemów czyszczących. Szeroki wybór oferowanych produktów pozwala zaspokoić zapotrzebowanie na mycie oraz czyszczenie pojazdów w każdej dziedzinie począwszy od myjni samochodowych do myjni pojazdów szynowych. W ofercie CIH Systemy Czyszczące znajdują się: - myjnie bezdotykowe samoobsługowe - samobieżne myjnie automatyczne - myjnie tunelowe - myjnie tirów - myjnie cystern - myjnie pojazdów szynowych Zapewniamy fachowe doradztwo w zakresie wyboru myjni zgodnie z oczekiwaniami klientów. Zapewniamy serwis gwarancyjny i pogwarancyjny.

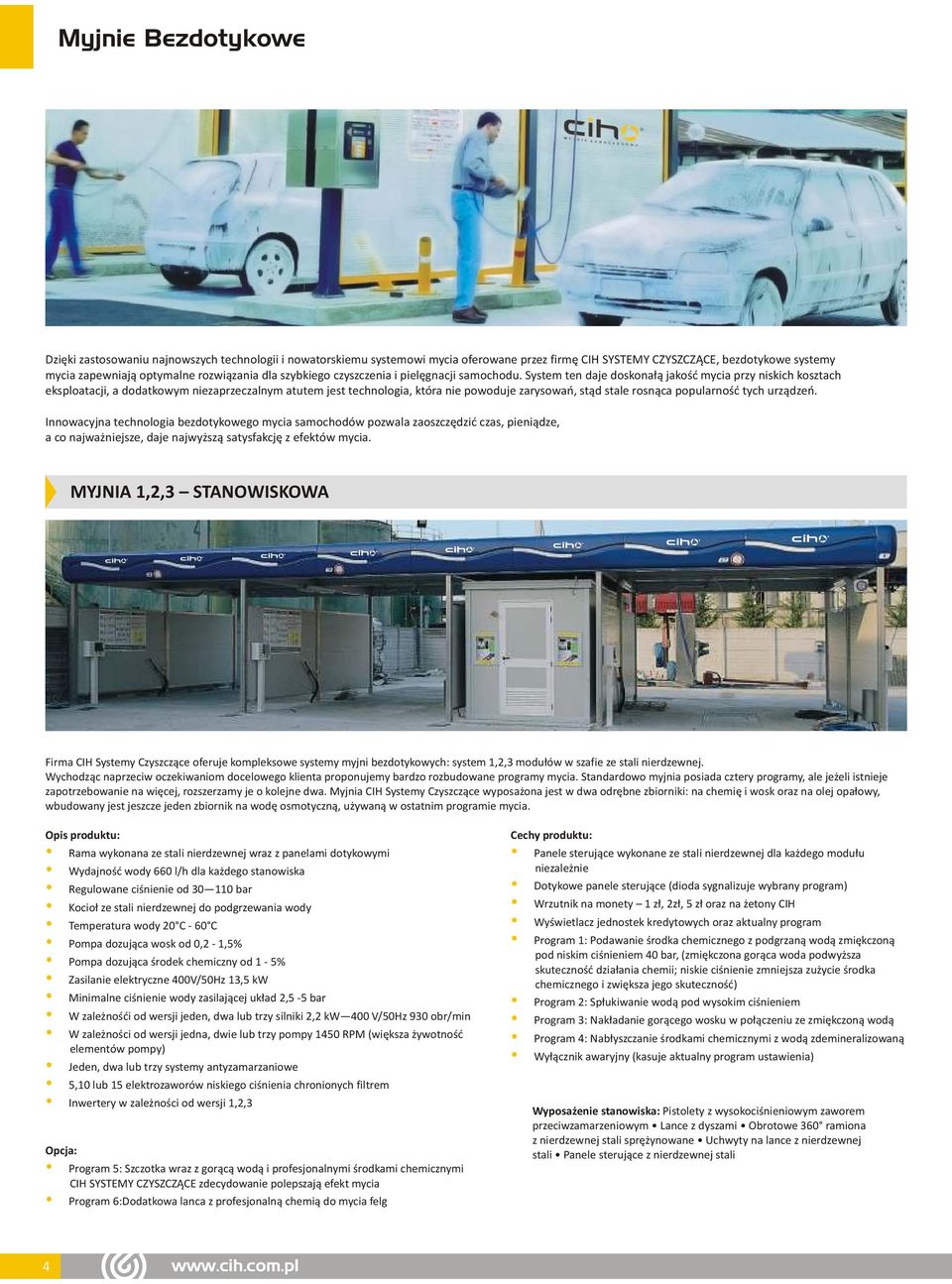

4 Myjnie Bezdotykowe Dzięki zastosowaniu najnowszych technologii i nowatorskiemu systemowi mycia oferowane przez firmę CIH SYSTEMY CZYSZCZĄCE, bezdotykowe systemy mycia zapewniają optymalne rozwiązania dla szybkiego czyszczenia i pielęgnacji samochodu. System ten daje doskonałą jakość mycia przy niskich kosztach eksploatacji, a dodatkowym niezaprzeczalnym atutem jest technologia, która nie powoduje zarysowań, stąd stale rosnąca popularność tych urządzeń. Innowacyjna technologia bezdotykowego mycia samochodów pozwala zaoszczędzić czas, pieniądze, a co najważniejsze, daje najwyższą satysfakcję z efektów mycia. MYJNIA 1,,3 STANOWISKOWA Firma CIH Systemy Czyszczące oferuje kompleksowe systemy myjni bezdotykowych: system 1,,3 modułów w szafie ze stali nierdzewnej. Wychodząc naprzeciw oczekiwaniom docelowego klienta proponujemy bardzo rozbudowane programy mycia. Standardowo myjnia posiada cztery programy, ale jeżeli istnieje zapotrzebowanie na więcej, rozszerzamy je o kolejne dwa. Myjnia CIH Systemy Czyszczące wyposażona jest w dwa odrębne zbiorniki: na chemię i wosk oraz na olej opałowy, wbudowany jest jeszcze jeden zbiornik na wodę osmotyczną, używaną w ostatnim programie mycia. Opis produktu: Rama wykonana ze stali nierdzewnej wraz z panelami dotykowymi Wydajność wody 660 l/h dla każdego stanowiska Regulowane ciśnienie od 30 1 bar Kocioł ze stali nierdzewnej do podgrzewania wody Temperatura wody 0 C - 60 C Pompa dozująca wosk od 0, - 1,5% Pompa dozująca środek chemiczny od 1-5% Zasilanie elektryczne 400V/50Hz 13,5 kw Minimalne ciśnienie wody zasilającej układ,5-5 bar W zależnośći od wersji jeden, dwa lub trzy silniki, kw 400 V/50Hz 930 obr/min W zależności od wersji jedna, dwie lub trzy pompy RPM (większa żywotność elementów pompy) Opcja: Jeden, dwa lub trzy systemy antyzamarzaniowe 5, lub 15 elektrozaworów niskiego ciśnienia chronionych filtrem Inwertery w zależności od wersji 1,,3 Program 5: Szczotka wraz z gorącą wodą i profesjonalnymi środkami chemicznymi CIH SYSTEMY CZYSZCZĄCE zdecydowanie polepszają efekt mycia Program 6:Dodatkowa lanca z profesjonalną chemią do mycia felg Cechy produktu: Panele sterujące wykonane ze stali nierdzewnej dla każdego modułu niezależnie Dotykowe panele sterujące (dioda sygnalizuje wybrany program) Wrzutnik na monety 1 zł, zł, 5 zł oraz na żetony CIH Wyświetlacz jednostek kredytowych oraz aktualny program Program 1: Podawanie środka chemicznego z podgrzaną wodą zmiękczoną pod niskim ciśnieniem 40 bar, (zmiękczona gorąca woda podwyższa skuteczność działania chemii; niskie ciśnienie zmniejsza zużycie środka chemicznego i zwiększa jego skuteczność) Program : Spłukiwanie wodą pod wysokim ciśnieniem Program 3: Nakładanie gorącego wosku w połączeniu ze zmiękczoną wodą Program 4: Nabłyszczanie środkami chemicznymi z wodą zdemineralizowaną Wyłącznik awaryjny (kasuje aktualny program ustawienia) Wyposażenie stanowiska: Pistolety z wysokociśnieniowym zaworem przeciwzamarzeniowym Lance z dyszami Obrotowe 360 ramiona z nierdzewnej stali sprężynowane Uchwyty na lance z nierdzewnej stali Panele sterujące z nierdzewnej stali 4

5 Myjnie Bezdotykowe MYJNIA 4,5,6 STANOWISKOWA Firma CIH Systemy Czyszczące oferuje kompleksowe systemy myjni bezdotykowych: system 4,5,6 modułów w szafie ze stali nierdzewnej. Wychodząc naprzeciw oczekiwaniom docelowego klienta proponujemy bardzo rozbudowane programy mycia. Standardowo myjnia posiada cztery programy, ale jeżeli istnieje zapotrzebowanie na więcej, rozszerzamy je o kolejne dwa. Myjnia CIH Systemy Czyszczące wyposażona jest w dwa odrębne zbiorniki: na chemię i wosk oraz na olej opałowy, wbudowany jest jeszcze jeden zbiornik na wodę osmotyczną, używaną w ostatnim programie mycia. Opis produktu: Rama wykonana ze stali nierdzewnej wraz z panelami dotykowymi Wydajność wody 660 l/h dla każdego stanowiska Regulowane ciśnienie od 30 1 bar Kocioł ze stali nierdzewnej do podgrzewania wody Temperatura wody 0 C - 60 C Pompa dozująca środek chemiczny od 1-5% Zasilanie elektryczne 400V/50Hz 13,5 kw Minimalne ciśnienie wody zasilającej układ,5-5 bar W zależności od wersji cztery, pięć lub sześć silników, kw 400 V/50Hz 930 obr/min W zależności od wersji cztery, pięć lub sześć pomp RPM (większa żywotność elementów pompy) Cztery, pięć lub sześć systemów antyzamarzaniowych 0,5 lub 30 elektrozaworów niskiego ciśnienia chronionych filtrem Inwertery w zależności od wersji 4,5,6 Wyposażenie stanowiska: Pistolety z wysokociśnieniowym zaworem przeciwzamarzeniowym Lance z dyszami Obrotowe 360 ramiona z nierdzewnej stali sprężynowane Uchwyty na lance z nierdzewnej stali Panele sterujące z nierdzewnej stali Cechy produktu: Opcja: Panele sterujące wykonane ze stali nierdzewnej dla każdego modułu niezależnie Dotykowe panele sterujące (dioda sygnalizuje wybrany program) Wrzutnik na monety 1 zł, zł, 5 zł oraz na żetony CIH Wyświetlacz jednostek kredytowych oraz aktualny program Program 1: Podawanie środka chemicznego z podgrzaną wodą zmiękczoną pod niskim ciśnieniem 40 bar, (zmiękczona gorąca woda podwyższa skuteczność działania chemii; niskie ciśnienie zmniejsza zużycie środka chemicznego i zwiększa jego skuteczność) Program : Spłukiwanie wodą pod wysokim ciśnieniem Program 3: Nakładanie gorącego wosku w połączeniu ze zmiękczoną wodą Program 4: Nabłyszczanie środkami chemicznymi z wodą zdemineralizowaną Wyłącznik awaryjny (kasuje aktualny program ustawienia) Program 5: Szczotka wraz z gorącą wodą i profesjonalną chemią CIH Systemy Czyszczące zdecydowanie polepszają efekt mycia Program 6: Dodatkowa lanca z profesjonalną chemią do mycia felg ODKURZACZ SAMOOBSŁUGOWY Bardzo ważnym elementem w odkurzaczach samoobsługowych jest turbina. Zastosowana turbina w naszych odkurzaczach jest wysokiej jakości. Dzięki indukcyjnym turbinom odkurzacz ten jest długożywotny. W większości odkurzaczy na rynku stosowane są turbiny szczotkowe. Żywotność takich turbin to ok 00 h pracy (szczotki na komutatorze). Turbiny indukcyjne działają na zasadzie pola magnetycznego i nie posiadają elementów ściernych. Opis produktu: Obudowa wykonana ze stali nierdzewnej lub malowana Turbina indukcyjna, Kw (zapewniająca długotrwałą pracę i żywotność) Termiczne zabezpieczenie turbiny System automatycznego otrząsania filtra Elektroniczny moduł na żetony (6 rodzai monet lub żetonów) Filtr polietylenowy Wewnętrzny programator maszyny (programowanie jednostki czasowej, sprawdzanie ilości monet przyjętych) Stożkowy filtr poliestrowy 5

6 Urządzenia Wysokociśnieniowe Stacjonarne Urządzenia te dzięki bardzo dużej wszechstronności mogą być stosowane na myjniach samochodów ciężarowych lub osobowych, do mycia cystern i zbiorników wewnątrz, w warsztatach samochodowych, czy też stosowane w rolnictwie, przemyśle spożywczym oraz w sektorze budowlanym i przemysłowym. Możliwość łączenia maszyn w segmenty Model ten jest stacjonarnym przemysłowym urządzeniem wysokociśnieniowym zimno lub gorącowodnym przygotowanym do pracy ciągłej. Modele te zostały zaprojektowane jako podwójne lub potrójne zimno lub gorącowodne stanowiska myjące, pracujące niezależnie dla każdej z pomp. System ten tworzy autonomiczne stanowiska pracy dla trzech operatorów według schematu obok, na zasadzie systemu centralnego mycia bezdotykowego. Dzięki temu mając pojedyncze urządzenie możemy obsługiwać do trzech stanowisk posiadając tylko jedno rozprowadzenie wody, ponieważ każda z pomp może pracować oddzielnie lub w razie potrzeby wszystkie razem (patrz rysunek - punkt 1,,3), jako centrum systemu mycia. Pompy w powyższych modelach załączają się automatycznie w zależności od tego czy pracuje 1, lub 3 osoby. Dzięki temu unikatowemu rozwiązaniu mamy do dyspozycji trzy stanowiska pracy zamknięte w jednej obudowie. Dane techniczne: Kod artykułu Ciśnienie bar Przepływ wody l/h Pompa Moc KM RPM Bojler Temperatura wody Maxi 01/X-V ML Maxi 0/X-V ML / 900x 7,5x 0-90 Maxi 401/X-V ML MAXI 0/X-V Dane techniczne: Kod artykułu Ciśnienie bar Przepływ wody l/h Pompa Zasilanie KM RPM Temperatura wody WF/P1-11 ML / 7,5 70 WF/P - 1 ML / 45 WF/P ML / 7,5 70 WF/P1-301 ML / 7,5 45 WF/P - 15 ML / 7,

7 Urządzenia Wysokociśnieniowe Stacjonarne Cechy produktów: 3-tłokowa pompa ceramiczna z głowicą z mosiądzu Automatyczny zawór regulujący ciśnienie wody Zamocowany zawór bezpieczeństwa Zwłoczne (opóźnione) zdalne sterowanie (tst) opóźnione na każdym silniku Łącznik silnika/pompy z elastycznym złącznikiem (tylko dla wf/p 160/15) 40-litrowy zbiornik wody z nierdzewnej stali z dwoma zaworami Filtr wody na pompach, rura odprowadzająca Przełącznik ciśnienia w celu ochrony rury wysokociśnieniowej każdej pompy Przekładnia różnicowa przełącznik ciśnienia (automatyczny) używany do uruchomienia i zatrzymania silników pompy Elektryczny pojemnik z nierdzewnej stali (ochrona ip54) i neoprenowy przewód zasilania Anty-wibracyjny akumulator hydrauliczny na każdej pompie/silniku Urządzenie bezpieczeństwa wyłącznik zasilania w przypadku wyłączenia prądu Kontrola czasu- maksymalnie 4 godziny, regulowany; przycisk zatrzymania alarmowego Przełącznik zatrzymaj i uruchom na każdej pompie/silniku z światłem ostrzegawczym Światło ostrzegawcze w przypadku niewystarczającego zasilania wody (wyłączenie maszyny) Ostrzegawcze światło w przypadku problemów z zasilaniem Na każdej pompie licznik czasu Łącznica (płyta/tablica) elektryczna z systemem plc, rozszerzona kontrola zatrzymania (max godziny) całkowitym zamknięciem, kontrola temperatury wody, kontrola wycieku, kontrola niskiego poziomu wody, kontrola czasu na każdej pompie, automatyczne uruchomienie i zatrzymanie pompy gdy jeden, dwa lub trzy stanowiska pracy są używane jednocześnie Ogólny rozkład maszyny: 1 - Ciśnieniowy otwór wylotowy wody - Ciśnieniowy otwór wylotowy wody 3 - Ciśnieniowy otwór wylotowy wody 4 - Przewód dostarczający moc 5 - Ciśnieniomierz pompy 6 - Przyłączenie nisko ciśnieniowego strumienia zimnej wody 7 - Uruchomienie pompy nr Uruchomienie pompy nr 9 - Uruchomienie pompy nr 3 - Czerwony przycisk zatrzymania awaryjnego 11 - Otwór wlotowy gorącej wody (max 70 C) 1 - Otwór wylotowy wody (zawór bezpieczeństwa pompy) 13 - Pisolet wysokociśnieniowy 14 - Lanca wysokociśnieniowa 15 - Dysza 16 - Wąż wysokociśnieniowy 4 16 Samoobsługowa Myjka Gorącowodna Standardowe wyposażenie: Uchwyt na lance z nierdzewnej stali Silnik hydrauliczny Obudowa z nierdzewnej stali Bojler diesla Pompa miernicza do szamponu Wkład filtra do wody Wysokociśnieniowa pompa zmiękczająca wodę Silnik elektryczny 4-biegunowy ¾ panel kontrolny z wyłącznikiem awaryjnym Elektroniczny wrzutnik monet (monety lub żetony) 5-litrowy pojemnik diesla z elektrycznym oknem 5-litrowy pojemnik na szampon z elektrycznym oknem -metrowy wąż do lancy Pistolet o mycia wyposażony w cm przedłużenie Programy mycia: 1 - Mycie gorącą wodą pod wysokim ciśnieniem - Mycie szamponem z zimną wodą pod niskim ciśnieniem 3 - Zmywanie wodą pod wysokim ciśnieniem 4 - Zmywanie wodą pod niskim ciśnieniem z woskiem polerującym Dane techniczne: Kod artykułu Ciśnienie bar Przepływ wody l/h Zasilanie V/400/50 RPM Temperatura wody IDROSELF WD/3 ML

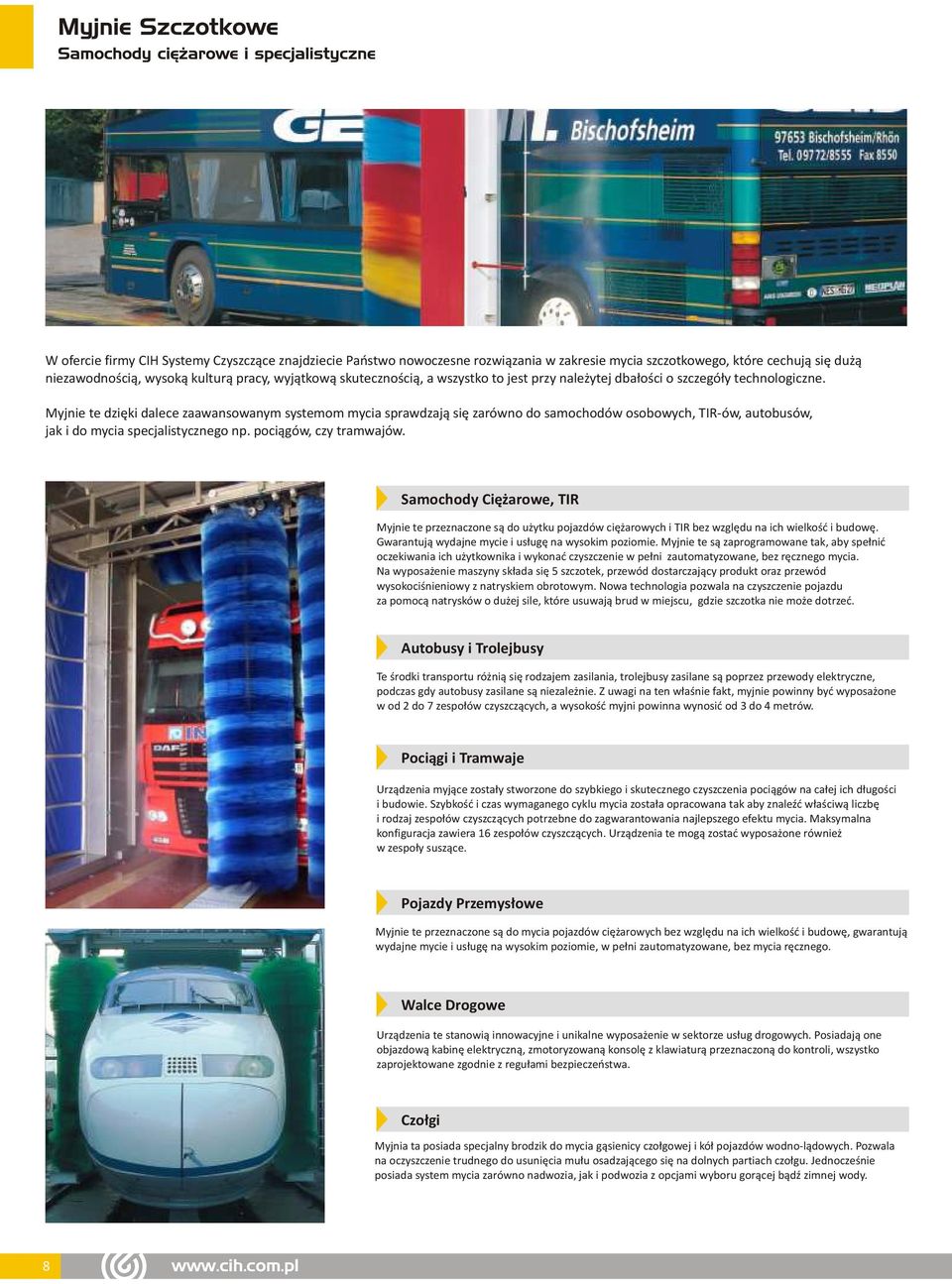

8 W ofercie firmy CIH Systemy Czyszczące znajdziecie Państwo nowoczesne rozwiązania w zakresie mycia szczotkowego, które cechują się dużą niezawodnością, wysoką kulturą pracy, wyjątkową skutecznością, a wszystko to jest przy należytej dbałości o szczegóły technologiczne. Myjnie te dzięki dalece zaawansowanym systemom mycia sprawdzają się zarówno do samochodów osobowych, TIR-ów, autobusów, jak i do mycia specjalistycznego np. pociągów, czy tramwajów. Samochody Ciężarowe, TIR Myjnie te przeznaczone są do użytku pojazdów ciężarowych i TIR bez względu na ich wielkość i budowę. Gwarantują wydajne mycie i usługę na wysokim poziomie. Myjnie te są zaprogramowane tak, aby spełnić oczekiwania ich użytkownika i wykonać czyszczenie w pełni zautomatyzowane, bez ręcznego mycia. Na wyposażenie maszyny składa się 5 szczotek, przewód dostarczający produkt oraz przewód wysokociśnieniowy z natryskiem obrotowym. Nowa technologia pozwala na czyszczenie pojazdu za pomocą natrysków o dużej sile, które usuwają brud w miejscu, gdzie szczotka nie może dotrzeć. Autobusy i Trolejbusy Te środki transportu różnią się rodzajem zasilania, trolejbusy zasilane są poprzez przewody elektryczne, podczas gdy autobusy zasilane są niezależnie. Z uwagi na ten właśnie fakt, myjnie powinny być wyposażone w od do 7 zespołów czyszczących, a wysokość myjni powinna wynosić od 3 do 4 metrów. Pociągi i Tramwaje Urządzenia myjące zostały stworzone do szybkiego i skutecznego czyszczenia pociągów na całej ich długości i budowie. Szybkość i czas wymaganego cyklu mycia została opracowana tak aby znaleźć właściwą liczbę i rodzaj zespołów czyszczących potrzebne do zagwarantowania najlepszego efektu mycia. Maksymalna konfiguracja zawiera 16 zespołów czyszczących. Urządzenia te mogą zostać wyposażone również w zespoły suszące. Pojazdy Przemysłowe Myjnie te przeznaczone są do mycia pojazdów ciężarowych bez względu na ich wielkość i budowę, gwarantują wydajne mycie i usługę na wysokim poziomie, w pełni zautomatyzowane, bez mycia ręcznego. Walce Drogowe Urządzenia te stanowią innowacyjne i unikalne wyposażenie w sektorze usług drogowych. Posiadają one objazdową kabinę elektryczną, zmotoryzowaną konsolę z klawiaturą przeznaczoną do kontroli, wszystko zaprojektowane zgodnie z regułami bezpieczeństwa. Czołgi Myjnia ta posiada specjalny brodzik do mycia gąsienicy czołgowej i kół pojazdów wodno-lądowych. Pozwala na oczyszczenie trudnego do usunięcia mułu osadzającego się na dolnych partiach czołgu. Jednocześnie posiada system mycia zarówno nadwozia, jak i podwozia z opcjami wyboru gorącej bądź zimnej wody. 8

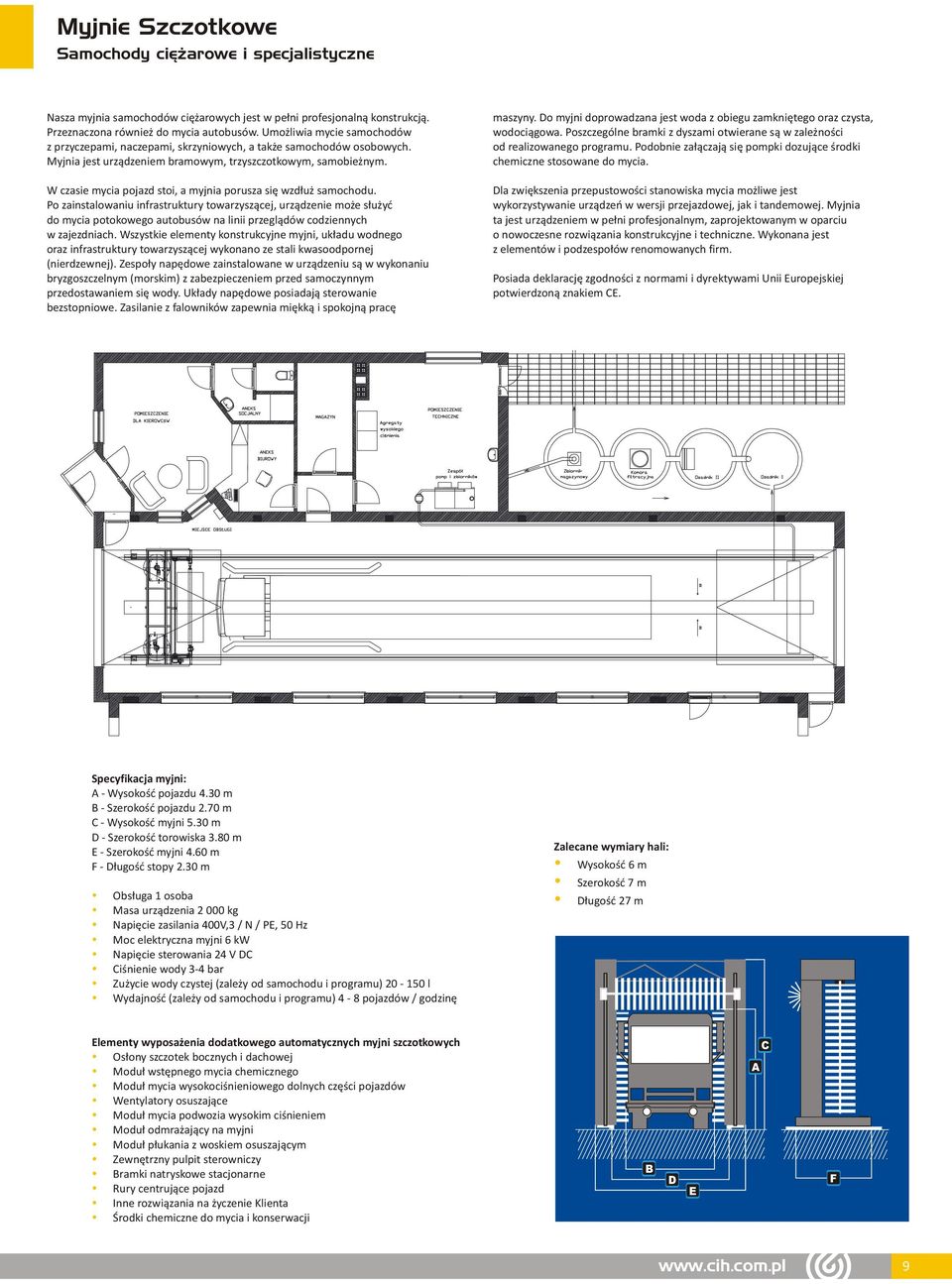

9 Myjnie Szczotkowe Samochody ciê arowe i specjalistyczne Nasza myjnia samochodów ciężarowych jest w pełni profesjonalną konstrukcją. Przeznaczona również do mycia autobusów. Umożliwia mycie samochodów z przyczepami, naczepami, skrzyniowych, a także samochodów osobowych. Myjnia jest urządzeniem bramowym, trzyszczotkowym, samobieżnym. W czasie mycia pojazd stoi, a myjnia porusza się wzdłuż samochodu. Po zainstalowaniu infrastruktury towarzyszącej, urządzenie może służyć do mycia potokowego autobusów na linii przeglądów codziennych w zajezdniach. Wszystkie elementy konstrukcyjne myjni, układu wodnego oraz infrastruktury towarzyszącej wykonano ze stali kwasoodpornej (nierdzewnej). Zespoły napędowe zainstalowane w urządzeniu są w wykonaniu bryzgoszczelnym (morskim) z zabezpieczeniem przed samoczynnym przedostawaniem się wody. Układy napędowe posiadają sterowanie bezstopniowe. Zasilanie z falowników zapewnia miękką i spokojną pracę maszyny. Do myjni doprowadzana jest woda z obiegu zamkniętego oraz czysta, wodociągowa. Poszczególne bramki z dyszami otwierane są w zależności od realizowanego programu. Podobnie załączają się pompki dozujące środki chemiczne stosowane do mycia. Dla zwiększenia przepustowości stanowiska mycia możliwe jest wykorzystywanie urządzeń w wersji przejazdowej, jak i tandemowej. Myjnia ta jest urządzeniem w pełni profesjonalnym, zaprojektowanym w oparciu o nowoczesne rozwiązania konstrukcyjne i techniczne. Wykonana jest z elementów i podzespołów renomowanych firm. Posiada deklarację zgodności z normami i dyrektywami Unii Europejskiej potwierdzoną znakiem CE. Specyfikacja myjni: A - Wysokość pojazdu 4.30 m B - Szerokość pojazdu.70 m C - Wysokość myjni 5.30 m D - Szerokość torowiska 3.80 m E - Szerokość myjni 4.60 m F - Długość stopy.30 m Obsługa 1 osoba Masa urządzenia 000 kg Napięcie zasilania 400V,3 / N / PE, 50 Hz Moc elektryczna myjni 6 kw Napięcie sterowania 4 V DC Ciśnienie wody 3-4 bar Zużycie wody czystej (zależy od samochodu i programu) l Wydajność (zależy od samochodu i programu) 4-8 pojazdów / godzinę Zalecane wymiary hali: Wysokość 6 m Szerokość 7 m Długość 7 m Elementy wyposażenia dodatkowego automatycznych myjni szczotkowych Osłony szczotek bocznych i dachowej Moduł wstępnego mycia chemicznego Moduł mycia wysokociśnieniowego dolnych części pojazdów Wentylatory osuszające Moduł mycia podwozia wysokim ciśnieniem Moduł odmrażający na myjni Moduł płukania z woskiem osuszającym Zewnętrzny pulpit sterowniczy Bramki natryskowe stacjonarne Rury centrujące pojazd Inne rozwiązania na życzenie Klienta Środki chemiczne do mycia i konserwacji B D E A C F 9

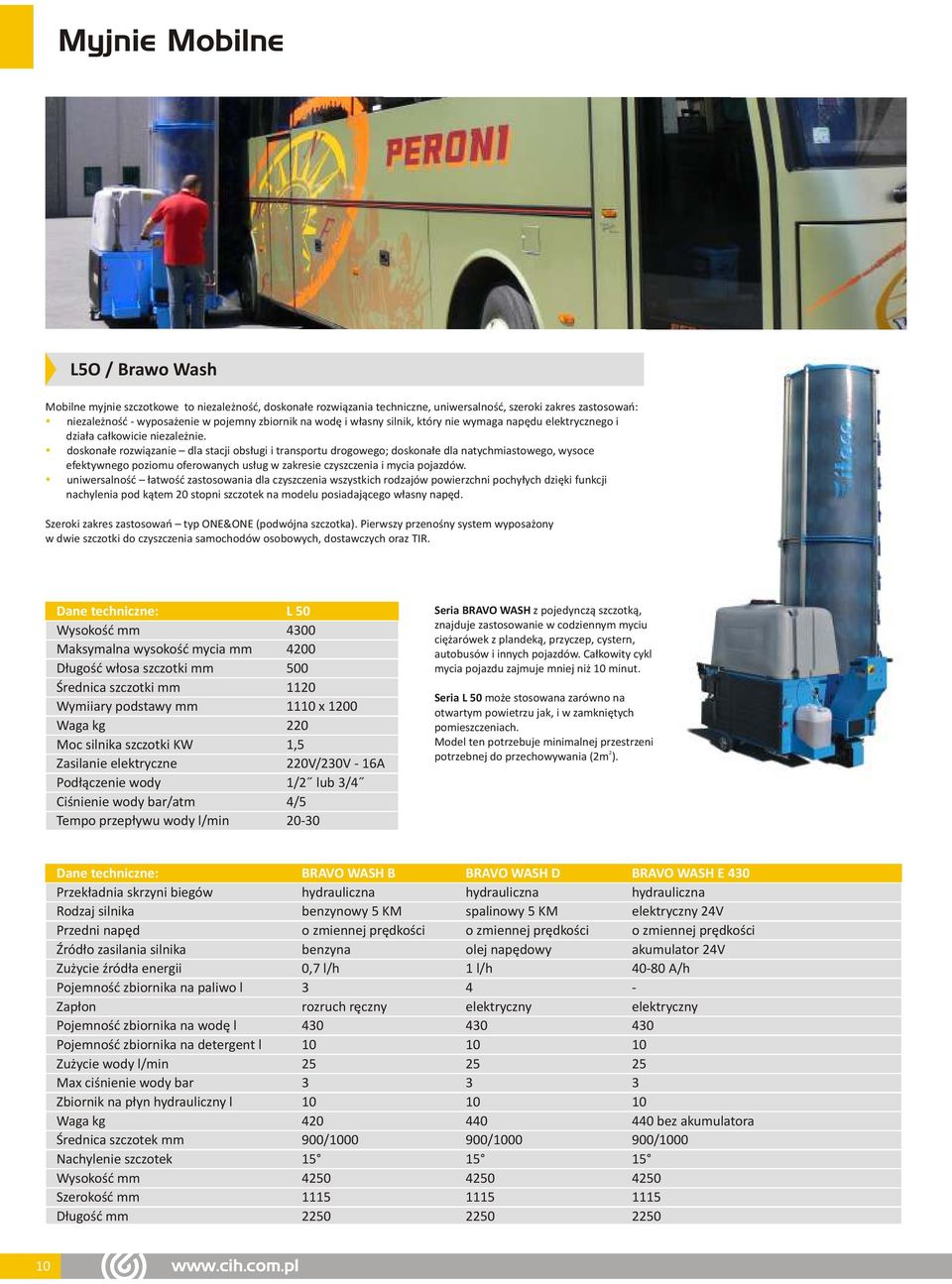

10 Myjnie Mobilne L5O / Brawo Wash Mobilne myjnie szczotkowe to niezależność, doskonałe rozwiązania techniczne, uniwersalność, szeroki zakres zastosowań: niezależność - wyposażenie w pojemny zbiornik na wodę i własny silnik, który nie wymaga napędu elektrycznego i działa całkowicie niezależnie. doskonałe rozwiązanie dla stacji obsługi i transportu drogowego; doskonałe dla natychmiastowego, wysoce efektywnego poziomu oferowanych usług w zakresie czyszczenia i mycia pojazdów. uniwersalność łatwość zastosowania dla czyszczenia wszystkich rodzajów powierzchni pochyłych dzięki funkcji nachylenia pod kątem 0 stopni szczotek na modelu posiadającego własny napęd. Szeroki zakres zastosowań typ ONE&ONE (podwójna szczotka). Pierwszy przenośny system wyposażony w dwie szczotki do czyszczenia samochodów osobowych, dostawczych oraz TIR. Dane techniczne: Wysokość mm Maksymalna wysokość mycia mm Długość włosa szczotki mm Średnica szczotki mm Wymiiary podstawy mm Waga kg Moc silnika szczotki KW Zasilanie elektryczne Podłączenie wody Ciśnienie wody bar/atm Tempo przepływu wody l/min L x 0 0 1,5 0V/30V - 16A 1/ lub 3/4 4/ Seria BRAVO WASH z pojedynczą szczotką, znajduje zastosowanie w codziennym myciu ciężarówek z plandeką, przyczep, cystern, autobusów i innych pojazdów. Całkowity cykl mycia pojazdu zajmuje mniej niż minut. Seria L 50 może stosowana zarówno na otwartym powietrzu jak, i w zamkniętych pomieszczeniach. Model ten potrzebuje minimalnej przestrzeni potrzebnej do przechowywania (m ). Dane techniczne: Przekładnia skrzyni biegów Rodzaj silnika Przedni napęd Źródło zasilania silnika Zużycie źródła energii Pojemność zbiornika na paliwo l Zapłon Pojemność zbiornika na wodę l Pojemność zbiornika na detergent l Zużycie wody l/min Max ciśnienie wody bar Zbiornik na płyn hydrauliczny l Waga kg Średnica szczotek mm Nachylenie szczotek Wysokość mm Szerokość mm Długość mm BRAVO WASH B hydrauliczna benzynowy 5 KM o zmiennej prędkości benzyna 0,7 l/h 3 rozruch ręczny / BRAVO WASH D hydrauliczna spalinowy 5 KM o zmiennej prędkości olej napędowy 1 l/h 4 elektryczny / BRAVO WASH E 430 hydrauliczna elektryczny 4V o zmiennej prędkości akumulator 4V A/h - elektryczny bez akumulatora 900/
