1 P PL KOMPAKTOWA ŁADOWARKA TELESKOPOWA P7.6

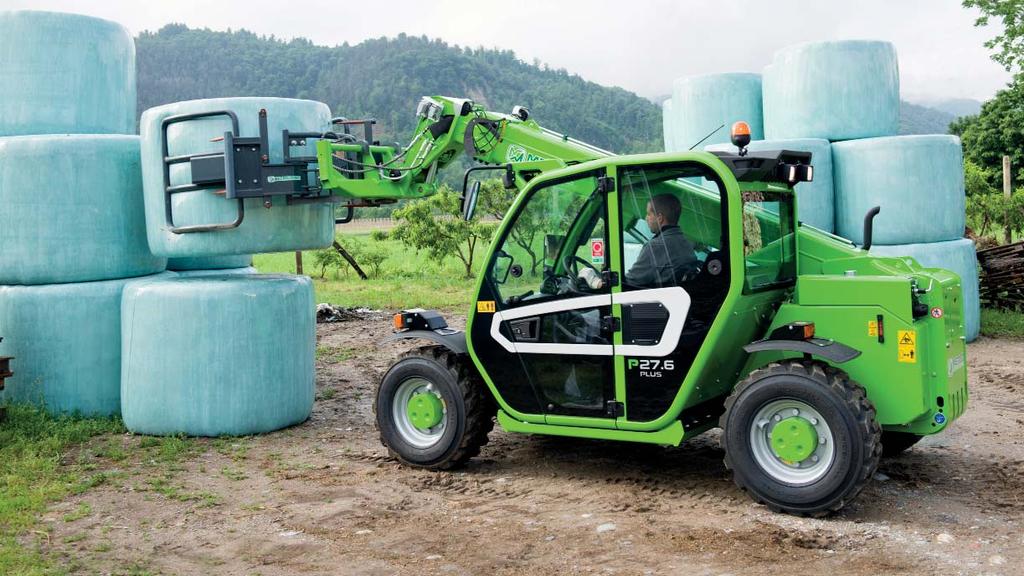

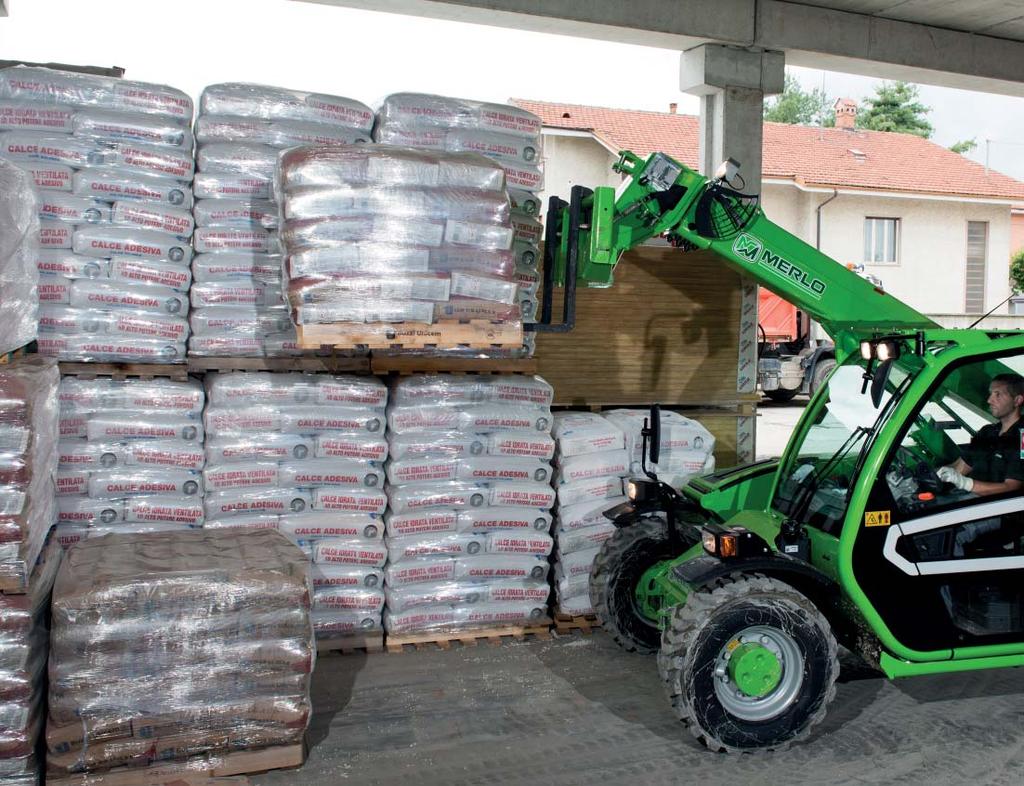

2 Kompaktowa ładowarka teleskopowa P7.6 Merlo opracowało nową, kompaktową ładowarkę teleskopową o wysokich osiągach. Kompaktowa budowa, udźwig, siła uciągu, komfort i bezpieczeństwo na wysokim poziomie to cechy nowej maszyny Merlo P7.6. Oprócz wysięgnika mogącego wysunąć się na wysokość 6 metrów i podnieść,7 tony, nowa ładowarka P7.6 ma tę sama modułową kabinę co większe modele, przy czym przestrzeń i oszklona powierzchnia, jakimi dysponuje operator są jedyne w tej kategorii. Dzięki prędkości maksymalnej wynoszącej 0 km/h (model o mocy 75 KM) oraz możliwości uzyskania homologacji na ciągnik rolniczy z prawem do poruszania się po drogach, P7.6 jest dziś ładowarką, która nie ma sobie równych na rynku. Prędkość maksymalna 0 km/h (model o mocy 75 KM): jedyna w swojej kategorii Możliwość uzyskania homologacji na ciągnik rolniczy z prawem do poruszania się po drogach (opcja) Wysięgniki o długości 6 metrów: przewyższają ładowarki czołowe pod względem wysokości podnoszenia, szybkości i wydajności Przekładnia hydrostatyczna bezstopniowa, od 0 do 0 km/h bez przerywania momentu Dwa poziomy momentu i mocy Najszersza i najbardziej przestronna kabina na rynku: 00 mm szerokości Doskonała widoczność w każdym kierunku. Joystick. Przełącznik kierunku jazdy 3. Nowy wyświetlacz. Nowy system klimatyzacji 5. Pedał Inching-Control 6. Wypukła przednia szyba, 7. Schowek na przedmioty 6 7 5

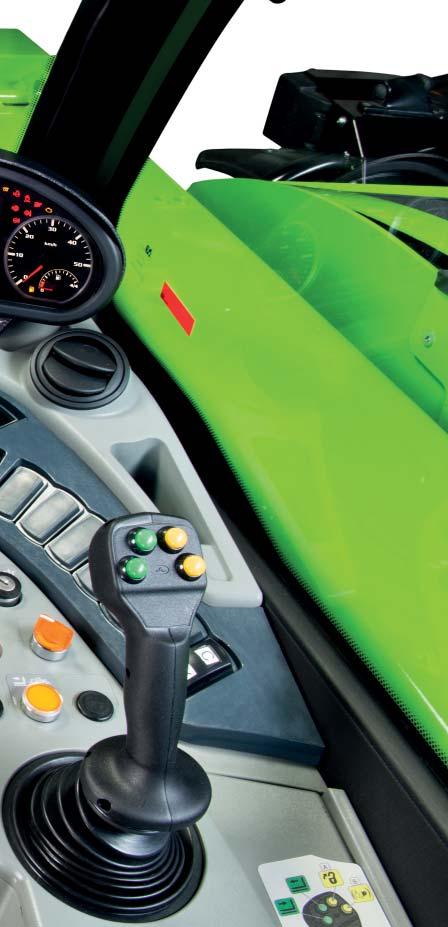

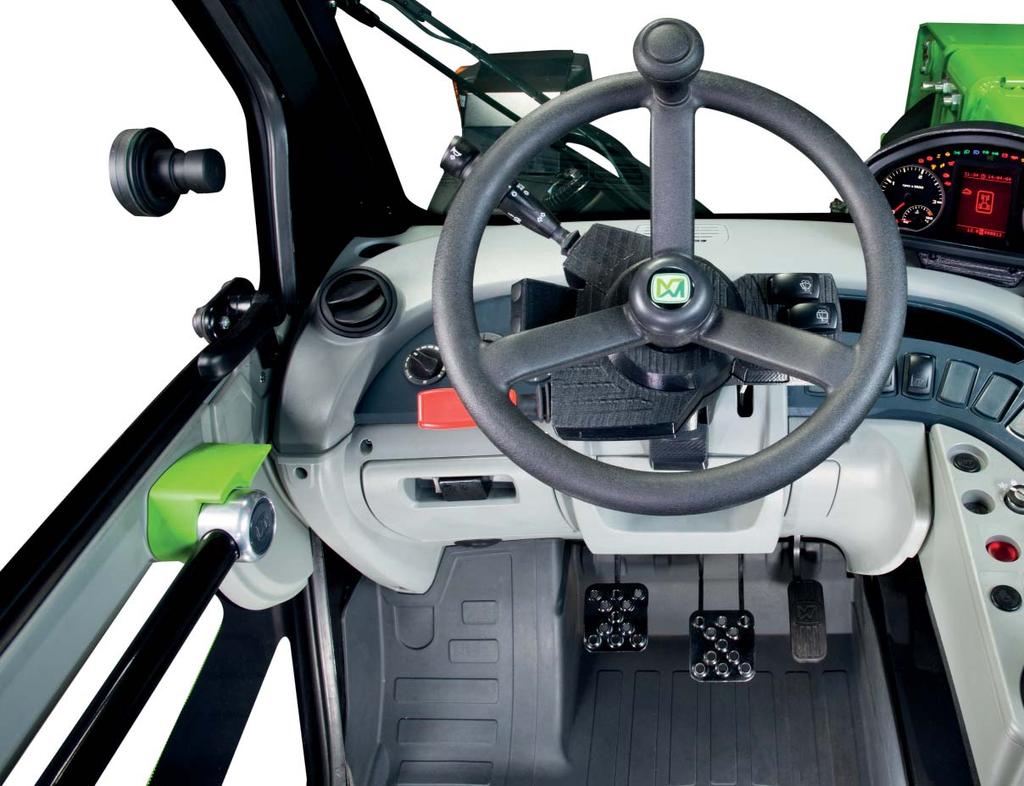

3 Kabina 3 Nowa ładowarka P7.6 ma taką samą modułową kabinę jak większe modele, przy czym przestrzeń i oszklona powierzchnia jakimi dysponuje operator, są jedyne w tej kategorii. Największa kabina w kategorii: wewnętrzna szerokość użytkowa wynosi 00 mm a powierzchnia oszklona to,3 m, co zapewnia nieporównywalną widoczność Nowa kabina modułowa w standardzie: ciśnieniowa (zgodnie z normą ISO 063-3) Najbardziej przestronna kabina w kategorii: zaleta umożliwiająca uzyskanie homologacji na ciągnik rolniczy Konstrukcja zgodna z międzynarodowymi normami ROPS i FOPS poziom II Dach o wysokim stopniu widoczności: widoczność wysięgnika i ładunku to podstawa bezpieczeństwa pracy Przełącznik kierunku jazdy na kierownicy: intuicyjny i w zasięgu palca, zwiększa bezpieczeństwo i sprawność manewrowania, zachowując pełną kontrolę kierownicy Nowe oprzyrządowanie analogowe/cyfrowe: zrozumiałe, niezawodne i wygodne Drzwi otwierane na szerokość 80, z niezależnym górnym okienkiem: wymiana powietrza, widoczność oraz bezpośredni kontakt z osobami pracującymi na zewnątrz 3

4 Silnik i przekładnia Projektanci Merlo zastosowali technologicznie zaawansowane silniki diesla, nowoczesne przekładnie hydrostatyczne i osie wyposażone w suche hamulce tarczowe, które wpływają na mniejsze zużycie mocy. Silnik diesla/przekładnia są sterowane elektronicznie, aby zoptymalizować osiągi i zminimalizować straty energii. Dwa poziomy mocy i dwa poziomy momentu obrotowego: 75 KM dla 65 Nm i 50 KM dla 70 Nm Przekładnia o zaawansowanym systemie sterowania: wysoka moc od zera, płynne zwiększanie mocy, optymalizacja czasów Silniki zgodne z normami regulującymi kwes e zanieczyszczenia DOC (Diesel Oxida on Catalyst), bez DPF: uproszczona konserwacja, mniej obowiązków dla operatora Nowa, zwężająca się ku górze pokrywa silnika: większa widoczność i większe bezpieczeństwo Pompa hydrauliczna zębata: 9 l/min przy 0 bar (modele Plus i Top) z optymalną i równoczesną kontrolą wszystkich ruchów Prędkość maksymalna 0 km/godz. (modele Plus i Top): jedyna w tej kategorii i jedyna pozwalająca uzyskać homologację na ciągnik rolniczy SILNIKI Kubota V607 Tier 3,6l 37kW/50KM. Moment max 70 Nm przy 600 obr/min Kubota V3307 DI Tier Interim 3,3l, 55 kw/75km. Moment max 65 Nm przy 500 obr/min

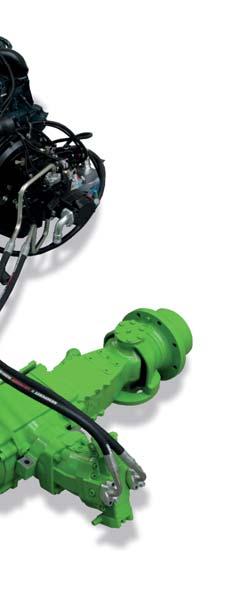

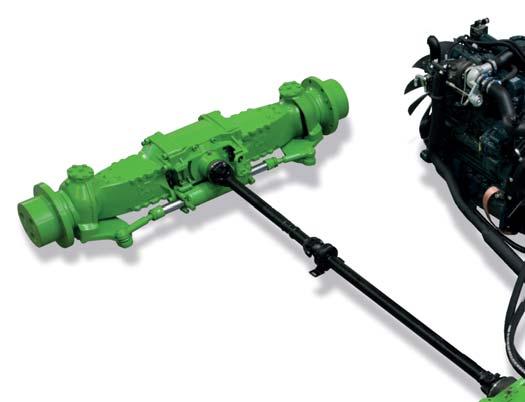

5 5 6 7 PRZEKŁADNIA - Oś - Mechanizm różnicowy 3 - Silnik hydrostatyczny - Wał napędowy 5 - Silnik 6 - Pompa hydrostatyczna 7 - Przewody hydrauliczne 3 5

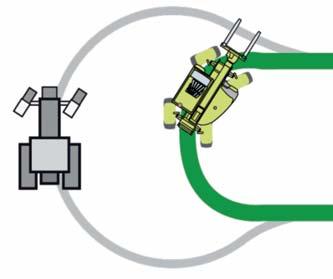

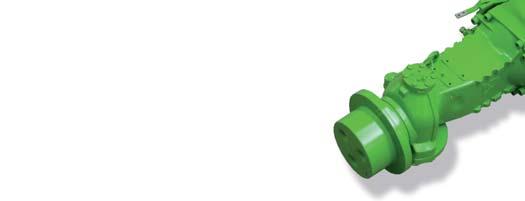

6 Osie Firma Merlo projektuje i produkuje większość części składowych, z których zbudowane są jej ładowarki teleskopowe. Osie są integralną częścią każdego projektu i zostały opracowane oraz zwymiarowane w taki sposób, aby zapewnić lepszą współpracę pomiędzy podstawowymi elementami. Opracowane osie, zastosowane w projekcie: maksymalne osiągi i wysoka uniwersalność dzięki dwóm dostępnym wartościom momentu Przekładnie redukcyjne planetarne: nisko położony środek ciężkości, maksymalna niezawodność i wysoka siła trakcji Maksymalny kąt skrętu Trzy tryby skrętu: koła przednie, przednie i tylne oraz synchroniczne, ułatwiają sterowność, zwiększają skuteczność i wydajność pracy Stały napęd na cztery koła: maksymalna przyczepność w każdych warunkach Zintegrowany, wspomagany układ hamulcowy: działa na cztery koła, aby w każdych warunkach roboczych zapewnić maksymalne bezpieczeństwo Hamowanie postojowe: włącza się po wyłączeniu silnika lub przy włączonym silniku z kabiny Blokada (opcja): umożliwia optymalne rozłączanie w trudnym terenie TRZY TRYBY SKRĘTU: SKRĘT KÓŁ PRZEDNICH CZTERY KOŁA SKRĘTNE SKRĘT SYNCHRONICZNY CIĄGNIĘCIE Jedyna maszyna w tej kategorii z homologacją na ciągnik rolniczy Haki homologowane do użytku rolniczego oraz jako maszyna robocza Gniazdo hydrauliczne dedykowane do wysypu przyczepy Gniazdo elektryczne 7-biegunowe zasilające światła przyczepy Dzięki doskonałej możliwości skrętu i jego 3 trybom, maszyna jest bardzo zwrotna i idealnie sprawdza się w pracy w każdych warunkach terenowych 6

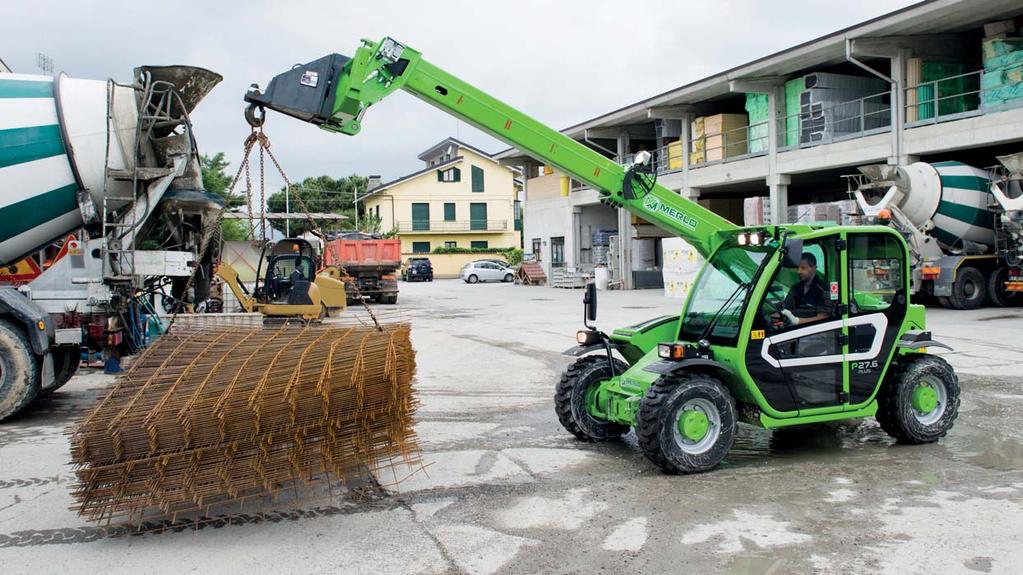

7 Wysięgnik Projektanci Merlo opracowali wytrzymały, kompaktowy i lekki wysięgnik teleskopowy, który stał się standardem odniesienia pod względem koncepcji, udźwigu i prędkości pracy. Użyta stan to stal konstrukcyjna ze spawami wzdłuż neutralnej osi ugięcia, a wysięgnik zachowuje prostoliniowość w każdych warunkach wysuwania lub obciążenia. Elementy takie jak przewody i kable zostały umieszczone wewnątrz wysięgnika, dzięki czemu zewnętrzny korpus jest bardziej estetyczny i ma jednolitą powierzchnię. Karetka na osprzęt typu ZM umożliwia podczepienie dowolnego osprzętu Merlo. Hydrauliczną blokadą osprzętu steruje się z kabiny, natomiast układ hydrauliczny i przewody elektryczne zostały połączone szybkozłączami. Lekki i wytrzymały na większe obciążenie użytkowe Wysięgnik dwuczłonowy: maksymalna wysokość podnoszenia to 6, metra, co zapewnia nieporównywalny wachlarz możliwości Komponenty hydrauliczne/elektryczne są zabezpieczone Karetka ZM: zapewnia możliwość wymiany z posiadanym już osprzętem Merlo oraz większą uniwersalność Tac-Lock: wymiana osprzętu z fotela operatora, czyli wyższy komfort i bezpieczeństwo Gniazda hydrauliczne/elektryczne: zasilanie narzędzi dla zapewnienia maksymalnej wszechstronności System przeciw wywróceniowy: automatyczna blokada ruchów zwiększających zagrożenie, zgodnie z normą EN5000 Karetka z osprzętem wyposażona jest w hydrauliczny system blokady Tac-Loc, który gwarantuje szybką wymianę narzędzi przy zachowaniu maksymalnego komfortu pracy 7

8 bar 58 psi 00 kpa bar 58 psi 00 kpa Dane techniczne Kompaktowy podnośnik Merlo P7.6 to profesjonalny, wyspecjalizowany pojazd, uzupełniający gamę Merlo tam, gdzie potrzebne są wysokie osiągi w niewielkiej, dostępnej przestrzeni. To nie jest mały podnośnik, lecz duży podnośnik, który zmniejszył swoje rozmiary. DANE TECHNICZNE I OSIĄGI P7.6 P7.6 PLUS P7.6 TOP Masa całkowita bez obciążenia, z widłami (kg) Maksymalny udźwig (kg) Wysokość podnoszenia (m) Maksymalny wysięg (m) 3,5 3,5 3,5 Wysokość przy maksymalnym udźwigu (m),5,5,5 Zasięg przy maksymalnym udźwigu (m),5,5,5 WYMIARY P7.6 A (mm) 390 H (mm) 80 B (mm) 80 M (mm) 00 C (mm) 50 P (mm) 90 D (mm) 60 R (mm) 3370 E (mm) 395 S (mm) 00 F (mm) 70 Udźwig przy maksymalnej wysokości (kg) Udźwig przy maksymalnym zasięgu (kg) Silnik turbo (pojemność skokowa/cylindry).6/ 3.3/ 3.3/ P P 7.6 PLUS Moc silnika Tier Interim (kw/km) 37/50* 55/75 55/75 F Maksymalna prędkość (km/h) Zawieszenie hydropneumatyczne BSS wysięgnika p p p B E C A D Zbiornik paliwa (l) M Pompa hydrauliczna zębata (bar-l/min) 0/79 0/9 0/9 Zbiornik oleju hydraulicznego (l) Kabina FOPS (ISO 39) i ROPS (ISO 37) P P P H Sterowanie joystickiem elektromechanicznym on/off P P P S R Blokada Tac-Lock osprzętu P P P Przekładnia hydrostatyczna P P P Przełącznik kierunku jazdy Finger-Touch P P P [m] 3 0 Kontrola jazdy Inching-Control za pomocą pedału P P P Stały napęd na cztery koła P P P Skręt na czterech kołach P P P Opony standardowe Homologacja na ciągnik rolniczy p p p *Tier III. P W standardzie. p Na zamówienie kg kg 500 kg 50 kg kg 800 kg 00 kg 700 kg D C B A 0,5 m 8

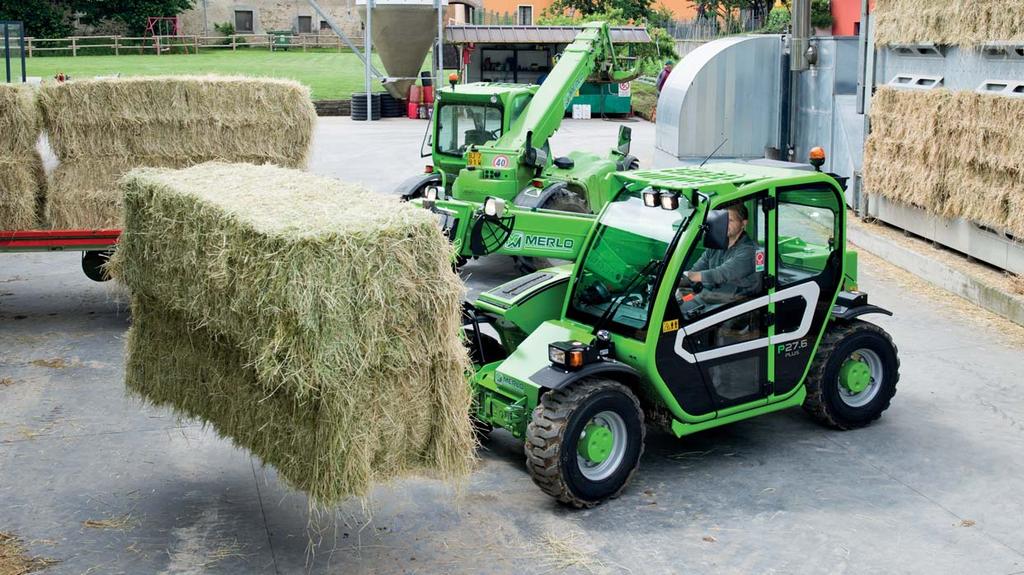

9 Osprzęt Podczas prac przy projektowaniu produktu Merlo korzysta z prostych, lecz skutecznych wytycznych. Wszystko, od pomysłu do realizacji, jest wykonywane w zakładach Grupy. Ta prosta zasada dotyczy również oprzyrządowania, czyli prawdziwego osprzętu roboczego naszych podnośników, powstającego w oparciu o długie doświadczenie techników Merlo, co doprowadziło do stworzenia szerokiej i skutecznej gamy podzielonej na typy i osiągi robocze. Nowy model P7.6 pracuje z użyciem oryginalnego oprzyrządowania Merlo, przeznaczonego i zaprojektowanego specjalnie dla tej maszyny. Ten standard umożliwia zastosowanie oprzyrządowania wymiennego, poddanego wielu testom w celu ułatwienia pracy i skrócenia czasu jej wykonania. WIDŁY Z 3 KŁAMI WIDŁY DO OBORNIKA Z CHWYTAKIEM CHWYTAK DO BEL OWINIĘTYCH CHWYTAK PODWÓJNY DO BEL ŻURAW ŁYŻKA X WYSIĘGNIK DŹWIGU ŁYŻKA DO ROBÓT ZIEMNYCH 9

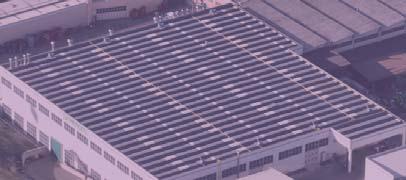

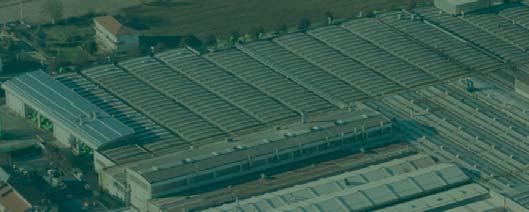

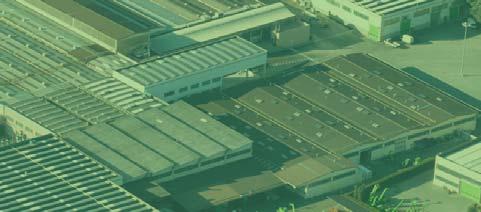

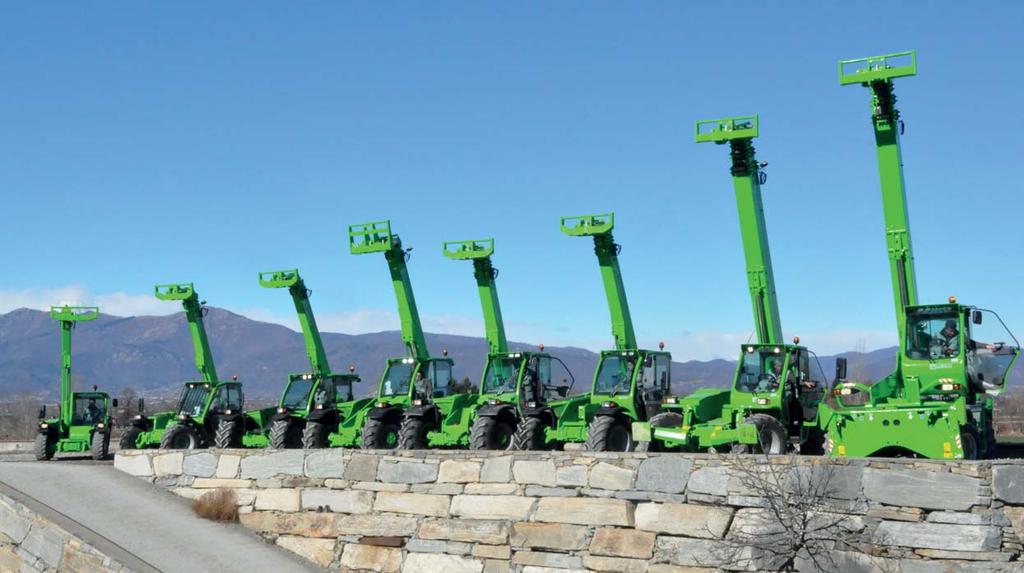

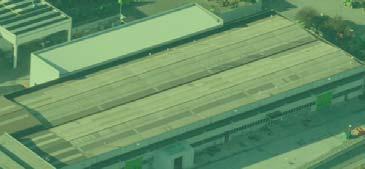

10 Grupa Merlo Marka Merlo od zawsze jest synonimem zaawansowanej technologii w dziedzinie podnośników teleskopowych, a nasza historia, która sięga 96 r., odznacza się doświadczeniem bazującym na wytrwałości i pasji. Opracowywanie złożonych projektów, od koncepcji do realizacji, od projektu do sprzedaży, oznacza proponowanie innowacyjnych rozwiązań, wychodzących naprzeciw przewidywanym potrzebom oraz dostosowanych do możliwych kierunków rozwoju najbardziej konkurencyjnych rynków. Wynikiem naszego zaangażowania są kompaktowe i zwrotne maszyny teleskopowe, których osiągi operacyjne, komfort, wydajność i bezpieczeństwo pozostają bezkonkurencyjne. Na targach Agritechnica 03 zostały nam przyznane trzy ważne nagrody, które potwierdzają wyższość technologiczną oraz innowacyjność naszych produktów: Turbofarmer.7 Hybrid: Maszyna nagrodzona złotym medalem za innowację na targach Agritechnica. Turbofarmer II: Maszyna roku 0 w kategorii bliski transport i logistyka. Multifarmer: Maszyna określona mianem kamienia milowego dla rolnictwa. Na targach Sima 05 nowa gama modułowych maszyn Turbofarmer Medium Duty oraz Kompaktowych została wybrana "Maszyną roku 05" w branży transportu bliskiego i logistyki. Zakłady Merlo w San Defendente di Cervasca (Cuneo). Centralne biura Merlo SpA. Końcowe linie montażowe 3. Linie montażowe podzespołów i kabin. Wytłaczanie technopolimeru 5. Zautomatyzowane centrum magazynowania i wysyłki 6. Centrum spedycyjne maszyn i oprzyrządowania 7. Końcowa kontrola jakości 8. Centrum technologiczne 9. Centrum hutnicze i linie montażowe konstrukcji 0. Oprzyrządowanie 3M. CFRM (Centro Szkoleniowo-Badawcze)

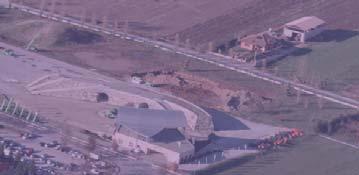

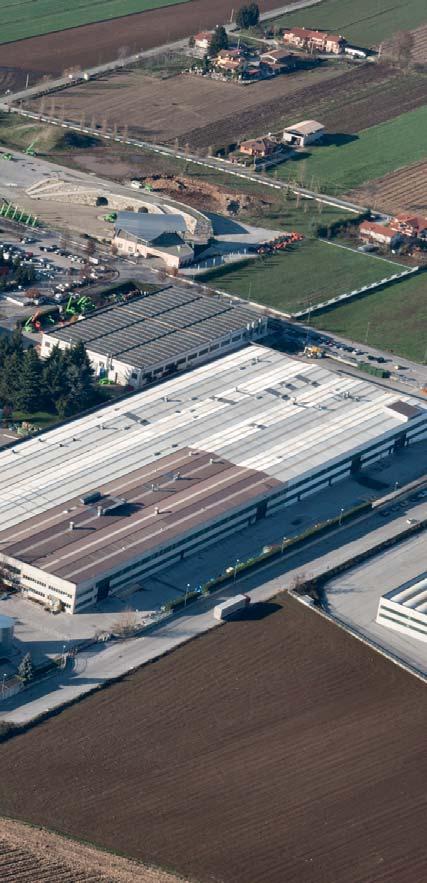

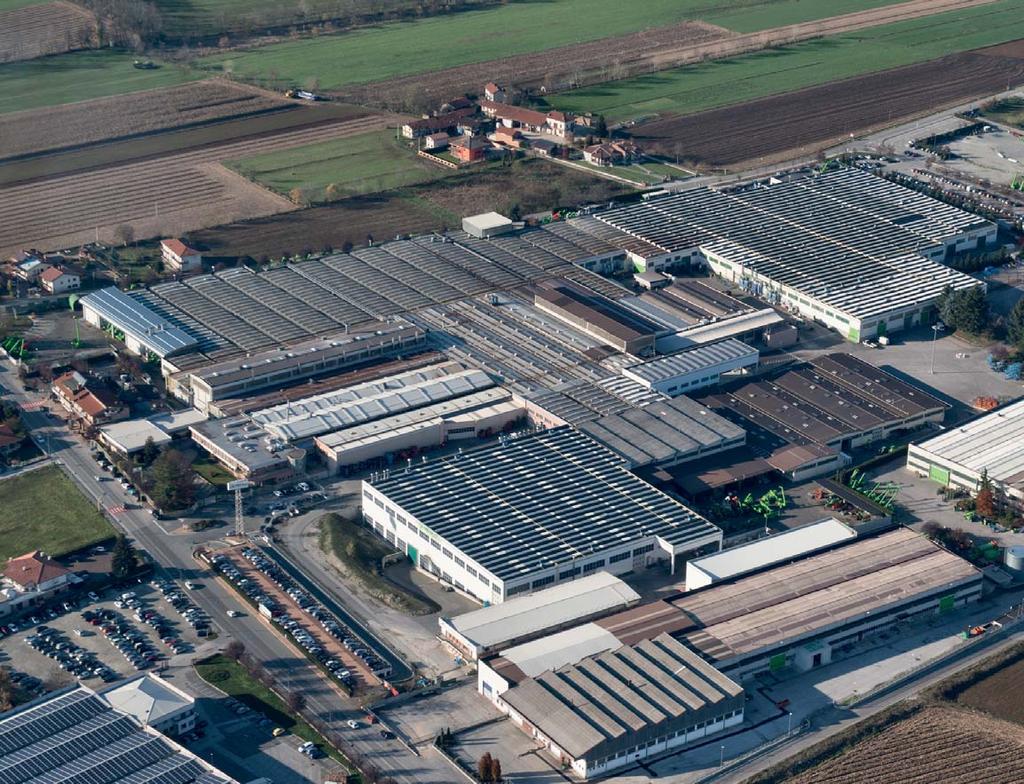

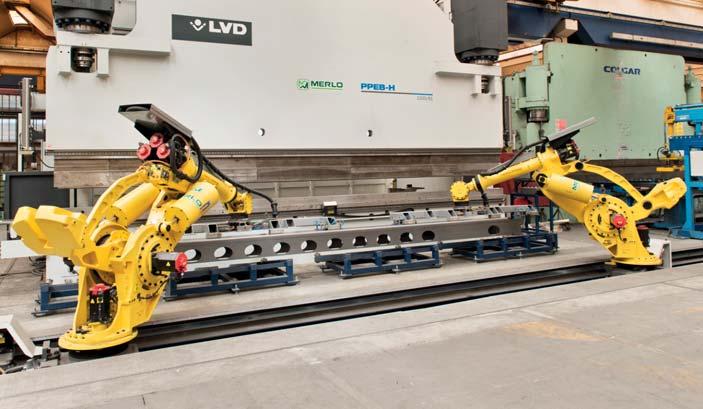

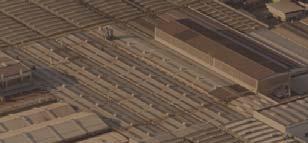

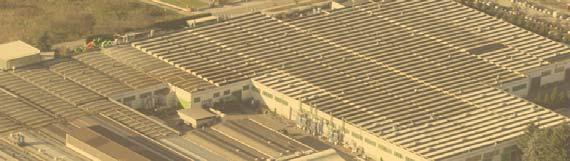

11 Merlo w liczbach > 00 pracowników Łączna powierzchnia m z czego m jest zabudowana 90% przychodów pochodzi z eksportu 600 koncesjonariuszy na całym świecie 8% obrotu zainwestowanego w badania i rozwój 55 robotów 6 Nowe zautomatyzowane i wysokoprecyzyjne centrum z dwoma robotami

12 Kompaktowa ładowarka teleskopowa P7.6 Dane, parametry oraz ilustracje zawarte w tym dokumencie mają charakter przykładowy. MERLO SpA realizuje politykę ciągłych badań i rozwoju, dlatego nasze produkty mogą się charakteryzować parametrami innymi niż opisane lub mogą zostać zmodyfikowane bez konieczności wcześniejszego powiadomienia z naszej strony. Przedstawione produkty mogą zawierać wyposażenie opcjonalne. MERLO S.P.A. Via Nazionale, 9-00 S. Defendente di Cervasca - Cuneo - Italia Tel Fax info@merlo.com P76PL 086 MERLO POLSKA SP. Z O.O. ul. Warszawska Łomianki Tel. / Fax info@pl.merlo.com
