4 urządzenia klimatyzacyjne york Residential & VRF Rozwiązania klimatyzacyjne Każdy rynek jest inny i ma wyjątkowe wymagania względem klimatyzacji. W tym katalogu nasi klienci będą mogli wybrad rożne opcje dla rynku mieszkaniowego oraz rozwiązania VRF dla rynku komercyjnego. Chcemy Paostwu zaoferowad wszystkie możliwe rozwiązania dla różnych projektów budynków i wymagao technicznych, gdzie klimatyzacja jest ważną częścią całościowego wyposażenia. ROZWIĄZAŃ MINISPLIT Ścienne z inwerterem Multi Inverter Free Indoor Units Wolnostojąca z inwerterem Przypodłogowo-sufitowe z inwerterem Kasetonowe z inwerterem Kanałowe z inwerterem Ścienne on/off Ścienne multi split on/off Przypodłogowo-sufitowe on/off Kasetonowe on/off Kanałowe on/off Okienne

5 04/05 Większośd naszych produktów posiada klasę energetyczną A. Zgodnie z uwarunkowaniami rynkowymi nasi klienci mogą znaleźd najlepsze rozwiązanie w naszej ofercie produktowej w zależności od charakterystyki. ROZWIĄZAŃ VRF (Jednostka zewnętrzna) Wydajności od 10 do 180 kw Zakres nominalnej wydajności (10% %) Technologia Digital Scroll Niskie poziomi hałasu Wysoka wydajność Łatwa i szybka instalacjan ROZWIĄZAŃ VRF (jednostki wewnętrzne) Ścienne Kasetonowe Przypodłogowo-sufitowe Wolnostojąca Wolnostojąca do zabudowy Kanałowe

6 urządzenia klimatyzacyjne york Zawartość katalogu Systemy minisplit Strona Ścienne z inwerterem High Efficiency - NOWOŚĆ YWHJZH 09 do Ścienne z inwerterem - NOWOŚĆ YRHJZH 09 do Ścienne z inwerterem EVHC-D 09 do Multi Inverter Free Indoor Units - NOWOŚĆ ERJC 18 do Wolnostojąca z inwerterem ECHC-D 09 do Przypodłogowo-sufitowe z inwerterem EOHC-D 09 do 60-R 34 Kasetonowe z inwerterem EKHC-D 12 do 42-R 36 Kanałowe z inwerterem EUHC-D 09 do 60-R 38 Ścienne On/Off - NOWOŚĆ YVHFZH 09 do Ścienne On/Off EAHC 09 do 24 FS-R 46 Ścienne Multi split - NOWOŚĆ YEHNZH 18 do 24 (2x1) 48 Przypodłogowo-sufitowe EOHC 09 do 48 FS 50 Kasetonowe EKHC 12 do 48 FS 52 Kanałowe EUHC 12 do 60 FT 54 Okienne Y8USE 9 do Systemy VRF YDS-C System ze zmiennym przepływem czynnika chłodniczego YDMH 100, 140, 280, 335, 400, 450 C 62

7 06/07 Wydajność chłodnicza kw

8 urządzenia klimatyzacyjne york

9 08/09 Systemy Minisplit z inwerterem Ścienne multi split dowolnie konfigurowalne Wolnostojąca Przypodłogowo-sufitowe Kasetonowe Kanałowe

10 urządzenia klimatyzacyjne york

11 10/11 efficient comfort inwerterowe high efficiency Klimatyzatory ścienne inwerterowe zostały zaprojektowane z myślą o komforcie i zrównoważonym rozwoju. Komfort zapewnia najwyższa technologia sprężarki DC Inverter zainstalowanej w tych urządzeniach, których współczynniki wydajności COP i EER osiągają wysokie wartości, wahania temperatury w pomieszczeniu ulegają zminimalizowaniu a głośność pracy staje się niższa. Elektrostatyczny filtr z węglem aktywnym podnosi jakość powietrza a dzięki kierownicom z elektrycznym napędem powietrze jest równomiernie rozprowadzane w pomieszczeniu. Zrównoważony rozwój ponieważ wysoka sprawność klimatyzatorów, która jest jedną z najwyższych na rynku, przekłada się na bardzo niskie zużycie energii natomiast zastosowane materiały nie zawierają substancji szkodliwych i nadają się do recyklingu. Wszystko to sprawia, że urządzenia te są odpowiednim wyborem dla klimatyzacji twojego domu.

12 urządzenia klimatyzacyjne york

13 12/13 SYSTEM INWERTEROWY WYŻSZA SPRAWNOŚĆ I KOMFORT system konwencjonalny system inwerterowy Wydajność sprężarki Temperatura w pomieszczeniu Temperatura zadana 44% Oszczędność energii Oszczędność energii System konwencjonalny System inwerterowy Technologia DC Inwerter reguluje częstotliwość obrotów sprężarki co skutkuje wieloma korzyściami: oszczędność energii poprzez brak pików poboru energii przez sprężarkę występujących w porównywalnych klimatyzatorach w wersji włącz/wyłącz. Sprężarka inwerterowa dostosowuje obroty i w ten sposób podnosi sprawność całego klimatyzatora. wahania temperatury w pomieszczeniu są zredukowane co podwyższa komfort zadana temperatura jest osiągana szybciej dzięki elastyczności systemu, który pozwala osiągać 30% więcej mocy niż moc nominalna ogólne działanie jest spokojniejsze i cichsze.

14 urządzenia klimatyzacyjne york

15 14/15 OPCJE FILTRÓW DLA CZYSTEGO I ZDROWEGO POWIETRZA FILTR STANDARDOWY Zatrzymują większe drobiny zanieczyszczeń i insekty FILTR Z JONAMI SREBRA Zabija bakterie zawarte w powietrzu i ogranicza rozwój mikrobów takich jak: bakterie, wirusy, grzyby poprzez niszczenie ich wewnętrznej konfiguracji i absorpcję elementów komórek. FILTR PLAZMOWY Plazmowy Kolektor Pyłu generuje strefę jonizacji. Elektrody wysokonapięciowe konwertują przepływające powietrze i zanieczyszczenia w mieszaninę cząstek (plazmę niskotemperaturową). Cząstki zanieczyszczeń czyli kurzu, dymu oraz pyłki kwiatowe w 95 % są wyłapywane następnie na filtrze elektrostatycznym. ELEKTROSTATYCZNY FILTR WĘGLOWY Filtr z węglem aktywnym eliminuje niektóre przykre zapachy jak np. amoniaku i dezaktywuje niektóre szkodliwe gazy chemiczne jak formaldehyd. SUCHA OCHRONA PRZED PLEŚNIĄ Klimatyzator posiadający tę funkcję w momencie jego wyłączenia pozwala jeszcze na tymczasową pracę samego wentylatora na najniższym biegu w celu osuszenia wewnętrznych części klimatyzatora, które w sposób naturalny w trakcie pracy na chłodzenie lub osuszanie są mokre. Akcja ta pozwala na utrzymanie urządzenia w czystości i suchości co ogranicza rozwój pleśni i przykrych zapachów.

16 urządzenia klimatyzacyjne york Zakres wydajności Ścienne High Efficien. inwerterem Strona 20 Ścienne z inwerterem Strona 22 Ścienne z inwerterem Strona 24 Multi Inverter ERJC Strona Wolnostojąca. inwerterem Strona 30 Przypodłog.- sufitowe inwerterem Strona 32 Kasetonowe inwerterem Strona 34 Kanałowe inwerterem Strona 36 Ścienne On/Off Strona 40 Ścienne On/Off Strona 42 Ścienne Multi Split Strona 44 Przypodłog.- sufitowe Strona 46 Kasetonowe Strona 48 Kanałowe Strona 50 Okienne Strona 52

17 16/ kw Systemy Minisplit

18 urządzenia klimatyzacyjne york Charakterystyka More efficient A B C D E F G Less efficient A Współczynnik EER klasy A Dzięki zastosowaniu sprężarek o dużych mocach i optymalnemu doborowi czynników chłodniczych współczynnik EER osiąga klasę Euroventu na poziomie A (ponad 3.2 w/w) bądź na poziomie B (ponad 3.0 w/w), przyczyniając się tym samym do redukcji zużycia energii elektrycznej. Grzałka obudowy Zapobiega tworzeniu się wierzchniej warstwy lodu na obudowie jednostki zewnętrznej. Przewidziana szczególnie do pracy w trybie pompy ciepła jak również w niskich temperaturach otoczenia. Załączanie grzałki jest regulowane za pomocą termostatu. Funkcja Auto-Restart Funkcja automatycznego restartu po zaniku napięcia elektrycznego polega na natychmiastowym uruchomieniu się urządzenia po włączeniu zasilania i pracę na parametrach sprzed wyłączenia zasilania. Tryb Turbo Włączenie przycisku Turbo w trybie chłodzenia spowoduje osiągnięcie żądanej temperatury w jak najkrótszym czasie. Dwukierunkowe żaluzje Dzięki specjalnej konstrukcji i mikroprocesorowemu sterowaniu, klimatyzatory firmy YORK wykorzystują unikalną technologię dwukierunkowego ruchu żaluzji nawiewu. Pompka skroplin Zestaw składa się z pompki oraz pływaka. Pompka wypompowuje kondensat z jednostki wewnętrznej i transportuje go do instalacji odprowadzania skroplin. Zestaw do pracy w niskich temp. Dzięki temu zestawowi urządzenie może pracować w trybie chłodzenia nawet przy niskich temperaturach zewnętrznych. Pozwala to na zastosowanie urządzeń firmy YORK w tak nietypowych pomieszczeniach jak serwerownie czy pomieszczenia UPS, gdzie chłodzenie potrzebne jest także w zimie. Osuszanie Niezależna funkcja osuszania powietrza jest zwykle używana w deszczowe dni w okresie wiosennym bądź na terenach o podwyższonej wilgotności powietrza. Urządzenie pracuje wówczas w trybie samego chłodzenia bądź alternatywnie w trybie pracy samego wentylatora, co powoduje znaczne osuszenie powietrza w pomieszczeniu bez obniżenia temperatury. Tryb uśpienia Dzięki zastosowaniu tego trybu, klimatyzator automatycznie poswyższa (chłodzenie) lub obniża (grzanie) temperaturę w pomieszczeniu o 1 stopień na godzinę w ciągu piewszych dwóch godzin działania. Utrzymuje stałe parametry przez następne 5 godzin, a po tym czasie wyłącza się. W trybie tym można znacznie obniżyć zużycie energii przy najbardziej komfortowej temperaturze. Bio Filtr Bio Filtr to połączenie specjalnego enzymu oraz filtra ekologicznego. Dzięki zastosowaniu filtra ekologicznego możliwa jest eliminacja drobin kurzu, szkodliwych bakterii, grzybów i mikroorganizmów. Enzym biologiczny eliminuje zatrzymane na filtrze bakterie, rozpuszczając ich ścianę komórkową, przez co zapobiega powrotowi szkodliwych substancji jak w tradycyjnych klimatyzatorach.

19 18/19 Charakterystyka Filtr z wkładem węgla aktywnego Efektywnie eliminuje przykre zapachy takie jak amoniak (NH3) czy szkodliwe gazy chemiczne jak formaldehyd (HCHO). Dzięki zastosowaniu na powierzchni filtra elektrostatycznych włókien, możliwe jest zatrzymanie na nim drobinek kurzu, dymu papierosowego oraz sierści zwierząt zapobiegając w ten sposób reakcjom alergicznym. Jonizator Jonizator odświeża powietrze w domu. Uwolnione aniony stymulują układ krążenia, poprawiają funkcjonowanie płuc i aktywnie zapobiegają schorzeniom układu oddechowego (takim jak astma czy zapalenie płuc). Systemy Minisplit Filtr Plazmowy Zastosowanie filtra plazmowego pozwala na wytworzenie w pomieszczeniu zjonizowanej strefy. Podczas przechodzenia przez wysokonapięciowy generator jonów powietrze jest przekształcane w plazme. Dzięki temu 95% cząsteczek kurzu, dymu papierosowego i pyłków jest wyłapywane na filtrze elektrostatycznym. Osłona zabezpieczająca zawory IZabiezpiecza ona zawory serwisowe i zapobiega przed przedostawaniem się wody. Nierdzewna obudowa Wykonana jest z blachy ocynkowanej pokrytej farbą z dodatkiem składników zapobiegających rdzewieniu. Jednostki zewnętrzne YORK pozostają wolne od rdzy nawet w nadmorskich regionach. Ikonografia Sterowanie na podczerwień Sterowanie przewodowe Sterowanie na podczerwień/ przewodowe Tryb suszenia Tryb uśpienia Timer Automatyczna praca żaluzji Automatyczny restart Tryb Turbo Wąski profil Cicha praca Czterokierunkowy wypływ powietrza Podłoga/ Sufit Instalacja kanałowa Filtr powietrza Zestaw do pracy w niskich temperaturach

20 urządzenia klimatyzacyjne york Ścienne z inwerterem High Efficiency YWHJZH 09 do 24 Kompletny zakres od 2.5 kw do 6.4 kw NOWOŚĆ Charakterystyka Sprężarka DC Inverter Cicha praca Nadzwyczaj wysokie EER&COP, do 5,01/5,21 żaluzje wielopłaszczyznowe dla szybszego ogrzewania Konstrukcja zapewniająca ciche działanie 3 tryby opcji SLEEP Inteligentne rozmrażanie Wyświetlacz LED Daleki zasięg strugi powietrza Ochrona antykorozyjna parownika Blue fin 7 biegów wentylatora z funkcją turbochłodzenie 3 kierunkowy nawiew powietrza z automatycznym ruchomym nawiewem poziomym (lewo/prawo) Zestaw do pracy w niskich temperaturach Grzałka obudowy jedn. zew. Osłona zabezpieczająca zawory Złota powłoka lamelek skraplacza Pilot zdalnego sterowania Bezprzewodowy Funkcja FEEL 5 trybów pracy (Cool/Heat/Auto/Dry/Fan) 5 wybór prędkości wentylatora Przycisk: tryb SPOKOJNY/tryb SLEEP Nastawa kierunku nawiewu powietrza Wyświetlacz LCD Tryb Turbo Nastawa temperatury pomieszczenia Funkcja blokady

21 20/21 Ścienne z inwerterem High Efficiency YWHJZH 09 do 24 Systemy Minisplit Dane techniczne Nazwa kompletu YWHJZH Jedn. wewnętrzna Wielkości YWHJXH-09 YWHJXH-12 YWHJXH-18 YWHJXH-24 Jedn. zewnętrzna Wielkości YWHJYH-09 YWHJYH-12 YWHJYH-18 YWHJYH-24 Wydajność chłodnicza kw 2.5 ( ) 3.5 ( ) 5.3 ( ) 7.0 ( ) Wydajność grzewcza kw 2.7 ( ) 3.6 ( ) 5.6 ( ) 7.6 ( ) Sprężarka Typ Tłokowa Czynnik chłodniczy Zasilanie V/Ph/Hz 230 / 1 / 50 + E Pobór mocy chłodzenie kw grzanie kw EER COP Klasa energetyczna chłodzenie A A A A grzanie A A A A Przepływ powietrza wew. (N/Śr/W) m 3 /h 330 / 370 / / 530 / / 710 / / 800 / 900 Poziom ciśnienia Jedn. wew. (N/Śr/W) db(a) 24 / 28 / / 32 / / 39 / / 43 / 45 akust. w odl. 1 m Jedn. zew. db(a) W (mm) Jedn. wew. S (mm) Wymiary G (mm) W (mm) Jedn. zew. S (mm) G (mm) Masa netto Jedn. wewnętrzna kg Jedn. zewnętrzna kg Typ połączenia Kielichowe Rurociągi Gaz 3/8 3/8 5/8 5/8 Średnica Ciecz 1/4 1/4 1/4 1/4 Napełnienie czynnikiem chłodniczym g Maks. odległości Długość m Wysokość m Limity pracy - tryb chłodzenia min./maks. +10 C / +48 C Limity pracy - tryb grzania min./maks. -15 C / +24 C Nominalne wydajności chłodnicze podane dla: - Temp. powietrza wew. 27 C TS / 19 C TM - Temp. powietrza zew. 35 C TS Nominalne wydajności grzewcze podane dla: - Temp. powietrza wew. 21 C TS - Temp. powietrza zew. 7 C TS/6 C TM Długość rurociągu: 5 m przy wstępnym napełnieniu czynnikiem chłodniczym R410A Akcesoria Wielkości Elektrostatyczny filtr pyłowy opcje Filtr z jonami srebra opcje Filtr z wkładem węgla aktywnego opcje Osłona zabezpieczająca zawory Standard opcje Producent zastrzega sobie prawo do zmiany danych technicznych bez wcześniejszego powiadomienia.

22 urządzenia klimatyzacyjne york Ścienne z inwerterem YRHJZH 09 do 24 Kompletny zakres od 2.6 kw do 6.4 kw NOWOŚĆ Charakterystyka Sprężarka DC Inverter Cicha praca Wysokie EER &COP, klasa energetyczna A 1W standby Wyświetlacz LED Automaticzny restart Funkcja automatycznego czyszczenia Inteligentne odmrażanie Wygodna funkcja SLEEP Zabezpieczenie przed przechłodzeniem Samodzielna diagnostyka Osłona zabezpieczająca zawory Ochrona Blue Fin (jednostka wewnętrzna i zewnętrzna) Pilot zdalnego sterowania Bezprzewodowy 5 trybów pracy (Cool/Heat/Auto/Dry/Fan) Tryb uśpienia Nastawa temperatury pomieszczenia Wybór prędkości wentylatora Nastawa kierunku nawiewu powietrza Wyświetlacz LCD Tryb Turbo Funkcja blokady

23 22/23 Ścienne z inwerterem YRHJZH 09 do 24 Systemy Minisplit Dane techniczne Nazwa kompletu YRHJZH Jedn. wewnętrzna Wielkości YRHJXH-09 YRHJXH-12 YRHJXH-18 YRHJXH-24 Jedn. zewnętrzna Wielkości YRHJYH-09 YRHJYH-12 YRHJYH-18 YRHJYH-24 Wydajność chłodnicza kw 2.6 ( ) 3.5 ( ) 5.4 ( ) 6.4 ( ) Wydajność grzewcza kw 3.5 ( ) 4.0 ( ) 5.7 ( ) 6.7 ( ) Sprężarka Typ Tłokowa Czynnik chłodniczy Zasilanie V/Ph/Hz 230 / 1 / 50 + E Pobór mocy chłodzenie kw grzanie kw EER COP Klasa energetyczna chłodzenie A A A A grzanie A A A A Przepływ powietrza wew. (N/Śr/W) m 3 /h 280 / 370 / / 410 / / 560 / / 700 / 800 Poziom ciśnienia Jedn. wew. (N/Śr/W) db(a) 24 / 30 / / 31 / / 37 / / 39 / 44 akust. w odl. 1 m Jedn. zew. db(a) W (mm) Jedn. wew. S (mm) Wymiary G (mm) W (mm) Jedn. zew. S (mm) G (mm) Masa netto Jedn. wewnętrzna kg Jedn. zewnętrzna kg Typ połączenia Kielichowe Rurociągi Gaz 3/8 3/8 1/2 1/2 Średnica Ciecz 1/4 1/4 1/4 1/4 Napełnienie czynnikiem chłodniczym g Maks. odległości Długość m Wysokość m Limity pracy - tryb chłodzenia min./maks. +10 C / +48 C Limity pracy - tryb grzania min./maks. -15 C / +24 C Nominalne wydajności chłodnicze podane dla: - Temp. powietrza wew. 27 C TS / 19 C TM - Temp. powietrza zew. 35 C TS Nominalne wydajności grzewcze podane dla: - Temp. powietrza wew. 21 C TS - Temp. powietrza zew. 7 C TS/6 C TM Długość rurociągu: 5 m przy wstępnym napełnieniu czynnikiem chłodniczym R410A Akcesoria Wielkości Elektrostatyczny filtr pyłowy opcje Filtr z jonami srebra opcje Filtr z wkładem węgla aktywnego opcje Osłona zabezpieczająca zawory Standard opcje Producent zastrzega sobie prawo do zmiany danych technicznych bez wcześniejszego powiadomienia.

24 urządzenia klimatyzacyjne york Ścienne z inwerterem EVHC-D 09 do 24 Kompletny zakres od 2.4 kw do 6.0 kw Charakterystyka Sprężarka DC Inverter Cicha praca Filtr z wkładem węgla aktywnego Odporny na such pleśń Automaticzny restart Timer ON/OFF Automaticzna praca żaluzji Osłona zabezpieczająca zawory Nierdzewna obudowa jednostki zewnętrznej Ochrona Blue Fin (jednostka wewnętrzna i zewnętrzna) Pilot zdalnego sterowania Bezprzewodowy 5 trybów pracy (Cool/Heat/Auto/Dry/Fan) Tryb uśpienia Nastawa temperatury pomieszczenia Wybór prędkości wentylatora Timer Nastawa kierunku nawiewu powietrza Wyświetlacz LCD Tryb Turbo Funkcja blokady

25 24/25 Ścienne z inwerterem EVHC-D 09 do 24 Systemy Minisplit Dane techniczne Nazwa kompletu Jedn. wewnętrzna Wielkości EVKC-09DS EVKC-12DS EVKC-18DS EVKC-24DS Jedn. zewnętrzna Wielkości EVJC-09DS EVJC-12DS EVJC-18DS EVJC-24DS Wydajność chłodnicza kw 2.4 ( ) 3.5 ( ) 5.3 ( ) 6.0 ( ) Wydajność grzewcza kw 2.8 ( ) 3.9 ( ) 5.8 ( ) 6.8 ( ) EVHC Sprężarka Typ Tłokowa Czynnik chłodniczy Zasilanie V/Ph/Hz 230 / 1 / 50 + E Pobór mocy chłodzenie kw grzanie kw EER COP Klasa energetyczna chłodzenie A A A A grzanie A A B B Przepływ powietrza wew. (bieg wysoki) m 3 /h Poziom ciśnienia Jedn. wew. (N/Śr/W) db(a) 32 / 35 / / 36 / / 42 / / 43 / 48 akust. w odl. 1 m Jedn. zew. db(a) W (mm) Jedn. wew. S (mm) Wymiary G (mm) W (mm) Jedn. zew. S (mm) G (mm) Masa netto Jedn. wewnętrzna kg Jedn. zewnętrzna kg Typ połączenia Kielichowe Rurociągi Gaz 3/8 3/8 1/2 1/2 Średnica Ciecz 1/4 1/4 1/4 1/4 Napełnienie czynnikiem chłodniczym g Maks. odległości Długość m Wysokość m Limity pracy - tryb chłodzenia min./maks. +18 C / +50 C Limity pracy - tryb grzania min./maks. -15 C / +24 C Nominalne wydajności chłodnicze podane dla: - Temp. powietrza wew. 27 C TS / 19 C TM - Temp. powietrza zew. 35 C TS Nominalne wydajności grzewcze podane dla: - Temp. powietrza wew. 21 C TS - Temp. powietrza zew. 7 C TS/6 C TM Długość rurociągu: 5 m przy wstępnym napełnieniu czynnikiem chłodniczym R410A Akcesoria Wielkości Elektrostatyczny filtr pyłowy opcje Filtr z jonami srebra opcje Filtr Plazmowy opcje Filtr z wkładem węgla aktywnego opcje Producent zastrzega sobie prawo do zmiany danych technicznych bez wcześniejszego powiadomienia.

26 urządzenia klimatyzacyjne york Multi Inverter Free Indoor Units ERJC 18 do 42 Kompletny zakres od 5.0 kw do 11.6 kw NOWOŚĆ ERJC (2x1) ERJC 24 (3x1) / ERJC 28 (4x1) / ERJC 36 (4x1) Charakterystyka Sprężarka DC Inverter Klasa energetyczna A w chłodzeniu i grzaniu Dowolna konfiguracja jednostek Automaticzny restart Timer ON/OFF Automaticzna praca żaluzji Nierdzewna obudowa jednostki zewnętrznej Ochrona Blue Fin (jednostka wewnętrzna i zewnętrzna) Pilot zdalnego sterowania Bezprzewodowy 5 trybów pracy (Cool/Heat/Auto/Dry/Fan) Tryb uśpienia Nastawa temperatury pomieszczenia Wybór prędkości wentylatora Timer Nastawa kierunku nawiewu powietrza Wyświetlacz LCD Jednostka wewnętrzna

27 26/27 Multi Inverter Free Indoor Units ERJC 18 do 42 Systemy Minisplit Dane techniczne Jedn. zew. Nazwa kompletu Jednostka zewnętrzna Wielkości Jedn. wewnętrzna ilość 2 jedn. wew. 2 jedn. wew. 3 jedn. wew. 4 jedn. wew. 4 jedn. wew. 5 jedn. wew. Wydajność chłodnicza kw 5.0 ( ) 7.0 ( ) 7.1 ( ) 8.0 ( ) 9.8 ( ) 11.6 ( ) Wydajność grzewcza kw 5.6 ( ) 7.7 ( ) 8.5 ( ) 9.3 ( ) 11.0 ( ) 13.0 ( ) Sprężarka Typ (ilość) Tłokowa Inverter (1) Czynnik chłodniczy R410A Lokalizacja zaworu rozprężnego Jedn. zewnętrzna Zasilanie V/Ph/Hz 230 / 1 / 50 + E Pobór mocy chłodzenie kw grzanie kw EER COP Klasa energetyczna chłodzenie A A A A A A grzanie A B A A A A Przepływ powietrza (jedn. wew.) m 3 /h Poziom ciśnienia akust. db(a) Wymiary Jedn. zewnętrzna W / S / G mm 596 / 899 / / 955 / / 955 / / 955 / / / / / 440 Masa netto Jedn. zewnętrzna kg Typ połączenia Kielichowe Rurociągi Gaz 3/8 3/8 3/8 3/8 3/8 3/8 Średnica Ciecz 1/4 1/4 1/4 1/4 1/4 1/4 Maks. odległości* Długość m Wysokość m Napełnienie czynnikiem chłodniczym gr Limity pracy - tryb chłodzenia min./maks. -5 C / +43 C Limity pracy - tryb grzania min./maks. -10 C / +24 C ERJC-R * Każda jednostka wewnętrzna Nominalne wydajności chłodnicze podane dla: - Temp. powietrza wew. 27 C TS / 19 C TM - Temp. powietrza zew. 35 C TS Nominalne wydajności grzewcze podane dla: - Temp. powietrza wew. 21 C TS - Temp. powietrza zew. 7 C TS/6 C TM Długość rurociągu: 5 m przy wstępnym napełnieniu czynnikiem chłodniczym Producent zastrzega sobie prawo do zmiany danych technicznych bez wcześniejszego powiadomienia.

28 urządzenia klimatyzacyjne york Dane techniczne Jedn. wew. Filtr z wkładem węgla aktywnego Automaticzna praca żaluzji ERKC Jednostka wewnętrzna Wielkości Wydajność chłodnicza kw Wydajność grzewcza kw Zasilanie V/Ph/Hz 230 / 1 / 50 + E Przepływ powietrza wew. W / Śr. / N m 3 /h Poziom ciśnienia akust. W / Śr. / N db(a) 34 / 31 / / 32 / / 40 / 36 Wymiary W / S / G mm 265 / 790 / / 845 / / 940 / 200 Masa netto kg Typ połączenia Kielichowe Rurociągi Gaz 3/8 3/8 1/2 Średnica Ciecz 1/4 1/4 1/4 Wolnostojąca Automaticzna praca żaluzji ECKC Jednostka wewnętrzna Wielkości Wydajność chłodnicza kw Wydajność grzewcza kw Zasilanie V/Ph/Hz 230 / 1 / 50 + E Przepływ powietrza wew. m 3 /h Poziom ciśnienia akust. W / Śr. / N db(a) 38 / 33 / / 37 / / 41 / 35 Wymiary W / S / G mm 600 / 700 / / 700 / / 700 / 215 Masa netto kg Typ połączenia Kielichowe Rurociągi Gaz 3/8 3/8 1/2 Średnica Ciecz 1/4 1/4 1/4 Podłoga/Sufit Automaticzna praca żaluzji EOKC Jednostka wewnętrzna Wielkości Wydajność chłodnicza kw Wydajność grzewcza kw Zasilanie V/Ph/Hz 230 / 1 / 50 + E Przepływ powietrza wew. m 3 /h Poziom ciśnienia akust. W / N db(a) 40 / / / / 40 Wymiary W / S / G mm 700 / / / / / / / / 245 Masa netto kg Typ połączenia Kielichowe Rurociągi Gaz 3/8 1/2 1/2 5/8 Średnica Ciecz 1/4 1/4 1/4 3/8 Pompka skroplin included Panel standardowy 600 x 600 EKKC Jednostka wewnętrzna Wielkości Wydajność chłodnicza kw Wydajność grzewcza kw Zasilanie V/Ph/Hz 230 / 1 / 50 + E Przepływ powietrza wew. m 3 /h Poziom ciśnienia akust. db(a) Wymiary jedn. W / S / G mm 230 / 570 / / 570 / / 840 / 840 Wymiary panel W / S / G mm 50 / 650 / / 650 / / 950 / 950 Masa netto jednostka kg Masa netto panel kg Typ połączenia Kielichowe Rurociągi Gaz 3/8 1/2 5/8 Średnica Ciecz 1/4 1/4 3/8

29 28/29 Wąski profil Filtr powietrza w zestawie Kontroli zawarte przewodowy EUKC Jednostka wewnętrzna Wielkości Wydajność chłodnicza kw Wydajność grzewcza kw Zasilanie V/Ph/Hz 230 / 1 / 50 + E Przepływ powietrza wew. m 3 /h Poziom ciśnienia akust. W / N db(a) 37 / / / / 34 Wymiary W / S / G mm 200 / 700 / / 700 / / 900 / / / 615 Masa netto kg Typ połączenia Kielichowe Rurociągi Gaz 3/8 1/2 1/2 5/8 Średnica Ciecz 1/4 1/4 1/4 3/8 Indoor unit combinations ERJC 18 (2x1) ERJC 24 (3x1) Liczba jednostka połączenia 2 x ERJC 22 (2x1) Liczba jednostka połączenia 2 x Liczba jednostka połączenia 2 x 1 3 x Systemy Minisplit ERJC 28 (4x1) Liczba jednostka połączenia 2 x 1 3 x 1 4 x ERJC 36 (5x1) Liczba jednostka połączenia 2 x 1 3 x 1 4 x ERJC 42 (5x1) Liczba jednostka połączenia 2 x 1 3 x 1 4 x 1 5 x

30 urządzenia klimatyzacyjne york Wolnostojąca Inverter ECHC-D 09 do 18 Kompletny zakres od 2.7 kw do 5.3 kw Charakterystyka Sprężarka DC Inverter Nadmuch powietrza na górze lub na dole 7 prędkości wentylatora 8 C grzanie Pozioma i pionowa praca żaluzji Szeroki kąt nawiewu powietrza Osłona zabezpieczająca zawory Nierdzewna obudowa jednostki zewnętrznej Ochrona Blue Fin (jednostka wewnętrzna i zewnętrzna) Pilot zdalnego sterowania Bezprzewodowy 5 trybów pracy (Cool/Heat/Auto/Dry/Fan) 7 prędkości wentylatora Tryb uśpienia Nastawa temperatury pomieszczenia Wybór prędkości wentylatora Timer Wyświetlacz LCD

31 30/31 Wolnostojąca Inverter ECHC-D 09 do 18 Systemy Minisplit Dane techniczne Nazwa kompletu ECHC-D Jedn. wewnętrzna Wielkości ECKC 09 DS ECKC 12 DS ECKC 18 DS Jedn. zewnętrzna Wielkości ECJC 09 DS ECJC 12 DS ECJC 18 DS Wydajność chłodnicza kw 2.7 ( ) 3.6 ( ) 5.3 ( ) Wydajność grzewcza kw 3.3 ( ) 4.0 ( ) 5.5 ( ) Sprężarka Typ Tłokowa Czynnik chłodniczy Zasilanie V/Ph/Hz 230 / 1 / 50 Pobór mocy chłodzenie kw grzanie kw EER COP Klasa energetyczna chłodzenie A A A grzanie A A A Przepływ powietrza wew. (N/Śr/W) m 3 /h 430 / 370 / / 440 / / 500 / 410 Poziom ciśnienia Jedn. wew. (N/Śr/W) db(a) 38 / 33 / / 37 / / 41 / 35 akust. w odl. 1 m Jedn. zew. db(a) W (mm) Jedn. wew. S (mm) Wymiary G (mm) W (mm) Jedn. zew. S (mm) G (mm) Masa netto Jedn. wewnętrzna kg Jedn. zewnętrzna kg Typ połączenia Kielichowe Rurociągi Gaz 3/8 3/8 1/2 Średnica Ciecz 1/4 1/4 1/4 Napełnienie czynnikiem chłodniczym g Maks. odległości Długość m Wysokość m Limity pracy - tryb chłodzenia min./maks. +10 C / +50 C Limity pracy - tryb grzania min./maks. -15 C / +24 C Nominalne wydajności chłodnicze podane dla: - Temp. powietrza wew. 27 C TS / 19 C TM - Temp. powietrza zew. 35 C TS Nominalne wydajności grzewcze podane dla: - Temp. powietrza wew. 21 C TS - Temp. powietrza zew. 7 C TS/6 C TM Długość rurociągu: 5 m przy wstępnym napełnieniu czynnikiem chłodniczym R410A Producent zastrzega sobie prawo do zmiany danych technicznych bez wcześniejszego powiadomienia.

32 urządzenia klimatyzacyjne york Przypodłogowo-sufitowe z inwerterem EOHC-D 09 do 60 R Kompletny zakres od 3.0 kw do 16.0 kw Charakterystyka Sprężarka DC Inverter Filtr powietrza w zestawie Montaż - przy podłodze lub por sufitem Pozioma i pionowa praca żaluzji Szeroki kąt nawiewu powietrza Zestaw do pracy w niskich temperaturach w opcje Wąski profil Nierdzewna obudowa jednostki zewnętrznej Ochrona Blue Fin (jednostka wewnętrzna i zewnętrzna) Pilot zdalnego sterowania Bezprzewodowy 5 trybów pracy (Cool/Heat/Auto/Dry/Fan) Tryb uśpienia Nastawa temperatury pomieszczenia Wybór prędkości wentylatora Timer Wyświetlacz LCD Sterownik przewodowy 5 trybów pracy (Cool/Heat/Auto/Dry/Fan) Tryb uśpienia Nastawa temperatury pomieszczenia Wybór prędkości wentylatora Timer Wyświetlacz LCD

33 32/33 Przypodłogowo-sufitowe z inwerterem EOHC-D 09 do 60 R Systemy Minisplit Dane techniczne Nazwa kompletu EOHC-D-R Jedn. wewnętrzna Wielkości EOKC 09 DS EOKC 12 DS EOKC 18 DS EOKC 24 DS EOKC 30 DS EOKC 36 DS EOKC 42 DS EOKC 48 DS EOKC 60 DS Jedn. zewnętrzna Wielkości ENJC 09 DT ENJC 12 DT ENJC 18 DT ENJC 24 DT ENJC 30 DT ENJC 36 DT ENJC 42 DT ENJC 48 DT ENJC 60 DT Wydajność chłodnicza kw 3.0 ( ) 3.4 ( ) 5.3 ( ) 6.8 ( ) 8.8 ( ) 10.6 ( ) 11.8 ( ) 13.6 ( ) 16.0 ( ) Wydajność grzewcza kw 3.0 ( ) 3.8 ( ) 6.2 ( ) 8.0 ( ) 9.3 ( ) 11.9 ( ) 12.6 ( ) 15.9 ( ) 17.5 ( ) Sprężarka Typ Tłokowa Czynnik chłodniczy Zasilanie V/Ph/Hz 230 / 1 / / 1 / 50 or 400 / 3 / / 3 / 50 Pobór mocy chłodzenie kw grzanie kw EER COP Klasa energetyczna chłodzenie A A A A A A A A A grzanie A A A A A A A A A Przepływ powietrza wew. (N/Śr/W) m 3 /h 650/550/ /600/ /800/ /1050/ /1450/ /1630/ /1630/ /2100/ /2100/1900 Poziom ciśnienia Jedn. wew. (N/Śr/W) db(a) 39 / 37 / / 37 / / 42 / / 49 / / 48 / / 51 / / 51 / / 55 / / 55 / 52 akust. w odl. 1 m Jedn. zew. db(a) W (mm) Jedn. wew. S (mm) Wymiary G (mm) W (mm) Jedn. zew. S (mm) G (mm) Masa netto Jedn. wewnętrzna kg Jedn. zewnętrzna kg Typ połączenia Kielichowe Rurociągi Gaz 3/8 3/8 1/2 5/8 5/8 5/8 5/8 5/8 3/4 Średnica Ciecz 1/4 1/4 1/4 3/8 3/8 3/8 3/8 3/8 3/8 Napełnienie czynnikiem chłodniczym g Maks. odległości Długość m Wysokość m Limity pracy - tryb chłodzenia min./maks. -10 C / +50 C Limity pracy - tryb grzania min./maks. -15 C / +24 C Nominalne wydajności chłodnicze podane dla: - Temp. powietrza wew. 27 C TS / 19 C TM - Temp. powietrza zew. 35 C TS Nominalne wydajności grzewcze podane dla: - Temp. powietrza wew. 21 C TS - Temp. powietrza zew. 7 C TS/6 C TM Długość rurociągu: 5 m przy wstępnym napełnieniu czynnikiem chłodniczym Wielkości 36 do 48: wartości dla modeli jednofazowych R410A Akcesoria Wielkości Timerem tygodniowym opcje Sterownik nadrzędny opcje Producent zastrzega sobie prawo do zmiany danych technicznych bez wcześniejszego powiadomienia.

34 urządzenia klimatyzacyjne york Kasetonowe z inwerterem EKHC-D 12 do 42 R Kompletny zakres od 3.4 kw do 11.0 kw Charakterystyka Sprężarka DC Inverter Filtr powietrza w zestawie Pompka skroplin standard Przylącze świeżego powietrza dla wielkości 24 do 42 Automatyczny restart Zestaw do pracy w niskich temperaturach w opcje Nierdzewna obudowa jednostki zewnętrznej Ochrona Blue Fin (jednostka wewnętrzna i zewnętrzna) Pilot zdalnego sterowania Bezprzewodowy 5 trybów pracy (Cool/Heat/Auto/Dry/Fan) Tryb uśpienia Nastawa temperatury pomieszczenia Wybór prędkości wentylatora Timer Wyświetlacz LCD Sterownik przewodowy 5 trybów pracy (Cool/Heat/Auto/Dry/Fan) Tryb uśpienia Nastawa temperatury pomieszczenia Wybór prędkości wentylatora Timer Wyświetlacz LCD

35 34/35 Kasetonowe z inwerterem EKHC-D 12 do 42 R Systemy Minisplit Dane techniczne Nazwa kompletu EKHC-D-R Jedn. wewnętrzna Wielkości EKKC 12 DS EKKC 18 DS EKKC 24 DS EKKC 30 DS EKKC 36 DS EKKC 42 DS Jedn. zewnętrzna Wielkości ENJC 12 DT ENJC 18 DT ENJC 24 DT ENJC 30 DT ENJC 36 DT ENJC 42 DT Wydajność chłodnicza kw 3.4 ( ) 5.2 ( ) 7.0 ( ) 8.8 ( ) 10.1 ( ) 11.0 ( ) Wydajność grzewcza kw 3.6 ( ) 6.1 ( ) 8.7 ( ) 9.2 ( ) 11.0 ( ) 12.0 ( ) Sprężarka Typ Tłokowa Czynnik chłodniczy Zasilanie V/Ph/Hz 230 / 1 / / 1 / 50 or 400 / 3 / 50 Pobór mocy chłodzenie kw grzanie kw EER COP Klasa energetyczna chłodzenie A A A A A A grzanie A A A A A A Przepływ powietrza wew. (N/Śr/W) m 3 /h 550 / 450 / / 1080 / / 1270 / / 1570 / / 1570 / / 1570 / 1500 Poziom ciśnienia akust. Jedn. wew. (N/Śr/W) db(a) 47 / 45 / / 45 / / 49 / / 51 / / 51 / / 51 / 48 w odl. 1 m Jedn. zew. db(a) W (mm) Jedn. wew. S (mm) G (mm) Wymiary W (mm) Jedn. zew. S (mm) G (mm) Panel W / S / G mm 50 / 650 / / 950 / / 950 / / 950 / / 950 / / 950 / 950 Masa netto Jedn. wewnętrzna kg Jedn. zewnętrzna kg Typ połączenia Kielichowe Rurociągi Gaz 3/8 1/2 5/8 5/8 5/8 5/8 Średnica Ciecz 1/4 1/4 3/8 3/8 3/8 3/8 Napełnienie czynnikiem chłodniczym g Maks. odległości Długość m Wysokość m Limity pracy - tryb chłodzenia min./maks. -10 C / +50 C Limity pracy - tryb grzania min./maks. -15 C / +24 C Nominal cooling capacity based on : - Indoor Air Temp. 27 C DB / 19 C WB - Outdoor Air Temp. 35 C DB Nominal heating capacity based on : - Indoor Air Temp. 21 C DB - Outdoor Air Temp. 7 C DB/6 C WB Piping length : 5 m with initial charge Sizes 36 and 42: values for single phase models R410A Akcesoria Wielkości Timerem tygodniowym opcje Sterownik nadrzędny opcje Producent zastrzega sobie prawo do zmiany danych technicznych bez wcześniejszego powiadomienia.

36 urządzenia klimatyzacyjne york Kanałowe z inwerterem EUHC-D 09 do 60 R Kompletny zakres od 2.7 kw do 15.8 kw Charakterystyka Sprężarka DC Inverter Filtr powietrza w zestawie Pompka skroplin w opcje (dla wielkości 09 do 24) Przyłącze świeżego powietrza Jednostka wewnętrzna z wentylatorem odśrodkowym Duże odległości między jednostką wewnętrzną i zewnętrzną Wysoki spreż wentylatora jednostek wewnętrznych Cicha praca Sterownik przewodowy Pilot zdalnego sterowania na podczerwień Zestaw do pracy w niskich temperaturach w opcje Ochrona Blue Fin (jednostka wewnętrzna i zewnętrzna) Sterownik przewodowy 5 trybów pracy (Cool/Heat/Auto/Dry/Fan) Tryb uśpienia Nastawa temperatury pomieszczenia Wybór prędkości wentylatora Timer Wyświetlacz LCD Pilot zdalnego sterowania Bezprzewodowy 5 trybów pracy (Cool/Heat/Auto/Dry/Fan) Tryb uśpienia Nastawa temperatury pomieszczenia Wybór prędkości wentylatora Timer Nastawa kierunku nawiewu powietrza Wyświetlacz LCD

37 36/37 Kanałowe z inwerterem EUHC-D 09 do 60 R Systemy Minisplit Dane techniczne Nazwa kompletu EUHC-D-R Jedn. wewnętrzna Wielkości EUKC 09 DT EUKC 12 DT EUKC 18 DT EUKC 24 DT EUKC 30 DT EUKC 36 DT EUKC 42 DT EUKC 48 DT EUKC 60 DT Jedn. zewnętrzna Wielkości ENJC 09 DT ENJC 12 DT ENJC 18 DT ENJC 24 DT ENJC 30 DT ENJC 36 DT ENJC 42 DT ENJC 48 DT ENJC 60 DT Wydajność chłodnicza kw 2.7 ( ) 3.4 ( ) 5.3 ( ) 6.8 ( ) 8.0 ( ) 10.1 ( ) 10.6 ( ) 13.8 ( ) 15.8 ( ) Wydajność grzewcza kw 2.9 ( ) 3.7 ( ) 6.2 ( ) 7.3 ( ) 8.4 ( ) 11.5 ( ) 12.4 ( ) 16.0 ( ) 18.0 ( ) Sprężarka Typ Tłokowa Czynnik chłodniczy Zasilanie V/Ph/Hz 230 / 1 / / 1 / 50 or 400 / 3 / / 3 / 50 Pobór mocy chłodzenie kw grzanie kw EER COP Klasa energetyczna chłodzenie A A A A A A A A A grzanie A A A A A A A A A Przepływ powietrza wew. (N/Śr/W) m 3 /h 800/700/ /740/ /800/ /1400/ /1300/ /2110/ /2110/ /2300/ /2900/2600 Spreż dyspozycyjny Pa Poziom ciśnienia Jedn. wew. (N/Śr/W) db(a) 40 / 38 / / 35 / / 42 / / 44 / / 44 / / 50 / / 50 / / 50 / / 51 / 48 akust. w odl. 1 m Jedn. zew. db(a) W (mm) Jedn. wew. S (mm) Wymiary G (mm) W (mm) Jedn. zew. S (mm) G (mm) Masa netto Jedn. wewnętrzna kg Jedn. zewnętrzna kg Typ połączenia Kielichowe Rurociągi Gaz 3/8 3/8 1/2 5/8 5/8 5/8 5/8 5/8 3/4 Średnica Ciecz 1/4 1/4 1/4 3/8 3/8 3/8 3/8 3/8 3/8 Napełnienie czynnikiem chłodniczym g Maks. odległości Długość m Wysokość m Limity pracy - tryb chłodzenia min./maks. -10 C / +50 C Limity pracy - tryb grzania min./maks. -15 C / +24 C Nominalne wydajności chłodnicze podane dla: - Temp. powietrza wew. 27 C TS / 19 C TM - Temp. powietrza zew. 35 C TS Nominalne wydajności grzewcze podane dla: - Temp. powietrza wew. 21 C TS - Temp. powietrza zew. 7 C TS/6 C TM Długość rurociągu: 5 m przy wstępnym napełnieniu czynnikiem chłodniczym Wielkości 36 do 48: wartości dla modeli jednofazowych R410A Akcesoria Wielkości Pompka skroplin opcje - opcje - Timerem tygodniowym opcje Sterownik nadrzędny opcje Producent zastrzega sobie prawo do zmiany danych technicznych bez wcześniejszego powiadomienia.

38 urządzenia klimatyzacyjne york

39 38/39 Systemy Minisplit On/Off Ścienne multisplits Kasetonowe Przypodłogowo-sufitowe Kanałowe okienne

40 urządzenia klimatyzacyjne york Ścienne On/Off YVHFZH 09 do 24 Kompletny zakres od 2.6 kw do 6.5 kw NOWOŚĆ Charakterystyka Cicha praca Klasa energetyczna A Automaticzny restart Timer ON/OFF Automaticzna praca żaluzji Osłona zabezpieczająca zawory Nierdzewna obudowa jednostki zewnętrznej Ochrona Blue Fin (jednostka wewnętrzna i zewnętrzna) Pilot zdalnego sterowania Bezprzewodowy 5 trybów pracy (Cool/Heat/Auto/Dry/Fan) Tryb uśpienia Nastawa temperatury pomieszczenia Wybór prędkości wentylatora Timer Nastawa kierunku nawiewu powietrza Wyświetlacz LCD Tryb Turbo

41 40/41 Ścienne On/Off YVHFZH 09 do 24 Systemy Minisplit Dane techniczne Nazwa kompletu YVHFZH Jedn. wewnętrzna Wielkości YVHFXH 09 YVHFXH 12 YVHFXH 18 YVHFXH 24 Jedn. zewnętrzna Wielkości YVHFYH 09 YVHFYH 12 YVHFYH 18 YVHFYH 24 Wydajność chłodnicza kw Wydajność grzewcza kw Sprężarka Typ Tłokowa Czynnik chłodniczy Zasilanie V/Ph/Hz 230 / 1 / 50 + E Pobór mocy chłodzenie kw grzanie kw EER COP Klasa energetyczna chłodzenie A A A A grzanie B B C B Przepływ powietrza wew. (bieg wysoki) m 3 /h Poziom ciśnienia akust. Jedn. wew. (N/Śr/W) db(a) 32 / 35 / / 36 / / 41 / / 52 / 57 w odl. 1 m Jedn. zew. db(a) W (mm) Jedn. wew. S (mm) Wymiary G (mm) W (mm) Jedn. zew. S (mm) G (mm) Masa netto Jedn. wewnętrzna kg Jedn. zewnętrzna kg Typ połączenia Kielichowe Rurociągi Gaz 3/8 1/2 5/8 5/8 Średnica Ciecz 1/4 1/4 3/8 3/8 Napełnienie czynnikiem chłodniczym g Maks. odległości Długość m Wysokość m Limity pracy - tryb chłodzenia min./maks. +18 C / +43 C Limity pracy - tryb grzania min./maks. -7 C / +24 C Nominalne wydajności chłodnicze podane dla: - Temp. powietrza wew. 27 C TS / 19 C TM - Temp. powietrza zew. 35 C TS Nominalne wydajności grzewcze podane dla: - Temp. powietrza wew. 21 C TS - Temp. powietrza zew. 7 C TS/6 C TM Długość rurociągu: 4 m przy wstępnym napełnieniu czynnikiem chłodniczym R410A Akcesoria Wielkości Elektrostatyczny filtr pyłowy opcje Filtr z jonami srebra opcje Filtr z wkładem węgla aktywnego opcje Dostępne modele KAHC z niskiej temperaturze otoczenia Kit (LAK) Producent zastrzega sobie prawo do zmiany danych technicznych bez wcześniejszego powiadomienia.

42 urządzenia klimatyzacyjne york Ścienne On/Off EAHC 09 do 24 FS-R Kompletny zakres od 2.5 kw do 6.2 kw Charakterystyka Cicha praca Klasa energetyczna A Automaticzny restart Timer ON/OFF Automaticzna praca żaluzji Osłona zabezpieczająca zawory Nierdzewna obudowa jednostki zewnętrznej Ochrona Blue Fin (jednostka wewnętrzna i zewnętrzna) Pilot zdalnego sterowania Bezprzewodowy 5 trybów pracy (Cool/Heat/Auto/Dry/Fan) Tryb uśpienia Nastawa temperatury pomieszczenia Wybór prędkości wentylatora Timer Nastawa kierunku nawiewu powietrza Wyświetlacz LCD

43 42/43 Ścienne On/Off EAHC 09 do 24 FS-R Systemy Minisplit Dane techniczne Nazwa kompletu EAHC FS-R Jedn. wewnętrzna Wielkości EAKC 09 FS-R EAKC 12 FS-R EAKC 18 FS-R EAKC 24 FS-R Jedn. zewnętrzna Wielkości EAJC 09 FS-R EAJC 12 FS-R EAJC 18 FS-R EAJC 24 FS-R Wydajność chłodnicza kw Wydajność grzewcza kw Sprężarka Typ Tłokowa Czynnik chłodniczy Zasilanie V/Ph/Hz 230 / 1 / 50 + E Pobór mocy chłodzenie kw grzanie kw EER COP Klasa energetyczna chłodzenie A A A A grzanie B B A B Przepływ powietrza wew. (bieg wysoki) m 3 /h Poziom ciśnienia akust. Jedn. wew. (N/Śr/W) db(a) 32 / 35 / / 35 / / 41 / / 41 / 45 w odl. 1 m Jedn. zew. db(a) W (mm) Jedn. wew. S (mm) Wymiary G (mm) W (mm) Jedn. zew. S (mm) G (mm) Masa netto Jedn. wewnętrzna kg Jedn. zewnętrzna kg Typ połączenia Kielichowe Rurociągi Gaz 3/8 1/2 1/2 1/2 Średnica Ciecz 1/4 1/4 1/4 1/4 Napełnienie czynnikiem chłodniczym g Maks. odległości Długość m Wysokość m Limity pracy - tryb chłodzenia min./maks. +18 C / +46 C Limity pracy - tryb grzania min./maks. -7 C / +24 C Nominalne wydajności chłodnicze podane dla: - Temp. powietrza wew. 27 C TS / 19 C TM - Temp. powietrza zew. 35 C TS Nominalne wydajności grzewcze podane dla: - Temp. powietrza wew. 21 C TS - Temp. powietrza zew. 7 C TS/6 C TM Długość rurociągu: 5 m przy wstępnym napełnieniu czynnikiem chłodniczym R410A Akcesoria Wielkości Elektrostatyczny filtr pyłowy opcje Filtr z jonami srebra opcje Filtr z wkładem węgla aktywnego opcje Producent zastrzega sobie prawo do zmiany danych technicznych bez wcześniejszego powiadomienia.

44 urządzenia klimatyzacyjne york Ścienne Multi Split YEHNZH 18 do 24 (2x1) Kompletny zakres od 5.6 kw do 7.0 kw Charakterystyka Cicha praca Filtr z wkładem węgla aktywnego 2 obiegi chłodnicze / 2 sprężarki pracujące w tym samym trybie Automaticzny restart Timer ON/OFF Automaticzna praca żaluzji Osłona zabezpieczająca zawory Nierdzewna obudowa jednostki zewnętrznej Ochrona Blue Fin (jednostka wewnętrzna i zewnętrzna) Pilot zdalnego sterowania Bezprzewodowy 5 trybów pracy (Cool/Heat/Auto/Dry/Fan) Tryb uśpienia Nastawa temperatury pomieszczenia Wybór prędkości wentylatora Timer Nastawa kierunku nawiewu powietrza Wyświetlacz LCD Tryb Turbo Funkcja blokady

45 44/45 Ścienne Multi Split YEHNZH 18 do 24 (2x1) Systemy Minisplit Dane techniczne Jednostka wewnętrzne (9000 Btu/h) 2 x YEHNXH 09 1 x YEHNXH 09 Jednostka wewnętrzne (12000 Btu/h) 1 x YEHNXH 12 2 x YEHNXH 12 Jednostka zewnętrzne YEHNYH 18 YEHNYH 21 YEHNYH 24 Wydajność chłodnicza kw 5.6 (2.8 x 2) 6.3 ( ) 7.0 (3.5 x 2) Wydajność grzewcza kw 6.0 (3.0 x 2) 6.8 ( ) 7.2 (3.6 x 2) Sprężarka Typ (ilość) Tłokowa / 2 Czynnik chłodniczy Zasilanie V/Ph/Hz 230 / 1 / 50 + E Pobór mocy (chłodzenie) kw Pobór mocy (grzanie) kw EER / COP 3.01 / / / 3.41 Klasa energetyczna (chłodzenie/grzanie) B / B B / B B / B Poziom ciśn. akust. w odl. 1 m (wew./zew.) db(a) / / / 58 Wymiary Jedn. wew. Jedn. zew. W (mm) S (mm) G (mm) W (mm) S (mm) G (mm) Masa netto (Jedn. wew. / Jedn. zew.) kg / / / 65 Rurociągi Maks. odległości Gaz 2 x 3/8 3/8 + 1/2 2 x 1/2 Ciecz 2 x 1/4 2 x 1/4 2 x 1/4 Długość m 2 x 20 2 x 20 2 x 20 Wysokość m 2 x 10 2 x 10 2 x 10 Limity pracy - tryb chłodzenia min./maks. +10 C / +48 C Limity pracy - tryb grzania min./maks. -7 C / +24 C Nominalne wydajności chłodnicze podane dla: - Temp. powietrza wew. 27 C TS / 19 C TM - Temp. powietrza zew. 35 C TS Nominalne wydajności grzewcze podane dla: - Temp. powietrza wew. 21 C TS - Temp. powietrza zew. 7 C TS/6 C TM Długość rurociągu: 5 m przy wstępnym napełnieniu czynnikiem chłodniczym R410A Producent zastrzega sobie prawo do zmiany danych technicznych bez wcześniejszego powiadomienia.

46 urządzenia klimatyzacyjne york Przypodłogowo-sufitowe EOHC 09 do 48 FS Kompletny zakres od 2.5 kw do 13.2 kw Charakterystyka Montaż - przy podłodze lub por sufitem Pozioma i pionowa praca żaluzji Szeroki kąt nawiewu powietrza Zestaw do pracy w niskich temperaturach w opcje Wąski profil Nierdzewna obudowa jednostki zewnętrznej Ochrona Blue Fin (jednostka wewnętrzna i zewnętrzna) Pilot zdalnego sterowania Bezprzewodowy 5 trybów pracy (Cool/Heat/Auto/Dry/Fan) Tryb uśpienia Nastawa temperatury pomieszczenia Wybór prędkości wentylatora Timer Wyświetlacz LCD Sterownik przewodowy (opcje) 5 trybów pracy (Cool/Heat/Auto/Dry/Fan) Tryb uśpienia Nastawa temperatury pomieszczenia Wybór prędkości wentylatora Timer Wyświetlacz LCD

47 46/47 Przypodłogowo-sufitowe EOHC 09 do 48 FS Systemy Minisplit Dane techniczne Nazwa kompletu Jedn. wewnętrzna Wielkości EOKC 09 FS EOKC 12 FS EOKC 18 FS EOKC 24 FS EOKC 36 FS EOKC 42 FS EOKC 48 FS Jedn. zewnętrzna Wielkości ENJC 09 FS ENJC 12 FS ENJC 18 FS ENJC 24 FS ENJC 36 FS ENJC 42 FS ENJC 48 FS Wydajność chłodnicza kw Wydajność grzewcza kw Sprężarka Typ Tłokowa Scroll Czynnik chłodniczy Zasilanie V/Ph/Hz 230 / 1 / 50 + E 400 / 3 / 50 + E + N Pobór mocy chłodzenie kw grzanie kw EER COP Klasa energetyczna chłodzenie C C C C C D D grzanie D D D D C D D Wielkość zabezpieczenia A Przepływ powietrza wew. (bieg wysoki) m 3 /h Poziom ciśnienia akust. Jedn. wew. (N/Śr/W) db(a) 45 / 42 / / 42 / / 50 / / 48 / / 51 / / 51 / / 55 / 52 w odl. 1 m Jedn. zew. db(a) W (mm) Jedn. wew. S (mm) Wymiary G (mm) W (mm) Jedn. zew. S (mm) G (mm) Masa netto Jedn. wewnętrzna kg Jedn. zewnętrzna kg Typ połączenia Kielichowe Rurociągi Gaz 1/2 1/2 1/2 5/8 3/4 3/4 3/4 Średnica Ciecz 1/4 1/4 1/4 3/8 1/2 1/2 1/2 Napełnienie czynnikiem chłodniczym g Maks. odległości Długość m Wysokość m Limity pracy - tryb chłodzenia min./maks. -10 C / +43 C Limity pracy - tryb grzania min./maks. -15 C / +24 C EOHC Nominalne wydajności chłodnicze podane dla: - Temp. powietrza wew. 27 C TS / 19 C TM - Temp. powietrza zew. 35 C TS Nominalne wydajności grzewcze podane dla: - Temp. powietrza wew. 21 C TS - Temp. powietrza zew. 7 C TS/6 C TM Długość rurociągu: 5 m przy wstępnym napełnieniu czynnikiem chłodniczym R410A Akcesoria Wielkości Sterownik przewodowy opcje Timerem tygodniowym opcje Sterownik nadrzędny opcje Zestaw do pracy w niskich temperaturach opcje Producent zastrzega sobie prawo do zmiany danych technicznych bez wcześniejszego powiadomienia.

48 urządzenia klimatyzacyjne york Kasetonowe EKHC 12 do 48 FS Kompletny zakres od 3.5 kw do 14.2 kw Charakterystyka Pompka skroplin standard Przylącze świeżego powietrza dla wielkości 24 do biegowy wentylator 600 x 600 mm (wielkości 12 i 18) Automatyczny restart Cicha praca Zestaw do pracy w niskich temperaturach w opcje Nierdzewna obudowa jednostki zewnętrznej Ochrona Blue Fin (jednostka wewnętrzna i zewnętrzna) Pilot zdalnego sterowania Bezprzewodowy 5 trybów pracy (Cool/Heat/Auto/Dry/Fan) Tryb uśpienia Nastawa temperatury pomieszczenia Wybór prędkości wentylatora Timer Wyświetlacz LCD Sterownik przewodowy (opcje) 5 trybów pracy (Cool/Heat/Auto/Dry/Fan) Tryb uśpienia Nastawa temperatury pomieszczenia Wybór prędkości wentylatora Timer Wyświetlacz LCD

49 48/49 Kasetonowe EKHC 12 do 48 FS Systemy Minisplit Dane techniczne Nazwa kompletu Jedn. wewnętrzna Wielkości EKKC 12 FS EKKC 18 FS EKKC 24 FS EKKC 36 FS EKKC 42 FS EKKC 48 FS Jedn. zewnętrzna Wielkości ENJC 12 FS ENJC 18 FS ENJC 24 FS ENJC 36 FS ENJC 42 FS ENJC 48 FS Wydajność chłodnicza kw Wydajność grzewcza kw Sprężarka Typ Tłokowa Scroll Czynnik chłodniczy Zasilanie V/Ph/Hz 230 / 1 / 50 + E 400 / 3 / 50 + E Pobór mocy chłodzenie kw grzanie kw EER 3,04 2,86 2,80 2,86 2,61 2,75 COP 3,27 3,26 3,00 3,24 2,92 2,79 Klasa energetyczna chłodzenie B C C C D D grzanie C C D C D E Przepływ powietrza wew. m 3 /h Poziom ciśnienia Jedn. wew. (N/Śr/W) db(a) 47 / 45 / / 45 / / 45 / / 51 / / 51 / / 51 / 48 akust. w odl. 1 m Jedn. zew. db(a) W (mm) Jedn. wew. S (mm) G (mm) Wymiary W (mm) Jedn. zew. S (mm) G (mm) Panel W / S / G mm 50 / 650 / / 650 / / 950 / / 950 / / 950 / / 950 / 950 Masa netto Jedn. wewnętrzna kg Jedn. zewnętrzna kg Typ połączenia Kielichowe Rurociągi Gaz 1/2 1/2 5/8 3/4 3/4 3/4 Średnica Ciecz 1/4 1/4 3/8 1/2 1/2 1/2 Napełnienie czynnikiem chłodniczym g Maks. odległości Długość m Wysokość m Limity pracy - tryb chłodzenia min./maks. -10 C / +43 C Limity pracy - tryb grzania min./maks. -15 C / +24 C EKHC Nominalne wydajności chłodnicze podane dla: - Temp. powietrza wew. 27 C TS / 19 C TM - Temp. powietrza zew. 35 C TS Nominalne wydajności grzewcze podane dla: - Temp. powietrza wew. 21 C TS - Temp. powietrza zew. 7 C TS/6 C TM Długość rurociągu: 5 m przy wstępnym napełnieniu czynnikiem chłodniczym R410A Akcesoria Wielkości Sterownik przewodowy opcje Timerem tygodniowym opcje Sterownik nadrzędny opcje Zestaw do pracy w niskich temperaturach opcje Producent zastrzega sobie prawo do zmiany danych technicznych bez wcześniejszego powiadomienia.

50 urządzenia klimatyzacyjne york Kanałowe EUHC 12 do 60 FT Kompletny zakres od 3.5 kw do 16.0 kw Charakterystyka Filtr powietrza w zestawie Pompka skroplin w opcje Przyłącze świeżego powietrza Jednostka wewnętrzna z wentylatorem odśrodkowym Duże odległości między jednostką wewnętrzną i zewnętrzną Wysoki spreż wentylatora jednostek wewnętrznych Cicha praca Sterownik przewodowy z timerem tygodniowym Pilot zdalnego sterowania na podczerwień Zestaw do pracy w niskich temperaturach w opcje Ochrona Blue Fin (jednostka wewnętrzna i ze wnętrzna) Sterownik przewodowy 5 trybów pracy (Cool/Heat/Auto/Dry/Fan) Tryb uśpienia Nastawa temperatury pomieszczenia Wybór prędkości wentylatora Timerem tygodniowym Wyświetlacz LCD Pilot zdalnego sterowania Bezprzewodowy 5 trybów pracy (Cool/Heat/Auto/Dry/Fan) Tryb uśpienia Nastawa temperatury pomieszczenia Wybór prędkości wentylatora Timer Nastawa kierunku nawiewu powietrza Wyświetlacz LCD

51 50/51 Kanałowe EUHC 12 do 60 FT Systemy Minisplit Dane techniczne Nazwa kompletu Jedn. wewnętrzna Wielkości EUKC 12 FT EUKC 18 FT EUKC 24 FT EUKC 36 FT EUKC 42 FT EUKC 48 FT EUKC 60 FT Jedn. zewnętrzna Wielkości ENJC 12 FS ENJC 18 FS ENJC 24 FS ENJC 36 FS ENJC 42 FS ENJC 48 FS ENJC 60 FS Wydajność chłodnicza kw Wydajność grzewcza kw Sprężarka Typ Tłokowa Scroll Zasilanie V/Ph/Hz 230 / 1 / 50 + E 400 / 3 / 50 + E + N Pobór mocy chłodzenie kw grzanie kw EER COP Klasa energetyczna chłodzenie B C D D E E E grzanie C C C C D D D Przepływ powietrza wew. m 3 /h Spreż dyspozycyjny Pa Poziom ciśnienia Jedn. wew. (N/Śr/W) db(a) 40 / 38 / / 40 / / 42 / / 48 / / 48 / / 50 / / 50 / 48 akust. w odl. 1 m Jedn. zew. db(a) W (mm) Jedn. wew. S (mm) Wymiary G (mm) W (mm) Jedn. zew. S (mm) G (mm) Masa netto Jedn. wewnętrzna kg Jedn. zewnętrzna kg Typ połączenia Kielichowe Rurociągi Gaz 1/2 1/2 5/8 3/4 3/4 3/4 3/4 Średnica Ciecz 1/4 1/4 3/8 1/2 1/2 1/2 1/2 Napełnienie czynnikiem chłodniczym g Maks. odległości Długość m Wysokość m Limity pracy - tryb chłodzenia min./maks. -10 C / +43 C Limity pracy - tryb grzania min./maks. -15 C / +24 C Nominalne wydajności chłodnicze podane dla: - Temp. powietrza wew. 27 C TS / 19 C TM - Temp. powietrza zew. 35 C TS Nominalne wydajności grzewcze podane dla: - Temp. powietrza wew. 21 C TS - Temp. powietrza zew. 7 C TS/6 C TM Długość rurociągu: 5 m przy wstępnym napełnieniu czynnikiem chłodniczym EUHC Akcesoria Wielkości Pompka skroplin opcje Zestaw do pracy w niskich temperaturach opcje Sterownik nadrzędny opcje Producent zastrzega sobie prawo do zmiany danych technicznych bez wcześniejszego powiadomienia.

52 urządzenia klimatyzacyjne york Okienne Y8USE 09 do 24 Kompletny zakres od 2.6 kw do 5.0 kw Charakterystyka Nadzwyczajna kompaktowa budowa Spokojne wzornictwo Wyjmowany i nadający się do mycia panel Pilot na podczerwień Funkcja osuszania Funkcja nawiewu zapobiegająca niepożądanemu przechłodzeniu Wymiennik skraplacza z ochrona Blue Fin Funkcja sterowania z pamięcią (Memory Function)

53 52/53 Okienne Y8USE 09 do 24 Systemy Minisplit Dane techniczne Models Wielkości Y8USE 09 Y8USE 12 Y8USE 18 Y8USE 24 Wydajność chłodnicza kw Wydajność grzewcza kw Zasilanie V/Ph/Hz 230 / 1 / 50 + E Sprężarka Typ R410A Pobór mocy chłodzenie kw grzanie kw EER COP Przepływ powietrza wew. m 3 /h Poziom ciśnienia akust. w odl. 1 m db(a) 50 / 48 / / 51 / / 55 / / 56 / 53 Wymiary W mm S mm G mm Masa netto kg Ilość urządzeń w kontenerze 40 HQ kpl Nominalne wydajności chłodnicze podane dla: - Temp. powietrza wew. 27 C TS / 19 C TM - Temp. powietrza zew. 35 C TS Nominalne wydajności grzewcze podane dla: - Temp. powietrza wew. 21 C TS - Temp. powietrza zew. 7 C TS/6 C TM Producent zastrzega sobie prawo do zmiany danych technicznych bez wcześniejszego powiadomienia.

54 urządzenia klimatyzacyjne york Informacje dot. instalacji urządzeń typu minisplit Model Typ Zasilanie Ścienne inwerterem YWHJZH R410A Ścienne inwerterem YRHJZH R410A Ścienne inwerterem EVHC-D R410A Ścienne On-Off YCHFZH R410A Ścienne On-Off EAHC-FS-R R410A Ścienne Multi split EMHC R410A Multi split Inverter ERJC R410A Wolnostojąca. inwerterem ECHC-D R410A Przypodłog.- sufitowe inwerterem EOHC-D-R Kasetonowe inwerterem EKHC-D-R Kanałowe inwerterem EUHC-D-R R410A Przypodłog.- sufitowe EOHC Kasetonowe EKHC Kanałowe EUHC R410A Przekrój kabla zasilającego (mm 2 ) Kable do połączeń wzajemnych (ilość i przekrój kabli) (mm 2 ) Maks. długość rur (m) Maks. różnica poziomów (m) Średnica rur Ciecz - Gaz (cal) Długość rur wynikająca ze wstępnego napełnienia j. zewnętrznej (m) Dodatkowa ilość czynnika chłodniczego na każdy dodatkowy metr (g) YWHJZH Jedn. wewnętrzna 1/4-3/ x x Jedn. zewnętrzna 25 1/4-5/ YRHJZH 09 Jedn. wewnętrzna /4-3/ x x Jedn. zewnętrzna /4-1/ EVHC-D Jedn. wewnętrzna 1/4-3/ x x Jedn. zewnętrzna 25 1/4-1/ YVHFZH 09 1/4-3/ Jedn. wewnętrzna 3 x x /4-1/ /8-5/8 24 Jedn. zewnętrzna 3 x 4 6 x EAHC-FS-R /4-3/ Jedn. wewnętrzna 3 x x /4-1/ Jedn. zewnętrzna 3 x 4 6 x 4 EMHC Jedn. zewnętrzna 3 x 4 6 x * 7 1/4-3/8 5 * ERJC Jedn. zewnętrzna 3 x 4 4 x * 10 * 1/4-3/8 ** 5 * ECHC-D /4-3/8 12 Jedn. wewnętrzna 4 x x /4-1/2 EOHC-D-R / EKHC-D-R / EUHC-D-R 12 wew.: 3 x 1.5 1/4-3/8 zew.: 3 x /4-1/ wew.: 3 x Jedn. zewnętrzna i zew.: 3 x x /8-5/8 5 Jedn. wewnętrzna 42 wew.: 3 x zew.: 3 x wew.: 3 x 2.5 zew.: 5 x 4 3/8-1/4 EOHC / EKHC / EUHC wew.: 3 x 1.5 zew.: 3 x /4-1/ wew.: 3 x 1.5 Jedn. zewnętrzna i zew.: 3 x /8-5/8 60 Jedn. wewnętrzna 2 x wew.: 3 x 1.5 zew.: 3 x /2-3/4 120 wew.: 3 x zew.: 5 x * Każda jednostka wewnętrzna ** następna jedn. wewnętrzna Potwierdź o danych zawartych w dokumentacji technicznej.

55 54/55 Obliczanie zysków ciepła Systemy Minisplit Klient Data Projekt Telefon Typ instalacji Adres Zyski ciepła PARAMETERY MNOŻNIK WYDAJNOŚĆ nie wystawione na słońce m 2 x 50 = wystawione na słońce m 2 x 180 = OKNA wystawione na słońce z zasłonami m 2 x 135 = wystawione na słońce z markizami m 2 x 90 = ŚCIANY ZEWNĘTRZNE wystawione na słońce i izolowane m 2 x 9 = wystawione na słońce nie izolowane m 2 x 23 = nie wystawione na słońce i izolowane m 2 x 7 = nie wystawione na słońce nie izolowane m 2 x 12 = ŚCIANY WEWNĘTRZNE * m 2 x 10 = STROB LUB DACH * PODŁOGA * izolowani m 2 x 5 = nie izolowani m 2 x 12 = izolacja pod dachem m 2 x 10 = brak izolacji pod dachem m 2 x 24 = izolowani m 2 x 7 = nie izolowani m 2 x 10 = ŚWIEŻE POWIETRZE m 3 /h x 4,5 = OSOBY ZNAJDUJĄCE SIĘ W POMIESZCZENIU ilość osób x 144 = URZĄDZENIA ELEKTRYCZNE W x 1 = WYMAGANA MOC CHŁODNICZA W * Nie uwzględnia się jeżeli sąsiednie są klimatyzowane. Uwaga: Jest to uproszczona metoda określania przybliżonych wartości wymaganej mocy chłodniczej, pod warunkiem, że nie występują ekstremalne warunki klimatyczne. Nie stosować do obliczeń ogrzewania.

56 urządzenia klimatyzacyjne york

57 56/57 Systemy VRF yds-c r410a

58 urządzenia klimatyzacyjne york YDS - System ze zmiennym przepływem czynnika chłodniczego (VRF) YDMH 100, 140, 252, 280, 335, 400, 450 C Cooling capacities 10.0 kw to kw Systemy VRF Wydajności od 10 do 180 kw Zakres nominalnej wydajności (10% %) Technologia Digital Scroll Niskie poziomi hałasu Wysoka wydajność Łatwa i szybka instalacja Komfort Jakość Chłodzenie i grzanie Możliwość podłączenia do 64 jednostek wewnętrznych na jeden obieg chłodniczy (4 jednostki zewnętrzne) Kompletny zakres dla R410A Małe wymagania przestrzenne Zalecany szczególnie dla istniejących budynków Chłodzenie od -10 C do +48 C (temperatura otoczenia) Grzanie od -15 C do +30 C (temperatura otoczenia)

59 58/59 YDS - System ze zmiennym przepływem czynnika chłodniczego (VRF) YDMH 100, 140, 252, 280, 335, 400, 450 C Systemy VRF Technologia przyszłości: Działanie sprężarki Digital Scroll Sprężarka Digital Scroll wykorzystuje prostą i skuteczną metodę regulacji wydajności, zapewniając niebywałe jej wyniki. W celu dostosowania wydajności Digital Scroll pracuje dwustopniowo: stan obciążania, w którym sprężarka pracuje jak typowy Scroll przy pełnej wydajności i natężeniu przepływu oraz stan odciążania, w którym wydajność i przepływ są zerowe. Podczas odciążania pojawia się odstęp między spiralami. Po rozdzieleniu się spiral żaden przepływający gaz nie jest już sprężany. Zmiana czasu cyklu (czas stanu obciążania i czas stanu odciążania ) określa regulację wydajności sprężarki. Komora modulacji Otwór upustowy Zespół tłoka Sprężyna Zawór elektromagnet. Wraz z wprowadzeniem trzeciej generacji systemu YDS, oferujemy jeden z największych pod względem wydajności system VRF. Moc chłodnicza od 11 kw do 180 kw. Wydajność ta jest możliwa do osiągnięcia dzięki połączeniu ze soą 4 modułów jednostek zewnętrznych. System obejmuje swym zakresem 2 jednostki zewnętrzne o mocach 11 kw i 14 kw (sprężarka Digital Scroll) oraz 4 moduły podstawowe o wydajnościach od 25.2 kw do 45 kw. Każdy moduł podstawowy zawiera sprężarkę Digital Scroll oraz sprężarkę konwencjonalną. Do jednego obiegu chłodniczego można podłączyć do 64 jednostek wewnętrznych, które obejmują ponad 30 modeli: ścienne, kasetonowe, kanałowe, przypodłogowopodsufitowe. Indywidualne zdalne sterowanie realizowane jest za pomocą pilota na podczerwień lub sterownica przewodowego. Ponadto istnieje możliwość zastosowania centralnego sterownica kw kw kw kw kw Producent zastrzega sobie prawo do zmiany danych technicznych bez wcześniejszego powiadomienia.

60 urządzenia klimatyzacyjne york YDS - System ze zmiennym przepływem czynnika chłodniczego (VRF) YDMH 100 do 900 YDS Dane techniczne - Jednostka zewnętrzna: Moduł pojedynczy Model YDMH 100C YDMH 140C YDMH 252C YDMH 280C YDMH 335C YDMH 400C YDMH 450C Wydajność chłodnicza kw Wydajność grzewcza kw Przepływ powietrza m 3 /h Poz. ciśnienia akust. w odl. 1 m db(a) Dane elektryczne Zasilanie 3/N/ 400V 50Hz Pobór mocy chłodzenie kw Prąd roboczy chłodzenie A Pobór mocy grzanie kw Prąd roboczy grzanie A Sprężarka Typ Digital Scroll Digital Scroll i Fix Scroll Wymiary i masy Wysokość x Szerokość x Długość mm 1245 x 940 x x 940 x x 980 x x 1380 x 830 Masa kg Średnice króćców Gaz 18mm / 3/4 28mm / 1 1/8 35mm / 1 3/8 Ciecz 10mm / 3/8 12mm / 1/2 16mm / 5/8 Napełnienie czynnikiem chłod. Długość rur / Różnica wysokości Typ kg Maks. długość rur m Maks. różnica wysokości m Maks. ilość jednostek wewnętrznych R410A YDS Dane techniczne - Jednostka zewnętrzna: Moduł podwójny Model YDMH 532C YDMH 560C YDMH 615C YDMH 680C YDMH 730C YDMH 785C YDMH 850C YDMH 900C Kombinacje modułów 1x YDMH252 1x YDMH280 2x YDMH280 1x YDMH280 1x YDMH335 1x YDMH280 1x YDMH400 1x YDMH280 1x YDMH450 1x YDMH335 1x YDMH450 1x YDMH400 1x YDMH450 2x YDMH450 Wydajność chłodnicza kw Wydajność grzewcza kw Poz. ciśnienia akust. w odl. 1 m db(a) Dane elektryczne Zasilanie 3/N/ 400V 50Hz Pobór mocy chłodzenie kw Pobór mocy grzanie kw Wymiary i masy Wysokość x Szerokość x Długośćh mm 1630 x 1960 x x 2360 x x 2760 x 830 Masa kg Średnice rur między jednostką zewnętrzną a pierwszym rozgałęzieniem Gaz 35mm / 1 3/8 42mm / 1 5/8 Ciecz 18mm / 3/4 22mm / 7/8 Średnice rur freonowych Rurodag 1 16mm / 5/8 Rurodag 2 18mm / 3/4 Połączenie między modułami (grupa wynikowa) YDSA / RD102 YDSA / RD103 Maks. ilość jednostek wewnętrznych

61 60/61 YDS - System ze zmiennym przepływem czynnika chłodniczego (VRF) YDMH 960 do 1800 Systemy VRF YDS Dane techniczne - Jednostka zewnętrzna: Moduł potrójny Model YDMH 960C YDMH 1010C YDMH 1065C YDMH 1130C YDMH 1180C YDMH 1235C YDMH 1300C YDMH 1350C Kombinacje modułów 2x YDMH280 1x YDMH400 2x YDMH280 1x YDMH450 1x YDMH280 1x YDMH335 1x YDMH450 1x YDMH280 1x YDMH400 1x YDMH450 1x YDMH280 2x YDMH450 1x YDMH335 2x YDMH450 1x YDMH400 2x YDMH450 3x YDMH450 Wydajność chłodnicza kw Wydajność grzewcza kw Poz. ciśnienia akust. w odl. 1 m db(a) Dane elektryczne Zasilanie 3/N/ 400V 50Hz Pobór mocy chłodzenie kw Pobór mocy grzanie kw Wymiary i masy Wysokość x Szerokość x Długośćh mm 1630 x 3340 x x 3740 x x 4140 x 830 Masa kg Średnice rur między jednostką zewnętrzną a pierwszym rozgałęzieniem Gaz 42mm / 1 5/8 Ciecz 22mm / 7/8 Średnice rur freonowych Rurodag 1 16mm / 5/8 Rurodag 2 18mm / 3/4 Połączenie między modułami (grupa wynikowa) 1x YDSA / RD x YDSA / RD01 1x YDSA / RD x YDSA / RD01 Maks. ilość jednostek wewnętrznych YDS Dane techniczne - Jednostka zewnętrzna: Moduł poczwórny Model YDMH 1405C YDMH 1455C YDMH 1520C YDMH 1570C YDMH 1630C YDMH 1685C YDMH 1750C YDMH 1800C Kombinacje modułów 3x YDMH335 1x YDMH400 3x YDMH335 1x YDMH450 2x YDMH335 1x YDMH400 1x YDMH450 2x YDMH335 2x YDMH450 1x YDMH280 3x YDMH450 1x YDMH335 3x YDMH450 1x YDMH400 3x YDMH450 4x YDMH450 Wydajność chłodnicza kw Wydajność grzewcza kw Poz. ciśnienia akust. w odl. 1 m db(a) Dane elektryczne Zasilanie 3/N/ 400V 50Hz Pobór mocy chłodzenie kw Pobór mocy grzanie kw Wymiary i masy Wysokość x Szerokość x Długośćh mm x x x x x x x x 830 Masa kg Średnice rur między jednostką zewnętrzną a pierwszym rozgałęzieniem Gaz 54mm / 2 1/8 Ciecz 28mm / 1 1/8 Średnice rur freonowych Rurodag 1 16mm / 5/8 Rurodag 2 18mm / 3/4 Połączenie między modułami (grupa wynikowa) 1x YDSA / RD x YDSA / RD01 1x YDSA / RD x YDSA / RD01 Maks. ilość jednostek wewnętrznych

62 urządzenia klimatyzacyjne york YDS Dane techniczne - jednostki wewnętrzne Ścienne (z zintegrowanym zaworem rozprężnym) Model YDHWC022C YDHWC028C YDHWC036C YDHWC045C YDHWC056C Chłodnicza kw Wydajność Grzewcza kw Przepływ pow. m 3 /h 580 / 500 / / 760 / 650 Poz. ciśnienia akust. w odl. 1 m db(a) 35 / 32 / / 38 / 34 Dane Zasilanie V/Ph/Hz 230 / 1 / 50 + N + E elektryczne Prąd rozruchu A Wymiary W x S x G mm 290 x 915 x x 1070 x 210 i Masa Masa kg Średnice rur Gaz 12mm / 1/2 Ciecz 6mm / 1/4 Kasetonowe Model YDCS022C YDCS028C YDCS036C YDCS045C YDCS056C Chłodnicza kw Wydajność Grzewcza kw Przepływ pow. m 3 /h 570 / 400 Poz. ciśnienia akust. w odl. 1 m db(a) 38 / / 36 Dane elektryczne Wymiary i Masa Panel Średnice rur Zasilanie V/Ph/Hz 230 / 1 / 50 + N + E Prąd rozruchu A 3.6 W x S x G mm 254 x 580 x 580 Masa kg W x S x G mm 30 x 650 x 650 Masa kg 3 Gaz 12mm / 1/2 16mm / 5/8 Ciecz 6mm / 1/4 10mm / 3/8 Kasetonowe Model YDCL056C YDCL071C YDCL080C YDCL090C YDCL112C YDCL140C Chłodnicza kw Wydajność Grzewcza kw Przepływ pow. m 3 /h 950 / 800 / / / / / / / Poz. ciśnienia akust. w odl. 1 m db(a) 42 / 38 / / 45 / / 48 / / 45 / 43 Dane Zasilanie V/Ph/Hz 230 / 1 / 50 + N + E elektryczne Prąd rozruchu A Wymiary W x S x G mm 230 x 840 x x 840 x 840 i Masa Masa kg Panel W x S x G mm 46 x 950 x 950 Masa kg 6 Średnice rur Gaz 16mm / 5/8 Ciecz 10mm / 3/8

63 62/63 Systemy VRF Przypodłogowo - podsufitowe Model YDFC036C YDFC045C YDFC056C YDFC071C YDFC080C YDFC090C YDFC112C YDFC140C Chłodnicza kw Wydajność Grzewcza kw Przepływ pow. m 3 /h 650 / 570 / / 600 / / / / / Poz. ciśnienia akust. w odl. 1 m db(a) 43 / 41 / / 43 / / 45 / 42 Dane elektryczne Wymiary i Masa Średnice rur Zasilanie V/Ph/Hz 230 / 1 / 50 + N + E Prąd rozruchu A W x S x G mm 660 x 995 x x x x x 240 Masa kg Gaz 12mm / 1/2 16mm / 5/8 Ciecz 6mm / 1/4 10mm / 3/8 Wolnostojąca Model YDEFS022C YDEFS028C YDEFS036C YDEFS045C YDEFS56C YDEFS071C YDEFS080C Chłodnicza kw Wydajność Grzewcza kw Przepływ pow. m 3 /h 530 / 456 / / 485 / / 522 / / 542 / / 970 / / / / / Poz. ciśnienia akust. w odl. 1 m db(a) 37 / 35 / / 37 / / 37 / / 39 / / 41 / 38 Dane elektryczne Zasilanie V/Ph/Hz 230 / 1 / 50 + N + E Wymiary W x S x G mm 625 / / / / / / 220 i Masa Masa kg Średnice rur Gaz 12mm / 1/2 16mm / 5/8 Ciecz 6mm / 1/4 10mm / 3/8 Wolnostojąca do zabudowy Model YDCFS022C YDCFS028C YDCFS036C YDCFS045C YDCFS56C YDCFS071C YDCFS080C Chłodnicza kw Wydajność Grzewcza kw Przepływ pow. m 3 /h 530 / 456 / / 485 / / 522 / / 542 / / 970 / / / / / Poz. ciśnienia akust. w odl. 1 m db(a) 37 / 35 / / 37 / / 37 / / 39 / 37 Dane elektryczne Zasilanie V/Ph/Hz 230 / 1 / 50 + N + E Wymiary W x S x G mm 544 / 840 / / / / / / / 212 i Masa Masa kg Średnice rur Gaz 12mm / 1/2 16mm / 5/8 Ciecz 6mm / 1/4 10mm / 3/8 Kanałowe (Blower) Model YDDN022C YDDN028C YDDN036C YDDN045C YDDN056C YDDN071C YDDN080C YDDN090C YDDN112C YDDN140C Chłodnicza kw Wydajność Grzewcza kw Przepływ pow. m 3 /h 570 / 400 / / / / / / / Poz. ciśnienia akust. w odl. 1 m db(a) 34 / 32 / / 33 / / 41 / / 44 / / 45 / / 46 / 44 Dane Zasilanie V/Ph/Hz 230 / 1 / 50 + N + E elektryczne Spreż dyspoz. Pa Wymiary W x S x G mm 210 x 955 x x x x x 800 i Masa Masa kg Średnice rur Gaz 12mm / 1/2 16mm / 5/8 Ciecz 6mm / 1/4 10mm / 3/8

64 urządzenia klimatyzacyjne york Pilot zdalnego sterowania Pilot zdalnego sterowania R05 Podświetlany wyświetlacz LCD, zegar, funkcje: Wł. / Wył. / Nastawa temperatury / Wybór trybu pracy / Wybór prędkości wentylatora / Automatyczna praca żaluzji. Wymaga zestawienia funkcji z odpowiednimi jednostkami wewnętrznymi. Pilot zdalnego sterowania R51 Wyświetlacz LCD, zegar, funkcje: Wł. / Wył. / Nastawa temperatury / Wybór trybu pracy / Wybór prędkości wentylatora / Automatyczna praca żaluzji. Sterowniki przewodowe i Timer tygodniowy Sterowniki przewodowe AMR01Y Wł. / Wył. / Wybór trybu pracy / Nastawa temperatury / Wybór prędkości wentylatora / Zegar / Automatyczna praca żaluzji itd. Wbudowany czujnik temperatury. Timer tygodniowy AMR02M Obsługuje jedną jednostkę wewnętrzną. Uwaga: Timer tygodniowy i sterownik nadrzędny do sterowania jednostkami wewnętrznymi nie mogą być użyte jednocześnie. Sterownik nadrzędny Sterownik nadrzędny AMR02Y do sterowania jedn. zewnętrzymi Może sterować maks. 32 jednostkami zewnętrznymi. Sterownik nadrzędny AMR03Y do sterowania jedn. wewnętrzymi Może sterować maks. 64 jednostkami wewnętrznymi; Nowa funkcja blokady trybu pracy. Sterownik nadrzędny AMR09Y do sterowania jedn. wewnętrzymi Może sterować maks. 64 jednostkami wewnętrznymi. Nowa funkcja timera tygodniowego. W celu uzyskania informacji nt podłączenia do system BMS skontaktuj się z biurem handlowym.

65 64/65 System YDS - Schemat systemu Przewody komunikacyjne Przewody sterujące Rozdzielacz Zasilanie jednostek wewnęetrznych Zasilanie jednostki zewnęetrznej Systemy VRF Sterownik nadrzędny Pilot na podczerwień Pilot na podczerwień Pilot na podczerwień Sterownik przewodowy Pilot na podczerwień System YDS firmy YORK System firmy YORK oparty na Digital Scroll działa na zasadzie systemu VRF oferując ekonomiczne rozwiązanie dla projectów, które wymagają większej wydajności niż typowy system split czy multi split. Zwiększenie odległości między jednostkami wewnętrznymi a zewnętrznymi stworzyło lepsze możliwości dla kompleksowych projetów klimatyzacji. A B C A Rzeczywista długość rur freonowych : 150 m. B Maksymalna różnica wysokości : 70 m. C Maksymalna różnica wysokości między jednostkami wewnętrznymi : 15 m.

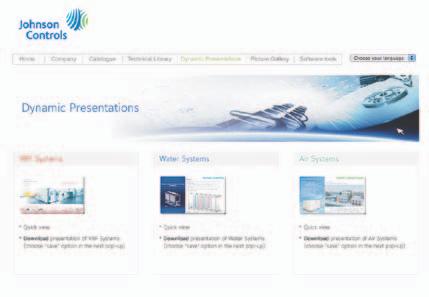

66 Płyta CD Rom 2012: Ulotki komercyjne, biblioteka techniczna, narzędzia programowe i więcej
