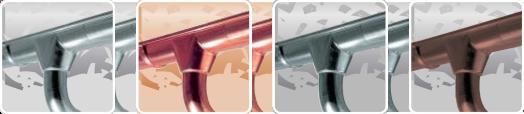

1 ocynk miedź tytan-cynk powlekane Systemy rynnowe

2 Charakterystyka poszczególnych materiałów Firma Kollar & Jurik Gombarcik, s.r.o jest producentem systemów rynnowych pod swoim znakiem handlowym. Historia spółki rozpoczęła się przed 19 lat od produkcji obróbek blacharskich w Cachticach. W latach następnych produkcja systemów rynnowych stała się główną działalnością spółki. 2 Centrala w Cachticach posiada 3000m. Powierzchni 2 magazynowej i 00m powierzchni produkcyjnej. Powierzchniahandlowa 6 oddziałów na całej Słowacji 2 ma wielkość 70m. Obecnie firma zatrudnia 220 pracowników. Dział produkcyjny produkuje na rynek ok. 0 różnych elementów blacharskich a dział handlowy posiada w ofercie kolejne 0 pozycji materiałów, narzędzi, dodatków i maszyn. Oświadczenie producenta o zgodności z normą EN612 Program produkcji i oferta handlowa firmy Systemy rynnowe Materiały hutnicze Akcesoria Dachowe Gięcie i profilowanie Usługi i serwis Usługi i serwis Doradztwo Charakterystyka poszczególnych materiałów Możliwości łączenia różnych materiałów 1

3 Charakterystyka poszczególnych materiałów (stal ocynkowana galwanicznie) to powszechnie najbardziej znany i najbardziej rozpowszechniony materiał dzięki swojej niskiej cenie rzeczywistej. Jego minusem, w porównaniu z materiałami, jakimi są np. miedź i tytan-cynk, jest krótsza żywotność (korozja). Z tego powodu konieczna jest ochrona powłoki, co ostatecznie zwiększa jego cenę. to jeden z metali szlachetnych o najbogatszej historii w dziedzinie wykorzystania do pokrywania dachów. Już od średniowiecza miedź była stawiana na pierwszym miejscu przy pokrywaniu kościołów i budynków sakralnych. Również w systemie KJG miedź należy do metali o najdłuższej tradycji. Obecnie system rynnowy KJG w wykonaniu z miedzi należy do najbardziej ulubionych, w którym klienci cenią sobie dobrą obrabialność, a przede wszystkim wysoką żywotność zabezpieczoną tworzeniem się samoodnawialnej patyny. Nomogram doboru wielkości rynien i rur spostowych do powierzchni dachu. Tytan-Cynk Rheinzink RHEINZINK to stop tytanowo - cynkowy o najwyższej jakości. Podstawę materiału tworzy czysty cynk % z wprowadzonym składnikiem stopowym domieszki miedzi i tytanu. Tworzenie naturalnej warstwy ochronnej patyny powoduje, że systemy rynnowe spełniają swoje zadanie przez dziesiątki lat bez konieczności powłoki ochronnej. Wszystkie pozycje systemu rynnowego są dostarczane w standardowym błyszcząco-walcowanym wykonaniu i w spatynowanym wykonaniu. Przy tzw. spatynowaniu już podczas produkcji na powierzchni jest tworzony bardzo atrakcyjny szaroniebieski odcień patyny, który w inny sposób wytworzyłby się po dłuższym czasie w wyniku działania czynników atmosferycznych. Elemeny systemu rynnowego 1 - zaślepka rynny 2 - rynna 3 - hak rynnowy 4 - narożnika 5 - sztucer rynnowy 6 - kolanko 7 - obejma rury 8 - rura spustowa 9 - łapacz wody 10 - Rewizja LORO stal ocynkowana powlekana warstwą μ poliestru system dostępny w trzech rozmiarach rury: 1 (5 mm), (3 mm), 190 (0 mm) oraz trzech rozmiarach rur spustowych: mm, mm, 190 mm Oferta dostępna w kolorach: - RAL BRĄZ - RAL 7016 GRAFIT - RAL 7037 SZARY - RAL 9005 CZARNY - RAL 3009 WIŚNIA - RAL 04 CEGLASTY - RAL 10 NIEBIESKI - RAL 05 ZIELONY - RAL 9002 BIAŁY - RAL 9006 SREBRNY - RAL MM KOLOR MIEDZIANY 2

4 Rynny Rynna półokrągła Rynna leżąca typ-a Rynna leżąca typ-i Rynna skrzynkowa Grubość materiału Z 0,55 mm, MZ 0,55 mm TZ 0,7 mm, RZ 0,55 mm RozmiarDługość RozmiarDługość RozmiarDługość RozmiarDługość Z, MZ, TZZ, RZ rynna półokrągła Długości: 2,3,4,5,6 m Opakowanie: 5 sztuk 2,3,4,5,6 m 2,3,4,5,6 m 2,3,4,5,6 m 2,3,4,5,6 m 2,3,4,5,6 m 2,3,4,5,6 m 2,3,4,5,6 m 2,3,4,5,6 m 2,3,4,5,6 m 2,3,4,5,6 m 2,3,4,5,6 m 2,3,4,5,6 m 2,3,4,5,6 m 2,3,4,5,6 m 2,3,4,5,6 m 2,3,4,5,6 m 2,3,4,5,6 m 2,3,4,5,6 m 2,3,4,5,6 m 65 2,3,4,5,6 m 65 2,3,4,5,6 m 65 2,3,4,5,6 m 65 2,3,4,5,6 m 67 2,3,4,5,6 m 67 2,3,4,5,6 m 67 2,3,4,5,6 m 67 2,3,4,5,6 m ZS-A, MZS-A, TZZS-A, RZS-A rynna leżąca typ-a - wulsta zewnętrzna Długości: 2,3,4,5,6 m Opakowanie: 5sztuk 2,3,4,5,6 m 2,3,4,5,6 m 2,3,4,5,6 m 2,3,4,5,6 m 2,3,4,5,6 m 2,3,4,5,6 m 2,3,4,5,6 m 2,3,4,5,6 m 65 2,3,4,5,6 m. 65 2,3,4,5,6 m. 65 2,3,4,5,6 m. 65 2,3,4,5,6 m. 67 2,3,4,5,6 m 67 2,3,4,5,6 m 67 2,3,4,5,6 m 67 2,3,4,5,6 m ZS-I, MZS-I, TZZS-I, RZS-I rynna leżąca typ-i - wulsta wewnętrzna Długości: 2,3,4,5,6 m Opakowanie: 5sztuk 2,3,4,5,6 m.. 2,3,4,5,6 m.. 2,3,4,5,6 m.. 2,3,4,5,6 m.. () 2,3,4,5,6 m () 2,3,4,5,6 m () 2,3,4,5,6 m () 2,3,4,5,6 m (90) 2,3,4,5,6 m (90) 2,3,4,5,6 m (90) 2,3,4,5,6 m (90) 2,3,4,5,6 m () 2,3,4,5,6 m () 2,3,4,5,6 m () 2,3,4,5,6 m () 2,3,4,5,6 m ZHA, MZHA, TZZHA, RZHA rynna skrzynkowa Długości: 2,3,4,5,6 m Opakowanie: 5sztuk (130) 2,3,4,5,6 m (1) 2,3,4,5,6 m (130) 2,3,4,5,6 m (1) 2,3,4,5,6 m (130) 2,3,4,5,6 m (1) 2,3,4,5,6 m (130) 2,3,4,5,6 m (1) 2,3,4,5,6 m 3

5 Haki Hak rynnowy z noskiem (krokwiowy) Hak rynnowy z blaszką (krokwiowy) Hak rynnowy doczołowy z noskiem Hak rynnowy doczołowy z blaszką Hak rynnowy w koszulce RozmiarDługość RozmiarDługość RozmiarDługość RozmiarDługość HPN, MHPN, RHPN hak rynnowy z noskiem Opakowanie: 10 sztukwiązka HP, MHP, RHP hak rynnowy z blaszką Opakowanie: 10 sztukwiązka HPN-K, RHPN-K hak rynnowy doczołowy z noskiem Opakowanie: sztukkarton HP-K, RHP-K hak rynnowy doczołowy z blaszką Opakowanie: sztukkarton MHOB, TZOHB hak rynnowy w koszulce Opakowanie: 10 sztukwiązka

6 Haki Hak rynnowy leżący z podparciem typ-a Hak rynnowy leżący z podparciem typ-i RozmiarDługość RozmiarDługość RozmiarDługość RozmiarDługość HSNN-A, RHSNN-A hak leżący ze wspornikiem przeciwśniegowym typ-a - zewnętrzny Opakowanie: 10 sztukwiązka HSSN-I, RHSSN-I, hak leżący z podparciem Opakowanie: 10 sztukwiązka MHSSN-A hak leżący ze wspornikiem przeciwśniegowym typ-a - zewnętrzny Opakowanie: 10 sztukwiązka MHSSN-I, hak leżący z podparciem Opakowanie: 10 sztukwiązka 5

7 Narożniki, łączniki Łącznik rynny z uszczelką Zaślepka rynny Narożnik rynny zewnętrzny Narożnik rynny wewnętrzny RozmiarDługość RozmiarDługość RozmiarDługość RozmiarDługość SPZ, RSPZ łącznik rynny z uszczelką Opakowanie: sztukkarton CL, MCL, TZCL,RCL zaślepka rynny Opakowanie: sztukkarton RA, MRA, TZRA, RRA narożnik zewnętrzny Opakowanie: 20 sztukkarton RI, MRI, TZRI, RRI narożnik wewnętrzny Opakowanie: 15 sztukkarton 6

8 Wyloty, kolanka Wylot rynny Sztucer Sztucer rynny leżącej Kolano 72 Kolano wylot Kołek rozporowy R1 RozmiarDługość RozmiarDługość RozmiarDługość RozmiarDługość KL, MKL, TZKL, RKL wylot rynny Opakowanie: 20 sztukkarton HRD, MHRD, TZHRD sztucer Opakowanie: 10 sztukkarton SS,MSS TZSS, RSS sztucer do rynny leżącej Opakowanie: 1520 sztukkarton K, MK, TZK, RK kolano 72 Opakowanie: 1520 sztukkarton R1 K, MK, TZK, RK kolano wylot Opakowanie: 1520 sztukkarton kołek rozporowy R1 do trzpieni o długości od mm do 300 mm z nasadką ochronną kółka 7

9 Obejmy Obejma rury, trzpień mm Obejma rury, trzpień 200 mm Obejma rury, trzpień 300 mm Obejma rury, śruba mm Obejma rury, śruba 200 mm Obejma do płyt warstwowych RozmiarDługość RozmiarDługość RozmiarDługość RozmiarDługość mm O,MO, TZO, RO obejma rury trzpień mm Opakowanie: sztukkarton 200 mm OD, MOD, TZOD, ROD obejma rury trzpień 200 mm Opakowanie: sztukkarton 300 mm ODD, MODD, TZODD, RODD obejma rury trzpień 300 mm Opakowanie: 20 sztukkarton mm OSH, MOSH, TZOSH, ROSH obejma rury śruba mm Opakowanie: sztukkarton 200 mm OSH, MOSH, TZOSH, ROSH obejma rury śruba 200 mm Opakowanie: sztukkarton a OBST obejma do płyt warstwowych op Opakowanie: 20 sztukkarton 8

10 Rury, pozostałe Odsadzka Trójnik Sito rynnowe Łapacz wody Rura spustowa RozmiarDługość RozmiarDługość RozmiarDługość RozmiarDługość KO, MKO, TZKO, RKO odsadzka Opakowanie: 10 sztukkarton rury rury bocznej rury rury bocznej rury rury bocznej rury rury bocznej ZO, MZO, TZZO, RZO trójnik Opakowanie: 1 sztuka ZN, MZN sito rynnowe Opakowanie: sztukkarton ZV, MZV, TZZV,RZV odsadzka Opakowanie: 5 sztukkarton ZR, MZR, TZZR, RZR rura spustowa Długości: 1, 2, 3, 4, 5, 6 m Opakowanie: 10 sztukkarton 9

11 System skrzynkowy Hak skrzynkowy hak skrzynkowy w koszulce Wylot rynny skrzynkowej Narożnik rynny skrzynkowej zew. Narożnik rynny skrzynkowej wew. Zaślepka RozmiarDługość RozmiarDługość RozmiarDługość RozmiarDługość HHA, MHA, RHHA hak skrzykowy Opakowanie: 10 sztukwiązka TZHHOB, MHHOB hak skrzynkowy w koszulce Opakowanie: 10 sztukwiązka KLHA, TZKLHA, MKLHA, RKLHA wylot rynny skrzynkowej Opakowanie: 10 sztukkarton RHAA, TZRHAA, MRHAA, RRHAA narożnik rynny skrzynkowej zewnętrzny RHIA, TZRHIA, MRHIA, RRHIA narożnik rynny skrzynkowej wewnętrzny Opakowanie: 10 sztukkarton CHA, TZCHA, MCHA, RCHA zaślepka Opakowanie: sztukkarton 10

12 System skrzynkowy Kolano 72 Odsadzka Łapacz wody Obejma rury Rura spustowa skrzynkowa RozmiarDługość RozmiarDługość RozmiarDługość RozmiarDługość KHA, TZKHA, MKHA, RKHA kolano 72 Opakowanie: 20 sztukkarton KHO, TZKHO, MKHO, RKHO odsadzka Opakowanie: 10 sztukkarton ZVH, TZZVH, MZVH, RZVH łapacz wody Opakowanie: 5 sztukkarton OHA, TZOHA,MOHA, ROHA obejma rury Opakowanie: sztukkarton ZRHA, TZZRHA, MZRHA, RZRHA rura spustowa skrzynkowa Opakowanie: 10 sztukkarton 11

13 Rury spustowe skrzynkowe Rynna a b c a b c Rura a b 12

14 Instrukcja montażu Podstawowe zasady montażu systemu rynnowego Rynny prawidłowo zamocowane powinny wystawać minimum połowę swojej szerokości poza zakończenie połaci dachowej. Rynny nie mogą wystawać ponad przedłużenie płaszczyzny dachu, aby nie stanowiły oparcia dla zalegającego śniegu Elementy systemu rynnowego wpływające na jego wytrzymałość (sztucer, łącznik, narożnik) należy podpierać hakami symetrycznymi z obu stron, w odległości około mm. Odległość pomiędzy rynajzami powinna wynosić 0-0 mm a hak krańcowy powinien znajdować się w odległości max 300 mm od krawędzi dachu. W łacie okapowej wykonujemy wcięcia na głębokość ok 6 mm w celu osadzenia rynajzy. Rynajzę oznaczamy w miejscu przewidywanego zagięcia oraz sprawdzamy różnicę wysokości pomiędzy tylnym zagięciem a końcem haka. Aby wykonać wygięcie rynajz właściwie do kąta nachylenia dachu należy użyć giętarki. Do haka zamocowanego najwyżej mocujemy początek sznura i rozciągamy wzdłóż okapu Na ostatnim haku sprawdzamy poziom i od poziomu naliczamy spadek. Następnie mocujemy ostatni najniższy hak. Drugi sznur mocujemy na przedłużeniu haka, na wygiętej blaszce lub nosku. Zagięte haki równamy według sznurów i mocujemy wkrętami 5. Przy hakach z blaszką wyginamy blaszkę do pozycji poziomej. Montaż haków doczołowych wykonujemy poprzez przykręcienie haków skrajnych do deski czołowej i rozciągnięcie sznura pomiędzy nimi zachowując wymagany spadek 2-3 mm1 m rynny. Pozostałe haki montujemy do sznura w odległościach 0-0 mm. Zaślepkę bez uszczelki osadzamy na wyprofilowanym końcu rynny, a następnie dobijamy jej skraj i dodatkowo sklejamy klejem do metalu. Montaż zaślepki można wykonać tylko przed założeniem rynny na hakach. Wylot o średnicy 110 mm (do rury mm) oznaczamy wg. szablonu i nacinamy otwór piłką do metalu. 13

15 Instrukcja montażu Otwór precyzyjnie docinamy za pomocą nożyc do metalu. Ostre krawędzie otworu zaginamy na zewnątrz. Wylot wpinamy w rynnę i jego tylną część zaginamy do rynny. Rynny łączymy poprzez nałożenie paska kleju o szerokości 5 mm na powierzchnię dolnej rynny w odległości 20- mm od jej końca. Następnie wsuwamy zewnętrzne wywinięcie rynny na długość mm i przykręcamy rynnę do właściwego położenia. Tylne krawędzie rynny ściskamy ze sobą. Połączenie rynien wzmacniamy zakładając na nie łącznik z uszczelką EPDM. W przypadku rynien w rozmiarze 190 (0 mm) nie używamy łącznika, a rynny dodatkowo w celu wzmocnienia łączymy nitami szczelnymi. Po założeniu klamry zatrzaskujemy ruchomą końcówkę i zaginamy blaszkę by uniemożliwić otwarcie. Narożnik z rynną łączymy w sposób taki sam, jak dwie rynny lecz bez łącznika. Należy zwrócić uwagę aby rynna z obu stron wchodziła do wewnątrz narożnika. W celu wzmocnienia połączenia rynnę i narożnik należy połączyć dodatkowo nitami szczelnymi po 4 szt. z każdej strony. Rynnę leżącą na hakach wyrównujemy do krawędzi haka od zewnątrz budynku. Blaszki haków zaginamy do wnętrza rynien. stalowe aluminiowe miedź tytan - cynk stal szlachetna Do wylotu wkładamy sito. (powlekane) (powlekane) Obejmy do rur spustowych z trzpieniem mocujemy za pomocą młotka wprowadzając trzpień w kołek rozporowy. Obejmy mocuje się bezpośrednio w pionie w odległości nieprzekraczającej 2 m. Łączenie wylotu z rurą spustową osiągamy za pomocą dwóch kolan o takim samym kącie i rury łączącej. Kolanko górne łączymy z wylotem za pomocą 2 szt. nitów szczelnych, które uniemożliwiają jego wysunięcie. Rurę łączymy z kolankiem dolnym 2 nitami. Pierwsza obejma rury powinna znajdować się ok. 15 m,m poniżej kolanka. 14
