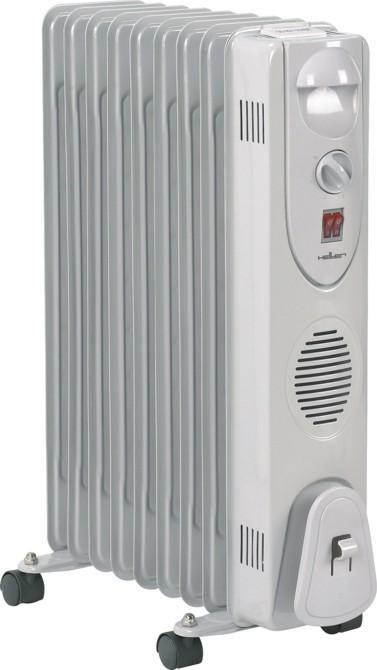

1 Instrukcja obsługi Grzejnik olejowy HRO 1507 HRO 2009 HRO 2511 HRO 2512 HRO 2009 Turbo

2 Szanowny Kliencie. Dziękujemy za wybór naszego produktu. Bardzo prosimy o zapoznanie się z instrukcją obsługi przed uruchomieniem urządzenia. Bardzo prosimy o zapoznanie się z ważnymi informacjami dotyczącymi bezpieczeństwa i użytkowania urządzenia. UWAGA: ABY UNIKNĄĆ PRZEGRZANIA, NIE WOLNO PRZYKRYWAĆ URZĄDZENIA. Na urządzeniu znajduje się odpowiednie oznaczenie, które sygnalizuje, że urządzenie nie powinno być przykrywane. WAŻNE INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA. Urządzenie może być użytkowane tylko zgodnie z informacjami zawartymi w instrukcji obsługi. Każde inne użycie jest niedopuszczalne! W przypadku powstania szkód wywołanych niewłaściwym użytkowaniem urządzenia lub niezgodnym z zasadami bezpieczeństwa powoduje utratę gwarancji i odpowiedzialności producenta. Proszę przeczytać niniejsze informacje przed uruchomieniem urządzenia. Tutaj znajdują się istotne informacje dotyczące Waszego bezpieczeństwa oraz użytkowania urządzenia. Za uszkodzenia wywołane niskimi temperaturami, które są efektem zbyt dużego pomieszczenia i zbyt małej mocy grzewczej urządzenia, złej izolacji pomieszczenia, niezgodnego z przeznaczeniem użytkowaniem urządzenia lub niewłaściwego przyłączenia do sieci ( np. zbyt duże napięcie) producent nie ponosi odpowiedzialności. Urządzenie może pracować tylko z już zamontowanym kablem przyłączeniowym zakończonym wtyczką. Wtyczkę należy podłączyć do odpowiedniego pasującego gniazdka zgodnego z danymi opisanymi na tabliczce znamionowej. Urządzenie spełnia normy kompatybilności elektromagnetycznej zgodnej z normą 2004/108/EG. Urządzenie nie jest przeznaczone do użytkowania na wolnym powietrzu. Ostrożnie przesuwać urządzenie, szczególnie w obecności dzieci lub osób starszych aby uniknąć skaleczenia. Nie wolno pozostawiać urządzenia bez nadzoru lub w pobliżu dzieci lub w pobliżu osób upośledzonych. Urządzenie nie jest zabawką! Urządzenie użytkować tylko w pozycji stojącej ( pionowej ) z zamontowanymi kółkami. Materiały łatwopalne lub przedmioty takie jak meble, poduszki,pościel, papier, firanki lub ściany itd. muszą być oddalone od urządzenia o minimum 50 cm. Nigdy nie wolno używać grzejnika olejowego w pobliżu gniazdka przyłączeniowego. Grzejnik olejowy nie jest odporny na działanie wody. Urządzenie nie może być użytkowane w łazience i w bezpośrednim sąsiedztwie wanien,prysznicy, węży z wodą itp. Nie używać termowentylatora w garażu, czy też w pomieszczeniach zagrożonych wybuchem lub ogniem. Nie przewieszać sznura przyłączeniowego przez gorące urządzenie. Nie wolno przykrywać urządzenia. To prowadzi do jego przegrzania lub powstania pożaru. Nie kłaść do suszenia żadnych części garderoby czy też ręczników oraz innych łatwopalnych materiałów. To może spowodować niebezpieczeństwo przegrzania urządzenia lub zagrożenie powstania pożaru. Powierzchnia grzejnika olejowego jest gorąca. - Po wyłączeniu urządzenie pozostaje jeszcze jakiś czas gorące chłodzi się stopniowo. Uwaga! Nie wolno wkładać żadnych obcych obiektów w otwory urządzenia. Zagrożenie skaleczeniem lub porażeniem prądem oraz uszkodzeniem urządzenia. Urządzenie nie jest przeznaczone do użytkowania jako ogrzewanie dla zwierząt. Urządzenie nie jest przeznaczone do tego, aby upośledzone osoby mogły je używać.

3 Urządzenie jest przeznaczone tylko do użytku domowego. Musi być zawsze zapewniony dostęp do gniazdka, do którego jest przyłączony kabel przyłączeniowy urządzenia, aby można w każdej chwili odłączyć urządzenie od prądu. Jeśli kabel przyłączeniowy jest uszkodzony musi zostać wymieniony przez uprawnioną do tego celu firmę lub osobę. Poprzez niekompetentną naprawę urządzenie może stać się niebezpieczne dla użytkownika. Wyjąć wtyczkę z gniazdka jeśli urządzenie nie będzie użytkowane. Jeśli zamierzacie wyjąć wtyczkę z gniazdka proszę wyciągać wtyczkę, nigdy nie pociągać za sznur. Przed każdym użyciem urządzenia trzeba sprawdzić czy kabel przyłączeniowy nie jest uszkodzony. Jeśli kabel lub urządzenie mają ślady uszkodzeń, grzejnik olejowy nie może być używany. Nie podłączać grzejnika olejowego do wyłączników czasowych, ani do przedłużaczy. Nie rozkręcać urządzenia pod napięciem zagrożenie życia. Nie dotykać urządzenia mokrymi rękoma zagrożenie życia. Nie używać urządzenia z zwiniętym sznurem przyłączeniowym. Jeśli grzejnik olejowy ma zostać przestawiony na inne miejsce należy wyłączyć urządzenie, a następnie wyjąć wtyczkę z gniazdka. Przed przestawieniem należy poczekać, aż urządzenie ostygnie. Nie wolno przesuwać urządzenia ciągnąc je za sznur przyłączeniowy. Grzejnik olejowy jest źródłem ciepła dodatkowego wspomagającego i może być wykorzystywany wyłącznie do takich celów. Nie wolno pozostawiać urządzenia bez nadzoru lub opuszczać mieszkania jeśli urządzenie pracuje.. Nie rozpylać w pobliżu urządzenia łatwopalnych substancji zagrożenie pożarem. Dla bezpieczeństwa własnego i dzieci proszę nie pozostawać żadnych pozostałości po opakowaniach ( worków foliowych, styropianu itd.). Dzieci nie mogą się bawić tym urządzeniem. Należy je trzymać z daleka od urządzenia i stale kontrolować. Prosimy o zachowanie instrukcji obsługi. Jest ona częścią składową urządzenia. W przypadku zmiany właściciela urządzenia instrukcja musi zostać przekazana łącznie z urządzeniem. Montaż kółek jezdnych. Nie wolno używać urządzenia bez zamontowanych kółek jezdnych! Aby wyjąć grzejnik olejowy z opakowania, można położyć go płasko na podłodze a następnie wyjąć urządzenie. Komplet kółek jezdnych i uchwytów wypakować. Aby zabezpieczyć urządzenie podczas transportu, kółka jezdne nie są przymontowane. Grzejnik olejowy przewrócić do góry nogami stawiając go na gładkie i czyste podłoże, aby uniknąć zarysowania bądź uszkodzenia lakieru. Przy montażu kółek jezdnych postępować zgodnie z ilustracjami pokazanymi na stronie 6 instrukcji ( instrukcji w j. niemieckim). W pierwszym kroku należy przykręcić kółka jezdne do zewnętrznych otworów listwy montażowej. W drugim kroku, uchwyty z drutu wygięte w kształcie litery U należy przełożyć pomiędzy skrajnymi żebrami grzejnika olejowego. W trzecim kroku, wczepić uchwyt w kształcie U w wewnętrzne ( środkowe) otwory listwy montażowej i przykręcić śrubę ( motylek). ponownie sprawdzić mocowanie i dokręcenie wszystkich śrub.

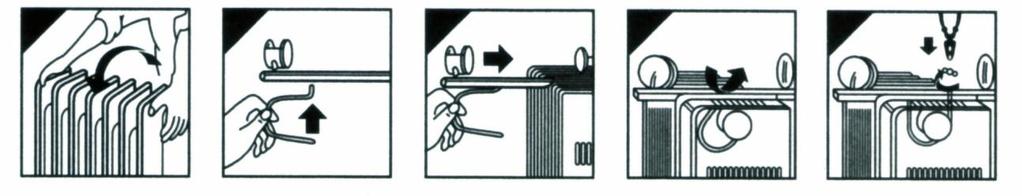

4 Po zamontowaniu kółek jezdnych grzejnik olejowy ponownie obrócić i ustawić na kółkach. Należy zwrócić uwagę, czy wszystkie rolki stoją na podłodze, a panel sterujący znajduje się w górnej części grzejnika. UWAGA! Grzejnik olejowy może być używany tylko z zamontowanymi kółkami jezdnymi i w pozycji pionowej ( kółka jezdne na dole a panel sterujący u góry) każda inna pozycja pracy może doprowadzić do powstania niebezpieczniej sytuacji. Instrukcja użytkowania Uwaga: po włączeniu urządzenia przy pierwszym użytkowaniu i po długim czasie, kiedy urządzenie nie było używane, jest możliwe pojawienie się nieprzyjemnego zapachu oraz szumy i stuki. Grzejnik olejowy należy ustawiać na płaskiej i stabilniej powierzchni odpornej na działanie wysokich temperatur. Grzejnik olejowy musi być oddalony o minimum 50 cm od ścian i różnego rodzaju wyposażenia jak meble, rośliny itd. Proszę zwrócić uwagę na to, aby przełączniki były ustawione na 0. Dopiero wówczas można włożyć wtyczkę do odpowiedniego gniazdka. Następnie przekręcić termostat na maksymalna nastawę Grzejnik rozpocznie grzanie po włączeniu przełącznika z odpowiednim poziomem mocy, tak jak jest to opisane poniżej. Opis funkcji dla typoszeregu HRO. 1 Napełnione olejem żebra grzewcze. 2 Uchwyt do przesuwania urządzenia. 3 Termostat do bezstopniowej regulacji temperatury. 4 Przełączniki do przełączania poziomu mocy ( podświetlane przełączniki klawiszowe). 5 Kabel przyłączeniowy. 6. Kółka jezdne. Moc grzewcza urządzenia jest regulowana poprzez przełączniki ( podświetlane przełączniki klawiszowe) zgodnie z informacjami poniżej: Przełącznik I = mała moc grzewcza Przełącznik II = duża moc grzewcza Przełącznik I + II = całkowita moc grzewcza urządzenia Opis funkcji dla typoszeregu HRO 2009 Turbo. 1 Napełnione olejem żebra grzewcze. 2 Uchwyt do przesuwania urządzenia. 3 Termostat do bezstopniowej regulacji temperatury. 4 Przełączniki do przełączania poziomu mocy ( podświetlane przełączniki klawiszowe). 5 Zabudowany termowentylator. 6 Włącznik do termowentylatora. 7 Kabel przyłączeniowy. 8 Kółka jezdne. Moc grzewcza urządzenia jest regulowana poprzez przełączniki ( podświetlane przełączniki klawiszowe) zgodnie z informacjami poniżej: Przełącznik I = mała moc grzewcza Przełącznik II = duża moc grzewcza Przełącznik I + II = całkowita moc grzewcza urządzenia

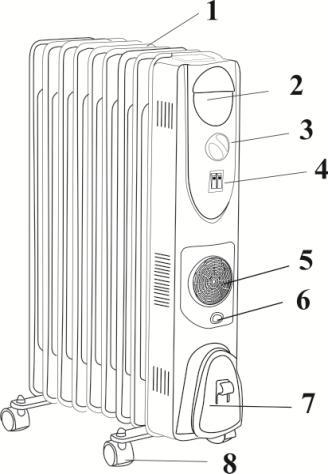

5 Włącz/wyłącz włącznik do Turbo ( Termowentylatora). 0 funkcja Turbo wyłączona, wentylator jak i element grzewczy nie pracują funkcja Turbo włączona pracują wentylator wraz z elementem grzejnym o mocy 300 W Użytkowanie funkcji turbo ( termowentylatora) ( tylko Model : HRO 2009 Turbo). Ten grzejnik olejowy daje 3 sposoby użytkowania. 1. Grzanie jak zwykłym grzejnikiem olejowym, zgodnie z opisem powyżej ( 3 poziomy mocy grzania). 2. Wykorzystywanie tylko funkcji Turbo ( Termowentylator) : Pomieszczenie jest ogrzewane tylko za pomocą termowentylatora. Jeśli jest wykorzystywana tylko wyłącznie funkcja Turbo, na początku termostat powinien być ustawiony na maksymalną nastawę. 3. Grzanie grzejnikiem olejowym z funkcją Turbo. W tym wariancie pomieszczenia będą szybciej nagrzewane, poprzez wykorzystanie funkcji wentylatora Turbo, który przyspiesza przepływ ciepłego powietrza w pomieszczeniu. Użycie Termostatu ( typoszereg HRO). Termostat zapewnia automatyczne utrzymanie odpowiedniej ( wybranej) temperatury w pomieszczeniu. Włączyć przełączniki mocy I i/lub II. Podświetlone klawisze przełączników sygnalizują, że urządzenie pracuje. Przekręcić termostat w kierunku ruchu wskazówek zegara tak daleko jak jest to możliwe. Po osiągnięciu przyjemnej temperatury w pomieszczeniu, powoli przekręcać termostat w kierunku przeciwnym do ruchu wskazówek zegara, aż grzejnik olejowy się wyłączy ( (zgasną podświetlane klawisze przełączników klawiszowych). W tym momencie ustawienie termostatu jest identyczne z temperaturą w pomieszczeniu. Pozostawić termostat w takim położeniu. Termostat włączy lub wyłączy samoczynnie urządzenie aby utrzymać cały czas podobną temperaturę w pomieszczeniu. Obracanie pokrętła temperatury zgodnie z ruchem wskazówek zegara ( w prawo) podnosi ustawienie żądanej temperatury w pomieszczeniu. Przekręcanie pokrętła termostatu w przeciwnym kierunku powoduje obniżenie temperatury w pomieszczeniu. Wyłączenie urządzenia ( typoszereg HRO). Aby wyłączyć urządzenie należy przekręcić pokrętło termostatu w najniższe położenie ( przeciwnie do ruchu wskazowej zegara) oraz przełączyć przełączniki na pozycję 0. Wyjąć wtyczkę z gniazdka. Zabezpieczenie przed przegrzaniem. Wbudowany w urządzenie element zabezpieczający przed przegrzaniem gwarantuje, że opisane w EN Normie temperatury na zewnątrz urządzenia nie zostaną przekroczone oraz chroni grzejnik olejowy przed przegrzaniem i zniszczeniem. Zabezpieczenie wyłącza automatycznie urządzenie w momencie wystąpienia przegrzania, a po wystygnięciu urządzenia, urządzenie ponownie jest gotowe do pracy. Konserwacja i naprawa. Grzejnik olejowy jest napełniony specjalnym olejem, którego ilość w grzejniku jest dokładnie określona. Nie wolno samodzielnie dokonywać napraw i uzupełniania oleju. Należy się skontaktować ze sprzedawcą. Przed każdym użyciem włączeniem urządzenia należy sprawdzić czy kabel przyłączeniowy nie jest uszkodzony. W przypadku jeśli kabel przyłączeniowy jest uszkodzony nie wolno używać grzejnika olejowego. Przewód musi zostać wymieniony przez uprawnioną firmę lub osobę. Niewłaściwa naprawa jest niebezpieczna dla użytkownika. Czyszczenie. Zalecamy, aby grzejnik olejowy był czyszczony z kurzu i innych zabrudzeń jeden raz na miesiąc. To zapewnia efektywną pracę urządzenia. Przed czyszczeniem sprawdzić czy urządzenie jest schłodzone.

6 Należy wyciągnąć wtyczkę z gniazdka. Obudowę oczyścić za pomocą wilgotnej ściereczki. Nie używać wody, nie używać środków do szorowania i środków agresywnych. Nie czyścić urządzenia pod wodą lub inną cieczą. Zagrożenie życia! Przechowywanie. Wykorzystywać oryginalny karton od grzejnika olejowego do przechowywania urządzenia poza okresem grzania. Urządzenie pakować czyste. Czyszczenie wykonać zgonie z instrukcją. Kabel przyłączeniowy zwinąć. Urządzenie przechowywać w chłodnym i suchym miejscu. Dane techniczne Model Napięcie Częstotliwość Moc przyłączeniowa Stopnie mocy Liczba żeber Klasa ochrony HRO V 50 HZ 1500 W 3/ I HRO V 50 HZ 2000 W 3/ I HRO V 50 HZ 2500 W 3/ I HRO V 50 HZ 2500 W 3/ I HRO V 50 HZ 2000 W 3/ I TURBO TURBO 300 W Gwarancja Gwarancja na to urządzenie jest udzielana zgodnie z obowiązującym prawem. Podstawą rozpatrywania gwarancji jest zachowany dowód zakupu. Szkody powstałe w wyniku naturalnego zużycia elementów, szkód transportowych, użytkowania niezgodnego z przeznaczeniem, z instrukcją obsługi, w tym niezachowanie warunków instalacji urządzenia, nie są objęte gwarancją. Reklamacje będą rozpatrywane tylko wówczas, jeśli urządzenie będzie dostarczone w oryginalnym stanie i oryginalnym opakowaniu. Wprowadzanie zmian technicznych w urządzeniu jest zabronione. Jeśli występują problemy z urządzeniem, proszę postępować zgodnie z wskazówkami zachowania bezpieczeństwa opisanymi w tej instrukcji. Proszę samemu nie otwierać urządzenia i go naprawiać, ponieważ poza utratą praw do gwarancji,można spowodować szkody na zdrowiu lub mieniu. Symbol na produkcie lub na opakowaniu oznacza, że tego produktu nie wolno traktować tak, jak innych odpadów domowych. Należy oddać go do właściwego punktu skupu surowców wtórnych zajmującego się złomowanym sprzętem elektrycznym i elektronicznym. Właściwa utylizacja złomowanych produktów ma wpływ na środowisko naturalne oraz zdrowie. Aby uzyskać szczegółowe dane dotyczące możliwości recyklingu niniejszego urządzenia, należy skontaktować się z lokalnym urzędem miasta, służbami oczyszczania miasta lub sklepem, w którym produkt został zakupiony. Taki symbol jest ważny tylko w Unii Europejskiej. Heller Elektro-Hausgeräte GmbH Mühlberger Straße 34 D Falkenberg/Elster Kundendienst: Tel.: / info@heller-elektro.de
