1 Fronty aluminiowe

2 SZANOWNI PAŃSTWO Od ponad 15 lat dostarczamy naszym klientom nie tylko wyroby wysokiej jakości, ale również kompleksowe rozwiązania w zakresie oszkleń meblowych. Lata wytężonej pracy, doświadczeń i podejmowania wyzwań zaowocowały szeroką gamą wysokiej jakości frontów i akcesoriów meblowych o uniwersalnym charakterze, przeznaczonych do zastosowania w pokoju, kuchni, łazience, jak również w budynkach użyteczności publicznej, hotelach i biurach. Wyroby odznaczają się estetyką i trwałością. Produkowane są ze szlachetnych materiałów z dbałością o detale. Zaangażowanie pracowników oraz właścicieli we współpracę z Klientami w zakresie potrzeb projektowo - inwestycyjnych oraz pasja, z jaką wykonujemy naszą pracę zyskała uznanie Partnerów, którzy postrzegają nas jako profesjonalnego, stabilnego partnera w biznesie. Kierując się potrzebami i sugestiami klientów oraz podążając za tendencjami rynku i własnymi pomysłami w dalszym ciągu udoskonalamy standardy i poszerzamy ofertę, aby była przejrzysta i kompleksowa. W działaniach kierujemy się racjonalnością i poszanowaniem środowiska naturalnego. Oddajemy w Państwa ręce katalog naszych produktów. Mamy nadzieję, że niniejszy katalog spełni Państwa oczekiwania, ułatwi i poszerzy naszą współpracę. Zapraszamy do współpracy. 2

3 SPIS 1. PRZEKROJE PROFILI FRONTÓW ALUMINIOWYCH: VP-1 VP-2 VP-4 VP-5 2. PROFIL KONSTRUKCJI STOŁU VP-8 3. PRZEKROJE UCHWYTÓW ALUMINIOWYCH DO FRONTÓW DREWNIANYCH I MDF: UCHWYT AQ UCHWYT DOMINIKA UCHWYT JOWITA UCHWYT LIGIA UCHWYT N UCHWYT NATALIA UCHWYT P 4. PROFIL WIEŃCA PODŚWIETLANEGO VP-7 INSTRUKCJA MONTAŻU WIEŃCA DOLNEGO WIENIEC DOLNY BEZUCHWYTOWY WIENIEC DOLNY UCHWYTOWY 5. POJEDYNCZA PÓŁKA PODŚWIETLANA 6. PÓŁKA ŚCIENNA SAMODZIELNA Z OŚWIETLENIE LED VP-9 7. PROFIL OŚWIETLENIA LED DO SZUFLAD 8. PROFILE DO SZKLANYCH PANELI ŚCIENNYCH WF-1 na blat WF-2 pod szafkę WF-3 wykończenie krawędzi pionowych WF-4 narożny WF-5 klips WF-6 krawędź poza szafką WFC sprężyna przytrzymująca Profil boczny 9. WZORY SZKŁA 10. SZKŁO LAMINOWANE 11. ATESTY

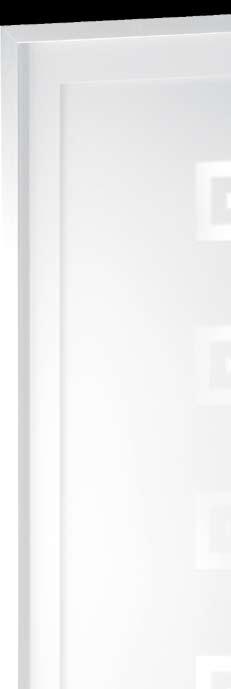

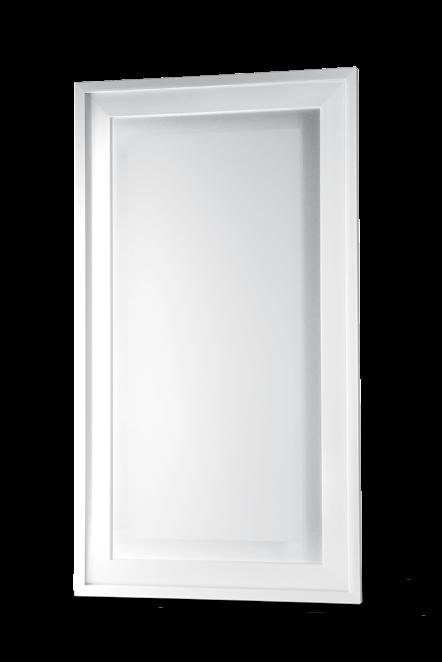

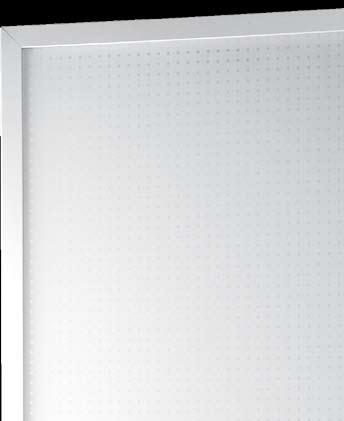

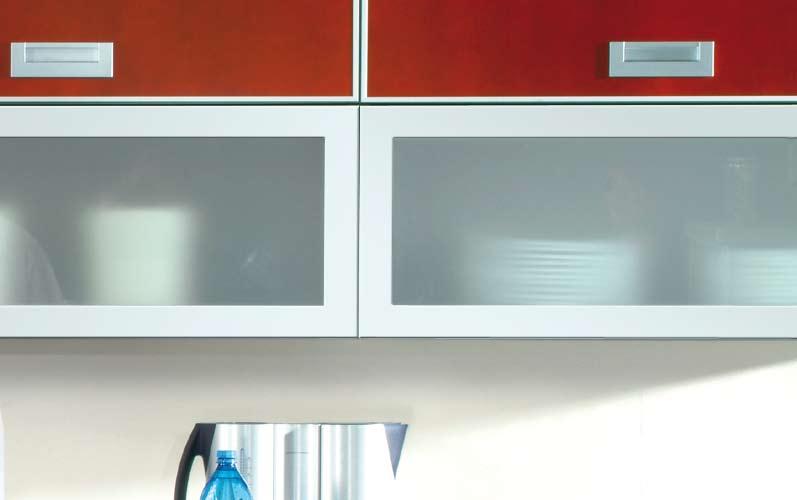

4 4VP-1 wykończenie anoda naturalna

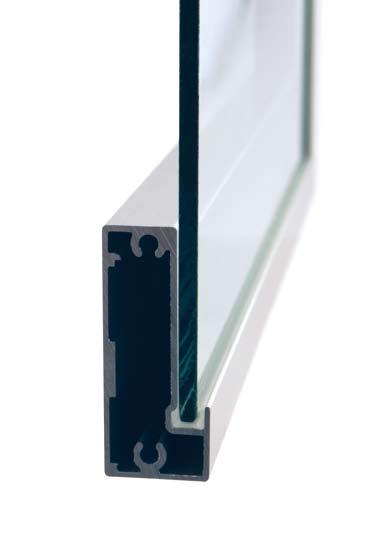

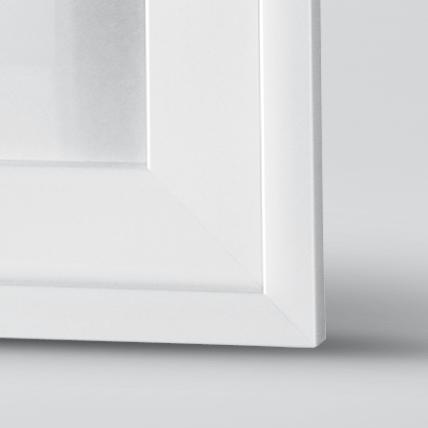

5 Profil aluminiowy Symbol: VP-1 Wykończenie: anoda naturalna Kolor: srebro satyna Rodzaj zawiasu: specjalistyczny do wąskich ram aluminiowych 5

6 SZKŁO wraz ze szkłem Waga elementu - 0,30 kg/m SZKŁO gr.4mm 18,5 20,5 1:1 1.0

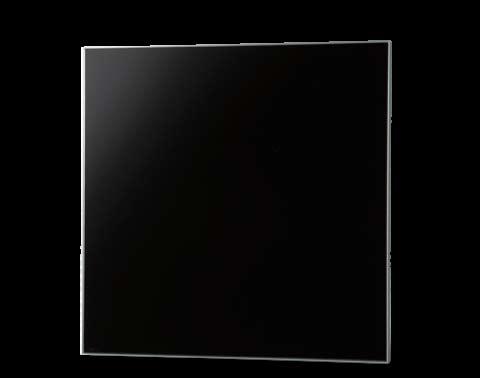

7 6VP-2 wykończenie anoda naturalna

8 Profil aluminiowy Symbol: VP-2 Wykończenie: anoda naturalna Kolor: srebro satyna Rodzaj zawiasu: puszkowy ø 35 mm czarny classic 9005 szkło LACOBEL wg RAL - dostępne z magazynu Uwaga! - inne kolory wg RAL na zamówienie beżowy light 1015 czerwony dark 3004 szary dark 2232 biały soft 9010 uchwyt z tworzywa transparentnego uchwyt szklany uchwyt P (naklejany na profil) 7

9 SZKŁO wraz ze szkłem Waga elementu - 0,492 kg/m SZKŁO gr.4mm 1, ,2 1:1 2.0

10 8VP-4 wykończenie anoda naturalna

11 Profil aluminiowy Symbol: VP-4 Wykończenie: anoda naturalna Kolor: srebro satyna Rodzaj zawiasu: puszkowy ø35 mm uchwyt U-1 uchwyt U-2 9

12 SZKŁO Waga elementu - 0,628 kg/m wraz ze szkłem SZKŁO gr.4mm ,6 1:1 3.0

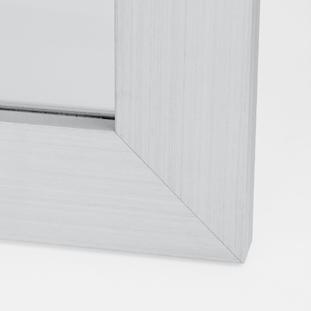

13 10 VP-5 wykończenie: anoda naturalna lub stal szczotkowana

14 Profil aluminiowy Symbol: VP-5 Wykończenie: 1. stal nierdzewna szczotkowana 2. anoda naturalna Kolor: 1. Szampański 2. Srebro satyna Rodzaj zawiasu: puszkowy ø35 mm 11

15 SZKŁO wraz ze szkłem Waga elementu - 0,497 kg/m SZKŁO gr.4mm 45 20,5 1:1 4.0

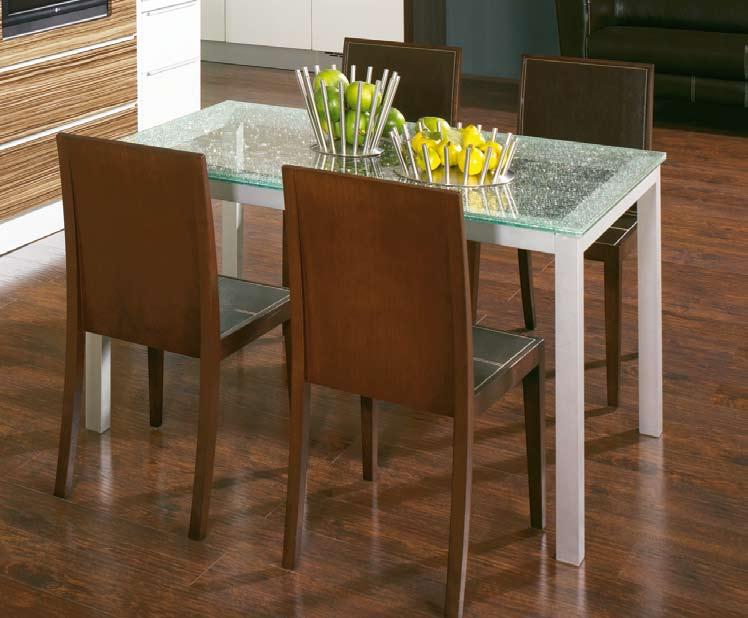

16 NOWOŚĆ szkło hartowane tłuczone grubość 26 mm stół Stół o konstrukcji aluminiowej. Rodzaje blatu szklanego: bezbarwny, antisol, satinato, mastercare, piaskowane ornamenty, szkło tłuczone, szkło laminowane wg kolorów RAL lub z ozdobnym nadrukiem; płyta drewnopodobna. Grubość blatu szklanego hartowanego: 8 lub 12 mm, szkło tłuczone 26 mm Standardowy wymiar stołu z blatem szklanym lub z płyty drewnopodobnej: 1300x900x750. Standardowy wymiar stelażu aluminiowego: 1280x880x

17 BLAT SZKLANY Waga elementu - 0,64 kg/m x50x5 50 1:1 5.0

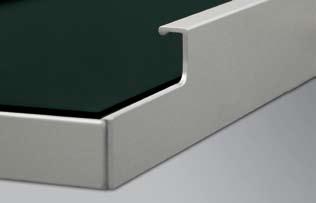

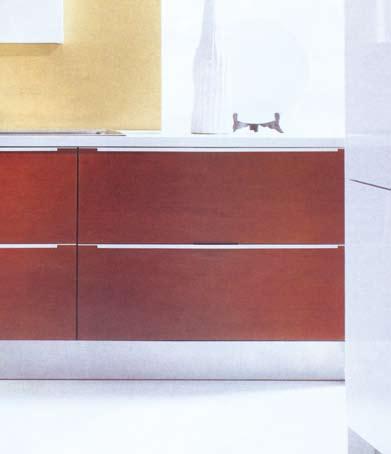

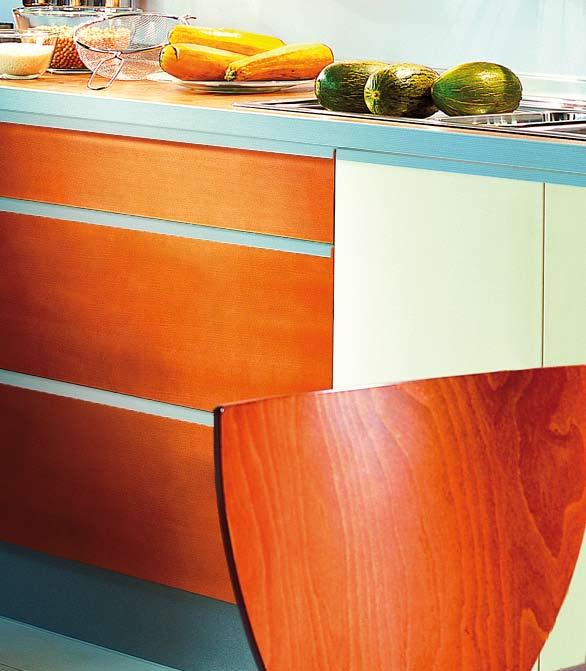

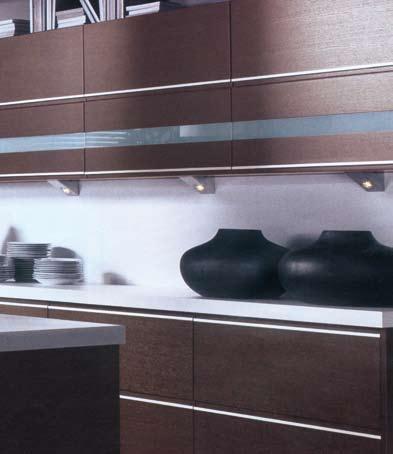

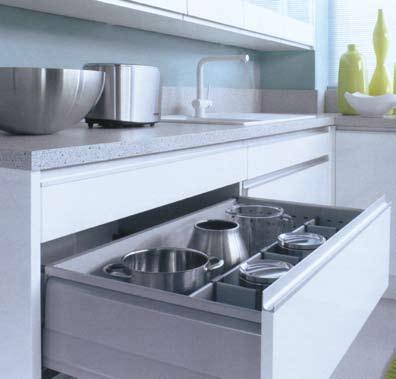

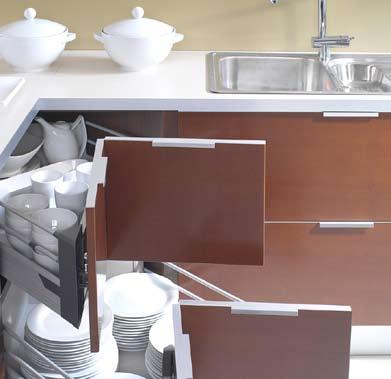

18 uchwyt N uchwyt AQ uchwyt JOWITA uchwyty aluminiowe 16 uchwyt LIGIA uchwyt DOMINIKA uchwyt P

19 Przekrój frontu wraz z profilem Waga elementu - 0,389 kg/m 33, ,8 2,8 3,5 3, ,4 10,3 Widok z dołu profila Przód frontu :2 1.0

20 Waga elementu - 0,442 kg/m Przekrój frontu wraz z profilem ,4 11,5 11 7,5 2,3 1 Widok z dołu profila 2,1 8,8 Przód frontu :2 2.0

21 Waga elementu - 0,17 kg/m Przekrój frontu wraz z profilem ,8 6,5 11 2,4 Przód frontu 7,8 Widok z dołu profila 11 2, :2 3.0

22 Przekrój frontu wraz z profilem Waga elementu - 0,389 kg/m 33, ,8 2,8 3, ,4 10,3 3,3 Przód frontu Widok z dołu profila :2 4.0

23 Przekrój frontu wraz z profilem Waga elementu - 0,389 kg/m 33, ,8 2,8 3, ,4 10,3 3,3 Przód frontu Widok z dołu profila :2 5.0

24 UWAGA Uchwyty dostępne o długościach od 146mm do 1196mm. Waga elementu - 0,557 kg/m 38 Przekrój frontu wraz z profilem 3, ,3 3, Przód frontu 10,3 Widok z dołu profila 9, :1 6.0 Numer SAPA:

25 Waga elementu - 0,266 kg/m 37,5 Przekrój frontu wraz z profilem 1, ,5 22 Przód frontu Widok z dołu profila :2 7.0

26 Przekrój wieńca dolnego, podświetlanego za ścianą tylną i frontem aluminiowym VP-4 dolny wieniec podświetlany Dolny wieniec podświetlany jest nowoczesnym i praktycznym rozwiązaniem oświetlenia blatu kuchennego i wnętrza szafki. Łatwy i estetyczny montaż za pomocą czterech mimośrodów. - Minimalny wymiar: 450x300 - Max wymiar: 1200x300 - Max obciążenie: 15 kg Jak zamawiać! Podajemy wymiar: szerokość wewnętrzną szafki i głębokość szafki Dolny wieniec podświetlany wymiar wieńca (mm) moc żarówki 2x8W 2x13W 2x16W 2x16W 2x21W 12

27 Ściana boczna szafki Rozmieszczenie frezowań pod trzpienie mocujące 15,25 szerokość Otwór pod wyłącznik Ø18 Widok z góry wieńca dolnego podświetlanego Otwór na przewód A 2 Tylna ścianka szafki szyba zdejmowana Front szafki ±0,2 A Ściana boczna szafki 69 głębokość 69 33, ,8 Głębokość frezowania pod trzpień mocujący Mocowanie tylnej ścianki 2 11,5 Pozycja trzpienia mocującego 1 46,6 Przekrój A-A 1:2 1.0 Numer SAPA:

28 SZKŁO SZKŁO front aluminiowy bądź drewniany Przekrój wieńca dolnego bezuchwytowego 46,6 31,6 tylna ścianka szafki 33,5 uszczelka odbojowa listwa z diodami LED 8,8 szyba zdejmowana 8,8 szyba mocowana na stałe Numer SAPA: 1:2 1.1

29 SZKŁO SZKŁO front aluminiowy bądź drewniany Przekrój wieńca dolnego uchwytowego szyba zdejmowana listwa z diodami LED tylna ścianka szafki 33,5 8,8 31,6 szyba mocowana na stałe Numer SAPA: 1:1,42 1.2

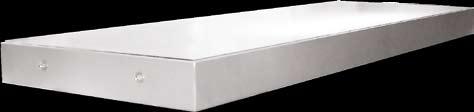

30 Szyba zdejmowana Świetlówka Listwa z didodami LED Profil aluminiowy VP-9 z uszczelką do szkła 8 mm Samodzielna podświetlana półka ze szkła i aluminium przeznaczona do dekoracyjnego wypełnienia rozświetlonej aranzacji nowoczesnej kuchni. Wspaniale podświetla ulubione przedmioty, nadając wnętrzu niepowtarzalny charakter. Oszklenie półki wykonane z szyby bezpiecznej z możliwością łatwego demontażu górnej szyby. Maksymlne obciążenie półki 10 kg. Minimalny wymiar: 450x200 Max wymiar: 1200x200 Szyba mocowana na stałe Dostępne kolory podświetlenia: biały; na zamówienie: niebieski, czerwony. Oparty na diodach system VP-8-LED jest wykorzystywany do podświetlania półek VP-8 ze szkłem. Jako oświetlenie dekoracyjne stanowi ciekawe rozwiązanie aranżacyjne, nadając wnętrzu niepowtarzalny klimat. W porównaniu do tradycyjnych żarówek podświetlenie diodami LED: Zużywa zdecydowanie mniej energii; Posiada dużą żywotność do 1000,000 godzin; Charakteryzuje się lepszymi parametrami termicznymi zimne światło. Jest bezpieczniejsze dzięki niskiemu napięciu zasilania 12V. Maksymlne obciążenie półki: - przy głębokości 20 cm i długości 100 cm do 20 kg - przy głębokości 25 cm i długości 100 cm do 15 kg półka podświetlana Półka podświetlana wymiar półki (mm) 450x x x x x200 moc żarówki 2x8W 2x13W 2x16W 2x16W 2x21W 13

31 SZKŁO SZKŁO Przekrój półki podświetlanej szyba zdejmowana listwa z diodami LED 33,5 8,8 31,6 szyba mocowana na stałe Numer SAPA: 1:1,42 2.0

32 SZKŁO aluminiowego 34,8 50 listwa z diodami LED zaślepka profila VP-9 Numer SAPA: 1:1 3.0

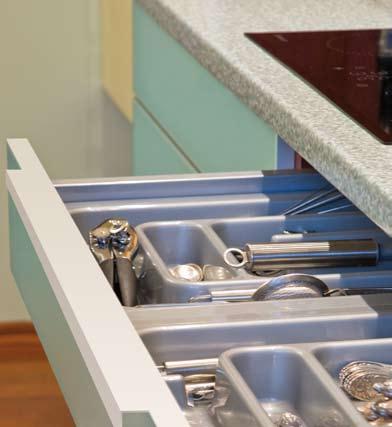

33 rozgałęźnik przewód Aksonometria zestawu doświetlenia szuflad listwa z diodami LED 40,79 włącznik 15 Numer SAPA: 1:1,42 4.0

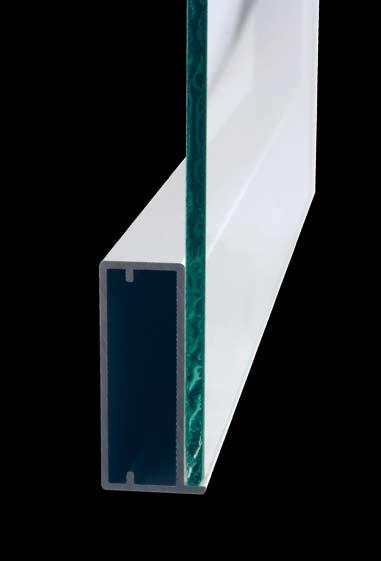

34 system mocowania: listwa aluminiowa grubość szkła: 6 mm waga szkła: 6mm 15kg/m 2 rodzaje szkła: bezbarwne, antisol, satyna, piaskowane ornamenty, szkło laminowane. Max wymiar formatki szkło piaskowane: 1000x2250 Max wymiar formatki szkła pozostałe: 1300x2250 Uwaga! szkło bezpieczne hartowane lub laminowane szafka system mocowania: rotula grubość szkła: 8 mm waga szkła 8mm 20kg/m 2 rodzaje szkła: bezbarwne, antisol, satyna, piaskowane ornamenty, szkło laminowane. Max wymiar formatki szkło piaskowane: 1000x2250 Max wymiar formatki szkła pozostałe: 1300x2250 ściana szklany panel ścienny ściana ściana blat blat 15

35 SZKŁO wraz ze szkłem Waga elementu - 0,24 kg/m SZKŁO gr.6mm 16 ŚCIANA USZCZELKA 17,5 BLAT 1:1 1.0

36 SZKŁO wraz ze szkłem SZAFKA Waga elementu - 0,296 kg/m 36 SZKŁO gr.6mm ŚCIANA 20 1:1 2.0

37 SZKŁO wraz ze szkłem Waga elementu - 0,08 kg/m SZKŁO gr.6mm 4 12,6 1:1 3.0

38 SZKŁO SZKŁO wraz ze szkłem Waga elementu - 0,21 kg/m 15 SZKŁO gr.6mm 15 1:1 4.0

39 SZKŁO UWAGA Profile WF-5 oraz WF-6 stosuje się zawsze razem. wraz ze szkłem Waga elementu - 0,13 kg/m SZKŁO gr.6mm ŚCIANA 1:1 5.0

40 SZKŁO UWAGA Profile WF-5 oraz WF-6 stosuje się zawsze razem. wraz ze szkłem Waga elementu - 0,24 kg/m 12,2 22 SZKŁO gr.6mm ŚCIANA 1:1 6.0

41 Waga elementu - 0,29 kg/m :1 7.0

42 PŁYTA wraz z płytą PŁYTA USZCZELKA Widok z góry profila :1 8.0

43 mastercare malowane duze karo clear domino flutes sitodruk ornament mastercare ornament wzory szkła łuk kwadraty z kropką kwadraty rogal satinato piaskowanie trawienie chemiczne 17

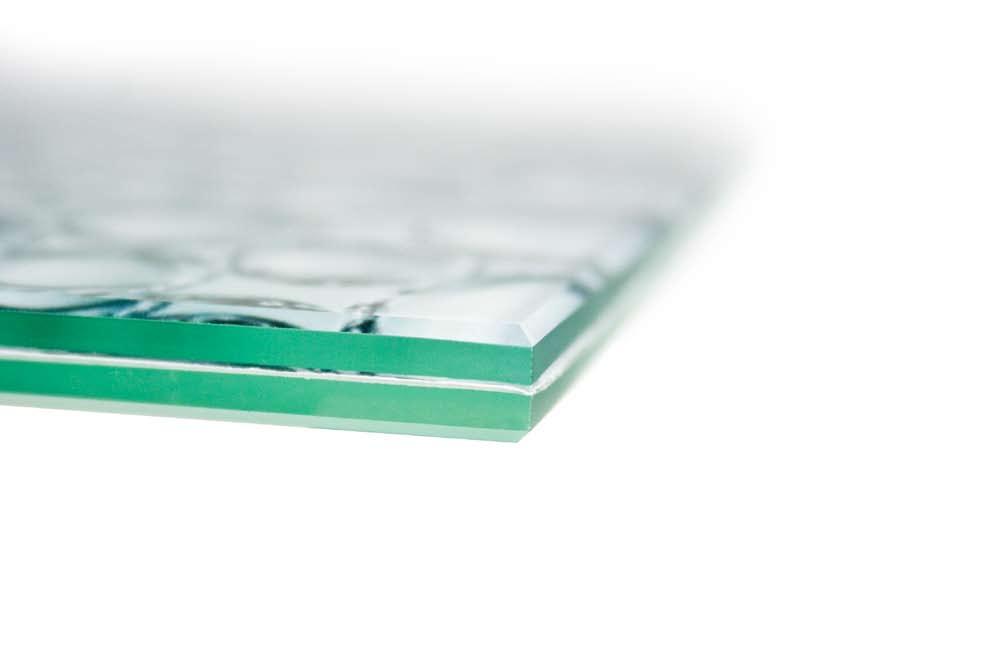

44 Szkło laminowane - bezpieczne i kuloodporne Zastosowań szkła laminowanego jest nieskończenie wiele, można laminować folię bezbarwną, matową lub z nadrukiem. Można laminować kilka warstw szkła i folii, dzięki czemu szkło staje się dźwiękochłonne, kuloodporne lub zabezpiecza przed włamaniem. Wzory lub obrazy drukowane dają duże efekty w zakresie barwy, przekazywania treści reklamowych i estetycznych, nie narażając ich na uszkodzenia przez dotyk lub środki myjące. Można je stosować m.in. na balustrady, schody, zadaszenia, elementy fasad, do szaf przesuwnych, jako panel ścienny, między płytki bezpośrednio przyklejone na ścianę lub jako drzwi. Główna zaleta szkła laminowanego powoduje, że międzywarstwa z foli łagodzi energię uderzenia oraz przeciwdziała penetracji. Pomimo tego, że szkło może rozbić się to jednak szklane fragmenty przylegają do międzywarstwy, minimalizując ryzyko urazów. Szkło laminowane jest wytrzymałe, zachowuje swoją barwę i jest tak łatwe do czyszczenia, jak zwykłe szkło, a jego właściwości zwiększają wszechstronność projektową i zakres stosowania. W odróżnieniu od wszystkich typów szkła, szkło laminowane pozostaje stabilne po rozbiciu chroniąc przed urazami i włamywaczami. szkło laminowane nieograniczone wzornictwo wiklina własne projekty biblioteka - gotowe wzory Szkło laminowane to: ochrona przed atakiem bezpieczeństwo dźwiękochłonność wytrzymałość drewno marmur abstrakcja 18 własny wzór

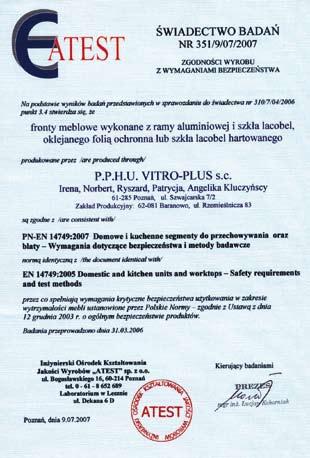

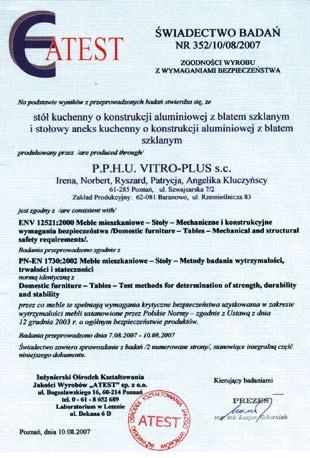

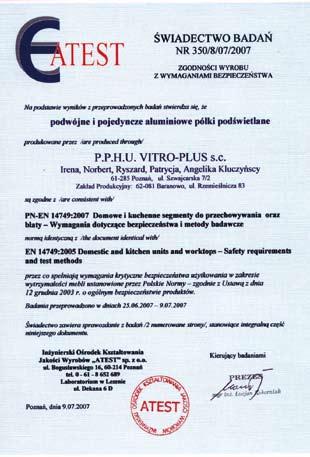

45 atesty 23
