1 Baumit opentherm perforowana płyta styropianowa Elewacyjna, perforowana płyta styropianowa Baumit opentherm charakteryzuje się współczynnikiem oporu dyfuzyjnego μ 10, czyli takim samym, jak ściana z cegły ceramicznej. To oznacza, że po dociepleniu ściany jej dyfuzyjność pozostaje niezmieniona, a para wodna może bez przeszkód przenikać na zewnątrz. Ma to szczególne znaczenie przy budynkach nowo wznoszonych, w których występuje zwiększona wilgoć technologiczna. Zastosowanie systemu ociepleń Baumit z wykorzystaniem płyty Baumit opentherm pozwala więc na skrócenie czasu prac budowlano-wykończeniowych. Zdrowy mikroklimat w mieszkaniu (wysoka paroprzepuszczalność) Oszczędność energii w pierwszej fazie użytkowania Możliwość stosowania w tzw. starym budownictwie Oszczędność energii niski współczynnik przewodzenia ciepła Wysoka paroprzepuszczalność ścian Wysoka paroprzepuszczalność ścian z zastosowanym ociepleniem opartym na płycie opentherm ma duże znaczenie również dla istniejących budynków, poddawanych termomodernizacji. W przeciętnym gospodarstwie domowym wytwarzane jest średnio do 10 l pary wodnej dziennie, ilość ta przy 4-osobowej rodzinie może wzrosnąć nawet do 20 l. Swobodne przenikanie pary wodnej na zewnątrz budynku jest więc niezwykle istotne, gdy mówimy o zdrowym klimacie we wnętrzach. Odpowiednia dyfuzyjność ścian pozwala w znaczącym stopniu zapobiegać powstawaniu grzybów wewnątrz budynku, które mogą m.in. wywoływać alergię. Płyta Baumit opentherm Płyta Baumit opentherm posiada 2500 otworów na 1 m², średnica otworów wynosi ok. 2,5 do 3 mm. W kanalikach powietrza nie występuje jednak cyrkulacja. Powietrze, które się do nich dostaje, nagrzewa się i również dociepla budynek. Jednocześnie całe docieplenie pozostaje wysoko dyfuzyjne dla pary wodnej. Płyty styropianowe Baumit opentherm mogą być z powodzeniem stosowane w systemach ociepleń Baumit Star oraz Baumit Pro. Porównanie czasu wysychania ocieplonego muru mur z cegły mur z gazobetonu mur z betonu Perforowana płyta styropianowa Baumit opentherm 100% 100% 100% Zaprawa klejowo-szpachlowa Baumit StarContact White lub ProContact z zatopioną siatką z włókna szklanego Baumit StarTex Podkład gruntujący Baumit UniPrimer 50% 42% 38% Paroprzepuszczalny tynk strukturalny (np. Baumit NanoporTop) styropian (EPS) Baumit opentherm styropian (EPS) Baumit opentherm styropian (EPS) Baumit opentherm Większa o ponad połowę oszczędność czasu z płytą opentherm Na podstawie badań Uniwersytetu Technicznego w Wiedniu, Instytut Fizyki Budowli, Materiały Budowlane, prof. dr inż. Jürgen Dreyer, sierpień, 1999 r. Baumit PL 01/15 Pigeon

2 Baumit StarTrack kotwy montażowe do ociepleń Baumit StarTrack to unikalny system mocowania płyt EPS do nośnej warstwy murów ze starym tynkiem lub do ścian z betonu w systemach ociepleń budynków. Rozmieszczone w odpowiedni sposób kotwy na elewacji tworzą specjalną mapę dodatkowych punktów zamocowań, która wraz z obwodowo-punktową metodą klejenia płyt EPS zapewnia dodatkowe zamocowanie ocieplenia. Stosowanie kotew Baumit StarTrack całkowicie eliminuje powstawanie mostków termicznych oraz śladów kołków na elewacji. System mocowania ocieplenia z wykorzystaniem kotew Baumit StarTrack to idealne rozwiązanie w przypadku, gdy w grę wchodzą płyty EPS jako termoizolacja oraz podłoże (np. stary tynk lub gładki beton) nie zapewnia wymaganej nośności. Rozwiązanie to eliminuje konieczność oczyszczenia elewacji ze starego tynku lub dobrze trzymających się powłok budowlanych, jak tynki dekoracyjne czy farby, przy zachowaniu wysokiej przyczepności i trwałości zamocowanego ocieplenia. Przy zastosowaniu kotew Baumit StarTrack należy pamiętać o doborze wysokiej jakości zapraw klejowo-szpachlowych, np. Baumit StarContact White lub Baumit ProContact, które w połączeniu z kotwami zapewnią odpowiednią przyczepność ocieplenia do ścianybudynku. Korzyści z zastosowania Baumit StarTrack Jedna długość kotwy montażowej (niezależna od grubości mocowanej termoizolacji EPS) Brak mostków termicznych w miejscach kotwienia (nie przebija płyt termoizolacyjnych) Oszczędność czasu i kosztów montażu Brak konieczności usuwania starej powłoki tynku z elewacji Montaż kotew możliwy nawet w niesprzyjających warunkach pogodowych Eliminuje powstawanie mostków termicznych. Schemat kotwienia Eliminuje powstawanie efektu biedronki. Baumit StarTrack Red/Orange mur nośny stary tynk Baumit StarTrack Red/Orange 3 5 system ociepleń z płytą styropianową 4 Baumit StarTrack Blue 1. Nośny mur 2. Stary tynk 3. Kotwa StartTrack 4. Zaprawa klejowo-szpachlowa (np. StarContact White)* 5. Płyta termoizolacyjna EPS (np. StarTherm) 6. Siatka StarTex 7. Wyprawa wierzchnia (np. NanoporTop) 6 beton Baumit StarTrack Blue system ociepleń z płytą styropianową *Obowiązuje metoda klejenia obwodowo-punktowa + zaprawa klejowa nałożona na talerzyki kotwy StarTrack.

3 KlebeAnker / Verlegeraster 6 Stk/m² KlebeAnke Technologie elewacyjne Schemat rozmieszczenia kotew Baumit StarTrack Kotwy należy umieszczać maks. w odstępach 40 x 40 cm na powierzchni ściany oraz w odległości maks. 10 cm od listwy startowej i krawędzi budynku. Kotwy montowane są do ściany pod płytą termoizolacji EPS Zewnętrzna krawędź budynku Górna krawędź cokołu/profil cokołowy Rodzaje i zastosowanie kotew montażowych Baumit StarTrack Hinweis: Diese Detailzeic Verbundsystems darstellt. Anwendbarkeit und Vollstän bzw. abzustimmen. Es gelte Systemzulassungen. Baumit StarTrack Orange Baumit StarTrack Red Baumit StarTrack Blue Przeznaczenie Do mocowania systemów ociepleń na bazie płyt EPS do podłoży typu A, B, C, E Do mocowania systemów ociepleń na bazie płyt EPS do podłoży typu A, B, C Do mocowania systemów ociepleń na bazie płyt EPS do podłoży typu A, B Beton Rodzaj podłoża Pełna cegła Pustak ceramiczny szczelinowy Beton komórkowy, gazobeton Długość trzpienia (mm) 88 mm 88 mm 55 mm Minimalna głębokość kotwienia* 40 mm/65 mm** 40 mm 40 mm Średnica otworu 8 mm 8 mm 8 mm *Kotwienie do nośnego podłoża **65 mm w betonie komórkowym i gazobetonie Baumit PL 01/15 Pigeon

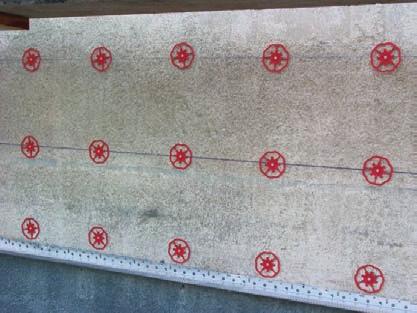

4 Systemy i produkty Baumit Zasady montażu ocieplenia z wykorzystaniem Baumit StarTrack 1 2 Nanieść na podłoże schemat mocowania kołków, używając w tym celu sznurka do znakowania lub wyznacznika pionu Baumit AnkerLot. Kotwy osadzać w maksymalnych odstępach 40 x 40 cm, zachowując maksymalny odstęp 10 cm od pionowej krawędzi budynku i 10 cm od profilu cokołowego. Głębokość nawiercanych otworów pod kotwy powinna wynosić minimum 10 cm. Zastosowanie wiertarki udarowej możliwe jest wyłącznie w przypadku podłoża z cegły pełnej. Stosując wyznacznik pionu Baumit AnkerLot, bez problemu uzyskamy odstęp 40 cm pomiędzy poszczególnymi otworami. 3 4 Kotwy montażowe Baumit StarTrack umieszczane są w przygotowanych otworach, a następnie mocowane poprzez wbicie trzpienia z tworzywa sztucznego. Kotwy montażowe StarTrack zamocowane w prawidłowych odstępach (maks. 40 cm). 5 6 Bezpośrednio przed przyklejeniem płyt na osadzone kotwy nakładamy placki kleju o grubości 1-2 cm. Płyty przyklejamy, nakładając zaprawę klejową metodą obwodowo-punktową, czyli pasmem wzdłuż krawędzi płyty oraz w trzech punktach na jej powierzchni i osadzamy metodą mokre na mokre (na świeży klej na kotwach).

5 Samoczyszczące Tynk i Farba Baumit Nanopor z fotokatalizą Fasada, służąca jako ochronna powłoka budynku, jest stale narażona na różnego rodzaju zanieczyszczenia oraz działanie czynników zewnętrznych. Ich następstwem są najczęściej mało estetyczne zabrudzenia. Brud i wpływ środowiska nie pozostawiają jednak fasad w ich pierwotnym stanie i z biegiem lat powodują zmianę ich wyglądu. Aby zachować estetyczny wygląd budynku, po kilku latach konieczna jest renowacja fasady, co wiąże się z generowaniem znacznych kosztów. Częstotliwość odświeżania elewacji można jednak zmniejszyć. Innowacyjne, opatentowane produkty z nanotechnologią Długotrwale czysta i piękna fasada budynku Mniej zanieczyszczeń Niski ładunek elektrostatyczny Naturalny efekt samoczyszczania Ochrona przed porastaniem glonów i grzybów Niskie koszty eksplotacji Zwykły tynk NanoporTop fo ot okataliza ok. 0,2 mm Cząsteczki brudu łatwo osadzają się na powierzchni zwykłego tynku elewacyjnego. Co to jest nanocząsteczka? ok. 0,2 mm Mikroskopowo gładka powierzchnia tynku Baumit NanoporTop z fotokatalizą utrudnia zaleganie cząsteczek brudu. Zwykły tynk Zwykła fasada Tynk Nanopor Fasada Nanopor Nanocząsteczki są mierzone w miliardowych częściach milimetra. Cząsteczki te sprawiają, że struktura powierzchni elewacji staje się wyjątkowo gładka, a w konsekwencji długotrwale odporna na zabrudzenia. Samooczyszczanie dzięki sile przyrody Wynikiem wieloletnich badań w laboratoriach firmy Baumit są wprowadzone na rynek opatentowane produkty: tynk Baumit NanoporTop oraz farba Baumit NanoporColor. Dzięki specjalnej strukturze ukształtowanej na poziomie nanocząsteczek powstała powierzchnia odporna na wchłanianie brudu. Niewielkie napięcie powierzchniowe tynku NanoporTop i farby NanoporColor pozwala na samooczyszczanie się elewacji pod wpływem działania warunków atmosferycznych. W konsekwencji fasada pozostaje około dwa razy dłużej czysta i estetyczna. Pozwala to jednocześnie na ograniczenie kosztów związanych z konserwacją i renowacją fasady. Dodatkowo Baumit NanoporTop i NanoporColor wyposażone zostały w fotokatalityczny mechanizm samooczyszczania. Oznacza to, że aktywnie chronią elewacje przed zanieczyszczeniami. Oczyszczanie odbywa się więc także poprzez wykorzystanie siły światła, wiatru, deszczu i odparowującej wilgoci. Dzięki temu elewacja jeszcze dłużej zachowuje nieskazitelne piękno i czystość. Uniwersalność zastosowania Zarówno wyprawa wierzchnia NanoporTop, jak i farba NanoporColor, mają bardzo wysoką dyfuzyjność, dzięki czemu polecane są do stosowania przy docieplaniu budynków paroprzepuszczalnymi płytami elewacyjnymi Baumit opentherm (posiadającym współczynnik dyfuzyjności µ 10), jak i płytami z wełny czy styropianu. Ponadto farba NanoporColor może być stosowana jako warstwa wierzchnia tynków mineralnych. Uniwersalność stosowania czyni te produkty bezkonkurencyjnymi, zarówno pod względem trwałości, jak i cech użytkowych.

6 Jak działa efekt samooczyszczania Efekt samooczyszczania jest rezultatem działania hydrofilowej, nanoporowej powłoki, która powstaje na świeżo nałożonym tynku NanoporTop w procesie jego schnięcia. Kropla wody znajdująca się na tynku Baumit NanoporTop traci swoje napięcie powierzchniowe. Wilgoć jest wchłaniana przez górną warstwę hydrofilową. W trakcie odparowywania wilgoci luźno zalegające cząsteczki brudu są usuwane z powierzchni, pozostawiając suchą i czystą fasadę. Do uzyskania tego efektu wystarczy wilgoć pochodząca z powietrza. Jak działa fotokataliza? Fotokataliza opiera się na szeregu reakcji fizycznych i chemicznych przebiegających na powierzchni katalizatora (dwutlenku tytanu TiO 2 ) przy udziale światła. Katalizator wykorzystuje w tym przypadku energię światła do samooczyszczania elewacji, nie ulegając zużyciu w czasie reakcji. Baumit NanoporTop tynk samoczyszczący Cienkowarstwowy samoczyszczący tynk strukturalny o konsystencji pasty. Przeznaczony do wykonywania wypraw wierzchnich, szczególnie w systemach ociepleń na styropianie lub wełnie mineralnej. Specjalna budowa wewnętrzna na poziomie nanocząsteczek sprawia, że tynk ma zdecydowanie większą odporność na zabrudzenia powierzchni w porównaniu do tradycyjnych produktów przeznaczonych do wykończenia elewacji. Wysoko paroprzepuszczalna powłoka oraz proces fotokatalizy hamują rozwój alg i zapobiegają wykwitom. Tynk można nanosić ręcznie lub za pomocą natrysku. Produkt należy nakładać na istniejące tynki, szpachle mineralne i beton. Nie należy go stosować na tworzywa sztuczne, powłoki lakiernicze i olejne, jak również na farby klejowe, dyspersyjne i wapienne. Baumit NanoporColor farba samoczyszcząca Gotowa do użycia, samoczyszcząca, hydrofobowa, o wysokiej przepuszczalności pary wodnej i CO 2. Przeznaczona do dekoracyjnego wykończenia elewacji. Specjalna budowa wewnętrzna na poziomie nanocząsteczek sprawia, że farba ma zdecydowanie większą odporność na zabrudzenia powierzchni w porównaniu do tradycyjnych farb elewacyjnych. Wysoko paroprzepuszczalna powłoka oraz proces fotokatalizy (TiO 2 ) hamują rozwój alg i przeciwdziałają rozwojowi wykwitów. Farbę można nakładać wałkiem lub za pomocą natrysku. Do stosowania na zewnątrz budynków. Cechy szczególne: Produkt gotowy do użycia. Współczynnik oporu dyfuzyjnego pary wodnej μ: ok Kolory: według wzornika Baumit Life. Opakowanie: 15 l, 5 l. Cechy szczególne: Produkt gotowy do użycia. Gęstość: ok. 1,8 kg/ dm 3. Współczynnik przewodzenia ciepła λ: ok. 0,70 W/(m K). Współczynnik oporu dyfuzyjnego pary wodnej μ: ok Kolory: według wzornika Baumit Life. Faktura: baranek 1,5; 2 lub 3 mm. Opakowanie: 25 kg. Baumit PL 01/15 Pigeon

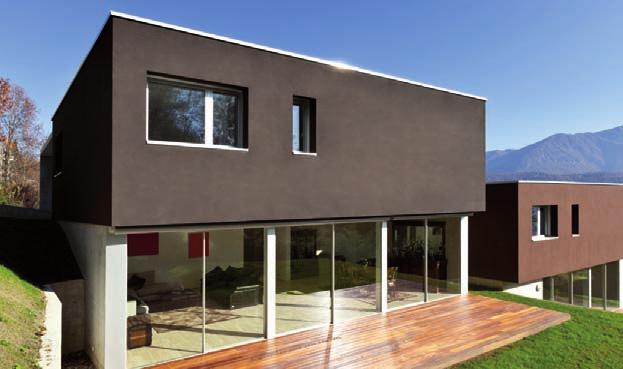

7 Projektowanie elewacji w ciemnych kolorach bez żadnych ograniczeń? Teraz to możliwe! Brak ograniczeń w stosowaniu kolorów tynków i farb na elewacjach Trwałość elewacji wykończonej systemem ociepleń w ciemnych kolorach Cool Pigmenty Nawet najciemniejsze, najbardziej intensywne i najmodniejsze odcienie kolorystyczne z palety Baumit Life z dodatkiem innowacyjnych Cool Pigmentów można stosować na ociepleniach, w tym także na dużych powierzchniach. Nowoczesne materiały elewacyjne w żaden sposób nie ograniczają twórczej kreacji architektów, którzy opracowują projekty wykończenia fasady. Bogata oferta tynków oraz farb elewacyjnych dostępnych w szerokiej palecie kolorów i struktur umożliwia skomponowanie fasady zgodnej z aktualnymi trendami czy też upodobaniem inwestora. Coraz więcej architektów decyduje się na odważne łączenie kolorów. Modne obecnie są elewacje łączące kolor biały z ciemnoszarym czy wręcz czarnym. Jeszcze niedawno stosowanie ciemnych i intensywnych kolorów na dużych powierzchniach ścian zewnętrznych budynku wiązało się z ryzykiem uszkodzenia elewacji. Ciemne kolory nagrzewają się bowiem znacznie szybciej i do wyższych temperatur niż kolory jasne i pastelowe. Nagrzanie elewacji promieniami słonecznymi może prowadzić do mikrospękań powierzchni z powodu rozszerzalności cieplnej materiałów.

8 Promieniowanie widzialne zajmuje jedynie dość wąski przedział widma fal elektromagnetycznych (380 do 780 nm). Taki zakres odbiera nasze oko. HBW to współczynnik odbicia światła [%], określany również jako współczynnik jasności koloru, oznacza ilość odbitego od powierzchni promieniowania w zakresie widzialnym. Zasadę funkcjonowania tego współczynnika najlepiej oddaje porównanie skrajnych jego wartości. HBW dla koloru białego wynosi 100% (pełne odbicie promieni światła widzialnego), a dla koloru czarnego 0% (pełne pochłanianie promieni światła widzialnego). TSR to współczynnik odbicia całkowitej energii słonecznej [%], czyli ilość promieniowania słonecznego w pełnym zakresie, które zostaje odbite. Współczynnik TSR nie zmienia wymagań związanych z dopuszczalnym nagrzewaniem się kolorów stosowanych na ociepleniach. Podaje on bardziej precyzyjne wyniki badań akumulacji ciepła, uwzględniając także m.in. niewidzialne dla oka ludzkiego promieniowanie podczerwone, będące w głównej mierze odpowiedzialne za proces nagrzewania. energia Promieniowanie ultrafioletowe 3% HBW Promieniowanie widzialne 39% TSR Promieniowanie podczerwone 58% Firma Baumit proponuje rozwiązanie, które umożliwia stosowanie ciemnych kolorów na elewacjach bez ograniczeń. Wszystko to dzięki zastosowaniu m.in. Cool Pigmentów, które dodane do tynków i farb elewacyjnych odbijają część energii słonecznej odpowiedzialnej za nagrzewanie i redukują przez to temperaturę na powierzchni elewacji. Intensywne kolory tynków i farb Baumit z dodatkiem cool pigmentów pozostają bezpieczne, chroniąc tym samym całe ocieplenie przed uszkodzeniem długość fali (nm) Powierzchnia elewacji bez Cool Pigmentów Powierzchnia elewacji z Cool Pigmentami 1. Pigmenty tradycyjne 2. Promieniowanie słoneczne (widmo światła) 3. Promieniowanie nieodbite, które jako ciepło ulega pochłanianiu i rozproszeniu w podłożu 1. Cool Pigmenty 2. Pigmenty tradycyjne 3. Promieniowanie słoneczne (widmo światła) 4. Promieniowanie słonecznie odbite Baumit PL 01/15 Pigeon

9 Działanie Cool Pigmentów Kolor bez Cool Pigmentów Kolor z Cool Pigmentami Działanie technologii Cool Pigmentów zobaczyć można na wykresie porównującym pomiar ilości odbitej energii, przed i po dodaniu cool pigmentów, na tle wyników pomiaru współczynnika HBW pokazującego ilość odbitego światła widzialnego. Widoczna jest różnica, która staje się bardzo istotna w przypadku ciemnych kolorów, w których ilość odbijanej energii cieplnej możemy podnieść od kilku do nawet kilkunastu procent. W rzeczywistości jest to już różnica temperatur, którą możemy wyczuć na nagrzanej elewacji, decydująca często o trwałości ocieplenia GranoporColor/Top 50 wartość w % TSR Granopor Color bez Cool Pigmentów TSR GranoporColor z Cool Pigmentami HBW Odcienie koloru czarno-szarego W praktyce, na dużych powierzchniach ocieplenia, ciemne kolory akumulujące energię słoneczną mogą powodować odkształcenia i pęknięcia. Niebezpieczna dla tynku jest również nagła zmiana temperatury nagrzanej elewacji podczas zamoczenia deszczem.

10 Kiedy można zastosować ciemne kolory na ociepleniu? Aby móc zastosować ciemne kolory bez ograniczeń powierzchni na ocieplanej elewacji budynku, należy wziąć pod uwagę poniższe wytyczne: 58 kolorów ze wzornika Baumit Life wymaga zamówienia tynku lub farby z dodatkiem specjalnych Cool Pigmentów kolorów ze wzornika Baumit Life o współczynniku TSR pomiędzy wymaga wykonania: - pogrubionej warstwy zbrojącej systemu ociepleń Baumit Star lub Pro, o grubości min. 5 mm, wykonanej z użyciem zapraw klejowo-szpachlowych StarContact White lub ProContact - lub warstwy zbrojącej systemu ociepleń Baumit Star lub Pro, o grubości min. 3-4 mm, wykonanej przy użyciu dyspersyjnej masy szpachlowej SilverFlex Wszystkie pozostałe kolory ze wzornika Baumit Life mogą być stosowane na ocieplanej elewacji budynków bez ograniczeń, nawet jeśli ich współczynnik HBW jest niski. Pozwala na to ich poziom akumulacji energii cieplnej, co wyrażone jest współczynnikiem TSR, który każdorazowo został zmierzony. Kolory tynków i farb pochodzące spoza wzornika Baumit Life, za każdym razem muszą być traktowane indywidualnie na zasadzie przygotowania próbki i określenia poziomu współczynnika TSR. Baumit PL 01/15 Pigeon
