1 Niskoenergetyczne suszenie KOMORI H UV Technologia na nowe czasy Tadeusz Figurski 1

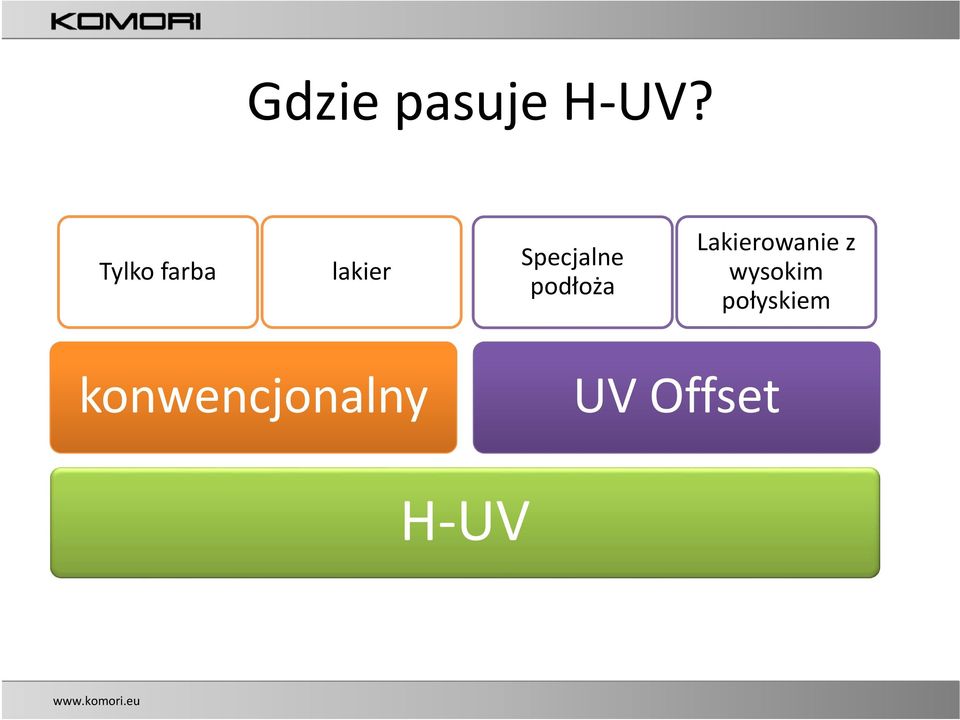

2 Gdzie pasuje H UV? Tylko farba lakier Specjalne podłoża Lakierowanie z wysokim połyskiem konwencjonalny UV Offset H UV

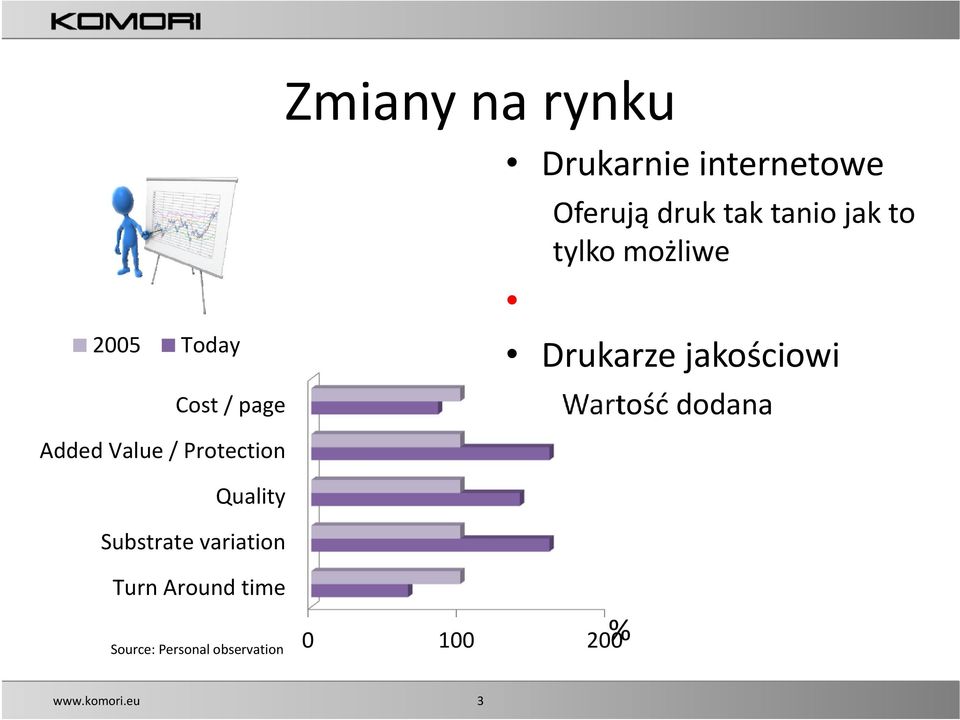

3 Zmiany na rynku 2005 Today Cost / page Drukarnie internetowe Oferują druk tak tanio jak to tylko możliwe Drukarze jakościowi Wartość dodana Added Value / Protection Quality Substrate variation Turn Around time Source: Personal observation % 3

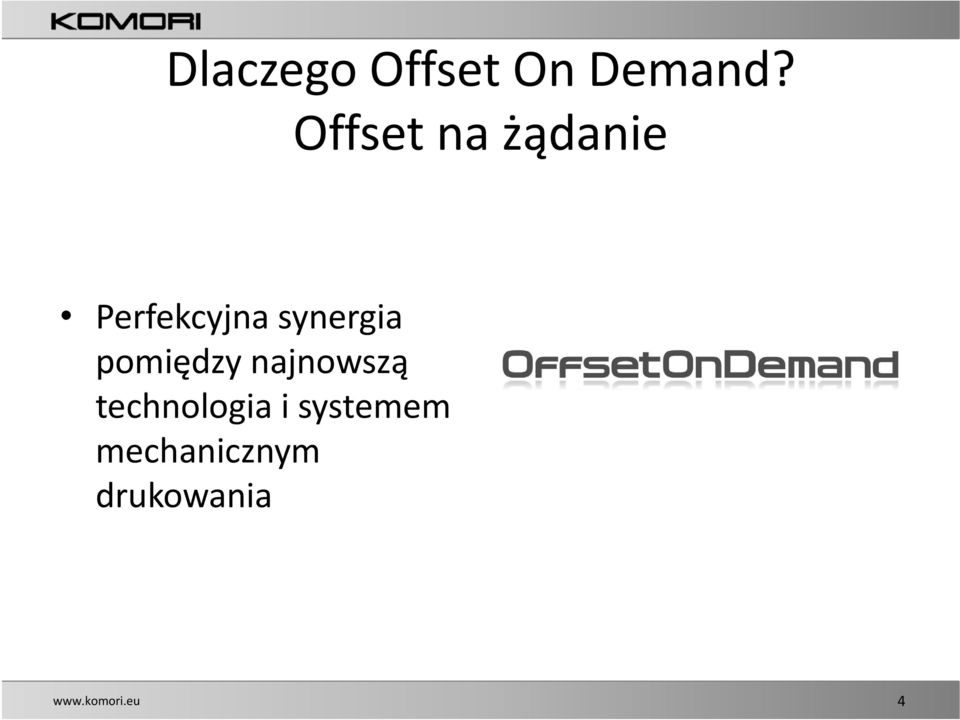

4 Dlaczego Offset On Demand? Offset na żądanie Perfekcyjna synergia pomiędzy najnowszą technologia i systemem mechanicznym drukowania 4

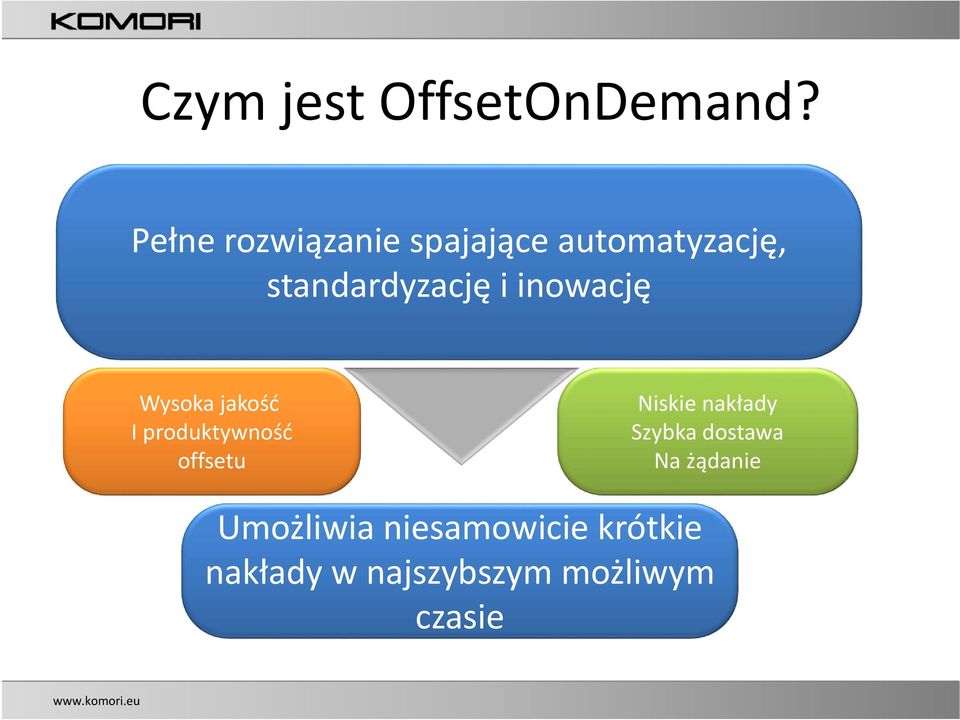

5 Czym jest OffsetOnDemand? Pełne rozwiązanie spajające automatyzację, standardyzację i inowację Wysoka jakość I produktywność offsetu Niskie nakłady Szybka dostawa Na żądanie Umożliwia niesamowicie krótkie nakłady w najszybszym możliwym czasie

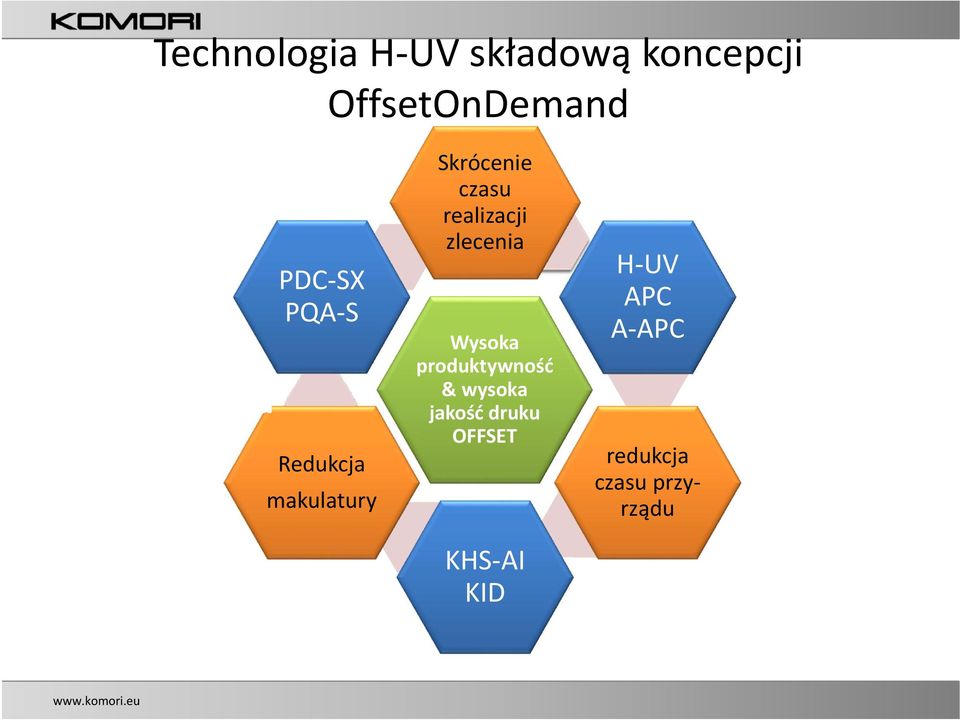

6 Technologia H UV składową koncepcji OffsetOnDemand PDC SX PQA S Redukcja makulatury Skrócenie czasu realizacji zlecenia Wysoka produktywność & wysoka jakość druku OFFSET KHS AI KID H UV APC A APC redukcja czasu przyrządu

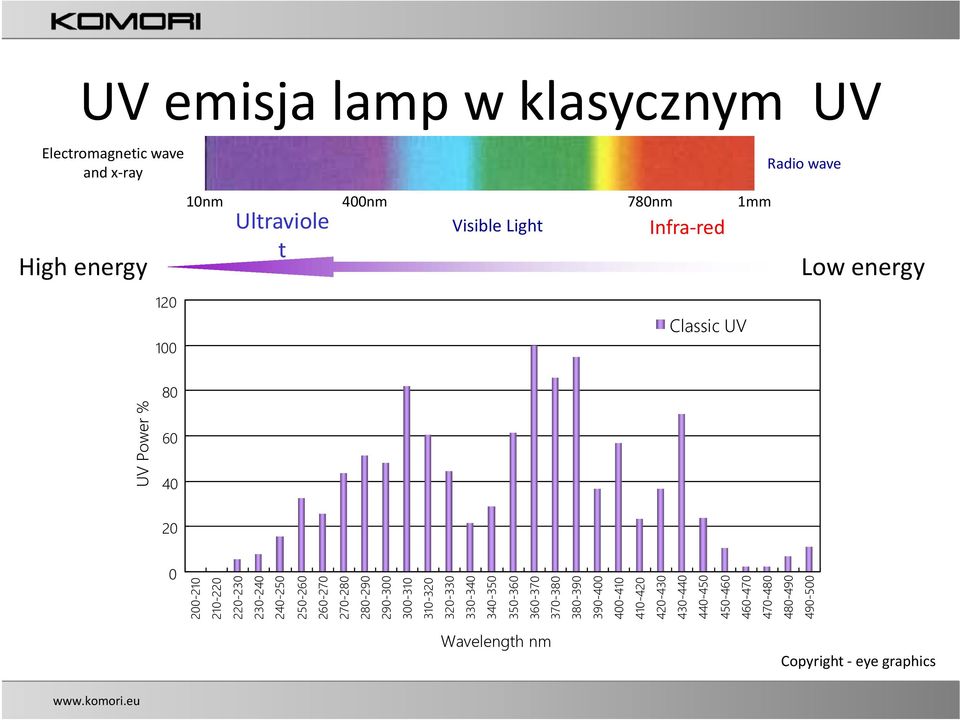

7 UV emisja lamp w klasycznym UV Electromagnetic wave and x ray Radio wave 10nm Ultraviole t 400nm 780nm Visible Light Infra red High energy Low energy 1mm Classic UV UV Power % Wavelength nm Copyright eye graphics

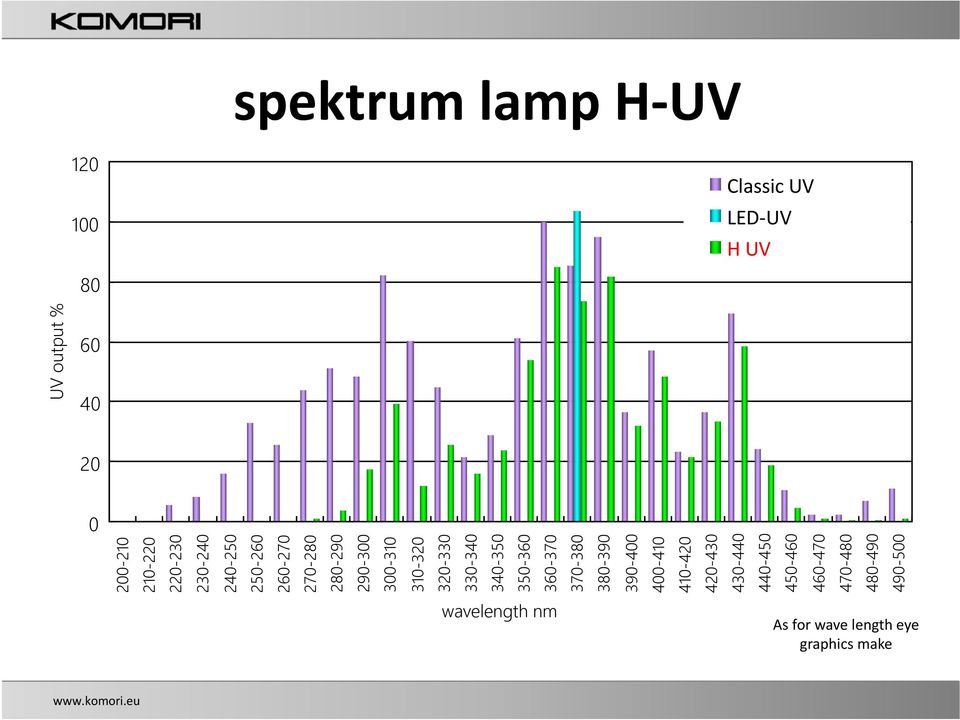

8 spektrum lamp H UV Classic UV LED UV HUV 254nm Ozone occurrence wave length Calorification territory As for wave length eye graphics make wavelength nm UV output %

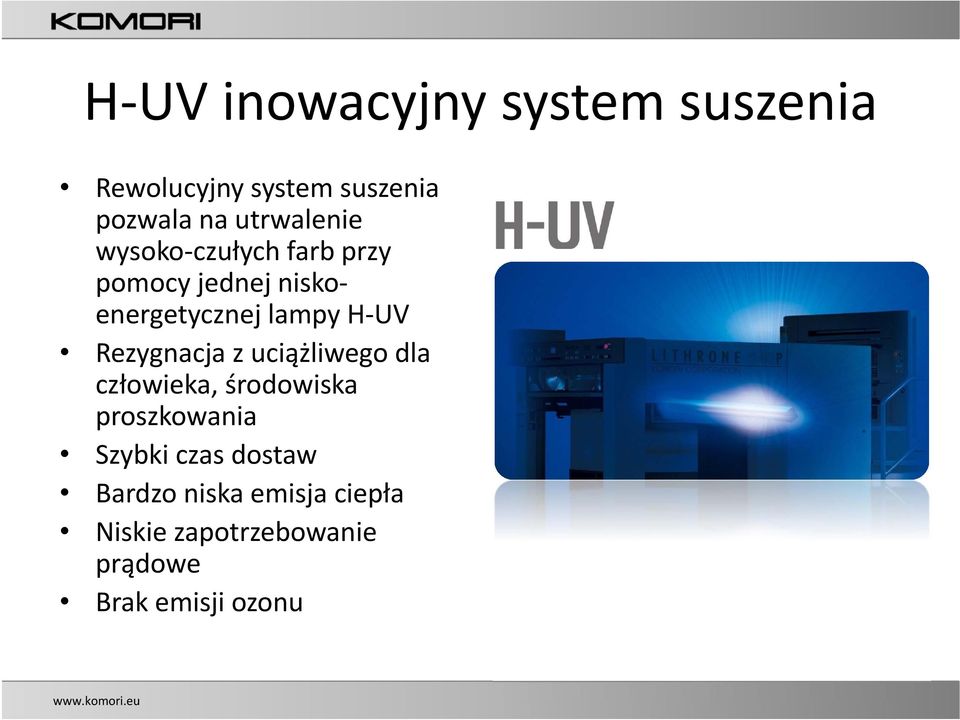

9 H UV inowacyjny system suszenia Rewolucyjny system suszenia pozwala na utrwalenie wysoko czułych farb przy pomocy jednej niskoenergetycznej lampy H UV Rezygnacja z uciążliwego dla człowieka, środowiska proszkowania Szybki czas dostaw Bardzo niska emisja ciepła Niskie zapotrzebowanie prądowe Brak emisji ozonu

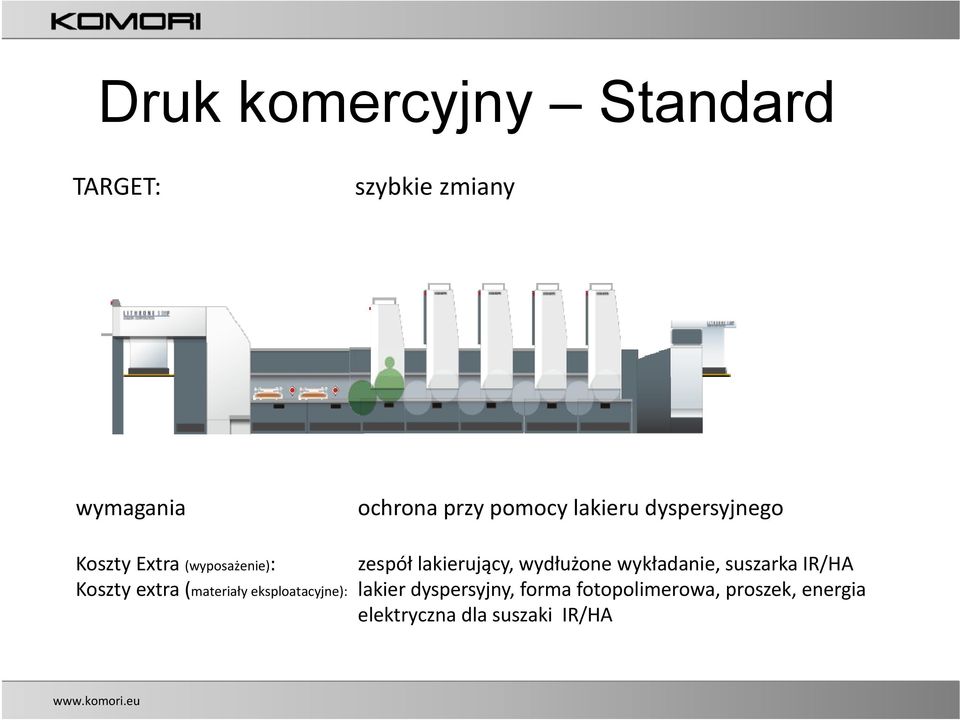

10 Druk komercyjny Standard TARGET: szybkie zmiany wymagania Koszty Extra (wyposażenie): Koszty extra (materiały eksploatacyjne): ochrona przy pomocy lakieru dyspersyjnego zespół lakierujący, wydłużone wykładanie, suszarka IR/HA lakier dyspersyjny, forma fotopolimerowa, proszek, energia elektryczna dla suszaki IR/HA

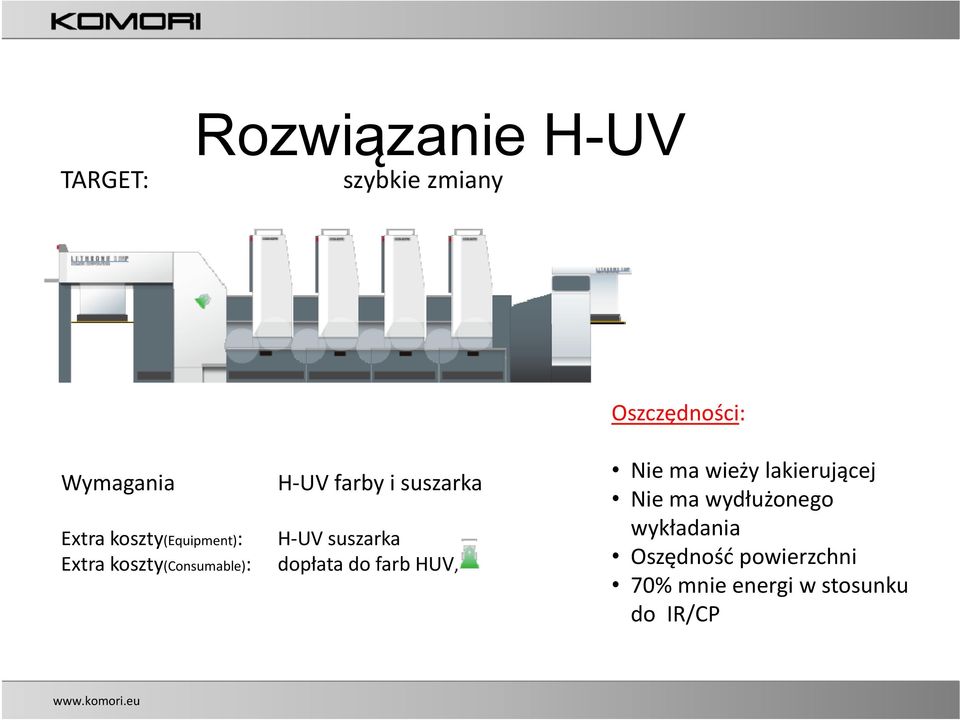

11 TARGET: Rozwiązanie H-UV szybkie zmiany Wymagania Extra koszty(equipment): Extra koszty(consumable): H UV farby i suszarka H UV suszarka dopłata do farb HUV, Oszczędności: Nie ma wieży lakierującej Nie ma wydłużonego wykładania Oszędność powierzchni 70% mnie energi w stosunku do IR/CP

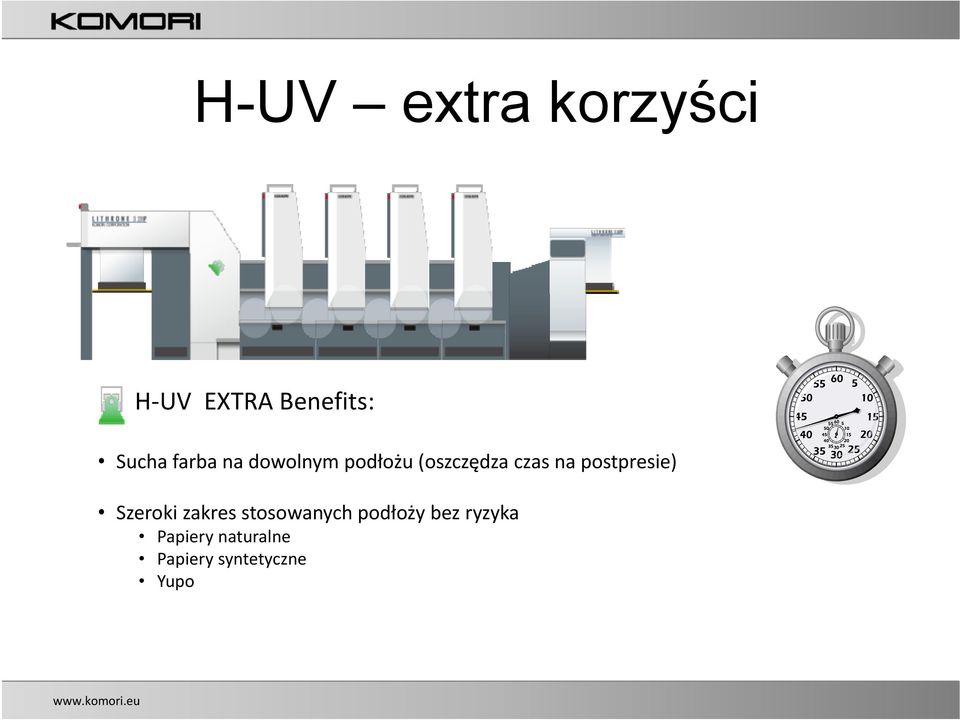

12 H-UV extra korzyści H UV EXTRA Benefits: Sucha farba na dowolnym podłożu (oszczędza czas na postpresie) Szeroki zakres stosowanych podłoży bez ryzyka Papiery naturalne Papiery syntetyczne Yupo

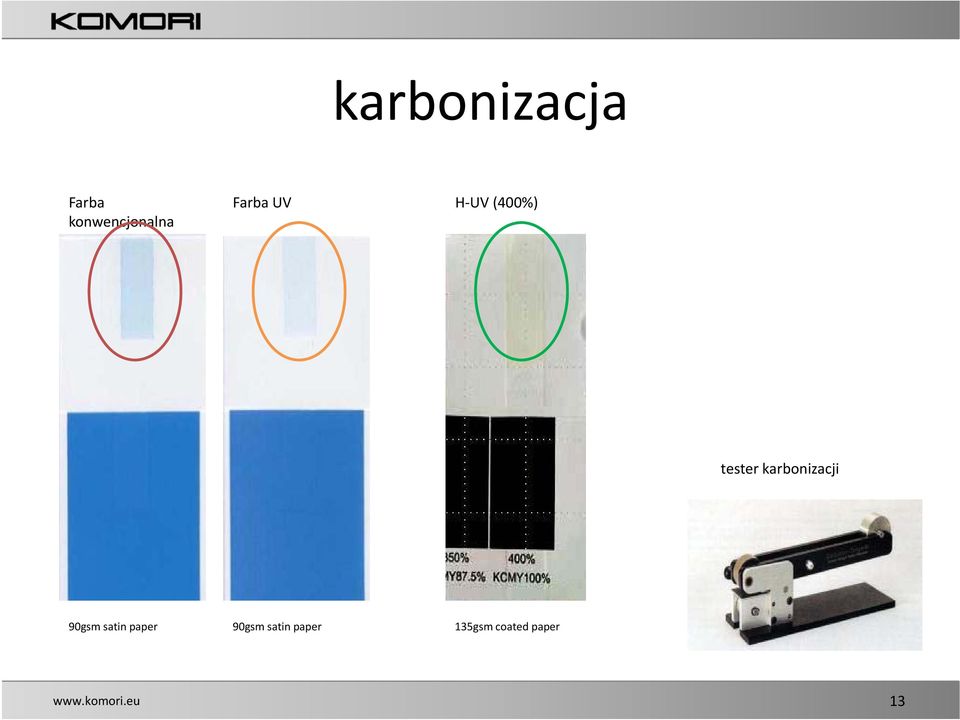

13 karbonizacja Farba konwencjonalna Farba UV H UV (400%) tester karbonizacji 90gsm satin paper 90gsm satin paper 135gsm coated paper 13

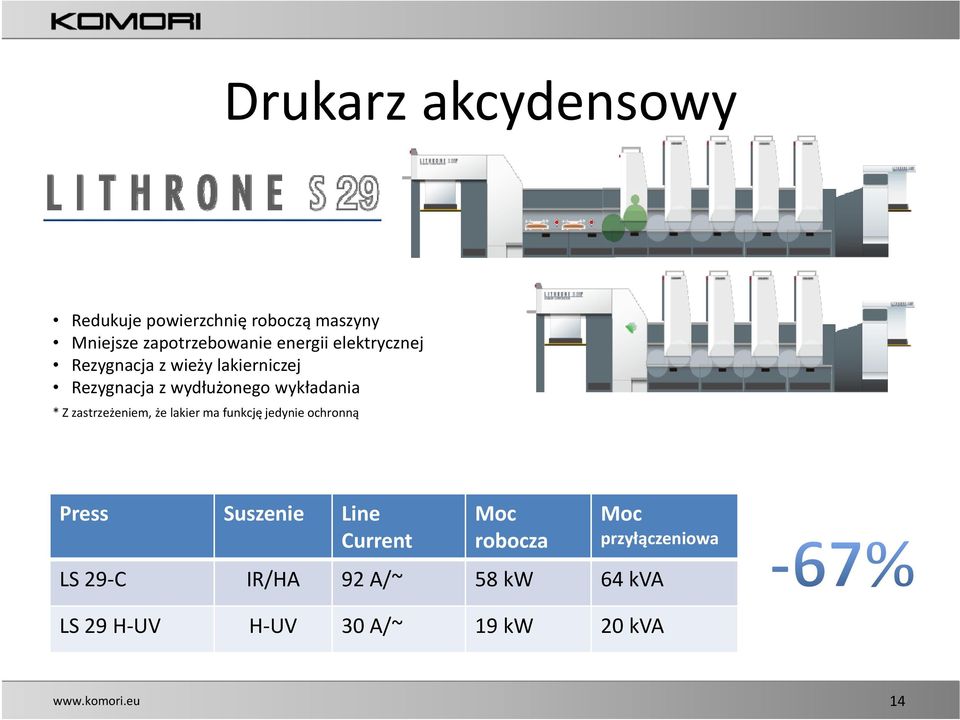

14 Drukarz akcydensowy Redukuje powierzchnię roboczą maszyny Mniejsze zapotrzebowanie energii elektrycznej Rezygnacja z wieży lakierniczej Rezygnacja z wydłużonego wykładania * Z zastrzeżeniem, że lakier ma funkcję jedynie ochronną Press Suszenie Line Current Moc robocza Moc przyłączeniowa LS 29 C IR/HA 92 A/~ 58 kw 64 kva LS 29 H UV H UV 30 A/~ 19 kw 20 kva 14

15 LS29 (widok od strony obsługi)

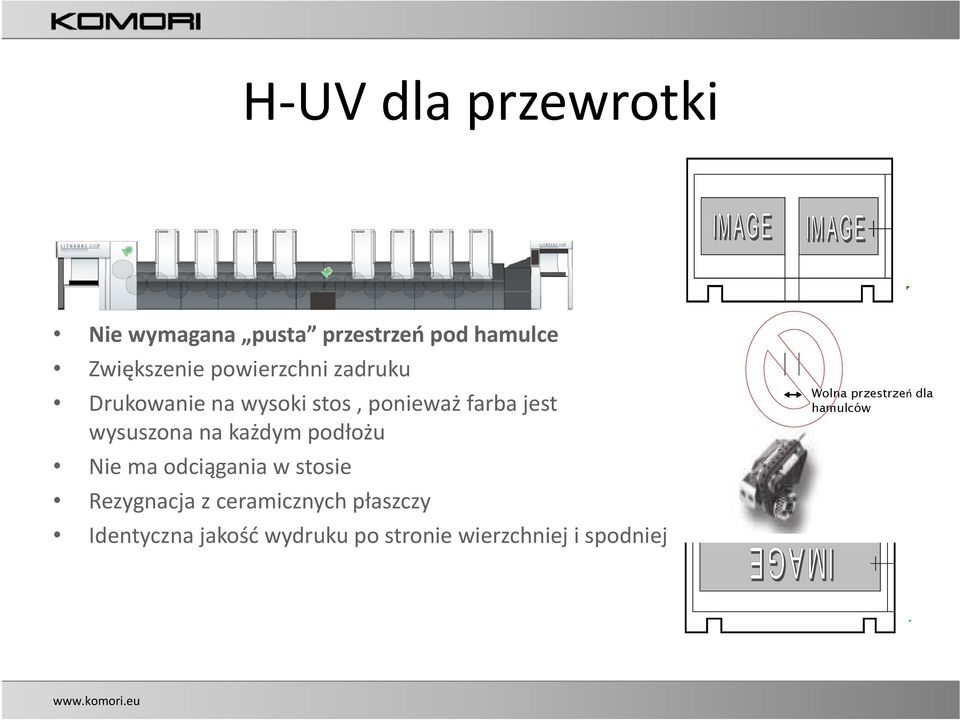

16 H UV dla przewrotki Nie wymagana pusta przestrzeń pod hamulce Zwiększenie powierzchni zadruku Drukowanie na wysoki stos, ponieważ farba jest wysuszona na każdym podłożu Nie ma odciągania w stosie Rezygnacja z ceramicznych płaszczy Identyczna jakość wydruku po stronie wierzchniej i spodniej Wolna przestrzeń dla hamulców

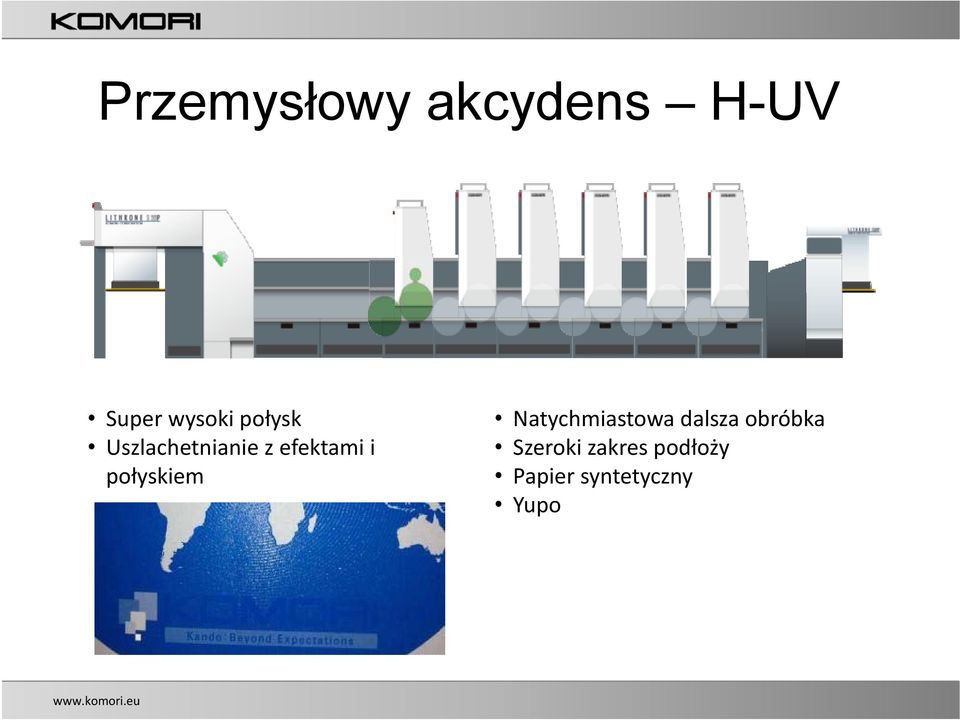

17 Przemysłowy akcydens H-UV Super wysoki połysk Uszlachetnianie z efektami i połyskiem Natychmiastowa dalsza obróbka Szeroki zakres podłoży Papier syntetyczny Yupo

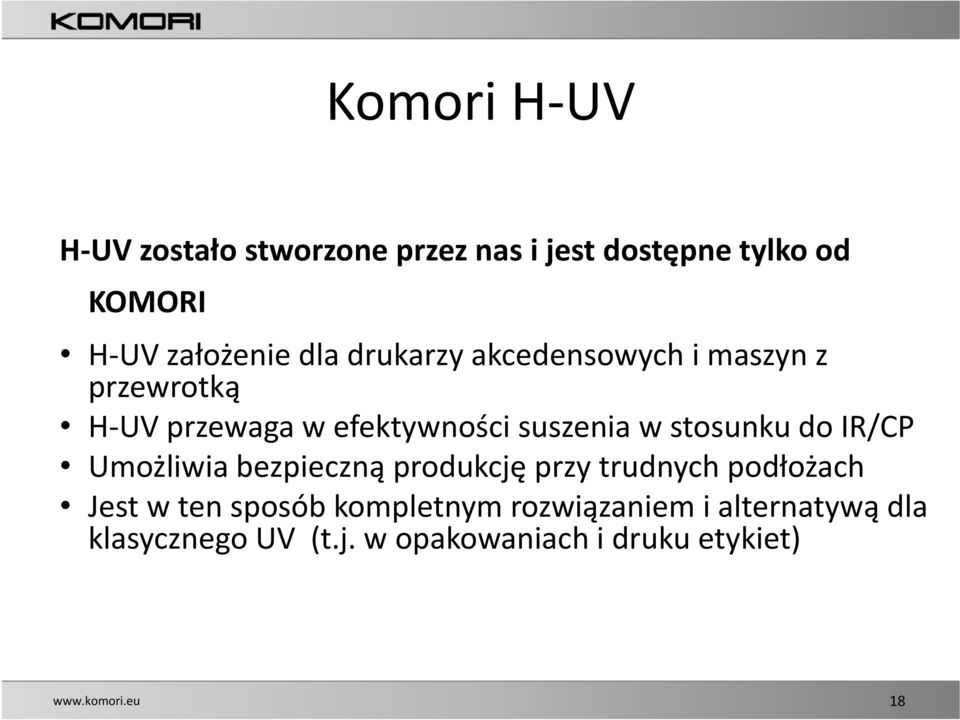

18 Komori H UV H UV zostało stworzone przez nas i jest dostępne tylko od KOMORI H UV założenie dla drukarzy akcedensowych i maszyn z przewrotką H UV przewaga w efektywności suszenia w stosunku do IR/CP Umożliwia bezpieczną produkcję przy trudnych podłożach Jest w ten sposób kompletnym rozwiązaniem i alternatywą dla klasycznego UV (t.j. w opakowaniach i druku etykiet) 18

19 H UV : naturalne kolory na niepowlekanych papierach Bądź ekologiczny bez niepokoju Druk bez alkoholu Oszczędzanie papieru na rozruchu Oszczędzanie materiałów i czasu w dalszej obróbce

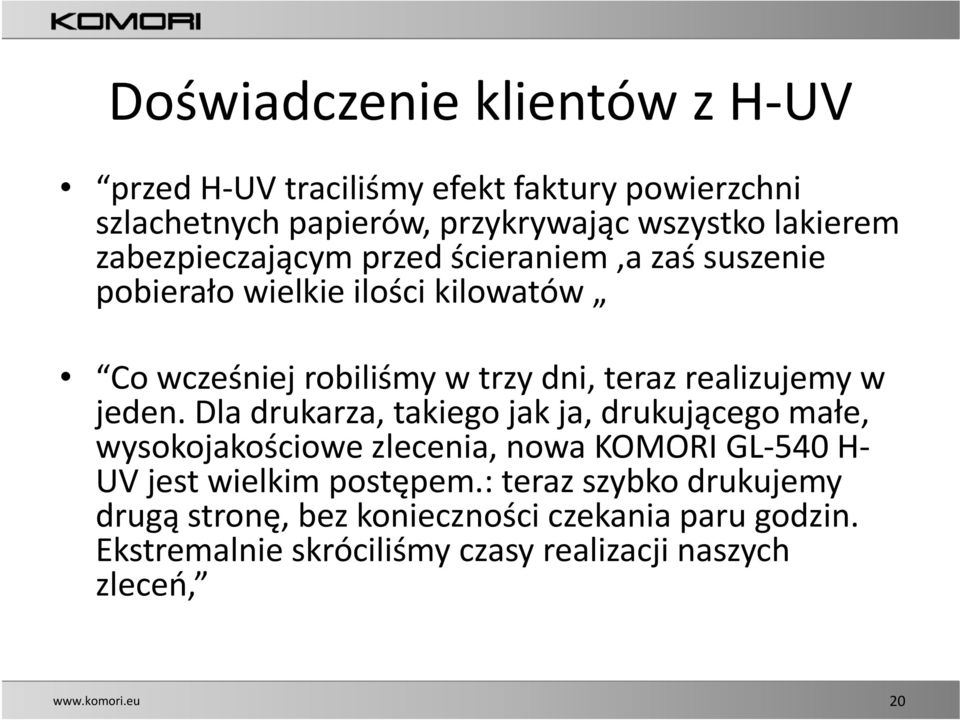

20 Doświadczenie klientów z H UV przed H UV traciliśmy efekt faktury powierzchni szlachetnych papierów, przykrywając wszystko lakierem zabezpieczającym przed ścieraniem,a zaś suszenie pobierało wielkie ilości kilowatów Co wcześniej robiliśmy w trzy dni, teraz realizujemy w jeden. Dla drukarza, takiego jak ja, drukującego małe, wysokojakościowe zlecenia, nowa KOMORI GL 540 H UV jest wielkim postępem.: teraz szybko drukujemy drugą stronę, bez konieczności czekania paru godzin. Ekstremalnie skróciliśmy czasy realizacji naszych zleceń, 20

21 H UV doskonała dla aplikacji wysokopołyskowych Technologia Punkty połysku Lakier olejowy approx. 60 Lakier dyspersyjny approx. 70 Primer + UV approx. 80 Farby UV lakier UV(inline) approx. 90 H UV farba i lakier (inline) up to 95

22 Modele H UV H UV (standard) Odpowiedni dla nowych maszyn Komori przygotowanych dla H UV Standard wyposażenie dla maszyn drukujących na wprost (1 lampa) i maszyn z przewrotką (2 lampy) Spersonalizowane H UV 22

23 H UV (standard) Standardowe konfiguracje GL40 Maszyna tylko z zespołami drukującymi Maszyna z wieżą lakierniczą Maszyna z przewrotką 23

24 H UV (standard) Modele H UV Spersonalizowane H UV Odpowiednie dla nowych maszyn KOMORI H UV Ilość i pozycjonowanie lamp dostosowana do potrzeb klienta Zakres dostawy na miarę (ilość i pozycje lamp) 24

25 H UV Customized Przykładowe konfiguracje : spersonalizowane H UV H UV: EOP + 1 position H UV: EOP + 5 positions 25

26 26

27 Diabeł tkwi w szegółach 27

28 Wzrost kosztów produkcji Energy Paper Ink Source: The Federal Statistical Office (Germany) June 2011 Quelle: BVDM 2011

29 H-UV pozwala uzyskiwać świetną jakość (standardowy UV ma tendencję do ponad normatywnego przyrostu punktu) H-UV najwyższy możliwy połysk Niższe zapotrzebowanie energetyczne Mniejsza powierzchnia maszyny

30 koszt % farby to nie wszystko Costs of UV ink and varnish play a minor role. In Packaging and HQ commercial the substrate costs are Key factors Note: UV reduces waste and eliminates set off problems = reduces costs! UV allows safe production on costly material

31 Porównanie rocznej ilości emisji dwutlenku węgla UV Conventional Printing H UV Learn More

32 Efekt niskiego zapotrzebowania energii Praca 4c + lakier Dzienny czas pracy 16 h Ilość dni produkcyjnych w roku: 250 days Wykorzystanie maszyny(druk bez przyrządów) 65% Godziny pracy na rok: 2600 h/ year Oszczędność energii H UV vs IR/HA ( LS29) 39kW Koszt energii in kwh : 0,12 Emisja CO2 per kwh : 563g (Source: Umweltbundesamt, FG I 2.5., Stand: März 2011) Wyliczona oszczędność energii kwh/rok kwh Oszczędność kosztów energii: , 57,1t CO2 (*40.256,- Papier (95,- /100Kg) und ,- Strom)

33 Doświadczenia z Europy Kto decydował się na tą technologie? Większość drukarzy nie mających przed H UV żadnych doświadczeń z UV Jak odebrali nową drogę Komori H UV? Fantastyczne dla biznesu, podniesienie opłacalności produkcji Powielana docyzja na kolejne maszyny : (wielu klientów decyduje się na kolejne maszyny w technologii H UV 33

34 Ocena klienta: Podniesienie produktywności o więcej jak 20% Produkcję z pięciu dni robię w 4 Odbitki są suche i nadają się natychmiast do druku drugiej strony Można drukować niepowlekane, matowe papiery bez ryzyka odbijania w stosie, problemów ze schnięciem Papiery odzyskały swój charakter dzięki nie powlekaniu ich lakierami zabezpieczającymi w przeszłości Osiągam i daję klientowi dodatkową wartość produktu i osiągam wyższą cenę

35 Dziękuję za uwagę Tadeusz Figurski
