Wireless. Instrukcja obsługi. Wireless Dolby Surround Sound Gaming Headset. Dla: PS4 I PS3 Xbox 360 I Mobilne

Transkrypt

1 Wireless Dla: PS4 I PS3 Xbox 360 I obilne Wireless Dolby Surround Sound Gaming Headset P Instrukcja obsługi

2 P Gratulujemy zakupu zestawu słuchawkowego Ear Force PX4 od Turtle Beach! PX4 współpracuje z Xbox360, PS3, PS4 i innymi urządzeniami mobilnymi, z których korzystasz na co dzień Witamy w świecie Turtle Beach! W razie problemów wsparcie techniczne znajdziesz na stronie:

3 P Spis treści Zawartość opakowania Zestaw słuchawkowy PX4 - lewa strona Zestaw słuchawkowy PX4 - prawa strona PX4 Transmiter PX4 PS3 podłączenie i konfiguracja ustawień systemowych s 4 s 5 s 6 s 7 s 8 s 9 s 10 Xbox 360 E podłączenie i konfiguracja ustawień systemowych s 15 PS4 instalacja i konfiguracja ustawień systemowych s 17 Podłączenie kina domowego s 21 Podłączenie przenośnego odtwarzacza s 22 Przetwarzanie Dolby Digital s 23 Surround Sound s 24 Ustawienia Bluetooth s 25 Ładowanie zestawu słuchawkowego s 27 egulacja dźwięku s 28 Instrukcja parowania s 30 Specyfikacja s 31 Xbox 360 podłączenie i konfiguracja ustawień systemowych

4 Zawartość opakowania B D Wyjmowany wysięgnik mikrofonu Bezprzewodowy transmiter PX4 Xbox 360 Kabel łączności F G E Zestaw słuchawkowy PX4 P ptyczny kabel cyfrowy Kabel do urządeń mobilnych/ PS4 Kabel ładujący USB H Naklejki Turtle Beach 4

5 PX4 Ear Force PX4 jest zaawansowanym zestawem słuchawkowym, stworzonym z myślą o graczach, zoptymalizowanym dla PS3, PS4 i Xbox360 PX4 obsługuje Dolby Surround Sound, zapewniając tym samym niezwykłe doznania dźwiękowe Przeczytaj poniższą instrukcję, aby dowiedzieć się więcej P Dolby Surround Sound Transmiter PX4 przetwarza dźwięk Dolby Digital pochodzący z Twojej konsoli i wysyła go do zestawu słuchawkowego za pośrednictwem fal radiowych W efekcie otrzymujesz dźwięk o niezwykłej jakości, który przenosi ię w środek akcji Dokładnie słyszysz, skąd pochodzi każdy odgłos w grze, a czas Twojej reakcji znacząco się skraca, dzięki czemu nie dasz się zaskoczyć Dual-Band Wi-Fi Ear Force PX4 zapewnia bezprzewodową transmisję dźwięku gry w jakości D dzięki dwupasmowemu nadajnikowi fal radiowych Ta zaawansowana dwupasmowa technologia Wi-Fi wykorzystuje sygnały o częstotliwości 5GHz lub 2,4GHz do wysyłania dźwięku o wysokiej zgodności, a także znajduje optymalną częstotliwość przesyłu, która minimalizuje wpływ zakłóceń pochodzących z innych urządzeń bezprzewodowych oraz sieci Wi-Fi Dual-Band Wi-Fi umożliwia zatem jednoczesną pracę routerów Wi-Fi, zapewniając tym samym maksymalną wydajność Podwójne parowanie Bluetooth PX4 wykorzystuje technologię Bluetooth, umożliwającą jednoczesne sparowanie dwóch urzadzeń Bluettooth Przykładowo, możliwe jest podłączenie zestawu słuchawkowego do konsoli PS3 i Twojego telefonu komórkowego w tej samej chwili Pozwala to na rozmowę przez telefon, bez konieczności odrywania się od świata gry Bateria z możliwością wielokrotnego ładowania PX4 zawiera baterię litowo-polimerową z możliwością wielokrotnego ładowania, która zapewnia do 15 godzin nieprzerwanej gry do momentu ponownego podłączenia jej do prądu Bateria może być ładowana podczas gry poprzez zawarty w zestawie kabel ładujący, dzięki czemu nie musisz przerywać gry Zaprojektowane dla dźwięku wysokiej jakości Zestaw słuchawkowy PX4 zaprojektowany został by dostarczać dźwięk wysokiej jakości, co czyni go idealnym rozwiązaniem zarówno dla graczy, jak i dla miłośników filmów oraz muzyki Głośniki o średnicy 50mm oprawione są w specjalne poduszki wokółuszne, zwiększające komfort słuchania oraz jakość dźwięku 5

6 Zestaw słuchawkowy PX4 - lewa strona Przycisk Blast imiter: naciśnij ten przycisk aby aktywować inne ustawienia Blast imiter Wybór zostanie potwierdzony sygnałem dźwiękowym (patrz s 28) P Przycisk dźwięku: naciśnij przycisk, aby aktywować inne ustawienia EQ Wybór zostanie potwierdzony sygnałem dźwiękowym (patrz s 28) egulacja mikrofonu: Dostosuj poziom głośności swojego głosu słyszanego w słuchawkach (patrz s29) Uwaga: Zwiększanie poziomu może powodować wychwytywanie przez mikrofon dźwięków otoczenia, co ze względu na czujniki ciszy, może skuktkować niepoprawnym działaniem systemu automatycznego wyłączania nieużywanych słuchawek Jeśli słuchawki nie wyłączają się same, zmniejsz ustawienia regulacji mikrofonu Wejście typu Jack: używane do obsługi funkcji chat na konsoli Xbox360/PS4(patrz s 12 i s17) 3 By włączyć/wyłączyć zestaw słuchawkowy naciśnij i przytrzymaj przycisk Power aż do momentu, gdy usłyszysz podwójny sygnał dźwiękowy egulacja głośności: przekręć by dostosować poziom głośności gry 7 Wyjmowany mikrofon na wysięgniku: 5 6

7 Zestaw słuchawkowy PX4 - prawa strona Wielofunkcyjny przycisk Bluetooth (WPB): 1 Głośność Bluetooth : naciśnij przycisk hat[+] lub hat[-] by dostosować poziom głośności urządzeń Bluetooth Każda zmiana potwierdzona zostanie sygnałem dźwiękowym Dioda statusu połączenia Bluetooth: Sparowane: Niebieski sygnał raz na sekundę Niesparowane: Niebieski sygnał dwa razy na sekundę Tryb parowania: naprzemiennie sygnał niebieski i czerwony P Uwaga: Funkcja Bluetooth jest domyślnie włączona Jeśli słuchawki nie zostaną sparowane z żadnym urządzeniem, funkcja ta zostanie automatycznie wyłączona po 5 minutach w celu zaoszczędzenia energii baterii 4 Przycisk wyciszenia mikrofonu: naciśnij by wł/wył mikrofon Jeśłi mikrofon włączany, usłyszysz wysoki dźwięk Gdy jest wyłączany - niski 5 Port ładownia: zestaw słuchawkowy może być ładowany poprzez podłączenie tego portu ini USB do dowolnego portu USB w Twojej konsoli, za pośrednictwem dołączonego do zestawu kabla ładującego (patrz s 20) Uwaga: Kabel ładujący może służyć jedynie do ładowanaia słuchawek Nie może być wykorzystywany jako standarowy kabel USB do transferu danych 6 Dioda ładowania: ciągłe czerwone światło oznacza ładowanie Słuchawki w pełni naładowane - dioda gaśnie

8 Transmiter PX4 1 Dioda cyfrowego sygnału wejściowego: dioda świeci, gdy 2 wykryty jest cyfrowy sygnał wejścia (wejście analogowe jest w tym czasie wyłączone) Dioda Surround Sound: dioda świeci, gdy urządzenie pracuje w trybie Dolby Surround Zgaszona dioda oznacza odtwarzanie w trybie stereo 3 Dioda Dolby Digital dioda świeci za każdym razem, gdy odczytywany jest sygnał cyfrowy Dolby Digital 4 Dioda mocy/połączenia: dioda świeci światłem ciągłym, gdy PaIr 7 ptymalny zasięg: do 9m P transmiter jest włączony i połączony z zestawem słuchawkowym Światło pulsujące lub brak sygnału oznaczają brak możliwości połączenia się transmitera z zestawem Sytuacja ta ma miejsce w przypadku, gdy: słuchawki znajdują się poza zasięgiem transmitera, gdy są wyłączone lub w przypadku braku sparowania słuchawek z transmiterem (patrz s 30) yfrowe wejście i wyjście: służy do podłączenia zestawu PX4 do Xbox360/PS4/PS3 tak, abyś w słuchawkach słyszał dźwięki z gry yfrowe wejście umożliwa także dalsze przekazanie sygnału do zestawu kina domowego Wejście analogowe typu Jack: zapenia wejście 3,5 mm dla odtwarzaczy cyfrowych i innych źródeł dźwięku (kabel 3,5mm sprzedawany jest oddzielnie)uwaga: wejście analogowe jest dezaktywowane, gdy aktywne jest wejście cyfrowe Wejście cyfrowe i analogowe nie mogą być używane jednocześnie! SurrouND angles 8 SurrouND on/ off 9 7 Przycisk parowania: Naciśnij i przytrzymaj przycisk aby aktywować tryb parowania (patrz s 30) Przycisk Surround Sound ngles: naciśnij by wybrać różne 8 kąty nastawu HTF (patrz s 24) 9 Przycisk wł/wył Surround Sound: naciśnięcie tego przycisku powoduje przełączanie ustawień między trybem Surround Sound a stereo Gdy tryb Surround jest włączony, dioda świeci się Zasięg transmitera Transmiter wysyła dźwięk gry z Twojej konsoli Xbox360 poprzez cyfrowy sygnał radiowy, stąd też słuchawki i transmiter nie muszą się "widzieć" Gdy znajdziesz się poza zasięgiem, słyszeć będziesz trzaski w słuchawkach, ze względu na utratę sygnału przez zestaw słuchawkowy W celu poprawienia jakości działania umieść transmiter w otwartej przestrzeni pozbawionej urządzeń, które mogą przechwytywać sygnał pochodzący z transmitera Unikaj umieszczania transmitera na metalowych powierzchniach oraz na odbiorniku kina domowego 8

9 PS3 Podłączenie i konfiguracja ustawień systemowych P PS3 układ Hardware B DIGIT UT (PTI) Uwaga: Usuń osłony z obu stron cyfrowego kabla optycznego przed podłączeniem do transmitera 9

10 PS3 Podłączenie i konfiguracja ustawień systemowych PS3 - konfiguracja Bluetooth 1 W menu PS3 wybierz Settings > ccessory Settings > anage Bluetooth Devices 2 Wyłącz Bluetooth w słuchawkach PX4 Naciśnij i przytrzymaj WPB przez 5 sekund, dopóki dioda Bluetooth nie zgaśnie 3 Na konsoli PS3 wybierz opcję wyszukiwania urządzeń Bluetooth (scan for Bluetooth devices) P 5 Na konsoli PS3 wybierz opcję "Turtle Beach Bluetooth hat", a następnie wprowadź "0000" jako klucz Dioda Bluetooth zacznie mrugać w kolorze niebieskim z częstotliwością raz na sekundę, potwierdzając połączenie PX4 i konsoli PS3 4 Z włączonymi słuchawkami PX4, z wyłączoną funkcją Bluetooth naciśnij i przytrzymaj WPB do momentu, w którym zacznie świecić na niebiesko i czerwono; potem przestań naciskać 10

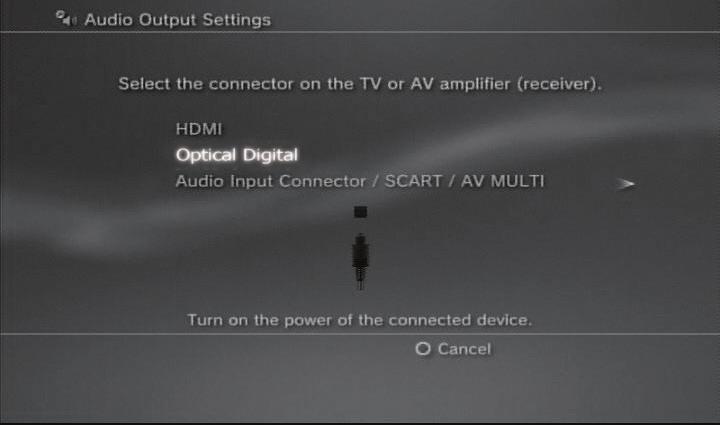

11 PS3 Podłączenie i konfiguracja ustawień systemowych Konfiguracja czatu PS3 Uwaga: Upewnij się, że wykonałeś poprawnie wszystie czynności zamieszczone na poprzedniej stronie, zanim przejdziesz od tej sekcji 1 W menu PS3 wybierz Settings > ccessory Settings > udio Device Settings i w polach "Input Device" i "utput Device" ustaw "Turtle Beach Bluetooth hat" Turtle Beach Bluetooth hat P Turtle Beach Bluetooth hat 1 W menu PS3 wybierz Settings > udio utput Settings > ptical Digital > Dolby Digital 51 h Konfiguracja wyjścia audio PS3 Uwaga: Upewnij się, że DTS 51 NIE jest zaznaczony 2 W menu PS3 wybierz Settings > udio ulti-utput i ustaw "n" 11

12 Xbox 360 Podłączenie i konfiguracja ustawień systemowych P Podłączenie Xbox wszystkie modele Uwaga: Upewnij się, że kabel łączności jest właściwie podłączony z obu stron 12

13 Xbox 360 Podłączenie i konfiguracja ustawień systemowych B P Podłączenie Xbox Slim Uwaga: Usuń osłony z obu stron cyfrowego kabla optycznego przed podłączeniem do transmitera 13

14 Xbox 360 Podłączenie i konfiguracja ustawień systemowych P Podłączenie Xbox starsze modele B *To połączenie powinno byś stosowane jedynie w wersjach konsoli Xbox pozbawionych cyfrowego portu optycznego Do realizacji tego połączeniea potrzebny jest kabel Xbox 360 HD udio dapter Dostępny jest pod adresem: Uwaga: Usuń osłony z obu stron cyfrowego kabla optycznego przed podłączeniem do transmitera 14

15 Xbox 360 E Podłączenie to HDI IN port FNT P *Ear Force HD udio onverter E HDI able B Wall utlet to DIGIT IN jack to HDI UT port to PTI UT jack BK Wall Plug Xbox 360 E konsola *Ear Force HD udio onverter do nabycia na stronie: Turtlebeachcom/HD Uwaga: Xbox 360E nie posiada cyfrowego portu optycznego Niezbędne jest użycie konwertera dźwięku HD Ear Force 15

16 Xbox 360 E Podłączenie HDI IN port FNT E HDI able B DIGIT IN jack HDI UT port PTI UT jack P *Ear Force HD udio onverter Xbox 360 E konsola *Ear Force HD udio onverter do nabycia na stronie: Turtlebeachcom/HD Uwaga: Xbox 360E nie posiada cyfrowego portu optycznego Niezbędne jest użycie konwertera dźwięku HD Ear Force 15

17 PS4 Podłączenie i konfiguracja ustawień systemowych FNT BK P B E G 17

18 PS4 Podłączenie i konfiguracja ustawień systemowych 1 Idź do Settings > Sound and Screen > udio utput Settings > Primary utput Port P 1 2 Wybierz "Digital ut" (PTI) 18

19 PS4 Podłączenie i konfiguracja ustawień systemowych P 4 Idź do Settings > Sound and Screen > udio utput Settings > utput to Headphones 5 Wybierz "hat udio" 6 Idź do Settings > Sound and Screen > udio utput Settings > udio Format (Priority) 19

20 PS4 Podłączenie i konfiguracja ustawień systemowych P 7 Wybierz "Bitstream"(Dolby) Jeśli ustawiona głośność jest zbyt wysoka lub zbyt niska: 1 Idź do Settings > Devices > udio Devices > Headsets and Headphones > Volume ontrol(headphones) i zmień poziom na właściwy dla iebie

21 Podłączenie kina domowego Połączenie transmitera zaprezentowane poniżej umożliwia i słuchanie dźwięków pochodzących z Twojej konsoli lub telewizora z użyciem zestawu PX4 ożesz także słuchać dźwięków z konsoli na swoim zestawie kina domowego, bez konieczności odłączania kabla optycznego z transmitera Podłączenie cyfrowego wyjścia transmitera PX4 do Twojego zestawu kina domowego spowoduje przesłanie dźwięku z konsoli, przez transmter na wejście konsoli kina domowego Dzięki temu rozwiązaniu będziesz mógł słuchać dźwięków gry zarówno na zestawie słuchawkowym PX4, jak i przy użyciu głośników systemu Surround Sound jednocześnie By słuchać dźwięków pochodzących jedynie ze słuchawek należy wyciszyć głośniki pcjonalny kabel 3,5mm* (sprzedawany oddzielnie) P B white red Dodatkowy optyczny kabel cyfrowy (sprzedawany oddzielnie) E KNS Kino Domowe Digital In DIGIT UT USB Uwaga: Usuń osłony z obu stron optycznego kabla cyfrowego przed podłączeniem do transmitera * Zawsze gdy wykryte zostanie cyfrowe wejście, wejście analogowe zostaje wyłączone Jeśli Twój telewizor podłączony jest do wejścia analogowego, wówczas nie usłyszysz pochodzących z niego dźwięków, jeśli dźwięk z konsoli przesyłany jest cyfrowo 21

22 Podłączanie przenośnego odtwarzacza PX4 zawiera wejście analogowe umożliwiające podłączenie przenośnego odtwarzacza i innych źródeł analogowych Poziom głośności wejścia analogowego może zostać dostosowany bezpośrednio z odtwarzacza (lub innego urządzenia analogowego) Wejście analogowe* P B Przenośny odtwarzacz muzyki Kabel 3,5mm (sprzedawany oddzielnie) * Zawsze gdy wykryte zostanie cyfrowe wejście, wejście analogowe zostaje wyłączone Jeśli Twój telewizor podłączony jest do wejścia analogowego, wówczas nie usłyszysz pochodzących z niego dźwięków, jeśli dźwięk z konsoli przesyłany jest cyfrowo 22

23 Przetwarzanie Dolby Digital PX4 wykorzystuje technologię przetwarzania Dolby Digital 51 Surround - format stosowany do odczytywania wielokanałowej ścieżki dźwiękowej Dzięki temu, podczas użytkowania zestawu słuchawkowego PX4 słyszysz dźwięki "dookoła iebie", dokładnie tak jak w systemie klasycznego nagłośnienia 51 sub left P right surround left surround right front right Działanie Dolby Digital: center Dolby Digital Surround Sound B Dźwięk Stereo front left Kiedy wejście cyfrowe jest aktywne, dioda wejścia cyfrowego zapala się, zaś wejścia analogowe są dezaktywowane Jeśli dioda Surround świeci, przetwarzanie Surround Sound jest aktywne W przeciwnym razie przetwarzanie jest wyłączone, zaś sygnał będzie słyszany jako stereo W przypadku gdy sygnał Dolby Digital zostanie wykryte przez wejście cyfrowe, dioda z przodu zapali się, a w słuchawkach słyszany będzie dźwięk w jakości 51 Funkcja Surround Sound musi być włączona, aby możliwe było przetwarzanie Dolby Digital Dioda wejścia cyfr SurDolby round Digital Sound (dioda) (dioda) 23

24 Surround Sound Surround Sound PX4 pozwala na ustawienie kątów rozstawienia wirtualnych głośników z przodu i tyłu aby otrzymać najlepszy dźwięk surround sound Naciśnij przycisk Surround ngles, aby wybrać jedno z 6 dostępnych ustawień: Naciśnij aby wybrać jedno z 6 ustawień SUUND N/ FF SUUND NGES PI Ustawienia kątów Surround Sound: P B 135o F 30o Kąt z przodu; 30 stopni 45o Kąt z przodu; 45 stopni 135o 60 F 60 F 60 o F F 45o 3 Kąt z tyłu; 135 stopni 150o 150o 120o 60 o F 4 Kąt z przodu; 60 stopni Kąt z tyłu; 120 stopni B F 45o Kąt z przodu; 45 stopni 2 Kąt z tyłu; 120 stopni 135o 120o F 1 Kąt z tyłu; 105 stopni 30o F F 45o 120o 105o 105 o 120o 135o o 5 Kąt z przodu; 60 stopni Kąt z tyłu; 135 stopni o 60 F o 60 F o igający ED wskaże wybrane ustawienie 6 Kąt z przodu; 60 stopni Kąt z tyłu; 150 stopni 24

25 Ustawienia Bluetooth PX4 posiada technologię podwójnego parowania Bluetooth, dzięki czemu możliwe jest podłączenie dwóch urządzeń Bluetooth jednocześnie Umożliwia to komunikajcę poprzez PSN hat i odbieranie połączeń przychodzących na Twój telefon komórkowy Gdy nie używasz połączenia Bluetooth, możesz je wyłączyć, dzięki czemu zaoszczędzisz energię baterii PX4 zapamięta ostatnie 2 sparowane urządzenia i automatycznie połączy je, gdy zostaną włączone P Parowanie Bluetooth na Xbox IVE i PSN hat Zajrzyj do rozdziału "Konfiguracja Bluetooth" na stronie 10 Parowanie telefonu komórkowego Upewnij się, że funkcja Bluetooth w zestawie PX4 jest wyłączona, zanim zaczniesz Na słuchawkach PX4 naciśnij i przytrzymaj WPB przez 5 sekund, do momentu przemiennego migania diody Bluetooth (kolor niebieski i czerwony) Następnie zwolnij przycisk 2 Upewnij się, że funkcja Bluetooth jest włączona na Twoim telefonie, a następnie wyszukaj dostępne urządzenia (instrukcja tel) 3 Gdy Twoje urządzenie skończy wyszukiwanie, z listy wybierz pozycję "TUTE BEH Bluetooth hat" i postępuj zgodnie z wyświetlanymi wskazówkami Wpisz klucz dostępu "0000" i zatwierdź przyciskiem "K" Dioda Bluetooth na zestawie słuchawkowym zacznie pulsować na niebiesko z częstotliwością raz na sekundę, co sygnalizuje właściwe sparowanie urządzeń *Uwaga: Tylko jedno urządzenie Bluetooth może być aktywne na zestawie słuchawkowym jednocześnie Przykładowo, jeśli akurat 4 1 korzystasz z usługi PSN hat, a jednocześnie chciałbyś wykonać połączenie telefoniczne, na czas połączenia usługa PSN zostanie dezaktywowana 25

26 Funkcje Bluetooth Wykonywanie połączeń z użyciem iphone Gdy Twój zestaw słuchawkowy jest właściwie sparowany z telefonem komórkowym, wówczas możesz używać go do wykonywania i odbierania połączeń ożna wykorzystać w tym celu funkcję głosowego wybierania (o ile Twój telefon taką posiada) Jeśli chcesz Wtedy ktywować rozpoz głosowe Naciśnij i przytrzymaj WPB przez 3s lub do momentu, w którym usłyszysz dźwięk Potem przestań naciskać Zadzwoń w normalny sposób Gdy numer zacznie być wybierany, dźwięk automatycznie zostanie przekazany na Twoje słuchawki Zadzwonić Dwukrotnie naciśnij WPB Wyłączyć mikrofon Naciśnij przycisk wyciszenia mikrofonu (by włączyć - ponownie naciśnij) Dostosować głośność Naciśnij przycisk głośności Bluetooth (góra lub dół) Zakończyć połączenie Naciśnij jednokrotnie WPB P Wybrać ponownie ostatni numer * Niektóre telefony mogą nie mieć funckji ponownego wybierania oraz rozpoznawania głosowego W przypadku gdy telefon nie posiada funckji ponownego wybierania, naciśnij dwukrotnie przycisk WPB, by włączyć zamast funckji głosowego Gdy Twój telefon nie posiada żadnej z tych funkcji, podwójne naciśnięcie WPB lub przytrzymanie go przez 3s nie przyniesie efektu Połączenia przychodzące Kiedy Bluetooth w Twoim PX4 jest włączony, a ktoś dzwoni na Twój telefon, sygnał dzwonka słyszany będzie w słuchawkach Jeśli chcesz Wtedy debrać połączenie Naciśnij WPB jednokrotnie drzucić połączenie Naciśnij i przytrzymaj WPB do momentu, w którym usłyszysz krótki sygnał Połączenie zostanie przekierowane do Twojej poczty głosowej Zakończyć połączenie Naciśnij WPB jednokrotnie 26

27 Ładowanie zestawu USB F Konsola USB Port Port ładowania (słuchawki) P Zestaw PX4 wyposażony jest w akumulator litowo-polimerowy, który zapewnia 10 godzin nieprzerwanej gry Kiedy poziom naładowania baterii jest niski, wówczas co 10 sekund słyszany będzie sygnał dźwiękowy, aż do wyłączenia zestawu słuchawkowego ożesz ponownie naładować swój zestaw w trakcie gry dzięki dołączonemu do zestawu kablowi ładującemu Po prostu włóż końcówkę mini USB do portu ładowania w słuchawkach, zaś drugą końcówkę kabla do wolnego portu USB w Twojej konsoli Podczas gdy słuchawki są wyłączone, zaś proces ładowania trwa - dioda świeci nieprzerwanie na czerwono Po zakończeniu procesu dioda gaśnie samoczynnie 27

28 egulacja dźwięku Ustawienia Equalizera [EQ] PX4 daje i możliwość regulacji ustawień equalizera, by zwiększyć Twoje doznania dźwiękowe Naciśnij przycisk dźwięku, aby przejśc przez zaprogramowane ustawienia (EQ) Przycisk dźwięku 2 Bass boost, dla ekstremalnie niskich częstotliwości dźwięku 3 Treble boost, dla ekstremalnie wysokich częstotliwości dźwięku P 1 Flat equalization, dla znalezienia najbardziej odpowiedniego dźwięku Ustawienia Equalizera (EQ): Ustawienia Blast imiter 4 Bass and Treble Boost Przycisk imitera Blast imiter chroni Twój słuch przed bardzo głośnymi dźwiękami pochodzącymi od wybuchów i wystrzałów, poprzez ograniczenie poziomu głośności dźwięków pochodzących z gry Efekt działania Blast imitera usłyszysz dopiero, gdy podczas gry pojawi się głośny dźwięk Przykładowo, jeśli akurat w grze następuje cicha sekwencja - zwiększasz głośność, by lepiej słyszeć dyskretne dźwięki np odgłosy kroków Gdy niespodziewanie w grze pojawi się wybuch, może wywołać nieprzyjemne uczucie, ze względu na ustawiony wysoki poziom głośności Blast imiter ograniczy głośność tego typu dźwięków, abyś w pełni mógł cieszyć się odgłosami otoczenia w grze Naciśnij przycisk Blast imitera, by kolejno przejść przez jego nastawy: Ustawienia Blast imiter: 1 Wyłączenie imitera 2 Delikatna ingerencja imitera 3 Średnia ingerencja imitera 4 aksymalna ingerencja imitera 28

29 egulacja dźwięku hat Boost hat Boost jest dynamicznym rozszerzeniem wbudowanym w PX4, które automatycznie zwiększa poziom głośności rozmów podczas głośnych momentów w grze Dzięki temu będziesz mógł zawsze słyszeć swoją drużynę lub innych, bez względu na poziom głośności gry Na ogół, gdy zwiększysz poziom głośności gry słyszany w słuchawkach, trudno będzie i usłyszeć, co mówią inni gracze na czacie hat Boost powoduje jednak zwiększanie głośności czatu wraz ze zwiększaniem głośności dźwięku gry Gdy dźwięk gry znów będzie cichszy, wówczas hat Boost automatycznie przywróci ustawienia głośności czatu do oryginalnych, zapisanych w ustawieniach dźwięku By właściwie ustawić funkcję hat Boost: P 2 Dostosuj poziom głośności czatu tak, aby był dla iebie optymalny 1 Wycisz (używając przycisków na słuchawkach) dźwięk gry Bez hat Boost, głośność czatu stłumiona przez dźwięk gry 3 Włącz ponownie dźwięk gry Głośność czatu automatycznie będzie wzrastać, gdy gra stawać się będzie coraz głośniejsza Z hat Boost, głośność czatu wzrasta wraz z dźwiękiem gry Uwaga: W przypadku gdy poziom głośności czatu jest ustawiony na zbyt wysoką wartość, hat Boost może zwiększyć na tyle, że dźwięk stanie się zniekształcony Jeśli taka sytuacja ma miejsce, zmniejsz głośność czatu w słuchawkach egulacja mikrofonu Zestaw PX4 posiada unikalny mikrofon, który umożliwia i odstosowanie głośności Twojego głosu słyszanego w słuchawkach, dzięki czemu nie będziesz musiał krzyczeć ikrofon może zostać dostosowany przy użyciu pokrętła regulacji mikrofonu, znajdującego się na lewym nauszniku egulacja mikrofonu Uwaga: Zwiększanie głośności może spowodować wychwytywanie przez mikrofon dźwięków otoczenia, co, ze względu na czujniki ciszy, może spowodować niepoprawne działanie systemu automatycznego wyłączania nieużywanych słuchawek (zmień ustawienia) 29

30 Instrukcja parowania Zestaw słuchawkowy i transmiter Żeby możliwe było odsłuchiwanie dźwięków za pomocą słuchawek, muszą być one "sparowane" (połączone) z transmiterem Wyjęte z opakowania słuchawki i transmiter są już sparowane fabrycznie Instrukcja poniżej dotyczy wyjątkowych przypadków, gdy połączenie to zostało utracone 1 Zestaw słuchawkowy powinien być wyłączony (przytrzymaj przycisk Power przez 3 sekundy) 2 zacznie migać w szybkim tempie Zwolnij przycisk 3 Naciśnij i przytrzymaj przez 6 sekund przycisk Power na zestawie słuchawkowym do momentu, w którym usłyszysz drugi P raz podwójny sygnał dźwiękowy Zwolnij przycisk Dioda na słuchawkach zacznie migać w tempie 2 razy na sekundę Uwaga: Usłyszysz najpierw podwójny sygnał dźwiękowy, a następnie dźwięk narastający (włączenie funkcji Bluetooth) i dopiero w dalszej kolejności ponownie podwójny sygnał dźwiękowy (parowanie) 4 W ciągu 30 sekund dioda na transmiterze powinna zacząć świecić światłem ciągłym, zaś dioda na zestawie słuchawkowym ewy nausznik migać w wolniejszym tempie (raz na sekundę) znaczać to będzie właściwe sparowanie elementów Przycisk Power Przycisk parowania Power/ink ED * Jeśli parowanie nie powiodło się, spróbuj ponownie Właściwe sparowanie może nastąpić nawet po 5 próbach 30

31 Specyfikacja Zestaw słuchawkowy Głośniki o średnicy 50mm z magnesami neodymowymi Pasmo przenoszenia dźwięków gry: 20Hz - 20kHz, < 120dB 1kHz Pasmo przenoszenia mikrofonu: 50Hz - 15kHz Przekazywanie dźwięku gry w technologii Dual Band WiFi Digital GHz/50-58GHz F Funkcja Bluetooth z możliwością podwójnego parowania Wzmacniacz słuchawkowy: S ereo 27mW/ch, THD <1% kumulator i-po (1000 mh) Funckja automatycznego wyłączenia po 5 minutach od utraty sygnału lub po 5 minutach ciszy, by oszczędzać energię Battery booster zwiększający czas działania baterii nawet do 15 godzin P Transmiter Bezprzewodowa transmisja w technologii Dual Band Digital GHz/50-58GHz F w odległości nawet 9 metrów Pasmo przenoszenia: 20Hz - 20kHz yfrowe wejście optyczne audio kompatybilne z 48kHz cyfrowym źródłem dźwięku yfrowe wyjście optyczne Wejście stereo typu jack 3,5mm aksymalny poziom wejścia analogowego: 2Vpp (700mV rms) Zasilanie USB (5V 350m max) 31
