System wideokonferencji HD

Transkrypt

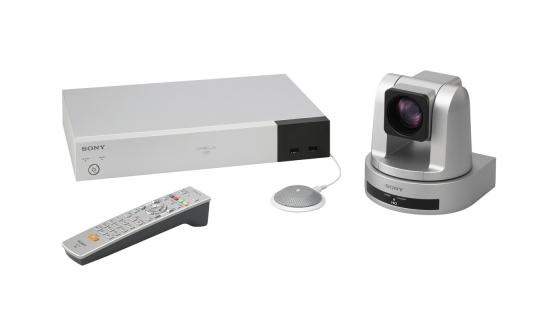

1 PCS-XG77H System wideokonferencji HD Omówienie Ten prosty w użyciu system wideokonferencyjny HD o zaawansowanych możliwościach zapewnia dźwięk i obraz najwyższej jakości. Oferuje także uniwersalne narzędzia współpracy i zapewnia swobodę konfigurowania. Dzięki płynnemu, szczegółowemu obrazowi HD (720p), transmitowanemu w tempie do 60 kl./s, system PCS-XG77H może z powodzeniem służyć do obsługi wirtualnych spotkań i edukacji na odległość. Obrazy z podłączonej kamery PTZ (do nabycia oddzielnie) są krystalicznie czyste, a towarzyszący im dźwięk ma naturalne i wyraźne brzmienie. Funkcja przesyłania dwóch strumieni pozwala jednocześnie z obrazem wideo udostępniać zdalnym lokalizacjom dane prezentacji wyświetlanych na komputerze. Obraz transmitowany jest z prędkością 30 kl./s. Obraz z kamery można oglądać jednocześnie z prezentacjami otwieranymi na komputerze, korzystając z bogatego wyboru układów ekranu i obsługi dwóch monitorów. Po zainstalowaniu sprzedawanego oddzielnie rozszerzenia oprogramowania opcjonalna zintegrowana jednostka MCU umożliwia nawiązywanie konferencji z maksymalnie 6 lokalizacjami za pośrednictwem łączy IP i ISDN. Kaskadowe połączenie dwóch systemów PCS-XG77H umożliwia obsługę do 10 lokalizacji jednocześnie, bez użycia dodatkowych urządzeń. Konferencje HD można nagrywać na nośnik USB. Pozwala to z łatwością udostępniać i analizować nagrania. Konfiguracja jest zaskakująco prosta, a włączanie systemu trwa bardzo krótko, co pozwala jeszcze szybciej przystąpić do interesów. Trudności nie nastręcza również obsługa: rozpoczęcie konferencji trwa zaledwie chwilę i wymaga tylko wybrania kontaktu za pomocą pilota, który jest częścią zestawu. System dostępny jest również w wersji bez kamery PTZ, jako sam moduł kodeka oznaczony symbolem PCS-XG77S. PCS-XG77H 1

2 Funkcje Wyraźny obraz HD zwiększa siłę wyrazu Płynny i pełny detali obraz HD (720p) sprawi, że komunikacja będzie skuteczniejsza, a konferencje bardziej owocne. Obraz zachowa doskonałą jakość nawet przy niskich przepływnościach, gdy dostępne pasmo sieciowe będzie ograniczone. Jakość obrazu można w każdej chwili zwiększyć do Full HD 1080p, dodając opcjonalne rozszerzenie PCSA-RXG77. Dwa strumienie płynnego obrazu o prędkości 30 kl./s Skorzystaj z możliwości jednoczesnego przesyłania dwóch strumieni wideo: teraz wraz z obrazem z kamery możesz udostępniać dane prezentacji. Obraz jest przesyłany z prędkością 30 kl./s (SXGA) w formacie zgodnym ze standardami H.239. Druga strona konferencji może oglądać jednocześnie obydwa obrazy, wyświetlając je na dwóch osobnych monitorach. Błyskawiczne przywołanie do 100 położeń kamery System PCS-XG77H umożliwia natychmiastowe przywołanie do 100 zaprogramowanych położeń podłączonej kamery PTZ (do nabycia osobno), umożliwiając szybkie przejście od ustawienia do ustawienia. Zobacz wszystko w trybie z dwoma monitorami Możliwość podłączenia dwóch monitorów (HDMI i DVI-I) pozwala jednocześnie wyświetlać pełnoekranowe widoki obrazu z kamer i udostępnianych na komputerze prezentacji. Różne opcje wyświetlania Obraz z kamery i widok udostępnianych prezentacji można wyświetlać z użyciem różnych układów ekranu: w trybie pełnoekranowym, obrazu w obrazie, dwóch obrazów lub na podzielonym ekranie. Wysoka jakość dźwięku W skład zestawu wchodzi mikrofon PCS-A1, dzięki któremu dźwięk podczas konferencji brzmi wyraźniej i jest bardziej realistyczny. Moduł kodeka umożliwia podłączenie do 6 mikrofonów. Wbudowany stereofoniczny mechanizm eliminacji echa sprawia, że mowa brzmi bardziej naturalnie, a śledzenie wypowiedzi staje się prostsze. Łatwa organizacja konferencji obejmujących wiele lokalizacji Wbudowany moduł MCU umożliwia jednoczesne połączenie do sześciu lokalizacji uczestniczących w wideokonferencji. Zastosowanie opcjonalnego oprogramowania PCSA-MCG106 umożliwia wielopunktową łączność między maksymalnie 6 lokalizacjami połączonymi przez łącze IP. Kaskadowe połączenie dwóch systemów PCS-XG77H zapewnia obsługę do 10 lokalizacji jednocześnie, bez użycia dodatkowych urządzeń. Tryb stałej obecności z aktywacją głosową Dzięki trybom stałej obecności dla 3, 4 lub 6 ekranów wyraźnie zobaczysz wszystkich uczestników. Funkcja przełączania z aktywacją głosową pozwala automatycznie wyświetlić obraz osoby, która zabiera głos, umieszczając go wśród innych uczestników na największym z ekranów podrzędnych lub wyświetlając w trybie pełnoekranowym. Łatwość użytkowania dzięki adnotacjom wideo Zastosowanie opcjonalnego interfejsu z piórem lub tabletem pozwala na ręczne wpisywanie uwag i podkreślanie istotnych elementów w udostępnianych prezentacjach. Zawsze stabilne konferencje Dzięki rozbudowanym funkcjom inteligentnego zapewniania jakości usług (QoS ) transmisja obrazu HD, PCS-XG77H 2

3 dźwięku i danych podczas konferencji jest zawsze stabilna i szybka, a parametry przesyłania są dynamicznie dostosowywane do aktualnych warunków sieci. Nagrywanie przez USB Wideo w jakości HD (720p), głos i prezentacje z komputerów mogą być nagrywane bezpośrednio w pamięciach USB, co ułatwia ich przechowywanie i udostępnianie. Obsługa drugiej kamery Podłączenie do systemu drugiej kamery PTZ (może to być model serii BRC/EVI firmy Sony) pozwala łatwiej objąć zasięgiem kamer wszystkich uczestników spotkania, na przykład w sytuacji, gdy siedzą wokół stołu. Doskonałe zabezpieczenia Pełna prywatność Twoich kontaktów biznesowych. Zastosowanie 128-bitowego szyfrowania sprawia, że przy połączeniach ze zgodnymi systemami transmisje głosu, wideo i danych są zupełnie bezpieczne. Szybkie włączanie i łatwa obsługa Intuicyjny i miły dla oka interfejs ekranowy zapewnia łatwość obsługi urządzenia. Od chwili włączenia zasilania system potrzebuje mniej niż minuty, by osiągnąć gotowość do pracy, i pozwala rozpocząć konferencję szybciej niż wiele rozwiązań innych firm. Wybieranie jednym przyciskiem Nowy pilot RFZ umożliwia szybkie i wygodne wybieranie połączeń jednym przyciskiem i nie wymaga kierowania w stronę systemu konferencyjnego. Wybranie jednego z maks zapisanych kontaktów wymaga jedynie odszukania odpowiedniej miniatury: cztery najczęściej używane kontakty mogą być wyświetlane na ekranie głównym. PCS-XG77H 3

4 Specyfikacja techniczna Kamera (model SRG-120DH) Przetwornik obrazu Przetwornik obrazu (efektywna liczba pikseli) 1080/59,94p,50p,29,97p,25p System sygnału Minimalne natężenie oświetlenia (50 IRE) Stosunek sygnału do szumu Wzmocnienie Od Czas otwarcia migawki Sterowanie ekspozycją Balans bieli Powiększenie optyczne 12x Digital Zoom 12x Układ regulacji ostrości Automatycznie/ręcznie Poziomy kąt widzenia CMOS Exmor 1/2,8 cala Ok. 2,1 megapiksela 1080/59,94i,50i 720/59,94p,50p,29,97p,25p 1,8 lx (50 IRE, F1,8, 30 kl./s) 50 db Automatyczne/ręczne (od 0 do +43 db) 1 do 1/ s (system 59,94 Hz) Od 1 do 1/ s (system 50Hz) Automatyczne, ręczne, priorytet AE (migawki, przysłony), kompensacja ekspozycji, Blight Automatyczny, wewnątrz, na zewnątrz, automatyczny przez jedno naciśnięcie, ATW, ręczny 71 stopni (najkrótsza ogniskowa) Ogniskowa 10 Minimalna odległość obiektu f=3,9 mm (najkrótsza ogniskowa) do 46,8 mm (najdłuższa ogniskowa) F1.8 do 2.0 mm (najkrótsza ogniskowa)~ 1500 mm (najdłuższa ogniskowa) Kąt obrotu/wychylenia Panoramowanie: Przechylenie ±100 : ±25 Szybkość obrotu/pochylenia (maks.) Zaprogramowana pozycja Obrót 300 /s Pochylenie 126 /s 100 (zapisywanych w module kodeka) Funkcje kamery (model SRG-120DH) Automatyczny filtr podczerwieni Nie Technologia Wide-D Tak Stabilizacja obrazu Nie Image Flip Nie Automatyczne wyłączanie zasilania Nie Wyłączanie zasilania w nocy Nie Najważniejsze cechy i funkcje Do Obsługa wielu lokalizacji Obsługa Udostępnianie danych Synchronizacja z ruchem warg Automatyczna/wył. 6 lokalizacji (H.323) z opcjonalnym oprogramowaniem PCSA-MCG106. Do obsługi 7 10 lokalizacji (H.323) wymagane są dwie jednostki PCS-XG77H. Kaskadowo połączone jednostki PCS-XG77H z opcjonalnym oprogramowaniem PCSA-MCG106. obrazu z komputera w rozdzielczości do SXGA (1080p z rozszerzeniem PCSA-RXG77) Funkcja dodawania adnotacji do obrazu wideo PCS-XG77H 4

5 Włączanie/wyłączanie Funkcja wyłączenia mikrofonu Funkcja nagrywania HD 720p Wideo Maksymalna liczba klatek na sekundę Standardy protokołów komunikacyjnych H.263 QCIF 30 kl./s, CIF 30 kl./s, 4CIF 30 kl./s H.264 QCIF 30 kl./s, CIF 30 kl./s, 4CIF 30 kl./s, wcif 30 kl./s, w432p 30 kl./s, w4cif 30 kl./s, 720p 60 kl./s, 1080p 60 kl./s z rozszerzeniem PCSA-RXG77 H.263, H.263+, H.263++, H.264, H.264 profil wysoki, MPEG-4 SP@L3 Rozdzielczość 4:3 QCIF (176 x 144), CIF (352 x 288), 4CIF (704 x 576) 16:9 wcif/w288p (512 x 288), w432p (768 x 432), w4cif (1024 x 576), 720p (1280 x 720), 1080p z rozszerzeniem PCSA-RXG77 Przepływność Układ ekranu Od 64 kb/s do 4096 kb/s 5120 kb/s z oprogramowaniem PCSA-MCG106 i rozszerzeniem PCSA-RXG77 Pełny ekran, obraz w obrazie, dwa obrazy, trzy obrazy, podzielony ekran Dźwięk Pasmo i kodowanie Inne funkcje MPEG-4 AAC Stereo: 22 khz przy 192 kb/s (tylko IP) MPEG-4 AAC Mono: 14 khz przy 48 kb/s, 64 kb/s, 96 kb/s MPEG-4 AAC Mono: 22 khz przy 64 kb/s, 96 kb/s (tylko IP) G.711: 3,4 khz przy 56 kb/s, 64 kb/s G.722: 7,0 khz przy 48 kb/s, 56 kb/s, 64 kb/s G.728: 3,4 khz przy 16 kb/s Eliminacja echa w dźwięku stereo (wł./wył.), automatyczna regulacja wzmocnienia, redukcja szumu Sieć Protokoły Jakość usług (QoS, Quality of Service) Funkcja Pozostałe funkcje sieciowe TCP/IP, UDP/IP, DHCP, DNS, HTTP, TELNET, SSH, SNMP, NTP, ARP, RTP/RTCP Adaptacyjna funkcja korekcji FEC (Forward Error Correction), funkcja ARQ (Auto Repeat request) działająca w czasie rzeczywistym, ARC (Adaptive Rate Control), IP Precedence, DiffServe Packet Reordering, ustawianie portu TCP/UDP, NAT, PPPoE, kształtowanie UDP, szyfrowanie, Auto Gatekeeper Discovery, UPnP, wybieranie URI, IPv6 Gniazda i łącza Wejście wideo Wejścia zewnętrznego sygnału wideo (DVI-I x 2) Wyjście wideo HDMI x 1, DVI-I x 1 Wejście sygnału sterującego RS-232C x 1 Gniazdo Wejście audio minijack zewnętrznego mikrofonu analogowego (zasilanie przez wtyk) x 6 (L/R) HDMI (wideo, audio) x 1 Wejście audio (MIC/AUX) x 2 (cinch, stereo) Wyjście audio HDMI (wideo, audio) x 1, wyjście liniowe (cinch, stereo) x 1, wyjście do nagrywania (cinch, stereo) x 1 Port sieci 10BASE-T/100BASE-TX/1000BASE-T x 1, interfejs ISDN x 1 Gniazda USB Interfejs serwisowy RS-232C x 1 2 (tablet graficzny, pamięć USB) Standardowe Standardy protokołów komunikacyjnych ITU-T (bez standardów audio/wideo) IETF Szyfrowanie ITU-T H.320, H.323, IETF SIP H.231, H.241 H.242, H.243, H.245, H.350, H , H RFC2190, RFC3016, RFC3047, RFC3261, RFC3264, RFC3550, RFC3984, RFC4573, RFC4587, RFC4629, RFC4856, RFC4628, RFC5168 H.233, H.234, H.235 wer.3 PCS-XG77H 5

6 Sterowanie zdalne kamerą H.224, H.281 Format klatki Podwójne strumieniowanie H.221, BONDING, H H.239 (wideo i dane prezentacji) Dane ogólne Zasilanie Pobór mocy 58,5 Pobór mocy (w trybie czuwania) 19,5 VDC (zasilacz sieciowy: 100 VAC do 240 VAC, 50/60 Hz) W 23,4 W Temperatura w środowisku pracy Od 5 C do 35 C Od 41 F do 95 F Temperatura przechowywania Od 20 C do +60 C Wilgotność w środowisku pracy Od 20% do 80% (bez kondensacji) Wilgotność podczas przechowywania Wymiary Waga Dostarczane wyposażenie Od 20% do 80% (bez kondensacji) Kodek: Około 370 x 60 x 244 mm (bez wystających elementów) Kamera (model SRG-120DH): Około 153 x 156 x 153mm (bez wystających elementów) Kodek: Około 2,3 kg Kamera (model SRG-120DH): Około 1,45 kg Mikrofon PCS-A1 (1 szt.), zasilacz sieciowy (1 szt.), przewód HDMI (3 m) (1 szt.), pilot radiowy (1 szt.), CD-ROM (instrukcja obsługi, informacje początkowe, instrukcja szybkiego łączenia) (1 szt.), instrukcja instalacji (1 szt.), książeczka gwarancyjna (1 szt.), przewód (3 m) do podłączenia kamery HD (1 szt.) PCS-XG77H 6

7 Akcesoria Akcesoria Wideokonferencje PCSA-RXG77 Licencja na oprogramowanie Full HD do systemu wideokonferencyjnego PCS- XG77 PCSA-SAG1/8 Oprogramowanie Sony umoż liwiające dostęp mobilny do systemów wideokonferencyjnych PCS- XG100/77 i PCS-XC1 PCS-A1 Mikrofon o charakterystyce dookólnej PCSA-B384S Moduł ISDN do systemów komunikacji wideo serii PCS PCSA-B768S Moduł ISDN do systemów komunikacji wideo serii PCS PCSA-MCG106 Licencja na oprogramowanie mostka MCU obsługującego 6 obiektów do systemu wideokonferencyjnego PCS- XG100/ Sony Corporation. Wszystkie prawa zastrzeżone. Zabrania się reprodukcji całości lub fragmentów niniejszej publikacji bez pisemnego zezwolenia. Cechy i dane techniczne mogą ulec zmianie. Waga i wymiary są podane w przybliżeniu. Wszystkie znaki towarowe stanowią własność odpowiednich właścicieli. PCS-XG77H 7
