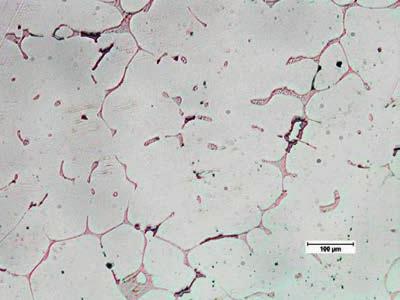

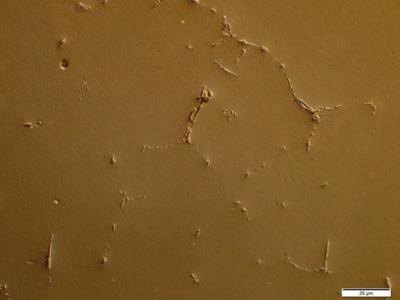

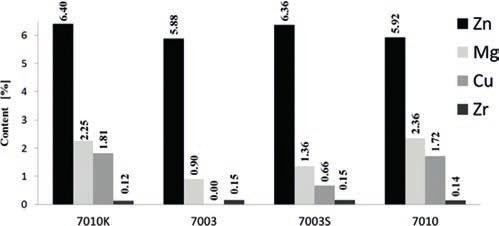

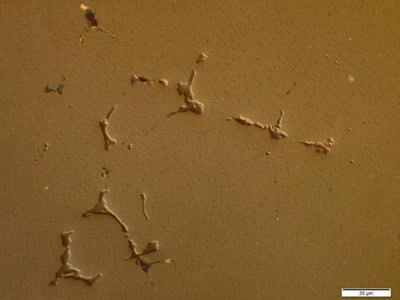

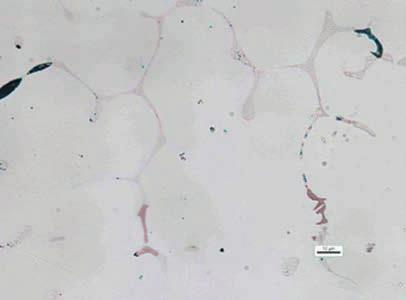

Microstructure of selected 7xxx series aluminum alloys obtained by semi-continuous casting
|
|
|
- Bartosz Wójtowicz
- 7 lat temu
- Przeglądów:
Transkrypt

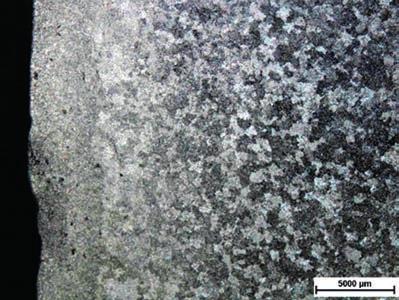

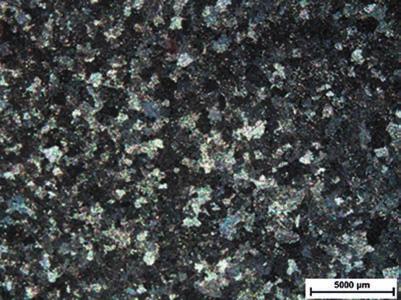

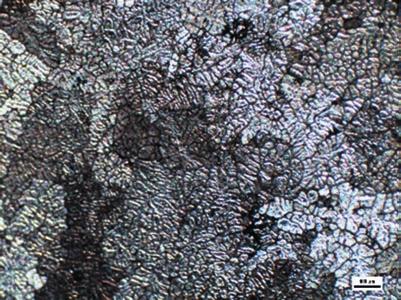

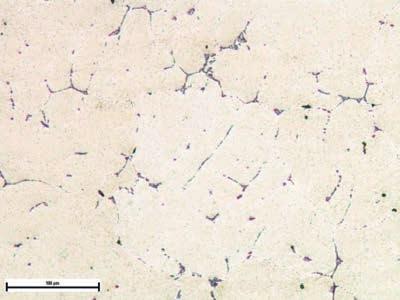

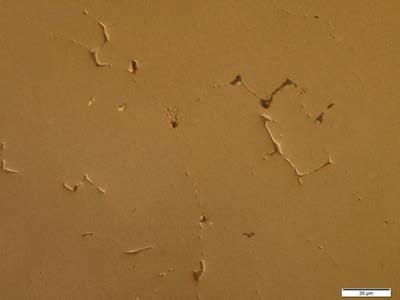

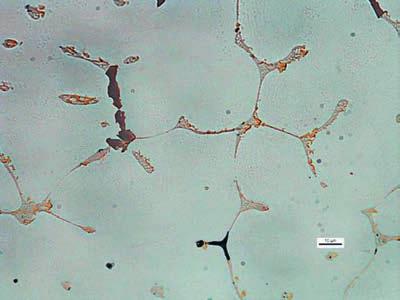

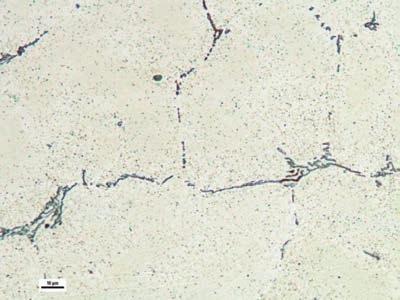

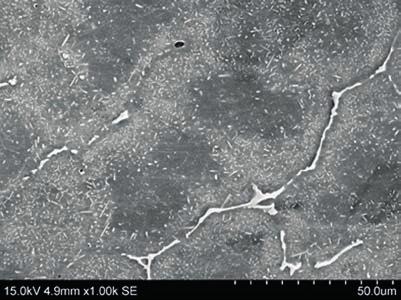

1 Microstructure of selected 7xxx series aluminum alloys obtained by semi-continuous casting Mikrostruktura wybranych stopów aluminium otrzymanych na drodze półciągłego odlewania Zofia Kwak 1, Aldona Garbacz-Klempka 1, Małgorzata Perek-Nowak 2 1 AGH Akademia Górniczo-Hutnicza im. Stanisława Staszica w Krakowie, Wydział Odlewnictwa, ul. Reymonta 23, Kraków 2 AGH Akademia Górniczo-Hutnicza im. Stanisława Staszica w Krakowie, Wydział Metali Nieżelaznych, al. Mickiewicza 30, Kraków 1 AGH University of Science and Technology, Faculty of Foundry Engineering, ul. Reymonta 23, Kraków, Poland 2 AGH University of Science and Technology, Faculty of Non-Ferrous Metals, al. Mickiewicza 30, Kraków, Poland kwakzosia@gmail.com Received: Accepted in revised form: Instytut Odlewnictwa. All rights reserved. DOI: /iod Abstract The study was conducted for two selected 7xxx series aluminum alloys according to PN-EN 573-3:2010 Polish version. The analysis of ingots was carried out on 7003, 7003S and 7010, 7010K alloys with a similar ratio of zirconium content. Symbols S and K are our internal modifications, still compatible with the standard. The ingots were made by semi-continuous casting. Aluminum alloys of this series, with improved properties, are intended for plastic-processing. The aim of this publication is to show how the microstructure of ingots is being formed during semi-continuous casting. The chemical profiles of ingots were determined using optical emission spectroscopy. Chemical analysis in micro-areas with evaluation by scanning electron microscope SEM with EDS analyzer was performed and the distribution of chemical elements in the microstructures are also presented. An XRD detector was used to show specific phases in the alloys. The grains are formed in a particular way during crystallization. In the middle of the ingot further away from the crystallizer the grains are larger. Semi-continuous casting together with homogenization enables the production of ingots with uniform cross sections as can be seen in the paper. Keywords: Al-Zn-Mg-Cu alloys, DC casting, quality of ingots, microstructure, micro-structural analysis with scanning electron microscope with included SEM-EDS, phase composition by X-Ray Diffraction (XRD) Streszczenie Badania prowadzono dla dwóch wybranych stopów aluminium serii 7xxx zgodnie z PN-EN 573-3:2010 wersja polska. Ocenę wlewków prowadzono na stopach 7003, 7003S oraz 7010, 7010K o zbliżonej zawartości cyrkonu. Oznaczenia S i K to modyfikacja wewnętrzna, nadal zgodna z normą. Wlewki wykonane zostały na drodze odlewania półciągłego. Stopy aluminium tej serii, o podwyższonych właściwościach, przeznaczone są do przeróbki plastycznej. Celem publikacji jest pokazanie, w jaki sposób kształtuje się mikrostruktura wlewków podczas półciągłego odlewania. Profile chemiczne wlewków wykonano przy wykorzystaniu optycznej spektroskopii emisyjnej. Wykonano również badania mikrostruktury wraz z analizą składu chemicznego w mikroobszarach z wykorzystaniem mikroskopu skaningowego (SEM) z analizatorem EDS oraz zaprezentowano rozkład pierwiastków na mikrostrukturach. Do wskazania konkretnych faz w stopach zastosowano detektor XRD. Ziarna podczas krystalizacji wlewków kształtują się w charakterystyczny sposób. Średnica ziaren zwiększa się w kierunku środka wlewka, wraz z oddalaniem się od krystalizatora. Półciągłe odlewanie w połączeniu z homogenizacją umożliwia wykonanie wlewków o jednolitym przekroju poprzecznym, co zostało zaprezentowane w pracy. 221
2 Z. Kwak, A. Garbacz-Klempka, M. Perek-Nowak: Microstructure of selected 7xxx series aluminum alloys obtained by Słowa kluczowe: stopy Al-Zn-Mg-Cu, odlewanie półciągłe, jakość wlewków, mikrostruktura, skład fazowy badany dyfrakcją rentgenowską SEM-EDS, XRD 1. Introduction Aluminum, in spite of it being perceived as a new material, holds a key position in industry. Its role in the development of advanced technologies continues to grow, according to the latest publications of reports from manufacturing and sales. Aluminum occupies a key position among non-ferrous metals ahead of copper both in the production area, as well as being important to the global economy [1,2]. The last decade brought great progress in the production of aluminum and the use of new techniques in casting, forming, welding and modification of its surface. This development was intended to improve the structural integrity of aluminum alloys. They are used in the aviation industry, aerospace, automotive industry, electrical engineering, in parts of electrical machinery and devices, in the construction sector, as well as in the fields of metallurgy and many others. The mentioned alloys are often used for aesthetic purposes as well. Aluminum to a large extent owes its attractiveness to favorable casting properties, (including good fluidity, high impermeability, and low casting shrinkage), the possibility of using a combination of alloying elements, improvements in the refining processes and the possibility of modification of its alloys [3 6]. Trends caused by the directives of the European Union, associated with the gradual reduction of CO 2 emissions to the atmosphere, exerts pressure on industries that affect the increase in the average temperature of the Earth by greenhouse gas emissions. This often leads to the need to modify the previously used solutions, and sometimes to adopt complete change. These trends are particularly noticeable in the field of materials science, where modern materials are being developed. The recipients of the developed materials are mainly automotive, rail and aviation industries. Therefore, this also applies to aluminum alloys [2,7] History and Process Description of Direct Chill (DC) Casting Direct chill casting of aluminum alloys, commonly known as DC casting was developed in parallel by VAW from Germany and Alcoa (USA) at the beginning of 1830s. In the 1950s ingots cast that way were used for the production of large elements for aviation, shipbuilding and transport industries. Aluminum has also been used for the production of cans for drinks since the 1960s. It would have been impossible nowadays to use alloys with a high ratio of magnesium like the ones from series 2xxx and 7xxx, for the production of large parts for aviation without ingots produced in the process of semi-continuous casting. It also applies to plates from alloys 3xxx and 5xxx meant for cans. In 1956 the first Australian castings were made using this method, at Comal co Aluminum Limited s Bell Bay smelter [10 11]. At present it is the most important process of casting aluminum, even though it is not a new technology. It forms the material with high quality that is required for later extrusion, rolling or re-melting. Technology of semi-continuous casting is being used as well in the processes of casting copper, zinc or magnesium [10]. The semi-continuous casting method enables production of ingots with uniform cross-section. Firstly, the liquid metal is contained in a cooled mold and then it is followed by the direct cooling of the casting (Fig. 1). In the vertical process, the crystallized ingot is being constantly lowered (Fig. 2) until it reaches the bottom of the tank, which ends the casting process. Fig. 1. Scheme of the basic DC process [10] Rys. 1. Schemat podstawowego procesu półciągłego odlewania [10] Fig. 2. First step of casting [10] Rys. 2. Pierwszy etap odlewania [10] Microstructure of ingots cast in the DC process is characterized by a segregation zone, coarse dendrite arm spacing (DAS), a large grain size and various other features. Such a structure explains the existence of numerous defects such as edge cracking during rolling, anodizing streaks, and back end defects in extrusions. Many of these can result in difficulties in further processing. Observation and control of ingot distortions 222 Prace IOd 3/2016
3 Z. Kwak, A. Garbacz-Klempka, M. Perek-Nowak: Mikrostruktura wybranych stopów aluminium otrzymanych na drodze (Fig. 3), the changes on its surface and in its microstructure has been the basis for improving casting technology that would help to minimize defects [10]. out on the cross section of each sample: near the edge, in the middle of the cross section and in the middle of its radius. Analysis of chemical composition is presented in Figure 4. Fig. 3. A view of the ingots typical for DC-casting [9] Rys. 3. Widok typowego wlewka otrzymanego podczas półciągłego odlewania [9] 2. The experimental details The test was carried out on 7003, 7003S and 7010K alloys, taken from the annealed ingots. Ingots were made from Al-Zn-Mg-Cu alloy containing zirconium in the range of %. Symbols S and K are our internal modifications, still compatible with the standard. Part of the comparative research was also carried out on samples taken from the 7010 series on-annealed ingots. Both destructive and non-destructive tests were carried out. Two slices with thickness of 25 mm were extracted from the top and bottom of ingots, coming from melting of 7003, 7003S and 7010K alloys, after homogenization. One additional 250 mm slice was cut from the middle of the ingots. The temperature at the beginning, middle and end of the casting process, for all three alloys, was about 680 C. The samples for analysis after longitudinal turning have been etched in 20% aqueous NaOH solution. The study consisted of the analysis of the macro- and microstructure of homogenized and non-homogenized ingots. The chemical profiles of ingots have been determined using a flame spectrophotometer ARL 3460 OES. Chemical analysis in micro-areas by scanning electron microscopy with energy-dispersive X-ray spectroscopy (SEM-EDS) was performed and the distribution of chemical elements in the microstructures are also presented. The XRD (X-Ray Diffraction) method was also used to show specific phases in the alloys. 3. Results and discussion 3.1. Chemical analysis The chemical analysis was performed using a spark spectrometer ARL 3460 OES. Three tests were carried Fig. 4. Comparison of the alloying elements content (Zn, Mg, Cu, Zr) homogenized (7010K, 7003, 7003S) and non-homogenized (7010) alloys, wt. % Rys. 4. Porównanie zawartości podstawowych dodatków stopowych (Zn, Mg, Cu, Zr) dla stopu: homogenizowanego (7010K, 7003 i 7003S) oraz 7010 (niehomogenizowanego), % wag. From the chemical analysis comes the observation that the density of elements content at the beginning and at the end of the ingot differs significantly. Two groups of ingots, made from 7010K and 7003S alloys contain Zn, Mg, Cu, Fe and Zr while ingots from 7003 alloy without copper and contain Zn, Mg, Fe, Mn and Zr. On the other hand, normalized 7010 alloy contained about 89.4 (wt. %), of aluminum and about 10.6 (wt. %) of additions and contaminations Metallographic analysis Comparison of the results of macro- and microstructure analysis for the chosen alloys is presented in Figures 5 to 21. The grains take on a characteristic form in the ingot cooling process and their diameter increases gradually from the edge to the middle of the cross section. It is observed in the macrostructures that the smallest precipitates are present in the 7003 alloy while the largest are in the 7003S. Larger emissions can be observed for 7003S. 7010K is characterized by clearly visible dendritic structure. Segregation often occurs in aluminum alloys. It is connected to greater overcooling in the parts of the ingot that is closest to the cooling medium. There is also a layer being created on the ingots surface that is often called skin (Fig. 5). It has a slightly changed chemical composition and properties it is much tougher and the grains observed in the macrostructure are coarser. Transactions of FRI 3/
4 Z. Kwak, A. Garbacz-Klempka, M. Perek-Nowak: Microstructure of selected 7xxx series aluminum alloys obtained by Fig. 5. Macrostructure of the cross section of the ingot made from 7010 alloy (non-homogenized sample) ingot middle section edge of the sample, coastal zone, high grain refinement,10 Rys. 5. Makrostruktura na przekroju poprzecznym wlewka ze stopu 7010 (wlewek niehomogenizowany) widoczna strefa brzegowa, bardzo rozdrobniona, 10 Fig. 8. Microstructure in the longitudinal section of the non-homogenized ingot from 7010 alloy, middle of ingot, 200 Rys. 8. Mikrostruktura na przekroju podłużnym wlewka niehomogenizowanego ze stopu 7010, środek wlewka, Fig. 6. Macrostructure of the cross section of the ingot made from 7010 alloy (non-homogenized sample) half of the radius of the ingot, 10 Rys. 6. Makrostruktura na przekroju poprzecznym wlewka ze stopu 7010 (wlewek niehomogenizowany) połowa promienia wlewka, 10 Fig. 9. Microstructure in the longitudinal section of the non-homogenized ingot from 7010 alloy, middle of ingot, 500 Rys. 9. Mikrostruktura na przekroju podłużnym wlewka niehomogenizowanego ze stopu 7010, środek wlewka, 500 Fig. 7. Macrostructure of the cross section of the ingot from 7010 alloy (non-homogenized) middle of ingot, 50 Rys. 7. Makrostruktura na przekroju poprzecznym wlewka ze stopu 7010 (wlewek niehomogenizowany) środek wlewka, 50 Fig. 10. Microstructure in the longitudinal section of the nonhomogenized ingot from 7010 alloy, edge of ingot, 100 Rys. 10. Mikrostruktura na przekroju podłużnym wlewka niehomogenizowanego ze stopu 7010, brzeg wlewka, Prace IOd 3/2016
5 Z. Kwak, A. Garbacz-Klempka, M. Perek-Nowak: Mikrostruktura wybranych stopów aluminium otrzymanych na drodze Fig. 11. Microstructure in the longitudinal section of the non-homogenized ingot from 7010 alloy, edge of ingot, 500 Rys. 11. Mikrostruktura na przekroju podłużnym wlewka niehomogenizowanego ze stopu 7010, brzeg wlewka, 500 Fig. 14. Microstructure of the cross section of the homogenized ingot from 7003 alloy, middle of ingot, 1000 Rys. 14. Mikrostruktura na przekroju poprzecznym wlewka homogenizowanego ze stopu 7003, środek wlewka, 1000 Fig. 12. Microstructure in the longitudinal section of the homogenized ingot from 7003 alloy, edge of ingot, 200 Rys. 12. Mikrostruktura na przekroju podłużnym wlewka homogenizowanego ze stopu 7003, brzeg wlewka, 200 Fig. 15. Microstructure of the cross section of the homogenized ingot from 7003S alloy, middle of ingot, 1000 Rys. 15. Mikrostruktura na przekroju poprzecznym wlewka homogenizowanego ze stopu 7003S, środek wlewka, 1000 Fig. 13. Microstructure in the longitudinal section of the homogenized ingot from 7003 alloy, edge of ingot, 500 Rys. 13. Mikrostruktura na przekroju podłużnym wlewka homogenizowanego ze stopu 7003, brzeg wlewka, 500 Fig. 16. Microstructure of the cross section of the homogenized ingot from 7010K alloy, middle of ingot, 1000 Rys. 16. Mikrostruktura na przekroju poprzecznym wlewka homogenizowanego ze stopu 7010K, środek wlewka, 1000 Transactions of FRI 3/
6 Z. Kwak, A. Garbacz-Klempka, M. Perek-Nowak: Microstructure of selected 7xxx series aluminum alloys obtained by Fig. 17. Microstructure of the cross section of the homogenized ingot from 7003S alloy, 1000 Rys. 17. Mikrostruktura na przekroju poprzecznym wlewka homogenizowanego ze stopu 7003S, 1000 Fig. 20. Microstructure of the homogenized ingot from 7003S alloy, 8000 Rys. 20. Mikrostruktura wlewka homogenizowanego ze stopu 7003S, 8000 Fig. 18. Microstructure of the cross section of the homogenized ingot from 7003S alloy, 2000 Rys. 18. Mikrostruktura na przekroju poprzecznym wlewka homogenizowanego ze stopu 7003S, 2000 Fig. 21. Microstructure of the homogenized ingot from 7003S alloy, 8000 Rys. 21. Mikrostruktura wlewka homogenizowanego ze stopu 7003S, Chemical analysis of the chosen elements of micro-structural Fig. 19. Microstructure of the cross section of the homogenized ingot from 7003S alloy, 2500 Rys. 19. Mikrostruktura na przekroju poprzecznym wlewka homogenizowanego ze stopu 7003S, 2500 The phases observed in Figures and complex composition of 7003S alloy both suggest a diverse chemical composition in the micro scale as well. The test material was also analyzed from the point of view of quality and quantity, the elements included in the chemical composition of the material in the micro scale (Fig. 22). In Figures 23 25, the distribution of elements in microstructure of the 7003S alloy are presented. The publication includes XRD spectra s that show which specific phases are present in the alloys. That has been achieved by using XRD analysis for 7003, 7003S and 7010K alloys (Figs ). 226 Prace IOd 3/2016
7 Z. Kwak, A. Garbacz-Klempka, M. Perek-Nowak: Mikrostruktura wybranych stopów aluminium otrzymanych na drodze No. Mg Al Si Ca Fe Ni Cu Zn Zr No. Mg Al Si Fe Ni Cu Zn No. Mg Al Si Cr Fe Ni Cu Zn Fig. 22. The chemical composition for the selected measuring points for the 7003S alloy, wt. % Rys. 22. Skład chemiczny w mikroobszarach dla próby ze stopu 7003S z zaznaczonymi punktami pomiarowymi, % wag. Transactions of FRI 3/
8 Z. Kwak, A. Garbacz-Klempka, M. Perek-Nowak: Microstructure of selected 7xxx series aluminum alloys obtained by Fig. 23. Micro-structural analysis with scanning electron microscope with included EDS for 7003S series aluminum alloy Rys. 23. Analiza mikrostruktury przy użyciu skaningowego mikroskopu elektronowego z analizą SEM dla stopu aluminium serii 7003S 228 Prace IOd 3/2016
9 Z. Kwak, A. Garbacz-Klempka, M. Perek-Nowak: Mikrostruktura wybranych stopów aluminium otrzymanych na drodze Fig. 24. Micro-structural analysis with scanning electron microscope with included EDS for 7003S series aluminum alloy Rys. 24. Analiza mikrostruktury przy użyciu skaningowego mikroskopu elektronowego z analizą SEM dla stopu aluminium serii 7003S Transactions of FRI 3/
10 Z. Kwak, A. Garbacz-Klempka, M. Perek-Nowak: Microstructure of selected 7xxx series aluminum alloys obtained by Fig. Fig Micro-structural Micro-structural analysis analysis with with scanning scanning electron electron microscope microscope with with included included EDS EDS for for 7003S 7003S series series aluminum aluminum alloy alloy Rys. 25. Analiza mikrostruktury przy użyciu skaningowego mikroskopu elektronowego z analizą SEM dla stopu aluminium serii 7003S 230 Prace IOd 3/2016
11 Z. Kwak, A. Garbacz-Klempka, M. Perek-Nowak: Mikrostruktura wybranych stopów aluminium otrzymanych na drodze Fig. 26. X-Ray Diffraction for 7003 series aluminum alloy Rys. 26. Dyfrakcja rentgenowska XRD dla stopu 7003 Fig. 27. X-Ray Diffraction for 7003S series aluminum alloy Rys. 27. Dyfrakcja rentgenowska XRD dla stopu 7003S Fig. 28. X-Ray Diffraction for 7010K series aluminum alloy Rys. 28. Dyfrakcja rentgenowska XRD dla stopu 7010K SEM-EDS analysis for 7003S alloy shows that bright emissions on the grain edges contain approximately 63% Al, 24% Fe, 6% Cu and 4% Zn. Dark regions in the microstructures are aluminum-rich with around 7% Zn and small amounts of Cu additions. Rhomboid emissions contain high concentrations of zirconium, around 22% and magnesium, around 3%. On the grain boundaries high concentrations of iron, copper, and zirconium is visible but there is much less magnesium. On the other hand, regions containing more magnesium have more copper and much less iron. Transactions of FRI 3/
12 Z. Kwak, A. Garbacz-Klempka, M. Perek-Nowak: Microstructure of selected 7xxx series aluminum alloys obtained by Chemical analysis of the microstructure for 7003S alloy has been confirmed by the EDS analysis. On the grain edges there is Al together with Fe, Mg and Si. Light phases are iron-rich and in addition contain Al, Cu and Zn. Analysis of the microstructure by EDS using a scanning electron microscope shows that magnesium occurs together with aluminum and silicon and can be seen as dark emissions on the grain edges. The X-ray diffraction charts prove that the 7003 alloy includes: Al 4 Cu 2 Mg 8 Si 7, AlCuMg, Al 2 O 3. It is similar for both 7003S and 7010K alloys but in addition they contain the Al 2 Cu phase. 4. Conclusions The grains are formed in a particular way during the cooling process in the crystallizer. The larger grains are in the middle of the ingot and have larger diameters, which can be observed in the microstructures. The smallest grains are visible for 7003 alloy. 7010K alloy has a highly dendritic structure. Semi-continuous casting together with homogenization enables the production of ingots with uniform cross sections as can be seen in the results of the chemical analysis. Numerous phases inside grains existing in the solid solution, in the future can become the basis for precipitation hardening. In the case of 7003 alloy those phases are: Al 4 Cu 2 Mg 8 Si 7, AlCuMg, Al 2 O 3 and for 7003S and 7010K alloys they are Al 4 Cu 2 Mg 8 Si 7, AlCuMg, Al 2 O 3 and Al 2 Cu. For 7003S alloy the above results were confirmed by the analysis with a scanning electron microscope with EDS. Acknowledgements Sincere thanks go to Stanislaw Rzadkosz, Prof. AGH, for a huge amount of work put into the preparation of Zofia Kwak to the subject of aluminum alloys. The results presented in this publication were partially based on research conducted under PhD thesis. The authors wish to thank the following persons for their help in carrying out the studies: Marek Marcisz, Waldemar Krok and Grzegorz Mrowiec Staff members in the Grupa Kęty SA in Kęty. The authors wish to thank also for Prof. Jerzy Józef Sobczak for the possibility of publishing. 3. Kwak Z., S. Rzadkosz, A. Garbacz-Klempka, M. Perek-Nowak, W. Krok The properties of 7xxx series alloys formed by alloying additions. Archives of Foundry Engineering 15 (2) : Eivani A.R., A. Zhou, J. Duszczyk Microstructural evolution during the homogenization of Al-Zn- Mg aluminium alloys. W Recent Trends in Processing and Degradation of Aluminium Alloys, Ed. Zaki Ahmad. Rijeka: InTech Europe. Downloaded from: recenttrends-in-processing-and-degradation-ofaluminium-alloys/microstructural-evolution-duringthehomogenization-of-al-zn-mg-aluminum-alloys [access: ]. 5. Suenger S., M. Kreissle, M. Kahnert, M.F. Zaeh Influence of Process Temperature on Hardness of Friction Stir Welded High Strength Aluminum Alloys for Aerospace Applications. Procedia CIRP 24 : DOI: /j.procir Naeem H.T., K.S. Mohammad, K.R. Ahmad The Effect of Microalloying of Nickel. RRA Treatment on Microstructure and Mechanical Properties for High Strength Aluminum Alloy. Advanced Materials Research 925 : DOI: / net/amr Sawicki J., Ł. Kaczmarek, W. Staszewski, J. Zgraja, P. Kędzierski, R. Kaszewski Przesycanie grzaniem indukcyjnym stopu aluminium Tribologia 6 : [access: ]. 9. Eskin D.G Physical metallurgy of direct chill casting of aluminium alloys. Boca Raton, London, New York : CRC Press Taylor & Francis Group. 10. Grandfield J.F., P.T. McGlade DC Casting of Aluminium: Process Behaviour and Technology. Materials forum-rushcutters bay, 20 : Downloaded from: [access: ]. 11. Sanders R.E., Jr Technology Innovation in Aluminum Products. JOM 53 (2) : References/Literatura 1. Kwak Z., S. Rzadkosz, A. Garbacz-Klempka, W. Krok Wpływ dodatków stopowych na mikrostrukturę i właściwości stopów serii 7xxx. Archives of Foundry Engineering 14 (sp.is. 4) : Kwak Z., A. Garbacz-Klempka Wysokowytrzymałe stopy aluminium serii 7xxx kształtowane dodatkami stopowymi. W Monografia Tygiel 2016 (in print). 232 Prace IOd 3/2016
Microstructure of selected 7xxx series aluminum alloys obtained by semi-continuous casting
Microstructure of selected 7xxx series aluminum alloys obtained by semi-continuous casting Mikrostruktura wybranych stopów aluminium otrzymanych na drodze półciągłego odlewania Zofia Kwak 1, Aldona Garbacz-Klempka
Tytuł pracy w języku angielskim: Microstructural characterization of Ag/X/Ag (X = Sn, In) joints obtained as the effect of diffusion soledering.
Dr inż. Przemysław Skrzyniarz Kierownik pracy: Prof. dr hab. inż. Paweł Zięba Tytuł pracy w języku polskim: Charakterystyka mikrostruktury spoin Ag/X/Ag (X = Sn, In) uzyskanych w wyniku niskotemperaturowego
STRUCTURE OF PHOSPHOR TIN BRONZE CuSn10P MODIFIED WITH MIXTURE OF MICROADDITIVES
11/15 Archives of Foundry, Year 2005, Volume 5, 15 Archiwum Odlewnictwa, Rok 2005, Rocznik 5, Nr 15 PAN Katowice PL ISSN 1642-5308 STRUCTURE OF PHOSPHOR TIN BRONZE CuSn10P MODIFIED WITH MIXTURE OF MICROADDITIVES
Fig 5 Spectrograms of the original signal (top) extracted shaft-related GAD components (middle) and
Fig 4 Measured vibration signal (top). Blue original signal. Red component related to periodic excitation of resonances and noise. Green component related. Rotational speed profile used for experiment
INSPECTION METHODS FOR QUALITY CONTROL OF FIBRE METAL LAMINATES IN AEROSPACE COMPONENTS
Kompozyty 11: 2 (2011) 130-135 Krzysztof Dragan 1 * Jarosław Bieniaś 2, Michał Sałaciński 1, Piotr Synaszko 1 1 Air Force Institute of Technology, Non Destructive Testing Lab., ul. ks. Bolesława 6, 01-494
PRACE INSTYTUTU ODLEWNICTWA TRANSACTIONS OF FOUNDRY RESEARCH INSTITUTE
PRACE INSTYTUTU ODLEWNICTWA TRANSACTIONS OF FOUNDRY RESEARCH INSTITUTE Volume LIII Year 2013 Number 3 DOI: 10.7356/iod.2013.15 Wpływ modyfikacji na strukturę i udarność mosiądzu aluminiowego CuZn30Al3
Mikrostruktura, struktura magnetyczna oraz właściwości magnetyczne amorficznych i częściowo skrystalizowanych stopów Fe, Co i Ni
mgr inż. Jakub Rzącki Praca doktorska p.t.: Mikrostruktura, struktura magnetyczna oraz właściwości magnetyczne amorficznych i częściowo skrystalizowanych stopów Fe, Co i Ni STRESZCZENIE W pracy przedstawiono
Międzynarodowa aktywność naukowa młodej kadry Wydziału Metali Nieżelaznych AGH na przykładzie współpracy z McMaster University w Kanadzie
Międzynarodowa aktywność naukowa młodej kadry Wydziału Metali Nieżelaznych AGH na przykładzie współpracy z McMaster University w Kanadzie Anna Kula Akademia Górniczo-Hutnicza im. St. Staszica w Krakowie,
OBRÓBKA CIEPLNA SILUMINU AK132
52/22 Archives of Foundry, Year 2006, Volume 6, 22 Archiwum Odlewnictwa, Rok 2006, Rocznik 6, Nr 22 PAN Katowice PL ISSN 1642-5308 OBRÓBKA CIEPLNA SILUMINU AK132 J. PEZDA 1 Akademia Techniczno-Humanistyczna
NOWE ODLEWNICZE STOPY Mg-Al-RE
25/18 ARCHIWUM ODLEWNICTWA Rok 2006, Rocznik 6, Nr 18 (1/2) ARCHIVES OF FOUNDRY Year 2006, Volume 6, N o 18 (1/2) PAN Katowice PL ISSN 1642-5308 NOWE ODLEWNICZE STOPY Mg-Al-RE T. RZYCHOŃ 1, A. KIEŁBUS
SILUMIN OKOŁOEUTEKTYCZNY Z DODATKAMI Cr, Mo, W i Co
17/38 Solidification of Metals and Alloys, No. 38, 1998 Krzepnięcie Metali i Stopów, nr 38, 1998 PAN Katowice PL ISSN 0208-9386 SILUMIN OKOŁOEUTEKTYCZNY Z DODATKAMI Cr, Mo, W i Co PIETROWSKI Stanisław,
Dr inż. Łukasz Rogal zatrudniony jest w Instytucie Metalurgii i Inżynierii Materiałowej Polskiej Akademii Nauk na stanowisku adiunkta
e-mail: l.rogal@imim.pl tel. 12 2952826 Miejsce zatrudnienia i zajmowane stanowiska Dr inż. Łukasz Rogal zatrudniony jest w Instytucie Metalurgii i Inżynierii Materiałowej Polskiej Akademii Nauk na stanowisku
Dr inż. Paulina Indyka
Dr inż. Paulina Indyka Kierownik pracy: dr hab. Ewa BełtowskaLehman, prof. PAN Tytuł pracy w języku polskim: Optymalizacja mikrostruktury i właściwości powłok NiW osadzanych elektrochemicznie Tytuł pracy
EXAMPLES OF CABRI GEOMETRE II APPLICATION IN GEOMETRIC SCIENTIFIC RESEARCH
Anna BŁACH Centre of Geometry and Engineering Graphics Silesian University of Technology in Gliwice EXAMPLES OF CABRI GEOMETRE II APPLICATION IN GEOMETRIC SCIENTIFIC RESEARCH Introduction Computer techniques
Stopy metali nieżelaznych Non-Ferrous Alloys
MODULE DESCRIPTION Module code Module name Module name in English Valid from academic year 201/2014 MODULE PLACEMENT IN THE SYLLABUS Stopy metali nieżelaznych Non-Ferrous Alloys Subject Level of education
Network Services for Spatial Data in European Geo-Portals and their Compliance with ISO and OGC Standards
INSPIRE Conference 2010 INSPIRE as a Framework for Cooperation Network Services for Spatial Data in European Geo-Portals and their Compliance with ISO and OGC Standards Elżbieta Bielecka Agnieszka Zwirowicz
SILUMIN NADEUTEKTYCZNY Z DODATKAMI Cr, Mo, W i Co
18/38 Solidification of Metals and Alloys, No. 38, 1998 Krzepnięcie Metali i Stopów, nr 38, 1998 PAN Katowice PL ISSN 0208-9386 SILUMIN NADEUTEKTYCZNY Z DODATKAMI Cr, Mo, W i Co PIETROWSKI Stanisław, Instytut
www.irs.gov/form990. If "Yes," complete Schedule A Schedule B, Schedule of Contributors If "Yes," complete Schedule C, Part I If "Yes," complete Schedule C, Part II If "Yes," complete Schedule C, Part
ANALIZA KRYSTALIZACJI STOPU AlMg (AG 51) METODĄ ATND
18/22 Archives of Foundry, Year 2006, Volume 6, 22 Archiwum Odlewnictwa, Rok 2006, Rocznik 6, Nr 22 PAN Katowice PL ISSN 1642-5308 ANALIZA KRYSTALIZACJI STOPU AlMg (AG 51) METODĄ ATND T. CIUĆKA 1 Katedra
ODLEWNICZY STOP MAGNEZU ELEKTRON 21 STRUKTURA I WŁAŚCIWOŚCI W STANIE LANYM
26/18 ARCHIWUM ODLEWNICTWA Rok 2006, Rocznik 6, Nr 18 (1/2) ARCHIVES OF FOUNDRY Year 2006, Volume 6, N o 18 (1/2) PAN Katowice PL ISSN 1642-5308 ODLEWNICZY STOP MAGNEZU ELEKTRON 21 STRUKTURA I WŁAŚCIWOŚCI
MODYFIKACJA BRĄZU CuSn8 I JEJ WPŁYW NA SEGREGACJĘ CYNY
42/10 Archives of Foundry, Year 2003, Volume 3, 10 Archiwum Odlewnictwa, Rok 2003, Rocznik 3, Nr 10 PAN Katowice PL ISSN 1642-5308 MODYFIKACJA BRĄZU CuSn8 I JEJ WPŁYW NA SEGREGACJĘ CYNY J. SZAJNAR 1, M.
MODELOWANIE ODLEWANIA CIĄGŁEGO WLEWKÓW ZE STOPU AL
20/18 ARCHIWUM ODLEWNICTWA Rok 2006, Rocznik 6, Nr 18 (1/2) ARCHIVES OF FOUNDRY Year 2006, Volume 6, N o 18 (1/2) PAN Katowice PL ISSN 1642-5308 MODELOWANIE ODLEWANIA CIĄGŁEGO WLEWKÓW ZE STOPU AL W. KAPTURKIEWICZ
www.irs.gov/form990. If "Yes," complete Schedule A Schedule B, Schedule of Contributors If "Yes," complete Schedule C, Part I If "Yes," complete Schedule C, Part II If "Yes," complete Schedule C, Part
Sargent Opens Sonairte Farmers' Market
Sargent Opens Sonairte Farmers' Market 31 March, 2008 1V8VIZSV7EVKIRX8(1MRMWXIVSJ7XEXIEXXLI(ITEVXQIRXSJ%KVMGYPXYVI *MWLIVMIWERH*SSHTIVJSVQIHXLISJJMGMEPSTIRMRKSJXLI7SREMVXI*EVQIVW 1EVOIXMR0E]XS[R'S1IEXL
INVESTIGATION OF SCREWS FOUND IN WILHELM ORE MINE
Key words: cast steel, puddled steel, ore mine, steel screw Andrzej ŻAK * INVESTIGATION OF SCREWS FOUND IN WILHELM ORE MINE This article presents macro- and microscopic investigation of steel screws which
KRYSTALIZACJA I MIKROSTRUKTURA BRĄZU CuAl10Fe5Ni5 PO RAFINACJI
55/17 ARCHIWUM ODLEWNICTWA Rok 2005, Rocznik 5, Nr 17 Archives of Foundry Year 2005, Volume 5, Book 17 PAN - Katowice PL ISSN 1642-5308 KRYSTALIZACJA I MIKROSTRUKTURA BRĄZU CuAl10Fe5Ni5 PO RAFINACJI S.
Krytyczne czynniki sukcesu w zarządzaniu projektami
Seweryn SPAŁEK Krytyczne czynniki sukcesu w zarządzaniu projektami MONOGRAFIA Wydawnictwo Politechniki Śląskiej Gliwice 2004 SPIS TREŚCI WPROWADZENIE 5 1. ZARZĄDZANIE PROJEKTAMI W ORGANIZACJI 13 1.1. Zarządzanie
WPŁYW WARUNKÓW PRZESYCANIA I STARZENIA STOPU C355 NA ZMIANY JEGO TWARDOŚCI
40/15 Archives of Foundry, Year 2005, Volume 5, 15 Archiwum Odlewnictwa, Rok 2005, Rocznik 5, Nr 15 PAN Katowice PL ISSN 1642-5308 WPŁYW WARUNKÓW PRZESYCANIA I STARZENIA STOPU C355 NA ZMIANY JEGO TWARDOŚCI
ROZPRAWY NR 128. Stanis³aw Mroziñski
UNIWERSYTET TECHNOLOGICZNO-PRZYRODNICZY IM. JANA I JÊDRZEJA ŒNIADECKICH W BYDGOSZCZY ROZPRAWY NR 128 Stanis³aw Mroziñski STABILIZACJA W ASNOŒCI CYKLICZNYCH METALI I JEJ WP YW NA TRWA OŒÆ ZMÊCZENIOW BYDGOSZCZ
Wpływ powłoki Al Si na proces wytwarzania i jakość zgrzewanych aluminiowanych rur stalowych
Akademia Górniczo-Hutnicza im. Stanisława Staszica w Krakowie Wpływ powłoki Al Si na proces wytwarzania i jakość zgrzewanych aluminiowanych rur stalowych The influence of Al Si coating on the manufacturing
Machine Learning for Data Science (CS4786) Lecture 11. Spectral Embedding + Clustering
Machine Learning for Data Science (CS4786) Lecture 11 Spectral Embedding + Clustering MOTIVATING EXAMPLE What can you say from this network? MOTIVATING EXAMPLE How about now? THOUGHT EXPERIMENT For each
ZMIANY MIKROSTRUKTURY I WYDZIELEŃ WĘGLIKÓW W STALIWIE Cr-Ni PO DŁUGOTRWAŁEJ EKSPLOATACJI
25/8 ARCHIWUM ODLEWNICTWA Rok 2003, Rocznik 3, Nr 8 Archives of Foundry Year 2003, Volume 3, Book 8 PAN - Katowice PL ISSN 1642-5308 ZMIANY MIKROSTRUKTURY I WYDZIELEŃ WĘGLIKÓW W STALIWIE Cr-Ni PO DŁUGOTRWAŁEJ
Tychy, plan miasta: Skala 1: (Polish Edition)
Tychy, plan miasta: Skala 1:20 000 (Polish Edition) Poland) Przedsiebiorstwo Geodezyjno-Kartograficzne (Katowice Click here if your download doesn"t start automatically Tychy, plan miasta: Skala 1:20 000
IDENTYFIKACJA FAZ W MODYFIKOWANYCH CYRKONEM ŻAROWYTRZYMAŁYCH ODLEWNICZYCH STOPACH KOBALTU METODĄ DEBYEA-SCHERRERA
44/14 Archives of Foundry, Year 2004, Volume 4, 14 Archiwum Odlewnictwa, Rok 2004, Rocznik 4, Nr 14 PAN Katowice PL ISSN 1642-5308 IDENTYFIKACJA FAZ W MODYFIKOWANYCH CYRKONEM ŻAROWYTRZYMAŁYCH ODLEWNICZYCH
EFFECT OF PLASTIC DEFORMATION ON THE STRUCTURE AND TEXTURE OF CUSN6 ALLOY
TECHNICAL TRANSACTIONS MECHANICS CZASOPISMO TECHNICZNE MECHANIKA 1-M/2013 WALDEMAR KWAŚNY*, PAWEŁ NUCKOWSKI*, TYMOTEUSZ JUNG*, ZBIGNIEW RDZAWSKI*, WOJCIECH GŁUCHOWSKI* EFFECT OF PLASTIC DEFORMATION ON
Własności mechaniczne kompozytów odlewanych na osnowie stopu Al-Si zbrojonych fazami międzymetalicznymi
A R C H I V E S of F O U N D R Y E N G I N E E R I N G Published quarterly as the organ of the Foundry Commission of the Polish Academy of Sciences ISSN (1897-3310) Volume 10 Special Issue 4/2010 9 14
Zakopane, plan miasta: Skala ok. 1: = City map (Polish Edition)
Zakopane, plan miasta: Skala ok. 1:15 000 = City map (Polish Edition) Click here if your download doesn"t start automatically Zakopane, plan miasta: Skala ok. 1:15 000 = City map (Polish Edition) Zakopane,
WYSOKOTEMPERATUROWE WŁASNOŚCI TRIBOLOGICZNE STOPÓW Fe-Al
3-2012 T R I B O L O G I A 209 Tomasz ŚLEBODA *, Janusz KRAWCZYK *, Sławomir ZIMOWSKI **, Marcin KOT ** WYSOKOTEMPERATUROWE WŁASNOŚCI TRIBOLOGICZNE STOPÓW Fe-Al HIGH TEMPERATURE TRIBOLOGICAL PROPERTIES
Streszczenie rozprawy doktorskiej
Doskonalenie pomiaru zawartości wody w produktach spożywczych z wykorzystaniem metody wagosuszarkowej bazującej na promieniowaniu IR mgr Sławomir Janas Streszczenie rozprawy doktorskiej Promotor pracy:
Profil Czasopisma / The Scope of a Journal
1 / 5 Profil Czasopisma / The Scope of a Journal Kwartalnik naukowo techniczny Inżynieria Przetwórstwa Spożywczego Polish Journal of Food Engineering, stanowi forum publikacyjne środowiska naukowego i
WPŁYW RODZAJU SILUMINU I PROCESU TOPIENIA NA JEGO KRYSTALIZACJĘ
10/40 Solidification of Metals and Alloys, Year 1999, Volume 1, Book No. 40 Krzepnięcie Metali i Stopów, Rok 1999, Rocznik 1, Nr 40 PAN Katowice PL ISSN 0208-9386 WPŁYW RODZAJU SILUMINU I PROCESU TOPIENIA
Wtrącenia niemetaliczne w staliwie topionym w małym piecu indukcyjnym
A R C H I V E S of F O U N D R Y E N G I N E E R I N G Published quarterly as the organ of the Foundry Commission of the Polish Academy of Sciences ISSN (897-0) Volume Special Issue /0 9 97 8/ Wtrącenia
WPŁYW MODYFIKACJI NA STRUKTURĘ I MORFOLOGIĘ PRZEŁOMÓW SILUMINU AK132
60/22 Archives of Foundry, Year 2006, Volume 6, 22 Archiwum Odlewnictwa, Rok 2006, Rocznik 6, Nr 22 PAN Katowice PL ISSN 1642-5308 WPŁYW MODYFIKACJI NA STRUKTURĘ I MORFOLOGIĘ PRZEŁOMÓW SILUMINU AK132 F.
aforementioned device she also has to estimate the time when the patients need the infusion to be replaced and/or disconnected. Meanwhile, however, she must cope with many other tasks. If the department
THE INFLUENCE OF THE STEEL CHEMICAL COMPOSITION ONTO THE POSSIBILITIES OF USING IT IN THE PROCESS OF COLD SHAPING
TRANSPORT PROBLEMS 2007 PROBLEMY TRANSPORTU Tom 2 Zeszyt 3 Maciej BOLDYS*, Marcin STAŃCZYK Silesian University of Technology, Faculty of Transport Krasińskiego St. 8, 40-019 Katowice, Poland *Corresponding
TECHNICAL CATALOGUE WHITEHEART MALLEABLE CAST IRON FITTINGS EE
TECHNICAL CATALOGUE WHITEHEART MALLEABLE CAST IRON FITTINGS EE Poland GENERAL INFORMATION USE Whiteheart malleable cast iron fittings brand EE are used in threaded pipe joints, particularly in water, gas,
MODYFIKACJA TYTANEM, BOREM I FOSFOREM SILUMINU AK20
43/50 Solidification of Metais and Alloys, Year 2000, Volume 2. Book No. 43 Krzepnięcie Metali i Stopów, Rok 2000, Rocznik 2, Nr 43 PAN -Katowice PL ISSN 0208-9386 MODYFIKACJA TYTANEM, BOREM I FOSFOREM
KRYSTALIZACJA, STRUKTURA ORAZ WŁAŚCIWOŚCI TECHNOLOGICZNE STOPÓW I KOMPOZYTÓW ALUMINIOWYCH
14/9 Archives of Foundry, Year 2003, Volume 3, 9 Archiwum Odlewnictwa, Rok 2003, Rocznik 3, Nr 9 PAN Katowice PL ISSN 1642-5308 KRYSTALIZACJA, STRUKTURA ORAZ WŁAŚCIWOŚCI TECHNOLOGICZNE STOPÓW I KOMPOZYTÓW
photo graphic Jan Witkowski Project for exhibition compositions typography colors : +48 506 780 943 : janwi@janwi.com
Jan Witkowski : +48 506 780 943 : janwi@janwi.com Project for exhibition photo graphic compositions typography colors Berlin London Paris Barcelona Vienna Prague Krakow Zakopane Jan Witkowski ARTIST FROM
Ocena potrzeb pacjentów z zaburzeniami psychicznymi
Mikołaj Trizna Ocena potrzeb pacjentów z zaburzeniami psychicznymi przebywających na oddziałach psychiatrii sądowej Rozprawa na stopień doktora nauk medycznych Promotor: dr hab.n.med. Tomasz Adamowski,
Akademia Morska w Szczecinie. Wydział Mechaniczny
Akademia Morska w Szczecinie Wydział Mechaniczny ROZPRAWA DOKTORSKA mgr inż. Marcin Kołodziejski Analiza metody obsługiwania zarządzanego niezawodnością pędników azymutalnych platformy pływającej Promotor:
MODYFIKACJA STOPU AK64
17/10 Archives of Foundry, Year 2003, Volume 3, 10 Archiwum Odlewnictwa, Rok 2003, Rocznik 3, Nr 10 PAN Katowice PL ISSN 1642-5308 MODYFIKACJA STOPU AK64 F. ROMANKIEWICZ 1, R. ROMANKIEWICZ 2, T. PODRÁBSKÝ
DETECTION OF MATERIAL INTEGRATED CONDUCTORS FOR CONNECTIVE RIVETING OF FUNCTION-INTEGRATIVE TEXTILE-REINFORCED THERMOPLASTIC COMPOSITES
Kompozyty 11: 2 (2011) 152-156 Werner A. Hufenbach, Frank Adam, Maik Gude, Ivonne Körner, Thomas Heber*, Anja Winkler Technische Universität Dresden, Institute of Lightweight Engineering and Polymer Technology
WPŁYW MODYFIKACJI NA STRUKTURĘ I MORFOLOGIĘ PRZEŁOMÓW SILUMINU AlSi7
58/14 Archives of Foundry, Year 2004, Volume 4, 14 Archiwum Odlewnictwa, Rok 2004, Rocznik 4, Nr 14 PAN Katowice PL ISSN 1642-5308 WPŁYW MODYFIKACJI NA STRUKTURĘ I MORFOLOGIĘ PRZEŁOMÓW SILUMINU AlSi7 F.
Wpływ dodatków stopowych na mikrostrukturę i właściwości stopów serii 7xxx
A R C H I V E S of F O U N D R Y E N G I N E E R I N G Published quarterly as the organ of the Foundry Commission of the Polish Academy of Sciences ISSN (1897-3310) Volume 14 Special Issue 4/2014 83 88
WPŁYW WYBRANYCH CZYNNIKÓW TECHNOLOGICZNYCH NA STOPIEŃ ZAGAZOWANIA SILUMINÓW
15/10 Archives of Foundry, Year 2003, Volume 3, 10 Archiwum Odlewnictwa, Rok 2003, Rocznik 3, Nr 10 PAN Katowice PL ISSN 1642-5308 WPŁYW WYBRANYCH CZYNNIKÓW TECHNOLOGICZNYCH NA STOPIEŃ ZAGAZOWANIA SILUMINÓW
WYSOKOWYTRZYMAŁ Y SILUMIN CYNKOWO-MIEDZIOWY
-27- Solidilicauon o f Metais and Alloys. No.28. 1996 Kr:epmęcie Metali i Stopó" Nr 28. l 996 PAN - Odd: ial Katowice: PL. ISSN 0208-9386 WYSOKOWYTRZYMAŁ Y SILUMIN CYNKOWO-MIEDZIOWY DUDYK Maksymilian Katedra
WPŁYW DODATKÓW STOPOWYCH NA TEMPERATURĘ KRZEPNIĘCIA STALIWA AUSTENITYCZNEGO
KOMISJA BUDOWY MASZYN PAN ODDZIAŁ W POZNANIU Vol. 28 nr 3 Archiwum Technologii Maszyn i Automatyzacji 2008 MAŁGORZATA GARBIAK WPŁYW DODATKÓW STOPOWYCH NA TEMPERATURĘ KRZEPNIĘCIA STALIWA AUSTENITYCZNEGO
REJESTRACJA PROCESÓW KRYSTALIZACJI METODĄ ATD-AED I ICH ANALIZA METALOGRAFICZNA
22/38 Solidification of Metals and Alloys, No. 38, 1998 Krzepnięcie Metali i Stopów, nr 38, 1998 PAN Katowice PL ISSN 0208-9386 REJESTRACJA PROCESÓW KRYSTALIZACJI METODĄ ATD-AED I ICH ANALIZA METALOGRAFICZNA
MODYFIKACJA BRĄZU SPIŻOWEGO CuSn4Zn7Pb6
12/40 Solidification of Metals and Alloys, Year 1999, Volume 1, Book No. 40 Krzepnięcie Metali i Stopów, Rok 1999, Rocznik 1, Nr 40 PAN Katowice PL ISSN 0208-9386 MODYFIKACJA BRĄZU SPIŻOWEGO CuSn4Zn7Pb6
Machine Learning for Data Science (CS4786) Lecture11. Random Projections & Canonical Correlation Analysis
Machine Learning for Data Science (CS4786) Lecture11 5 Random Projections & Canonical Correlation Analysis The Tall, THE FAT AND THE UGLY n X d The Tall, THE FAT AND THE UGLY d X > n X d n = n d d The
OKREŚLANIE WŁASNOŚCI MECHANICZNYCH SILUMINU AK20 NA PODSTAWIE METODY ATND
28/17 ARCHIWUM ODLEWNICTWA Rok 2005, Rocznik 5, Nr 17 Archives of Foundry Year 2005, Volume 5, Book 17 PAN - Katowice PL ISSN 1642-5308 OKREŚLANIE WŁASNOŚCI MECHANICZNYCH SILUMINU AK20 NA PODSTAWIE METODY
MODYFIKACJA STOPU Al-Si12 PROSZKIEM ZE STOPU Al-Si12
52/4 Archives of Foundry, Year 2002, Volume 2, 4 Archiwum Odlewnictwa, Rok 2002, Rocznik 2, Nr 4 PAN Katowice PL ISSN 1642-5308 MODYFIKACJA STOPU Al-Si12 PROSZKIEM ZE STOPU Al-Si12 T. LIPIŃSKI 1 Uniwersytet
WPŁYW PARAMETRÓW OBRÓBKI CIEPLNEJ TAŚM ZE STALI X6CR17 NA ICH WŁAŚCIWOŚCI MECHANICZNE I STRUKTURĘ
2 Prace IMŻ 2 (2012) Krzysztof RADWAŃSKI, Jerzy WIEDERMANN Instytut Metalurgii Żelaza Andrzej ADAMIEC Przeróbka Plastyczna na Zimno Baildon Sp. z o.o. Jarosław GAZDOWICZ Instytut Metalurgii Żelaza WPŁYW
PRACE INSTYTUTU ODLEWNICTWA TRANSACTIONS OF FOUNDRY RESEARCH INSTITUTE
PRACE INSTYTUTU ODLEWNICTWA TRANSACTIONS OF FOUNDRY RESEARCH INSTITUTE Volume LIII Year 2013 Number 3 DOI: 10.7356/iod.2013.12 Korozja stali i żeliwa sferoidalnego ferrytycznego w ciekłej cynie Corrosion
SNP SNP Business Partner Data Checker. Prezentacja produktu
SNP SNP Business Partner Data Checker Prezentacja produktu Istota rozwiązania SNP SNP Business Partner Data Checker Celem produktu SNP SNP Business Partner Data Checker jest umożliwienie sprawdzania nazwy
MIKROSTRUKTURA ODLEWNICZEGO STOPU MAGNEZU GA8
31/18 ARCHIWUM ODLEWNICTWA Rok 2006, Rocznik 6, Nr 18 (1/2) ARCHIVES OF FOUNDRY Year 2006, Volume 6, N o 18 (1/2) PAN Katowice PL ISSN 1642-5308 MIKROSTRUKTURA ODLEWNICZEGO STOPU MAGNEZU GA8 A. KIEŁBUS
MODYFIKACJA SILUMINU AK20 DODATKAMI ZŁOŻONYMI
41/2 Archives of Foundry, Year 2001, Volume 1, 1 (2/2) Archiwum Odlewnictwa, Rok 2001, Rocznik 1, Nr 1 (2/2) PAN Katowice PL ISSN 1642-5308 MODYFIKACJA SILUMINU AK20 DODATKAMI ZŁOŻONYMI F. ROMANKIEWICZ
SPIS TREŚCI / INDEX OGRÓD GARDEN WYPOSAŻENIE DOMU HOUSEHOLD PRZECHOWYWANIE WINA WINE STORAGE SKRZYNKI BOXES
KATALOG 2016 CATALOGUE 2016 SPIS TREŚCI / INDEX WYPOSAŻENIE DOMU HOUSEHOLD OGRÓD GARDEN PRZECHOWYWANIE WINA WINE STORAGE 31-38 21-30 4-20 SKRZYNKI BOXES 39-65 3 WYPOSAŻENIE DOMU HOUSEHOLD 4 WYPOSAŻENIE
ZMIANA SKŁADU CHEMICZNEGO, TWARDOŚCI I MIKROSTRUKTURY NA PRZEKROJU POPRZECZNYM BIMETALOWYCH, ŻELIWNYCH WALCÓW HUTNICZYCH
40/4 Archives of Foundry, Year 2002, Volume 2, 4 Archiwum Odlewnictwa, Rok 2002, Rocznik 2, Nr 4 PAN Katowice PL ISSN 1642-5308 ZMIANA SKŁADU CHEMICZNEGO, TWARDOŚCI I MIKROSTRUKTURY NA PRZEKROJU POPRZECZNYM
ABOUT NEW EASTERN EUROPE BESTmQUARTERLYmJOURNAL
ABOUT NEW EASTERN EUROPE BESTmQUARTERLYmJOURNAL Formanminsidemlookmatmpoliticsxmculturexmsocietymandm economyminmthemregionmofmcentralmandmeasternm EuropexmtheremismnomothermsourcemlikemNew Eastern EuropeImSincemitsmlaunchminmPw--xmthemmagazinemhasm
SSW1.1, HFW Fry #20, Zeno #25 Benchmark: Qtr.1. Fry #65, Zeno #67. like
SSW1.1, HFW Fry #20, Zeno #25 Benchmark: Qtr.1 I SSW1.1, HFW Fry #65, Zeno #67 Benchmark: Qtr.1 like SSW1.2, HFW Fry #47, Zeno #59 Benchmark: Qtr.1 do SSW1.2, HFW Fry #5, Zeno #4 Benchmark: Qtr.1 to SSW1.2,
ROZPRAWA DOKTORSKA. Model obliczeniowy ogrzewań mikroprzewodowych
POLITECHNIKA WARSZAWSKA Wydział Inżynierii Środowiska Instytut Ogrzewnictwa i Wentylacji ROZPRAWA DOKTORSKA mgr inż. Michał Strzeszewski Model obliczeniowy ogrzewań mikroprzewodowych (streszczenie) Promotor
DOI: / /32/37
. 2015. 4 (32) 1:18 DOI: 10.17223/1998863 /32/37 -,,. - -. :,,,,., -, -.,.-.,.,.,. -., -,.,,., -, 70 80. (.,.,. ),, -,.,, -,, (1886 1980).,.,, (.,.,..), -, -,,,, ; -, - 346, -,.. :, -, -,,,,,.,,, -,,,
OTRZYMYWANIE KOMPOZYTÓW METALOWO-CERAMICZNYCH METODAMI PLAZMOWYMI
KOMPOZYTY (COMPOSITES) 1(21)1 Władysław Włosiński 1, Tomasz Chmielewski 2 Politechnika Warszawska, Instytut Technologii Materiałowych, ul. Narbutta 85, 2-542 Warszawa OTRZYMYWANIE KOMPOZYTÓW METALOWO-CERAMICZNYCH
ANALIZA PROCESU ODLEWANIA POD NISKIM CIŚNIENIEM KÓŁ SAMOCHODOWYCH ZE STOPÓW Al-Si
55/22 Archives of Foundry, Year 2006, Volume 6, 22 Archiwum Odlewnictwa, Rok 2006, Rocznik 6, Nr 22 PAN Katowice PL ISSN 1642-5308 ANALIZA PROCESU ODLEWANIA POD NISKIM CIŚNIENIEM KÓŁ SAMOCHODOWYCH ZE STOPÓW
KRYSTALIZACJA I SKURCZ STOPU AK9 (AlSi9Mg) M. DUDYK 1, K. KOSIBOR 2 Akademia Techniczno Humanistyczna ul. Willowa 2, Bielsko Biała
18/14 Archives of Foundry, Year 2004, Volume 4, 14 Archiwum Odlewnictwa, Rok 2004, Rocznik 4, Nr 14 PAN Katowice PL ISSN 1642-5308 KRYSTALIZACJA I SKURCZ STOPU AK9 (AlSi9Mg) M. DUDYK 1, K. KOSIBOR 2 Akademia
IDENTYFIKACJA WYBRANYCH SKŁADNIKÓW STRUKTURY ODLEWNICZYCH STOPÓW CuZn
24/15 Archives of Foundry, Year 2005, Volume 5, 15 Archiwum Odlewnictwa, Rok 2005, Rocznik 5, Nr 15 PAN Katowice PL ISSN 1642-5308 IDENTYFIKACJA WYBRANYCH SKŁADNIKÓW STRUKTURY ODLEWNICZYCH STOPÓW CuZn
Conception of reuse of the waste from onshore and offshore in the aspect of
Conception of reuse of the waste from onshore and offshore in the aspect of environmental protection" Koncepcja zagospodarowania odpadów wiertniczych powstających podczas wierceń lądowych i morskich w
MANUFACTURER OF INNOVATIONS TM
MANUFACTURER OF INNOVATIONS TM WITAJ W ŚWIECIE SILIKONU WELCOME TO THE WORLD OF SILICONE Jesteśmy jednym z wiodących producentów wyrobów silikonowych w Europie. We are one of the leading manufacturers
WPŁYW CHROPOWATOŚCI POWIERZCHNI MATERIAŁU NA GRUBOŚĆ POWŁOKI PO ALFINOWANIU
51/17 ARCHIWUM ODLEWNICTWA Rok 2005, Rocznik 5, Nr 17 Archives of Foundry Year 2005, Volume 5, Book 17 PAN - Katowice PL ISSN 1642-5308 WPŁYW CHROPOWATOŚCI POWIERZCHNI MATERIAŁU NA GRUBOŚĆ POWŁOKI PO ALFINOWANIU
ZMIANY W ROZKŁADZIE MIEDZI JAKO PRZYCZYNA PRZEMIANY STRUKTURY W ODLEWACH WYKONYWANYCH W POLU MAGNETYCZNYM
61/4 Archives of Foundry, Year 2002, Volume 2, 4 Archiwum Odlewnictwa, Rok 2002, Rocznik 2, Nr 4 PAN Katowice PL ISSN 1642-5308 ZMIANY W ROZKŁADZIE MIEDZI JAKO PRZYCZYNA PRZEMIANY STRUKTURY W ODLEWACH
PROCEEDINGS OF THE INSTITUTE OF VEHICLES 2(106)/2016 (12 pt)
PROCEEDINGS OF THE INSTITUTE OF VEHICLES 2(106)/2016 Maciej Foremny 1, Szymon Gudowski 2, Michał Malesza 3, Henryk Bąkowski 4 TRIBOLOGICAL WEAR ESTIMATION OF THE ENGINE OILS USED IN DRIFTING 1. Introduction
WPŁYW MIESZANKI EGZOTERMICZNEJ NA BAZIE Na 2 B 4 O 7 I NaNO 3 NA WYTRZYMAŁOŚĆ NA ROZCIĄGANIE STOPU AlSi7Mg
4/ Archives of Foundry, Year 006, Volume 6, Archiwum Odlewnictwa, Rok 006, Rocznik 6, Nr PAN Katowice PL ISSN 64-508 WPŁYW MIESZANKI EGZOTERMICZNEJ NA BAZIE Na B 4 O 7 I NaNO NA WYTRZYMAŁOŚĆ NA ROZCIĄGANIE
Modyfikacja stopów Al-Si przy użyciu metody mieszania elektromagnetycznego. Inoculation of Al-Si alloys using the electromagnetic stirring method
Modyfikacja stopów Al-Si przy użyciu metody mieszania elektromagnetycznego Inoculation of Al-Si alloys using the electromagnetic stirring method Jan Szajnar 1, Tomasz Wróbel 1, Dariusz Bartocha 1, Marcin
MODYFIKACJA SILUMINÓW AK7 i AK9. F. ROMANKIEWICZ 1 Uniwersytet Zielonogórski, ul. Podgórna 50, Zielona Góra
23/6 ARCHIWUM ODLEWNICTWA Rok 2002, Rocznik 2, Nr 6 Archives of Foundry Year 2002, Volume 2, Book 6 PAN - Katowice PL ISSN 1642-5308 MODYFIKACJA SILUMINÓW AK7 i AK9 F. ROMANKIEWICZ 1 Uniwersytet Zielonogórski,
WSKAŹNIK JAKOŚCI ODLEWÓW ZE STOPU Al-Si
48/14 Archives of Foundry, Year 2004, Volume 4, 14 Archiwum Odlewnictwa, Rok 2004, Rocznik 4, Nr 14 PAN Katowice PL ISSN 1642-5308 WSKAŹNIK JAKOŚCI ODLEWÓW ZE STOPU Al-Si A. W. ORŁOWICZ 1, M. MRÓZ 2 Zakład
KONTROLA STALIWA GXCrNi72-32 METODĄ ATD
54/14 Archives of Foundry, Year 2004, Volume 4, 14 Archiwum Odlewnictwa, Rok 2004, Rocznik 4, Nr 14 PAN Katowice PL ISSN 1642-5308 KONTROLA STALIWA GXCrNi72-32 METODĄ ATD S. PIETROWSKI 1, G. GUMIENNY 2
WYDZIELENIA POWIERZCHNIOWE W MOSIĄDZACH ODLEWANYCH METODĄ CIĄGŁĄ Zielona Góra 3 HUTMEN S.A., ul Grabiszyńska 241, Wrocław
39/18 ARCHIWUM ODLEWNICTWA Rok 2006, Rocznik 6, Nr 18 (1/2) ARCHIVES OF FOUNDRY Year 2006, Volume 6, N o 18 (1/2) PAN Katowice PL ISSN 1642-5308 WYDZIELENIA POWIERZCHNIOWE W MOSIĄDZACH ODLEWANYCH METODĄ
ARNOLD. EDUKACJA KULTURYSTY (POLSKA WERSJA JEZYKOWA) BY DOUGLAS KENT HALL
Read Online and Download Ebook ARNOLD. EDUKACJA KULTURYSTY (POLSKA WERSJA JEZYKOWA) BY DOUGLAS KENT HALL DOWNLOAD EBOOK : ARNOLD. EDUKACJA KULTURYSTY (POLSKA WERSJA Click link bellow and free register
SZACOWANIE WŁASNOŚCI MECHANICZNYCH SILUMINU AK9 NA PODSTAWIE METODY ATND
13/10 Archives of Foundry, Year 2003, Volume 3, 10 Archiwum Odlewnictwa, Rok 2003, Rocznik 3, Nr 10 PAN Katowice PL ISSN 1642-5308 SZACOWANIE WŁASNOŚCI MECHANICZNYCH SILUMINU AK9 NA PODSTAWIE METODY ATND
MaPlan Sp. z O.O. Click here if your download doesn"t start automatically
Mierzeja Wislana, mapa turystyczna 1:50 000: Mikoszewo, Jantar, Stegna, Sztutowo, Katy Rybackie, Przebrno, Krynica Morska, Piaski, Frombork =... = Carte touristique (Polish Edition) MaPlan Sp. z O.O Click
Cracow University of Economics Poland. Overview. Sources of Real GDP per Capita Growth: Polish Regional-Macroeconomic Dimensions 2000-2005
Cracow University of Economics Sources of Real GDP per Capita Growth: Polish Regional-Macroeconomic Dimensions 2000-2005 - Key Note Speech - Presented by: Dr. David Clowes The Growth Research Unit CE Europe
Ocena wpływu wybranych parametrów odlewania ciśnieniowego na strukturę siluminu AlSi9Cu3
Ocena wpływu wybranych parametrów odlewania ciśnieniowego na strukturę siluminu AlSi9Cu3 Evaluation of selected parameters of pressure casting on the structure of silumin AlSi9Cu3 Łukasz Pałyga 1, Mateusz
WPŁYW MODYFIKACJI NA PRZEBIEG KRYSTALIZACJI, STRUKTURĘ I WŁAŚCIWOŚCI MECHANICZNE BRĄZU CYNOWO-FOSFOROWEGO CuSn10P
17/9 Archives of Foundry, Year 2003, Volume 3, 9 Archiwum Odlewnictwa, Rok 2003, Rocznik 3, Nr 9 PAN Katowice PL ISSN 1642-5308 WPŁYW MODYFIKACJI NA PRZEBIEG KRYSTALIZACJI, STRUKTURĘ I WŁAŚCIWOŚCI MECHANICZNE
Attachment nr 2: Technical data/ Załacznik nr 2: Dane techniczny
TECHNICAL SPECIFICATIONS Technical description for the engineering, the manufacturing, the installation, the commissioning molds for execution of Foundry molds for wheels. General scope of supply: - No.
WPŁYW SZYBKOŚCI STYGNIĘCIA NA WŁASNOŚCI TERMOFIZYCZNE STALIWA W STANIE STAŁYM
2/1 Archives of Foundry, Year 200, Volume, 1 Archiwum Odlewnictwa, Rok 200, Rocznik, Nr 1 PAN Katowice PL ISSN 1642-308 WPŁYW SZYBKOŚCI STYGNIĘCIA NA WŁASNOŚCI TERMOFIZYCZNE STALIWA W STANIE STAŁYM D.
TYRE PYROLYSIS. REDUXCO GENERAL DISTRIBUTOR :: ::
TYRE PYROLYSIS Installation for rubber waste pyrolysis designed for processing of used tyres and plastic waste (polyethylene, polypropylene, polystyrene), where the final product could be electricity,
Tytuł pracy w języku angielskim: Physical properties of liquid crystal mixtures of chiral and achiral compounds for use in LCDs
Dr inż. Jan Czerwiec Kierownik pracy: dr hab. Monika Marzec Tytuł pracy w języku polskim: Właściwości fizyczne mieszanin ciekłokrystalicznych związków chiralnych i achiralnych w odniesieniu do zastosowań
Wydział Fizyki, Astronomii i Informatyki Stosowanej Uniwersytet Mikołaja Kopernika w Toruniu
IONS-14 / OPTO Meeting For Young Researchers 2013 Khet Tournament On 3-6 July 2013 at the Faculty of Physics, Astronomy and Informatics of Nicolaus Copernicus University in Torun (Poland) there were two
