VISTA SL TABLICA STEROWNICZA DANE TECHNICZNE

Transkrypt

1

2 Pełna gama automatyki do drzwi przesuwnych ze skrzydłami o wadze maksymalnej 150 kg. Centrala sterująca z programowaniem na wyświetlaczu i technologią mikroprocesorową umożliwia automatyczną regulację wszystkich funkcji głównych. Amortyzowana szyna i profilowane koła gwarantują bezgłośne przesuwanie.

3 Code Nazwa Opis P maksymalnej wadze 150 kg. szerokość przejścia 750 mm i szerokość poprzecznicy 1600 mm. P maksymalnej wadze 150 kg. szerokość przejścia 850 mm i szerokość poprzecznicy 1800 mm. P maksymalnej wadze 150 kg. szerokość przejścia 1150 mm i szerokość poprzecznicy 2400 mm. P maksymalnej wadze 150 kg. szerokość przejścia 1250 mm i szerokość poprzecznicy 2600 mm. P maksymalnej wadze 150 kg. szerokość przejścia 1350 mm i szerokość poprzecznicy 2800 mm. P maksymalnej wadze 150 kg. szerokość przejścia 1450 mm i szerokość poprzecznicy 3000 mm. P maksymalnej wadze 150 kg. szerokość przejścia 1550 mm i szerokość poprzecznicy 3200 mm. P maksymalnej wadze 150 kg. szerokość przejścia 1650 mm i szerokość poprzecznicy 3400 mm. P maksymalnej wadze 150 kg. szerokość przejścia 1750 mm i szerokość poprzecznicy 3600 mm. P maksymalnej wadze 150 kg. szerokość przejścia 1950 mm i szerokość poprzecznicy 4000 mm. P maksymalnej wadze 150 kg. szerokość przejścia 2150 mm i szerokość poprzecznicy 4400 mm. P maksymalnej wadze 150 kg. szerokość przejścia 2350 mm i szerokość poprzecznicy 4800 mm. P maksymalnej wadze 150 kg. szerokość przejścia 2550 mm i szerokość poprzecznicy 5200 mm. P maksymalnej wadze kg. szerokość przejścia 900 mm i szerokość poprzecznicy 2000 mm. Siłownik do ciężkich bram P maksymalnej wadze kg. szerokość przejścia 1000 mm i szerokość poprzecznicy 2200 mm. Siłownik do ciężkich bram P maksymalnej wadze kg. szerokość przejścia 1100 mm i szerokość poprzecznicy 2400 mm. Siłownik do ciężkich bram P maksymalnej wadze kg. szerokość przejścia 1200 mm i szerokość poprzecznicy 2600 mm. Siłownik do ciężkich bram

4 Code Nazwa P maksymalnej wadze kg. szerokość przejścia 1300 mm i szerokość poprzecznicy 2800 mm. Siłownik do ciężkich bram Opis P maksymalnej wadze kg. szerokość przejścia 1400 mm i szerokość poprzecznicy 3000 mm. Siłownik do ciężkich bram P maksymalnej wadze kg. szerokość przejścia 1500 mm i szerokość poprzecznicy 3200 mm. Siłownik do ciężkich bram P maksymalnej wadze kg. szerokość przejścia 1600 mm i szerokość poprzecznicy 3400 mm. Siłownik do ciężkich bram P maksymalnej wadze kg. szerokość przejścia 1700 mm i szerokość poprzecznicy 3600 mm. Siłownik do ciężkich bram P maksymalnej wadze kg. szerokość przejścia 1900 mm i szerokość poprzecznicy 4000 mm. Siłownik do ciężkich bram P maksymalnej wadze kg. szerokość przejścia 2100 mm i szerokość poprzecznicy 4400 mm. Siłownik do ciężkich bram P maksymalnej wadze kg. szerokość przejścia 2300 mm i szerokość poprzecznicy 4800 mm. Siłownik do ciężkich bram P maksymalnej wadze kg. szerokość przejścia 2500 mm i szerokość poprzecznicy 5200 mm. Siłownik do ciężkich bram P maksymalnej wadze kg. szerokość przejścia 2900 mm i szerokość poprzecznicy 6000 mm. Siłownik do ciężkich bram

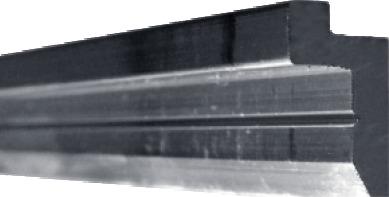

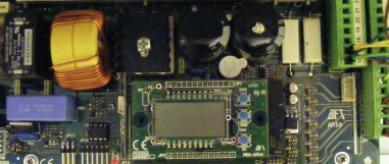

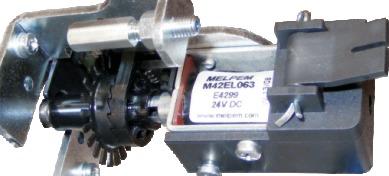

5 PLUS Blokada elektryczna z ogranicznikiem skrzydeł w każdej pozycji zatrzymywania. Profil do szybkiego montażu WMP. Centrala sterowania z wyświetlaczem do programowania i systemem automatycznego ustawiania parametrów ruchu i momentu obrotowego. Wbudowany dwukanałowy odbiornik radiowy.

6 ARIA EVO OPARIA EVO Wbudowane 1 Typ skrzydła Jednostka sterująca Obsługa ręczna Typ silnika Zasilanie silnika Rodzaj wyłącznika krańcowego 2 przesuwne ARIA EVO ze zmianą kierunku/pozycji dunker motor 24 V enkoder + ogranicznik automatyczny podczas otwierania Przejazd użyteczny od 2900 mm do 2900 mm Prędkość otwierania do 200 cm/sec Prędkość zamykania Prędkość zbliżania Reakcja na uderzenie Blokada Odblokowywanie Cykl użytkowy Warunki otoczenia do 200 cm/sec od 5 cm/sec do 10 cm/sec elektroniczny ogranicznik momentu obrotowego mechaniczna dźwignia odblokowująca ciągły od 0 C do 50 C Stopień ochrony IPX0 Liczba skrzydeł 2 Waga kg

7 Code Nazwa Opis D VISTA SEL Przełącznik wyboru funkcji do drzwi dla pieszych serii, SL C, TL D MITTO B RCB02 R1 Nadajnik z 2 kanałami. Zasięg 50/100 m. Zasilanie 12 V za pomocą 1 baterii typu 23 A P SBV Poprzecznica wspornikowa z aluminium anodyzowanego do P PRV AA SL Profil złącza skrzydła Vista SL. Długość 2,6 m. P WMP SL SLC Zawiera 2 profile wspornikowe poprzecznicy o długości 1 m każdy N ERV Solenoid lock assembly for /SL C, (use with BBV recommended) ERV N ELA SL 24.B KIT Zestaw do montażu 5 systemów mechanicznych bezpiecznego otwierania zgodnie z normą CO48) z gumą do Vista SL. Do użytku laboratoryjnego. P PPR Pattino per profilo guidaporte inferiore per telaio in alluminio - 1 pz per anta P PGI Profilo guidaporte inferiori per telaio in alluminio PGI, al metro lineare P SASAM 1 System przeciwpanikowy wyważany z anodyzowanego aluminium do drzwi jedno. Długość maks mm P SASAM 2 System przeciwpanikowy wyważany z anodyzowanego aluminium do drzwi dwu. Długość maks mm P RB Naścienny pilot 4-kanałowy, kod zmienny P VIO-DT2 Czujnik aktywacji dwukierunkowy i bezp., podwójna technologia, monitorowany P VIO-DT1 Czujnik aktywacji jednokierunkowy i bezp., podwójna technologia, monitorowany P IXIO-DT1 Czujnik aktywacji jednokierunkowy i bezp., podwójna technologia, monitorowany, programowalny, z pilotem P VIO-ST Czujnik bezp., na podczerwień, monitorowany

8 Code Nazwa Opis P VIO-M Czujnik aktywacji jednokierunkowy, kompaktowy P MAGIC SWITCH Dotykowy przycisk uruchamiający P PUSH PLATE Przycisk uruchamiający P SPAC Para zamków (2) do kryształowego skrzydła P KIT FPA MA-I2 Zestaw fotokomórki, podwójna para FPA MA 12 ze wspornikami do Vista P KIT FPA2 Zestaw fotokomórki, para FPA ze wspornikami do Vista P KIT FPA1 Zestaw fotokomórki, para FPA ze wspornikami do Vista P Q.BO TOUCH Bezprzewodowy, dotykowy cyfrowy panel przyciskowy, działający na częstotliwości 433 MHz, kod zmienny. Może zarządzać maks. 10 kanałami i maks. 100 kodami. P B EBA RS 485 LINK Karta rozszerzająca do przyłączenia zespołów centrali z zarządzaniem szeregowymi elementami sterowania

9 Czym jest U-Link? Innowacyjna technologia, która da Ci nową moc. Absolutna nowość oferowana wyłącznie przez firmę BFT: U-Link, Universal Link, to ekskluzywna platforma opracowana przez BFT, umożliwiająca tworzenie ekosystemów technologicznych. W obrębie Home Access Automation umożliwia dialog z wszystkimi urządzeniami należącymi do systemu automatyki dostępu do domu, niezależnie od ich marki. W ten sposób oszczędzasz czas, kontrolujesz wszystko w prosty sposób i nie musisz się o nic martwić. Jest intuicyjna Łatwa w instalacji, łatwa w obsłudze Jest skalowalna Umożliwia dodawanie nieograniczonej liczby urządzeń Jest elastyczna Umożliwia tworzenie wzajemnie połączonych ze sobą grup produktów Jest praktyczna Działa zarówno z połączeniem internetowym, jak i bez niego Jest funkcjonalna Parametry, którymi można sterować zdalnie za pośrednictwem specjalnych aplikacji

10 Wszystko w jednym schemacie: odkryj tę nadzwyczajną technologię To jedyna platforma na świecie, która umożliwia tworzenie ekosystemów technologicznych, oferując przy tym szeroki wachlarz rozwiązań dla różnych branż. Ta platforma, opracowana przez firmę BFT i obsługująca jej produkty, dzięki kartom B-Eba i odbiornikowi Clonix U-Link dostosowuje się do dowolnego protokołu i produktu należącego do systemów automatyki dostępu (również marek innych niż BFT i produktów BTF niemacierzystych U-Link) i znajduje zastosowanie w różnorodnych branżach. W ten sposób każde urządzenie staje się inteligentne i może być łączone z innymi systemami dzięki językowi, który nabiera uniwersalnego charakteru. U-Base 2 Oprogramowanie do instalacji, konserwacji i wyszukiwania wszelkich usterek kompatybilnych siłowników U-link w łatwy i wygodny sposób. U-SDK U-Sdk to innowacyjna aplikacja, dzięki której systemy automatyki BFT stają się kompatybilne i możliwe do zintegrowania z siecią zarządzania BMS przeznaczoną do monitorowania budynków. Magistro Innowacyjny, łatwy do zainstalowania system, umożliwiający zarządzanie całą automatyką domową w wyjątkowo prosty sposób. U-Control U-Control jest aplikacją pomagającą w prostej i szybkiej integracji urządzeń automatyki BFT w obrębie dużych systemów zarządzania budynkami (Building Management). Blue-Entry Technologia dotrzymująca kroku czasom, w którym żyjemy, ukierunkowana na codzienne wymagania: dzięki zastosowaniu U-link teraz do otwarcia bramy domu potrzebny jest jedynie smartfon. Clonix U-Link Umożliwia łączenie z systemami U-Link produkty niemacierzyste U-Link lub produkty marek innych niż BFT. ION AT BU ILD IN G HOM EA CC E SS OM PR NIEM ODUKT Y ACIE R U-LIN ZYSTE K ION U-LINK: PLATFORMA POŁĄCZENIOWA ROZWIĄZANIA BFT PRODUKTY BFT OPARTE O U-LINK BRANŻE ZASTOSOWANIA U-Base 2 AT TOM AU U-Base 2 U-Control Siłowniki BFT niemacierzyste U-Link lub produkty należące do innych marek: czy można je połączyć z platformą U-Link? Tak, dzięki odbiornikom Clonix. Akcesoria, które nie znają granic. SS CE AC Magistro AU T Blue-Entry TY UK YCH OD N PR EK IN TF B R MA NIŻ UR B N AN AC CESS AUTOMATIO U-SDK U-SDK B-eba Bezpośrednie połączenie przewodowe z Twoimi siłownikami. Karty rozszerzeń B-eba umożliwiają podłączanie urządzeń zewnętrznych, takich jak komputer, smartfon i tablet, do siłownika BFT, do odbiornika Clonix lub połączenie w obrębie sieci U-Link większej liczby produktów BFT. Te akcesoria integrują się z technologią U-Link oraz z protokołami Bluetooth, Z-Wave, TCP/ IP, jak również umożliwiają połączenie szeregowe RS485. Urządzenie, które w pełni tłumaczy to, co BFT rozumie pod pojęciem wzajemnych połączeń.
