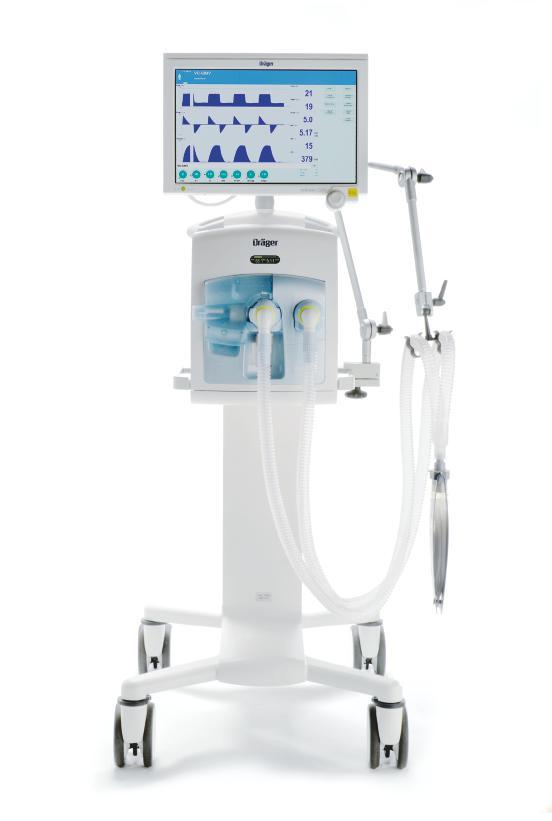

1 Evita Infinity V500 Wentylacja i monitorowanie oddychania Połączenie uniwersalnego respiratora o wysokiej wydajności z systemem Infinity Acute Care System, w celu sprostania wymaganiom nowoczesnej intensywnej opieki nad pacjentem. MT Dräger. Technika dla Życia.

2 02 Dräger Evita Infinity V500 Zalety Narzędzia do Twojej terapii oddechowej Narzędzia do diagnostyki płuc takie jak manewr niskiego przepływu (punkty przegięcia) Trendy rekrutacji oddech do oddechu (np. PEEP, EIP, VT, Cdyn) Narzędzia rekrutacyjne (np. Pauza wdechowa, QuickSet, PressureLink) PC-APRV z AutoRelease Objętościowe monitorowanie CO 2 (VCO 2, VTCO 2, Slope Phase 3, Vds/VTe) Parametry odzwyczajania (np. RSBi, P0.1, NIF) Automatyczne odzwyczajanie dzięki SmartCare/PS Zmienne wsparcie ciśnieniowe (VPS), Proporcjonalne wsparcie ciśnieniowe (PPS), Automatyczna kompensacja rurki (ATC) Graficzna prezentacja oporów dróg oddechowych i podatności płuc dzięki Smart Pulmonary View Koncepcja Room-to-breathe (AutoFlow, BIPAP, VG) Możliwość stosowania do wentylacji noworodków (najmniejsza objętość oddechowa: 2 ml) Funkcje wspomagające Twoją pracę Nieinwazyjna wentylacja we wszystkich trybach i dla każdej kategorii pacjenta Terapia O 2 pozwala na dozowanie tlenu o stałym przepływie Elastyczna konfiguracja ekranu: 6 różnych widoków dla każdego pacjenta w zależności od prowadzonej terapii Pełny zapis wszystkich danych pacjenta, alarmów i trendów Eksport danych poprzez port USB Funkcja pomocy kontekstowej oraz instrukcji obsługi dla trybów wentylacji, alarmów i funkcji urządzenia Funkcja RFID np. do monitorowania interwałów wymiany akcesoriów i transferu parametrów wentylacji

3 Dräger Evita Infinity V Akcesoria Akcesoria Infinity ID Wszystkie akcesoria Infinity ID zostały zaprojektowane z myślą o usprawnieniu prowadzenia opieki, uproszczeniu rutynowych zadań oraz optymalizacji czasu pracy przy jednoczesnym podniesieniu poziomu bezpieczeństwa pacjenta. D

4 04 Dräger Evita Infinity V500 Dane techniczne Rodzaj pacjenta Ustawienia wentylacji Tryby wentylacji Rozszerzenia Dorośli, dzieci, noworodki VC-CMV VC-SIMV VC-AC VC-MMV PC-CMV PC-BIPAP 1) / SIMV+ PC-SIMV PC-AC PC-APRV PC-PSV SPN-CPAP/PS SPN-CPAP/VS SPN-CPAP SPN-PPS AutoFlow / Volume Guarantee (Gwarantowana Objętość): automatyczna adaptacja przepływu wdechowego w trybach wentylacji objętościowej (VC-AC) Zmienne wspomaganie ciśnieniowe Smart Pulmonary View ATC Automatic Tube Compensation (automatyczna kompensacja oporów rurki intubacyjnej) NIV wentylacja przez maskę SmartCare /PS 2.0 Automatyczny protokół kliniczny SPN-CPAP/PS Pętla PV przy niskim poziomie przepływu Częstotliwość wentylacji (RR) Czas wdechu (Ti) Objętość oddechowa (VT) Przepływ wdechowy (Przepływ) Terapia O 2 0,5 do 98/min (dorośli) 0,5 do 150/min (dzieci, noworodki) 0,11 do 10 s (dorośli) 0,1 do 10 s (dzieci, noworodki) 0,1 do 3,0 l (dorośli) BTPS 0,02 do 0,3 l (dzieci) BTPS 0,002 do 0,1 l (noworodki) BTPS 2 do 120 l/min (dorośli) 2 do 30 l/min (dzieci, noworodki) Ciśnienie wdechowe (Pinsp) 1 do 95 mbar (lub hpa lub cmh 2 O) Limit ciśnienia wdechowego (Pmaks) 2 do 100 mbar (lub hpa lub cmh 2 O) PEEP/przerywany PEEP (DintPEEP) 0 do 50 mbar (lub hpa lub cmh 2 O) Wspomaganie ciśnieniowe (Psupp) 0 do 95 mbar (lub hpa lub cmh 2 O) Czas narastania dla wspomagania ciśnieniowego (Nachylenie) Stężenie O 2 (FiO 2 ) Czułość wyzwalacza (Trigger przepływowy) PC-APRV Kryteria zakończenia wydechu (przepływ wydechowy) (zakończenie wydechu) Proporcjonalne wspomaganie ciśnieniowe PPS (opcja) 0 do 2 s 21 do 100 % obj. 0,2 do 15 l/min Czas wdechu (Twysokie): 0,1 do 30 s Czas wydechu (Tniskie): 0,1 do 30 s Ciśnienie wdechowe (Pwysokie): 1 do 95 mbar (lub hpa lub cmh 2 O) Ciśnienie wydechowe (Pniskie): 0 do 50 mbar (lub hpa lub cmh 2 O) 1 do 80 % Wspomaganie przepływem Dorośli: 0 do 30 mbar/l/s (lub hpa/l/s lub cmh 2 O/l/s) Dzieci: 0 do 100 mbar/l/s (lub hpa/l/s lub cmh 2 O/l/s) Noworodki: 0 do 300 mbar/l/s (lub hpa/l/s lub cmh 2 O/l/s)

5 Dräger Evita Infinity V Dane techniczne Wspomaganie objętością Dorośli: 0 do 100 mbar/l (lub ml/hpa lub cmh 2 O/l) odpowiada kompensacji podatności: do 10 ml/mbar (lub ml/hpa lub ml/cmh 2 O) Dzieci: 0 do 1000 mbar/l (lub ml/hpa lub cmh 2 O/l) odpowiada kompensacji podatności: 1000 do 1 ml/mbar (lub ml/hpa lub ml/cmh 2 O) Noworodki: 0 do 4000 mbar/l (lub ml/hpa lub cmh 2 O/l) odpowiada kompensacji podatności: do 0,5 ml/mbar (lub ml/hpa lub ml/cmh 2 O) Automatyczna kompensacja rurki ATC Terapia O 2 Wyświetlanie wartości mierzonych Pomiar ciśnienia w drogach oddechowych Pomiar przepływu Pomiar objętości minutowej Pomiar objętości oddechowej Pomiar częstotliwości Średnica wewnętrzna rurki, Ø Rurka wewnątrztchawicza ET Dorośli: 5 do 12 mm (0,2 do 0,47 cala) Dzieci: 2 do 8 mm (0,08 do 0,31 cala) Noworodki: 2 do 5 mm (0,08 do 0,2 cala) Rurka do tracheotomii Dorośli: 5 do 12 mm (0,2 do 0,47 cala) Dzieci: 2,5 do 8 mm (0,1 do 0,31 cala) Noworodki: 2,5 do 5 mm (0,1 do 0,2 cala) Stopień kompensacji: 0 do 100% Stały przepływ: 2 do 50 l/min Stężenie O 2 FiO 2 : 21 do 100 obj. % Ciśnienie Plateau Pplat Dodatkowe ciśnienie końcowo-wydechowe PEEP Szczytowe ciśnienie wdechowe PIP Średnie ciśnienie w drogach oddechowych Pmean Minimalne ciśnienie w drogach oddechowych Pmin Zakres: -60 do 120 mbar (lub hpa lub cmh 2 O) Całkowita objętość minutowa MV Wymuszona objętość minutowa MVmand Spontaniczna objętość minutowa MVspon Zakres: 0 do 99 l/min, BTPS Objętość oddechowa VT Zakres: 0 do 5500 ml, BTPS Częstość oddychania RR Częstość oddychania spontanicznego RRspon Zakres: 0/min do 300/min Pomiar O 2 (strona wdechowa) Stężenie wdechowe O 2 FiO 2 Zakres: 18 do 100 % obj. Pomiar CO 2 w strumieniu głównym (wyłącznie dorośli i dzieci) Wyświetlanie wartości obliczonych Stężenie końcowo-wydechowe CO 2 etco 2 Zakres: 0 do 100 mmhg Podatność C Zakres: 0 do 650 ml/mbar (lub ml/cmh 2 O) Oporność R Objętość minutowa przecieku MVleak Indeks dyszenia (RSB) Zakres: 0 do 1000 mbar / (l/s) (lub cmh 2 O / (l/s)) Zakres: 0 do 99 l/min Zakres: 0 do 9999 (/min/l) Ujemny wysiłek wdechowy (NIF) Zakres: -80 do 0 mbar (lub hpa lub cmh 2 O)

6 06 Dräger Evita Infinity V500 Dane techniczne Ciśnienie zaklinowania P0.1 Zakres: -60 do 130 mbar (lub hpa lub cmh 2 O) Prezentacja krzywych Ciśnienie w drogach oddechowych Paw (t): -30 do 100 mbar (lub hpa lub cmh 2 O) Przepływ (t): -180 do 180 l/min Objętość V (t): 2 do 3000 ml Stężenie wydechowe CO 2 etco 2 : 0 do 100 mmhg Alarmy / Monitorowanie Wydechowa objętość minutowa Ciśnienie w drogach oddechowych Wdechowe stężenie O 2 Stężenie końcowo-wydechowe CO 2 Monitorowanie przyspieszonego oddychania (Tachypnea) Monitorowanie objętości Czas alarmu bezdechu Wysoka / niska Wysokie / niskie Wysokie / niskie Wysokie / niskie Wysokie Wysokie / niskie 5 do 60 sekund Dane dotyczące działania Zasada kontroli Liczba cykli westchnień (przerywany PEEP) Nebulizacja leku Odsysanie do toalety oskrzeli Detekcja odłączenia Detekcja ponownego podłączenia Czasowo zmienna, stała objętość, kontrola ciśnienia 1 do 20 cykli wydechowych Przez 5, 10, 15, 30 minut Automatyczna Automatyczna Wzbogacanie w tlen Maks. 3 minuty, dorośli 100 % obj., dla dzieci i noworodków współczynnik od 1 do 2 rzeczywistego stężenia FiO 2 Faza aktywnego odsysania Maks. 2 minuty Końcowe natlenianie Maks. 2 minuty, dorośli 100 % obj., dla dzieci i noworodków współczynnik od 1 do 2 rzeczywistego stężenia FiO 2 System zasilania dla spontanicznego oddychania oraz Psupp Przepływ wdechowy Objętość przestrzeni martwej z kuwetą CO 2 bez kuwety CO 2 Adaptacyjny system CPAP z dużym przepływem początkowym Maks. 180 l/min < 15 ml < 11 ml Dane dotyczące obsługi Zasilanie Zasilanie sieciowe Pobór prądu Zużycie energii w czasie pracy, bez ładowania akumulatora wewnętrznego Zasilanie gazami Ciśnienie O 2 Ciśnienie powietrza Parametry fizyczne Wymiary (S W G) Evita Infinity V500 Infinity C V, 50/60 Hz Maks. 1,1 A przy 230 V respirator z panelem Medical Cockpit Maks. 1,6 A przy 230 V GS500 Maks. 2,5 A przy 100 V respirator z panelem Medical Cockpit Maks. 3,7 A przy 100 V z GS500 Maks. 2,5 A respirator z panelem Medical Cockpit Maks. 3,7 A z GS500 Około 100 W respirator z panelem Medical Cockpit Około 180 W z GS500 2,7 do 6,0 bar (lub 270 do 600 kpa lub 39 do 87 psi) 2,7 do 6,0 bar (lub 270 do 600 kpa lub 39 do 87 psi) mm mm

7 Dräger Evita Infinity V Dane techniczne Evita Infinity V500 oraz Infinity C500 Evita Infinity V500 oraz Infinity C500 (na wózku) GS500 (mocowane wyłącznie na wózku) Masy Evita Infinity V500 Infinity C500 GS500 Evita Infinity V500 oraz Infinity C500 Evita Infinity V500 oraz Infinity C500 (na wózku) Mocowanie: rama wspierająca Adapter dla stojaka 38 mm Infinity C500 Porty wejścia/wyjścia mm mm mm Około 16 kg Około 7 kg Około 10 kg 25 kg 59 kg 1,65 kg 2,35 kg Kolorowy ekran dotykowy TFT o przekątnej 17 cali 3 zewnętrzne złącza RS-232 (9-pin) 4 porty USB (na tylnym panelu) 2 porty USB (jeden po każdej stronie) 1 DVI dla niezależnego wyświetlacza z ekranem dotykowym (do przyszłych zastosowań) 2 DVI (nieużywane) 2 złącza RJ-45 Ethernet 1) BIPAP znak towarowy używany w ramach licencji. ATC oraz AutoFlow znaki towarowe firmy Dräger.
