1 Palenisko akumulacyjne Drzwiczki piecowe

2

3 Spis treści Technologia Piece akumulacyjne Technika i jakość Ramy Design Produkty Palenisko akumulacyjne SF Drzwiczki piecowe GT Drzwiczki piecowe GT Regulacja spalania Firma Hoxter 3

4 4

5 Piece akumulacyjne Piec kaflowy uważany jest za szczytowe osiągnięcie rzemiosła zduńskiego. Indywidualnie zaprojektowane piece stanowią prawdziwe serce każdego mieszkania lub domu. Ich niewątpliwą zaletą jest zdolność do długiego zatrzymywania zgromadzonego ciepła, które zostaje następnie uwolnione do pomieszczenia w postaci promieniowania. Gorące spaliny przepływają przez system ciągu i przekazują mu część swojej energii cieplnej. Palenisko i cały system ciągu składają się z materiałów akumulacyjnych, które posiadają zdolność do zatrzymywania ciepła nawet przez okres 12 godzin. Zgromadzone ciepło promieniuje następnie stopniowo z masy akumulacyjnej w kierunku powierzchni pieca i dalej do pomieszczenia. Uwalniane ciepło i jego właściwości są bardzo podobne do promieniowanie słonecznego i mają niezwykle pozytywny wpływ na organizm i zdrowie człowieka. 5

6 GT2 70/40/38

7 Niezwykle duże przeszklenie połączone z tradycyjną funkcjonalnością Dzięki możliwościom akumulacji ciepła i zdrowemu promieniowaniu cieplnemu, piece akumulacyjne należą do najbardziej korzystnych sposobów ogrzewania. Wielkość paleniska i ilość masy akumulacyjnej określane są zawsze w zależności od konkretnych pomieszczeń i ich straty ciepła. Paliwo do pieców akumulacyjnych dokłada się tylko dwa razy w ciągu dnia. Przy rozpalaniu piece gromadzą ciepło i następnie ogrzewają pomieszczenie aż do momentu kolejnego dołożenia paliwa. Szybkie dostarczanie ciepła do pomieszczenia po rozpaleniu zapewnia promieniowanie ciepła przez szybę. Dzięki bardzo dobrym właściwościom izolacyjnym podwójnego przeszklenia drzwiczek pieców HOXTER szyba jest większa i w ten sposób przynosi więcej korzyści z palącego się ognia. 7

8 Technika i jakość Wydajne spalanie i mała ilosć odpadów Zastosowanie bezrusztowego spalania ma dla użytkownika wiele ważnych zalet. Materiał opałowy wypala się aż do najdrobniejszego popiołu, tak że cała energia cieplna zostaje wykorzystana. Przez ciągłe spalanie materiału opałowego ilość popiołu została wyraźnie zredukowana a czas regularnych konserwacji wydłużony. Mała ilość drobnego popiołu w komorze spalania sprzyja czystemu spalaniu i umożliwia utrzymanie szyby w czystości, która dla każdego użytkownika jest znacząca. 8

9 GT 37/50

10 Stabilny profil drzwiczek Drzwiczki są ruchomym elementem, który powinien wyróżniać się wytrzymałością i stabilnością. Te cechy osiąga się przez specjalnie skonstruowany profil drzwiowy ze stali o grubości 2,5 mm. Dzięki parametrom wytrzymałościowym profili drzwiowych gwarantowana jest stabilność drzwiczek w codziennym użytkowaniu w wysokich temperaturach. Profile drzwiowe umożliwiają zmienne zastosowanie ich w przeszkleniu pojedynczym jak i podwójnym. Uszczelnienie wkłada się w stożkowy rowek w profilu drzwiowym. Forma stożka uniemożliwia wypadnięcie uszczelnienia. 10

11 Podwójne przeszklenie Podwójne przeszklenie jest dopasowaniem się do aktualnych standardów budowlanych. Dzięki nowoczesnym izolacjom zapotrzebowanie na energie całych domów jak i pojedynczych pomieszczeń znacznie zmalało. Dzięki zastosowaniu podwójnego przeszklenia cechy izolacyjne drzwiczek zostały znacząco polepszone tak, że ilość ciepła promieniującego przez drzwiczki do pomieszczenia została zredukowana. Dzięki niskiemu zapotrzebowaniu na energię nie dochodzi do przegrzania pomieszczenia. Standardowo wszystkie urządzenia z płaszczem wodnym oraz drzwiczki piecowe są dostarczane w podwójnym przeszkleniu. We wkładach kominkowych i narożnych wkładach z płaszczem wodnym jest wariant szyby w przeszkleniu pojedynczym jaki i podwójnym. Drzwiczki narożne z podwójnym przeszkleniem Podwójne przeszklenie w drzwiczkach narożnych stanowi doskonały przykład dla perfekcyjnej innowacji, która stała się standardem dla firmy HOXTER. Wewnętrzna szyba w drzwiczkach narożnych jest osadzona w ramie, w uszczelnieniu, przy czym uszczelnienie rekompensuje elastyczność zastosowanych materiałów w wysokich temperaturach. Zarówno zewnętrzna jak i wewnętrzna szyba są zagięte w narożnikach, przez co przestrzeń między szybami pozostaje szczelna i nie powstają w niej żadne zanieczyszczenia. Takie innowacyjne rozwiązanie daje większy wachlarz wyboru przy przeszkleniu narożnym w pomieszczeniach o mniejszym zapotrzebowaniu energetycznym. 11

12 GT 37/50 foto Sommerhuber 12

13 Ramy Cała powierzchnia drzwiczek składa się ze szkła rama jest niewidoczna, co daje nam doskonały widok na ogień. Rama maskująca oraz montażowa podnoszą estetykę urządzenia po zabudowaniu go w pomieszczeniu. Wysokiej jakości materiały oraz wykonanie przyczyniają się znacząco do wartości i design u całości zabudowy. Rama maskująca 2 x 45 Rama maskująca 1 x 90 Rama maskująca 1 x 90 (ECKA) Rama montażowa 50 mm 13

14 Design drzwiczek Rączka kominka dostępna jest w wersji czarnej lub nierdzewnej, klasycznej sprężynowej lub prostej i wąskiej. W przypadku drzwiczek z górnym wysuwem opracowaliśmy oryginalną rączkę zdejmowaną. Tunele lub produkty z systemem tylnego dokładania mogą być wyposażone w bardzo elegancką rączkę niewidzialną, która schowana jest między drzwiczkami a ramą drzwiczek. Listwy do zewnętrznej szyby mogą być zamontowane z standardowymi czarnymi listwami lub ze szczotkowanej stali nierdzewnej. Elementy ze stali nierdzewnej nadają szlachetności w wykończeniu wkładu kominkowego. Klamka sprężynowa Klamka płaska 14

15 GT 63/51

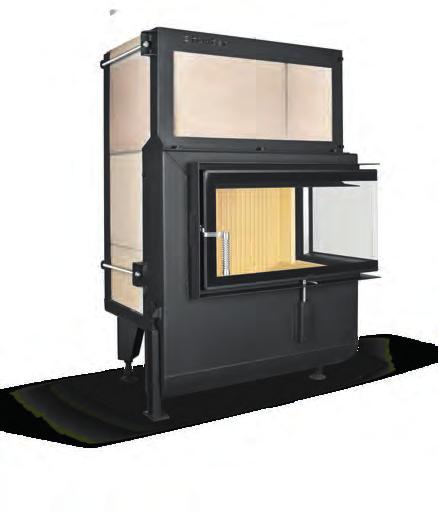

16 Palenisko akumulacyjne SF Doskonałe palenisko akumulacyjne z podwójnym płaszczem szamotowym (6+4 cm) i komorą dopalania z wypalanego betonu żaroodpornego. Regulowany dopływ powietrza wtórnego przez ścianę tylną zapewnia idealne spalanie. Certyfikat jest dla nas czymś oczywistym W związku z wydaniem aktualnych przepisów emisyjnych, wprowadzających ograniczenia w budowie indywidualnych palenisk, firma Hoxter zaprojektowała nowe paleniska akumulacyjne dla drzwiczek piecowych. Certyfikowane paleniska akumulacyjne SF firmy Hoxter powstały w oparciu o sprawdzone rozwiązania oraz przy użyciu tradycyjnych materiałów. Paleniska te spełniają wszystkie wartości emisyjne określone w BimschV stopień 2 (Niemcy) oraz w normie BVG A15 NEU (Austria). Paleniska Hoxter należą wbrew wszystkim zastosowanym innowacjom do kategorii tradycyjnych produktów rzemieślniczych. 16

17 Skuteczne doprowadzanie powietrza do spalania Dzięki systemowi doprowadzania powietrza, paleniska spełniają wszystkie aktualne wymagania wskazane w przepisach emisyjnych. Urządzenie posiada centralny dopływ powietrza pierwotnego i wtórnego. Powietrze pierwotne nawiewane jest z góry bezpośrednio na szybę oraz z przodu do paleniska, co zapewnia efektowne czyszczenie szyby. Powietrze wtórne prowadzone do paleniska przez otwory powietrza w tylnej ścianie gwarantuje natomiast optymalny dopływ powietrza do czystego spalania. Stosunek powietrza pierwotnego do wtórnego jest określany wstępnie w ustawieniach fabrycznych, ale można go zmieniać w zależności od indywidualnych wymagań bezpośrednio w miejscu montażu paleniska. 17

18 Uniwersalny element przejściowy dla wszystkich systemów ciągu Paleniska piecowe Hoxter wyposażone są w element przejściowy, który ułatwia podłączenie zarówno budowanych indywidualnie ciągów, jak i gotowych systemów ciągu. Element został wykonany z materiału wypalanego w temperaturze C, który odznacza się dobrą wytrzymałością nawet na najwyższe temperatury eksploatacyjne pieca. Element przejściowy posiada dwa płaszcze oraz wejście na czujnik temperatury regulacji spalania ABRA 6.1. Podwójne obłożenie szamotowe Jądro palenisk akumulacyjnych Hoxter składa się z tradycyjnego szamotu wypalanego w temperaturze powyżej C. Taki sposób wykonania gwarantuje długoletnią jakość i wytrzymałość. Paleniska posiadają dwa płaszcze. Grubość wewnętrznych cegieł szamotowych wynosi 6 cm, przy czym poszczególne elementy połączone są na pióro i wpust. Płaszcz zewnętrzny składa się natomiast z płyty o grubości 4 cm, która przyklejana jest za pomocą zaprawy zduńskiej. Komora dopalania wykonana została z ceramicznego materiału wypalanego ISONYROLIT, który odznacza się bardzo dobrą wytrzymałością cieplną (nawet C). Beton żaroodporny z niskim przewodnictwem cieplnym wpływa nie tylko na doskonałe wartości emisyjne, ale również na doskonały przepływ ciepła do obłożenia zewnętrznego. 18

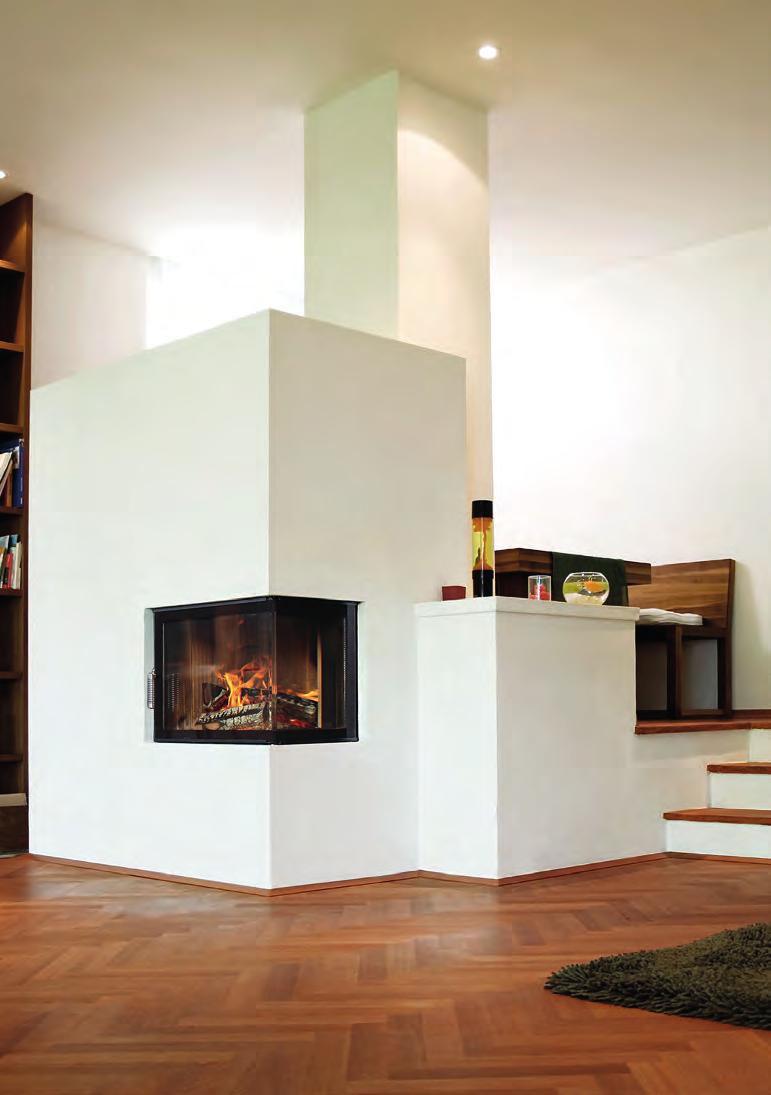

19 SF 50/35/45

20 SF /50 SF /51 SF /50T Dawka paliwa 7 14 kg Dawka paliwa kg Dawka paliwa 7 14 kg Wymiary wewnętrzne paleniska w rzucie poziomym (szerokość x głębokość) 31 x 40 cm Wymiary wewnętrzne paleniska w rzucie poziomym (szerokość x głębokość) 56 x 40 cm Wymiary wewnętrzne paleniska w rzucie poziomym (szerokość x głębokość) 31 x 45 cm SF /35/45 Dawka paliwa 7 10 kg SF /40/38 Dawka paliwa kg Wymiary wewnętrzne paleniska w rzucie poziomym (szerokość x głębokość) 37 x 24 cm Wymiary wewnętrzne paleniska w rzucie poziomym (szerokość x głębokość) 55 x 24 cm 20 Dane i rysunki techniczne dostępne są na naszej stronie

21 SF /51

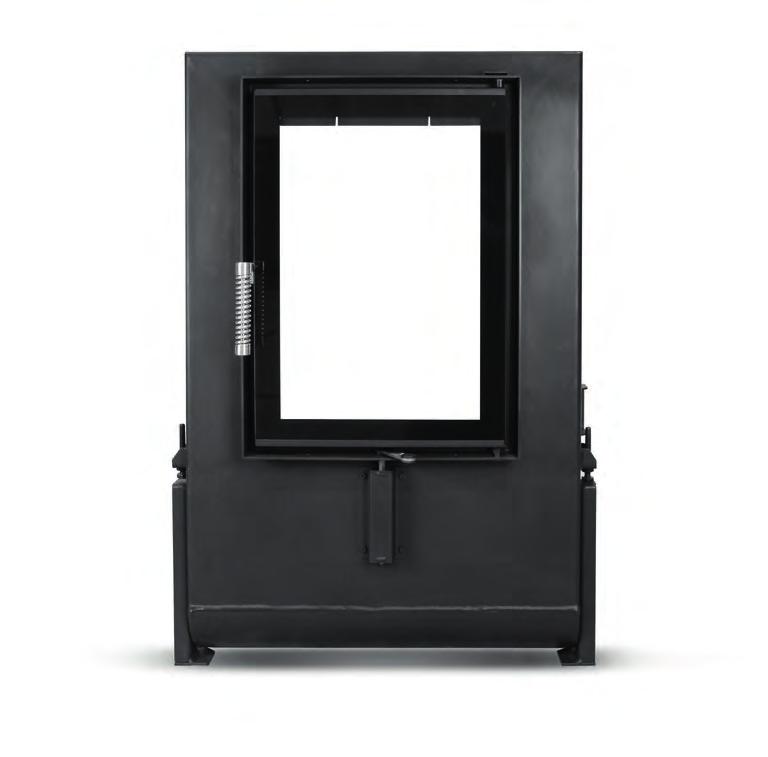

22 Drzwiczki piecowe GT2 Drzwiczki piecowe serii GT2 zostały zaprojektowane według palenisk akumulacyjnych i różnią się od standardowych drzwiczek piecowych GT w następujących punktach: Rama doprowadzania powietrza jest szersza, ponieważ płyty szamotowe muszą sięgać aż do szyby. Wszystkie elementy metalowe są chronione przez szamot. Niniejsza seria wyposażona jest w kołnierz do podłączenia powietrza z zewnątrz. Powietrze do spalania nawiewane jest z góry na szybę, z przodu do paleniska oraz alternatywnie przez podwójne dno. Oferowane wyposażenie do budowy indywidualnych pieców akumulacyjnych obejmuje cegły szamotowe oraz podstawę z podwójnym dnem. 22

23 Regulacja dopływu powietrza Zaletą drzwiczek piecowych GT2 jest potrójna regulacja dopływu powietrza do spalania. W zależności od konkretnych warunków można ustawić indywidualnie czyszczenie szyby, doprowadzenie powietrza do paleniska oraz powietrza wtórnego, co gwarantuje optymalny dopływ powietrza do czystego spalania. W celu zwiększenia dynamiki przepływu powietrza do spalania w zintegrowanym podłączeniu powietrza z zewnątrz w drzwiczkach piecowych GT2 wykorzystane zostały elementy aerodynamiczne, które znajdują się na powierzchniach umieszczonych pionowo względem przepływu powietrza. 23

24

25 Mniej stali, więcej ognia Stalowa rama drzwiczek zakrywana jest za pomocą cegły szamotowej, która pełni zarówno funkcję estetyczną (jednolita powierzchnia z cegieł szamotowych nie jest zakłócana przez komponenty stalowe), jak również funkcję ochronną, ponieważ zabezpiecza komponenty stalowe przed żarem. Niniejsze rozwiązanie zapobiega ewentualnym deformacjom na skutek wysokich temperatur eksploatacyjnych oraz ewentualnej kondensacji wody. Podstawa do budowy indywidualnych pieców akumulacyjnych Dodatkowa podstawa do drzwiczek piecowych pozwala na różnorodne opracowania techniczne pieców akumulacyjnych oraz usprawnia ich funkcjonalność. Podstawę przeznaczoną do jednych drzwiczek można dowolnie podłączyć jako standardowe palenisko lub palenisko z dopływem powietrza wtórnego. W przypadku paleniska z dwoma drzwiczkami podstawa łączy dopływ powietrza oraz centralizuje regulację spalania do jednych drzwiczek. 25

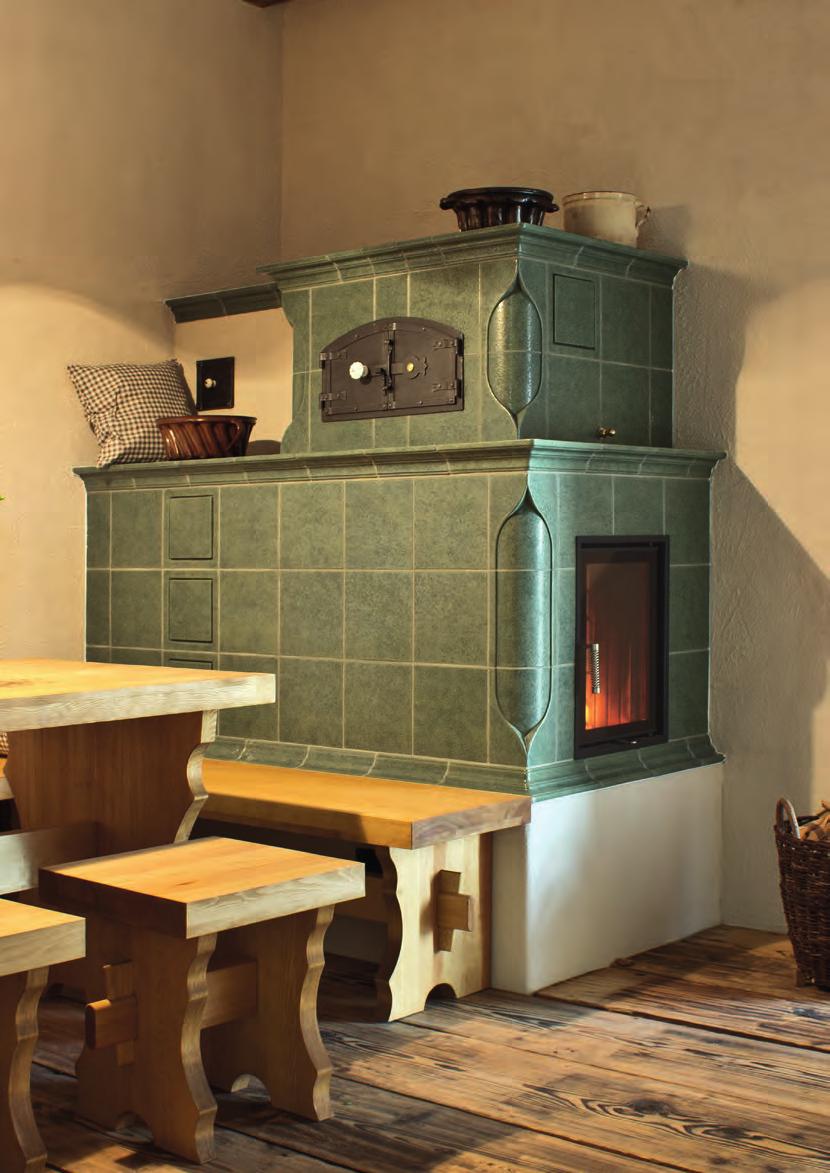

26 GT2 37/50

27 GT2 37/50 Dawka paliwa 10 kg GT2 63/51 Dawka paliwa 15 kg GT2 50/35/45 Dawka paliwa 10 kg GT2 70/40/38 Dawka paliwa 10 kg Dane i rysunki techniczne dostępne są na naszej stronie 27

28 Drzwiczki piecowe GT Wysokiej jakości drzwiczki piecowe Hoxter przeznaczone są do zabudowy w indywidualnych piecach akumulacyjnych. Wszystkie nowe modele drzwiczek piecowych GT zostały zaprojektowane w sposób umożliwiający regulację dopływu powietrza do spalania, tzn. powietrza pierwotnego i wtórnego, przy czym powietrze wtórne musi być prowadzone pod dnem paleniska. Dzięki takiemu rozwiązaniu niniejsze drzwiczki można stosować również w konstrukcjach typu UZ37 (Austria). 28

29 29

30 GT 63/51 GT 37/50

31 GT 32/44 Dawka paliwa 7 kg GT 37/50 Dawka paliwa 10 kg GT 63/51 Dawka paliwa 15 kg GT 50/37 Dawka paliwa 12 kg GT 67/38 Dawka paliwa 15 kg GT 70/40/38 Dawka paliwa 15 kg Dane i rysunki techniczne dostępne są na naszej stronie 31

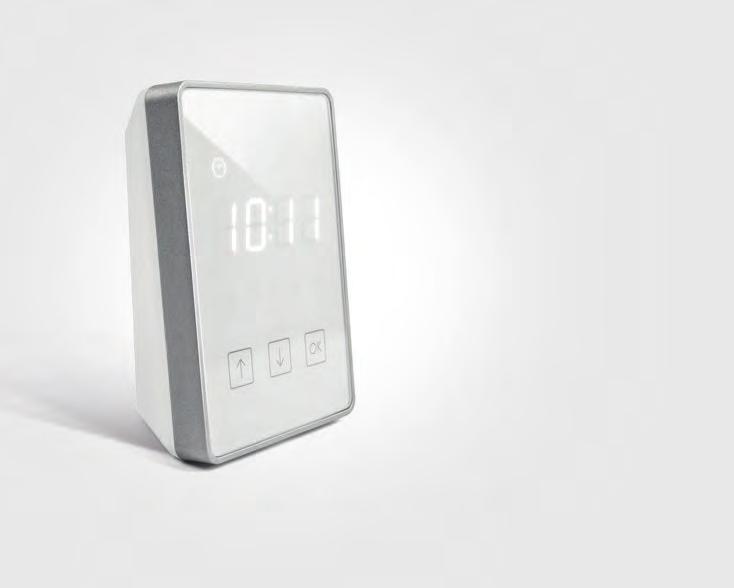

32 Regulacja spalania ABRA 6.1 Nowa automatyczna regulacja spalania rejestruje aktualną fazę procesu spalania i reguluje dokładnie ilość powietrza doprowadzanego do paleniska w celu wydobycia z paliwa maksymalnej ilości energii. Po całkowitym dopaleniu się paliwa następuje zamknięcie klapy powietrza. Niniejszy sposób zapewnia maksymalne wykorzystanie energii zawartej w paliwie i chroni przed utratą ciepła użytkowego. Jednostka sterująca Wyświetlacz Nasze innowacje techniczne ukierunkowane zostały na nowoczesny design oraz rozwiązania oparte na doświadczeniu przenośny wyświetlacz bez połączenia mechanicznego z pozostałymi komponentami regulacji, proste sterowanie, trwałość i jakość poszczególnych elementów. Klapa dopływu powietrza Wyświetlacz Komunikacja między wyświetlaczem a jednostką sterującą odbywa się bezprzewodowo. Wyświetlacz można umieścić w każdym miejscu w domu, dzięki czemu wszystkie informacje dotyczące przebiegu spalania będą zawsze pod ręką. 32

33 GT 37/50 Nowa jednostka sterująca i styk drzwiowy Nowy korpus jednostki został wykonany z aluminium i wyposażony w kolorowe złącza oraz zewnętrzne złącze zasilające. Bezkontaktowy wyłącznik drzwiowy pracuje na zasadzie sił magnetycznych, co zapobiega jakimkolwiek uszkodzeniom pod wpływem części mechanicznych. Niniejsze rozwiązanie nie wymaga żadnych prac konserwacyjnych. Solidna przepustnica Nowa przepustnica wykonana została ze stali nierdzewnej 1 mm, w celu ochrony przed ewentualnymi deformacjami mechanicznymi. Posiada serwomotor SIEMENS ze sprężyną powrotną. W przypadku awarii prądu klapa otwiera się automatycznie dzięki sprężynie i przesyła informację o danej pozycji do jednostki sterującej. Niniejsze rozwiązanie pozwala uniknąć błędów wynikających z nieprawidłowej pozycji klapy. 33

34 Firma Hoxter Najlepsze technologie zaczynają się od szczegółu Nawet najmniejsza część posiada swoje miejsce i funkcję. Tworzymy produkty o bardzo dobrej jakości dzięki zastosowanym materiałom oraz znakomitej pracy ludzi. Skupiamy się na potrzebach użytkowników oraz szczegółowym opracowaniu technicznym. Właśnie dlatego produkty HOXTER spełniają najwyższe wymagania dotyczące jakości oraz zapewniają maksymalny komfort obsługi.

35 Hoxter obsługa klienta Ręczymy za nasze produkty i jesteśmy dla Was zawsze wtedy, gdy nas potrzebujecie. Wszystkie zapytania serwisowe rozwiązujemy w ciągu kilku dni. Serwis kliencki realizujemy bezpośrednio z produkcji za pośrednictwem techników, którzy doskonale znają nasze urządzenia. Otwory rewizyjne w korpusie wkładów umożliwiają dostęp do wszystkich poruszających się części. W obudowie nie trzeba więc montować żadnych kratek ani innych podobnych otworów serwisowych. 35

36 Państwa zaufanie jest dla nas najważniejsze Bierzemy pełną odpowiedzialność za nasze produkty. Przy zakupie nowego produktu lub naprawie starszego możecie polegać na naszym wsparciu technicznym i serwisie. Pomożemy Państwu z wyborem odpowiedniego produktu oraz technologii ogrzewania Waszego domu. Nasza sieć handlowa składa się z przeszkolonych specjalistów, którzy zajmują się kompleksową realizacją pieców akumulacyjnych i kominków. 36

37 Znamy się na tym, co robimy Ścisła współpraca z rzemieślnikami oraz długoletnie doświadczenie w obszarze rozwoju i konstrukcji techniki zduńskiej sprawiły, że jesteśmy prawdziwymi fachowcami w tej dziedzinie. Wartości, które stworzyliśmy do tej pory, motywują nas przy kolejnych projektach i powodują, że nasze produkty należą do grona tych najlepszych. Jesteśmy dumni z tego, że nasze rozwiązania innowacyjne wpływają na rozwój technologii w całej branży zduńskiej. 37

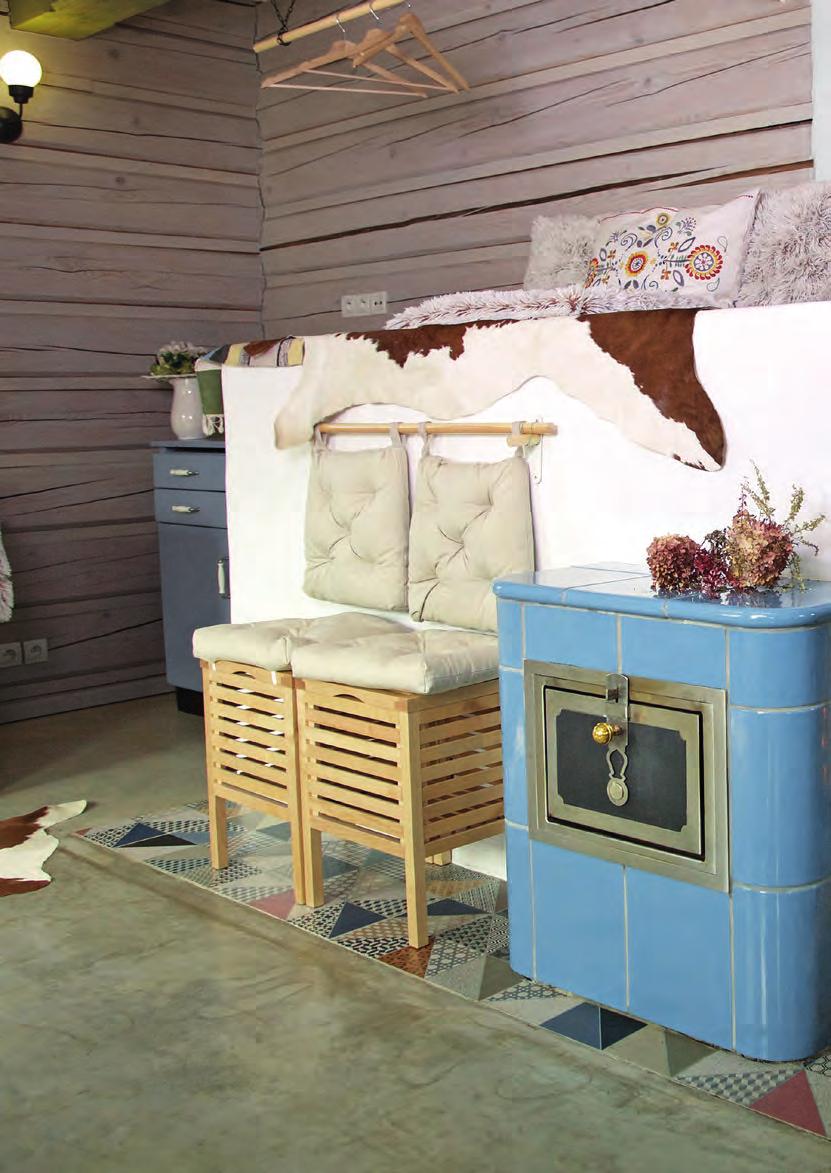

38 GT 37/50
