1 Holmatro Przecinaki i Nożyce Przemysłowe

2 Zawładnąć Siłą Produkty Holmatro tworzone są z myślą, że tylko kontrolowana siła może być skutecznie wykorzystywana. Wyrażamy tą wizję poprzez hasło Mastering Power - zawładnąć siłą, które doskonale sprawdza się się w działaniach obu biznesowych jednostek, tworzących grupę Holmatro. Industrial Equipment zajmuje się stosowaniem i kontrolowaniem siły wysokiego ciśnienia w przemyśle ciężkim. Dla Holmatro Rescue Equipment kwestią życia i śmierci jest, aby oddziały straży pożarnej i inne jednostki ratownicze pracowały w kontrolowany, precyzyjny i dobrze przemyślany sposób z użyciem właściwego sprzętu. Wczytaj link do filmu o firmie Holmatro

3

4 4 Wstęp Firma Holmatro 6 Czym Jest Holmatro? 7 Przecinaki i Nożyce Przemysłowe Holmatro 8 Zastosowania Dla Produktów 10 Nożyce Hydrauliczne - Charakterystyka 11 Ostrza Do Nożyc Przemysłowych 12 Przecinaki Hydrauliczne Nożyce Przenośne 14 Nożyce Stacjonarne Standardowy 18 Ostrza Montowane Poziomo 20 Obsługa Dwuręczna 22 Ostrza Ustawione Poziomo I Obsługa Dwuręczna 24 Pompy Przenośne 26 Pompy Stacjonarne 27 Pompy O Wyjątkowej Wytrzymałości 28 Węże Węże Do Nożyc Przenośnych 29 Węże Do Nożyc Stacjonarnych 30 Akcesoria Narzędzia Serwisowe 31 Smary 33 Systemy Transportowania I Mocowania 34 Hydrauliczne Przecinaki Do Kabli Przecinaki Do Lin Stalowych Powrót Sprężynowy 36 Przecinaki Do Kabli Powrót Sprężynowy 37 Powrót Hydrauliczny 38 Miniprzecinak Powrót Sprężynowy 39 Pompy Ręczne Jednostopniowe 40 Dwustopniowe 42 Pompa Nożna 44 Kompaktowe Pompy Pneumatyczne Jednostronnego Działania 46 Dwustronnego Działania 47 Kompaktowa Pompa Elektryczna 48 Węże Hydrauliczne

5 5 Węże Pojedyncze 49 Węże Standardowe 50 Węże Wydłużające 51 Manometry Podziałka Wyskalowana W Barach 52 Podziałka Wyskalowana W Tonach 53 Adaptery Manometrów 54 Zestawy Manometrów 54 Akcesoria Do Pomp Ręcznych Zawory Sterujące 55 Akcesoria 55 Przecinaki Elektrohydrauliczne Przecinaki Do Prętów Zbrojeniowych 58 Przecinaki Do Drutów Sprężających 59 Narzędzie Wielofunkcyjne 60 Serwis I Bezpieczeństwo Serwis I Bezpieczeństwo 62

6 Firma Holmatro 6

7 Czym Jest Holmatro? 7 SCC* ISO

8 Przecinaki i Nożyce Przemysłowe Przemysłowa linia produktów Holmatro obejmuje szeroki zakres hydraulicznych narzędzi tnących opracowany specjalnie dla rynków takich jak recykling, rozbiórki, przemysł jądrowy, odlewnie i budownictwo. Nasze doświadczenie zapewnia nam wiedzę techniczną potrzebną do zaoferowania adekwatnych rozwiązań dla niemal każdego zastosowania dla cięcia, jakie można znaleźć Przecinaki i Nożyce Przemysłowe Holmatro 8

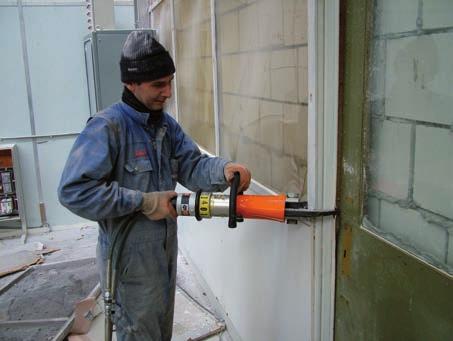

9 Przecinaki i Nożyce Przemysłowe Holmatro 9

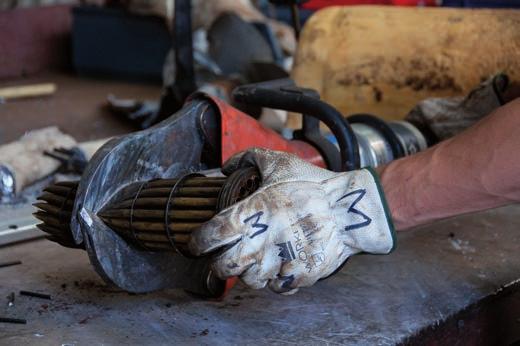

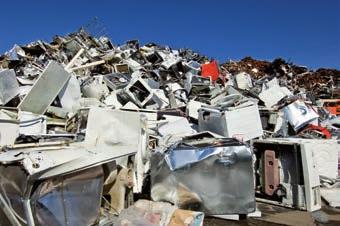

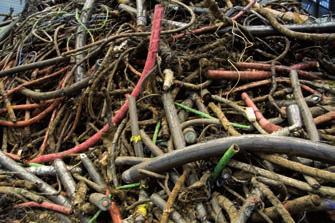

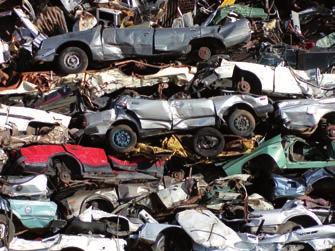

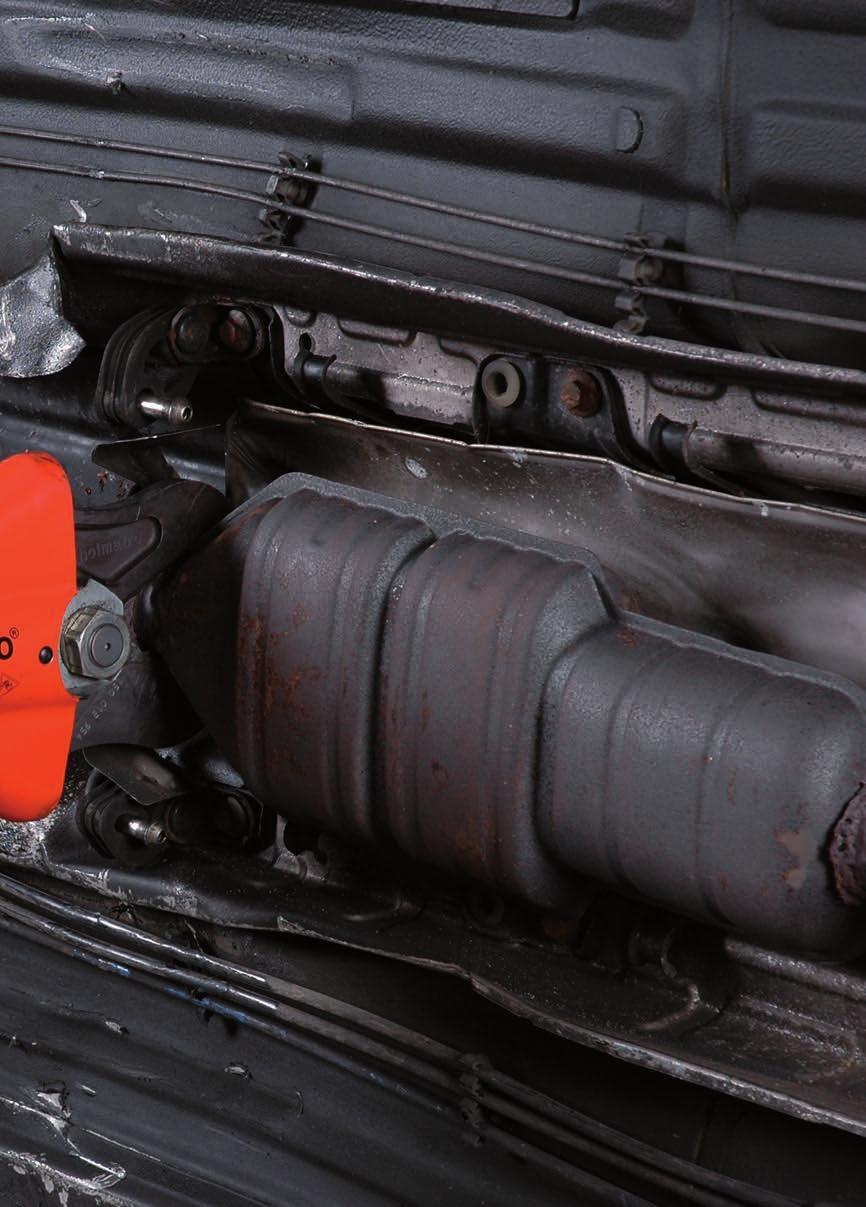

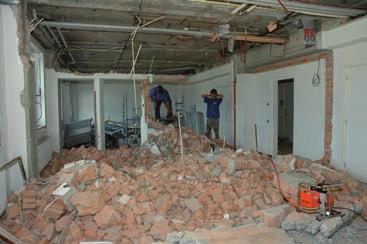

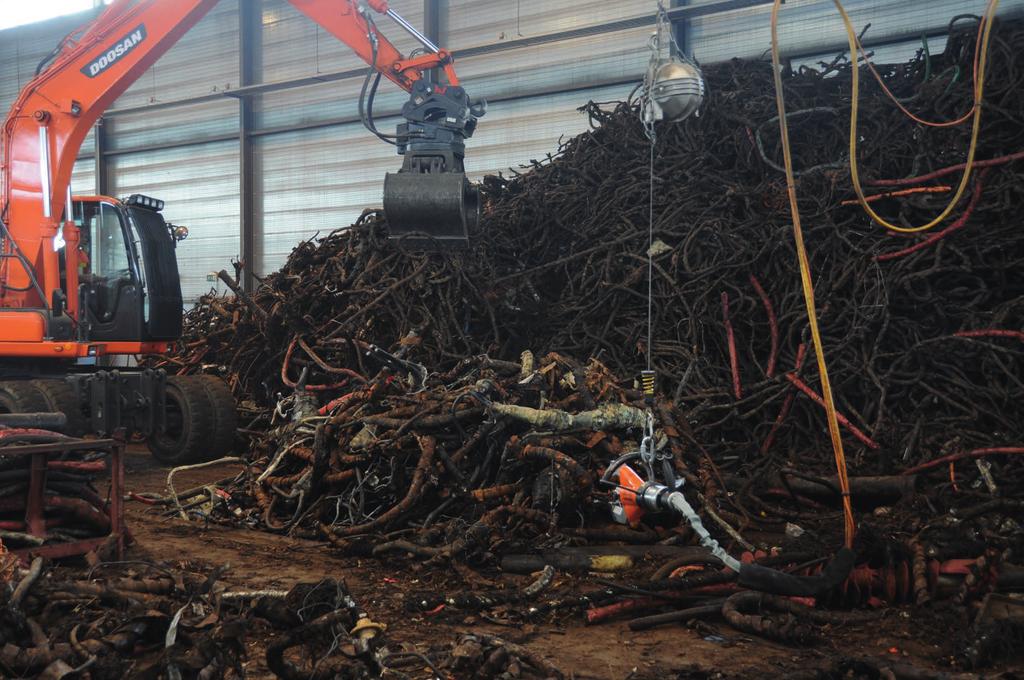

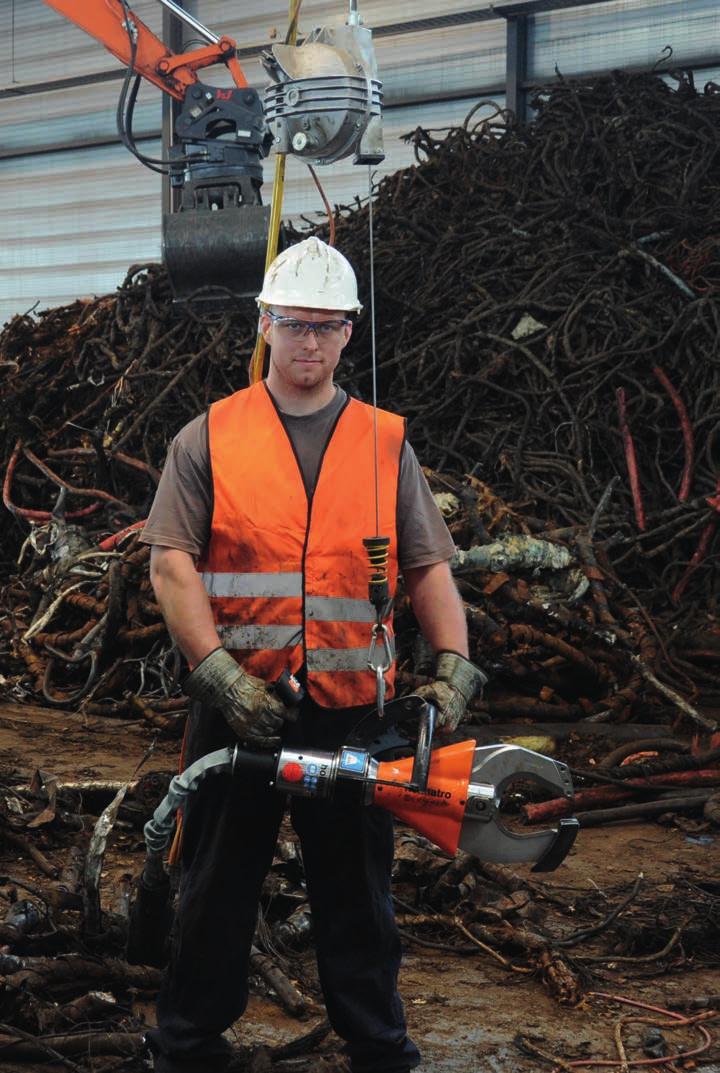

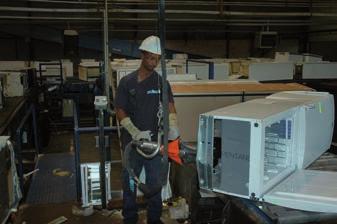

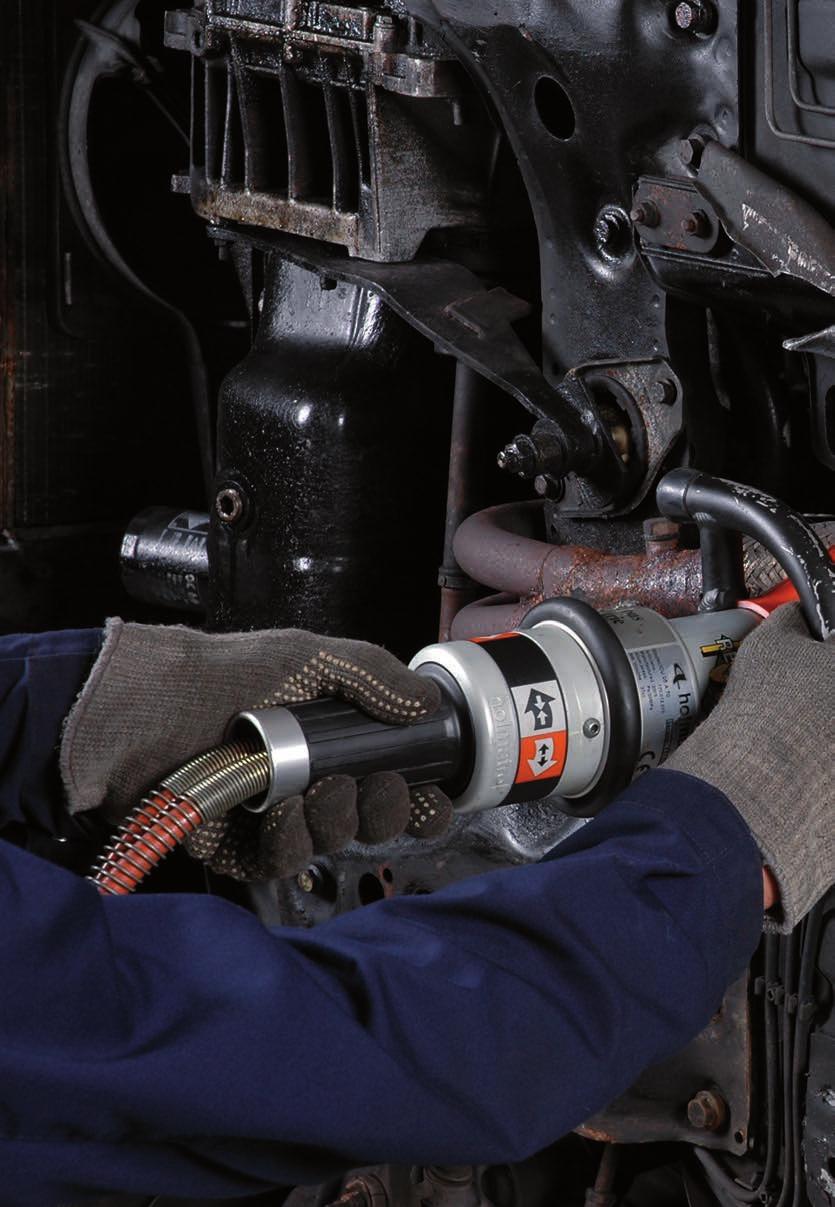

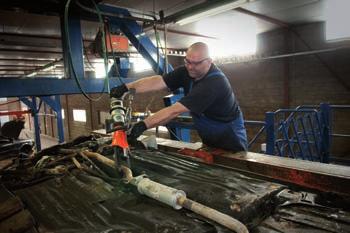

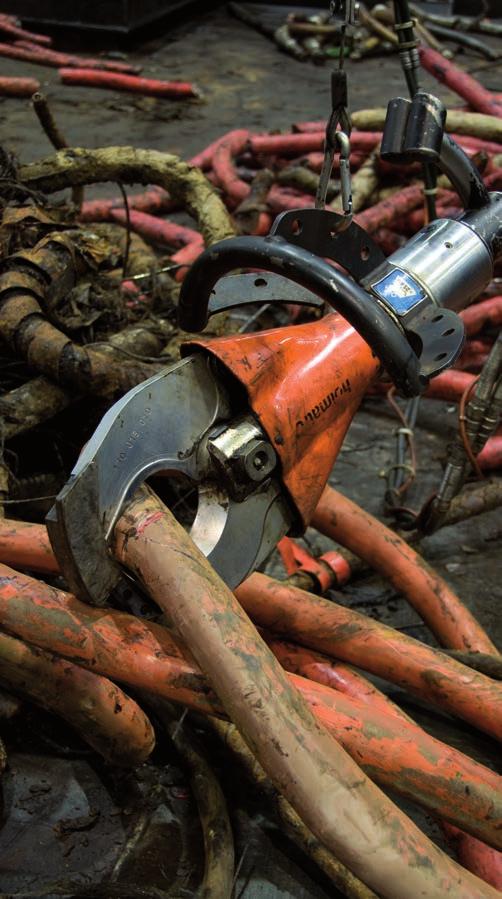

10 Zastosowania Dla Produktów 10 Recykling pojazdów Dzięki niskiemu ciężarowi i specjalnej budowie ostrzy, nożyce przenośne fi rmy Holmatro stanowią idealne narzędzie dla recyklingu pojazdów. Najlżejsze nożyce ważą tylko 9,4 kg, a specjalne ostrza w kształcie litery U wciągają materiał w kierunku najmocniejszego punktu nożyc. Dzięki temu nożyce są idealne do przecinania katalizatorów, rur wydechowych, drzwi, słupków, wałów napędowych (wydrążonych), mocowań silników, kolumn kierowniczych, zderzaków, osłon rurowych i wahaczy tłoczonych. Recykling / produkcja kabli Cięcie kabli (masowych, telefonicznych, elektrycznych i lin stalowych) stanowi sztukę samą w sobie. Generalnie, ten typ kabli składa się z niezliczonej liczby małych drutów i żył, które podczas cięcia często w sposób nieodwracalny dostają się pomiędzy ostrza nożyc. Sytuacje takie powodują spadek wydajności. Co więcej, udowodniono, że skracają żywotność narzędzi tnących. Z tego względu fi rma Holmatro opracowała ostrza tnące o specjalnym prowadzeniu. Dzięki temu ostrza są prowadzone prosto w stosunku do siebie i nie są rozdzielane ani odkształcane. Recykling urządzeń gospodarstwa domowego Firma Holmatro opracowała specjalne nożyce do recyklingu urządzeń AGD, takich jak lodówki i zamrażarki. Proste ostrza tych nożyc dodatkowo wyposażono w funkcję rozwierania, co pozwala na szybkie usunięcie sprężarki bez zmiany narzędzi. Ostrza umożliwiają także odsunięcie materiału dla stworzenia miejsca dla przecięcia rur i kabli, ponownie przy pomocy tych samych nożyc. Rozbiórki Przy rozbiórkach natknąć się można na setki materiałów, które trzeba usunąć z rozmaitych budynków i konstrukcji. Bardzo dobre do prac rozbiórkowych przy zróżnicowanych materiałach są nożyce Holmatro o krótkich i standardowych ostrzach. Ostrze standardowe jest idealne do przecinania większych elementów z uwagi na swój kształt litery U, dzięki któremu materiał jest przesuwany do najsilniejszego punktu nożyc. Ostrze krótkie sprawdza się znakomicie w sytuacjach, w których jest mało miejsca, a przy tym wymagana jest duża siła cięcia. Konstrukcje betonowe Do pracy ze zbrojeniami stalowymi konieczne są bardzo mocne narzędzia. Właśnie takie jak elektryczne i hydrauliczne nożyce fi rmy Holmatro! Przecinanie zbrojeń stalowych i splotów (lub drutów) do sprężania betonu oparte jest na hydraulice, która jest szybka, bezpieczna, dokładna i cicha. Nożyce te są w stanie przecinać łatwo i bezpiecznie elementy o średnicach do 32 mm. Główną zaletą w porównaniu do przecinania przy pomocy szlifi erek jest brak iskier i niski poziom hałasu.

11 Nożyce Hydrauliczne - Charakterystyka 11

12

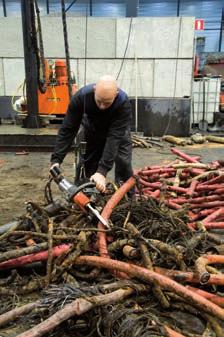

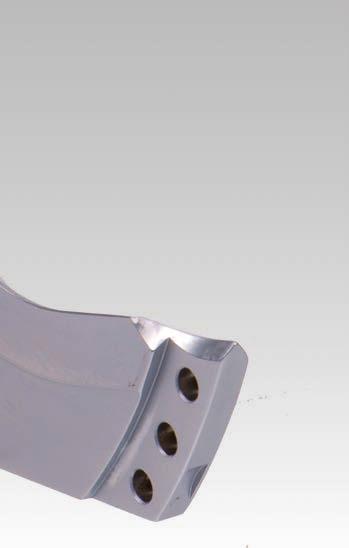

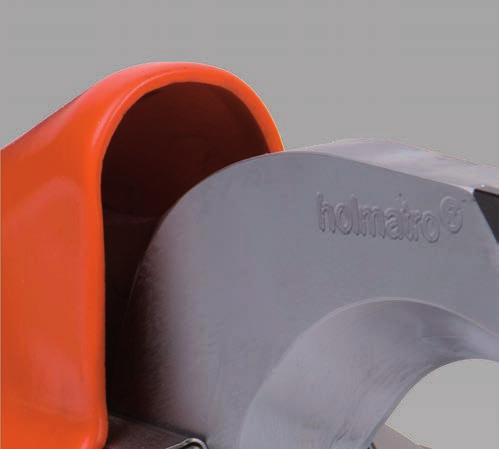

13 Nożyce Przenośne 13

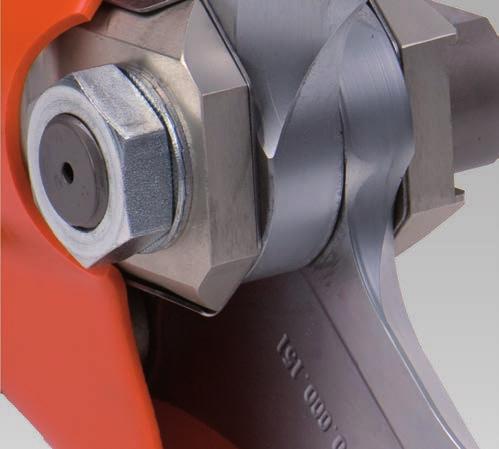

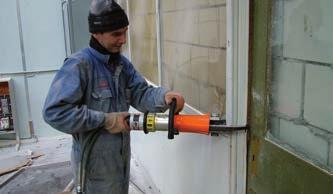

14 Nożyce Przenośne 14 Specyfikacja & istotne cechy Lekkie, łatwe i ergonomiczne w obsłudze Płaska konstrukcja sworznia obrotowego umożliwia optymalny zasięg Szybka i wydajna realizacja procesów (produkcji) Stała blokada przy śrubie centralnej powoduje, że nie trzeba regulować dodatkowo momentu dokręcenia Dostępne różne rodzaje ostrzy - Skuteczność cięcia do 65,7 ton - Szybka i łatwa wymiana Bezpieczeństwo - Narzędzia mogą być obsługiwane wyłącznie przy użyciu obu rąk - Funkcja automatycznego zatrzymania - Osłonięte części ruchome Dostępne na zamówienie Nożyce produkowane według specyfikacji klienta Akcesoria Zestaw klucza dynamometrycznego do śruby centralnej Kompletny zestaw do konserwacji w walizeczce z tworzywa Zestaw manometru do sprawdzania ciśnienia roboczego Skórzany pokrowiec ochronny dla połączeń pomiędzy nożycami i wężem Smary Wózek, przenośny punkt podwieszenia i balansery Pompy Przenośne strona 26 Węże Do Nożyc Przenośnych strona 29 Akcesoria strona 31

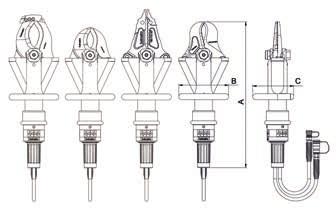

15 Nożyce Przenośne 15 Nożyce Przenośne model ICU 05 A 10 ICU 05 A 30 ICU 05 A 60 ICU 05 A 70 ICU 10 A 10 ICU 10 A 20 nr art rodzaj ostrza 10 cable 30 standard 60 combi 70 GP 10 cable 20 short typ nożyc przenośne przenośne przenośne przenośne przenośne przenośne maks. ciśnienie robocze bar/mpa 500 / / / / / / 50 maks. rozwarcie ostrzy mm 266 (rozpychanie) maks. rozwarcie ostrzy mm maks. siła rozpierania kn/t 153 / 15.6 maks. siła cięcia kn/t 104 / / / / / / 23.9 zawartość oleju (skuteczna) cc waga urządzenia kg zakres temperatur C Nożyce Przenośne (wymiary) model ICU 05 A 10 ICU 05 A 30 ICU 05 A 60 ICU 05 A 70 ICU 10 A 10 ICU 10 A 20 wymiar A mm wymiar B mm wymiar C mm

16 Nożyce Przenośne 16 Nożyce Przenośne model ICU 10 A 30 ICU 10 A 40 ICU 10 A 70 ICU 40 A 20 ICU 40 A 30 nr art rodzaj ostrza 30 standard 40 straight 70 GP 20 short 30 standard typ nożyc przenośne przenośne przenośne przenośne przenośne maks. ciśnienie robocze bar/mpa 500 / / / / / 50 maks. rozwarcie ostrzy (rozpychanie) mm maks. rozwarcie ostrzy mm maks. siła rozpierania kn/t 92 / / 9.3 maks. siła cięcia kn/t 246 / / / / / 65.7 zawartość oleju (skuteczna) cc waga urządzenia kg wymiary (dł. x szer. wys.) mm 760 x 222 x 182 zakres temperatur C Nożyce Przenośne (wymiary) model ICU 10 A 30 ICU 10 A 40 ICU 10 A 70 ICU 40 A 20 ICU 40 A 30 wymiar A mm wymiar B mm wymiar C mm

17 17

18 Nożyce Stacjonarne - Standardowy 18 Specyfikacja & istotne cechy Lekkie, łatwe i ergonomiczne w obsłudze Płaska konstrukcja sworznia obrotowego umożliwia optymalny zasięg Szybka i wydajna realizacja procesów (produkcji) Stała blokada przy śrubie centralnej powoduje, że nie trzeba regulować dodatkowo momentu dokręcenia Dostępne różne rodzaje ostrzy - Skuteczność cięcia do 26,9 ton - Szybka i łatwa wymiana Bezpieczeństwo - Obsługa oburęczna (ICU 20 ST i ICU 20 STH) - Funkcja automatycznego zatrzymania - Osłonięte części ruchome Dostępne na zamówienie Nożyce ICU 20 z ostrzem typu 60 Kombi (z zębem tnącym z punktami rozpierania i ściskania) Nożyce produkowane zgodnie z wymaganiami klienta Akcesoria Zestaw klucza dynamometrycznego do śruby centralnej Kompletny zestaw do konserwacji w walizeczce z tworzywa Zestaw manometru do sprawdzania ciśnienia roboczego Skórzany pokrowiec ochronny dla połączeń pomiędzy nożycami i wężem Smary Wózek, przenośny punkt podwieszenia i balansery Pompy Stacjonarne strona 27 Węże Do Nożyc Stacjonarnych strona 30 Akcesoria strona 31

19 Nożyce Stacjonarne - Standardowy 19 Nożyce Stacjonarne - Standardowy model ICU 20 S 10 ICU 20 S 20 ICU 20 S 30 ICU 20 S 40 ICU 20 S 70 nr art rodzaj ostrza 10 cable 20 short 30 standard 40 straight 70 GP typ nożyc stacjonarne stacjonarne stacjonarne stacjonarne stacjonarne maks. ciśnienie robocze bar/mpa 500 / / / / / 50 maks. rozwarcie ostrzy (rozpychanie) mm maks. rozwarcie ostrzy mm maks. siła rozpierania kn/t 92 / / 9.3 maks. siła cięcia kn/t 242 / / / / / 26.9 zawartość oleju (skuteczna) cc waga urządzenia kg zakres temperatur C Nożyce Stacjonarne - Standardowy (wymiary) model ICU 20 S 10 ICU 20 S 20 ICU 20 S 30 ICU 20 S 40 ICU 20 S 70 wymiar A mm wymiar B mm wymiar C mm

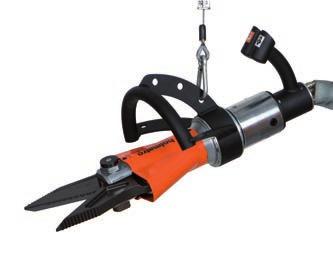

20 Nożyce Stacjonarne - Ostrza Montowane Poziomo 20 Specyfikacja & istotne cechy Lekkie, łatwe i ergonomiczne w obsłudze Płaska konstrukcja sworznia obrotowego umożliwia optymalny zasięg Szybka i wydajna realizacja procesów (produkcji) Stała blokada przy śrubie centralnej powoduje, że nie trzeba regulować dodatkowo momentu dokręcenia Dostępne różne rodzaje ostrzy - Skuteczność cięcia do 26,9 ton - Szybka i łatwa wymiana Bezpieczeństwo - Obsługa oburęczna (ICU 20 ST i ICU 20 STH) - Funkcja automatycznego zatrzymania - Osłonięte części ruchome Dostępne na zamówienie Nożyce ICU 20 z ostrzem typu 60 Kombi (z zębem tnącym z punktami rozpierania i ściskania) Nożyce produkowane według specyfikacji klienta Akcesoria Zestaw klucza dynamometrycznego do śruby centralnej Kompletny zestaw do konserwacji w walizeczce z tworzywa Zestaw manometru do sprawdzania ciśnienia roboczego Skórzany pokrowiec ochronny dla połączeń pomiędzy nożycami i wężem Smary Wózek, przenośny punkt podwieszenia i balansery Dodatkowe informacje Dane techniczne takie same jak standardowo, z wyjątkiem wymiarów

21 Nożyce Stacjonarne - Ostrza Montowane Poziomo 21 Nożyce Stacjonarne - Ostrza Montowane Poziomo model ICU 20 SH 10 ICU 20 SH 20 ICU 20 SH 30 ICU 20 SH 40 ICU 20 SH 70 nr art rodzaj ostrza 10 cable 20 short 30 standard 40 straight 70 GP typ nożyc stacjonarne - ostrza montowane poziomo stacjonarne - ostrza montowane poziomo stacjonarne - ostrza montowane poziomo stacjonarne - ostrza montowane poziomo maks. ciśnienie robocze bar/mpa 500 / / / / / 50 maks. rozwarcie ostrzy (rozpychanie) mm maks. rozwarcie ostrzy mm maks. siła rozpierania kn/t 92 / / 9.3 maks. siła cięcia kn/t 242 / / / / / 26.9 zawartość oleju (skuteczna) cc waga urządzenia kg zakres temperatur C stacjonarne - ostrza montowane poziomo Nożyce Stacjonarne - Ostrza Montowane Poziomo (wymiary) model ICU 20 SH 10 ICU 20 SH 20 ICU 20 SH 30 ICU 20 SH 40 ICU 20 SH 70 wymiar A mm wymiar B mm wymiar C mm

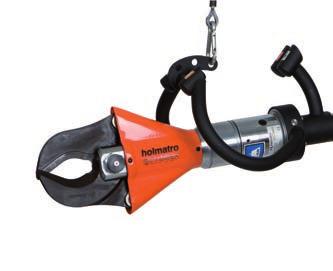

22 Nożyce Stacjonarne - Obsługa Dwuręczna 22 Specyfikacja & istotne cechy Lekkie, łatwe i ergonomiczne w obsłudze Płaska konstrukcja sworznia obrotowego umożliwia optymalny zasięg Szybka i wydajna realizacja procesów (produkcji) Stała blokada przy śrubie centralnej powoduje, że nie trzeba regulować dodatkowo momentu dokręcenia Dostępne różne rodzaje ostrzy - Skuteczność cięcia do 26,9 ton - Szybka i łatwa wymiana Bezpieczeństwo - Obsługa oburęczna - Funkcja automatycznego zatrzymania - Osłonięte części ruchome Dostępne na zamówienie Nożyce ICU 20 z ostrzem typu 60 Kombi (z zębem tnącym z punktami rozpierania i ściskania) Nożyce produkowane według specyfikacji klienta Akcesoria Zestaw klucza dynamometrycznego do śruby centralnej Kompletny zestaw do konserwacji w walizeczce z tworzywa Zestaw manometru do sprawdzania ciśnienia roboczego Skórzany pokrowiec ochronny dla połączeń pomiędzy nożycami i wężem Smary Wózek, przenośny punkt podwieszenia i balansery Dodatkowe informacje Dane techniczne takie same jak standardowo, z wyjątkiem wagi i wymiarów

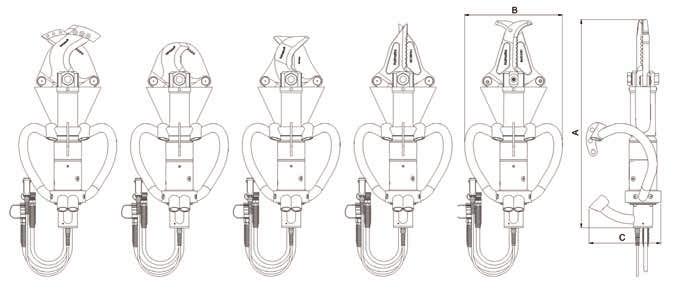

23 Nożyce Stacjonarne - Obsługa Dwuręczna 23 Nożyce Stacjonarne - Obsługa Dwuręczna model ICU 20 ST 10 ICU 20 ST 20 ICU 20 ST 30 ICU 20 ST 40 ICU 20 ST 70 nr art rodzaj ostrza 10 cable 20 short 30 standard 40 straight 70 GP typ nożyc stacjonarne - obsługa dwuręczna stacjonarne - obsługa dwuręczna stacjonarne - obsługa dwuręczna stacjonarne - obsługa dwuręczna maks. ciśnienie robocze bar/mpa 500 / / / / / 50 maks. rozwarcie ostrzy (rozpychanie) mm maks. rozwarcie ostrzy mm maks. siła rozpierania kn/t 92 / / 9.3 stacjonarne - obsługa dwuręczna maks. siła cięcia kn/t 242 / / / / / 26.9 zawartość oleju (skuteczna) cc waga urządzenia kg zakres temperatur C Nożyce Stacjonarne - Obsługa Dwuręczna (wymiary) model ICU 20 ST 10 ICU 20 ST 20 ICU 20 ST 30 ICU 20 ST 40 ICU 20 ST 70 wymiar A mm wymiar B mm wymiar C mm

24 Nożyce Stacjonarne - Ostrza Ustawione Poziomo I Obsługa Dwuręczna 24 Specyfikacja & istotne cechy Lekkie, łatwe i ergonomiczne w obsłudze Płaska konstrukcja sworznia obrotowego umożliwia optymalny zasięg Szybka i wydajna realizacja procesów (produkcji) Stała blokada przy śrubie centralnej powoduje, że nie trzeba regulować dodatkowo momentu dokręcenia Dostępne różne rodzaje ostrzy - Skuteczność cięcia do 26,9 ton - Szybka i łatwa wymiana Bezpieczeństwo - Obsługa oburęczna - Funkcja automatycznego zatrzymania - Osłonięte części ruchome Dostępne na zamówienie Nożyce ICU 20 z ostrzem typu 60 Kombi (z zębem tnącym z punktami rozpierania i ściskania) Nożyce produkowane według specyfikacji klienta Akcesoria Zestaw klucza dynamometrycznego do śruby centralnej Kompletny zestaw do konserwacji w walizeczce z tworzywa Zestaw manometru do sprawdzania ciśnienia roboczego Skórzany pokrowiec ochronny dla połączeń pomiędzy nożycami i wężem Smary Wózek, przenośny punkt podwieszenia i balansery Dodatkowe informacje Dane techniczne takie same jak standardowo, z wyjątkiem wagi i wymiarów

25 Nożyce Stacjonarne - Ostrza Ustawione Poziomo I Obsługa Dwuręczna 25 Nożyce Stacjonarne - Ostrza Ustawione Poziomo I Obsługa Dwuręczna model ICU 20 STH 10 ICU 20 STH 20 ICU 20 STH 30 ICU 20 STH 40 ICU 20 STH 70 nr art rodzaj ostrza 10 cable 20 short 30 standard 40 straight 70 GP typ nożyc stacjonarne - ostrza montowane poziomo i obsługa dwuręczna stacjonarne - ostrza montowane poziomo i obsługa dwuręczna stacjonarne - ostrza montowane poziomo i obsługa dwuręczna stacjonarne - ostrza montowane poziomo i obsługa dwuręczna maks. ciśnienie robocze bar/mpa 500 / / / / / 50 maks. rozwarcie ostrzy (rozpychanie) mm maks. rozwarcie ostrzy mm maks. siła rozpierania kn/t 92 / / 9.3 maks. siła cięcia kn/t 242 / / / / / 26.9 zawartość oleju (skuteczna) cc waga urządzenia kg zakres temperatur C stacjonarne - ostrza montowane poziomo i obsługa dwuręczna Nożyce Stacjonarne - Ostrza Ustawione Poziomo I Obsługa Dwuręczna (wymiary) model ICU 20 STH 10 ICU 20 STH 20 ICU 20 STH 30 ICU 20 STH 40 ICU 20 STH 70 wymiar A mm wymiar B mm wymiar C mm

26 Pompy Przenośne 26 Specyfikacja & istotne cechy Kompaktowe i lekkie Dwustopniowa pompa umożliwia uzyskanie wyższej prędkości roboczej Wytrzymałość i małe wymagania konserwacyjne Standardowo dostarczane z Ramą ochronną (IPU-M 2035 DRU / PRU) Dostępne na zamówienie Większy zbiornik Inne napięcia / częstotliwości Akcesoria IPU-M 06 / 12 - Rama ochronna (nr art ) - Płyta pokrywy do ramy ochronnej (nr art ) - Uchwyty (nr art ) (Uwaga: powyższe opcje nie są dostępne w połączeniu z wózkiem transportowym ) Pompy Przenośne model IPU-M 2035 DRU IPU-M 2035 PRU IPU-M 06 W 6 SQ IPU-M 06 W 6 SD IPU-M 12 W 6 SD nr art maks. ciśnienie robocze bar/mpa 500 / / / / / 50 przeznaczenie dla nożyc - typ przenośne przenośne przenośne przenośne przenośne skuteczna pojemność oleju cc wydajność na 1-szym stopniu / min. cc wydajność na 2-gim stopniu / min. cc zakres ciśnienia na 1-szym stopniu bar/mpa / / / / / 0-20 zakres ciśnienia na 2-gim stopniu bar/mpa / / / / / typ działania silnik elektryczny spalinowy silnik elektryczny silnik elektryczny silnik elektryczny silnik 230 VAC kw - 50 Hz - 1 Ph 4-stroke HP kw 110 VAC kw - 50 Hz - 1 Ph 230 VAC kw - 50 Hz - 1 Ph waga urządzenia kg VAC kw - 50 Hz - 1 Ph wymiary (dł. x szer. wys.) mm 405 x 325 x x 345 x x 339 x x 339 x x 339 x 470

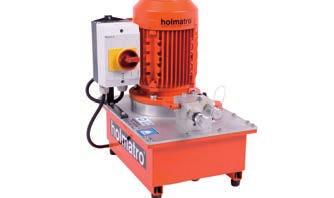

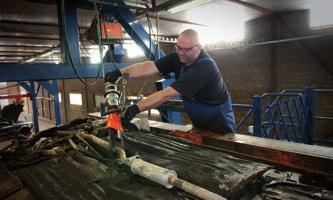

27 Pompy Stacjonarne 27 IPU-S 12 W 50 D Specyfikacja & istotne cechy Dwustopniowa pompa umożliwia uzyskanie wyższej prędkości roboczej Wytrzymałość i małe wymagania konserwacyjne Bezpieczeństwo - Zabezpieczenie przed spadkiem ciśnienia przez zawór blokujący w porcie powrotnym (zapobiega odbiciu podczas rozpierania) - Całkowity brak ciśnienia w systemie w razie awarii zasilania Dostępne na zamówienie Większy zbiornik Inne napięcia / częstotliwości Pompy Stacjonarne strona 27 Węże Do Nożyc Stacjonarnych strona 30 Akcesoria strona 31 Pompy Stacjonarne model IPU-S 12 W 50 D IPU-S 12 W 25 E IPU-S 12 W 50 E IPU-S 18 W 25 E IPU-S 18 W 50 E nr art maks. ciśnienie robocze bar/mpa 500 / / / / / 50 przeznaczenie dla nożyc - typ stacjonarne stacjonarne stacjonarne stacjonarne stacjonarne skuteczna pojemność oleju cc wydajność na 1-szym stopniu / min. cc wydajność na 2-gim stopniu / min. cc zakres ciśnienia na 1-szym stopniu bar/mpa / / / / / 0-20 zakres ciśnienia na 2-gim stopniu bar/mpa / / / / / typ działania silnik elektryczny silnik elektryczny silnik elektryczny silnik elektryczny silnik elektryczny silnik 230 VAC kw - 50 Hz - 1 Ph 400 VAC kw - 50 Hz - 3 Ph 400 VAC kw - 50 Hz - 3 Ph 400 VAC kw - 50 Hz - 3 Ph waga urządzenia kg VAC kw - 50 Hz - 3 Ph wymiary (dł. x szer. wys.) mm 528 x 400 x x 400 x x 400 x x 400 x x 400 x 999

28 Pompy O Wyjątkowej Wytrzymałości 28 IPU-M 32 S 25 E Specyfikacja & istotne cechy Specjalnie do zastosowań, w których prędkość jest ważniejsza od wydajności Niższe ciśnienie robocze - zmniejszenie siły cięcia o 30% - wyższa wydajność (3,2 l/min przy pracy ciągłej) Bardzo wytrzymałe, znikome potrzeby serwisowania Bezpieczeństwo - Zabezpieczenie przed spadkiem ciśnienia przez zawór blokujący w porcie powrotnym (zapobiega odbiciu podczas rozpierania) - Całkowity brak ciśnienia w systemie w razie awarii zasilania Dostępne na zamówienie Większy zbiornik Inne napięcia / częstotliwości Pompy O Wyjątkowej Wytrzymałości model IPU-M 32 S 25 E IPU-S 32 S 25 E IPU-S 32 S 50 E nr art maks. ciśnienie robocze bar/mpa 350 / / / 35 przeznaczenie dla nożyc - typ przenośne przenośne stacjonarne skuteczna pojemność oleju cc wydajność na 1-szym stopniu / min. zakres ciśnienia na 1-szym stopniu cc bar/mpa / / / 0-35 typ działania silnik elektryczny silnik elektryczny silnik elektryczny silnik 400 VAC kw - 50 Hz - 3 Ph 400 VAC kw - 50 Hz - 3 Ph 400 VAC kw - 50 Hz - 3 Ph waga urządzenia kg wymiary (dł. x szer. wys.) mm 528 x 400 x x 400 x x 400 x 999

29 Węże - Węże Do Nożyc Przenośnych 29 IVL 3 SOU Specyfikacja & istotne cechy Sprężyny przeciwzałamaniowe po obu stronach 4:1 współczynnik bezpieczeństwa Standardowo dostarczane z Złączami Dostępne na zamówienie Różne długości Inny kolor Węże - Węże Do Nożyc Przenośnych model IVL 3 SOU IVL 5 SOU IVL 10 SOU IVL 15 SOU IVL 20 SOU IVL 25 SOU nr art maks. ciśnienie robocze bar/mpa 720 / / / / / / 72 przeznaczenie dla nożyc - typ przenośne przenośne przenośne przenośne przenośne przenośne kolor pomarańczowy pomarańczowy pomarańczowy pomarańczowy pomarańczowy pomarańczowy przyłącze (A) do węża A 239 A 239 A 239 A 239 A 239 A 239 przyłącze (B) do węża A 240 A 240 A 240 A 240 A 240 A 240 długość m

30 Węże - Węże Do Nożyc Stacjonarnych 30 IVL 5 SOU-EK Specyfikacja & istotne cechy Sprężyny przeciwzałamaniowe po obu stronach 4:1 współczynnik bezpieczeństwa Standardowo dostarczane z Złączami Rękawami ochronnymi do węży i złączy Kablem sterującym (12V) do elektrycznego przycisku nożyc Dostępne na zamówienie Różne długości Inny kolor Węże - Węże Do Nożyc Stacjonarnych model IVL 5 SOU-EK IVL 10 SOU-EK IVL 20 SOU-EK nr art maks. ciśnienie robocze bar/mpa 720 / / / 72 przeznaczenie dla nożyc - typ stacjonarne stacjonarne stacjonarne kolor pomarańczowy pomarańczowy pomarańczowy przyłącze (A) do węża A 239 A 239 A 239 przyłącze (B) do węża A 240 A 240 A 240 długość m

31 Akcesoria - Narzędzia Serwisowe 31 Akcesoria - Narzędzia Serwisowe - ICU 05 zdjęcie opis model nr art. Klucz dynamometryczny Klucz oczkowy o zewn. rozmiarze nakrętki 36 do klucza dynamometrycznego (ICU 05) Zestaw serwisowy Zestaw manometru do kontroli ciśnienia roboczego Skórzana osłona do połączeń między nożycami a wężem Akcesoria - Narzędzia Serwisowe - ICU 10 / 20 zdjęcie opis model nr art. Zestaw klucza dynamometrycznego do śruby centralnej (ICU 10/20) Klucz dynamometryczny Klucz oczkowy o zewn. rozmiarze nakrętki 41 do klucza dynamometrycznego (ICU 10 / 20)

32 Akcesoria - Narzędzia Serwisowe 32 Akcesoria - Narzędzia Serwisowe - ICU 10 / 20 zdjęcie opis model nr art. Zestaw serwisowy Zestaw manometru do kontroli ciśnienia roboczego Skórzana osłona do połączeń między nożycami a wężem Akcesoria - Narzędzia Serwisowe - ICU 40 zdjęcie opis model nr art. Klucz dynamometryczny Grzechotka do klucza dynamometrycznego Nasadka o zewn. rozm. nakr. 41 do klucza dynamometrycznego Zestaw manometru do kontroli ciśnienia roboczego Skórzana osłona do połączeń między nożycami a wężem

33 Akcesoria - Smary 33 Akcesoria - Smary zdjęcie opis model nr art. Smary, zestaw do serwisowania produktów Wysokiej jakości smar Molykote Do połączeń metalu z metalem w ruchu od powolnego do szybkiego, przy obciążeniu od średniego do dużego Tuba 400 g Spray do czyszczenia (odtłuszczania) hamulców Motip Do czyszczenia i wstępnego przygotowywania powierzchni Puszka sprayu 500 ml Smar teflonowy Sir John Wysokiej jakości smar i olej konserwacyjny Puszka sprayu 400 ml

34 Akcesoria - Systemy Transportowania I Mocowania 34 Akcesoria - Systemy Transportowania I Mocowania zdjęcie opis model nr art. Wózek do transportu nożyc, pompy i węża Do kompletnego zestawu składającego się z nożyc, pompy i węża; możliwość łatwego i szybkiego przemieszczania przez jedną osobę Wyposażony w gumowe opony; odpowiedni do użytku wewnątrz i na zewnątrz oraz przystosowany do różnych warunków podłoża i terenu Przenośny punkt podwieszenia do podwieszania narzędzi takich jak nożyce lub kliny odlewnicze. Maksymalna nośność 125 kg. HMP Balanser, 7-10 kg Do ICU 05 Ułatwienie pracy nożycami dzięki zmniejszeniu ich wagi Balanser, kg Dla ICU 10 / 40 i HFW 926 Ułatwienie pracy nożycami dzięki zmniejszeniu ich wagi Balanser, kg Do ICU 20 Ułatwienie pracy nożycami dzięki zmniejszeniu ich wagi

35 35

36 Przecinaki Do Lin Stalowych - Powrót Sprężynowy 36 Specyfikacja & istotne cechy Kompaktowa konstrukcja Niska waga Brak iskier; Bezpieczna alternatywa dla szlifowania Szybkość i niezawodność Możliwość użycia w każdej pozycji Utwardzone ostrze, które można ostrzyć Standardowo dostarczane z Torba do przenoszenia / przechowywania Pompy Ręczne strona 40 Węże Hydrauliczne strona 49 Manometry strona 52 Przecinaki Do Lin Stalowych - Powrót Sprężynowy model HWC 16 A HWC 25 A HWC 32 A nr art typ nożyc do lin stalowych do lin stalowych do lin stalowych maks. ciśnienie robocze bar/mpa 720 / / / 72 maks. otwarcie szczęki mm maks. Ø cięcia kabla stal. 6x7 mm maks. Ø cięcia kabla stal. 6x12 mm maks. Ø cięcia kabla stal. 6x19 mm zdolność cięcia Ø stali pełnej mm zdolność cięcia Ø prętów zbrojeniowych mm maks. Ø cięcia kabla masowego mm nośność skuteczna kn/t 52 / / / 25.4 zawartość oleju (skuteczna) cc rodzaj powrotu sprężynowy sprężynowy sprężynowy waga urządzenia kg zakres temperatur C wymiar (AxBxC) mm 242 x 54 x x 91 x x 90 x 156

37 Przecinaki Do Kabli - Powrót Sprężynowy 37 HCC 85 A Specyfikacja & istotne cechy Kompaktowa konstrukcja Niska waga Brak iskier; Bezpieczna alternatywa dla szlifowania Szybkość i niezawodność Możliwość użycia w każdej pozycji Utwardzone ostrze, które można ostrzyć Standardowo dostarczane z Torba do przenoszenia / przechowywania Pompy Ręczne strona 40 Węże Hydrauliczne strona 49 Manometry strona 52 Przecinaki Do Kabli - Powrót Sprężynowy model HCC 85 A HCC 100 A nr art typ nożyc do kabli elektrycznych do kabli elektrycznych maks. ciśnienie robocze bar/mpa 720 / / 72 maks. otwarcie szczęki mm maks. Ø cięcia kabla masowego mm maks. Ø cięcia kabla telef. mm nośność skuteczna kn/t 49 / 5 87 / 8.9 zawartość oleju (skuteczna) cc rodzaj powrotu sprężynowy sprężynowy waga urządzenia kg zakres temperatur C wymiar (AxBxC) mm 485 x 76 x x 85 x 263

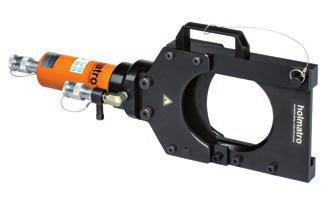

38 Przecinaki Do Kabli - Powrót Hydrauliczny 38 HCC 150 Specyfikacja & istotne cechy Kompaktowa konstrukcja Niska waga Brak iskier; Bezpieczna alternatywa dla szlifowania Szybkość i niezawodność Możliwość użycia w każdej pozycji Utwardzone ostrze, które można ostrzyć Pompy Ręczne strona 40 Węże Hydrauliczne strona 49 Manometry strona 52 Przecinaki Do Kabli - Powrót Hydrauliczny model HCC 150 nr art typ nożyc do kabli elektrycznych maks. ciśnienie robocze bar/mpa 720 / 72 maks. otwarcie szczęki mm 150 maks. Ø cięcia kabla masowego mm 140 maks. Ø cięcia kabla telef. mm 150 nośność skuteczna kn/t / 20.8 zawartość oleju (skuteczna) cc 452 rodzaj powrotu hydrauliczny waga urządzenia kg 24.9

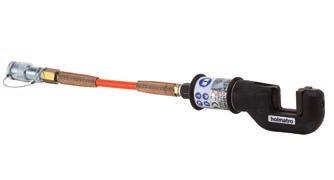

39 Miniprzecinak - Powrót Sprężynowy 39 HMC 8 U Specyfikacja & istotne cechy Kompaktowa konstrukcja Niska waga Przydatny do pracy w małych przestrzeniach i trudno dostępnych miejscach Brak iskier; bezpieczna alternatywa dla szlifowania Dodatkowe informacje UWAGA: Niniejsze narzędzie jest przystosowane do zasilania wyłącznie z ręcznej lub nożnej pompy hydraulicznej firmy Holmatro. Pompy Ręczne strona 40 Węże Hydrauliczne strona 49 Manometry strona 52 Miniprzecinak - Powrót Sprężynowy model HMC 8 U nr art maks. ciśnienie robocze bar/mpa 720 / 72 szerokość szczęki mm 40 maks. siła cięcia kn/t 78.5 / 8 zawartość oleju (skuteczna) cc 43 waga urządzenia kg 3.0 zakres temperatur C

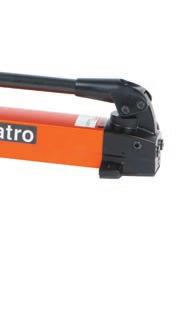

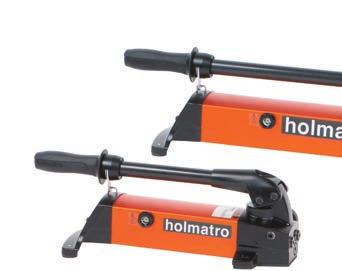

40 Pompy Ręczne - Jednostopniowe 40 Specyfikacja & istotne cechy Ergonomiczny projekt - Lekkość; łatwe przenoszenie i użytkowanie - Mała siła nacisku; minimalne obciążenie dla użytkownika - Gumowa powłoka antypoślizgowa pod spodem; pompa stoi stabilnie i nie przesuwa się - Blokada dźwigni pompy; łatwe i bezpieczne przenoszenie Łatwy serwis i konserwacja; części są łatwo dostępne i można je wymieniać bez zdejmowania zbiornika Wysoka wydajność oleju; szybsza praca Precyzyjnie regulowany zawór spustowy ciśnienia ; ładunki można opuszczać bezpieczniej i w sposób bardziej kontrolowany Przyłącze manometru przy bloku pompy; manometr można montować pod kątem 45 stopni bezpośrednio przy pompie, co ułatwia odczyt Wziernik oleju w zbiorniku; łatwa kontrola poziomu oleju w pozycji poziomej i pionowej Zintegrowany wlew; łatwe i szybkie uzupełnianie oleju bez konieczności stosowania dodatkowych przyrządów Blokada dźwigni pompy typu push & unlock; odblokowanie odbywa się łatwo i szybko po jednym, krótkim naciśnięciu dźwigni pompy Węże Hydrauliczne strona 49 Zestawy Manometrów strona 54 Akcesoria Do Pomp Ręcznych strona 55 Precyzyjnie regulowany zawór spustowy ciśnienia ; ładunki można opuszczać bezpieczniej i w sposób bardziej kontrolowany Przyłącze manometru przy bloku pompy; manometr można montować pod kątem 45 stopni bezpośrednio przy pompie, co ułatwia odczyt

41 Pompy Ręczne - Jednostopniowe 41 Pompy Ręczne - Jednostopniowe model PA 04 H 1 PA 09 H 1 nr art maks. ciśnienie robocze bar/mpa 720 / / 72 skuteczna pojemność oleju cc pojemność zbiornika oleju cc wydajność na 1-szym stopniu (na skok) zakres ciśnienia na 1-szym stopniu cc bar/mpa / / 0-72 maks. siła nacisku kg rodzaj połączenia 3/8 NPT gwint wewnętrzny 3/8 NPT gwint wewnętrzny typ działania ręczny ręczny waga urządzenia kg Pompy Ręczne - Jednostopniowe (wymiary) model PA 04 H 1 PA 09 H 1 wymiar A mm wymiar B mm wymiar C mm

42 Pompy Ręczne - Dwustopniowe 42 Specyfikacja & istotne cechy Ergonomiczny projekt - Lekkość; łatwe przenoszenie i użytkowanie - Mała siła nacisku; minimalne obciążenie dla użytkownika - Gumowa powłoka antypoślizgowa pod spodem; pompa stoi stabilnie i nie przesuwa się - Blokada dźwigni pompy; łatwe i bezpieczne przenoszenie Łatwy serwis i konserwacja; części są łatwo dostępne i można je wymieniać bez zdejmowania zbiornika Wysoka wydajność oleju; szybsza praca zarówno na pierwszym, jak i na drugim stopniu Precyzyjnie regulowany zawór spustowy ciśnienia ; ładunki można opuszczać bezpieczniej i w sposób bardziej kontrolowany Przyłącze manometru przy bloku pompy; manometr można montować pod kątem 45 stopni bezpośrednio przy pompie, co ułatwia odczyt Wziernik oleju w zbiorniku; łatwa kontrola poziomu oleju w pozycji poziomej i pionowej Zintegrowany wlew; łatwe i szybkie uzupełnianie oleju bez konieczności stosowania dodatkowych przyrządów Blokada dźwigni pompy typu push & unlock; odblokowanie odbywa się łatwo i szybko po jednym, krótkim naciśnięciu dźwigni pompy Węże Hydrauliczne strona 49 Zestawy Manometrów strona 54 Akcesoria Do Pomp Ręcznych strona 55 Precyzyjnie regulowany zawór spustowy ciśnienia ; ładunki można opuszczać bezpieczniej i w sposób bardziej kontrolowany Przyłącze manometru przy bloku pompy; manometr można montować pod kątem 45 stopni bezpośrednio przy pompie, co ułatwia odczyt

43 Pompy Ręczne - Dwustopniowe 43 Pompy Ręczne - Dwustopniowe model PA 04 H 2 PA 09 H 2 PA 18 H 2 PA 38 H 2 PA 58 H 2 nr art maks. ciśnienie robocze bar/mpa 720 / / / / / 72 skuteczna pojemność oleju cc pojemność zbiornika oleju cc wydajność na 1-szym stopniu (na skok) wydajność na 2-gim stopniu (na skok) zakres ciśnienia na 1-szym stopniu cc cc bar/mpa 0-45 / / / / / zakres ciśnienia na 2-gim stopniu bar/mpa / / / / / maks. siła nacisku kg rodzaj połączenia 3/8 NPT gwint wewnętrzny 3/8 NPT gwint wewnętrzny 3/8 NPT gwint wewnętrzny 3/8 NPT gwint wewnętrzny typ działania ręczny ręczny ręczny ręczny ręczny opcja dwustonnego działania nie nie tak tak tak waga urządzenia kg /8 NPT gwint wewnętrzny Pompy Ręczne - Dwustopniowe (wymiary) model PA 04 H 2 PA 09 H 2 PA 18 H 2 PA 38 H 2 PA 58 H 2 wymiar A mm wymiar B mm wymiar C mm

44 Pompa Nożna 44 PA 18 F 2 Specyfikacja & istotne cechy Ergonomiczny projekt - Lekkość; łatwe przenoszenie i użytkowanie - Mała siła nacisku; minimalne obciążenie dla użytkownika - Gumowa powłoka antypoślizgowa pod spodem; pompa stoi stabilnie i nie przesuwa się - Blokada dźwigni pompy; łatwe i bezpieczne przenoszenie Łatwy serwis i konserwacja; części są łatwo dostępne i można je wymieniać bez zdejmowania zbiornika Wysoka wydajność oleju; szybsza praca zarówno na pierwszym, jak i na drugim stopniu Precyzyjnie regulowany zawór spustowy ciśnienia ; ładunki można opuszczać bezpieczniej i w sposób bardziej kontrolowany Przyłącze manometru przy bloku pompy; manometr można montować pod kątem 45 stopni bezpośrednio przy pompie, co ułatwia odczyt Wziernik oleju w zbiorniku; łatwa kontrola poziomu oleju w pozycji poziomej i pionowej Zintegrowany wlew; łatwe i szybkie uzupełnianie oleju bez konieczności stosowania dodatkowych przyrządów Blokada dźwigni pompy typu push & unlock; odblokowanie odbywa się łatwo i szybko po jednym, krótkim naciśnięciu dźwigni pompy Węże Hydrauliczne strona 49 Zestawy Manometrów strona 54 Akcesoria Do Pomp Ręcznych strona 55 Precyzyjnie regulowany zawór spustowy ciśnienia ; ładunki można opuszczać bezpieczniej i w sposób bardziej kontrolowany Przyłącze manometru przy bloku pompy; manometr można montować pod kątem 45 stopni bezpośrednio przy pompie, co ułatwia odczyt

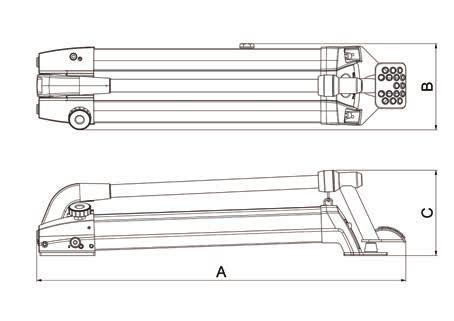

45 Pompa Nożna 45 Pompa Nożna model PA 18 F 2 nr art maks. ciśnienie robocze bar/mpa 720 / 72 skuteczna pojemność oleju cc 1800 pojemność zbiornika oleju cc 1990 wydajność na 1-szym stopniu (na skok) cc 42.8 wydajność na 2-gim stopniu (na skok) zakres ciśnienia na 1-szym stopniu cc 3.1 bar/mpa 0-45 / zakres ciśnienia na 2-gim stopniu bar/mpa / maks. siła nacisku kg 37.0 rodzaj połączenia typ działania opcja dwustonnego działania 3/8 NPT gwint wewnętrzny nożny tak waga urządzenia kg 8.3 Pompa Nożna (wymiary) model PA 18 F 2 wymiar A mm 724 wymiar B mm 169 wymiar C mm 167

46 Kompaktowe Pompy Pneumatyczne - Jednostronnego Działania 46 AHS 1400 FS Specyfikacja & istotne cechy Możliwość użycia w każdym miejscu dzięki kompaktowej konstrukcji Niska waga Bezpieczeństwo; ciśnienie oleju pozostaje niezmienne w razie utraty ciśnienia powietrza Brak iskier; możliwość stosowania w strefach wybuchem Niski poziom hałasu dzięki wbudowanemu tłumikowi Energooszczędność; wyłącza się w momencie uzyskania maksymalnego ciśnienia Standardowo dostarczane z Złączka pneumatyczna Węże Hydrauliczne strona 49 Manometry strona 52 Kompaktowe Pompy Pneumatyczne - Jednostronnego Działania model AHS 1400 FS nr art maks. ciśnienie robocze bar/mpa 720 / 72 wydajność bez obciążenia cc/min. 960 wydajność z obciążeniem cc/min. 410 zuż. pow. pompy nieobciążonej l/min. 700 zuż. pow. pompy obciążonej l/min. 580 skuteczna pojemność oleju cc 1400 maks. ciśnienie powietrza bar/mpa 8.5 / 0.9 rodzaj połączenia 3/8 NPT gwint wewnętrzny typ działania pneumatyczny nadaje się do (rodzaj narzędzi) jednostronnego działania waga urządzenia kg 6.5 zakres temperatur C wymiar (AxBxC) mm 282 x 128 x 200

47 Kompaktowe Pompy Pneumatyczne - Dwustronnego Działania 47 AHS 1400 D Specyfikacja & istotne cechy Możliwość użycia w każdym miejscu dzięki kompaktowej konstrukcji Niska waga Brak iskier; możliwość stosowania w strefach wybuchem Niski poziom hałasu dzięki wbudowanemu tłumikowi Energooszczędność; wyłącza się w momencie uzyskania maksymalnego ciśnienia Nie nadaje się do prac wymagających podnoszenia, ponieważ pompa nie posiada zaworu podtrzymującego Standardowo dostarczane z Złączka pneumatyczna Węże Hydrauliczne strona 49 Manometry strona 52 Kompaktowe Pompy Pneumatyczne - Dwustronnego Działania model AHS 1400 D nr art maks. ciśnienie robocze bar/mpa 720 / 72 wydajność bez obciążenia cc/min. 960 wydajność z obciążeniem cc/min. 410 zuż. pow. pompy nieobciążonej l/min. 700 zuż. pow. pompy obciążonej l/min. 580 skuteczna pojemność oleju cc 1400 maks. ciśnienie powietrza bar/mpa 8.5 / 0.9 rodzaj połączenia 3/8 NPT gwint wewnętrzny typ działania pneumatyczny nadaje się do (rodzaj narzędzi) dwustronnego działania waga urządzenia kg 9.6 zakres temperatur C wymiar (AxBxC) mm 315 x 180 x 372

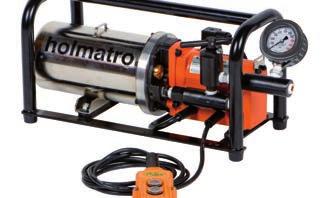

48 Kompaktowa Pompa Elektryczna 48 EHW 1650 RC Z opcją 3 pompa jest odpowiednia do zastosowań wymagających podnoszenia Specyfikacja & istotne cechy Możliwość użycia w każdym miejscu dzięki kompaktowej konstrukcji Niska waga Do zastosowań poziomych i pionowych Doskonale nadaje się do przecinaków do kabli i przecinaków nakrętek Przeznaczona do narzędzi i cylindrów jednostronnego działania Z opcją 3 pompa jest odpowiednia do zastosowań wymagających podnoszenia Standardowo dostarczane z Wodoszczelne (IP 54) zdalne sterowanie z przewodem zasilającym o długości 2,3 m Dodatkowe informacje Opcja 1: Zawór igłowy do kontrolowanego powrotu oleju (nr art ) Opcja 2: Manometr do odczytu ciśnienia (nr art ) Opcja 3: Zawór igłowy i manometr (nr art ) Kompaktowa Pompa Elektryczna model EHW 1650 RC nr art maks. ciśnienie robocze bar/mpa 720 / 72 wydajność na 1-szym stopniu cc 2000 / min. wydajność na 2-gim stopniu / min. cc 250 skuteczna pojemność oleju cc 1650 rodzaj połączenia silnik zdalne sterowanie V 15 waga urządzenia kg /8 NPT gwint wewnętrzny wymiar (AxBxC) mm 416 x 190 x VAC kw - 50 Hz - 1 Ph

49 Węże Hydrauliczne - Węże Pojedyncze 49 H 1 SO Specyfikacja & istotne cechy Sprężyny przeciwzałamaniowe po obu stronach 4:1 współczynnik bezpieczeństwa Dostępne na zamówienie Różne długości Inny kolor Węże Hydrauliczne - Węże Pojedyncze model H 1 SO H 2 SO H 3 SO H 4 SO H 5 SO H 6 SO nr art maks. ciśnienie robocze bar/mpa 720 / / / / / / 72 kolor pomarańczowy pomarańczowy pomarańczowy pomarańczowy pomarańczowy pomarańczowy przyłącze (A) do węża 3/8 NPT gwint zewnętrzny 3/8 NPT gwint zewnętrzny 3/8 NPT gwint zewnętrzny 3/8 NPT gwint zewnętrzny 3/8 NPT gwint zewnętrzny 3/8 NPT gwint zewnętrzny przyłącze (B) do węża 3/8 NPT gwint zewnętrzny 3/8 NPT gwint zewnętrzny 3/8 NPT gwint zewnętrzny 3/8 NPT gwint zewnętrzny 3/8 NPT gwint zewnętrzny długość m /8 NPT gwint zewnętrzny Węże Hydrauliczne - Węże Pojedyncze model H 8 SO H 10 SO H 15 SO H 20 SO nr art maks. ciśnienie robocze bar/mpa 720 / / / / 72 kolor pomarańczowy pomarańczowy pomarańczowy pomarańczowy przyłącze (A) do węża 3/8 NPT gwint zewnętrzny 3/8 NPT gwint zewnętrzny 3/8 NPT gwint zewnętrzny 3/8 NPT gwint zewnętrzny przyłącze (B) do węża 3/8 NPT gwint zewnętrzny 3/8 NPT gwint zewnętrzny 3/8 NPT gwint zewnętrzny 3/8 NPT gwint zewnętrzny długość m

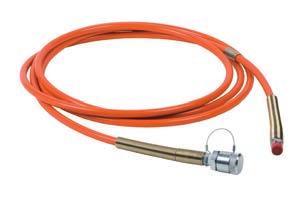

50 Węże Hydrauliczne - Węże Standardowe 50 H 1 SOU Specyfikacja & istotne cechy Sprężyny przeciwzałamaniowe po obu stronach 4:1 współczynnik bezpieczeństwa Dostępne na zamówienie Różne długości Inny kolor Węże Hydrauliczne - Węże Standardowe model H 1 SOU H 2 SOU H 3 SOU H 4 SOU H 5 SOU H 6 SOU nr art maks. ciśnienie robocze bar/mpa 720 / / / / / / 72 kolor pomarańczowy pomarańczowy pomarańczowy pomarańczowy pomarańczowy pomarańczowy przyłącze (A) do węża 3/8 NPT gwint zewnętrzny 3/8 NPT gwint zewnętrzny 3/8 NPT gwint zewnętrzny 3/8 NPT gwint zewnętrzny 3/8 NPT gwint zewnętrzny 3/8 NPT gwint zewnętrzny przyłącze (B) do węża A 119 A 119 A 119 A 119 A 119 A 119 długość m Węże Hydrauliczne - Węże Standardowe model H 8 SOU H 10 SOU H 15 SOU H 20 SOU nr art maks. ciśnienie robocze bar/mpa 720 / / / / 72 kolor pomarańczowy pomarańczowy pomarańczowy pomarańczowy przyłącze (A) do węża 3/8 NPT gwint zewnętrzny 3/8 NPT gwint zewnętrzny 3/8 NPT gwint zewnętrzny 3/8 NPT gwint zewnętrzny przyłącze (B) do węża A 119 A 119 A 119 A 119 długość m

51 Węże Hydrauliczne - Węże Wydłużające 51 VL 1 SOU Specyfikacja & istotne cechy Sprężyny przeciwzałamaniowe po obu stronach 4:1 współczynnik bezpieczeństwa Dostępne na zamówienie Różne długości Inny kolor Węże Hydrauliczne - Węże Wydłużające model VL 1 SOU VL 2 SOU VL 5 SOU VL 10 SOU VL 15 SOU VL 20 SOU nr art maks. ciśnienie robocze bar/mpa 720 / / / / / / 72 kolor pomarańczowy pomarańczowy pomarańczowy pomarańczowy pomarańczowy pomarańczowy przyłącze (A) do węża A 119 A 119 A 119 A 119 A 119 A 119 przyłącze (B) do węża A 118 A 118 A 118 A 118 A 118 A 118 długość m

52 Manometry - Podziałka Wyskalowana W Barach 52 Manometry - Podziałka Wyskalowana W Barach zdjęcie opis model nr art. Manometr uniwersalny barów Wskaźnik zanurzony w glicerynie Stal nierdzewna Obudowa Ø 100 mm Połączenie: gwint męski ½ NPT A Gumowa osłona ochronna Do manometrów Ø 100 mm Manometr barów Wskaźnik zanurzony w glicerynie Stal nierdzewna Obudowa Ø 60 mm Połączenie: gwint męski ¼ NPT A Gumowa osłona ochronna Do manometrów Ø 60 mm Manometr cyfrowy Barów Pamięć wartości szczytowych ciśnienia Połączenie: gwint męski ¼ BSP

53 Manometry 53 A 501 Specyfikacja & istotne cechy Wskaźnik zanurzony w glicerynie Stal nierdzewna Obudowa Ø 100 mm Połączenie: gwint męski ½ NPT Manometry - Podziałka Wyskalowana W Tonach model A 501 A 502 A 503 A 504 A 505 A 506 nr art sza skala - zakres t ga skala zakres t cia skala - zakres t sza skala - podział na kreskę kg ga skala - podział na kreskę kg cia skala - podział na kreskę kg rodzaj połączenia ½ NPT zewnętrzny ½ NPT zewnętrzny ½ NPT zewnętrzny ½ NPT zewnętrzny ½ NPT zewnętrzny ½ NPT zewnętrzny tworzywo stal nierdzewna stal nierdzewna stal nierdzewna stal nierdzewna stal nierdzewna stal nierdzewna średnica obudowy mm Manometry - Podziałka Wyskalowana W Tonach model A 507 A 508 A 509 A 510 nr art sza skala - zakres t ga skala zakres t cia skala - zakres t ta skala - zakres t sza skala - podział na kreskę kg ga skala - podział na kreskę kg cia skala - podział na kreskę kg ta skala - podział na kreskę kg rodzaj połączenia ½ NPT zewnętrzny ½ NPT zewnętrzny ½ NPT zewnętrzny ½ NPT zewnętrzny tworzywo stal nierdzewna stal nierdzewna stal nierdzewna stal nierdzewna średnica obudowy mm

54 Manometry 54 Manometry - Adaptery Manometrów zdjęcie opis model nr art. Blok łączący manometru do pomp Vari Przeznaczony do zaworu sterującego jednostronnego działania M 311 Wyposażony w: gwint żeński 1 x 3/8 NPT, gwint męski 1 x 3/8 NPT oraz gwint żeński ½ NPT do manometru Manometr można zamontować pod kątem 45 przy użyciu kolanka, nr art A Blok łączący manometru do pomp Vari Przeznaczony do zaworów sterujących dwustronnego działania M 322, M 323, M 324 i M 325 Dostarcza ciśnienie do otworu A lub B, w zależności od tego, który znajduje się wyżej Wyposażony w: gwint żeński 1 x ½ NPT M Manometry - Zestawy Manometrów zdjęcie opis model nr art. Zestaw manometru do pomp PA 04/ barów Wskaźnik zanurzony w glicerynie Stal nierdzewna Obudowa Ø 63 mm Zawiera gumową osłonę ochronną Połączenie: gwint męski ¼ NPT Zestaw manometru do pomp PA * barów Wskaźnik zanurzony w glicerynie Stal nierdzewna Obudowa Ø 63 mm Zawiera gumową osłonę ochronną Połączenie: gwint męski ¼ NPT Zestaw manometru do pomp PA barów Wskaźnik zanurzony w glicerynie Stal nierdzewna Obudowa Ø 100 mm Zawiera gumową osłonę ochronną Połączenie: gwint żeński 1x 3/8 NPT i męski 1x 3/8 NPT Zestaw manometru do zaworu VM 43 L barów Wskaźnik zanurzony w glicerynie Stal nierdzewna Obudowa Ø 63 mm Zawiera gumową osłonę ochronną Połączenie: gwint męski ¼ NPT Zestaw z manometrem barów Połączenie: złącza A 118 A 119 A 111 U

55 Akcesoria Do Pomp Ręcznych 55 Akcesoria Do Pomp Ręcznych - Zawory Sterujące zdjęcie opis model nr art. Zawór sterujący Przeznaczony do narzędzi dwustronnego działania Uchwyt zatrzymuje się w każdej pozycji Wyposażony w zawory jednokierunkowe sterowane ciśnieniem służące do podtrzymania obciążenia Zawór 3-pozycyjny, 4-kierunkowy Połączenie: gwint żeński 3/8 NPT (2x) VM 43 L Akcesoria Do Pomp Ręcznych - Akcesoria zdjęcie opis model nr art. Zestaw płyty podstawy Odpowiedni do pomp PA Zestaw płyty podstawy Odpowiedni do pomp PA 18/ Zestaw płyty podstawy Odpowiedni do pomp PA 18/38, z zaworem VM 43 L

56 56

57 57

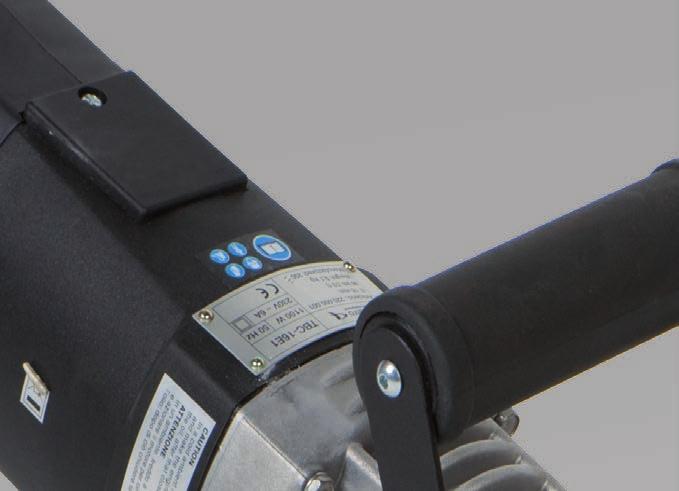

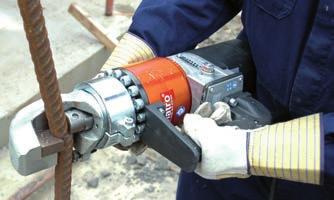

58 Przecinaki Do Prętów Zbrojeniowych 58 Specyfikacja & istotne cechy Szybka i łatwa obsługa - Obsługa jedną ręką - Powrót automatyczny Bezpieczeństwo - Brak iskier - Brak zagrożenia pożarowego Ciche w porównaniu do szlifierek Wymienne, trwałe ostrza Dostępne na zamówienie Utwardzane ostrza dotbc-16e1 - Górne ostrze, nr art Dolne ostrze, nr art Przecinaki Do Prętów Zbrojeniowych model TBC-16E1 TBC-16Q1 TSC-20E1 TSC-32E1 nr art typ nożyc do prętów zbrojeniowych do prętów zbrojeniowych do prętów zbrojeniowych do prętów zbrojeniowych zasada cięcia nożycowa nożycowa gilotynowa gilotynowa zdolność cięcia Ø prętów zbrojeniowych mm maks. siła cięcia kn/t 98 / / / / 50 silnik 230 VAC kw - 50 Hz - 1 Ph 110 VAC kw - 50 Hz - 1 Ph 230 VAC kw - 50 Hz - 1 Ph waga urządzenia kg VAC kw - 50 Hz - 1 Ph wymiary (dł. x szer. wys.) mm 520 x 120 x x 120 x x 140 x x 335 x 180

59 Przecinaki Do Drutów Sprężających 59 TST-19E1 Specyfikacja & istotne cechy Szybka i łatwa obsługa - Obsługa jedną ręką - Powrót automatyczny Maksymalna kontrola dzięki pracy hydraulicznej Bezpieczeństwo - Brak iskier - Brak zagrożenia pożarowego - Skręcone cięgna nie strzępią się Wymienne, trwałe ostrza Przecinaki Do Drutów Sprężających model TST-19E1 nr art typ nożyc do drutów sprężających zasada cięcia gilotynowa zdolność cięcia Ø drutów mm 19 maks. siła cięcia kn/t 294 / 30 silnik 230 VAC kw - 50 Hz - 1 Ph waga urządzenia kg 14.8 wymiary (dł. x szer. wys.) mm 450 x 140 x 235

60 Narzędzie Wielofunkcyjne 60 TI-20E Specyfikacja & istotne cechy Dostępne cztery różne wymienne głowice do TI-20E Szybka i łatwa obsługa - Obsługa jedną ręką - Powrót automatyczny Maksymalna kontrola dzięki obsłudze hydraulicznej Ciche w porównaniu do szlifierek Bezpieczeństwo - Brak iskier - Brak zagrożenia pożarowego - Skręcone cięgna nie strzępią się (TS 18) Narzędzie Wielofunkcyjne model TI-20E TS-14 TS-20 TS-18 nr art nośność skuteczna kn/t 294 / 30 silnik 230 VAC kw - 50 Hz - 1 Ph waga urządzenia kg wymiary (dł. x szer. wys.) mm 385 x 240 x x 110 x x 112 x x 90 x x 110 x 120

61 61

62 Serwis I Bezpieczeństwo 62

63 Serwis I Bezpieczeństwo 63 SCC* ISO 9001

64 Z S A W U Z C D O Y Z C 64 y b a, ę J S E PR ć a w o c a pr bezpiecznie Serwis I Bezpieczeństwo
