INSTRUKCJA OBSŁUGI WS 1270 STRATOS BEZPRZEWODOWA STACJA METEOROLOGICZNA 868 MHz

Transkrypt

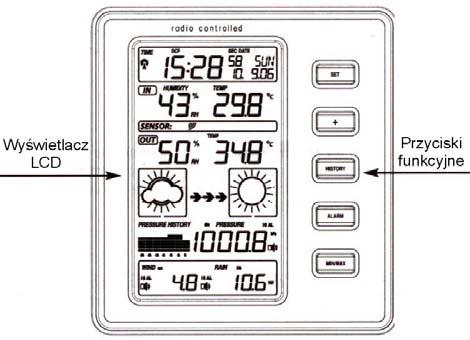

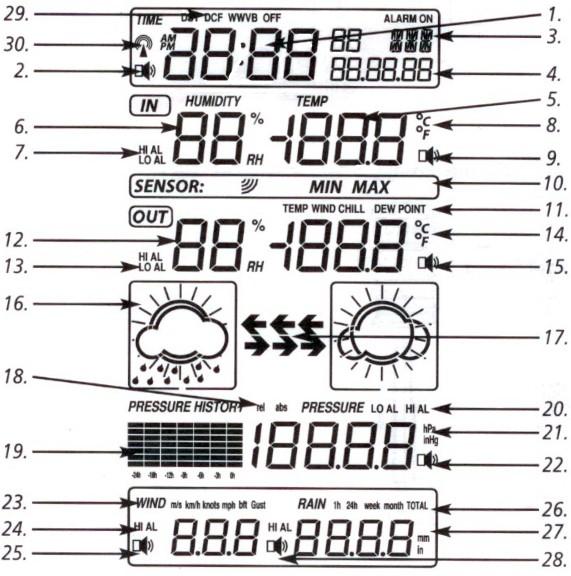

1 INSTRUKCJA OBSŁUGI WS 1270 STRATOS BEZPRZEWODOWA STACJA METEOROLOGICZNA 868 MHz WSTĘP Gratulujemy Państwu zakupu bezprzewodowej Stacji Meteorologicznej, pozwalającej obierać sygnały z zewnętrznych czujników na częstotliwości 868 MHz. Ten nowoczesny i prosty w obsłudze produkt idealnie nadaje się do użytku w domu lub biurze. Po przeczytaniu niniejszej instrukcji, użytkownik w pełni zrozumie obsługę i pozna pełnię możliwości Stacji Meteorologicznej. PROFESJONALNA STACJA METEOROLOGICZNA Niniejsza instrukcja jest integralną częścią produktu i powinna być przechowywana w bezpiecznym miejscu. Zawarte są w niej ważne informacje dotyczące uruchamiania i obsługi stacji meteorologicznej. INFORMACJE WSTĘPNE Zawartość zestawu: W skład zestawu wchodzi: stacja bazowa, nadajniki temperatury / wilgotności, wraz z osłoną deszczomierz, wiatromierz, przewody połączeniowe nadajników, maszt montażowy dla nadajników, uchwyty montażowe. Stacja główna umożliwia pomiar warunków atmosferycznych w jej bezpośrednim otoczeniu oraz odbieranie informacji z trzech zewnętrznych czujników: 1. Czujnika temperatury i wilgotności 2. Wiatromierza 3. Deszczomierza Uzyskane dane są uaktualniane na bieżąco i wyświetlane na ciekłokrystalicznym ekranie LCD stacji meteorologicznej. Czujnik temperatury i wilgotności jest podstawowym elementem wymiany informacji pomiędzy stacją a wszystkimi zewnętrznymi czujnikami. Działanie wiatromierza oraz deszczomierza jest bezpośrednio uzależnione od czujnika temperatury i wilgotności. Dane z tego czujnika są przekazywane do stacji głównej za pośrednictwem fal radiowych o częstotliwości 868 MHz i zasięgu ok. 100 metrów w otwartej przestrzeni. CHARAKTERYSTYKA zegar kwarcowy i kalendarz sterowany radiowo sygnałem DCF-77 12/24-godziny tryb wyświetlania funkcja alarmu wraz z dobudzaniem prognoza pogody wyświetlana z wykorzystaniem czterech graficznych symboli pogody temperatury: względna zewnętrzna, względna wewnętrzna, odczuwalna Wind Chill, punktu rosy Dew Point wewnętrzna i zewnętrzna względna wilgotność powietrza pamięć min / max wraz z czasem rejestracji pomiarów alarmy dla wybranych funkcji tj: temperatury, wilgotności, ciśnienie, prędkość wiatru, opady atmosferyczne pomiar względnego i bezwzględnego ciśnienia atmosferycznego w hpa lub inhg historia ciśnienia z ostatnich 24h prędkość wiatru mierzona w mph, km/h, m/s, węzłach lub skali Beauforta pomiar wielkości opadów deszczu w ciągu ostatniej godziny, 24 godzin, tygodnia, miesiąca lub całościowo od ostatniego kasowania danych (możliwość wyboru w mm lub in) podświetlenie wyświetlacza LCD Czujnik temperatury i wilgotności Czujnik temperatury i wilgotności służy do pomiaru temperatury zewnętrznej oraz względnej zewnętrznej wilgotności powietrza. Ponadto odbiera informacje z wiatromierza oraz deszczomierza i przekazuje kompletne zestawy danych do stacji głównej za pośrednictwem fal radiowych 868MHz Wiatromierz / Anemometr Wiatromierz służy siły wiatru i porywów wiatru. Dane te przesyła do czujnika temperatury i wilgotności, skąd są nadawane do stacji głównej. Wiatromierz zasilany jest z czujnika temperatury i wilgotności za pomocą przewodu zasilającego. 1

2 Deszczomierz Deszczomierz służy do pomiaru ilości opadów atmosferycznych. Dane te przesyła do czujnika temperatury i wilgotności, skąd są nadawane do stacji głównej. Deszczomierz zasilany jest z czujnika temperatury i wilgotności za pomocą przewodu zasilającego. UWAGI DOTYCZĄCE BEZPIECZEŃSTWA Uszkodzenia będące wynikiem eksploatacji stacji w sposób niezgodny z niniejszą instrukcją obsługi spowodują utratę gwarancji! Producent oraz dostawca nie są odpowiedzialni za jakiekolwiek szkody powstałe w wyniku nieprawidłowej eksploatacji urządzenia. W przypadku jakichkolwiek uszkodzeń czy obrażeń spowodowanych korzystaniem z urządzeń w sposób niezgodny z jego przeznaczeniem opisanym w instrukcji, producent oraz dostawca nie ponoszą żadnej prawnej odpowiedzialności. Jakiekolwiek próby zwiększania efektywności i ulepszania sprzętu oraz oprogramowania są ściśle zabronione! Należy używać wyłącznie oryginalnego, dołączonego do zestawu zasilacza oraz zalecanego przez producenta typu baterii. Nie należy zostawiać zużytych baterii w urządzeniu, gdyż spowodować to może wyciek elektrolitu, korozję i w efekcie trwałe uszkodzenie przyrządów. Instalacja baterii w niewłaściwej polaryzacji (kierunku) spowodować może uszkodzenie urządzenia. Ten produkt nie jest zabawką! Trzymać z daleka od zasięgu dzieci. Nie wrzucać baterii do ognia! Spowodować to może wyciek niebezpiecznych związków chemicznych. Urządzenie to nie nadaje się do celów medycznych ani do rozpowszechniania informacji. URUCHAMIANIE UWAGA: Przed ostatecznym zamontowaniem elementów stacji zaleca się wstępną instalację zestawu w celu sprawdzenia poprawności działania wszystkich elementów. INSTALACJA 1. Podłącz deszczomierz oraz wiatromierz do zewnętrznego czujnika temperatury za pomocą dołączonych przewodów 2. Włóż baterie do bezprzewodowego czujnika temperatury (zobacz instrukcję poniżej). 3. Włóż baterie do stacji głównej (zobacz instrukcję poniżej). Wszystkie elementy na wyświetlaczu LCD powinny się podświetlić oraz wyzwolony powinien zostać krótki sygnał dźwiękowy. 4. Stacja rozpocznie poszukiwanie sygnału z czujnika zewnętrznego na częstotliwości 868 MHz. Na wyświetlaczu powinny pojawić się dane dot. temperatury, wilgotności oraz wiatru. Jeżeli po ok. 30 sek. informacje te nie pojawią się należy wyjąć baterie, odczekać kilkanaście sekund i ponownie rozpocząć instalację zgodnie z powyższą instrukcją. 5. Można ręcznie sprawdzić działanie czujnika wiatru i deszczu poprzez imitację wiatru lub deszczu (dmuchniecie lub wlanie niewielkiej ilości wody). 6. Czas oraz data powinny być ustawione ręcznie. MONTAŻ NADAJNIKÓW NA MASZCIE Wiatromierz Deszczomierz 2

3 Termometr / Higrometr Montaż kompletnego masztu Kontrola odbioru z nadajników zewnętrznych 868MHz Połączenie bezprzewodowe pomiędzy stacją główną a czujnikiem temperatury możliwe jest w promieniu ok. 100m w wolnej przestrzeni, pod warunkiem że w pobliżu nie ma dużego natężenia fal radiowych które mogłyby interferować (np. kabli wysokiego napięcia) oraz innych przeszkód (np. budynki, zbrojone ściany itp.). Aby zapewnić maksymalną efektywność należy zwrócić uwagę na następujące warunki instalacji: 1. Odległość urządzenia od takich urządzeń jak monitor komputerowy czy telewizor nie powinna być mniejsza niż 1,5-2,0 metrów. 2. Należy unikać umieszczania termometru i czujników na lub w bezpośredniej bliskości metalowych ram okiennych. 3. Używanie jednocześnie takich urządzeń jak słuchawki czy mikrofon bezprzewodowy, działające na tej samej częstotliwości (868MHz) mogą uniemożliwiać prawidłowy odbiór. 4. Urządzenia elektroniczne nadające na fali o częstotliwości 868MHz, używane np. przez sąsiadów, mogą powodować interferencje fal. 5. Zewnętrzny czujnik temperatury może być narażony na ekstremalne warunki atmosferyczne, np. temperaturę -25şC. W takich przypadkach sygnał radiowy może być słabszy co spowoduje zmniejszenie zasięgu pracy czujnika. Należy mieć to na uwadze podczas montażu czujnika (czujników). UWAGA: Po włożeniu baterii do stacji bazowej zaleca się pozostawienie jej na ok. 10 min w celu nawiązania połączenia z sygnałem DCF. W tym czasie stacja nie odświeża danych z nadajników zewnętrznych oraz nie działają przyciski na panelu stacji. Dioda na nadajniku termo higro będzie 5-krotnie pulsować. Jeśli stacja nie będzie mogła połączyć się z sygnałem DCF, zegar i kalendarz należy ustawić ręcznie. Informacje dodatkowe dla sygnału DCF. Zegar jest kontrolowany radiowo z nadajnika w Mainflingen pod Frankfurtem i bazuje na Cezowym Zegarze Atomowym, którego odchylenia nie są większe niż jedna sekunda na milion lat. Sygnał DCF-77 nadawany jest na częstotliwości 77.5 khz i ma zasięg ok km. Stacja, którą Państwo zakupili, odbiera ten sygnał i przetwarza na czytelną godzinę. Tak więc czas wyświetlany na ekranie zegara będącego w zasięgu sygnału DCF-77 jest idealnie dokładny. Zasięg w dużej mierze zależy od ukształtowania terenu w normalnych warunkach nie powinno być problemów z odbiorem sygnału w promieniu km od Frankfurtu nad Menem. Natychmiast po włożeniu baterii urządzenie rozpoczyna poszukiwanie sygnału DCF-77 (sygnał radiowy sterujący zegarem). W normalnych warunkach (tj. np. z daleka od urządzeń mogących zakłócać odbiór fal radiowych, takich jak np. telewizor) odnalezienie sygnału trwa zazwyczaj ok. 7 minut. Jeśli po 15 minutach sygnał DCF-77 nie jest właściwie odbierany, proszę sprawdzić, czy spełnione są następujące warunki: 1. Odległość urządzenia od takich urządzeń jak monitor komputerowy czy telewizor nie powinna być mniejsza niż 1,5-2,0 metrów. 2. Należy unikać umieszczania jednostki na lub w bezpośredniej bliskości metalowych ram okiennych. 3. W warunkach, gdzie sygnał radiowy w naturalny sposób jest słabszy lub zniekształcony, takich jak np., piwnice lub wieżowce mogą pojawić się zakłócenia. W skrajnych przypadkach należy ustawić stację bliżej okna lub/i skierować prostopadle do nadajnika we Frankfurcie (pamiętając o unikaniu bliskości metalowych ram). Może się zdarzyć, że urządzenie pracuje w niesprzyjającym otoczeniu fal radiowych, które mogą być bezpośrednią przyczyną braku sygnału DCF-77. Zazwyczaj w nocy zakłócenia te są znacznie mniejsze i w większości przypadków możliwy staje się odbiór sygnału. W przypadku, gdy tylko raz na dobę zegar jest synchronizowany sygnałem radiowym, odchylenia nie są większe niż 0,5 sekundy na 24 godziny. Symbol wieży nadajnika na ekranie wyświetlacza LCD zaczyna pulsować w momencie, gdy sygnał został odnaleziony. Jeśli ikona przestaje pulsować i wyświetla się w sposób ciągły, oznacza to, że informacja o czasie została prawidłowo odebrana i uaktualniona. Podobnie jak czas, również i aktualna data jest odbierana za pomocą fal radiowych i ustawiana automatycznie. 3

4 Uwagi do odczytów temperatury punktu rosy i podmuchów wiatru W niektórych przypadkach powietrze przenosi ze sobą pewne ilości wody (pary wodnej), która może się ocieplać lub ochładzać wraz ze zmianą temperatury. Jeżeli temperatura powietrza spadnie poniżej tzw. punktu rosy (punktu nasycenia), zawarta w nim para wodna ulega skropleniu i opada w postaci rosy, mgły lub deszczu. Przy temperaturze 15 C i względnej wilgotności powietrza 50% punkt rosy wynosi około 5 C, a przy wilgotności 80% już 12 C. Przy względnej wilgotności powietrza sięgającej 100% nasycenie pary wodnej jest tak duże, że skrapla się ona w temperaturze 15 C. Ujemny punkt rosy skutkuje pojawieniem się szronu lub śniegu. Tzw. temperatura odczuwalna została po raz pierwszy opisana przy okazji planowania bitew podczas drugiej wojny światowej. Nie jest to rzeczywista miara temperatury powietrza, lecz temperatura odczuwalna przez człowieka, która jest wynikiem wpływu wiatru na wymierną temperaturę. Temperatura odczuwalna jest ściśnie opisana w tabelach jako wypadkowa temperatury powietrza i prędkości wiatru. Przy temperaturze powietrza 8 C i spokojnym wietrze, osoba poruszająca się z prędkością 6 km/h odczuwa temperaturę ok. 0 C. CI EKŁOKRYSTALICZNY WYŚWIETLACZ LCD 1. Zegar 16. Prognoza pogody 2. Symbol włączonego alarmu (budzika) 17. Tendencja pogodowa obrazuje ostatnie zmiany ciśnienia Dzień tygodnia / strefa czasowa / historia Kalendarz 18. Symbol odczytu ciśnienia względnego - Rel i bezwzględnego Abs 19. Historia ciśnienia z ostatnich 24h w postaci grafu 5. Temperatura wewnętrzna 20. Symbol górnego i dolnego alarmu dla ciśnienia 6. Wilgotność wewnętrzna 21. Jednostki ciśnienia 7. Symbol górnego i dolnego zakresu alarmu wewnętrznej temperatury i 22. Symbol włączonego alarmu ciśnienia wilgotności 8. Jednostki temperatury wewnętrznej 23. Symbol jednostek prędkości wiatru i porywów wiatru 9. Symbol włączonych alarmów wewnętrznych pomiarów stacji 24. Symbol górnego zakresu alarmu wiatromierza 10. Informacja o odczycie pamięci minimalnego i maksymalnego pomiaru 25. Symbol włączonego alarmu wiatromierza 11. Symbole temperatury odczuwalnej Wind Chill i punktu rosy Dew Point 26. Jednostki deszczomierza 12. Pole wyświetlania zewnętrznej temperatury i wilgotności 27. Odczyt pamięci deszczomierza dla: 1h, 24j, tygodnia Week, miesiąca Month oraz pomiar całkowity - Total 13. Symbol górnego i dolnego zakresu alarmu zewnętrznej temperatury i 28. Symbol włączonego alarmu deszczomierza wilgotności Jednostki temperatury wewnętrznej Symbol włączonych alarmów zewnętrznych pomiarów stacji 29. Symbol odbieranego sygnału sterującego zegarem dla Europy jest DCF 30. Symbol odbioru sygnału DCF FUNKCJE PROGRAMOWALNE ORAZ PRZYCISKI FUNKCYJNE Stacja posiada 5 przycisków umożliwiających odczyt oraz zmiany poszczególnych funkcji. Możliwe są zmiany funkcji w poszczególnych trybach pracy stacji: Szybki odczyt, Tryb ustawień, Ustawienia alarmów, Historia pomiarów, Pamięć MIN / MAX. Każdy z trybów może być wyłączony poprzez naciśnięcie przycisku HISTORY lub po 10s przełączy się automatycznie. Tryb szybkiego odczytu W normalny trybie pracy należy nacisnąć przycisk SET aby przełączyć wyświetlacz w tryb szybkiego odczytu. Następnie przyciskami + i MIN/MAX można poruszać się pomiędzy odczytami poszczególnych parametrów tj.: 1. Temperatura zewnętrzna, odczuwalna, punktu rosy. 2. Ciśnienie powietrza bezwzględne, względne. 3. Prędkość wiatru, porywów wiatru. 4. Opady atmosferyczne z 1h, 24h, tygodnia, miesiąca, całkowite. Przytrzymanie w trakcie odczytu opadów całkowitych przycisku SET przez 2s, spowoduje skasowanie tej pamięci. Tryb ustawień W normalny trybie pracy należy nacisnąć i przytrzymać przycisk SET przez 3s aby przełączyć wyświetlacz w tryb ustawień. Następnie przyciskami + i MIN/MAX można zmieniać wartości / jednostki ustawianych funkcji. Przytrzymanie każdego z tych przycisków przez 3s powoduje przyspieszenie zmian. Przejście do kolejnych ustawień i zatwierdzenie wprowadzonych juz zmian następuje po naciśnięciu przycisku SET. Tryb zmian umożliwia zmianę następujących funkcji: Strefa czasowa w przedziale +- 12h, format wyświetlania godzin 12/24h, ręczne ustawienie zegara (godzin i minut), ręczne ustawienie kalendarza (rok/miesiąc/dzień miesiąca, dzień tygodnia ustawi się automatycznie), jednostki termometrów ( C / F), jednostki ciśnienia atmosferycznego (hpa / inhg), kalibracja ciśnienia względnego dla danej wysokości n. p.m., kalibracja czułości prognozy pogody, kalibracja czułości alarmu burzowego, jednostki prędkości wiatru (km/h, mph, m/s, knots, bft), jednostki opadów (mm lub in) Historia pomiarów W normalny trybie pracy należy nacisnąć przycisk HISTORY aby przełączyć wyświetlacz w tryb historii pomiarów. Następnie przyciskiem + można zmieniać odczyt zarejestrowanych pomiarów ciśnienia atmosferycznego, temperatur i wilgotności z ostatnich: 3h, 6h, 9h, 12h, 15h, 18h, 21h, 24h. 4

5 Ustawienia alarmów Stacja pogody ma możliwość ustalenia progów pomiarowych dla poszczególnych funkcji, po przekroczeniu których zostanie uruchomiony alarm. Aby wejść tryb ustawień górnego zakresu alarmów (na wyświetlaczu w polu zegara/kalendarza pojawi się napis HIAL) należy nacisnąć przycisk ALARM a następnie przycisk SET i przyciskami + oraz MIN/MAX ustawić zakresy dla poszczególnych funkcji w kolejności: Zegar (minuty/minuty funkcja budzika), Wilgotność wewnętrzna, Temperatura wewnętrzna, Wilgotność zewnętrzna, Temperatura zewnętrzna, Temperatura odczuwalna, Temperatura punktu rosy, Ciśnienie atmosferyczne, Prędkość wiatru, Prędkość porywów wiatru, Opady tryb 1h, Opady tryb 24h. Aby wejść tryb ustawień dolnego zakresu alarmów (na wyświetlaczu w polu zegara/kalendarza pojawi się napis LOAL) należy dwukrotnie nacisnąć przycisk ALARM a następnie przycisk SET i przyciskami + oraz MIN/MAX ustawić zakresy dla poszczególnych funkcji w kolejności: Zegar (minuty/minuty funkcja budzika), Wilgotność wewnętrzna, Temperatura wewnętrzna, Wilgotność zewnętrzna, Temperatura zewnętrzna, Temperatura odczuwalna, Temperatura punktu rosy, Ciśnienie atmosferyczne. Przykładowy ekran w trakcie trwania alarmu dla górnego zakresu temperatury punktu rosy. Aby przeglądać zaprogramowane wartości alarmów należy nacisnąć przycisk ALARM 1 x (dla górnych zakresów alarmów), 2 x (dla dolnych zakresów alarmów). Czas trwania alarmu akustycznego i świetlnego wynosi 120s. Wcześniejsze wyłączenie następuje po naciśnięciu któregokolwiek z przycisków. Pamięć minimalnego i maksymalnego pomiaru MIN/MAX Stacja pogody zapamiętuje pomiary maksymalnych oraz minimalnych zarejestrowanych wartości oraz datę pomiaru dla poszczególnych funkcji. Aby wejść w tryb odczytu pamięci maksymalnych pomiarów (na wyświetlaczu w polu poniżej wartości wewnętrznych pojawi się napis MAX) należy nacisnąć przycisk MIN/MAX a następnie przycisk SET i potem przyciskiem + przeglądać czas zarejestrowanych wartości dla poszczególnych funkcji w kolejności: Wilgotność wewnętrzna, Temperatura wewnętrzna, Wilgotność zewnętrzna, Temperatura zewnętrzna, Temperatura odczuwalna, Temperatura punktu rosy, Ciśnienie atmosferyczne, Prędkość wiatru, Prędkość porywów wiatru, Opady tryb 1h, Opady tryb 24h, Opady tryb tygodniowy, Opady tryb miesięczny. Aby wejść w tryb odczytu pamięci minimalnych pomiarów (na wyświetlaczu w polu poniżej wartości wewnętrznych pojawi się napis MIN) należy nacisnąć dwukrotnie przycisk MIN/MAX a następnie przycisk SET i potem przyciskiem + przeglądać czas zarejestrowanych wartości dla poszczególnych funkcji w kolejności: Wilgotność wewnętrzna, Temperatura wewnętrzna, Wilgotność zewnętrzna, Temperatura zewnętrzna, Temperatura odczuwalna, Temperatura punktu rosy, Ciśnienie atmosferyczne. Stacja bazowa Stacja główna może być zarówno ustawiona na płaskiej powierzchni, jak i umiejscowiona w pozycji wiszącej (za pomocą wkrętów i specjalnych otworów w tylnej części urządzenia). Ważne, aby sprawdzić, czy sygnał radiowy 868Mhz z czujników zewnętrznych (w przypadku stosowania bezprzewodowej transmisji danych) oraz sygnał kontroli czasu DCF77 są odbierane prawidłowo. Jeżeli urządzenie jest poza zasięgiem tych sygnałów, należy zmienić lokalizację stacji lub czujników. Po prawidłowym odebraniu sygnałów radiowych, stacja może być przymocowana na stałe. Następnie należy dokonać montażu pozostałych elementów składowych stacji (czujników). INFORMACJE DO DATKOWE Prognoza pogody Cztery rodzaje symboli graficznych (Słonecznie, Pochmurnie z przejaśnieniami, Pochmurnie, Deszczowo), pojawiające się jednocześnie ze strzałkami, symbolizują graficznie nadchodzącą pogodę rejestrując nagłe zmiany ciśnienia atmosferycznego. Uwagi dotyczące czułości zmian symboli prognozy pogody Czułość zmian symboli prognozy pogody może być zmieniona zgodnie z oczekiwaniami użytkownika w zakresie od 2 do 4 hpa. Funkcja ta jest przydatna szczególnie w przypadku użytkowników zamieszkujących tereny o nietypowych warunkach atmosferycznych, takich jak klimat nadmorski czy górski. W takich przypadkach, gdy powtarzające się regularnie znaczne zmiany ciśnienia atmosferycznego nie muszą być zapowiedzią zmieniającej się pogody, granica czułości zmian prognozy pogody może być podwyższona w stosunku do domyślnej wartości zaprojektowanej dla terenów, gdzie zmiany te są bardziej zrównoważone. Przykładowo, jeżeli czułość ustawiona jest na 3hPa, to na wyświetlaczu prognozy pogody nie zmieni się symbol dopóki ciśnienie nie spadnie lub wzrośnie powyżej 3hPa. Na terenach, gdzie zmiany ciśnienia są nieznaczne, granica czułości prognozy pogody może być ustawiona na niższą wartość. Uwagi dotyczące odczytów względnego/ bezwzględnego ciśnienia atmosferycznego Bezwzględny sposób wyświetlania daje użytkownikowi dokładną informację o aktualnym stanie ciśnienia atmosferycznego na wysokości pracy stacji i nie jest to wartość programowalna. Wybór względnego ciśnienia atmosferycznego umożliwia ręczne skalowanie ciśnienia do wartości panujących na danej wysokości n.p.m. Ciśnienie atmosferyczne jest wartością mierzoną na wysokości poziomu morza i znacznie zmienia się wraz ze wzrostem wysokości (np. jeżeli bezwzględna wartość ciśnienia atmosferycznego w leżącym na wysokości 600 m n.p.m Monachium wynosi 961 hpa, to odpowiada to wartości 1021 hpa na poziomie morza). Z uwagi duże różnice bardzo ważne jest wyskalowanie urządzenia do wartości panujących na poziomie morza. Względne ciśnienie atmosferyczne jest podawane codziennie przez wiele stacji telewizyjnych i radiowych, co pomóc może w dokładnym wyskalowaniu Stacji. Aby umożliwić dokładny pomiar ciśnienia atmosferycznego należy unikać zmian położenia (poziomów wysokości) stacji pogodowej. Urządzenie nie może być przenoszone np. z parteru na wyższe piętra budynku. Jeśli to nastąpi należy zresetować stację. Może się zdarzyć, że dopiero po godzinach wyniki będą prawidłowe. Stałe umiejscowienie Stacji w jednym miejscu umożliwia idealny odczyt wartości ciśnienia. Alarm sztormowy Użytkownik może zaprogramować alarm sztormowy sygnalizujący nagłe szybkie spadki ciśnienia atmosferycznego. Zakres kalibracji alarmu wynosi 3 9 hpa (fabrycznie 4 hpa). Po przekroczeniu prze ciśnienie ustalonej granicy spadku stacja włączy pulsujący symbol prognozy pogody OPADY oraz uruchomi alarm dźwiękowy. Pulsujacy alarm na ekranie stacji będzie aktywny nawet przez 3h. ZAKŁÓCENIA ODBIORU, PROBLEMY W DZIAŁANIU, WSKAZÓWKI Problem, przyczyna Zbyt duża odległość pomiędzy stacją a czujnikiem, co może być przyczyną braku komunikacji i transmisji danych Duże przeszkody na drodze stacja czujnik bazowej (zobacz też: punkt: Zasięg transmisji) folia aluminiowa itp.) Rozwiązanie Zmniejsz dystans pomiędzy tymi urządzeniami Znajdź inne miejsce lokalizacji czujnika lub stacji (grube ściany, stalowe elementy konstrukcji, 5

6 Interferencje z innych źródeł (radio, mikrofon bezprzewodowy i inne nadające na tych samych częstotliwościach fal) Znajdź inne miejsce lokalizacji czujnika lub stacji bazowej. Zakłócenia mogą być spowodowane korzystaniem przez sąsiadów z urządzeń nadających na częstotliwości 868 MHz Brak odbioru po przedłużeniu przewodu Znajdź inne miejsce lokalizacji czujnika lub stacji Transmisyjnego bazowej. Nie należy przedłużać przewodu powyżej 10 metrów, gdyż spowodować to może osłabienie sygnału Częste zakłócenia w odbiorze sygnału mogą być spowodowane korzystaniem z innych urządzeń radiowych (bezprzewodowych słuchawek, zdalnie sterowanych zabawek lub innych urządzeń nadających sygnał na częstotliwości 868Mhz). Wiele z tych urządzeń można przestawić na inną częstotliwość nadawania, co umożliwi prawidłową pracę stacji. Zasięg transmisji sygnału Zasięg odbioru sygnału radiowego 868MHz z czujników zewnętrznych przez stację meteorologiczną wynosi ok. 100 metrów w otwartej przestrzeni; w rzeczywistości zależy on od warunków otoczenia i stopnia interferencji fal radiowych. Jeśli transmisja danych nie przebiega w prawidłowy sposób, należy zresetować urządzenia. Zewnętrzny czujnik temperatury i wilgotności może być narażony na ekstremalne warunki atmosferyczne, np. temperaturę -25şC. W takich przypadkach sygnał radiowy może być słabszy co spowoduje zmniejszenie zasięgu pracy czujnika. Również żywotność baterii może się drastycznie pogorszyć w przypadku narażenia ich na ciągłą pracę w warunkach poniżej 0şC. W miarę możliwości należy unikać umieszczania urządzeń w pobliżu: - źródeł transmisji fal o wysokiej częstotliwości - dużych konstrukcji budowlanych i drzew - innych obiektów mogących zakłócać odbiór - nadajników radiowych w dużych skupiskach miejskich - urządzeń elektrycznych pracujących w pobliżu Wskazówki eksploatacyjne i środki ostrożności Do czyszczenia ekranu i obudowy używać tylko miękkich, wilgotnych materiałów. Nie używać rozpuszczalników ani żadnych środków czystości, gdyż mogą one spowodować odbarwienia i uszkodzić ekran lub obudowę Upewnić się czy w deszczomierzu nie znajdują się liście lub inne przedmioty. Sprawdzać czystość i płynność ruchów wiatromierza Nie myć deszczomierza pod bieżącą wodą Nie zanurzać urządzeń w wodzie Nie wolno dokonywać manipulacji wewnątrz przyrządu, gdyż spowoduje to utratę gwarancji i może spowodować jego uszkodzenie. Należy dostarczyć urządzenie do punktu zakupu, aby umożliwić naprawę przez wykwalifikowanych specjalistów. Unikać narażania urządzeń na wysokie temperatury, wibracje czy wstrząsy, gdyż może to spowodować ich uszkodzenie lub niedokładności pomiarowe Natychmiast usunąć rozładowane baterie aby uniknąć wycieku elektrolitu. Stosować tylko fabrycznie nowe baterie, takiego typu, jaki określono w niniejszej instrukcji DANE TECHNICZNE Zasięg sygnału w otwartej przestrzeni:...max. 100 m Częstotliwość przesyłania danych...:...o 48 sekund Zakres pomiaru temperatury zewnętrznej : C do +65 C (symbol OFL poza tym zakresem), rozdzielczość 0,1 C, dokładność +- 1 C Zakres pomiaru temperatury wewnętrznej : C do +65 C (symbol OFL poza tym zakresem), rozdzielczość 0,1 C, dokładność +- 1 C Zakres pomiaru wilgotności : % do 99%, rozdzielczość 1%, dokładność +- 5 % Wielkość opadów deszczu:...0 do 9999 mm ostatni tydzień, ostatni miesiąc, wielkość całkowita Dokładność: mm Prędkość wiatru...0 do 180 km/h lub 1 to 50 m/s, dokładność +- 2%s Zakres pomiaru ciśnienia atmosferycznego: hpa do 1080 hpa dokładność +-1,5 hpa Czas trwania alarmu:...ok. 2 min. Zasilanie Stacja bazowa: 3 szt. 1.5 V, Typ AA, IEC LR6 (Zalecane baterie alkaliczne, żywotność ok. 1 rok). Przy słabym stanie baterii na wyświetlaczu LCD pojawia się symbol wyczerpania baterii, czujniki zewnętrzne: baterie - 2 szt. 1.5 V, typ C (zalecane baterie alkaliczne, żywotność: 1-2 lata) Wymiary Stacja bazowa: x 30.8 x mm Czujnik temperatury i wilgotności: x 62 x 157 mm Deszczomierz: x 54.6 x 88 mm Wiatromierz: x 164 x mm Import i dystrybucja: TERDENS ul. Mickiewicza 46, Ożarów Maz. Tel./Fax.:(0 22) , terdens@terdens.com.pl WSZELKIE PRAWA ZASTRZEŻONE 6
