1 Przyjazny Środowisku Samsung Chronimy naturę, w której żyjemy. Firma Samsung planuje przyszłość, myśląc o swoich klientach i środowisku. Realizując nadzieje o czystszym, zdrowszym życiu dla nas i przyszłych pokoleń oraz wdrażając przyjazne środowisku naturalnemu technologie, Samsung pracuje nad doskonalszym obrazem świata. Ochrona zasobów wody i powietrza Jako lider innowacji w zakresie wytwarzania przyjaznych środowisku produktów i technologii, Samsung zdecydowanie ograniczył wykorzystywanie zasobów naturalnych. Do produkcji lodówek używa występującego w przyrodzie czynnika chłodniczego R600 oraz cyklopentanu do izolacji instalacji chłodniczych - gazów nie powodujących efektu cieplarnianego. Pralki firmy Samsung są wydajne, zużywają mało detergentów i wody bez utraty jakości prania, przyczyniając się tym samym do ochrony zasobów wody słodkiej. Gdy mniej zużywasz, więcej oszczędzasz Produkty firmy Samsung są energooszczędne, uzyskując w Unii Europejskiej klasę energetyczną A+ i oznaczenie ENERGY STAR w USA. Pralki firmy Samsung, wyposażone w grzałki ceramiczne, zużywają mniej energii elektrycznej, oszczędzając czas i pieniądze. Te energooszczędne technologie służą człowiekowi i środowisku, zmieniając nasz styl życia w bardziej przyjazny naturze. Odzysk surowców Firma Samsung Electronics podejmuje znaczące wysiłki w dziedzinie ochrony środowiska naturalnego i działa zgodnie z dyrektywą WEEE (odpadów elektrycznych i elektronicznych), włączając się w programy ponownego wykorzystywania odpadów w każdym z krajów, gdzie jest obecna, lub tworząc własne. Przyjazne środowisku systemy klimatyzacji Pracując stale nad ekologicznym podejściem do produkcji, firma Samsung wytwarza klimatyzatory działające w oparciu o przyjazny dla środowiska czynnik chłodniczy R40a, chroniąc dzięki temu warstwę ozonową naszej Planety. Większość produktów firmy Samsung uzyskała klasę energetyczną A oraz znak ENERGY STAR w USA. Energooszczędne klimatyzatory nie tylko obniżają wydatki na energię, ale również pomagają chronić środowisko naturalne. Oznaczenia norm ekologicznych i deklaracji zgodności Samsung eco mark Energy mark Korea Eco Mark Korea Ecoflower EU Energy Star Mark TCO Sweden Blue Angel Germany EPEAT US Eco Mark Korea 2 Przyznane certyfikaty i nagrody PZH Firma Samsung Electronics uczestniczy w programie certyfikacji EUROVENT. Dotyczy modeli wymienionych na stronie Eurovent Certyfikat wydany na podstawie testów SPi przeprowadzonych w laboratorium TUV Rheinland Polska lipiec 200.

2 0_katalog_sac_20_20 SAC Katalog 3/6/ 9:35 AM Page 7 Ikony funkcji jednostek wewnętrznych Jednostki typu ściennego Jonizator SPi poprawia jakość powietrza, eliminując z niego zanieczyszczenia mikrobiologiczne niekorzystne dla zdrowia. Filtr full HD o wysokiej klasie filtracji usuwa z powietrza nawet najmniejsze cząsteczki kurzu. Sterownik bezprzewodowy jako wyposażenie standardowe. Funkcja d'light cool odpowiednio dopasowuje temperaturę w pomieszczeniu w zależności od jego wilgotności, tak aby spełnione były warunki komfortu. Funkcja good'sleep gwarantuje najwłaściwszą temperaturę w pomieszczeniu, odpowiednio do fazy Twojego snu. Szeroki strumień nawiewny zapewnia lepszą dystrybucję powietrza w pomieszczeniu, umożliwiając szybsze uzyskanie temperatury zadanej. Aktywny węgiel zawarty w filtrze pochłania z powietrza dym papierosowy, zapachy zwierząt oraz inne nieprzyjemne zapachy. Filtr Katechinowy zawiera wyciąg z zielonej herbaty, który neutralizuje kurz, bakterie oraz nieprzyjemny zapach. Funkcja Smart Saver automatycznie steruje pracą klimatyzatora, co przekłada się na oszczędność zużycia energii. Pompka skroplin o wyskości podnoszenia 750 mm. Umożliwia łatwe i szybkie połączenie przewodu odprowadzającego skropliny. Możliwość wyprowadzenia z urządzenia dodatkowego kanału nawiewnego. Jednostki typu kasetonowego Szeroka kierownica zapewnia skuteczną dystrybucję powietrza i poprawia cechy akustyczne urządzenia. Nowa konstrukcja kierownicy zabezpiecza sufit przed zabrudzeniem. Możliwość podłączenia dodatkowego wentylatora doprowadzającego świeże powietrze. Jednostki typu kanałowego Filtr antybakteryjny zatrzymuje cząsteczki kurzu oraz ogranicza rozwój bakteriii i grzybów. Wskaźnik na panelu klimatyzatora przypomina, kiedy należy wyczyścić filtr. Pompka skroplin o wyskości podnoszenia 750 mm. (Opcja) Sterownik przewodowy jako wyposażenie standardowe. Urządzenie o niskim poziomie ciśnienia akustycznego. Sterownik przewodowy jako wyposażenie standardowe. Jednostki przypodłogowo-przysufitowe Filtr antybakteryjny zatrzymuje cząsteczki kurzu oraz ogranicza rozwój bakteriii i grzybów. Lekka jednostka ułatwia montaż i serwis. Instalacja może być wyprowadzona w sześciu różnych kierunkach. SYSTEMY KLIMATYZACJI SAMSUNG Wentylator dostosowuje swoją charakterystykę do bieżących warunków tak, aby zachowana była jego wydajność nominalna.

3 8 JEDNOSTKI WEWNĘTRZNE Typ ścienny Jednostki wewnętrzne typu ściennego firmy Samsung wyróżniają się stylowym i nowoczesnym wzornictwem, cenione są za wysoką jakość pracy i działanie prozdrowotne. Jednostki typu ściennego gwarantują czyste powietrze i komfortowe warunki wewnątrz pomieszczeń. Seria Y Seria P+ Seria E Neo Forte Opis funkcji Jakość powietrza Unikatowy filtr Full HD o wysokiej klasie filtracji w połączeniu z jonizatorem S-Plasma ion eliminują z powietrza większość zanieczyszczeń niekorzystnych dla zdrowia. Dzięki zaawansowanym technologiom klimatyzatorów Samsung możesz oddychać orzeźwiającym i czystym powietrzem. Krok Filtr skutecznie oczyszcza powietrze z cząsteczek kurzu. Ponadto powłoka filtra ma właściwości antybakteryjne. Krok 2 Jonizator SPi eliminuje większość patogenów obecnych w powietrzu takich jak wolne rodniki, bakterie, wirusy czy roztocza (skuteczność potwierdzona certyfikatem TUV Rheinland Polska)

4 9 ŚCIENNE Nowy rodzaj filtra o wysokiej klasie filtracji gwarantuje czystość powietrza, którym oddychasz. Filtr Full HD usuwa z powietrza nawet najmniejsze cząsteczki kurzu oraz alergeny. Filtr standardowy Zatrzymuje do 90% cząsteczek kurzu Zatrzymuje do 40% cząsteczek kurzu Aktywne jony wodorowe/ tlenowe Wytwarzanie aktywnych jonów wodoru i tlenu Jak działa technologia S-Plasma ion? Szkodliwe substancje Reakcja ze szkodliwymi substancjami Wolne rodniki OH, wirusy i bakterie Nieszkodliwa woda Zamiana w nieszkodliwe cząsteczki wody Aktywny tlen Pleśń Roztocza Kurz Wirusy obecne w powietrzu Bakterie Technologia S-Plasma ion daje wyjątkowe rezultaty. Oddychaj zawsze odświeżającym i czystym powietrzem Tworzenie strefy intensywnie oczyszczonej Ochrona przed chorobami Ochrona przed alergenami Kontrola zawartości aktywnego tlenu (rodników OH) Alergeny SYSTEMY KLIMATYZACJI SAMSUNG

5 0 JEDNOSTKI WEWNĘTRZNE Skuteczność S-Plasma ion została potwierdzona przez międzynarodowe organizacje S-plasma Ion to wyjątkowo skuteczna technologia pozwalająca w znacznym stopniu poprawić jakość powietrza w pomieszczeniu. Właściwości elementu SPi zostały potwierdzone dla różnego rodzaju patogenów przez specjalistyczne ośrodki i instytuty badawcze na całym Świecie. Substancja Wirus grypy typu A Wirus SARS Efektywność 99,7% 99,6% 99,6% Potwierdzona przez Kitasato Environmental Science Center Yonsei University Kiasato Medical Center Certyfikat wydany na podstawie testów SPi przeprowadzonych w laboratorium TUV Rheinland Polska lipiec 200. Prawo do oznaczania wyrobów znakiem T. Potwierdzona skuteczność w zakresie neutralizowania wirusów, bakterii, roztoczy, pleśni i alergenów obecnych w powietrzu. Potwierdzone usuwanie alergenów wziewnych Instytut badawczy: BAF (Brytyjska Fundacja ds. Przeciwdziałania Alergii); wielkość pomieszczenia: 9,6 m 3 ; wilgotność względna: 69%; temperatura: 20 o C. Penicilium Aspergillus (kropidlak) Cladosporium Gronkowiec złocisty Micrococcus MRSA o (gronkowiec złocisty oporny na metycylinę) Gronkowiec złocisty/ E. coli Alergeny (roztocza, alergeny zwierzęce - kot/ pies) Zanieczyszczenia w powietrzu wewnętrznym Test toksyczności na zwierzętach Generowanie aktywnych atomów wodoru Neutralizowanie aktywnego tlenu hydroksylowego 98,4% 96,4% 98,9% 99,96% 99,86% 99,99% 99,9% Potwierdzona Potwierdzona 90% Nietoksyczny Potwierdzone Potwierdzone Kitasato Environmental Science Center Korea Consuming Science Research Center BAF 2o (U.K.) RTI 3o Test (U.S.A.) Shanghai Preventive Municipal Center for Disease Prevention & Control Seoul Toxicology Laboratory Hiroshima University MRSA: (gronkowiec złocisty oporny na metycylinę) 2 BAF: British Allergy Foundation (instytucja certyfikująca) 3 RTI: Research Triangle Instytute (instytut badań nad alergią USA) Wytwarzanie atomów wodoru Raport 2 Międzynarodowych Warsztatów na temat zimnych atmosferycznych układów plazmowych, 30 sierpnia, Bruges, Belgia. Usuwanie (OH-) aktywnego tlenu hydroksylowego Raport 7 Kolokwium ASA, wrzesień 2005, Francja. Szeroki nawiew Konstrukcja elementów nawiewnych w wybranych modelach ściennych umożliwia zwiększenie zasięgu strugi powietrza w porównaniu z modelami dostępnymi na rynku. Dzięki tej funkcji powietrze skutecznie dociera do każdego miejsca w pomieszczeniu. Szeroki nawiew w trybie chłodzenia i grzania Szeroki strumień nawiewny zapewnia lepszą dystrybucję powietrza w pomieszczeniu, pozwalając na szybsze uzyskanie temperatury zadanej. Kierunek nawiewu zależny od trybu pracy W zależności od trybu pracy klimatyzatora strumień nawiewny kierowany jest w taki sposób aby jak najlepiej wymieszać powietrze w pomieszczeniu w celu uzyskania jednorodnej komfortowej temperatury na całej powierzchni. Zwiększony zasięg dla trybu chłodzenia do 3 m Schłodzone powietrze ma tendencję do opadania w dolne partie pomieszczenia tuż przy klimatyzatorze. Struga powietrza skierowana daleko w głąb pomieszczenia zapewnia odpowiedni komfort w każdym jego miejscu.

6 Funkcja Smart Saver Funkcja Smart Saver automatycznie steruje pracą klimatyzatora w taki sposób, by osiągnąć wybraną temperaturę w możliwie najkrótszym czasie, jednocześnie nie przechładzając pomieszczenia, co przekłada się na oszczędność zużycia energii. Funkcja d'light cool Optymalna temperatura i oszczędność energii Prosta regulacja temperatury nie gwarantuje pełnego komfortu. Ludzie mogą odczuwać komfort lub dyskomfort w tej samej temperaturze, lecz przy różnym poziomie wilgotności powietrza. Funkcja d'light cool odpowiednio dopasowuje temperaturę w pomieszczeniu w zależności od jego wilgotności, tak aby spełnione były warunki komfortu. ŚCIENNE Wilgotność (%) Index = 80 Index = 86 Chłodzenie bez pomiaru wilgotności. Możliwy dyskomfort. Funkcja d'light cool komfortowy poziom wilgotności i temperatury Index = 75 Index = minut chłodzenia minut chłodzenia z funkcją d'light cool Temperatura ( 0 C) Funkcja good'sleep Najlepsza temperatura do snu 0 Faza zasypiania Wprowadza Cię w sen przez obniżenie temperatury w pomieszczeniu. 02 Faza głębokiego snu Relaksuje podnosząc powoli temperaturę. 03 Faza pobudki Pozwala wybudzić się w komfortowej temperaturze. Temp. Ustawiona temperatura Faza zasypiania Faza głębokiego snu Faza pobudki Tryb chłodzenia Tryb grzania Do godz. 2-7 godzin Do 8 godzin Czas (h) SYSTEMY KLIMATYZACJI SAMSUNG

7 2 JEDNOSTKI WEWNĘTRZNE Ścienne Seria Y Główne funkcje Biały, połysk FJM Uniwersalna jednostka wewnętrzna Jednostka uniwersalna serii Y może być stosowana zamiennie jako jednostka wewnętrzna w serii urządzeń RAC oraz FJM, z możliwością podłączenia sterownika przewodowego. Zwiększony zasięg Dzięki nowej konstrukcji elementów nawiewnych strumień powietrza dociera efektywnie do każdego miejsca w pomieszczeniu. Filtr Full HD 90 Funkcja d light cool Pozwala wychwycić do 90% cząsteczek kurzu unoszącego się w powietrzu. 90% Dzięki tej funkcji odczujesz komfort niezależnie od poziomu wilgotności powietrza. Jonizator S-Plasma ion Technologia SPi pozwala eliminować większość patogenów obecnych w powietrzu wewnętrznym. Funkcja good'sleep Dzięki tej funkcji możesz cieszyć się błogim snem. Klimatyzator zmienia temperaturę zależnie od fazy Twojego snu.

8 3 Ścienne Seria P+ Główne funkcje Biały/ szary pas, mat FJM ŚCIENNE Uniwersalna jednostka wewnętrzna Jednostka uniwersalna serii P+ może być stosowana zamiennie jako jednostka wewnętrzna w serii urządzeń RAC oraz FJM, z możliwością podłączenia sterownika przewodowego. Funkcja good'sleep Dzięki tej funkcji możesz cieszyć się błogim snem. Klimatyzator zmienia temperaturę zależnie od fazy Twojego snu. Funkcja Smart Saver Funkcja Smart Saver ogranicza zużycie energii optymalizując czas chłodzenia do niezbędnego minimum. Tryb cichej pracy Po wybraniu przycisku quiet na sterowniku, urządzenie obniża poziom ciśnienia akustycznego do minimum. Filtr Full HD 80 Pozwala wychwycić do 80% cząsteczek kurzu unoszącego się w powietrzu. SYSTEMY KLIMATYZACJI SAMSUNG

9 4 JEDNOSTKI WEWNĘTRZNE Ścienne Seria E Główne funkcje Biały, połysk FJM Jonizator S-Plasma ion Technologia SPi pozwala eliminować większość patogenów obecnych w powietrzu wewnętrznym. Funkcja good'sleep Dzięki tej funkcji możesz cieszyć się błogim snem. Klimatyzator zmienia temperaturę zależnie od fazy Twojego snu. Dodatkowe filtry Model serii E wyposażony został standardowo w filtr katechinowy oraz filtr dezodoryzujący. Wskaźnik czyszczenia filtra Dzięki wbudowanemu wskaźnikowi przypominającemu o konieczności wyczyszczenia filtra Twoje urządzenie będzie zawsze czyste. Ikona czyszczenia filtra zaświeci się po 500 godzinach od ostatniego czyszczenia. Funkcja Smart Saver Funkcja Smart Saver ogranicza zużycie energii optymalizując czas chłodzenia do niezbędnego minimum. Filtr Full HD 80 Pozwala wychwycić do 80% cząsteczek kurzu unoszącego się w powietrzu.

10 5 Ścienne Neo Forte Główne funkcje Biały/szary pas, połysk CAC, FJM, DVM Funkcjonalność Dbałość firmy Samsung o detale jest widoczna w każdym urządzeniu. Delikatna szara linia dyskretnie kontrastuje z białą obudową urządzenia, nadając mu stylowy wygląd. Wygodnie podnoszony panel przedni klimatyzatora ułatwia dostęp do filtrów urządzenia i jego konserwację. Umiejscowienie filtrów w górnej części urządzenia sprawiło, że panel przedni stanowi gładką płaszczyznę, łatwą do utrzymania w czystości. Gładki panel przedni Panel przedni podnoszony do góry Dyskretna linia ŚCIENNE Ścienne Vivace Główne funkcje Front - czarny połysk, obudowa - srebrny DVM Dodatkowe filtry Model serii Vivace wyposażony został standardowo w technologię Spi oraz filtr dezodoryzujący. Przyciemnane lustro Ukryty wyświetlacz Uchylny panel SYSTEMY KLIMATYZACJI SAMSUNG

11 6 JEDNOSTKI WEWNĘTRZNE Typ kasetonowy Jednostki wewnętrzne typu kasetonowego z nawiewem jedno-, dwu- i czterokierunkowym pozwalają na właściwe rozprowadzenie strumienia powietrza, niezależnie od kształtu pomieszczenia. Kompaktowe rozmiary urządzeń oraz niewielka wysokość zabudowy umożliwiają wygodny montaż nawet w warunkach ograniczonej przestrzeni podsufitowej. 4-kierunkowe S 4-kierunkowe Mini 2-kierunkowe -kierunkowe Slim Opis funkcji Szeroka kierownica nawiewu Nowe klimatyzatory kasetonowe są wyposażone w unikalne, szerokie kierownice nawiewu, które zapewniają skuteczną dystrybucję powietrza, poprawiając cechy akustyczne urządzenia. Nowa kierownica Konwencjonalna -kierunkowe Slim 4-kierunkowe Standard Ochrona sufitu przed zabrudzeniem Konwencjonalna kierownica Nowa kierownica Nowa kierownica powietrza kieruje nawiew tak aby chronić sufit przed zabrudzeniem. Rozwiązanie to pomaga utrzymać pomieszczenie w czystości nawet przez długi czas pracy jednostki wewnętrznej. Sufit Sufit Szybkozłączka odprowadzenia skroplin Umożliwia łatwe i szybkie połączenie przewodu odprowadzającego skropliny z urządzenia. SAMSUNG Koncern A

12 7 Wydajna pompka skroplin Wysoce wydajna wbudowana pompka skroplin odprowadza kondensat wody na wysokość do 750 mm powyżej poziomu tacy skroplin, co w porównaniu z 700 mm konkurencji zwiększa możliwości instalacji urządzenia. Sufit Wysokość podnoszenia Koncern A 700 mm 750 mm TYP KASETONOWY Doprowadzenie świeżego powietrza Świeże powietrze Do urządzenia kasetonowego możliwe jest dostarczenie świeżego powietrza za pomocą dodatkowego wentylatora. Dodatkowy nawiewnik Dodatkowy kanał dystrybucyjny powietrza pozwala na dostarczanie klimatyzowanego powietrza do pomieszczeń znajdujących się w pobliżu klimatyzatora. SYSTEMY KLIMATYZACJI SAMSUNG

13 8 JEDNOSTKI WEWNĘTRZNE Kasetonowe 4-kierunkowe S Główne funkcje Opis funkcji Nowe wzornictwo (Opcja) CAC, DVM Stylowy i estetyczny panel Nowy typ jednostki kasetonowej umożliwia zastosowanie dwóch wzorów maskownic. PC4NUSKA PC4NUSKE 2 Dyskretne wskaźniki Diody stanu pracy zostały w sposób dyskretny wkomponowane w linię okalającą. 3 Nowa konstrukcja kierownicy Kierownica nawiewu powietrza w jednostkach kasetonowych serii S umożliwia szczelne zamknięcie przestrzeni nawiewu gdy urządzenie jest wyłączone. Dzięki temu wnętrze jednostki chronione jest przed gromadzeniem się zanieczyszczeń.

14 9 Tylko 7kg! Zastosowanie nowej konstrukcji obudowy umożliwiło ograniczenie wagi jednostki nawet do 7 kg dla urządzenia o mocy 0kW. Antykorozyjna obudowa Firma Samsung jako jedyna opracowała nowatorską konstrukcję korpusu jednostki kasetonowej. Dzięki zastosowaniu tworzywa sztucznego wysokiej jakości, obudowa jest odporna na działanie środowiska korozyjnego. Waga Koncern A Dotyczy mocy 0kW Jakość powietrza Jonizator S-Plasma ion (opcja) Nowy typ jednostki kasetonowej serii S umożliwa zainstalowanie opcjonalnego jonizatora SPi, który ma zdolność do eliminowania licznych patogenów obecnych w powietrzu wewnętrznym takich jak bakterie, wirusy, roztocza, pleśnie i alergeny. Właściwości SPi zostały potwierdzone certyfikatem TUV Rheinland Polska. Filtr samoczyszczący (opcja) Filtr samoczyszczący w regularnych odstępach czasu usuwa nagromadzony kurz do specjalnego zbiornika, który jest opróżniany za pomocą odkurzacza. Dzięki temu rozwiązaniu powietrze w pomieszczeniu może być czyste jak nigdy dotąd. Obrotowa szczotka Jonizator SPi (MSD-CAN) TYP KASETONOWY Filtr samoczyszczący Zdejmowane kierownice powietrza Każda z kierownic powietrza w jednostce kasetonowej serii S jest demontowalna. Dzięki temu w łatwy sposób możemy ją wyczyścić, płucząc pod bieżącą wodą. Łatwe poziomowanie Każdy z narożników maskownicy można zdemontować. Dzięki temu mamy łatwy dostęp do mocowań urządzenia co znacznie ułatwia instalację i poziomowanie jednostki. SYSTEMY KLIMATYZACJI SAMSUNG

15 20 JEDNOSTKI WEWNĘTRZNE Kasetonowe 4-kierunkowe S Czujnik ruchu (opcja) Czujnik ruchu wykrywa obecność ludzi i automatycznie włącza klimatyzator oraz wyłącza go gdy wszystkie osoby opuszczą pomieszczenie. Rozwiązanie to pozwala oszczędzić energię elektryczną. Włączony Wyłączony Indywidualna regulacja kąta nawiewu Za pomocą nowego sterownika istnieje możliwość ustawienia indywidualnie kąta nawiewu powietrza dla każdej z kierownic w zakresie od 32 O do 65 O. 32 O ~ 65 O Równomierna dystrybucja powietrza Dzięki nowej konstrukcji kierownicy strumień powietrza rozpływa się równomiernie wokół jednostki. Równomierny nawiew Nowa pompka skroplin Wbudowny w pompkę zawór zwrotny zapobiega cofaniu się wody do tacy ociekowej. Dzięki nowej konstrukcji tacy ociekowej zminimalizowano ilość wody zalegającej w maskownicy. Zawór zwrotny zapobiega cofaniu się wody Zminimalizowane zaleganie wody w tacy ociekowej WYSOKOŚĆ SZEROKOŚĆ ZAWÓR ZWROTNY CZYSTY SUFIT BRAK WYCIEKÓW Z TACY ZMINIMALIZOWANE ZALEGANIE WODY

16 2 4-kierunkowe Mini Główne funkcje Opis funkcji Idealnie kompaktowe rozmiary Kasetonowa jednostka 4-kierunkowa Mini może być instalowana w standardowych sufitach podwieszanych o module 600 x 600 mm, bez konieczności demontażu jego konstrukcji. CAC, FJM, DVM Jednostka: mm TYP KASETONOWY Regulacja prędkości wentylatora Wł.: zwiększona prędkość wentylatora Wył.: Standardowa prędkość wentylatora Prędkość wentylatora może być regulowana w zależności od wysokości, na jakiej zainstalowana jest jednostka. Po wybraniu odpowiedniej opcji na płytce PCB, nawiew powietrza może być zmieniony tak, aby był odpowiedni dla danej wysokości pomieszczenia. 3~3,5 m 2,7 m Wysoki sufit Standardowy sufit SYSTEMY KLIMATYZACJI SAMSUNG

17 22 JEDNOSTKI WEWNĘTRZNE -kierunkowe typu Slim Główne funkcje Opis funkcji CAC, FJM, DVM Najmniejsza wysokość w zabudowie Potrzebujesz klimatyzatora kasetonowego, ale masz zbyt mało przestrzeni na jego instalację nad sufitem? Rozwiązaniem jest nowy klimatyzator kasetonowy -kierunkowy typu Slim firmy Samsung. Tylko 35 mm wysokości Samsung wprowadził na rynek najsmuklejszą na świecie jednostkę wewnętrzną klimatyzatora typu kasetonowego. Tylko 35 mm wysokości powoduje, że jednostka kasetonowa typu Slim może być zainstalowana praktycznie wszędzie tam, gdzie nie sprawdzają się urządzenia konwencjonalne. Cicha praca Nowe kierownice nawiewu Samsung znacznie obniżają poziom hałasu podczas pracy klimatyzatorów. Dzięki temu możesz się zrelaksować w ciszy i spokoju. Niski Wysoki Koncern A Koncern A 25 db 30 db 35 db 43 db Bieg wentylatora Poziom ciśnienia akustycznego 35 mm 55 mm Nowa pompka skroplin ZAPAMIĘTAJ Upewnij się, czy w miejscu instalacji jest wystarczająca przestrzeń. Do instalacji pozostaw co najmniej 55 mm wysokości. Taca ociekowa zintegrowana z panelem Min. 55 mm Sufit Wbudowny w pompkę zawór zwrotny zapobiega cofaniu się wody do tacy ociekowej. Dzięki nowej konstrukcji tacy ociekowej zminimalizowano ilość wody zalegającej w maskownicy. 2 Lżejsza jednostka wewnętrzna Stosując obudowy ABS do swoich jednostek wewnętrznych, Samsung uzyskał najlżejsze jednostki na rynku. Ich smukły kształt i lekkość powodują, że instalacja oraz konserwacja tych urządzeń nie stanowią żadnego problemu. Zawór zwrotny zapobiega cofaniu się wody WYSOKOŚĆ Zminimalizowane zaleganie wody w tacy ociekowej Koncern A 0,5 kg 38% mniej 7 kg SZEROKOŚĆ Jednostka 4 kw R40A Waga ZAWÓR ZWROTNY CZYSTY SUFIT BRAK WYCIEKÓW Z TACY ZMINIMALIZOWANE ZALEGANIE WODY

18 23 2-kierunkowe Główne funkcje Opis funkcji DVM Standardowy wymiar ułatwiający instalację Wymiary urządzenia zostały tak dobrane, aby umożliwić łatwy montaż w standardowych sufitach podwieszanych o module 600 x 600 mm (szer. x wys.) 600mm TYP KASETONOWY 600mm 2 wentylatory Cross Flow Kasetonowa jednostka 2-kierunkowa jest doskonałym rozwiązaniem dla długich i wąskich pomieszczeń. Dwa wentylatory rozprowadzają schłodzone lub ogrzane powietrze dalej i szerzej niż kiedykolwiek, a jednocześnie emitują mniej hałasu. Wentylatory typu Cross Fan Małe rozmiary Typ kasetonowy 2-kierunkowy jest o 45% mniejszy w porównaniu z modelami konkurencji. Dzięki temu łatwiej jest go wkomponować w sufit modułowy. 575 mm 45% mniejszy 230 mm 890 mm 600 mm Koncern A 80 mm 305 mm SYSTEMY KLIMATYZACJI SAMSUNG

19 24 JEDNOSTKI WEWNĘTRZNE Typ kanałowy Jedna jednostka typu kanałowego może dostarczyć powietrze poprzez sieć przewodów wentylacyjnych do wielu pomieszczeń. Możliwość dyskretnego zabudowania urządzenia w suficie podwieszanym pozwala na tworzenie dowolnych aranżacji pomieszczeń, bez obawy o ich odpowiedni wygląd. HSP (wysoki spręż) MSP (średni spręż) Slim (niski spręż) Opis funkcji Rozwiązania gwarantujące czystość filtra Filtr antybakteryjny oraz wskaźnik czyszczenia filtra zapewniają utrzymanie jakości powietrza w klimatyzowanym pomieszczeniu na właściwym poziomie. Filtr antybakteryjny Filtr antybakteryjny nie tylko wychwytuje cząstki kurzu z powietrza, ale także hamuje rozwój pleśni i bakterii. Wskaźnik czyszczenia filtra Po 000 godzin działania urządzenia wskaźnik filtra przypomni o konieczności jego wyczyszczenia. Filtr można łatwo wyjąć ze spodniej, lewej lub prawej strony jednostki wewnętrznej. Ustawienie fabryczne 000 godzin pracy może być zmienione do 2000 godzin na płytce jednostki wewnętrznej.

20 25 System automatycznej regulacji sprężu System ten utrzymuje spręż dyspozycyjny wentylatora na takim poziomie, aby zapewnić stały wydatek powietrza. Jednostka kanałowa oferuje więc zawsze chłodzenie i grzanie na stałym poziomie, niezależnie od zmiennych warunków otoczenia. Wydajność System ESP H M L H M L TYP KANAŁOWY Minimum Maximum Spręż dyspozycyjny (Pa) Wydajna pompka skroplin (opcja) W jednostkach wewnętrznych typu kanałowego istnieje możliwość opcjonalnego zastosowania fabrycznej pompki skroplin o wysokości podnoszenia 750 mm. Sufit SYSTEMY KLIMATYZACJI SAMSUNG

21 26 JEDNOSTKI WEWNĘTRZNE HSP/ MSP Główne funkcje MSP: CAC, FJM, DVM HSP: DVM (Opcja) Opis funkcji Zróżnicowana instalacja Klimatyzatory kanałowe HSP/ MSP umożliwiają dowolne rozprowadzenia powietrza poprzez sieć przewodów wentylacyjnych, dopasowaną indywidualnie do układu pomieszczeń. Niewielka szerokość (5,6/ 7, kw) 900 mm * Szerokość mierzona bez modułu sterowania. Slim 0~60 Pa Cicha praca dzięki automatycznej regulacji sprężu MSP 0~40 Pa Automatyczna regulacja sprężu wentylatora pozwala zachować zaprojektowaną prędkość przepływu powietrza w przewodach wentylacyjnych, niezależnie od rzeczywistej straty ciśnienia w wykonanej instalacji. HSP 0~200 Pa Łatwy serwis Skrócenie czasu czynności serwisowych dzięki łatwemu dostępowi do części wewnątrz klimatyzatora.

22 27 Slim Główne funkcje CAC, FJM, DVM (Opcja) Opis funkcji Zróżnicowana instalacja Wlot powietrza do urządzenia może być wykonany zarówno od dołu, jak i z tyłu jednostki. Zwiększa to możliwości jej instalacji. Wlot powietrza z tyłu Ułatwiony montaż pompki skroplin Nowy typ jednostki kanałowej SLIM pozwala w prosty sposób zainstalować opcjonalną pompkę skroplin. Wystarczy odkręcić pokrywę boczną i umieścić pompkę wewnątrz obudowy urządzenia. TYP KANAŁOWY Sufit Strona ssawna Nawiew Smukła obudowa edynie 99 mm wysokości urządzenia pozwala na zabudowę urządzenia nawet w ograniczonej przestrzeni sufitu podwieszanego. 99 mm 2 Wlot powietrza od dołu Koncern A 220 mm Koncern B 225 mm Sufit Strona ssawna Nawiew Łatwy serwis Części są łatwo dostępne dzięki prostemu systemowi otwierania dolnego panelu, co daje oszczędność czasu i kosztów serwisowych SYSTEMY KLIMATYZACJI SAMSUNG

23 28 JEDNOSTKI WEWNĘTRZNE Konsole i przypodłogowoprzysufitowe Unikalne funkcje i wyjątkowy projekt jednostek wewnętrznych, niedostępne w innych modelach, oferują możliwości wydajnej pracy i wygodnej instalacji. Konsole Przypodłogowo-przysufitowe Opis funkcji Stworzone do grzania Jednostki tego typu zlokalizowane przy ścianie zapewniają najlepszą dystrybucję powietrza w trybie grzania. Ruch ciepłego powietrza przebiega w sposób naturalny od dołu ku górze pomieszczenia. Tryb cichej pracy Po wybraniu tego trybu pracy jednostki wewnętrzne pracują wyjątkowo cicho. Poziom hałasu zostaje zredukowany do minimum. Filtr antybakteryjny Filtr antybakteryjny nie tylko wychwytuje cząstki kurzu z powietrza, ale także hamuje rozwój pleśni i bakterii.

24 29 Lekka jednostka wewnętrzna Wyjątkowo lekka konstrukcja jednostki wewnętrznej ułatwia jej instalację. Technologia S-Plasma ion PRZYPODŁOGOWO-PRZYSUFITOWE S-Plasma ion poprawia jakość powietrza w pomieszczeniach (IAQ), eliminując zanieczyszczenia biologiczne zagrażające zdrowiu: wirusy, bakterie, roztocza, pleśń i czynniki wywołujące alergie (alergeny). Samsung S-Plasma ion, zaawansowany system oczyszczania, zapewnia Ci komfort świeżego, czystego powietrza w Twoim najbliższym otoczeniu. Zróżnicowany montaż instalacji Instalacja odprowadzania skroplin może być wyprowadzona z urządzenia w 6 różnych kierunkach, co gwarantuje estetyczny montaż niezależnie od lokalizacji jednostki w pomieszczeniu. SYSTEMY KLIMATYZACJI SAMSUNG

25 30 JEDNOSTKI WEWNĘTRZNE Konsole Główne funkcje CAC, FJM, DVM Opis funkcji Stylowe wzornictwo Ten wyjątkowo smukły model z płaskim panelem uzupełni dyskretnie wystrój każdego wnętrza. Smukły kształt Jednostka wewnętrzna typu konsola ma tylko 99 mm grubości, dzięki czemu łatwo wyszukać dla niej odpowiednie miejsce w pomieszczeniu. Dwukierunkowy nawiew powietrza Konsola ma dwa oddzielne wyloty powietrza. Nawiew powietrza w trybie chłodzenia kierowany jest z góry urządzenia. W trybie grzania powietrze wypływa w dolnej części urządzenia. Taki sposób dystrybucji powietrza umożliwia równomierne rozprowadzanie go w pomieszczeniu. Dzięki temu możesz się cieszyć komfortem przez cały rok. 99 mm 2 Gładki front Panel przedni stanowi gładką płaszczyznę, estetyczną i łatwą do utrzymania w czystości. Cicha praca (od 23 db) Cisza w połączeniu z potężnym i wydajnym chłodzeniem oraz grzaniem daje większy komfort. Tryb cichy jest uruchamiany za pomoca przycisku funkcyjnego na sterowniku bezprzewodowym. 3 Czytelny wyświetlacz z panelem dotykowym Funkcjonalny panel dotykowy jest elegancki i jednocześnie niezwykle wygodny w użyciu.

26 3 Przypodłogowo-przysufitowe Główne funkcje CAC, DVM Opis funkcji 2 sposoby instalacji W zależności od możliwości i przeznaczenia pomieszczenia, jednostka przypodłogowo-przysufitowa może być zainstalowana pod sufitem lub na ścianie przy podłodze. PRZYPODŁOGOWO-PRZYSUFITOWE Pod sufitem Na ścianie przy podłodze SYSTEMY KLIMATYZACJI SAMSUNG

27 76 JEDNOSTKI ZEWNĘTRZNE Systemy klimatyzacji SAMSUNG serii DVM 20 Najwyższa wydajność energetyczna w swojej klasie COP 4,62/ EER 4,3 Sprężarka Copeland DVI (Digital Vapor Injection) Wtrysk par czynnika chłodniczego do przestrzeni roboczej sprężarki Ekonomizer - wymiennik płytowy o zwiększonej powierzchni wymiany ciepła Nowe rozwiązania Automatyczny backup Sekwencyjna praca sprężarek Automatyczne wyrównanie oleju w sprężarkach Autodiagnostyka Zabezpieczenia nadprądowe sprężarek Funkcja zdmuchiwania śniegu Tryb pracy nocnej Przyjazny dla środowiska Ograniczona emisja CO2 Czynnik R40a Spełnia wymagania Dyrektywy RoHS i WEEE

28 77 Linia produktowa DVM 20 DVM Jednostki PLUSzewnętrzne III / DVM PLUS III HR Modele bazowe agregatów DVM PLUS III Pompa ciepła DVM PLUS III HR Odzysk ciepła RD080HHXGA RD080HRXGA RD00HHXGA RD00HRXGA RD20HHXGA RD20HRXGA RD40HHXGA RD40HRXGA RD60HHXGA RD60HRXGA RD80HHXGA RD80HRXGA RD200HHXGA RD200HRXGA Modele bazowe 8 HP 0 HP 2 HP 4 HP 6 HP 8 HP 20 HP Zespoły agregatów Tabele kombinacji Kombinacja o wysokiej wydajności Model RD080HHXGA (RD080HRXGA) RD00HHXGA (RD00HRXGA) RD20HHXGA (RD20HRXGA) RD40HHXGA (RD40HRXGA) RD60HHXGA (RD60HRXGA) DVM Kombinacja standardowa Model RD080HHXGA (RD080HRXGA) RD00HHXGA (RD00HRXGA) RD20HHXGA (RD20HRXGA) RD40HHXGA (RD40HRXGA) RD60HHXGA (RD60HRXGA) RD80HHXGA (RD80HRXGA) RD200HHXGA (RD200HRXGA) Mini DVM 4 HP 5 HP 6 HP SYSTEMY KLIMATYZACJI SAMSUNG

29 78 Linia produktowa DVM 20 Jednostki wewnętrzne Typ Wydajność 2,2 kw 2,8 kw 3,6 kw 4,5 kw Vivace Ścienne Neo Forte Neo Forte EEV -kierunkowe Kasetonowe 2-kierunkowe 4-kierunkowe Mini 4-kierunkowe S Slim Kanałowe MSP HSP Konsole Konsole i przysufitowoprzypodłogowe Przysufitowoprzypodłogowe

30 79 5,6 kw 6,0 kw 7, kw 9,0 kw,2 kw 2,8 kw 4,0 kw DVM SYSTEMY KLIMATYZACJI SAMSUNG

31 05_katalog_sac_20_DVM_20 SAC Katalog 3/6/ 2:35 PM Page JEDNOSTKI ZEWNĘTRZNE Technologie DVM Kompleks biurowy Lokalizacja Monachium Ilość jednostek wewnętrznych: 29 Ilość jednostek zewnętrznych: 3 Inwestycja

32 8 Sprężarka Copeland DVI (Digital Vapor Injection) 2-gi stopień kompresji Wtrysk par czynnika chłodniczego Króciec tłoczny stopniowa kompresja Króciec ssawny niskiego ciśnienia Wysokowydajna sprężarka DVI typu scroll łączy unikalną i energooszczędną technologie regulacji wydajności z międzystopniowym wtryskiem par czynnika chłodniczego. -wszy stopień kompresji Króciec ssawny niskiego ciśnienia Koncern A Technologia wtrysku par czynnika chłodniczego Najwyższa wydajność w trybie chłodzenia i grzania. Technologia wtrysku par czynnika chłodniczego pozwala osiągnąć wysokie współczynniki efektywności energetycznej dla chłodzenia EER 4,3 i wyjątkowo wysokie w trybie grzania, aż do COP 4,62. Nowy typ ekonomizera - płytowy wymiennik ciepła EER Odzysk ciepła ekonomizera DVM Wymiennik płytowy o zwiększonej powierzchni w stosunku do dotychczasowych technnologii dodatkowo przyczynia się do poprawy efektywności energetycznej DVM Plus IV. Odzysk ciepła dla nowego typu wymiennika został zwiększony o 35% w porównaniu do DVM Plus III i o 50% w porównaniu do rozwiązań konwencjonalnych. Wymiennik typu rura w rurze Wymiennik płaszczowo-rurowy Płytowy wymiennik ciepła Konwencjonalny DVM Plus III Zwiększona powierzchnia i wymiana ciepła Nowa konstrukcja wymiennika powietrze-czynnik chłodniczy jednostki zewnętrznej pozwoliła zwiększyć powierzchnię wymiany ciepła o 0%. Nowy kształt lamelek wymiennika zwiększa dodatkowo wymianę ciepła. DVM Plus III SYSTEMY KLIMATYZACJI SAMSUNG

33 82 JEDNOSTKI ZEWNĘTRZNE Technologie DVM Klimatyzacja w najwyższej klasie System DVM Plus IV oferuje najwyższe współczynniki efektywności energetycznej w trybie chłodzenia i grzania w porównaniu z najnowszymi produktami innych producentów dostępnymi na rynku. Wszystkie agregaty plasują się w klasie energetycznej A. 4,02 0 HP 4 HP 4,57 4% wyższy 3,93 4,57 6% wyższy 3,62 0 HP 4 HP 3,98 0% wyższy 3,47 3,88 2% wyższy Koncern A SAMSUNG Koncern A SAMSUNG Koncern A SAMSUNG Koncern A SAMSUNG COP EER *Na podstawie danych katalogowych Zoptymalizowany profil przepływu powietrza Kształt strugi powietrza przepływającego przez agregat został tak zoptymalizowany aby pogodzić najwyższą możliwą wymianę ciepła z niskim efektem akustycznym. Silniki prądu stałego BLDC Agregaty DVM plus IV są wyposażone w energooszczędne bezszczotkowe silniki prądu stałego, które umożliwiają płynną regulację obrotów bez zbędnych strat energii wynikających z regulacji. Wymiary % 00 35% 65% Sprawność % 39% 89% Konwencjonalny AC Silnik BLDC Konwencjonalny AC Silnik BLDC Wymiary Sprawność

34 83 Największa wydajność chłodnicza w jednym układzie chłodniczym Zmniejszona przestrzeń w pionie instalacyjnym * W sprawie doboru modułu agregatów o mocy 80HP należy kontaktować się z Dystrybutorem Samsung 80HP Największa wydajność chłodnicza w pojedynczym agregacie - monoblok * 20HP - 56 kw 20HP Zmniejszona powierzchnia instalacyjna i waga jednostki 20HP Zmniejszona powierzchnia instalacyjna i waga jednostki Powierzchnia niezbędna do zainstalowania jednostki 20HP o mocy 20HP została zredukowana 20HP o 4%, a jej waga o 38% w porównaniu do rozwiązań konwencjonalnych 20HP o tej samej wydajności. m 2 2,0,5,0 0,5 0,67 m 2 4% 0,99 m 2 kg kg 20HP 38% 349 kg 20HP DVM 60HP 60HP 8HP 8HP Konwencjonalny Powierzchnia instalacji Konwencjonalny 60HP 8HP Waga Mniej urządzeń - niższy koszt Koszt instalacji klimatyzacji wykonanej w oparciu o jednostki 8HP 8HP 20 HP jest niższy niż z wykorzystaniem dwóch mniejszych jednostek o tej samej mocy łącznej. Przy dużych wydajnościach chłodniczych instalacji, możemy użyć mniejszej ilości jednostek DVM Plus 6HP IV oraz ograniczyć 6HP ilość linii freonowych co także przekłada się na niższe nakłady inwestycyjne. 20HP 60HP 54HP 2HP 20HP 8HP 54HP 54HP 20HP 2HP 60HP SAMSUNG 20HP 20HP 60HP 60HP Koszt 8HP dłuższej instalacji Monoblok 20HP 20HP 60HP 20HP 8HP 54HP 6HP 2HP 54HP 20HP 60HP 20HP SAMSUNG 8HP 54HP 8HP Koncern A 6HP 20HP 60HP 20HP 8HP 54HP 20HP 8HP 6HP 60HP 2HP 20HP 8HP 20HP 20HP 54HP 8HP 20HP 8HP 54HP 8HP 6HP 60HP 8HP 54HP 8HP 6HP 2HP Koncern A 2HP 54HP 8HP 20HP 8HP 54HP 8HP SYSTEMY KLIMATYZACJI SAMSUNG

35 84 JEDNOSTKI ZEWNĘTRZNE Technologie DVM Sekwencyjna praca sprężarek Program sekwencyjnej pracy sprężarek umożliwia równomierną eksploatację pojedynczych kompresorów. Dzięki jednoczesnemu wykorzystaniu całej powierzchni wymiany ciepła w obrębie modułu agregatów, dodatkowo zwiększa się jego efektywność energetyczna. Priorytety pracy sprężarek Automatyczne wyrównanie oleju Technologia wyrównania oleju w sprężarkach DVM Plus IV gwarantuje właściwy poziom oleju w każdym z kompresorów. Dzięki temu rozwiązaniu istnieje możliwość praktycznie dowolnego rozmieszczenia jednostek zespołu agregatów. Technologia wyrównania oleju umożliwia rozmieszczenie jednostek zewnętrznych w obrębie jednego układu chłodniczego z przewyższeniem do 5m. Koncern A Różnica wysokości pomiędzy agregatami może doprowadzić do uszkodzenia sprężarek. Wyrównanie oleju w pojedynczym agregacie Wyrównanie oleju w module agregatów Wyrównanie oleju odbywa się lokalnie w obrębie jednego agregatu oraz pomiędzy agregatami połączonymi w moduł w jednym układzie chłodniczym. Niezależnie od tego czy kompresor pracuje czy jest wyłączony ma zapewnioną tą samą ilość oleju.

36 85 Podwójna powłoka lameli wymiennika Zewnętrzna powłoka lameli wymiennika jednostki zewnętrznej ułatwia wymianę ciepła oraz opóźnia powstawanie szronu, gwarantując tym samym stabilną pracę układu w funkcji grzania. Kolejna powłoka chroni wymiennik przed korozyjnym działaniem środowiska. Aluminium Powłoka żywicy akrylowej Powłoka antykorozyjna Struktura wymiennika Zabezpieczenie nadprądowe sprężarek Agregat zewnętrzny DVM Plus IV jest wyposażony standardowo w zabezpieczenia nadprądowe sprężarek. Ochrona przed niewłaściwym okablowaniem Przewody instalacji komunikacji (F F2) są niespolaryzowane. Dzięki temu układ komunikacji pomiędzy jednostkami będzie działał poprawnie nawet w przypadku użycie niewłaściwego styku dla tego samego przewodu. Jednostki wewnętrzne są również zabezpieczone przed podaniem zasilania na przyłącze komunikacyjne. DVM Agregat Przewód niespolaryzowany Zabezpieczenie nadprądowe Zabezpieczenie przed błędnym podłączeniem Jednostka wewnętrzna 00 Jednostka wewnętrzna 0 Instalacja sterująca będzie działała poprawnie nawet po zmianie polaryzacji przewodów. Jednostka wewnętrzna 00 Jednostka wewnętrzna 0 Płytka elektroniki jednostki wewnętrznej jest zabezpieczona przed uszkodzeniem w wyniku podania napięcia na zacisk komunikacji. Automatyczne zdmuchiwanie śniegu W czasie opadów śniegu jego gruba warstwa może przykryć powierzchnię wypływu powietrza z agregatów, uniemożliwiając jego właściwą pracę. W czasie roztopów gdy temperatura spada nadal ponizej 0C, woda z roztopionego śniegu może tworzyć warstwę lodu na łopatach wentylatorów, co grozi uszkodzeniem urządzenia. Samsung wprowadza w serii DVM Plus IV funkcję automatycznego zdmuchiwania śniegu, która zabezpiecza agregaty przed zniszczeniem w powyższych przypadkach. Przed Po SYSTEMY KLIMATYZACJI SAMSUNG

37 86 JEDNOSTKI ZEWNĘTRZNE Technologie DVM Swoboda projektowania Różnica poziomów jednostek wewnętrznych i zewnętrznych 0m 220m Długość czynna instalacji * 40 m gdy agregat jest poniżej jednostek wewnętrznych Różnica poziomów skrajnych jednostek wewnętrznych 5m Odległość od pierwszego trójnika do najdalszej jednostki wewnętrznej 90m System stworzony na potrzeby wysokich budynków Przewyższenie instalacji może wynieść nawet 0 m, co odpowiada orientacyjnie wysokości kondygnacyjnego budynku. 2 Duże powierzchnie w zasięgu DVM plus IV umożliwia wykonanie instalacji o równoważnej czynnej długości linii freonowej do 220 m (z uwzględnieniem strat miejscowych). Długość rzeczywista wynosi do 200 m. Szeroki wybór jedno- 3 stek wewnętrznych Szerokie spectrum jednostek wewnętrznych umożliwia wybór modelu dostosowanego do potrzeb każdego z pomieszczeń. Niezależnie czy jest to sypialnia w domu, klinika czy powierzchnia handlowa lub produkcyjna DVM Plus IV oferuje odpowiednie jednostki.

38 87 Automatyczne rozpoznanie długości linii freonowej Dzięki automatycznemu rozpoznawaniu długości linii freonowej instalacja będzie pracować poprawnie bez dodatkowej kalibracji systemu i osiągnąć optymalną jakość pracy dopasowaną do tych długości oraz ilości jednostek wewnętrznych uruchomionych w danym momencie. P (Strata ciśnienia w instalacji) Archiwizacja parametrów pracy układu chłodniczego (Backup) Na płycie głównej agregatu zapisywane są wszystkie dane odczytywane z układu chłodniczego i sterowania z ostatnich 30 minut pracy systemu klimatyzacji. W przypadku gdy doszło do awaryjnego wyłączenia urządzenia istnieje możliwość odtworzenia nagrania wszystkich parametrów i jednoznaczne zdiagnozowanie przyczyny usterki za pomocą oprogramowania serwisowego. Backup 30 minut Oprogramowanie serwisowe Air Kit DVM Przetłaczanie czynnika chłodniczego w instalacji System DVM Plus IV umożliwia przetłaczanie czynnika chłodniczego do wybranych elementów instalacji. Funkcja ta umożliwia wykonanie czynności serwisowych bez konieczności odpompowywania czynnika chłodniczego z układu do butli. Odpompowanie z agregatu Jeżeli zachodzi konieczność rozszczelnienia instalacji w obrębie jednego z agregatów, można przetłoczyć czynnik z tej jednostki do instalacji oraz pozostałych agregatów. Odpompowanie z instalacji W przypadku gdy konieczne jest odłączenie jednostki wewnętrznej lub rozbudowa układu chłodniczego, istnieje możliwość odpompowania czynnika z instalacji do agregatów. SYSTEMY KLIMATYZACJI SAMSUNG

39 88 JEDNOSTKI ZEWNĘTRZNE Technologie DVM Swobodne rozprowadzenie instalacji Konstrukcja obudowy agregatu umożliwia wyprowadzenie instalacji chłodniczej, sterowania i zasilania w dowolnym kierunku, przez specjalne otwory instalacyjne. Szybki dostęp do przycisków funkcyjnych i wyświetlacza Większość ustawień i danych serwisowych można wprowadzić za pomocą przycisków funkcyjnych zlokalizowanych na płytce agregatu. Wyświetlacz 4-cyfrowy umożliwia odczyt komunikatów. Szybki dostęp do tej części elektroniki ułatwia niewielka rewizja. Wysoki spręż dyspozycyjny wentylatora jednostki zewnętrznej Spręż dyspozycyjny wentylatora jednostki zewnętrznej (80 Pa) pozwala na odprowadzenie powietrza z dala od agregatu, co zapobiega mieszaniu się strumieni powietrza odprowadzanego i chłodzącego skraplacz. Dzięki temu urządzenie może zachować swoją wysoką sprawność nawet po zabudowaniu w ograniczonej przestrzeni.

40 89 Autodiagnostyka System DVM Plus IV na bieżąco monitoruje wszystkie parametry układu chłodniczego i sterowania. Jeżeli zostanie zarejestrowana odchyłka od poprawnych parametrów pracy na wyświetlaczu jednostek wewnętrznych i zewnętrznych zostanie wyświetlony komunikat z kodem błędu. Autodiagnostyka startowa (sekwencja startowa) zasilanie (zamiana faz, brak fazy) komunikacja (pomiędzy jednostkami wewnętrznymi i zewnętrznymi) płyta główna i wentylatory stan czujników odczyt numerów seryjnych i kodów opcji sprężarka wentylatory agregatu otwarcie zaworów serwisowych długość instalacji zawór rewersyjny elektroniczne zawory rozprężne czujniki autodiagnostyczne wentylatory jednostek wewnętrznych PVM cieczowe olejowe gazowe rewersyjny (chłodzenie) EVI jednostek wewnętrznych zapisywanie danych autodiagnostycznych wskazanie gotowości do pracy wskazanie ew. kodów błędu DVM Kontrola ilości czynnika w układzie chłodniczym Niewłaściwa ilość czynnika w układzie chłodniczym może skutkować niewystarczającą wydajnością urządzeń lub doprowadzić uszkodzenia jego elementów. DVM Plus IV umożliwia sprawdzenie poprawności napełnienia instalacji. Ponadto na etapie projektu instalacji program DVM Pro kalkuluje ilość dodatkowego czynnika jaką należy napełnić instalację tak, aby zachowane były właściwe ciśnienia pracy. SAMSUNG Wykrywa nadwyżkę czynnika Zatrzymanie pracy Koncern A Wykrywa nadwyżkę czynnika 0% 90% Ilość prawidłowa Wykrywa niedobór czynnika Brak informacji Zatrzymanie pracy Koncern A T. zew. 35 o C; T. wew. 25~30 o C 20% 90% 0% 90% Ilość prawidłowa Wykrywa niedobór czynnika Brak informacji Zatrzymanie pracy Koncern A T. zew. 5 o C; T wew. 5~25 o C 90% SYSTEMY KLIMATYZACJI SAMSUNG

41 90 JEDNOSTKI ZEWNĘTRZNE Technologie DVM Przyjazny środowisku DVM Plus IV Ograniczona emisja CO2 Dzięki zwiększonej efektywności energetycznej COP i EER DVM Plus IV ogranicza emisję pośrednią dwutlenku węgla. Założenia kalkulacji: poziom emisji CO2: 0,42kg/ kwh przedział czasu: 5 miesięcy (XI-III, 3600 h) tryb grzania model 8HP 20,74 Koncern A 9,6% 8,900 SAMSUNG Czynnik R40a DVM plus IV podobnie jak pozostałe systemy Samsung, pracuje w oparciu o czynnik chłodniczy R40a, który cechuje się zerowym (0 ODP) współczynnikem zubożenia warstwy ozonowej. R40a R22 Spełnienie Dyrektywy RoHS 2002/95/WE Firma Samsung ogranicza zużycie substancji toksycznych jak rtęć, ołów czy kadm. System DVM Plus IV i pozostałe systemy klimatyzacji Samsung spełniają wymogi RoHS. Spełnienie Dyrektywy WEEE 2002/96/WE Firma Samsung czyni wysiłki aby chronić środowisko naturalne. Procedury wprowadzone w firmie Samsung są zgodne z wymogami Dyrektywy WEEE.

42 9 Technologie DVM Tryb cichej pracy nocnej Agregaty serii DVM Plus IV mają możliwość ograniczenia poziomu ciśnienia akustycznego w okresie nocy. Tryb jest aktywowany automatycznie po upływie 6 h od momentu wystąpienia najwyższej temperatury w ciągu dnia i trwa przez kolejne 2 godzin. Obroty wentylatorów agregatu 6 godzin Rozpoczęcie trybu pracy nocnej 2 godzin Rozpoczęcie trybu pracy nocnej Cicha praca w nocy Wysoka wydajność grzewcza i COP przy niskich temperaturach zewnętrznych Koncern A SAMSUNG 43% 82% Rozwiązania przyjęte w obrębie układu chłodniczego, pozwalają osiągnąć wyjątkowo wysokie współczynniki efektywności energetycznej, w trybie grzania nawet do COP 4,62. Jednocześnie spadek mocy grzewczej przy temperaturze C wynosi zaledwie 27%, a agregat osiąga nadal wysoki współczynnik COP 3,2, zdecydowanie dystansując inne systemy typu VRF. 00% 00% Moc grzewcza COP Porównanie mocy grzewczej i COP przy -0 0 C (0 HP) DVM Ciągła praca bez odzysku oleju System DVM Plus IV nie wymaga realizowania trybów odzysku oleju z instalacji. Dzięki temu nie ma przerw w pracy jednostek wewnętrznych i zachowana jest ciągła regulacja temperatury. W trybie odzysku oleju praca jednostek wewnętrznych jest przerywana na okres od kilkunastu do kilkudziesięciu minut. Koncern A SYSTEMY KLIMATYZACJI SAMSUNG

43 92 JEDNOSTKI ZEWNĘTRZNE Technologie DVM System HR odzysk ciepła Jednoczesna praca w trybie chłodzenia i grzania Jednostki wewnętrzne podłączone do systemu DVM Plus IV HR mogą pracować niezależnie, w tym samym momencie realizując funkcję chłodzenia lub grzania. Dodatkowo pomiędzy jednostkami wewnętrznymi w różnych strefach budynku, przekazywane jest ciepło co zwiększa efektywność energetyczną tego typu systemu w stosunku do układów z pompą ciepła. Przykładowe aplikacje systemu HR Hotel Szpital Biuro Chłodzenie Ciecz czynnika chłodniczego, która dopływa do jednostek wewnętrznych realizujących funkcję chłodzenia, odparowuje wewnątrz wymiennika i w formie gazu za pośrednictwem rozdzielacza MCU może trafić do jednostki, która w danym momencie grzeje. Grzanie Czynnik chłodniczy skrapla się w jednostce wewnętrznej i w formie cieczy jest przekazywany dalej. Dzięki temu rozwiązaniu ograniczony zostaje udział pracy sprężarki i powierzchni wymiany ciepła w jednostce zewnętrznej. Rozdzielacz MCU Rozdzielacz MCU Rozdzielacze MCU umożliwiają podłączenie do 6 jednostek wewnętrznych. Nowy typ rozdzielacza zastosowany w DVM Plus IV odznacza się mniejszymi wymiarami i wagą w porównaniu do rozwiązań konwencjonalnych. Koncern A kg 7% 32% 26 kg 95 SAMSUNG Koncern A SAMSUNG Rozdzielacz MCU Wymiary Waga

44 93 Współpraca z wymiennikami central wentylacyjnych System DVM Plus IV umożliwia współpracę z wymiennikami central wentylacyjnych za pomocą zestawu zaworów rozprężnych AHU. Wymiennik freonowy centrali może realizować funkcję chłodzenia lub grzania. Centrala wentylacyjna może być podłączona do systemu klimatyzacji analogicznie jak kolejna z jednostek wewnętrznych. Agregat pojedynczy lub zespół agregatów może pracować na potrzeby jednej lub kilku central wentylacyjnych jednocześnie, z zachowaniem regulacji indywidualnej. Zestaw AHU (zawór rozprężny EEV + skrzynka automatyki AHU) Cechy: Obudowa IP54 Dostępne wielkości zaworów rozprężnych 2,5/5/7,5/0HP Mozliwość sterowania napięciowego 0-0V z systemu BMS Agregat Przewód komunikacji F, F2 DVM Zawór rozprężny EEV Rura cieczowa Sterowanie EEV Skrzynka automatyki Czujnik temperatury wewnętrznej Rura gazowa Wywiew Wyrzutnia Czerpnia Czujnik temp. EVA_IN Czujnik temp. EVA_OUT Nawiew Informacja o stanie pracy centrali Regulacja Sterownik przewodowy * W sprawie doboru zestawów zaworów rozprężnych AHU należy skontaktować się z Działem Klimatyzacji Samsung lub skorzystać z programu doborowego DVM Pro. SYSTEMY KLIMATYZACJI SAMSUNG

45 94 JEDNOSTKI ZEWNĘTRZNE Technologie Mini DVM Ekonomiczny i wydajny Mini DVM to system przeznaczony do obiektów średniej wielkości. Sprawdzi się wszędzie tam gdzie za pomocą jednej jednostki trzeba obsłużyć do 9 pomieszczeń wewnętrznych. Wysoka wydajność energetyczna Mini DVM wykorzystuje sprężarkę Digital Scroll, która oferuje bardzo wysoki współczynnik COP chłodzenia i grzania. COP Chłodzenie Grzanie ,33 4,05 3,04 3,87 3,05 3, HP 5 HP 6 HP

46 95 Kompaktowy wymiar Wymiary DVM Mini DVM nie zajmuje dużej przestrzeni i dzięki swojej smukłej i kompaktowej konstrukcji jest łatwy w instalacji. Wydajność Objętość (m 3 ) Podstawa (m 2 ) Wysokość (mm) Waga (kg) 4 HP 0,39 0, HP 0,39 0, HP 0,39 0, Łatwe w konserwacji Mini DVM oferuje łatwy dostęp do sprężarki, płytki PCB po zdjęciu przedniego panelu. Dzięki temu czynności konserwacyjne są proste i nie zajmują wiele czasu. Możliwe jest też właściwe reagowanie na pojawiające się błędy w pracy urządzeń, ponieważ są one sygnalizowane na panelu LED jednostek zewnętrznych w postaci kodów alfanumerycznych. Prosty w konserwacji i niezawodny Mini DVM jest niezawodny dzięki zastosowaniu sprężarki Digital Scroll. Sprężarka ta potrzebuje zaledwie jednej płytki sterującej PCB, co zapewnia jej prostą obsługę i wysoką niezawodność. Zróżnicowane jednostki wewnętrzne W systemie Mini DVM można połączyć do modeli stylowych jednostek wewnętrznych pasujących do każdego wystroju wnętrza. Wysoka kompatybilność System klimatyzacji Mini DVM może być sterowany za pomocą tych samych systemów co DVM PLUS IV, Free Joint Multi czy CAC. SYSTEMY KLIMATYZACJI SAMSUNG

47 96 Dane techniczne Modele bazowe agregatów Modele bazowe Moc cieplna Moc elektryczna Efektywność energetyczna Średnica rur instalacji chłodniczej HP DVM PLUS IV RD080HHXGA RD00HHXGA RD20HHXGA RD40HHXGA RD60HHXGA RD80HHXGA RD200HHXGA DVM PLUS IV HR RD080HRXGA RD00HRXGA RD20HRXGA RD40HRXGA RD60HRXGA RD80HRXGA RD200HRXGA Chłodzenie *) kw 22,4 28,0 33,6 39,2 44,8 50,4 56,0 Grzanie *2) kw 25,2 3,5 37,8 44, 50,4 56,7 63,0 Chłodzenie kw 5,20 7,04 9,20 0,0 2,00 5,70 7,00 Grzanie kw 5,46 6,89 8,50 9,65,30 2,90 4,50 Chłodzenie EER (W/W) 4,3 3,98 3,65 3,88 3,73 3,2 3,29 Grzanie COP (W/W) 4,62 4,57 4,45 4,57 4,46 4,40 4,34 Ciecz Ø, mm 9,52 9,52 2,70 2,70 2,70 5,88 5,88 Gaz Ø, mm 9,05 22,23 25,40 25,40 28,58 28,58 28,58 Gaz HR (DVM PLUS III HR) Ø, mm 5,88 9,05 22,23 22,23 25,40 25,40 25,40 Zasilanie Ø/V/Hz 3, 4, 380~45, 50 3, 4, 380~45, 50 3, 4, 380~45, 50 3, 4, 380~45, 50 3, 4, 380~45, 50 3, 4, 380~45, 50 3, 4, 380~45, 50 Wydajność wentylatora Max. m3/min Poziom ciśnienia akustycznego *3) db(a) Typ sprężarki DVI Scroll x + FVI Scroll x DVI Scroll x + FVI Scroll x DVI Scroll x + FVI Scroll x DVI Scroll x + FVI Scroll x DVI Scroll x + FVI Scroll x 2 DVI Scroll x + FVI Scroll x 2 DVI Scroll x + FVI Scroll x 2 Czynnik chłodniczy Typ R40a R40a R40a R40a R40a R40a R40a Napełnienie fabryczne kg 5,0 5,0 5,0 7,0 7,0 8,5 8,5 Wymiary netto mm 880 x 695 x x 695 x x 695 x x 695 x x 695 x x 695 x x 695 x 765 Wymiary brutto (transportowe) mm 948 x 92 x x 92 x x 92 x x 92 x x 92 x x 92 x x 92 x 832 Waga netto DVM PLUS III kg DVM PLUS III HR kg Waga brutto DVM PLUS III kg (transportowa) DVM PLUS III HR kg Zakres temperatur pracy Chłodzenie C -5 ~ 48-5 ~ 48-5 ~ 48-5 ~ 48-5 ~ 48-5 ~ 48-5 ~ 48 jednostki zewnętrznej Grzanie C -20 ~ ~ ~ ~ ~ ~ ~ 24 Długość instalacji Max. m Różnica poziomów Max. m 0 (40) 0 (40) 0 (40) 0 (40) 0 (40) 0 (40) 0 (40) Uwagi *) Nominalne wydajności chłodzenia przy temperaturze wewnętrznej: 27 C (termometr suchy), 9 C (termometr mokry) oraz zewnętrznej: 35 C (termometr suchy), 24 C (termometr mokry). Długość przewodów chłodniczych: 5 m. Różnica poziomów: 0 m. *2) Nominalne wydajności grzania przy temperaturze wewnętrznej: 20 C (termometr suchy), 5 C (termometr mokry) oraz zewnętrznej: 7 C (termometr suchy), 6 C (termometr mokry). Długość przewodów chłodniczych: 5 m. Różnica poziomów: 0 m. *3) Poziom ciśnienia akustycznego mierzony w komorze bezechowej. Rzeczywisty poziom ciśnienia akustycznego może się różnić w zależności od warunków instalacji. - Zastrzega się możliwość dokonywania zmian zarówno w specyfikacji technicznej produktów, jak i w informacjach zawartych w niniejszym katalogu.

48 97 Jednostki zewnętrzne Zespoły agregatów - kombinacja o wysokiej wydajności Model DVM PLUS IV / DVM PLUS IV HR RD080HHXGA / RD080HRXGA RD00HHXGA / RD00HRXGA 2 Modele bazowe RD20HHXGA / RD20HRXGA 2 RD40HHXGA / RD40HRXGA RD60HHXGA / RD60HRXGA Moc cieplna Chłodzenie *) kw 50,4 56 6,6 67,2 Grzanie *2) kw 56, ,3 75,6 Moc elektryczna Chłodzenie kw 2,24 4,08 5,3 8,4 Grzanie kw 2,35 3,78 5, 7 Efektywność Chłodzenie EER (W/W) 4,2 3,98 4,03 3,65 energetyczna Grzanie COP (W/W) 4,59 4,57 4,59 4,45 Średnica rur instalacji Ciecz Ø, mm 5,88 5,88 5,88 5,88 chłodniczej Gaz Ø, mm 28,58 28,58 28,58 28,58 Zasilanie Ø/V/Hz 3, 4, 380~45, 50 3, 4, 380~45, 50 3, 4, 380~45, 50 3, 4, 380~45, 50 Wydajność wentylatora Max. m3/min (73) x 2 (73) x 2 (73) x + (226) x (20) x 2 Poziom ciśnienia akustycznego *3) db(a) Typ sprężarki DVI Scroll x 2 + FVI Scroll x 2 DVI Scroll x 2 + FVI Scroll x 2 DVI Scroll x 2 + FVI Scroll x 2 DVI Scroll x 2 + FVI Scroll x 2 Czynnik chłodniczy Typ R40A R40A R40A R40A Napełnienie fabryczne kg Wymiary netto mm (880 x 695 x 765) x 2 (880 x 695 x 765) x 2 (880 x 695 x 765) x + (295 x 695 x 765) x (880 x 695 x 765) x 2 Wymiary brutto (transportowe) mm (948 x 92 x 832) x 2 (948 x 92 x 832) x 2 (948 x 92 x 832) x + (363 x 92 x 832) x (948 x 92 x 832) x 2 Waga netto DVM PLUS III kg (237) x 2 (237) x 2 (237) x + (280) x (240) x 2 DVM PLUS III HR kg (243) x 2 (243) x 2 (243) x + (293) x (243) x 2 Waga brutto DVM PLUS III kg (253) x 2 (253) x 2 (253) x + (30) x (256) x 2 (transportowa) DVM PLUS III HR kg (259) x 2 (259) x 2 (259) x + (34) x (259) x 2 Zakres temperatur pracy Chłodzenie C -5 ~ 48-5 ~ 48-5 ~ 48-5 ~ 48 jednostki zewnętrznej Grzanie C -20 ~ ~ ~ ~ 24 Długość instalacji Max. m Różnica poziomów Max. m 0 (40) 0 (40) 0 (40) 0 (40) DVM Model DVM PLUS IV / DVM PLUS IV HR Modele bazowe RD080HHXGA / RD080HRXGA RD00HHXGA / RD00HRXGA RD20HHXGA / RD20HRXGA RD40HHXGA / RD40HRXGA RD60HHXGA / RD60HRXGA 2 Moc cieplna Chłodzenie *) kw 72,8 78, ,6 Grzanie *2) kw 8,9 88,2 94,5 00,8 Moc elektryczna Chłodzenie kw 9,3 2,2 22, 24 Grzanie kw 8,5 9,8 20,95 22,6 Efektywność Chłodzenie EER (W/W) 3,77 3,7 3,8 3,73 energetyczna Grzanie COP (W/W) 4,5 4,45 4,5 4,46 Średnica rur instalacji Ciecz Ø, mm 9,05 9,05 9,05 9,05 chłodniczej Gaz Ø, mm 3,75 3,75 3,75 3,75 Zasilanie Ø/V/Hz 3, 4, 380~45, 50 3, 4, 380~45, 50 3, 4, 380~45, 50 3, 4, 380~45, 50 Wydajność wentylatora Max. m3/min (20) x + (226) x (20) x + (250) x (226) x + (250) x (250) x 2 Poziom ciśnienia akustycznego *3) db(a) Typ sprężarki DVI Scroll x 2 + FVI Scroll x 2 DVI Scroll x 2 + FVI Scroll x 3 DVI Scroll x 2 + FVI Scroll x 3 DVI Scroll x 2 + FVI Scroll x 4 Czynnik chłodniczy Typ R40A R40A R40A R40A Napełnienie fabryczne kg Wymiary netto mm (880 x 695 x 765) x + (295 x 695 x 765) x (880 x 695 x 765) x + (295 x 695 x 765) x (295 x 695 x 765) x 2 (295 x 695 x 765) x 2 Wymiary brutto (transportowe) mm (948 x 92 x 832) x + (363 x 92 x 832) x (948 x 92 x 832) x + (363 x 92 x 832) x (363 x 92 x 832) x 2 (363 x 92 x 832) x 2 Waga netto DVM PLUS III kg (240) x + (280) x (240) x + (329) x (280) x + (329) x (329) x 2 DVM PLUS III HR kg (243) x + (293) x (243) x + (338) x (293) x + (338) x (338) x 2 Waga brutto DVM PLUS III kg (256) x + (30) x (256) x + (350) x (30) x + (350) x (350) x 2 (transportowa) DVM PLUS III HR kg (259) x + (34) x (259) x + (359) x (34) x + (359) x (359) x 2 Zakres temperatur pracy Chłodzenie C -5 ~ 48-5 ~ 48-5 ~ 48-5 ~ 48 jednostki zewnętrznej Grzanie C -20 ~ ~ ~ ~ 24 Długość instalacji Max. m Różnica poziomów Max. m 0 (40) 0 (40) 0 (40) 0 (40) Uwagi *) Nominalne wydajności chłodzenia przy temperaturze wewnętrznej: 27 C (termometr suchy), 9 C (termometr mokry) oraz zewnętrznej: 35 C (termometr suchy), 24 C (termometr mokry). Długość przewodów chłodniczych: 5 m. Różnica poziomów: 0 m. *2) Nominalne wydajności grzania przy temperaturze wewnętrznej: 20 C (termometr suchy), 5 C (termometr mokry) oraz zewnętrznej: 7 C (termometr suchy), 6 C (termometr mokry). Długość przewodów chłodniczych: 5 m. Różnica poziomów: 0 m. *3) Poziom ciśnienia akustycznego mierzony w komorze bezechowej. Rzeczywisty poziom ciśnienia akustycznego może się różnić w zależności od warunków instalacji. - Zastrzega się możliwość dokonywania zmian zarówno w specyfikacji technicznej produktów, jak i w informacjach zawartych w niniejszym katalogu. SYSTEMY KLIMATYZACJI SAMSUNG

49 98 Dane techniczne Zespoły agregatów - kombinacja o wysokiej wydajności Model DVM PLUS IV / DVM PLUS IV HR RD080HHXGA / RD080HRXGA RD00HHXGA / RD00HRXGA 2 Modele bazowe RD20HHXGA / RD20HRXGA 2 RD40HHXGA / RD40HRXGA RD60HHXGA / RD60HRXGA Moc cieplna Chłodzenie *) kw 95,2 00,8 06,4 2 Grzanie *2) kw 07, 3,4 9,7 26 Moc elektryczna Chłodzenie kw 24,24 26,08 28,24 30,4 Grzanie kw 23,65 25,08 26,69 28,3 Efektywność Chłodzenie EER (W/W) 3,93 3,87 3,77 3,68 energetyczna Grzanie COP (W/W) 4,53 4,52 4,48 4,45 Średnica rur instalacji Ciecz Ø, mm 9,05 9,05 9,05 9,05 chłodniczej Gaz Ø, mm 3,75 38, 38, 38, Zasilanie Ø/V/Hz 3, 4, 380~45, 50 3, 4, 380~45, 50 3, 4, 380~45, 50 3, 4, 380~45, 50 Wydajność wentylatora Max. m3/min (73) x 2 + (250) x (73) x 2 + (250) x (73) x + (20) x + (250) x (20) x 2 + (250) x Poziom ciśnienia akustycznego *3) db(a) Typ sprężarki DVI Scroll x 3 + FVI Scroll x 4 DVI Scroll x 3 + FVI Scroll x 4 DVI Scroll x 3 + FVI Scroll x 4 DVI Scroll x 3 + FVI Scroll x 4 Czynnik chłodniczy Typ R40A R40A R40A R40A Napełnienie fabryczne kg Wymiary netto mm (880 x 695 x 765) x 2 + (295 x 695 x 765) x (880 x 695 x 765) x 2 + (295 x 695 x 765) x (880 x 695 x 765) x 2 + (295 x 695 x 765) x (880 x 695 x 765) x 2 + (295 x 695 x 765) x Wymiary brutto (transportowe) mm (948 x 92 x 832) x 2 + (363 x 92 x 832) x (948 x 92 x 832) x 2 + (363 x 92 x 832) x (948 x 92 x 832) x 2 + (363 x 92 x 832) x (948 x 92 x 832) x 2 + (363 x 92 x 832) x Waga netto DVM PLUS III kg (237) x 2 + (329) x (237) x 2 + (329) x (237) x + (240) x + (329) x (240) x 2 + (329) x DVM PLUS III HR kg (243) x 2 + (338) x (243) x 2 + (338) x (243) x 2 + (338) x (243) x 2 + (338) x Waga brutto DVM PLUS III kg (253) x 2 + (350) x (253) x 2 + (350) x (253) x + (256) x + (350) x (256) x 2 + (350) x (transportowa) DVM PLUS III HR kg (259) x 2 + (359) x (259) x 2 + (359) x (259) x 2 + (359) x (259) x 2 + (359) x Zakres temperatur pracy Chłodzenie C -5 ~ 48-5 ~ 48-5 ~ 48-5 ~ 48 jednostki zewnętrznej Grzanie C -20 ~ ~ ~ ~ 24 Długość instalacji Max. m Różnica poziomów Max. m 0 (40) 0 (40) 0 (40) 0 (40) Model DVM PLUS IV / DVM PLUS IV HR Modele bazowe RD080HHXGA / RD080HRXGA RD00HHXGA / RD00HRXGA RD20HHXGA / RD20HRXGA RD40HHXGA / RD40HRXGA RD60HHXGA / RD60HRXGA Moc cieplna Chłodzenie *) kw 7,6 23,2 28,8 34,4 Grzanie *2) kw 32,3 38,6 44,9 5,2 Moc elektryczna Chłodzenie kw 3,3 33,2 34, 36 Grzanie kw 29,45 3, 32,25 33,9 Efektywność Chłodzenie EER (W/W) 3,76 3,7 3,78 3,73 energetyczna Grzanie COP (W/W) 4,49 4,46 4,49 4,46 Średnica rur instalacji Ciecz Ø, mm 9,05 9,05 9,05 9,05 chłodniczej Gaz Ø, mm 38, 38, 38, 38, Zasilanie Ø/V/Hz 3, 4, 380~45, 50 3, 4, 380~45, 50 3, 4, 380~45, 50 3, 4, 380~45, 50 Wydajność wentylatora Max. m3/min (20) x + (226) x + (250) x (20) x + (250) x 2 (226) x + (250) x 2 (250) x 3 Poziom ciśnienia akustycznego *3) db(a) Typ sprężarki DVI Scroll x 3 + FVI Scroll x 4 DVI Scroll x 3 + FVI Scroll x 5 DVI Scroll x 3 + FVI Scroll x 5 DVI Scroll x 3 + FVI Scroll x 6 Czynnik chłodniczy Typ R40A R40A R40A R40A Napełnienie fabryczne kg Wymiary netto mm (880 x 695 x 765) x + (295 x 695 x 765) x 2 (880 x 695 x 765) x + (295 x 695 x 765) x 2 (295 x 695 x 765) x 3 (295 x 695 x 765) x 3 Wymiary brutto (transportowe) mm (948 x 92 x 832) x + (363 x 92 x 832) x 2 (948 x 92 x 832) x + (363 x 92 x 832) x 2 (363 x 92 x 832) x 3 (363 x 92 x 832) x 3 Waga netto DVM PLUS III kg (240) x + (280) x + (329) x (240) x + (329) x 2 (280) x + (329) x 2 (329) x 3 DVM PLUS III HR kg (243) x + (293) x + (338) x (243) x + (338) x 2 (293) x + (338) x 2 (338) x 3 Waga brutto DVM PLUS III kg (256) x + (30) x + (350) x (256) x + (350) x 2 (30) x + (350) x 2 (350) x 3 (transportowa) DVM PLUS III HR kg (259) x + (34) x + (359) x (259) x + (359) x 2 (34) x + (359) x 2 (359) x 3 Zakres temperatur pracy Chłodzenie C -5 ~ 48-5 ~ 48-5 ~ 48-5 ~ 48 jednostki zewnętrznej Grzanie C -20 ~ ~ ~ ~ 24 Długość instalacji Max. m Różnica poziomów Max. m 0 (40) 0 (40) 0 (40) 0 (40) Uwagi *) Nominalne wydajności chłodzenia przy temperaturze wewnętrznej: 27 C (termometr suchy), 9 C (termometr mokry) oraz zewnętrznej: 35 C (termometr suchy), 24 C (termometr mokry). Długość przewodów chłodniczych: 5 m. Różnica poziomów: 0 m. *2) Nominalne wydajności grzania przy temperaturze wewnętrznej: 20 C (termometr suchy), 5 C (termometr mokry) oraz zewnętrznej: 7 C (termometr suchy), 6 C (termometr mokry). Długość przewodów chłodniczych: 5 m. Różnica poziomów: 0 m. *3) Poziom ciśnienia akustycznego mierzony w komorze bezechowej. Rzeczywisty poziom ciśnienia akustycznego może się różnić w zależności od warunków instalacji. - Zastrzega się możliwość dokonywania zmian zarówno w specyfikacji technicznej produktów, jak i w informacjach zawartych w niniejszym katalogu.

50 99 Jednostki zewnętrzne Zespoły agregatów - kombinacja standardowa Model DVM PLUS IV / DVM PLUS IV HR RD080HHXGA / RD080HRXGA RD00HHXGA / RD00HRXGA RD20HHXGA / RD20HRXGA 2 Modele bazowe RD40HHXGA / RD40HRXGA RD60HHXGA / RD60HRXGA RD80HHXGA / RD80HRXGA RD200HHXGA / RD200HRXGA Moc cieplna Chłodzenie *) kw 6,6 67,2 72,8 78,4 Grzanie *2) kw 69,3 75,6 8,9 88,2 Moc elektryczna Chłodzenie kw 6,24 8,4 9,3 2,2 Grzanie kw 5,39 7 8,5 9,8 Efektywność Chłodzenie EER (W/W) 3,79 3,65 3,77 3,7 energetyczna Grzanie COP (W/W) 4,5 4,45 4,5 4,45 Średnica rur instalacji Ciecz Ø, mm 5,88 5,88 9,05 9,05 chłodniczej Gaz Ø, mm 28,58 28,58 3,75 3,75 Zasilanie Ø/V/Hz 3, 4, 380~45, 50 3, 4, 380~45, 50 3, 4, 380~45, 50 3, 4, 380~45, 50 Wydajność wentylatora Max. m3/min (73) x + (20) x (20) x 2 (20) x + (226) x (20) x + (250) x Poziom ciśnienia akustycznego *3) db(a) Typ sprężarki DVI Scroll x 2 + FVI Scroll x 2 DVI Scroll x 2 + FVI Scroll x 2 DVI Scroll x 2 + FVI Scroll x 2 DVI Scroll x 2 + FVI Scroll x 3 Czynnik chłodniczy Typ R40A R40A R40A R40A Napełnienie fabryczne kg Wymiary netto mm (880 x 695 x 765) x 2 (880 x 695 x 765) x 2 (880 x 695 x 765) x + (295 x 695 x 765) x (880 x 695 x 765) x + (295 x 695 x 765) x Wymiary brutto (transportowe) mm (948 x 92 x 832) x 2 (948 x 92 x 832) x 2 (948 x 92 x 832) x + (363 x 92 x 832) x (948 x 92 x 832) x + (363 x 92 x 832) x Waga netto DVM PLUS III kg (237) x + (240) x (240) x 2 (240) x + (280) x (240) x + (329) x DVM PLUS III HR kg (243) x 2 (243) x 2 (243) x + (293) x (243) x + (338) x Waga brutto DVM PLUS III kg (253) x + (256) x (256) x 2 (256) x + (30) x (256) x + (350) x (transportowa) DVM PLUS III HR kg (259) x 2 (259) x 2 (259) x + (34) x (259) x + (359) x Zakres temperatur pracy Chłodzenie C -5 ~ 48-5 ~ 48-5 ~ 48-5 ~ 48 jednostki zewnętrznej Grzanie C -20 ~ ~ ~ ~ 24 Długość instalacji Max. m Różnica poziomów Max. m 0 (40) 0 (40) 0 (40) 0 (40) DVM Model DVM PLUS IV / DVM PLUS IV HR RD080HHXGA / RD080HRXGA RD00HHXGA / RD00HRXGA RD20HHXGA / RD20HRXGA Modele bazowe RD40HHXGA / RD40HRXGA RD60HHXGA / RD60HRXGA RD80HHXGA / RD80HRXGA RD200HHXGA / RD200HRXGA Moc cieplna Chłodzenie *) kw 84 89,6 95,2 00,8 Grzanie *2) kw 94,5 00,8 07, 3,4 Moc elektryczna Chłodzenie kw 24,9 26,2 27, 29 Grzanie kw 2, ,5 25,8 Efektywność Chłodzenie EER (W/W) 3,37 3,42 3,5 3,48 energetyczna Grzanie COP (W/W) 4,42 4,38 4,43 4,4 Średnica rur instalacji Ciecz Ø, mm 9,05 9,05 9,05 9,05 chłodniczej Gaz Ø, mm 3,75 3,75 3,75 38, Zasilanie Ø/V/Hz 3, 4, 380~45, 50 3, 4, 380~45, 50 3, 4, 380~45, 50 3, 4, 380~45, 50 Wydajność wentylatora Max. m3/min (20) x + (270) x (20) x + (275) x (226) x + (275) x (250) x + (275) x Poziom ciśnienia akustycznego *3) db(a) Typ sprężarki DVI Scroll x 2 + FVI Scroll x 3 DVI Scroll x 2 + FVI Scroll x 3 DVI Scroll x 2 + FVI Scroll x 3 DVI Scroll x 2 + FVI Scroll x 4 Czynnik chłodniczy Typ R40A R40A R40A R40A Napełnienie fabryczne kg 3,5 3,5 5,5 5,5 Wymiary netto mm (880 x 695 x 765) x + (295 x 695 x 765) x (880 x 695 x 765) x + (295 x 695 x 765) x (295 x 695 x 765) x 2 (295 x 695 x 765) x 2 Wymiary brutto (transportowe) mm (948 x 92 x 832) x + (363 x 92 x 832) x (948 x 92 x 832) x + (363 x 92 x 832) x (363 x 92 x 832) x 2 (363 x 92 x 832) x 2 Waga netto DVM PLUS III kg (240) x + (340) x (240) x + (349) x (280) x + (349) x (329) x + (349) x DVM PLUS III HR kg (243) x + (349) x (243) x + (355) x (293) x + (355) x (338) x + (355) x Waga brutto DVM PLUS III kg (256) x + (36) x (256) x + (370) x (30) x + (370) x (350) x + (370) x (transportowa) DVM PLUS III HR kg (259) x + (369) x (259) x + (376) x (34) x + (376) x (359) x + (376) x Zakres temperatur pracy Chłodzenie C -5 ~ 48-5 ~ 48-5 ~ 48-5 ~ 48 jednostki zewnętrznej Grzanie C -20 ~ ~ ~ ~ 24 Długość instalacji Max. m Różnica poziomów Max. m 0 (40) 0 (40) 0 (40) 0 (40) Uwagi *) Nominalne wydajności chłodzenia przy temperaturze wewnętrznej: 27 C (termometr suchy), 9 C (termometr mokry) oraz zewnętrznej: 35 C (termometr suchy), 24 C (termometr mokry). Długość przewodów chłodniczych: 5 m. Różnica poziomów: 0 m. *2) Nominalne wydajności grzania przy temperaturze wewnętrznej: 20 C (termometr suchy), 5 C (termometr mokry) oraz zewnętrznej: 7 C (termometr suchy), 6 C (termometr mokry). Długość przewodów chłodniczych: 5 m. Różnica poziomów: 0 m. *3) Poziom ciśnienia akustycznego mierzony w komorze bezechowej. Rzeczywisty poziom ciśnienia akustycznego może się różnić w zależności od warunków instalacji. - Zastrzega się możliwość dokonywania zmian zarówno w specyfikacji technicznej produktów, jak i w informacjach zawartych w niniejszym katalogu. SYSTEMY KLIMATYZACJI SAMSUNG

51 00 Dane techniczne Zespoły agregatów - kombinacja standardowa Model DVM PLUS IV / DVM PLUS IV HR RD080HHXGA / RD080HRXGA RD00HHXGA / RD00HRXGA RD20HHXGA / RD20HRXGA Modele bazowe RD40HHXGA / RD40HRXGA RD60HHXGA / RD60HRXGA RD80HHXGA / RD80HRXGA RD200HHXGA / RD200HRXGA 2 Moc cieplna Chłodzenie *) kw 06,4 2 7,6 Grzanie *2) kw 9, ,3 Moc elektryczna Chłodzenie kw 32, ,24 Grzanie kw 27, ,89 Efektywność Chłodzenie EER (W/W) 3,25 3,29 3,54 energetyczna Grzanie COP (W/W) 4,37 4,34 4,43 Średnica rur instalacji Ciecz Ø, mm 9,05 9,05 9,05 chłodniczej Gaz Ø, mm 38, 38, 38, Zasilanie Ø/V/Hz 3, 4, 380~45, 50 3, 4, 380~45, 50 3, 4, 380~45, 50 Wydajność wentylatora Max. m3/min (270) x + (275) x (275) x 2 (73) x + (20) x + (275) x Poziom ciśnienia akustycznego *3) db(a) Typ sprężarki DVI Scroll x 2 + FVI Scroll x 4 DVI Scroll x 2 + FVI Scroll x 4 DVI Scroll x 3 + FVI Scroll x 4 Czynnik chłodniczy Typ R40A R40A R40A Napełnienie fabryczne kg 7 7 8,5 Wymiary netto mm (295 x 695 x 765) x 2 (295 x 695 x 765) x 2 (880 x 695 x 765) x 2 + (295 x 695 x 765) x Wymiary brutto (transportowe) mm (363 x 92 x 832) x 2 (363 x 92 x 832) x 2 (948 x 92 x 832) x 2 + (363 x 92 x 832) x Waga netto DVM PLUS III kg (340) x + (349) x (349) x 2 (237) x + (240) x + (349) x DVM PLUS III HR kg (348) x + (355) x (355) x 2 (243) x 2 + (355) x Waga brutto DVM PLUS III kg (36) x + (370) x (370) x 2 (253) x + (256) x + (370) x (transportowa) DVM PLUS III HR kg (369) x + (376) x (376) x 2 (259) x 2 + (376) x Zakres temperatur pracy Chłodzenie C -5 ~ 48-5 ~ 48-5 ~ 48 jednostki zewnętrznej Grzanie C -20 ~ ~ ~ 24 Długość instalacji Max. m Różnica poziomów Max. m 0 (40) 0 (40) 0 (40) Model DVM PLUS IV / DVM PLUS IV HR RD080HHXGA / RD080HRXGA RD00HHXGA / RD00HRXGA RD20HHXGA / RD20HRXGA Modele bazowe RD40HHXGA / RD40HRXGA RD60HHXGA / RD60HRXGA RD80HHXGA / RD80HRXGA RD200HHXGA / RD200HRXGA 2 2 Moc cieplna Chłodzenie *) kw 40 45,6 5,2 Grzanie *2) kw 57,5 63,8 70, Moc elektryczna Chłodzenie kw 4,9 43,2 44, Grzanie kw 35,9 37,5 38,65 Efektywność Chłodzenie EER (W/W) 3,34 3,37 3,43 energetyczna Grzanie COP (W/W) 4,39 4,37 4,4 Średnica rur instalacji Ciecz Ø, mm 22,23 22,23 22,23 chłodniczej Gaz Ø, mm 44,45 44,45 44,45 Zasilanie Ø/V/Hz 3, 4, 380~45, 50 3, 4, 380~45, 50 3, 4, 380~45, 50 Wydajność wentylatora Max. m3/min (20) x + (270) x + (275) x (20) x + (275) x 2 (226) x + (275) x 2 Poziom ciśnienia akustycznego *3) db(a) Typ sprężarki DVI Scroll x 3 + FVI Scroll x 5 DVI Scroll x 3 + FVI Scroll x 5 DVI Scroll x 3 + FVI Scroll x 5 Czynnik chłodniczy Typ R40A R40A R40A Napełnienie fabryczne kg Wymiary netto mm (880 x 695 x 765) x + (295 x 695 x 765) x 2 (880 x 695 x 765) x + (295 x 695 x 765) x 2 (295 x 695 x 765) x 3 Wymiary brutto (transportowe) mm (948 x 92 x 832) x + (363 x 92 x 832) x 2 (948 x 92 x 832) x + (363 x 92 x 832) x 2 (363 x 92 x 832) x 3 Waga netto DVM PLUS III kg (240) x + (340) x + (349) x (240) x + (349) x 2 (280) x + (349) x 2 DVM PLUS III HR kg (243) x + (348) x + (355) x (243) x + (355) x 2 (293) x + (355) x 2 Waga brutto DVM PLUS III kg (256) x + (36) x + (370) x (256) x + (370) x 2 (30) x + (370) x 2 (transportowa) DVM PLUS III HR kg (259) x + (369) x + (376) x (259) x + (376) x 2 (34) x + (376) x 2 Zakres temperatur pracy Chłodzenie C -5 ~ 48-5 ~ 48-5 ~ 48 jednostki zewnętrznej Grzanie C -20 ~ ~ ~ 24 Długość instalacji Max. m Różnica poziomów Max. m 0 (40) 0 (40) 0 (40) Uwagi *) Nominalne wydajności chłodzenia przy temperaturze wewnętrznej: 27 C (termometr suchy), 9 C (termometr mokry) oraz zewnętrznej: 35 C (termometr suchy), 24 C (termometr mokry). Długość przewodów chłodniczych: 5 m. Różnica poziomów: 0 m. *2) Nominalne wydajności grzania przy temperaturze wewnętrznej: 20 C (termometr suchy), 5 C (termometr mokry) oraz zewnętrznej: 7 C (termometr suchy), 6 C (termometr mokry). Długość przewodów chłodniczych: 5 m. Różnica poziomów: 0 m. *3) Poziom ciśnienia akustycznego mierzony w komorze bezechowej. Rzeczywisty poziom ciśnienia akustycznego może się różnić w zależności od warunków instalacji. - Zastrzega się możliwość dokonywania zmian zarówno w specyfikacji technicznej produktów, jak i w informacjach zawartych w niniejszym katalogu.

52 0 Jednostki zewnętrzne Zespoły agregatów - kombinacja standardowa Model DVM PLUS IV / DVM PLUS IV HR RD080HHXGA / RD080HRXGA RD00HHXGA / RD00HRXGA RD20HHXGA / RD20HRXGA 2 Modele bazowe RD40HHXGA / RD40HRXGA RD60HHXGA / RD60HRXGA RD80HHXGA / RD80HRXGA RD200HHXGA / RD200HRXGA Moc cieplna Chłodzenie *) kw 23,2 28,8 34,4 Grzanie *2) kw 38,6 44,9 5,2 Moc elektryczna Chłodzenie kw 35,4 36,3 38,2 Grzanie kw 3,5 32,65 34,3 Efektywność Chłodzenie EER (W/W) 3,48 3,55 3,52 energetyczna Grzanie COP (W/W) 4,4 4,44 4,4 Średnica rur instalacji Ciecz Ø, mm 9,05 9,05 9,05 chłodniczej Gaz Ø, mm 38, 38, 38, Zasilanie Ø/V/Hz 3, 4, 380~45, 50 3, 4, 380~45, 50 3, 4, 380~45, 50 Wydajność wentylatora Max. m3/min (20) x 2 + (275) x (20) x + (226) x + (275) x (20) x + (250) x + (275) x Poziom ciśnienia akustycznego *3) db(a) Typ sprężarki DVI Scroll x 3 + FVI Scroll x 4 DVI Scroll x 3 + FVI Scroll x 4 DVI Scroll x 3 + FVI Scroll x 5 Czynnik chłodniczy Typ R40A R40A R40A Napełnienie fabryczne kg 8,5 20,5 20,5 Wymiary netto mm (880 x 695 x 765) x 2 + (295 x 695 x 765) x (880 x 695 x 765) x + (295 x 695 x 765) x 2 (880 x 695 x 765) x + (295 x 695 x 765) x 2 Wymiary brutto (transportowe) mm (948 x 92 x 832) x 2 + (363 x 92 x 832) x (948 x 92 x 832) x + (363 x 92 x 832) x 2 (948 x 92 x 832) x + (363 x 92 x 832) x 2 Waga netto DVM PLUS III kg (240) x 2 + (349) x (240) x + (280) x + (349) x (240) x + (329) x + (349) x DVM PLUS III HR kg (243) x 2 + (355) x (243) x + (293) x + (355) x (243) x + (338) x + (355) x Waga brutto DVM PLUS III kg (256) x 2 + (370) x (256) x + (30) x + (370) x (256) x + (350) x + (370) x (transportowa) DVM PLUS III HR kg (259) x 2 + (376) x (259) x + (34) x + (376) x (259) x + (359) x + (376) x Zakres temperatur pracy Chłodzenie C -5 ~ 48-5 ~ 48-5 ~ 48 jednostki zewnętrznej Grzanie C -20 ~ ~ ~ 24 Długość instalacji Max. m Różnica poziomów Max. m 0 (40) 0 (40) 0 (40) DVM Model DVM PLUS IV / DVM PLUS IV HR Modele bazowe RD080HHXGA / RD080HRXGA RD00HHXGA / RD00HRXGA RD20HHXGA / RD20HRXGA RD40HHXGA / RD40HRXGA RD60HHXGA / RD60HRXGA RD80HHXGA / RD80HRXGA RD200HHXGA / RD200HRXGA Moc cieplna Chłodzenie *) kw 56,8 62,4 68 Grzanie *2) kw 76,4 82,7 89 Moc elektryczna Chłodzenie kw 46 49,7 5 Grzanie kw 40,3 4,9 43,5 Efektywność Chłodzenie EER (W/W) 3,4 3,27 3,29 energetyczna Grzanie COP (W/W) 4,38 4,36 4,34 Średnica rur instalacji Ciecz Ø, mm 22,23 22,23 22,23 chłodniczej Gaz Ø, mm 44,45 44,45 44,45 Zasilanie Ø/V/Hz 3, 4, 380~45, 50 3, 4, 380~45, 50 3, 4, 380~45, 50 Wydajność wentylatora Max. m3/min (250) x + (275) x 2 (270) x + (275) x 2 (275) x 3 Poziom ciśnienia akustycznego *3) db(a) Typ sprężarki DVI Scroll x 3 + FVI Scroll x 6 DVI Scroll x 3 + FVI Scroll x 6 DVI Scroll x 3 + FVI Scroll x 6 Czynnik chłodniczy Typ R40A R40A R40A Napełnienie fabryczne kg 24 25,5 25,5 Wymiary netto mm (295 x 695 x 765) x 3 (295 x 695 x 765) x 3 (295 x 695 x 765) x 3 Wymiary brutto (transportowe) mm (363 x 92 x 832) x 3 (363 x 92 x 832) x 3 (363 x 92 x 832) x 3 Waga netto DVM PLUS III kg (329) x + (349) x 2 (340) x + (349) x 2 (349) x 3 DVM PLUS III HR kg (338) x + (355) x 2 (348) x + (355) x 2 (355) x 3 Waga brutto DVM PLUS III kg (350) x + (370) x 2 (36) x + (370) x 2 (370) x 3 (transportowa) DVM PLUS III HR kg (359) x + (376) x 2 (369) x + (376) x 2 (376) x 3 Zakres temperatur pracy Chłodzenie C -5 ~ 48-5 ~ 48-5 ~ 48 jednostki zewnętrznej Grzanie C -20 ~ ~ ~ 24 Długość instalacji Max. m Różnica poziomów Max. m 0 (40) 0 (40) 0 (40) Uwagi *) Nominalne wydajności chłodzenia przy temperaturze wewnętrznej: 27 C (termometr suchy), 9 C (termometr mokry) oraz zewnętrznej: 35 C (termometr suchy), 24 C (termometr mokry). Długość przewodów chłodniczych: 5 m. Różnica poziomów: 0 m. *2) Nominalne wydajności grzania przy temperaturze wewnętrznej: 20 C (termometr suchy), 5 C (termometr mokry) oraz zewnętrznej: 7 C (termometr suchy), 6 C (termometr mokry). Długość przewodów chłodniczych: 5 m. Różnica poziomów: 0 m. *3) Poziom ciśnienia akustycznego mierzony w komorze bezechowej. Rzeczywisty poziom ciśnienia akustycznego może się różnić w zależności od warunków instalacji. - Zastrzega się możliwość dokonywania zmian zarówno w specyfikacji technicznej produktów, jak i w informacjach zawartych w niniejszym katalogu. SYSTEMY KLIMATYZACJI SAMSUNG

53 02 Dane techniczne Ø, 220~240 V, 50 Hz (4/ 5 HP) Ø3, 380~45 V, 50 Hz (5/ 6 HP)

54 03 Jednostki zewnętrzne Model 4 HP 5 HP RVXMHF040EA RVXMHF050EA Moc cieplna Chłodzenie *) kw 2,5 4,0 Grzanie *2) kw 4,5 6,0 Moc elektryczna Chłodzenie kw 3,75 4,60 Grzanie kw 3,58 4,3 Pobór prądu Chłodzenie A 9,0 22,4 Grzanie A 8,0 20, Efektywność energetyczna Chłodzenie EER (W/W) 3,33 3,04 Grzanie COP (W/W) 3,9 3,87 Średnica rur instalacji Ciecz Ø, mm 9,52 9,52 chłodniczej Gaz Ø, mm 5,88 5,88 Zasilanie Ø/V/Hz /220~240/50 /220~240/50 Wydajność wentylatora Max. m3/min Poziom ciśnienia akustycznego *3) db(a) 55/ 56 55/ 57 Typ sprężarki DIGITAL, SCROLL DIGITAL, SCROLL Czynnik chłodniczy Typ R40a R40a Napełnienie fabryczne kg 5,5 5,5 Wymiary netto mm 932 x 28 x x 28 x 375 Wymiary brutto (transportowe) mm 09 x 286 x x 286 x 472 Waga netto DVM PLUS III kg Waga brutto (transportowa) DVM PLUS III kg Zakres temperatur pracy jednostki zewnętrznej Chłodzenie C -5~43-5~43 Grzanie C -20~24-20~24 Długość instalacji Max. m Różnica poziomów Max. m DVM Model 5 HP 6 HP RVXMHF050GA RVXMHF060GA Moc cieplna Chłodzenie *) kw 4,0 6,0 Grzanie *2) kw 6,0 8,0 Moc elektryczna Chłodzenie kw 4,6 5,24 Grzanie kw 4,3 4,82 Pobór prądu Chłodzenie A 8,5,0 Grzanie A 7,8 9,9 Efektywność energetyczna Chłodzenie EER (W/W) 3,04 3,05 Grzanie COP (W/W) 3,87 3,73 Średnica rur instalacji Ciecz Ø, mm 9,52 9,52 chłodniczej Gaz Ø, mm 5,88 5,88 Zasilanie Ø/V/Hz 3/380~45/50 3/380~45/50 Wydajność wentylatora Max. m3/min Poziom ciśnienia akustycznego *3) db(a) 55/ 57 57/ 60 Typ sprężarki DIGITAL, SCROLL DIGITAL, SCROLL Czynnik chłodniczy Typ R40a R40a Napełnienie fabryczne kg 5,5 5,5 Wymiary netto mm 932 x 28 x x 28 x 375 Wymiary brutto (transportowe) mm 09 x 286 x x 286 x 472 Waga netto DVM PLUS III kg Waga brutto (transportowa) DVM PLUS III kg Zakres temperatur pracy jednostki zewnętrznej Chłodzenie C -5~43-5~43 Grzanie C -20~24-20~24 Długość instalacji Max. m Różnica poziomów Max. m Uwagi *) Nominalne wydajności chłodzenia przy temperaturze wewnętrznej: 27 C (termometr suchy), 9 C (termometr mokry) oraz zewnętrznej: 35 C (termometr suchy), 24 C (termometr mokry). Długość przewodów chłodniczych: 5 m. Różnica poziomów: 0 m. *2) Nominalne wydajności grzania przy temperaturze wewnętrznej: 20 C (termometr suchy), 5 C (termometr mokry) oraz zewnętrznej: 7 C (termometr suchy), 6 C (termometr mokry). Długość przewodów chłodniczych: 5 m. Różnica poziomów: 0 m. *3) Poziom ciśnienia akustycznego mierzony w komorze bezechowej. Rzeczywisty poziom ciśnienia akustycznego może się różnić w zależności od warunków instalacji. - Zastrzega się możliwość dokonywania zmian zarówno w specyfikacji technicznej produktów, jak i w informacjach zawartych w niniejszym katalogu. SYSTEMY KLIMATYZACJI SAMSUNG

55 04 Dane techniczne Vivace Model AVXWVH022EE AVXWVH028EE AVXWVH036EE AVXWVH056EE AVXWVH07EE Moc cieplna Chłodzenie *) kw 2,2 2,8 3,6 5,6 6,8 Grzanie *2) kw 2,5 3,2 4,0 6,3 7,0 Moc elektryczna W Pobór prądu A 0,3 0,8 0,9 0,30 0,30 Średnica rur instalacji chłodniczej Ciecz/ Gaz mm 6,35/2,7 6,35/2,7 6,352,7 6,35/2,7 9,52/5,88 Zasilanie Ø/V/Hz /220~240/50 /220~240/50 /220~240/50 /220~240/50 /220~240/50 Wydajność wentylatora Poziom ciśnienia akustycznego *3) Wymiary Waga Chłodzenie bieg wysoki m 3 /min 7,0 7,0 8,2 4,0 5,0 Grzanie bieg wysoki m 3 /min 7,3 7,3 8,8 4,0 4,0 Bieg wysoki/ niski db(a) 3 / 2 3 / 2 35 / 2 40 / 30 4 / 30 Netto mm 825 x 285 x x 285 x x 285 x x 298 x x 298 x 28 Brutto (transportowe) mm 900 x 349 x x 349 x x 349 x x 377 x x 377 x 299 Netto kg 9,0 9,0 9,0 2,0 2,0 Brutto (transportowa) kg 2,0 2,0 2,0 5,0 5,0 Zawór rozprężny EEV zewnętrzny zewnętrzny zewnętrzny zewnętrzny zewnętrzny Akcesoria standardowe Sterownik bezprzewodowy Akcesoria opcjonalne Sterowniki indywidualne MWR-WE0 MWR-WH00 MWR-SH00 MR-DH00 Więcej akcesoriów w rozdziale Systemy sterowania na stronie 46. Uwagi *) Nominalne wydajności chłodzenia przy temperaturze wewnętrznej: 27 C (termometr suchy), 9 C (termometr mokry) oraz zewnętrznej: 35 C (termometr suchy), 24 C (termometr mokry). Długość przewodów chłodniczych: 5 m. Różnica poziomów: 0 m. *2) Nominalne wydajności grzania przy temperaturze wewnętrznej: 20 C (termometr suchy), 5 C (termometr mokry) oraz zewnętrznej: 7 C (termometr suchy), 6 C (termometr mokry). Długość przewodów chłodniczych: 5 m. Różnica poziomów: 0 m. *3) Poziom ciśnienia akustycznego mierzony w komorze bezechowej. Rzeczywisty poziom ciśnienia akustycznego może się różnić w zależności od warunków instalacji. - Zastrzega się możliwość dokonywania zmian zarówno w specyfikacji technicznej produktów, jak i w informacjach zawartych w niniejszym katalogu.

56 05 Jednostki wewnętrzne Neo Forte EEV Model ND022QHXEA ND028QHXEA ND036QHXEA ND045QHXEA ND056QHXEA ND07QHXEA Moc cieplna Chłodzenie *) kw 2,2 2,8 3,6 4,5 5,6 6,8 Grzanie *2) kw 2,5 3, ,3 7.0 Moc elektryczna W Pobór prądu A 0,6 0,6 0,8 0,8 0,27 0,3 Średnica rur instalacji chłodniczej Ciecz/ Gaz mm 6,35/2,7 6,35/2,7 6,35/2,7 6,35/2,7 6,35/2,7 9,52/5,88 Zasilanie Ø/V/Hz, 2, 220~240, 50, 2, 220~240, 50, 2, 220~240, 50, 2, 220~240, 50, 2, 220~240, 50, 2, 220~240, 50 DVM Wydajność wentylatora Poziom ciśnienia akustycznego *3) Wymiary Waga Chłodzenie bieg wysoki m 3 /min 7,8 8,2 9,3,7 2,0 4,0 Grzanie bieg wysoki m 3 /min 8,2 8,2 9,5 2,5 3,0 5,0 Bieg wysoki/ niski db(a) 35 / / / / / / 33 Netto mm 825 x 285 x x 285 x x 285 x x 298 x x 298 x x 298 x 28 Brutto (transportowe) mm 900 x 349 x x 349 x x 349 x x 377 x x 377 x x 377 x 299 Netto kg 7,8 7,8 7, Brutto (transportowa) kg 9,4 9,4 9, Zawór rozprężny EEV wbudowany wbudowany wbudowany wbudowany wbudowany wbudowany Akcesoria standardowe Sterownik bezprzewodowy Akcesoria opcjonalne Sterowniki indywidualne MWR-WE0 MWR-WH00 MWR-SH00 MR-DH00 Więcej akcesoriów w rozdziale Systemy sterowania na stronie 46. Uwagi *) Nominalne wydajności chłodzenia przy temperaturze wewnętrznej: 27 C (termometr suchy), 9 C (termometr mokry) oraz zewnętrznej: 35 C (termometr suchy), 24 C (termometr mokry). Długość przewodów chłodniczych: 5 m. Różnica poziomów: 0 m. *2) Nominalne wydajności grzania przy temperaturze wewnętrznej: 20 C (termometr suchy), 5 C (termometr mokry) oraz zewnętrznej: 7 C (termometr suchy), 6 C (termometr mokry). Długość przewodów chłodniczych: 5 m. Różnica poziomów: 0 m. *3) Poziom ciśnienia akustycznego mierzony w komorze bezechowej. Rzeczywisty poziom ciśnienia akustycznego może się różnić w zależności od warunków instalacji. - Zastrzega się możliwość dokonywania zmian zarówno w specyfikacji technicznej produktów, jak i w informacjach zawartych w niniejszym katalogu. SYSTEMY KLIMATYZACJI SAMSUNG

57 06 Dane techniczne Neo Forte Model AVXWNH022EE AVXWNH028EE AVXWNH036EE AVXWNH056EE AVXWNH07EE Moc cieplna Chłodzenie *) kw 2,2 2,8 3,6 5,6 6,8 Grzanie *2) kw 2,5 3,2 4,0 6,3 7,0 Moc elektryczna W Pobór prądu A 0,6 0,6 0,8 0,27 0,30 Średnica rur instalacji chłodniczej Ciecz/ Gaz mm 6,35/2,7 6,35/2,7 6,35/2,7 6,35/2,7 9,52/5,88 Zasilanie Ø/V/Hz /220~240/50 /220~240/50 /220~240/50 /220~240/50 /220~240/50 Wydajność wentylatora Poziom ciśnienia akustycznego *3) Wymiary Waga Chłodzenie bieg wysoki m 3 /min 7,8 8,2 9,3 2,0 4,0 Grzanie bieg wysoki m 3 /min 8,2 8,2 9,5 3,0 5,0 Bieg wysoki/ niski db(a) 32/23 32/23 36/23 40/30 4/30 Netto mm 825x285x89 825x285x89 825x285x89,065x298x28,065x298x28 Brutto (transportowe) mm 900x349x x349x x349x252,37x377x299,37x377x299 Netto kg 8,0 8,0 8,0 3,0 3,0 Brutto (transportowa) kg 9,0 9,0 9,0 6,0 6,0 Zawór rozprężny EEV zewnętrzny zewnętrzny zewnętrzny zewnętrzny zewnętrzny Akcesoria standardowe Sterownik bezprzewodowy Akcesoria opcjonalne Sterowniki indywidualne MWR-WE0 MWR-WH00 MWR-SH00 MR-DH00 Więcej akcesoriów w rozdziale Systemy sterowania na stronie 46. Uwagi *) Nominalne wydajności chłodzenia przy temperaturze wewnętrznej: 27 C (termometr suchy), 9 C (termometr mokry) oraz zewnętrznej: 35 C (termometr suchy), 24 C (termometr mokry). Długość przewodów chłodniczych: 5 m. Różnica poziomów: 0 m. *2) Nominalne wydajności grzania przy temperaturze wewnętrznej: 20 C (termometr suchy), 5 C (termometr mokry) oraz zewnętrznej: 7 C (termometr suchy), 6 C (termometr mokry). Długość przewodów chłodniczych: 5 m. Różnica poziomów: 0 m. *3) Poziom ciśnienia akustycznego mierzony w komorze bezechowej. Rzeczywisty poziom ciśnienia akustycznego może się różnić w zależności od warunków instalacji. - Zastrzega się możliwość dokonywania zmian zarówno w specyfikacji technicznej produktów, jak i w informacjach zawartych w niniejszym katalogu.

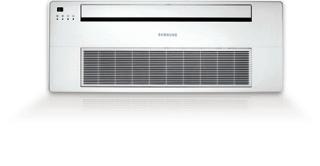

58 07 Jednostki wewnętrzne Kasetonowe -kierunkowe Model AVXCSH022EE AVXCSH028EE AVXCSH036EE Moc cieplna Chłodzenie *) kw 2,2 2,8 3,6 Grzanie *2) kw 2,5 3,2 4,0 Moc elektryczna W Pobór prądu A 0,20 0,23 0,25 Średnica rur instalacji chłodniczej Ciecz/ Gaz mm 6,35/2,7 6,35/2,7 6,35/2,7 Zasilanie Ø/V/Hz /220~240/50 /220~240/50 /220~240/50 Wydajność wentylatora Chłodzenie bieg wysoki m 3 /min 6,0 7,0 8,0 Grzanie bieg wysoki m 3 /min 7,0 8,0 9,0 Poziom ciśnienia akustycznego *3) Bieg wysoki/ niski db(a) 30/25 30/25 32/27 Wymiary Netto mm 970 x 35 x x 35 x x 35 x 40 Brutto (transportowe) mm 64 x 22 x x 22 x x 22 x 478 Waga Netto kg Brutto (transportowa) kg Zawór rozprężny EEV wbudowany wbudowany wbudowany Panel PSSMA PSSMA PSSMA Wymiary Netto mm 80 x 25 x x 25 x x 25 x 460 Brutto (transportowe) mm 250 x 26 x x 26 x x 26 x 530 Waga Netto kg 3, 3, 3, Brutto (transportowa) kg 4,5 4,5 4,5 DVM Akcesoria standardowe Panel Akcesoria opcjonalne Sterowniki indywidualne PSSMA MWR-WE0 MWR-WH00 MWR-SH00 MR-DH00 Przestrzeń montażowa Więcej akcesoriów w rozdziale Systemy sterowania na stronie 46. Wysokość jednostki 35 Wysokość w zabudowie 55 Jednostka: mm Sufit podwieszany Uwagi *) Nominalne wydajności chłodzenia przy temperaturze wewnętrznej: 27 C (termometr suchy), 9 C (termometr mokry) oraz zewnętrznej: 35 C (termometr suchy), 24 C (termometr mokry). Długość przewodów chłodniczych: 5 m. Różnica poziomów: 0 m. *2) Nominalne wydajności grzania przy temperaturze wewnętrznej: 20 C (termometr suchy), 5 C (termometr mokry) oraz zewnętrznej: 7 C (termometr suchy), 6 C (termometr mokry). Długość przewodów chłodniczych: 5 m. Różnica poziomów: 0 m. *3) Poziom ciśnienia akustycznego mierzony w komorze bezechowej. Rzeczywisty poziom ciśnienia akustycznego może się różnić w zależności od warunków instalacji. - Zastrzega się możliwość dokonywania zmian zarówno w specyfikacji technicznej produktów, jak i w informacjach zawartych w niniejszym katalogu. SYSTEMY KLIMATYZACJI SAMSUNG

59 08 Dane techniczne Kasetonowe 2-kierunkowe Model AVXC2H056EE AVXC2H07EE Moc cieplna Chłodzenie *) kw 5,6 7, Grzanie *2) kw 6,3 8,0 Moc elektryczna W Pobór prądu A 0,38 0,40 Średnica rur instalacji chłodniczej Ciecz/ Gaz mm 6,35/2,7 9,52/5,88 Zasilanie Ø/V/Hz /220~240/50 /220~240/50 Wydajność wentylatora Chłodzenie bieg wysoki m 3 /min 4,0 5,0 Grzanie bieg wysoki m 3 /min 6,0 6,0 Poziom ciśnienia akustycznego *3) Bieg wysoki/ niski db(a) 36 / / 28 Wymiary Netto mm 890 x 230 x x 230 x 575 Brutto (transportowe) mm 077 x 299 x x 299 x 642 Waga Netto kg 2,0 2,0 Brutto (transportowa) kg 25,0 25,0 Zawór rozprężny EEV wbudowany wbudowany Panel P2SMA P2SMA Wymiary Netto mm 030 x 25 x x 25 x 650 Brutto (transportowe) mm 03 x 5 x x 5 x 727 Waga Netto kg 4,0 4,0 Brutto (transportowa) kg 8,0 8,0 Akcesoria standardowe Panel Akcesoria opcjonalne Sterowniki indywidualne P2SMA MWR-WE0 MWR-WH00 MWR-SH00 MR-DH00 Przestrzeń montażowa Więcej akcesoriów w rozdziale Systemy sterowania na stronie 46. Wysokość w zabudowie Jednostka: mm 230 Uwagi *) Nominalne wydajności chłodzenia przy temperaturze wewnętrznej: 27 C (termometr suchy), 9 C (termometr mokry) oraz zewnętrznej: 35 C (termometr suchy), 24 C (termometr mokry). Długość przewodów chłodniczych: 5 m. Różnica poziomów: 0 m. *2) Nominalne wydajności grzania przy temperaturze wewnętrznej: 20 C (termometr suchy), 5 C (termometr mokry) oraz zewnętrznej: 7 C (termometr suchy), 6 C (termometr mokry). Długość przewodów chłodniczych: 5 m. Różnica poziomów: 0 m. *3) Poziom ciśnienia akustycznego mierzony w komorze bezechowej. Rzeczywisty poziom ciśnienia akustycznego może się różnić w zależności od warunków instalacji. - Zastrzega się możliwość dokonywania zmian zarówno w specyfikacji technicznej produktów, jak i w informacjach zawartych w niniejszym katalogu.

60 09 Jednostki wewnętrzne Kasetonowe 4-kierunkowe Mini Model AVXCMH028EE AVXCMH036EE AVXCMH056EE AVXCMH060EE Moc cieplna Chłodzenie *) kw 2,8 3,6 5,6 6,0 Grzanie *2) kw 3,2 4,0 6,3 6,8 Moc elektryczna W Pobór prądu A 0,50 0,50 0,52 0,55 Średnica rur instalacji chłodniczej Ciecz/ Gaz mm 6,35/2,7 6,35/2,7 6,35/2,7 6,35/2,7 Zasilanie Ø/V/Hz /220~240/50 /220~240/50 /220~240/50 /220~240/50 Wydajność wentylatora Chłodzenie bieg wysoki m 3 /min 0, 0,3 3 3,5 Grzanie bieg wysoki m 3 /min,9,9 2,6 4,5 Poziom ciśnienia akustycznego *3) Bieg wysoki/ niski db(a) 30 / / 27 4 / 33 4 / 33 Wymiary Netto mm 575 x 260 x x 260 x x 260 x x 260 x 575 Brutto (transportowe) mm 660 x 30 x x 30 x x 30 x x 30 x 635 Waga Netto kg 7,0 7,0 7,0 7,0 Brutto (transportowa) kg 20,0 20,0 20,0 20,0 Zawór rozprężny EEV wbudowany wbudowany wbudowany wbudowany Panel PMSMA PMSMA PMSMA PMSMA Wymiary Netto mm 670 x 35 x x 35 x x 35 x x 35 x 670 Brutto (transportowe) mm 77 x 93 x x 93 x x 93 x x 93 x 77 Waga Netto kg 3,0 3,0 3,0 3,0 Brutto (transportowa) kg 5,0 5,0 5,0 5,0 DVM Akcesoria standardowe Panel Akcesoria opcjonalne Sterowniki indywidualne PMSMA MWR-WE0 MWR-WH00 MWR-SH00 MR-DH00 Przestrzeń montażowa Więcej akcesoriów w rozdziale Systemy sterowania na stronie 46. Wysokość jednostki Wysokość w zabudowie Jednostka: mm Sufit podwieszany Uwagi *) Nominalne wydajności chłodzenia przy temperaturze wewnętrznej: 27 C (termometr suchy), 9 C (termometr mokry) oraz zewnętrznej: 35 C (termometr suchy), 24 C (termometr mokry). Długość przewodów chłodniczych: 5 m. Różnica poziomów: 0 m. *2) Nominalne wydajności grzania przy temperaturze wewnętrznej: 20 C (termometr suchy), 5 C (termometr mokry) oraz zewnętrznej: 7 C (termometr suchy), 6 C (termometr mokry). Długość przewodów chłodniczych: 5 m. Różnica poziomów: 0 m. *3) Poziom ciśnienia akustycznego mierzony w komorze bezechowej. Rzeczywisty poziom ciśnienia akustycznego może się różnić w zależności od warunków instalacji. - Zastrzega się możliwość dokonywania zmian zarówno w specyfikacji technicznej produktów, jak i w informacjach zawartych w niniejszym katalogu. SYSTEMY KLIMATYZACJI SAMSUNG

61 0 Dane techniczne Kasetonowe 4-kierunkowe S Model ND0454HXEA ND0564HXEA ND074HXEA Moc cieplna Chłodzenie *) kw 4,5 5,6 7, Grzanie *2) kw 5,0 6,3 8,0 Moc elektryczna W Pobór prądu A 0,9 0,9 0,2 Średnica rur instalacji chłodniczej Ciecz/ Gaz mm 6,35/2,7 6,35/2,7 9,52/5,88 Zasilanie Ø/V/Hz /220~240/50 /220~240/50 /220~240/50 Wydajność wentylatora Poziom ciśnienia akustycznego *3) Wymiary Waga Chłodzenie bieg wysoki m 3 /min 4,5 5,0 7,0 Grzanie bieg wysoki m 3 /min 6,5 6,5 8,5 Bieg wysoki/ niski db(a) 34/29 34/30 36/30 Netto mm 840 x 204 x x 204 x x 204 x 840 Brutto (transportowe) mm 90 x 226 x x 226 x x 226 x 90 Netto kg 5, 5, 5, Brutto (transportowa) kg 9, 9, 9, Zawór rozprężny EEV wbudowany wbudowany wbudowany Panel PC4NUSKA PC4NUSKA PC4NUSKA Wymiary Waga Netto mm 950 x 45 x x 45 x x 45 x 950 Brutto (transportowe) mm 005 x 00 x x 00 x x 00 x 005 Netto kg 5,9 5,9 5,9 Brutto (transportowa) kg 8,4 8,4 8,4 Akcesoria standardowe Akcesoria opcjonalne Panel Sterowniki indywidualne PC4NUSKA PC4NUSKE MWR-WE0 MWR-WH00 MWR-SH00 MR-DH00 Jonizator SPi Więcej akcesoriów w rozdziale Systemy sterowania na stronie 46. Uwagi *) Nominalne wydajności chłodzenia przy temperaturze wewnętrznej: 27 C (termometr suchy), 9 C (termometr mokry) oraz zewnętrznej: 35 C (termometr suchy), 24 C (termometr mokry). Długość przewodów chłodniczych: 5 m. Różnica poziomów: 0 m. *2) Nominalne wydajności grzania przy temperaturze wewnętrznej: 20 C (termometr suchy), 5 C (termometr mokry) oraz zewnętrznej: 7 C (termometr suchy), 6 C (termometr mokry). Długość przewodów chłodniczych: 5 m. Różnica poziomów: 0 m. *3) Poziom ciśnienia akustycznego mierzony w komorze bezechowej. Rzeczywisty poziom ciśnienia akustycznego może się różnić w zależności od warunków instalacji. - Zastrzega się możliwość dokonywania zmian zarówno w specyfikacji technicznej produktów, jak i w informacjach zawartych w niniejszym katalogu.

62 Jednostki wewnętrzne ND0904HXEA ND24HXEA ND284HXEA ND404HXEA 9,0,2 2,8 4,0 0,0 2,5 3,8 6, ,23 0,23 0,30 0,36 9,52/5,88 9,52/5,88 9,52/5,88 9,52/5,88 /220~240/50 /220~240/50 /220~240/50 /220~240/50 9,5 26,0 28,0 30,0 2,5 26,5 29,5 32,0 39/32 39/32 4 / / 38 DVM 840 x 204 x x 246 x x 288 x x 288 x x 226 x x 268 x x 30 x x 30 x 90 5, 7,0 8,7 8,7 9, 20,5 22,8 22,8 wbudowany wbudowany wbudowany wbudowany PC4NUSKA PC4NUSKA PC4NUSKA PC4NUSKA 950 x 45 x x 45 x x 45 x x 45 x x 00 x x 00 x x 00 x x 00 x 005 5,9 5,9 5,9 5,9 8,4 8,4 8,4 8,4 Przestrzeń montażowa B A Model **0704DX** **0704PX** **0904DX** **004DX** **0904PX** **254DX** **004PX** **004ZX** **254PX** **404PX** **404DX** mm mm Uwagi *) Nominalne wydajności chłodzenia przy temperaturze wewnętrznej: 27 C (termometr suchy), 9 C (termometr mokry) oraz zewnętrznej: 35 C (termometr suchy), 24 C (termometr mokry). Długość przewodów chłodniczych: 5 m. Różnica poziomów: 0 m. *2) Nominalne wydajności grzania przy temperaturze wewnętrznej: 20 C (termometr suchy), 5 C (termometr mokry) oraz zewnętrznej: 7 C (termometr suchy), 6 C (termometr mokry). Długość przewodów chłodniczych: 5 m. Różnica poziomów: 0 m. *3) Poziom ciśnienia akustycznego mierzony w komorze bezechowej. Rzeczywisty poziom ciśnienia akustycznego może się różnić w zależności od warunków instalacji. - Zastrzega się możliwość dokonywania zmian zarówno w specyfikacji technicznej produktów, jak i w informacjach zawartych w niniejszym katalogu. SYSTEMY KLIMATYZACJI SAMSUNG

63 2 Dane techniczne Kanałowe Slim Model ND022LHXEA ND028LHXEA ND036LHXEA ND045LHXEA Moc cieplna Chłodzenie *) kw 2,2 2,8 3,6 4,5 Grzanie *2) kw 2,5 3,2 4,0 5,0 Moc elektryczna W Pobór prądu A 0,40 0,40 0,40 0,60 Średnica rur instalacji chłodniczej Ciecz/ Gaz mm 6,35/2,7 6,35/2,7 6,35/2,7 6,35/2,7 Zasilanie Ø/V/Hz /220~240/50 /220~240/50 /220~240/50 /220~240/50 Wydajność wentylatora Chłodzenie bieg wysoki m 3 /min 8,0 9,0 0,0 4,5 Grzanie bieg wysoki m 3 /min 9,0 0,0 2,0 6,5 Spręż dyspozycyjny Standard/ Max. Pa 20 (0~40) 20 (0~40) 20 (0~40) 20 (0~40) Poziom ciśnienia akustycznego *3) Wymiary Waga Bieg wysoki/ niski db(a) 3 / / / / 30 Netto mm 900 x 99 x x 99 x x 99 x x 99 x 600 Brutto (transportowe) mm 33 x 333 x x 333 x x 333 x x 330 x 730 Netto kg 26,0 26,0 26,0 3,0 Brutto (transportowa) kg 3,0 3,0 3,0 39,0 Zawór rozprężny EEV wbudowany wbudowany wbudowany wbudowany Pompka skroplin (opcja) MDP-E075SEE3 MDP-E075SEE3 MDP-E075SEE3 MDP-E075SEE3 Uwagi *) Nominalne wydajności chłodzenia przy temperaturze wewnętrznej: 27 C (termometr suchy), 9 C (termometr mokry) oraz zewnętrznej: 35 C (termometr suchy), 24 C (termometr mokry). Długość przewodów chłodniczych: 5 m. Różnica poziomów: 0 m. *2) Nominalne wydajności grzania przy temperaturze wewnętrznej: 20 C (termometr suchy), 5 C (termometr mokry) oraz zewnętrznej: 7 C (termometr suchy), 6 C (termometr mokry). Długość przewodów chłodniczych: 5 m. Różnica poziomów: 0 m. *3) Poziom ciśnienia akustycznego mierzony w komorze bezechowej. Rzeczywisty poziom ciśnienia akustycznego może się różnić w zależności od warunków instalacji. - Zastrzega się możliwość dokonywania zmian zarówno w specyfikacji technicznej produktów, jak i w informacjach zawartych w niniejszym katalogu.

64 3 Jednostki wewnętrzne ND056LHXEA ND07LHXEA ND090LHXEA ND2LHXEA ND28LHXEA ND40LHXEA 5,6 7, 9,0,2 2,8 4,0 6,3 8,0 0,0 2,5 3,8 6, ,60 0,60 0,96 0,96,3,24 6,35/2,7 9,52/5,88 9,52/5,88 9,52/5,88 9,52/5,88 9,52/5,88 /220~240/50 /220~240/50 /220~240/50 /220~240/50 /220~240/50 /220~240/50 5,5 6,5 29,0 3,2 34,0 36,0 8,0 20,0 34,0 34,0 36,0 38,0 DVM 20 (0~40) 20 (0~40) 30 (0-60) 30 (0-60) 30 (0-60) 30 (0-60) 33 / / / / 36 4 / 38 4 / x 99 x x 99 x x 295 x x 295 x x 295 x x 295 x x 330 x x 330 x x 444 x x 444 x x 444 x x 444 x 83 3,0 3,0 43,0 43,0 46,0 46,0 39,0 39,0 5,5 5,5 54,5 54,5 wbudowany wbudowany wbudowany wbudowany wbudowany wbudowany MDP-E075SEE3 MDP-E075SEE3 MDP-E075SEE3 MDP-E075SEE3 MDP-E075SEE3 MDP-E075SEE3 Akcesoria standardowe Sterownik przewodowy Akcesoria opcjonalne Sterowniki indywidualne Pompki skroplin MWR-WE0 MWR-WH00 MWR-SH00 MR-DH00 MRK-A00 MRW-0A MDP-E075SEE3 Więcej akcesoriów w rozdziale Systemy sterowania na stronie 46. SYSTEMY KLIMATYZACJI SAMSUNG

65 4 Dane techniczne Kanałowe MSP Model AVXDUH056EE AVXDUH07EE AVXDUH090EE AVXDUH2EE AVXDUH28EE AVXDUH40EE Moc cieplna Chłodzenie *) kw 5,6 7, 9,0,2 2,8 4,0 Grzanie *2) kw 6,3 8,0 0,0 2,5 3,8 6,0 Moc elektryczna W Pobór prądu A,0,25,30,7,67,86 Średnica rur instalacji chłodniczej Ciecz/ Gaz mm 6,35/2,7 9,52/5,88 9,52/5,88 9,52/5,88 9,52/5,88 9,52/5,88 Zasilanie Ø/V/Hz /220~240/50 /220~240/50 /220~240/50 /220~240/50 /220~240/50 /220~240/50 Wydajność wentylatora Chłodzenie bieg wysoki m 3 /min 4,5 8,5 9,5 27,0 32,0 37,0 Grzanie bieg wysoki m 3 /min 5,5 20,0 2,5 27,0 3,0 36,0 Spręż dyspozycyjny Standard/ Max. Pa 40 (0~80) 40 (0~80) 60 (40~80) 80 (60~20) 80 (60~40) 80 (60~40) Poziom ciśnienia akustycznego *3) Wymiary Waga Bieg wysoki/ niski db(a) 37 / / / / / / 38 Netto mm 900 x 260 x x 260 x x 260 x x 320 x x 360 x x 360 x 650 Brutto (transportowe) mm 46 x 345 x x 345 x x 345 x x 420 x x 425 x x 425 x 769 Netto kg 3,0 3,0 35,0 39,0 52,0 52,0 Brutto (transportowa) kg 36,0 36,0 4,0 46,0 60,0 60,0 Zawór rozprężny EEV wbudowany wbudowany wbudowany wbudowany wbudowany wbudowany Pompka skroplin (opcja) MDP-M075SGU3 MDP-M075SGU3 MDP-M075SGU MDP-M075SGU MDP-M075SGU2 MDP-M075SGU2 Akcesoria standardowe Sterownik przewodowy Akcesoria opcjonalne Sterowniki indywidualne Pompki skroplin MWR-WE0 MWR-WH00 MWR-SH00 MR-DH00 MRK-A00 MRW-0A MDP-M075SGU MDP-M075SGU2 MDP-M075SGU3 Więcej akcesoriów w rozdziale Systemy sterowania na stronie 46. Uwagi *) Nominalne wydajności chłodzenia przy temperaturze wewnętrznej: 27 C (termometr suchy), 9 C (termometr mokry) oraz zewnętrznej: 35 C (termometr suchy), 24 C (termometr mokry). Długość przewodów chłodniczych: 5 m. Różnica poziomów: 0 m. *2) Nominalne wydajności grzania przy temperaturze wewnętrznej: 20 C (termometr suchy), 5 C (termometr mokry) oraz zewnętrznej: 7 C (termometr suchy), 6 C (termometr mokry). Długość przewodów chłodniczych: 5 m. Różnica poziomów: 0 m. *3) Poziom ciśnienia akustycznego mierzony w komorze bezechowej. Rzeczywisty poziom ciśnienia akustycznego może się różnić w zależności od warunków instalacji. - Zastrzega się możliwość dokonywania zmian zarówno w specyfikacji technicznej produktów, jak i w informacjach zawartych w niniejszym katalogu.

66 5 Jednostki wewnętrzne Kanałowe HSP Model ND2HHXEB ND28HHXEB ND40HHXEB Moc cieplna Chłodzenie *) kw,2 2,8 4.0 Grzanie *2) kw 2,5 3,8 6.0 Moc elektryczna W Pobór prądu A 3,6 3,75 3,9 Średnica rur instalacji chłodniczej Ciecz/ Gaz mm 9,52/5,88 9,52/5,88 9,52/5,88 Zasilanie Ø/V/Hz, 2, 220~240, 50, 2, 220~240, 50, 2, 220~240, 50 Wydajność wentylatora Chłodzenie bieg wysoki m 3 /min 32,0 35,0 39,0 Grzanie bieg wysoki m 3 /min 3,0 34,0 38,0 DVM Spręż dyspozycyjny Standard/ Max. Pa 00 (50~200) 00 (50~200) 00 (50~200) Poziom ciśnienia akustycznego *3) Wymiary Waga Bieg wysoki/ niski db(a) 43 / / / 4 Netto mm 200 x 360 x x 360 x x 360 x 650 Brutto (transportowe) mm 447 x 425 x x 425 x x 425 x 769 Netto kg Brutto (transportowa) kg Zawór rozprężny EEV wbudowany wbudowany wbudowany Pompka skroplin (opcja) MDP-M075SGU2 MDP-M075SGU2 MDP-M075SGU2 Akcesoria standardowe Sterownik przewodowy Akcesoria opcjonalne Sterowniki indywidualne Pompki skroplin MWR-WE0 MWR-WH00 MWR-SH00 MR-DH00 MRK-A00 MRW-0A MDP-M075SGU MDP-M075SGU2 MDP-M075SGU3 Więcej akcesoriów w rozdziale Systemy sterowania na stronie 46. Uwagi *) Nominalne wydajności chłodzenia przy temperaturze wewnętrznej: 27 C (termometr suchy), 9 C (termometr mokry) oraz zewnętrznej: 35 C (termometr suchy), 24 C (termometr mokry). Długość przewodów chłodniczych: 5 m. Różnica poziomów: 0 m. *2) Nominalne wydajności grzania przy temperaturze wewnętrznej: 20 C (termometr suchy), 5 C (termometr mokry) oraz zewnętrznej: 7 C (termometr suchy), 6 C (termometr mokry). Długość przewodów chłodniczych: 5 m. Różnica poziomów: 0 m. *3) Poziom ciśnienia akustycznego mierzony w komorze bezechowej. Rzeczywisty poziom ciśnienia akustycznego może się różnić w zależności od warunków instalacji. - Zastrzega się możliwość dokonywania zmian zarówno w specyfikacji technicznej produktów, jak i w informacjach zawartych w niniejszym katalogu. SYSTEMY KLIMATYZACJI SAMSUNG

67 6 Dane techniczne Konsole 2,6~3,5 kw 5,2 kw Model AVXTJH028EE AVXTJH036EE AVXTJH056EE Moc cieplna Chłodzenie *) kw 2,8 3,6 5,6 Grzanie *2) kw 3,2 4,0 6,3 Moc elektryczna W Pobór prądu A 0,25 0,29 0,49 Średnica rur instalacji chłodniczej Ciecz/ Gaz mm 6,35/2,7 6,35/2,7 6,35/2,7 Zasilanie Ø/V/Hz /220~240/50 /220~240/50 / /50 Chłodzenie bieg wysoki m 3 /min 7,0 8,5 3,0 Wydajność wentylatora Grzanie bieg wysoki m 3 /min 7,2 9,0 3,5 Poziom ciśnienia akustycznego *3) Wymiary Waga Bieg wysoki/ niski db(a) 38 / / 24 44/25 Netto mm 720 x 620 x x 620 x x 620 x 99 Brutto (transportowe) mm 80 x 70 x x 70 x x 70 x 295 Netto kg 5,2 5,2 5,2 Brutto (transportowa) kg 20,3 20,3 20,3 Zawór rozprężny EEV wbudowany wbudowany wbudowany Akcesoria standardowe Sterownik bezprzewodowy Akcesoria opcjonalne Sterowniki indywidualne MWR-WE0 MWR-WH00 MWR-SH00 MR-DH00 Więcej akcesoriów w rozdziale Systemy sterowania na stronie 46. Uwagi *) Nominalne wydajności chłodzenia przy temperaturze wewnętrznej: 27 C (termometr suchy), 9 C (termometr mokry) oraz zewnętrznej: 35 C (termometr suchy), 24 C (termometr mokry). Długość przewodów chłodniczych: 5 m. Różnica poziomów: 0 m. *2) Nominalne wydajności grzania przy temperaturze wewnętrznej: 20 C (termometr suchy), 5 C (termometr mokry) oraz zewnętrznej: 7 C (termometr suchy), 6 C (termometr mokry). Długość przewodów chłodniczych: 5 m. Różnica poziomów: 0 m. *3) Poziom ciśnienia akustycznego mierzony w komorze bezechowej. Rzeczywisty poziom ciśnienia akustycznego może się różnić w zależności od warunków instalacji. - Zastrzega się możliwość dokonywania zmian zarówno w specyfikacji technicznej produktów, jak i w informacjach zawartych w niniejszym katalogu.

68 7 Jednostki wewnętrzne Przypodłogowo-przysufitowe Model AVXTFH056EE AVXTFH07EE Moc cieplna Chłodzenie *) kw 5,6 7, Grzanie *2) kw 6,3 8,0 Moc elektryczna W Pobór prądu A 0,33 0,35 Średnica rur instalacji chłodniczej Ciecz/ Gaz mm 6,35/2,7 9,52/5,88 Zasilanie Ø/V/Hz /220~240/50 /220~240/50 Wydajność wentylatora Poziom ciśnienia akustycznego *3) Chłodzenie bieg wysoki m 3 /min 4,0 8,0 Grzanie bieg wysoki m 3 /min 4,5 8,5 Bieg wysoki/ niski db(a) 38 / 32 4 / 36 DVM Wymiary Waga Netto mm 000 x 650 x x 650 x 200 Brutto (transportowe) mm 074 x 726 x x 726 x 294 Netto kg 22,0 22,0 Brutto (transportowa) kg 26,0 26,0 Zawór rozprężny EEV zewnętrzny zewnętrzny Akcesoria standardowe Sterownik bezprzewodowy Akcesoria opcjonalne Sterowniki indywidualne MWR-WE0 MWR-WH00 MWR-SH00 MR-DH00 Więcej akcesoriów w rozdziale Systemy sterowania na stronie 46. Uwagi *) Nominalne wydajności chłodzenia przy temperaturze wewnętrznej: 27 C (termometr suchy), 9 C (termometr mokry) oraz zewnętrznej: 35 C (termometr suchy), 24 C (termometr mokry). Długość przewodów chłodniczych: 5 m. Różnica poziomów: 0 m. *2) Nominalne wydajności grzania przy temperaturze wewnętrznej: 20 C (termometr suchy), 5 C (termometr mokry) oraz zewnętrznej: 7 C (termometr suchy), 6 C (termometr mokry). Długość przewodów chłodniczych: 5 m. Różnica poziomów: 0 m. *3) Poziom ciśnienia akustycznego mierzony w komorze bezechowej. Rzeczywisty poziom ciśnienia akustycznego może się różnić w zależności od warunków instalacji. - Zastrzega się możliwość dokonywania zmian zarówno w specyfikacji technicznej produktów, jak i w informacjach zawartych w niniejszym katalogu. SYSTEMY KLIMATYZACJI SAMSUNG
