1 Karta katalogowa SHQ2A-MF100 Wielofunkcyjny siłownik liniowy do przestawiania przepustnic powietrza i zaworów suwakowych w systemach wentylacyjnych i klimatyzacyjnych w budynkach. Do przepustnic o powierzchni do ok. 1,3 m 2 Siła przesuwu 200 N Napięcie znamionowe 2 V AC / DC Sterowanie: analogowe V DC lub zmienne Sygnał sprzężenia zwrotnego V DC lub zmienny Skok maks. 100 mm, nastawialny z krokiem 20 mm Czas ruchu 7 s lub zmienny Dane techniczne Dane elektryczne Napięcie znamionowe 2 V AC, 0/60 Hz / 2 V DC Zakres roboczy 19, ,8 V AC / 21, ,8 V DC Pobór mocy praca w spoczynku moc znamionowa 12 W przy znamionowym momencie obrotowym 1, W 18 VA (I maks. 20 ms) Przyłącza Kabel 1 m, x 0,7 mm 2 Dane funkcjonalne stawienia fabryczne Zmienna stawienia Siła przesuwu min. 200 N przy napięciu znamionowym Zredukowany o 2%, 0%, 7%... Sterowanie sygnał nastawczy V DC, impedancja wejściowa 100 k Zamknij/Otwórz, analogowe ( V DC)... Zakres pracy V DC Punkt początkowy 0, V DC Punkt końcowy 2, V DC... Sygnał sprzężenia zwrotnego V DC, maks. 0, ma Punkt początkowy 0,... 8 V DC (napięcie pomiarowe) Punkt końcowy 2, V DC... olerancja pozycjonowania ±% Kierunek ruchu Wybierany przełącznikiem 0 / 1 Kierunek ruchu przy sygnale nastawczym = 0 V Zgodnie z położeniem przełącznika Odwracany elektronicznie (1 lub 0 )... Ręczne przestawianie Przycisk wysprzęglający przekładnię, możliwość zablokowania Regulacja skoku mm, regulowany z krokiem 20 mm, może być zmniejszany z obu stron przy użyciu ograniczników mechanicznych Czas ruchu 7 s / 100 mm s / 100 mm... Automatyczne dostosowywanie zakresu pracy Ręczne uruchamianie funkcji dostosowywania Dostosowywanie / oraz napięcia pomiarowego do mechanicznie ustalonego skoku przy użyciu przycisku lub przy użyciu oprogramowania PC-ool. synchronizowanie uruchamiane automatycznie przy każdym załączeniu zasilania.... Sterowanie ręczne MAX (maksymalne otwarcie) = 100% MAX = (MIN 32%) % MIN (minimalne otwarcie) = 0% MIN = 0%... (MAX 32%) ZS (położenie pośrednie, tylko przy = 0% ZS = MIN... MA X zasilaniu napięciem przemiennym)... Poziom mocy akustycznej 2 db (A) Przy czasie ruchu 7 s = 2 db (A) 30 s = 2 db (A) jemny moment obrotowy! 0% momentu znamionowego (waga: można stosować tylko przy ograniczeniach. Prosimy skontaktować się z przedstawicielem firmy Belimo.) Bezpieczeństwo Klasa ochronności III (napięcie bezpieczne niskie / klasa zasilania 2 wg L) Kategoria ochronna obudowy IP w każdej pozycji montażu NEMA 2, typ obudowy 2 wg L Kompatybilność elektromagnetyczna CE zgodnie z 200/108/EC Certyfikaty clus wg L A i L oraz CAN/CSA E :02 Certyfikat zgodności z IEC/EN i IEC/EN Zasada działania yp 1 (EN ) Odporność na impulsy napięciowe 0,8 kv (EN ) Stopień zanieczyszczenia środowiska 3 (EN ) 2-SHQ2A-MF100 pl v Dane techniczne mogą ulec zmianie. 1 / 6

2 SHQ2A-MF100 Wielofunkcyjny siłownik liniowy, 2 V AC/DC, 200 N, Dane techniczne (Ciąg dalszy) emperatura otoczenia C (brak ograniczeń )! C (waga: można stosować tylko przy ograniczeniach. Prosimy skontaktować się z przedstawicielem firmy Belimo.) emperatura składowania C Wilgotność otoczenia 9% wilg. wzgl., brak kondensacji (EN ) Konserwacja Bezobsługowy Wymiary / masa Wymiary Patrz Wymiary na str. 6. Masa Około 1,2 kg wagi dotyczące bezpieczeństwa! Siłownika nie wolno stosować w dziedzinach innych niż wymienione w dokumentacji, w szczególności siłownik nie może być stosowany w samolotach, ani innych środkach transportu powietrznego. Montaż może być wykonywany wyłącznie przez osoby o odpowiednim przeszkoleniu. Podczas montażu przestrzegać obowiązujących przepisów i norm. rządzenie może być otwierane tylko przez producenta. żytkownik nie może ani wymieniać, ani naprawiać żadnych elementów urządzenia. Nie wolno odłączać kabla od urządzenia. Jeżeli mogą wystąpić siły poprzeczne, to trzeba zawsze stosować obrotowe zamocowania oraz łączniki, które są dostępne jako akcesoria. Ponadto, nie wolno mocno dokręcać śrub mocujących siłownik. Siłownik musi być ruchomy dzięki zamocowaniu obrotowemu (patrz wagi dotyczące montażu ). Jeżeli siłownik liniowy pracuje w silnie zanieczyszczonej atmosferze, to po stronie systemu trzeba podjąć odpowiednie środki zaradcze. Nadmierne złogi pyłu, sadzy, itp. mogą uniemożliwić prawidłowe wysuwanie oraz wsuwanie zębatki. Jeżeli siłownik nie jest zainstalowany w pozycji poziomej, to przycisk wysprzęglający przekładnię wolno naciskać tylko wtedy, gdy na zębatkę nie jest wywierany żaden nacisk. Przy obliczaniu wymaganej siły przesuwu trzeba uwzględnić dane dostarczone przez producentów przepustnic lub zaworów suwakowych (powierzchnia, przekrój, konstrukcja, miejsce montażu), jak również warunki przepływu powietrza. Jeżeli zastosowano obrotowe zamocowanie i/lub łącznik, to należy oczekiwać zmniejszenia siły nacisku. Funkcję automatycznego dostosowania skoku trzeba uruchomić podczas rozruchu systemu oraz po każdej regulacji skoku (nacisnąć przycisk adaptacji). rządzenie zawiera elementy elektroniczne. Nie wolno go wyrzucać wraz z odpadami domowymi. Ze zużytym lub uszkodzonym urządzeniem trzeba postępować zgodnie z obowiązującymi przepisami dotyczącymi utylizacji odpadów. Cechy charakterystyczne wyrobu Zasada działania Siłowniki parametryzowalne Łatwy montaż bezpośredni Ręczne przestawianie Regulowany skok Wysoka niezawodność działania Do sterowania siłownikiem jest używany standardowy sygnał nastawczy V DC. Siłownik ustawia się w pozycji zgodnej z sygnałem nastawczym. Napięcie pomiarowe służy do elektrycznego sygnalizowania położenia przepustnicy % oraz jako sygnał nastawczy dla siłowników podrzędnych. stawienia fabryczne są dostosowane do większości najczęściej występujących aplikacji. Sygnały wejściowy i wyjściowy oraz inne parametry można modyfikować przy użyciu oprogramowania BELIMO Service ool, MF-P. Siłownik można podłączyć bezpośrednio do systemu wentylacyjnego przy użyciu śrub dostarczonych w zestawie. Głowicę zębatki podłącza się do ruchomej części elementu systemu wentylacyjnego, bezpośrednio po stronie złącza lub przy użyciu łącznika Z-KS1. Przestawianie ręczne jest możliwe po naciśnięciu przycisku (przekładnia pozostaje wysprzęglona aż do zwolnienia przycisku, wciśnięty przycisk można zablokować). Przy użyciu zderzaków mechanicznych można regulować skok zębatki z obu stron z krokiem 20 mm. rzeba pamiętać, że minimalny dopuszczalny skok wynosi 0 mm. Siłownik jest zabezpieczony przed przeciążeniem, nie wymaga wyłączników krańcowych i zatrzymuje się automatyczne po dojściu do zderzaka. 2 / 6 2-SHQ2A-MF100 pl v Dane techniczne mogą ulec zmianie.

3 SHQ2A-MF100 Cechy charakterystyczne wyrobu Pozycja podstawowa Wielofunkcyjny siłownik liniowy, 2 V AC/DC, 200 N, (Ciąg dalszy) Przy pierwszym włączeniu zasilania, tzn. przy rozruchu lub po naciśnięciu przycisku wysprzęglającego przekładnie, siłownik ustawia się w pozycji podstawowej. Położenie przełącznika kierunku ruchu 1 = 0 wysunięte Pozycja podstawowa 0 = 0 wsunięte Siłownik ustawia się w położeniu zgodnym z sygnałem nastawczym. Akcesoria Połączenia elektryczne Opis Karta katalogowa Akcesoria elektryczne Oprogramowanie PC ool MF-P wersja 3.3 lub nowsza 2 - MF-P Pozycjoner SG SG..2 Regulator zakresu nastawy SBG2 Cyfrowy wskaźnik położenia ZAD2 2 - SBG2 2 - ZAD2 Akcesoria mechaniczne Obrotowe zamocowanie kompensujące siły boczne Z-DS1 2 - Z-SH..A.. Łącznik, typ Z-KS1 2 - Z-SH..A.. Zestaw ogranicznika, typ Z-AS1 2 - Z-SH..A.. Schemat połączeń waga Podłączać poprzez transformator bezpieczeństwa. Jest możliwe równoległe połączenie kilku siłowników. Sprawdzić pobór mocy.! V DC V DC Kolory przewodów: 1 = czarny 2 = czerwony 3 = biały = pomarańczowy Długość przewodów C A = Siłownik C = Jednostka sterująca L 1 = Kabel połączeniowy Belimo, 1 m ( x 0,7 mm 2 ) L 2 = Kabel klienta L tot = Maksymalna długość kabla waga Przy równoległym podłączaniu siłowników maksymalną długość kabla trzeba podzielić przez liczbę siłowników. L 2 L 1 L tot A Przekrój L 2 / Maks. długość kabla L tot = L 1 L 2 AC DC Przykład dla napięcia stałego 0,7 mm 2 30 m m 1 m (L 1 ) m (L 2 ) 1,00 mm 2 0 m 8 m 1 m (L 1 ) 7 m (L 2 ) 1,0 mm 2 70 m 12 m 1 m (L 1 ) 11 m (L 2 ) 2,0 mm m 20 m 1 m (L 1 ) 19 m (L 2 ) N L AC 230 V AC 2 V C A = Siłownik C = Jednostka sterująca L 1 = Kabel połączeniowy Belimo, 1 m ( x 0,7 mm 2 ) waga Jeżeli kable zasilania oraz danych są układane oddzielnie, to nie występują dodatkowe ograniczenia dotyczące instalacji. L 1 A 2-SHQ2A-MF100 pl v Dane techniczne mogą ulec zmianie. 3 / 6

4 SHQ2A-MF100 Wielofunkcyjny siłownik liniowy, 2 V AC/DC, 200 N, Funkcje przy ustawieniach podstawowych Przestawianie napięciem 2 V AC z zestykami przekaźnika a b c np. 1N 007 ( V DC) Funkcje a b c 0% Przestawianie napięciem 2 V AC z przełącznikiem obrotowym ( V DC) np. 1N 007 Poz. 1 0% Funkcje ZS 0% (położenie pośrednie) 2 ZS 0% (położenie pośrednie) 100% 3 100% Sterowanie zgodnie z sygnałem Sterowanie zgodnie z sygnałem Zdalne sterowanie % Z SGA2 SGF2 SGE2 Pozycjoner Ograniczenie minimalnego otwarcia Z SGA2 SGF2 SGE2 Pozycjoner [V] 10 ( V DC) min 0 [%] Sterowanie urządzenie nadrzędne/podrzędne (master/slave) (w zależności od położenia) Sterowanie prądowe ma przy użyciu zewnętrznego rezystora DC V 00 Ω () () ma Do siłownika nadążnego DC V DC V Siłownik nadrzędny Siłownik podrzędny Rezystor 00 przetwarza sygnał prądowy ma na sygnał napięciowy V DC. Wskaźnik położenia ZAD2 Dostosowywanie kierunku ruchu Sprawdzanie działania Procedura Do zacisków 1 i 2 podłączyć napięcie zasilania 2 V AC. Odłączyć zacisk 3: Przy kierunku ruchu 0: Siłownik przesuwa się w kierunku Przy kierunku ruchu 1: Siłownik przesuwa się w kierunku Zewrzeć zaciski 2 i 3: siłownik obraca się w przeciwnym kierunku. / 6 2-SHQ2A-MF100 pl v Dane techniczne mogą ulec zmianie.

5 SHQ2A-MF100 Wielofunkcyjny siłownik liniowy, 2 V AC/DC, 200 N, Funkcje siłowników przy specjalnych wartościach parametrów Przestawianie napięciem 2 V AC oraz ograniczenie z zestykami przekaźnika a b c d e np. 1N 007 ( V DC) Funkcje a b c d e ZAMKNIĘCIE 1) MIN ZS (położenie pośrednie) MAX Przestawianie napięciem 2 V AC oraz ograniczenie z przełącznikiem obrotowym ZAMKNIĘCIE 1) MIN ZS MAX OWARCIE ( V DC) np. 1N 007 OWARCIE Sterowanie zgodnie z sygnałem 1) waga! Funkcja ta działa tylko wtedy, gdy jako punkt początkowy zakresu pracy zdefiniowano min. 0,6 V. Sterowanie Zamknij/Otwórz wagi dotyczące montażu Aplikacje bez sił ścinających Aplikacje z siłami ścinającymi waga! Jeżeli zastosowano obrotowe zamocowanie! i/lub łącznik, to należy oczekiwać zmniejszenia siły nacisku. Siłownik liniowy mocuje się bezpośrednio do obudowy śrubami w trzech punktach. Następnie przymocować głowicę zębatki do ruchomej części elementu systemu wentylacyjnego (np. przepustnicy lub zaworu suwakowego). Łącznik z gwintem wewnętrznym (Z-KS1) mocuje się do głowicy zębatki. Zamocowanie obrotowe (Z-DS1) przykręca się do elementu systemu wentylacyjnego. Następnie, przy użyciu dostarczonej w zestawie śruby, przykręcić siłownik do uprzednio zainstalowanego obrotowego zamocowania. Łącznik, który mocuje się do głowicy zębatki, trzeba połączyć z ruchomą częścią elementu systemu wentylacyjnego (np. przepustnicy lub zaworu suwakowego). Siły ścinające można w pewnych granicach kompensować przy użyciu zamocowania obrotowego i/lub łącznika. Maksymalny dopuszczalny kąt wychylenia obrotowego zamocowania oraz łącznika wynosi 10, w bok oraz w górę. 2-SHQ2A-MF100 pl v Dane techniczne mogą ulec zmianie. / 6

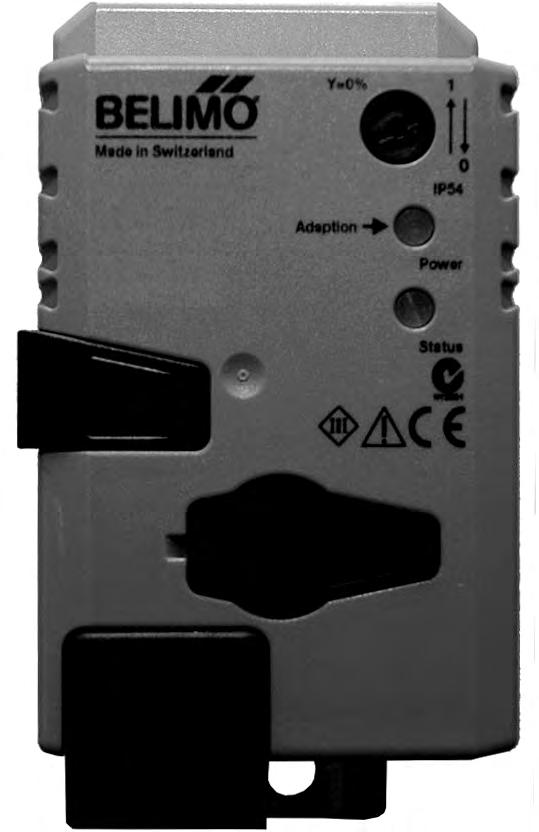

6 SHQ2A-MF100 Wielofunkcyjny siłownik liniowy, 2 V AC/DC, 200 N, Wymiary [mm] Rysunki wymiarowe Elementy obsługowe oraz kontrolki Przełącznik kierunku ruchu Przełączanie: zmienia się kierunek ruchu 2 Przycisk oraz zielona kontrolka LED Wyłączona: brak zasilania lub awaria Włączona: praca Naciśnięcie włącza funkcję dostosowania skoku, następnie siłownik powraca przycisku: do standardowego trybu pracy. 3 Przycisk oraz żółta kontrolka LED Wyłączona: standardowy tryb pracy Włączona: trwa proces dostosowywania lub synchronizacji Naciśnięcie Brak funkcji przycisku: Przycisk wysprzęglający przekładnię Naciśnięcie następuje wysprzęglenie przekładni, wyłączenie silnika, przycisku: można ręcznie zmieniać położenie Zwolnienie włączenie przekładni, rozpoczęcie synchronizacji, następnie powrót przycisku: do standardowego trybu pracy Gniazdo serwisowe do podłączania przyrządów parametryzujących oraz serwisowych Sprawdzić podłączenie napięcia zasilania a) Wyłączona 2 oraz włączona 3. Sprawdzić podłączenie zasilania. b) Miga 2 oraz miga 3. Prawdopodobnie zamieniono przewody oraz. BELIMO Siłowniki S.A. ul. Zagadki Warszawa el Fax info@belimo.pl 6 / 6 2-SHQ2A-MF100 pl v Dane techniczne mogą ulec zmianie.
