1 (12) OPI S OCHRONN Y WZORU PRZEMYSŁOWEGO (19) PL (11 ) 6783 (21) Nume r zgłoszenia: 4742 (51) Klasyfikacja : (22) Dat a zgłoszenia: (54) Płyt a izolacyjna (73) Uprawnion y z rejestracj i wzoru przemysłowego : TERMO ORGANIKA Sp. z o.o., Kraków, (PL) (45) O udzieleni u praw a z rejestracj i ogłoszono : WU P 01/2005 (72) Twórca(y) wzor u przemysłowego : Rams Witold, Oświęcim-Brzezinka, (PL )

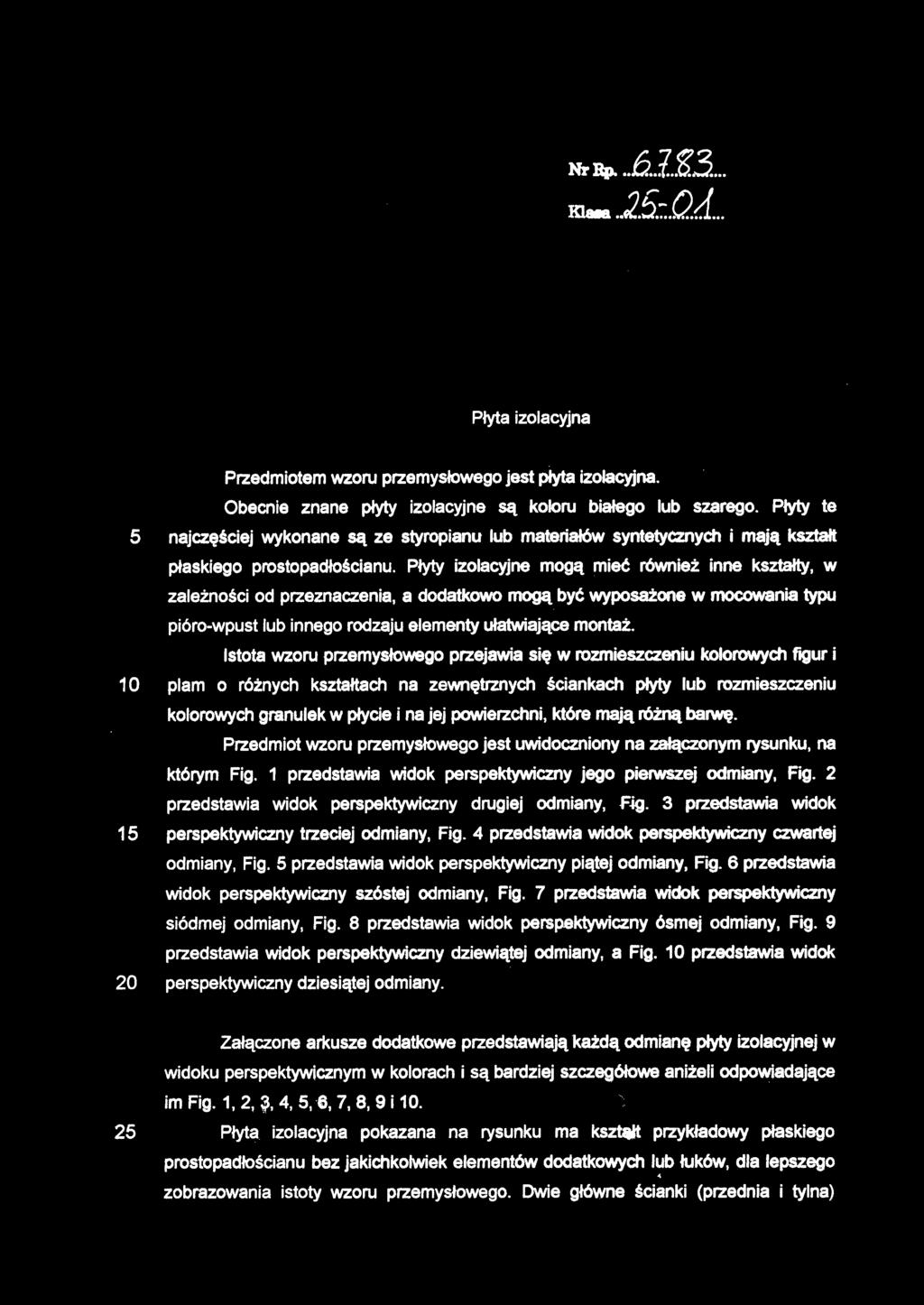

2 Płyta izolacyjna Przedmiotem wzoru przemysłowego jest płyta izolacyjna. Obecnie znan e płyt y izolacyjn e s ą kolor u białeg o lu b szarego. Płyt y t e najczęściej wykonan e s ą z e styropian u lu b materiałó w syntetycznyc h i maj ą kształ t płaskiego prostopadłościanu. Płyt y izolacyjn e mog ą mie ć równie ż inn e kształty, w zależności od przeznaczenia, a dodatkowo mogą być wyposażone w mocowania typu pióro-wpust lub innego rodzaju elementy ułatwiające montaż. Istota wzoru przemysłowego przejawia się w rozmieszczeniu kolorowych figur i plam o różnyc h kształtac h n a zewnętrznyc h ściankac h płyt y lu b rozmieszczeni u kolorowych granulek w płycie i na jej powierzchni, które mają różną barwę. Przedmiot wzoru przemysłowego jest uwidoczniony na załączonym rysunku, na którym Fig. 1 przedstawi a wido k perspektywiczn y jeg o pierwsze j odmiany, Fig. 2 przedstawia wido k perspektywiczn y drugie j odmiany, Fig. 3 przedstawi a wido k perspektywiczny trzecie j odmiany, Fig. 4 przedstawi a widok perspektywiczny czwarte j odmiany, Fig. 5 przedstawia widok perspektywiczny piątej odmiany, Fig. 6 przedstawi a widok perspektywiczn y szóste j odmiany, Fig. 7 przedstawi a wido k perspektywiczn y siódmej odmiany, Fig. 8 przedstawi a wido k perspektywiczn y ósme j odmiany, Fig. 9 przedstawia wido k perspektywiczn y dziewiąte j odmiany, a Fig. 1 0 przedstawi a widok perspektywiczny dziesiątej odmiany. Załączone arkusze dodatkowe przedstawiają każdą odmianę płyty izolacyjnej w widoku perspektywicznym w kolorach i są bardziej szczegółowe aniżeli odpowiadające im Fig. 1,2,$, 4, 5,6,7, 8, 9 i 10. Płyta izolacyjn a pokazan a n a rysunk u m a kształ t przykładow y płaskieg o prostopadłościanu be z jakichkolwiek elementów dodatkowych lu b łuków, dla lepszego zobrazowania istot y wzor u przemysłowego. Dwi e główn e ściank i (przedni a i tylna )

3 usytuowane s ą równolegl e d o płaszczyzn y płyt y izolacyjnej. Ściank i czołow e płyt y izolacyjnej s ą usytuowan e zasadnicz o prostopadl e d o głównyc h ścianek. Ściank i boczne z kole i są usytuowane zasadniczo prostopadle do ścianek głównych i ścianek czołowych. Płyta moż e by ć wykonana z granule k o różnych kształtach i różnych kolorac h sczepionych ze sobą. We wstępnej fazie produkcji płyty, poprzez wymieszanie ze sobą granulek o różnyc h kolorac h w różnyc h stosunkac h wagowyc h lu b objętościowych, przygotowuje si ę mieszanin ę o różne j zawartośc i granulek, najczęście j białych, z domieszką granule k czerwonych, niebieskich, zielonyc h alb o żółtyc h lu b ic h mieszaniny. P o procesie sczepienia granulek, półwyrób jest cięty na płyty o wymiarach i kształtac h wedłu g zapotrzebowania. W przypadku, gd y płaszczyzn ą dane j ściank i płyty zostanie przecięta granulka biała, to na danej ściance powstanie figura płaska w kolorze biały m o powierzchn i równe j przekrojow i granulk i białej. W przypadku, gd y płaszczyzną dane j ściank i zostani e przecięt a kolorow a granulka, przykładow o granatowa, t o n a dane j ścianc e powstani e figur a płask a w kolorz e y»a*htowy m o powierzchni równe j przekrojow i granulk i granatowej. Prz y przecinani u granulek, w zależności o d miejsc a przecięci a granulk i i jej wielkości, powstan ą figur y o różny m kształcie i różnej wielkości. W zależnośc i o d procentowe j zawartości, wielkośc i i kształci e granule k kolorowych i białych lub czarnych w całej masie służącej do wykonania płyty, powstaną ścianki o różnym procentowym udziale powierzchni danego koloru w całej powierzchni ścianki. Statystycznie rzec z ujmując, udzia ł procentowy powierzchn i danego kolor u w całej powierzchni ściank i będzie odpowiadał udziałow i procentowem u lu b wagowemu granulek danego koloru w masie granulek płyty izolacyjnej. Udział procentowy danego koloru w całe j powierzchn i ściank i moż e si ę waha ć w granicac h o d 1 % d o 100 % zmieniany w sposób ciągły lub skokowo lub kombinacji tych udziałów. Płyt y izolacyjne pokazane n a figurach 1, 3 i 5 maj ą na swoich ściankach figury kolor u odpowiednio - czerwonego, zielonego i niebieskiego, prz y czym powierzchnia pły t w tych odmianach wzoru przemysłowego pokryta jest stosunkowo niewielką ilością kolorowych plamek o niewielkich rozmiarach. Odmian y wzoru przemysłowego pokazane na figurach 2, 4 i 6 przedstawiają płyt y izolacyjn e o znaczne j zawartośc i granule k odpowiedni o - czerwonych, zielonyc h i niebieskich, o niec o większyc h rozmiarac h i rozmaityc h kształtach. Kształt y kolorowyc h plame k n a powierzchn i pły t przedstawionyc h w odmianach 2, 4 i 6 s ą symetryczne, o kształtac h zbliżonych d o koła, prostokąt a albo wielokątów foremnych oraz asymetryczne. Wzór przemysłow y w odmiani e pokazane j na Fig. 7 przedstawi a biał ą płyt ę izolacyjn ą pokryt ą czarnymi, stosunkow o dużym i

4 plamkami zbliżonym i kształte m d o prostokątów, kwadratów, trójkątów, kó ł i rombów. Płyta izolacyjn a pokazan e n a Fig. 8 m a biał ą powierzchni ę pokryt ą różnokształtnym i plamkami w kolorz e żółtym. Płyt a izolacyjn a w odmiani e pokazane j n a Fig. 9 posiad a białą powierzchnię, pokryt ą w znacznym stopni u czarnymi i szarymi wielokształtnymi, nieregularnymi plamami. Powierzchni a płyt y w dziewiąte j odmiani e przypomin a z wyglądu skór ę dalmatyńczyka. Wzó r przemysłow y pokazan y n a Fig. 10 stanow i płyt a izolacyjna posiadając a n a powierzchn i teksturę zbliżoną z wygląd u do jasnoszarych i ciemnoszarych bąbelków. Pokrycie powierzchn i płyt y plamkam i o różny m kształcie, wielkośc i i różny m kolorze moż e by ć dokonan e rozmaitym i technikami. Plamk i mog ą by ć nanoszon e poprzez natrys k granulek kolorowych, lakier u lub farby albo odciśnięcie prz y pomocy matrycy. Materiałem płyt y izolacyjne j jest styropia n lu b inn y materia ł o właściwościac h hydro-, termo - lu b dźwiękoizolacyjnych, a któreg o gęstoś ć zależn a jes t o d przeznaczenia płyt Kształt płyty izolacyjnej według wzoru przemysłowego może być dowolny. Cechami istotnym i wzor u przemysłoweg o płyt y izolacyjne j wedłu g wzor u przemysłowego jes t rozmieszczeni e n a zewnętrznyc h ścinkac h płyt y żółtych, czerwonych, niebieskich, zielonych, szaryc h lu b czarnych płaskic h figur lub plamek o małych powierzchniac h i rozmaityc h kształtach. Kolorowe, czarn e lu b szar e figur y płaskie, rozmieszczone są zasadniczo równomiernie na powierzchni płyty izolacyjnej.

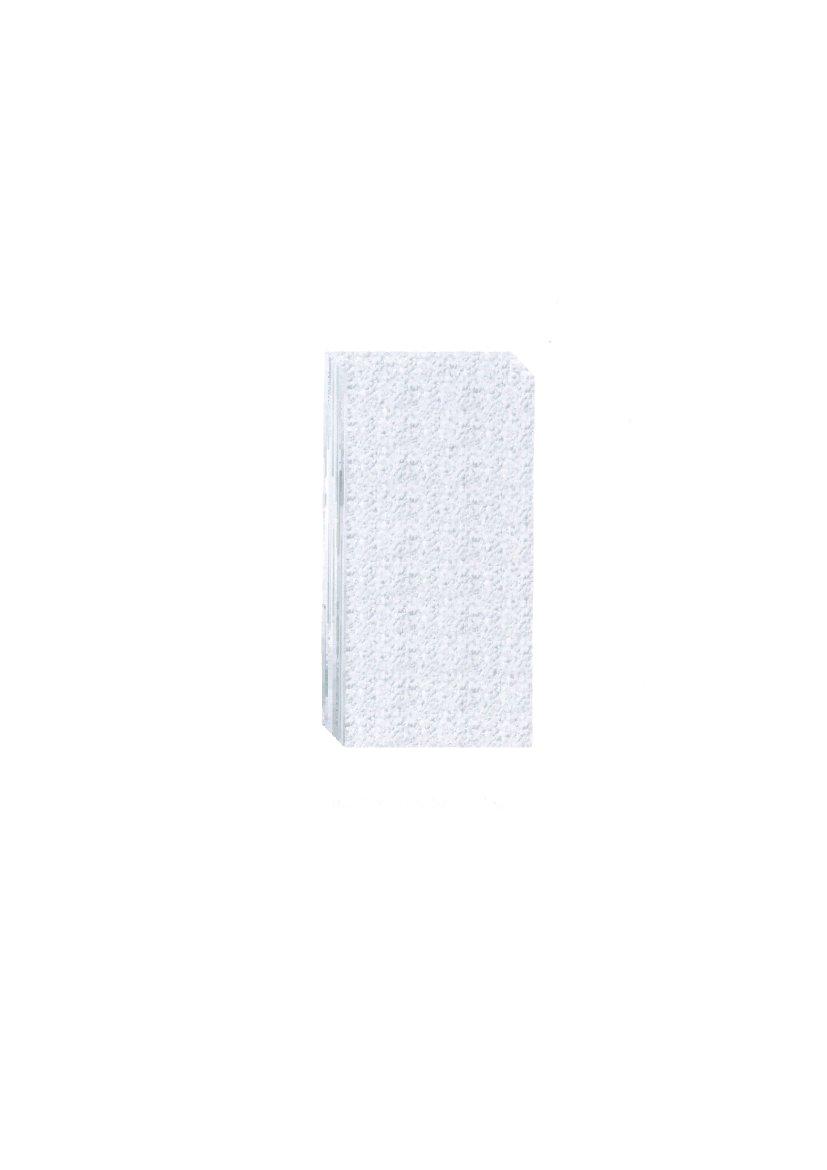

5 Fig. 1 Fig. 2 Fig. 3 Fig. 4 Fig. 5 Fig. 6 Fig. 7 Fig.8 Fig.9 Fig. 10
