1 (12) OPI S OCHRONN Y WZORU PRZEMYSŁOWEGO (19) PL (11) (21) Numer zgłoszenia: (51) Klasyfikacja: (22) Data zgłoszenia: (54) Podstawk a do soli, pieprzu i serwetek papierowyc h (73) Uprawniony z rejestracji wzoru przemysłowego : ATS display Sp. z o.o., Wiązowna, (PL) (45) O udzieleniu prawa z rejestracji ogłoszono: WU P 11/200 6 (72) Twórca(y) wzoru przemysłowego : Stankiewicz Adam, Warszawa, (PL); Stankiewicz Tomasz, Warszawa, (PL)

2 Podstawka do soli, pieprzu i serwetek papierowyc h Przedmiotem wzor u przemysłoweg o jes t podstawk a d o soli, pieprz u i serwetek papierowych. Podstawka d o soli, pieprz u i serwete k papierowyc h wedłu g wzor u przemysłowego odróżni a si ę od znanych tego typu podstawe k now ą i posiadającą indywidualny charakte r postacią, oryginalności ą w układzi e linii, kształt u i konturów, c o pozwolił o n a nadani e je j zupełni e nowyc h cec h funkcjonalnyc h i użytkowych. Znane s ą podstawk i d o soli, pieprz u wykonan e jak o metalow e lu b plastikowe konstrukcj e z umieszczony m w górne j częśc i uchwyte m d o ic h przenoszenia. Wykonywan e s ą najczęście j w kształci e koszyczkó w i służ ą do wyeksponowani a umieszczonyc h w nic h solnicze k i pieprzniczek. Znajdują on e zastosowani e w domach, kawiarniac h i restauracjach. Z e względu n a to, ż e znan e podstawk i maj ą w stosunk u d o gabarytó w niewielką powierzchni ę podstaw y s ą bardz o niestabiln e i w warunkac h kawiarnianych cz y te ż restauracyjnyc h ni e sprawdzaj ą się, gdy ż bardz o często dochodz i d o ic h przewrócenia i rozsypania sol i cz y pieprzu. Podstawka do soli, pieprzu i serwetek papierowyc h według przedstawioneg o wzoru przemysłoweg o m a cech y nowośc i i oryginalnośc i wynikając e z nowe j postaci je j kształtu, ja k równie ż właściwośc i użyteg o d o je j budow y materiał u i powierzchni poszczególnych elementów. Przedmiot wzor u przemysłoweg o uwidocznion y jest n a załączony m mate - riale ilustracyjnym, n a który m n a Fig. 1 przedstawi a fotografi ę podstawk i d o soli, pieprzu i serwetek papierowych, w widoku perspektywicznym z boku i z góry, Fig.2 -

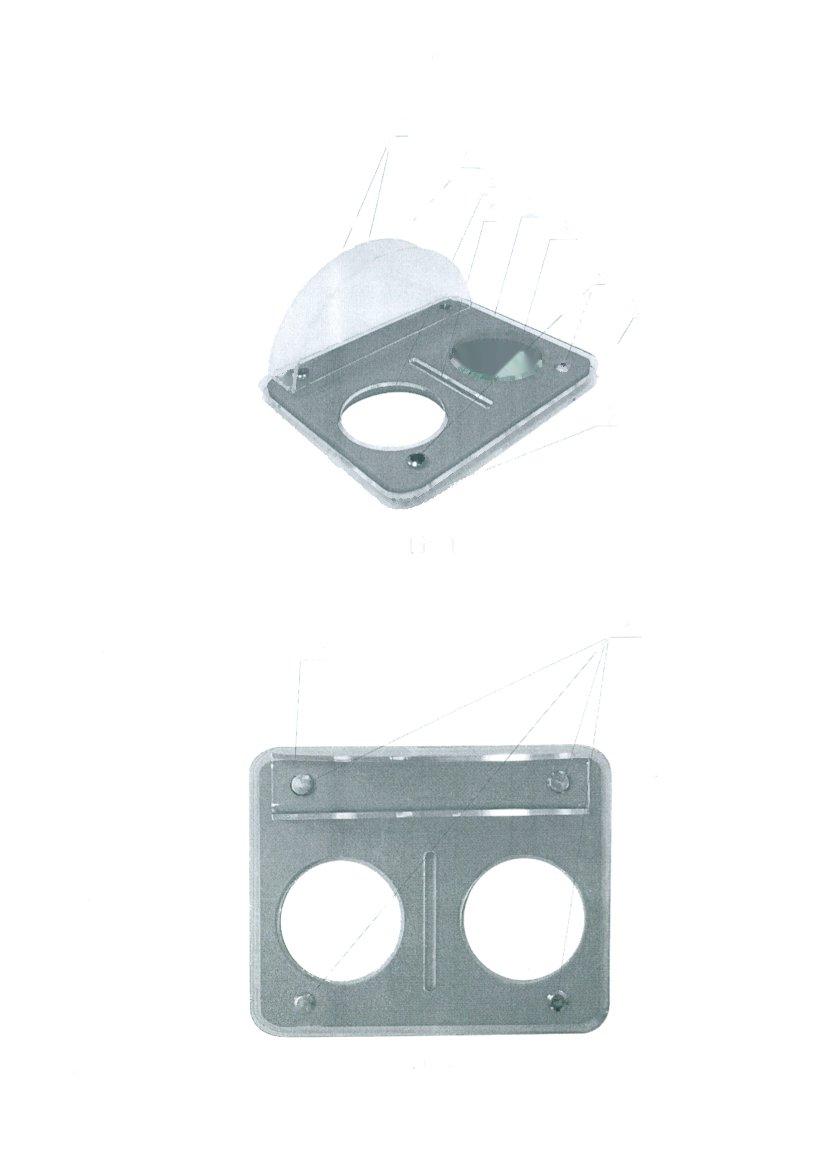

3 podstawkę z Fig. 1, w widoku z góry, Fig. 3 - podstawkę z Fig.1, w widoku z boku od strony pojemnika na serwetki papierowe, Fig. 4 - czworokątn y element do ekspozycji materiałów reklamowyc h w widok u perspektywiczny m z boku, Fig. 5 - odmian ę podstawki d o soli, pieprz u i serwetek papierowych, w widok u perspektywiczny m z przodu i z góry, Fig. 6 podstawk ę z odmian ą czworokątnego elementu do ekspozycji materiałów reklamowych, Fig. 7 podstawk ę z czworokątny m elemente m d o ekspozycji materiałó w reklamowyc h z Fig.4, a Fig. 8 - podstawk ę d w widok u perspektywicznym z przodu i z góry. Wykaz odmian: Wzór w odmianie pierwszej przedstawiono na fig. 1,2, 3, 6, 8 Wzór w odmianie drugiej przedstawiono na fig. 1,2, 3, 7, 8 Wzór w odmianie trzeciej przedstawiono na fig. 5,6 Wzór w odmianie czwartej przedstawiono na fig. 5, 7 Podstawka d o soli, pieprz u i serwete k papierowyc h składając a si ę z podstawy nośne j utworzone j z zespolonyc h z e sob ą dolne j 1 i górne j 2 prostokątnej kształtk i z tworzyw a sztuczneg o oddzielonyc h o d siebi e warstw ą spienionego PC V 3, ora z umieszczoneg o wzdłu ż dłuższe j boczne j krawędz i podstawy nośne j profil u 6, w kształci e liter y U", tworząceg o pojemni k d o przechowywania serwete k papierowych. Ściank i boczn e Ł profil u 6 maj ą górn e krawędzie w kształci e półokręgów. Profi l 6, mocowan y jest za pomoc ą złączek 8 zespalających jednocześni e górn ą 2 i doln ą i prostokątn ą kształtk ę podstawy. Górna 2 prostokątn a kształtk a podstaw y nośnej, m a rozmieszczon e wzdłu ż dłuższej os i okrągł e otwor y 4 służąc e d o przyjmowani a pojemniczkó w zawierających só l i pieprz. Pomiędz y otworam i n a pojemniczk i znajduj e si ę podłużna szczelin a 5 umożliwiając a osadzeni e w nie j element u 9, służąceg o d o eksponowania materiałó w reklamowych. Elemen t 9, d o eksponowani a materiałó w reklamowych m a kształ t czworokątn y i posiada pomiędz y ściankam i bocznym i 12, szczelinę 1 0 umożliwiając ą umieszczeni e w nie j materiałó w reklamowych. Doln a część element u 9 d o eksponowania materiałó w reklamowyc h m a podłużn y profi l o gabarytach odpowiadających podłużne j szczelinie 5. Złączk i 8 zespalające górn ą i dolną kształtk ę korpus u ora z profi l 6 d o przechowywani a serwete k papierowyc h mają powierzchnie czołow e półkoliste.

4 Cechy istotne wzoru przemysłowego: Podstawk a d o soli, pieprz u i serwete k papierowyc h wedłu g wzor u przemysłowego m a podstaw ę nośn ą wykonan ą z dolne j i i górne j 2 prostokątnej kształtk i z bezbarwneg o tworzyw a sztuczneg o oddzieloneg o warstwą spienioneg o koloroweg o PCV, zespolonyc h w okolicac h narożnikó w za pomocą złączek 8. Podstawk a d o soli, pieprz u i serwete k papierowyc h wedłu g wzor u przemysłowego posiad a w pobliż u swe j dłuższe j boczne j krawędz i ukształtowany termiczni e profi l 6 w kształci e liter y U", d o przechowywani a serwetek papierowych, mocowan y z a pomoc ą złącze k 8 zespalającyc h jednocześnie górną 2 i dolną 1 prostokątn ą kształtkę. Podstawk a d o soli, pieprz u i serwete k papierowyc h wedłu g wzor u przemysłowego m a w górne j powierzchn i dw a otwor y 4 o rozmiarz e dostosowanym do osadzania w nich pojemniczków zawierających sól i pieprz. Podstawk a d o soli, pieprz u wedłu g wzor u przemysłoweg o m a służąc y d o eksponowania materiałó w reklamowyc h elemen t któr y osadzon y jes t w podłużnej szczelinie 5, ulokowane j pomiędzy otworami 4. Czworokątn y przezroczyst y elemen t 9 d o eksponowani a materiałó w reklamowych wykonan y jes t z bezbarwneg o tworzyw a sztuczneg o zagięteg o termicznie wzdłu ż środk a dłuższeg o bok u tworzą c pomiędz y ściankam i 12, szczelinę 1 0 umożliwiającą umieszczenie w niej materiałów reklamowych. Profi l elementu 9 d o eksponowania materiał u reklamoweg o m a kształ t liter y V" zapewniając dzięk i swy m właściwości ą sprężysty m pewn e mocowani e w szczelinie 5. Elemen t 9 d o eksponowania materiałó w reklamowyc h m a n a krawędz i boczne j niewielkie wybranie w kształcie okręgu umożliwiające łatwą wymianę materiałów reklamowych umieszczanyc h miedzy jego ściankami. Podstawk a d o soli, pieprz u i serwete k papierowyc h wedłu g wzor u przemysłowego m a o d spodu nóżki H, którym i są złączki 8 zespalające górną i dolną kształtkę podstaw y nośnej. Podstawk a d o soli, pieprz u i serwete k papierowyc h wedłu g wzor u przemysłowego m a podstaw ę nośn ą wykonan ą z tworzyw a sztuczneg o z dwoma otworam i 4 w górne j powierzchn i o rozmiarz e dostosowany m d o

5 osadzania w nic h pojemniczkó w zawierającyc h só l i pieprz, profi l 6 d o przechowywania serwete k papierowyc h i elemen t 9 d o eksponowani a materiałów reklamowych. Odmiana podstawk i d o soli, pieprz u i serwete k papierowyc h wedłu g wzor u przemysłowego ukazan a n a fig.5, m a ściank i boczn e 7 profil u 6 w kształci e prostokątnym. Odmiana podstawk i d o soli, pieprz u i serwete k papierowyc h wedłu g wzor u przemysłowego ukazan a n a fig.6, zaopatrzon a jes t w elemen t 9, któreg o boczn a ścianka, wystająca poza obrys podstawy ma kształt wycinka koła. Odmiana podstawk i d o soli, pieprz u i serwete k papierowyc h wedłu g wzor u przemysłowego ukazana n a fig.7, zaopatrzona jest w element 9 z Fig.4.

6 Wykaz odnośników 1- doln a prostokątn a kształtk a 2- górn a prostokątn a kształtk a 3- warstw a spienionego PC V 4- okrągł e otwory do pojemników z solą i pieprzem 5- gniazd o do osadzenia element u z materiałem reklamowy m 6- profi l do przechowywania serwete k papierowyc h 7- ściank i boczne pojemnik a do przechowywania serwete k papierowyc h 8- złączk i zespalające górną i dolną kształtkę korpus u 9- elemen t do eksponowania materiałów reklamowyc h 10- szczelin a umożliwiając a wsuniecie do niej materiałów reklamowyc h 11- nóżk i korpus u

7 Fig. 1

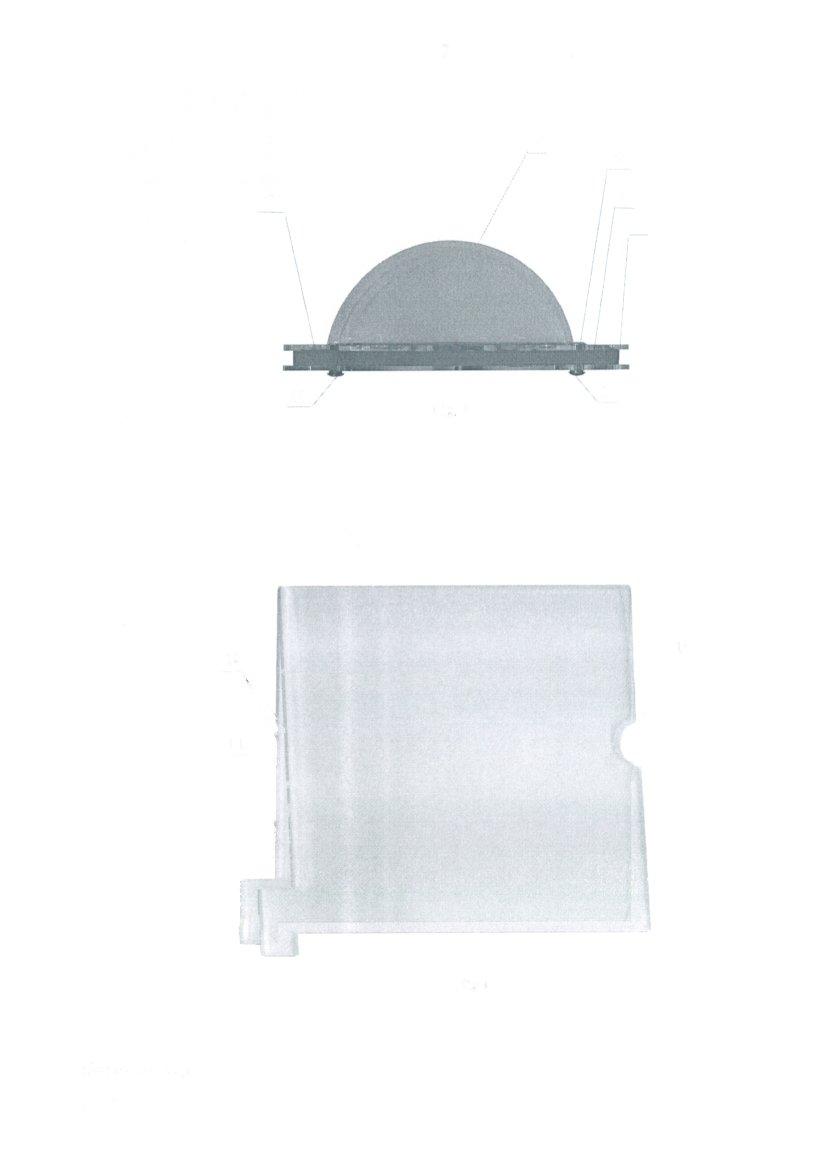

8 Fig. 3 Fig. 4

9 Fig. 5

10 Fig. 7 Fig. 8

11 Fig. 7 Fig. 8 Fig. 6 Fig. 5
